Трубная коническая (NPT) резьба

Наиболее распространенным в США типом трубной резьбы является стандарт NPT, с которым можно столкнуться при покупке труб и сантехнической арматуры американского производства.  Данный стандарт применяется в соединениях, от которых требуется повышенная герметичность при работе в условиях сильного давления циркулирующей по трубопроводу среды.

NPT резьба

В статье мы рассмотрим коническую NPT резьбу, изучим ее типоразмеры и параметры, а также подберем взаимозаменяемый отечественный стандарт.

Cодержание статьи

Общая информация, маркировка

Трубная коническая резьба класса NPT существует в двух конфигурациях — наружная и внутренняя. Штуцер трубы с такой резьбой имеет форму суженного конуса, за счет такой структуры обеспечивается повышенная прочность соединения двух элементов трубопровода между собой.

Конический стандарт практически не используется в системах водоснабжения, так как в данном случае его запас надежности является излишним. Основная сфера применения NPT — машиностроение, станкостроение, нефтяная и газовая промышленность, также такое соединение широко используется в гидравлических системах.

Для соединения двух труб коническая резьба формируется на штуцерах каждой из них, при этом на одной нарезается внутренний, а на другой — внешний конус. Угол наклона конуса унифицирован и составляет 3034’49», что равно конусности (С)1:16.

Существует два типа размерности конической резьбы — дюймовая и метрическая, в зависимости от которых отличается номенклатурное обозначение NPT соединения на схемах и чертежах. Если одна из сторон трубы либо фитинга, на которой нарезан конус, метрическая, используется аббревиатура NPT-E, если же обе стороны соединяемых конусов дюймовые дополнительная аббревиатура не используется и указывается просто NPT.

Внешний вид конической NPT резьбы

Технические требования к размерам и конфигурации NPT резьбы приведены в следующих международных стандартах:

  • ANSI/ASME B36.10M;
  • BS 1600, 10255;
  • DIN 2999.

Также существуют отечественные нормативные докумены на коническое соединение:

  • ГОСТ №6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов»;
  • ГОСТ №6211-81 «Основные нормы взаимозаменяемости — резьба трубная коническая».

На сегодняшний день в специализированных магазинах представлено широкое количество переходников и адаптеров, имеющих с одной стороны цилиндрическую, а с другой — коническую нарезку, что позволяет без проблем использовать трубы с штуцерами американского стандарта.

Трубная коническая NPT резьба (видео)

Схема и технические характеристики

Профиль конической резьбы представлен на нижеприведенной схеме, на которой обозначены:

  • d (наружный тип резьбы), D (внутренний тип) — внешний диаметр;
  • d1, D1 — внутренний диаметр;
  • d2, D2 — средний (промежуточный) диаметр;
  • p — шаг профиля;
  • f — угол конуса;
  • H- высота исходного треугольника;
  • Н1 — рабочая высота профиля;
  • R — радиус закругления впадины и вершины;
  • C — срез впадины и вершины.

Схема NPT резьбы

Резьба NPT имеет стандартные размеры от 1/16 до 24″, при этом данное обозначение указывает не на внешний диаметр штуцера, а на пропускной диаметр трубы, на которой нарезается коническое соединение.

Рассмотрим основные параметры наиболее распространенных NPT соединений:

Типоразмер («)Количество витков профиля на дюйм (шт)Длина (мм)Диаметр (мм)
РабочаяОт торца до плоскостиD=dD1=d1D2=d2
1/16276.54.06 7.896.3897.142
1/82774.5710.278.779.52
1/4189.55.1013.5811.3112.45
3/81810.56.1017.0614.8015.93
1/21413.58.1321.2218.3219.78
3/41414.08.6126.5723.6725.12
111.517.510.1633.2329.7031.47
1 1/411.51810.6741.9938.4640.22
1 1/211.518.510.6748.0644.5246.30
211.51911.0860.1056.56
58.33

Независимо от типоразмера, угол вершины профиля всегда составляет 60 градусов, а его теоретическая высота — 0.86 мм.

Технология нарезки

В промышленных условиях резьба NPT формируется на специальных резьборезных станках. Основным рабочим инструментом такого оборудования является метчик, который закреплен на вращающемся шпинделе, при этом обрабатываемая труба неподвижно фиксируется на столе станка.

Нарезка конической резьбы

Процесс нарезки состоит из следующих этапов:

  1. Устанавливается требуемое направление и скорость вращения шпинделя, в посадочном гнезде закрепляется заготовка.
  2. На шпиндель монтируется метчик требуемого типоразмера, его головка фиксируется поддерживающим зажимом.
  3. Включается электропривод станка.
  4. Посредством управляющего рычага резьбонарезная головка перемещается к обрабатываемой трубе.
  5. Автоматический ролик фиксирует и сопоставляет инструмент и заготовку, происходит автоматическая нарезка резьбы заданной конфигурации.
  6. По завершению хода метчика суппорт поднимается вверх, электропривод отключается и заготовка демонтируется со станка.

Далее выполняется проверка сформированной резьбы на предмет геометрической точности и при необходимости производится ее коррекция.

Другие похожие статьи по теме:

trubypro.ru

Резьба дюймовая трубная: основные параметры и различия с метрической нарезкой

Дюймовая трубная резьба применяется в металлических трубопроводах и пластмассовых и металлических фитингах разборного типа. Какими параметрами она характеризуется, как измеряется на внутренней и внешней поверхности конструкций и чем отличается от метрического варианта резьбового соединения, расскажет данная статья.

Параметры дюймовой резьбы

Все резьбы характеризуются следующими параметрами:

  • Шагом – расстоянием, на котором находятся вершины или основания соседних витков или ниток.
  • Глубиной – расстоянием между их вершиной и основанием.
  • Углом профиля. Так называется угол, который виден в плоскости разреза и расположен между сторонами соседних витков.
  • Наружным диаметром – расстоянием между вершинами противоположно расположенных витков.
  • Внутренним диаметром – расстоянием между впадинами противоположно расположенных зубцов (диаметр цилиндра, на который навертывается резьба).

Дюймовая резьба

Согласно ГОСТ 6357 профиль трубной дюймовой резьбы представляет равносторонний треугольник с углом при вершине 55° (резьба Витвора) или 60° (американские стандарты UNC и UN). Наружный диаметр здесь измеряется не в миллиметрах, а в дюймах. Основная характеристика – число витков, расположенных на одном дюймовом измерении. В американской системе применяется два типа шага – крупный (UNC) и мелкий (UNF).
Обратите внимание! Витки должны иметь одну и ту же величину шага. Если расстояние между ними будет разным, к резьбовому соединению невозможно подобрать соответствующий болт или гайку.

Параметры резьбовых соединений

Обычным дюймом (обозначается штрихом «), который равен 25,4 мм измеряют внутренний диаметр нарезки. Примечательно, что в данной ситуации прибегают к уникальной единице измерения – трубному дюйму величиной 33,249 мм. Здесь в размеры дюймовой трубной резьбы помимо внутреннего диаметра включается толщина двух стенок профиля.
Например, у стального трубопровода диаметром 5 дюймов изнутри величина нарезки равняется 127 мм, а снаружи – 166,245 мм.

На заметку! Исключением считается цилиндрическая трубная резьба 1/2 дюйма, у которой внешний диаметр составляет 21,25 мм.

Метрическая нарезка и ее отличия

Кроме дюймового измерения, применяемого в трубопроводах, существует метрическая резьба, которая используется в других сферах жизни. Она также характеризуется диаметром и шагом. Такая нарезка имеет профиль в виде равностороннего треугольника, угол, при вершине которого равен 60°. Нанесение нитей делается с крупным и мелким шагом. Первый маркируется буквой М с цифрой, указывающей на номинальный диаметр (например, М20). При мелкой нарезке добавляется шаг, поэтому обозначение имеет следующий вид — М20х1,5.
Отличие дюймовой резьбы от трубной метрической состоит в следующем.

Чертеж дюймовой нарезки

  • В метрическом варианте исчисление всех размеров производится в миллиметрах, а не в дюймах.

Это относится и к шагу резьбы, которая в дюймовом исполнении характеризуется количеством канавок, которые помещаются на одном дюймовом отрезке профиля. Например, в водопроводе используются лишь два варианта резьбового «шага» — на 11 ниток (равняется метрическому шагу 2,31 мм) и 14 витков (равняется метрическому шагу приблизительно 1,8 мм).

  • Изделия отличаются профилем резьбового гребня. В дюймовом варианте величина верхнего угла «треугольника» на 5 градусов меньше, чем в метрическом исполнении. Поэтому кончик витка более острый, и вершины зубчиков выглядят закругленными.
  • Изделия с метрическим типом нарезки винтов измеряются по вершинам, а дюймовые – только по впадинам (к сожалению, это правило часто игнорируется).
  • В ГОСТе указываются не только целые, но и дробные значения величин «трубного дюйма».

Обратите внимание! Для измерения шага резьбы пользуются специальным инструментом – резьбомером. В случае необходимости, его заменяют обыкновенной линейкой или другим доступным измерительным прибором.

Чтобы упростить определение соотношений этих двух измерений, в нормативных документах приводятся таблицы трубных дюймовых и метрических резьб для распространенных размеров.
Разница в этих отличающихся системах исчисления параметров нарезки винтов затрудняет определение некоторых величин, но при внимательном изучении, в них можно разобраться. Надеемся на положительный результат!

Понравилась статья? Поделитесь ей:

trubsovet.ru

§ 4.7. Резьба трубная коническая

Т р у б н а я к о н и ч е с к а я р е з ь б а применяется в конических резьбовых соединениях и в соединениях наружной конической резьбы с внутренней цилиндрической резьбой. Профили и основные размеры установлены ГОСТ

6211–81(табл. 4.10).

ГОСТ 6211–81«Резьба трубная коническая»

Стандарт определяет номинальный профиль трубной конической резьбы (наружной и внутренней). Размеры его элементов должны соответствовать указанным на рис. 4.8.

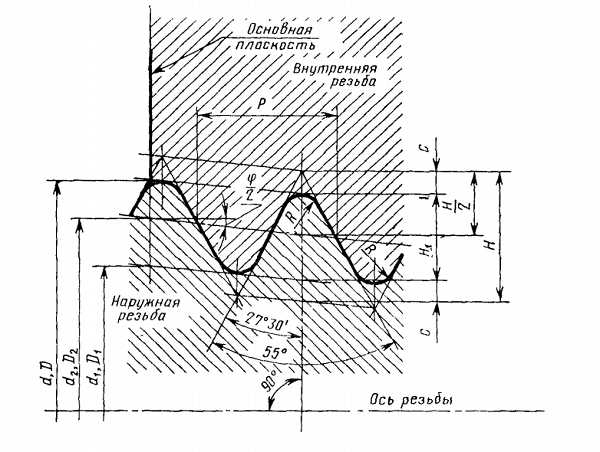

Рис. 4.8. Профиль трубной конической резьбы (ГОСТ 6211–81)

В стандарте приняты следующие обозначения: d – наружный диаметр на-

ружной конической резьбы; d1 – внутренний диаметр наружной конической резь-

бы; d2 – средний диаметр наружной конической резьбы;D – наружный диаметр внутренней конической резьбы;D1 – внутренний диаметр внутренней кониче-

ской резьбы; D2 – средний диаметр внутренней конической резьбы;

P – шаг

резьбы; φ– угол конуса;

– угол уклона; H – высота исходного

треугольни-

2





ка; h2 – рабочая высота профиля;R – радиус закругления вершины и впадины

резьбы; C – срез вершин и впадин резьбы;l1 – рабочая длина

резьбы; l2 –

длина наружной резьбы

от торца до основной плоскости;

конусность

2 tg 2 1:16;φ= 3° 34′ 48″;2 = 1° 47′ 24″.

Резьба имеет конусность 1:16.













Таблица 4.10

Размеры трубной конической резьбы (ГОСТ 6211–81),мм



















Обозначение



Диаметры резьбы в основной

Длина резьбы



размера

Шаг Р



плоскости



































резьбы



d = D

d2= D2

d1= D1

l1



l2



1

2

3

4

5

6



7





















116

0,907

7,723

7,142

6,561

6,5



4,0



18



9,728

9,147

8,566

































14

1,337

13,157

12,301

11,445

9,7



6,0





















38



16,662

15,806

14,950

10,1



6,4

































Окончание табл. 4.10

















1

2

3

4

5

6

7



















12

1,814

20,955

19,793

18,631

13,2

8,2



3

4



26,441

25,279

24,117

14,5

9,5



































1

2,309

33,249

31,770

30,291

16,8

10,4



















1 14



41,910

40,431

38,952

19,1

12,7



1 12



47,803

46,324

44,845











2



59,614

58,135

56,656

23,4

15,9



















2 12



75,184

73,705

72,226

26,7

17,5



3



87,884

86,405

84,926

29,8

20,6



















3 12



100,330

98,851

97,372

31,4

22,2



4



113,030

111,551

110,072

35,8

25,4

















5



138,430

136,951

135,472



























6



163,830

162,351

160,872

40,1

28,6





















Обозначение трубной конической резьбы

В условное обозначение резьбы должны входить буквы (R – для конической наружной резьбы,RC – для конической внутренней резьбы,RP – для цилиндрической внутренней резьбы) и обозначение размера резьбы. Условное обозначение для левой резьбы дополняется буквамиLH.

Примеры обозначения резьбы:

наружная трубная коническая резьба 11/2 дюйма:

R11/2 ;

внутренняя трубная коническая резьба 11/2 дюйма:

RC11/2;

внутренняя трубная цилиндрическая резьба 11/2 дюйма:

RP11/2;

обозначение левой резьбы:

R 11/2 LH;

RC 11/2 LH;

RP 11/2 LH.

Резьбовое соединение обозначается дробью, напримерRRC илиRC R , в чис-

лителе которой указывается буквенное обозначение внутренней резьбы, а в знаменателе – наружной резьбы. После дроби указывается размер резьбы и для левой резьбы буквы LH.

Примеры обозначения резьбового соединения: трубная коническая резьба (внутренняя и наружная):

RRC1 12 ;

RC 1 12 L H.

R

§ 4.8. Резьба коническая дюймовая с углом профиля 60°

Р е з ь б а к о н и ч е с к а я д ю й м о в а я применяется в соединении топливных, масляных, водяных и воздушных трубопроводов машин и станков. Профиль, основные размеры установлены ГОСТ 6111–52(табл. 4.11).

ГОСТ 6111–52«Резьба коническая дюймовая с углом профиля 60°»

Стандарт распространяется на резьбовые соединения трубопроводов машин и станков. Профиль и размеры конической дюймовой резьбы с углом профиля 60° должны соответствовать рис. 4.9.

Рис. 4.9. Профиль резьбы конической дюймовой с углом профиля 60°

(ГОСТ 6111–52)

Обозначение конической дюймовой резьбы с углом профиля 60°

В условное обозначение конической резьбы должны входить буква K и значение величины диаметра условного прохода в трубе (в дюймах).

Пример условного обозначения резьбы с диаметром условного прохода 34

дюйма:

K 34 “.

studfiles.net

ТАБЛИЦА ОПРЕДЕЛЕНИЯ ТИПА РЕЗЬБЫ НА ФИТИНГЕ

Для того что бы определить какой тип резьбы на вашем фитинге, вам понадобится штангельциркуль.

Необходимо как можно точнее замерить диаметр резьбы в миллиметрах, а затем воспользоваться данной таблицей. Как правильно производить замер при помощи шатангельциркуля показано на рисунке ниже.

Наружный диаметр, мм Внутренний диаметр, мм Шаг резьбы, витков на дюйм Шаг резьбы BSP Метрика Дюйм UNF Дюйм NPT
9,3-9,7 8,5-8,9 28
1/8″


9,3-9,7 8,5-8,9 27



1/8″
9,7-9,9 8,2-8,6
1,5
M10x1,5

10,9-11,1 9,7-10,0 20


7/16″-20
11,6-11,9 10,2-10,6
1,5
M12x1,5

12,4-12,7 11,3-11,6



1/2″-20
12,9-13,1 11,4-11,9 19
1/4″


12,9-13,1 11,4-11,9 18



1/4″
13,6-13,9 12,2-12,6
1,5
M14x1,5

14,0-14,3 12,7-13,0 18


9/16″-18
15,6-15,9 14,2-14,6
1,5
M16x1,5

16,3-16,6 14,9-15,4 19
3/8″


16,3-16,6 14,9-15,4 18



3/8″
17,6-17,9 16,2-16,6
1,5
M18x1,5

18,7-19,0 17,3-17,6 16


3/4″-16
19,6-19,9 18,2-18,6
1,5
M20x1,5

20,5-20,9 18,6-19,0 14
1/2″


20,7-21,1 18,3-18,7 14



1/2″
21,6-21,9 20,2-20,6
1,5
M22x1,5

22,0-22,2 20,2-20,5 14


7/8″-14
22,6-22,9 20,6-21,0 14
5/8″


23,6-23,9 22,2-22,6
1,5
M24x1,5

25,6-25,9 24,2-24,6
1,5
M26x1,5

26,1-26,4 24,1-24,5 14
3/4″


26,3-26,7 23,7-24,1 14



3/4″
26;6-26,9 24,3-24,7 12


1,1/16″-12
29,6-29,9 27,4-27,8
2
M30x2

29,8-30,1 27,6-27,9 12


1,3/16″-12
29,6-29,9 28,2-28,6
1,5
M30x1,5

32,6-32,9 30,5-30,9
2
M33x2

33,0-33,2 30,3-30,8 11
1″


33,0-33,3 30,8-31,2 12


1,5/16″-12
32,9-33,4 30,3-30,8 11,5



1″
35,6-35,9 33,4-33,8
2
M36x2

37,6-37,9 36,2-36,6
1,5
M38x1,5

40,9-41,2 38,7-39,1 12


1,5/8″-12
41,6-41,9 39,4-39,8
2
M42x2

41,5-41,9 39,0-39,5 11
1,1/4″


41,4-42,0 39,2-39,6 11,5



1,1/4″
44,6-44,9 42,4-42,8
2
M45x2

44,6-44,9 43,2-43,6
1,5
M45x1,5

47,3-47,6 45,1-45,5 12


1,7/8″-12
47,4-47,8 44,8-45,3 11
1,1/2″


47,3-47,9 45,1-45,5 11,5



1,1/2″
51,6-51,9 49,4-49,6
2
M52x2

51,6-51,9 50,2-50,6
1,5 M52x1,5
59,4-59,8 56,5-56,8 11 2″
59,9-60,2 56,4-56,7 11,5 2″
63,3-63,6 61,3-61,8 12 2,1/2″-12
