Резьбонарезные патроны: реверсивные, предохранительные
Многие станки могут применяться для выполнения нескольких задач. В некоторых случаях показатель их функциональности зависит от оснастки. Резьбонарезной патрон предназначен для нарезания резьбы, когда в качестве режущего инструмента используется метчик. Есть возможность использовать резьбонарезные патроны также и в обрабатывающих центрах. Их популярность довольно велика. Однако для того чтобы получить резьбу нужного качества следует правильно подобрать оснастку.
Резьбонарезные патроныКонструктивные особенности
Процесс резьбонарезания при применении токарных и сверлильных, фрезерных станков, когда обработка проводится человеком, а не программой, очень сложен. Только мастера высокой квалификации могут создавать резьбу с указанными параметрами согласно ГОСТ. Когда стало возможно использовать резьбонарезные патроны с головками, процесс создания резьбы метчиками несколько упростился. Это связано со следующими особенностями конструкции:
- Система осевой компенсации – проводит компенсирование показателя разности между установленной подачей и шагом установленного метчика. Рассматриваемая особенность дают возможность применять сверлильные станки для создания резьбовой поверхности в цилиндрическом теле согласно ГОСТ.
- Установленная внутри предохранительная муфта проводит регулировку показателей передаваемого крутящего момента. Муфта шариковая. Подобный предохранительный элемент позволяет настроить наиболее оптимальный режим обработки для различных сплавов. Если требования, указанные по ГОСТ, требуют большой точности, крутящий момент уменьшают, скорость обработки падает, но достигается более высокая точность. Кроме этого важно учитывать то, из какого материала изготовлены метчики. Уменьшение крутящего момента – мера, позволяющая защитить метчик от поломки.
Предохранительный механизм срабатывает при остановке метчика. Если его не будет, тогда режущий инструмент может сломаться от возникающей нагрузки.
Резьбонарезные предохранительные головки с метчиками
Принцип работы
Предохранительные головки, которые используются при работе сверлильного станка, состоит из следующих элементов: металлического корпуса, поводка, втулки, нескольких шариков, тарельчатой пружины и обычной, гайки, гильзы, шайбы, замкового кольца.
Все составляющие позволяют создать предохранительную конструкцию для защиты режущего инструмента от сильного воздействия вращающей силы.
Принцип работы следующий:
- Для метчика есть специальное гнездо, которое имеет квадратную форму. Гнездо представлено отверстием в корпусе и специальной втулкой.
- Зажим режущего инструмента происходит за счет шариков и перемещения втулки под действием пружины.
- Основное движение, осевое, передает крутящий момент к корпусу через шарики и поводок, которые поджимаются тарельчатыми пружинами и кольцом.
- Специальная гайка изменяет показатель деформации тарельчатых пружин, что и обуславливает изменение показателя передаваемого крутящего момента.
Головка предохранительная поставляется с определенными настройками для сталей по ГОСТ 1050-88. Для настройки их работы при условии, что заготовка изготовлена из других металлов, проводится подкрутка регулировочной гайки.
Достоинства и недостатки использования резьбонарезных патронов
К достоинствам резьбонарезных патронов можно отнести:
- Высокое качество обработки при использовании метчиков.
- Возможность уменьшение себестоимости за счет использования оборудования, которое выполняет не только работы по резьбонарезанию.
- Предустановленный показатель передаваемого крутящего момента согласно ГОСТ.
- Возможность наладки работы при помощи специальной гайки.
- Быстрая смена режущего инструмента вместе с предохранительной головкой.
- Возможность использования с предохранительным устройством, которое защитит режущий инструмент от губительного воздействия высокого показателя крутящего момента.
- Обработку может проводить мастер, не обладающий высокой квалификации.
Среди недостатков можно отметить только увеличение себестоимости деталей, а также специализацию большого числа моделей рассматриваемой оснастки на нарезании правой резьбы.
Классификация
Практически все виды рассматриваемой оснастки имеют схожую конструкцию. Однако они отличаются по следующим основным признакам, которые и является критериями для проведения классификации:
- Тип хвостовика, который определяет ГОСТ.
- Диапазон нарезания, в котором может использоваться конкретная модель. Речь идет о диаметре тела вращения.
- Тип конуса.
- Длина и другие размеры.
Все модели обозначены согласно правилам ГОСТ, что позволяет найти необходимый вариант достаточно быстро.

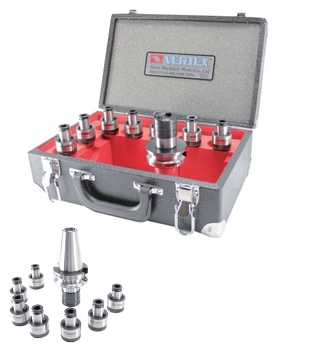

Набор резьбонарезных предохранительных головок с патроном
Кроме этого можно выделить следующие типы резьбонарезных патронов:
- Для «жесткого» нарезания.
- Для обработки с компенсацией.
Существуют варианты исполнения, которые создаются по заказу под определенные станки .
Реверсивный механизм резьбонарезных патронов
В некоторых случаях станок не имеет возможности реверсивного движения шпинделя. Именно поэтому были созданы специальные реверсивные резьбонарезные патроны. Их конструкция имеет следующие особенности:
- Зажимной тип оснастки.
- Эластичная втулка.
- Механизм защиты от перезагрузки и компенсации шага.
Реверсивный резьбонарезной патрон
Конструкция позволяет менять направление вращения без изменения режима резьбонарезания. Согласно ГОСТ также проводится выбор по нужному диаметру резьбы и ее параметры.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
|
Резьбонарезной патрон Vertex Резьбонарезной патрон Vertex |
Технические характеристики |
|||||||||||||||||||
|
Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с хвостовиками BT (MAS 403) Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с хвостовиками BT (MAS 403) |
Технические характеристики |
|||||||||||||||||||
|
Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с цилиндрическим хвостовиком (с лыской и без лыски) Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с цилиндрическим хвостовиком (с лыской и без лыски) |
Технические характеристики |
|||||||||||||||||||
|
Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER |
Технические характеристики |
|||||||||||||||||||
|
Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с набором цанг Резьбонарезной патрон Vertex с осевой компенсацией под цанги ER с набором цанг |
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WF-BT30/BT40/SK30/SK40 Быстросменный резьбонарезной патрон Vertex WF-BT30/BT40/SK30/SK40 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WF-BT50/SK50 Быстросменный резьбонарезной патрон Vertex WF-BT30/BT40/SK30/SK40 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WFE-BT40 Быстросменный резьбонарезной патрон Vertex WFE-BT40 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WFE-BT50 Быстросменный резьбонарезной патрон Vertex WFE-BT50 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WF-ST (с цилиндрическим хвостовиком) Быстросменный резьбонарезной патрон Vertex WF-ST (с цилиндрическим хвостовиком) |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex SF-BT40 Быстросменный резьбонарезной патрон Vertex SF-BT40 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex SF-BT50 Быстросменный резьбонарезной патрон Vertex SF-BT50 |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex SF-MT ( с конусом Морзе) Быстросменный резьбонарезной патрон Vertex SF-MT ( с конусом Морзе) |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex WF-MT Быстросменный резьбонарезной патрон Vertex WF-MT |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex SF-JTA Быстросменный резьбонарезной патрон Vertex SF-JTA |
Хвостовик
Технические характеристики |
|||||||||||||||||||
|
Быстросменный резьбонарезной патрон Vertex SF-ST (с цилиндрическим хвостовиком) Быстросменный резьбонарезной патрон Vertex SF-ST (с цилиндрическим хвостовиком) |
Технические характеристики |
|||||||||||||||||||
 |
Быстросменные резьбонарезные патроны Vertex с комплектом вставок серии TC-312 / TC 820 ( с конусом Морзе) Быстросменные резьбонарезные патроны Vertex с комплектом вставок серии TC-312 / TC 820 ( с конусом Морзе) |
Технические характеристики |
||||||||||||||||||
 |
Быстросменные резьбонарезные патроны Vertex с комплектом вставок серии TC-312 / TC 820 Быстросменные резьбонарезные патроны Vertex с комплектом вставок серии TC-312 / TC 820 |
Технические характеристики
|
osnastka.pro
Резьбонарезной патрон – Резьбонарезные патроны сверлильных станков по выгодным ценам в Москве от ООО «ТД ЧТС» | ЧТС – Чешские твёрдые сплавы
Если вы цените качественные и надежные инструменты, то, непременно, стоит обратить предельное внимание на резьбонарезной патрон. Его основное предназначение заключается в нарезке разнообразных типов резьбы. Выгодно отличается своей уникальной конструкцией, которая позволяет выполнять быструю и комфортную работу, не прилагая для этого больших усилий. Состоит из специальных предохранительных головок и высокопрочного патрона. Хорош тем, что имеет встроенный механизм регуляции прокручивания, что предохраняет метчики от частой поломки. К ряду достоинств следует отнести и то, что предоставляет великолепную возможность сделать необходимые нарезки в глухих отверстиях.
Преимущества резьбонарезного патрона
Способен существенно улучшить работу с любыми металлами, дает возможность нарезки резьб небольшим шагом.
Основные преимущества заключаются в следующем:
- высокая надежность инструмента;
- отменные эксплуатационные характеристики;
- возможность универсального использования;
- долговечность;
- гарантированные прочность и надежность.
Для удобства обработки каких-либо материалов такое приспособление просто незаменимо. Вы сможете получать точные отверстия в процессе осуществления рабочего процесса. Патрон резьбонарезного станка спокойно способен заменить множество других строительных изделий, эффективно выполняя даже самые сложные задачи. Поэтому считается универсальным, при этом обладая демократичной и доступной ценой.
Резьбонарезной патрон купить действительно стоит, о чем говорят и его преимущественные характеристики. Одной из особенностей использования является то, что может врезаться даже в самую плотную структуру. Это позволяет существенно упростить работу, на выполнение которой у вас уйдет не так много времени. Такая удобная конструкция способна существенно усилить режущую способность и увеличить плавность обработки резьбы. Благодаря надежному покрытию может смело похвастаться рядом достойных качеств. Среди них стоит предельное внимание обратить на огромнейшую прочность. Это позволит совершать рабочий процесс без задержек, заметно повышая уровень его эффективности.
В нашем ассортименте также представлен метчик для глухих отверстий.
Почему стоит купить именно такие патроны?
Резьбонарезные патроны сверлильных станков обладают:
- просто отменным качеством изготовления;
- они рассчитаны на интенсивную и многодневную нарезку резьбы;
- даже по истечении длительного времени не потеряют первоначальные характеристики;
- проявляют устойчивость к механическим нагрузкам;
- демонстрируют отменное противостояние к давлению;
- не поддаются повреждениям и деформациям.
Невозможно не заметить повышенную прочность инструмента. Уже при первом использовании явные достоинства буквально бросаются в глаза. Практически каждый работал с некачественными изделиями, что значительно утяжеляло строительство или ремонт. В данном случае возникновение таких ситуаций полностью исключается. Можете быть полностью уверены в том, что неприятные ситуации вас не будут поджидать.
Благодаря универсальности может заменить многие другие инструменты. Таким образом, вы сможете сэкономить денежные расходы на покупку новых материалов. Чтобы сделать правильный выбор и не пожалеть об этом в дальнейшем, следует остановить свой выбор именно на этом варианте. Если взвесить все за и против, то факты в пользу данного приспособления становится очевидным. Резьбонарезной патрон для метчиков от компании ООО «ТД ЧТС» очень прочен и долговечен. Не боится перегрева, резких перепадов высокой и низкой температуры. Все характеристики говорят только о положительных и уникальных особенностях устройства. Это подтвердить вы сможете и сами, воспользовавшись уникальной возможностью приобрести товар.
tdchts.ru
Патрон резьбонарезной для станков с ЧПУ
Описание
Технические характеристики резьбонарезного патрона.
| Обозначение | Конус хвостовика MAS-403 | I, мм | d, мм | L, мм | F | F 1 | Диапазон резьбы | Момент, Нм |
| BT40-GT12 | 7:24-40 | 110 | 19 | 170 | 15 | 5 | М3-М12 | 25 |
| BT40-GT24 | 7:24-40 | 130 | 30 | 190 | 20 | 8 | М12-М24 | 150 |
| BT50-GT12 | 7:24-50 | 110 | 19 | 212 | 15 | 5 | М3-М12 | 25 |
| BT50-GT24 | 7:24-50 | 130 | 30 | 239 | 20 | 8 | М12-М24 | 150 |
Хвостовик патрона конус 7:24 по стандарту MAS 403 ВТ.
Технические характеристики предохранительной головки.
| Диапазон метрической резьбы | Диапазон дюймовой резьбы | Диапазон трубной цил. резьбы | D, мм | D1, мм | d, мм | Квадрат метчика S, мм | Крутящий момент по стали 45, Нм |
| М3 | 36 | 3.15 | 19 | 2.5х2.5 | 2 | ||
| М4 | 36 | 4 | 19 | 3.15х3.15 | 3 | ||
| М5 | 36 | 5 | 19 | 4х4 | 4 | ||
| М6 | 1/4″ | 36 | 6.3 | 19 | 5х5 | 10 | |
| М8 | 5/16″ | 1/8″ | 36 | 6.3 | 19 | 5х5 | 20 |
| М10 | 3/8″ | 1/4″ | 36 | 8 | 19 | 6.3х6.3 | 30 |
| М12 | 1/2″ | 36 | 9 | 19 | 7.1х7.1 | 40 | |
| М12 | 1/2″ | 57 | 9 | 30 | 7.1х7.1 | 40 | |
| М14 | 9/16″ | 57 | 11.2 | 30 | 9х9 | 45.5 | |
| М16 | 5/8″ | 57 | 12.5 | 30 | 10х10 | 55 | |
| М18 | 3/4″ | 3/8″ | 57 | 14 | 30 | 11.2х11.2 | 64 |
| М20 | 3/4″ | 3/8″ | 57 | 14 | 30 | 11.2х11.2 | 70 |
| М22 | 7/8″ | 1/2″ | 57 | 16 | 30 | 12.5х12.5 | 78 |
| М24 | 1″ | 5/8″ | 57 | 18 | 30 | 14х14 | 124 |
Головка предохранительная поставляется с отрегулированным крутящим моментом, обеспечивающим нарезание указанной на головке резьбы в стали 45.
Радиальное биение метчика – 0,05 мм (на расстоянии 30 мм от торца)/
www.mikronom.ru
Патроны резьбовые с головками предохранительными
Патрон резьбовой и головка предохранительная для метчика
Патроны резьбонарезные с головками предохранительными применяются на сверлильно-расточных, фрезерных, токарных станках и станках типа обрабатывающий центр.
Резьбонарезные патроны имеют осевую компенсацию на растяжение и сжатие, рассчитанную на компенсацию разности между подачей станка и шагом метчика.
Предохранительные головки имеют встроенный механизм регулировки крутящего момента, что позволяет предохранить метчики от поломки и обеспечивает возможность нарезания резьбы в глухих отверстиях, цветных металлах, а также нарезание резьб с мелким шагом.
1 – Патрон резьбонарезной
2 – Головка предохранительная
3 – Метчик
Патрон резьбонарезной
| Хвостовик | Обозначение | Диапазон нарезания резьбы | Конус | L | F | F1 | l | d |
| ГОСТ 25827 | 6162-4002 | M3…M12 | 30 | 153 | 15 | 5 | 85 | 19 |
| 6162-4002-01 | 40 | 178 | ||||||
| 6162-4002-02 | M14…M24 | 205 | 20 | 8 | 112 | 32 | ||
| 6162-4002-03 | M3…M12 | 50 | 212 | 15 | 5 | 85 | 19 | |
| 6162-4002-04 | M14…M24 | 239 | 20 | 8 | 112 | 32 | ||
| 6162-4002-05 | M27…M42 | 272 | 25 | 10 | 145 | 50 | ||
| 6162-4002-06 | M3…M12 | 45 | 192 | 15 | 5 | 85 | 19 | |
| 6162-4002-07 | M14…M24 | 219 | 20 | 8 | 112 | 32 | ||
| 6162-4002-08 | M27…M42 | 284 | 25 | 10 | 177 | 50 | ||
| DIN 69871-A (ISO 7388/1) |
6162-4002-10 | M3…M12 | 30 | 147 | 15 | 5 | 100 | 19 |
| 6162-4002-11 | 40 | 168 | ||||||
| 6162-4002-12 | M14…M24 | 190 | 20 | 8 | 122 | 32 | ||
| 6162-4002-13 | M3…M12 | 50 | 202 | 15 | 5 | 100 | 19 | |
| 6162-4002-14 | M14…M24 | 229 | 20 | 8 | 127 | 32 | ||
| 6162-4002-15 | M27…M42 | 251 | 25 | 10 | 149 | 50 | ||
| 6162-4002-16 | M3…M12 | 45 | 183 | 15 | 5 | 100 | 19 | |
| 6162-4002-17 | M14…M24 | 205 | 20 | 8 | 122 | 32 | ||
| 6162-4002-18 | M27…M42 | 274 | 25 | 10 | 191 | 50 | ||
| MAS 403 | 6162-4002-20 | M3…M12 | 30 | 138 | 15 | 5 | 90 | 19 |
| 6162-4002-21 | 40 | 161 | 96 | |||||
| 6162-4002-22 | M14…M24 | 182 | 20 | 8 | 117 | 32 | ||
| 6162-4002-23 | M3…M12 | 50 | 208 | 15 | 5 | 106 | 19 | |
| 6162-4002-24 | M14…M24 | 234 | 20 | 8 | 132 | 32 | ||
| 6162-4002-25 | M27…M42 | 262 | 25 | 10 | 160 | 50 | ||
| 6162-4002-26 | M3…M12 | 45 | 184 | 15 | 5 | 101 | 19 | |
| 6162-4002-27 | M14…M24 | 206 | 20 | 8 | 123 | 32 | ||
| 6162-4002-28 | M27…M42 | 273 | 25 | 10 | 190 | 50 |
Головка предохранительная для метчика
| Обозначение | Диаметр резьбы | D | d | d1 | l | l1 | Квадрат метчика |
| 6251-4002 | M3 | 38 | 19 | 3,15 | 41 | 20,2 | 2,5 |
| 6251-4002-01 | М4 | 4,0 | 3,15 | ||||
| 6251-4002-02 | М5 | 5,0 | 22,5 | 4,0 | |||
| 6251-4002-03 | М6-М8 | 6,3 | 24,5 | 5,0 | |||
| 6251-4002-04 | М8-М10 | 8,0 | 6,3 | ||||
| 6251-4002-05 | М10 | 10,0 | 8,0 | ||||
| 6251-4002-06 | М12 | 9,0 | 30,5 | 7,1 | |||
| 6251-4002-07 | М14 | 58 | 32 | 11,2 | 61 | 34,0 | 9,0 |
| 6251-4002-08 | М16 | 12,5 | 10,0 | ||||
| 6251-4002-09 | М18-М20 | 14,0 | 39,0 | 11,2 | |||
| 6251-4002-10 | М22 | 16,0 | 43,0 | 12,5 | |||
| 6251-4002-11 | М24 | 18,0 | 14,0 | ||||
| 6251-4002-12 | М27-М30 | 84 | 50 | 20,0 | 83 | 49,0 | 16,0 |
| 6251-4002-13 | М33 | 22,4 | 18,0 | ||||
| 6251-4002-14 | М36 | 25,0 | 53,0 | 20,0 | |||
| 6251-4002-15 | М39-М42 | 28,0 | 22,4 |
Наличие патронов и головок предохранительных смотрите в прайс-листе
master2000.ru
Предохранительный резьбонарезной патрон
((..
О П И С А Й И Е (!1)795738
ИЗОБРЕТЕН ИЯ (P
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.04.77 (21) 2473008/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
В 23 В 31/04
Государственный комитет
СССР па делам изобретений и открытий
Опубликовано 15.01.81. Бюллетень № 2 (53) УДК 621.941-229.3 (088.8) Дата опубликования описания 25.01.81 (72) Автор изобретения
Н. П. Леошко (71) Заявитель (54) ПРЕДОХРАНИТЕЛЬНЫЙ РЕЗЪБОНАРЕЗНОЙ
ПАТРОН
Изобретение относится к машиностроению и может быть применено в металлорежущих станках для нарезания как сквозных, так и глухих резьб на сверлильных, резьбонарезных и токарных станках.
Известен предохранительный резьбонарезной патрон, содержащий фрикционную муфту, пружинный компенсатор, плавающий метчикодержатель, установленный на шариковом подшипнике с радиально-распределительными пазами, в которых свободно перемещаются вращающие его пальцы (11.
Недостатки таких патронов — залом метчиков от нагрева фрикционов, громоздкость, высокая себестоимость в работе.
Цель изобретения — расширение технологических возможностей патрона.
Указанная цель достигается тем, что предохранительный резьбонарезной патрон снабжен размещенными в пиноли сухарями с установленными в них упорными шариками, предназначенными для взаимодействия с шариками муфты, а в компенсаторе пружины установлены попарно различной длины, На чертеже изображен предлагаемый предохранительный резьбонарезной патрон, разрез.
Патрон содержит корпус 1, пяту 2 с центровым углублением под шарик 3 с тремя углублениями по окружности ф 20 мм и зачеканенными в них шариками 4, пинолью 5 и тремя отверстиями, выполненными по окружности ф 20 мм, сухарями 6 в этих отверстиях с шариками 4 и центрально-осевым сухариком 7 с шариком 3. С другой стороны сухарики 6 имеют проточку под пружинный компенсатор 8 внутри кольца 9. Компенсатор 8 снабжен пружинами 10, создающими
10 постоянное зацепление с тремя шариками 4, зачеканенными в пяте 2, составляя шариковую предохранительную муфту, но так как шариковая пара муфты находится на минимальном расстоянии от осевой линии в ра15 диусе 10 мм, то предохранительная муфта заключает в себе способ стружколомания путем вращательного толчка пиноли 5, а следовательно, и резьбонарезного инструмента в противоположном направлении нарезанию резьбы, тем самым обеспечивая
2п стружколомание. Сухарь 7 с шариком 3 является упорноосевым для поддержания постоянного зазора между пятой 2 и пинолью 5. Пружинный компенсатор 8 имеет двенадцать отверстий и двенадцать нагруЬ,1
795738
Формула изобретения
Редактор С. Тараненко
Заказ 9426(11
ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 зочных пружин 10, опирающихся на три сухарика 6 с проточками под компенсатор 8.
Нагрузочные пружины 10 расположена парами (каждая пара состоит из трех пружин), каждая пара последовательно ступенькой укорачивается на 3 мм, т. е. первая пара обеспечивает перегрузку для метчиков М2, остальные девять пружин участие в работе не принимают. Для нарезания резьбы МЗ подключается еще другая пара из трех пружин и т. д. Это обеспечивает устойчивую чувствительность и надежность в предохранении метчиков.
Вторым концом пружина 10 опирается на спецшайбу 11, опирающуюся на упорный подшипник 12, спецкольцо 13, втулку 14 и регулируемую гайку 15.
Цанга 16 имеет квадрат под хвостовик метчика 17, вставлена в пиноль 5 и крепится гайкой 18.
Упорный шарикоподшипник 19 спецгайкой 20 удерживает пиноль 5 с постоянным зазором под пятой 2. Спецгайка 20 фиксируется винтом 21.
Винт 22 фиксирует регулируемую гайку 15, в которой размещено уплотнение 23.
Тремя винтами 24 крепится пята 2.
Резьбонарезной патрон работает следующим образом.
Патрон коническим хвостовиком крепится в шпинделе станка или задней бабке токарного станка. Пиноль 5 с метчиком 17, закрепленным в цанге 16 гайкой 18, пружинным компенсатором 8, тремя сухариками 6 с шариками 4 и осевым сухариком 7 с шариком 3 является ведомым элементом предохранительной муфты. Поворотом регулируемой гайки 15 зажимаем или отпускаем пружинный компенсатор 8, настраивая на определенный диаметр резьбы. о
Предохранительный резьбонарезной патрон, в корпусе которого размещены пиноль, шариковая муфта и пружинный компенсатор, отличающийся тем, что, с целью расширения технологических возможностей патрона, он снабжен размещенными в пиноли сухарями с установленными в них упорными шариками, щ предназначенными для взаимодействия с шариками муфты, а в компенсаторе пружины установлены попарно различной длины.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 572337, кл. В 23 В 31/04, 1975.
Составитель Ю. Острякова
Техред А. Бойкас Корректор М. Демчик
Тираж 1159 Подписное
www.findpatent.ru
Резьбонарезной патрон
2! 1М эА
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6() Дополнительное к авт. свил-ву (22)Заявлено 09.11.76(21) 2419013/25-08
0. (5) ) М. Кл.
В 23 В 31/04 с присоединением заявки ¹
3Ъсударстввииый комитет (23) Приоритет по делам изобретений и открь»тий
Опубликовано 30.1 0.80 Бюллетень № 40
Дата опубликования описания 02.11.80 (53) УДК 621. . 993. 2-229. . 2(088.8) (72) Авторы изобретения
A. В. Линьков и В. Н. Баданин (71) Заявитель (54) РЕЗЬБОНАРЕЗНОЙ ПАТРОН
Изобретение относится к станкостроению, а именно к механической обработке металлов, и предназначено для использования на токарных и токарно-револьверных станках.
Известен резьбонарезной патрон, в корпусе .которого на оси установлена обойма, содержащая звездочку и планшайбу с кулачками, несущими сменные губки 11 .
Цель изобретения — расширение технологических возможностей.
Для этого патрон снабжен втулкой, размещенной в корпусе и выполненной с продольными пазами, а ось выполнена полой и в ней установлен вновь введен” ный в патрон винт, несущий гайку, выполненную с выступами, предназначенными для взаимодействия с упомянутыми пазами втулки.
На фиг. l изображен предлагаемый патрон, разрез; нс. фиг. 2 — разрез A-А на фиг. 1; нп фиг. 3 — разрез Б Б на фиг. 1; на ф»п . 4 — р»врез В-В на фиг.l;
2 на фиг. 5 — сечение Г-Г на фиг. 1; на фиг. 6 — разрез Q — Д на фиг. 1; на фиг. 7— сечение E-E на фиг. 6.
Патрон состоит из корпуса 1, звездочки 2, планшайбы 3 с двумя самоцентрирующими кулачками 4 винта 5, пустотелой оси 6, в которую помещен винт 7 с гайкой 8, имеющей выступы 9. Винт скользит по втулке 10, расположенной на конце втулки 1 1 .
Втулка 11 фиксируется в корпусе устройствдм, состоящим»»з регулирующего винта 12, пружины 13 и фиксато— ра с буртиком 14. Корпус разъемный и состоит из хвостовика 15 и втулки 16.
Втулка 11 и пустотелая ось 6 выполнены с продольными совмещенными пазами (соответственно) 17 и 18. Винт 7 заканчивается четырехгранником под ключ для установки длины нарезоел»ой резьбы. Кулачки 4 снабжены съел. ными губками 19, которые стопорят»-я в»»нтол»
20 н гайкой 21.
13 4 гайки 8 своими выступами 9 на фиксатор 14 происходит расфиксирование втулки 1 1, что приводит к проворачиванию и вращению внутренней обоймы, оси 6, гайки 8, втулки 11 с деталью (оконча-ние нарезания резьбы).
При этом вращении ось пазов втулки
11 и ось выступов 9 гайки 8 все время совпадают, так как находятся в постоянном зацеплении, что является очень важным фактором. При реверсе на обратныйход (цри свинчивании инструмента с детали) срабатывает звездочка 2, шарики заклиниваются на ней и вращение прекращается.
Внутренняя обойма вместе с осью начинает обратное осевое перемещение.
Гайка 8 при осевом движении освобождает фиксаторы 14, которые фиксируют втулку
11, и продолжает свободно двигаться в пазах 17 втулки 11 до исходного положения вместе с внутренней обоймой.
Таким образом вывинчивается метчик или плашка, сходя с нарезанной резьбы.
3 77 48
1 улачки Устройства для зажима инст румента выполнены с пазами типа ласточкин хвост с целью установки различных по конструкции губок, т.е. их замены.
Предлагаемый патрон позволяет на5 резать резьбу любой заданной длины в данном диапазоне, как. внутренней: глухОЙ .и скВОзнОЙ, так и н&ружнОЙ: скВОЗнои и в упор. Патрон позволяет автоматически (после настройки) нарезать резь- 10 бу любой длины, а также облегчает свинчивание инструмента.
Патрон работает следующим образом.
Обрабатываемая деталь крепится в патроне станка и ей сообщается враща- И тельное движение. В зависимости от рабочего ннсгрумента. выбираются и определенные съемные губки 19, которые
Устанавливаются в кулачки 4 и фиксируются Винтол 20. Рабочий инструмент за- 20 жима ется губками 1 9 lip B пол1ощи Винта 5.
Предлагаемый патрон крепится в пиноли задней бабки токарного или в реВольверной головке токарно — револьверно- 25 го станка с горизонтальной осью вращения„Далее патрон вручную подается до квсания инструментом изделия, причем гайка 8 уже установлена на заданную глубину нарезания за счет установки ее щ на определенное (заданное) расстояние от фиксаторов 1 4. При врезании инструмент перс:-мешается самозатягиванием (поступательное движение), что приводит к осевому перемещению звездо- ки 2;
35 планшайбы 3 с кулачками 4., сидящих на оси 6 и оси 6 с гайкой 8, которая при данном движении движется по пазам гтулки 11, которая остается неподвижна относительно корпуса 1 за счет фиксатоЩ
Ров 14. Гайка 8 вл ест” с осью 6 своими выступами 9 скользит по продольным пазам 17 Втулки 11 до фш сато1юв 14, Удерживая внутреннюю обойму (звездочка
2, планшайба 3 с кулачками 4) и ось 6
45 от вращательного движения. При находе формула изобретения
Резьбонарезной патрон, в корпусе которого на оси установлена обойма, содержащая звездочку и планшайбу с кулачками, несущими сменные губки, о т л ич а ю шийся тем, что, с целью расширения технологических возможностей,— патрон снабжен втулкой, размещенной в корпусе и выполненной с продольными пазами,,а ось выполнена полой и в ней установлен вновь введенный в патрон
Винт, несущий гайку, выполненную с выступами, предназначенными для взаимодействия с упомянутыми пазами втулки, Источники информации, принятые во внимание при экспертизе
1. Экспресс-информация НИИМАБ1, реф. 152, выпуск 5, 1975, с.”23.
774813
1К т
/- I
F-E
Составитель Ю. Острякова
Редактор Г, улыбина Техред И.Асталош Корректор, H. Григорук
Заказ 7605/l 6 Тираж 1160 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
3.13035, Москва, )К-35, Раушская наб., д. 4/5
Филиал ППП Патент”, г. Ужгород, ул. Проектная, 4
www.findpatent.ru
