Как создать макет интерьерного слова для лазерной резки – Ярмарка Мастеров

В данной статье я опишу основные требования к файлам и некоторые приемы создания макетов для лазерной резки и гравировки. Примеры я буду рассматривать на основе программы CorelDRAW Graphics Suite x6. Вообще говоря, файлы можно подготавливать в любых векторных редакторах, но в любом случае следует учитывать несколько основные правил, которые помогут вам сохранить время и деньги.

1. Файл следует сохранять в формате *.cdr (не выше версии х6). Файлы, созданные в других программах (например AutoCAD или Adobe Illustrator) или имеющие другие расширения (например, *.dxf , *.plt или *.ai), иногда отображаются некорректно и могут потребовать доработки.

2. Макет не должен содержать в себе растровые изображения, вспомогательные линии, бесцветные или белые линии, а также заливки.

3. Макет должен быть выполнен в масштабе 1:1. Рекомендуется дублировать габаритные размеры изделия в пояснении к файлу.

4. Все элементы для резки должны быть размещены на одной странице. Также не рекомендуем делать самостоятельно раскрой.

5. Не допустимо использовать для построения изображения толщину линий. В файле все линии должны иметь толщину Hairline (Сверхтонкий абрис).

6. Все контуры, если иное не предусмотрено изначально, должны быть замкнуты. Особенно это касается контуров для элементов гравировки.

7. На макете следует избегать двойных линий, мусора. Например, не удаленные мелкие элементы, оставшиеся после построений чертежа, очень острые углы, изломы, ступеньки, плохое сопряжение дуг. Так как цена изделия рассчитывается исходя из длины резки, то присутствие таких ошибок может серьезно повысить итоговую стоимость работ.

8. Недопустимо самопересечение линий, и использование общих линий резки для разных элементов. В таких случаях высока вероятность брака. Также следует избегать чрезмерного количества узлов.

9. Не допускается наложение элементов друг на друга. Такие элементы необходимо «слить» в один.

10. При совмещении в одном изделии резки и гравировки или контурной резки (резка не насквозь), разные контура должны быть обозначены разным цветом.

11. Все символы и текст должны быть преобразованы в кривые линии.

12. Также стоит заранее учитывать прочность конструкции и не делать несущие элементы слишком тонкими.

Для примера давайте рассмотрим подготовку векторного файла для создания интерьерного слова на подставке «счастье» длиной 50 см из фанеры 6 мм с объединенными буквами. Этот пример я буду рассматривать в программе CorelDRAW Graphics Suite x6.

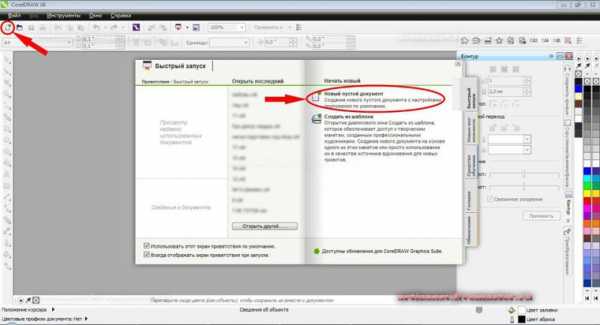

1. Для начала создадим в CorelDRAW новый файл, кликнув на выделенные элементы или из меню «Файл» — «Создать» (Ctrl+N).

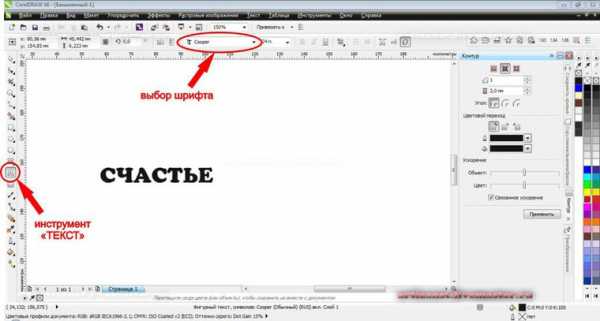

2. Воспользуемся инструментом «Текст» (F8) из панели инструментов в левой части программы. Напишем слово «счастье» в верхнем регистре. Затем выберем шрифт в выпадающем списке на панели свойств. Если ни один из представленных шрифтов вам не понравился, то в интернете существует масса сайтов по подбору шрифтов. В нашем примере я использую шрифт «Cooper».

3. Выберем наш текст и преобразуем его в кривые. Будьте аккуратны, так как после этого изменить шрифт или внести правки в текст уже будет нельзя.

4. Уберем заливку и сделаем контуры черным цветом. Для этого выберем все элементы и щелкнем левой кнопкой мыши (ЛКМ) на перечеркнутый белый квадрат, а правой кнопкой мыши (ПКМ) на черный квадрат на цветовой панели. Затем выберем толщину линий «сверхтонкий абрис» на панели свойств. И разъединим все наши линии (выпадающая панель «Упорядочить» — «Разъединить Кривая»).

Теперь можно выбрать каждую из линий отдельно. Это нам понадобится, чтобы слить воедино все буквы и наше слово вырезалось бы без разрывов.

5. Сделаем так, чтобы буквы касались, но при этом не сильно заезжали краями друг на друга. Для этого будем выбирать каждую из букв, зажав и удерживая ЛКМ и выделяя рамкой или щелкая ЛКМ на самой линии. Для выбора нескольких линий нужно дополнительно нажать и удерживать Shift. Для передвижения элементов по рабочей области можно использовать стрелки клавиатуры или перемещать элементы мышкой, зажав и удерживая ЛКМ и Shift (при зажатом Shift перемещение происходит параллельно или перпендикулярно от начального положения).

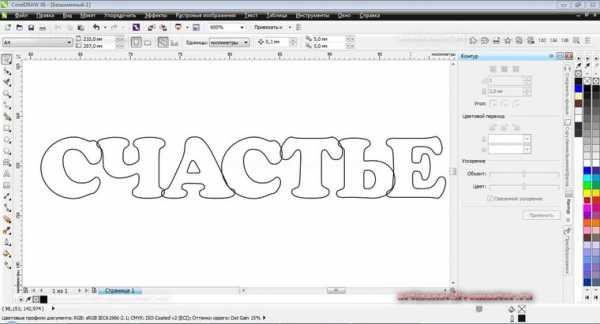

В результате наше слово примет следующий вид.

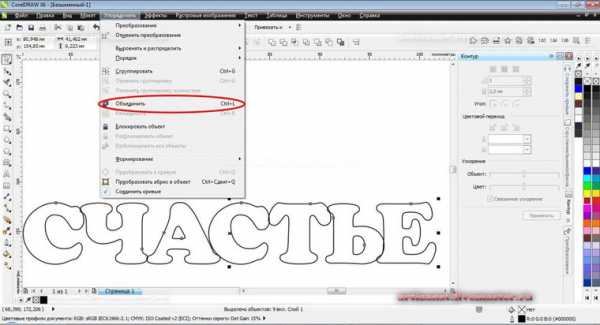

6. Чтобы слить буквы в одно слово можно воспользоваться несколькими методами.

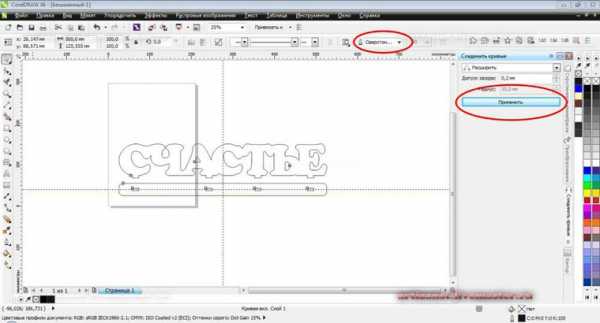

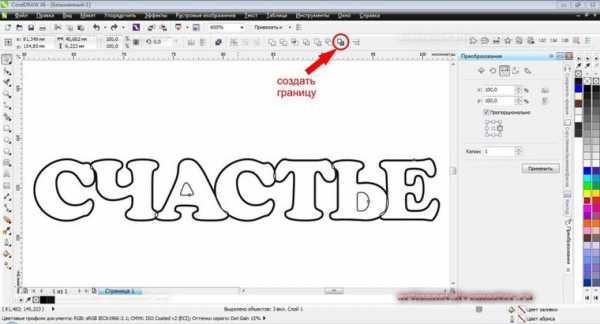

6.1.а. Выберем все элементы и нажмем на инструмент «Создать границу» на панели свойств. При этом только получившаяся граница останется в выборе.

6.1.б. Выберем дополнительно внутренние элементы у букв «А» и «Ь» (зажав Shift нажимая ЛКМ на нужные линии) и перетащим все элементы на свободную область рабочего пространства.

Выберем ненужные линии и удалим их клавишей DEL.

6.2.а. Иногда необходимо вручную удалять все линии пересечений. Для таких операций подходит инструмент «Удаление виртуального сегмента» на панели инструментов. Выберем его и рамкой (зажав ЛКМ) или простым кликом ЛКМ будем удалять с чертежа ненужные линии. Чтобы избежать ошибок, лучше это делать при большом приближении.

6.2.б. При методе удаления виртуальных сегментов линии остаются разомкнуты. Давайте замкнем их. Выберем все элементы и в выпадающем меню «Упорядочить» активируем меню «Соединить кривые». Для большинства случаев расширения допуска зазоров 0,2 мм будет достаточно. Нажмем «Применить».

6.3. В случае если шрифт слишком тонкий, состоит из большого числа узлов или имеет много изломов предпочтительно воспользоваться эффектом «Контур».

6.3.а. Давайте снова объединим наши линии. Выделим все элементы и нажмем «Упорядочить» — «Объединить».

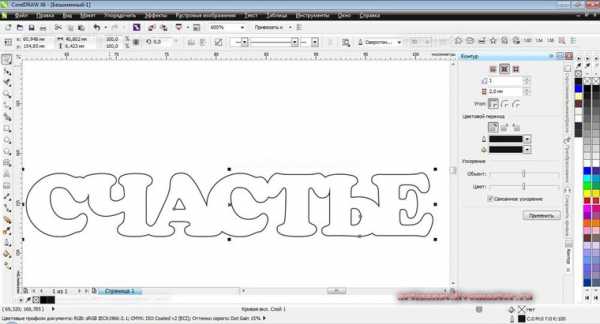

6.3.б. Затем зайдем в меню «Эффекты» и активируем панель «Контур». Установим контур снаружи объекта со значением 0.1мм. Чем большее значение установлено, тем толще и надежнее становится надпись. Нажмем на кнопку «применить», чтобы наш эффект вступил в силу.

6.3.в. В меню «Упорядочить» выберем пункт «Разъединить контурную группу». Затем выделим те элементы, из которых мы делали контур, и удалим их. В итоге получим наше слитое слово.

7. Теперь нужно задать необходимый размер и «подчистить» макет. Выберем наше слово и объединим все элементы, если они еще не объединены (п. 6.3.а).

Закроем замок (элементы будут масштабироваться пропорционально) и введем длину по оси Х 500 мм.

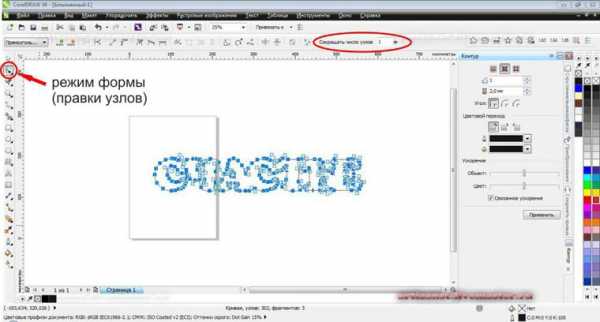

8. Перейдем в режим формы (правки узлов). Выберем рамкой все узлы. В поле сокращать число узлов введем «1» и нажмем Enter. Так мы уберем лишние узлы с чертежа. Если после сокращения узлов чертеж сильно видоизменяется, то можно отменить это действие и пропустить шаг. После этих действий размер может немного измениться. Если нужно, подправим размер, согласно п.7.

Если подставка для слова не нужна, то на этом создание макета закончено и можно переходить к пункту сохранения файла (п. 18).

9. Форма и конструкция подставки зависит целиком от вашего воображения. Мы же с вами нарисуем обычную прямоугольную подставку, слово в которой будет крепиться «шип-в-паз».

Построим вертикальную направляющую для соосного расположения слова и подставки. Выделим наше слово, а затем, нажав и удерживая ЛКМ на вертикальной линейке, вынесем направляющую в центр нашего слова (центр отображается перекрестием).

Зайдем в выпадающее меню «Вид» — «Привязывать к…» установим галку «Привязывать к направляющим».

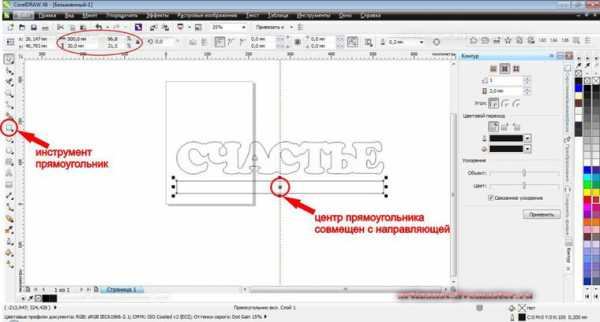

10. Затем воспользуемся инструментом «Прямоугольник» на панели инструментов. Нарисуем произвольный прямоугольник, затем установим размеры 500х30 мм Нажав ЛКМ на центр прямоугольника и удерживая ЛКМ, перетащим его так, чтобы центр привязался к направляющей.

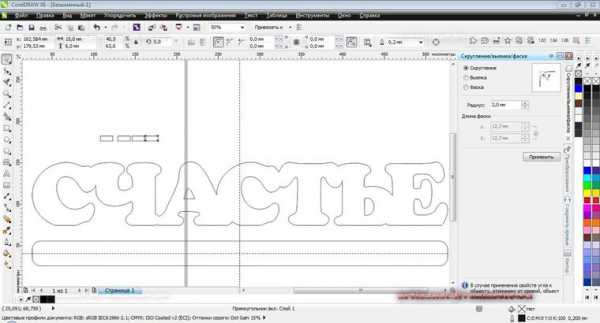

11. Придадим более изящную форму подставке. Для этого скруглим углы. У инструмента «Прямоугольник» для этого в панели свойств есть специальное поле. Установим радиус скругления 10мм.

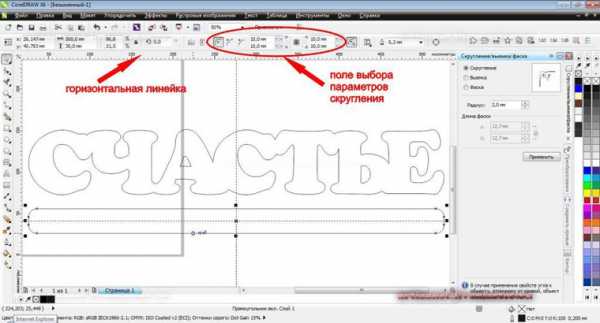

Иногда бывает удобно пользоваться отдельной панелью для скругления. Вызвать ее можно следующим образом «Окно» — «Окна настройки» — «Скругление/выемка/фаска».

Введем горизонтальную направляющую, проходящую через центр подставки аналогично с п.9.

12. Начертим горизонтальную линию несколько больше длины нашего слова. Для этого на панели инструментов выберем элемент «прямая через 2 точки» и зажав одновременно ЛКМ и Shift проведем линию. Расположим эту линию так, чтобы она была чуть выше нижнего края слова.

13. Для продолжения работы все элементы необходимо разъединить, чтобы при выборе внешнего контура слова выбирался он один без внутренних элементов.

Выберем инструмент «Удаление виртуального сегмента» и удалим части горизонтальной линии и слова, как показано ниже. При этом обратите особое внимание на область пересечений объектов с вертикальной направляющей.

14. Дальше создадим для нашей конструкции соединение шип-паз. Нарисуем прямоугольник размерами 15х6 мм (6мм — толщина материала, из которого будет изготовлено слово). Пусть у нас будет 4 паза.

Для этого скопируем и вставим наш маленький прямоугольник («Правка» — «Копировать»/«Правка» — «Вставить» или Ctrl+C/Ctrl+V), и перетащим скопированный прямоугольник на свободное место. Повторим так еще 2 раза, чтобы получилось 4 прямоугольника.

15. Выберем первый прямоугольник и захватив его за верхнюю центральную часть переместим его до привязки к нижней центральной части буквы «С». По очереди проделайте такие же действия с другими прямоугольниками, чтобы получилось следующее.

16. Выберем все маленькие прямоугольники, скопируем/вставим и переместим их вертикально вниз на подставку так, чтобы горизонтальная направляющая была у них по центру (переместить с зажатой клавишей Shift).

Воспользуемся инструментом «Удаление виртуального сегмента» и удалим лишние линии у слова и шипов.

17. Замкнем все наши контуры. Выберем все элементы (рамкой, или Ctrl+А, или «Правка» — «Выбрать все» — «Объекты») и объединим их («Упорядочить» — «Объединить» или Ctrl+L). Откроем панель «Соединить кривые» и нажмем «Применить» (как в п. 6.2.б). Проверим, чтобы наши линии остались сверхтонкими.

18. Наш чертеж готов. Осталось сохранить его. Выбираем меню Файл — Сохранить как… В появившемся окне вводим имя файла. По умолчанию стоит тип файлов *.cdr и версия 16.0 (соответствует х6).

Теперь этот документ можно высылать для обсчета стоимости и резки.

www.livemaster.ru

Резка фанеры китайским лазером. Создание G-кода для лазерной резки.

Я резал с компрессором (маленький от аэрографа). Прикрепил иглу от шприца и дул компрессором, намного лучше. Причем большая мощность и не нужна. Следов от дыма на передней стороне не остается, а если дуть сильно, то следы от дыма остаются сзади. Игла дуть начинает при давлении на глазок от 0.2 атмосфер, а сильное дутье при 3 атмосферах, тут может и детали выдавливать, иногда удобно. И дыма меньше, мне кажется угольки выдувает и дымить там нечему. Главная проблема совместить иглу и пятно от лазера.

Так же делал печатные платы на гравере, плата покрывается черной акриловой краской, и на скорости 500-1000 мм выжигается все лишнее, дорожки получаются до 0.4 мм, дуть при этом как-раз не надо, а то краска сползает рядом с места реза. Грубо, зато очень быстро, наверное быстрее способа нет. И стойкая краска позволяет травить плату в самых едких растворах, хоть в кислоте. Так же и любой металл можно обработать.

Резал пластик акриловый цветной, режет на скорости 15-30 мм толщину 2 мм, достаточно ровно. Но очень ядовитый и вонючий дымок, тут нужно с мощнейшей вытяжкой работать или на улице.

Программы Benbox мне вполне хватает, глюков не заметил.

И кстати сразу заменил прошивку на ту что шла в составе программы Benbox с длинным названием, всё осталось как было, только добавилась регулировка мощности. Вот она иногда подключивает, когда лазер режет новую линию, сначала включает лазер на полную мощность, потом следующая команда приглушает его, а пятно остается, в итоге на картинке появляются черные точки.

Пробовал для снижения мощности включать лазер последовательно с резистором, работает, но решение не “красивое” (там 2 ампера при напряжении 12В). Можно сам лазер включить паралльельно с резистором, чтобы половина тока шла в резистор, половина в лазер… или свой ШИМ подавать независимый от микроконтроллера.

Еще была идея резать фанеру с двух сторон поочереди, так быстрее получается, но проблема совмещать стороны. Можно Web камеру вашеть (100 руб стоит у китайцев) и совмешать по отверстиям. Но у меня не получилось, отверстия у меня кривые, нужен станок чтобы сверлил строго вертикально.

Так же вместо фанеры можно резать шпон по 2 мм толщиной, режет быстро, как бумагу, шпон дешевый достаточно. Потом склеивать до нужно толщины, заодно пропитать можно любой пропиткой, хоть эпоксидкой, будет прочнее пластика.

ОтветитьУдалить

shenrok.blogspot.com

Сувениры из фанеры лазером. Лазерная резка и гравировка фанеры.

Лазеры и граверы Endurance.
Почему покупают лазеры и граверы нашей сборки?

+ Возможность выбора нужного именно вам лазера / гравера у нас в офисе или по телефону.
+ Квалифицированное сервисное обслуживание.
+ Лазеры и граверы продаются полностью готовые к использованию.
+ Срок доставки от 24 часов.
+ 12 месячная гарантия.
+ Все необходимые видео и инструкции по работе с гравером.

Лидеры продаж.

Сувенирные изделия, выполненные с использованием лазерных технологий, появились на рынке сравнительно недавно и за короткое время создали отдельное направление в сувенирной индустрии.


Рынок предлагает потребителю товары, выполненные из разных материалов и различного назначения: промо-сувениры, игрушки, кухонную утварь, предметы интерьера, вещи с индивидуальным дизайном. Новые лазерные технологии: гравировка по металлу, дереву, стеклу позволяют создавать продукцию для самых разных сфер применения.
В этой статье мы рассмотрим применение лазеров при работе с фанерой.

Какие преимущества дает применение лазеров при работе с фанерой?

Лазерная резка фанеры обеспечивает максимальную точность переноса заданного изображения на поверхность материала. Применение лазера отличается от фрезерования более качественной кромкой разреза, не требующей дальнейшей обработки. Сфокусированный луч лазера вырезает миллиметровые элементы узора с сохранением размерности заданного элемента, что недоступно фрезе. Использование лазера позволяет экономить материал, так как нет отходов в виде опилок.

Область применения данной технологии:

— Сувенирная и рекламная продукция. Обширный ассортимент изделий от брелоков до дизайнерской упаковки товаров.

— Производство мебели и декоративных элементов интерьера. Использование лазерной резки позволяет изготовить изделия с высокой детализацией, недоступной при применении металлического резца или фрезы.

Для понимания технологического процесса лазерной резки фанеры специалисты Endurance Laser Lab пошагово проиллюстрируют все этапы изготовления сувенирного изделия из фанеры. Сегодня мы будем вырезать чайный домик.

Вырезанные лазером заготовки для чайного домика часто продаются в магазинах творчества и рукоделия. Давайте посмотрим, как их делают на оборудовании от компании Endurance!

Чтобы создать готовое изделие, мы проделаем следующие шаги:

1. Создадим чертеж чайного домика.
2. Подключим лазерный гравер.
3. Загрузим чертеж в программное обеспечение для лазерного гравера и установим настройки программы на резку материала.
4. Установим материал (лист фанеры) в рабочем поле гравера Endurance Laser Lab.
5. Убедимся, что область печати не выходит за пределы фанерного листа.
6. Запустим программу резки фанеры.
7. Отделим полученные детали от основания и склеим их.

1. Создание чертежа для лазерной резки
Для создания сложных чертежей специалисты лазерной лаборатории Endurance рекомендуют использовать графический редактор CorelDRAW. В случае с чайным домиком мы возьмем готовый чертеж в виде jpg-изображения.

Изначально мы планировали сделать чайный домик, используя лазерный гравер Endurance Makeblock XY 2.0 plotter с широкой рабочей областью 31*39 см. Это бы позволило загрузить чертеж одним файлом и в одно действие изготовить все элементы конструкции.

На момент написания статьи отдел сбыта сообщил, что все граверы модели Makeblock распроданы и для эксперимента нам готовы выдать настольный лазерный гравер Endurance DIY. Рабочая область данной модели составляет 20*20 см. Это означало, что мы не сможем уместить все детали нашего домика в рабочей области резака.

Пришлось разрезать чертеж на отдельные детали и вырезать их поочередно.

2. Подключение лазерного гравера
Здесь не возникло никаких проблем. Устройства от Endurance Laser Lab обычно работают без проблем.
3. Загружаем чертеж в программное обеспечение для лазерного гравера и устанавливаем настройки программы на резку материала.
Для работы с лазерным гравером Endurance DIY мы использовали популярную программу CNCC Laseraxe версии 2.53. Это программное обеспечение имеет довольно широкий функционал, при этом является бесплатным. Скачать CNCC Laseraxe вы можете у нас на сайте. Программа не требует инсталляции. Интерфейс на первый взгляд несколько запутанный, но разобраться в программе не займет много времени.

1) Запускаем программу и соединяемся с лазерным гравером, нажав кнопку «Connect».
Затем открываем рисунок кнопкой «Open».

2) Проводим обработку рисунка, нажав кнопку «PR» и выбрав правый верхний рисунок зайца.

3) Выставляем значения времени прожига и мощности лазера на максимум. Нажимаем кнопку «Advan».


4) В изменившемся окне проверяем установку вертикальных ползунков, которая должна соответствовать картинке: верхний — на «Outline», нижний — на «Path/Speed». После чего создаем g-code, нажав кнопку «Create».

Дополнение к статье после этой строки!!

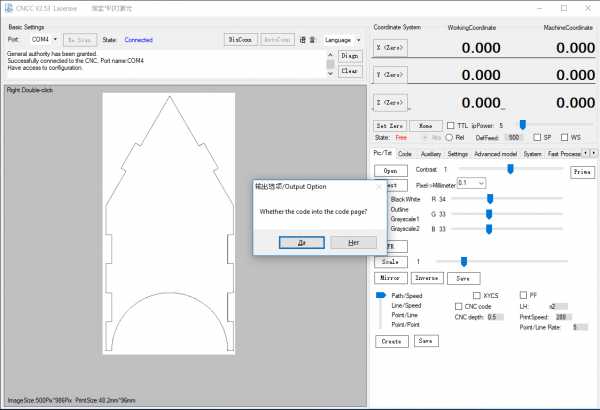

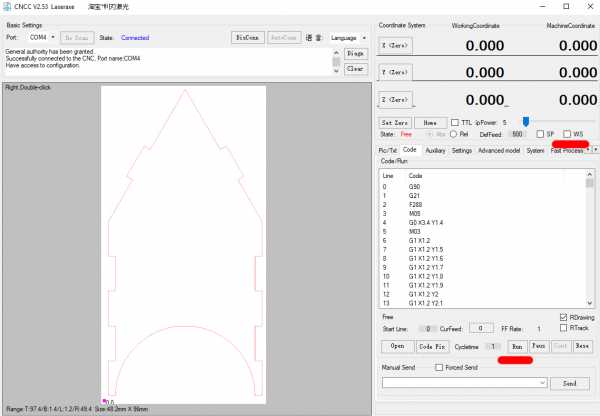

5) Программа предлагает перейти на страницу с кодом. Нажимаем «Да».

6) Перед отправкой рисунка на выжигание\резку нам нужно проверить правильно ли расположен лазер по отношению к материалу. Для этого поставьте галочку в окне «WS». Лазер покажет точку, с которой начнется процесс нанесения гравировки\резки. Разместите материал в соответствии с точкой лазера и запустите процесс, нажав кнопку «Run».
Для сквозной прорезки материала потребуется запустить лазер несколько раз вручную, через кнопку «Run». Чем тверже материал, тем большее число раз нужно запускать процесс. Мы использовали мягкий материал – бальзу для авиамоделей. Для сквозной резки 4 миллиметров бальзы потребовалось 5 раз запустить работу лазера.

Вот так выглядели изготовленные элементы домика.

А таким домик получился после соединения частей.

Параметры лазерной резки  5.6Вт лазером Endurance.

Обычная длиннофокусная линза с фокусный расстоянием 2-10 см

Толщина фанеры

Скорость

Количество повторения

2 мм

3000

10

3 мм

8000

30

4 мм

500

10





Короткофокусная линза G2 с фокусным расстоянием 5 мм.

Толщина фанеры

Скорость

Количество повторения

2 мм

3000

8

3 мм

1400

10

4 мм

500

10

5 мм

550

20

Вы можете также и даже лучше! Узнайте больше!

Заключение.

Мы продемонстрировали лазерную резку фанеры и пошаговое изготовление сувенира из фанеры при помощи лазеров компании Endurance. Все важные нюансы и тонкости работы с фанерой и настройки лазерной техники невозможно описать в одной статье. Поэтому мы попытались дать информацию о работе с фанерой в самых общих чертах, намеренно не затрагивая вопросы выбора материалов, толщину и тип фанеры, мощность лазеров и т.д. Более детальный анализ работы в этом направлении будет опубликован в отдельных статьях после изучения и проведения практических опытов.
По всем вопросам работы с лазерной техникой вы можете обратиться в наш офис. Там же можно ознакомиться с нашей продукцией и приобрести лазерное оборудование.

Лазерная гравировка для себя и для бизнеса.
Преимущества наших лазеров

+ Собраны в США. Протестированы в России.
+ Надежны. Гарантированная продолжительность непрерывной работы 48 часов.
+ Обладают заявленной мощностью, в отличие от многих китайских аналогов.
+ Все наши лазеры режут фанеру, ДВП, акрил, кожу.
+ Все наши лазеры гравируют на коже, акриле, пластике, фанере, дереве.
+ Лазеры мощностью 5.6 Вт, 8 Вт гравируют на анодированном и окрашенном алюминии, стекле, камне.
+ С каждым лазером и гравером поставляется необходимый софт, а также консультации в его настройке.

Если у Вас есть вопросы, свяжитесь с нами!

[email protected]

+7 916 2254302
Skype: george.fomitchev
Messenger: @george.fomitchev

Не нашли то, что искали?

Задайте вопрос чатботу или поделитесь с нами, что вы не нашли. Мы обязательно поможем

Поделиться интересным материалом с друзьями

Подпишитесь на нас в соц. сетях:


old.endurancerobots.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
