Самодельные подъемные устройства в гараже

Самодельные подъемные устройства — это незаменимый инструмент для гаража, в котором планируется проведение серьезного ремонта автомобиля. При помощи такого вспомогательного приспособления можно легко извлечь двигатель машины, приподнять край кузова или даже весь автомобиль.

Простые в изготовлении самодельные подъемные механизмы в несколько раз облегчают и ускоряют работу не только в гараже, но и возле дома. Они незаменимы при строительстве и ремонте, перемещению строительного мусора, разгрузке тяжестей.

Вернуться к оглавлению

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего. Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.

Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.

Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Вернуться к оглавлению

Какими характеристиками должен обладать гаражный подъемник

Так как устройство будет использоваться в довольно стесненных условиях стандартного гаража, к нему выдвигаются определенные требования. Во-первых, оно не должно быть слишком большим — такой автомобильный подъемник, несмотря на высокую мощность, занимает много места, что очень нежелательно на такой небольшой площади. Во-вторых, рекомендуется отдавать предпочтение механизмам с небольшим вертикальным ходом, иначе вы рискуете упереться им в потолок.

Второе требование — грузоподъемность. Ее рассчитывают, отталкиваясь от видов работ, для которых разрабатывается автоподъемник. От предназначения зависят и габариты механизма. Если для обычной замены колеса подойдет и обычный домкрат, то для более масштабных работ понадобится автомобильный подъемник с платформой, хотя для таких ответственных действий рекомендуется прибегать к помощи профессиональной техники.

Вернуться к оглавлению

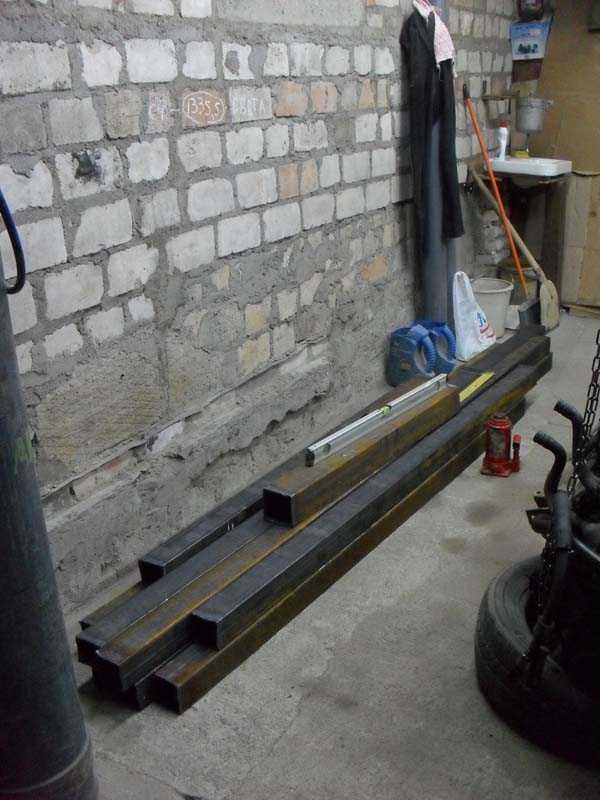

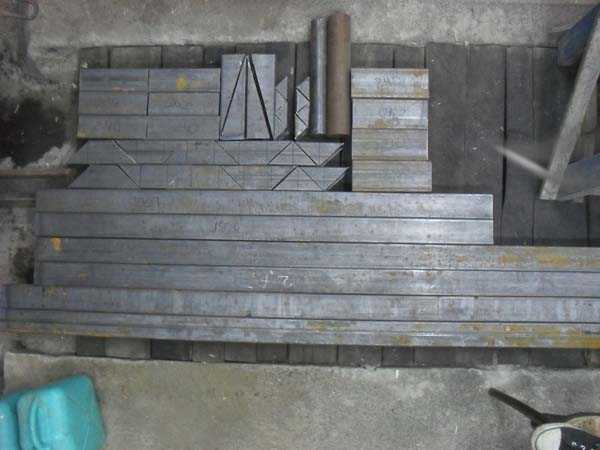

Материалы и инструменты

Конструируя подъемник для гаража своими руками, нужно иметь в арсенале не только чертежи будущего устройства, но и вооружиться набором инструментов и качественных, устойчивых к нагрузкам материалов. Прежде всего вам понадобятся:

сварочный аппарат;
болгарка с отрезным кругом по металлу;
болты и гайки для крепления;
стальные трубы диаметром 40-50 мм;
стальной уголок или профилированная труба сечением 35-40 мм;
трос;
самодельная лебедка для гаража (ее можно и приобрести, вариант заводского производства будет отличаться большей надежностью).

По мере того, как запланированная самодельная лебедка для гаража будет воплощаться в реальность, список комплектующих к ней может немного измениться, в зависимости от ваших конкретных требований к устройству механизма.

Вернуться к оглавлению

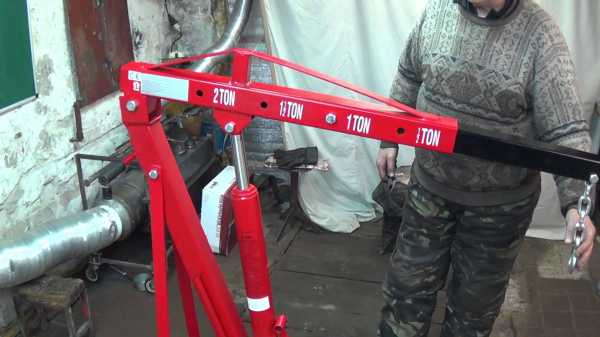

Как собрать простой кран

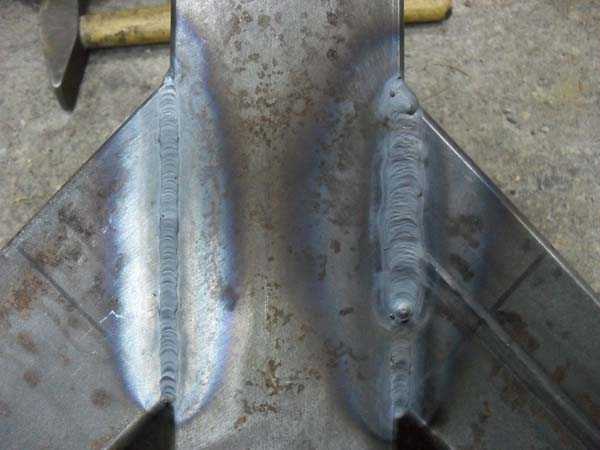

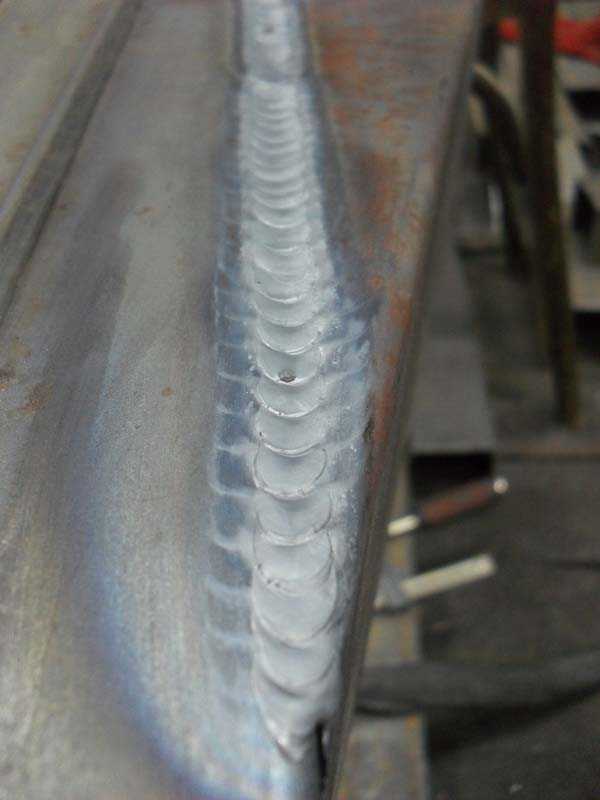

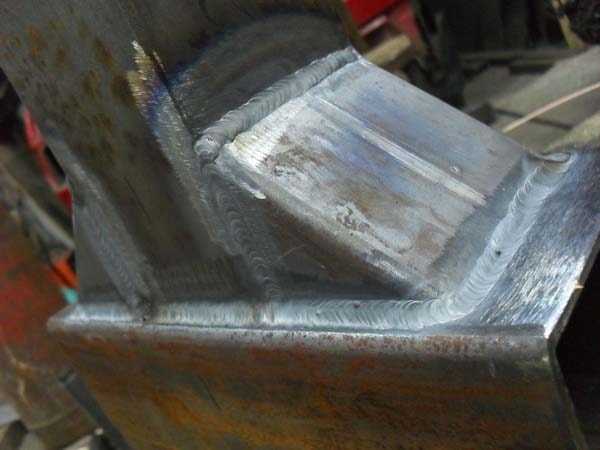

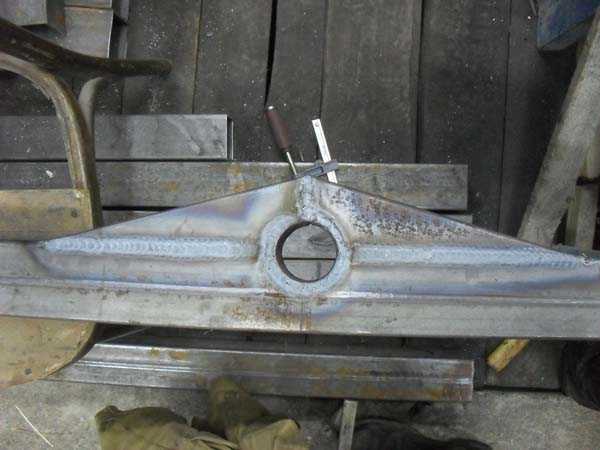

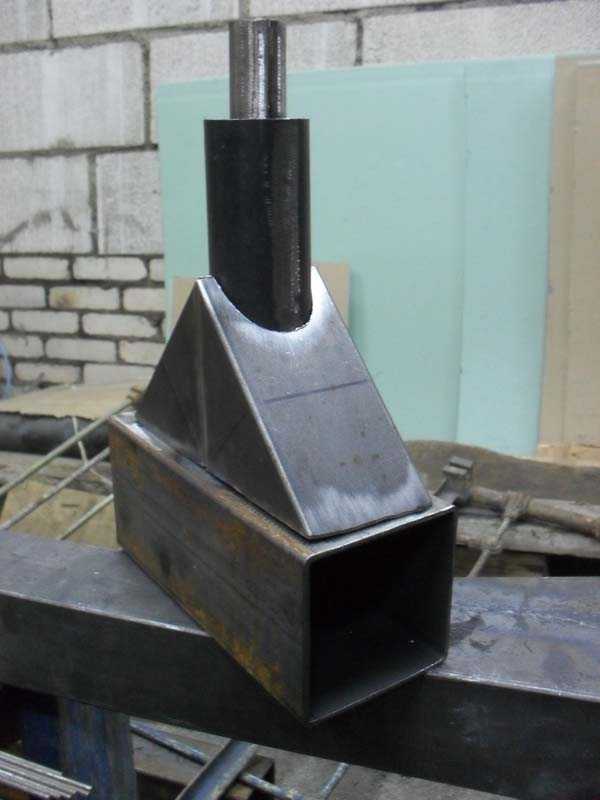

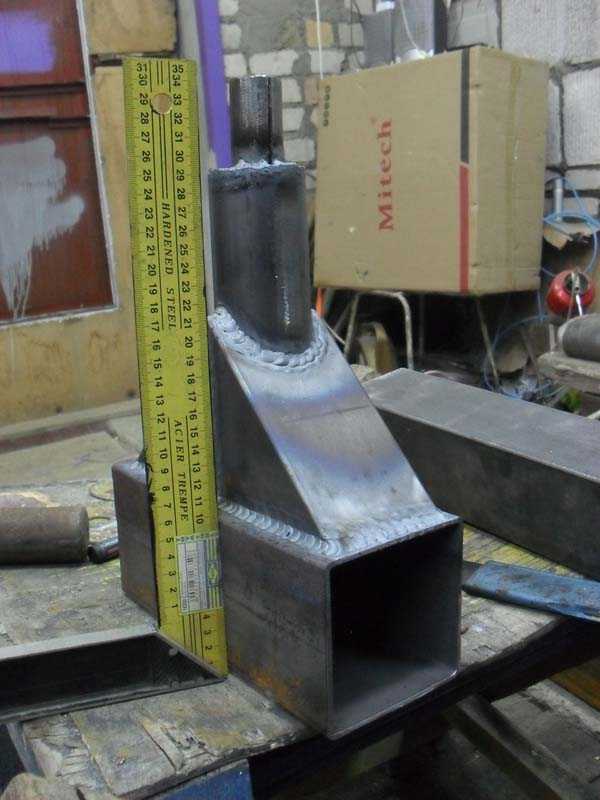

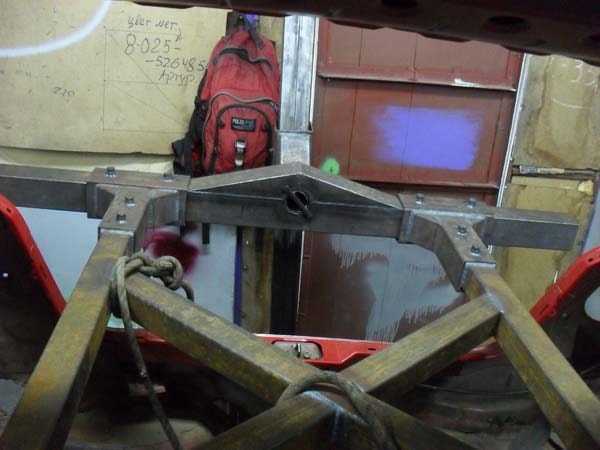

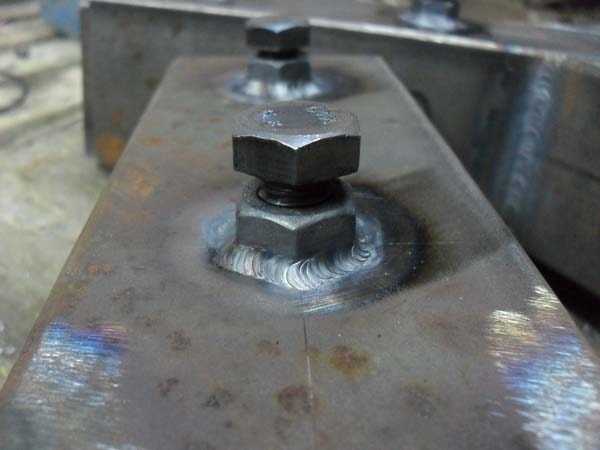

Перед тем, как собрать подъемник своими руками, следует создать подробный чертеж с указанием размеров всех деталей и способа их крепления между собой. На данном этапе определяется тип механизма — это может быть кран балка для гаража, обычная лебедка, подвешенная к потолку, мощный домкрат с ручным, электрическим или гидравлическим управлением. Часто умельцы конструируют даже такие сложные устройства, как двухстоечный подъемник, способный выдерживать вес легкового автомобиля.

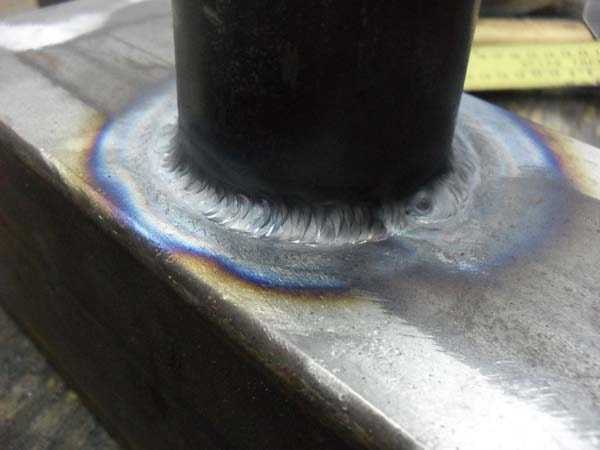

Одна из самых простых моделей, к которым относится самодельная лебедка для гаража, состоит из консольно зафиксированной стрелы, установленной на вертикальной стойке из стальной трубы. На стреле монтируется тележка с лебедкой. Вертикальную трубу приваривают к основанию. Это может быть массивная стальная пластина или непосредственно фундамент гаража. Самодельная лебедка для гаража будет надежнее, если закрепить верхний конец стойки на потолочном перекрытии помещения.

Рабочая часть механизма — небольшая лебедка. Если она самодельная, кран несколько потеряет в надежности, поэтому лучше приобрести устройство заводского изготовления.

Сквозь паз в блоке лебедки пропускается стальной трос, на конце которого устанавливается крюк. Вращая рукоятку лебедки, вы будете приводить блок с тросом в движение, поднимая груз на заданную высоту.

Вернуться к оглавлению

Заключение по теме

Гараж с подъемником — мечта многих автомобилистов, ведь с подобным приспособлением он превращается в собственный, комфортный и бесплатный автосервис.

Сконструировать подъемник в гараже своими руками довольно просто. Достаточно только запастись необходимыми материалами, инструментами, и четко определить список задач, которые будет выполнять устройство.

moigarazh.ru

Простой самодельный подъемник грузов. Самодельное подъемное устройство из лестницы – стремянки

При строительстве дома своими силами, особенно двухэтажного (а ниже сейчас почти никто и не строит), самодеятельный застройщик или строители обязательно столкнутся с проблемой подъема строительных материалов на второй этаж или даже выше…

В простейшем случае проблема решается обустройством лесов и мостков и ручным переносом материала. Однако обустройство таких мостков весьма материалоемкое — требуется настелить достаточно пологие пандусы на высоту метра 3, и устроить для них надежные опоры. И груз по таки пандусам приходится поднимать исключительно вручную и пешком. Таким образом, подъем строительных материалов отвлекает значительные силы, средства и время от собственно возведения дома.

Самодельные подъемные устройства обычно представляют собой обычную балку, закрепленную на втором этаже, на одном конце которой находится блок. Через блок перекинута веревка и с ее помощью поднимается груз. Такой способ самый простой, но не самый эффективный. Вес груза — небольшой, так как подъем производится исключительно вручную, громоздкие грузы поднимать неудобно. Но самое главное — такой подъемник, несмотря на свою простоту — весьма неподвижен! Переустановить балку и закрепить ее, что бы она не опрокидывалась под тяжестью груза — непросто.

Самодельный подъемный кран тоже не всегда возможно сделать. Они хороши при проведении земляных работ. Тогда не нужна ни длинная стрела, ни противовесы особые. Сделать же самодельный подъемный кран, способный поднимать хотя бы 100-200 Кг на высоту 4-6 метров — задача очень сложная. Трудозатраты на его строительство будут огромными…

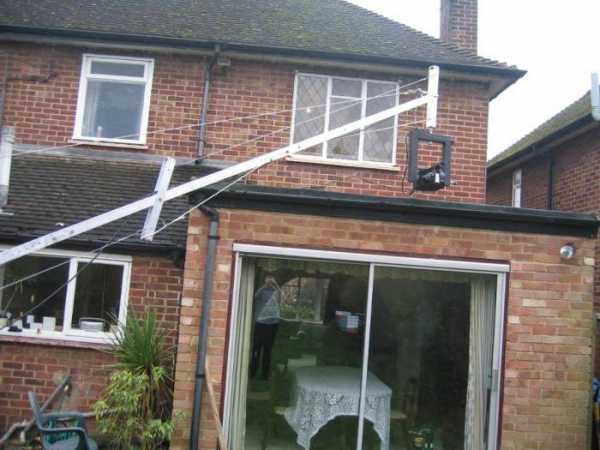

Между тем, есть достаточно простая конструкция мобильного и легкого подъемника грузов до 100-200 кг на основе лестницы! И построить такой подъемник может каждый. Основная идея должна быть понятна из эскиза. В основе конструкции подъемника — лестница со строго параллельными тетивами. Это может быть либо готовая лестница из алюминия или профилированной стали, либо самодельная, либо так же металлическая, либо деревянная. Но основное требование — строгая параллельность тетив лестницы и их прочность. Поскольку именно они служат направляющими «рельсами» для транспортной платформы, на которой поднимают грузы.

Идея, собственно не нова и давным — давно используется в различных конструкциях и даже аттракционах. По направляющим рельсам движется транспортная платформа, которая имеет несколько колес, которые охватывают направляющий рельс с разных сторон. Они не только позволяют платформе перемещаться вдоль рельсов, но и надежно удерживают платформу на них. Рассмотрим этот узел поподробнее.

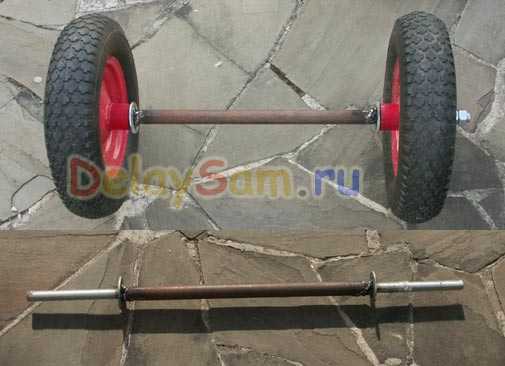

В классическом варианте платформа может быть закреплена на 6 колесах (по 3 с каждой стороны). Снять или одеть такую тележку (не разбирая) можно только с торца лестницы. Она может ездить вдоль тетивы лестницы только вверх или вниз. Такой вариант установки грузовой платформы наиболее предпочтителен и надежен. Однако, в условиях стройки, когда такой подъемник приходится часто переставлять и перенастраивать, возможно более мобильным будет вариант без жесткой фиксации грузовой платформы на тетивах лестницы. Посудите сами: лестница всегда установлена и под достаточно большим наклоном к стене, центр тяжести гружёной платформы находится в проекции опорной площади лестницы. А отсутствие «нижних» колес позволит довольно быстро снять и поставить платформу на место, особенно если используется быстроразъемное соединение типа «карабин» с подъемным тросом.

Число колес такая конструкция не уменьшит , просто нижнее «держащее» колесо переместится наверх. Причем на довольно большое расстояние, что бы грузовая тележка не опрокинулась назад при серьезной нагрузке. По этой же причине, лестница должна иметь опорные «лапы» внизу, обращенные от стены.

Впрочем, идеальной будет конструкция подъемника с быстросъемными фиксирующими колесами. Хотя вес пустой транспортной тележки должен быть невелик (зачем попусту поднимать лишний груз), поэтому возможно излишне усложнять конструкцию и не придется.

Конструкция крепления грузовой платформы должна быть понятна из эскиза. Собственно сама рама — сварная, сборная на винтах или заклепках, из уголков и полосы. В качестве осей удобнее всего применить резьбовые шпильки или отрезки труб, с вваренными в их торцы шпильками (для облегчения конструкции). А в качестве колес — проще всего использовать шарикоподшипники с внутренней обоймой соответствующего шпилькам диаметра. Тогда вся конструкция получится достаточно быстроразборной и можно будет легко снять и заменить какой либо элемент.

Грузовая платформа поднимается наверх с помощью троса, который перекинут через блок, закрепленный наверху лестницы на отдельной перекладине или ее регулярной. В качестве привода может быть использоваться как ручное усилие, так и реверсивный электрический двигатель. В первом случае вес поднимаемого груза будет максимум 40-60 кг (если не использовать различные вороты или полиспасты). Во втором, при наличие редуктора и достаточно мощного двигателя – несколько сотен килограмм. Редуктор на двигателе должен обязательно быть червячным, так как он обладает эффектом самоторможения и значительным коэффициентом замедления (и увеличением момента силы на валу). При использовании планетарных (шестеренчатых) редукторов следует отдельно озаботиться стопорящими устройствами, причем в обе стороны, так как тяжёлые грузы иногда приходится на только поднимать, но и опускать. Это значительно усложнит схему управления подъемом и спуском. Червячный же редуктор снимает эти проблемы.

В верхних и нижних положениях грузовой платформы следует установить предохранительный концевые выключатели, останавливающие электромотор по достижению платформой этих положений. Иначе либо трос порвется и платформа может рухнуть вниз (что весьма небезопасно). Либо электродвигатель может перегореть в результате остановки из-за чрезмерной нагрузки.

Электромотор с редуктором может быть установлен как внизу лестницы и соединен с ней конструктивно, так и располагаться отдельно, наверху. И тогда верхний блок используется лишь для изменения направления подъемного усилия.

Как видите, сама конструкция самодельного подъемника не представляет особых сложностей и может быть изготовлена достаточно быстро. Вместе с тем, следует знать, что любой механический транспортный механизм, особенно подъемный, представляет определенную угрозу безопасности, особенно для неквалифицированного персонала. И надо быть весьма осторожным при работе с ним. В частности — лестница должна быть установлена устойчиво, надежно опираться обеими ножками на опору. Вверху лестница должна быть надежно закреплена во избежании опрокидывания назад при перегрузке платформы.

Константин Тимошенко (с) январь 2009г.

Обсудим конструкцию самодельных подъемников

www.delaysam.ru

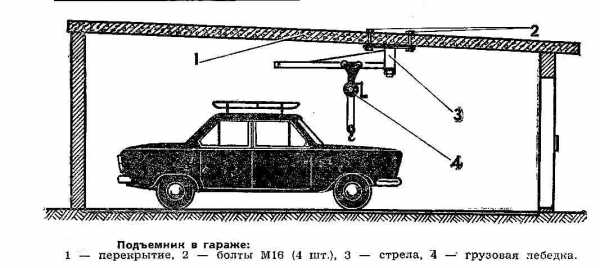

Самодельные подъемные устройства в гараже

Самодельные подъемные устройства в настоящее время приобретают все большую популярность. При строительстве, при работе в гараже приходится часто перемещать грузы большого веса. В строительстве ручная транспортировка занимает значительное время, и не всегда удается установить пандусы или леса. В любом случае гораздо проще и эффективнее пользоваться подъемниками.

Схема подъемного крана

То же касается и автомобильной темы, гараж с подъемником гораздо удобнее в эксплуатации. Наиболее простые подъемники представляют собой обыкновенную балку, жестко закрепленную одним концом, а на втором конце устанавливается подвижный блок. Через блок перекидывается веревка, с помощью которой грузы затягиваются вручную.

Такой самодельный подъемник достаточно прост в изготовлении, но с практической точки зрения очень неудобен. Во-первых, груз поднимается все равно вручную, а во-вторых демонтаж и монтаж балки с одного места в другое занимает еще больше времени, чем простое перетаскивание тяжестей. Подобные механизмы применяются в рубленых домах.

Постройка рубленого дома

Материалы и инструменты:

столбовые опоры;
деревянная верхняя балка;
металлическая направляющая;
колесо-шкив;
подшипники;
цепная таль;
распоры;
шкив;
сварочный аппарат.

Если вопрос о том, как самому сделать подъемник для сруба, заставляет задуматься, то вот достаточно простое решение. На 2 вертикально вкопанные столбовые опоры устанавливается верхняя балка длиной чуть больше длины будущего строения. Такой зазор дает возможность перетаскивать бревна непосредственно от штабеля к месту установки.

Деревянную балку необходимо сверху снабдить металлической направляющей, по которой будет двигаться механизм. Далее технология проста, колесо-шкив на подшипнике соединяется с Г-образной металлической деталью, к другому концу которой прикрепляется ручная цепная таль грузоподъемностью не менее 750 кг. Такой минимум объясняется тем, что вес тридцатисантиметрового в поперечнике сруба колеблется от 270 до 400 кг, в зависимости от влажности древесины.

Столбы для такой конструкции должны быть не менее 20 см в поперечнике, и балка, из расчета нагрузки, представляет собой брус не менее чем 15Х20 см в поперечном срезе.

Направляющая представляет собой отрез арматуры, к которой через равные расстояния, не более полуметра, привариваются кончики гвоздей. Они и будут прикреплять направляющую к деревянной балке.

Балка закрепляется на пару десятков см в сторону от столбов, чтобы избежать сцепки транспортировочного устройства и столба.

Для укрепления конструкции на прибитую балку устанавливаются распоры. Если высота столбов 4-5 м, то для устойчивости их необходимо вкопать в землю на 1 м и установить распоры с той стороны, в которую идет сдвиг балки.

Шкив, желательно чтобы он имел бортики, надевается на направляющую и подъемник готов к работе.

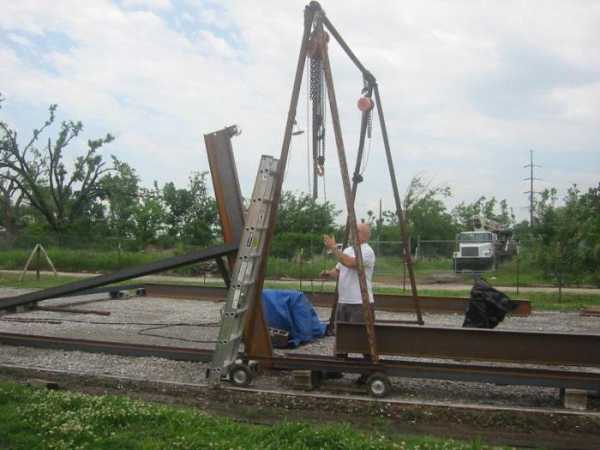

Самодельный подъемный кран

При индивидуальном строительстве не обойтись без подъемного крана, который также можно сделать при необходимости своими руками.

Самодельный кран поможет монтировать перекрытия, фундамент и все остальные элементы конструкции, благодаря своей способности опускаться ниже нулевой отметки на 2,5 м и подниматься на высоту порядка 2 м.

Такой кран позволяет транспортировать груз на расстояние в пределах 3 м. Для домашнего строительства должно хватить предложенных возможностей.

В такой конструкции не предусмотрен поворотный механизм, так как кран не рассчитан на грузы более 300 кг и легко поворачивается вручную вместе со всей конструкцией.

Для того, чтобы сделать подъемный кран своими руками, понадобится:

4 телескопических трубы внешним диаметром 140 мм,
трехметровая двутавровая балка,
металлические уголки для опорных конструкций,
тельфер или ручная лебедка.

Самодельный подъемный кран

Телескопические трубы попарно свариваются с концами балок, состоящих из двух примыкающих уголков длиной 1,5 и 0,5 м, таким образом, получаются 2 П-образные конструкции, которые для устойчивости свариваются балкой по основанию и укрепляются треугольными распорами.

К меньшей раме, которая будет выполнять функцию задней опоры крана, привариваются дополнительные опорные уголки, препятствующие опрокидыванию будущего подъемного устройства.

По центру нижней части горизонтальных балок приваривается двутавровая балка так, чтобы меньшая рама находилась на краю двутавра, а большая чуть дальше 1,5 м от меньшей.

К нижней части двутавра крепится лебедка, которая будет горизонтальным передвижным устройством, тогда как телескопическая система поможет перемещать грузы в вертикальном направлении.

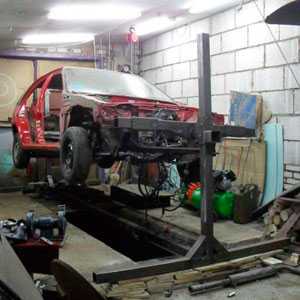

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

поперечной трубы,

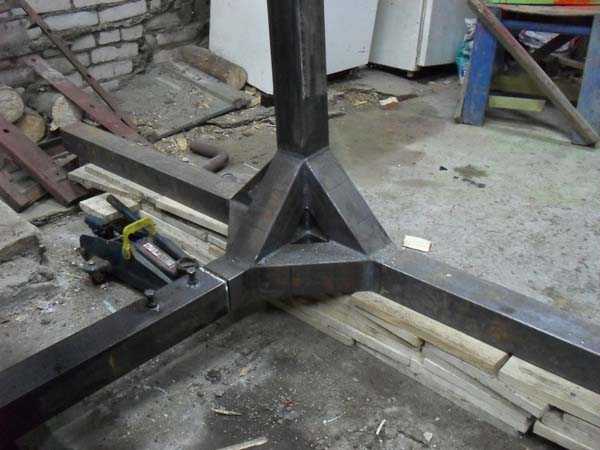

квадратных стоек на треугольных опорах, оснащенных колесиками,
ручной лебедки.

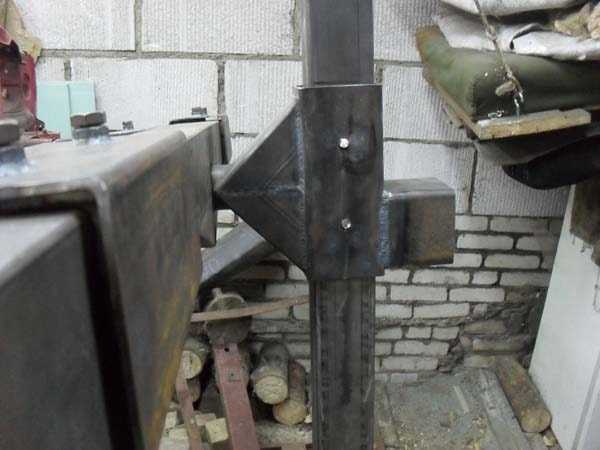

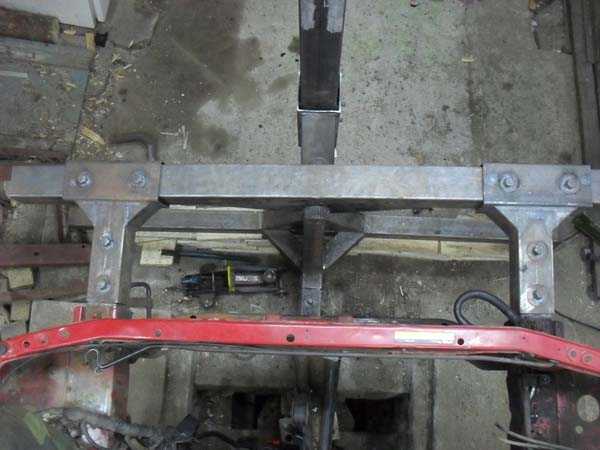

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

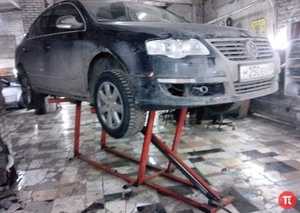

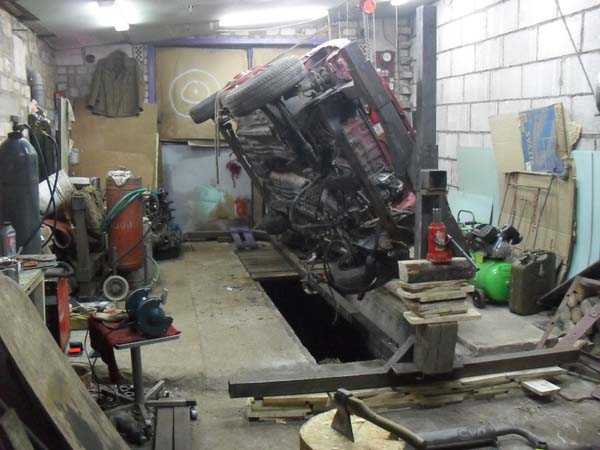

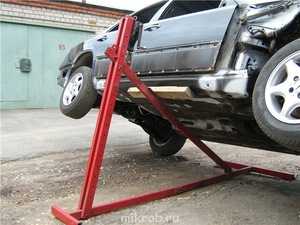

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

двутавровые балки,
гидроцилиндр,
втулки,
насос,
распределитель на две секции.

Балки скрепляются втулками по принципу ножниц, а гидроцилиндр с ручкой помогает поднять ножницы на нужную высоту.

tvoygarazh.ru

Самодельные подъемные механизмы — studvesna73.ru

Без стреловых легких кранов с грузоподъемностью в пределах 1 тонны не обойтись при осуществлении различных электротехнических, монтажных и строительных работ. Благодаря их конструкции возможен монтаж устройств в различных проемах строения или на перекрытиях, а также их перемещение для удобного использования. Они отличаются легкостью сборки и установки, а при необходимости их можно быстро разобрать на составные элементы и перенести в подходящее место.

Использование таких конструкций рационально при отсутствии возможности эксплуатации других видов ГПМ. Существует множество видов кранов с различным конструктивным исполнением. Они подразделяются на стационарные и передвижные. Стреловые устройства оборудованы одним электроприводным механизмом перемещения груза. Работа крана осуществляется путем ручного управления.

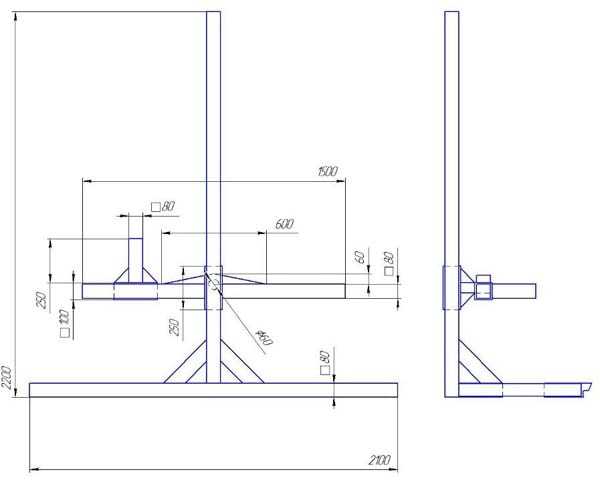

Строительный мини-кран

Самостоятельно можно создать разнообразные инструменты и приборы, столь необходимые при строительстве и других видах работ. Несмотря на то что мини-подъемный кран, своими руками сделанный, характеризуется ограниченной переносимой массой груза (не более 250 кг), такая конструкция упростит осуществление большей части строительных работ.

Главной задачей является подбор всех инструментов и деталей, необходимых для создания и последующей эксплуатации. Вес сборного устройства может доходить до 300 кг в зависимости от используемых материалов. При этом оно обладает компактными габаритами и возможностью перемещения без предварительного разбора при помощи автомобиля.

Подъемный кран своими руками: сборка

При помощи редуктора на червячной основе формируется грузовая лебедка. Он же может обеспечить создание ручного привода, упрощающего сборку стреловой лебедки. Основанием для винтовых выносных частей являются строительные опоры. Все элементы, представленные выше, составляют основу конструкции. Помимо этого, нужны барабаны для лебедок. Стоит отметить, что их самостоятельное изготовление не всем под силу, так как процесс отличается сложностью и трудоемкостью, а также необходимостью в специализированном оборудовании и опыте проведения подобных работ.

Выходом из ситуации становятся роторы от электродвигателя, которые можно использовать в роли основы, и существенно упростить поставленную задачу. Особое внимание должно уделяться соответствию размеров применяемых элементов и будущего устройства. Для этого производятся дополнительные замеры при помощи линейки.

Дополнительные элементы

Для упрощения перемещения платформа оснащается колесами. Могут пригодиться элементы от тележки транспортера. В ходе создания конструкции не стоит забывать про это дополнение, так как именно благодаря ему передвигается простейший подъемный кран, своими руками собранный. Для этого нужно только снять выносные опорные элементы, что не вызывает особых затруднений и производится за короткое время. Важно соблюдать технику безопасности, в частности стрела должна быть установлена на нулевой уровень для предотвращения потери равновесия и падения крана.

Особенности

Оптимальная высота стрелы составляет 5 метров. Для ее изготовления применяется труба диаметром около 8 см. Профиль из двух уголков монтируется в основание. Также нужно создать поворотный механизм для поворота и подъема стрелы, для этого подойдет автомобильная ступица от любого грузового транспортного средства. Для противовеса не нужны специальные материалы, так как для них можно взять стандартные кирпичи. Создать подъемный кран своими руками можно и на основе гусеничных трактов, и станины. Последний элемент можно взять от неиспользуемого станка.

Стоит отметить отсутствие необходимости в тормозе для поворотного механизма и лебедки, так как он не нужен в процессе эксплуатации крана, а работа готового устройства будет производиться на небольшой скорости.

Достоинства конструкции

Прямоугольная труба подойдет для формирования выносной конструкции опоры и общего основания. Для последнего, по мнению специалистов, станет оптимальным использование швеллера на 200. Длина упорных винтов должна находиться в пределах 50 см, за счет чего подъемный кран своими руками может монтироваться на любой поверхности, в том числе с большим количеством неровностей. Таким образом, отсутствует необходимость в подготовке участка, на котором строится здание.

Сложности иногда возникают с колесами, так как на рыхлой почве они могут плохо прокручиваться и зарываться в нее. Поэтому проведение работ желательно на твердом грунте. После завершения строительства конструкция разбирается на составные элементы для хранения.

Что можно сделать для гаража

При самостоятельном ремонте машины зачастую возникает необходимость в снятии двигателя, поэтому многие автовладельцы задаются вопросом о том, как сделать подъемный кран своими руками. Самым простым вариантом является подъемник, для создания которого потребуется ручная лебедка, стойки на треугольных опорах с колесами и поперечная труба.

На верхней части стоек при помощи сварки фиксируются крепления для трубы. К вертикальной стойке приваривается ручная лебедка, а ролики монтируются на балке, впоследствии они используются для перемещения троса. При этом не обязательно приобретать лебедку, так как можно сделать данную конструкцию самостоятельно.

Такое устройство не будет загромождать пространство, его можно разобрать, а отдельно поперечная балка и опоры не займут много места. Подъемный кран, своими руками для гаража созданный, способен поднимать и перемещать груз массой не более 800 кг. Его главным достоинством является отсутствие необходимости в приобретении дорогостоящих материалов.

Как было отмечено ранее, лебедку можно сделать самостоятельно. Для этого потребуется барабан, оснащенный тросом, его необходимо фиксировать на конструкции из труб, имеющих квадратное сечение. Малая звездочка с цепной передачей устанавливается на электроприводе, а большая — на краю барабана. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукоятью.

Для замены и ремонта большинства деталей в автомобиле требуется эстакада или яма, при их отсутствии можно воспользоваться подъемником. Несмотря на имеющиеся риски при осуществлении работ с подобным устройством, его создание оправдано экономической выгодой и практической пользой.

Мостовой подъемный кран-тележка, своими руками с лебедкой собранный, является простейшим вариантом подъемника для автомобиля, при этом машина устанавливается на платформы после поднятия на желаемую высоту. Также существует ножничная конструкция, которая отличается отсутствием возможности обрыва троса, чего не может гарантировать предыдущий вариант.

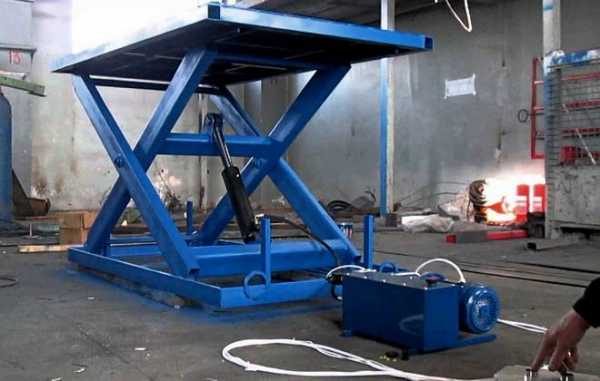

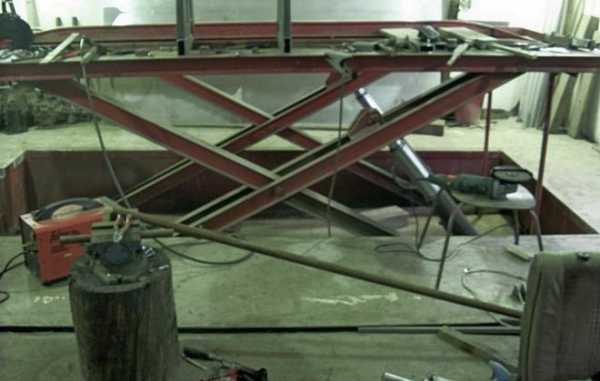

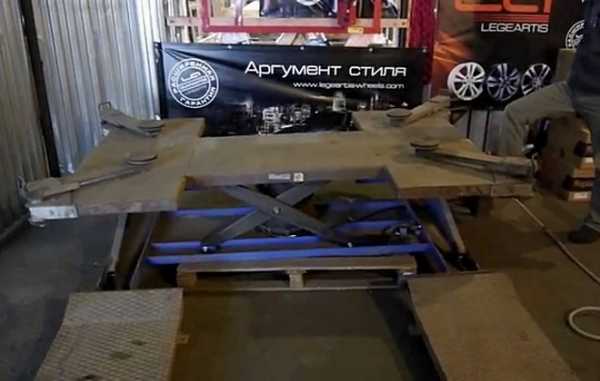

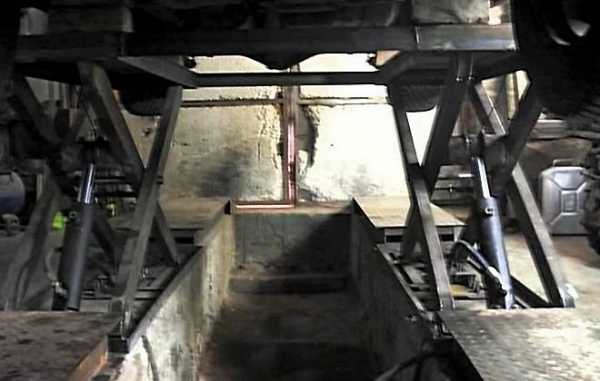

Ножничный кран

Основание и площадка ножничного подъемника изготавливаются из швеллеров. Двухсекционный распределитель, насос, втулки, гидравлический цилиндр и двутавровые балки необходимы для ножниц.

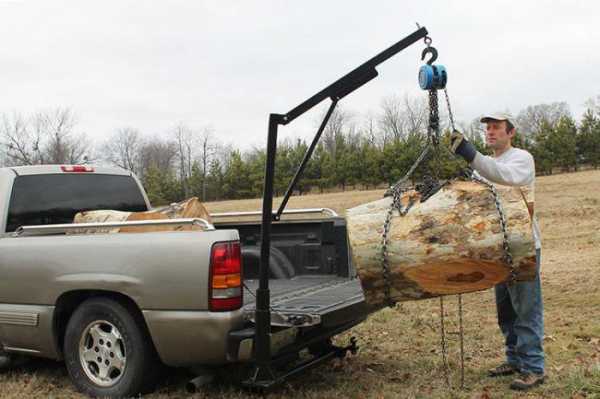

Подъемный кран на УАЗ, своими руками сделанный, способен поднимать грузы весом более 500 кг. Также по завершении работ его можно снять. Главным предназначением устройства является фиксация выдвижных опор. Основа конструкции выполняется из толстостенного квадрата, закрепляемого на раме при помощи нескольких болтов. Выдвижные поры держатся на бампере и приподнимают заднюю часть автомобиля.

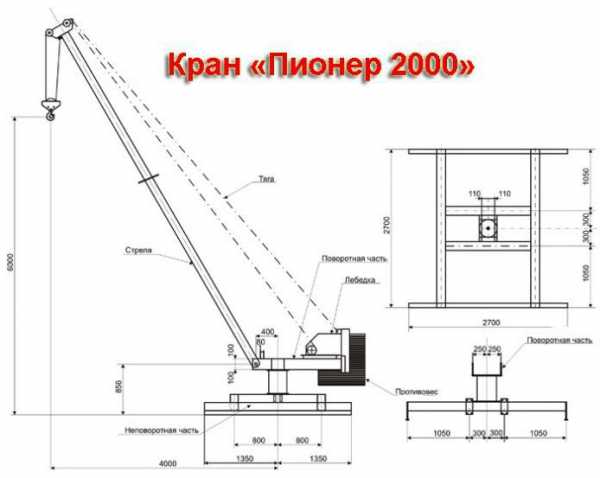

Кран “Пионер9rdquo;

Механизм позволяет упростить осуществление многих ремонтных и строительных работ, а также обеспечить проведение действий, которые не могут выполняться без дополнительных подъемных устройств. Конструкция подходит для груза с различным объемом и величиной, при этом она может устанавливаться на перекрытиях возводимых домов, в котлованах и на кровле.

Среди главных составных элементов стоит отметить поворотную и опорную рамы, электрическую лебедку, пульт управления. Устройство не вызывает сложностей в процессе использования и приложения значительных физических усилий. Управление под силу каждому человеку, даже не имеющему соответствующего опыта.

Созданием подъемных конструкций занимаются многие владельцы частных домов и дачных участков. Их распространение вызвано тем, что каждая часть механизма, независимо от ее сложности, может выполняться желаемым образом и с необходимым функционалом. Помимо перемещения тяжелых грузов, таких как монолитные блоки, подобные краны обеспечивают доставку легких предметов на большую высоту.

К сожалению, создание гидравлических устройств, как правило, не представляется возможным. Но, несмотря на это, подъемный кран (своими руками), фото которого представлено ниже, отличается простотой в эксплуатации и достаточной грузоподъемностью.

Сборка крана “Пионер9rdquo;

Многие детали можно отыскать, как ни удивительно, на свалке. Для самодельного механизма главными составляющими являются прямоугольная труба и двутавр. При этом важно, чтобы последний с легкостью помещался в трубе. Для создания телескопического узла для двутавра изготавливаются скользящие направляющие. Стоит отметить, что они должны смазываться специальными составами для уменьшения степени трения.

Для функционирования устройства также необходимы тросы с небольшим диаметром. Их можно приобрести в строительном магазине. Для закрепления поворотной и опорной рам зачастую используется швеллер. Он также обеспечивает плотный монтаж устройства на любой поверхности. Как правило, ею выступает крыша строящегося здания. В соответствии с правилами безопасности требуется изготовление прямоугольной площадки в качестве балласта, при этом она снизит вероятность проблем в то время, пока эксплуатируется подъемный кран, своими руками собранный. Электромотор, соединенный с лебедкой, используется для запуска процесса подъема.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Раздел. Дачное строительство и благоустройство

В процессе строительства очень часто приходится перемещать всевозможные грузы, строительные материалы, детали и т.д. Самые трудоемкие из этих перемещений — по вертикали. Например подъем кирпичей, ведер с раствором, блоков на строительные леса или на перекрытия второго этажа. Такие перемещения требуют больших физических и временных затрат.

Разумеется — самое простое решение — пригласить на стройку подъемный кран. Но это и дорого, и не всегда решает проблему. Так, много кирпичей на леса не поднимешь, они просто не выдержат. А поднимать по малу — с учетом стоимости работы крана и скорости укладки этого кирпича — кирпичная стенка станет попросту золотой.

Этой статьей я хочу напомнить лишь простые и общеизвестные приемы быстрого и вобщем то не слишком трудоемкого способа перемещения строительных материалов на стройке.

Самый простой из них — блок. Как он выглядет знают все и я даже не привожу его фотографию, только схемы. Смысл блока — в изменении направления применения силы. Например для блока 1 на схеме (самый простой случай, именуемый неподвижным блоком), что бы поднять груз вверх, надо тянуть трос вниз. А это уже позволит использовать собственный вес рабочего для подъема груза. Например, можно сделать на тросе несколько петлей, тогда рабочий переступая по ним как по веревочной лестнице запросто поднимет вверх груз в 50-70 килограмм практически без усилий!

Блок 2 (на схеме, подвижный блок) имеет один конец троса закрепленным неподвижно и уже позволяет увеличить усилие в два раза, и рабочий используя такой блок уже сможет поднять груз в 100 килограммов. Недостаток тот, что и трос надо тянуть вверх. Но если сочетать блок 2 с блоком 1, то поднимаемый груз может достигать двойного веса рабочего, который опять теперь можно будет использовать!

Подобное сочетание нескольких блоков типа 1 и 2 называется полиспаст. Полиспаст дает выигрыш в силе равный количеству блоков. Т.е. что бы поднять груз весом в 1000 кг, имея полиспаст в 6 подвижных и 6 неподвижных блоков, потребуется усилие в всего 85 кг!

Полиспаст — устройство довольно сложное, поэтому зачастую используют блок с двумя шкивами разного диаметра или блок на толстой оси, которая служит вторым блоком.

Так блок типа 3 (на схеме) дает выигрыш в силе равный соотношению радиусов большого и малого блоков. Примерно так же устроен всем известный ворот в колодце. Вы помните, что бревно или труба, на которое наматывается цепь или веревка значительно меньше колеса (или радиуса ручки) с помощью которого ворот вращается. Это позволяет с легкостью поднимать из колодца полное ведро воды даже детям.

Блоки и полиспасты всех типов хороши в доступны. Однако у них есть один существенный недостаток — они перемещают грузы только по вертикали. Поэтому более ценным подъемно-транспортным механизмом следует признать так называемый журавль — коромысло.

Журавль представляет собой ни что иное как знаменитый рычаг Архимеда. Хотя известен он был куда как ранее Архимеда, еще в самом древнем Египте. С помощью журавлей рабочие Египта перекачивали воду Нила в каналы и арыки.

Прелесть журавля в его простоте, крайней дешевизне и очень высокой эффективности. Мне самому пришлось его использовать. Случилось так, что щебня в подвал засыпали значительно больше, чем требуется и необходимо было поднять лишнее. Как? Таскать ведрами по лестнице? Труд крайне непродуктивный, тяжелый и неблагодарный. Пришлось срочно сделать журавль из бросовых досок и жердины. Проще всего оказалось вывесить стрелу (коромысло) журавля на крепком тросе (для транспортировки автомобиля). Теперь подъем ведра со щебнем (более 20 кг!) занимал 2-3 секунды! (дольше было грузить).

Журавль так же использует вес самого рабочего. Кроме того, можно использовать противовесы, что также облегчает подъем тяжестей.

Но самое ценное качество — он еще и перемещает груз по горизонтали! В радиусе действия своей стрелы, разумеется. Поэтому иногда есть смысл использовать журавль не только для подъема, но и для того, что бы переместить груз с места на место.

Пригодится журавль и в том случае, если требуется поднять груз на достаточно большую высоту. В этом случае, стрелу журавля подвешивают достаточно высоко, а что бы рабочий внизу смог им оперировать — к комлю привязывают прочную веревку или небольшую жердь. На конец стрелы журавля устанавливают неподвижный блок с длинной веревкой. Это позволит 1 человеку совершенно свободно поднимать грузы, например, на второй этаж. И это вместо того, что бы таскать их по лестнице или мосткам.

Подобные простейшие подъемно — транспортные механизмы позволяют значительно ускорить и облегчить такелажные и строительные работы без особых дополнительных затрат на их организацию. Примените их на своем строительстве и вы почувствуете разницу!
