Стабилизатор напряжения СГ-2С

Стабилизатор напряжения

Схема соединения электродов лампы СГ-2С со штырьками: 5 – анод; 2 – катод; 3 и 7 – перемычка.

Общие данные

Стабилитрон СГ-2C предназначен для стабилизации постоянного напряжения.
Применяется в измерительной и специальной аппаратуре.
Катод холодный. Баллон наполнен аргононеоновой смесью.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 4.

Номинальные электрические данные

Напряжение стабилизации, В 70 – 81
Напряжение зажигания, В не более 105
Ток, проходящий через стабилитрон, мА 5 – 40
Напряжение стабилизации (падение напряжения на стабилитроне) при токе, проходящем через стабилитрон, от 5 до 30 мА, В 74.5 +- 4.5
Напряжение стабилизации при токе, проходящем через стабилитрон, от 5 до 40 мА, В 75.5 +- 5.5

Предельно допустимые электрические величины

Наибольшее изменение напряжения стабилизации при изменении тока, от 5 до 30 мА, В 4.5
Наибольшее изменение напряжения стабилизации при изменении тока, от 5 до 40 мА, В 6.0
Наибольший ток, проходящий через стабилитрон, мА 40
Наименьший ток, проходящий через стабилитрон, мА 5

Параметры и цифровые данные режимов работы ламп приводятся вместе с изображением их цоколевки. В числителе указывается напряжение на данном электроде относительно катода в вольтах, в знаменателе – ток в амперах или миллиамперах. Для ламп, требующих автоматического смещения, у вывода катода указывается величина сопротивления в катоде. У двойных триодов значения параметров приводятся для одного триода. Нумерация внешних выводов соответствует виду на цоколь лампы снизу.



В “Справочнике” приняты следующие сокращения:

S – крутизна характеристики, мА/В;

Sп – крутизна преобразования, мА/В;

Sг – крутизна гетеродинной части лампы, мА/В;

Ri – внутреннее сопротивление, кОм;

K – коэффициент усиления;

Rа – сопротивление нагрузки, кОм;

Pа – максимально допустимая мощность, рассеиваемая на аноде, Вт;

Pвых – полезная мощность (получающаяся при допустимой величине коэффициента нелинейных искажений), Вт;

Cа-к – емкость анод-катод у диодов, пФ;

Cвх – входная емкость (сетка-катод у триодов и сетка-катод и экран у экранированных ламп), пФ;

Cвых – выходная емкость (анод-катод у триодов и анод-катод и экран у экранированных ламп), пФ;

Cпр – проходная емкость (управляющая сетка-анод), пФ;

Uобр – наибольшая амплитуда обратного напряжения между анодом и катодом, В;

Im – наибольший импульс выпрямленного тока (на один анод), мА;

Iв – выпрямленный ток, мА;

Uз – напряжение зажигания, В;

Uст – напряжение стабилизации (у стабилизаторов тока начало и конец стабилизации), В;

Iст – ток стабилизации, мА;

Iа – ток анода, мА;

Uа – напряжение анода, В

Uн – напряжение накала, В

Iн – ток стабилизации, А;

Is

– ток эмиссии, мА;

Зарубежные радиолампы (справочник): Дополнение, обсуждение и т.д.



oldradio.su

Стабилитрон СГ-2С | Торговый Дом НовосибирскЭнергоКомплект

Стабилизатор напряжения

 Схема соединения электродов лампы СГ-2С со штырьками: 5 — анод; 2 — катод; 3 и 7 — перемычка.

(газоразрядный стабилизатор напряжения)

Основные размеры стабилитрона СГ-2C.

Общие данные

Стабилитрон СГ-2C предназначен для стабилизации постоянного напряжения.
Применяется в измерительной и специальной аппаратуре.
Катод холодный. Баллон наполнен аргононеоновой смесью.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 4.



Номинальные электрические данные

Напряжение стабилизации, В70 — 81
Напряжение зажигания, Вне более 105
Ток, проходящий через стабилитрон, мА5 — 40
Напряжение стабилизации (падение напряжения на стабилитроне) при токе, проходящем через стабилитрон, от 5 до 30 мА, В74.5 +- 4.5
Напряжение стабилизации при токе, проходящем через стабилитрон, от 5 до 40 мА, В75.5 +- 5.5

Предельно допустимые электрические величины

Наибольшее изменение напряжения стабилизации при изменении тока, от 5 до 30 мА, В4.5
Наибольшее изменение напряжения стабилизации при изменении тока, от 5 до 40 мА, В6.0
Наибольший ток, проходящий через стабилитрон, мА40
Наименьший ток, проходящий через стабилитрон, мА5

Схема включения газового стабилизатора напряжения

В зависимости от выпрямленного напряжения U при токах нагрузки Iн не более 30 мА применяются лампы различных типов (см. технические характеристики газовых стабилизаторов). Коэффициент стабилизации для приведенной схемы равен примерно 10.



Расчетные соотношения

Для СГ-2С:

  Для СГ-3С и СГ-2П:   Для СГ4С и СГ1П:

Пример расчета

Дано: U = 200 В; Iн = 10 мА.
Выбираем лампу типа СГ-4С.
По рекомендуемым пределам тока через лампу (см. технические данные лампы) принимаем его равным 15 мА. Чем больше колебание напряжения, тем большим (в указанных пределах) берется этот ток. Сопротивление

Мощность, рассеиваемая на этом сопротивлении,



Электронные стабилизаторы напряжения

Эти устройства используются также для стабилизации выпрямленного напряжения, причем коэффициент стабилизации у них выше (несколько десятков), чем у газовых стабилизаторов, а величина тока нагрузки принципиально не ограничена и зависит от примененной регулирующей лампы. Кроме того, схема электронного стабилизатора позволяет по желанию изменять в достаточно широких пределах величину выходного напряжения.

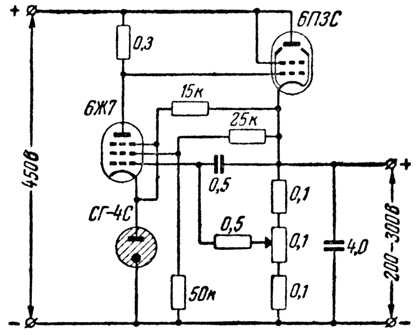

Ниже приведена одна из практических схем электронного стабилизатора напряжения.

www.sibcomplect.ru

Стабилизатор напряжения СГ-2П

Стабилизатор напряжения

Схема соединения электродов лампы СГ-2П со штырьками: 1 и 5 – анод; 2, 4 и 7 – катод; 3 и 6 – свободные.

Общие данные

Стабилитрон СГ-2П предназначен для стабилизации постоянного напряжения.
Применяется в измерительной аппаратуре, а также в супергетеродинных приемниках для стабилизации напряжения экранных сеток и анодных цепей гетеродинов.
Катод холодный. Баллон наполнен гелием.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7.

Номинальные электрические данные

Напряжение стабилизации (напряжение горения), В 108 +- 4
Напряжение зажигания, В не более 133
Изменение напряжения горения при изменении тока, проходящего через стабилитрон, от 5 до 30 мА, В не более 2.5

Предельно допустимые электрические величины

Наибольший ток, проходящий через стабилитрон, мА 30
Наименьший ток, проходящий через стабилитрон, мА 5
Наибольшая шунтирующая емкость,мкФ 0.1

Параметры и цифровые данные режимов работы ламп приводятся вместе с изображением их цоколевки. В числителе указывается напряжение на данном электроде относительно катода в вольтах, в знаменателе – ток в амперах или миллиамперах. Для ламп, требующих автоматического смещения, у вывода катода указывается величина сопротивления в катоде. У двойных триодов значения параметров приводятся для одного триода. Нумерация внешних выводов соответствует виду на цоколь лампы снизу.



В “Справочнике” приняты следующие сокращения:

S – крутизна характеристики, мА/В;

Sп – крутизна преобразования, мА/В;

Sг – крутизна гетеродинной части лампы, мА/В;

Ri – внутреннее сопротивление, кОм;

K – коэффициент усиления;

Rа – сопротивление нагрузки, кОм;

Pа – максимально допустимая мощность, рассеиваемая на аноде, Вт;

Pвых – полезная мощность (получающаяся при допустимой величине коэффициента нелинейных искажений), Вт;

Cа-к – емкость анод-катод у диодов, пФ;

Cвх – входная емкость (сетка-катод у триодов и сетка-катод и экран у экранированных ламп), пФ;

Cвых – выходная емкость (анод-катод у триодов и анод-катод и экран у экранированных ламп), пФ;

Cпр – проходная емкость (управляющая сетка-анод), пФ;

Uобр – наибольшая амплитуда обратного напряжения между анодом и катодом, В;

Im – наибольший импульс выпрямленного тока (на один анод), мА;

Iв – выпрямленный ток, мА;

Uз – напряжение зажигания, В;

Uст – напряжение стабилизации (у стабилизаторов тока начало и конец стабилизации), В;

Iст – ток стабилизации, мА;

Iа – ток анода, мА;

Uа – напряжение анода, В

Uн – напряжение накала, В

Iн – ток стабилизации, А;

Is – ток эмиссии, мА;

Зарубежные радиолампы (справочник): Дополнение, обсуждение и т.д.



oldradio.su

Стабилизатор напряжения СГ-2С. Технические характеристики

Что-то не так?
Пожалуйста, отключите Adblock.

Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.

Как добавить наш сайт в исключения AdBlock
Информация предоставлена сервером oldradio.qrz.ru

(газоразрядный стабилизатор напряжения)

Основные размеры стабилитрона СГ-2C.

Общие данные

Стабилитрон СГ-2C предназначен для стабилизации постоянного напряжения.
Применяется в измерительной и специальной аппаратуре.
Катод холодный. Баллон наполнен аргононеоновой смесью.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 4.

Номинальные электрические данные

Напряжение стабилизации, В 70 – 81
Напряжение зажигания, В не более 105
Ток, проходящий через стабилитрон, мА 5 – 40
Напряжение стабилизации (падение напряжения на стабилитроне) при токе, проходящем через стабилитрон, от 5 до 30 мА, В 74.5 +- 4.5
Напряжение стабилизации при токе, проходящем через стабилитрон, от 5 до 40 мА, В 75.5 +- 5.5

Предельно допустимые электрические величины

Наибольшее изменение напряжения стабилизации при изменении тока, от 5 до 30 мА, В 4.5
Наибольшее изменение напряжения стабилизации при изменении тока, от 5 до 40 мА, В 6.0
Наибольший ток, проходящий через стабилитрон, мА 40
Наименьший ток, проходящий через стабилитрон, мА 5
      Материал подготовлен по данным [3, с. 359-360].

www.qrz.ru

Стабилитрон СГ-2П | Торговый Дом НовосибирскЭнергоКомплект

Стабилизатор напряжения

 Схема соединения электродов лампы СГ-2П со штырьками: 1 и 5 — анод; 2, 4 и 7 — катод; 3 и 6 — свободные.

(газоразрядный стабилизатор напряжения)

Основные размеры стабилитрона СГ-2П.

Общие данные

Стабилитрон СГ-2П предназначен для стабилизации постоянного напряжения.
Применяется в измерительной аппаратуре, а также в супергетеродинных приемниках для стабилизации напряжения экранных сеток и анодных цепей гетеродинов.
Катод холодный. Баллон наполнен гелием.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7.

Номинальные электрические данные

Напряжение стабилизации (напряжение горения), В108 +- 4
Напряжение зажигания, Вне более 133
Изменение напряжения горения при изменении тока, проходящего через стабилитрон, от 5 до 30 мА, Вне более 2.5

Предельно допустимые электрические величины

Наибольший ток, проходящий через стабилитрон, мА30
Наименьший ток, проходящий через стабилитрон, мА5
Наибольшая шунтирующая емкость,мкФ0.1

Схема включения газового стабилизатора напряжения

В зависимости от выпрямленного напряжения U при токах нагрузки Iн не более 30 мА применяются лампы различных типов (см. технические характеристики газовых стабилизаторов). Коэффициент стабилизации для приведенной схемы равен примерно 10.



Расчетные соотношения

Для СГ-2С:

  Для СГ-3С и СГ-2П:   Для СГ4С и СГ1П:

Пример расчета

Дано: U = 200 В; Iн = 10 мА.
Выбираем лампу типа СГ-4С.
По рекомендуемым пределам тока через лампу (см. технические данные лампы) принимаем его равным 15 мА. Чем больше колебание напряжения, тем большим (в указанных пределах) берется этот ток. Сопротивление

Мощность, рассеиваемая на этом сопротивлении,



Электронные стабилизаторы напряжения

Эти устройства используются также для стабилизации выпрямленного напряжения, причем коэффициент стабилизации у них выше (несколько десятков), чем у газовых стабилизаторов, а величина тока нагрузки принципиально не ограничена и зависит от примененной регулирующей лампы. Кроме того, схема электронного стабилизатора позволяет по желанию изменять в достаточно широких пределах величину выходного напряжения.
Ниже приведена одна из практических схем электронного стабилизатора напряжения.

www.sibcomplect.ru

Генераторы синхронные серии СГ2 – РОСЭЛЕКТРО

Генераторы синхронные трехфазные серии СГ2 со статической системой возбуждения предназначены для работы в качестве источника трехфазного переменного тока частотой 50 Гц в стационарных установках. Приводом генератора может служить дизель, паро- и гидротурбина или электродвигатель.

Генераторы рассчитаны на номинальное напряжение 400 В.

Вид климатического исполнения – У3, О4.

Номинальный режим работы – продолжительный S1.

Конструктивное исполнение генераторов – IM1001.

Способ охлаждения генераторов – IC01.

Степень защиты генераторов – IP23.

Генераторы поставляются в комплекте с тиристорным возбудительным устройством и шкафом генераторного ввода. Тиристорное возбудительное устройство (ТВУ) обеспечивает управление генератором, а также автоматическое регулирование возбуждения синхронного генератора. Питание ТВУ осуществляется от дополнительной обмотки, уложенной в пазы статора. Включение генераторов осуществляется через шкаф генераторного ввода. Сопряжение генераторов с приводным двигателем осуществляется посредством упругой муфты.

Генераторы имеют подшипники качения с пластичной смазкой. Изоляция обмотки статора термореактивная типа «Монолит-2» класса нагревостойкости не ниже «F». Изоляция обмотки ротора класса нагревостойкости «Н». Обмотка статора имеет 4 выводных конца, расположенных в выводном устройстве. Соединение фаз -звезда. Дополнительная обмотка статора соединяется в открытый треугольник с выводом трех концов на отдельный клеммник в коробке выводов. Генераторы допускают правое и левое направление вращения. Реверс осуществляется только из состояния покоя.

Генераторы могут быть укомплектованы подшипниками SKF или FAG.

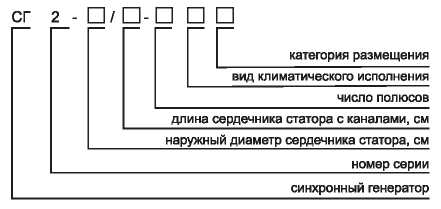

Структура условного обозначения генераторов синхронных серии СГ2


Основные характеристики генераторов синхронных серии СГ2

Тип генератораНоминальная
мощность,
кВт/кВА
Номинальная
частота
вращения,
об/мин
Ток
статора, А
КПД, %cosφ,
о.е.
Напряжение
возбуждения,
В
Ток
возбуждения,
В
ОКЗ,
о.е.
Фазное
напряжение
дополнительной
обмотки, В
Маховый
момент
ротора, кгм2
СГ2-74/25-6О4225/282100040793,20,8291640,79268
СГ2-85/18-10У3160/20060028991,30,8291560,7122116
СГ2-85/18-10О4140/17560025391,60,8271420,8122116
СГ2-85/29-10У3250/31360045392,60,8381530,73102180
СГ2-85/29-10О4225/28260040792,80,8351410,82102180
СГ2-85/18-12У31 25/1 5650022590,50,8271450,792116
СГ2-85/18-12О41 25/1 5650022590,50,8271450,792116
СГ2-85/29-12У3200/25050036191,90,8361470,8158180
СГ2-85/29-12О4180/22550032692,10,8341370,8158180
СГ2-85/45-12У3315/39450056992,50,8491470,7115280
СГ2-85/45-12О4280/35050050792,70,8461350,8115280
СГ2-74/25-6У3250/3131000452930,8311790,69268

Габаритные, установочные, присоединительные размеры и масса генераторов серии СГ2 и шкафов управления

Тип генератора
b10

b11

b30

b31

I10

I11

I30
hh31Масса генератора,
кг, не более
Масса шкафа, кг, не более
ТВУгенераторного
ввода
СГ2-74/25-6710850111560850076013154509451435±601501 55
СГ2-85/18-108009401215652450690124550010351500±701501 55
СГ2-85/29-1080094012156525608001 35550010351960±80150155
СГ2-85/18-128009401215652450690124550010351540±701501 55
СГ2-85/29-1280094012156525608001 35550010351940±801501 55
СГ2-85/45-128009401215652630934149550010352600±1001501 55

www.tvid.ru

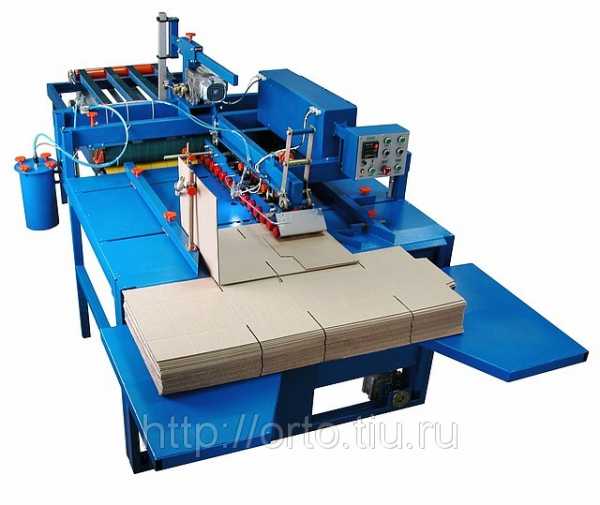

Полуавтомат для склейки гофротары СГ-2



Предназначен для полуавтоматического складывания и склеивания кроя четырех клапанного гофроящика широкого диапазона типоразмеров по боковому клапану.

Выполняются следующие операции:
Автоматическая подача заготовок в руки оператору.
Автоматическое фальцевание и нанесение клеевой дорожки.
Формирование стопы упаковок заданного количества с подбивкой и выравниванием торца.
За 5 минут перестраивается на любой типоразмер ящика.
Обслуживается 2 операторами.
В качестве клея используется дисперсия ПВА.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Скорость движения подающих лент, м/мин……регулируемая до 80
Размеры раскроя склеиваемых ящиков, мм
длина: ……max 2650……min 350
высота: ….max 1100……min 250
Подача гофрозаготовок в рабочую зону оператора……автоматическая
Грузоподъемность стола подачи гофрозаготовок в рабочую зону оператора, кг……200
Высота стопы гофрозаготовок на приемном столе, мм….600
Способ нанесения клея…. электропневматическая клеевая головка экструзионного типа, управляемая двумя оптодатчиками
Подача гофрозаготовок в машину……оператором вручную
Время перенастройки машины с одного вида гофротары на другой, мин……10
Производительность по гофроящикам №21, шт/час……1000 — 1500
Допустимая толщина гофрокартона, мм……1,5……10
Способ учета склеенных гофроящиков……электронный счетчик
Подача склеенных гофроящиков на обвязку……стопами с регулируемым количеством ящиков в стопе
Тип клея……поливинилацетатная дисперсия (клей ПВА с вязкостью 11…20сек)
Давление сжатого воздуха, атм:
– в клеевой емкости……2…4
– на подачу в пневмоцилиндр привода подвижных упоров……7…8
Электрическая мощность, кВт……3
Количество обслуживающего персонала, чел……2
Габаритные размеры, мм:
длина……4700
ширина……1800
высота……1800
Масса, кг……860



ВИДЕО

cartonbox.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
