Новая переделка аккумуляторного шуруповерта на сетевой


Как переделать аккумуляторный шуруповерт на сетевой?

Аккумуляторы на шуруповерте приходят в негодность примерно через года два.
Двигатель еще вполне рабочий, выбрасывать жалко. Замена обоих аккумуляторов стоит почти как новый шуруповерт.

Я уже как то выкладывал свою самоделку (ссылка на самоделку), и очень много в обсуждениях заметил не большие так сказать неровности.
И с напряжением небольшая проблема, и с мощностью самого шуруповерта.

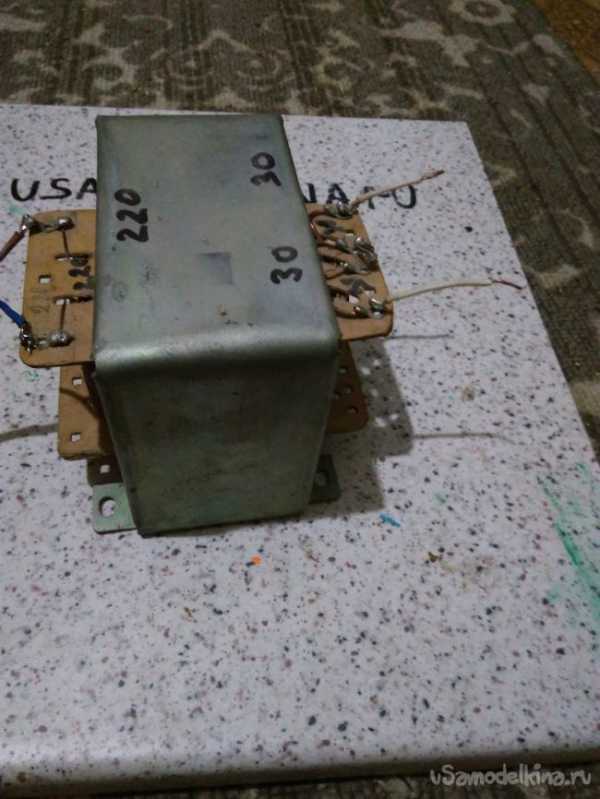

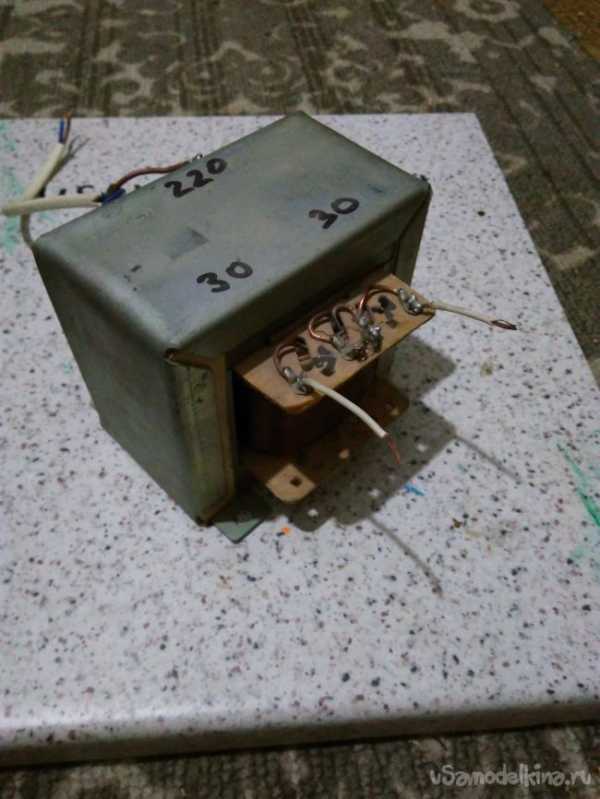

Немного подумав о силовом трансформаторе, я решил использовать входной трансформатор от не исправной микроволновой печи.
Сила тока в таком трансформаторе очень высокая, провода по диаметру провода позволяют большую нагрузку.

Правда в нем намотка проводов немного изменена, вместо первичной обмотки, идет вторичная.



Перемотка как на обычных трансформаторах практически не возможна, правда если нет специальных приспособлений.
И как на выходе трансформатора получается около 30 В переменного напряжения. Если его выровнять на постоянный ток то получится примерно 40-45 В постоянного напряжения.

Будем его стабилизировать очень простым и совсем дешёвым регулятором входного напряжения или реостатом из aliexpress.com (ссылка на али)


Разбираем блок аккумуляторов, и отсоединяем от него две верхних аккумуляторных блоков, для подсоединения с самому шуруповерту. Остальное выбрасываем.

И припаиваем к ним провода.Для начала соберем диодный мост (выпрямитель напряжения).

Четыре диода, для выпрямления тока.Я взял диоды Д 246.С максимально допустимым током 10 А.Можно и выше.
По незнанию я собрал выпрямительный мост из Д 226, так они у меня сразу же сгорели(у них допустимый ток всего 0,5А.)Так что чем мощней диоды тем лучше.

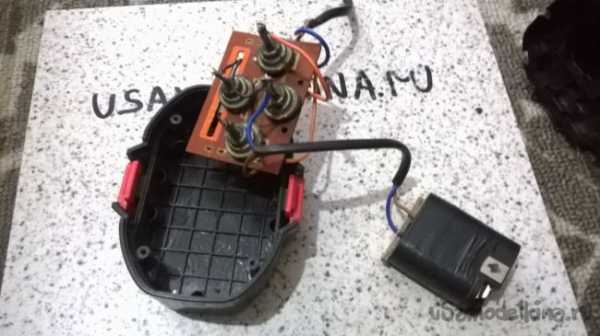

Соединим диодный мост с верхним блоком аккумуляторов.

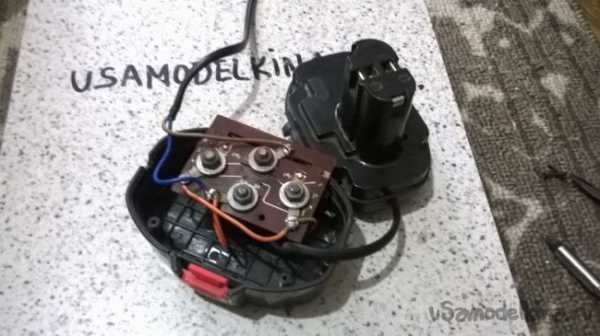

И вставляем в аккумуляторный корпус.

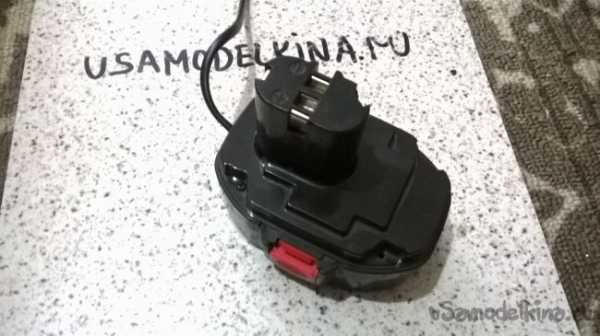

Собираем корпус, и получаем практически готовый аккумуляторный блок.

А дальше все по схеме, по регулируему блоку.
Подключаем к зажимам входное напряжение 220 В к блочку, и выход с блочка уже на вход трансформатора.

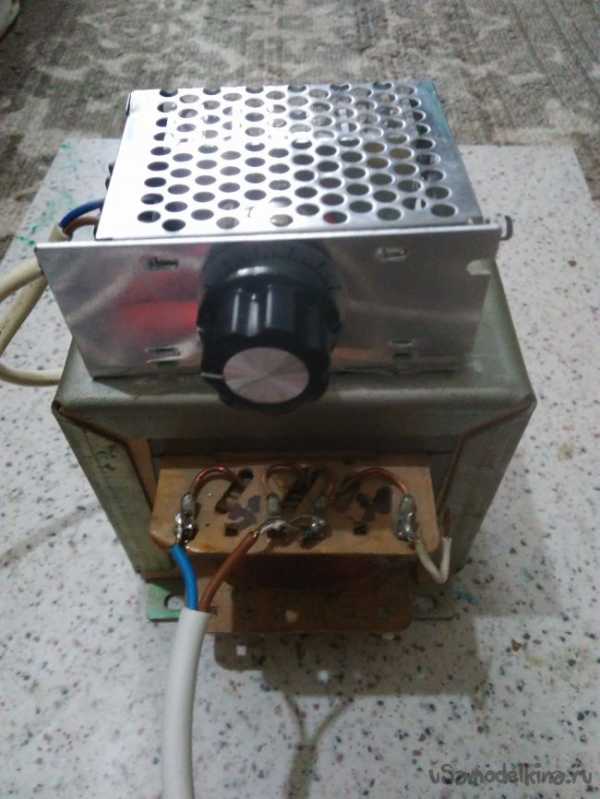

Также можно установить реостат с трансформатором в отдельный корпус, и перенести диодный мост в тот же корпус.

Добавьте врезную стандартную розетку, если желаете добавьте вольтметр. Так вы сможете регулируя напряжение, подключать практически любого напряжения испорченные шуруповерты от 6 до 21 В.

Только добавьте вилку на провод шуруповерта.
Удачи в обсуждениях!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Можно ли аккумуляторный шуруповерт переделать в сетевой?

Продлить жизнь аккумуляторному шуруповерту можно, если переделать его на сетевой Те, кто хотя бы однажды пользовался аккумуляторным шуруповертом, не могли не оценить его удобство. Не путаясь в проводах, в любой момент вы можете проникнуть прибором в труднодоступные ниши, привезти его на дачу, или вынести на улицу и подлатать детскую площадку. Но все преимущества такого прибора хороши, пока не разрядился аккумулятор.

Как переделать аккумуляторное устройство на шуруповерт от сети 220 вольт

Сегодня шуруповерт относится к приборам, которые мы очень часто используем в быту. На производстве он также незаменим. Этот прибор подходит для выполнения различных электромонтажных и строительных работ. С его помощью собирают мебель и другие предметы, конструкция которых требует наличия резьбовых соединений.

Шуруповерт с аккумуляторным приводом обладает компактностью и мобильностью. Но не все рады этим преимуществам, потому, что у прибора быстро садится аккумулятор, и приходится прерывать работы на половине пути. Поэтому, многих владельцев данного инструмента интересует вопрос, как можно переделать шуруповерт с аккумулятором на сетевой.

Для того чтобы переделать аккумуляторное устройство на сетевой шуруповерт, необходимо заранее подготовить материалы и инструменты для работы

Причиной данного решения становится еще и тот факт, что при долгом неиспользовании прибора происходит самостоятельная его разрядка аккумулятора, которая приводит к поломке шуруповерта из-за разрушения некоторых элементов. Отремонтировать вышедшую из строя батарею невозможно, а приобрести новую не всегда предоставляется возможным. Нередко комплектующие детали можно приобрести только у официальных представителей фирмы-производителя. Соответственно стоимость нового аккумулятора будет практически равна стоимости нового шуруповерта. Поэтому, некоторые умельцы приходят к решению превратить шуруповерт в сетевой.

Необходимые для этого материалы и инструменты:

  • Зарядное устройство от этого шуруповерта;
  • Его родной аккумулятор;
  • Мягкий многожильный электрический кабель;
  • Паяльник и припой;
  • Изоляционная лента;
  • Кислота.

Для начала, к клеммам зарядного устройства нужно припаять отставшие концы кабеля. Нужно знать, что медные провода кабеля с латунными контактами можно спаять лишь после того, как обработать их кислотой. Специалисты рекомендуют использовать специальный припой, но иногда используются и самые простые способы в виде обработки кислотой.

Зачем нужно переделывать шуруповерт с питанием от сети

Для того, чтобы вы без лишних проводов, в любой момент могли воспользоваться шуруповертом даже в наиболее труднодоступных местах, переделывают мобильный шуруповерт на сетевой.

Произвести такую процедуру не так уж и сложно, как это кажется на первый взгляд. При наличии соответствующих навыков и всех необходимых комплектующих, выполнение этого процесса потребуется немного времени.

Переделать аккумуляторный шуруповерт сложно, поэтому можно обратиться за помощью к мастеру

Способы переделки аккумуляторного шуруповерта в сетевой различаются по сложности. Один из них – запитка зарядки от ноутбука практически не требует знаний и умений. Для монтажа компьютерного устройства питания, вам нужно уметь обращаться с паяльником, а чтобы перепрофилировать китайский адаптер вы должны уметь обращаться с измерительным прибором. Кроме этого, существует еще несколько методов переделки аккумуляторного шуруповерта напрямую в сетевой.

А именно:

  • Используя вместо аккумулятора устройство питания от персонального компьютера;
  • Дав новую жизнь автомобильному аккумулятору;
  • Применив, как источник, блок питания от галогеновых ламп;
  • Выполнив подключение китайской платы блока питания объемом 24V.

Для башковитых умельцев произвести подобные манипуляции не составляет труда. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью знающего специалиста.

Переделка шуруповерта на сетевой с помощью зарядки от ноутбука

В случае выхода из строя аккумулятора, бытовой шуруповерт можно перевести на питание от сети методом внесения в его конструкцию некоторых изменений. Это не потребует большого расхода финансов, времени и сил.

Переделка аккумуляторного шуруповёрта на сетевой своими руками

Положительные нюансы подобного преобразования очевидны: вам не потребуется постоянно заряжать аккумулятор, и вместе с тем, уйдут вынужденные простои в работе. Ведь наименьшая продолжительность для заряда прибора составляет более 3-х часов.

Однако, решая выполнить со своим шуруповертом такое преобразование, следует понимать, что отныне для работы с ним вам понадобится наличие переменного тока. Вы уже не сможете пользоваться ним вдали от коммуникаций.

Если возникла необходимость подключить шуруповерт к сети, вы можете воспользоваться зарядкой от старого ноутбука. Она имеет схожие с шуруповертом характеристики, и ее без труда можно найти в каждом доме или мастерской. Но, все же проверьте, какое выходное напряжение показано у вашей зарядки. В данном случае подойдут зарядные на 12–19В.

Используя зарядку от ноутбука, можно произвести переделку шуруповерта на сетевой

Схема ваших действий:

  1. С вышедшего из строя аккумуляторного блока достаем непригодные батареи.
  2. Берем зарядку от ноутбука.
  3. Отрезаем разъём и зачищаем провода от изоляции.
  4. Припаиваем оголённые провода или приматываем их изолентой.
  5. Делаем в корпусе выход для провода.
  6. Собираем конструкцию.

Данная манипуляция позволит вам пользоваться шуруповертом в любую минуту, и без остановок на зарядку.

Удобный шуруповерт от сети: особенности использования

Отличный помощник в доме это аккумуляторный беспроводный шуруповерт. С этим могут согласиться практически все, кого он ни разу не подводил. Те же, у кого работа останавливалась на половине пути, имеют абсолютно другое мнение. Инструмент этот поможет вам всегда и везде, но ровно до того времени, пока аккумулятор не разрядится. К тому же, количество в нем ограничено. В моменты безделья батарея так же может испортиться. Обычно аккумуляторы живут не более трёх лет. Когда это время истекает, его приходится менять или отправить в музей устаревших вещей. Ситуацию можно, если переделать шуруповерт в сетевой. Для этого существует достаточное количество способов.

Блок питания устройства обеспечивает функцию изменения переменного тока с напряжением 220в. Стандартные шуруповерты потребляют ток постоянный, с номинальным значением в пределах 9–18В. В связи с этим, присоединение к сети выполняется при условии использования электронного трансформатора. Для этих целей больше всего подходит продукция торговых марок Toshibra и Feron.

Чтобы шуруповерт был удобным и практичным, за ним необходимо тщательно ухаживать

Сетевые трансформаторы этих брендов качественны и надежны в эксплуатации. Кроме того, они достаточно компактные, легки, не усложняют работу с инструментом. Их нагрузочные характеристики подходят к параметрам, необходимым для стандартного шуруповерта. В их конструкции есть по 2 входных и выходных провода, что позволяет обеспечить питание галогенным лампам и другим видам потребителей электроэнергии, напряжением в 12В. Однако для использования переделанного устройства нужно придерживаться некоторых правил.

Вот они:

  • Давайте прибору отдыхать по 5 минут через каждые 20;
  • Фиксируйте кабель у локтя рукой чтобы он не мешал сделать работу;
  • Очищайте блок питания от пыли;
  • Не пользуйтесь большим количеством удлинителей;
  • Нельзя использовать прибор без заземления;
  • Для высотных работ использовать переделанный прибор запрещается.

Перед каждым началом работы с переделанным прибором убедитесь в его исправности.

Как шуруповерт сделать от сети (видео)

Когда аккумуляторы перестают работать из-за того, что просто отжили свой срок, многие начинают задаваться вопросом, как можно исправить ситуацию, и переделать своими руками свой аккумуляторный старый шуруповерт в сетевой. Ведь отремонтировать батарею с разрушенным элементом уже невозможно, а стоимость нового почти равна покупке нового шуруповерта. Но рачительные и умелые хозяева придумали выход – запитать шуруповерт от сети. Некоторые смогли даже изобрести прибор, работающий одновременно и от сети, и от аккумулятора. Но лучше этого не делать.

Рано или поздно аккумуляторный шуруповерт перестает эффективно работать по причине уменьшения емкости аккумуляторов. Это естественный процесс, при котором аккумуляторы перестают нормально подзаряжаться. Как переделать шуруповерт в сетевой с питанием от компьютерного блока питания, я поясню на следующем примере. Сложного ничего нет, запаситесь терпением и инструментом и дерзайте!

Блоком питания для шуруповерта может служить БП от старого компьютера. В нем есть линия 12В, которая обычно выдает 10-15 А тока. Такой ток вполне подходит для нормального запуска и работы шуруповерта.

Если у вас нет блока питания, его можно купить б/у с рук, но будьте внимательны: проверяйте работоспособность перед покупкой, не берите БП с “писком” при включении, такой потребует замены конденсаторов; выбирайте более “тяжелый” по весу блок — в нем будут все нужные элементы и он прослужит долго. В дешевых компьютерных блоках питания упрощенные схемы, более тонкие провода и недолговечные детали. Возьмите на заметку!

Как запустить блок питания от компьютера без материнской платы? Для старта БП без материнской платы необходимо замкнуть контакты PS_ON и COM (см. рис ниже)

На схеме два вида ATX разъемов, выбирайте подходящий вам. Блок питания, как видно из рисунка, выдает 12 В, 5 В и 3 В. Это довольно мощные выводы, все они обозначены своим цветом, нам потребуются две линии: 12 В и 5 В.

Комбинации проводов: 12 В — черный и желтый (или желто-черный, смотрите характеристики БП по току на наклейке), 5 В — черный и красный.

Переводим шуруповёрт на питание от сети 220

Чтобы обеспечить хорошее прохождение тока рекомендуется либо заменить нужные провода на более толстые, либо соединить соответствующие одноцветные провода вместе.

Переделка шуруповерта на сетевой заключается в подключении толстых проводов сечением не менее 1,5 кв. мм к контактам + и — на шуруповерте с одной стороны и подключением к переделанному блоку питания с другой (контакты +12 В и 0 блока питания).

Для увеличения КПД блока питания я рекомендую обязательно нагрузить линию 5В. Нагрузкой может быть обычная автомобильная лампочка 12В мощностью 21 Вт. Для нее нужно подготовить место внутри или снаружи БП, используя подходящий патрон.

Надеюсь вам пригодиться этот опыт переделки шуруповерта в сетевой и ваш блок питания прослужит вам долго! Если вам понравилась эта статья, поделитесь ею с друзьями!

До новых встреч и удачных самоделок!

   Переделка аккумуляторного шуруповерта в сетевой

Аккумуляторный шуруповерт хорош своей автономностью. Но со временем аккумуляторы любого типа стареют и начинают плохо держать зарядку. Пользоваться шуруповертом становится практически невозможно, уже после одного-двух закрученных шурупов батарея садится.

Выходом может быть покупка новой аккумуляторной батареи. Но как правило продающееся отдельно оснащение электроинструмента дорого, и часто аккумулятор стоит столько, что поневоле задумываешься, — а не купить ли просто новый шуруповерт? Но дороговизна аксессуаров это еще полбеды. Часто их просто нет в продаже. Модель сняли с производства и всё, запчастей к ней уже не найти.

Продлить жизнь такому шуруповерту поможет переделка его из аккумуляторного в сетевой. А точнее одной из батарей (обычно с шуруповертом идет два аккумулятора) в блок питания. Таким образом, мы убиваем двух зайцев – сохраняем возможность работы от аккумулятора и запитываем шуруповерт от электрической сети.

Самое трудное в этой переделке — поиск подходящего по габаритам и электрическим параметрам блока питания. В идеале нам нужно чтобы весь блок питания или хотя бы его электронная начинка поместились в корпус батареи. Поэтому сначала рассматриваем именно этот вариант.

Первым делом замеряем габариты батареи. Лучше ее разобрать, вытащить аккумуляторы и посмотреть, померить объем внутри, так как внутреннее пространство может существенно отличаться от внешних габаритов.

Далее находим на шильдике (или в инструкции) напряжение питания шуруповерта. Самые распространенные двенадцативольтовые. Что нам на руку – блоков питания на 12 вольт тоже много. Но напряжение питания вашего шуруповерта может быть и больше, что может существенно затруднить поиск подходящего БП.

Узнать напряжение питания шурупорта не составило труда, а вот с мощностью труднее. Обычно на шуруповертах мощность не указывается, а если даже указывается, то нам лучше знать ток потребления. Ведь на блоке питания обычно пишется только на какой ток он рассчитан. Ток потребления шуруповерта можно высчитать, если известна его мощность, или замерить, если есть тестер. Но я не буду расписывать, как всё это делается, так как вполне возможно подобрать БП на глазок. Просто смотрим емкость аккумулятора и, если есть, ток зарядки зарядного устройства. У моего шуруповерта аккумуляторы были рассчитаны на 1.2 ампер-час, а зарядка выдавала ток в 2.5 ампера. Значить где-то между этими цифрами и должен быть выдаваемый ток блока питания. Естественно чем больше ток тем, лучше. Но от мощности так же зависят и габариты устройства. А как раз по размерам БП мы очень ограничены, нам надо впихнуть его в корпус от батареи.

Поэтому записываем все размеры батареи; нужное напряжение питания, в нашем случае это 12 вольт; нижний предел тока БП (он равен емкости аккумуляторной батареи, у меня это 1.2А) и отправляемся на поиски подходящего блока питания.

Несколько советов по поиску:
— импульсные блоки питания предпочтительнее трансформаторных, они легче и меньше о размерам, но иногда не рассчитаны на обычное для шуруповерта «рваное» потребление тока.
— «китайские» блоки питания часто маркируются сильно завышенными параметрами. Поэтому не доверяйте легким и маленьким БП. Техника конечно ушла далеко, но не настолько, чтобы противоречить физическим законам.
— Старые советские блоки питания предпочтительнее, но у них обратная сторона медали – низкий КПД и как следствие при хорошем токе довольно внушительные габариты.
— Подходящий блок питания легче найти на блошиных рынках и в радиолюбительских магазинах.
— При покупке очень желательно обговорить возможность возврата «если не подойдет», а дома сразу проверить работу БП, подсоединив его к шуруповерту на проводках и закрутив несколько «тяжелых» шурупов.

Купленный и проверенный блок питания разбираем. Если БП не собран на шурупах, а склеен, берем его в руку и молотком простукиваем по шву. Обычно в месте склейки корпус лопается как орех, и блок легко разбирается. Если этого не произошло, ставим в шов лезвие ножа и легоньким постукиванием молотка по ножу расщепляем пластмассу. Отпаиваем шнур и выводы от вилки.

Размещаем внутренности блока питания в пустом корпусе аккумуляторной батареи. Шнур сетевого питания выводим через отверстие в корпусе и припаиваем к входу блока питания.

Как я переделывал шуруповёрт на работу от сети

Выход блока питания припаиваем к клеммам батареи, обязательно соблюдая полярность.

Собираем корпус. Подключаем блок питания к шуруповерту и проверяем в действии.

Таким образом, у нас получился комбинированный аккумуляторно-сетевой шуруповерт, который может работать как от сети, так и от батареи.

Если блок питания не входит в корпус аккумуляторной батареи, можно встроить в ручку шуруповерта подходящее к штекеру БП гнездо, подключив его параллельно питающим выводам, и установив в разрыве плюсового провода между гнездом и выводом аккумулятора подходящий по мощности диод минусом (катодом) в сторону мотора. Такая переделка нужна, чтобы при работе от сети питающее напряжение не поступало на батарею.

При использовании материалов сайта ссылка на Домовест обязательна ! Copyright © 2006-2018

» Инструменты

Шуруповёрт от сети своими руками

Сетевой шуруповерт – как преобразовать свой инструмент?

Необходимые инструменты

Тестер

Содержание

    Сетевой шуруповерт – в чем плюс такого помощника?Выбор сетевого шуруповерта – на что обратить внимание?Как безопасно использовать шуруповерт от сети?Как сделать шуруповерт – осваиваем электрику

1 Сетевой шуруповерт – в чем плюс такого помощника?

В тот момент, когда начинающий мастер в погоне за удобством предпочитает покупать аккумуляторную дрель-шуруповерт, сетевой аналог пылится на полках дальше. Громкая и красочная реклама, обещающая большой срок службы элементов питания нового поколения, заставляет не думать о физике. Хотя каждый, кто хоть мельком знаком с электрикой, задумается о правдивости этих слов. Тем временем уже совсем скоро приходит разочарование, иногда по вине мастера, иногда из-за случайного совпадения, аккумуляторный инструмент не работает, что заставляет человека судорожно искать новую запчасть либо налаживать питание шуруповерта от сети.

Почему же так происходит? Нельзя не отметить очевидные плюсы инструмента на аккумуляторах. Он имеет небольшие габариты и вес, мобилен, а значит, может работать вдали от источников питания, позволяет добраться и осуществить крепеж в самых недоступных местах. Но что же омрачает эту картину? Аккумуляторы требуют особого ухода, регулярного использования и последующей зарядки, капризны к условиям хранения, быстро выдыхаются, а заряжаются в разы дольше, чем способны проработать. От этого нас поджидает множество неприятных сюрпризов.

Сначала мы можем радостно делать ремонт. Но со временем нам станут доставлять неудобство долгие часы зарядки. Выходом может быть приобретение двух аккумуляторов, но и это ненадолго спасет нас. Если вы не работаете с инструментом все время, то после продолжительного простоя аккумулятор потеряет свою емкость, разряжаться будет быстрее, а заряжаться полностью не сумеет. Если же халатно хранить такое питание, то можно и вовсе обнаружить вздувшийся или потекший аккумулятор, использовать который нельзя. Также отметим их высокую стоимость при отдельной покупке.

Радиотехника, электроника и схемы своими руками Блок питания для аккумуляторного шуруповёрта от сети 220 вольт

Шуруповёрт — это очень полезный инструмент, им можно сверлить, закручивать и даже нарезать резьбу. Все шуруповёрты, что я видел, были аккумуляторными, что давало большую автономность, можно работать там, где нет розетки. Обычно в комплекте идут две батареи никель-кадмиевых аккумуляторов. Но их ресурс сравнительно недолог и уже через год ёмкость сильно падает из-за порчи отдельных банок.

Батареи приходится заряжать постоянно, каждый раз перед работой, а хватает их всего лишь на полчаса и меньше. Поэтому я решил собрать к шуруповёрту сетевой блок питания от розетки 220 вольт.

В качестве основы блока питания был выбран электронный балласт для галогенок мощностью 160Вт. Он представляет собой полумостовой автогенератор на двух транзисторах MJE13009.

У данного блока питания реализована обратная связь по току, по этой причине он как минимум не запустится без нагрузки. С учётом этого факта параллельно выходу была подключена лампа накаливания мощностью 15Вт. Её функция — сознать минимальную нагрузку для БП и освещать рабочий участок сверления.

Проблему запуска электронного трансформатора можно решить также, если переделать обратную связь автогенератора с токовой на ОС по напряжению. Для этого её берут не с маленького колечка, а с выходного трансформатора. Но в данном случае приоритетом была простота переделки.

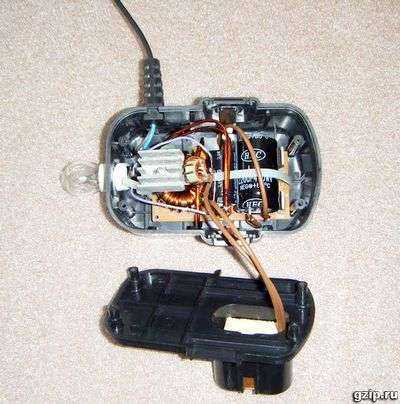

Плата блока питания размещается в корпусе аккумуляторной батареи.

Как самостоятельно переделать аккумуляторный шуруповерт в сетевой?

Её напряжение составляет 16.8 вольт. Емкость аккумуляторов составляет 1200mA/H.

Выходной трансформатор — тороидальный, выполнен на кольцевом магнитопроводе. Изначально вторичная обмотка была намотана литцендратом из нескольких проводов в термоусадке и содержала 8 витков. Новая обмотка была намотана толстым проводом, 2 по 12 витков, чтобы получить среднюю точку. Выводы трансформатора подключены к сборке из двух диодов Шоттки из БП компьютера (на фото она на радиаторе). Выход выпрямителя подключен к дросселю на кольце, с материнской платы компьютера. Электролитический конденсатор на выходе имеет ёмкость 4700мкФ, он зашунтирован керамическим конденсатором 0,1мкФ. Чтобы убрать пульсацию с частотой сети после выпрямителя на входе электронного балласта добавлен электролитический конденсатор ёмкостью 220мкФ.

На схеме зелёным цветом покзаны добавленные элементы.

Описанная доработка шуруповёрта позволила питать его непосредственно от сети 220 вольт. В разрыв цепи питания 220 Вольт установлен термистор сопротивлением 7 Ом, который сглаживает бросок тока в момент включения.

Автор: andrey michalchenkov

Как сделать шуруповерт от сети

admin — 06.02.

Шуруповёрт от сети – это мечта многих домашних мастеров. В принципе, бывает, что в домашней мастерской нет необходимости в аккумуляторном инструменте. Вы можете в любой момент иметь доступ к розетке. Конечно, иметь в руках аккумуляторный шуруповёрт удобно. Но при работе вы держите в руках, кроме самого инструмента, ещё и аккумулятор. А это будет тяжелее.

Также аккумуляторы часто бьются, ломаются. А так как в продаже вы вряд ли купите аккумулятор отдельно от шуруповёрта, то придётся ломать голову над тем, как можно обеспечить ваш шуруповёрт необходимым питанием от розетки, минуя аккумуляторные устройства.

Преимущества аккумуляторных шуруповертов

Аккумуляторные шуруповёрты очень удобны на стройке – с ними очень просто работать на крыше, в сложных условиях, где волочащиеся провода будут только мешаться и создавать лишнюю опасность. Но именно там чаще всего и происходит поломка аккумулятора – шуруповёрт упал, аккумулятор разбился, и вам придётся искать новый.

Давайте разберёмся, как сделать шуруповёрт от сети .

Замена шуруповерта обычной дрелью

Самый простой вариант – использовать в качестве шуруповёрта обычную небольшую дрель. Просто берёте биту, и зажимаете её в патрон вместо сверла. Работа с дрелью в качестве шуруповёрта потребует некоторой сноровки Дело в том, что дрель не имеет «трещотки» у шуруповёрта трещотка сработает как предохранитель, когда крепёж будет затянут. Поэтому вам нужно чётко чувствовать этот момент и отпускать кнопку. Иначе сорванные головки саморезов, испорченные биты и настроение вам гарантированы. Ещё одно отличие дрели от шуруповёрта – скорость вращения.

Если в дрели крутящий момент небольшой, а скорость вращения высокая, то у шуруповёрта – наоборот. У некоторых даже имеется возможность регулировать скорость вращения. Без высокого крутящего момента затянуть большой саморез вряд ли получится – придётся прибегать к помощи отвёртки. Поэтому дрелью обычно закручивают саморезы небольшого размера.

Не рекомендуется пользоваться в качестве шуруповёрта перфоратором, хотя его рабочие параметры крутящего момента и вращения и более приемлемы. Перфоратор имеет большое радиальное биение, с его помощью закручивать саморезы трудно.

Просто сетевой шуруповерт

Второй вариант – приобрести в магазине сетевой шуруповёрт. Они бывают нескольких типов. Первые, самые дешёвые – это та же самая электродрель, на которой установлена трещётка. Они не позиционируются как профессиональный инструмент, и с их помощью можно закручивать только мелкий крепёж. Однако наличие трещётки спасёт головки саморезов, ваши биты и нервы.

Более дорогой шуруповёрт – специализированный сетевой. Такой инструмент имеет встроенный редуктор, чаще всего планетарного типа.

Они позиционируются как профессиональный инструмент, и стоят значительно дороже.

Часто такие шуруповёрты имеют возможность закручивания больших гаек, болтов, и магазин для мелких саморезов. Этот вариант – наилучший, хотя и самый дорогой.

Переделка аккумуляторного шуруповерта в сетевой своими руками

Третий вариант – это переоборудовать аккумуляторный шуруповёрт для работы от сети. Вам потребуется знание электроники и схемотехники, так что это не для всех. Кроме того, нужно будет узнать рабочие параметры вашего аккумулятора.

Если аккумулятор разбит, то можно попросить людей на форумах домашних мастеров измерить параметры тока и напряжения аккумулятора. Это поможет вам сделать сетевой источник питания. В принципе, если вы обладаете хорошими познаниями в электронике, можете просто разобрать аккумулятор. В его конструкции будут химические элементы питания, соединённые определённым образом. Зная их тип, из названия аккумулятора, а также схему соединения, можно быстро прикинуть параметры аккумулятора. А затем собрать выпрямитель с необходимыми параметрами работы. Или даже заменить элементы в вышедшем из строя аккумуляторе. И тогда собирать выпрямитель не придется.

Видео по теме ремонта и переделки аккумуляторов

Комментариев пока нет!

Похожие статьи

shtyknozh.ru

Как аккумуляторный шуруповерт переделать в сетевой: 3 метода

Не удивительно, что почти в каждом доме или квартире  есть шуруповерт. К сожалению, аппараты на основе беспроводного источника сети часто разряжаются и ломаются. Поскольку покупать новую батарейку дорого, большинство владельцев переделывают свои аккумуляторные шуруповерты на сетевые. В статье мы расскажем, как переделать аппарат с помощью подручных деталей. Также затронем тему, почему чаще всего ломается этот вид техники. Читайте внимательнее!

1. Зачем переделывать аккумуляторный шуруповерт в сетевой?

Техника, заряжающаяся аккумулятором, периодически разряжается если ее долго не использовать. Этот факт и есть проблемой, поскольку  при частом снижении заряда в аккумуляторе портятся главные компоненты. Как результат, во время первых проявлений поломки батарейка все меньше и меньше держит заряд. В такой ситуации полную поломку детали не предотвратить, лучше либо заменить, либо поменять на новую. Кстати, стоимость первого и второго варианта будет одинаковая.

Совет: Если пользователь собирается работать с твердыми поверхностями, выбирайте устройства с параметрами вращения не ниже 20-ти Нм. Таким является механизм Sparky BR2 10.8Li-C HD.

Будет интересно почитать: Как правильно выбрать аккумуляторный шуруповерт

Вторая причина переделать прибор – качество работы. Обладатели таких устройств с легкостью подтвердят, что процесс крутящего момента иногда прерывается. Раздражает и то, что мощность не лучшего уровня – опять же, повинна частичная разрядка. Ситуацию спасает подсоединение прибора к сетевому питанию. Вот какие преимущества получим в итоге:

  1. Сократится время на подзарядке и в любой момент можно приступить к работе.
  2. Функционирование без ограничений, уверенность, что прибор не сядет на полпути к сделанному делу.
  3. Финансовую выгоду: не придется периодически менять батарейку.

Совет: На  качественной технике стоит защита от поломок, которая находится возле насадки. Такая защита есть у аппаратов  Bosch PSR 1200, Bosch GSR 12V-15.

2. Выбираем блок питания для шуруповерта

Осуществить задачу можно несколькими деталями. Например, зарядным устройством для ноутбука, такое переделывание считается простым и непритязательным. Поэтому, если дома остался ненужный сетевой блок от ноутбука, можете использовать его. Вторая деталь –  сетевой блок от компьютера. Данный вариант подразумевает некий объем знаний и умений работать с паяльником. Еще один вариант, как переделать шуруповерт на сетевой – задействовать нужную инверторную сварку. В следующем разделе подробно расскажем как осуществить задуманное всеми тремя способами.

Совет: Обратите внимание на параметры устройства. Для эффективного сверления показатель об/мин должен быть не меньше 1300. Например аппараты Bosch GSR 1440-LI и Makita DF347DWE имеют такую характеристику.

Читайте также: Что лучше выбрать – дрель или шуруповерт для дома: 3 критерия выбора

3. Процесс переделки шуруповерта

Способ № 1: реконструкция на основе блока питания ноутбука

Как уже было сказано, такой способ реконструкции считается несложным и не требует много времени. Предварительно проверьте, на какое выходное напряжение рассчитан прибор. Оптимальным вариантом станет 12-19 Вт. На следующем этапе уберите непригодные батареи из устройства шуруповерт и разберите аппарат.

  1. Отсоедините вхождение (рассчитанное на разъем ноутбука) и заскоблите провода.
  2. Возьмите контакты и просто методом пайки прикрепите их к прибору.
  3. Выберите на приборе место для провода и просверлите его. По окончанию действий складите конструкцию и проверьте на предмет работоспособности.

Читайте также: Чем отличается гайковерт от шуруповерта: 3 основные критерия

Способ № 2 (реконструкция на основе сетевого блока от компьютера)

Для такого типа реконструкции подойдет только сетевой блок  класса “АТ”. Такие приборы имеют вентиляционное отделение, а также кнопки вкл. и выкл. Сетевой блок используют на многих моделях компьютеров, поэтому найти никому ненужную деталь будет не сложно. Дальше проверьте выходной ток, он должен составлять не менее, чем 16 вольт, а мощность 300 – 30 Вт.

  1. Разберите устройство и найдите пластинку на которой закреплены проводки (плата).
  2. Отключите защиту: на плате найдите электронный компонент зеленого цвета и прикрепите к любому другому проводу черного цвета.
  3. Найдите конструкцию с двух черных, желтого и красного проводов (контакты MOLEX). Прикрепите или припаяйте удлинитель к желтому и черному  проводку, а другую часть присоедините к клеммам шуруповерта. Теперь скрутите механизм.



Читайте также: Как заменить шуруповерт обычной дрелью: 3 полезных совета

Способ №3 (реконструкция на основе инверторной сварки)

Реконструкция шуруповерта при задействовании инверторной сварки подразумевает длительные проверки и расчетов на факт работоспособности нужных деталей. Сам процесс переделывания не есть сложным, в нем придерживается такая же технология, как у предыдущих способах. Нужно просто изъять старый аккумулятор, а  на его место к контактам прикрепить шнуровое вхождение. С случае с инверторной сваркой понадобиться также установить вторичную катушку.

Читайте также: 10 лучших сетевых шуруповертов в 2017 году

На основе прочитанной статьи можно сказать, что осуществить данную цель можно разными методами. Для этого используют ряд предметов, такие как: зарядное устройство ноутбука, блок питания компьютера и инверторную сварку. Однако самой удачной и несложной реконструкция будет на основе блока питания от ноутбука. Так, не громадская деталь не будет утяжелять аппарат и долго проработает. Будьте внимательны, все действия, связанные с электротехническими приборами обязывают следовать правилам безопасности.

Смотрите видео:Переделка аккумуляторного шуруповерта на сетевой

www.moyo.ua

Переделка аккумуляторного шуруповерта в сетевой




Как переделать аккумуляторный шуруповерт на сетевой?

Аккумуляторы на шуруповерте приходят в негодность примерно через года два.

Двигатель еще вполне рабочий, выбрасывать жалко. Замена обоих аккумуляторов стоит почти, как новый шуруповерт.

Выход есть.

Нам понадобится силовой трансформатор (на выходе примерно от 20 до 22 В).

После выпрямления получается 18-19 В.

Четыре диода, для выпрямления тока. Я взял диоды Д 246. С максимально допустимым током 10 А. Можно и выше.
По незнанию я собрал выпрямительный мост из Д 226, так они у меня сразу же сгорели (у них допустимый ток всего 0,5А) Так что чем мощней диоды тем лучше.



И так берем неработающий аккумуляторный блок и вытаскиваем из него аккумуляторы. Оставим только два верхних (на них мы будем припаивать провода для запитки шуруповерта).

Собираем диодный мост (я нашел кусочек гетинакса, на нем все и разместил). В блок аккумуляторов подошел как раз, в размер.

Собираем коробочку обратно, подключаем и пользуемся. Удачи!





Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

sam.mirtesen.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
