Швеллер 24П – все характеристики и ГОСТы горячекатаного профиля + Видео

Швеллер серии 24П среди остальных профилей с П-образным поперечным сечением других типоразмеров и марок является одним из наиболее востребованных в строительстве и машиностроении. Он относится к горячекатаным стальным швеллерным изделиям, отличающимся от гнутых как внешне, так и технологией производства. Кроме того, этот профиль, как отмечено выше, является одной из серий группы швеллеров типоразмера 24, имеющих ряд одинаковых основных и близких по величине остальных характеристик.

1 Характерные особенности горячекатаных стальных швеллеров

Все швеллеры независимо от способа и материала изготовления внешне очень похожи и разительно отличаются от любых остальных металлоизделий. Однако и между разными видами швеллерной продукции есть существенные отличия. Если о них знать, то никогда не спутаешь один тип профиля с другим, что очень важно как для выбора нужного изделия, так и для его использования.

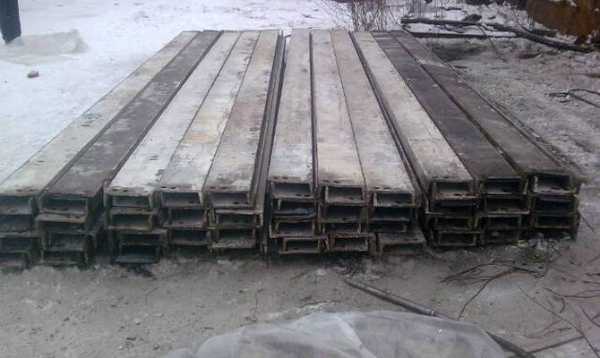

Швеллеры на производстве

Рекомендуем ознакомиться

Горячекатаные стальные швеллеры отличаются от всех прочих, включая гнутые, изготовленные тоже из стали. Все различия, включая способ изготовления, достаточно подробно рассмотрены в характеристиках швеллера № 16. Там же описаны и характерные особенности рассматриваемого профиля № 24.

2 Все ГОСТы, по которым производят профиль 24П и его соответствующие разновидности

Как отмечалось выше, изделие 24П – это только одна из серий целой группы швеллеров. Их все объединяет одна характеристика – размер высоты (то есть между внешними сторонами полок). У всех швеллеров этой группы она составляет 240 мм. В соответствии с этим названия всех профилей начинаются с цифрового индекса “24”, к которому прибавляется буквенный определенной серии. Но правильнее говорить не название, а номер швеллера. Весь ассортимент (все серии) горячекатаных профилей № 24 и их характеристики уже рассмотрены в статье “Швеллер 24”. А в рамках данного материала далее будут даны только сведения, относящиеся к изделиям серии “П”.

Швеллера 24 П по ГОСТу

Швеллеры типоразмера 24 изготавливают по нескольким стандартам. Весь их сортамент по сериям с соответствующими требованиями к форме и размерам сечения, а также к длине изделий и допустимым отклонениям от этих параметров, удельный вес 1-го погонного метра и ряд прочих характеристик представлены в ГОСТ 8240-97.

В зависимости от предназначения, а также способа и условий применения швеллера № 24 его производят, руководствуясь требованиями еще одного из ниже перечисленных стандартов:

  • ГОСТ 27772-88 – этот стандарт распространяется на различную металлопродукцию, производимую из низколегированных и углеродистых марок сталей и предназначенную для широкого использования при возведении строительных стальных конструкций со сварными, а также иными соединениями;
  • ГОСТ 535-2005 – для всех видов горячекатаного проката (сортового и фасонного) специального и общего предназначений, изготовляемого из стальных углеродистых сплавов обычного качества;
  • ГОСТ Р 55374-2012 – регламентирует производство многих видов горячекатаного металлопроката (из легированных конструкционных сталей), предназначенных для изготовления различных стальных конструкций автодорожных, железнодорожных, совмещенных, пешеходных и городских мостов, чья эксплуатация будет проходить в экстремальных климатических условиях;
  • ГОСТ 19281-89 – по нему производят различную металлопродукцию из сталей с повышенной прочностью (то есть низколегированных), используемую для болтовых, сварных либо клепаных конструкций и применяемую в изделиях;
  • ГОСТ Р 52927-2015 – для различного проката, производимого из сталей с повышенной, высокой или нормальной прочностью, который предназначен для постройки нефтегазодобывающих платформ, судов, причалов, понтонов и иных свариваемых конструкций (включая эксплуатируемые в арктических условиях).

В этих стандартах перечислены технические условия для производства проката (включая швеллеры) в соответствии с его назначением. И в названии этих ГОСТов так и указано – “Технические условия”. То есть в них приведены регламентируемые требования к качеству готовой металлопродукции и ее технические характеристики: перечень используемых для изготовления проката марок сталей, а также их химический состав; прочность и иные свойства с указанием классификации по ним.

3 Размеры, вес и другие характеристики изделия № 24П по ГОСТ 8240

Все швеллеры стандарта 8240, как отмечалось выше, делятся на серии. Всего их 5, и ознакомиться со всеми можно по ссылке “Швеллер 24”, расположенной в начале предыдущей главы. Аналогичного характера информация о сериях также дана в статье “Швеллер 40”. Деление на серии изделий стандарта 8240 произведено по их размерам и форме в поперечном сечении. Профиль 24П относится к серии “П”. Данный буквенный индекс является обозначением этой серии, а ее название  “швеллеры с параллельными гранями полок”.

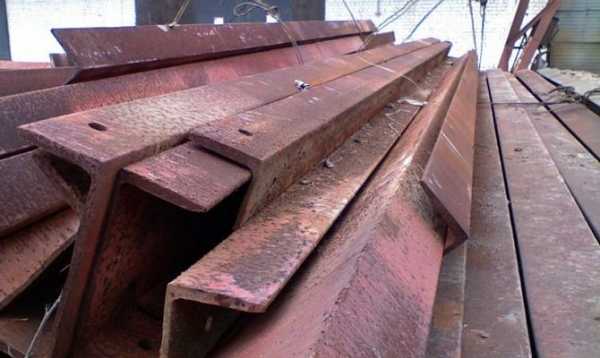

Швеллер для строительства

Номинальные размеры швеллерного проката № 24П следующие:

  • высота (h) – как и у всех профилей № 24 (независимо от серии) составляет 240 мм;
  • толщина стенки (s) – 5,6 мм;
  • ширина полок (b) – 90 мм;
  • толщина полок (t) – 10 мм;
  • радиус закругления R (между полками изделия и его стенкой) – 10,5 мм;
  • радиус закругления r (на кромке полки) – 6 мм.

При таких размерах расчетная (теоретическая) номинальная величина остальных основных характеристик следующая. У площади сечения – 30,6 см2, момента сопротивления Wx (относительно оси X–X) – 243 см3, а Wy (относительно оси Y–Y) – 39,5 см3.

А номинальный удельный вес (то есть масса 1 погонного метра) профиля № 24П – 24 кг.

При расчете этого значения удельного веса использовали среднюю плотность стали 7850 кг/м

3. В ГОСТ взята эквивалентная ей величина, равняющаяся 7,85 г/см3.

Как и весь остальной прокат по ГОСТ 8240, профили 24П обычно производят длиной в пределах 2–12 м. Однако по согласованию потребителя с заводом-изготовителем выпускаются швеллеры длиннее 12 м. В поставляемой партии профили могут быть одной из нижеследующих, регламентируемых этим стандартом, длин:

  • мерной – некоторой определенной, заранее оговоренной в заказе потребителя;
  • немерной – любой в пределах регламентируемого ГОСТ диапазона значений или не меньше оговоренной в заказе;
  • кратной мерной;
  • ограниченной в пределах длин немерных значений;
  • мерной с частью изделий немерной длины, имеющих вес не выше 5 % от суммарной массы партии, отгружаемой заказчику;
  • кратную мерной с частью изделий немерной длины, имеющих вес не выше 5 % от суммарной массы партии.

Предельно допустимые ГОСТ 8240 отклонения от номинальных значений размеров и формы сечения профиля № 24П: высота и ширина полки – в пределах ±3 мм; величина толщины полки – в пределах –0,5 мм; толщина стенки – не регламентируется; прогиб стенки швеллера ƒ – не выше 1,5 мм; величина перекоса полки изделия ∆ – не выше 1 мм.

По длине отклонения нормируются только для металлопропроката мерной и кратной ей длины. Величина этих погрешностей должна быть не выше:

  • +40 мм – для металлопроката длиной 2–8 м включительно;
  • +[5(L – 8) + 40] мм и при этом не должно превышать 100 мм – для металлопроката длиннее 8 м (параметр L – длина изделия, м).

Разрешенное ГОСТ 8240 отклонение веса одного отдельного профиля составляет ±6 %, а целой партии швеллеров равняется ±4 %. Погрешность по массе вычисляют, используя следующую методику. От фактического веса отгружаемой партии вычитают ее расчетную (теоретическую) массу. Последнюю вычисляют, умножая номинальный удельный вес профиля на его суммарный метраж в партии. При этом к суммарному метражу поставляемого проката мерной или же кратной ей длины следует прибавить 0,5 от значения суммы допустимых ГОСТом 8240 отклонений по длине изделий в партии.

4 Сравнение профиля 24П с другими сериями № 24 – как не перепутать похожие изделия?

Проще всего отличить от профилей 24У (серия называется “швеллеры с уклоном внутренних граней полок”) и 24С (“специальные”). У их полок  внутренние грани расположены под наклоном относительно друг друга и внешних граней, параллельных между собой.

Использующийся в строительстве швеллер

А спутать 24П можно с профилями 24Э (“экономичные”) и 24Л (“легкой серии”). У них тоже грани полок параллельные и выглядят эти изделия с торца так же – как показано на Рис. 1. Так что эти швеллеры внешне очень похожи на 24П, особенно 24Э. Этот профиль почти не отличить. Надо обязательно делать замеры с торца и взвешивание изделия. Ведь у 24Э номинальная ширина и толщина полок такая же, что и у 24П. А остальные размеры сечения отличаются незначительно. Так, у 24Э толщина стенки – 5,3 мм, R – 13 мм, а r – 4 мм. И номинальный удельный вес у этого профиля тоже близкий к массе 1 метра 24П и составляет 23,69 кг.

Учитывая допустимые ГОСТ 8240 отклонения по размерам, а также весу, выходит, что фактическая толщина стенки и удельная масса у 24Э и 24П могут оказаться одинаковыми. То есть надо постараться как-то определить радиусы закругления R и r – только по ним можно более менее точно идентифицировать серию Э и П.

С профилем 24Л все гораздо проще. Он отличается от серии П гораздо более (почти в 2 раза) узкими и тонкими полками: номинальные b – 55 мм, t – 6,8 мм. И толщина стенки у этой серии меньше – 4,2 мм. Эти отличия, при наличии определенного опыта, можно выявить даже визуально. Да и весит 24Л тоже почти в 2 раза меньше. Его номинальная удельная масса 13,66 кг.

tutmet.ru

Швеллер 24 Главная

Швеллер 24 — это обычный швеллер, стандартный металлопрокат, имеющий характерную п-образную форму проката для швеллера, но указаны размеры ширины швеллера — они равняются 240 мм. То есть, более правильное название швеллера этого размера можно считать: швеллер 240 мм шириной или швеллер номер 24 (швеллера часто указывают по номерам, а номер швеллера равняется его ширине в сантиметрах). Однако, ширина швеллера 24 — это не единственный признак, описывающий такой вид швеллеров. Оказывается, что швеллера под номером 24 бывают разными. И совсем не зелёными, синими, красными, а отличающимися высотой полки и уклоном внутренних граней. Как это понять?

Есть два вида швеллера 24 , отличаются они друг от друга уклоном внутренних граней швеллера. Нагляднее это можно посмотреть на чертеже швеллера 24.

чертеж швеллера 24

Чертёж швеллера 24

Первый вид швеллера 24 — модификация называется правильно: швеллер 24 с уклоном внутренних граней полок по ГОСТу 8240-72. Схема швеллера 24 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………

чертеж швеллера 24

Чертёж швеллера 24

Второй вид швеллера 24 — модификация называется правильно: швеллер 24 с параллельными гранями полок по ГОСТу 8240-72. Схема швеллера 24 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………………………..

Но это ещё не всё, как я уже говори швеллер 24 может быть изготовлен с разной высотой полки, на чертеже высота полки швеллера обозначается буквой в.

чертеж швеллера 24

Чертёж швеллера 24 полка 90

Так вот швеллер 24 имеющий ширину 240 мм выпускается либо с высотой полки 90 мм. На фото чертёж швеллера 24, с уклоном внутренних граней полок. ………………………………………………………………………………………………………………………………………………………………………………………………………………

чертеж швеллера 24

Чертёж швеллера 24 полка 95

Либо с высотой полки 95 мм. На фото чертёж швеллера 24, с уклоном внутренних граней полок. ………………………………………………………………………………………………………………………………………………………………………………………………………..

Аналогичная история и для другого вида швеллера с шириной полки 240 мм, модификации с параллельными гранями, он тоже бывает двух вариантов изготовления: с высотой полки 90 и 95 мм.

чертеж швеллера 24

Чертёж швеллера 24 с параллельными гранями и высотой полки 90 мм.

На фото чертёж швеллера 24 с параллельными гранями и высотой полки 90 мм. …………………………………………………………………………………………………………………………………………………………………………………………………………………………

чертеж швеллера 24

Чертёж швеллера 24 с параллельными гранями и высотой полки 95 мм.

На фото чертёж швеллера 24 с параллельными гранями и высотой полки 95 мм. ……………………………………………………………………………………………………………………………………………………………………………………………………………………………

Толщина швеллера 24 зависит от его модификации и на практике, когда мы говорим о толщине швеллера, то должны понимать, что обсуждаем толщину стенки его. На чертежах швеллера 24 приведенных выше, в начале статьи, мы видим что его толщина измеряется (продиктована ГОСТом) в двух местах. Это толщина стенки широкой полки швеллера (то, что мы называем шириной швеллера 24)  – S и толщина стенки узкой полки швеллера (то, что мы называем высотой швеллера 24) — t. Так вот, что касается конкретных значений толщины швеллера 24, то ГОСТом определены следующие величины.

Для швеллера 24 с уклоном внутренних граней, шириной 240 мм и высотой 90 мм, толщина швеллера определяется двумя величинами: S= 5.6 мм, t= 10.0 мм.

Для швеллера 24 с уклоном внутренних граней, шириной 240 мм и высотой 95 мм, толщина швеллера определяется двумя величинами: S= 5.6 мм, t= 10.7 мм.

Для швеллера 24 с параллельными гранями, шириной 240 мм и высотой 90 мм, толщина швеллера определяется двумя величинами: S= 5.6 мм, t= 10.0 мм.

Для швеллера 24 с параллельными гранями, шириной 240 мм и высотой 95 мм, толщина швеллера определяется двумя величинами: S= 5.6 мм, t= 10.7 мм.

То есть, как мы видим, не смотря на разную форму швеллеров 24, они достаточно хорошо унифицированы, что удобно и при изготовлении конструкций из швеллера и при оценке его веса. Однако, ВНИМАНИЕ!!! Когда мы называем толщину узкой стенки для швеллера 24 с уклоном внутренних граней полок, то толщина t оказывается условным, средним значением, выбранным примерно по середине грани полки. Ближе к концу узкой полки толщина швеллера уменьшается, а ближе к широкой полке возрастает. Смотри чертёж швеллера 24 — там понятно нарисовано.

Говоря о площади этого вида проката из металла, мы можем обсуждать либо площадь сечения швеллера 24, либо площадь поверхности швеллера 24. Часто спрашивают, зачем нужна площадь поверхности швеллера? Вроде бы при изготовлении конструкций она не очень важна, не учитывается в расчётах и не входит, как параметр в формулы. Это правда, но одним из этапов изготовления конструкций из швеллера 24, завершающим, является покраска металлоконструкций краской для защиты от коррозии. Швеллер 24 тут не исключение. А для проектирования и планирования работ по изготовлению металлоконструкции нам надо будет заранее составить и смету на покраску. Для этого и пригодится площадь поверхности швеллера (1 метра погонного), для того чтобы рассчитать площадь окраски швеллера. Площадь окраски швеллера, в свою очередь связана с расходом краски на единицу площади и сроками выполнения работ. Так что рассчитать площадь окраски швеллера 24, можно исходя из табличных данных по ГОСТу — площадь поверхности швеллера.

Но, гораздо чаще нам нужна площадь сечения швеллера 24. Замечу, что в зависимости от того, под каким углом выполняется сечение швеллера по отношению к его оси, мы получим совершенно разные значения площади сечения. На практике, обычно в расчётах и формулах используют только один вид сечения — поперечное. Когда сечение выполняется под углом 90 градусов к оси швеллера. Так вот, площадь поперечного сечения швеллера 24 зависит от конкретной модификации проката.

Для швеллера 24 с уклоном внутренних граней, шириной 240 мм и высотой 90мм, площадь поперечного сечения швеллера составляет = 30.6 кв.см.

Для швеллера 24 с уклоном внутренних граней, шириной 240 мм и высотой 95 мм, площадь поперечного сечения швеллера составляет = 32.9 кв.см.

Для швеллера 24 с параллельными гранями, шириной 240 мм и высотой 90 мм, площадь поперечного сечения швеллера составляет = 30.6 кв.см.

Для швеллера 24 с параллельными гранями, шириной 240 мм и высотой 95 мм, площадь поперечного сечения швеллера составляет = 32.9 кв.см.

Обратимся снова к чертежам. Центр тяжести швеллера — это величина так же зависящая от конкретной модификации (формы) швеллера. Так, различают центр тяжести для всех видов швеллеров, то есть если мы имеем 4 разные формы швеллера, то для каждой из них центр тяжести будет другим. Посмотрим на чертеже и выписках из ГОСТа.

Вот, снова наш швеллер 24 с уклоном внутренних граней полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 24, шириной 240 мм и высотой 90 мм — центр тяжести равен — 2.42 см. А, для швеллера 24 с высотой 95 мм, центр тяжести будет равен — 2.67 см.

Вот, снова наш швеллер 24 с параллельными гранями полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 24, шириной 240 мм и высотой 90 мм — центр тяжести равен — 2.75 см. А, для швеллера 24 с высотой 95 мм, центр тяжести будет равен — 2.85см.

У швеллера есть несколько радиусов, значение которых так же определяется ГОСТом. Выделяют важные для расчётов и формул радиусы R и r. Смотри чертёж швеллера соответствующего вида. Теперь табличные значения радиуса швеллера для каждой его модификации.

Для швеллера 24 с уклоном внутренних граней полок, шириной 240 мм и высотой 90 мм радиус R и соответственно равны 10.5 и 4.0 мм. А, для швеллера 24 с высотой 95 мм радиус R и соответственно равны 10.5 и 4.0 мм.

Для швеллера 24 с параллельными гранями полок, шириной 240 мм и высотой 90 мм радиус R и соответственно равны 10.5 и 6.0 мм. А, для швеллера 24 с высотой 95 мм радиус R и соответственно равны 10.5 и 6.05 мм.

Радиус инерции швеллера — это одна из величин, зависящих не только от формы его, но ещё и от выбранной оси координат. Как мы видим на фото чертежа швеллера 24, в машиностроении и проектировании металлоконструкций используют главным образом 2 оси: X-X и Y-Y, где X-X — это ось проходящая через середину широкой полки швеллера, перпендикулярно плоскости полки, а Y-Y ось проходящая через центр тяжести швеллера параллельно его широкой полке. Так вот значения радиусов инерции швеллера 24 для разных осей обозначаются соответственно названию каждой из осей: Rx и Ry.

Для швеллера 24 с уклоном внутренних граней полок, шириной 240 мм и высотой 90 мм радиус Rx и Ry соответственно равны 9.73 и 2.60 см. А, для швеллера 24 с высотой 95 мм радиус Rx и Ry соответственно равны 9.84 и 2.78 см.

Для швеллера 24 с параллельными гранями полок, шириной 240 мм и высотой 90 мм радиус Rx и Ry соответственно равны 9.01 и 2.77 см. А, для швеллера 24 с высотой 95 мм радиус Rx и Ry соответственно равны 9.75 и 2.85 см.

Когда задают вопрос — сколько весит швеллер 24, нужно уточнять, что же конкретно имеется в виду. Обычно, под вопросом: сколько весит швеллер 24 подразумевают немного другое, а именно: вес метра швеллера 24 (иначе, вес погонного метра швеллера, погонный вес швеллера, удельный вес швеллера, теоретический вес или расчётный, иногда называют табличный вес швеллера или вес швеллера по ГОСТу — всё это одно и то же). Действительно, как и для любых других видов металлопроката, для всех номеров швеллеров существуют стандартные табличные значения удельного веса одного метра погонного швеллера. Что касается именно веса швеллера 24 то масса одного метра (теоретический вес) зависит не от его формы, а от высоты. То есть, и швеллер 24 с параллельными гранями полок и швеллер 24 с уклоном внутренних граней полок весят одинаково, при одинаковой высоте швеллера.

Итак, ширина швеллера 240 мм. Если высота полки 904 мм, то удельный, теоретический вес швеллера 24 равен = 24.0 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера24 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.

Итак, ширина швеллера 240 мм. Если высота полки 95 мм, то удельный, теоретический вес швеллера 24 равен = 25.8 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера 24 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.





4ypakabra.ru

Швеллер 24: вес погонного метра

Швеллер относится к сортовому прокату, его размеры и свойства регулируются ГОСТами №№ 8240-97 (швеллер горячей прокатки) и 8278-83 (швеллер стальной гнутый). Такие изделия используются в тяжелой промышленности, судостроении, автомобиле- и вагоностроении, строительстве жилых домов, зданий и во многих других областях.

Ниже мы рассмотрим типы швеллера №24, плюсы и минусы каждой серии, а также особенности соединения швеллеров между собой.

Швеллер (У)

Для швеллеров, в качестве сырья, используют углеродистые и низколегированные стали различных видов. Современная промышленность осваивает изготовление швеллеров из цветных металлов, но пока их доля незначительна, поскольку в большинстве случаев, когда в металлоконструкциях применяются швеллеры, ставка идет на прочность и способность держать большие нагрузки, с чем стальные швеллерные балки успешно справляются.

Марка швеллераМасса 1 метра, кг
24 (У)24,00

Швеллер (П)

На заводе-изготовителе специальный отдел (ОТК) контролирует качество выпускаемого проката. В зависимости от точности изготовления все швеллеры разделяют на три больших группы по этому параметру:

  • серия А (высокой точности),
  • серия Б (повышенной точности),
  • серия В (обычной точности).
МаркаМасса 1 метра, кг
24 (П)24,00

Швеллер (С)

Для швеллеров специальной серии С, буквы А и В обозначают не категорию точности, а прочность изделия:

  • А — высокой прочности,
  • В — обычной прочности.

Такие швеллеры используются для автомобилестроения и вагоностроения. Существуют отдельные ГОСТы для данных отраслей, это ГОСТ 19425-74 и ГОСТ 5267.1-90, соответственно.

МаркаМасса 1 метра, кг
24 (С)44,46

Швеллер (Л)

Швеллеры облегченной серии берут самое лучшее у крепких стальных швеллеров и легкость, присущую балкам из алюминия. По ГОСТу такие швеллеры почти в два раза легче обычных швеллеров 24П, при этом дешевле и с успехом могут быть использованы в сложных конструкциях с высокой нагрузкой. Подработка дело не хитрое.

МаркаМасса 1 метра, кг
24 (Л)13,66

Швеллер(Э)

Промежуточный вариант швеллеров со своими особенностями. Такие швеллеры стоят дешевле, а весят немного легче и имеют отличающиеся размеры и радиусы закругления полок к стенке швеллера. Находят применение там, где швеллер 24П или 24У не подходит, а 24Л не приспособлен для расчетной нагрузки.

МаркаМасса 1 метра, кг
24 (Э)23,69

Соединения швеллеров

Соединять швеллеры необходимо тогда, когда без этого не обойтись. В противном случае, лучше избежать таких узлов в конструкции, потому что при сваривании швеллеров металл в местах сварки ослабнет, а действующие на швеллеры нагрузки в различных плоскостях и на скручивание не придают прочности соединению.

Простым, но самым надежным способом сварить два швеллера будет сварка стык-в-стык. Здесь плюсом выступает скорость работы, зато страдает качество.

Чтобы получить высокое качество соединения и надежность, необходимо придерживаться при сварке рекомендаций ГОСТа, начиная сварку с самых толстостенных элементов швеллеров, затем переходя к тонкостенным. Немаловажным будет сварить непрерывный шов без пропусков, т.к. в зазорах может скапливаться влага и швеллер начнет ржаветь, что приведет к постепенному разрушению узла конструкции.

stroymetcon.ru

Центр тяжести швеллера 24 Главная

Вопрос — центр тяжести швеллера 24, давайте подробнее рассмотрим. Для этого, обратимся снова к чертежам. Центр тяжести швеллера — это величина так же зависящая от конкретной модификации (формы) швеллера. Так, различают центр тяжести для всех видов швеллеров, то есть если мы имеем 4 разные формы швеллера, то для каждой из них центр тяжести будет другим. Посмотрим на чертеже и выписках из ГОСТа.

Вот, снова наш швеллер 24 с уклоном внутренних граней полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 24, шириной 240 мм и высотой 90 мм — центр тяжести равен — 2.42 см. А, для швеллера 24 с высотой 95 мм, центр тяжести будет равен — 2.67 см.

Вот, снова наш швеллер 24 с параллельными гранями полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 24, шириной 240 мм и высотой 90 мм — центр тяжести равен — 2.75 см. А, для швеллера 24 с высотой 95 мм, центр тяжести будет равен — 2.85см.

Швеллер 24 — это обычный швеллер, стандартный металлопрокат, имеющий характерную п-образную форму проката для швеллера, но указаны размеры ширины швеллера — они равняются 240 мм. То есть, более правильное название швеллера этого размера можно считать: швеллер 240 мм шириной или швеллер номер 24 (швеллера часто указывают по номерам, а номер швеллера равняется его ширине в сантиметрах). Однако, ширина швеллера 24 — это не единственный признак, описывающий такой вид швеллеров. Оказывается, что швеллера под номером 24 бывают разными. И совсем не зелёными, синими, красными, а отличающимися высотой полки и уклоном внутренних граней. Как это понять?

Больше информации про швеллер  можно найти и читать в книге Сахновский М.М. Справочник конструктора стальных сварных конструкций.. В справочнике можно узнать что такое швеллер, какие бывают швеллера, ГОСТы , характеристики , сортамент и номенклатуру швеллера. С книгой можно ознакомится , а еще можно скачать книгу бесплатно.

Есть два вида швеллера 24 , отличаются они друг от друга уклоном внутренних граней швеллера. Нагляднее это можно посмотреть на чертеже швеллера 24.

чертеж швеллера 24
Чертёж швеллера 24

Первый вид швеллера 24 — модификация называется правильно: швеллер 24 с уклоном внутренних граней полок по ГОСТу 8240-72. Схема швеллера 24 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………

чертеж швеллера 24

Чертёж швеллера 24

Второй вид швеллера 24 — модификация называется правильно: швеллер 24 с параллельными гранями полок по ГОСТу 8240-72. Схема швеллера 24 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………………………..

Но это ещё не всё, как я уже говори швеллер 24 может быть изготовлен с разной высотой полки, на чертеже высота полки швеллера обозначается буквой в.

чертеж швеллера 24
Чертёж швеллера 24 полка 90

Так вот швеллер 24 имеющий ширину 240 мм выпускается либо с высотой полки 90 мм. На фото чертёж швеллера 24, с уклоном внутренних граней полок. ………………………………………………………………………………………………………………………………………………………………………………………………………………

чертеж швеллера 24
Чертёж швеллера 24 полка 95

Либо с высотой полки 95 мм. На фото чертёж швеллера 24, с уклоном внутренних граней полок. ………………………………………………………………………………………………………………………………………………………………………………………………………..

Аналогичная история и для другого вида швеллера с шириной полки 240 мм, модификации с параллельными гранями, он тоже бывает двух вариантов изготовления: с высотой полки 90 и 95 мм.

чертеж швеллера 24

Чертёж швеллера 24 с параллельными гранями и высотой полки 90 мм.

На фото чертёж швеллера 24 с параллельными гранями и высотой полки 90 мм. …………………………………………………………………………………………………………………………………………………………………………………………………………………………

чертеж швеллера 24

Чертёж швеллера 24 с параллельными гранями и высотой полки 95 мм.

На фото чертёж швеллера 24 с параллельными гранями и высотой полки 95 мм. ………………………………………………………………………………………………………………………………………………..

4ypakabra.ru

404 – Страница не найдена

  • Москва
  • Санкт-Петербург
  • Актау и Мангистау
  • Актобе и область
  • Алматы
  • Архангельск
  • Астана
  • Астрахань и область
  • Атырау и область
  • Баку
  • Барнаул
  • Белгород
  • Брест и область
  • Брянск и область
  • Буйнакск
  • Владивосток
  • Владикавказ и область
  • Владимир
  • Волгоград
  • Вологда
  • Воронеж и область
  • Горно Алтайск
  • Грозный
  • Гудермес
  • Екатеринбург
  • Ереван
  • Ессентуки
  • Железнодорожный
  • Иваново и область
  • Ижевск
  • Иркутск
  • Казань
  • Калининград и область
  • Калуга
  • Караганда и область
  • Кемерово
  • Киев и область
  • Киров и область
  • Китай
  • Костанай и область
  • Кострома и область
  • Краснодар
  • Красноярск
  • Крым
  • Курган и область
  • Курск
  • Липецк и область
  • Магадан и область
  • Магнитогорск
  • Махачкала
  • Минск и область
  • Москва
  • Мурманск
  • Набережные Челны
  • Назрань
  • Нальчик
  • Нефтекамск
  • Нижневартовск
  • Нижний Новгород
  • Нижний Тагил
  • Новокузнецк
  • Новороссийск
  • Новосибирск и область
  • Новочеркасск
  • Омск и область
  • Орел и область
  • Оренбург
  • Павлодар и область
  • Пенза и область
  • Пермь
  • Петропавл. Камчатский
  • Петропавловск
  • Псков
  • Пятигорск
  • Ростов на Дону
  • Рязань и область
  • Самара
  • Санкт-Петербург
  • Саранск
  • Саратов
  • Севастополь
  • Семей
  • Сергиев Посад
  • Смоленск и область
  • Сочи
  • Ставрополь
  • Сургут
  • Сызрань
  • Сыктывкар
  • Таганрог
  • Тамбов и область
  • Ташкент
  • Тверь и область
  • Тольятти
  • Томск
  • Тула
  • Тюмень
  • Узбекистан
  • Улан Удэ
  • Ульяновск
  • Уральск
  • Уфа
  • Ухта
  • Хабаровск
  • Ханты Мансийск
  • Чебоксары
  • Челябинск
  • Череповец
  • Чехов
  • Шымкент
  • Электроугли
  • Элиста
  • Южно Сахалинск
  • Якутск
  • Ярославль

    metal100.ru

    Швеллер горячекатаный 24 П длина 12м



    Высота (h), мм: 240
    Ширина полки (b), мм: 90
    Толщина стенки (s), мм: 5,6
    Толщина полки (t), мм:
    Длина: 12м
    Масса 1 м, кг: 24
    Метров в тонне: 41,7
    ГОСТ: ГОСТ 8240-89

    Швеллер горячекатаный представляет собой стальной профиль П-образного сечения. Швеллер горячекатаный, поставляемый компанией «Металлосервис», соответствует всем требованиям ГОСТ 8240-89.

    Выпускаются следующие виды горячекатаных швеллеров:

    • с уклоном внутренних граней полок (У): 5; 6,5; 8; 10; 12; 14; 16; 16а; 18; 18а; 20; 22; 24; 27; 30; 40.
    • с параллельными гранями полок (П): 5П; 6,5П; 8П; 10П; 12П; 14П; 16аП; 18П; 18аП; 20П; 22П; 24П; 27П; ЗОП; 40П.

    Швеллер стальной горячекатаный ГОСТ 8240-89 как общего, так и специального назначения производится длиной от 4 до 12 м., высотой 50-400 мм , шириной полок 32-115 мм.

    Швеллер стальной горячекатаный используется при строительстве и ремонте мостов, большепролетных ферм, в колоннах, в кровельных прогонах. Кроме строительства, горячекатаные швеллеры широко применяются в различных отраслях промышленности, например, в машиностроении, станкостроении и дорожном строительстве.

    Швеллер стальной горячекатаный производится из холоднокатаной, горячекатаной, углеродистой, качественной конструкционной и низколегированной стали.

    НаименованиеСтоимостьНаличие
    Швеллер горячекатаный 24 П длина 12муточняйтеВ наличии

    Размеры, масса и количество метров в тонне швеллера горячекатаного



    Наименование h b s t Масса 1 м, кг Метров в тонне
    Швеллер горячекатаный 5 П длина 6м, 11,7м50324,474,84206,6
    Швеллер горячекатаный 5 П н/д50324,474,84206,6
    Швеллер горячекатаный 6,5 П длина 6м, 11,7м65364,47,25,9169,5
    Швеллер горячекатаный 6,5 П н/д65364,47,25,9169,5
    Швеллер горячекатаный 8 У длина 6м, 11,7м80404,5 7,47,05141,8
    Швеллер горячекатаный 8 У н/д 80404,57,47,05141,8
    Швеллер горячекатаный 10 П длина 6м, 11,7м100464,57,68,59116,4
    Швеллер горячекатаный 10 П н/д100464,57,68,59116,4
    Швеллер горячекатаный 12 У длина 12м120524,87,810,496,2
    Швеллер горячекатаный 12 П длина 6м, 12м120524,87,810,496,2
    Швеллер горячекатаный 14 У длина 12м140584,98,112,381,3
    Швеллер горячекатаный 14 П длина 12м140584,98,112,381,3
    Швеллер горячекатаный 16 У длина 12м1606458,414,270,4
    Швеллер горячекатаный 16 П длина 12м1606458,414,270,4
    Швеллер горячекатаный 18 У длина 12м180705,18,716,361,3
    Швеллер горячекатаный 18 П длина 12м180705,18,716,361,3
    Швеллер горячекатаный 20 У длина 12м200765,2918,454,3
    Швеллер горячекатаный 20 П длина 12м200765,2918,454,3
    Швеллер горячекатаный 22 У длина 12м220825,49,52147,6
    Швеллер горячекатаный 22 П длина 12м220825,49,52147,6
    Швеллер горячекатаный 24 У длина 12м240905,6102441,7
    Швеллер горячекатаный 24 П длина 12м240905,6102441,7
    Швеллер горячекатаный 27 У длина 12м27095610,527,736,1
    Швеллер горячекатаный 27 П длина 12м27095610,527,736,1
    Швеллер горячекатаный 30 У длина 12м3001006,51131,831,4
    Швеллер горячекатаный 30 П длина 12м3001006,51131,831,4
    Швеллер горячекатаный 40 У длина 11,5м400115813,548,320,7

    metallbase.com

    Швеллер 24 мм. Цена за тонну. ЦентрСталь — металлопрокат оптом.

    Наше предприятие реализует швеллер 24 с прямыми и уклонными внутренними гранями полок. Конструкционно изделие имеет П-образную форму, выполняется из сталей 09Г2С-12 и 09Г2С-15. С наших складов вы можете купить швеллер 24 ГОСТ 8240-97 партиями любого объема, включая крупный опт. На наших складах всегда в наличии партии металлопроката для обеспечения крупноптовых заказов.





    В данном прайс-листе указана на швеллер 24 мм цена за тонну. Однако, в случае, если вам необходимо рассчитать для швеллера цену за метр, вы можете либо обратиться к нашим менеджерам за расчетом стоимости, либо произвести самостоятельный подсчет по таблице соотношений, размещенной в ГОСТе.



    Габариты швеллера стального 24:

    • высота – 240 мм;
    • толщина стенки – 5,6 мм;
    • ширина полки – 90 мм;
    • толщина полки – 10 мм;
    • радиус внутреннего закругления – 10,5 мм;
    • радиус закругления – 6 ( для металлических швеллеров 24 с уклоном – 4).

    По ГОСТу швеллер горячекатаный 24 выпускается длиной 2-12 м. Может быть мерной, немерной, кратной мерной длины, а также мерной длины с немерными отрезками. Под заказ мы можем реализовать партии продукции с длиной, превышающей 12 м.

    Стандартно мы продаем швеллер 12 метров и 6 метров. Указанный параметр актуален для швеллеров П и швеллеров У.

    Швеллер 24: сортамент и характеристики

    Швеллер 24 с уклоном и без изготавливается из стали одних и тех же марок, способ изготовления также одинаков – метод горячей прокатки. В итоге, с наших станков выходят высококачественные сертифицированные металлоизделия стойкие к перепадам температур, не меняющие своих физических показателей при низких температурах. Контроль габаритов и точности форм швеллера 24 мы осуществляем по ГОСТ – на расстоянии от 500 мм от торца, толщина проверяется на торце. Разрушающие и неразрушающие испытания подтверждают высокие показатели сопротивления при физическом воздействии, а именно при точечных ударах и при симуляции постоянного высокого рабочего давления.

    Применение

    Швеллер 24, в основном, используется в строительной сфере. При возведении колонн, опор, несущих мостовых конструкций швеллер выполняет функцию основного элемента, распределяющего нагрузку на основание.

    При возведении или реконструкции шахт, тоннелей (в том путевых для автодорог и железнодорожных путей), при прокладке коллекторных сетей швеллер используется для укрепления стен и сводов, в качестве опорных балок.

    В каркасном строительстве швеллер используют в качестве основного материала. Высокая прочность сварного шва и качественные характеристики самого изделия позволяют применять его в высотном строительстве, при сооружении масштабных промышленных и муниципальных объектов. При монолитном строительстве швеллер можно применять при укладке потолочных плит. Такой армирующий материал позволяет в разы увеличить максимальную нагрузку на плиту и, соответственно, и срок ее службы.

    Отпуск продукции

    Реализуется швеллер 24 оптом и в розницу. Поставки осуществляются авто и ж/д транспортом, у нас есть опыт формирования сборных вагонов. Возможно швеллер 24 купить в Москве с отправкой в любой регион России.

    В прайс-листе на швеллер 24 цена указана за тонну, однако в нашем офисе, при необходимости, вам могут помочь рассчитать на швеллер 24 цену за метр или единицу продукции (6 и 12м). В поставку включена вся необходимая документация, подтверждающая соответствие стандартам, данные о марке стали, химическом составе и физических характеристиках.



    www.centrstal.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
