Содержание

Швеллер 8п размеры — sovetskyfilm.ru

Швеллеры г/к стальные горячекатаные это прокат П — образного сечения. Швеллеры г/к делятся на 2 вида: швеллер горячекатаный с уклоном внутренних полок с параллельными гранями полок и швеллер гнутый холоднокатаный. Швеллер горячекатанный производится двух видов точности: повышенной точности-Б и обычной точности-В. Виды и марки швеллеров завися от марки стали, из которых они изготовлены что определяет их стоимость. Швеллер широко используется при строительстве сооружений, а также в качестве каркаса и перегородок. В некоторых случиях 2 однинаковых швеллера сваривают, такой конструкцией можно заменить балку двутавровую.

из углеродистой и низколегированной стали. обозначением П — с параллельными полками и обозначением У — с уклоном внутренних граней изгтавливаются по ГОСТу 8240.

  • Швеллеры специальные для вагоностроения. обозначение В — для вагоностроения изгтавливаются по ГОСТу 5267.
  • Швеллеры специальные для тракторов. обозначение Т — для тракторов изгтавливаются по ГОСТу 5420
  • Теоретическая масса 1 погонного метра швеллера размером 5, 6.5, 8, 10, 12, 14, 16, 18, 20, 22, 24, 27, 30, 40.

    Информация

    Прайс-лист на швеллер горячекатаный

    Швеллер горячекатаный (г/к) производится по государственным стандартам, процесс изготовления подразделяется на: прокатку с учетом процента уклона угла внутренних граней (У), и прокатку с параллельными гранями полок швеллера (П).

    Как правило, получают путём горячей прокатки. Существуют особые виды металлических швеллеров, специально изготавливаемые для использования при машино – вагоностроении. Всё гениальное просто — швеллер г/к уникален с точки зрения своей широкой специализации. Он не просто применим в качестве каркаса для разных сооружений во вне заводских условиях, а также с его помощью возможна без–сварная сборка различных конструкций.

    Мы надеемся, что поставляемы нами материалы, будут лучшими из тех, что окружает Вас в процессе работе.

    По формам изготовления швеллер стальной различают: – с уклоном внутренних граней У – с параллельными гранями П – для вагоностроения В – швеллер для тракторов Т

    Швеллер горячекатаный с уклоном и с параллельными гранями изготавливается по ГОСТу 8240–89, по длине различаются мерной и немерной длины. Швеллер сортамент которого включает в себя следующие длины: 11,7м; 11м; 10м; 12м, немерного от 6–12м.

    Размеры швеллера (параллельный уклон граней): 5П; 6,5П; 8П; 10П; 12П; 14П; 16П; 18П; 20П; 22П; 24П; 27П; 30П; 40П. Размеры г/к швеллера с внутренним уклоном граней: 8У; 10У; 12У; 14У; 16У; 18У; 20У; 22У; 24У; 27У; 30У; 40У.

    Швеллер размеры и вес

    Размер швеллера. мм

    Швеллер – широко применяемое в строительстве и машиностроении изделие металлопроката с П-образным сечением.

    Благодаря особенностям внешнего конструктива, швеллер является незаменимым элементом при сооружении несущих опор, перегородок, перекрытий, мостов и др.

    Основные классы швеллеров

    Строительными нормативами швеллера делятся на несколько классов, самые распространенные из них, пользующиеся наибольшей универсальностью – швеллеры с буквенной маркировкой «П» и «У»:

    • Швеллер «П» (с параллельными гранями) — самый популярный и наиболее применяемый в строительстве тип швеллера. Применяется при строительстве дверных проемов, перегородок, возведении фундамента. Благодаря особенностям сечения гармонично сочетаем с кирпичной кладкой;
    • Швеллер «У» (с уклонными вовнутрь гранями) – не менее популярный металлопрокат.

    Выделяют и отдельные подклассы швеллеров:

    • Швеллер «Э» (экономичный) – экономичная серия швеллеров изготавливается с толщиной меньшей, чем установлено стандартами. Это решение обычно призвано уменьшить общий вес металлоконструкций. При строительстве ответственных строений не применяются;
    • Швеллер «С» (специальный) – подобная маркировка наносится при изготовлении индивидуальных заказов, выходящих за рамки стандартов;
    • Швеллер «Л» (легкий, облегченный) – облегченный швеллер, полностью подобный тому, который имеет маркировку «П», с той лишь разницей, что не применяется для тяжеловесных, ответственных строений.

    Размерные характеристики

    Ниже приведена таблица швеллеров размер которых нормируется ГОСТом 8240-97.

    Таблица швеллеров размер (горячекатный стальной уклонный швеллер) (1)

    Номер швеллера (N)

    Основные размерные характеристики, мм

    Компания ООО «Москомплект» — один из ведущих производителей и поставщиков изделий металлопроката в Москве и МО. Обратившись в нашу компанию, вы можете рассчитывать на качественный товар и услуги по демократичным ценам. Кроме того, наши менеджеры проконсультируют вас по всем сопутствующим, в том числе индивидуального характера, вопросам по любой строительной тематике.

    Поделиться с друзьями:

    • Профнастил для забора
    • Гладкая арматура
    • Решетки на окна
    • Кованые решетки на окна

    МосКомплект © 2017 moskomplekt.ru

    Что такое швеллер? Это продукт металлопроката, имеющий П-образную форму. Конструкция состоит из поперечной балки и двух параллельно расположенных граней, которые могу иметь небольшой угол. Готовые изделия производятся из углеродистой низколегированной стали, по технологии горячего проката. Благодаря своей конструкции, швеллеры обладают повышенной устойчивостью к динамическим нагрузкам, поэтому широко применяются в капитальном строительстве.

    Классификация

    Разновидности швеллера зависят от нескольких критериев. В частности, продукция подразделяется на такие группы:

    По технологии изготовления. В этом направлении выделяются две категории: гнутые и горячего проката. Отличия между изделиями заключаются в следующем: горячекатаные швеллеры имеют прямой или острый угол между поперечной балкой и вертикальными гранями, гнутые – имеют изгиб округлой формы. К этой категории можно выделить сварные конструкции, выполненные из двух сваренных уголков и H-образные, получившие название двутаврового швеллера.

    Точность проката. Здесь существуют три группы: А, Б, В, обозначающие высокую, повышенную и обычную точность соответственно.

    Прочность. Этот критерий определяет устойчивость изделия к динамическим нагрузкам. В частности, на рынке имеются изделия обычной и повышенной прочности.

    Кроме этого, швеллеры разделяются на размерные группы, где определяющими критериями являются длина и ширина изделия.

    Маркировка по нормам ГОСТ

    Если говорить о стандартизации ГОСТ. швеллеры маркируются буквенными и цифровыми обозначениями. Числовая маркировка указывает на расстояние между параллельными гранями, выраженное в сантиметрах. Литеры определяют дополнительные свойства изделия. Например:

    П – параллельное расположение внешних граней.

    У – полки расположены под уклоном.

    Л – облегчённая конструкция.

    Э – швеллеры экономичной категории.

    С – специальная продукция.

    Например, маркировка швеллера 18АП обозначает следующее: высокоточное прокатное изделие, имеющее расстояние 18 сантиметров между полками, которые расположены под прямым углом.

    Сфера применения

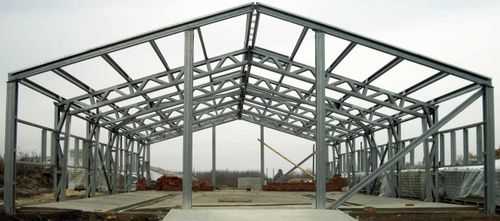

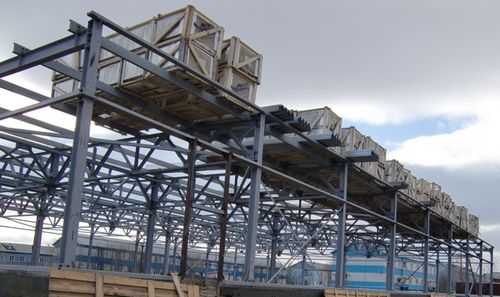

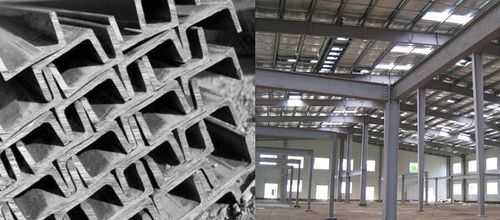

    Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.

    Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.

    Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.

    Таблицы размеров

    Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Здесь применяются стандартные типоразмеры, которые выглядят так:

    Высота изделия. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Данный параметр варьируется в пределах 50-400 мм.

    Ширина полки. Это расстояние от внешнего угла швеллера до кончика параллельных граней. Здесь играют размеры 32-115 мм.

    Толщина поперечной балки. В зависимости от категории, этот параметр составляет 4.4-8 мм.

    Толщина полок. В зависимости от маркировки изделия, толщина граней может составлять 7-13.5 мм.

    Длина стандартного швеллера не превышает 12 метров. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение. Однако такая продукция в основном изготавливается под заказ.

    С уклоном внутренних граней полок. ГОСТ 8240-97

    Толщина поперечной балки и параллельных полок.

    Не нужно объяснять, что швеллер 12П изготовленный из стали и алюминиевого сплава будет относиться к разным весовым категориям при идентичных внешних характеристиках. Кроме этого, встречаются разнополочные изделия, где профиль подразумевает наличие боковых граней разной длины. Разумеется, рассчитать массу таких изделий можно, но это требует использования специальных формул.

    Швеллеры, изготовленные по стандартным размерам, имеют вес от 4.8 до 48.3 килограмм. Согласно действующим нормам ГОСТ и европейским стандартам допускается отклонение 6.5% для каждого изделия, при условии, что разность в массе общей партии не будет превышать

    4% .

    Производители

    Швеллеры являются довольно востребованной продукцией, поэтому изготавливаются отечественными и западными компаниями. Учитывая, что производители применяют идентичные технологии, рассматривать продукцию западных компаний не имеет смысла: при аналогичном качестве, изделия отличаются более высокой стоимостью.

    Среди отечественных производителей, можно обратить внимание на продукцию таких предприятий:

    ООО «Гурьевский металлургический завод». Компания расположена в Кемеровской области и по праву считается одним из старейших заводов Сибири. История предприятия началась в 1816 году, в настоящее время функционирует сталеплавильный цех, сорто – и шаропрокатная линии.

    ОАО «Магнитогорский металлургический комбинат». Это легендарная «Магнитка9raquo; выдавшая первый металл в 1932 году. Сейчас компания является объединением из десятка сталелитейных предприятий. Нужно отметить, что ММК является лидером по производству металлопроката в российском регионе.

    ОАО «Чусовской металлургический завод». Предприятие расположено на Урале, основано князем Голицыным в 1879 году. Сейчас завод специализируется на производстве горячекатаного швеллера и другой продукции металлопроката.

    К основным предприятиям России можно отнести и «Верхнесалдинский металлургический завод». Компания специализируется на изготовлении уголков, стальных полос и швеллеров с острым углом полок по технологии горячего проката.

    Навигация по сайту

    Полезный совет

    Цементный раствор можно сделать более жирным, то есть более пластичным и удобным в работе. Для этого добавьте в него моющего средства — обязательно на основе мыла, наподобие «Фэйри», а не синтетического детергента.

    Со статьей читают:

    Все что нужно знать про трубные резьбы. Размеры. Таблицы. ГОСТ

    Размеры, вес и технические характеристики профильной трубы

    ГВЛ что это такое? Размеры и технические характеристики гипсоволокнистого листа

    Швеллеры изготавливаются нескольких форм и размеров, категоризировать которые можно так:

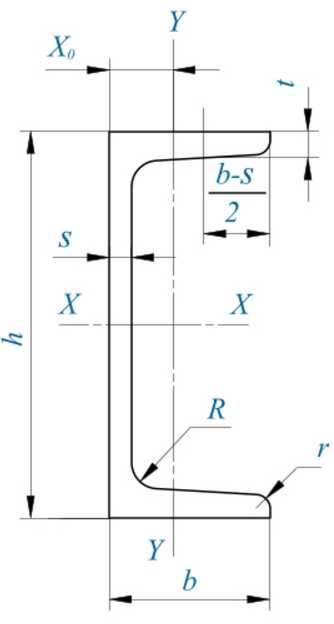

    Условные обозначения размеров поперечного сечения швеллера, используемые в таблицах:

    • h — высота швеллера;
    • b — ширина полки;
    • s — толщина стенки;
    • t — толщина полки;
    • R — радиус внутреннего закругления;
    • r — радиус закругления полки;
    • X0 — расстояние от оси Y—Y до наружной грани стенки швеллера.

    Условные обозначения к таблицам размеров швеллеров :

    • F — площадь поперечного сечения;
    • I — момент инерции;
    • W — момент сопротивления;
    • i — радиус инерции;
    • Sx — статический момент полусечения.

    Таблица с размерами швеллеров с уклоном внутренних граней полок.

    Швеллер серии с — это стальные горячекатаные швеллеры, которые бывают общего и специального назначения и могут иметь такие размеры: высота 50 — 400 мм, ширина полок 32 — 15 мм. Размеры швеллера серии с контролируются по ГОСТ 8240-97.

    Предельные отклонения параметров (размеров швеллеров) в таблице.

    Интервал значений параметра

    Свыше 80 до 200

    Свыше 200 до 400

    Толщина полки t

    Толщина стенки s

    Перекос полки D при ширине полки b. не более

    Прогиб стенки ƒ по высоте h сечения профиля, не более

    Свыше 100 до 200

    Свыше 200 до 400

    Дополнительные материалы по теме: Швеллер размеры, таблица швеллеров.


    Внимание, только СЕГОДНЯ!

    sovetskyfilm.ru

    размеры метра гнутого и вес по ГОСТ

    Швеллер – это специальное металлическое изделие, которое широко применяется в строительстве для придания наибольшей прочности возводимым конструкциям. Особенно распространено использование швеллера 8 мм в качестве опор.

    Сегодня швеллер является самым перспективным и поэтому наиболее часто используемым металлическим каркасом. Однако сортамент швеллера, произведенного по ГОСТ 8240-97, велик, поэтому в этой статье будет рассмотрен  швеллер 8 мм.

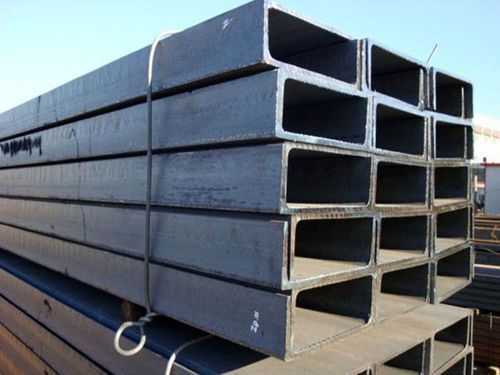

    Фото швеллера, сделанного по ГОСТ

    Производство

    Весь сортамент швеллера производится согласно ГОСТ. Швеллер 8 не является исключением и также производится по правилам ГОСТ. Весь профиль изготавливается из сплавов с добавлением конструкционной углеродистой стали. Эта сталь имеет определенную марку ст3пс. В своем химическом составе она имеет множество металлов. Также при изготовлении применяется черный металл или алюминий. Особенно часто алюминий применяется для изготовления швеллера 8.

    Весь профиль, в том числе и швеллер 8, по ГОСТ имеет общепринятые обозначения, которые говорят о способе изготовления:

    • С – специальный швеллер, не имеющий размеров, прописанных в ГОСТ. Данный сортамент производится по заказу потребителя с параметрами и материалами указанными заказчиком;
    • П – этот профиль имеет полки, параллельные основанию;
    • У – профиль с полками, расположенными под углом к основаниям;
    • Э – эконом-вариант. Производство осуществляется по ГОСТ, но используется меньшее количество металла;
    • Л – облегченный вариант. При производстве данного типа швеллера приоритет отдают алюминию;
    • В – специальная маркировка, обозначает швеллер, предназначенный для машиностроения.  Использование швеллера 8 не свойственно в машиностроении.

    Способы производства

    В соответствии с ГОСТ швеллер 8 производится двумя способами:

    • горячим прокатом;
    • холодным прокатом.

    Оба способа имеют существенные отличия, поэтому каждый из швеллеров применяется в определенном ряде случаев. Но для начала нужно более подробно объяснить каждый способ производства.

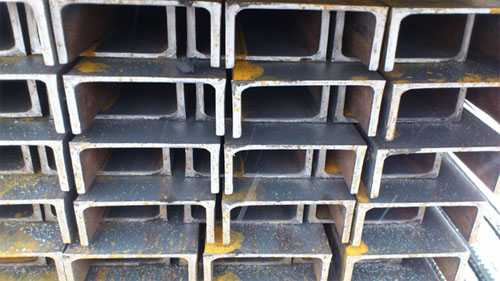

    Горячекатаный швеллер

    Исходя из названия, производится с применением высоких температур. Это необходимо для того, чтобы скрепить (сварить) полки профиля с основанием. В результате получается швеллер с острыми углами. Он способен выдерживать большие нагрузки, но при этом зачастую имеет существенную разницу в толщине каждой стенки. Горячекатаный швеллер 8 мм чаще всего используется в дверях-купе и при завершающих этапах строительства зданий. Также может служить для укрепления существующих каркасов и опор.

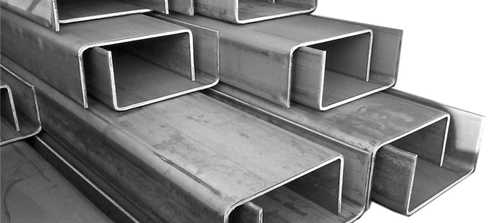

    Холоднокатаный швеллер

    Производится на специальных станках проката. Для изготовления используют цельный металлический лист, который изгибает станок. Профиль отличается тем, что имеет ровные скругленные концы. Как и предыдущий представитель, может иметь полки равной длины (равнополочный), так и разной (с уклоном на определенную полку). Имеет равную толщину всех сторон. Благодаря такому способу производства швеллер имеет более презентабельный вид, в отличие от горячекатаного. Поэтому чаще всего используется при отделочных работах. Швеллером 8 мм закрывают коммуникации. Дополнительно изолируют большое количество проводки в одном месте.

    Размеры швеллера

    Как уже было сказано ранее, весь сортамент производится в соответствии с ГОСТ 8240-97, поэтому все его размеры предусмотрены заранее. Сделано это для того, чтобы придать конструкции соответствующую прочность. Однако существует возможность сделать швеллер под заказ, при этом он помечается соответствующей буквой.
    Размеры швеллера 8:

    • ширина изделия 80 мм;
    • высота полки 40 мм;
    • толщина изделия 4,5 мм.

    В длину швеллер 8 также изготавливается определенных размеров. Они варьируется от 4 до 12 метров. Однако стандартная длина – 6 метров. Производится также длиной 4 метра, 8 метров, наиболее используемая длина – 11,75 метров. Данный диапазон длины придуман неслучайно, он обеспечивает изделию необходимую жесткость и одновременно с этим эластичность профиля. Соответственно, большая длина при данных параметрах негативно скажется на прочности швеллера (изделие становится более гибким), а меньшая длина сделает его более хрупким (ломким).

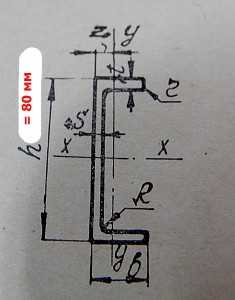

    На фото показана схема швеллера 8 в соответствии с ГОСТ 8240-97.

    Вес швеллера

    Несмотря на то, что швеллер производится из сплава металлов и обладает соответствующей прочностью, он имеет на удивление небольшую массу на один погонный метр. Это является еще одной причиной, по которой профиль так высоко ценится строителями. Но по весу сортамент швеллера делится в зависимости от способа производства (ранее указаны аббревиатуры буквы П, У). Поэтому вес швеллера 8 с прямыми полками составляет 7.051 кг/м. В то же время швеллер, произведенный под аббревиатурой «У» имеет вес 7,049 кг/м.

    Преимущества швеллера 8

    Сортамент швеллера 8 имеет огромное разнообразие. За счет современного производства сегодня можно найти профиль под свои нужды. Сортамент используется повсеместно, порой даже там, где простой человек не может себе представить. Несмотря на это,  швеллер 8 имеет свои плюсы:

    • Маленький вес. Благодаря низкому весу покупатель может транспортировать швеллер большими партиями. Также это очень удобно при работе на высоте.
    • Выдерживает огромное осевое давление и давление на изгиб. В сочетании с первым пунктом ставит профиль вне конкуренции, так как он не вызывает высокую нагрузку на фундамент.
    • Поскольку профиль изготовлен уже цельной деталью, то не придется его сваривать. Также возможно при помощи отверстий в профиле закреплять его и делать стяжки.

    • Высокое качество и, благодаря этому, точность изделия. Обеспечивает моментальное применение без рихтовки и подгонки.
    • Широта применения профиля. Швеллер 8 используется практически везде: в строительстве, отделочных работах.

    Ограничением являются только фантазия проектировщика и прочность данного профиля.

    metall.trubygid.ru

    Швеллер 8 Главная

    Швеллер 8 — это обычный швеллер, стандартный металлопрокат, имеющий характерную п-образную форму проката для швеллера, но указаны размеры ширины швеллера — они равняются 80 мм. То есть, более правильное название швеллера этого размера можно считать: швеллер 80 мм шириной или швеллер номер 8 (швеллера часто указывают по номерам, а номер швеллера равняется его ширине в сантиметрах). Однако, ширина швеллера 8 — это не единственный признак, описывающий такой вид швеллеров. Оказывается, что швеллера под номером 8 бывают разными. И совсем не зелёными, синими, красными, а отличающимися высотой полки и уклоном внутренних граней. Как это понять?

    Есть два вида швеллера 8 мм, отличаются они друг от друга уклоном внутренних граней швеллера. Нагляднее это можно посмотреть на чертеже швеллера 8.

    чертеж швеллера 8

    чертеж швеллера 8

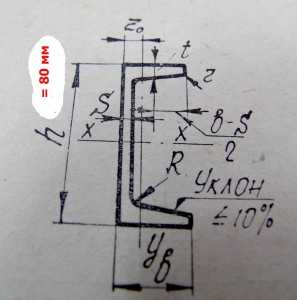

    Чертёж швеллера 8

    Первый вид швеллера 8 — модификация называется правильно: швеллер 8

    с уклоном внутренних граней полок по ГОСТу 8240-72. Схема швеллера 8 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………

    чертеж швеллера 8

    чертеж швеллера 8

    Второй вид швеллера 8 — модификация называется правильно: швеллер 8 с параллельными гранями полок по ГОСТу 8240-72. Схема швеллера 8 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………………………..

    Некоторые модификации швеллера выпускаются с разной высотой полки, на чертеже высота полки швеллера обозначается буквой в.

    чертеж швеллера 8

    чертеж швеллера 8

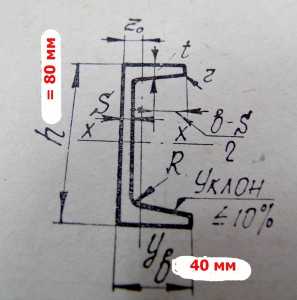

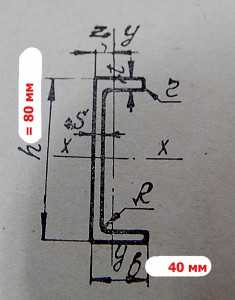

    Чертёж швеллера 8 полка 40

    Так вот швеллер 8 имеющий ширину 80 мм выпускается  с высотой полки 40 мм. На фото чертёж швеллера 8 с уклоном внутренних граней полок. ………………………………………………………………………………………………………………………………………………………………………………………………………………

    Аналогичная история и для другого вида швеллера с шириной полки 80 мм, модификации с параллельными гранями, он тоже выпускается с высотой полки b.

    чертеж швеллера 8

    чертеж швеллера 8
    Чертёж швеллера 8 с параллельными гранями и высотой полки 40 мм.

    На фото чертёж швеллера 8 с параллельными гранями и высотой полки 40 мм. …………………………………………………………………………………………………………………………………………………………………………………………………………………………

    Толщина швеллера 8 зависит от его модификации и на практике, когда мы говорим о толщине швеллера, то должны понимать, что обсуждаем толщину стенки его. На чертежах швеллера 8 приведенных выше, в начале статьи, мы видим что его толщина измеряется (продиктована ГОСТом) в двух местах. Это толщина стенки широкой полки швеллера (то, что мы называем шириной швеллера 8)  – S и толщина стенки узкой полки швеллера (то, что мы называем высотой швеллера 8) — t. Так вот, что касается конкретных значений толщины швеллера 8, то ГОСТом определены следующие величины.

    Для швеллера 8 с уклоном внутренних граней, шириной 80 мм и высотой 40 мм, толщина швеллера определяется двумя величинами: S= 4.5 мм, t= 7.40 мм.



    Для швеллера 8 с параллельными гранями, шириной 8 мм и высотой 40 мм, толщина швеллера определяется двумя величинами: S= 4.5мм, t= 7.4 мм.



    То есть, как мы видим, не смотря на разную форму швеллеров 8, они достаточно хорошо унифицированы, что удобно и при изготовлении конструкций из швеллера и при оценке его веса. Однако, ВНИМАНИЕ!!! Когда мы называем толщину узкой стенки для швеллера 8 с уклоном внутренних граней полок, то толщина t оказывается условным, средним значением, выбранным примерно по середине грани полки. Ближе к концу узкой полки толщина швеллера уменьшается, а ближе к широкой полке возрастает. Смотри чертёж швеллера 8 — там понятно нарисовано.

    Говоря о площади этого вида проката из металла, мы можем обсуждать либо площадь сечения швеллера 8, либо площадь поверхности швеллера 8. Часто спрашивают, зачем нужна площадь поверхности швеллера? Вроде бы при изготовлении конструкций она не очень важна, не учитывается в расчётах и не входит, как параметр в формулы. Это правда, но одним из этапов изготовления конструкций из швеллера 8, завершающим, является покраска металлоконструкций краской для защиты от коррозии. Швеллер 8 тут не исключение. А для проектирования и планирования работ по изготовлению металлоконструкции нам надо будет заранее составить и смету на покраску. Для этого и пригодится площадь поверхности швеллера (1 метра погонного), для того чтобы рассчитать площадь окраски швеллера. Площадь окраски швеллера, в свою очередь связана с расходом краски на единицу площади и сроками выполнения работ. Так что рассчитать площадь окраски швеллера 8, можно исходя из табличных данных по ГОСТу — площадь поверхности швеллера.

    Но, гораздо чаще нам нужна площадь сечения швеллера 8. Замечу, что в зависимости от того, под каким углом выполняется сечение швеллера по отношению к его оси, мы получим совершенно разные значения площади сечения. На практике, обычно в расчётах и формулах используют только один вид сечения — поперечное. Когда сечение выполняется под углом 90 градусов к оси швеллера. Так вот, площадь поперечного сечения швеллера 8 зависит от конкретной модификации проката.

    Для швеллера 8 с уклоном внутренних граней, шириной 80 мм и высотой 40 мм, площадь поперечного сечения швеллера составляет = 8.98 кв.см.

    Для швеллера 8 с параллельными гранями, шириной 80 мм и высотой 40 мм, площадь поперечного сечения швеллера составляет = 8.98 кв.см.

    Обратимся снова к чертежам. Центр тяжести швеллера — это величина так же зависящая от конкретной модификации (формы) швеллера. Так, различают центр тяжести для всех видов швеллеров, то есть если мы имеем 2 разные формы швеллера, то для каждой из них центр тяжести будет другим. Посмотрим на чертеже и выписках из ГОСТа.

    Вот, снова наш швеллер 8 с уклоном внутренних граней полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 8, шириной 80 мм и высотой 40 мм — центр тяжести равен — 1.31 см.

    Вот, снова наш швеллер 8 с параллельными гранями полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 8, шириной 80 мм и высотой 40 мм — центр тяжести равен — 1.38 см.

    У швеллера есть несколько радиусов, значение которых так же определяется ГОСТом. Выделяют важные для расчётов и формул радиусы R и r. Смотри чертёж швеллера соответствующего вида. Теперь табличные значения радиуса швеллера для каждой его модификации.

    Для швеллера 8 с уклоном внутренних граней полок, шириной 80 мм и высотой 40 мм радиус R и соответственно равны 6.5  и 2.5 мм.

    Для швеллера 8 с параллельными гранями полок, шириной 50 мм и высотой 40 мм радиус R и соответственно равны 6.5 и 3.5  мм.

    Радиус инерции швеллера — это одна из величин, зависящих не только от формы его, но ещё и от выбранной оси координат. Как мы видим на фото чертежа швеллера 8, в машиностроении и проектировании металлоконструкций используют главным образом 2 оси: X-X и Y-Y, где X-X — это ось проходящая через середину широкой полки швеллера, перпендикулярно плоскости полки, а Y-Y ось проходящая через центр тяжести швеллера параллельно его широкой полке. Так вот значения радиусов инерции швеллера 8 для разных осей обозначаются соответственно названию каждой из осей: Rx и Ry.

    Для швеллера 8 с уклоном внутренних граней полок, шириной 80 мм и высотой 40 мм радиус Rx и Ry соответственно равны 3.16 и 1.19 см.

    Для швеллера 8 с параллельными гранями полок, шириной 80 мм и высотой 40 мм радиус Rx и Ry соответственно равны 3.16 и 1.24 см.

    Когда задают вопрос — сколько весит швеллер 8, нужно уточнять, что же конкретно имеется в виду. Обычно, под вопросом: сколько весит швеллер 8 подразумевают немного другое, а именно: вес метра швеллера 8 (иначе, вес погонного метра швеллера, погонный вес швеллера, удельный вес швеллера, теоретический вес или расчётный, иногда называют табличный вес швеллера или вес швеллера по ГОСТу — всё это одно и то же). Действительно, как и для любых других видов металлопроката, для всех номеров швеллеров существуют стандартные табличные значения удельного веса одного метра погонного швеллера. Что касается именно веса швеллера 8 то масса одного метра (теоретический вес) зависит не от его формы, а от высоты. То есть, и швеллер 8 с параллельными гранями полок и швеллер 8 с уклоном внутренних граней полок весят одинаково, при одинаковой высоте швеллера.

    Итак, ширина швеллера 80 мм. Если высота полки 40 мм, то удельный, теоретический вес швеллера 8 равен = 7.05 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера 8 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.

    Итак, ширина швеллера 80 мм. Если высота полки 40 мм, то удельный, теоретический вес швеллера 8 равен = 7.05 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера 8 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.
