Сплавы платины – Сплавы из платины и платиновые пробы

alexxlab | 07.09.2019 | 0 | Вопросы и ответы

Содержание

Сплавы из платины и платиновые пробы

Украшения и другие ювелирные изделия «из платины» на самом деле производят из сплавов чистой платины с другими металлами. Эти дополняющие металлы принято называть «лигатурой». Как правило, из чистого металла ювелирные изделия не производят, так как они не будут обладать нужными свойствами или внешним видом. На изделиях из сплава платины с другими металлами проставляют соответствующую пробу — она обозначает долю (в процентах) чистой платины в сплаве.

В чистом виде платина представляет собой серовато-белый пластичный металл. Это один из самых инертных из известных металлов. Она не растворяется в кислотах и щелочах, за исключением «царской водки». Платиновые сплавы также имеют белый цвет и блестят. Для изготовления сплава с необходимыми свойствами, платину соединяют с еще одним или двумя компонентами, такими как: медь,

палладий, родий, рений, галлий или вольфрам. В платиновые сплавы также могут добавлять для улучшения свойств так называемые «присадочные металлы» — медь, кобальт, иридий, золото или родий. Количество примесей (непредусмотренных компонентов) не должно превышать 0,11%.

Системы платиновых проб

Аналогично золотым пробам, для платины также применяются три варианта проб: метрическая, золотниковая и каратная. Золотниковая проба использовалась для ювелирных украшений только в России, и была заменена на метрическую после 1927 года. В Западной Европе и США принято использовать каратную платиновую пробу. Все виды проб можно легко перевести из одного в другой — подробнее об этом в статье о пробах золотых сплавов. В таблице ниже — соответствие между пробами разных видов для платины:

Соответствие между системами платиновых проб

МетрическаяЗолотниковаяКаратная
Платина 9509122

Платиновые пробы, предусмотренные стандартом

По отраслевому стандарту (Постановление Правительства Российской Федерации от 18 июня 1999 г. № 643 г. Москва «О порядке опробования и клеймения изделий из драгоценных металлов») принято использовать следующие пробы для сплавов платины в метрической системе:

850, 900 и 950.

Платиновый сплав 950 пробы – 95% платины. Это самая распространенная проба, и ее чаще всего используют для изготовления ювелирных украшений.

Платиновый сплав 900 пробы – 90% платины. Используется реже, чем проба 950, но из платиновых сплавов 900 пробы также изготовляют ювелирные украшения. Правда, они могут отличаться менее ярким белым цветом и приглушенным блеском.

Платиновый сплав 850 пробы – 85% платины. Применяется довольно редко, так как ювелирные украшения из платинового сплава такой пробы невыгодно отличаются от своих собратьев более высокой пробы — они могут быть тусклыми и иметь более «серебряный» (то есть менее благородный) оттенок белого цвета.

Из прочных и упругих платиновых сплавов производят самые разные ювелирные изделия — колье, серьги, перстни в разных техниках, в том числе филиграни. Считается, что если камень-вставка закреплен именно в платиновом кольце или серьге, то ему ничего не угрожает — платина будет держать его очень «цепко».

Свойства платиновых сплавов определяются лигатурой. Так, медь придает сплаву мягкость и пластичность, а также снижает температуру плавления. Кобальт улучшает механические свойства, иридий и вольфрам повышают твердость и износостойкость изделий.

Маркировка платиновых сплавов

Сплавы из платины маркируются так: ПлМ 850 (платина + медь, 85% платины), ПлПд 900-100 (платина + палладий), и так далее (металлы могут обозначаться латинскими буквами — Pt — платина).

ВСЕ ЮВЕЛИРНЫЕ МЕТАЛЛЫ: КАТАЛОГ | ЮВЕЛИРНЫЕ МЕТАЛЛЫ — СПРАВОЧНИК

Все о платине | Все о золоте | Все о серебре | Палладий

Физико-химические свойства металла платина | Добыча платины. Основные месторождения платины | Почему изделия из платины дороже золотых? | Где применяют платину? | Проверка платины на подлинность

Поделитесь статьей с друзьями

Работы дизайнеров из каталога ЮВЕЛИРУМ

juvelirum.ru

12.1. Сплавы платины Система платина – иридий. Материалы для ювелирных изделий

12.1. Сплавы платины Система платина – иридий

Платина с иридием образует непрерывный ряд твердых растворов (рис. 12.1). При увеличении содержания иридия температура плавления сплавов повышается. Все сплавы системы платина – иридий имеют довольно узкий интервал кристаллизации. При понижении температуры происходит распад твердого раствора. Максимальная критическая температура распада составляет 975 °C, при 50 атомных % 1 г, а пределы двухфазной области при 700 °C – 7 и 99 атомных %. Сплавы платины с иридием имеют кристаллическую гранецентрированную решетку ГЦК.

Легирование платины иридием способствует резкому возрастанию твердости и прочностных характеристик сплавов (см. табл. 12.1).

Рис. 12.1. Диаграмма состояния Pt – lr.

Таблица 12.1

Твердость по Бринеллю и прочность отожжённых сплавов платины с иридием

Сплавы с 5 и 10 % Ir при холодной прокатке допускают обжатие в 75 % между промежуточными отжигами, а сплав с 25 % Ir – только в 50 %. Холодная деформация заметно повышает прочностные характеристики, но резко снижает (от 20–32 % до 2–2,5 %) относительное удлинение сплавов. Сплавы с иридием по сравнению с другими сплавами платины наиболее химически устойчивы, особенно по отношению к кислотам. Содержание платины в ювелирном сплаве составляет, как правило, не менее 95 %. В отечественной ювелирной промышленности единственным сплавом платины является сплав ПлИ5, состоящий из 95 % Pt и 5 % Ir. Температура плавления сплава на диаграмме состояния составляет около 1790 °C. Сплав при высокой температуре является однородным твердым раствором. С понижением температуры (ниже 700 °C) происходит распад твердого раствора.

Механические свойства сплавов в холоднодеформированном и отожженном состояниях приведены в табл. 12.2 и 12.3. За рубежом для изготовления ювелирных изделий также используются в основном сплавы платины 950-й пробы. Так, хорошо зарекомендовал себя сплав состава: 95 % Pt, 4,5 % Pd и 0,5 % Ir. Добавки палладия снижают температуру плавления, повышают пластичность, улучшают обрабатываемость и ковкость сплавов платины, осветляют их цвет.

Таблица 12.2

Свойства сплавов Pt – lr в холоднодеформированном состоянии (протяжка с обжатием 50 %)

Таблица 12.3

Свойства сплавов Pt – Ir в отожженном состоянии

В последнее время за рубежом кроме сплавов 950-й пробы стали широко применяться сплавы платины 900-й и 850-й проб. Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Температура плавления сплавов платины: использование физических параметров металла.



Температура плавления платины является важным физическим параметром металла, учитывающимся при использовании чистого материала и формировании сплавов на его основе.

Сплавы платины широко используются в жизни человека

Физические и химические параметры платины

Драгоценный химический элемент с атомным номером 78 представляет собой металл высокой плотности серого оттенка. В зависимости от угла освещения он может переливаться белым цветом. Металл обладает высокой пластичностью, инертностью к воздействию реагентов.

Платина была известна человечеству еще до нашей эры, ее использовали в Древнем Египте для изготовления украшений, дошедших до наших дней в форме артефактов. Племена инков применяли ее в качестве материала для изготовления изделий.

Но спустя много веков химический элемент был снова открыт, благодаря испанским путешественникам, которые осваивали Южную Америку. Даже название химического элемента происходит от испанского слова, обозначающего «маленькое серебро».

Поначалу платину принимали за «лунный металл», но в отличие от серебра температура ее плавления составляет 1772 °C. Со временем было обнаружено свойство металла: образовывать соединение с золотом. Этот факт повлек серию подделок монет и ювелирных изделий.

Драгоценный металл образует самородки, что обусловлено невысокой химической активностью. Основная добыча платины связана с месторождениями никелевых, медных руд. Основное производство платины (80%) сосредоточено в Южной Африке. Незначительное содержание металла в земной коре определяет объемы сырья на рынке.

Платина — химически устойчивый благородный элемент. Он обладает высоким показателем сопротивления к коррозии даже в особых условиях.

Практическое использование физических параметров металла

Платина используется в качестве:

  • каталитического преобразователя;
  • материала для лабораторного оборудования;
  • для производства стоматологических приборов;
  • ювелирного материала.

Свойство металла плавиться при нагревании до высокой температуры применяется в устройствах с особыми условиями эксплуатации. Для повышения прочности и твердости материала в состав добавляют родий и иридий.

Поверхностные окисные соединения химического элемента отличаются высокой прочностью, а адсорбированный металлом кислород даже при длительной откачке невозможно удалить с поверхности. Температура плавления соединения близка 1770 °C.

  1. Платину используют в автомобилестроении в качестве нейтрализатора вредных веществ, образующихся при сгорании топлива. Благодаря этому в выхлопных газах остается водяной пар и углекислый газ.
  2. Металл применяется в технологическом процессе производства бензина, а его соединение с кислородом — для очистки растительных масел. В лабораторных условиях проволока из тугоплавкой платины применяется для изготовления электродов, емкостей для термогравиметрического анализа.
  3. Плавильный тигель в классическом варианте имеет цилиндрическую форму или конфигурацию усеченного конуса. Тигли из платины используются в технологическом процессе, связанном с применением плавиковой кислоты с целью получения результатов исследований высокой химической точности.

Основным требованием к материалу, используемому при проведении анализов, является химическая инертность при нагревании до 1000 градусов. В этом случае платина выступает отличным металлом, выдерживающим испытания с максимально точным результатом.



Температуру плавления химического элемента используют при установлении единицы измерения скорости света. Ее определяют с помощью оптического оборудования, по данным кривой охлаждения химически чистого металла при температуре, близкой к переходу платины в жидкое состояние.

При нагревании платина переходит в жидкое состояние

При впаивании материала в стекло различных марок его предварительно разогревают и через проделанное отверстие с помощью пинцета протягивают проволоку. Тугоплавкая проволока может быть впаяна во все виды стекла, кроме кварцевого, температура нагревания которого выше показателя плавления металла.

Температура плавления благородного химического элемента и другие его физические параметры позволяют использовать материал при производстве вискозного волокна. Из металла изготавливают специальные высокопрочные формы (фильеры), через которые продавливают пластический материал.

Температуру плавления благородного металла необходимо учитывать при введении в его состав лигатурных компонентов в процессе формирования ювелирных материалов.

Сплавы на основе платины

Металл имеет магнитные свойства, а сплав на его основе с кобальтом применяется для изготовления мощных постоянных магнитов. Аноды, основанные на платине, применяются в производстве трубопроводов.

Соединения платины применяются в медицине и являются составной частью химиотерапии для лечения некоторых видов заболеваний.

Формирование сплавов металла относится к металлургической отрасли. Соединения на основе платины широко используются в ювелирном производстве преимущественно способом литья по выплавляемым моделям.

Сплавы платины широко применяются в ювелирном производстве

При формировании соединений с другими материалами учитывается удельная теплота плавления каждого компонента состава. Сплавы на основе платины широко применяются для изготовления украшений, благодаря таким свойствам:

  • высокому качеству материала;
  • красивому внешнему виду;
  • устойчивости к воздействию внешних факторов и коррозии;
  • легкости обработки;
  • сочетанию с бриллиантами.

Наиболее популярными являются соединения с содержанием примесей других компонентов 1–5%. Сплав, в состав которого входит 5% меди, имеет красивый внешний вид и применяется в основном для изготовления колец методом штамповки.

Низкие литейные свойства и высокая температура плавления усложняют его применения для другой технологии производства. Наличие в составе материала галлия (1–10% массы), марганца или кобальта (0,1–5%) и основного драгоценного компонента (84–96%) позволяет использовать соединение для литья мелких деталей изделий.

Основным недостатком сплава с низким содержанием платины является наличие микроскопических пор, образующихся на стадии литья заготовок. Хорошие литейные свойства имеет состав 950 пробы с содержанием кобальта 1,5–3,5%, галлия — до 1%, и меди.

Снижение концентрации галлия и кобальта влечет повышение температуры плавления состава. Наличие большего количества лигатурных добавок влияет на цвет и блеск состава.

Похожие статьи



ometallah.com

Платина: свойства, применение и инвестиции

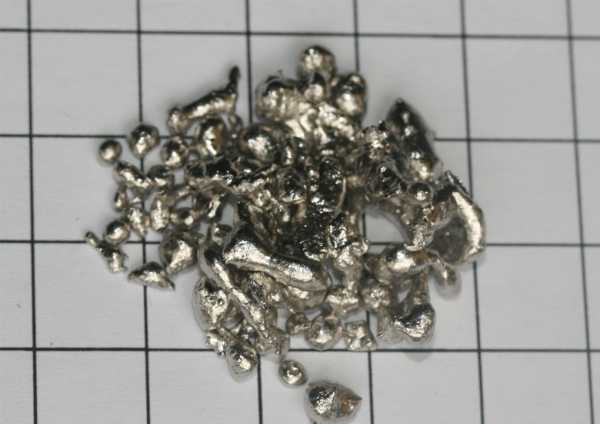

Платина тяжелый, тугоплавкий драгоценный металл серебристо – белого цвета, плотность 21,45 г/см3, температура плавления 1773,5 °C, температура кипения — 4410 °C. По твердости превосходит золото и серебро. Обозначается символом Pt. Название происходит от испанского слова plata – «cеребро»; platina – уменьшительная форма, буквально «маленькое серебро» или «серебришко».

Платина легко поддается обработке давлением (ковке, прокатке, волочению). Отличается повышенной химической стойкостью: растворяется только в горячей “царской водке”, цианистом калии и расплавленных щелочах. В отдельности ни одна из кислот на этот металл не воздействует. Платина не окисляется на воздухе даже при сильном накаливании, а при остывании сохраняет свой естественный цвет.

Платина один из наиболее редких элементов, ее средняя концентрация в земной коре 5• 10 -7 % по массе. Встречается в самородном виде, в виде сплавов и соединений. До XVIII века в Европе платина была неизвестна. В 1748 году испанский математик и мореплаватель А. де Ульоа первым привез на европейский континент образцы самородной платины, найденной в Перу. Итальянский химик Джилиус Скалигер в 1735 году открыл неразложимость платины и таким образом доказал, что она является независимым химическим элементом. Впервые в чистом виде из руд платина была получена английским химиком У. Волластоном в 1803 году.

СВОЙСТВА ПЛАТИНЫ

Физические свойства платины. Кристаллизуется в гранецентрированные кубические решетки. При воздействии на растворы солей восстановителями металл может быть получен в виде “черни”, обладающей высокой дисперсностью.

Платина способна абсорбировать на поверхности некоторые газы, особенно водород и кислород. Склонность к абсорбции значительно возрастает у металла, находящегося в тонкодисперсном и коллоидном состоянии. Сильно поглощает кислород платиновая чернь: 100 объемов кислорода на один объем платиновой черни.

Характеристика платины:
– цвет серовато – белый, блестящий;
– радиус атома, нм 0.138;
– параметры кристаллической решетки при 20 °С, нм а = 0.392;
– плотность при 20 °С, кг/дм3 21.45;
– температура плавления, °С 1773,5;
– температура кипения, °С 4410;
– удельная теплоемкость, Дж/(моль/К) 25.9;
– теплопроводность при 25 °С, Вт/(м•К) 74.1;
– удельное электросопротивление при 0 °С, мкОм•см 9.85;
– твердость по Бринеллю, МПа 390 – 420;
– модуль упругости, ГПа 173.

Химические свойства платины. Полноценно реагирует только с горячей царской водкой:
3Pt + 4HNO3 + 18HCl = 3H2 [PtCl6] + 4NO + 8H2O.
Крайне медленно протекает растворение ее в нагретой до определенной температуры серной кислоте и в броме.

При нагревании реагирует со щелочами и пероксидом натрия, галогенами (особенно в присутствии галогенидов щелочных металлов):
Pt + 2Cl2 + 2NaCl = Na2 [PtCl6].

При нагревании платина реагирует с кислородом с образованием летучих оксидов. Выделены следующие оксиды платины: черный PtO, коричневый PtO2, красновато-коричневый PtO3, Pt2O3 и Pt3O4.

Металлическая платина токсического действия на организм человека не оказывает, однако, примеси, содержащиеся в платиновой черни (в первую очередь, теллур), ядовиты и при попадании в желудочно-кишечный тракт возникают: некрозы участков слизистой ЖКТ, зернистая дистрофия гепатоцитов, набухание эпителия извитых канальцев почки, а также “общая интоксикация”.

Целебные свойства платины. Наночастицы металла способны беспрепятственно проникать непосредственно в клетки тела и положительно воздействовать на процессы жизнедеятельности. Наиглавнейшей функцией платины по праву считается уничтожение свободных радикалов, замедляя, таким образом, процесс преждевременного старения. Платина также входит в состав некоторых препаратов, применяющихся для лечения онкологических заболеваний.

Магические свойства платины. По своим магическим свойствам это металл светлый и чистый, не несущий в себе никакого зла, не хранящий, в отличие от золота, негативную память. Платина имеет четкую связь с космосом. Миссия платины – нести людям добро и мудрость, озарение души и просветление ума. Изделие из платины следует сделать своим талисманом медперсоналу, а также людям тех профессий, где центральное место занимает проявление чуткости к окружающим. Украшения из редкого металла способны увеличить во сто крат всё то позитивное, что есть в человеке, а отрицательное нейтрализовать. Они обострят интуицию, укажут своему хозяину правильный путь и защитят от негативных внешних влияний, разрушающих его энергетическую оболочку.

ИСТОРИЯ ПЛАТИНЫ В РОССИИ

В России платина была впервые найдена на Урале, в Верх-Исетском округе, в 1819 году. При промывке золотоносных пород в золоте заметили белые блестящие зерна, которые не растворялись даже в самых сильных кислотах.

В 1823 году В.В. Любарский, Берг-пробирер лаборатории Петербургского горного корпуса, исследовал эти зерна и установил, что загадочный «сибирский металл принадлежит к особому роду сырой платины, содержащей знатное количество иридия и осмия».

В 1824 году на Урале были открыты чисто платиновые россыпи. Эти месторождения были исключительно богаты и сразу же вывели Россию на первое место в мире по добыче платины.

В 1826 году, выдающийся инженер своего времени, П.Г. Соболевский вместе с В.В. Любарским разработал простой и надежный способ получения ковкой платины.

21 марта 1827 года в конференц-зале Петербургского горного кадетского корпуса на многолюдном торжественном собрании Ученого комитета по горной и соляной части были показаны изготовленные новым методом первые изделия из русской платины – проволока, чаши, тигли, медали, слиток весом в 6 фунтов.

С 1828 года в России стали выпускать платиновые монеты 3-, 6- и 12-рублевого достоинства.

В 1843 году добыли уже 3500 кг платины. Это сказалось на цене, платина стала дешевле.

1845 году по специальному указу, из-за боязни подделки и ввоза платиновых монет из-за границы, вся платиновая монета в шестимесячный срок была изъята из обращения.

В 1867 году царский указ упразднил государственную монополию на платину и разрешил беспошлинный вывоз ее за границу. Воспользовавшись благоприятной конъюнктурой, Англия скупила все запасы этого металла – более 16 тонн.

Перед первой мировой войной добыча платины в России составляла 90…95% от мировой добычи.

В мае 1918 года был создан Институт по изучению платины, влившийся позже в Институт общей и неорганической химии АН СССР, носящий ныне имя академика Н.С. Курнакова.

Добыча платины

Чистая платина в природе встречается очень редко. Основная форма нахождения ее в руде – это собственные минералы, которых известно около 90. Минерал поликсен содержит 80…88% Pt и 9…10% Fe; купроплатина – 65…73% Pt, 12…17% Fe и 7,7…14% Cu; в никелистую платину входят также железо, медь и никель. Известны природные сплавы платины только с палладием или только с иридием. Есть еще и немногочисленные минералы – соединения платины с серой, мышьяком, сурьмой.

Промышленное использование технически возможно и экономически целесообразно, если руды содержат платиновые металлы:
– в коренных собственно месторождениях от 2 – 5 г/т до единиц кг/т;
– в коренных комплексных – от десятых долей до сотен (изредка тысяч) г/т;
– в россыпных месторождениях – от десятков мг/м3 до сотен г/м3.
Значительные скопления руды в виде месторождений встречаются очень редко.

Добыча руды ведется открытым и подземным способами. Открытым способом разрабатывается большинство россыпных и часть коренных месторождений. Подземный способ добычи является основным при разработке коренных месторождений; иногда он используется для отработки богатых погребенных россыпей.

После мокрого обогащения руды получают шлих “сырой” – концентрат с 70 – 90% минералов металлов. Такой концентрат отправляется на аффинаж. Обогащение комплексных сульфидных руд осуществляется флотацией с последующей многооперационной пирометаллургической, электрохимической переработкой.

Основная часть месторождений платины (более 90 %) заключена в недрах пяти стран. К ним относятся ЮАР, США, Россия, Зимбабве, Китай.

В 2008 году в мире было добыто 200 тонн платины. Лидерами добычи были: ЮАР — 153,0 тонны, Россия — 25,0 тонн, Канада — 7,2 тонны, Зимбабве — 5,6 тонны, США — 3,7 тонны, Колумбия — 1,7 тонны.

Лидером добычи платины в России является ГМК «Норильский никель». Самые крупные самородки платины, демонстрируемые на выставке Алмазного фонда СССР, весят 5918,4 и 7860,5 грамм.

Разведанные мировые запасы металлов платиновой группы составляют около 80 000 тонн и распределены, в основном, между ЮАР (87,5 %), Россией (8,3 %) и США (2,5 %).

Производство платины

С приисков сырая платина поступает на аффинажный завод. Здесь ее подвергают длительному нагреву в фарфоровых котлах с царской водкой. В результате почти вся платина и палладий, частично родий, иридий, рутений и основная масса неблагородных металлов переходят в раствор.

Платина в растворе находится в виде двух комплексов:
H2[PtCl6] – большая часть и
(NO)2[PtCl6].
Добавляя в раствор HCl, разрушают комплекс (NO)2[PtCl6], чтобы вся платина превратилась в комплекс H2 [PtCl6].

Далее присутствующие в растворе иридий, палладий, родий переводят в соединения, не осаждаемые хлористым аммонием, а затем раствор «доводят», прогревая его с кислотами (серной или щавелевой) или (по способу Черняева) с раствором сахара.

Теперь можно вводить нашатырь и осаждать платину в виде хлорплатината аммония. Раствор хлористого аммония вводят на холоду. При этом основная часть платины в виде мелких ярко – желтых кристаллов (NH4)2 [PtCl6] выпадает в осадок. Осадок дополнительно очищают раствором нашатыря и сушат. Сухой осадок помещают в печь. После нескольких часов прокаливания при 800…1000°C получают губчатую платину в виде спекшегося порошка серо – стального цвета.

Полученную губку измельчают и еще раз промывают соляной кислотой и водой. Затем ее плавят в кислородно – водородном пламени или в высокочастотной печи. Так получают платиновые слитки.

Когда платину добывают из сульфидных медно-никелевых руд, в которых ее содержание не превышает нескольких граммов на тонну руды, источником платины и ее аналогов служат шламы цехов электролиза меди и никеля. Шламы обогащают обжигом, вторичным электролизом и другими способами. В полученных концентратах содержание платины и ее извечных спутников – платиноидов – достигает 60%, и их можно извлекать из концентратов тем же путем, что и из сырой платины.

ПРИМЕНЕНИЕ ПЛАТИНЫ

За последние 20…25 лет спрос на платину увеличился в несколько раз и продолжает расти. До второй мировой войны более 50% платины использовалось в ювелирном деле. Сейчас около 90% потребляемой платины используется в промышленности и науке. Растет применение платины и в медицине.

Кислотостойкость, термостойкость и постоянство свойств при прокаливании, сделали платину совершенно незаменимой в производстве лабораторного оборудования. Из платины делают: тигли, чашки, стаканы, ложечки, лопатки, шпатели, наконечники, фильтры, электроды. Платиновой посудой пользуются при особо точных и ответственных аналитических операциях.

Применение платины в технике

Важнейшими областями применения платины стали химическая и нефтеперерабатывающая промышленность. В качестве катализаторов различных реакций сейчас используется около половины всей потребляемой платины.

Платина – лучший катализатор реакции окисления аммиака до окиси азота NO в одном из главных процессов производства азотной кислоты.

Платиновые катализаторы используют при синтезе витаминов и некоторых фармацевтических препаратов.

Платиновые катализаторы ускоряют многие другие практически важные реакции: гидрирование жиров, циклических и ароматических углеводородов, олефинов, альдегидов, ацетилена, кетонов, окисление SO2 в SO3 в сернокислотном производстве.

С помощью платиновых катализаторов на установках каталитического риформинга получают высокооктановый бензин, ароматические углеводороды и технический водород из бензиновых и лигроиновых фракций нефти.

Автомобильная промышленность использует каталитические свойства этого металла – для дожигания и обезвреживания выхлопных газов.

Платина незаменима для современной электротехники, автоматики и телемеханики, радиотехники и точного приборостроения. Из нее делают электроды топливных элементов.

Из сплава платины с родием делают фильеры для производства стеклянного волокна.

Платина и ее сплавы в химическом машиностроении служат превосходным коррозионностойким материалом. Аппаратура для получения многих особо чистых веществ и различных фторсодержащих соединений изнутри покрыта платиной, а иногда и целиком сделана из нее.

Платина и ее сплавы также применяются для изготовления:
– специальных зеркал для лазерной техники;
– нагревательных элементов печей сопротивления;
– анодных штанг для защиты от коррозии корпусов подводных лодок;
– нерастворимых анодов в гальванотехнике;
– гальванические покрытия;
– постоянных магнитов с высокой коэрцитивной силой и остаточной намагниченностью (сплав платина – кобальт ПлК-78).
– электродов для получения перхлоратов, перборатов, перкарбонатов, пероксодвусерной кислоты (фактически, использование платины обуславливает все мировое производство перекиси водорода).

Применение платины в медицине

Незначительная часть платины идет в медицинскую промышленность. Из платины и ее сплавов изготавливают хирургические инструменты, которые, не окисляясь, стерилизуются в пламени спиртовой горелки. Сплавы платины с палладием, серебром, медью, цинком, никелем служат отличным материалом для зубных протезов.

Инертность платины к любым соединениям, ее электропроводимость и неаллергенность позволяют активно использовать ее в биомедицине как компонент электростимуляторов, катетеров и другого медицинского оборудования.

Определенные платиновые комплексы используются в химиотерапии и показывают хорошую деятельность антиопухоли для небольшого количества опухолей.

Применение платины в ювелирнрм деле

Ежегодно мировая ювелирная промышленность потребляет около 50 тонн платины. Большинство платиновых ювелирных предметов торговли содержат 95% чистой платины. В ней минимум примесей, поэтому она настолько чистая, что не тускнеет, не меняет цвет и сохраняет блеск на долгие годы.

Яркий блеск платины лучше всего отражает истинное сияние бриллиантов, является прекрасной оправой для драгоценных камней и сочетается с натуральными желтыми оттенками золота. Благодаря чистоте она не раздражает кожу, так как в отличие от некоторых других металлов не содержит аллергенных примесей.

Самой важной чертой платины является прочность. Ювелирные изделия из серебра и золота могут износиться, и их придется отдавать в ремонт, чтобы заменить износившуюся часть новым металлом. Изделия из платины не изнашиваются, они практически неподвластны времени.

ИНВЕСТИЦИИ В ПЛАТИНУ

Редкость платины и высокий спрос на нее делают этот металл привлекательным для инвестирования. Инвестиции в платину – мощный финансовый инструмент, который при умелом использовании может существенно увеличить Ваш капитал. Это дорогой статусный металл, который при этом широко используется в промышленности. Именно нарастающая потребность в платине – основная причина уверенного роста цен на нее.

Платина является биржевым товаром: она торгуется на Лондонской бирже металлов и Нью-Йоркской фондовой бирже. Помимо платины с немедленной поставкой, существуют фьючерсные контракты. Цены указываются в тройских унциях.

Платина с точки зрения инвестирования представляет собой определенную альтернативу сбережениям средств в той или иной валюте. В России инвестирование в драгоценные металлы, в т. ч. в платину, своим клиентам предлагает целый ряд банков – Сбербанк, НОМОС-Банк, СМП Банк и др. Возможно совершение операций с физическими слитками и с использованием обезличенных металлических счетов. Для осуществления таких операций для своих клиентов банкам по российскому законодательству требуется особая лицензия.

График изменения цены на платину в течении 2013 года. Цена на платину в рублях за грамм рассчитывается Центральным банком России ежедневно.

Открытие обезличенных металлических счетов (ОМС).

ОМС может быть открыт как путём внесения на этот счёт физического металла (слитков), так и путём приобретения у банка обезличенного металла за наличные рубли или путём списания средств с текущего счёта или счёта по вкладу. Исходя из срока функционирования ОМС, различают текущие и депозитные счета.

ОМС до востребования (текущие). Доход формируется исходя из роста курсовой стоимости драгоценного металла на счете. Вкладчик может как снимать средства, так и пополнять счет. При таком варианте у него есть возможность маневрировать и управлять своим доходом, но это требует определенных аналитических навыков.

ОМС срочные (депозитные). Срок хранения сбережений на депозитном ОМС фиксирован, он оговаривается при открытии счета и варьируется у различных банков. Доход формируется за счет процентов, которые начисляются в граммах драгметалла и динамики котировок драгоценных металлов на мировых рынках за этот период. Может получиться так, что в срок истечения договора цены на рынке изменятся в неблагоприятную сторону, и это может принести Вам убытки.

Банки взыскивают с клиентов комиссионные вознаграждения за отдельные операции по счету, а именно:
– за зачисление драгоценного металла на счет при физической поставке слитков;
– за выдачу драгоценного металла с обезличенного металлического счета в физической форме;
– доход, полученный от изменений котировок драгметалла, облагается НДФЛ по ставке 13%, ответственность по декларированию и уплате налога ложиться на инвестора.

Самым серьезным недостатком данного инструмента инвестирования и в то же время большим риском для инвестора является отсутствие обязательного страхования ОМС. Этот факт требует особо тщательно выбирать банк для ведения ОМС.

Покупка драгоценных монет.

Налоговое законодательство РФ причисляет платиновые монеты РФ и СССР к памятным, поэтому при покупке этих монет необходимо заплатить НДС, который составит 18 % от стоимости монеты. Доход от вложений в драгоценные монеты исчисляется как разница между ценой первоначальной покупки монет у банка и ценой их последующей продажи банку.

В Советском Союзе выпуск памятных юбилейных монет из платины производился в период с 1977 по 1991 годы. В России платиновые монеты выпускались с 1992 по 1996 год. Платиновые монеты выпускаются и другими государствами.

Стоит отметить, что платиновые монеты являются большой редкостью, их достаточно сложно найти в продаже, не говоря уже о возможности их перепродажи в отделении банков.

Покупка мерных слитков.

Крупнейшие банки России разрабатывают и утверждают свои правила купли-продажи мерных слитков. Эти правила более детально описывают требования по соответствию мерных слитков стандартам допустимости их загрязнения, а также чистоте и целостности сопровождающей их документации. Перед покупкой слитков необходимо внимательно изучить эти правила.

Если Вы не планируете выносить купленный у банка слиток из сертифицированного хранилища, а желаете передать его на хранение этому же банку, оформив металлический счет ответственного хранения, то законодательство позволяет не уплачивать сумму НДС от покупки.

Многие эксперты считают, что платина это как раз тот инвестиционный инструмент, которому можно доверять и иметь 10 – 15% платины в своем инвестиционном портфеле из драгоценных металлов будет совсем не лишним. Но только сам инвестор решает, может ли этот вид драгоценного металла быть полезен ему или нет.






mir-fin.ru

Платина, ее сплавы и композиционные материалы :: Книги по металлургии



ТЕХНОЛОГИЧЕСКИЕ СВОЙСТВА

Механизм деформации платины не отличается от механизма деформации других металлов с г. ц. к. решеткой. Как и в указанных металлах, скольжение происходит в основном по плоскостям (111) и (100), а преимущественным направлением скольжения является [ 110] (3). деформация двойникованнем в платине встречается относительно редко. Так, этот вид деформации наблюдали при помощи автоионного микроскопа в слое платины толщиной 5-10~8 м, электролитически осажденной на вольфрамовое острие при низких температурах (78К). Двойникование проходило по плоскостям (Ш), а сами двойники представляли собой тонкие пластинки (в отличие от двойников роста). В большинстве случаев образование двойников объясняется, дефектами структуры, свойственными каждому осажденному металлу. После пластической деформации при той же температуре в платине, осажденной на иридиевую подложку, наблюдали [77] двойники, следы скольжения и трещины, образовавшиеся в процессе пластической деформации. И скольжение, и Двойникование проходили по одним и тем же плоскостям (111), что свидетельствовало о том, что в платине при 78 К величины критических напряжений сдвига и механического двойникования имели один и тот же порядок.

Платина — золото

С понижением температуры наблюдается образование широкой двухфазной области. В системе образуются соединения PtAu3, PtAu, Pt3Au, являющиеся неустойчивыми промежуточными фазами [137-—139]. Отмечается [43] возможность получения на основе этой системы дисперсионно твердеющих сплавов высокой прочности. Платина имеет относительно высокую энергию дефекта упаковки (ПО—120 эрг/см2) [216], а это значит, что неоднородность распределения дислокаций в ней невелика, а подвижность их достаточна, чтобы вызвать значительные локальные деформации при разрушении. Это определяет низкое сопротивление ползучести нелегированной платины. По-видимому, легирование элементами с более низкой энергией дефекта упаковки (золото, серебро, палладий) [217] должно упрочнять платину. Однако при высоких температурах, сопровождающихся активизацией диффузионных процессов, это упрочнение будет снижаться в связи с возрастающей диффузионной подвижностью. Вместе с тем указывается, что в г. ц. к. металлах (в частности, в никеле) в условиях, когда скорость установившейся ползучести контролируется процессом переползания дислокаций (т.е. процессом диффузионным), она зависит и от энергии дефектов упаковки. Возможно, что именно этим объясняется относительно меньшая, чем следовало ожидать, скорость разупрочнения сплавов Pt—Pd при высоких температурах [109]. Использование платины для химической посуды и лабораторного оборудования Необходимо отметить, однако, что мнение многих исследователей о пригодности платиновой посуды для работы практически со всеми веществами преувеличено. известно, что при плавлении или нагреве в платиновой посуде соединений As, В, Р, Si, Pb, Sn, Zn, Sb, Se, Те, на пример в виде окислов, при высокой температуре и в присутствии восстановителей (уголь, пламя газовой горелки, органические вещества и т.д.) указанные элементы соединяются с платиной, образуя с ней легкоплавкие соединения и эвтектики, разрушающие посуду. Исследован [302] механизм воздействия этих элементов с помощью рентгеноструктурного и электронномикроскопического анализов. Вещества, выделяющие хлор, разрушают платину. При высоких температурах платина взаимодействует со щелочными гидроокисями, расплавленными цианидами, железом. Поэтому нагретую платиновую посуду нельзя брать железными щипцами, нельзя нагревать ее на железных подставках. Горячие платиновые чашки, тигли и т.п. вообще нельзя ставить на грязные подставки. Последние должны быть покрыты платиной, кварцем или специальной керамикой. Кроме того, в платиновой посуде нельзя производить такие операции, как длительный нагрев фосфорной кислоты, работу с расплавленными нитратами в присутствии щелочных гидроокисей или карбонатов, проведение опытов со смесями царской водки или соляной кислоты с окисляющимися веществами, плавку на воздухе щелочных окисей и перекисей или (в меньшей степени) щелочных гидроокисей, плавку с доступом воздуха цианидов или щелочных хлоридов при высоких температурах (около 1000° С).

 Сплавы для катализаторов

Каталитические свойства платины были известны еще в начале XIX в., и начиная с этого времени платину и некоторые се сплавы стали успешно использовать для ускорения химических реакций. В настоящее время наряду с окислением, гидрогенизацией и дегидрогенизацией катализаторы применяют в таких процессах, как изомеризация, циклизация, гидрокрекинг (реформинг), а также один из важнейших промышленных процессов — окисление аммиака в азотную кислоту [254, 255]. Применяемые в настоящее время платиновые катализаторы можно разделить на две основные группы — катализаторы без носителя в катализаторы на носителях. К катализаторам первой группы относятся платинородиевые сплавы в виде сетки, платиновая чернь или губка, коллоидные растворы платины, окись платины. Значительное распространение получили платиновые катализаторы в виде тонкодисперсного порошка. Как правило, их наносят на различные носители. Варианты технологии получения таких порошков рассмотрены Болдом [256]. Один из наиболее распространенных вариантов — заполнение пористого носителя (например, силикагеля) раствором кислоты или соли, содержащей платину (например, H2PtC36), с последующим выпариванием раствора и восстановлением осадка. Из других способов следует отметить испарение металла при нагреве (платиновая проволока) с последующей конденсацией паров на холодной поверхности. Каталитическая активность порошковых катализаторов в значительной мере зависит от размера частиц и практически тем выше, чем меньше частицы. Большое значение имеет также разброс размеров частиц; он должен быть по возможности меньше [256]. В производстве азотной кислоты используют сетку из сплава Pt—Rhили Pt—Rh—Pd. Катализаторные сетки из сплавов Pt—4 % Pd—3,5 % Rhи Pt—7,5 % Rhвыпускаются промышленностью по ГОСТ 13498—68 из проволоки диаметром 0,092 мм (рис. 73, 74). Количество ячеек в 1 см2 составляет 1024. Кислоту получают путем каталитического сжигания аммиака с воздухом. Время пребывания газовой смеси на сетке составляет всего только 0,0002 с [35, с. 7—23]. скорость разрушения платиновых катализаторов определяется температурой и давлением процесса- Катализаторы в виде сетки из сплавовPt—Rhили Pt—Ruприменяют при получении синильной кислоты путем воздействия метана на аммиак. Эта кислота необходима в производстве искусственного волокна, органического стекла, а также при нанесении золотых и серебряных покрытий. Платинированный активированный уголь применяют для количественного определения кислорода в газах и при производстве тяжелой воды [35, С. 7—23]. Платиновые катализаторы на керамических носителях используют в автомобилях для обезвреживания выхлопных газов. В США, для этой цели, например, расходуется большая часть всей потребляемой платины [258]. В результате проходящих каталитических реакций эти продукты превращаются в безвредные воду и углекислый газ. Сообщается также [257], что платиновые сплавы, нанесенные на специально приготовленные ленты из легированной стали, собранные в виде слоистых или сетчатых рам различной формы и размеров, используют в качестве катализаторов при беспламенном сжигании производственных дымов. Приводится несколько типичных конструкций установок с такими катализаторами, позволяющих обезвреживать производственные отходы, в том числе газы промышленных печей, без загрязнения окружающей среды. Очень экономичными являются установки рекуперативного типа, в которых тепло от сжигания производственных отходов используется для подогрева вновь поступающих отходов. Подобным же образом избавляются от запахов и дымов в пищеблоках, от вредных и огнеопасных дымов и испарений в лакокрасочном производстве, от ядовитых испарений при производстве обмазок и стержней в литейных цехах, а также от всякого рода дымов и испарений с неприятным пли раздражающим запахом [259]. Температура каталитической реакции определяется составом дымов. Для окисления большей части органических отходов требуются температуры от 250 до 350° С, а для углеводородов, выделяющихся при парке смол и гудрона, 400° С. Каталитическое окисление водорода может проходить и при комнатной температуре, в то время как окислы азота необходимо смешивать с топливом и сжигать при 600—760°С [259]. Единой, строгой теории катализа, позволяющей предсказывать каталитическое поведение сплавов, пока не создано [291, 293]. Использование зонной теории для объяснения каталитической активности металлов, а тем более сплавов представляет значительные трудности. Этим объясняется медленная разработка новых катализаторов для окисления аммиака в процессе получения разбавленной азотной кислоты. При этом сетка из сплава-катализатора должна быть жаропрочной и достаточно пластичной, поскольку она работает при температурах 900—980°С и испытывает знакопеременные нагрузки. Отмечалось, что в исследованных условиях легирование 10% 1г понижало активность платины в 1,5 раза, 0,1% Be— в 3 раза, а гафний во взятых количествах (0,1 и 0,9%) почти полностью подавлял реакцию окисления аммиака (см. рис. 76). Предполагается [35, с. 233—235], что эти металлы образовывали на поверхности образцов плотную окисную пленку, препятствующую катализу. Широкое применение нашли платина и ее сплавы в электрокатализе. Сообщается [260], что сплавы Pt— (10-25) % Ruявляются весьма активными катализаторами в реакциях обмена метан — дейтерий. Платиновые катализаторы представляют большой интерес и для органической химии. Они активны не только при высоких, но и при низких температурах, обладают ярко выраженной избирательностью действия, коррозионностойки, пригодны для производства термически нестабильных соединений [35, с. 7—23]. Платиновые катализаторы находят также широкое применение в нефтеперерабатывающей промышленности при производстве антидетонациоиного топлива. В США уже в 1955 г. для этих целей было израсходовано более половины всех запасов платины [263]. Современные процессы переработки нефти немыслимы без каталитической гидрогенизации и дегидрогенизации органических соединений. Использование для этой цели платино-рениевых катализаторов ознаменовало собой новую эпоху в переработке нефти [264, 265]. Стабильность и служебные свойства этих катализаторов оказались высокими. При длительном применении платиновые катализаторы теряют свою активность в результате усталости или отравления серой, мышьяком, фосфором, свинцом или ртутными соединениями. После регенерации катализаторы вновь могут быть пригодными к использованию [35, с. 7—23].

Платину применяют также в качестве анодного материала электролизеров в производстве пергидроля через надсерную кислоту. Для этой цели идут платина марки Пл-99,93 (ГОСТ 13498—68), а также платиновые сетки (СТУ 49.10.76.6). Применяемые в настоящее время электролизеры блочного типа имеют по нескольку анодных пакетов с содержанием платины в каждом около 120 г



markmet.ru

950 и 875, какие бывают сплавы данного металла

Содержание статьи:

Многие люди думают, что платина и белое золото – одно и тоже. Но это утверждение ошибочно, ведь первое — это благородный и дорогой металл, стоящий отдельно от золота. Некоторое время после открытия платина была обделена вниманием, но научные исследования помогли обнаружить новые свойства металла, что послужило толчком к его использованию в ювелирной средне. Внешне он напоминает серебро, но обладает лучшими показателями и свойствами, даже минимальная проба платины достаточно высокая, минимум 850-я.

Внешне материал выглядит как металл бело-серого оттенка с характерным блеском. Добывается обычно в виде руды или самородка. Платина по праву считается самым прочным из драгоценных металлов, благодаря своей высокой плотности.

Платина обладает полезными свойствами:

  • Ее трудно повредить;
  • У нее высокие антикоррозийные свойства;
  • Высокий температурный порог для плавки;
  • Устойчива к химическим воздействиям;

Пробы платины

Украшения и ювелирные изделия делаются не из совсем чистого металла. В производстве применяется лигатура — дополнительные металлы, разбавляющие чистый материал с целью получить необходимые свойства для всего сплава. На готовом изделии проставляются пробы платины, которые и обозначают, сколько чистого металла находится в сплаве, но для собственной уверенности необходимо знать, какие они бывают.

Как и говорилось выше, в чистом виде это сырье выглядит как серо-белый пластичный металл. Он не растворяется в любых кислотах и щелочных соединениях, исключением стала только “царская водка”. Такие изделия отлично блестят, а для достижения максимальных показателей надежности и крепости платина разбавляется еще и медью, родием, галлием, рением, родием, вольфрамом, а от их доли зависят пробы изделий. Для дополнительного улучшения свойств в сплав могут также включатся и присадочные компоненты: медь, иридий, золото и т.д.

Как и в случае золотых проб, для платины также применяется три варианта проб в зависимости от сплавов платины. Золотниковая система проб применялась изначально в России, а после 1927 года была замещена метрической. В США всегда применялась каратная проба, но при желании показатели любой из систем можно перевести в другую. Например, 950-я проба будет соответствовать 91-й в золотниковой и 22-й в каратной системе.

Стандартные платиновые пробы России

По законному стандарту Российской Федерации принято использовать 850-ю, 900-ю и 950-ю пробы платины. Проба платины, обозначающаяся цифрой 950, содержит в себе 95% металла. Это самая популярная проба металла и именно она применяется для изготовления ювелирных изделий.

900-я содержит 90% металла. Эту пробу платины применяют несколько реже 950-й, но и из нее делают высококачественные и востребованные украшения. Ее минусом является меньший блеск и яркость белого цвета.

Материал 850-й пробы содержит в себе 85% чистого сырья. Она практически не применяется для производства украшений, ведь ее свойства намного хуже, чем у более высоких проб – изделия получаются тусклее и более “серебряными”. 875 проба у этого металла отсутствует, как бы не рекламировалась платина с такой степенью содержания.

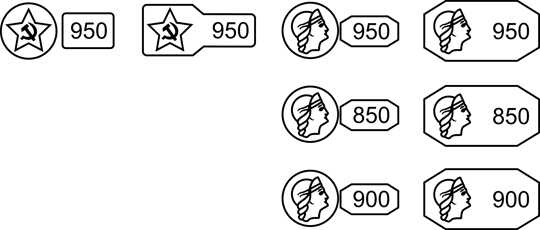

Виды клейма на изделиях из платины в России.

Сплавы платины служат материалом для изготовления всевозможных изделий: колье, серег, перстней. Именно она считается лучшим сплавом для сохранения драгоценных камней, ведь он держит их очень цепко. Свойства сплава с ее содержанием зависят и от лигатуры. К примеру, медь в сплаве дает ему мягкость и эластичность, а также дает меньшую температуру плавки. Кобальт еще больше улучшает механические свойства, а иридий и вольфрам повышают срок службы готовых изделий. Проба платины обычно указывается на готовых ювелирных изделиях, так что вы всегда сможете увидеть сколько процентов чистого материала содержится в вашем изделии.

Зарубежный вариант клейма с пробой.

Итак, платина — самый прочный и одновременно редкий драгоценный металл в мире. Из сплавов платины создаются самые дорогие украшения в мире, а также она является и лучшей оправой для драгоценных камней, ведь ее цвет отлично подчеркивает достоинства и красоту бриллиантов. Этот материал применяется еще и в промышленности благодаря своей высокой плотности и как следствие, прекрасной твердости.

Платину очень сложно приобрести на рынке ценных металлов, ведь спрос многократно превышает предложение, и это обоснованно, ведь для добычи всего лишь одной унции платины (31 грамма) требуется обработать около десяти тонн руды.

Она также применяется в медицине и высоких технологиях, ведь ее свойства уникальны и не повторяются ни у одного из металлов. Уникальный металл — это залог самых лучших изделий, имеющих высокую пробу, именно этот факт позволяет платине называться королевой всех металлов.

История платины

Исследователи смогли доказать, что еще древние египтяне использовали сплавы платины для создания украшений. Инки тоже использовали ее в своих целях, но потом люди забыли ее и как сырье не использовали в работе.

В современной истории платину открыли испанцы, побывавшие в Южной Америке. В процессе добычи золота был найден металл, выглядевший как серебро. После опытов он был признан тугоплавким и ненужным производству, из-за чего цена была в два раза меньше, чем у серебра.

Ситуация немного изменилась, когда у платины обнаружили возможность смешения с золотом. Недобросовестные ювелиры стали создавать золотые украшения с примесью белого металла и выдавать их за сугубо золотые. Через некоторое время эта афера была раскрыта, король запретил импорт сырья в Испанию, а весь имеющийся металл утопили в океане.

В конце 18 века платина стала широко применяться в ювелирном деле, а король Людовик XVI и вовсе назвал ее единственным королевским металлом. В начале 18 века были найдены россыпи сырья в России, но еще долгое время его зерна уральские охотники использовали в качестве дроби для оружий.

В 19 веке 95 % всей добываемой платины были российскими, а первые изделия из нее были подарены лично Александру I.

Интересно о платине

За всю свою историю этот металл оброс интересными и любопытными фактами.

Платина встречается в 30 раз, реже чем золото, чтобы добыть всего 31 грамм необходимо переработать более 10 тонн руды. Сейчас разница между стоимостью платины и золота составляет около 270 $, а были периоды, когда она стоила на 1000 $ дороже золота.

В драгоценностях применяется практически чистый вариант железа, без множества примесей, как к примеру, в случае золота и серебра, что и обеспечивает неизменно высокую пробу платины в любом украшении.

Платина имеет большую плотность и поэтому одинаковые изделия из золота и платины будут иметь разный вес. Цвет напоминает белое золото, но это совершенно разные вещи, ведь платина — это самостоятельный благородный металл, а белое золото — сплав золота с серебром, палладием или никелем.

Металл никогда не служил материалом для изготовления денег, некоторые монетные дома чеканили такие монеты, но они были предназначены для частных коллекций, а не для повседневного обихода. В настоящий момент спрос на редкий металл гораздо более высок, чем уровень предложения.

Чаще всего применяется 950, самая высокая (для украшений)проба платины, а больше всего сырья добывает ЮАР.

Где используется платина

Большинство людей при упоминании платины сразу думают о ювелирных изделиях. Но кроме сферы ювелирных изделий она широко используется и в других областях. Все зависит от того, какая проба у конкретно взятого образца платины.

К примеру, в медицине широко используются платино-иридиевые электроды для работы сердца больных стенокардией. Онкология для уменьшения опухолей использует специальные сплавы платины. Также она является отличным вариантом металла для медицины из-за ее гипоаллергенных свойств.

В России с ее помощью изготавливают «эталоны» различной массы, к примеру эталоном килограмма является цилиндр из сплава платины и иридия. Также в обычной жизни она применяется в зеркалах. Зеркало, одна сторона которого прозрачна, а другая — зеркальная, возможно сделать только с помощью напыления из данного материала.

golden-inform.ru

Сплавы платины с медью – Справочник химика 21

    ЛИТЕЙНЫЕ материалы – металлические и неметаллические материалы, физико-хим. и технологические свойства к-рых используют для литья изделий. Л. м. подразделяют на литейные сплавы, шихтовые, формовочные п огнеупорные материалы. Литейные сплавы представляют собой материалы, полученные сплавлением металлических или неметаллических компонентов. Металлические сплавы содержат, кроме осн. металла, легирующие материалы в них вводят также небольшое количество модифицирующих материалов. В зависимости от металлургических особенностей плавки в сплавах содержатся примеси, в большинстве случаев нежелательные (напр., сера и фосфор). К наиболее распространенным металлическим относятся железоуглеродистые сплавы, на долю к-рых приходится 95—98% литых изделий. Широко применяют также цветные сплавы, к-рые подразделяют на тяжелые (меди сплавы, никеля сплавы, кобальта сплавы., олова сплавы, свинца сплавы, цинка сплавы, подшипниковые сплавы), благородные (золота сплавы, серебра сплавы, платины сплавы), легкие сплавы п тугоплавкие сплава. Подшипниковые сплавы [c.710]
    Сплавы платино-медные. Методы определения меди [c.584]

    В производстве широко используют химическое нанесение металлических покрытий на изделия. Процесс химического металлирования является каталитическим или автокаталитическим, а катализатором является поверхность изделия. Раствор, используемый для металлизации, содержит соединение наносимого металла и восстановитель. Поскольку катализатором является поверхность изделия, выделение металла и происходит именно на ней, а не в объеме раствора. В автокатали-тических процессах катализатором является металл, наносимый на поверхность. В настоящее время разработаны методы химического покрытия металлических изделий никелем, кобальтом, железом, палладием, платиной, медью, золотом, серебром, родием, рутением и некоторыми сплавами на основе этих металлов. В качестве восстановителей используют гипофосфит и боргидрид натрия, формальдегид, гидразин. Естественно, что химическим никелированием можно наносить защитное покрытие не на любой металл. Чаще всего ему подвергают изделия из меди. [c.144]

    Хороший выход адипиновой кислоты получен при карбонилировании тиофена в присутствии карбонила никеля или гидроокиси никеля и галогена при температуре 280—320 °С и давлении окиси углерода 29,4—31,4 МПа [116]. Учитывая высокую агрессивность среды, для проведения такой реакции предложено использовать реакторы, футерованные серебром, платиной, медью или изготовленные из сплава, содержащего никель, железо, молибден, хром, и футерованные кислотоупорным материалом [117]. [c.96]

    Для защиты сооружений в морской воде с использованием внешнего тока могут быть рекомендованы коррозионностойкие аноды из плакированной платиной меди, сплава серебра с 2 % РЬ, платинированных титана или ниобия 12—14. Магниевые протекторы требуют замены примерно каждые 2 года, аноды из сплава серебра с 2 % РЪ служат более 10 лет, а аноды из сплава, содержащего 90 % Pt и 10 % 1г, — еще дольше [13]. [c.223]

    Проба благородных металлов — весовое содержание золота, серебра, платины в сплавах с медью, используемых для изготовления ювелирных изделий, монет, медалей, полуфабрикатов зубопротезного производства и др. Проба обозначается числом граммов драгоценного металла в 1000 г сплава с медью при этом чистому золоту, серебру, платине установлены следующие пробы 375, 583, 750, 958 для золота, 800, 875, 916 для серебра и 950 для платины. Проба изделий гарантируется оттиском на них государственного клейма. [c.108]

    Метод применен для определения индия в сплавах, употребляемых в зубоврачебном деле и содержащих золото, серебро, металлы группы платины, медь и цинк (после отделения последних в форме сульфидов). [c.55]

    Способ основан на восстановлении ионов металла на каталитически активной поверхности металлического или неметаллического электрода восстановителем, находящимся в растворе. Химическим способом могут быть восстановлены ионы никеля, кобальта, железа, хрома, кадмия, олова, палладия, платины, меди, серебра, золота, родия, рутения. Химическим осаждением можно получить помимо чистых металлов и сплавы металлов с неметаллическими компонентами, входящими в состав восстановителей углеродом, фосфором, бором, а также сплавы двух металлов с этими элементами. [c.201]

    По первому из них для стабилизации двух обычно нерастворимых металлов создают тройной металлический сплав или кластер [70]. Основное требование к третьему металлу — его способность образовывать твердые растворы с двумя другими металлами. Например, сплавы или кластеры рутений — медь стабилизируются добавлением никеля, который образует твердые растворы с рутением и медью. Аналогичным образом приготовлен катализатор рутений — платина — медь [70]. [c.57]

    В группе Цинтля сродство обязано, главным образом, вандерваальсовским силам притяжения и электронам, жестко связанным с отдельными атомами. Эта группа состоит из сплавов благородных металлов, и их компоненты дают лишь небольшое изменение в типе решетки. Сродство в группе Хьюм-Розери обязано своим происхождением валентным электронам, которые, повидимому, свободны и находятся в виде так называемого электронного газа предполагают, что у атома нет полного числа электронов. В этой группе находятся все сплавы серебра, меди, золота, железа и платины с кадмием, магнием, оловом и другими металлами, показывающими изменение типа решетки промежуточной фазы. Для смешанной группы предполагают, что сродство обязано взаимодействию атомных частиц, остающихся, когда один валентный электрон отделен. Хотя эта группа имеет свободные электроны, но фаз группы Хьюм-Розери не имеет, и это объясняется тем, что в этих сплавах каждый атом обладает одинаковым числом валентных электронов. К этой группе принадлежат сплавы серебра, меди и золота, а также железа и платины смешанные друг с другом они имеют промежуточные фазы с небольшим изменением типа решетки при низкой температуре, а при высокой температуре присутствуют лишь смешанны кристаллы. [c.121]

    Нитрит натрия — один из самых старых и наиболее часто употребляемых осадителей для золота. Интересный вариант метода описан Джеймсоном [448], который добавлял к водному раствору золота сначала палочку нитрита калия,а затем концентрированную серную кислоту. Золото выделялось в течение нескольких минут в виде больших хлопьев, которые легко отделялись декантацией. Хольцер и Цауссингер [143] применяли нит. рит натрия при осаждении золота из очень разбавленных солянокислых растворов ювелирных сплавов платины (методика 29). Раствор нейтрализовали по фенолфталеину до pH 8,3—10 и отмывали отфильтрованное золото азотной кислотой. Гилкрист [144] осаждал золото нитритом натрия при pH около 1,5 (до красно-оранжевой окраски по тимоловому синему) и затем нейтрализовал до pH 8—9. В методике 30 описано осаждение иридия, меди, цинка и никеля и последуюш,ая экстракция неблагородных металлов. Автор обращал внимание на необходимость отмывания осадка гидроокисей от нитрита перед их растворением в кислоте, чтобы избежать растворения золота. Позднее Гилкрист [139] установил, что полное осаждение золота нитритом натрия происходит при pH 4,8—6,4, что устанавливается по изменению окраски хлорфенолового красного. Нитрит натрия — один из лучших реагентов, связывающих платиновые металлы в растворимые комплексы, и поэтому Гилкрист [139] применял [c.84]

    Платина, сплавы платины платина с серебром, кобальтом, вольфрамом, родием, иридием, рутением Железо, медь, серебро, никель, кобальт, марганец, ртуть, углерод Металлы на носителях глине, магнии, кварце, асбесте (платина), пуццолановой земле, цеолитах, пемзе “ [c.6]

    Основные научные работы относятся к химии и технологии платины, палладия и хрома. Первым в России исследовал платиновые металлы и получил (1797) ряд тройных комплексных солей платины — хлороплатинаты магния, бария и натрия. Изучал растворимость в воде хлороплатината аммония. Получил (1797) амальгаму платины восстановлением хлороплатината аммония ртутью. Разработал (1800) новый способ получения ковкой платины прокаливанием ее амальгамы. Предложил метод отделения платины от железа. Впервые получил (1797) и описал золь металлической ртути. Открыл (1800) хромовые квасцы, получил ряд окислов хрома. Исследовал сплавы платины с медью и серебром, сернистую платину, возглавлял (1799—1805) Закавказскую экспедицию, изучавшую минеральные богатства Кавказа и Закавказья, способствовал развитию горного дела в этом районе. [c.348]

    За последние 20—25 лет спрос на платину увеличился в несколько раз и продолжает расти. До второй мировой войны более 50% платины использовалось в ювелирном деле. Из сплавов платины с золотом, палладием, серебом, медью делали оправы для бриллиантов, жемчуга, топазов… Мягкий белый цвет оправы из платины усиливает игру камня, он кажется крупнее и изящнее, чем в оправе из золота или серебра. Однако ценнейшие технические свойства платины сделали ее применение в ювелирном деле нерациональным. [c.187]

    Ацетилен осаждает из кислого раствора коричневое соединение, которое при прокаливании дает металлический палладий (золото и осмий тоже выпадают от ацетилена). Ацетиленовое соединение растворимо в аммиаке. Если дать капле йодной тинктуры высохнуть на палладии или на сплавах, богатых палладием, то образуется коричневое пли черное пятно. Платина и богатые ею сплавы не дают этой реакции. Сплавы платины, содержащие медь, тоже дают пятно, но окрашенное в серый цвет, з [c.364]

    Кузнецов В. Г., Рентгенографическое исследование сплавов системы платина — медь — никель . Изв. Сектора физ.-хим. анализа, 19, вып. 3 (1948). [c.635]

    Золото используется в сплавах с медью, серебром и платиной. Различные золотые изделия изготовляют обычно из сплава золота с медью, содержащего чаще всего 58,3% золота (583-я проба). Этот сплав менее ковок и более тверд, чем чистое золото. [c.222]

    Примеси родия оказывают активизирующее влияние и на другие катализаторы, как медь, никель, палладий и платину. Этим свойством пользуются в промышленности, и в качестве катализатора обычно применяют сплавы. Так, например, для окисления аммиака в азотную кислоту применяются катализаторные сетки из сплавов платины и 7% НЬ, а также сплава платины с 7% КИ и 4% Р(5. Такие сетки позволяют окислять большие количества аммиака с хорошим выходом [91]. [c.24]

    В качестве электродов термопар применяются платина, медь и некоторые сплавы пла- [c.85]

    Процесс восстановления солей никеля гипофосфитом натрия начинается самопроизвольно только на поверхности некоторых металлов — никеле, кобальте, железе, палладии и алюминии. Однако никелевые покрытия можно нанести и на другие металлы и сплавы, например, медь, латунь и платину, если эти металлы, после погружения их в раствор, привести в контакт с никелем или другими более электроотрицательными металлами. На цинке и кадмии процесс химического восстановления никеля не протекает совсем. [c.78]

    Первый слой покрытия на диэлектрики наносят путем химического восстановления металла. Наиболее изученными являются процессы никелирования, кобальтирования и меднения. Эти процессы — автокаталитические, т. е. процесс восстановления (например, солей никеля гипофосфитом натрия) начинается самопроизвольно только на поверхности некоторых металлов — никеле, кобальте, железе, палладии и алюминии, — которые являются катализаторами. Однако никелевые покрытия можно нанести и на другие металлы и сплавы, например медь, латунь и платину, если эти металлы после погружения их в раствор привести в контакт с никелем или другими более электроотрицательными металлами. На цинке и кадмии процесс химического восстановления никеля совсем не протекает. После нанесения тонкого слоя никеля на них покрытие само катализирует процесс восстановления металла. Одним из основных факторов, определяющих скорость процесса, является температура раствора, оптимальной является температура 96— 98 °С. [c.335]

    Чтобы устранить мещающее действие платины, добавляют гидросульфит натрия, образующий устойчивый комплекс с платиной (II). Метод применим для определения палладия в сплавах, содержащих платину. Для сплавов, содержащих медь, он не годится. [c.103]

    Были рекомендопаны 507о-ные сплавы платины с медью или никелем указывалось также, что 70%-ный платиновый сплав совершенно стоек против действия раствора и кислорода и не оказывает никакого каталитического влияния на перекисные соединения. [c.194]

    В качестве электродов могут быть использованы различные металлы. Для анода чаще всего применяется платина или графит, в качестве катода — платина, сплав платины с иридием, медь, золото, латунь, графит, алюминий, ртуть и др. Платиновый каюд чаще всего используется в форме сетки, тигля или чашки. Описаны различные типы электродов и их приготовление [755, стр. 404]. [c.77]

    Другие примеры селективности при использовании биметаллических катализаторов описаны Понеком с сотр. [59] для циклизации н-гексана на сплавах платина— золото, а также Понеком и Захтлером [60] —для изомеризации на сплавах никель—медь. В этих работах увеличение селективности относят за счет роста числа изолированных атомов металла (например платины в матрице золота). Это увеличение благоприятствует протеканию реакций и получению продуктов реакций, требующих одиночных активных центров в то же время подавляются реакции, требующие нескольких смежных активных центров металла. Другая особенность разреженных активных центров, связанная с эксплуатационной активностью при проведении углеводородных реакций, — уменьшение самоотравления углеродом, который, по-видимому, образуется во время полимеризации продуктов диссоциации ацетилена [50] на большом числе смежных активных центров [61]. [c.27]

    Метод был рекомендован для анализа зубоврачебных сплавов платина определялась из одной полярограммы одновременно с медью, железом (суммарная волна), шинцам и кадмием- [c.191]

    Сырая платина — это смесь различных минералов платины. Минерал поликсен содержит 80—88% Pt и 9—10% Fe купропла-тина — 65—73% Pt, 12—17% Fe и 7,7—14% u в никелистую платину вместе с элементом № 78 входят железо, медь и никель. Известны также природные сплавы платины только с палладием или только с иридием — прочих платиноидов следы. Есть еще и немногочисленные минералы — соединения платины с серой, мышьяком, сурьмой. К ним относятся сперрилит PtASa, куперит PtS, брэггит (Pt, Pd, Ni)S. [c.190]

    Медь, члово, свинцово-оловян ный сплав Платина, пал,палий, родий [c.401]

    При ионизации кислорода можно ожидать эффекта, обусловленного наличием -электронов. Можно использовать только сплавы благородных металлов, например Pd-Au, Pt-Au и, по-видимому в некоторой области потенциалов, обогащенные палладием и платиной сплавы с медью и золотом. Сплавы, обогаигенные менее благородными металлами, при достаточно положительных потенциалах могут неравномерно растворяться [208—210], что приведет к обогащению поверхности [209, 210] одним из компонентов или на поверхности появится дополнительная фаза более благородного компонента [208, 210]. [c.431]

    Весьма перспективными наполнителями для электропроводящих клеев являются порошки палладия [129, с. 51]. Электропроводность таких клеев составляет Ы0 —5-10 Ом-м, и хотя они уступают по этому показателю композициям, наполненным серебром, но имеют перед ними весьма важное преимущество—I обеспечивают стабильную электропроводность с большим числом склеиваемых материалов — серебром, платиной, медью, золотом, никелем, палладием, алюминиевыми сплавами, полимерными композиционными материалами с угольным наполнителем, диэлектриками. На рис. 2.4 и 2.5 приведены данные о прочности клеевых соединений меди и алюминия, выполненных зпокси-полиэфирным клеем, наполненным палладием и серебром. [c.112]

    При физико-химическом анализе твердых сплавов платины и меди составам Р1Си и Р1Си5 отвечают ясно выраженные сингулярные точки на кривых зависимости удельной электропроводности и термоэлектродвижущей силы от состава. При температурах, превышающих соответственно 812° С и 645° С, сингулярные точки отсутствуют. Более упорядоченные структуры, возникающие в процессе охлаждения твердых растворов, называются сверхструктурами. [c.244]

    Проводники термопары изолируют друг от друга фарфоровыми трубочками 6 или бусами и закрывают защитным кожухом 7, который выполняют из стали, меди или фарфора. Свободные концы термопары заканчиваются контактными винтами, помещенными в головке термопары под крышкой. К этим винтам присоединяют медные провода 4, идущие от термопары к милливольтметру. Проводники термопары могут быть из различных металлов и их сплавов. Например, в термопарах, применяемых для измерения температуры до +600°С, одним проводником является копель (сплаз никеля и меди), а вторым — хромель (сплав железа, никеля и хрома) для измерения температуры до +700°С — железо-копелевые термопары, до 1000° С — хромель-алюмелевые термопары (алю-мель — сплав алюминия, никеля, кремния, железа, марганца). Для измерения температуры до +1300° С и кратковременно до + 1600° С применяются платино-платинородиевые термопары (пла-тинородий — сплав платины с родием). [c.19]


chem21.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
