50Н :: Металлические материалы: классификация и свойства
Сплав 50Н ГОСТ 10160-75
Химический состав, % | ||||||||||
Углерод, не более | Кремний | Марганец | Сера, не более | Фосфор, не более | Хром | Никель | Молибден | Кобальт | Медь, не более | Железо |
0,03 | 0,15-0,3 | 0,3-0,6 | 0,02 | 0,02 | – | 49,0-50,5 | – | – | 0,2 | Остальное |
Технические свойства | Применение |
Сплав с повышенной магнитной проницаемостью, обладающие наивысшим значением индукции насыщения из всей группы железоникелевых сплавов, не менее 1,5 Т.Сплав с кристаллографической текстурой и прямоугольной петлей гистерезиса. | Для сердечников магнитных усилителей, коммутирующих дросселей, выпрямительных установок, элементов вычислительных аппаратов счетно-решающих машин. |
Тепловые свойства сплава
Тепловой коэффициент линейного расширения, 106 1/ºС, в интервале температур, ºС | ||||||||
20-100 | 20-200 | 20-300 | 20-400 | 20-500 | 20-600 | 20-700 | 20-800 | 20-900 |
8,9 | 9,2 | 9,2 | 9,2 | 9,4 | – | – | – | – |
Основные физические константы и механические свойства сплава:
Плотность: γ=8,2 г/см3;
Удельное электрическое сопротивление: ρ=0,45 Ом·мм2/м;
Температура точки Кюри: Θс=500 ºС;
Магнитострикция насыщения: λS=25·106;
Твердость по Бринеллю 170/130 HB;
Временное сопротивление: σВ= 780/440 МПа;
Предел текучести: σ0,2= 685/145 МПа;
Модуль нормальной упругости: Е=160 Кн/мм2;
Относительное удлинение: δ5=3/35 %;
Относительное сжатие: φ= 15/60 %.
Магнитные свойства сплава
Вид продукции | Класс | Толщина или диаметр, мм | Начальная магнитная проницаемость | Максимальная магнитная проницаемость | Коэрцитивная сила | Индукция технического насыщения | |||
мГн/м | Гс/Э | мГн/м | Гс/Э | А/м | Э | Т(10-4 Гс) | |||
Не менее | Не более | Не менее | |||||||
Холоднокатаные ленты | 1 | 0,05 0,08 | 2,5 | 2000 | 25 | 20000 | 20 | 0,25 | 1,50 |
0,10 0,15 | 2,9 | 2300 | 31 | 25000 | 16 | 0,20 | |||
0,20 0,25 0,27 | 3,3 | 2600 | 38 | 30000 | 12 | 0,15 | |||
0,35 0,50 | 3,8 | 3000 | 44 | 35000 | 10 | 0,12 | |||
0,80 1,0 | 3,8 | 3000 | 38 | 30000 | 12 | 0,15 | |||
1,5 2,0 2,5 | 3,5 | 2800 | 31 | 25000 | 13 | 0,16 | |||
Горячекатаные листы | 3-22 | 3,1 | 2500 | 25 | 20000 | 24 | 0,30 | ||
Прутки | 8-100 | 3,1 | 2500 | 25 | 20000 | 24 | 0,30 | ||
Холоднокатаные ленты | 2 | 0,10 0,15 | 3,8 | 3000 | 38 | 30000 | 14 | 0,18 | |
0,20 0,25 | 4,4 | 3500 | 44 | 35000 | 12 | 0,15 | |||
0,35 0,50 | 5,0 | 4000 | 56 | 45000 | 10 | 0,12 | |||
0,80 1,0 | 5,0 | 4000 | 50 | 40000 | 10 | 0,12 | |||
1,5 2,0 | 3,8 | 3000 | 44 | 35000 | 12 | 0,15 | |||
Холоднокатаные ленты | 3 | 0,05 0,10 0,20 | 12,5* | 10000* | 75 | 60000 | 4,0 | 0,05 | 1,52 |
*Значение магнитной проницаемости для холоднокатаной ленты приведено для поля напряженностью 0,4 А/м (0,005 Э).

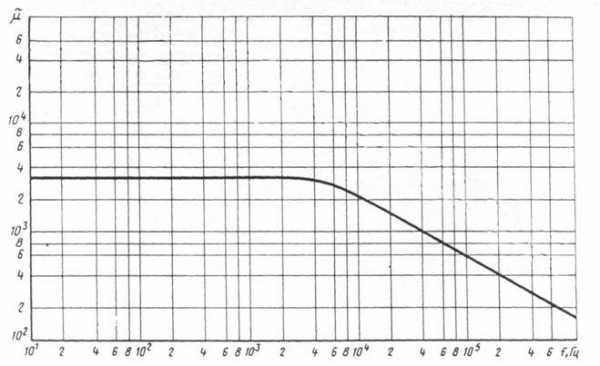

Зависимость μ. от частоты для в поле напряженностью 0,40 А/м (5мЭ) в лентах толщиной 0,1 мм

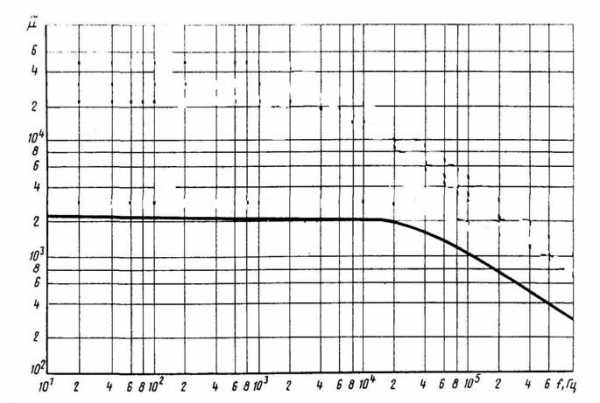

Зависимость μ. от частоты для в поле напряженностью 0,40 А/м (5мЭ) в лентах толщиной 0,2мм
μ- модуль комплексной относительной магнитной проницаемости

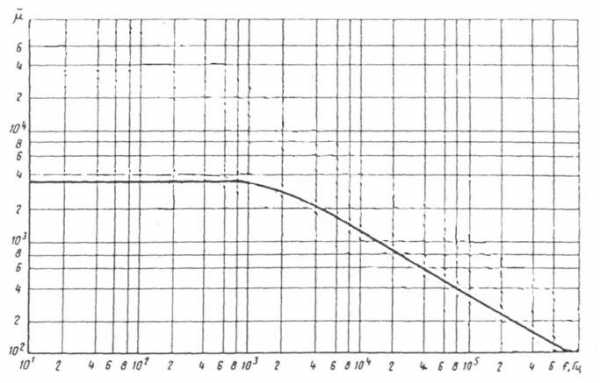

Зависимость μ. от частоты для в поле напряженностью 0,40 А/м (5мЭ) в лентах толщиной 0,35 мм
Зависимость μ. от частоты для в поле напряженностью 0,40 А/м (5мЭ) в лентах толщиной 0,05 мм
μ- модуль комплексной относительной магнитной проницаемости
Кривые намагничивания сплава толщиной 0,2 мм для частот:
1 – 0 Гц; 2 – 50 Гц; 3 – 400 Гц; 4 – 1000Гц; 5 – 2000 Гц; 6 – 4000 Гц; 7 – 10000Гц;
Кривые намагничивания сплава толщиной 0,1 мм для частот:
1 – 0 Гц; 2 – 50 Гц; 3 – 400 Гц; 4 – 1000Гц; 5 – 2000 Гц; 6 – 4000 Гц; 7 – 10000Гц;
Размеры и предельные отклонения по размерам стали должны соответствовать требованиям:
Холоднокатаных листов – ГОСТ 19904-74;
Кованых прутков – ГОСТ 2590-88;
Горячекатаных прутков – ГОСТ 1133-71.
markmet.ru
Сплав 50Н / Auremo
Обозначения
| Название | Значение |
|---|---|
| Обозначение ГОСТ кириллица | 50Н |
| Обозначение ГОСТ латиница | 50H |
| Транслит | 50N |
| По химическим элементам | 50Ni |
Описание
Сплав 50Н применяется: для изготовления сердечников междуламповых и малогабаритных силовых трансформаторов, дросселей, реле и деталей магнитных цепей, работающих при повышенных индукциях без подмагничивания или с небольшим подмагничиванием; в качестве пассивного слоя при изготовлении термобиметаллов, используемых для изготовления чувствительных к изменению температуры элементов контрольно-измерительных приборов и аппаратов.
При использовании сплава марки 50Н и активного слоя из сплава 24НХ изготавливается термобиметалл марки ТБ73/57 (ТБ0831), который применяется для изготовления термочувствительных элементов с малой величиной изгиба.
Примечание
Сплав с повышенной магнитной проницаемостью, обладающий наивысшим значением индукции насыщения из всей группы железоникелевых сплавов, не менее 1,5 Т.
Термобиметалл марки ТБ73/57 (ТБ0831) с пониженным коэффициентом чувствительности (10−13)·10-6 град-1, с пониженным удельным электрическим сопротивлением (0,55−0,60) Ом·мм2/м.
Стандарты
| Название | Код | Стандарты |
|---|---|---|
| Классификация, номенклатура и общие нормы | В30 | ГОСТ 10160-75, ГОСТ 10994-74 |
| Ленты | В34 | ГОСТ 10533-86, TУ 14-1-1328-75, TУ 14-1-4039-85, TУ 14-1-4786-90 |
| Обработка металлов давлением. Поковки | В03 | TУ 14-1-1530-75 |
| Болванки. Заготовки. Слябы | В31 | TУ 14-1-3904-84 |
| Сортовой и фасонный прокат | В32 | TУ 14-1-841-73, TУ 14-11-245-88, TУ 14-1-1271-75 |
| Трубы стальные и соединительные части к ним | В62 | TУ 14-3-256-74 |
Химический состав
| Стандарт | C | S | P | Mn | Si | Ni | Fe | Cu |
|---|---|---|---|---|---|---|---|---|
| ГОСТ 10994-74 | ≤0.03 | ≤0.02 | ≤0.02 | 0.3-0.6 | 0.15-0.3 | 49-50.5 | Остаток | ≤0.2 |
Fe – основа.
По ГОСТ 10994-74 химический состав представлен для сплава марки 50Н.
По ТУ 14-1-841-73 химический состав представлен для сплава марки 50Н-П, изготовленного методом плазменно-дугового переплава.
Технологические свойства
| Название | Значение |
|---|---|
| Особенности производства изделий | По ТУ 14-1-841-73 прутки поставляются без термической обработки и контроля твердости. |
www.auremo.org
Марочник стали
Марочник сталиМарочник стали
Сталь марки 50Н
| Марка : | name=name>50Н | name=name>
|---|---|
| Классификация : | name=name>Сплав прецизионный магнитно-мягкий | name=name>
| Применение: | name=name>для сердечников междуламповых и малогабаритных силовых трансформаторов, дросселей, реле и деталей магнитных цепей, работающих при повышенных индукциях без подмагничивания или с небольшим подмагничиванием; сплав обладает повышенной магнитной проницаемостью и повышенной индукцией технического насыщения | name=name>
Химический состав в % материала 50Н
| Fe | name=name>C | name=name>Si | name=name>Mn | name=name>Ni | name=name>S | name=name>P | name=name>Cu | name=name>
|---|---|---|---|---|---|---|---|
| 48.33 – 50.55 | name=name>до 0.03 | name=name>0.15 – 0.3 | name=name>0.3 – 0.6 | name=name>49 – 50.5 | name=name>до 0.02 | name=name>до 0.02 | name=name>до 0.2 | name=name>
| Твердость материала 50Н , | name=name>HB 10 -1 = 130 – 170 МПа | name=name>
|---|
Физические свойства материала 50Н .
| T | name=name>E 10– 5 | name=name>a 10 6 | name=name>l | name=name>r | name=name>C | name=name>R 10 9 | name=name>
|---|---|---|---|---|---|---|
| Град | name=name>МПа | name=name>1/Град | name=name>Вт/(м·град) | name=name>кг/м3 | name=name>Дж/(кг·град) | name=name>Ом·м | name=name>
| 20 | name=name>1.6 | name=name>name=name> | name=name> | 8200 | name=name>name=name> | name=name> |
АДРЕС: г. НОВОКУЗНЕЦК, ул. Орджоникидзе, 21 – офис 410
ОТДЕЛ ПРОДАЖ: 8 (3843) 45-22-28
sibstal-nk.ru
Сталь Н50 / Auremo
Обозначения
| Название | Значение |
|---|---|
| Обозначение ГОСТ кириллица | Н50 |
| Обозначение ГОСТ латиница | H50 |
| Транслит | N50 |
| По химическим элементам | Н50 |
Описание
Сталь Н50 применяется: для изготовления рельсов типов Р18 и Р24, предназначенных для укладки на железных дорогах узкой колеи.
Примечание
Сталь для изготовления рельсов выплавляется со степенью раскисления Сп (спокойная) или Пс (полуспокойная).
Стандарты
| Название | Код | Стандарты |
|---|---|---|
| Рельсы. Накладки. Подкладки. Костыли | В42 | ГОСТ 5876-82, ГОСТ 6368-82 |
Химический состав
| Стандарт | C | S | P | Mn | Si | Fe | As |
|---|---|---|---|---|---|---|---|
| ГОСТ 5876-82 | 0.4-0.55 | ≤0.045 | ≤0.04 | 0.5-1.4 | ≥0.13 | Остаток | ≤0.15 |
Fe – основа.
По ГОСТ 5876-82 в стали, выплавленной на базе керченских руд, допускается массовая доля серы и фосфора до 0,050 %.
Механические характеристики
| Сечение, мм | σB, МПа | Твердость по Бринеллю, МПа |
|---|---|---|
| Механические свойства стали Н50сп или Н50пс для рельсов типа Р18 и Р24 по ГОСТ 5876-82 в состоянии поставки | ||
| ≥570 | ≥170 | |
Описание механических обозначений
| Название | Описание |
|---|---|
| Сечение | Сечение |
| σB | Предел кратковременной прочности |
www.auremo.org
Сплав прецизионный магнитно-мягкий 50Н (другое обозначение 50НП) – характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки 50Н (другое обозначение 50НП).
Классификация материала и применение марки 50Н (другое обозначение 50НП)
Марка: 50Н (другое обозначение 50НП)
Классификация материала: Сплав прецизионный магнитно-мягкий
Дополнительные сведения о материале: сплав обладает повышенной магнитной проницаемостью и повышенной индукцией технического насыщения
Применение: Для сердечников междуламповых и малогабаритных силовых трансформаторов, дросселей, реле и деталей магнитных цепей, работающих при повышенных индукциях без подмагничивания или с небольшим подмагничиванием-
Химический состав материала 50Н (другое обозначение 50НП) в процентном соотношении
| Fe | C | Si | Mn | Ni | S | P | Cu |
| 48.33 – 50.55 | до 0.03 | 0.15 – 0.3 | 0.3 – 0.6 | 49 – 50.5 | до 0.02 | до 0.02 | до 0.2 |
Механические свойства 50Н (другое обозначение 50НП) при температуре 20oС
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
| Лента, ГОСТ 10160-75 | 440 | 145 | 35 | 60 | ||||
| Лента нагартован., ГОСТ 10160-75 | 780 | 685 | 3 | 15 |
Расшифровка обозначений, сокращений, параметров
| Механические свойства : | |
| sв | – Предел кратковременной прочности , [МПа] |
| sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
| d5 | – Относительное удлинение при разрыве , [ % ] |
| y | – Относительное сужение , [ % ] |
| KCU | – Ударная вязкость , [ кДж / м2] |
| HB | – Твердость по Бринеллю , [МПа] |
Физические свойства : | |
| T | – Температура, при которой получены данные свойства , [Град] |
| E | – Модуль упругости первого рода , [МПа] |
| a | – Коэффициент температурного (линейного) расширения (диапазон 20o– T ) , [1/Град] |
| l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
| r | – Плотность материала , [кг/м3] |
| C | – Удельная теплоемкость материала (диапазон 20o– T ), [Дж/(кг·град)] |
| R | – Удельное электросопротивление, [Ом·м] |
Другие марки из этой категории:
Обращаем ваше внимание на то, что данная информация о марке 50Н (другое обозначение 50НП), приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 50Н (другое обозначение 50НП) могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке 50Н (другое обозначение 50НП) можно уточнить на информационном ресурсе “Марочник стали и сплавов”. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
www.c-met.ru
