Долбежный станок по металлу – принцип работы, как сделать своими руками

Долбежный станок, предназначенный для работы по металлу, является оборудованием, с помощью которого можно обработать труднодоступные места в металлических деталях. Основным назначением подобного оборудования, которое относится к категории узкоспециализированного, является создание элементов различного профиля, что осуществляется за счет выемки металла. Наряду с профессиональными, существуют и самодельные станки подобного типа, но принцип их работы практически не отличается.

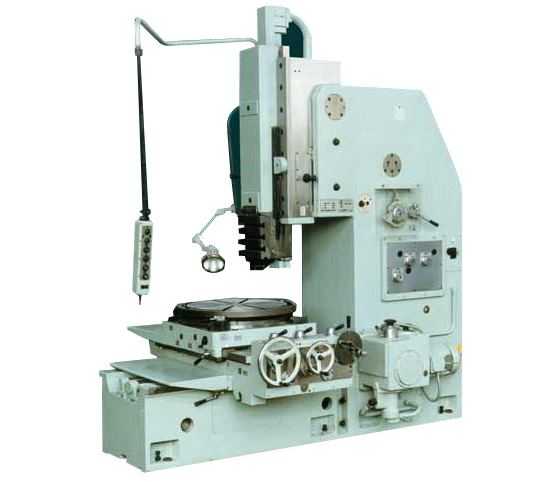

Долбежный станок ГД-200

Особенности станков долбежного типа

И профессиональные, и самодельные долбежные станки состоят из одинаковых конструктивных элементов, которые и позволяют такому оборудованию эффективно выполнять все возложенные на него функции. Основой любого долбежного станка является станина, на которой крепятся его остальные конструктивные элементы: рабочий стол, долбяк — инструмент с острыми зубьями, кулисный механизм, коробка подач, привод, который может быть механическим, электрическим и гидравлическим.

Гидравлическим приводом оснащаются серийные долбежные станки, которые считаются профессиональным оборудованием. Работать на таком, более совершенном оборудовании, за счет наличия гидравлического привода значительно проще и удобнее. Самодельный станок для долбления металла имеет более простую конструкцию, но при этом способен успешно справляться со многими технологическими операциями.

Принцип работы долбежного станка продемонстрирован на видео:

В конструкции профессиональных долбежных станков имеется еще ряд важных элементов: охлаждающая система, системы, отвечающие за управление оборудованием и обеспечение бесперебойной работы всех узлов устройства. Гидропривод станка размещается внутри его станины, а программирование его работы при помощи специальной системы позволяет ползунку, который и совершает возвратно-поступательные движения, выполнять их по точно заданным параметрам.

Долбежный станок по металлу позволяет выполнять целый перечень технологических операций: формирование шпоночных пазов, канавок и шлицев на поверхностях как плоского, так и фасонного типа, получение вырезов и канавок в цилиндрических и конических отверстиях. Использовать такой станок можно для обработки внешних поверхностей, высота которых не превышает 320 мм, а также внутренних с глубиной не более 250 мм.

Перемещение рабочего стола данного оборудования может обеспечиваться при помощи ручной или механической передачи, а также выполняться по прямой линии или по кругу, что дает возможность выполнять на таком станке обработку зубчатых колес и других деталей из металла круглой формы. В отличие от профессионального, самодельный станок может выполнять обработку деталей только в двух плоскостях, что значительно уменьшает его функциональность.

Принцип работы долбежного станка

Обработка деталей из металла на долбежном станке осуществляется за счет возвратно-поступательного движения, которое в вертикальной плоскости совершает ползун и закрепленный в нем резец. Рабочая подача заготовки осуществляется за счет движения стола, на котором она закреплена.

Долбежный станок может работать в двух основных режимах: простом и сложном. При простом режиме заготовка из металла обрабатывается в упор, и резец, перемещаясь на требуемые расстояния, создает ряд отверстий, не отличающихся своими формами и размерами. Сложный режим предполагает обработку отверстий под углом и труднодоступных поверхностей, расположенных во внутренней части заготовок. Выполнить такие операции можно только на профессиональном оборудовании. Станок, сделанный своими руками, для них не приспособлен.

Долбежные станки, сделанные своими руками, оптимально подходят для оснащения небольших производств и частных мастерских, где с их помощью можно обрабатывать заготовки из цветных и черных металлов. Для крупных производств необходимо уже профессиональное оборудование, нередко оснащенное числовым программным управлением (ЧПУ).

Составить представление о том, как выглядят долбежные резцы для соответствующих станков, можно по фото ниже:

Резцы долбежные

Основные модели станков

Наиболее популярной и распространенной моделью долбежного станка по металлу является «ГД», которая представлена сериями 200 и 500. Более современным и функциональным является долбежный станок модели S315TGI, который также очень популярен у отечественных производителей. Такой станок, в отличие от более простых моделей и устройств, изготовленных своими руками, позволяет эффективно выполнять большой перечень технологических операций по металлу.

При выборе серийных долбежных станков нельзя просто ориентироваться на рекламные видео, следует учитывать ряд важных параметров. Одним из важнейших характеристик является максимальная высота заготовки, которую можно обрабатывать на станке. Значимыми параметрами такого станка по металлу также являются: мощность, размеры инструмента и возможность его регулировки, наличие продольного и поперечного хода, допустимый угол наклона и параметры скорости движения долбяка. При выборе такого станка также следует обращать внимание на его габариты и вес, влияющие на его устойчивость и удобство обслуживания, на комплектацию дополнительными устройствами, которые значительно увеличивают функциональность устройства.

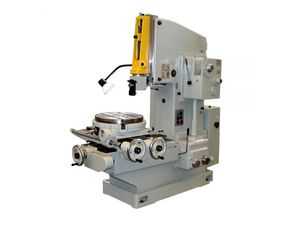

Станок ГД-500

Делаем долбежный станок своими руками

Чтобы изготовить своими руками самодельный долбежный станок, как минимум, необходим его чертеж. Любое подобное оборудование, по сути, является вертикально-строгальным станком с ручным приводом. Все конструктивные элементы такого станка размещаются на массивном основании (350х350х20 мм), которое одновременно является и его рабочим столом.

На основании такого самодельного станка фиксируется стойка, изготовленная из стального стержня диаметром 40 мм и высотой 450–500 мм. По всей высоте стойки прорезан продольный паз, а на одном из его концов выполнена проточка, которая необходима для его соединения с фланцем. Такой фланец, который представляет собой массивную шайбу с одним центральным отверстием и тремя крепежными, расположенными по его окружности, необходим для обеспечения надежного крепления стойки к основанию. Стойка вставляется во фланец своим проточенным концом и надежно фиксируется в нем при помощи сварного соединения, а сам фланец крепится к основанию станка при помощи резьбового соединения.

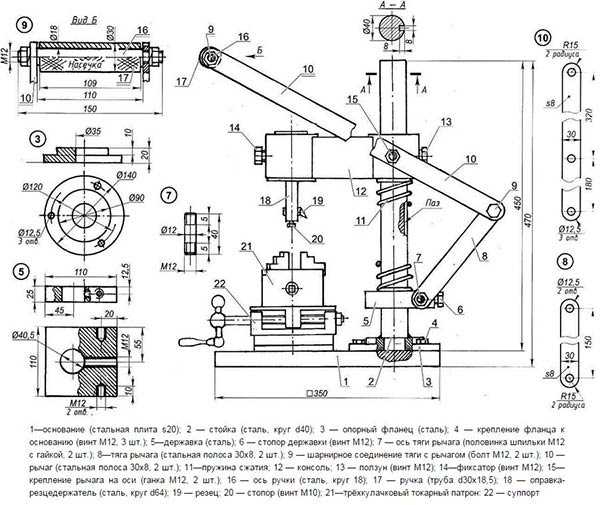

Чертежи ручного долбежного станка, с помощью которого можно прорезать шлицы и пазы:

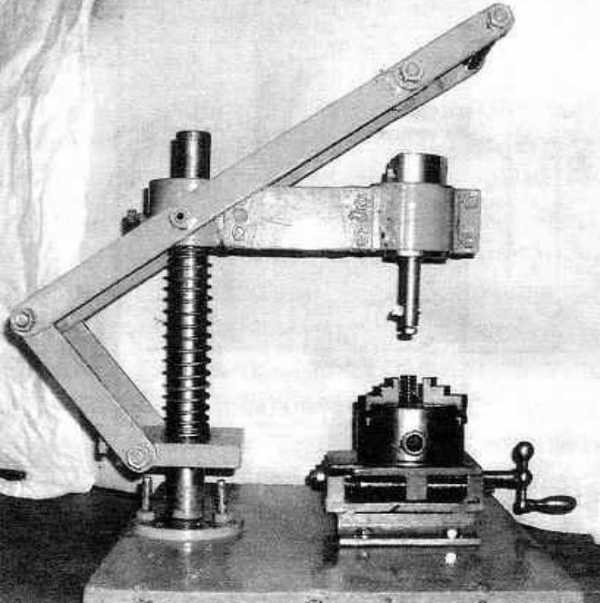

Самодельный долбежный станок

: Общая схема станка

: Консоль

: Оправка-резцедержатель

: Суппорт

На консоль насаживаются державка и консоль, между которыми устанавливается пружина сжатия. Достаточно сложным устройством является консоль, конструкция которой состоит из двух полых цилиндров: оправочного и стоечного, при помощи сварки соединенных перемычкой (квадратная труба сечением 60х60х2,5). В каждом из цилиндров делается отверстие с резьбой М12, которые необходимы для фиксирующего винта, удерживающего консоль от проворачивания (в стоечном цилиндре) и для установки стопорного винта в оправочном цилиндре. С двух противоположных сторон стоечного цилиндра необходимо приварить оси для рычагов подачи инструмента, которые изготавливаются из полушпилек или винтов с резьбой М12.

Сами рычаги и тяги такого самодельного долбежного станка изготавливаются из стальной полосы с размерами 30х8 мм. Скрепленные между собой шарнирно болтами-осями, рычаги и тяги надеваются на оси оправочного цилиндра и державки.

Следует сразу отметить, что на долбежном станке, изготовленном своими руками, за один проход можно осуществлять обработку детали из металла на глубину 0,2–0,3 мм.

Отдельно стоит рассказать о суппорте такого станка, который внешне напоминает машинные тиски. Заготовки из металла, которые предстоит обрабатывать, крепятся в трехкулачковом токарном патроне, смонтированном на верхней подвижной площадке суппорта. С помощью такого суппорта, который надежен и прост в эксплуатации, обеспечивается подача заготовки по отношению к режущему инструменту на глубину обработки.

Пример еще одной самоделки, сделанной собственными силами:

: Общий вид станка

: Схема станка

: Некоторые детали

На видео ниже представлен вариант самодельного долбежного станка с электроприводом:

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

устройство, принцип работы, выбор и самостоятельное изготовление

Иногда на поверхности деревянной или металлической детали надо сделать углубление, паз, некую выемку материала.

Можно выполнить операцию вручную, но значительно быстрее и эффективнее будет применить долбежный станок. Интуитивно понятно, как работает такой агрегат довольно узкой специализации.

Профессиональные изделия дорогие и применяются в основном на производстве, а для домашних работ можно собрать станок своими руками.

Не забудь поделиться с друзьями!

Содержание статьи

Принцип работы

По назначению долбёжные станки делятся на два типа: стандартные и специализированные. Стандартные долбежные станки – это универсальные агрегаты, с помощью которых можно осуществлять самые разнообразные операции. Специализированные устройства предназначаются для обработки сложных деталей – пуансонов, зубчатых колёс и прочего.

Станки приводятся в действие с помощью привода. Он может быть оснащён тремя различными типами механизмов:

кривошипным;
гидравлическим;
с вращающейся кулисой.

Основной обрабатывающий инструмент – полый металлический резец (долото) со сверлом квадратного сечения внутри. Он закреплён на вертикальном движущемся ползуне. Каретка позволяет высверливать в заготовке ровные пазы очень больших размеров.

Принцип работы долбежного станка двухрежимный. В случае простого режима обработка производится многократным прикосновением резца к заготовке в различных точках одной плоскости. Так, например, высверливается ряд параллельных отверстий одинакового диаметра и глубины. Станок с простым режимом работы можно изготовить вручную.

При сложном режиме обработка заготовки производится в различных плоскостях, с многократными поворотами каретки с резцом в различных направлениях, под разными углами. Таким образом можно высверливать пазы и углубления в труднодоступных местах детали. Агрегаты, работающие в сложном или комбинированном режимах, изготавливаются только с помощью профессионального оборудования. Дома самостоятельно изготовить такую установку практически нереально.

Назначение долбежного станка

Устройство наилучшим образом подходит для автоматизированной обработки деталей из дерева. Это узкоспециализированный автомат, очень сильно напоминающий как своим внешним видом, так и перечнем основных конструктивных элементов станок для сверления. С помощью долбёжного станка в деревянной заготовке можно проделывать пазы, отверстия, гнёзда, выемки, каналы. Для получения профилей необходимых размеров станок оснащается дополнительной оснасткой.

Все долбёжные автоматы сходны по своим основным функциям. К их числу относятся:

двухосевая регулировка рабочего стола при перемещении;
измерение размера паза и расстояния между отверстиями с помощью специального измерительного инструмента.

Для обеспечения выполнения функций станки комплектуются набором механизмов. Это могут быть различные струбцины и крепёжные тиски, с помощью которых заготовку можно закрепить в различных плоскостях, под разными углами к обрабатывающей поверхности. Одной из самых распространённых разновидностей долбёжного агрегата является пазовальный станок.

Обратите внимание! С помощью механизма круговой подачи оператор может производить обработку по окружности в таких местах, до которых резец обычного строгального станка попросту не достанет.

При продавливании и последующем высверливании центра заготовки на пазовальном станке по дереву можно изготавливать детали, соединяющиеся между собой пазо-шиповым способом. Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки. В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий.

Профессиональные станки

Наиболее удачными отечественными моделями являются долбёжные станки ГД-200, ГД-320, ГД-500. Они предназначены для мелкосерийного производства деталей из плоских, цилиндрических, конических и фасонных заготовок. Долблением и высверливанием можно получить шлицевые и канавочные углубления, шпоночные пазы в наиболее труднодоступных местах заготовок.

Высота внешней поверхности заготовки соответствует номенклатуре станков – 200, 320 и 500 мм. Размер внутренних обрабатываемых поверхностей не должен превышать 250 мм.

Обратите внимание! Самая современная многофункциональная модель – S315TGI. Она имеет более сложное устройство, нежели агрегаты серии ГД.

В перечень функций данной модели входят операции по дереву и металлу. Собрать такой долбёжный станок несложно своими руками. Дело в том, что в отличие от кустарных, в профессиональных моделях каретка с заготовкой может перемещаться в любом направлении – по горизонтали, по вертикали, по диагонали. Различная оснастка помогает оператору станка производить обработку заготовок по двум контурам – замкнутому и незамкнутому.

По сравнению с другими видами обрабатывающих агрегатов долбёжный может осуществлять движение по прямой линии, в противоположных направлениях.

Долбяк (режущий элемент) с установленным на него резцом движется под углом к вертикальной плоскости. Это позволяет легко обрабатывать поверхности, расположенные под наклоном к оси станка. Так изготавливаются канавки под клиновые шпонки и обрабатываются штампы. Следует отметить, что профессиональные долбёжные станки последнего поколения с успехом применяются в крупносерийном производстве изделий из древесины и металла.

Работу агрегатов обеспечивают асинхронные двигатели. Они способствуют осуществлению сложных и продолжительных обрабатывающих операций. Вращательное движение передаётся напрямую. Это позволяет сохранять высокий КПД и обеспечивать высокую производительность. Запуск осуществляется с помощью магнитных пускателей. Они играют роль предохранителей при возможном непреднамеренном пуске двигателя.

Профессиональные долбежные станки отличаются от более простых моделей довольно массивными габаритами. Их монтаж необходимо производить на станинах или верстаках. Паспорт станка должен содержать его основные характеристики. Механизмы и оборудование профессиональных станков должны комплектоваться сертификатами соответствия и документами на гарантийное обслуживание. Профессиональные модели могут быть оснащены аппаратурой ЧПУ.

Важные критерии выбора

Правильно выбрать агрегат не так просто, как может показаться на первый взгляд. Есть несколько важных параметров, комплекс которых позволит приобрести именно такой инструмент, какой необходим для изготовления деталей:

мощность станка;
возможность регулировки узлов, агрегатов и оснастки;
размеры обрабатывающих инструментов;
возможность движения обрабатывающего инструмента в разных направлениях, в трёх плоскостях;
предельный угол наклона и скорость хода долбяка.

Кроме специализированных параметров, нужно учитывать габариты и массу изделия. От них напрямую зависит устойчивость станины, удобство работы. Агрегат комплектуется дополнительными устройствами и оснасткой. Хорошая оснастка значительно увеличивает функциональные возможности и производительность долбёжного станка.

Изготовление своими руками

Дома по чертежу вполне реально собрать самодельный долбёжный станок по дереву. На основание (рабочий стол) размерами не менее 350 х 350 х 20 мм вертикально крепится стальная стойка диаметром 40 мм с продольным пазом и проточкой на одном из концов. Высота стойки должна составлять не менее 500 мм. Стойка проточенным концом вставляется во фланец. Соединение стойки с фланцем – сварное, фланца с основанием – резьбовое.

Для изготовления консоли станка применяются два цилиндра: оправочный и стоечный. Они свариваются стальным квадратом. Консоль удерживается от проворачивания следующим образом:

с помощью фиксирующего винта в стоечном цилиндре;
с помощью стопорного винта в оправочном цилиндре.

На концы стоечного цилиндра приваривается ось для расположения на ней рычагов подачи. Материал для изготовления рычагов – полоса 30 х 8 мм. Рычаги с тягами соединяются шарнирами и болтами.

Суппорт по своей форме похож на обычные тиски. Крепление заготовок производится внутри трёхкулачкового патрона сверху подвижной площадки. Правильно смонтированный суппорт обеспечивает подачу обрабатываемой детали идеально к плоскости резца на всю глубину обработки. Таким станком можно максимально быстро выполнить углубления в дереве требуемой глубины.

drevogid.com

конструкция и принцип работы, нюансы выбора

Основное назначение долбёжных станков по металлу заключается в обработке поверхности металлических изделий, к которым невозможно добраться с помощью иного аналогичного оборудования. Рассматриваемые станки представляют класс специальных или узкопрофильных устройств: их используют для создания разнообразных профилей, а суть используемой технологии заключается в выемке металла.

Из чего состоит долбёжное приспособление

Задачу долбления металла можно решить при помощи самодельных и профессиональных модификаций этого оборудования. Причём работать они будут по схожему принципу. Далее, будут рассмотрены особенности конструкции этого станка, технология его работы, что поможет облегчить использование его для выполнения стоящих перед вами задач.

Вне зависимости от варианта исполнения долбёжного станка он всегда имеет идентичную конструкцию, которая обеспечивает ему возможность выполнять ту или иную задачу.

Устройство долбёжных станков представлено следующими элементами:

Станина, обеспечивающая поддержку столу.
Долбяк, у которого имеются острые зубья.
Кулисный механизм с коробкой, основное назначение которого заключается в обеспечении быстрой подачи инструмента.
Привод, который может предусматривать три варианта исполнения — гидравлический, механический и электрический.

Гораздо более простую конструкцию имеют самодельные долбёжные станки, в отличие от гидравлических профессиональных модификаций. В то же время последние характеризуются более совершенным устройством и вдобавок к этому они создают меньше проблем при их ручном использовании.

Гидравлические долбёжные станки оборудованы несколькими составными элементами:

гидравлическая система;
система охлаждения;
станина;
долбёжный резец;
коробка подач и стола;
система управления;
оборудование, в функции которого входит контроль работы системы.

Для эффективной работы гидропривода, последний должен быть размещён в станине. Прибор работает по алгоритму, который контролирует движения взад и вперёд, осуществляемые ползунком.

При помощи подобных долбёжных станков можно создавать шпоночные пазы, шлицы и канавки, которые зафиксированы на поверхностях фасонного или плоского типа.

Другим его назначением является обработка поверхности плоского или фасонного типа, изготовление вырезов и канавок для отверстий, выполненных в виде цилиндра и конуса. Нередко к подобному оборудованию прибегают в целях выполнения долбления с необходимым наклоном.

Подобное оборудование подходит для обработки наружных поверхностей заготовок, высота, до которых не превышает 320 мм, а помимо этого, внутреннего пространства, чья высота должна быть ограничена значением 250 мм.

Подобные устройства получили распространение для изготовления изделий в небольших масштабах, а также в качестве приспособлений, входящих в арсенал домашнего мастера.

У этого станка имеется возможность подачи стола трёх типов, за счёт чего можно выполнять необходимые операции на станке с несколькими поверхностями, выбирая для решения конкретной задачи лишь один необходимый вариант установки.

У подобного оборудования реализована возможность многостаночного обслуживания, что обеспечивают возможности стола, система остановки, предусматривающая перечень алгоритмов, а также удалённое управление.

Функции долбёжных станков по металлу

Часто при помощи этого оборудования выполняют долбление внутренних частей плоского и фасонного вида, а также пазов и канавок разных заготовок. Эти станки подходят и для работы с разными видами штампов, которые размещены на столе или зафиксированы в специализированных устройствах.

При помощи этого оборудования можно выполнять обработку поверхностей заготовок под необходимым углом, сохраняя начальное положение детали. Подобный результат обеспечивает возможность поворачивания рамы, которая служит местом размещения долбяка.

Положение стола можно изменять вручную, а также механическим путём. Возможность круговой подачи стола, позволяет выполнять операции по обработке зубчатых колёс или заготовок округлой формы.

При подаче заготовка поступает в стол через подвижный цилиндр, который закреплён к гидропередаче. Станина предусматривает три варианта передвижения подачи:

Круговое.
Продольное.
Поперечное.

Есть возможность изменять положение стола одновременно в трёх направлениях:

Вертикальное.
Горизонтальное.
По кругу.

Долбёжный станок любого варианта исполнения характеризуется наличием лишь двух плоскостей, которые используются для движения подачи. Это раскрывает все достоинства гидравлического устройства: у пользователя возникает меньше проблем в процессе работы, а вдобавок к этому обеспечивается более высокое качество обработки деталей.

Принцип работы

В процессе эксплуатации долбёжного станка совершаются два типа движений: возвратное и поступательное. Несмотря на то что оборудование предназначено для работы в вертикальных плоскостях, совершаемые им движения являются прямолинейными, что делает его схожим со строгальными станками.

Ключевая роль при использовании подобного станка отводится долбёжному резцу, который зафиксирован в ползунке. Подачу обеспечивает стол, на поверхности которого жёстко зафиксирована обрабатываемая деталь.

В процессе использования долбёжного оборудования, механизм совершает возвратно-поступательные действия с некоторым перерывом. В такие моменты движения долбёжного резца могут иметь криволинейную или круговую траекторию.

Долбёжные станки любого варианта исполнения рассчитаны на работу в двух режимах долбления: простом и сложном. В первом случае долбление осуществляется в упор, при этом резец как бы перескакивает на определённый участок и в результате удаётся получать отверстия идентичного размера и формы.

Сутью второго режима работы станка является создание воздействия, совершаемого под углом с наклонными поверхностями. Обычно для выполнения таких операций самодельный станок не приспособлен, поэтому для решения этих задач желательно использовать гидравлический.

Подобное оборудование востребовано в ситуациях, когда возникает необходимость по обработке труднодоступных поверхностей деталей. Здесь речь идёт о поверхностях, расположенных внутри детали, которые применяются в разных видах конструкциях.

Наибольшее распространение оборудование подобного типа получило при выполнении работ с несквозными пазами и канавками различных форм. Самодельные долбёжные станки являются востребованными для частных мастерских или мелкого производства.

В крупной промышленности приходится применять усложнённые методы обработки. По этой причине в таких ситуациях необходимо использовать специальное устройство, предназначенное для обработки металлов с ЧПУ.

Если говорить о частном производстве, мастерских или сервисных центрах, то здесь долбёжное оборудование востребовано для обработки металлов, чугуна и иных металлических сплавов.

Среди доступных в продаже модификаций подобного оборудования самым востребованным является модель «ГД». Она может быть представлена в нескольких сериях — 200, 500. Однако, каждая из них представляет класс рассматриваемых устройств и обладает соответствующими характеристиками.

Выбор долбёжного оборудования по металлу

Приступая к выбору долбёжного станка, следует принимать во внимание ряд факторов. Действуя подобным образом, можно гарантировать длительный срок службы оборудования и бесперебойную его работу на протяжении долгого времени.

В первую очередь следует рассмотреть такой параметр, как допустимая высота заготовки деталей для устройства. Он может иметь различные значения, которые определяются, прежде всего, типом обрабатываемой поверхности.

Наряду с этим, внимания заслуживает и заявленная мощность станка, размер долбяка и возможности его регулирования. Нелишним будет поинтересоваться о наличии у устройства поперечного и продольного хода и значении допустимого угла наклона.

Важной характеристикой, которая определяет качество работы долбёжного станка, является скорость движения рабочего инструмента. Демонстрировать устойчивость в процессе эксплуатации в состоянии лишь изделия, которые оборудованы массивной тумбой. Это позволяет заметно упростить обработку деталей.

На этапе выбора оборудования следует учесть и размер стола, поскольку это непосредственным образом определяет удобство работы с аппаратом.

Дополнительные параметры

Полезной будет информация о том, что включает в себя дополнительная комплектация, прилагаемая к набору устройства.

Следует поинтересоваться весом и размером стола. Эти сведения помогут оценить степень удобства работы со станком, спланировать место для его установки в мастерской или в другом помещении.

Важно, чтобы к оборудованию был обеспечен свободный доступ. Поэтому, если ваше помещение не отличается большим простором, следует сразу отказаться от приобретения крупноформатных моделей.

Выбор такого оборудования, как долбёжные станки требует профессионального подхода. Поэтому следует уделять внимание не только рабочему узлу, который будет обеспечивать выполнение операций, но и дополнительным устройствам, без которых невозможно решить ту или иную задачу.

Следует принимать во внимание тип изделий, которые предстоит обрабатывать при помощи долбёжного оборудования. Это позволит избежать ошибок при обработке и обеспечить наиболее эффективное решение поставленной задачи.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Долбежные станки по дереву: видео, фото, принцип работы

При производстве мебели или других конструкций из древесины достаточно часто приходится проводить создание пазов различной формы. Создать глубокий паз прямоугольной формы без специального оборудования практически не возможно. Для решения рассматриваемой задачи достаточно часто используется настольный долбежно-пазовальный станок. Рассмотрим то, какими особенностями обладают долбежные пазовальные станки по дереву и то, как их выбирают.

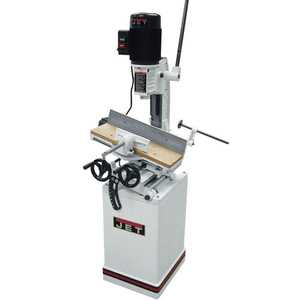

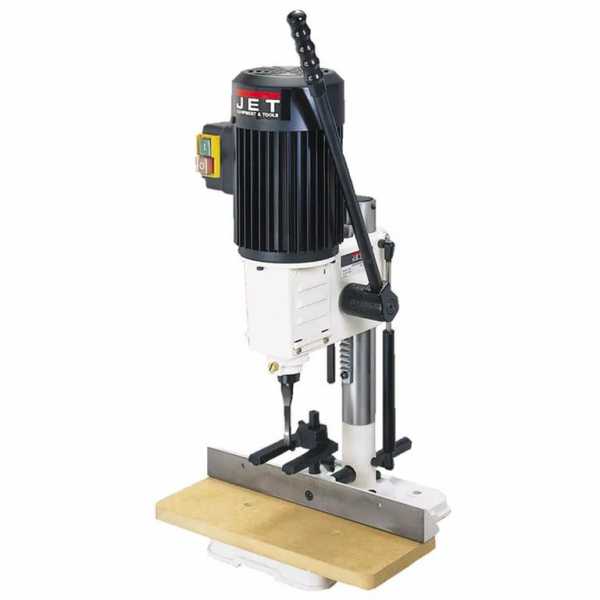

Jet JBM-5

Предназначение

Долбежный станок по дереву – оборудование, используемое для образования пазов различной формы и размеров. Многие модели позволяют проводить смену режущего инструмента для решения конкретной задачи.

Кроме этого долбежник может использоваться для снятия определенного слоя древесины для создания необычного профиля. Конечно, в данном случае производительность оборудования не существенна, но при обработке небольших деталей станок может использоваться и для решения рассматриваемой задачи.

Разновидности

Рассматриваемое оборудование может классифицироваться по многим признакам, но все они имеют сходства, что привело к формированию двух основных групп:

На производстве, где достаточно важным показателем является производительность, используется центробежный деревообрабатывающий долбежный станок. Как правило, он имеет большие размеры, может использоваться для создания различных пазов.
В домашних условиях может использоваться ручной долбежный станок или долбежное сверло по дереву. Подобное оборудование работает по принципу фрезы.

Бытовой долбежный станок по дереву имеет относительно простую конструкцию и невысокую стоимость. Однако промышленный пазовальный станок зачастую по карману исключительно крупным производственным организациям, которые проводят массовый выпуск.

Профессиональное оборудование

Станок долбежный цепной по дереву наиболее распространен в производстве. Именно на его примере рассмотрим устройство долбежного станка по дереву.

К основным моментам можно отнести:

Специальная цепь является главным элементом конструкции. Она имеет огромное количество отдельных звеньев, которые соединены между собой шарнирным способом. При этом каждое звено представлено фрезерным зубом, который затачивается специальным образом.
Основные узлы предназначены для передачи движения и корректировки процесса обработки. Рассматриваемая цепь натягивается на специальную направляющую планку, по которой и движется цепь. Зубья проводят удаление дерева, после чего образуется стружка и паз.

Как ранее было отмечено, при производстве различных моделей используется практически одинаковая схема долбежного станка по дереву. Она достаточно проста, несколько напоминает сверлильный станок. К основным моментам можно отнести:

Основной элемент конструкции — станина, которой крепятся и другие узлы.
На станине крепится подвижный суппорт, который имеет электродвигатель и стол. Следует учитывать, что узел, на котором проводится крепление заготовки, представлен столом с зажимным элементом.
От электродвигателя вращение передается при помощи ремня. Ременная передача используется при производстве различных конструкций.

Есть модель, которая работает по несколько иному принципу. Суппорт с режущим элементом находится в неподвижном состоянии, а стол может двигаться благодаря механическому или гидравлическому приводу. Бытовой вариант исполнения, как правило, не имеет привод.

Деревообрабатывающий долбежный станок

Долбежный станок основные узлы имеет различного типа в зависимости от эксплуатационных качеств. Примером можно назвать модели с ЧПУ, которые в последнее время пользуются большой популярностью. Популярность связана с возможностью создания пазов, которые имеют высокую точность.

При рассмотрении того, как работает долбежный станок по дереву отметим, что принцип работы зависит от компоновки оборудования: различные типы долбежных станков могут иметь вертикальное или горизонтальное расположение режущего инструмента.

Однако наибольшей популярностью пользуется горизонтальный долбежный станок по дереву, так как подобная компоновка определяет компактность конструкции и возможность ее быстрой наладки.

Самодельные варианты исполнения

Самый дешевый вариант исполнения – самодельная конструкция, которая может быть изготовлена своими руками из подручных средств. Конечно следует учитывать тот момент, что самодельные конструкции обладают меньшей производительностью и надежностью. Однако для решения обыденных задач подойдет и самодельная конструкция.

Достаточно часто самодельный станок имеет деревянный стол, который используется в качестве станины. Многие рекомендуют проводить переделку ручной фрезы. Таким образом можно существенно упростить и ускорить работу. Есть некоторые элементы, которые придется приобрести – электродвигатель и фрезы.

В заключение отметим, что в продаже также можно встретить самодельные варианты исполнения. Они, как правило, имеют более низкую цену, чем промышленные варианты исполнения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Долбежный станок по металлу своими руками

Долбежные станки по металлу – устройства, предназначенные для обработки металлических заготовок. Аппараты данного типа относятся к узкоспециализированным станкам и способны создавать элементы самого разного типа посредством выемки металла. Долбежные станки по металлу можно приобрести в соответствующем магазине или сделать своими руками. Инструкцию по самостоятельному созданию устройства вы сможете найти в этой статье.

Общая характеристика класса

Долбежные станки, независимо от условий их производства, всегда похожи между собой в особенностях конструкции. Любой станок обладает станиной, как ключевым элементом строения. Именно к нему крепятся остальные элементы конструкции: рабочая поверхность, долбежный узел, коробка подач, электрический, механический или гидравлический привод.

Профессиональное оборудование отличается от самодельного именно типом привода. Как правило, заводские станки оснащены гидравлическим приводом, который в домашних условиях сделать практически нереально. Гидравлика существенно ускоряет производственный процесс и облегчает работу оператора станка.

В то же время самодельные устройства, использующие механический или электрический привод, обладают достаточным потенциалом для выполнения качественной обработки металлических заготовок.

Станки долбежного типа способны выполнять следующие функции:

Формирование пазов шпоночного типа на различных поверхностях.
Создание канавок и вырезов в отверстиях разного рода.
Обработка внешних и внутренних поверхностей (высота – до 32 см, глубина – до 25 см).

Кроме основных элементов конструкции, долбежные станки имеют еще ряд дополнительных деталей и узлов: системы охлаждения и управления, резервуары для сбора отходов производства, осветительные элементы. Принцип работы станка позволяет оснащать его численным программным управлением.

Рабочий стол устройства может быть и подвижным. Чаще всего этого эффекта достигают посредством ручной или механической передачи. Рабочая поверхность устройства может двигаться по прямой, или по кругу. Такой прием позволяет существенно расширить функциональные возможности станка.

Выбор заводских аппаратов

Чаще всего готовые станки долбежного типа покупают из модельного ряда «ГД», который на рынке представлен несколькими сериями. Это довольно устаревшие аппараты, которые, однако, обладают достаточным набором функциональных возможностей и полностью подходят для использования в домашних мастерских.

Для более качественной и быстрой обработки деталей выбирают станки зарубежного производства. Они позволяют выполнять широкий спектр работ по металлу.

При покупке станков следует обращать внимание не только на фирму производителя и расположение ее производственных мощностей, но и на наиболее важные технические характеристики устройств.

В первую очередь это касается параметров обрабатываемых заготовок, мощность инструмента, его размеры и функциональные возможности, допустимый угол для наклона. Большое значение имеет возможность перемещения рабочих поверхностей и долбежного узла.

При выборе устройств всегда учитывайте будущее место их расположения. Для домашних мастерских подойдут небольшие по габаритам станки со средней или малой мощностью. Это позволит сэкономить место и электроэнергию. Для производств покупают более мощные аналоги с внушительными габаритами. Стоит также учитывать уровень квалификации человека, который будет работать за тем или иным аппаратом.

Видео: самодельный настольный долбежный станок по металлу.

Станок своими руками

Свой долбежный станок, со средним уровнем функциональных возможностей, можно сделать относительно быстро и дешево, но для этого потребуется определенная схема изготовления. Самодельное устройство должно быть вертикальной компоновки и работать на ручном приводе. Все другие концепции тоже осуществимы, но на их изготовление пойдет гораздо больше времени и ресурсов.

В первую очередь необходимо создать рабочий стол для станка. Наиболее оптимальные размеры этого элемента строения находятся в районе 35Х35Х2 см.
К этому рабочему столу приделывают стальной стержень-стойку с диаметром не меньше 4 сантиметров. Его высота должна составлять от 45 до 50 см. Для прикрепления стержня к фланцу, на его конце выполняют специальную проточку. По всей высоте стойки прорезан продольный паз.
В нашем случае фланец – это большая шайба, в центре которой есть отверстие. Элемент оснащен тремя фиксаторами, посредством которых он и крепится к стойке.
Стойка продевается во фланец своим проточенным концом и приваривается к нему. Фланец, в свою очередь, крепится к рабочему столу при помощи резьбы.
На стержень насаживают консоль и державку, между которыми находится пружина для сжатия.
Консоль состоит из двух элементов в форме цилиндра. Они пустые внутри и соединяются посредством перемычки и сварки. В качестве перемычки рекомендуют использовать трубу квадратного типа с сечением 60Х60Х2,5. С двух сторон оправочного цилиндра следует приварить оси для рычагов подачи.
Рычаги изготавливают из стальной полосы с размерами 3 на 1 см. Элементы крепятся к оси цилиндра и державки.

Суппорт станка визуально должен напоминать обычные тиски. Металлические заготовки крепятся в фиксаторе трехкулачкового типа. Он устанавливается на верхней активной площадке суппорта. Именно посредством такого узла заготовка подается к режущему инструменту.

Стоит отметить, что в зависимости от применяемых чертежей и параметров готового самодельного устройства, за один проход можно осуществить обработку металлической заготовки на глубину от 0,3 до 0,5 мм.

metmastanki.ru

Как выбрать долбёжный станок по дереву и обзор популярных моделей

Для столярных конструкций, состоящих из нескольких соприкасающихся деталей, нужна надёжная фиксация. Применение клея, без усиливающих элементов, допускается только при большой площади соприкосновения. Долбёжный станок обеспечивает надёжную фиксацию отдельных фрагментов на маленькой площади.

Основная задача долбёжного станка по дереву — создание гнёзд, пазов, отверстий. А они нужны, чтобы служить узлом для штифтов, гребней, шипов. Точный подбор элементов и использование хорошего клея, гарантируют надёжное крепление всей конструкции (оконных рам, дверных полотен, фрагментов мебели).

Долбёжный станок по дереву, выполняет функции сверлильного из-за схожести конструкций. Основное отличие — передвижная каретка, с помощь которой создаются длинные и ровные пазы. Для этого используют специальный инструмент — долота и спиральные сверла, квадратного сечения.

Устройство долбёжного станка по дереву

В долбёжном станке главный рабочий инструмент — полое долото, в котором вращается сверло. В корпусе детали есть специальная прорезь, для вывода стружки наружу во время работы. Долбёжные станки различаются размером пазов, который зависит от установленного инструмента. При покупке оборудования нужно обратить внимание на следующие моменты:

Размер паза.
Максимальный и минимальный углы наклона.
Размер рабочей поверхности.
Мощность двигателя.

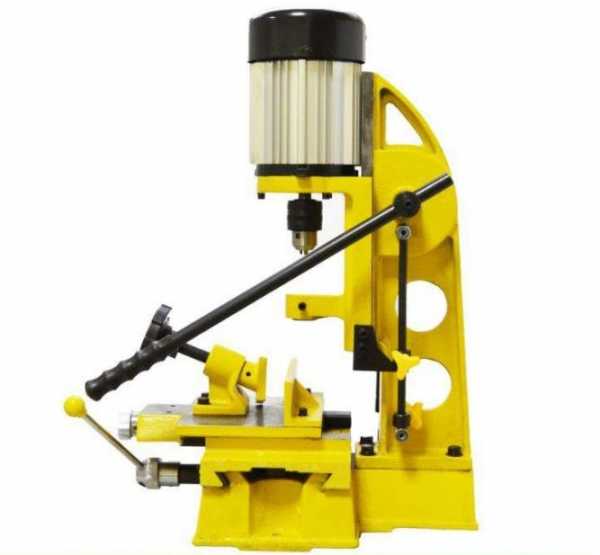

Долбёжный станок Корвет 91 Pro

Предназначен для сверления в древесине пазов, гнёзд, отверстий и шипов, в форме прямоугольника. Работа осуществляется пазовой насадкой, которая состоит из квадратного долота и спирального сверла.

Особенности:

- Оснащается асинхронным двигателем.
- Магнитный пуск защищает оборудование от самопроизвольного пуска, после внезапного отключения электропитания.
- В стандартную комплектацию входят 5 пазовальных насадок.
- Рабочий стол может перемещаться по салазкам (ласточкин хвост), с возможностью настройки плавности хода, для избежания вибрации.
- Оснащается механизмом перемещения бабки, с регулировкой скорости хода.
- Вес бабки компенсируется пневматическим амортизатором.
- Заготовка фиксируется струбциной.
- Глубина выборки задаётся ограничителем.

Характеристики:

Напряжение — 220В.
Ход резца — 105 мм.
Диаметр стола — 200х120 мм.
Масса — 41 кг.
Размеры — 670х470х350 мм.

Долбёжный станок Корвет 92 Master

Используется для создания отверстий, пазов, гнезд в древесине.

Особенности:

Асинхронный двигатель.
Магнитный пуск, предотвращает самостоятельный запуск станка, после незапланированного отключения электропитания.
Пазовые насадки на 5 размеров, входят в базовую комплектацию.
Салазки «ласточкин хвост», осуществляют свободное перемещение по рабочей поверхности, с возможностью настрой плавности хода.
Скорость перемещения бабки регулируется, что даёт возможность устранить люфт.
Пневматический амортизатор компенсирует влияние веса бабки.
Струбцина фиксирует заготовку в вертикальной и горизонтальной плоскости.
Контроль глубины паза и расстояние до отверстий, осуществляется линейкой.
Глубина выборки контролируется ограничителем.

Характеристики:

Напряжение — 220В.
Ход резца — 210 мм.
Диаметр стола — 400х150 мм.
Масса — 108 кг.
Размеры — 500х400х630 мм.

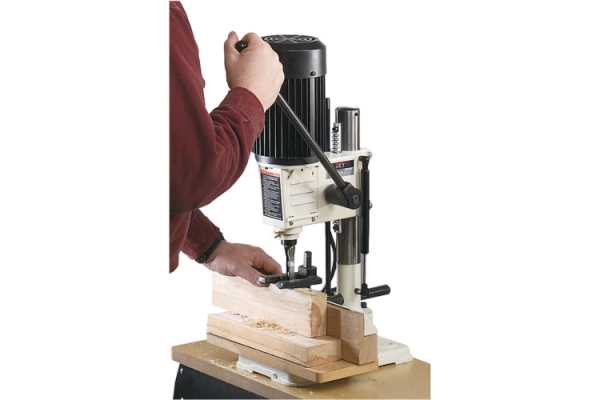

Долбёжный станок Jet 720HD

Модель Jet 720 HD, оборудование промышленного класса, отличается повышенной надёжностью, высокой мощностью и универсальностью, что достигается особенностью конструкции, позволяющей настройку аппарата в зависимости от задачи.

Рабочий стол изготовлен из чугуна с возможностью горизонтального поворота в 45°, что удобно для изготовления угловых пазов. А поворот на 90° влево, позволяет работать с дверным полотном (нижняя сторона заготовки фиксируется на упоре). Если деталь слишком габаритная и рабочая поверхность мешает нормальному размещению, она легко снимается.

Крестообразные направляющие находятся в основании колонны, подача осуществляется рычагами. Для работы с серийными заготовками используются ограничители хода и торцевые упоры.

Особенности:

Механизм подачи заготовки — реечный с упором.
Настраиваемая глубина долбления.
Продольный упор материала.
Заготовка фиксируется винтовым пережимом.
Резец перемещается по трём осям.
Движение по вертикальной и горизонтальной осям регулируется.
Рабочую поверхность можно наклонять.
Основание рабочего стола выполнено из чугуна с деревянной накладкой.
Рабочая поверхность легко снимается и хранится на специальном кронштейне.
Настраиваемый нижний упор облегчает работы с высокими заготовками.

Комплектация:

Сверлильный патрон с ключом.
Втулки для резцов 3/4, 5/8, 13/16.
Торцевой упор.
Накладка для рабочего стола.
Винтовой прижим.
Подставка с отсеком для инструментов.

Характеристики:

Напряжение — 380В.
Ход резца — 155 мм.
Диаметр стола — 370 мм.
Масса — 220 кг.
Размеры — 650х550х2030 мм.

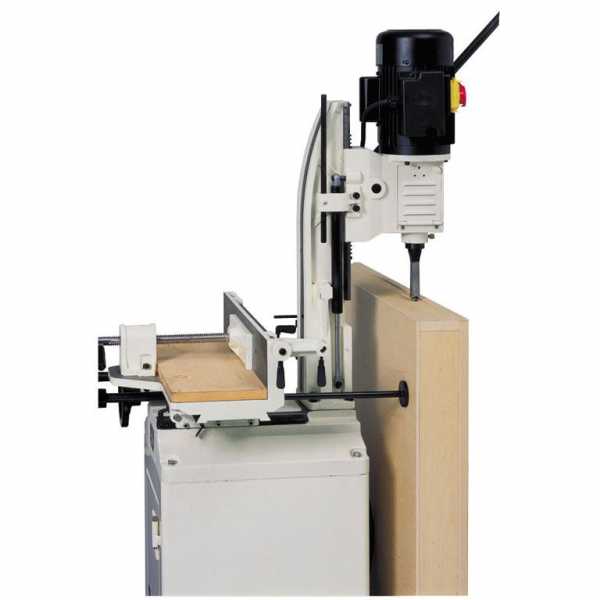

Долбёжный станок Jet 719A

Оборудование подойдёт для нанесения на заготовку из дерева канавок, пазов, любых профилей (не сквозных, с небольшим расстоянием для инструмента).

Особенности:

Конструкция изготовлена из серого чугуна.
По высоте, перемещении осуществляется по рейке, оснащённой амортизатором.
Координатный стол настраивается.
Заготовка зажимается устройством.
Головка станка поворачивается на 180°, что пригодится при изготовлении паза в готовой двери.

Комплектация:

Сверлильный патрон.
Подставка с ящиком.
Конечные упоры.
Настраиваемый прижим.
Втулка для резцов 3/4, 5/8, 13/16.

Характеристики:

Напряжение — 380В.
Ход резца — 200 мм.
Диаметр стола — 180 мм.
Масса — 125 кг.
Размеры — 650х500х1760 мм.

Долбёжный станок ET JBM-5

Особенности:

Мощный двигатель, рассчитанный на продолжительную работу.
Высокая устойчивость обеспечивается каркасом из чугуна и стали.
Сверлильный патрон легко обслуживается за счёт боковых окошек и длинного ключа.
Реечная передача настраивается с помощью рычага, а вес компенсируется амортизатором.
Настраиваемый упор глубины.

Комплектация:

Сверлильный патрон на 10 мм.
Фиксатор для заготовки.
Втулка для резцов 3/4, 5/8, 13/16.

Характеристики:

Напряжение — 380В.
Ход резца — 120 мм.
Диаметр стола — 180 мм.
Масса — 20 кг.
Размеры — 370х350х800 мм.

Долбёжный станок S315TGI

Предназначен для изготовления фасонных и плоских поверхностей из дерева, получения пазов, шпоночных канавок. Аппарат универсален, подходит для обработки крупных и тяжёлых деталей. Конструкция позволяет осуществлять долбление «в упор» с применением резца 5 мм и обработкой поверхностей под углом 45°, благодаря поворотным салазкам.

Особенности:

Конструкция изготовлена из серого чугуна.
Двигатель спроектирован для непрерывной работы на протяжении длительного времени.
Оснащается ручками для настройки положения рабочего стола.
Закрытое основание.
Автоматическая остановка аппарата.
Частотный модулятор регулирует скорость хода.
На дисплее отображаются текущие настройки.

Характеристики:

Напряжение — 380В.
Ход резца — 315 мм.
Диаметр стола — 215 мм.
Масса — 1600 кг.
Размеры — 1000х1450х2250 мм.

Долбёжный станок S200TGI

Эксплуатируется для изготовления пазов, шпоночных канавок на деталях из дерева.

Особенности долбёжного станка S200TGI:

Конструкция позволяет делать долбление на малом расстоянии, с использованием 5 мм резца.
Работа с тяжёлыми деталями обеспечивается лёгкостью переналадки.
Основание изготовлено из серого чугуна.
Мощный двигатель, рассчитанный на долгую работу.
Автоматическая остановка после завершения работы.
Настраиваемая скорость хода.
Дисплей с отображением настроек.

Характеристики:

Напряжение — 380В.
Ход резца — 200 мм.
Диаметр стола — 215 мм.
Масса — 1000 кг.
Размеры — 840х1450х1850 мм.

Долбёжный станок ГД320

Аппарат оснащён гидравлическим приводом для облегчения обработки фасонных и плоских поверхностей. На этой модели, помимо деревянных, можно обрабатывать стальные и чугунные изделия. Масса детали не должна превышать 500 кг. Скорость долбяка регулируется с помощью переключателя, размещённого на передней панели.

Рабочий стол имеет три настрой перемещения: круговое, поперечное и продольное. Разделить заготовку на заданное число частей, поможет поворотный механизм стола. Специальный режим, автоматически прекращает работу при достижении конца заготовки. Конструкция позволяет осуществлять долбление «в упор», при перегибе резца на 5 мм.

Характеристики:

Напряжение — 380В.
Ход резца — 320 мм.
Диаметр стола — 770 мм.
Масса — 5660 кг.
Размеры — 2850х2160х3010 мм.

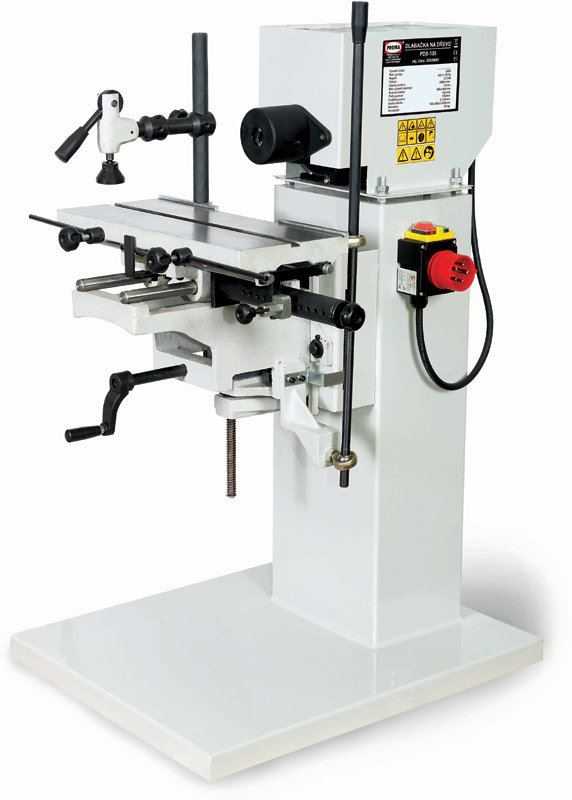

Долбёжный станок LTT MS3016

Используется для долбления пазов и сверления отверстий в заготовках из древесины при мелкосерийном производстве. Основание сварное, коробчатой формы, на котором монтируется рабочий стол и сверлильное устройство. Пазовый механизм включает шпиндель и устройство перемещения. Подъем и опускание обеспечивается маховиком.

Особенности:

Зона резки расположена в безопасном месте с максимальным обзором.
Подачу инструмента можно осуществить одной рукой, что значительно облегчает работу.
Штанговые упоры настраивают размеры обработки.
Шпиндель установлен раздельно с электродвигателем, что увеличило точность работы.
Работает от сети 230В, возможна установка в любом цеху.
Включение и выключение станка осуществляется двумя кнопками.
Парные направляющие обеспечивают плавный ход и точность работы.
Широкий ход рабочего стола (до 140 мм), позволяют применять оборудование практически для любых работ по дереву.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Долбежный станок по дереву: описание, изготовление, видео

Содержание: [скрыть]

Типы станков
Правила выбора
Самодельный пазовый агрегат из фрезы
Популярные модели

Сборка мебели или строительных элементов подразумевает формирование в деталях пазов различной глубины, которые соединяются с шипами аналогичного размера. Для ускорения процесса резки технологических соединений мастера используют специальный долбежный инструмент, о котором и пойдет речь в нашей статье. Также мы расскажем, как быстро и просто собрать долбежный станок своими руками с минимальными затратами.

Типы станков

Оборудование с данным функциональным назначением можно разделить на две категории:

центробежные долбежные станки с цепью, на звеньях которой расположены резцы долбежные. Применяются на крупных деревообрабатывающих комбинатах и мебельных фабриках;
устройство с долбежной головкой для фрезерного станка или подобные ему аналоги со специальным сверлом, которые принято предназначать для выполнения работ в домашних условиях.

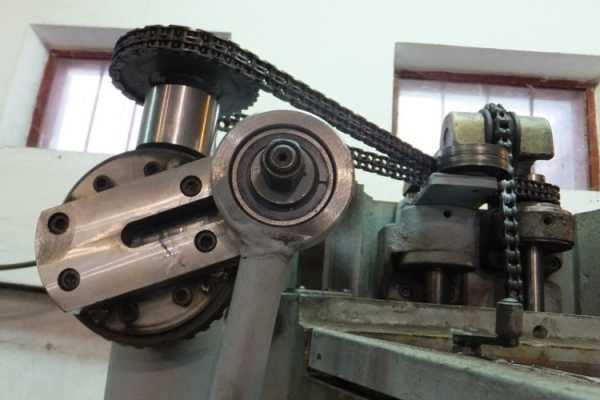

Основной деталью центробежных устройств с функцией фрезы является режущая цепь, на звеньях которой находятся острые долбежные резцы для шпоночных пазов. Конструкция состоит из станины, на которой зафиксирован передвижной суппорт с электроприводом, а также рабочего стола со специальными тисками, которыми зажимается заготовка. При включении станка вращение от передачи передается к цепи через звездочку, приводящую в движение режущую деталь, и обеспечивая тем самым долбление паза. Чертеж устройства представлен ниже.

Существуют долбежные станки, рабочий стол которых находится в статичном положении, а рез выполняется за счет подвижного суппорта, и их аналоги с перемещающимся столом на роликовом механизме, где в неподвижном состоянии находится режущая цепь. В данном случае это может быть станок долбежный с механическим приводом или гидравлической системой (гд). Обращаем ваше внимание на то, что при продольном движении заготовки работа выполняется исключительно на долбежном станке с перемещающимся столом. Агрегат, выполняющий долбление пазов при помощи сверла, по своему устройству полностью повторяет традиционный фрезерный станок, без которого не обходится ни одно мебельное производство или столярный цех.

Правила выбора

Если вы хотите работать на эффективном и безопасном оборудовании, при покупке обязательно изучите его описание. Промышленные образцы должны иметь богатое функциональное наполнение, благодаря которому можно будет фрезеровать и просверливать обрабатываемую поверхность. Портативные долбежные станки компактных размеров удобно перемещать с места на место, но они не годятся для резки пазов глубже 100 мм и не могут долго функционировать в непрерывном режиме из-за малой мощности.

Опытные мастера обязательно рекомендуют выяснять, насколько способна разворачиваться долбежная головка станка и каков градус наклона роликового механизма, регулирующего положение стола. Очень желательно, чтобы пазовальный станок позволял осуществлять долбежку в упор, так как данная функция обеспечивает глубокую резку крупногабаритного пиломатериала, если это необходимо. Разумеется, чем богаче комплектация оборудования, тем выше его цена. На современных моделях долбежная головка или станина приводится в движение при помощи электромотора гидравлики, а механические образцы относятся к изделиям прошлого поколения.

Существует несколько критериев, на которые следует ориентироваться при покупке пазовальной фрезы. В первую очередь нужно определиться с габаритами заготовок, которые будут обрабатываться на данном агрегате. Конечно же, важными показателями является мощность, система безопасности и комплектация, которыми обладает долбежное приспособление.

Самодельный пазовый агрегат из фрезы

При необходимости всего за пару часов можно собрать долбежный станок по дереву своими руками, ведь цена на серийные образцы немаленькая, а в быту вполне можно обойтись самоделкой. Для изготовления такой самоделки потребуется ручной фрезер, или же может быть собрана самодельная долбежная головка, где левый или правый резец долбежный подбирается в зависимости от конкретного вида работ.

Итак, ручную фрезу необходимо крепить по уровню, строго горизонтально относительно рабочей площадки, что позволит упростить сверление аккуратных пазов и отверстий. В качестве основы подойдет лист плотной фанеры (10 мм), а размеры площадки рассчитываются с учетом габаритов инструмента. Жесткую фиксацию обеспечивают бруски, которые подкладывают под ручки агрегата, после чего конструкцию дополнительно прижимают металлическим стержнем.

Такой самодельный долбежный станок, как на фото выше, готов к функционированию, однако чтобы канавка формировалась качественнее, его необходимо немного доработать, а именно, снабдить рычагами с перпендикулярной направляющей. К представленной выше самоделке потребуется дополнительный лист фанеры большего размера, на котором необходимо просверлить отверстия, и через них закрепить брусок с рычагом позади фрезерной установки. На готовой площадке также устанавливается брусок, обеспечивающий подвижную фиксацию штока. Так мастер сможет контролировать уровень глубины реза.

Чтобы добиться поперечного перемещения на станине, устанавливается еще один рычаг, с той разницей, что он будет соединен штоком с большим листом фанеры, и здесь также потребуется усиливающий брусок. В качестве направляющих салазок обычно применяют тонкие деревянные планки. Если данный принцип действия перенести на рабочий стол в зеркальном отображении, фреза будет установлена в статичном положении, а обработка материала здесь проводится путем перемещения столешницы. При сборке долбежника своими руками затраты будут минимальны, а его цена намного меньше серийного оборудования.
