конструкция и выбор бытовых моделей для дома

Токарный станок — одно из древнейших механизированных приспособлений для обработки различного сырья. Об этом свидетельствуют найденные в Египте артефакты, идентифицированные VII веком до н. э. Установка электрического привода на заре XX столетия, стала революционным достижением в конструкции оборудования. С этого периода токарный станок по дереву не менялся.

Содержание материала

Конструкция станка

Основным элементом станков является станина, поэтому главное значение отводится прочности и весу опоры. Чем больше масса станка, тем меньше вероятность опрокидывания. Это важно и для снижения уровня вибрации в процессе работы. Для увеличения прочности в станине делают пазы для крепления к подставке. Именно на опоре размещаются все узлы агрегата.

Передняя и задняя бабки

Также рекомендуем прочитать:

На основе крепко фиксируется передняя бабка — самый сложный узел агрегата. В ней находится шпиндель, установленный на редукторе и устройство с электронным управлением. С помощью этого блока производят включение и выключение. На современных технологичных агрегатах автоматически регулируется частота вращения шпинделя. В одних устройствах электрический двигатель размещается под кожухом бабки, в других выставлен наружу.

Функция задней бабки — придавливать материал к ведущему центру, размещённому на шпинделе. Она перемещается в разрезе станины по длине оси вращения. Составной элемент задней бабки — пиноль. Своими руками на неё устанавливают вращающийся или неподвижный центр. Пиноль имеет вид гильзы, остриё которой упирается в заготовку. Место пиноли настраивается маховиком, что делает её подвижной.

Насадки на станок

Насадка обеспечивает зажим обрабатываемой заготовки и соединение со шпинделем, вращающим деталь. Одна из самых простых насадок — ведущий центр. Она имеет вид диска с зубьями, который вонзается в заготовку и давит её к другому центру, размещённому у задней бабки.

При участии керна обозначается середина на торцах, правильно устанавливается деталь в центрах. Центр на шпинделе возможно заменить трех- или четырехкулачковым вращающимся патроном. Он стискивает изделие, чтобы потом его можно было обточить. Плоские широкие детали обрабатывают планшайбой, представляющей собой фланец с пазами, которые навинчиваются на шпиндель. Крепится фланец шурупами. Кроме того, круглую чурку прикрепляют к детали, чтобы не испортить заготовку. Планшайба допускает обрабатывать изделия значительного радиуса при условии, что у оборудования передняя бабка поворотная .

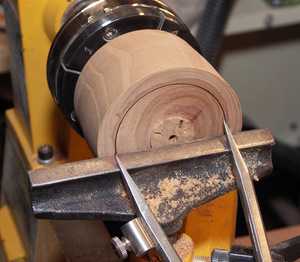

Работа подручника

Между бабками в комфортном положении и на нужном промежутке от оси вращения детали располагается подручник, который регулируется по высоте. Он осуществляет работу опоры для резца, а перпендикулярное положение верхней кромки гарантирует удобство, безопасность и качество обработки.

Направление оборачиваемости изделия обуславливается формой подручника. Заготовка перемещается сверху вниз, прижимая к опоре резец. Погрешность этого узла агрегата в том, что приходится руками держать инструмент, поэтому точно выдержать криволинейный профиль или вымерять толщину убираемого слоя непросто.

Прочие узлы

Токарные станки имеют такой элемент, как суппорт, отвечающий за точное движение резца по 3 координатам и жёсткое крепление. Устанавливается суппорт на штангу и перемещается параллельно оси вращения изделия. Маховиками координируют место резца. С его помощью осуществляется точная цилиндрическая или коническая обработка.

Назначение копировальных приспособлений — решать проблемы криволинейной обработки. Они различны по устройству друг от друга, но имеют одинаковые элементы:

  • щуп;
  • штангу;
  • держатель резца.

С помощью щупа отслеживается профиль шаблона, а по штанге перемещается копирующий механизм.

Параметры установки

Самая большая протяжённость между центрами — одна из основных величин оборудования. Она позволяет не только определить наиболее вероятную длину изделия для обработки, но и предоставляет информацию о габаритах самого станка. В некоторых устройствах эти значения указываются в маркировке.

Для обрабатываемой заготовки максимальный диаметр определяют высотой центров над опорой и предельным интервалом подручника от оси вращения. При использовании суппорта или копировального устройства этот показатель не имеет такого значения.

Если сравнивать станок по дереву с другими электрическими инструментами, то потребляемой мощности станка достаточно для выполнения возложенных на него функций.

На всех актуальных установках частота вращения видоизменяется. Есть два способа настройки:

  1. За счёт перестановки на редукторе приводного ремня на ведомый шкив или ведущий необходимых диаметров. Осуществляется это вручную или рычагом, расположенным на передней панели.
  2. Электронная регулировка в совокупности с перемещением ремня. Такой способ обеспечивает более точную настройку.

Этот параметр позволяет адаптировать установку для работы с изделием определённого диаметра и заданной чистоты. Обычно диапазон скоростей вращения варьируется от 500 об/мин до 5000 об/мин.

Разновидности моделей

Чтобы ответить на вопрос, как выбрать токарный станок по дереву, необходимо руководствоваться не только ценой и техническими параметрами, но и маркой, брэндом оборудования. Различий между моделями мало, хороший производитель обеспечит качество станка и достойный сервис.

Стоит при выборе модели обратить внимание на перечень опций, предусмотренных производителем. Например, на возможность установить копир, им оснащены не все станки. Кроме того, перед покупкой необходимо детально осмотреть товар и ознакомится с документацией.

Настольным токарным станком по дереву называют установку массой меньше 40 кг. Производители позиционируют их как бытовые, хотя разделение на профессиональные и для дома чисто условное. Мастер без проблемы использует настольный станок по дереву для обработки небольших изделий, чтобы не применять крупногабаритное, шумное и потребляющее большую мощность оборудование.

Kinzo 48 P 5600

Kinzo — необычного устройства мини-станок по дереву. Из сваренных стальных листов изготовлен кожух передней бабки и станина. Внутри кожуха располагается асинхронный двигатель. Перевод скоростей осуществляется за счёт перестановки ремня. Достигается следующая частота обращения — минимальная 850 об/мин, максимальная 2150 об/мин. Задняя балка и подручник крепятся болтами. Возможность обточки заготовок длиннее 400 мм является особенностью этого станка.

Станок питается от однофазной сети 230 В, при мощности в 350 Вт. Интервал между центрами — 1000 мм, а над станиной диаметр — 350 мм. Задняя балка не имеет конуса, расстояние хода пиноли — 30 мм.

Proxxon DB250

Настольный станок Proxxon чрезвычайно компактный. Он предназначен для моделистов, использующих его при обработке небольших заготовок. Работает установка практически бесшумно, её можно услышать только при резании дерева.

Технические параметры:

  • однофазное питание — 230 В;
  • мощность — 100 Вт;
  • частота вращения — 1000−5000 об/мин;
  • протяжённость между центрами — 250 мм;
  • диаметр над станиной — 80 мм.

Модель оснащена коллекторным двигателем. Задняя балка имеет конус, а ход пиноли составляет 11 мм.

Отличительной чертой станка является вес — 2 кг и время работы без остановки до 30 минут.

Энкор Корвет 71

Несмотря на свою компактность Энкор Корвет имеет структуру «больших» машин. У него чугунные основа, передняя и задняя бабки, на шпинделе ступенчатые шкивы и оси двигателя.

Асинхронный двигатель функционирует на полную силу всегда, используемая им мощность составляет 370 Вт. При обработке вибрация агрегата небольшая и практически отсутствует снижение скорости вращения, а шум делается резцом вовремя резки древесины.

К особенности модели относится преобразование частоты вращения за счёт перестановки ремня на шкивах. Расконсервация станка сводится к необходимости проверить натяжение приводного ремня и протереть от избытка масла направляющие станины.

Наладка оборудования

Любой станок перед работой требует времени на наладку. Перечень соответствующих правил не предполагает никаких отдельных знаний, поэтому наладить оборудование трудно не будет.

  1. С подручника, станины и других, чрезмерно смазанных элементов, необходимо удалить консервационную смазку.
  2. Как правило, верхняя поверхность подручника отлита из чугуна, поэтому её следует выровнять от шероховатости при помощи напильника.
  3. Выступы патрона необходимо заточить.
  4. Стоит проверить соосности шпинделя и задней балки. Такой дефект трудно устранить, поэтому его лучше оценить ещё при покупке.
  5. Для приводного ремня осуществляется проверка натяжения.
  6. Если агрегат устанавливается стационарно он привинчивается к подставке, а между ним и подставкой прокладывается листовая резина.
  7. До начала обработки резцами материалу следует придать цилиндрическую форму. Для безопасности резец прижимается к заготовке под острым углом, затем угол выводится на прямой.
  8. Мягкие породы древесины обрабатываются на малых скоростях, а твёрдые на больших оборотах.

Не для всех моделей эти правила актуальны в полном объёме, часть из них выполнять не нужно.

Техника безопасности

После наладки станка стоит изучить инструкцию по эксплуатации в части следования правилам по технике безопасности.

  1. Перед работой осмотреть оборудование на наличие явно выраженных дефектов, а в случае обнаружения устранить.
  2. На рабочем месте не должно быть посторонних предметов или мешающих заготовок. Следует обеспечить его хорошим освещением.
  3. Агрегат должен стоять устойчиво на ровном и твёрдом основании.
  4. Станок устанавливается таким образом, чтобы для его обслуживания и расположения материала было достаточно места.
  5. Запрещено использовать оборудование вблизи горючих газов и жидкостей.
  6. Нельзя использовать аппарат в помещениях с большой влажностью или под воздействием дождя.
  7. Стоит применять вытяжную установку, древесная пыль взрывоопасна и может причинить вред здоровью.
  8. При работе одежда должна плотно прилегать, надеты головной убор, очки и средство защиты от пыли.
  9. Запрещено оставлять работающий станок и допускать к нему посторонних.
  10. Перед работой из заготовки удаляются все посторонние предметы, а инструмент хорошо затачивается.
  11. Заготовка надёжно закрепляется.

Соблюдение правил обеспечит безопасную работу на станке и продлит срок эксплуатации оборудования. Все электротехнические и сервисные работы лучше поручать квалифицированному специалисту.
