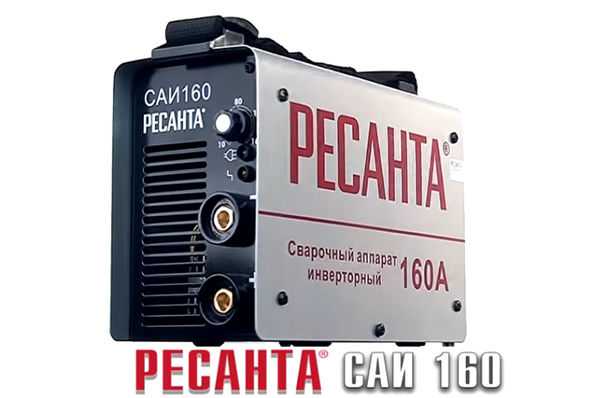

Сварочный аппарат инверторный Ресанта САИ 160: характеристики, схема

Ресанта уже давно стала одним из самых популярных брендов сварочной техники, которые можно встретить в отечественных магазинах. Столь высокий уровень популярности вполне объясняется достаточно низкой стоимостью, что делает оборудование доступным для всех пользователей. При этом, соблюдается весьма высокий уровень качества и надежности работы. Среди всего разнообразия моделей данного бренда сварочный аппарат Ресанта САИ 160 является одним из самых маломощных. Он пригоден для относительно небольшого спектра процедур, так как из-за низкого уровня тока он не может работать с толстыми заготовками.

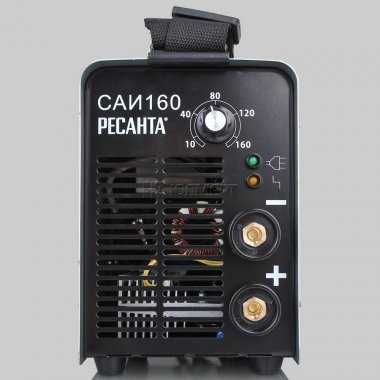

Сварочный аппарат Ресанта 160

При таких параметрах нормальная работа будет вестись с электродами около 3-4 мм, не более. Среди профессионалов данная модель практически не востребована. Сварочный аппарат Ресанта 160 чаще всего применяется в быту, где требуется сварить мелкие детали. Это может быть сетка из арматуры, листовой металл небольшой толщины, уголки, тонкие трубы и прочие разновидности. При работе с тонкими изделиями здесь наблюдается возможность осуществить высокоточную настройку параметров. Техника работает только со штучными покрытыми электродами.

За счет низкого уровня мощности, не возникает ни каких проблем с подключением и перегрузкой сети. Включается сварочный аппарат инверторный Ресанта САИ 160 в обыкновенную бытовую розетку. Даже когда он работает на максимальной мощности, то сеть сильно не перегружается и здесь не нужно выдвигать особые требования к проводке. Как и прочие модели этой серии, здесь сохраняются очень компактные размеры, что важно для домашних условий. Инвертор без проблем можно переносить и перевозить, так как весит он всего 4,5 кг. В строительстве и прочих подобных сферах, такая техника не встречается за счет своей ограниченности по параметрам.

Отличительные особенности

Сварочный аппарат Ресанта САИ 160 отличается надежностью работы. У него высокий уровень ПВ, который доходит до 70%, что для домашней сферы является очень большим показателем, так как у некоторых конкурентов этот показатель может быть снижен до 50%. Ко всему прочему нужно отметить экономичность работы при невысоких параметрах.

Преимущества

Сварочный аппарат инверторный Ресанта САИ 160 обладает низкой стоимостью;
Качество находится на весьма высоком уровне, если сравнивать со стоимостью;
Экономичность использования за счет низкой мощности;
Маленький вес и компактные габариты;
Техника не перегружает сеть и не имеет каких-либо особенностей подключения к ней;
Хорошая система охлаждения;
Бренд достаточно известен, так что всегда есть ремонтные сервисы и места для покупки дополнительных аксессуаров.

Недостатки

Сварочный инвертор Ресанта САИ 160 обладает слишком малым максимальным током, что сильно ограничивает сферу его применения;
Практически все аксессуары, которые идут в комплекте, включая провода, имеют низкое качество;
Кулер сделан из хрупких материалов, что требует особенно бережного отношения;
Из-за легкого поворота ручек шкалы, они могут легко сбиться во время сварки.

Схема сварочного инвертора Ресанта САИ 160

Подробная схема аппарата показывает, какие именно комплектующие в него входят и в каком количестве. Здесь указан их тип, что очень важно во время ремонта. Благодаря этому легче узнать место расположения неполадки, а также какими деталями стоит заменить поврежденный участок.

Схема сварочного инвертора Ресанта САИ 160

Устройство и принцип работы

Сварочный аппарат Ресанта САИ 160 обладает следующими деталями в своем составе:

Первичный выпрямитель;
Стабилизатор интегральный;
Вторичный выпрямитель;
Трансформатор;
Реле мягкого пуска;
Радиатор транзисторов;
Система охлаждения;
Радиатор выпрямителя;
Датчик силы тока;
Фильтр помех.

Устройство и принцип работы сварочного инвертора всегда являются неотъемлемыми друг от друга характеристиками. Исходя из имеющихся технических узлов, эта модель имеет следующий принцип действия:

Их электрической сети ток попадает на сварочный аппарат инверторный САИ 160, где на первичном выпрямителе он трансформируется в постоянный;
После этого затрагиваются параметры напряжения, которые снижаются ниже номинального в 220 В. На этом этапе происходит второе преобразование тока, когда он из постоянного снова становится переменным. Но на этот раз увеличивается еще и его частота, так что в дальнейшем будет использоваться уже высокочастотный ток.
Главные преобразования случаются при попадании электричества на трансформатор инвертора. На нем снова уменьшается сила напряжения, что по законам физики приводит к увеличению силы тока. Таким образом, можно достичь требуемого значения режимов сварки.
На последнем этапе электричество поступает на вторичный выпрямитель. Здесь происходит третье преобразование тока, и он вновь становится постоянным. Тут же окончательно доводятся параметры согласно заданному режиму.

Характеристики сварочного аппарата Ресанта САИ 160

Данная модель выпускается не в единственном варианте. Здесь есть несколько небольших ответственный. Основными разновидностями являются две марки. Первая является стандартной и не имеет ни какой маркировки после числа 160. Вторая же имеет после 160 буквенное обозначение ПН. В плане характеристик также имеется несколько различий.

Характеристики стандартной модели

Параметры	Значение параметров
Типы сварки	MMA
Диапазон сварочного тока	10-160 А
Допустимое напряжение в сети	140-260 В
Напряжение х.х	80 В
Род тока сварки	постоянный
Продолжительность включения (ПВ) на максимальных параметрах	70 %
Максимальный диаметр расходного материала	4 мм
Антиприлипание	Имеется
Горячий старт	имеется
Форсаж дуги	Отсутствует
Степень защиты	IP21
Вес	4,5 кг
Комплектация	кабель с держаком для сварочного аппарата, кабель с заземлением

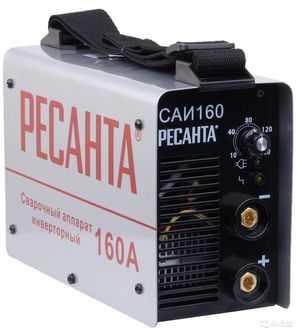

Стандартная модель аппарата Ресанта САИ 160

Характеристики аппарата 160 ПН

Параметры	Значение параметров
Типы сварки	MMA
Диапазон сварочного тока	10-160 А
Допустимое напряжение в сети	140-260 В
Напряжение х.х	80 В
Род тока сварки	постоянный
Продолжительность включения (ПВ) на максимальных параметрах	70 %
Максимальный диаметр расходного материала	4 мм
Антиприлипание	Имеется
Горячий старт	Имеется
Форсаж дуги	Имеется
Степень защиты	IP21
Вес	5,7 кг
Комплектация	кабель с держаком для сварочного аппарата, кабель с заземлением

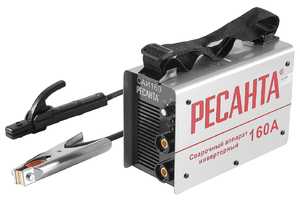

Сварочный аппарат Ресанта САИ 160 ПН

Режимы

Режимы настройки
Толщина заготовки, мм	0,5	1-2	3	4-5	6-8
Диаметр расходного материала, мм	1	1,5-2	3	3-4	4
Величина тока, А	15	40	79	130	160

Инструкция по эксплуатации

Сварочный аппарат Ресанта САИ 160 требует тонкого подхода во время эксплуатации. Все начинается еще со стадии установки, так как практически все инверторы испытывают проблемы с перегреванием. Чтобы снизить этот риск до минимума, следует подыскать место с хорошей естественной вентиляцией, которая бы улучшала искусственную, чем на более мощном режиме работает техника, тем большая степень охлаждения для нее требуется.

Далее нужно обратить внимание, как закреплены кабели на сварочном аппарате. Если они шатаются и отходят, то это может привести к их поломке, так как в тончайших местах соединения происходит сильный перегрев.

Перед непосредственной работой нужно убедиться, что все системы исправны. После этого можно приступать к настройке параметров, исходя из режимов сварки. Для каждого параметра имеется свой регулятор. Также не мешает разобраться в дополнительных функциях, которые могут улучшить процесс соединения.

Аналоги

Аналогичными по главным параметрам моделями являются Патон 160 и Евролюкс 160. Эти два инвертора также обладают максимальной величиной тока в 160 Ампер. Но по другим параметрам, а также по особенностям работы, они могут сильно отличаться.

svarkaipayka.ru

Ресанта САИ 160 цена и отзывы сварщиков

Отзывы сварщиков о сварочном аппарате Ресанта САИ 160

Достоинства:

Хочется отметить сразу такую приятную вещь, на которую часто не обращают внимание, как изоляция кабеля, который идет в комплекте. Кабель идет толщиной чуть ли не толщиной в указательный палец, его сечение 24 квадрата, а сам кабель запечатан в толстенную изоляцию — одним словом, чтобы не сжечь его ничем.

Электрододержатель аппарата сделан из термостойкой пластмассы, которая не плавится, когда пользуешься. В принципе, тоже неплохо сделан.

По самому инверторному сварочному аппарату Ресанта САИ 160:

Небольшие габариты, не то что раньше приходилось иметь дело с трансформаторами.

Максимальный ток 160А — это несомненно плюс.

Варит свободно, без глюков и тройкой и четверкой!

Можно варить на максимальном токе — все идет нормально, дуга стабильная.

На аппарате имеется специальное крепление, чтобы носить его через плечо. Малость, но приятная, потому как приходится постоянно ходить со сварочником.

Недостатки:

Если снова говорить о комплектующих: кабель, о котором было уже сказано в «достоинствах» имеет и свои минусы: от него идет сильный запах резины.

Из комплектующих еще по клемме заземления сварочного аппарата Ресанта САИ 160 — сделана она на первый взгляд вроде бы прилично, единственное, что сразу бросается в глаза: кабель коротковат.

Но опыт использования говорит, что после третьего-четвертого применения, все губки внутри крокодила массы отваливаются. Лучше сразу купить что-нибудь нормальное, потому как, когда масса развалится в самый неподходящий момент — будет чем ее заменить. Это делается очень просто — болт откручивается и ставится новая клемма.

По недостаткам инвертора: написано на корпусе, что произведен он в Латвии, но произведен он в Китае на самом деле. Это всем понятно.

Важно, не стоит ставить на пыльный пол или не дай бог землю, ставьте на какую-то подставку или коврик, т.к. на вентиляторе нет никакого фильтра и вся грязь будет непременно втянута в аппарат. Это в общем общая болезнь для всех инверторов, восприимчивость к пыли, загрязнениям, тонкая электроника этого не любит.

При напряжении менее 180В уходит в глухую защиту и уже не варит, загорается желтая лампочка, из-под электрода разве что искру можно высечь.

Опыт использования для сварки инвертора Ресанта САИ 160:

Для сварки на даче и в быту нормальный такой вариант.

Опыт использования сварочника для дома и дачи:

После покупки сразу взялся его гонять: сварил мопедную рамку, мангал, пришлось даже петли на калитку варить, весь металл, который был перешерстил. Справляется, ни разу не отключился от перегрева, что самое интересное, если честно, ожидал меньшего. Фильтр на вдув сам доработал, поставил фильтрующий материал на скотч.

Есть опыт? ПОДЕЛИТЕСЬ на вкладке «Отзывы», или задайте вопрос — получите ответ от опытных сварщиков.

Цена-качество соответствует ожиданиям, УЗНАЙТЕ О БОНУСАХ ПАРТНЕРА и доставке в регионе — НАЖМИТЕ на кнопку:

svarka-master.ru

Сварочный аппарат инверторный САИ-160К (компакт)

Описание

Особенности и преимущества

Сварочный аппарат инверторный САИ-160К (компакт) работает от бытовой электросети и не требует особого способа подключения.
Инверторная система использует сравнительно небольшой трансформатор в комплекте с IGBT-транзисторами и обеспечивает малые размеры и легкий вес аппарата, что позволяет легко переносить его в нужное оператору место. Для этого имеется специальный удобный наплечный ремень.
Устройство снабжено элементами предупреждения об опасном перегреве, что делает его работу безопасной и надежной.
Агрегат обладает функциями «антизалипание» (ANTI STICK) и «горячий старт» (HOT START), а продолжительность его включения составляет 70%.
Качественно изготовленный прочный корпус оберегает составные компоненты сварочного аппарата от повреждений и одновременно обеспечивает надежное охлаждение рабочего трансформатора.
Возможность преобразования тока высокой частоты (отсюда небольшие параметры трансформатора) и широкий диапазон регулирования мощности сварочного тока являются преимуществами данного аппарата.
Возможно использование электродов переменного или постоянного тока.
Аппарат не требует специальной подготовки для подключения и пользования им. Достаточно наличие у пользователя начальных знаний и практики.

Общее описание

Устройство Ресанта САИ-160К представляет собой портативный аппарат инверторного типа для ручной сварки, способный обеспечивать полноценные сварочные работы на бытовом (и не только) уровне. Агрегат просто подключается к бытовой электросети с напряжением 220+/-10% В и рассчитан на работу сварочными электродами с покрытием и диаметром металлического сердечника до 4 мм включительно.

Сварное соединение металлических элементов довольно распространено как в производстве, так и в бытовых условиях. Сварка превращает разные железные элементы в единую крепкую неразборную конструкцию, прочность которой несравнима ни с чем. Как правило, такой способ соединения используют для получения наиболее надежного стыкования там, где нельзя или не получается использовать резьбовое соединение. Ручная сварка довольно широко распространена как в быту, так и на производстве (любые строительные, монтажные, ремонтные работы и т.д.). И если ранее, для проведения таких работ, требовались громоздкие и тяжелые агрегаты, то с появлением инверторных аппаратов от этих недостатков удалось избавиться.

Описываемый агрегат Ресанта САИ-160К является одним из наиболее удобных и компактных инструментов для выполнения работ подобного рода. Ему под силу практически любые сварочные операции. Небольшой вес и габариты, удобный и прочный наплечный ремень позволяют сварщику легко перемещать устройство в необходимое для работы место.

В комплекте системы имеются рабочие кабели (силовой с держателем электродов и кабель для заземления). Длина каждого рабочего кабеля САИ-160К составляет 2 метра. Система обладает, так же, питающим кабелем (170 см) со штепсельной вилкой. В случае необходимости можно воспользоваться удлинителем соответствующего сечения.

Специальную сварочную маску и другие средства индивидуальной защиты необходимо приобрести отдельно.

Чтобы облегчить работу сварщика (особенно это касается новичков), конструкторы сварочных аппаратов Ресанта САИ создали в них такую полезную функцию, как «горячий старт» (HOT START). В момент достаточного сближения электрода со свариваемыми элементами, система автоматически создает повышенный импульс рабочего тока, что способствует быстрому образованию электрической дуги. Процесс сварки, при этом, значительно облегчается.

Функция «антизалипание» (ANTI STICK), так же характерная для всех аппаратов Ресанта САИ, в свою очередь призвана облегчить работу сварщика, нивелируя такое явление, как залипание электрода в период горения дуги. В этой ситуации аппарат автоматически занижает значение тока сварки, способствуя легкому отрыву электрода. Сразу после этого система восстанавливает рабочие параметры.

Главная часть сварочных аппаратов фирмы Ресанта изготовлена на основе высокотехнологичных транзисторов типа IGBT. В результате удалось добиться значительного увеличения срока эксплуатации системы, а так же значительно сократить её габариты и массу. Транзисторная плата характерно расположена в вертикальной плоскости, что предотвращает скопление пыли и, как следствие, лишний перегрев.

Еще одна характерная особенность системы – продолжительность включения (ПВ). Это величина, характеризующая способность аппарата работать непрерывно на протяжении определенного промежутка времени. В основу был положен 10-ти минутный временной интервал. Для аппарата САИ-160К этот параметр составляет 70% при максимальной нагрузке. Это означает, что сварка может производиться непрерывно на протяжении 7-ми минут из 10-ти и 3 минуты – перерыв на холостом ходу.

Сварочный аппарат данной модели обладает довольно значительным напряжением холостого хода (80 В). Это способствует легкому и быстрому розжигу электрической дуги, что позволяет работать и с цветными металлами.

Создатели сварочного аппарата позаботились и о безопасном его использовании. Главная опасность для аппаратов подобного рода – это перегрев, способный вызвать поломку агрегата и иные нежелательные последствия. Ресанта САИ-160К обладает специальной системой предупреждения, которая включает (до опасного перегрева) аварийную лампочку-индикатор. Загоревшийся индикатор говорит о необходимости приостановить сварочные работы. 5-ти минутного перерыва достаточно для восстановления работоспособности агрегата. При этом нет необходимости отключать его от электропитания.

Устройство и функциональность

Корпус сварочного аппарата Ресанта САИ-160К имеет компактную прямоугольную форму, размерами 260х130х190 мм и выполнен из качественного листового металла с защитным покрытием. Плоское основание корпуса позволяет устойчиво расположить его на любой поверхности, даже с небольшим уклоном. По бокам корпуса имеются специально изготовленные прорези, через которые окружающий воздух может легко циркулировать, охлаждая главный трансформатор. Электробезопасность корпуса удовлетворяет критериям класса IP 21 (защита от попадания внутрь посторонних предметов, но работать следует в достаточно сухой атмосфере).

На задней панели корпуса расположен включатель и питающий кабель, а на передней находится панель управления. Она очень проста, понятна и позволит разобраться в ней даже новичку. Здесь конструкторы поместили поворотный регулятор рабочего тока от 10 до 160 А, индикатор сети и индикатор, предупреждающий о приближении аварийного перегрева. На этой же панели имеются клеммы для подключения силового кабеля с держателем электродов и кабеля, обеспечивающего замкнутость электрической цепи для процесса сварки. В верхней части корпуса сделаны крепления для наплечного ремня.

Внутри корпуса размещены все составные элементы сварочного аппарата, обеспечивающие его безопасную функциональность в пределах технических возможностей. Главный элемент в этом деле – это преобразующий трансформатор со специальным оснащением, превращающий переменный ток с частотой 50 Гц (электросеть) в постоянный ток, с последующим его обратным превращением в переменный ток, но с гораздо большей частотой (более 20 кГц). Таким образом, удается увеличить силу тока до 160 А при напряжении 80 В. Эти превращения позволяют добиваться значительного качества сварного шва, что особо важно для конечного результата. Трансформатор имеет оребренную поверхность из легкого сплава, способствующую интенсивной теплоотдаче и эффективному охлаждению элемента. Этому способствуют, так же, два встроенных вентилятора.

Надежную работу и безопасность сварочного аппарата Ресанта САИ-160К обеспечивает специальная защитная система. Температурные датчики заранее фиксируют приближение опасного перегрева и предупреждают пользователя включением аварийного индикатора.

Принцип сварки состоит в том, что между соединяемыми кромками и приближенным к ним электродом, при помощи рабочего тока, загорается электрическая дуга, разогревающая их до температуры плавления. Расплавленный электрод прочно сваривает соединяемые кромки, образуя сварочный шов. Функции горячего старта и антизалипания обеспечиваются автоматической регулировкой рабочего тока. Первоначальное сближение электрода с кромками дает повышенный импульс для быстрого загорания дуги. Далее ток резко падает, не позволяя электроду залипнуть. Специальное покрытие электрода состоит из специального флюса и предотвращает прямой контакт расплава с кислородом и примесями азота, содержащимися в окружающем воздухе. Качество сварного шва напрямую влияет на прочность соединения, поэтому его необходимо проверять. Для этого следует отбить молотком налет шлака и убедиться в равномерности и целостности шва.

Подготовка к работе и меры безопасности

Инверторный сварочный аппарат Ресанта САИ-160К не сложен. Подготовить его к работе и эксплуатировать под силу практически любому взрослому человеку. Изначально следует принять во внимание и обеспечить некоторые моменты безопасности, чтобы не допустить поражения электротоком и других неприятных последствий. Заземление аппарата производится через питающий шнур, поэтому следует убедиться в наличии в розетке соответствующего оснащения. После того, как к требуемым клеммам были подключены рабочие кабели, можно включать в розетку питающий кабель (тумблер «сеть» должен быть выключен, а регулятор рабочего тока находиться в наименьшем положении). Теперь можно включать аппарат и выставлять требуемый рабочий ток. После завершения сварочных работ, отключать устройство следует в обратном порядке.

Если сварочные работы проводятся не на улице, а в помещении, необходимо позаботиться о его хорошем проветривании и отсутствии в нем легковоспламеняющихся материалов и газов. Приступая к работе, пользователь обязательно должен применять средства защиты (перчатки, головной убор, специальная одежда и специальная маска для защиты глаз и лица). Кроме этого, необходимо строго придерживаться правил пожарной безопасности и требований по безопасной эксплуатации оборудования подобного рода.

Изготовитель сварочного инвертора Ресанта САИ-160К дает гарантию на его безупречную работу на протяжении 24-х месяцев со дня его официальной продажи.

resanta24.ru

его свойства, схема и неисправности

Частный дом дает возможность своим домовладельцам не только любоваться их красотами, но еще и постоянно что-то менять и преобразовывать. Именно поэтому человеку, живущему не в квартире, а имеющему свою дачу или даже частный дом, приходится научиться всему, даже работе со сварочным аппаратом.

Известно, что сварочный аппарат необходим домашним мастерам, чтобы они смогли выполнить любые работы и по ремонту, и по восстановлению чего-либо на своем земельном участке. А также очень часто сварочный аппарат становится надежным другом и при строительстве. Поэтому практически в каждом домовладении у хозяев есть свой сварочный аппарат.

Правильный выбор сварочного аппарата

Очень часто частники-любители, приобретая сварочный аппарат, становятся перед сложным выбором, не зная, какое же оборудование купить. При этом они стараются выбрать те, которые небольшие по размеру и недорого стоят. И только лишь малая часть таких домовладельцев понимает, что с этим аппаратом им придется еще работать, поэтому прежде всего, необходимо узнать о том, каковы их технические характеристики и условия эксплуатации.

Существует множество моделей инверторов, поэтому стоит немного узнать обо всем подробнее, отправляясь за покупкой. Ведь выбор сварочного аппарата очень важен, да и цена, отданная за него, не бывает маленькой. Например, большой популярностью в последнее время стал пользоваться сварочный аппарат ресант, который по своему внешнему виду не может не бросаться в глаза.

Ресант внешне выглядит очень невзрачно. Так, обычно это небольшой ящичек, имеющий серебристую окраску. К ящичку прикреплена небольшая ручка, которая для переноски оказывается неудобной, а на внешнем виде всего аппарата кажется неуклюжей и, может быть, даже немного смешной. Но зато

он небольшой по размеру и довольно легкий, и его легко можно перевозить, помещая в большую сумку или рюкзак.

Общая характеристика ресанта

В комплект сварочного аппарата входит несколько кабелей, но они порой бывают слишком короткими, поэтому стоит сразу подобрать несколько проводов и приобрести их, чтобы они всегда у вас были под рукой.

Для того чтобы ресант работал, не нужно большое напряжение, ведь он и затрачивает и поглощает его совсем немного. Электроды к такому инвертору лучше приобретать универсальные, обычно на них есть синяя маркировка.

Работать с таким аппаратом не доставляет никаких хлопот. Он послушен, не требует каких-то дополнительных умений или знаний. Также отлично инвертор саи подходит для тех, кто только начинает свою работу со сварочным аппаратом. Любят это китайское чудо и профессионалы, так как он легко работает даже на переменном токе.

Дополнительных запчастей, кроме электродов, он не требует. Но зато его всегда можно иметь под рукой и перевозить туда, где он будет вами востребован. Конечно же, кроме положительных качеств, у него есть небольшие отрицательные стороны, но они незначительны с теми преимуществами, которые получает домовладелец, приобретая такой сварочный аппарат.

Преимущества приобретения инвертора ресанта:

Легко переносится с одного места на другое.
Надежный.
Не требует дополнительной комплектации.
Имеет свою принципиальную электрическую схему.
Защищен от перегрева.

Оснащен принудительной системой вентиляции.

Принципиальная электрическая схема ресанта

В основу электрической схемы данного инвертора положена работа его микросхемы транзисторов, которые имеют модные биполярные зоны. Работа транзисторов инвертора саи основана на изолированном затворе. Такой сварочный прибор предназначен для сварки током в среде разного рода защитного газа:

Углекислого.
Аргона.
Другие подобные смеси.

В конструкции инвертора используются электронные схемы, которые как раз и помогают начинающим сварщикам, не имеющим должного опыта, работать с таким оборудованием. Причем обычно нареканий по работе с таким аппаратом не возникает и человек, несмотря на то, что работа для него новая, очень быстро учится эффективно использовать сварочный аппарат для своих целей.

Есть в инверторе саи и свои особенности, о которых тоже следует знать, чтобы не возникало никаких вопросов уже по ходу сварочных работ. Так, выходной ток изменяется автоматически и за счет этого легко компенсируется неточность, которая возникает при проведении электрода по поверхности, где проходит сварка. А ведь электрод ведется вручную.

Но иногда все же прилипания бывают. Но такие замыкания короткие и инвертор дает возможность легко удалить электрод с поверхности, понизив выходной ток. Поверхность сварочной детали при этом не повреждается. Основное назначение инвертора по схеме – это сварка электродугой при помощи постоянного тока, который покрывается электродом.

По схеме получается, что основной принцип такого сварочного аппарата — это преобразование напряжения. Оно поступает переменным, примерно с частотой 50 Гц, а преобразуется в постоянное. И потому это же действие по схеме происходит наоборот: из постоянного напряжения сети в переменное, которое имеет высокую частоту.

Принцип работы сварочного аппарата

Если посмотреть на конструкцию сварочного аппарата саи, то можно заметить, что в его корпусе из металла есть стенка, которая открывается. Если у вас такого не происходит, то тогда уже следует говорить о неисправности инвертора. Это необходимо для того, чтобы использовать широтно-импульсивную модуляцию.

Можно смело утверждать, что инвертор ведет постоянный контроль над своей работой и старается постоянно стабилизировать то напряжение, которое в него поступает. Такой инвертор выгоден не только с точки зрения простоты конструкции и управления, но также невысокой ценой и высокоэффективной схемой трансформации тока.

<div id="yandex_rtb_1" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743954-3";} else{var rtbBlockID="R-A-743954-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_1",blockId:rtbBlockID,pageNumber:1,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_1").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_1");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Оцените статью: Поделитесь с друзьями!

stanok.guru

Сварочный аппарат инверторный САИ-160

Описание

Особенности и преимущества

Сварочный аппарат инверторный САИ-160 работает от бытовой электросети и не требует особого способа подключения.
Инверторная система использует сравнительно небольшой трансформатор в комплекте с IGBT-транзисторами и обеспечивает малые размеры и легкий вес аппарата, что позволяет легко переносить его в нужное оператору место. Для этого имеется специальный удобный наплечный ремень.
Устройство снабжено элементами предупреждения об опасном перегреве, что делает его работу безопасной и надежной.
Агрегат обладает функциями «антизалипание» (ANTI STICK) и «горячий старт» (HOT START), а продолжительность его включения составляет 70%.
Качественно изготовленный прочный корпус оберегает составные компоненты сварочного аппарата от повреждений и одновременно обеспечивает надежное охлаждение рабочего трансформатора.
Сварка производится переменным током высокой частоты, что обеспечивает довольно высокое качество сварного шва.
Возможно использование электродов переменного или постоянного тока.
Аппарат не требует специальной подготовки для подключения и пользования им. Достаточно наличие у пользователя начальных знаний и практики.

Общее описание

Устройство Ресанта САИ-160 представляет собой портативный аппарат инверторного типа для ручной сварки, способный обеспечивать полноценные сварочные работы на бытовом (и не только) уровне. Агрегат просто подключается к бытовой электросети с напряжением 220 В и рассчитан на работу сварочными электродами с покрытием и диаметром металлического сердечника до 4 мм включительно.

Описываемый агрегат Ресанта САИ-160 является одним из наиболее удобных и компактных инструментов для выполнения работ подобного рода. Ему под силу практически любые сварочные операции. Небольшой вес и габариты, удобный и прочный наплечный ремень позволяют сварщику легко перемещать устройство в необходимое для работы место.

В комплекте системы имеются рабочие кабели (силовой с держателем электродов и кабель для заземления). Длина каждого рабочего кабеля САИ-160 составляет 2 метра. Система обладает, так же, питающим кабелем (170 см) со штепсельной вилкой. В случае необходимости можно воспользоваться удлинителем соответствующего сечения.

Специальную сварочную маску и другие средства индивидуальной защиты необходимо приобрести отдельно.

Еще одна характерная особенность системы – продолжительность включения (ПВ). Это величина, характеризующая способность аппарата работать непрерывно на протяжении определенного промежутка времени. В основу был положен 10-ти минутный временной интервал. Для аппарата САИ-160 этот параметр составляет 70% при максимальной нагрузке. Это означает, что сварка может производиться непрерывно на протяжении 7-ми минут из 10-ти и 3 минуты – перерыв на холостом ходу.

Сварочный аппарат данной модели обладает довольно значительным напряжением холостого хода (85 В). Это способствует легкому и быстрому розжигу электрической дуги, что позволяет работать и с цветными металлами.

Создатели сварочного аппарата позаботились и о безопасном его использовании. Главная опасность для аппаратов подобного рода – это перегрев, способный вызвать поломку агрегата и иные нежелательные последствия. Ресанта САИ-160 обладает специальной системой предупреждения, которая включает (до опасного перегрева) аварийную лампочку-индикатор. Загоревшийся индикатор говорит о необходимости приостановить сварочные работы. 5-ти минутного перерыва достаточно для восстановления работоспособности агрегата. При этом нет необходимости отключать его от электропитания.

Устройство и функциональность

Корпус сварочного аппарата Ресанта САИ-160 имеет компактную прямоугольную форму, размерами 350х140х250 мм и выполнен из качественного листового металла с защитным покрытием. Плоское основание корпуса позволяет устойчиво расположить его на любой поверхности, даже с небольшим уклоном. По бокам корпуса имеются специально изготовленные прорези, через которые окружающий воздух может легко циркулировать, охлаждая главный трансформатор. Электробезопасность корпуса удовлетворяет критериям класса IP 21 (защита от попадания внутрь посторонних предметов, но работать следует в достаточно сухой атмосфере).

Внутри корпуса размещены все составные элементы сварочного аппарата, обеспечивающие его безопасную функциональность в пределах технических возможностей. Главный элемент в этом деле – это преобразующий трансформатор со специальным оснащением, превращающий переменный ток с частотой 50 Гц (электросеть) в постоянный ток, с последующим его обратным превращением в переменный ток, но с гораздо большей частотой (более 20 кГц). Таким образом, удается увеличить силу тока до 160 А при напряжении 85 В. Эти превращения позволяют добиваться значительного качества сварного шва, что особо важно для конечного результата. Трансформатор имеет оребренную поверхность из легкого сплава, способствующую интенсивной теплоотдаче и эффективному охлаждению элемента. Этому способствуют, так же, два встроенных вентилятора.

Надежную работу и безопасность сварочного аппарата Ресанта САИ-160 обеспечивает специальная защитная система. Температурные датчики заранее фиксируют приближение опасного перегрева и предупреждают пользователя включением аварийного индикатора.

Подготовка к работе и меры безопасности

Инверторный сварочный аппарат Ресанта САИ-160 не сложен. Подготовить его к работе и эксплуатировать под силу практически любому взрослому человеку. Изначально следует принять во внимание и обеспечить некоторые моменты безопасности, чтобы не допустить поражения электротоком и других неприятных последствий. Заземление аппарата производится через питающий шнур, поэтому следует убедиться в наличии в розетке соответствующего оснащения. После того, как к требуемым клеммам были подключены рабочие кабели, можно включать в розетку питающий кабель (тумблер «сеть» должен быть выключен, а регулятор рабочего тока находиться в наименьшем положении). Теперь можно включать аппарат и выставлять требуемый рабочий ток. После завершения сварочных работ, отключать устройство следует в обратном порядке.

Изготовитель сварочного инвертора Ресанта САИ-160 дает гарантию на его безупречную работу на протяжении 24-х месяцев со дня его официальной продажи.

resanta24.ru

Мобильный сварочный аппарат – инвертор Ресанта Саи 160

Сварочный аппарат Ресанта САИ 160 относится к устройствам инверторного типа, в которых применяется преобразование переменного тока электрической сети в постоянный.

Представительство фирмы-изготовителя находится в Латвии, а само производства расположено в Китае.

Параметры инвертора допускают его применение для решения различных сварочных задач.

Технические характеристики инвертора Ресанта САИ 160

Данный инвертор подключается к стандартной сети (напряжение 220 В, частота 50 Гц) и относится к портативным агрегатам.

Основные его параметры следующие:

допустимые отклонения от номинального напряжения в сети +10 и –30%. В пересчете, данный аппарат способен нормально функционировать от 154 до 242 В;
диапазон сварочного тока 10 — 160 А;
продолжительность нагрузки (ПН) при максимальной силе тока 40 % – в 10-минутном рабочем подходе можно использовать 4 минуты, после чего следует сделать перерыв 6 минут;
толщина покрытых электродов от 1,6 до 4 мм;
длина силовых кабелей (электродного и заземляющего) составляет 1,5 или 2 м;
существуют встроенные функции антизалипания и горячего старта;
масса – 4,5 кг;
максимальная потребляемая мощность 4,9 кВт.

Преимущества сварочного аппарата Ресанта САИ 160

Отечественные электросети не всегда обеспечивают качественным электроснабжением, поэтому широкий диапазон варьирования допустимого напряжения весьма кстати. Более ранние аппараты этой же серии, которые еще могут встречаться в продаже, выдерживают минусовое отклонение до -10% и малопригодны в сельской местности и на даче, где обычно наблюдаются наибольшие падения напряжения.

Широкий диапазон тока, который можно установить вручную, позволяет проводить как деликатную сварку с наименьшими диаметрами электродов и толщиной свариваемых поверхностей, так и более интенсивные операции, связанные с резкой не очень толстого металла.Практика показывает, что использовать максимальную силу тока (160 А) приходится достаточно редко, поэтому ПН возрастает при обычной работе до 70 %.

Корпус оборудован вентилятором, дополняющим естественное воздушное охлаждение. Пиковая потребляемая мощность не является запредельной даже для слабых электросетей и предоставляет возможность применить генераторы электроэнергии.

Функция препятствия залипанию заключается в автоматическом уменьшении силы тока в случае прилипания электрода к свариваемой поверхности. Это уменьшает нагрев, после чего электрод легко отрывается от металла.

Небольшое видео, иллюстрирующее удобство работы с аппаратом

Горячий старт дает возможность более легкого поджига дуги — в самом начале ток резко увеличивается, что приводит к резкому разогреву в месте контакта электрода с поверхностью и препятствует прилипанию электрода.

Широкому диапазону возможностей, связанных с быстрыми изменениями силы тока, инвертор обязан технологической схеме своей конструкции. Контролируемые преобразования переменного тока, обеспечиваемые интегрированными микросхемами, позволяют более гибко подходить к процессу сварки, чередуя тонкую и более грубую работу. Небольшой вес делает Ресанта САИ 160 мобильным — его можно использовать для высотной сварки, перенося на наплечном ремне.

Отзывы на инвертор Ресанта Саи 160

Основная критика Ресанта Саи 160 связана с низким качеством производства. Брак попадается не часто, однако остается ощутимой проблемой.

Наиболее часто встречаются следующие дефекты:

— отказ микросхем. Может быть вызван как заводским браком, так и попаданием внутрь корпуса пыли, частиц окалины, образованием влаги при внесении из холодного воздуха в теплый или хранении в неотапливаемом помещении. Ремонт может занимать до трети исходной стоимости, а может вовсе быть недоступным из-за отсутствия запчастей. Часто сгоревший аппарат просто выбрасывают и покупают новый. Выход из строя «умных» компонентов является одной из частых причин от общего числа поломок;

— перегрев прибора, который приводит к его преждевременным и частым отключениям, вызванными срабатыванием защитного реле. Проблема решается самостоятельного или в сервисном центре путем проверки всех электрических соединений — плохой контакт всегда приводит к перегреву.

Одним из спорных моментов являются неудобно короткие силовые кабели инвертора, однако при его мобильности это не особая проблема. Более длинные кабели приведут к падению мощности, поэтому производители их не выпускают. Применение генераторов переменного тока возможно, однако требует запаса мощности. Для полного обеспечения потребностей инвертора нужен генератор с мощностью на выходе 6,4 кВт. Это позволит использовать функцию горячего старта наиболее полно.

Подходящими для большинства операций являются электроды с диаметром 3 мм. Они пригодны для сварки и резки легких металлических листов. Электроды с диаметром 4 мм используют на предельной силе тока 160 А, а работа на предельных условиях не всегда комфортна и результативна. Для сварки тонкими электродами нужно обладать определенными навыками, поэтому новичкам лучше с них не начинать.

Целесообразно упомянуть, что горячий старт и антизалипание электродов, позиционирующиеся как дополнительные возможности, являются скорее ловким маркетинговым ходом. Они конструктивно призваны не столько улучшать удобство работы, сколько защищать аппарат от перегрева и неконтролируемых скачков электричества.

Некоторые пользователи также отмечают неприятные запахи разогретого полимера электроизоляции, хотя это характерно для большинства устройств такого типа и является больше субъективной оценкой.

Где купить инвертор Ресанта Саи 160

Предлагаем купить инвертор на официальном сайте VseInstrumenti.ru

Выводы

Любая конструкция сварочного аппарата предполагает баланс между достоинствами и недостатками. Основные сложности в работе с Ресанта Саи 160 компенсированы весьма невысокой стоимостью, неплохим качеством получающихся сварных швов и высокой мобильностью.

Аппарат занимает нишу бытовых устройств, которые требуют бережного отношения и могут не выдержать частого применения и большого объема работ, однако оптимальны для периодического использования в собственном хозяйстве.

invertor.ksio.ru

Сварочный инвертор Ресанта саи 160 пн -цена и отзывы сварщиков

Отзывы сварщиков о сварочном аппарате

Аппарат Ресанта САИ 160 ПН предназначен для ручной дуговой сварки покрытым электродом в быту. Аппарат обеспечивает стабильную сварку, управляемую дугу. Благодаря хорошей вольт-амперной характеристике качественные сварные швы и долговременная работа гарантируется.

Как для бюджетного инвертора, рассчитанного на эксплуатацию в бытовых условиях, Ресанта САИ 160 имеет ряд преимуществ и небольшое количество недостатков, которые существенными назвать нельзя. В любом случае, достоинства с лихвой перекрывают отрицательные стороны.

Достоинства:

Начнем с плюсов:

Это диапазон регулировки сварочного тока (10-160А), позволяющий одинаково хорошо варить как тонкий металл, так и толстый. Сварка тонкостенных деталей толщиной более 2 мм идет безупречно, справится даже новичек, для сварки толщин менее 1 мм понадобится сноровка, но ВАХ источника питания позволяет варить и такие тонкие вещи без риска прожога металла (легче всего это делается, если варить стежками с определенным шагом). Максимальный ток обеспечивает сварное соединение с высокими прочностными характеристиками и большую глубину провара (сварка встык). С помощью Ресанты САИ вы можете обеспечить практически любую глубину провара. Все что вам нужно иметь под рукой – углошлифовальную машинку –болгарку, с помощью которой вы можете выполнить скос кромок в сопрягаемых деталях на глубину желаемого провара. При больших величинах разделки может понадобиться произвести сварку в несколько проходов. Обычно снимают фаски, делают притупление и оставляют небольшой зазор между деталями, чтобы мог сформироваться обратный валик при корневом проходе, далее — заполняющий проход, финишный и облицовочный (по желанию).

ВАХ аппарата обеспечивает уверенную сварку рутиловыми и основными электродами. Первые применяются при сварке малоответственных вещей (забор, калитка) и варят практически в любых условиях; вторые пригодятся при сварке изделий ответственных, которые несут нагрузки (закладная балка, усиливающие элементы и т.д), либо испытывают большие температурные перепады (котлы, печи и т.д.). В связи со сказанным нужно отметить, что аппарат станет полезным не только в быту, но и на строительном участке, например, при дачном строительстве инвертор может эффективно справиться со сваркой арматуры.

Время безперебойной работы (именуется производителем как продолжительность включения, т.е время работы устройства до момента полного его отключения).

Очень высокий параметр ПВ70% дает основание причислить САИ160 к ряду сварочных аппаратов, которые относятся к классу профессиональных. Не у многих аппаратов бюджетного сегмента ПВ превышает 70%, разве что у Торусов ПН100%, но и оно не по стоимости, не по каким-либо другим параметрам к любителям не относятся. Что дает высокий ПВ рядовому пользователю, сварщику? Продолжительную сварку, в данном случае бесконечную при работе даже с максимальными токами и большими диаметрами электродов. Учитывая, что по ГОСТ испытания ПВ должны проводиться при температуре не ниже 40 градусов окружающей среды, реальный ПВ аппарата САИ при 20 градусах Цельсия будет в два раза выше, а именно 140%!

Нельзя не отметить еще одну важную особенность. Китайские инженеры, проектируя данную модель сварочного аппарата, приняли во внимание состояние электрических сетей в нашей стране, которые, особенно в пригородах или за городом, находятся в плачевном состоянии. Теперь не нужно тратиться на стабилизатор напряжения, САИ 160, которая имеет в своем названии индекс «ПН» может работать при пониженном напряжении сети. Старые модели могли работать при отклонении от номинального напряжения до 180В, Ресанта САИ 160 ПН сохранит свою работоспособность даже при напряжении 140В. Конечно, при 140В вы не сможете варить на максимальном токе – сварка будет прерывистой – однако при работе электродом 3 мм на токе 60-70А можно получить достаточно стабильную и качественную сварку.

Вес инвертора. По разным данным 5.7 кг или 6.23 кг – уже достаточно легкий, чтобы не снизилась мобильность – можно таскать его повсюду за собой и при этом не слишком легкий, чтобы вызвать подозрение. Как-то странно выглядят устройства, которые весят 2,1 -2,5 кг (практически невесомые). Это что значит? Что внутри ничего нет. Представьте, сколько будет весить аппарат, если снять с него металлический корпус и взвесить плату и все составные элементы? Все это будет весить меньше 2 кг. На практике это означает, что отсутствует необходимое количество конденсаторов, нет дросселя, диаметры кабелей заужены, а вместо медных тяжеловесных элементов используются алюминиевые, которые весят в три раза легче. Алюминий, кстати, очень быстро выходит из строя, так как металл это не только легковесный, но и легкоплавкий – плавится и приходит в негодность при больших токах. Соответственно, у Ресанты, которая весит около 6 кг, таких проблем быть не может, если только хитрые китайцы не набили ее доверху песком (что маловероятно).

Максимальный диаметр используемого электрода 4 мм. У моделей 190ПН -250ПН диаметр даже выше – 5 мм. Приятное, но редко используемое в быту преимущество, так как наиболее распространенный диаметр, которого на 70%, а то и на все 90% хватает для удовлетворения всех бытовых сварочных потребностей, это электрод «тройка», которым работают на токах до 110А. Однако электродами большого диаметра удобно выполнять резку металла, например, если нужно выполнить отверстие или сделать небольшой рез.

Аппарат оснащен всеми реально работающими функциями, которые сильно облегчают труд сварщику, особенно начинающему. Это «ANTI STICK», «HOT START» «ARC FORCE»

ANTI STICK. Бывает залипает (прилипает электрод к поверхности металла) и оторвать его без совершения каких-то колебательных движений и применения силы не возможно. Все это тратить кучу времени и нервов сварщику. Залипание электрода, как правило, случается в начале сварки, когда нужно поджечь электрод. Но и у неопытных сварщиков, в результате катастрофически малого сближения с поверхностью свариваемого металла, проблема может возникнуть в процессе сварки. Что делает функция –электроника аппарата вычисляет, что произошло замыкание электрода, и сбрасывает сварочный ток до 0А. Это не дает возможности электроду прилипнуть и вы можете легко оторвать его от поверхности изделия.

HOT START. Сварщики, которые еще помнят сварку на трансформаторных источниках питания переменного типа помнят, как подчас было непросто зажечь дугу. Возбуждение дуги могло превратиться в долгий малоприятный процесс. С приходом инверторной технологии все изменилось и теперь поджиг дуги не вызывает каких-либо неприятных чувств. Электроника определяет начало сварочного процесса и повышает сварочный ток кратковременно, чтобы пробить междуговой промежуток. После того, как поджиг электрода произошел нормально, ток возвращается к предварительно установленному значению. О чем это может говорить опытному сварщику? Если вы имеете дело, например, со стыковой сваркой тонкостенных металлических листов, в момент поджига электрода, из-за высокого значения сварочного тока (хоть и кратковременного), вы не сможете избежать прожога металла. Такую сварку следует начинать на выводной пластине. Кстати, при сварке ответственных изделий выводные планки используют обязательно, так как получить шов по-настоящему высокого качества в начале и конце сварки невозможно (в начале сварки заброс тока; в конце он снижается и образуется кратер, который считается дефектом). Выводные планки, приваренные к детали прихватками, после сварки срезаются, а остается только идеальный бездефектный шов с правильной микроструктурой.

ARC FORCE. При уменьшении дугового промежутка увеличивается сварочный ток. В целом, аркфорс положительно влияет на стабильность сварочного процесса и улучшает жидкотекучесть сварочной ванны. Профессионалам этот режим в общем не нужен, так как он компенсирует «дрожание» руки, когда сварщику сложно поддерживать все-время одинаковое расстояние между электродом и металлом детали. Режим компенсирует непрофессионализм сварщика. Понятно раздражение профи, когда сварочный аппарат не имеет возможности отключить ARC FORCE. Например, требуется сварить опять же тонкую нержавейку: случайно уменьшил междуговой промежуток — и аппарат автоматически повысил сварочный ток (без ведома сварщика), результат – прожог изделия. В Ресанта САИ 160 предусмотрена возможность отключения функции или же ее регулировки от 0 до макс. значения. Вы можете избежать многих проблем, если сталкиваетесь со специфическими случаями сварки, путем регулировки функции.

Класс защиты IP21 – обеспечивает защиту инвертору от попадания капель воды, летящих под углом 90 градусов к поверхности, на которую установлен инвертор, или под небольшим углом. Вода не может попасть в таком случае внутрь устройства и привести к его порче. Также этот класс защиты предусматривает, что внутрь не могут попасть предметы величиной с палец. Однако этот класс не защищает аппарат от пыли. Не следует работать им в запыленных помещениях, а также работать рядом с аппаратом болгаркой, дрелью, циркулярной пилой и другими механическими инструментами. Пыль, попавшая под «капот» инвертора, приводит к перегреву электронных компонентов, в том числе силовых транзисторов, и выходу их из строя.

То, что инвертор защищен от воды, не означает, что им можно работать под дождем или по мокрой или влажной металлической поверхности. Это небезопасно не только для человека, который работает со сварочным оборудованием, но и для людей, находящихся рядом.

Сварка при высоких и низких температурах. Тест на сварку при высоких температурах проходят практически все инверторы. А вот при низких может ждать разочарование. Отказываются инверторы работать даже в небольшой мороз и все тут. С Ресантой тут дело обстоит очень интересно. Несмотря на то, что заявленный производителем рабочий диапазон температур окружающей среды составляет от -10 до 40 градусов Цельсия, аппарат работает и при температурах более низких. По этому поводу на форуме Вебсварка есть тема под названием «Сварка по морозу – что за диво». И правда «диво». И при -20 ⁰С и при -25 ⁰С сварочник работает там, где другие отказываются работать (Брима и другие сварочники). В чем секрет такой морозоустойчивости трудно сказать. Но факт остается фактом. Можете сами убедиться, открыв соответствующие темы на форуме.

Теперь о недостатках. Они в общем-то несущественные как для сварки, которая не претендует на звание профессиональной. Это отсутствие ремня для переноски ( в некоторых моделях, кстати, он появился в ответ на жалобы пользователей). Короткие провода.

TOP HEADLINES
