МИРСАН ТУЛС: двухcтупенчатые сверла с зенковкой
В данном разделе представлены ступенчатые сверла с зенкером под шляпку шурупа. Данные двухступенчатые сверла предназначены для сверления отверстий в алюминиевых профилях, пластиковых ПВХ-профилях. Позволяют высверлить отверстие под шуруп с одновременным зенкованием отверстия под шляпку шурупа.
| наименование, размеры A/C x B x D | артикул | цена,€ |
|---|---|---|
| Сверло двухступенчатое 4,3/11 х 8,0 х 117 V=180° с зенковкой под цилиндр. шляпку | 301.008.004 | € |
| Сверло двухступенчатое 5,3/13 х 10,0 х 133 V=180° с зенковкой под цилиндр. шляпку | 301.010.005 | € |
| Сверло двухступенчатое 5,3/10 х 10,4 х 133 V=180° с зенковкой под цилиндр. шляпку | 301.104.053 | |
| Сверло двухступенчатое 6,4/15 х 12,0 х 142 V=180° с зенковкой под цилиндр. шляпку | 301.012.006 | € |
| Сверло двухступенчатое 7,0/10 х 12,0 х 142 V=180° с зенковкой под цилиндр. шляпку | 301.120.700 | € |
| Сверло двухступенчатое 8,0/15 х 12,0 х 142 V=180° с зенковкой под цилиндр. шляпку | 301.012.008 | € |
| Сверло двухступенчатое 8,0/10 х 13,0 х 142 V=180° с зенковкой под цилиндр. шляпку | 301.130.800 | € |
| наименование, размеры A/C x B x D | артикул | цена,€ |
|---|---|---|
| Сверло двухступенчатое 4,3/11 х 8,0 х 117 V=90° с зенковкой под потайную шляпку | 301.108.004 | € |
| Сверло двухступенчатое 5,0/6 х 11,0 х 142 V=90° с зенковкой под потайную шляпку | 301.111.005 | € |
| Сверло двухступенчатое 5,0/20 х 12,0 х 100 V=90° с зенковкой под потайную шляпку | 301.112.005 | € |
| Сверло двухступенчатое 5,3/13 х 10,0 х 133 V=90° с зенковкой под потайную шляпку | 301.110.005 | € |
| Сверло двухступенчатое 6,4/15 х 12,0 х 142 V=90° с зенковкой под потайную шляпку | 301.112.006 | € |
mirsan-spb.ru
инженер поможет – сверло ступенчатое по металлу
Каждый мастер должен иметь среди своих многочисленных инструментов дрель. С помощью неё можно делать отверстия в каком-либо материале, например, дереве или металле. Есть множество различных видов сверл, используемых для той или иной конкретной работы. Одним из этих видов является сверло ступенчатое по металлу. Это своего рода новинка на отечественном рынке. Многие люди и представления не имеют что оно из себя представляет, как и где его можно применять.
Оснастка включает следующие составляющие:
– рабочую часть, имеющую ступени, представляющие собой режущие кромки. Переходы ступеней скошены, что даёт возможность снимать заусенцы в высверленном отверстии. Окончание головки – это заточенная вершина;
– хвостовик, с помощью которого оснастка крепится в сверлильном патроне. Данная деталь бывает шестиугольной либо круглой. Наиболее практичными признаются круглые хвостовики, так как они более надёжно и просто крепятся в патроне дрели или шуруповёрта, что не допускает проворачивания во время сверления. Это очень важно в случае, если требуется получение большого по сечению отверстия.
Лучше приобретать сверла, хвостовики которых имеют лыски. Они необходимы для того, чтобы не допускать скольжения у патрона кулачков. А если поверхность гладкая, то может возникнуть скольжение и не удастся передать необходимый вращающий момент.
Желательно также выбирать оснастку, которая производится из быстрорежущей стали, так как такой материал считается идеальным вариантом для обработки изделий из металла.

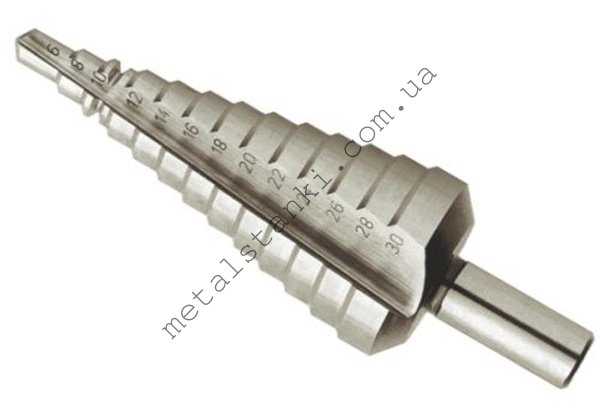

Ступенчатое сверло существенно отличается от других по внешнему виду, так как хвостовик имеет форму конуса. Есть разные варианты изготовления этой части, к примеру, метрический, инструментальный, удлинённый, конус Морзе, но самой распространённой является инструментальный тип. Такой конус считается наиболее лучшим для установки на станковое оборудование, где происходит автоматическая смена инструментов.
Важными техническими характеристиками являются следующие:
– количество ступеней. Существуют насадки, у которых всего от 3 до 6 ступеней, а есть такие, ступени которых достигают 10 уровней. Благодаря этому обеспечивается универсальность сверла в использовании, можно делать отверстия разных размеров. Оснастка же имеет до 15 ступеней.
– ход, так называется размер отдельной ступени;
– шаг, то есть расстояние между ступенями;
– диаметр сверления, измеряемый миллиметрами. Он определяется в зависимости от того, какой размер имеет рабочая часть и сколько есть ступеней.
Достоинства сверла:
– точное сверление. Возможно спокойное сверление отверстия, без опаски того, что сместиться центр. Даже легко исправить неаккуратное отверстие, которое получилось от использования обычного спирального сверла, можно с помощью ступенчатого;
– универсальное использование. Данным инструментом возможно сверление отверстий разных размеров;
– одновременное снятие фаски. При работе можно сразу же бережно снимать фаску. Нет необходимости менять оснастку, если требуется отверстие разного диаметра.
Недостатки сверла:
– проход недостаточно глубокий, потому что ограничен высотой ступеньки;
– приходится использовать инструмент с небольшими вращательными оборотами и довольно высоким крутящим моментом;
– имеется сильная чувствительность к перекосам, возникновение которых возможно при сверлении;
– стоимость инструмента довольно высокая.
Подобрать ступенчатое сверло в целях выполнения конкретной работы не составит труда, потому что на сегодняшний день выпускают различные их виды:
– для работы с материалами, которые считаются сложными для обработки;
– для проделывания отверстий в деталях, которые изготавливаются из лёгких сплавов;
– для работы со специальными пластинками твёрдого сплава, которые улучшают режущие качества сверла.
Также существуют следующие виды ступенчатых сверл:
1. по размеру: большие, средние и малые;
2. по конфигурации: с прямыми и спиральными канавками. По качеству сверления они совсем не отличаются. Отличие только в удобстве заточки, спиральные заточить намного сложнее. Для заточки прямых сверл достаточно воспользоваться вращающейся наждачной бумагой, проведя ею вдоль канавки. Это можно сделать с помощью дрели или болгарки, имеющей специальную насадку. Конечно, возможна ручная заточка;

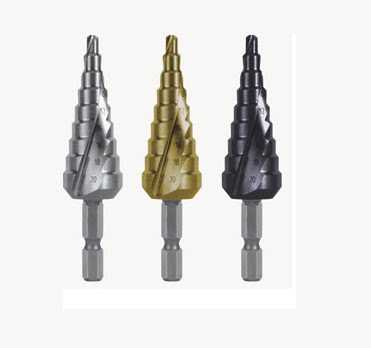

3. по типу напыления: кобальтовые и титановые. Титановые считают более качественными и надёжными.
Особенно широко ступенчатые свёрла используются в автомастерских. Они очень удобны для сверления кузова автомобиля или рамы мотоцикла.
Принцип работы сверла заключается в том, что насадка закрепляется в инструменте, заточенная вершина подносится к заготовке и начинается сверление. Сначала выполняются первые режущие кромки, потом снимаются заусенцы и затем расширяется отверстие до нужного размера. Очень важно вовремя остановить работу оснастки, когда сверло достигнет необходимого диаметра.
Сверла ступенчатые – инструменты достаточно хрупкие. При работе его необходимо выдерживать перпендикулярность к листу металла, не допускать перекашивания. Важно помнить, что чем больше диаметр сверления, тем меньше обороты дрели. Главное в процессе работы сильно не давить, не допускать перегрева сверла.
Для того чтобы при работе со сверлом уловить необходимый диаметр можно предварительно разметить отверстие.
Разумеется, необходимо использование смазочно-охлаждающих жидкостей. Если специальных средств не имеется, то можно воспользоваться жидким мылом или машинным маслом. Смазка очень важна для инструмента, так как увеличивает срок его службы.
Очень схоже со ступенчатым сверлом коническое сверло. Оно признаётся наиболее простым в сверлении, отверстия получаются конической формы, а не цилиндрической, как после работы со ступенчатым сверлом.
Сверло ступенчатое по металлу бесспорно является достаточно эффективным инструментом для работы с материалом, которое обеспечивает аккуратное и быстрое сверление отверстия нужного размера. Поэтому данный вид сверла будет незаменимым помощником каждого мастера. Главное серьёзно отнестись к выбору такого рода сверла, тогда процесс сверления доставит максимум радости, благодаря отличному качеству и лёгкости сверления.
engcrafts.com
Ступенчатое сверло по металлу | Дом сначала

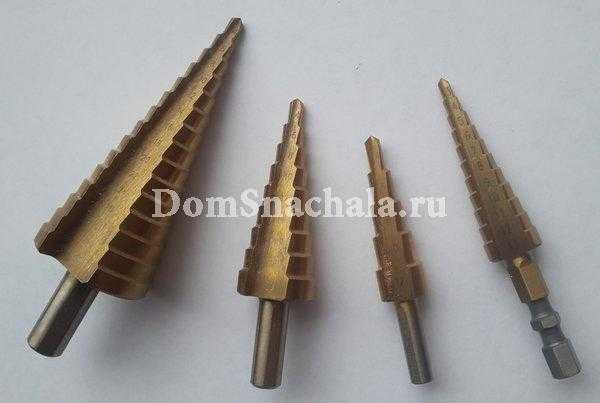

Каждый хотя бы раз в жизни держал в руках сверло. А вот ступенчатое сверло по металлу для многих — новинка. Это сверло позволяет аккуратно и точно просверлить лист металла или любого другого листового материала: пластика, фанеры.
Преимущества сверла ступенчатого типа
Точность
При сверлении обычным спиральным сверлом, трудно точно выдержать центр отверстия, да и в тонком листе при большом диаметре от спирального сверла получается неаккуратное треугольное отверстие. Если от спирального сверла уже получилось неаккуратное отверстие, то ситуацию можно изменить увеличив отверстие ступенчатым сверлом.
Универсальность
Кроме точности ступенчатое сверло, отличается универсальностью: одним сверлом можно сверлить отверстия разных диаметров. Например у меня есть сверло от 4мм до 32мм, с шагом 2мм. Оно одно позволяет сверлить в листе металла отверстия диаметрами 4,6,8,10 и так далее до 32мм. Сверление начинается с диаметра 4мм, каждая последующая ступень означает увеличение диаметра на 2мм.
Одновременная фаска
Третье преимущество: ступенчатое сверло позволят сразу при сверлении снять фаску, причем очень аккуратно снимает. Не нужно менять оснастку: один раз вставили и работаете.
Где купить ступенчатое сверло по металлу
Сейчас приобрести ступенчатые сверла можно под многими марками, но следует обратить внимание на то что сверло должно быть изготовлено из быстрорежущей стали, по английски эта аббревиатура выглядит HSS. Я купил три ступенчатых сверла 4-12, 4-20, 4-32 на ebay.com примерно за 20$. Чтобы найти сверла на англоязычной площадке, впишите в строку поиска: «HSS step drill bit 4 to 32mm hole saw cone cutter». Покупать сверла лучше с лысками на хвостовиках, лыски нужны чтобы не скользили кулачки патрона. По гладкой цилиндрической поверхности они могут скользить и не получится передать нужный вращающий момент.

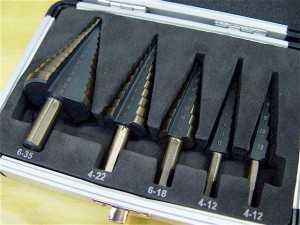

Мне не хватало нечетных диаметров и я купил, в этот раз а алиэкспрессе, ступенчатое сверло от 3 до 13 мм с шагом 1мм. Измерил диаметры и оказалось, что они меньше на 0,25 мм чем заявлено.
Как сверлить
Ступенчатые сверла особенно популярны в автомастерских: удобно сверлить кузов автомобиля или раму мотоцикла.
Ступенчатое сверло достаточно хрупкое, при сверление нужно держать перпендикулярно листу материала — не стоит его перекашивать. Нужно следить за оборотами: чем большим диаметром мы сверлим тем ниже обороты дрели. Для сверления ступенчатым сверлом, лучше всего подойдут дрели-миксеры с высоким крутящим моментом, и невысокой скорость вращения, до 1200 об/мин, в принципе можно воспользоваться шуруповертом. Главное сильно не надавливать, не давать сверлу перегреваться. Ну и конечно как и для других сверл по металлу рекомендуются смазочно-охлаждающие жидкости: если дома нет специальных жидкостей, то и фейри подойдет.
Чтобы было проще «поймать» нужный диаметр при сверлении, можно перед операцией, нанести разметку отверстия.
Конечно ступенчатое сверло не панацея: им не получиться просверлить материал толщина которого больше величины шага ступени.
Заточка

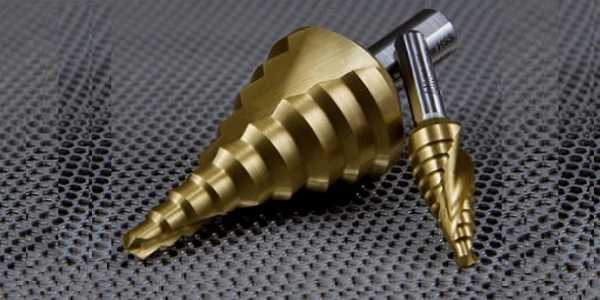

Сверла бывают как с прямыми канавками, так и со спиральными. Может быть есть какие-то преимущества сверл со спиральной канавкой, но мне нравятся сверла с прямой канавкой из-за простоты из заточки: чтобы восстановить режущуюся кромку — достаточно провести вдоль канавки вращающейся наждачной бумагой. Для этого можно использовать дрель или болгарку со специальной насадкой. Ну конечно можно заточить и вручную. Как видите заточка ступенчатого сверла намного проще заточки спирального сверла.
Альтернативы

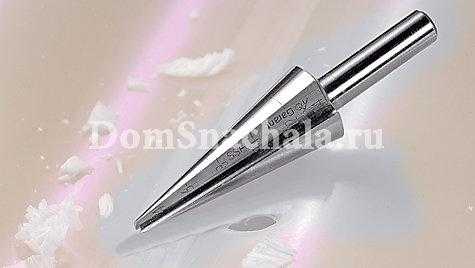

Близкий родственник ступенчатого сверла — коническое сверло: им проще сверлить — нет скачков усилия, сверло «не проваливается». Но в отличии от ступенчатого поверхность отверстия имеет не цилиндрическую, а коническую форму.
Предостережение: если нужно сверлить много одинаковых отверстий с большим диаметром, особенно когда не так важна аккуратность, то лучше воспользоваться биметаллической коронкой: в стружку переводится меньшее количество металла, соответственно работа идет быстрее и меньше изнашиваются сверла.
Опубликовал: admin – 3 Янв, 2013, г. Запомнить статью:
Соседние записи в этой категории:
domsnachala.ru
Коническое сверло по металлу – разновидности инструмента + Видео
Коническое сверло по металлу, которое также нередко называют конусным, было придумано в 1970-х годах, став практически незаменимым инструментом для осуществления различных работ при монтаже санитарной техники, электрической проводки, ремонте транспортных средств.
1 Сверло коническое по металлу – разновидности инструмента
Такие сверла представляют собой специальный режущий инструмент, с помощью которого можно делать отверстия круглой формы относительно больших сечений в алюминиевых листах, стальных конструкциях толщиной не более 6 миллиметров, в изделиях из цветных металлов. Несомненно, их можно использовать для аналогичных целей и при обработке других материалов – ламината, дерева, пластика, гипсокартона, фанеры и так далее. Название данного инструмента обусловлено тем, что внешне он похож на ступенчатый либо гладкий конус.
Конструктивно приспособления с коническим хвостовиком мало чем отличаются от стандартных видов сверл. Они имеют:
- направляющую и режущую часть;
- поводок;
- хвостовик;
- шейку.
Рекомендуем ознакомиться
А вот чисто внешне, как было сказано, конусные сверла имеют существенное отличие от других – форма их хвостовика выполнена в виде конуса. Эта часть инструмента может быть изготовлена в различных вариантах:
- конус Морзе;
- инструментальный;
- метрический;
- удлиненный.
Самым распространенным считается инструментальный тип конуса хвостовика. Он является оптимальным для монтажа на станковое оборудование, в котором инструмент меняется автоматически, а также для агрегатов с числовым программным управлением.
Под метрическими конусами понимают изделия с соотношением хвостовика к рабочей зоне 1 к 20 и углом свыше 1 градуса. Они похожи на конус Морзе, который известен с 1860-х годов. Он популярен в зарубежных странах, у нас же чаще применяются метрические хвостовики. Удлиненный сверлильный инструмент изготавливается по ГОСТ 2092–77, согласно коему сверла могут иметь диаметр в пределах 6–30 мм и иметь повышенную либо нормальную точность.
2 Основные причины востребованности сверл конусного типа
Если вы попытаетесь сделать отверстие в тонком стальном листе при помощи стандартного сверла спирального типа, имеющего сечение от 9 мм и более, у вас стопроцентно возникнут определенные трудности. Прежде всего, нельзя будет выполнить точное его центрирование на первых этапах процедуры. Вызвано это тем, что наконечник большого по сечению сверлильного инструмента представляет собой 2–3-миллиметровый отрезок. Это – по сути, ребро, которое формируется не точками, а двумя гранями.
Попытайтесь отцентрировать такое ребро, и вы поймете, о чем идет речь. Решить данную проблему можно исключительно предварительным высверливанием небольшого по диаметру отверстия. Лишь после этого можно будет приступать к сверлению при помощи стандартного спирального инструмента. Кроме того, получаемое при применении спирального сверла отверстие в металлических листах характеризуется треугольным видом, а не круглым. С такой проблемой справиться совсем непросто.
Домашним мастерам остается один выход – поработать (и весьма напряженно) напильником, чтобы придать круглую форму отверстию. Указанных неприятностей и трудностей позволяет избежать конусный инструмент для сверления. Он и круглую форму отверстия обеспечит, и даст возможность идеально произвести начальное центрирование сверла, и, кроме всего прочего, не оставит заусениц на краях обработанных отверстий.
3 Коническое ступенчатое сверло – его особенности
Отдельно хочется рассказать о ступенчатой разновидности конусного инструмента. С его помощью без смены сверл выполняются разные по диаметру отверстия в листовой стали менее 4 миллиметров. У таких режущих приспособлений диаметры высверленного отверстия являются фиксированными, что отличает их от конусных.
Недостатками ступенчатых сверл принято считать:
- потребность применять электрический инструмент с малыми (до 1000 об/мин) оборотами вращения и достаточно высоким моментом кручения;
- их повышенную чувствительность к перекосам, которые могут возникать в процессе сверления.
Достоинства же инструмента идентичны стандартным коническим изделиям (круглая форма отверстия, беспроблемное центрирование). Кроме того, ступенчатые сверла дают возможность выполнять фаску тем же самым приспособлением, которое применялось для сверления.

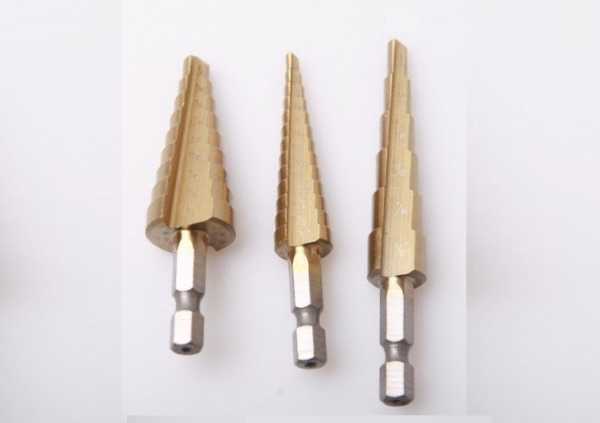

Добавим, что хвостовики ступенчатых сверл могут иметь либо шестиугольное, либо круглое сечение. Круглые признаются более практичными за счет большей надежности и простоты их крепления в патроне шуруповерта или электродрели. Это исключает вероятность проворачивания инструмента в процессе сверления, что имеет огромное значение тогда, когда необходимо получить большое по сечению отверстие.
4 Сверло с коническим хвостовиком – ГОСТ, советы по выбору и работе
В соответствии с ГОСТ 10903–77 такие сверла изготавливают из легированной и углеродистой высокопрочной стали. Допускается (а потребителем даже приветствуется) специальная термообработка их поверхности с целью повышения их антикоррозионных возможностей и уровня надежности при использовании. Диаметры выпускаемых по государственному стандарту конусных приспособлений равняются 5–80 мм, длина конуса – 58–85 мм, сечение хвостовика – 6–12 мм.
Специалисты советуют при выборе конусного инструмента обращать внимание на его маркировку. Самыми качественными являются приспособления с надписью HSS, которая говорит нам, что они сделаны из легированной быстрорежущей стали (она признается идеальным вариантом для обработки металлических изделий). Впрочем, китайские производители нынче ставят такую маркировку на всю свою продукцию, используя при этом совсем другие марки стали.
Если вы сомневаетесь в инструменте, обращайте внимание на его стоимость. Качественная продукция никак не может стоить менее 6–8 американских долларов в иностранных веб-магазинах. В рознице ее стоимость, естественно, выше. Конический инструмент рекомендован для применения в сверлильных станках. Но его можно вставлять и в обычную дрель. В таком случае следует позаботиться о том, чтобы заготовка плотно закреплялась. Только тогда вы не столкнетесь с явлением заклинивания сверла либо его перекоса.
Смазывать приспособление в процессе его использования желательно специальными составами. При отсутствии таковых – жидким мылом или машинным маслом. Применение смазки повышает срок эксплуатации инструмента для сверления отверстий. Увеличенным временем службы, кстати, могут похвастаться сверла, на поверхность которых наносят нитрид титана или бора, либо кобальт.
Конусные сверла несложно подобрать для осуществления каких-либо определенных вариантов работ, так как они в наши дни выпускаются различных видов:
- для сверления материалов, считающихся трудными в обработке;
- для получения качественных отверстий в деталях, изготовленных из легких сплавов;
- с твердосплавными специальными пластинками, улучшающими режущие свойства инструмента.
Выбирайте сверла конусного типа с умом, и операция сверления принесет вам максимум удовольствия своим безупречным качеством и легкостью!
tutmet.ru
Набор сверл по металлу: длинные и короткие сверла
В сверлах по металлу порой воплощены незаметные глазу, но гениальные решения, которые сильно упрощают работу и продлевают срок службы оснастки. Изучаем эти особенности в деталях.
На фото:
Спиральные сверла

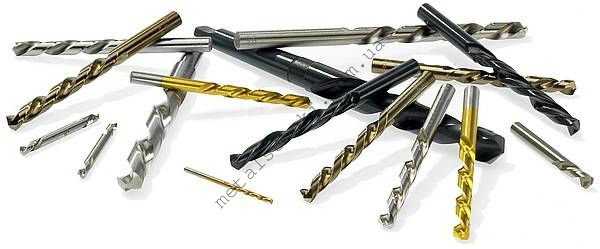

Самый распространенный вид. Когда мы говорим «сверла по металлу», то подразумеваем в первую очередь именно их. Они встречаются в различных вариантах: тонкие и толстые, недорогие и брендовые, простые и продвинутые (с рядом усовершенствований). Купить подходящий набор сверл по металлу сегодня не проблема. Причем подобная оснастка универсальна — то есть успешно работает не только с различными сталями, чугуном, цветными металлами, но и с древесиной, пластмассами.
Из чего сделаны спиральные сверла?
Из быстрорежущей стали. Поэтому обозначение «HSS» (High-speed steel) в спецификации такой оснастки — обычное дело. Быстрорежущая сталь обладает повышенной красностойкостью, то есть сохраняет твердость при сильном нагреве, а это качество играет важную роль для сверления металла, ведь температура сверла в процессе работы весьма высока. Встречаются также обозначения HSS-G («G» означает обработку шлифованием), HSS-E, HSS-Co (с содержанием Кобальта), HSS-R и другие.
Особенности наконечника
Конус с подточенным центром. Сверло по металлу, как правило, имеет наконечник в форме конуса с двумя режущими гранями, которые сходятся под довольно пологим углом (118-135 градусов). Нередко можно увидеть подточенный центр наконечника и так называемую двойную заточку, когда за обеими режущими гранями снята дополнительная фаска. Такая заточка позволяет уменьшить трение, а это при прочих равных снижает нагрев и способствует сверлению с меньшими усилиями.
Продвинутые спиральные сверла

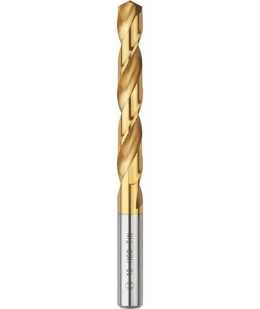

На фото: сверло по металлу HSS-TiN, DIN 338 компании Bosch.
С покрытием из нитрида титана (TiN). Оно обеспечивает пониженное трение.
С содержанием кобальта. Их еще называют «кобальтовыми», они дороги, но режущие свойства в условиях сильного нагрева у них выше.
С трехзубым или двухступенчатым наконечником. Не думайте, что это дизайнерские изыски. Благодаря подобным усовершенствованиям вы без труда засверлитесь в нужной точке (отпадает необходимость предварительного кернения), а сверло с двухступенчатым наконечником вдобавок легче погружается в материал, так как сначала проделывает в нем маленькое отверстие, а затем вырезает металл до полного диаметра. Грани на хвостовике защищают от проскальзывания оснастки в патроне. Стоят такие сверла недешево.
«Хитрые» спиральные сверла
Толстое и короткое. Порой толстое сверло намеренно укорачивают, что позволяет проникнуть в ограниченное пространство.
Длинное сверло по металлу — увидишь нечасто. В отличие от работы с древесиной, в металл оснастку, как правило, глубоко погружать не надо.
Двусторонние сверла. Они обладают двойным ресурсом: когда один наконечник затупляется, оснастку переворачивают.
Конусные сверла
На фото: конусное сверло HSS SB компании Hilti.
Одно сверло для разных диаметров. Их используют при работе с листовым материалом. Конус у них двойной (на конце он имеет пологий угол). Подобной оснасткой накерниваются в нужной точке и проделывают отверстия различных размеров: диаметр постепенно увеличивается по мере углубления конуса. В технических характеристиках такого сверла указывается целый диапазон диаметров (например, 4-20 мм).
Зенкеры — другой вид конической оснастки. Они представляют собой небольшое коническое изделие для аккуратного рассверливания отверстий (например, под потайную головку крепежа).
В статье использованы изображения: bosch-professional.com, blackanddecker.ru, hilti.ru
www.4living.ru
Длинные сверла по металлу
Сверла по металлу
В сверлах по металлу порой воплощены незаметные глазу, но гениальные решения, которые сильно упрощают работу и продлевают срок службы оснастки. Изучаем эти особенности в деталях.
Спиральные сверла
Самый распространенный вид. Когда мы говорим «сверла по металлу», то подразумеваем в первую очередь именно их. Они встречаются в различных вариантах: тонкие и толстые, недорогие и брендовые, простые и продвинутые (с рядом усовершенствований). Купить подходящий набор сверл по металлу сегодня не проблема. Причем подобная оснастка универсальна — то есть успешно работает не только с различными сталями, чугуном, цветными металлами, но и с древесиной, пластмассами.
Из чего сделаны спиральные сверла?
Из быстрорежущей стали. Поэтому обозначение «HSS» (High-speed steel) в спецификации такой оснастки — обычное дело. Быстрорежущая сталь обладает повышенной красностойкостью, то есть сохраняет твердость при сильном нагреве, а это качество играет важную роль для сверления металла, ведь температура сверла в процессе работы весьма высока. Встречаются также обозначения HSS-G («G» означает обработку шлифованием), HSS-E, HSS-Co (с содержанием Кобальта), HSS-R и другие.
Особенности наконечника
Конус с подточенным центром. Сверло по металлу, как правило, имеет наконечник в форме конуса с двумя режущими гранями, которые сходятся под довольно пологим углом (118-135 градусов). Нередко можно увидеть подточенный центр наконечника и так называемую двойную заточку, когда за обеими режущими гранями снята дополнительная фаска. Такая заточка позволяет уменьшить трение, а это при прочих равных снижает нагрев и способствует сверлению с меньшими усилиями.
Продвинутые спиральные сверла

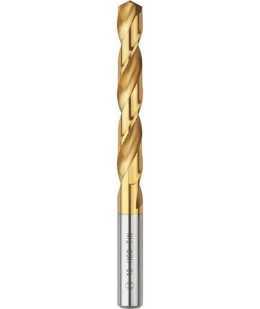

На фото: сверло по металлу HSS-TiN, DIN 338 компании Bosch.
С покрытием из нитрида титана (TiN). Оно обеспечивает пониженное трение. С содержанием кобальта. Их еще называют «кобальтовыми», они дороги, но режущие свойства в условиях сильного нагрева у них выше. С трехзубым или двухступенчатым наконечником. Не думайте, что это дизайнерские изыски. Благодаря подобным усовершенствованиям вы без труда засверлитесь в нужной точке (отпадает необходимость предварительного кернения), а сверло с двухступенчатым наконечником вдобавок легче погружается в материал, так как сначала проделывает в нем маленькое отверстие, а затем вырезает металл до полного диаметра. Грани на хвостовике защищают от проскальзывания оснастки в патроне. Стоят такие сверла недешево.
«Хитрые» спиральные сверла
Толстое и короткое. Порой толстое сверло намеренно укорачивают, что позволяет проникнуть в ограниченное пространство. Длинное сверло по металлу — увидишь нечасто. В отличие от работы с древесиной, в металл оснастку, как правило, глубоко погружать не надо. Двусторонние сверла. Они обладают двойным ресурсом: когда один наконечник затупляется, оснастку переворачивают.
Конусные сверла
На фото: конусное сверло HSS SB компании Hilti.
Одно сверло для разных диаметров. Их используют при работе с листовым материалом. Конус у них двойной (на конце он имеет пологий угол). Подобной оснасткой накерниваются в нужной точке и проделывают отверстия различных размеров: диаметр постепенно увеличивается по мере углубления конуса. В технических характеристиках такого сверла указывается целый диапазон диаметров (например, 4-20 мм). Зенкеры — другой вид конической оснастки. Они представляют собой небольшое коническое изделие для аккуратного рассверливания отверстий (например, под потайную головку крепежа).
В статье использованы изображения: bosch-professional.com, blackanddecker.ru, hilti.ru
www.4living.ru
Сверла по металлу сверхдлинные 300 мм DIN 1869 СТС-032
Качественные супердлинные сверла по металлу 300 мм изготавливаются размерами 3×300, 4х300, 5х300, 6х300, 7х300, 8х300, 9х300, 10х300, 11х300, 12х300 мм. Такие сверла по металлу особо длинной серии 300мм соответствуют DIN 1869, изготавливаются из цельной заготовки из быстрорежущей стали HSS Р6М5 путем фрезеровки и шлифовки с дополнительной термообработкой для снижения трения и повыышения износостойкости режущих кромок спирали. С помощью сверхдлинных сверл по металлу 300мм можно сверлить не только различные стали, включая высоколегированные и нержавеющие, но и различные сплавы с медью, титаном, оловом, металлокерамикой, пластиками и поликарбонатами, возможно применение по древесине и другим органическим материалам. Не лишним будет упомянуть, что удлиненные сверла по металлу 300 мм имеют угол заточки 135°, работают в правом направлении. Сверла по металлу сверхдлинной серии 300мм используются для оснастки электрических или ручных дрелей, а также сверлильных станков. Отличительной чертой таких удлиненных сверл по металлу 300 мм считается увеличенная рабочая и общая длина 300мм, благодаря которой они выступают надежным подспорьем при работах в труднодоступных местах, с толстыми материалами и для выполнения глубоких отверстий.
diamsnab.ru
Сверло по металлу – что нужно знать о выборе и заточке? + Видео
Сверло по металлу, выбранное впопыхах – это как лотерея с очень маленьким процентом положительного исхода. Востребованность в этом инструменте как в профессиональной среде, так и в быту стимулирует создание подделок. Бороться с этим явлением простому потребителю удастся, только вооружившись нужными знаниями!

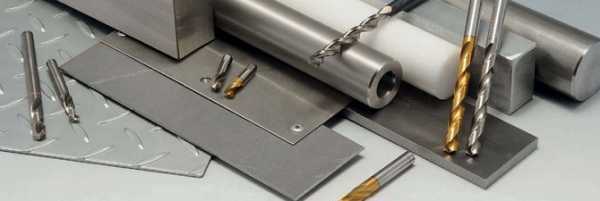

Проделать отверстие в чугуне, легированной и нелегированной стали, цветных металлах в наше время можно без спецоборудования, имея лишь хорошую дрель и качественные сверла по металлу. Этот вид изделий имеет особую форму в виде спирали, которую образуют две продольные канавки, отводящие стружку, поэтому часто их еще называют спиральными. Конусное и корончатое сверло по металлу – отдельная категория изделий. Конусные изделия свое название объясняют конической формой, которое способно сверлить отверстия разных диаметров в зависимости от начальной и конечной окружности конуса.
Существуют конические изделия с ровными и ступенчатыми стенками – ровные требуют постоянного контроля над процессом, работать со ступенчатыми легче, поскольку каждая ступень обозначает определенный диаметр.
Корончатые инструменты особенно эффективны при высверливании отверстий больших диаметров и многослойном сверлении нескольких металлических листов за один проход. Благодаря их конструкции, не требуется особо мощных инструментов, поскольку силы резания остаются небольшими. Если следить за постоянным охлаждением металла и отсутствием вибрации, такие изделия могут прослужить очень долго. При их выборе следует обращать внимание на изделия с усиленными хвостовиками, которые не будут проскальзывать в патроне.
Хвостовики, чаще всего, производятся в общепринятых цилиндрической и конической формах, реже можно встретить шестигранники. Изделия с цилиндрическим хвостовиком крепятся в трехкулачковом патроне, поэтому максимальный их диаметр – 12 мм. Промышленные варианты с коническим хвостовиком рассчитаны под шпиндель сверлильных станков, поэтому выпускаются вплоть до 60 мм. В случае несовпадения конуса шпинделя и инструмента используется переходная втулка.
Маркируются изделия в зависимости от диаметра. Например, сверла до 2 мм вообще никак не маркируются, тогда как на инструментах до 3 мм обозначается диаметр и марка стали. Инструменты большей толщины несут информацию о классе точности, производителе. Буква Р в маркировке обозначает быстрорежущую сталь, тогда как другие буквы с цифрами указывают какой компонент и в каком количестве присутствует в сплаве, например К5 – пять частей кобальта. Кстати, выбирая длинные сверла по металлу, обратите внимание именно на наличие кобальта, поскольку он повышает теплостойкость изделий.
На импортных изделиях, как правило, куда больше информации, причем не только на самом сверле, но и на упаковке. Поломанные расходники никогда не нужно выбрасывать. Инструментальная легированная сталь, из которой они обычно изготавливаются, пригодится для очень многих целей. Например, вы можете сделать кернер, или зенковку для углублений под головку винтов. Любители мастерить своими руками идут еще дальше – делают из такой стали отличные ножи.
Если выбирать предстоит набор сверл по металлу, а руководствоваться вы можете лишь внешним обзором изделий, то, прежде всего, обратить внимание нужно на цвет изделий, который, как правило, может многое рассказать о качестве.
- Черный цвет – признак того, что при финишной обработке инструмент был подвержен обработке перегретым паром и имеет повышенный срок эксплуатации.
- Золотистый оттенок – явный признак применения отпуска для снятия внутреннего напряжения каленого металла. Каленые сверла очень крепки, но в то же время обладают хрупкостью из-за высокого внутреннего напряжения, поэтому за счет процесса постепенного нагревания и охлаждения, который и называется отпуском, это напряжение снимается.
- Яркий золотистый оттенок – как правило, такой цвет говорит о том, что перед вами лучшие сверла по металлу, на которые нанесен слой нитрида титана. Такие инструменты имеют высочайшую прочность и уменьшенное трение, хотя за это удовольствие придется и заплатить больше.
- Серый цвет – признак того, что перед вами самое обычное изделие без какой-либо обработки. Стоят такие меньше всего, соответственно, и проработают они недолго.
Если опытные мастера способны сориентироваться в изделиях без риска быть обманутым, то новичкам лучше не рассчитывать на случай и приобретать расходные материалы в специализированных точках, где выдадут чек и гарантию того, что купленные вами товары действительно соответствуют заявленным характеристикам. Сверла по металлу можно использовать как по прямому назначению, так и для работы с другими материалами в случае необходимости. Правда, делать это нужно осторожно, зная некоторые особенности работы с этими изделиями.
В работе с деревом сверлить можно как поперек волокон, так и вдоль, однако отверстия могут получиться с рваными краями. Многое зависит от заточки – правильно заточенные изделия отлично справятся как с деревом, так и с металлом. При работе с оргстеклом опасность грозит самому инструменту – без дополнительного охлаждения он может перегреться и выйти из строя. Перегрев – это, в принципе, слабое место подобных инструментов, поэтому всегда старайтесь обеспечивать дополнительное охлаждение.
Проще всего выбросить затупившееся сверло и купить новое, однако такие расходы ничем не оправданы – качественные изделия рассчитаны на очень долгое применение. Вам нужно лишь узнать, как заточить сверло по металлу. Ничего сверхсложного в этом деле нет, да и особых приспособлений не понадобится, разве что электрическое точило. Вместо него можно использовать шлифмашинку. В бытовых условиях, как правило, используются изделия не более 16 мм в диаметре.
Вам нужно будет приготовиться к процессу, предусмотрев наличие емкости с охлаждающей жидкостью – машинным маслом или обычной водой. Не забудьте и о мерах предосторожности – защитных очках и перчатках. Сначала обрабатываем заднюю поверхность, плотно прижимая инструмент к точильному кругу. Угол заточки должен быть неизменным, и в результате работы вы должны получить правильный конус. Заточка сверл по металлу длится до тех пор, пока кромка не начнет отражать солнечный свет.
Затем обрабатывается режущая кромка – строго выдерживаем угол и внимательно следим за перемычкой, которая должна располагаться на самом кончике изделия. В маленьких сверлах размеры перемычки составляют десятые части миллиметра. Если вы никогда этого не делали, подыщите пару старых, ненужных инструментов, валяющихся среди хлама, и потренируйтесь на них – кроме практики вы, может, еще и вернете их в строй! Важно не концентрироваться только на наконечнике, затачивать нужно и боковые стороны.
Угол заточки – отдельная тема для разговора. Для понимания, речь идет об угле между кромками. Так, для сверления стали оптимальный вариант – 140°, бронза, латунь и дюралюминий требуют заточки под углом 110°-120°, для сверления мягких материалов, например, пластика или дерева, следует затачивать сверла до 100°. В большинстве случаев сверла продаются с заточкой 120°.
Говоря о листовых материалах, нужно учитывать некоторые особенности. Дело в том, что сама форма сверла способствует искажению формы отверстий, остановке или прокручиванию сверла и даже травмоопасной раскрутке листа. Поэтому для таких случаев следует иметь сверло, заточенное наподобие перового, которым мы обычно сверлим древесину, это позволит получать круглые отверстия без заусениц и повысит производительность труда.
- Автор: Михаил Малофеев
- Распечатать
remoskop.ru
Сверла длинные Bohrcraft по металлу конические
Основные технические характеристики:
| Арт. № | Диаметр мм | Длина мм | Длина спирали мм | Упаковка шт | Кол-во: | Цена с НДС | |
| 13400100200 | 2 | 85 | 56 | 10 | |||
| 13400100250 | 2,5 | 95 | 62 | ||||
| 13400100280 | 2,8 | 100 | 66 | ||||
| 13400100300 | 3 | 100 | 66 | ||||
| 13400100310 | 3,1 | 106 | 69 | 10 | |||
| 13400100320 | 3,2 | 106 | 69 | 10 | |||
| 13400100330 | 3,3 | 106 | 69 | ||||
| 13400100340 | 3,4 | 112 | 73 | ||||
| 13400100350 | 3,5 | 112 | 73 | ||||
| 13400100370 | 3,7 | 112 | 73 | ||||
| 13400100380 | 3,8 | 119 | 78 | ||||
| 13400100390 | 3,9 | 119 | 78 | ||||
| 13400100400 | 4 | 119 | 78 | ||||
| 13400100410 | 4,1 | 119 | 78 | ||||
| 13400100420 | 4,2 | 119 | 78 | ||||
| 13400100430 | 4,3 | 126 | 82 | ||||
| 13400100440 | 4,4 | 126 | 82 | ||||
| 13400100450 | 4,5 | 126 | 82 | ||||
| 13400100480 | 4,8 | 132 | 87 | ||||
| 13400100490 | 4,9 | 132 | 87 | ||||
| 13400100500 | 5 | 132 | 87 | ||||
| 13400100510 | 5,1 | 132 | 87 | ||||
| 13400100520 | 5,2 | 132 | 87 | ||||
| 13400100550 | 5,5 | 139 | 91 | ||||
| 13400100580 | 5,8 | 139 | 91 | ||||
| 13400100600 | 6 | 139 | 91 | ||||
| 13400100620 | 6,2 | 148 | 97 | ||||
| 13400100630 | 6,3 | 148 | 97 | ||||
| 13400100650 | 6,5 | 148 | 97 | ||||
| 13400100680 | 6,8 | 156 | 102 | ||||
| 13400100700 | 7 | 156 | 102 | ||||
| 13400100750 | 7,5 | 156 | 102 | ||||
| 13400100800 | 8 | 165 | 109 | ||||
| 13400100850 | 8,5 | 165 | 109 | ||||
| 13400100900 | 9 | 175 | 115 | ||||
| 13400100950 | 9,5 | 175 | 115 | ||||
| 13400101000 | 10 | 184 | 121 | ||||
| 13400101050 | 10,5 | 184 | 121 | ||||
| 13400101100 | 11 | 195 | 128 | ||||
| 13400101150 | 11,5 | 195 | 128 | ||||
| 13400101200 | 12 | 205 | 134 | ||||
| 13400101250 | 12,5 | 205 | 134 | ||||
| 13400101300 | 13 | 205 | 134 |
www.wikselen.ru
i-perf.ru
Как правильно выбрать сверло по металлу своими руками:критерии выбора
Для того чтобы понять, как выбрать сверло по металлу, необходимо разобраться с возможными характеристиками данного устройства. Технические параметры могут быть разными, от них зависит эксплуатационные особенности прибора, срок его службы, а также особенности, применения хранения и термообработки.
Самые главные критерии:
1.Угол заточки режущей части
От угла заточки зависит стойкость прибора, работа трения, интенсивность износа задней части устройства, теплоотвод и прочность режущей части. Также угол имеет прямое влияние на особенности обработки металла. Конструкцию с одним углом можно использовать исключительно для сверления чугуна или латуни, а с другим – для стали, меди или же нержавейки.
2.Эксплуатационный срок
В инструкции к каждому сверлу обязательно уточняется время, которое способна функционировать данная конструкция. Эта характеристика влияет на особенности хранения режущего инструмента.
3.Специфика маркировки
Для того чтобы понять, как определить сверло по металлу, необходимо ознакомиться с номенклатурой и маркировкой приборов всех производителей. Существует два вида маркировки: отечественная и западная. На инструментах обозначается материал, из которого сделана установка, производитель, класс точности. Отечественная маркировка начинается с буквы Р, обозначающей сталь быстрой резки, далее указывается число, обозначающее наличие веществ в данном сплаве. Например, если указана цифра М3 – это значит, что часть сплава составляет материал молибден. Западная номенклатура имеет значения HSS или Din.
4.Цвет конструкции
Детали бывают черные, светло-золотистые и насыщенно-золотистые. Черные/серые быстро изнашиваются и служат короткий период, светло-золотистые имеют небольшую прочность, а насыщенно-золотые имеют большую прочность и уменьшенное трение из-за того, что при изготовлении они были обработаны слоем нитрида титана.
5. Вид материала
Изготавливаются из твердосплавного материала, а также из быстрорежущей стали. Материал влияет на возможность устройством сверлить определенные материалы. В данный пункт также входят особенности материала обрабатываемой детали и особенности покрытия, которое может быть сделано их нитрида титана, углеродистой стали, титанового карбонитрида, черной оксидной пленки и т.д.
6. Направление вращения сверла
Выделяют левые и правые установки.
7.Тип устройства
Обратите внимание: этот пункт является наиболее важным, так как именно тип прибора определяет специфику его работы. Бывают:
- спиральные установки, которые отличаются винтовой поверхностью канавки;
- центровочные – которые изготавливаются специально для центровочного сверления;
- ступенчатые приборы, которые отличаются наличием цилиндрической головки и предназначены для сверления отверстий с цилиндрической зенковкой;
- для глубокого сверления – им характерно наличие удлиненной винтовой конструкции.
Как выбрать спиральное сверло по металлу
Как выбрать сверло по металлу спиральное? Для того чтобы сделать выбор спирального режущего инструмента, необходимо взять во внимание следующие его особенности:
1.Тип хвостовика (служит для крепления установки в шпинделе станка или в патроне, упор для удаления из шпинделя):
- цилиндрический – применяется для обрабатывания конструкционных поверхностей;
- конический (также называется конус Морзе) – применяется с целью обрабатывания поверхностей без предварительной центровки.
2.Диапазон диаметров
фото:спиральные сверла по металлу
Рабочий диаметр данного типа конструкции от 0,1 до 80 мм.
3.Угол, влияющий на возможность сверления в различных материалах
- Для стали и чугуна – 116-118 градусов;
- Красной меди – 125;
- Мягкой бронзы – 130;
- Алюминия – 130-140;
- Органического стекла – 70.
4.Материал инструмента
Изготовлена ли конструкция из быстрорежущего, легированного и углеродистого материала, а именно стали, и есть ли в ней пластинки из твердых сплавов, увеличивающие скорость резания.
Важно: также нужно учесть, какое это устройство – обычное или удлиненной серии.
Выбор конусного (ступенчатого) сверла
Конусные приборы используются для сверления тонколистовых материалов, которые имеют отверстие большого диаметра, также они предназначены для сверления листов из нержавеющей стали, толщина которых до 5 м, стальных патрубков и конструкций из плексигласа. Отличаются наличием острого наконечника, который предотвращает возможное появление заусенцев при сверлении.
фото:ступенчатое сверло по металлу
При выборе обратите внимание на такую разновидность конусного режущего инструмента, как ступенчатое сверло, которое применяется для сверления отверстий с различным диаметром, имеющих толщину листового металла 4 мм. Что касается диаметра конусного элемента – то он может быть произвольным.
Совет специалиста: обратите внимание на хвостовики конструкции. Они могут быть круглого и шестиугольного сечения. Круглые могут быть в виде гладкого цилиндрического хвостовика, а также цилиндрического хвостовика с лысками. Вторые отличаются большей практичностью (шестигранники), они лучше крепят деталь в патрон и не поворачиваются.
Что касается материала, то для увеличения срока эксплуатации инструмента, приобретайте ту деталь, которая имеет нанесенное специальное покрытие – нитрид бора, кобальт или же нитрид титана.
Выбор корончатого инструмента
Как отличить сверло по металлу корончатое? Они предназначены для сверления исключительно сквозных отверстий. Имеют специальную конструкцию, которая не требует промышленных приводов. Отличаются большей эффективностью, сокращают время сверления в несколько раз, ровно выпиливают необходимый контур, уменьшают износ установки, просверливают любой металл с любой формой: и листы, и прокат, и трубопровод, и металлоконструкции.
фото:корончатое сверло по металлу
Корончатые инструменты бывают двух типов:
- Из быстрорежущей стали (приобретаются, если диаметр сверления не превышает 35 мм и сталь не очень прочная, более дешевые и эластичные).
- С твердосплавными зубьями (используются, если диаметр сверления больше 35 мм и сталь отличается высокой прочностью, например, если это котельная или конструкционная сталь).
Диапазон диаметров: от 30 и выше мм.
Важно: выбирая корончатый прибор, учтите количество зубьев. Оно может быть от 4 до 16, чем больше режущих зубьев, тем большая глубина и диаметр вырезанного отверстия.
Как выбрать сверло по металлу:Видео
www.metalstanki.com.ua
