Шероховатость поверхности ra и rz

Не тот параметр шероховатость, о котором стоит забывать при проектировании изделий. Прочность, электропроводность, точность сопряжения – это неполный список как шероховатость Ra и Rz может повлиять на эксплуатационные свойства деталей. Ее значение сильно зависит от способа обработки, а измерение связано с острым чувством осязания. И это не тот параметр, о котором стоит забывать при проектировании изделий.

Что такое шероховатость

Любые типы поверхностей, какие бы они не были ровными на первый взгляд, имеют в своей структуре череду подъемов и впадин. На вид это близко к форме горных массивов. Высоту этих «гор» и характеризует шероховатость.

Шероховатость представляет собой совокупность неровностей поверхности.

Параметры, средства измерения и обозначение шероховатости в конструкторской документации полностью стандартизированы. Они описываются тремя государственными стандартами: ГОСТ 2789-73, ГОСТ 25142-82 и ГОСТ 2.309-73.

Какие параметры шероховатости существуют

Существует свыше 8 параметров, которые характеризуют значение высоты неровностей поверхности. В статье мы разберем лишь самые востребованные, незнание которых будет значительным пробелом для любого технического специалиста. Это Ra и Rz.Значение Rz показывает среднеарифметическое значение высоты, взятое по 10 точкам поверхности. Это означает, что в измерении участвовали только 5 подъемов и 5 впадин. Весь остальной «горный массив» в расчет не принимался. В системе СИ Rz измеряется в микрометрах.

Ra является также среднеарифметическим показателем высоты шероховатости. От Rz его отличает то, что в расчет берется не 10 точек, а все. По этой причине параметр Ra более точно отображает неровность поверхностей и считается более предпочтительным.

Помимо Ra и Rz стоит упомянуть о еще одном параметре, близкий по смыслу вышеупомянутым. Это Rmax. Он отображает высоту неровностей поверхности только по ее максимальным точкам. По наибольшей высоте и наименьшей впадине. В нынешнее время Rmax не используется в силу своей грубой точности.

Измерение

Шероховатость меряют двумя способами: качественным и количественным. Качественный метод оценки неровностей поверхности больше подходит непосредственно для производственников. В тех ситуациях, когда глубокий анализ не целесообразен или на него нет банально времени. Данный способ носит более грубый характер и заключается в сравнении гладкости исследуемой поверхности с неким эталоном на ощупь.





Эталон представляет собой небольшую металлическую плитку с габаритными размерами 30х30 мм и толщиной 5 мм. Он имеет определенное значение Ra и Rz, является образцом по которому сравнивают качество поверхности. Такие плиты собирают в наборы с указанием напротив каждой позиции значение шероховатости.

Количественный метод более точен и требует для своего осуществления специального оборудования. Это могут быть профилометры, профилографы и двойные микроскопы. По исследуемой поверхности проводят подключенным к приборам стержень с алмазным наконечником, высокочувствительным к перемещениям. Этот стержень полностью повторяет форму поверхностей и передает ее размеры на экран или ленту профилограммы. Дальше, по полученным данным лаборант делает точное заключение о значение шероховатости и передает ее службе качества.

Какие виды поверхностей существуют

Для обеспечения взаимозаменяемости и унификации производства, параметры шероховатости объединяют в классы. Всего существует 14 их разновидностей. Каждому классу присвоено определенное значение Ra и Rz. Самый точный класс – четырнадцатый, самый грубый – первый. По этой причине поверхности также подверглись классификации. В производстве встречаются следующие их виды:

  • Установочные поверхности, неподвижные относительно друг друга, к которым не предъявляются требования по герметичности. Для них значение Ra составляет 2,5-20 мкм.
  • Рабочие поверхности, которые перемещаются друг относительно друга. Сюда входят соединения типа поршень-цилиндр, которые часто можно встретить в устройствах разнообразных двигателей и насосов. Ra для них равняется 0,16-2,5 мкм.
  • Ограничительные и соединительные поверхности. Под этим подразумеваются элементы, необходимые для крепления и сборки. Это всевозможные корпуса, фиксаторы и прочие механизмы. Ra для них колеблется в пределах 2,5-20 мкм.
  • Специальные поверхности. Здесь, главным образом, имеются ввиду органы управления. Обработка таких поверхностей крайне высока с их значением Ra 0,63-0,08 мкм.

Обозначения отклонения неровности поверхностей

На чертеже шероховатость указывается согласно приведённой ниже схеме.



Как видно, внешнее обозначение напоминает математический квадратный корень с соответствующими надписями в определенных местах. Каждая такая надпись характеризует определенный параметр шероховатости. Разберем их более подробно.

В левом верхнем углу указывается значение шероховатости по Ra и Rz. При чем стоит отметить, что если показано просто число, то автоматически это имеется ввиду Ra. Для обозначения Rz, необходимо дополнительно дописать буквенное примечание.





Существует три разновидности формы этого математического корня:

  • Треугольник без верхнего основания указывает, что способ получения шероховатости не задан конструктором. Есть требования к качеству поверхности, а каким способом оно будет достигнуто (шабрение, полировка и прочее) неважно.
  • С кругом в вершине. Поверхность не нуждается в дополнительном улучшении.
  • С верхним подчеркиванием. Этот знак говорит, что шероховатость должна достигаться обязательным снятием слоя металла.

В зоне над полкой прописывается тип механической обработки с помощью которой нужно довести поверхность до заданного значения Ra и Rz. Обычно сюда прописываются такие термины как «полировать», «шабрить» и прочее виды механической обработки.

В левом нижнем углу под полкой прописывается направление линий неровностей шероховатости. Разберем этот параметр на примере. Допусти Вам нужно прошлифовать поверхность стола абразивным кругом. В зависимости от того как Вы будете направлять инструмент пойдут линии шероховатости. Если будете его водить кругами, то Вы увидите волны от следов круга. Если движения будут пересекать друг друга, то плоскость стола будет в крестах. Это и регулирует данный параметр. В некоторых случаях это не важно, а некоторых имеет решающее значение.

Справа от направлений линий неровностей становиться значение базовой длины, на которой измеряется шероховатость. Ее значение стандартизировано и необходимы для того, чтобы минимизировать воздействие на точность измерения плоскостью прогиба самой поверхности.

Оцените статью:

Рейтинг: 0/5 – 0 голосов

prompriem.ru

Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах

Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах.

Базовая длина – длина базовой линии l, длина линиии, используемой для выделения неровностей.

Средняя линия – средняя линия профиля (m-на рисунке), линия, имеющая форму номинального профиля, с минимальным среднеквадратическим отклонением профиля, от этой линии и отсчитывают все числовые значения для шероховатости:

Рисунок. Профиль шероховатости поверхности и обозначения его характеристик. Средняя линия профиля – не обязательно прямая, см. определение выше.



Параметры шероховатости поверхности

Ra, Rz, R max, Sm, S, tp описаны в табличке ниже:

Условное обозначение параметра шероховатости Наименование параметра шероховатости Определение параметра шероховатости +См. рисунок выше
Ra Среднее арифметическое отклонение профиля Среднее арифметическое абсолютных значений (значений по модулю) отклонений профиля в пределах базовой длины. Интегральная величина.
Rz Высота неровностей профиля по 10 точкам Сумма средних арифметических абсолютных отклонений точек пяти наибольших минимумов и пяти наибольших максимумов профиля в пределах базовой длины.
Rmax
Наибольшая высота поверхностей профиля
Расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.
Sm Средний шаг неровностей профиля Среднее арифметическое значение шага неровностей профиля в пределах базовой длины.
S Средний шаг неровностей профиля по вершинам Среднее арифметическое значение шага неровностей профиля по вершинам в пределах базовой длины.
tp Относительная опорная длина профиля Отношение опорной длины профиля к базовой длине, где “p” – значение уровня сечения профиля.

Если Вам встретился класс шероховатости, то используйте таблицу ниже:

Таблица. Значения параметров Ra и Rz для указанных классов шероховатости

(в теории – использование Ra предпочтительнее использования параметраRz).

Класс шероховатости Базовая длина l, мм Ra предпочт., мкм Ra допустимые, мкм Rz, мкм
1 8,0 50 80; 63; 40 320; 250; 200; 160
2 8,0 25 40; 32; 20 160; 125; 100; 80
3 8,0 12,5
20;16,0;10,0
80; 63; 50; 40
4 2,5 6,3 10,0;8,0;5,0 40; 32; 25; 20
5 2,5 3,2 5,0; 4,0; 2,5 20; 16; 12,5; 10,0
6 0,8 1,6 2,5; 2,0; 1,25 10,0; 8,0; 6,3
7 0,8 0,80 1,25; 1,00; 0,63 6,3; 5,0, 4,0; 3,2
8 0,8 0,40 0,63; 0,50; 0,32 3,2; 2,5; 2,0; 1,60
9 0,25 0,20 0,32; 0,25; 0,160 1,60; 1,25; 1,00; 0,80
10 0,25 0,10 0,160; 0,125; 0,080 0,80; 0,63; 0,50; 0,40
11 0,25 0,050 0,080; 0,063; 0,040 0,40; 0,32; 0,25; 0,20
12 0,25 0,025 0,040; 0,032; 0,020 0,20; 0,16; 0,125; 0,100
13 0,08 0,012 0,020; 0,016; 0,010 0,100; 0,080; 0,063; 0,050
14 0,08 0,012 0,010; 0,008 0,050; 0,040; 0,032

Обозначение шероховатости на чертежах. Структура обозначения:



Значения параметров шероховатости указывают на чертежах нижеследующим образом:

– Ra указывается без символа, а другие параметры с символом.

– При указании диапазона параметров записывают пределы в 2 сроки:

1,25
1,00
Rz 0,080
     0,063
t60 50
     80

– Номинальное значение параметра записывается с предельным отклонением

– При указании нескольких параметров шероховатости их значения записывают в столбик, сверху вниз в следующием порядке: параметр высоты неровностей (Ra, Rz, Rmax), параметр шага неровностей (Sm,S), относительная опорная длина профиля (tp).

– Если шероховатость нормируется параметром Ra или Rz из числа приведенных в таблице “Значения параметров Ra и Rz для указанных классов шероховатости” выше, то базовую длину в обозначении шероховатости не указывают.

В зависимости от требуемого вида обработки материалов используют нижеследующие значки шероховатости:

Рис.1 – вид обработки поверхности не устанавливается Рис.2 – обработка поверхности со снятием слоя материала (токарная, фрезерование….) Рис.3 – обработка поверхности без снятия слоя материала (ковка, литье….)
Вид обработки поверхности указывется только в том случае, если другим видом обработки указанное качество поверхности не получить.
H=(1,5-3)h, h – примерно равна высоте размерных цифр

Ниже приведена картинка с указанием обозначений направлений неровностей на значке шероховатости. (Администрации проекта ДПВА такие значки не встречались никогда, но они существуют).

Рисунок. Условные обозначения направлений неровностей на значке шероховатости.

tehtab.ru

Шероховатость поверхностей деталей

Шероховатость поверхностей деталей

При любом способе изготовления детали не могут быть абсолютно гладкими, т.к. на них остаются следы обработки, состоящие из чередующихся выступов и впадин различной геометрической формы и величины (высоты), которые оказывают влияние на эксплутационные свойства поверхности.

На рабочих чертежах деталей д.б. приведены точные указания о шероховатость поверхности, допустимой для нормальной для нормальной работы этих деталей.

Для учебных целей достаточно применения одного из двух высотных параметров, исходя из рационального применения по техническим требованиям, условиям работы изделия и данной детали изделии.

Под шероховатостью поверхности понимается совокупность микронеровностей поверхности, измерянных на определенной длине, которая называется базовой.

Величина шероховатости на поверхности детали измеряется в микрометрах (мКм).

1 мКм = 0,001 мм.

ГОСТ 2789-73

Стандарт устанавливает специальные параметры и классы для оценки поверхности.

Параметры шероховатости поверхности.

Высотные параметры.

  1. Rz, мКм – средняя высота микронеровностей по 10 точкам (1 мКм = 0,001 мм).

Проводим любую линию. По отношению к ней расстояния до 5 выступов и до 5 впадин – среднее расстояние между находящимися в пределах базовой длины l пятью высшими точками выступов и пятью низшими точками впадин, нумеруем от линии, параллельной средней линии.

Rz =

(h1+h2+h3+h4+h5)-(h1`+h2`+h3`+h4`+h5`)

5

  1. Ra, мКм – среднее арифметическое отклонение профиля – среднее заключение, в пределах базовой длиныl, расстояние точек выступов и точек впадин от средней линии:

Ra =

(y1+y2+… +yn)-(y1`+y2`+… +yn`)

l

Базовая длина – длина участка поверхности, используемая для выделения поверхности, характерных шероховатости поверхности. Обычно значения базовой длины берутся в пределах 0,08…8 мм. Кроме высотных существуют шаговое параметры шероховатости

Sш– средний шаг неровностей профиля.

S – средний шаг неровностей профиля по вершинам.

ГОСТ 2789-73

Классы шероховатости.

ГОСТом установлено 14 классов чистоты поверхности.

Классификацию шероховатости поверхности производят по числовым значениям параметров Ra иRz при нормированых базовых данных в соответствии с таблицей.

Числовые значения величин шероховатости Ra и Rz и базовые длины (l) (по ГОСТу 2789-59)

Класс чистоты поверхности

Наибольшая анафелия величин шероховатости в мкм

Валовая

длина lвмм

Ra

Rz

Разряды

а

б

в

а

б

в

1

2

3

80

40

20

320

160

80

8

4

5

10

5

40

20

2,5

6

7

8

2,5

1,25

0,63

2

1

0,5

1,6

0,8

0,4

10

6,3

3,2

8

5

2,5

4

2

0,8

9

10

11

12

0,32

0,16

0,08

0,04

0,25

0,125

0,063

0,032

0,20

0,10

0,05

0,025

1,6

0,8

0,4

0,2

1,25

0,63

0,32

0,16

1

0,5

0,25

0,125

0,25

13

14

0,02

0,01

0,016

0,008

0,012

0,006

0,1

0,05

0,08

0,04

0,063

0,032

0,08

Чем выше класс (меньшее числовое значение параметра), тем поверхность более гладкая (чище). Классы шероховатости с 1 – 5, с 13 – 14 определяются параметром Rz, все остальные с 6 по 12 – параметромRa.

Шероховатость поверхности детали задается при конструировании, исходя из функционального назначения детали, т.е. из условий её работы, либо из эстетических соображений.

Нужный класс чистоты обеспечивается технологией изготовления детали.

Шероховатость каждой поверхности детали должна соответствовать назначению этой поверхности. Степень неровности поверхности определяется высотой неровности на данном участке поверхности.

При составлении эскизов с натуры для определения шероховатости поверхностей детали должны быть измерены высоты неровностей поверхности определённой длины, установленной ГОСТом.

Измерение производится специальными приборами (микроскопами и профилографоми) или сравнением с образцами – эталонами.

При составлении эскизов с натуры при деталировании сборных чертежей для приближенного определения шероховатости поверхности детали, в том случае, когда не представляется возможным воспользоватся приборами точного измерения, надо установить назначение данной поверхности и в зависимости от этого определить класс чистоты поверхности.

Знаки обозначения шероховатости должны острием касаться обрабатываемой поверхности и быть направлены к ней со стороны обработки.

Обозначение шероховатости при различном поверхностей.

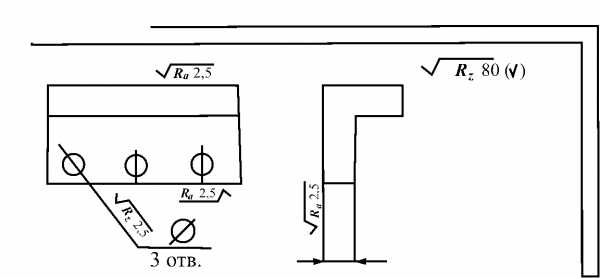

Обозначение шероховатости на изображении детали распологают на линиях контура, на высотных линиях (по возможности ближе к размерной линии) или на полках.

Шероховатость поверхностей, повторяющихся элементов деталей (отверстий, пазов и т.п.) наносим на чертеже один раз.

Если все поверхности детали имеют одинаковую шероховатость, то обозначение выносят в правый верхний угол чертежа, располагая его на расстоянии 5-10 мм от рамки.

Если одинаковый д.б. шероховатость части поверхности, то в правом верхнем углу чертежа помещают обозначение этой шероховатости и рядом знак , взятый в скобках. Это означает, что все поверхности, на которых на изображениях помещены обозначения шероховатости или знак , должна иметь шероховатость, указанная перед скобкой.

Примеры:

Шероховатость поверхностей деталей:

с зазором

без зазора

деталей

3 – 4 класс

Rz 80, Rz 40

4 – 5 класс

Rz 40, Rz 20

6 – 8 класс

Ra 2,5; Ra 1,25; Ra 0,63

Для втулок:

граничащая с расточкой

5 класс Rz 20

7 класс Ra 1,25

10 класс Ra 0,16

8 класс Ra 0,63

5-6 класс

4 класс

4-5 класс

3-4 класс

Знак шероховатости проставляется на том изображении, где указан размер, определяющий положение этой поверхности. Нельзя указывать шероховатость на виде, где нет указания размеров.

Рекомендуемые классы чистоты поверхности.

Класс чистоты поверхности

Обозначение

Обрабатываемые поверхности

5

Rz20

Нерабочие поверхности зубчатых колес

Внутренние поверхность юбки поршня

Внутренняя нерабочая поверхность втулки

6

Rа2,5

Торцовые поверхности, служащие опорой для ступиц зубчатых колес.

Боковая поверхность зубьев больших модулей долбленных и строганных колес

Наружная поверхность зубчатого венца

Внутренняя поверхность корпуса под подшипники качения

7

Rа1,25

Нерабочие поверхности бронзовых колес

Опорная плоскость крышки блока

Опорная шаброванная плоскость контрольной инструментальной линейки

Шлифованный пруток для шпилек

8

Rа0,63

Сопрягаемые поверхности бронзовых колес

Нерабочие шейки коленчатого и распределительного валов

Гнезда под вкладыши коленчатого вала

Цилиндрическая поверхность силовых шпилек

Рабочие поверхности ходовых винтов

Поверхности валов под подшипники качения

9

Rа0,32

Наружная поверхность днища поршня

Отверстия поршневых бобышек палец под палец

Поверхность полок шатунов. Рабочие поверхности центров

Поверхности валов под подшипники качения классов В, А и с

10

Rа0,16

Рабочие шейки коленчатого вала быстроходного двигателя. Рабочие шейки распределительного вала. Рабочая плоскость клапана. Наружная поверхность юбки поршня. Поверхность лопастей крыльчатки нагнетателя

11

Rа0,08

Ведущий щиток клапана. Наружная поверхность поршневого пальца. Зеркало цилиндрической гильзы. Шарики и ролики подшипников качения. Рабочие шейки прецизионных быстроходных станков.

12

Rа0,04

Измерительные поверхности предельных калибров для 4 и 5го классов точности.

Рабочие поверхности деталей измерительных приборов в подвижных сочленениях средней точности Шарики и ролики высокоскоростных ответственных передач.

13

Ra0,1

Измерительные поверхности приборов и калибров высокой точности (1, 2 и 3го классов). Рабочие поверхности деталей в подвижных сочленениях средней точности.

14

Rz0,05

Измерительные поверхности плиток. Измерительные поверхности измерительных приборов весьма высокой точности. Измерительные поверхности плиток высоких классов. Поверхности исключительно ответственных точнейших приборов

Обозначение шероховатости поверхности (по ГОСТу 2.309-68)

Для обозначения шероховатости поверхности на чертежах стандарт устанавливает следующие знаки:

а) знак равностороннего треугольника ( ), рядом с которым указывают класс или класс и разряд чистоты поверхности. Классы чистоты обозначают арабскими цифрами, а разряды – строчными буквами «а», «б» и «в». Классы и разряды чистоты поверхности для металлов, пластмасс и других материалов устанавливают ГОСТ 2789-59, а для изделий из древесины – ГОСТ 7016-68.

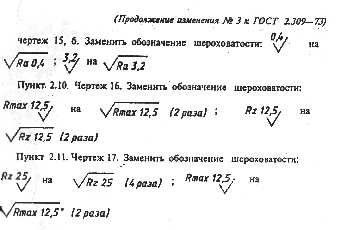

Изменение №3 ГОСТ 2.309-73Единая система конструкторской документации. Обозначения шероховатости поверхностей.

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 21 от 28.05.2002)

Зарегистрировано Бюро по стандартам МГС № 4180

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM,BY,KZ,KG,MD,RU,TJ,UZ,UA[ коды альфа-2 по МК(ИСО 3166) 004]

Вводная часть.Второй абзац изложить в новой редакции:

«стандарт полностью соответствует стандарту ИСО 1302».

Пункт 1.2 Второй абзац изложить в новой редакции:

«При применении знака без указания параметра и способа обработки его изображают без полки»;

чертеж 1 заменить новым:

пункт 1.3. Первый абзац. Заменить значение: (1,5…3) hна (1,5…5)h.

Пункт 1.5 после слов «в обозначении шероховатости» изложить в новой редакции (кроме примечания): «после соответствующего символа, например: Ra0,4;Rmax 6,3;Sm0,63; t5070;S0,032Rz50».

Пункт 1.5а. Заменить обозначения шероховатости:

Пункт 1.5б. Заменить обозначения шероховатости:

Пункт 1.6. Заменить обозначение:

Пункт 1.7. заменить обозначение: 1+20% на Ra 1+20%

Пункт 1.8. чертеж 3 заменить новым: параметр высоты неровностей профиля параметр шага неровностей профиля относительная опорная длинна профиля

пункт 1.10. таблицу дополнить обозначением:

пункт 1.12. чертеж 5 заменить новым:

пункт 1.13. чертеж 6. Заменить обозначение:

пункт 2.1. второй абзац изложить в новой редакции:

«допускается при недостатке места располагать обозначения шероховатости на размерных линиях или на их продолжениях, на рамке допуска формы, а также разрывать выносную линию (черт. 7)»;

чертеж 7. заменить новым:

пункт 2.4. чертеж 10 заменить новым:

пункт 2.5. чертеж 11. Заменить обозначение шероховатости:

пункт 2.6. чертеж 12 заменить новым:

пункт 2.6. чертеж 13 заменить обозначение шероховатости:

чертеж 14. заменить новым

пункт 2.9. чертеж 15, а. Заменить обозначение шероховатости:

studfiles.net

Шероховатость поверхности, параметры шероховатости Ra, Rz, Rmax


Шероховатость поверхности – совокупность неровностей поверхности с относительно малыми шагами.

Для отделения шероховатости поверхности от других неровностей с относительно большими шагами (отклонения формы и волнистости) её рассматривают в пределах ограниченного участка, длина которого называется базовой длиной.

Шероховатость поверхности оценивается по неровностям профиля, получаемого путем сечения реальной поверхности плоскостью.

Числовые значения параметров шероховатости поверхности определяют от единой базы, за которую принята средняя линия профиля, т.е. базовая линия.

Для количественной оценки шероховатости наиболее часто используют три основных параметра:

  1. Ra – среднее арифметическое из абсолютных значений отклонений профиля в пределах базовой длины.

  2. Rz – высота неровностей по десяти точкам (сумма средних абсолютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины).

  3. Rmax – наибольшая высота неровностей профиля в пределах базовой длины.

Предпочтительным является параметр Ra, поскольку определяется по большему количеству точек профиля. В связи с этим параметром Ra нормируется шероховатость образцов сравнения, используемых для оценки шероховатости в промышленности.

Параметры Rmax и Rz используют в тех случаях, когда по функциональным требованиям необходимо ограничить полную высоту неровности профиля, а также когда прямой контроль Ra с помощью профилометров или образцов сравнения не представляется возможным (поверхности, имеющие малые размеры или сложную конфигурацию, например режущий инструмент).

Требования к шероховатости поверхности устанавливают исходя из функционального назначения поверхности для обеспечения заданного качества изделий. Если в этом нет необходимости, то требования к шероховатости не устанавливают и шероховатость поверхности не контролируют.

Обозначение шероховатости поверхности


Шероховатость поверхностей обозначают на чертеже для всех выполняемых по данному чертежу поверхностей изделия, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции.

Структура обозначения шероховатости поверхности включает знак шероховатости, полку знака и другие дополнительные указания. При применении знака без указания параметра и способа обработки его изображают без полки.

Высота h должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел. Высота H равна (1.5…5) h. Толщина линий знаков должна быть приблизительно равна половине толщины сплошной основной линии, применяемой на чертеже.

Знаки для обозначения шероховатости поверхности в зависимости от вида ее обработки

Основной знак, соответствующий обычному условию нормирования шероховатости, когда метод образования поверхности чертежом не регламентируется.

Знак, соответствующий, конструкторскому требованию, чтобы поверхность была образована удалением слоя материала, например, точением, шлифованием, полированием, травлением и т. п. (конкретный вид обработки может и не указываться).

Знак, соответствующий конструкторскому требованию, чтобы поверхность была образована без удаления поверхностного слоя материала, например, литьем, штамповкой, прессованием (конкретный вид образования поверхности может и не указываться).

Примеры обозначения шероховатости поверхности


Графическое изображение шероховатостиПояснение
Указано числовое значение параметра, соответствующие наиболее грубой допускаемой шероховатости, т.е. наибольшему предельному значению для параметра Ra, Rz и Rmax. Значения параметров Ra, Rz и Rmax указывают в мкм.
Указано наименьшее значение параметра шероховатости. Способ применяется в отдельных случаях, когда для правильного функционирования недопустима слишком гладкая поверхность.
Указаны числовые значения, соответствующие наибольшему и наименьшему предельным значениям нормируемого параметра. Значение, указываемое сверху, соответствует наиболее грубой допускаемой шероховатости.
Указано номинальное значение параметра с предельными отклонениями от него в % от номинального значения. Способ применяют в основном для образцов сравнения шероховатости поверхности или для образцовых деталей, служащих тем же целям.
Указана шероховатость поверхностей образующих контур.
Указан вид обработки поверхности. Указывается только в тех случаях, когда данный вид обработки является единственным, обеспечивающим требуемое качество поверхности.

Допускается применять упрощенное обозначение шероховатости поверхности с разъяснением его в технических требованиях чертежа. В упрощенном обозначении используют строчные буквы русского алфавита в алфавитном порядке, без повторений.

Условные обозначения направлений неровностей поверхности


Высота знака условного обозначения направления неровностей должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел.


tekhnar.ru

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики (с Изменениями N 1, 2), ГОСТ от 23 апреля 1973 года №2789-73

ГОСТ 2789-73

Группа Г00

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ

МКС 01.040.25

Дата введения 1975-01-01

Постановлением Государственного комитета стандартов Совета Министров СССР от 23.04.73 N 995 дата введения установлена 01.01.75

Ограничение срока действия снято Постановлением Госстандарта от 07.05.80 N 2019

Издание (август 2018 г.) с Изменениями N 1, 2, утвержденными в мае 1980 г., январе 2017 г. (ИУС 7-80, 7-2017)

ВЗАМЕН ГОСТ 2789-59

1. Настоящий стандарт распространяется на шероховатость изделий независимо от их материала и способа изготовления (получения поверхности). Стандарт устанавливает перечень параметров и типов направлений неровностей, которые должны применяться при установлении требований и контроле шероховатости поверхности, числовые значения параметров и общие указания по установлению требований к шероховатости поверхности.

Стандарт не распространяется на шероховатость ворсистых и других поверхностей, характеристики которых делают невозможным нормирование и контроль шероховатости имеющимися методами, а также на дефекты поверхности, являющиеся следствием дефектов материала (раковины, поры, трещины) или случайных повреждений (царапины, вмятины и т.д.).

(Измененная редакция, Изм. N 2).

Требования к шероховатости поверхности

2. Требования к шероховатости поверхности должны устанавливаться исходя из функционального назначения поверхности для обеспечения заданного качества изделий. Если в этом нет необходимости, то требования к шероховатости поверхности не устанавливаются и шероховатость этой поверхности контролироваться не должна.

3. Требования к шероховатости поверхности должны устанавливаться путем указания параметра шероховатости (одного или нескольких) из перечня, приведенного в п.6, значений выбранных параметров (по п.8) и базовых длин, на которых происходит определение параметров.

Если параметры Ra, Rz, определены на базовой длине в соответствии с табл.5 и 6 приложения 1, то эти базовые длины не указываются в требованиях к шероховатости.

При необходимости дополнительно к параметрам шероховатости поверхности устанавливаются требования к направлению неровностей поверхности, к способу или последовательности способов получения (обработки) поверхности.

Числа из табл.2-4 и п.9 используются для указания наибольших и наименьших допускаемых значений, границ допускаемого диапазона значений и номинальных значений параметров шероховатости.

Для номинальных числовых значений параметров шероховатости должны устанавливаться допустимые предельные отклонения.

Допустимые предельные отклонения средних значений параметров шероховатости в процентах от номинальных следует выбирать из ряда 10; 20; 40. Отклонения могут быть односторонними и симметричными.

4. Требования к шероховатости поверхности не включают требований к дефектам поверхности, поэтому при контроле шероховатости поверхности влияние дефектов поверхности должно быть исключено. При необходимости требования к дефектам поверхности должны быть установлены отдельно.

5. Допускается устанавливать требования к шероховатости отдельных участков поверхности (например,к участкам поверхности, заключенным между порами крупнопористого материала участкам поверхности срезов, имеющим существенно отличающиеся неровности).

Требования к шероховатости поверхности отдельных участков одной поверхности могут быть различными.

2-5. (Измененная редакция, Изм. N 1).

6. Параметры шероховатости (один или несколько) выбираются из приведенной номенклатуры:

Ra – среднеарифметическое отклонение профиля;

Rz – наибольшая высота профиля;

– полная высота профиля;

Sm – средний шаг неровностей;

S – средний шаг местных выступов профиля;

– относительная опорная длина профиля, где – значение уровня сечения профиля.

Параметр Ra является предпочтительным.

(Измененная редакция, Изм. N 1, 2).

Типы направлений неровностей поверхности

7. Типы направлений неровностей поверхности выбирают из табл.1.

Таблица 1

Типы направлений неровностей

Схематическое изображение

Пояснение

Параллельное

Параллельно линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования

Перпендикулярное

Перпендикулярно линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования

Перекрещивающееся

Перекрещивание в двух направлениях наклонно к линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования

Произвольное

Различные направления по отношению к линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования

Кругообразное

Приблизительно кругообразно по отношению к центру поверхности, к шероховатости которой устанавливаются требования

Радиальное

Приблизительно радиально по отношению к центру поверхности, к шероховатости которой устанавливаются требования

Числовые значения параметров шероховатости

8. Числовые значения параметров шероховатости (наибольшие, наименьшие, номинальные или диапазоны значений) выбирают из пп.8.1, 8.2, 8.3, 8.4.

Среднеарифметическое отклонение профиля Ra

8.1. Среднеарифметическое отклонение профиля Ra


Таблица 2


мкм

100

10,0

1,00

0,100

0,010

80

8,0

0,80

0,080

0,008

63

6,3

0,63

0,063

50

5,0

0,50

0,050

40

4,0

0,40

0,040

32

3,2

0,32

0,032

25

2,5

0,25

0,025

20

2,0

0,20

0,020

16,0

1,60

0,160

0,016

12,5

1,25

0,125

0,012

Примечaние. Предпочтительные значения параметров подчеркнуты.


8, 8.1 (Измененная редакция, Изм. N 1).

Наибольшая высота профиля Rz и полная высота профиля R(max)

8.2 Наибольшая высота профиля Rz и полная высота профиля


Таблица 3

мкм


1000

100

10,0

1,00

0,100


800

80

8,0

0,80

0,080


630

63

6,3

0,63

0,063


500

50

5,0

0,50

0,050


400

40

4,0

0,40

0,040


320

32

3,2

0,32

0,032


250

25,0

2,5

0,25

0,025

200

20,0

2,0

0,20


1600

160

16,0

1,60

0,160


1250

125

12,5

1,25

0,125


Примечание. Предпочтительные значения параметров подчеркнуты.

(Измененная редакция, Изм. N 1, 2).

Средний шаг неровностей Sm и средний шаг неровностей по вершинам S

8.3. Средний шаг неровностей Sm и средний шаг неровностей по вершинам S

Таблица 4

мкм


10,0

1,00

0,100

0,010


8,0

0,80

0,080

0,008


6,3

0,63

0,063

0,006


5,0

0,50

0,050

0,005


4,0

0,40

0,040

0,004


3,2

0,32

0,032

0,003


2,5

0,25

0,025

0,002

2,0

0,20

0,020



1,60

0,160

0,0160


12,5

1,25

0,125

0,0125

8.4. Относительная опорная длина профиля : 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90%.

9. Числовые значения уровня сечения профиля выбирают из ряда 5; 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90% от .

10. Числовые значения базовой длины выбирают из ряда: 0,01; 0,03; 0,08; 0,25; 0,80; 2,5; 8; 25 мм.

11. (Исключен, Изм. N 1).

12. Числовые значения параметров шероховатости по п.8 относятся к нормальному сечению.

13. Направление сечения не оговаривается, если требования технической документации относятся к направлению сечения на поверхности, которое соответствует наибольшим значениям высотных параметров.

(Измененная редакция, Изм. N 1).

14. (Исключен, Изм. N 1).

Рисунок. (Исключен, Изм. N 2).

ПРИЛОЖЕНИЕ 1 (справочное). Соотношение значений параметра Ra, Rz, R(max) и базовой длины

ПРИЛОЖЕНИЕ 1
Справочное

Таблица 5

Соотношение значений параметра Ra и базовой длины

Ra, мкм

, мм

До 0,025

0,08

Св. 0,025 ” 0,4

0,25

” 0,4 ” 3,2

0,8

” 3,2 ” 12,5

2,5

” 12,5 ” 100

8,0



Таблица 6

Соотношение значений параметров Rz, и базовой длины

, мкм

, мм

До 0,10

0,08

Св. 0,10 ” 1,6

0,25

” 1,6 ” 12,5

0,8

” 12,5 ” 50

2,5

” 50 ” 400

8


ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 1).

ПРИЛОЖЕНИЕ 2 (справочное). Термины и определения


ПРИЛОЖЕНИЕ 2
Справочное

Термин

Обозначение

Определение

1. Номинальная поверхность

Поверхность, заданная в технической документации без учета допускаемых отклонений

2. Базовая линия (поверхность)

Линия (поверхность) заданной геометрической формы, определенным образом проведенная относительно профиля (поверхности) и служащая для оценки геометрических параметров поверхности

3. Нормальное сечение

Сечение, перпендикулярное базовой поверхности

4. Базовая длина

Длина базовой линии, используемая для выделения неровностей, характеризующих шероховатость поверхности

5. Средняя линия профиля

Базовая линия, имеющая форму номинального профиля и проведенная так, что в пределах базовой длины среднеквадратическое отклонение профиля до этой линии было минимальным

6. Выступ профиля

Часть реального профиля, соединяющая две соседние точки пересечения его со средней линией профиля, направленная из тела

7. Впадина профиля

Часть реального профиля, соединяющая две соседние точки пересечения его со средней линией, направленная в тело

8. Линия выступов профиля

Линия, эквидистантная средней линии, проходящая через высшую точку профиля в пределах базовой длины

9. Линия впадин профиля

Линия, эквидистантная средней линии, проходящая через низшую точку профиля в пределах базовой длины

10. Неровность профиля

Выступ профиля и сопряженная с ним впадина профиля

11. Направление неровностей поверхности

Условный рисунок, образованный нормальными проекциями экстремальных точек неровностей поверхности на среднюю поверхность

12. Шероховатость поверхности

Совокупность неровностей поверхности с относительно малыми шагами, выделенная с помощью базовой длины

13. Шаг неровностей профиля

Отрезок средней линии профиля, содержащий неровность профиля

14. Шаг местных выступов профиля

Отрезок средней линии между проекциями на нее наивысших точек соседних местных выступов профиля

15. Средний шаг неровностей профиля

Sm

Среднее значение шага неровностей профиля в пределах базовой длины

16. Средний шаг местных выступов профиля

S

Среднее значение шага местных выступов профиля в пределах базовой длины

17. Наибольшая высота профиля

Rz

Сумма высоты наибольшего выступа профиля Rp и глубины наибольшей впадины профиля Rv в пределах базовой длины

18. Полная высота профиля

Rmax

Сумма высоты наибольшего выступа профиля Rp и глубины наибольшей впадины профиля Rv в пределах длины оценки

19. Отклонение профиля

Расстояние между любой точкой профиля и средней линией

20. Среднеарифметическое отклонение профиля

Ra

Среднеарифметическое абсолютных значений отклонений профиля в пределах базовой длины


или

,

где – базовая длина;

– число выбранных точек профиля на базовой длине

21. Опорная длина профиля

Сумма длин отрезков в пределах базовой длины, отсекаемых на заданном уровне в материале профиля линией, эквидистантной средней линии

22. Относительная опорная длина профиля


Отношение опорной длины профиля к базовой длине

23. Уровень сечения профиля

Расстояние между линией выступов профиля и линией, пересекающей профиль эквидистантно линии выступов профиля


ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. N 1, 2).



Электронный текст документа
подготовлен АО “Кодекс” и сверен по:
официальное издание
М.: Стандартинформ, 2018

docs.cntd.ru

Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах. Классы шероховатости

Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах. Классы шероховатости Вариант для печати.

  • Базовая длина – длина базовой линии l, длина линиии, используемой для выделения неровностей.
  • Средняя линия – средняя линия профиля (m-на рисунке), линия, имеющая форму номинального профиля, с минимальным среднеквадратическим отклонением профиля, от этой линии и отсчитывают все числовые значения для шероховатости:

Рисунок. Профиль шероховатости поверхности и обозначения его характеристик. Средняя линия профиля – не обязательно прямая, см. определение выше.

Параметры шероховатости поверхности Ra, Rz, R max, Sm, S, tp описаны в табличке ниже:

Условное обозначение параметра шероховатости Наименование параметра шероховатости Определение параметра шероховатости +См. рисунок выше
Ra Среднее арифметическое отклонение профиля Среднее арифметическое абсолютных значений (значений по модулю) отклонений профиля в пределах базовой длины. Интегральная величина.
Rz Высота неровностей профиля по 10 точкам Сумма средних арифметических абсолютных отклонений точек пяти наибольших минимумов и пяти наибольших максимумов профиля в пределах базовой длины.
Rmax Наибольшая высота поверхностей профиля Расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.
Sm Средний шаг неровностей профиля Среднее арифметическое значение шага неровностей профиля в пределах базовой длины.
S Средний шаг неровностей профиля по вершинам Среднее арифметическое значение шага неровностей профиля по вершинам в пределах базовой длины.
tp Относительная опорная длина профиля Отношение опорной длины профиля к базовой длине, где “p” – значение уровня сечения профиля.

Если Вам встретился класс шероховатости, то используйте таблицу ниже:

Таблица. Значения параметров Ra и Rz для указанных классов шероховатости (в теории – использование Ra предпочтительнее использования параметраRz).

Класс шероховатости Базовая длина l, мм Ra предпочт., мкм Ra допустимые, мкм Rz, мкм
1 8,0 50 80; 63; 40 320; 250; 200; 160
2 8,0 25 40; 32; 20 160; 125; 100; 80
3 8,0 12,5 20;16,0;10,0 80; 63; 50; 40
4 2,5 6,3 10,0;8,0;5,0 40; 32; 25; 20
5 2,5 3,2 5,0; 4,0; 2,5 20; 16; 12,5; 10,0
6 0,8 1,6 2,5; 2,0; 1,25 10,0; 8,0; 6,3
7 0,8 0,80 1,25; 1,00; 0,63 6,3; 5,0, 4,0; 3,2
8 0,8 0,40 0,63; 0,50; 0,32 3,2; 2,5; 2,0; 1,60
9 0,25 0,20 0,32; 0,25; 0,160 1,60; 1,25; 1,00; 0,80
10 0,25 0,10 0,160; 0,125; 0,080 0,80; 0,63; 0,50; 0,40
11 0,25 0,050 0,080; 0,063; 0,040 0,40; 0,32; 0,25; 0,20
12 0,25 0,025 0,040; 0,032; 0,020 0,20; 0,16; 0,125; 0,100
13 0,08 0,012 0,020; 0,016; 0,010 0,100; 0,080; 0,063; 0,050
14 0,08 0,012 0,010; 0,008 0,050; 0,040; 0,032

Обозначение шероховатости на чертежах. Структура обозначения:

Значения параметров шероховатости указывают на чертежах нижеследующим образом:

  • – Ra указывается без символа, а другие параметры с символом.
  • – При указании диапазона параметров записывают пределы в 2 сроки:
1,25
1,00
Rz 0,080
     0,063
t60 50
     80
  • – Номинальное значение параметра записывается с предельным отклонением
  • – При указании нескольких параметров шероховатости их значения записывают в столбик, сверху вниз в следующием порядке: параметр высоты неровностей (Ra, Rz, Rmax), параметр шага неровностей (Sm,S), относительная опорная длина профиля (tp).
  • – Если шероховатость нормируется параметром Ra или Rz из числа приведенных в таблице “Значения параметров Ra и Rz для указанных классов шероховатости” выше, то базовую длину в обозначении шероховатости не указывают.

В зависимости от требуемого вида обработки материалов используют нижеследующие значки шероховатости:

Рис.1 – вид обработки поверхности не устанавливается Рис.2 – обработка поверхности со снятием слоя материала (токарная, фрезерование….) Рис.3 – обработка поверхности без снятия слоя материала (ковка, литье….)
Вид обработки поверхности указывется только в том случае, если другим видом обработки указанное качество поверхности не получить.
H=(1,5-3)h, h – примерно равна высоте размерных цифр

Ниже приведена картинка с указанием обозначений направлений неровностей на значке шероховатости. (Администрации проекта ДПВА такие значки не встречались никогда, но они существуют).

Рисунок. Условные обозначения направлений неровностей на значке шероховатости.

www.dpva.ru

Шероховатость поверхности. Параметры и характеристики

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ

ПАРАМЕТРЫ, ХАРАКТЕРИСТИКИ И ОБОЗНАЧЕНИЯ

ГОСТ 2789-73
(СТ СЭВ 638-77)



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ

Параметры и характеристики

Surface roughness. Parameters and
characteristics

ГОСТ
2789-73

(CT СЭВ 638-77)

Взамен
ГОСТ 2789-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 23 апреля 1973 г. № 995 срок введения установлен

с 01.01.75

1. Настоящий стандарт распространяется на шероховатость поверхности изделий независимо от их материала и способа изготовления (получения поверхности). Стандарт устанавливает перечень параметров и типов направлений неровностей, которые должны применяться при установлении требований и контроле шероховатости поверхности, числовые значения параметров и общие указания по установлению требований к шероховатости поверхности.

Стандарт не распространяется на шероховатость ворсистых и других поверхностей, характеристики которых делают невозможным нормирование и контроль шероховатости имеющимися методами, а также на дефекты поверхности, являющиеся следствием дефектов материала (раковины, поры, трещины) пли случайных повреждений (царапины, вмятины и т. д.).

Стандарт полностью соответствует CT СЭВ 638-77 и международной рекомендации по стандартизации ИСО Р 468.

2. Требования к шероховатости поверхности должны устанавливаться, исходя из функционального назначения поверхности для обеспечения заданного качества изделий. Если в этом нет необходимости, то требования к шероховатости поверхности не устанавливаются и шероховатость этой поверхности контролироваться не должна.

3. Требования к шероховатости поверхности должны устанавливаться путем указания параметра шероховатости (одного или нескольких) из перечня, приведенного в п. 6, значений выбранных параметров (по п. 8) и базовых длин, на которых происходит определение параметров.

Если параметры Ra, Rz, Rmax определены на базовой длине в соответствии с табл. 5 и 6 справочного приложения 1, то эти базовые длины не указываются в требованиях к шероховатости.

При необходимости дополнительно к параметрам шероховатости поверхности устанавливаются требования к направлению неровностей поверхности, к способу или последовательности способов получения (обработки) поверхности.

Числа из табл. 2-4 и п. 9 используются для указания наибольших и наименьших допускаемых значений, границ допускаемого диапазона значений и номинальных значений параметров шероховатости.

Для номинальных числовых значений параметров шероховатости должны устанавливаться допустимые предельные отклонения.

Допустимые предельные отклонения средних значений параметров шероховатости в процентах от номинальных следует выбирать из ряда 10; 20; 40. Отклонения могут быть односторонними и симметричными.

4. Требования к шероховатости поверхности не включают требований к дефектам поверхности, поэтому при контроле шероховатости поверхности влияние дефектов поверхности должно быть исключено. При необходимости требования к дефектам поверхности должны быть установлены отдельно.

5. Допускается устанавливать требования к шероховатости отдельных участков поверхности (например, участкам поверхности, заключенным между порами крупнопористого материала, к участкам поверхности срезов, имеющим существенно отличающиеся неровности).

Требования к шероховатости поверхности отдельных участков одной поверхности могут быть различными.

6. Параметры шероховатости (один или несколько) выбираются из приведенной номенклатуры:

Ra – среднее арифметическое отклонение профиля;

Rz – высота неровностей профиля по десяти точкам;

Рmax – наибольшая высота профиля;

Sm – средний шаг неровностей;

S – средний шаг местных выступов профиля;

tp – относительная опорная длина профиля, где р – значения уровня сечения профиля.

Параметр Ra является предпочтительным.

1-6. (Измененная редакция, Изм. № 1).

7. Типы направлений неровностей поверхности выбираются из табл. 1.

Таблица 1

Типы направлений неровностей

Схематическое изображение

Пояснение

Параллельное

Параллельно линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования

Перпендикулярное

Перпендикулярно линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования

Перекрещивающееся

Перекрещивание в двух направлениях наклонно к линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования

Произвольное

Различные направления по отношению к липни, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования

Кругообразное

Приблизительно кругообразно по отношению к центру поверхности, к шероховатости которой устанавливаются требования

Радиальное

Приблизительно радиально по отношению к центру поверхности, к шероховатости которой устанавливаются требования

8. Числовые значения параметров шероховатости (наибольшие, наименьшие, номинальные или диапазоны значений) выбираются из пп. 8.1; 8.2; 8.3; 8.4.

8.1. Среднее арифметическое отклонение профиля Ra.

Таблица 2

мкм

100

10,0

1,00

0,100

0,010

80

8,0

0,80

0,080

0,008

63

6,3

0,63

0,063

50

5,0

0,50

0,050

40

4,0

0,40

0,040

32

3,2

0,32

0,032

25

2,5

0,25

0,025

20

2,0

0,20

0,020

16,0

1,60

0,160

0,016

12,5

1,25

0,125

0,012

Примечание. Предпочтительные значения параметров подчеркнуты.

8.2. Высота неровностей профиля по 10 точкам Rz и наибольшая высота неровностей профиля Rmax.

Таблица 3

мкм

1000

100

10,0

1,00

0,100

800

80

8,0

0,80

0,080

630

63

6,3

0,63

0,063

500

50

5,0

0,50

0,050

400

40

4,0

0,40

0,040

320

32

3,2

0,32

0,032

250

25,0

2,5

0,25

0,025

200

20,0

2,0

0,20

1600

160

16,0

1,60

0,160

1250

125

12,5

1,25

0,125

Примечание. Предпочтительные значения параметров подчеркнуты.

8, 8.1 и 8.2. (Измененная редакция, Изм. № 1).

8.3. Средний шаг неровностей Sm и средний шаг неровностей по вершинам S.

Таблица 4

мм

10,0

1,00

0,100

0,010

8,0

0,80

0,080

0,008

6,3

0,63

0,063

0,006

5,0

0,50

0,050

0,005

4,0

0,40

0,040

0,004

3,2

0,32

0,032

0,003

2,5

0,25

0,025

0,002

2,0

0,20

0,020

1,00

0,160

0,0160

12,5

1,25

0,125

0,0125

8.4. Относительная опорная длина профиля tp: 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90%.

9. Числовые значения уровня сечения профиля р выбираются из ряда 5; 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90% от Rmax.

10. Числовые значения базовой длины l выбираются из ряда: 0,01; 0,03; 0,08; 0,25; 0,80; 2,5; 8; 25 мм.

11. (Исключен, Изм. № 1).

12. Числовые значения параметров шероховатости по п. 8 относятся к нормальному сечению.

13. Направление сечения не оговаривается, если требования технической документации относятся к направлению сечения на неверности, которое соответствует наибольшим значениям высотных параметров.

(Измененная редакция, Изм. № 1).

14. (Исключен, Изм. № 1).

Справочное

Таблица 1

Соотношение значений параметра Ra и базовой длины

Ra, мкм

l, мм

До 0,025

0,08

Св. 0,025 » 0,4

0,25

» 0,4 » 3,2

0,8

» 3,2 » 12,5

2,5

» 12,5 » 100

8,0

Таблица 2

Соотношение значений параметров Rz, Rmax и базовой длины

Rz=Rmax, мкм

l, мм

До 0,10

0,08

Св. 0,10 » 1,6

0,25

» 1,6 » 12,5

0,8

» 12,5 » 50

2,5

» 50 » 400

8

Справочное

Термины и определения

Термин

Обозначение

Определение

1. Номинальная поверхность



Поверхность, заданная в технической документации без учета допускаемых отклонений

2. Базовая линия (поверхность)



Линия (поверхность) заданной геометрической формы, определенным образом проведенная относительно профиля (поверхности) и служащая для оценки геометрических параметров поверхности

3. Нормальное сечение



Сечение, перпендикулярное базовой поверхности

4. Базовая длина

l

Длина базовой линии, используемая для выделения неровностей, характеризующих шероховатость поверхности

5. Средняя линия профиля

m

Базовая линия, имеющая форму номинального профиля и проведенная так, чтоб в пределах базовой длины среднее квадратическое отклонение профиля до этой линии минимально

6. Выступ профиля



Часть реального профиля, соединяющая две соседние точки пересечения его со средней линией профиля, направленная из тела

7. Впадина профиля



Часть реального профиля, соединяющая две соседние точки пересечения его со средней линией, направленная из тела

8. Линия выступов профиля



Линия, эквидистантная средней линии, проходящая через высшую точку профиля в пределах базовой длины

9. Линия впадин профиля



Линия, эквидистантная средней линии, проходящая через низшую точку профиля в пределах базовой длины

10. Неровность профиля



Выступ профиля и сопряженная с ним впадина профиля

11. Направление неровностей поверхности



Условный рисунок, образованный нормальными проекциями экстремальных точек неровностей поверхности на среднюю поверхность

12. Шероховатость поверхности



Совокупность неровностей поверхности с относительно малыми шагами. выделенная с помощью базовой длины

13. Шаг неровностей профиля



Отрезок средней линии профиля, ограничивающий неровность профиля

14. Шаг местных выступов профиля



Длина отрезка средней линии между проекциями на нее двух наивысших точек соседних местных выступов профиля

15. Средний шаг неровностей профиля

Sm

Среднее значение шага неровностей профиля в пределах базовой длины

16. Средний шаг местных выступов профиля

S

Среднее значение шага местных выступов профиля в пределах базовой длины

17. Высота неровностей профиля по десяти точкам

Rz

Сумма средних абсолютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины

,

где

ypmi – высота i-го наибольшего выступа профиля;

yumi – глубина i-й наибольшей впадины профиля

18. Наибольшая высота профиля

Rmax

Расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины

19. Отклонение профиля

У

Расстояние между любой точкой профиля и средней линией

20. Среднее арифметическое отклонение профиля

Ra

Среднее арифметическое из абсолютных значений отклонений профиля в пределах базовой длины

или

где

l – базовая длина;

n – число выбранных точек профиля на базовой длине

21. Опорная длина профиля

hР

Сумма длин отрезкой в пределах базовой длины, отсекаемых на заданном уровне в материале профиля линией, эквидистантной средней линии

22. Относительная опорная длина профиля

Отношение опорной длины профиля к базовой длине

23. Уровень сечения профиля

p

Расстояние между линией выступов профиля и линией, пересекающей профиль эквидистантной линии выступов профиля

Приложения 1 и 2 (Измененная редакция, Изм. № 1).

aquagroup.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
