1Н983 Станок трубонарезной универсальный. Паспорт, схемы, описание, характеристики
Сведения о производителе трубонарезного станка 1Н983
Производителем универсального трубонарезного станка 1Н983 является Рязанский станкостроительный завод РСЗ, основанный в 1949 году.
Свой первый станок Рязанский станкостроительный завод выпустил 21 февраля 1949 года – это был токарно-винторезный станок 164 серии. В течение короткого времени заводом были запущены в призводство еще три серии токарных станков – 166, 165 в 1953 году, 163 в 1956 году.
По мере совершенствования конструкции станков завод выпускал все более современные модели – 1М63, 1М63Б, 1М63БФ101, 1М63Н, 16К30, 1А64, 16К40, 1М65, 1Н65.
На основе универсальных токарных станков Рязанским станкостроительным заводом был освоен выпуск токарных станков с ЧПУ – 16К30Ф3, 16М30Ф3, 16К40РФ3, 16Р50Ф3 и др.
Также заводом освоен выпуск современных токарных обрабатывающих центров с числом координат от 4 до 8, токарных станков с ЧПУ наклонной 1П756ДФ3 и горизонтальной компоновок, трубообрабатывающих станков 1А983, 1Н983 – для обработки концов труб диаметром до 460 мм, колесотокарных, вальцетокарных, станков для обработки глубоких отверстий и др.
Трубообрабатывающие станки. Общие сведения
Трубообрабатывающий станок, машина для обработки металлических, главным образом стальных, труб путём снятия стружки или накатки резьбы.
Для получения на концах труб точных торцовых поверхностей служат трубоподрезные станки.
Для получения на концах труб резьбы (цилиндрической или конической) используются трубонарезные (труборезные) или трубонакатные станки (последний способ, как правило, обеспечивает более прочное резьбовое соединение).
При производстве труб ответственного назначения находят применение трубообрабатывающие станки для снятия дефектного поверхностного слоя труб перед холодной прокаткой.
1Н983 Станок трубонарезной универсальный. Назначение и область применения
Трубонарезной станок 1Н983 является более совершенной моделью станка 1а983.
Трубонарезной станок 1Н983 предназначен для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических дюймовых модульных питчевых конических в условиях единичного и мелкосерийного производства.
На станке можно обрабатывать штанги, замки, переводники, детали трубных соединений (нарезка резьбы НКТ, НКМ ГОСТ 633-80, нарезка резьбы на обсадные трубы ОТТМ, ОТТГ, Батресс ГОСТ 832-80, нарезка замковой резьбы на бурильных трубах, переводниках и т.д.), применяемые для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.
Станок имеет конусную линейку для обработки конических поверхностей и нарезания конических резьб.
Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя механизированными четырехкулачковыми патронами диаметром 720 мм. Другой конец трубы поддерживается люнетом. Шпиндель имеет прямое и обратное вращение.
Класс точности станка Н.
Шероховатость обработанной поверхности V5.
Аналоги трубонарезного станка 1Н983
1А983, 1М983 – Ø800 – производитель Саста, ОАО г. Сасово
9М14 – Ø630 – производитель Тбилисское станкостроительный завод им. Кирова
CT832.10, CT832.12, CT832.14 – Ø830 – производитель Zmm-Bulgaria Holding Ltd., ЗММ Болгария Холдинг

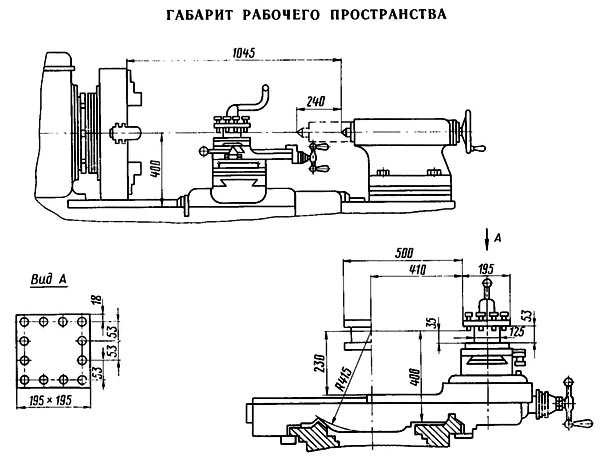

Габаритные размеры рабочего пространства трубонарезного станка 1Н983
Посадочные и присоединительные размеры шпинделя станка 1Н983
Общий вид трубонарезного станка 1Н983
Установочный чертеж трубонарезного станка 1Н983
Технические характеристики станка 1Н983
| Наименование параметра | 1Н983 | 1А983 |
|---|---|---|
| Основные параметры | ||
| Класс точности по ГОСТ 8-82 | Н | Н |
| Диаметр обрабатываемой трубы, мм | 70..260 | 299 |
| Длина обрабатываемой трубы, мм | 6000 | |
| Наибольший диаметр заготовки над станиной, мм | 830 | 800 |
| Наибольший диаметр заготовки над суппортом, мм | 450 | |
| Межцентровое расстояние (РМЦ), мм | 1000, 2000, 3000, 4000 | |
| Высота центров, мм | 400 | |
| Наибольшая длина точения без конусной линейки, мм | 800 | 1000, 2000, 3000, 4000 |
| Наибольшая длина точения с конусной линейкой, мм | 420 | 500 |
| Длина конусной линейки, мм | 660 | |
| Наибольшая масса устанавливаемой заготовки в центрах, кг | 5000 | |
| Наибольшая масса устанавливаемой заготовки в патроне, кг | 2000 | |
| Шпиндель | ||
| Диаметр сквозного отверстия в шпинделе, мм | 300 | 310 |
| Число ступеней частот прямого вращения шпинделя | 12 | |
| Частота прямого вращения шпинделя, об/мин | 8..355 | 8..355 |
| Число ступеней частот обратного вращения шпинделя | ||
| Частота обратного вращения шпинделя, об/мин | ||
| Наибольший крутящий момент на шпинделе, кНм | 3 | 3 |
| Подачи | ||
| Наибольшая длина хода каретки суппорта, мм | 800 | 1000 |
| Наибольший поперечный ход суппорта, мм | 500 | 500 |
| Число ступеней продольных и поперечных подач | 32 | |
| Пределы рабочих подач продольных, мм/об | 0,064..1,025 | 0,06..2,0 |
| Пределы рабочих подач поперечных, мм/об | 0,031..0,0458 | 0,028..0,936 |
| Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин | 3,6/ 1,3 | 5,3/ 2,2 |
| Количество нарезаемых резьб метрических | ||
| Пределы шагов нарезаемых резьб метрических, мм | 1..12 | 1..28 |
| Количество нарезаемых резьб дюймовых | ||
| Пределы шагов нарезаемых резьб дюймовых | 24..2 | 28..2 |
| Наибольшее усилие резания в продольном направлении, кН | 15 | 6,8 |
| Наибольшее усилие резания в поперечном направлении, кН | 13 | 3,7 |
| Резцовые салазки | ||
| Наибольшее перемещение резцовых салазок, мм | 220 | 220 |
| Наибольший угол поворота резцовых салазок, град | ±90 | ±90 |
| Цена деления лимба, мм | 0,05 | 0,05 |
| Задняя бабка | ||
| Наибольшее перемещение пиноли, мм | 240 | 240 |
| Внутренний конус пиноли | Морзе 5 | Морзе 5 |
| Наибольшее поперечное перемещение задней бабки, мм | ±10 | ±10 |
| Электрооборудование | 5 | |
| Количество электродвигателей на станке | ||
| Электродвигатель главного привода, кВт | 14,5 | 16 |
| Электродвигатель быстрых перемещений суппорта, кВт | 1,1 | |
| Электродвигатель зажима изделия, кВт | 2 | |
| Электродвигатель смазки коробки скоростей, кВт | 0,27 | |
| Электродвигатель насоса охлаждения, кВт | 0,125 | |
| Габариты и масса станка | ||
| Габариты станка (длина ширина высота), мм | 3930 х 1860 х 1525 | 3640 х 2021 х 1675 |
| Масса станка, кг | 9050 | 10300 |
Связанные ссылки
Каталог справочник трубонарезных станков
Паспорта и схемы к трубонарезным станкам и оборудованию
stanki-katalog.ru
| Диаметр отверстия в шпинделе | 310/320 |
| Условный диаметр обрабатываемой трубы, мм наибольший / наименьший | |
| Наибольший диаметр обрабатываемого изделия, мм – над станиной / над суппортом | 800 / 450 |
| Наибольшее сечение резцов, мм | 32х32 |
| Количество позиций инструмента | 4 |
| Наибольшая длина точения, мм – с конусной линейкой | 800 / 420 |
| Частота вращения шпинделя об/мин | 8-355 |
| Число скоростей шпинделя | 12 |
| Пределы рабочих подач суппорта: – продольных мм/об / поперечных мм/об | |
| Количество подач суппорта, мм – продольных / поперечных | 48 / 48 |
| Пределы шагов нарезаемых резьб: – метрических, мм / дюймовых, число ниток/дюйм | 1…28 / 28…1 |
| Наибольший угол поворота конусной линейки, градус: | +-10 |
| Быстрое перемещение,м/с(м/мин)- продольное / поперечное | 0,088(5,3) / 0,037(2,2) |
| Мощность электродвигателя главного привода кВт | 17 |
| Габаритные размеры, мм (РМЦ 1000) | 3600х1910х1565 |
| Масса станка без люнета поддержки, кг (РМЦ 1000 мм/2000 мм) | 8600/11700 |
| Масса станка с электрошкафом и люнетом поддержкой, кг | 9100/12200 |
rsz-stankocenter.ru
Трубонарезной станок 1Н983 – На опознание
присматриваюсь вот к такому станку:
но имеет место одна странность – бирка родная, а модель станка не пробита. Кто знает что за модель? Диаметр патронов 700мм, отверстие в шпинделе 300мм, РМЦ около 1,5м или даже меньше…
За какую цену максимально имеет смысл его забирать? (продавец не горит особо жепанием его продавать и потому за 2 цены лома не отдаст)
www.chipmaker.ru
| Диаметр (Ø) отверстия шпинделя, мм | 310 | 340 |
| Наибольший Ø обрабатываемого изделия, мм: | ||
| – над станиной | 800 | 800 |
| – над суппортом | 450 | 450 |
| Наличие гидроотскока: | Нет | Да |
| Наличие механизированного зажима кулачков патрона: | Да | Да |
| Наибольшая масса устанавливаемого изделия, кг: | ||
| – в патроне | 2000 | 2000 |
| – в центрах | 5000 | 5000 |
| Наибольшая высота резцов, мм: | 32 | 32 |
| Пределы частот вращения шпинделя, об./мин: | 8…355 | 8…355 |
| Пределы рабочих подач суппорта, мм/об.: | ||
| – продольных | 0,06…2,0 | 0,06…2,0 |
| – продольных для исполнения -01 | 0,09…2,67 | |
| – поперечных | 0,028…0,936 | 0,028…0,936 |
| – поперечных для исполнения -01 | 0,042…1,179 | |
| Пределы шагов нарезаемых резьб: | ||
| – метрических, мм | 1…28 | 1…28 |
| – дюймовых, ниток на дюйм | 28…1 | 28…1 |
| Наибольший крутящий момент на шпинделе, кНм: | 3±0,5 | 3±0,5 |
| Мощность электродвигателя главного привода, кВт: | 15 | 15 |
| Масса станка (вместе с отдельно расположенным оборудованием), кг: | не более 10300 | не более 10300 |
| Габаритные размеры, мм: | ||
| – длина | 3600± 100 | 3600± 100 |
| – ширина | 2005±150 | 2005±150 |
| – высота | 1600± 50 | 1600± 50 |
rsz-stankocenter.ru
«Сдан специальный трубонарезной станок с ЧПУ 1Н983Ф3» в блоге «Производство»
Предприятием ПКФ «Станкосервис» (г. Рязань) выполнен заказ на производство нового специального трубонарезного станка с ЧПУ 1Н983Ф3.
Станок специальный трубонарезной с ЧПУ 1Н983Ф3 предназначен для обработки труб и деталей к ним, включая нарезание резьбы в условиях единичного и мелкосерийного производства.
Станок используется в отраслях, изготовляющих и ремонтирующих трубы и детали трубных соединений, а также в отраслях металлообрабатывающей промышленности, где труба различного диаметра используется в качестве заготовки.
Обрабатываемая труба пропускается через полый шпиндель (диаметр отверстия шпинделя 300мм), зажимается двумя механизированными патронами и вращается вместе со шпинделем. Другой конец трубы устанавливается на люнет-поддержку.
На станке можно производить наружное точение, растачивание, сверление, обработку конусов, нарезание различных резьб.
На поперечных салазках каретки установлена четырёхпозиционная головка автоматической смены инструмента. Смена позиций производится по управляющей программе или оператором с пульта управления.
Жесткость станка позволяют полностью использовать возможности быстрорежущего и твердосплавного инструмента при обработке, как черных, так и цветных металлов.
Основные технические характеристики 1Н983Ф3
| Параметр | Значение |
| Максимальная длина обрабатываемых труб, мм | 12500 |
| Максимальная длина концов труб, мм | 250 |
| Наибольшая длина обрабатываемой заготовки, мм | 1000 |
| Наибольшая масса заготовки в патроне, кг | 1000 |
| Высота резца устанавливаемого в инструментальный блок, мм | от 32 до 40 |
| Диаметр устанавливаемой детали над станиной, мм, макс. | 800 |
| Диаметр обработки над суппортом, мм, макс. | 450 |
| Диаметр отверстия в шпинделе, мм | 300 |
| Количество позиций инструментальной головки | 4 |
sdelanounas.ru
Трубонарезной станок 1Н983 | Станочный Мир
Если Вам необходимо купить Трубонарезной станок 1Н983 звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 246-40-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04;
в Абакане, Альметьевске, Архангельске,
Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Трубонарезной станок 1Н983 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.
stanok-kpo.ru
Трубонарезной станок 1Н983 – euro-stanok.ru
Станок трубонарезной 1Н983 нашел широкое применение в различных отраслях современной промышленности. Данная модель используется для токарной обработки разнообразных труб и металлических деталей трубных соединений, которые применяются для добычи и транспортировки нефти и газа.
Макс. длина заготовки, мм
1000, 1500, 3000
Макс. Ø заготовки над суппортом, мм
450
Макс. Ø заготовки над станиной, мм
800
Ø отверстия шпинделя, мм
355
Кол-во скоростей шпинделя12
Диапазон скоростей шпинделя, об/мин
5,6-254
Шаг метрической резьбы, мм
1-15
Шаг дюймовой резьбы, нит/дюйм
1-14
Шаг модульной резьбы, мм
0,5-7,5
Шаг диаметральной резьбы, DP
28-2
Напряжение питания, В
3×380
Мощность двигателя гл. привода, кВт
18.5
Габаритные размеры, мм
3700x1908x1620
