Циклон своими руками (пылеуловитель) в мастерской | Своими руками

Реклама

Изготовление прекрасной деревянной мебели таит в себе для работника производства или частной мастерской опасность — это мельчайшая древесная пыль, которую приходится вдыхать.

Применение индивидуальных средств защиты — очков и респираторов позволяет сохранить чистоту дыхания, но воздух в столярной мастерской в любом случае должен быть максимально чист от древесной пыли. Иначе атмосфера станет в прямом смысле взрывоопасной — древесная пыль прекрасно горит.

Циклон — это тип воздухоочистителя, который используют в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки инерционный, с использованием центробежной силы. Циклонные пылеуловители составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются в разных областях промышленности. Даже некоторые модели современных бытовых пылесосов используют инерционную очистку. Принцип действия простейшего противоточного циклона наглядно показан на рисунке.

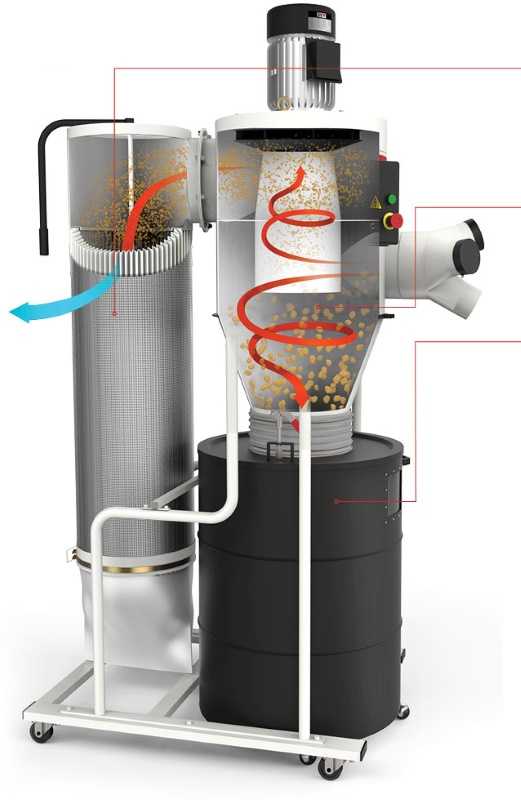

Принцип работы пылеуловителя «Циклон»

Поток запылённого воздуха вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный в низ конической части аппарата. Под действием центробежной силы частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Затем очищенный от пыли газовый поток движется снизу вверх и выводится из циклона через соосную выхлопную трубу. Центробежный вентилятор, установленный в верхней части рабочей камеры, создаёт разрежение в корпусе циклона, в результате чего воздух закачивается через входной патрубок. Проходя по спирали под действием центробежной силы, тяжёлые фракции отделяются и оседают в бункер, воздух же выходит через выхлопную трубу и попадает в фильтр, где задерживаются более мелкие частицы.

В обычных условиях оптимальная скорость воздуха в цилиндрической части циклона составляет 4 м/с. На скорости 2,5 м/с пылеуловитель лучше всего справляется с очищением воздуха от тяжёлых примесей. Для понижения уровня шума агрегат помещают в отдельную комнату со звукоизоляцией. Контроль заполнения бункера облегчается с помощью небольшого источника света, помещённого за прозрачным гофро-шлангом. Если свет тускнеет — бункер заполнен. Кстати, применение шлангов большого диаметра, а также шлангов из антистатических

материалов улучшает их проходимость. Для подключения таких шлангов используют соединения подходящего диаметра. При достаточной производительности устройство можно использовать для уборки мастерской в качестве промышленного пылесоса, В результате из 20-мм фанеры и листа оцинкованной стали получился вот такой агрегат (фото 1).


Ссылка по теме: Как выбрать сварочный аппарат – типы сварочных аппаратов, инверторы, оборудование для сварки, виды электродов.

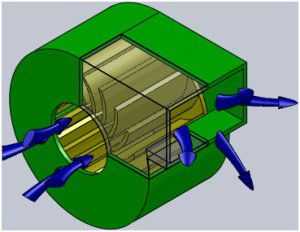

Центробежный вентилятор для Циклона своими руками

Сначала сделал центробежный вентилятор-улитку. Крышки корпуса изготовил из фанеры толщиной 20 мм, корпус согнул из алюкобонда, лёгкого и прочного композитного материала, толщиной 3 мм (фото 2). В крышках профрезеровал канавки с помощью

ручного фрезера и циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм (фото 3). Вставил корпус улитки в канавки и всё стянулдлиннымиболтами. Получилась жёсткая надежная конструкция (фото 4). Затем из того же алюкобонда изготовил вентилятор для улитки. Вырезал фрезером два круга, профрезеровал в них пазы (фото 5), 8 которые вставил лопасти (фото 6), и проклеил их с помощью термоклеевого пистолета (фото 7). Получился барабан, похожий на беличье колесо (фото 8).

Крыльчатка получилась лёгкая, прочная и с точной геометрией, её даже не пришлось балансировать. Надел её на ось двигателя. Собрал полностью улитку. Под рукой оказался двигатель 0,55 кВт 3000 об/мин на 380 В.

Подключил и опробовал вентилятор на ходу (фото 9). Дует и всасывает очень сильно.


Читайте также: Как правильно пользоваться (красить) краскопультом распылителем


Корпус циклона своими руками

Из 20-мм фанеры фрезером с циркулем вырезал круги основания (фото 10). Из кровельного листа согнул верхний корпус-цилиндр, прикрутил саморезами к фанерному основанию, стык проклеил двухсторонним скотчем, стянул лист двумя стяжками и проклепал вытяжными заклёпками (фото 11). Таким же образом изготовил нижнюю коническую часть корпуса (фото 12). Далее

в цилиндр вставил трубы, применил полипропиленовые для наружной канализации 0 160 мм, проклеил их термоклеем (фото 13). Всасывающей трубе заранее с внутренней стороны цилиндра придал прямоугольную форму. Предварительно нагрел её феном, вставил в неё деревянную оправку прямоугольного сечения и остудил (фото 14). Таким же образом согнул корпус для воздушного фильтра. Кстати, фильтр применил от КамАЗа из-за большой площади фильтровальной шторы (фото 15). Соединил верхний цилиндр и нижний конус, прикрутил сверху улитку, под-

соединил воздушный фильтр с помощью полипропиленовых отводов к улитке (фото 16). Собрал всю конструкцию, под опилки поставил пластиковую бочку, соединил с нижним конусом прозрачной гофротрубой, чтобы видеть уровень заполнения. Провёл испытания самодельного агрегата: подключил его к фуговальному станку, от которого стружки больше всего (фото 17). Испытания прошли на ура, на полу ни соринки! Проделанной работой остался очень доволен.


Ссылка по теме: Как и какой выбрать компрессор для работы по дому и в мастерской.


Циклон своими руками – фото

  1. Циклон в сборе. Такая установка обеспечивает высокий уровень очистки воздуха.
  2. Заготовки для вентилятора.
  3. Канавки в крышке работал фрезером с помощью циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм.
  4. Готовые для сборки корпус и вентилятор.
  5. Перед приклеиванием лопастей.
  6. Барабан с крыльчаткой выглядят как промышленно изготовленные детали.
  7. Клеевой пистолет выручает именно в тот момент, когда он просто незаменим.
  8. Перед сборкой электродвигателя важно проверить крепление крыльчатки на валу.
  9. Мощный мотор может превратить циклон в настоящий пылесос!
  10. Заготовки для корпуса циклона.
  11. Верхний корпус-цилиндр из оцинкованной кровельной стали.
  12. Готовая конусная часть ожидает сборки.
  13. Пропиленовые трубы как элементы подводящей и отводящей магистралей.
  14. Полипропиленовая труба превратилась из круглой и большой в прямоугольную маленькую.
  15. Камазовский фильтр для тонкой очистки воздуха после циклона.
  16. Полипропиленовые канализационные отводы отлично работают в качестве воздушной магистрали.
  17. И правда, пыли стало значительно меньше, можно и доску начисто пройти.

© Олег Самборский, г. Сосновоборск Красноярского края


КАК СДЕЛАТЬ ВЫТЯЖКУ ДЯЛ МАСТЕРСКОЙ СВОИМИ РУКАМИ – ВАРИАНТЫ, ОТЗЫВЫ И СПОСОБЫ


Вытяжка для мастерской своими руками

После работы в мастерской остается много опилок и пыли. Чтобы ускорить процесс уборки, смастерил систему вытяжки с циклоном. Своей идеей хочу поделиться с коллегами по столярному делу.

Понадобилось: оцинкованная листовая сталь толщиной 1 мм сантехнические трубы d 50 мм и переходники для них пылесос ведро из-под краски.

  1. Начертил эскиз циклона и схему проводки для удаления пыли и опилок (см. рис. на стр. 17). Вырезал заготовки корпуса и крышки циклона
  2. Загнул кромки прямых сторон жестяной детали корпуса (на чертеже отмечено штрих-пунктиром) на ширину 10 мм — для соединения.
  1. На обрезке трубы придал получившейся заготовке округлую конусную форму. Застегнул замок (загнул кромки в зацеп) и опрессовал жесть.
  2. Сверху и снизу корпуса под угол 90 град, отогнул кромки шириной 8 мм для крепления крышки и мусоросборника.
  3. В цилиндре вырезал овальное отверстие, установил в него боковой патрубок d 50 мм (фото 1), который закрепил внутри полоской оцинковки.
  4. В крышке вырезал отверстие, зафиксировал в нем входной патрубок d 50 мм (фото 2), закрепил готовую деталь на корпусе и завальцевал стык на наковальне.
  5. Циклон приклепал к горловине ведра (фото 3). Стыки всех элементов промазал силиконовым герметиком.
  6. Вдоль стены закрепил два канала вытяжной системы (фото 4) с заслонками изменения потока (фото 5) Рядом установил бытовой пылесос, а на пол поставил ведро с циклоном (см. фото 3). Все соединил резиновыми шлангами.

СХЕМА ВЫТЯЖКИ-ЦИКЛОНА И ФОТО

© Автор: Анатолий Матвейчук, г. Заводоуковск. Фото автора

Реклама

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

  • Мини-пылесос своими руками (фото) Как сделать мини пылесос из…
  • Ночник из светодиодов своими руками Как сделать ночной светильник своими…
  • Браслет из молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ ОБЫЧНОЙ…
  • Кресло из банок своими руками Кресло из банок для террасы Увидела…
  • Светильник из керамической плитки своими руками (фото+схема) Ночник своими руками из керамической…
  • Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими…
  • Полка для зарядки гаджетов своими руками И зарядка под рукой Приобрел розетку…

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Циклоны ЦН-15 | Вентиляция и кондиционирование

    Циклоны ЦН-15\ЦН-15-1000-1УП\Опора.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.000 Спецификация.spw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.000 Спецификация.spw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.000 Циклон.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.000 Циклон.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.001 Труба.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.001 Труба.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.002 Перо корпуса.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.002 Перо корпуса.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.003 Стенки.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.003 Стенки.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.004 Цилиндр.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.004 Цилиндр.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.005 Конус.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.005 Конус.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.006 Фланец.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-1000-01.00.006 Фланец.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон\ЦН-15-800-01.00.003 Стенки.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-02.00.000 Улитка\ЦН15-1000-02.00.000 Улитка.СБ.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-02.00.000 Улитка\ЦН15-1000-02.00.000 Улитка.СБ.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-02.00.000 Улитка\ЦН15-1000-02.00.001 Стенки.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-02.00.000 Улитка\ЦН15-1000-02.00.001 Стенки.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН-15-1000-03.00.000 Бункер.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН-15-1000-03.00.000 Бункер.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН-15-1000-03.00.001 Крышка бункера.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН-15-1000-03.00.001 Крышка бункера.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН-15-1000-03.00.005 Фланец.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН15-1000-03.00.002 Опорный пояс.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН15-1000-03.00.002 Опорный пояс.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН15-1000-03.00.003 Стенки бункера.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН15-1000-03.00.003 Стенки бункера.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН15-1000-03.00.004 Стенки бункера.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер\ЦН15-1000-03.00.004 Стенки бункера.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-1УП СБ Циклон.cdw

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-1УП СБ Циклон.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\Чертеж.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН-15-400 1УП.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН-15-400 1УП.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН-15-400-1УП.spw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\~$15-400-02.00.001 Стенки.cd~

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\Улитка _ ЦН-15-400-02.00.000.spw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\ЦН15-400-02.00.000СБ.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\ЦН15-400-02.00.000СБ.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\ЦН15-400-02.00.001 Стенки.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\ЦН15-400-02.00.001 Стенки.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка\ЦН15-400-02.сб.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\~$-15-400-1УП опорный пояс.cd~

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\~$-15-400-1УП стенки бункера 2.cd~

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\~$-15-400-1УП стенки бункера.cd~

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\Бункер _ ЦН-15-400 03.00.000 1.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\Бункер _ ЦН15-400-03.00.000.spw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН-15-400-1УП крышка бункера.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН-15-400-1УП опорный пояс.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН-15-400-1УП стенки бункера 2.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН-15-400-1УП стенки бункера.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400 03.00.000 Бункер.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400 03.00.000 Бункер.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400 03.00.005 Фланец.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400 03.00.005 Фланец.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.001 Крышка бункера.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.001 Крышка бункера.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.002 Опорный пояс.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.002 Опорный пояс.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.003 Стенки бункера.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.003 Стенки бункера.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.004 Стенки бункера.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер\ЦН15-400-03.00.004 Стенки бункера.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН-15.400-01.00.000Циклон.spw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН-15.400-01.00.000Циклон.spw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН-15.400.01-01.00.000Циклон.spw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН.15.400.01-01.00.000СБ.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН.15.400.01-01.00.000СБЦиклон.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400- 01.00.007Ребро.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.003 Труба.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.003 Труба.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.004 Крышка винтовая.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.004 Крышка винтовая.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.005 Стенки.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.005 Стенки.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.006 Фланец.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.006 Фланец.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.007 Фланец.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.007 Фланец.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.008Ребро.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15-400-01.00.008Ребро.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400-01.00.000СБЦиклон.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400-01.00.000СБЦиклон.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400-01.00.001Цилиндр.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400-01.00.001Цилиндр.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400-01.00.002Конус.cdw

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400-01.00.002Конус.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400.01-01.00.001Цилиндр.cdw.bak

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон\ЦН15.400.01-01.00.002Конус.cdw.bak

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-01.00.000 Циклон

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-02.00.000 Улитка

    Циклоны ЦН-15\ЦН-15-1000-1УП\ЦН-15-1000-03.00.000 Бункер

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-02.00.000 Улитка

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15-400-03.00.000 Бункер

    Циклоны ЦН-15\ЦН-15-400-1УП\ЦН15.400-01.00.000Циклон

    Циклоны ЦН-15\ЦН-15-1000-1УП

    Циклоны ЦН-15\ЦН-15-400-1УП

    Циклоны ЦН-15

    vmasshtabe.ru

    Стружкоотсос типа циклон своими руками: чертеж, изготовление

    При механической обработке различных материалов может образовываться большое количество стружки. С ее удалением ручным способом возникает много трудностей. Для существенного упрощения рассматриваемой процедуры стали использовать специальные приспособления, называемые стружкоотсосами. Их можно встретить в специализированных магазинах, стоимость варьирует в достаточно большом диапазоне, что связано с функциональностью, производительностью и популярностью бренда. При желании подобное оборудование можно изготовить своими руками, для чего достаточно знать разновидности и принцип работы.

    Стружкоотсос типа циклон своими руками

    Принцип работы

    Стружкоотсос типа циклон своими руками можно только после определения основных принципов работы. К особенностям можно отнести нижеприведенные моменты:

    1. К основному корпусу подключается гофрированный шланг небольшого сечения, который концентрирует и усиливает тягу. На наконечнике может быть различная насадка, все зависит от конкретной поставленной задачи.
    2. В верхней части конструкции расположен двигатель, который напрямую связан с крыльчаткой. При вращении воздух разряжается, за счет чего создается требующаяся тяга.
    3. При всасывании стружка оседает в специальной емкости, а воздух выводится через специальный патрубок, на котором устанавливается фильтр грубой очистки.
    4. На выходном патрубке устанавливается еще фильтр тонкой очистки, который задерживает мелкие частицы и пыль.

    Принцип работы циклона

    В целом можно сказать, что принцип работы стружкоотсосов типа циклон достаточно прост, за счет чего конструкция характеризуется надежностью.

    Типы стружкоотсосов

    Практически все модели стружкоотсосов типа циклон схожи. При этом основные механизмы, к примеру, двигатель или система циклона могут несколько отличаться, что и определяют основную классификацию. Все стружкотсосы типа циклон условно можно разделить на несколько категорий:

    1. Для бытового применения.
    2. Универсальные.
    3. Для профессионального применения.

    Выбирая модель для домашней мастерской следует уделить внимание двум первым группам оборудования. Эта рекомендация связана с тем, что их стоимость должна быть относительно невысокой, при этом производительности будет достаточно.

    Профессиональный стружкоотсос

    При частом проведении работы с мастерской, большом количество стружек и при профессиональном предоставлении услуг по уборке мастерских и других помещений нужно рассматривать при выборе стружкоотсосов типа циклон с профессиональной группы. Это связано с тем, что оно характеризуется более высокой производительностью и надежностью, может выдерживать длительное применение.

    Устройство стружкоотсоса типа циклон

    Большинство моделей напоминает обычный пылесос, который за счет сильной тяги всасывает крупные и мелкие стружки. Однако, использовать даже мощный и качественный пылесос для проведения уборки мастерской нельзя. Основными конструктивными элементами можно назвать:

    1. Устанавливается электродвигатель фланцевого типа, мощность которого составляет всего 3,5 кВт.
    2. Для разряжения воздуха устанавливается вентилятор с прочной и устойчивой к механическому воздействию крыльчаткой. Она должна быть достаточно большой для создания требующей тяги.
    3. Циклон предназначается для очищения воздуха, который будет выбрасываться наружу. Его устройство рассчитано на фильтрацию крупных элементов.
    4. Многоступенчатый фильтр существенно повышает эффективность проводимой процедуры. Это связано с тем, что на первичном этапе происходит отделение крупных элементов, после чего отделяются мелкие. За счет многоступенчатой чистки можно существенно продлить срок эксплуатации фильтра и повысить его эффективность.
    5. Нижний циклон предназначается для непосредственного забора стружки.
    6. Сборный мешок из прочного материала предназначен для временного хранения стружки и другого мусора, которые были отделены от проходящего потока воздуха.

    Качественные модели имеют герметичный корпус, который обшивается звукопоглощающими панелями. Для управления стружкоотсосом типа циклон размещается электрический или механический блок, для подключения гофрированного шланга с насадкой должно быть специальное отверстие.

    Стружкоотсос типа циклон своими руками изготовить несложно, так как он во многом напоминает обычный пылесос с большим количеством фильтрующих элементов и высокой мощностью. Устройство циклона деревообработки характеризуется высокой надежностью, при соблюдении рекомендаций по эксплуатации устройство прослужить длительный срок.

    Конструкционные особенности

    В большинстве случаев при самостоятельном изготовлении стружкоотсоса типа циклон устанавливается двигатель малой и средней производительности, который может питаться от стандартной сети 220В.

    Более мощные агрегаты снабжаются трехфазными двигателями, с питанием которых в бытовых условиях возникает довольно много трудностей.

    Среди конструктивных особенностей следует отметить тот момент, что крыльчатка устанавливается для обеспечения спирального завихрения воздушного потока. При этом тяжелые частицы сбрасываются в специальную емкость, после чего центробежная сила снова поднимает воздух для его удаления.

    Подготовительные работы

    При изготовлении конструкции своими руками можно существенно сэкономить, однако некоторые механизмы все же самостоятельно не собрать. Примером можно назвать наиболее подходящий двигатель и крыльчатку. К подготовительному этапу можно отнести следующие действия:

    1. Формирование плана действий по сборке самодельного оборудования.
    2. Поиск подходящего электродвигателя, проверка его состояния.
    3. Подбор других механизмов, которые не могут быть изготовлены своими руками.

    Чертеж стружкоотсоса

    В столярной мастерской многое, что требуется для создания стружкоотсосов типа циклон, можно изготовить своими руками.

    Инструменты

    В зависимости от выбранной схемы могут потребоваться самые различные инструменты. Проще всего наружный корпус изготовить из дерева. Именно к нему будут подсоединяться другие элементы. Рекомендуемый набор инструментов следующий:

    1. Индикатор и мультиметр.
    2. Стамеска и другие инструменты для работы с деревом.
    3. Шуруповерт и различные отвертки, молоток.

    Простота конструкции определяет то, что ее можно изготовить при наличии самых распространенных инструментов.

    Материалы и крепеж

    Создаваемый прибор должен быть легким и герметичным, а также выдерживать давление, оказываемое при завихрении воздуха. Для его изготовления потребуются:

    1. Корпус можно собрать из фанеры, толщина которой около 4 мм. За счет этого конструкция будет прочной и легкой.
    2. Для изготовления других деталей также потребуются бруски дерева различной толщины.
    3. Поликарбонат.
    4. Фильтр можно взять от ВАЗ инжекторного типа. Подобный фильтр стоит дешево, прослужит довольно долго.
    5. Двигатель можно снять со старого мощного пылесоса, крыльчатка будет крепится на выходном валу.
    6. Для соединения основных элементов потребуются винты, саморезы, болты с гайками, а также герметик.

    Пластиковый корпус для циклона

    После нахождения всего необходимого можно приступать к выполнению работы.

    Изготовление циклонного фильтра

    Как ранее было отмечено, изготовить фильтр достаточно сложно, лучше всего приобрести дешевый уже готовый вариант исполнения. Однако, для него также потребуется посадочное герметичное место.

    Посадочное место также изготавливается из дерева. В этом случае главное правильно выбрать подходящий диаметр отводящего отверстия, так как слишком малый приведет к снижению пропускной способности. Крепить фильтр не нужно, достаточно создать для него блок, который будет идеально подходить по своим размерам.

    Создание фиксирующего кольца и фигурной вставки

    Для фиксации поликарбоната при изготовлении корпуса требуются деревянные кольца. Они должны иметь внутренний диаметр, обеспечивающий требуемый объем накопительного бака. Между двумя фиксирующими кольцами будут расположены вертикальный планки, удерживающие листы поликарбоната.

    Изготовить подобные кольца в домашней мастерской можно при наличии соответствующих навыков и оборудования. При этом не стоит забывать о том, что они должны обладать высокой прочностью.

    Установка фиксирующего кольца

    Сборку корпуса можно начать с размещения фиксирующих колес и листов поликарбоната. Среди особенностей данного этапа можно отметить следующие моменты:

    1. Листы фиксируются с обоих сторон планками.
    2. Соединение проводится при помощи саморезов.
    3. Для повышения герметизации в нижнем и верхнем кольце создаются прорези для листов, после установки которых швы заделываются герметиком.

    Самодельный циклон для пылесоса

    После сборки корпуса можно приступить к установке других элементов конструкции.

    Установка бокового патрубка

    Для того чтобы исключить вероятность разрыва конструкции из-за засорения фильтрующего элемента устанавливается боковой патрубок с предохранительным клапаном. Для этого в листе поликарбоната создается отверстие, которое с обоих сторон закрывается корпусом предохранительного патрубка.

    Между деревянным планками и стенкой следует положить резиновую прокладку, можно повысить степень герметизации путем использования герметика. Крепиться элемент на корпусе при помощи болтов и гаек.

    Установка верхнего ввода

    Всасывание стружки и воздуха происходит с верхней части конструкции. Для размещения верхнего ввода создается небольшой корпус, в котором размещается патрубок от старого пылесоса.

    При использовании специального патрубка обеспечивается надежная фиксация всасывающего шланга, который, к тому же, при необходимости можно будет быстро снять. Именно поэтому не стоит его изготавливать своими руками.

    Установка фигурной вставки

    Фигурная вставка также требуется для соединения входного патрубка. Она должна быть расположена так, чтобы воздух с частицами поступал без затруднений.

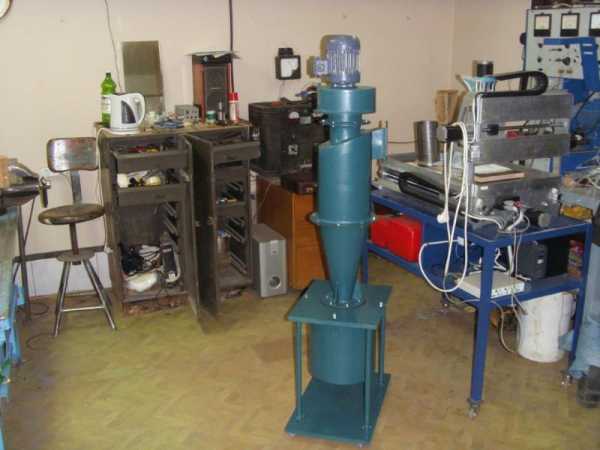

    Самодельный стружкоотсос

    Как правило, располагается фигурная ставка напротив вентилятора, за счет которого и осуществляется завихрение воздушного потока. Швы лучше всего обработать герметиком, что повысит степень изоляции конструкции.

    Сборка циклонного фильтра

    После создания корпуса для размещения фильтра его нужно установить на свое место. Стоит учитывать, что внутри также будут расположены электронные элементы, обеспечивающие питание электродвигателя.

    От наружной части корпуса циклонного фильтра отводится еще один патрубок. Он потребуется для отведения воздушного потока.

    Принципы выбора стружкоотсоса и основные производители

    Производством стружкоотсосов типа циклон занимается довольно большое количеств различных компаний. Принцип действия устройства при этом не отличается, только повышается мощность и надежность конструкции.

    Большей популярностью пользуются стружкоотсосы типа циклон иностранных брендов, отечественные стоят дешевле, но служат намного меньше.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    stankiexpert.ru

    Центробежный вентилятор улитка своими руками (фото, видео)

    Содержание статьи:

    Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

    Устройство и конструкция вентилятора

    Схема работы радиального вентилятора

    Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

    Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

    В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

    • низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
    • среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
    • высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

    Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

    Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

    Самостоятельное изготовление

    радиальный вентилятор для котла

    Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

    Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

    Порядок действий, чтобы сделать центробежный вентилятор своими руками.

    1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
    2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
    3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
    4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

    Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

    Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

    В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

    Обзор и сравнение производственных готовых моделей

    Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

    СерияПотребляемая мощность, кВтПроизводительность, м3/минДавление, Па
    ND (низкое давление)от 0,03 до 7,5от 3,2 до 95от 330 до 1900
    RD (среднее давление)от 0,04 до 22от 2,7 до 125от 650 до 9600
    HRD (высокое давление)от 0,55 до 22от 7,8 до 96от 2600 до 16400
    HRD-FU/FUK (частотный преобразователь)от 0,75 до 20от 7,7 до 97от 4900 до 20000
    FD RDF (конвейерные)от 0,25 до 11от 10,5 до 64от 1100 до 6800
    SVD (специальные)от 0,6 до 4от 23 до 71от 1200 до 2600

    stanokgid.ru

    Циклон ЦН-15-400 с улитой и без улиты

        Циклоны ЦН-15-400 применяется для отделения пыли от газов и воздуха(в том числе и аспирационного) в самых различных отраслях промышленности; в чёрной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетике, деревообработке. Циклоны ЦН-15 применяются при следующих технологических процессах: сушка, обжиг, агломерация, сжигании топлива и т.д.

    Применение циклонов типа ЦН-15 недопустимо в условиях токсичных или взрывоопасных сред; их также не рекомендуется использовать для улавливания сильно слипающихся пылей.

        При небольших капитальных затратах и эксплуатационных расходах циклоны обеспечивают очистку газов эффективностью 85-98% от частиц пыли размером более 10 мкм. Циклоны рекомендуется использовать перед высокоэффективными аппаратами газоочистки(фильтры, электрофильтры). В ряде случаев достигаемая эффективность циклонов оказывается достаточной для выброса газов или воздуха в атмосферу.

        Для увеличения срока службы циклонов, подвергающихся абразивному износу,  в местах наибольшего износа (в нижней части конуса, во входной части улитки) рекомендуется наносить специальное антиабразивное покрытие.

    Исходя из компоновочных соображений групповые циклоны изготовляют с камерой очищенного газа в виде улитки (вентилятор устанавливается после циклона ), или в виде сборника (вентилятор устанавливается перед циклоном).

    При работе циклонов должна быть обеспечена непрерывная выгрузка пыли. Уровень пыли в бункере не должен подыматься выше 0, 5 диаметра циклона от крышки бункера.

    В обычных условиях оптимальной скоростью воздуха в цилиндрической части бункера является 4 м/сек, скорость 2,5 м/сек рекомендуется принимать при работе с абразивной пылью.

                                ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЦИКЛОНОВ ТИПА ЦН-15

    допустимая запылённость газа, г/м3

    для слабослипающихся пылей не более 1200

    для среднеслипающихся пылей 250

    температура очищаемого газа, 0С не более 400

    максимальное давление (разряжение) 500 кгс/м3

    коэффициент гидравлического сопротивления:

    для одиночных циклонов 147

    для групповых циклонов:

    с “улиткой”  175

    со сборником  182

    УСЛОВНОЕ ОБОЗНАЧЕНИЕ ТИПОРАЗМЕРА ОДИНОЧНОГО И ГРУПОВОГО ЦИКЛОНА:

    ЦН – циклон конструкции НИИОгаза
    15 – угол наклона входного патрубка относительно горизонтали(град.)
    П, Л – “правое” (“левое”) вращение газа в улитке
    число после тире – внутренний диаметр цилиндрической части циклона (мм.)
    следующая цифра – количество циклонов в группе
    У – с камерой очищенного газа в виде “улитки”
    С – с камерой очищенного газа в виде сборника
    П – пирамидальный бункер

    ПРИНЦИП ДЕЙСТВИЯ ЦИКЛОНА
    Степень очистки газа в циклоне ЦН-15 во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

    Принцип действия циклона ЦН-15 следующий: поток запылённого газа вводится в циклон через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.

    Во время работы циклонов ЦН-15 должна быть обеспечена безостановочная выгрузка пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.

    Циклоны могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором.

    КОНСТРУКЦИЯ ЦИКЛОНА  ЦН 15
    Конструкция циклонов ЦН 15 рассчитана на температуру до 400 С и разряжение (давление) 5(500) кПа (кгс/м2). Циклоны ЦН 15 изготавливаются как левого, так и правого исполнения. Они могут устанавливаться как на всасывающей линии вентилятора, так и на нагнетании. В зависимости от этого одиночный циклон комплектуется с улиткой на выходе очищенного воздуха или зонтом. При очистке воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором
    В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН 15 изготавливаются одиночного или группового исполнения – из двух, трех, четырех, шести и восьми циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде “улитки” или в виде сборника, а одиночные – только с улиткой.

    В группе циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем.

    ЭКСПЛУАТАЦИЯ ЦИКЛОНОВ НИИОГАЗ ЦН-15

    Для надёжной работы циклонных аппаратов температура газов должна быть выше точки росы на 20-250С при негигроскопичной пыли и газах с большой влажностью.

    При выборе допускаемой запылённости газов рекомендуется учитывать склонность прилипания пыли к стенкам циклона, зависящую от физико-химических свойств, дисперстного состава пыли, влажности газов, материала и состояния поверхности стенок. В качестве общего правила следует иметь в виду, что, чем тоньше пыль, чем легче она прилипает. Пыль у которой 60-70% частиц имеют диаметр меньше 10 мкм, ведут себя, как липкие, хотя та же пыль крупнее 10 мкм обладает хорошей сыпучестью.

    ОЦЕНКА СЛИПАЕМОСТИ ПЫЛИ

    -характеристика пыли
    -наименование пыли
    -неслипающиеся сухая
    -шлаковая пыль.
    Некоторые сухие глины слабослипающиеся.  Летучая зола, содержащая много несгоревших продуктов. Коксовая пыль. Магнезитовая пыль, Сланцевая зола. Колошниковая пыль. Апатитовая пыль. Доменная пыль.
    среднеслипающиеся Летучая зола без недожога. Торфяная зола. Торфяная пыль. Влажная магнезитовая пыль. Металлическая пыль. Колчеданы. Окиси свинца, цинка, олова. Сухой цемент. Сажа. Сухое молоко. Мучная пыль. Опилки.
    сильнослипающиеся Цементная пыль, выделенная из влажного воздуха. Гипсовая и алебастровая пыль. Нитрофоска. Двойной суперфосфат. Клинкерная пыль, содержащая соли натрия. Пыль с величиной частиц меньше 10 мкм.

    Для обеспечения надёжной работы циклонов при работе очистке газов от среднеслипающихся пылей допустимая запылённость газов должна быт уменьшена в 4 раза, а для сильно слипающихся в 8-10 раз.

    Длительная надёжная работа циклонов ЦН-15 в значительной степени зависит от интенсивности абразивного износа. При улавливании крупной абразивной пыли, концентрацию её надо снизить в 2-3 раза против допустимой с помощью предварительной очистки газов в пылеотстойниках, разгрузителях и других простейших пылеуловителях.

    Уменьшению степени абразивного износа также способствует снижение скоростей газового потока на входе в циклон, хотя и будет иметь место и некоторое уменьшение эффективности очистки.

    На эффективность работы ЦН-15 существенное влияние оказывает режим работы аппарата. Для обеспечения наиболее высоких показателей очистки газов режим работы ЦН должен быть стабильным. Изменение в расходе газов не должно превышать 10-12%.

    www.teplostroi.tk

    Циклон ЦОЛ-1,5 ЦОЛ-3 ЦОЛ-4.5 ЦОЛ-6 ЦОЛ-9 ЦОЛ-12 ЦОЛ-18 для крупной пыли Размеры Украина

    Каталог циклонов ЦОЛ  Видео циклонов ЦОЛ    Опросный лист

    ОСНОВНОЕ НАЗНАЧЕНИЕ ЦИКЛОНА ЦОЛ:

    • Циклоны ЦОЛ предназначены для сухой очистки воздуха, поступающего из аспирационных и пневматических сетей. Оборудование не может использоваться для улавливания волокнистой и слипающейся пыли. Циклоны успешно применяется в мукомольной промышленности, в зерноперерабатывающей и деревообрабатывающей промышленности и на элеваторах.

    УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦИКЛОНА ЦОЛ:

    • По степени очистки циклоны ЦОЛ относятся к 4 классу пылеуловителей по ГОСТ 12.2.043-80;
    • В зависимости от свойств и дисперсного состава частиц пыли, циклоны чаще используются в качестве первой ступени очистки воздуха.

    ПРЕИМУЩЕСТВО ЦИКЛОНОВ ЦОЛ:

    • Центробежные пылеотделители ЦОЛ улавливают крупную пыль (пыль с размером частиц более 126мкм): опилки, сорняки, зерновая пыль и другие примеси.
    • Особенностью циклонов ЦОЛ является, возможность регулирования величины давления во входном патрубке циклона работающего на нагнетании.

    ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЦИКЛОНОВ ЦОЛ:

    • Циклоны устанавливаются с улиткой или зонтом;
    • Пылеуловители изготавливаются из углеродистой и нержавеющей стали;
    • Циклоны подразделяются на циклоны правого и левого исполнения, у циклонов левого исполнения вращение потока в циклоне против часовой стрелки, если смотреть со стороны выхлопного патрубка ( на рисунке изображен циклон левого исполнения).

    Скорость входа потока — 15-18 м/c

    Коэффициенты  пылеотделения при μ=1000мкн — 100%

    Коэффициенты  пылеотделения при μ=100мкн — 60-80%

    Температура очищаемого газа — +50оС

    Производительность —  до 18000 м3

    Эффективность очистки — 70-98%

    ПРИНЦИП РАБОТЫ ЦИКЛОНА ЦОЛ:

    Улавливание пыли в циклонах ЦОЛ происходит под действием центробежных сил, возникающих при тангенциальной подаче запыленного газа в корпус циклона с относительно высокой скоростью. Частицы пыли отбрасываются к стенке циклона, скорость газа после выхода из кольцевого зазора между корпусом циклона и трубой выхода газа значительно снижается и становится меньше скорости витания частиц пыли. В центральной части циклона происходит изменение направления движения газа на 180° и полное отделение частиц пыли под действием сил инерции. Пыль опускается в нижнюю часть корпуса и далее попадаетв бункер-накопитель для накопления пыли. Цилиндр – основная рабочая часть пылеулавливающего агрегата циклона ЦОЛ. Запыленный воздух через входной патрубок поступает в верхнюю часть цилиндра и получает винтообразное движение по цилиндрической части циклона ЦОЛ. Под действием центробежной силы частицы пыли прижимаются к стенке цилиндра, опускаются в нижнюю часть корпуса и выводится через пылевыводящее отверстие, очищенный воздух удаляется через выхлопную трубу. Зонт устанавливается на фланце выхлопной трубы и защищает циклон ЦОЛ от атмосферных осадков. Вместо зонта на фланце выхлопной трубы может быть установлена улитка, изменяющая направление потока очищенного воздуха.

    МОНТАЖ ЦИКЛОНА ЦОЛ:

    При монтаже циклонной установки и ее обслуживании необходимо уделять особое внимание как герметичности системы подводящих и отводящих воздуховодов, так и качеству внутренних поверхностей, соприкасающихся с очищенным воздухом; При эксплуатации циклонов должны приниматься меры безопасности против ожогов о горячие поверхности аппаратов или горячей пылью, золой и газами. Для предотвращения ожогов, поверхность циклонов должна быть изолирована. Наибольшая допустимая температура поверхности изоляции не должна быть выше +45°С; На линии выгрузки пыли из бункера должно быть установлен шлюзовой питатель или клапан-мигалка, исключающее подсос воздуха при работе циклона ЦОЛ под разрежением или утечку газа и пыли при работе циклона под давлением, создаваемым вентилятором. При работе циклона ЦОЛ должно производиться непрерывное или периодическое удаление пыли из бункера. При этом верхний уровень пыли в бункере должен быть ниже плоскости крышки бункера на 400 мм.

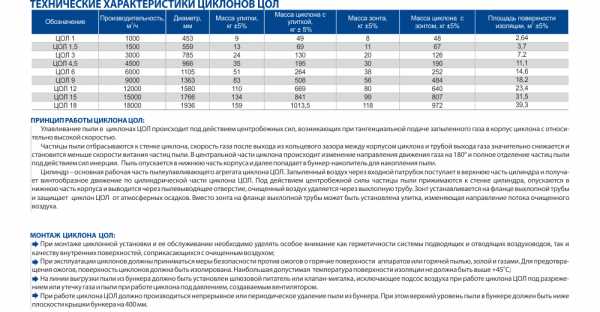

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦОЛ:

     ОбозначениеМасса циклона с улиткой, кг ± 5%Масса циклона с зонтом, кг ±5%Площадь поверхности изоляции, м2 ±5%
    Циклон ЦОЛ 149482,64
    Циклон ЦОЛ 1,569673,7
    Циклон ЦОЛ 31301267,2
    Циклон ЦОЛ 4,519519011,1
    Циклон ЦОЛ 626425214,6
    Циклон ЦОЛ 950848418,2
    Циклон ЦОЛ 1266964023,4
    Циклон ЦОЛ 1584180731,5
    Циклон ЦОЛ 181013,597239,3

    УСТАНОВКА ЦИКЛОНА ЦОЛ С УЛИТКОЙ

    Если пылеуловитель устанавливается до вентилятора, то есть он работает на разряжение, то необходима улитка-раскручиватель в целях сокращения нагрузки на вентилятор и минимизации гидравлического сопротивления всей системы оборудования.

    ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИКЛОНА ЦОЛ С УЛИТКОЙ

    ОбозначениеГабаритные и присоединительные размеры циклона ЦОЛ с улиткой, мм
    HdАВ
    ЦОЛ1 У1828504473505
    ЦОЛ1,5 У2060610678611
    ЦОЛ3 У2907852860866
    ЦОЛ4,5 У3523103310521048
    ЦОЛ6 У4014118812021184
    ЦОЛ9 У4778146614991443
    ЦОЛ12 У5758168417211670
    ЦОЛ15 У6434189619281856
    ЦОЛ18 У7085209020932026

    УСТАНОВКА ЦИКЛОНА ЦОЛ С ЗОНТОМ

    Когда циклон устанавливается в открытом пространстве после вентилятора, то есть работает на нагнетание, необходимо использование специального зонта, который будет защищать систему от попадания в нее осадков.

    ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИКЛОНА ЦОЛ С ЗОНТОМ

    ОбозначениеГабаритные и присоединительные размеры циклона ЦОЛ с зонтом, мм
    Hdd1DD3
    Циклон ЦОЛ1 З1828504523203321
    Циклон ЦОЛ1,5 З2060610651235385
    Циклон ЦОЛ3 З2907852917290530
    Циклон ЦОЛ4,5 З352310331131280630
    Циклон ЦОЛ6 З401411881282358709
    Циклон ЦОЛ9 З477814661597370870
    Циклон ЦОЛ12 З5758168418413851005
    Циклон ЦОЛ15 З6434189620613851115
    Циклон ЦОЛ18 З7085209022613851215

    Циклон ЦОЛ: назначение

    Вентиляторный завод “Укрвентсистемы” изготавливает Пылеулавливающие агрегаты — циклоны ЦОЛ: ЦОЛ-1,5; ЦОЛ-3; ЦОЛ-4,5; ЦОЛ-6; ЦОЛ-9; ЦОЛ-12; ЦОЛ-18 Циклоны ЦОЛ предназначены для очистки запыленного воздуха, поступающего из аспирационных и пневматических сетей. Центробежные пылеотделители ЦОЛ улавливают крупную пыль (пыль с размером частиц более 126 µ):опилки, сорняки, зерновая пыль и другие примеси. Предлагаем актуальные Цены на Циклоны ЦОЛ различной комплектации, с указанием базовой цены. Цена Циклонов ЦОЛ не указанная в прайс-листе, например циклонов ЦОЛ из нержавеющей стали, просчитывается по запросу заказчика.

    Циклон ЦОЛ: устройство и принцип работы

    Пылеулавливающие агрегаты — циклоны ЦОЛ, а именно ЦОЛ-1,5, ЦОЛ-3, ЦОЛ-4,5, ЦОЛ-6, ЦОЛ-6, ЦОЛ-9, ЦОЛ-12, ЦОЛ-18 состоят из двух концентрических цилиндров: наружного и внутреннего, конуса, выхлопной трубы, колпака, регулятора. Улавливание пыли в циклонах ЦОЛ происходит под действием центробежных сил, возникающих при тангенциальной подаче запыленного газа в корпус циклона с относительно высокой скоростью. Частицы пыли отбрасываются к стенке циклона, скорость газа после выхода из кольцевого зазора между корпусом циклона и трубой выхода газа значительно снижается и становится меньше скорости витания частиц пыли. В центральной части циклона происходит изменение направления движения газа на 180° и полное отделение частиц пыли под действием сил инерции. Пыль опускается вниз корпуса и далее попадает в бункер-накопитель для накопления пыли. Скорость входа потока в циклоны ЦОЛ -15-18 м/c; Производительность, применяемых циклонов ЦОЛ — от 1500 до 18000 м3/ч; Эффективность очистки воздуха циклонами ЦОЛ 70-90% в зависимости от свойств и фракционного состава пыли. Цилиндр – основная рабочая часть пылеулавливающего агрегата циклона ЦОЛ. Запыленный воздух через входной патрубок поступает в верхнюю часть цилиндра и получает винтообразное движение по цилиндрической части циклона ЦОЛ. Под действием центробежной силы частицы пыли прижимаются к стенке цилиндра через пылевыводящее отверстие, очищенный воздух – через выхлопную трубу. Колпак устанавливается на фланце выхлопной трубы и защищает циклон ЦОЛ от атмосферных осадков. Вместо колпака на фланце выхлопной трубы может быть установлена улитка, изменяющая направление потока очищенного воздуха. Вентиляторный завод “Укрвентсистемы” изготавливает пылеулавливающие агрегаты (пылеотделители) ЦОЛ в левом или правом исполнении, для удобного потребителю, расположения циклонов ЦОЛ на месте монтажа. Необходимое направление вращения циклона ЦОЛ, «правое» или «левое», желательно обговорить с менеджером при заказе. Типоразмер циклона ЦОЛ заказчик может выбрать самостоятельно, руководствуясь Таблицей 1. Типоразмер циклона ЦОЛ определяют исходя из производительности вентиляционного оборудования. Тягодутьевая машина – вентилятор на стороне нагнетания или разрежения тракта аспирации – должна выбираться потребителем с учетом коэффициента аэродинамического сопротивления установки циклона и величины перепада давления при оптимальном расходе очищаемого газа. При работе циклона ЦОЛ должно производиться непрерывное или периодическое удаление пыли из бункера. При этом верхний уровень пыли в бункере должен быть ниже плоскости крышки бункера на 400 мм. На линии выгрузки пыли из бункера должно быть установлено устройство, исключающее подсос воздуха при работе циклона ЦОЛ под разрежением или утечку газа и пыли при работе циклона под давлением, создаваемым вентилятором. Для этого может быть установлен шлюзовый питатель или клапан-мигалка при работе системы аспирации под разрежением или другое устройство, например, шибер, при работе системы аспирации под давлением. В этом случае выгрузка пыли производится периодически с интервалом по опыту эксплуатации и при отключенной системе аспирации. Устройство выгрузки пыли в объем поставки не входит и должно заказываться потребителем отдельно. Обращайтесь за уточнением к менеджерам. Циклон ЦОЛ устанавливается на постаменте с высотой, достаточной для выгрузки пыли в тележку или в автокару. Потребитель при необходимости может установить по краю площадки постамента перила высотой не менее 800 мм. Циклон ЦОЛ может устанавливаться в закрытом помещении или на открытом воздухе. При очистке газов с высокой температурой силами потребителя должна быть выполнена теплоизоляция циклона и подводящих газоходов. Установка циклона ЦОЛ и подводящие трубопроводы должны иметь опознавательную окраску с учетом требования производства потребителя.

    ukrvent.com

    Циклон ЦН-15-700-2УП | Вентиляция и кондиционирование

    ЦН-15-700-2уп\~$астина проставочная улитки.m3~

    ЦН-15-700-2уп\~$льцо соединительное.m3~

    ЦН-15-700-2уп\~$олок каркаса бункера.m3~

    ЦН-15-700-2уп\Бункер.a3d

    ЦН-15-700-2уп\Бункер.cdw

    ЦН-15-700-2уп\Бункер.spw

    ЦН-15-700-2уп\Верх циклона левого.m3d

    ЦН-15-700-2уп\Верх циклона правого.m3d

    ЦН-15-700-2уп\Входной патрубок циклона левый.cdw

    ЦН-15-700-2уп\Входной патрубок циклона левый.m3d

    ЦН-15-700-2уп\Входной патрубок циклона правый.m3d

    ЦН-15-700-2уп\Выход бункера.a3d

    ЦН-15-700-2уп\Выход бункера.cdw

    ЦН-15-700-2уп\Заслонка.cdw

    ЦН-15-700-2уп\Заслонка.m3d

    ЦН-15-700-2уп\Каркас бункера.a3d

    ЦН-15-700-2уп\Каркас бункера.cdw

    ЦН-15-700-2уп\Каркас бункера.spw

    ЦН-15-700-2уп\Кольцо опорное циклона.cdw

    ЦН-15-700-2уп\Кольцо опорное циклона.m3d

    ЦН-15-700-2уп\Кольцо соединительное.cdw

    ЦН-15-700-2уп\Кольцо соединительное.m3d

    ЦН-15-700-2уп\Кольцо стенки бункера.cdw

    ЦН-15-700-2уп\Кольцо стенки бункера.m3d

    ЦН-15-700-2уп\Конус циклона верхняя часть.m3d

    ЦН-15-700-2уп\Конус циклона нижняя часть.m3d

    ЦН-15-700-2уп\Конус циклона.m3d

    ЦН-15-700-2уп\Косынка конуса циклона.cdw

    ЦН-15-700-2уп\Косынка конуса циклона.m3d

    ЦН-15-700-2уп\Крышка стенки бункера.cdw

    ЦН-15-700-2уп\Крышка стенки бункера.m3d

    ЦН-15-700-2уп\Пластина выхода бункера.cdw

    ЦН-15-700-2уп\Пластина выхода бункера.m3d

    ЦН-15-700-2уп\Пластина крепления циклонов.cdw

    ЦН-15-700-2уп\Пластина крепления циклонов.m3d

    ЦН-15-700-2уп\Пластина проставочная улитки.cdw

    ЦН-15-700-2уп\Пластина проставочная улитки.m3d

    ЦН-15-700-2уп\Пластина стойки верхняя.cdw

    ЦН-15-700-2уп\Пластина улитки левая _ -01.cdw

    ЦН-15-700-2уп\Пластина улитки левая.m3d

    ЦН-15-700-2уп\Пластина улитки правая.m3d

    ЦН-15-700-2уп\Рамка выходов улиток.a3d

    ЦН-15-700-2уп\Рамка патрубков входных.a3d

    ЦН-15-700-2уп\Ручка крышки стенки бункера.m3d

    ЦН-15-700-2уп\Спираль верха циклона левая.m3d

    ЦН-15-700-2уп\Спираль верха циклона правая.m3d

    ЦН-15-700-2уп\Стенка бункера _ -01.cdw

    ЦН-15-700-2уп\Стенка бункера малая.m3d

    ЦН-15-700-2уп\Стенка бункера.m3d

    ЦН-15-700-2уп\Стенка улитки левая.m3d

    ЦН-15-700-2уп\Стенка улитки правая.m3d

    ЦН-15-700-2уп\Труба циклона.m3d

    ЦН-15-700-2уп\Уголок спирали циклона.cdw

    ЦН-15-700-2уп\Уголок спирали циклона.m3d

    ЦН-15-700-2уп\Уголок стойки верхний.cdw

    ЦН-15-700-2уп\Уголок стойки нижний.cdw

    ЦН-15-700-2уп\Уголок упорный бункера малый.cdw

    ЦН-15-700-2уп\Уголок упорный бункера малый.m3d

    ЦН-15-700-2уп\Уголок упорный бункера.cdw

    ЦН-15-700-2уп\Уголок упорный бункера.m3d

    ЦН-15-700-2уп\Улитка 650 левая.a3d

    ЦН-15-700-2уп\Улитка 650 левая.cdw

    ЦН-15-700-2уп\Улитка 650 левая.spw

    ЦН-15-700-2уп\Улитка 650 правая.a3d

    ЦН-15-700-2уп\Цилиндр циклона.m3d

    ЦН-15-700-2уп\ЦН-15-700 левый.a3d

    ЦН-15-700-2уп\ЦН-15-700 левый.cdw

    ЦН-15-700-2уп\ЦН-15-700 левый.spw

    ЦН-15-700-2уп\ЦН-15-700 правый.a3d

    ЦН-15-700-2уп\ЦН-15-700-2УП.a3d

    ЦН-15-700-2уп\ЦН-15-700-2УП.cdw

    ЦН-15-700-2уп\ЦН-15-700-2УП.spw

    ЦН-15-700-2уп

    vmasshtabe.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
