Профильная труба: вес погонного метра
Производство профильной трубы квадратного и прямоугольного сечения регулируется следующими стандартами:
- ГОСТ 8639-82,
- ГОСТ 8645-68,
- ГОСТ 13663-86,
- ГОСТ 30245-03.
- Вес профильной трубы квадратного сечения
- Вес профильной трубы прямоугольного сечения
По этим ГОСТам размер профильной трубы начинается от 15х15 мм с толщиной стенки 1,5 мм до больших труб 300х300 м с толщиной стенки 12 мм.
Такой большой разброс размеров и, соответственно, веса, объясняется тем, что профильная труба активно применяется во многих отраслях промышленности, начиная от тяжелой и средней, станкостроения, машиностроения до легкой промышленности, автомобилестроения, а также в строительстве зданий, инженерных сооружений и широкого применения в частном строительстве.
Профильная труба обладает высокой прочностью при нагрузке на изгиб и кручение, имеет сравнительно малый вес и невысокую стоимость за погонный метр.
Производится целым рядом различных производителей металлопроката и доступна для приобретения практически везде, в отличие, например, от двутавра специальных серий. Наряду со швеллером, двутавровой балкой и обычной трубой круглого сечения, такой тип проката очень популярен, в первую очередь, за свою невысокую цену и хорошие параметры прочности.
Основной характеристикой, влияющей на вес профильной трубы, является площадь ее сечения и плотность используемой стали. Чтобы узнать массу одного погонного метра, нужно в таблице соответствующего ГОСТа определить площадь сечения трубы, зная ее внешние размеры и толщину стенки. Нужно помнить, что такой профиль производится по нескольким технологиям – сварки, проката, поэтому измерение «на глазок» не дает гарантию верного расчета веса профиля.
По умолчанию, плотность металла задана как 7,85 г/см3, но для различных марок сталей плотность может незначительно отличаться. Самые популярные марки стали для профильной трубы – это 3пс, 3сп, Ст2сп и ряд других сталей и стальных сплавов.
Одним из положительных свойств профильной трубы является удобство ее использования. Четыре плоскости с высокой жесткостью изделия позволяют использовать контактную поверхность для сваривания других элементов с профильной трубой.

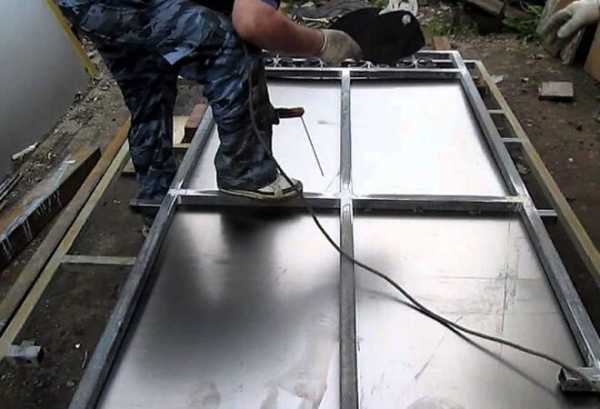

Также это позволяет собирать из профиля каркасы с малыми затратами времени и приложенных сил. Благодаря этому, квадратный профиль малого сечения используется даже в производстве корпусной мебели, где тонкостенная труба выдерживает большие статические нагрузки и хорошо экономит дорогую древесину.
При соответствующей обработке и правильной эксплуатации, каркас из профильной трубы может служить многие десятилетия.
Вес профильной трубы квадратного сечения
| Размеры, в мм | Вес погонного метра, в кг |
|---|---|
| 15х15х1,5 | 0,605 |
| 20х20х1,5 | 0,841 |
| 25х25х1,5 | 1,07 |
| 30х30х1,5 | 1,31 |
| 30х30х2,0 | 1,78 |
| 40х40х1,5 | 3,36 |
| 40х40х2,0 | 2,96 |
| 40х40х3,0 | 4,31 |
| 50х50х1,5 | 3,59 |
| 50х50х2,0 | 5,25 |
| 50х50х3,0 | 7,13 |
| 60х60х2,0 | 9,02 |
| 60х60х3,0 | 11,84 |
| 80х80х3,0 | 14,35 |
| 80х80х4,0 | 20,86 |
| 100х100х3,0 | 24 |
| 100х100х4,0 | 2,96 |
| 120х120х4,0 | 4,31 |
| 120х120х5,0 | 3,59 |
| 140х140х4,0 | 5,25 |
| 140х140х5,0 | 7,13 |
| 150х150х4,0 | 9,02 |
| 150х150х5,0 | 11,84 |
| 160х160х4,0 | 14,35 |
| 160х160х5,0 | 20,86 |
Вес профильной трубы прямоугольного сечения
| Размеры, в мм | Вес погонного метра, в кг |
|---|---|
| 20х10х1,5 | 0,959 |
| 28х25х1,5 | 1,31 |
| 30х15х1,5 | 1,7 |
| 30х20х1,5 | 1,43 |
| 40х20х1,5 | 1,86 |
| 40х20х2,0 | 2,17 |
| 40х25х1,5 | 2,65 |
| 40х25х2,0 | 2,96 |
| 50х25х1,5 | 3,59 |
| 50х25х2,0 | 6,19 |
| 60х30х1,5 | 6,66 |
| 60х30х2,0 | 0,959 |
| 60х40х2,0 | 1,31 |
| 60х40х3,0 | 1,7 |
| 80х40х2,0 | 1,43 |
| 80х40х3,0 | 1,86 |
| 80х60×2,0 | 2,17 |
| 80х60×3,0 | 2,65 |
| 100х40х3,0 | 2,96 |
| 100х40х4,0 | 3,59 |
| 100х50х3,0 | |
| 100х50х4,0 | 6,66 |
| 120х60х4,0 | 0,959 |
| 120х60х5,0 | 1,31 |
| 120х80х4,0 | 1,7 |
| 120х80х5,0 | 1,43 |
На правах рекламы: Лучшие сайты по накрутке голосований, рейтингов, опросов в сети.
http://referal-online.ru/
http://nakrutka-golosovanii.ru/
http://kliki.org/
Накрутка голосов, помощь в голосовании, накрутка голосований.
stroymetcon.ru
Вес профильной трубы: таблица, вес погонного метра
Проектирование и расчетов металлических узлов и конструкций подразумевают необходимость знать вес профильной трубы. Так как размеры прямоугольных и квадратных изделий бывают разными, то, например, вес трубы 20х20х1 5 для одного погонного метра будет отличаться от веса профильной трубы сечением 25х25х2 мм. Прямоугольная или квадратная профтруба используется при возведении опорных конструкций и строительных объектов, но и при изготовлении станочного оборудования, в машиностроении, а также в производстве оборудования и агрегатов специального и общего назначения. При проектировании этих узлов необходимо учитывать все свойства и характеристики материалов, и вес погонного метра прокатной трубы в том числе.
Сводная таблица данных о параметрах наиболее распространенных сечений в индивидуальном строительстве и машиностроении:
Параметры, определяющие массу прямоугольной конструкции:
- Форма изделия: востребованными являются труба прямоугольная сечением 30х30х2 мм, квадратный элемент размером 40х40х4 мм, 100х100 мм – эти размеры и формы прокатных стальных элементов чаще всего используются в народном хозяйстве. Это – оптимальная форма трубы, которая послужит в качестве несущего элемента сооружения, отдельных его узлов или в устройствах промышленного оборудования. Ровная плоскость оцинковки (для предохранения от коррозии изделия обычно делают оцинкованными) обеспечивает прочное сопряжение деталей, а сам способ соединения не вызывает трудностей – это сварка, хомуты, фитинги или фланцы;
- Массу элемента для одного погонного метра рассчитывают по простым формулам, но эти данные позволяют использовать результаты вычислений для реализации сложных проектов;
- Размеры прокатных изделий прямоугольной формы – это толщина стенки трубы, ее высота и ширина. Чем больше размеры, тем масса прокатного изделия будет больше. Этот параметр оцинкованной или черной стальной трубы в основном определяет сложность конструирования для овальных изделий;
- Удельная плотность металла – это соотношение массы и объема. Удельная плотность имеет единицу измерения кг/м2. Стальная труба прямоугольная имеет удельный вес 1 метра в пределах 7500-7800 кг/м2.
Необходимость расчета веса профильных изделий
В индивидуальном строительстве часто пренебрегают значением веса металлопроката при составлении проектов небольших и несложных конструкций. Но этот параметр конструкции определяет возможность выдерживания ею определенных нагрузок в точках соединения прямоугольных или квадратных элементов. А рассчитать нагрузку без взвешивания или предварительного вычисления не представляется возможным.
Кроме того, масса прямоугольных элементов – это стоимость отдельных узлов, деталей и всей конструкции. На стоимость влияет и множество других характеристик, но без знания этого значения объекта или отдельных его узлов и деталей установить точную ценовую шкалу нельзя. Тем более, что профильный металлопрокат продается в основном по цене не за один погонный метр, а за единицу веса. Это делается из-за сложности точного вычисления количества металлопроката при отгрузке товара. Для взвешивания или вычисления этого значения существуют специальные измерительные комплексы, упрощающие процедуру. Этот фактор определяет еще один повод, почему необходимо точно знать, сколько весит погонный метр металлопроката.
Способы расчета
Чаще всего при приобретении профильного металлопроката придется столкнуться со стоимостью в килограммах или в тоннах. Но для точного расчета всего закупаемого объема потребуется знание удельной массы конкретной марки стали для 1 погонного метра. Поэтому первым делом производятся расчеты объемов каждой разновидности и типоразмеров, и для этого необходимо знать размеры прямоугольных прокатных изделий. Формулы простейших ручных вычислений предназначены для операций с формами прямоугольного и квадратного сечения, а для работы с расчетами овальных форм проката требуется более сложный математический подход или программа-калькулятор.
На примере реальных расчетов можно узнать вес изделия в одном погонном метре:
Первый шаг – вычисление объема (V) исходного материала для одного погонного метра. Чтобы рассчитать объем, необходимо знать высоту профиля (В), его ширину (А) и толщину стенок прямоугольного изделия (S). Например, проводится расчет веса прокатного элемента 80 х 40 х 4 мм согласно самой простой формулы: V = S х 0,02 х (A + B) = 0,015 х 4 х (80 + 40) = 7,2 мм2.
Это уравнение не принимает в расчет радиусы закругления углов профиля, а для толстых деталей это важно. Исправить неточность в расчетах поможет следующая формула: V = 0,0157 х S х (А + В -2,86 х S) = 0,0157 х 4 (40 + 80 – 2,86 х 4) = 6,8 мм2.
После проведения более точных вычислений по усложненной формуле видно, что значение требуемого объема получилось немного меньше, и это значение отражает фактическое положение вещей с учетом практических размеров профильных изделий. После вычисления точного объема исходного материала проводят вычисления массы профильного элемента, и для этого необходимо знать удельный вес используемой марки стали. Подставляя параметры марки стали или сплава, вычисляют массу профильного изделия (напомним, размер для примера — 80 х 40 х 4 мм). Для расчетов используют следующую формулу: M = (Ro / 7850) х V = (7900 / 7850) х 6,8 = 6,85 кг/м.п.
Этот вариант вычислений позволяет узнать вес профильных прямоугольных элементов любой сложности и конфигурации. Напомним – приведенные формулы не подойдут для вычисления массы и объема овальных профилей. Но, прибегнув к использованию компьютерных программ, можно рассчитать вес и объем любых металлопрокатных изделий квадратного, овального или прямоугольного сечения. При вычислениях данных по таким узлам и отдельным элементам конструкций также пользуются табличными данными массы для каждого типоразмера профильных изделий.
Вес стальной конструкции из металлопрофиля нужно знать, чтобы точнее рассчитать себестоимость конструкции. Комплексное решение вопроса по выбору требуемой конфигурации металлопроката – это путь к своевременному выполнению любого проекта с минимальными финансовыми расходами и на высоком профессиональном уровне.
gidpotrubam.ru
Определение веса профильной трубы: таблицы и рекомендации
Профильные трубы – востребованный металлопрокат, особенно это относится к изделиям прямоугольного и квадратного (частный случай – прямоугольного) сечения. Используются для сооружения металлоконструкций различного назначения, в машино- и станкостроении, в качестве защитных коробов при монтаже инженерных коммуникаций. Для проектирования конструкций и механизмов необходимо знать вес 1 погонного метра профильной трубы. На этот параметр влияют: плотность металла, размеры сечения – ширина, высота, толщина стенки.
Плотность стали
Для усредненных расчетов массы профильных труб удельный вес (плотность) принимают равным 7850 кг/м3. В зависимости от содержания углерода и легирующих элементов, эта величина может изменяться.
Таблица плотностей сталей различных марок
|
Виды сталей |
Плотность, кг/м3 |
|
Углеродистые обыкновенного качества и качественные, низколегированные |
7850-7870 |
|
Коррозионностойкие стали |
7900 |
|
Рессорно-пружинные |
7850 |
|
Инструментальные |
7700 |
|
Инструментальные штамповые |
7800 |
Определение массы с использованием таблиц
Сортамент и вес погонного метра прямоугольных и квадратных профильных труб определяются ГОСТом Р 54157-2010. В зависимости от способа производства, углы этих металлоизделий могут быть четкими или скругленными. Скругленность мало влияет на массу погонного метра.
Таблица веса погонного метра квадратной профильной трубы, кг
|
Размер сечения, мм |
Толщина стенки, мм |
||||||||||||||
|
0,7 |
0,8 |
1,0 |
1,2 |
1,6 |
1,8 |
2,0 |
2,2 |
2,35 |
2,5 |
2,8 |
3,0 |
3,2 |
3,5 |
4,0 |
|
|
10х10 |
0,198 |
0,222 |
0,269 |
0,312 |
|
|
|
|
|
|
|
|
|
|
|
|
15х15 |
0,308 |
0,348 |
0,426 |
0,501 |
0,639 |
0,702 |
0,762 |
0,819 |
|
|
|
|
|
|
|
|
20х20 |
0,418 |
0,474 |
0,583 |
0,589 |
0,89 |
0,985 |
1,075 |
1,16 |
|
|
|
|
|
|
|
|
25х25 |
|
0,599 |
0,74 |
0,88 |
1,14 |
1,27 |
1,39 |
1,51 |
1,6 |
1,68 |
|
|
|
|
|
|
30х30 |
|
|
0,897 |
1,07 |
1,39 |
1,55 |
1,7 |
1,86 |
1,97 |
2,07 |
|
|
|
|
|
|
40х40 |
|
|
1,21 |
1,44 |
1,89 |
2,12 |
2,33 |
2,54 |
2,7 |
2,85 |
3,16 |
3,36 |
|
|
|
|
50х50 |
|
|
|
1,82 |
2,4 |
2,68 |
2,96 |
3,24 |
3,44 |
3,64 |
4,04 |
4,31 |
4,56 |
4,95 |
5,56 |
|
60х60 |
|
|
|
|
2,9 |
3,25 |
3,59 |
3,93 |
4,18 |
4,43 |
4,92 |
5,25 |
5,57 |
6,04 |
6,82 |
|
80х80 |
|
|
|
|
3,9 |
4,38 |
4,84 |
5,31 |
5,66 |
6,0 |
6,68 |
7,13 |
7,58 |
8,24 |
9,33 |
|
100х100 |
|
|
|
|
|
|
6,1 |
6,69 |
7,13 |
7,57 |
8,44 |
9,13 |
9,59 |
10,44 |
12,05 |
Определение массы профильных труб с использованием онлайн-калькуляторов
Рассчитать вес профильных труб, изготовленных из стали или других металлов, можно с использованием онлайн-калькуляторов, составленных на основе ГОСТов, ТУ и другой нормативной документации. Для расчета понадобятся следующие данные:
- размер стенки для квадратной трубы, длина и ширина поперечного сечения для изделий прямоугольного профиля;
- толщина стенки;
- марка стали или другого металла или сплава;
- длина изделия;
- в некоторых калькуляторах – цена за метр или тонну, что позволяет сразу определить стоимость партии.
Расчет веса 1 м профильных труб по формуле
Формула расчета массы для изделий квадратного и прямоугольного профиля:
M=2*(A+B)*s*p, где
A – ширина сечения, м;
B – длина поперечного сечения, м;
p – плотность материала, кг/м3,
s – толщина стенки, м.
Для определения массы партии вес погонного метра умножают на общий метраж.
metallz.ru
Вес 1-го метра квадратной 20х40х2 трубы!
Содержание статьи:
С учетом существования огромного сортамента профильных ТР, возникают определенные сложности, если необходимо рассчитать вес 1 м 20х40х2 профильной трубы, узнать стоимость за метр зная цену за кг, посчитать сколько весит металл в заявке зная суммарную длину профиля.
Масса погонного метра проф. трубы зависит от размера сечения и толщины стенок, т. е. от площади поперечного сечения. В таблице металлопроката указывается теоретический вес 1 метра погонного, однако при расчете количества ТР с использованием таблиц массы профтрубы квадратного и прямоугольного сечения необходимо учитывать, что ГОСТом предусматривается допустимое отклонение фактического веса от теоретического до 12%.
Вес трубы 20х40х2 за метр
Стальная прямоугольная труба 20х40×2 вес 1 метра погонного – это удельный, табличный, теоретический, справочный, условный или погонный вес металлопроката, в данном случае замкнутого профиля. Названия масс используются как синонимы и означают на практике не точный реальный вес, полученный в результате непосредственного взвешивания на весах, а теоретически рассчитанный, соответствующий параметрам металлопроката по ГОСТу.
То есть условный, хотя его часто, не совсем точно, называют удельным. Данные о теор массе 1 метра трубы 20х40×2 мм стальной мы можем найти в таблице из справочника по удельному массу металлического проката или рассчитать самостоятельно. Однако, такие расчеты веса 1 метра трубы требуют некоторого опыта и знания формулы пересчета массы.
Например, расчет массы 1 м.п. квадратной трубы из металла, сводится к вычислению массы железной полосы. Поэтому, гораздо удобнее пользоваться таблицей. В принципе, нам нужна таблица удельного, условного, справочного, расчетного, теоретического или погонного веса профильной стальной трубы, та часть ее, которая относится к прямоугольным трубкам.
Профильная металлическая труба 20 40 2 мм хорошо сваривается, легко режется, удобно гнется при необходимости. Поэтому из металлической трубы 20х40×2 мм изготавливаются гнутые и арочные стальные конструкции. Прокат имеет легкий вес, при сравнительно высокой жесткости, поэтому металлические конструкции из трубы 20 40 2 мм называют облегченными или легкими.
Для тех задач, где важным условием изготовления металлической сварной конструкции является высокая прочность или высокая устойчивость к коррозии, лучше использовать трубки такого же сечения, но с большей толщиной стенки. Для водо и газопроводов рекомендуется использовать стальные металлические ТР не электро сварные, а цельнотянутые. А теперь труба 20х40х2 вес 1 метра, смотрите в таблице ниже.
| Тип трубы | Размер | Вес 1 метра |
|---|---|---|
| Квадратная | 20х40х2 | Вес 1 метра равен 1.70 кг. |
Теоретический вес профильной трубы квадратной
Сортамент квадратных трубок определяется стандартом ГОСТ 8645-68, который устанавливает требования к электросварным трубам.
Квадратная ТР представляет собой полый металлический профить замкнутого сечения. Размеры квадрата соответствует стандарту ГОСТ 8639-82, технические требования должны соответствовать ГОСТ 13663-86, который регламентирует сортамент на трубы профильные электросварные общего назначения из углеродистой стали.
