Типы и размеры профильных труб, расчет массы погонного метра трубы

В повседневной жизни, когда речь заходит о трубах, в представлении возникают изделия цилиндрической формы, именно так выглядят всевозможные, окружающие нас коммуникации. Это отличная конструкция и форма для сопротивления внешнему и внутреннему давлению, поэтому такие составляющие части часто используют в газопроводе, нефтепроводе, в водопроводе. Однако не всегда круглое сечение работает так, как нам того требуется. Использование круглой формы в строительстве часто недопустимо, так как она легко гнётся, к ней неудобно крепить профлист. Другое дело профилированные полые трубопрокатные изделия.

Описание профильной трубы

Это трубопрокатное изделие, полое внутри, имеющее любое сечение, кроме круглого. Профтрубы изготавливают:

  • из нержавеющей стали;
  • из углеродистой стали;
  • из низколегированной стали;
  • из пластика.

Профильные изделия выдерживают большие нагрузки, потому что стенки равномерно распределяют её. Так как трубопрокатные изделия внутри полые, вес небольшой и облегчает массу конструкции.

Применение

Не зря говорят, что все взрослые — это маленькие дети. Сегодняшние взрослые — вчерашние дети до сих пор играют в конструкторы, только детали стали намного серьёзнее и больше. Одним из элементов конструктора во взрослой игре стала профтруба. Это уникальная, изумительная вещь. С её помощью за небольшой промежуток времени можно собрать теплицу, забор.

Она используется:

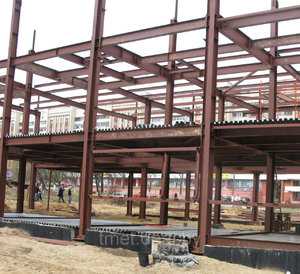

  • в строительстве;
  • при прокладке трубопроводов;
  • при возведении домов и гаражей, сараев.

Явным достоинством такого изделия может служить удобство монтажа. Важным свойством изделия является её вес, стойкость к температурным перепадам, долговечность. Это всё то, что часто является критерием выборы в пользу профильной трубы.

Разнообразие профтруб

Использование этого материала происходит в различных сферах, где особо предъявляют требования к точности весу надёжности и стойкости материала. В качестве формы профтрубы используют квадратную, каплевидную, прямоугольную, овальную. Часто применяется антикоррозийное покрытие для того, чтобы улучшить стойкость к воздействию внешних агрессивных, химических средств.

Ещё одним исполнением профтруб является её производство из различных сортов нержавеющей стали. Такой тип изделия применяется в химической и пищевой промышленности.

В промышленности производятся изделия длиной от 6 до 12 погонных метров. В нашей стране есть несколько типов стальных профтруб, а также данных изделий из нержавеющей стали, которые изготавливаются по ГОСТу. Это стальные квадратные, стальные прямоугольные, стальные электросварные прямошовные, стальные электросварные холоднодеформированные, бесшовные холодно — и тепло-деформированные из коррозионно-стойкой стали.

Сортимент формируется по таким параметрам, как:

  • длина;
  • габариты сечения профиля;
  • тип профиля.

Типоразмеры труб

Помимо прочего, существует несколько стандартных типоразмеров, которые облегчают производство монтажа и дальнейшее обслуживание.

Размеры профильной трубы, таблица типоразмеров для прямоугольных труб приведена ниже.

Расчёт веса погонного метра происходит в зависимости от длины стороны сечения профиля и толщины стенки.

При покупке профильных изделий цену указывают за вес. Поэтому важно понимать, как правильно определять удельный вес. Для этого площадь сечения профильной трубы надо умножить на толщину одной её стенки. Существуют таблицы, в которых указывается вес профтрубы, то есть сколько может весить 1 её метр.

Определение массы профтрубы

ГОСТ 8639–82 — Вес трубы квадратной стальной таблица

Теоретическая масса 1 погонного метра по ГОСТ 8639–82

ГОСТ 8645–68 — вес профильной трубы. Таблица

Вес трубы профильной стальной. Таблица

Варианты применения

Из профтрубы при должном уровне смекалки и фантазии можно смастерить много полезных вещей для дома. При этом помимо фантазии и навыков необходимо наличие основного набора инструментов.

  • Ограждения, ворота, заборы. Профтруба идеально подходит для безотходного производства. Можно использовать в качестве несущих столбиков, основных перекладин и
    наполнителей пустот между ними
    . Прослужит очень долго, но требует покраски специальными грунтовыми красками, защищающими от агрессивной среды.
  • Парники, навесы. Данные конструкции можно монтировать прямо на грунт. Соединения могут быть как сварными, так и болтовыми. Поликарбонат прекрасно крепиться к плоской стороне профтрубы. В случае необходимости легко демонтируется.
  • Каркасные дома. Как упоминалось выше, часто используется при строительстве. Но в этом случае требования к материалу устанавливаются на самом высоком уровне. Необходимо уделить пристальное внимание на толщину, состав и диаметр стенок.

tokar.guru

Вес погонного метра трубы стальной профильной

НаименованиеТеоретический вес 1 пог.м./кг
Труба профильная 15х15х1,50,605
Труба профильная 20х20х1,50,841
Труба профильная 20х20х21,075
Труба профильная 25х25х1,51,07
Труба профильная 25х25х21,39
Труба профильная 30х30х1,21,07
Труба профильная 30х30х1,51,31
Труба профильная 30х30х21,70
Труба профильная 40х40х1,51,78
Труба профильная 40х40х22,33
Труба профильная 40х40х2,52,85
Труба профильная 40х40х33,36
Труба профильная 40х40х3,53,85
Труба профильная 40х40х44,30
Труба профильная 50х50х22,96
Труба профильная 50х50х2,53,64
Труба профильная 50х50х34,31
Труба профильная 50х50х3,54,94
Труба профильная 50х50х45,56
Труба профильная 60х60х23,59
Труба профильная 60х60х2,54,43
Труба профильная 60х60х35,25
Труба профильная 60х60х3,56,04
Труба профильная 60х60х46,82
Труба профильная 70х70х48,07
Труба профильная 70х70х59,87
Труба профильная 80х80х37,13
Труба профильная 80х80х49,33
Труба профильная 80х80х5
11,44
Труба профильная 80х80х613,46
Труба профильная 100х100х39,02
Труба профильная 100х100х411,84
Труба профильная 100х100х514,58
Труба профильная 100х100х617,22
Труба профильная 120х120х414,35
Труба профильная 120х120х517,72
Труба профильная 120х120х620,99
Труба профильная 120х120х827,27
Труба профильная 140х140х416,87
Труба профильная 140х140х520,86
Труба профильная 140х140х624,76
Труба профильная 140х140х728,57
Труба профильная 140х140х832,29
Труба профильная 150х150х418,12
Труба профильная 150х150х522,43
Труба профильная 150х150х626,64
Труба профильная 150х150х834,81
Труба профильная 160х160х419,38
Труба профильная 160х160х524,00
Труба профильная 160х160х628,53
Труба профильная 160х160х837,32
Труба профильная 180х180х527,14
Труба профильная 180х180х632,30
Труба профильная 180х180х842,34
Труба профильная 180х180х1052,03
Труба профильная 200х200х530,28
Труба профильная 200х200х636,06
Труба профильная 200х200х847,37
Труба профильная 200х200х1058,31
Труба профильная 28х25х1,51,15
Труба профильная 28х25х21,49
Труба профильная 30х15х1,50,959
Труба профильная 30х20х1,51,08
Труба профильная 30х20х21,39
Труба профильная 40х20х1,51,31
Труба профильная 40х20х21,70
Труба профильная 40х25х1,51,43
Труба профильная 40х25х21,86
Труба профильная 40х25х2,52,27
Труба профильная 50х25х1,51,67
Труба профильная 50х25х22,17
Труба профильная 50х25х2,52,66
Труба профильная 50х25х33,13
Труба профильная 50х25х3,53,57
Труба профильная 50х25х43,99
Труба профильная 50х30х22,32
Труба профильная 50х40х22,65
Труба профильная 60х30х22,65
Труба профильная 60х30х2,53,25
Труба профильная 60х30х33,83
Труба профильная 60х30х3,54,39
Труба профильная 60х30х44,93
Труба профильная 60х40х22,96
Труба профильная 60х40х2,53,64
Труба профильная 60х40х34,30
Труба профильная 60х40х3,54,94
Труба профильная 60х40х45,56
Труба профильная 80х40х23,59
Труба профильная 80х40х2,54,43
Труба профильная 80х40х35,25
Труба профильная 80х40х3,56,04
Труба профильная 80х40х46,82
Труба профильная 80х60х36,19
Труба профильная 80х60х48,07
Труба профильная 90х50х3,57,14
Труба профильная 100х50х36,66
Труба профильная 100х50х48,70
Труба профильная 100х60х49,33
Труба профильная 100х60х511,44
Труба профильная 100х80х410,59
Труба профильная 120х60х410,59
Труба профильная 120х80х411,84
Труба профильная 120х80х514,58
Труба профильная 140х100х414,35
Труба профильная 140х100х517,72
Труба профильная 140х100х620,99
Труба профильная 150х100х414,98
Труба профильная 150х100х518,50
Труба профильная 150х100х621,93
Труба профильная 160х80х517,72
Труба профильная 160х120х416,87
Труба профильная 160х120х520,86
Труба профильная 160х120х624,76
Труба профильная 180х140х419,38
Труба профильная 180х140х524,00
Труба профильная 180х140х628,53
Труба профильная 200х100х522,43
Труба профильная 200х100х626,64
Труба профильная 200х120х524,00
Труба профильная 200х120х628,53
Труба профильная 200х160х527,14
Труба профильная 200х160х632,30
Труба профильная 200х160х1261,36

steelsv.ru

Труба профильная – труба прямоугольная, труба квадратная. Вес трубы. Справочные таблицы весов металлопроката. Справочные таблицы веса металла.

Справочные таблицы весов металлопроката. Справочные таблицы веса металла.Труба профильная – труба прямоугольная, труба квадратная.

Таблица 1. Справочные таблицы веса металла.Труба профильная – труба квадратная.

Справочные таблицы веса металла.Труба профильная – труба квадратная.
Размер квадратных труб, мм Толщина стенки S, мм Удельный вес, кг/м
15х15 1,0 0,479
15х15 1,5 0,707
15х15 2,0 0,926
20х20 1,0 0,620
20х20 1,5 0,930
20х20 2,0 1,225
25х25 1,0 0,793
25х25 1,5 1,178
25х25 2,0 1,554
30х30 1,0 0,942
30х30 1,5 1,401
30х30 2,5 2,296
40х40 1,0 1,24
40х40 1,5 1,849
40х40 2,0 2,447
50х50 1,5 2,34
50х50 2,0 3,10
50х50 2,5 3,86
60х60 1,5 2,8
60х60 2 3,72
60х60 2,5 4,63

Таблица 2. Справочные таблицы веса металла.Труба профильная – труба прямоугольная.

Справочные таблицы веса металла.Труба профильная – труба прямоугольная.
Размер прямоугольных труб, мм Толщина стенки, мм Масса 1м, кг
20х15 1.5 0.810
20х15 2.0 1.070
25х15 1.0 0.620
25х15 1.5 0,930
25х15 2.0 1,225
30х20 1,5 1,178
30х20 2 1,554
40х20 1.5 1.401
40х20 2.0 1.853
40х25 1.5 1.554
40х25 2.0 2.057
50х20 1.5 1.660
50х20 2.0 2.198
50х25 1.5 1.778
50х25 2.0 2.355
50х30 1.5 1.849
50х30 2.0 2.449
50х40 1.5 2.100
50х40 2.0 2.790
50х40 2.5 3.470
60х20 1.5 1.849
60х20 2.0 2.449
60х20 2.5 3.020
60х25 1.5 2.037
60х25 2.0 2.700
60х25 2.5 3.320
60х30 1.5 2.108
60х30 2.0 2.794
60х40 1.5 2.340
60х40 2.0 3.100
60х40 2.5 3.860
70х30 1.5 2.340
70х30 2.0 3.100
70х30 2.5 3.860
70х40 1.5 2.580
70х40 2.0 3.420
70х40 2.5 4.260
80х30 1.5 2.580
80х30 2.0 3.420
80х30 2.5 4.260
80х40 1.5 2.800
80х40 2.0 3.720
80х40 2.5 4.630
80х40 3 3,83
80х40 3,5 4,39
80х40 4 4,93

tehtab.ru

Труба профильная – труба прямоугольная, труба квадратная. Вес трубы. Справочные таблицы весов металлопроката. Справочные таблицы веса металла.

Справочные таблицы весов металлопроката. Справочные таблицы веса металла.Труба профильная – труба прямоугольная, труба квадратная.

Таблица 1. Справочные таблицы веса металла.Труба профильная – труба квадратная.

Справочные таблицы веса металла.Труба профильная – труба квадратная.
Размер квадратных труб, мм Толщина стенки S, мм Удельный вес, кг/м
15х15 1,0 0,479
15х15 1,5 0,707
15х15 2,0 0,926
20х20 1,0 0,620
20х20 1,5 0,930
20х20 2,0 1,225
25х25 1,0 0,793
25х25 1,5 1,178
25х25 2,0 1,554
30х30 1,0 0,942
30х30 1,5 1,401
30х30 2,5 2,296
40х40 1,0 1,24
40х40 1,5 1,849
40х40 2,0 2,447
50х50 1,5 2,34
50х50 2,0 3,10
50х50 2,5 3,86
60х60 1,5 2,8
60х60 2 3,72
60х60 2,5 4,63

Таблица 2. Справочные таблицы веса металла.Труба профильная – труба прямоугольная.

Справочные таблицы веса металла.Труба профильная – труба прямоугольная.
Размер прямоугольных труб, мм Толщина стенки, мм Масса 1м, кг
20х15 1.5 0.810
20х15 2.0 1.070
25х15 1.0 0.620
25х15 1.5 0,930
25х15 2.0 1,225
30х20 1,5 1,178
30х20 2 1,554
40х20 1.5 1.401
40х20 2.0 1.853
40х25 1.5 1.554
40х25 2.0 2.057
50х20 1.5 1.660
50х20 2.0 2.198
50х25 1.5 1.778
50х25 2.0 2.355
50х30 1.5 1.849
50х30 2.0 2.449
50х40 1.5 2.100
50х40 2.0 2.790
50х40 2.5 3.470
60х20 1.5 1.849
60х20 2.0 2.449
60х20 2.5 3.020
60х25 1.5 2.037
60х25 2.0 2.700
60х25 2.5 3.320
60х30 1.5 2.108
60х30 2.0 2.794
60х40 1.5 2.340
60х40 2.0 3.100
60х40 2.5 3.860
70х30 1.5 2.340
70х30 2.0 3.100
70х30 2.5 3.860
70х40 1.5 2.580
70х40 2.0 3.420
70х40 2.5 4.260
80х30 1.5 2.580
80х30 2.0 3.420
80х30 2.5 4.260
80х40 1.5 2.800
80х40 2.0 3.720
80х40 2.5 4.630
80х40 3 3,83
80х40 3,5 4,39
80х40 4 4,93
