характеристики и различные разновидности устройств
Электрические сети со временем требуют профилактики и ремонта. Под напряжением провести такую операцию невозможно. Для выведения в ремонт требуемого участка цепи служат выключатели нагрузки.

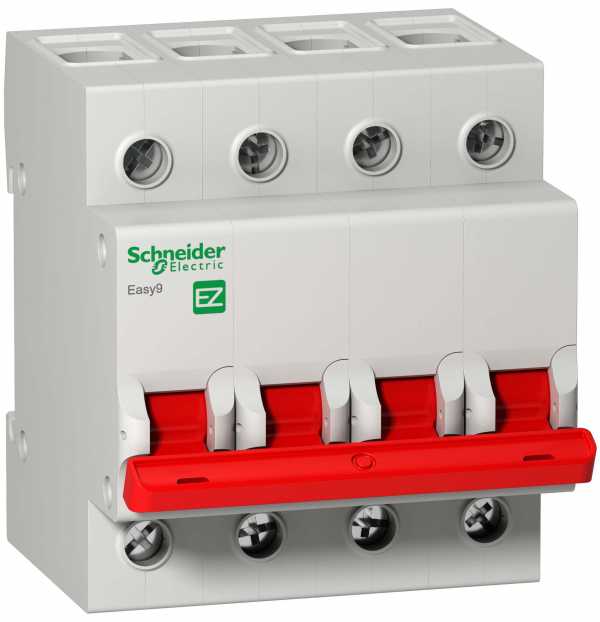

Выключатель нагрузки
Важно! Выключатель нагрузки (ВН) – коммутационный аппарат, предназначенный для отключения участка электрической цепи от электропитания. Имеет два положения: вкл. и выкл. Позволяет гасить появляющуюся при размыкании контактов дугу в специальных дугогасительных камерах. Отличаются размерами и номиналами в разы. Основная область применения – распределительные сети 6-15 кВ.
Описание
Что же такое выключатель нагрузки? По сути, это разъединитель, в котором происходит гашение дуги, возникшей в процессе отключения участка сети. Начало эры ВН положили аппараты, серийно выпускавшиеся в 50-60-е годы прошлого столетия. В них присутствовали предохранители, защищающие сеть от перегрузки и токов короткого замыкания (ТКЗ).
С началом бурного послевоенного строительства новых городов и предприятий в Советском Союзе требования к энергетике увеличились. Соответственно, увеличились и требования к ВНам. Потребовалось увеличение их отключающих характеристик. Для этого были разработаны дугогасительные камеры. Вначале они были громоздкими и располагались в отдельных отсеках. Затем конструкции уменьшали, и переключатель нагрузки стал более доступным.

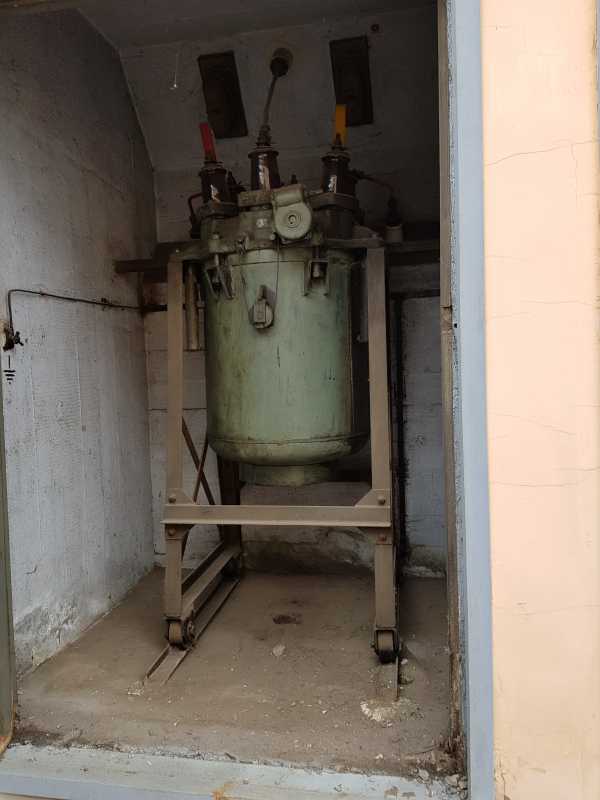

Дугогасительная камера в отдельном отсеке
Устройство ВН

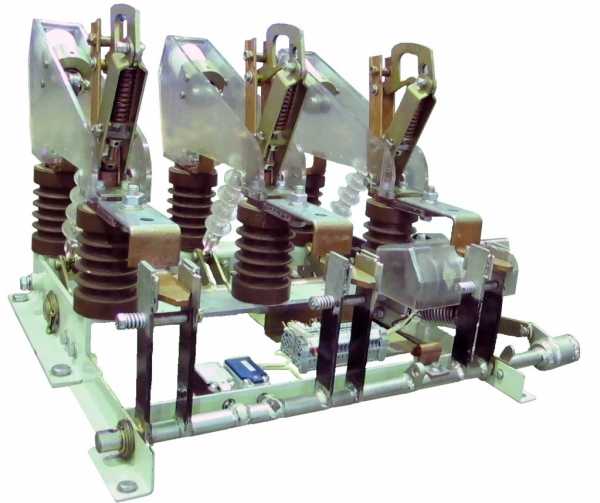

Конструктивно выключатель нагрузки представляет собой раму и вал. На раме расположены 6 опорников. К нижней части рамы закреплены три изолятора с ножами-контактами. Другие три расположены на верхней части рамы, ведают дугогашением. Рычаги вала присоединены к электроизолированным тягам. Они отвечают за движение к ножам. На концах вала расположены пружины, ускоряющие процесс размыкания контактов выключателя в момент отключения нагрузки. Кроме того, здесь же располагаются специальные резиновые прокладки. Предназначены для защиты от механического воздействия в процессе отключения.
В камерах для погашения дуги используют специальные контакты – дугогасительные. Для их изготовления используют фенопласт. Также присутствуют специальные вкладыши из полиамида дугообразной формы. Этим добиваются мягкого вхождения контактов во вкладыши.
При включении ВН сперва идёт процесс соединения контактов в дугогасительной камере, затем – ножи и главные контакты. При отключении процесс развивается в обратном направлении. В отключенном положении дугогасительные контакты должны быть зримо не соединены с камерой. Для этого в любом ВН есть специальное окошко. Через него контролируют наличие воздушного промежутка. При отключении в этом промежутке образуется электрическая дуга, и происходит выделение большого количества тепла, которое производит нагрев полиамида. В процессе нагревания вкладыши выделяют специальный газ. Этот газ и гасит образовавшуюся дугу.

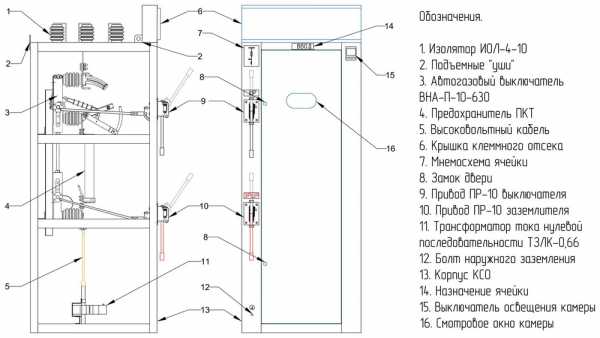

Конструктив ячейки с ВНА выключателем
Характеристики
При выборе требуемого аппарата следует обратить внимание на:
- Номинальное напряжение;
- Максимальное напряжение – обычно не более 20% от номинального;
- Рабочий ток;
- Сквозной ток – ток КЗ, не повреждающий выключатель нагрузки;
- Ток электродинамической стойкости – ТКЗ, не приводящий к механическому повреждению;
- Ток термической стойкости – ТКЗ, не приводящий к термическому повреждению;
- Исполнение привода;
- Размеры.
Разновидности
В электротехнике присутствуют различные методы гашения электрической дуги. Поэтому существует подразделение видов выключателей нагрузки:
- Вакуумные. Распространённые современные аппараты. Принцип работы основан на отсутствие возможности горения в вакууме. Ценятся за свою надёжность, долговечность и относительно небольшие размеры. Высокая цена;
- Автогазовые. Чаще всего используются электросетевыми компаниями при построении и реконструкции сети. Гашение дуги происходит газом. Газ появляется при нагревании дугой вкладышей из стеклонаполненного полиамида. Достаточно просты в эксплуатации, недороги;
Дополнительная информация. В основном в отечественных электрических сетях применяется именно автогазовые аппараты, например, ВНАп и ВНА. Выключатели нагрузки автогазовые ВНА получили наибольшее распространение.
- Автопневматические. Гашение дуги происходит за счёт сжатия воздуха. За это отвечает специальная пружина;
- Электромагнитные. Принцип работы схож с автопневматическими. Отличие в том, что под действием поля есть возможность изменить направление дуги;
- Элегазовые. Дуга гасится в специально произведённом для этого газе. Основной компонент – фтористая сера. Она в несколько раз тяжелее воздуха, что создаёт сильное препятствие для развития и распространения возникшей электрической дуги.
Бытовой выключатель нагрузки
С развитием электротехники начали появляться и выключатели нагрузки для бытовых потребителей. Они пришли на смену пробкам и простейшим разъединителям в квартирных электрических щитках. Называются автоматическими выключателями.
Автоматический выключатель
Обратите внимание! Автоматический выключатель (АВ) – это коммутационный прибор, предназначенный для отключения цепи потребителя в случае возникновения нештатной ситуации. Под нештатной ситуацией понимается появление ТКЗ, а также появление токов, превышающих номинал автоматического выключателя. Например, появление дополнительной нагрузки в сети ведёт к увеличению токов, что заставит АВ отключить перегруженную сеть. Часть устройств отрабатывает при изменении направления мощности. Включение производится в ручном режиме, после устранения причины отключения. Частое срабатывание может привести к отгоранию внутренних контактов и выходу аппарата из строя.
Классификация
- Количество полюсов:
- Однополюсные;
- Двухполюсные;
- Трёхполюсные.
- Наличие или отсутствие токоограничения;
- Исполнение устройства расцепления:
- Тепловой – предотвращает перегрузку;
- Электромагнитный – «замечает» короткое замыкание в цепи;
- Полупроводниковый – есть возможность настройки от всех аварий;
- Комбинированный.
- Типу привода:
- Ручной;
- Электромагнитный.
- Наличие или отсутствие возможности настройки времени задержки срабатывания при возникновении короткого замыкания;
- По форме исполнения:
- Стационарные;
- Выкатные (выдвижные) с корзиной;
- Неподвижные.
Выбор выключателя нагрузки
При выборе требуемого аппарата защиты необходимо понимать, какую линию он призван защищать, а именно: какая пропускная способность кабельной или воздушной линии, её сечение и длина.
Важно! Выключатели нагрузок предназначены для защиты проводов и кабелей, а не конечных потребителей. С их помощью предотвращают перегрев и возгорание кабельно-проводниковой продукции. Поэтому ток срабатывания выключателя устанавливают несколько меньшим, чем то же самое значение защищаемой линии.
Если кабель проложен с запасом или на развитие, отключающий аппарат подбирают, в зависимости от действующей нагрузки. В этом случае часто устанавливают АВ с регулируемыми значениями токов отсечки.
С учётом всего выше сказанного становится понятно, что каждого конкретного потребителя из соображений безопасности и комфорта принято «сажать» на свой автомат. Что касается сетей среднего напряжения, то здесь это закон! Хотя иногда встречаются и двойные подключения под один зажим.
Видео
Выключатели Нагрузки EKF ВН-63 и ВН-125
Это обновленный пост про выключатели нагрузки EKF. Оборудование изменилось, изменился трижды его дизайн да и EKF уже не тот, каким был в двенадцатом году, как, впрочем, и автор.
Суть всего ранее написанного сводилась к вопросу: не обманывает ли нас производитель предлагая в качестве выключателя нагрузки автоматический выключатель с неполноценными расцепителями?
Как посмотреть:
— с одной стороны мы получаем возможность совместного использования дополнительных аксессуаров, сигнальных контактов и прочего, а так же расцепителей. И вообще-то это круто.
— с другой, опираясь на опыт использования оборудования других производителей, в выключателе нагрузки ожидаешь увидеть простое устройство с мостиковыми контактами.
Вот давайте и посмотрим.

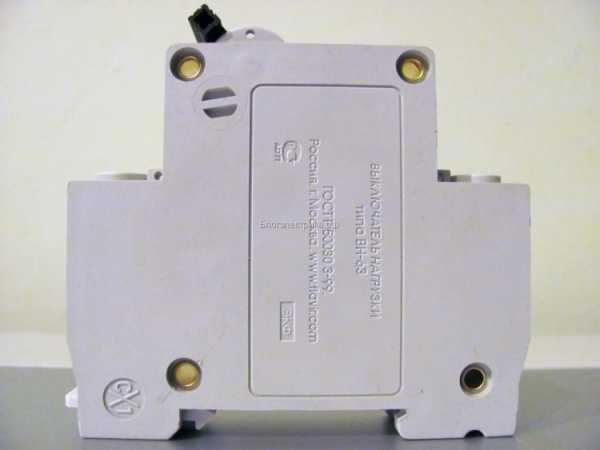

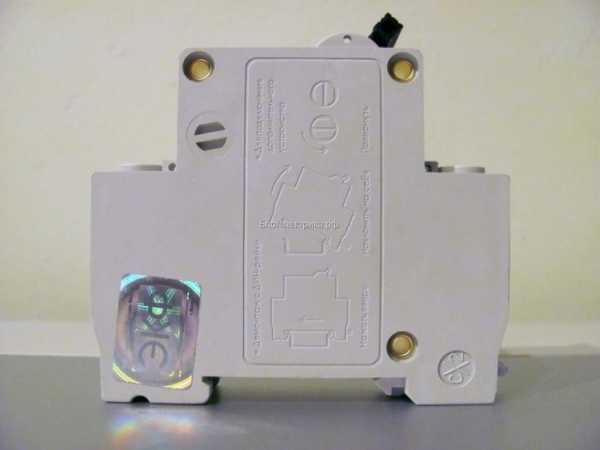

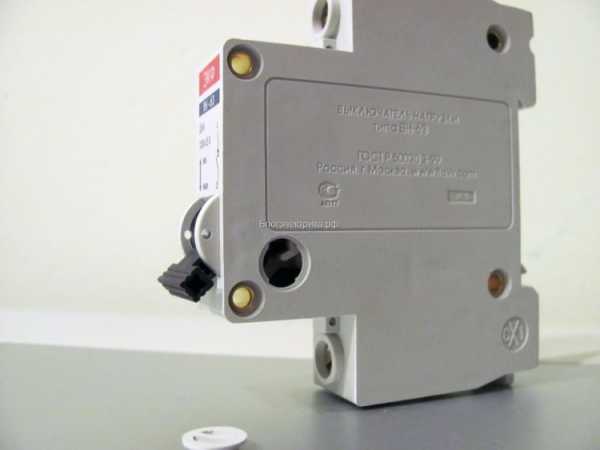

Сначала на выключатель нагрузки ЭКФ ВН-63 из прошлого

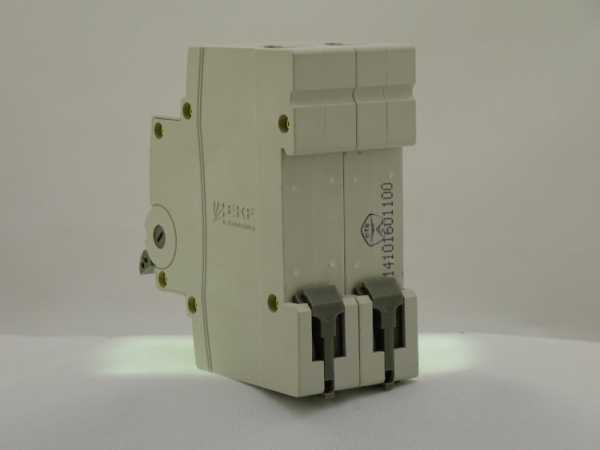

Выключатель нагрузки ЭКФ ВН-63 образца 2011-го года это автомат без теплового и электромагнитного расцепителей, но с дугогасительной камерой из 9-ти пластин и фиолетовыми вставками в зоне контактов (наверное это был газген)

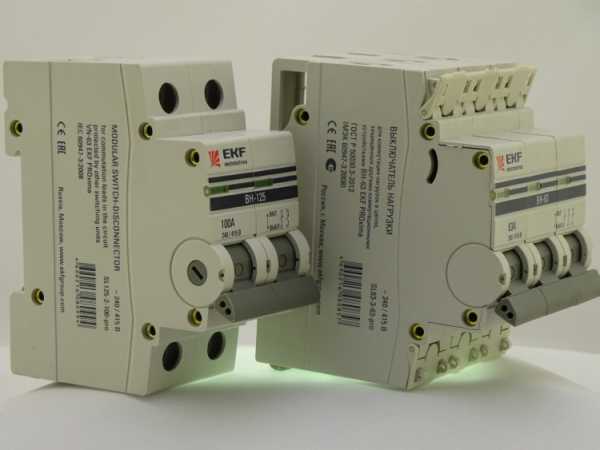

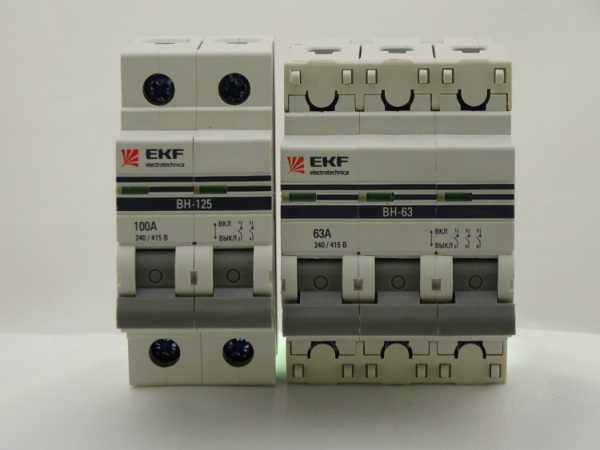

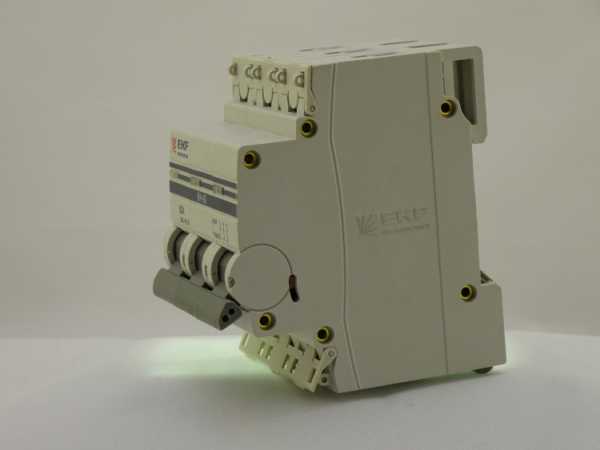

Актуальное предложение EKF по выключателям нагрузки это два устройства ВН-125 и ВН-63. Теперь можно взглянуть и на них.

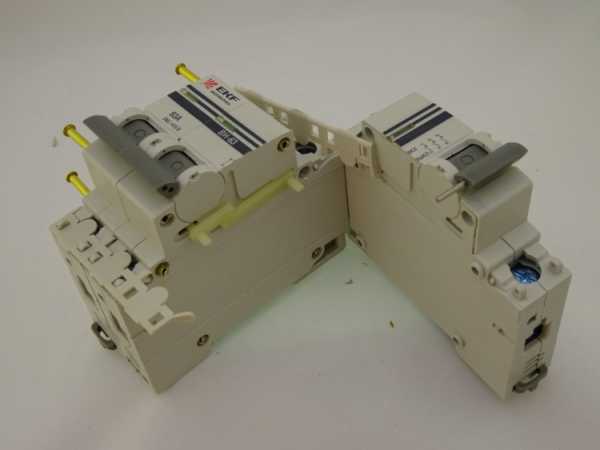

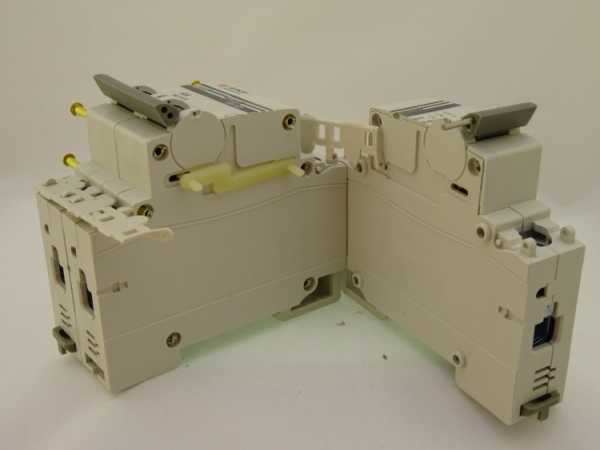

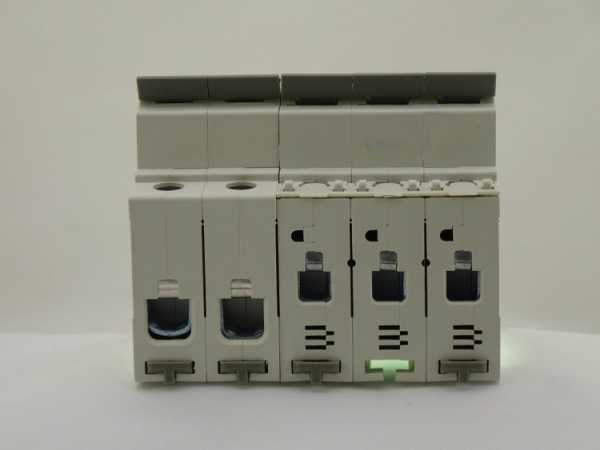

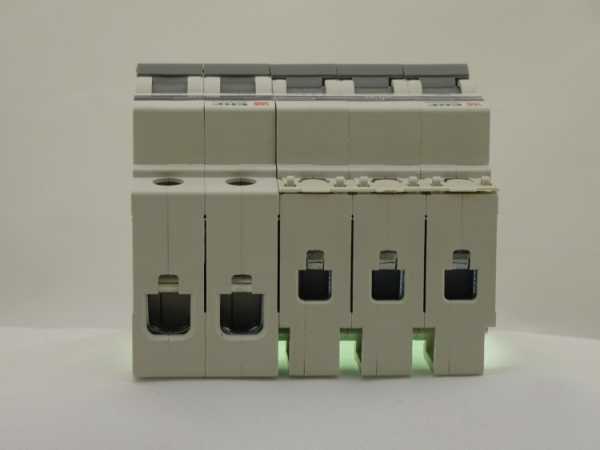

На фотографиях отчетливо видно, что расстояние от рейки до клемм у этих ВН разное. Форэва элон, как бы намекают увеличенные клеммы ВН-125. Среди модульки EKF других устройств с таким расстоянием от рейки до клемм нет.
В то время как расстояние до клемм одинаково для ВН-63, ВА47-63, ВД-100, АД-2 и АД-4, то есть все эти устройства, автоматы, дифавтоматы и узо можно соединять шинкой с ВН-63, а с ВН-125 только проводами.

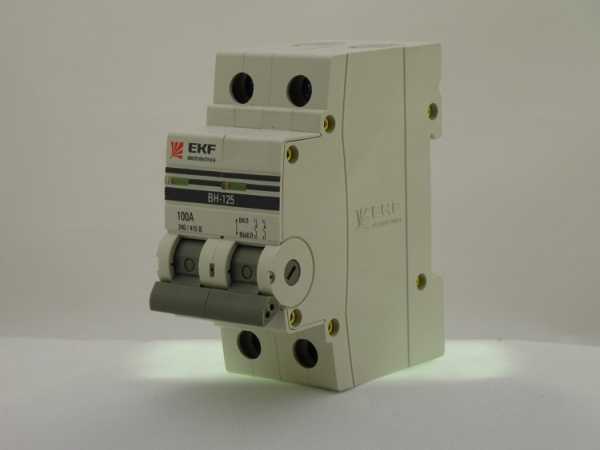

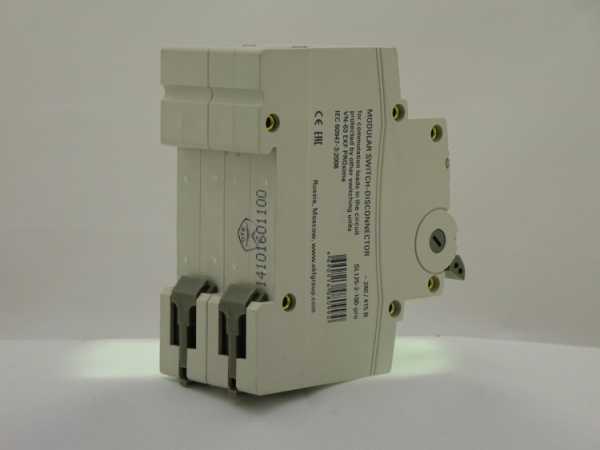

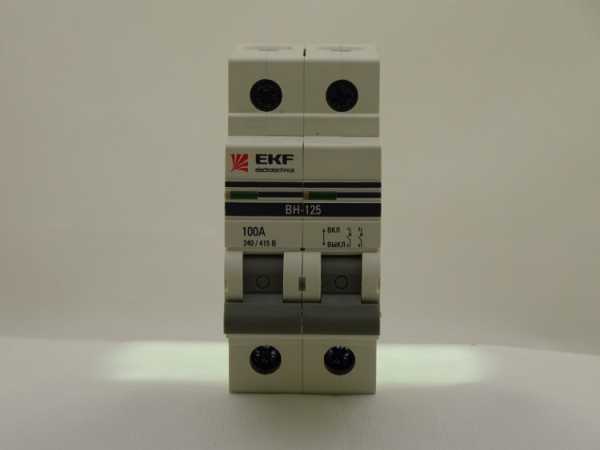

рассмотрим ВН-125 поближе, поскольку различий между двумя выключателями кроме клемм, шторок под пломбу и пары отверстий в корпусе не наблюдается. Взводятся, включаются и выключаются оба устройства одинаково легко.

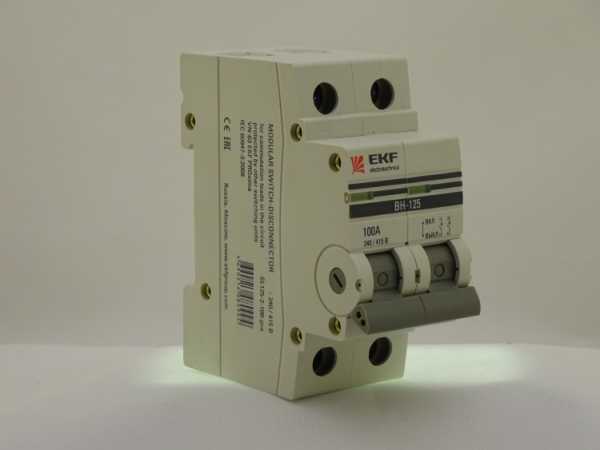

На корпусе (почему-то по английски) написано следующее: -Для коммутации нагрузок в цепях защищенных другими коммутационными устройствами.
Нас же, в большей степени интересуют внутренности

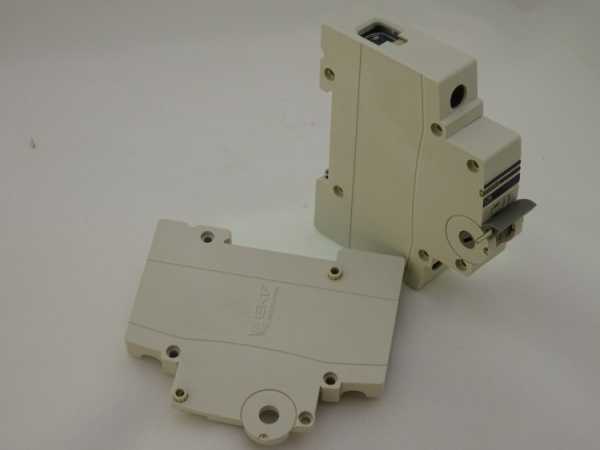

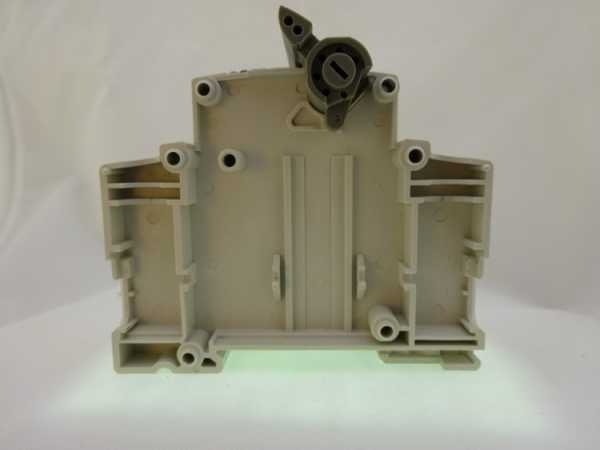

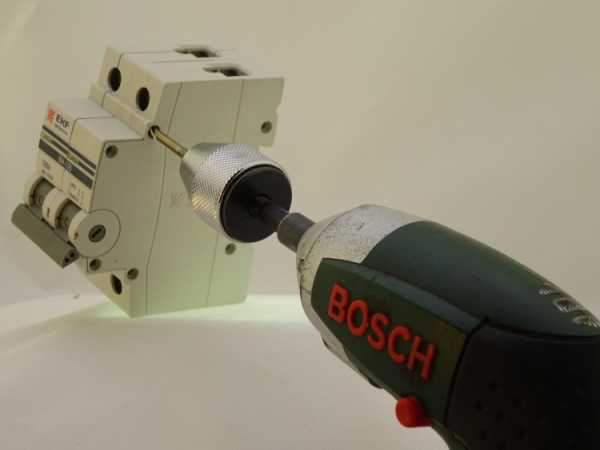

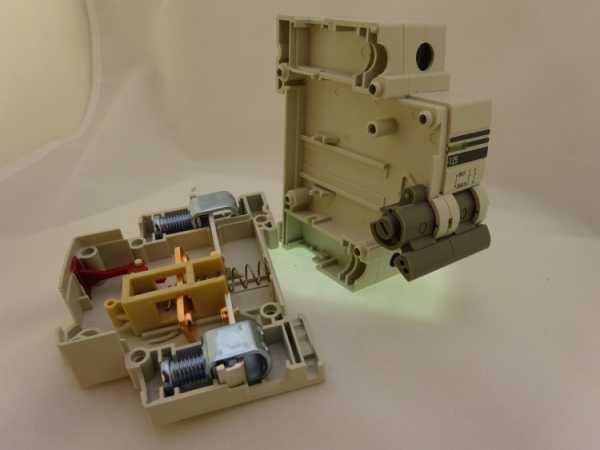

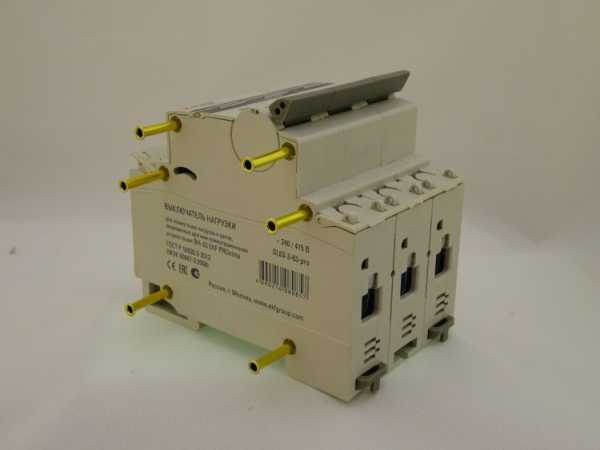

Высверливаем шесть заклепок и разбираем устройство на полюса. Связь между полюсами осуществляется только через взводную рукоятку, но в двух местах

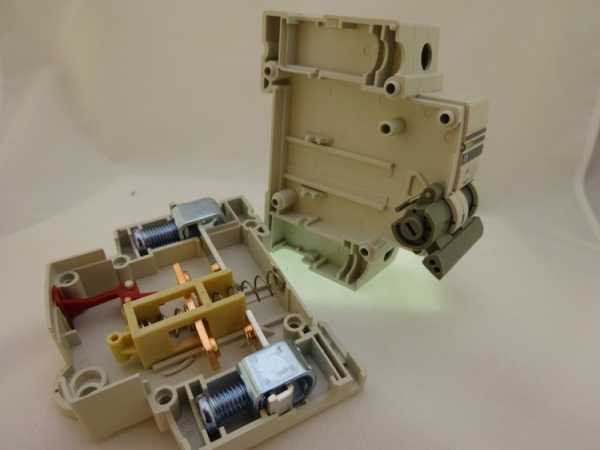

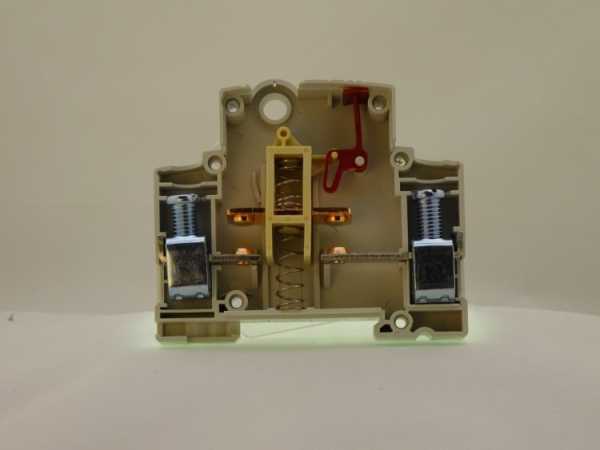

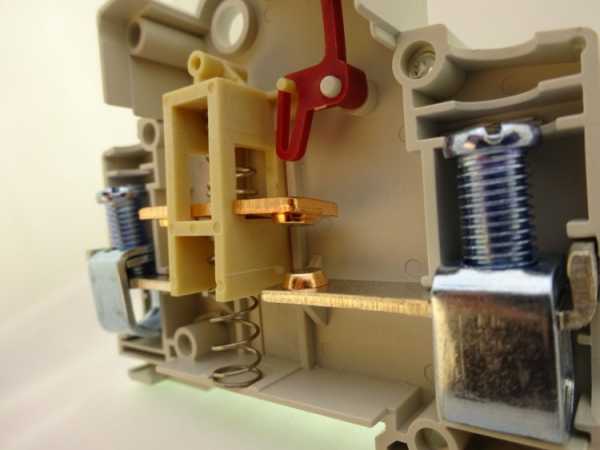

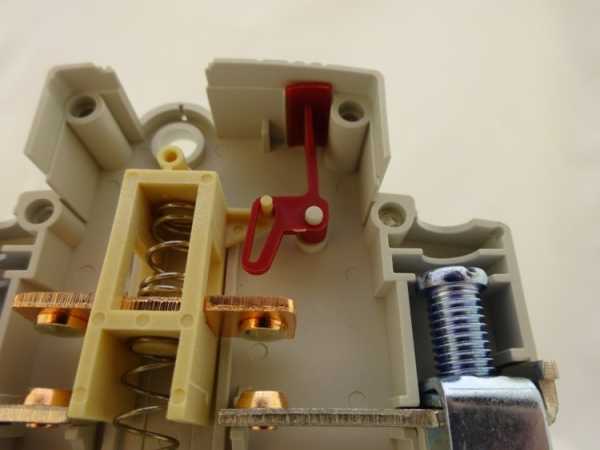

Самое же интересное, как водится, внутри

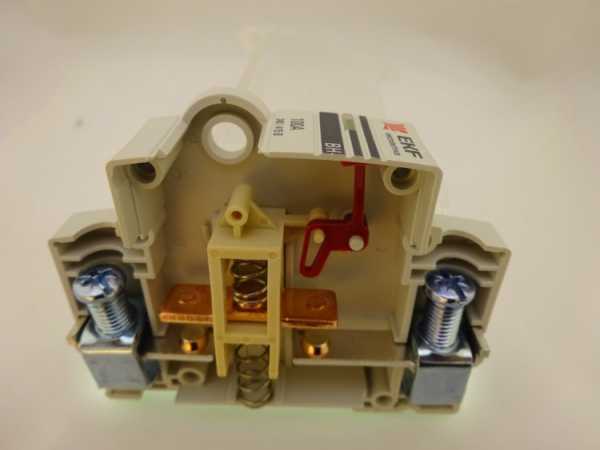

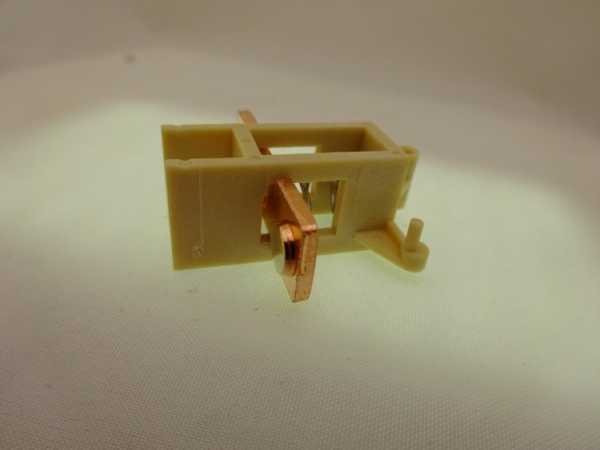

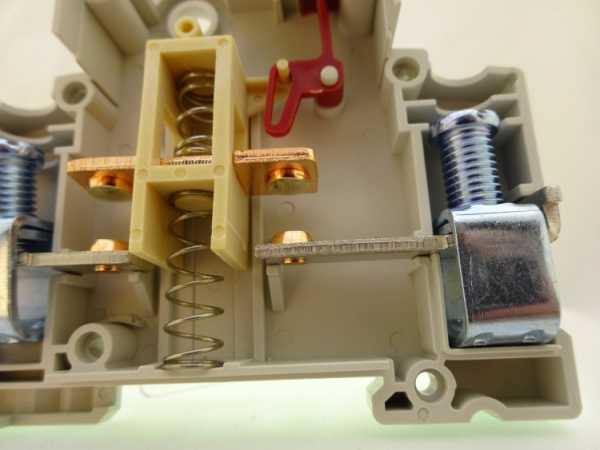

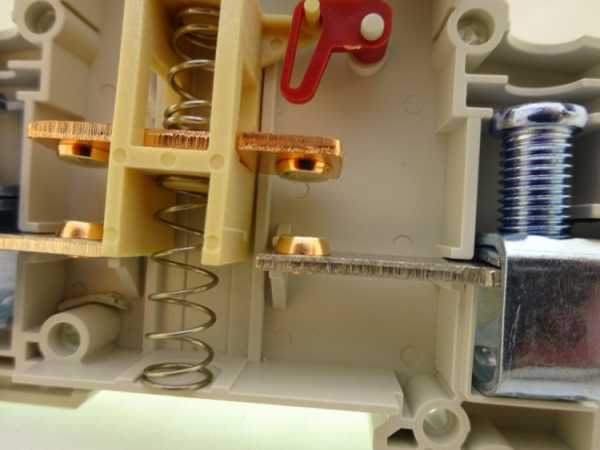

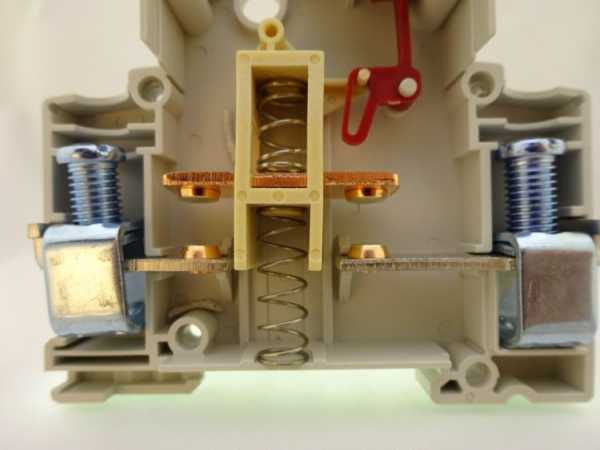

Тут один подпружиненный мостиковый контакт с большими контактными площадками и простенький флажок положения. Ничего лишнего.

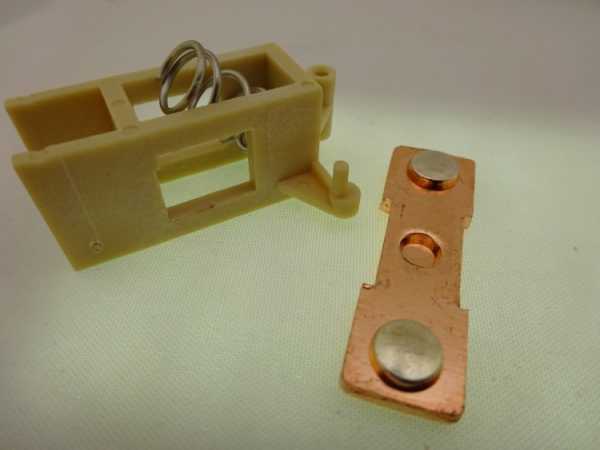

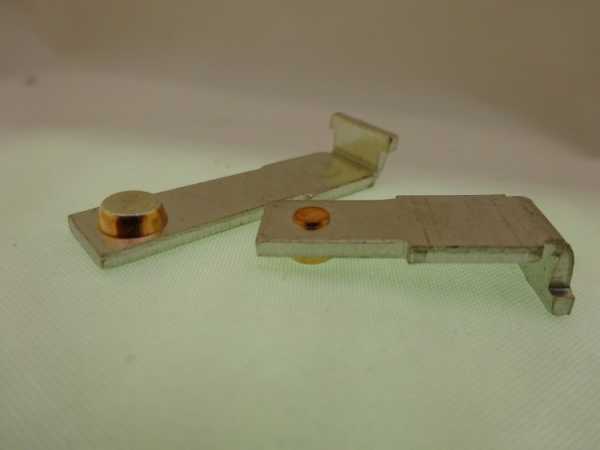

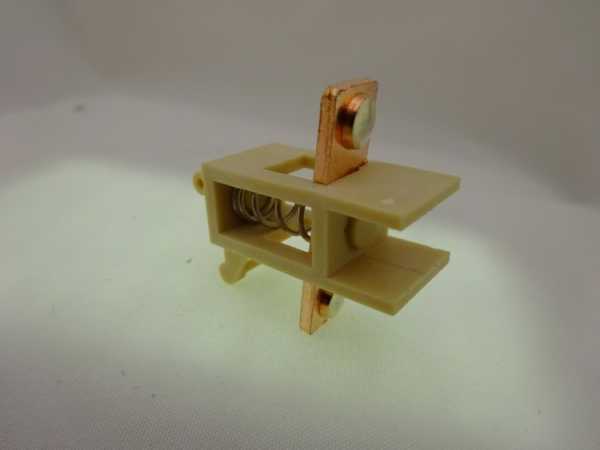

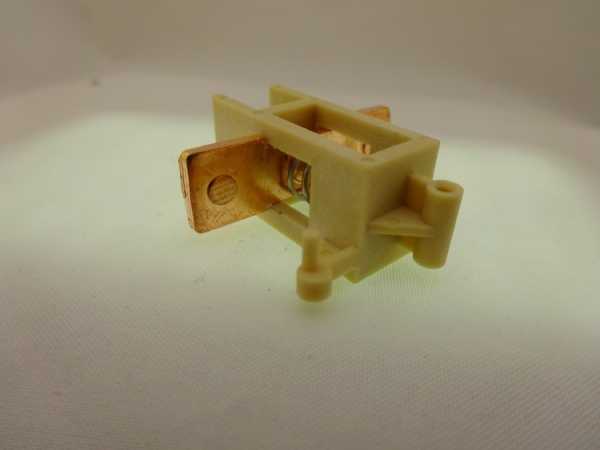

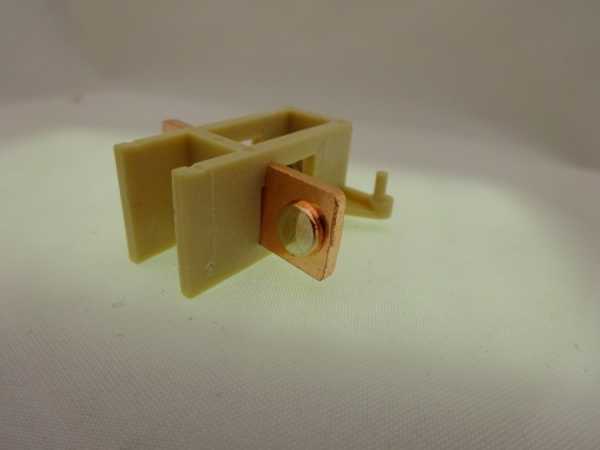

Подвижная часть моста

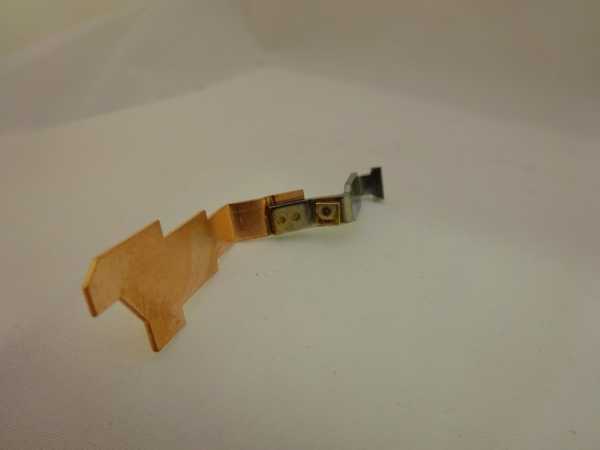

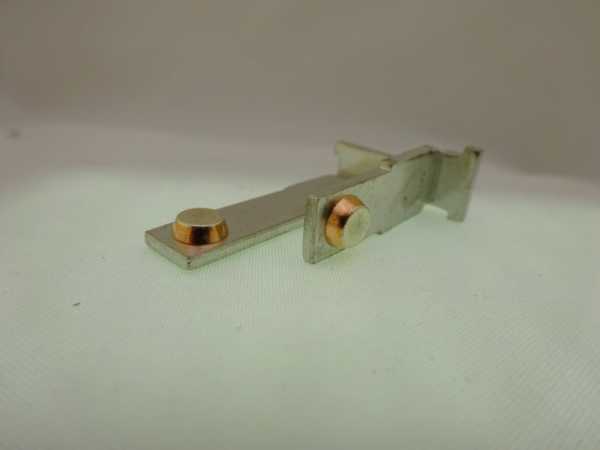

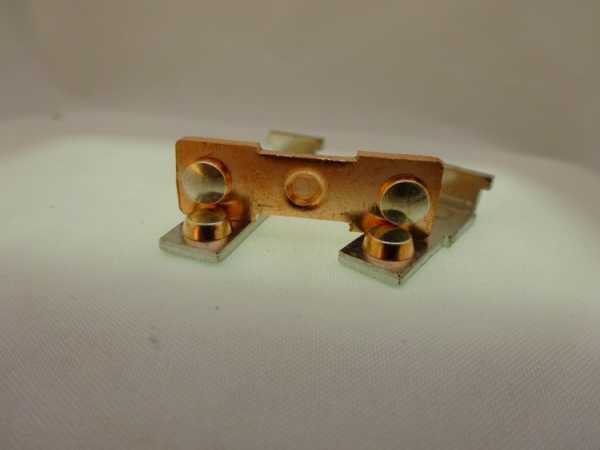

и неподвижная

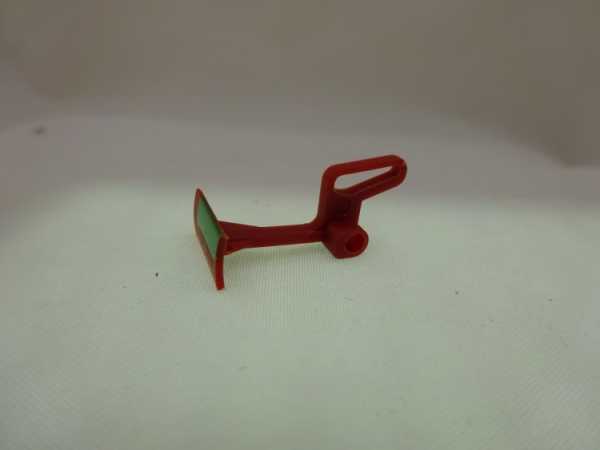

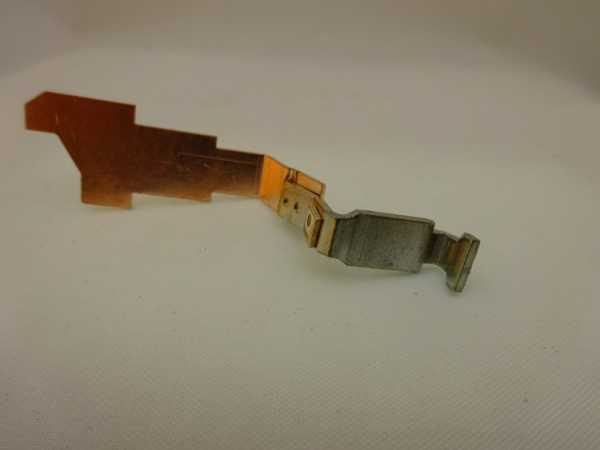

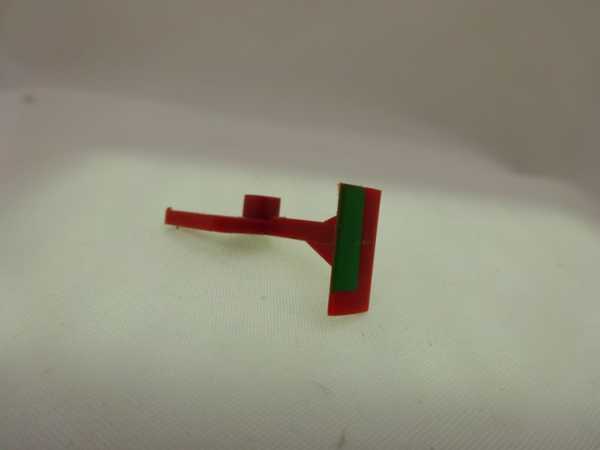

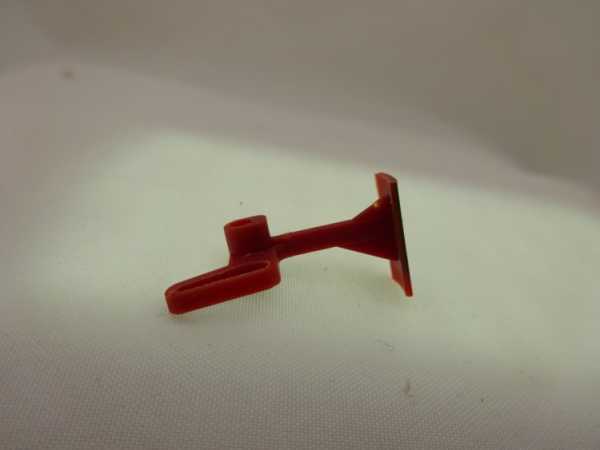

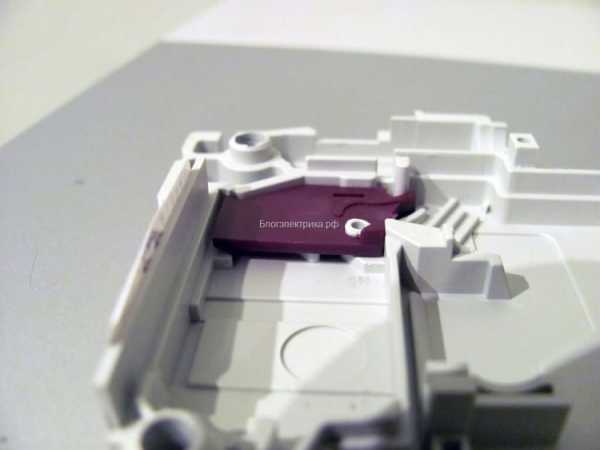

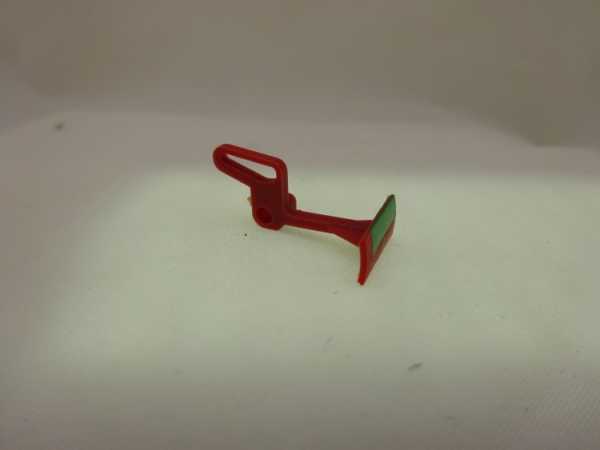

а это флажок

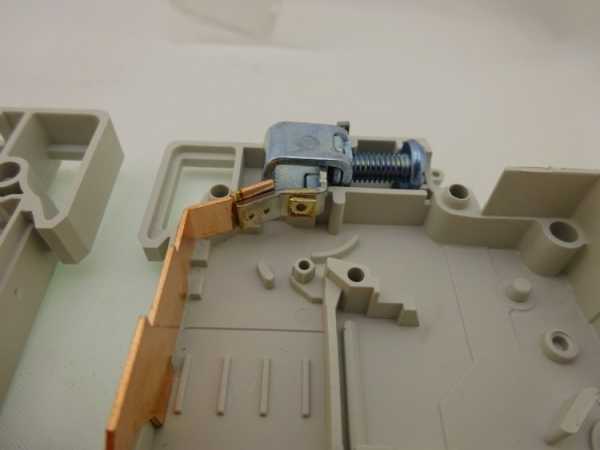

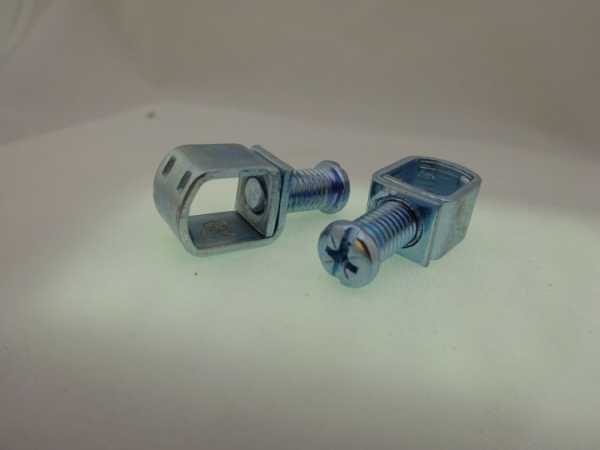

Остаются только клеммы и корпус.

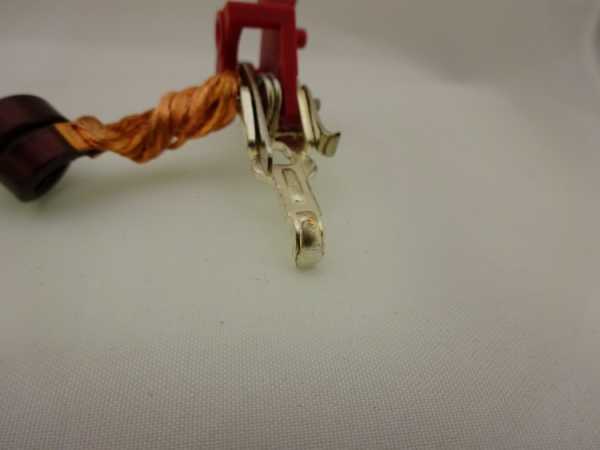

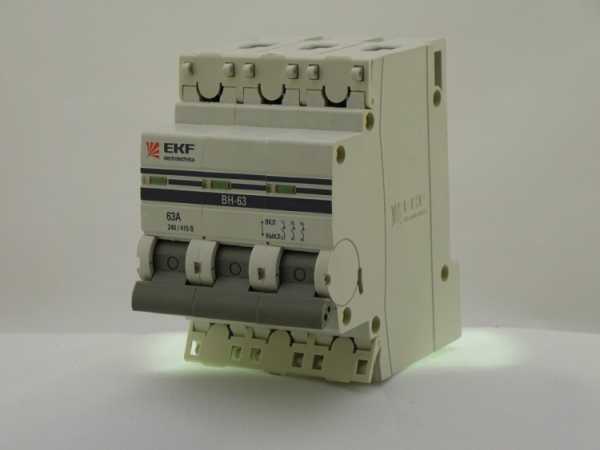

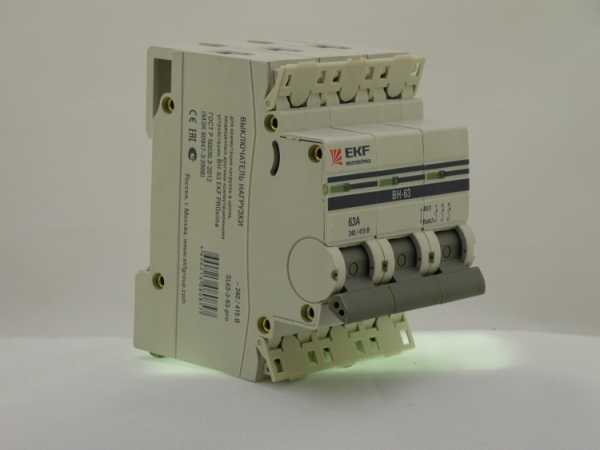

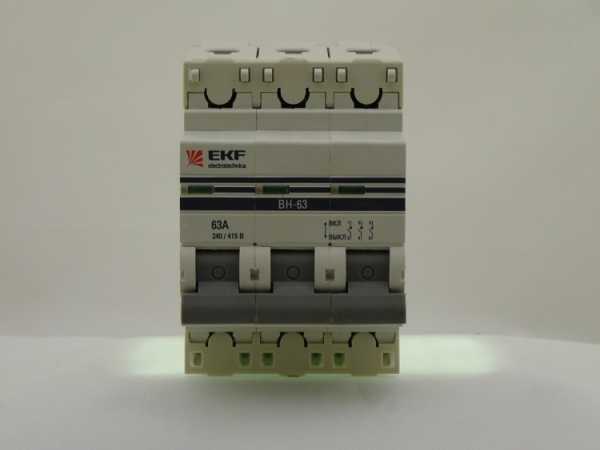

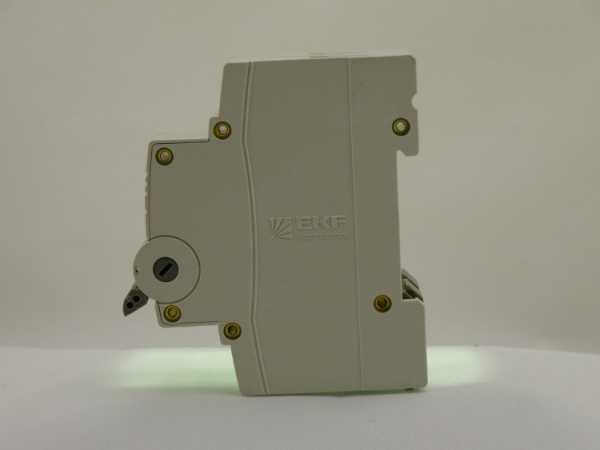

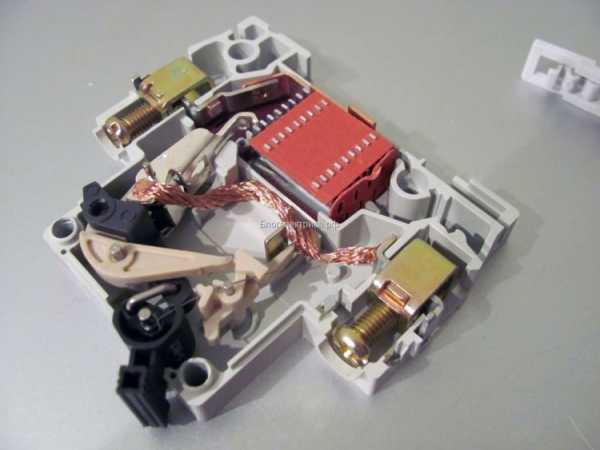

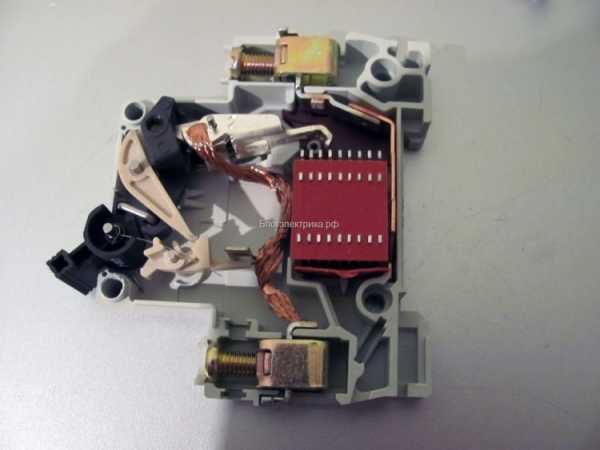

С выключателем нагрузки EKF ВН-63 все несколько иначе.
Это и не ВН-63 из прошлого и совсем не такой выключатель нагрузки как ВН-125

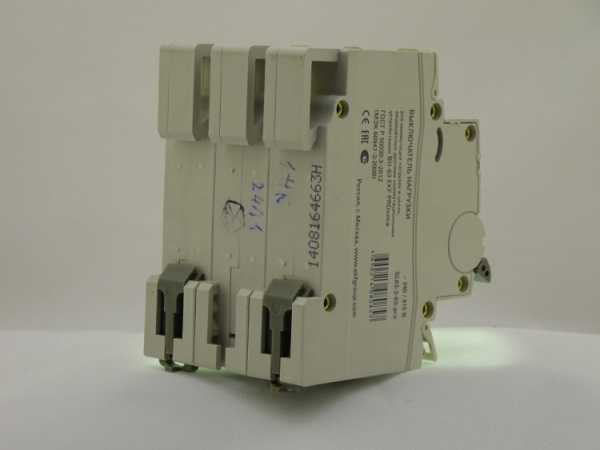

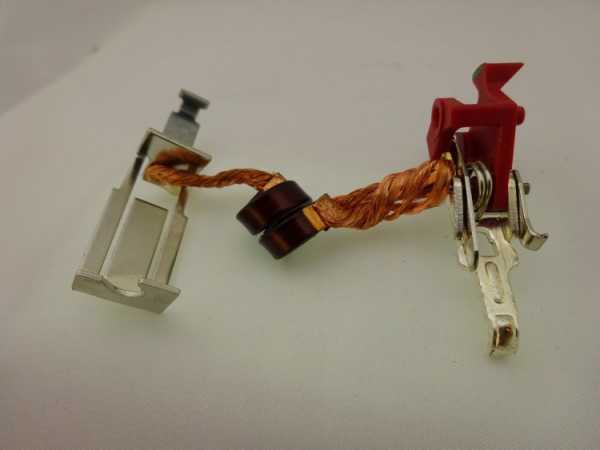

ВН-63 — устройство в корпусе модульного автомата, совместимое с аксессуарами для модульного автомата, но автоматом в полной мере не являющееся. Да и просто выключателем нагрузки его не назовешь. Это какой-то суперселективный автомат с защитой по току.

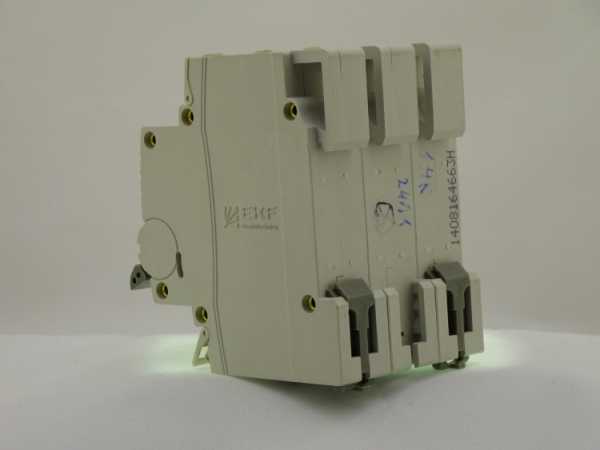

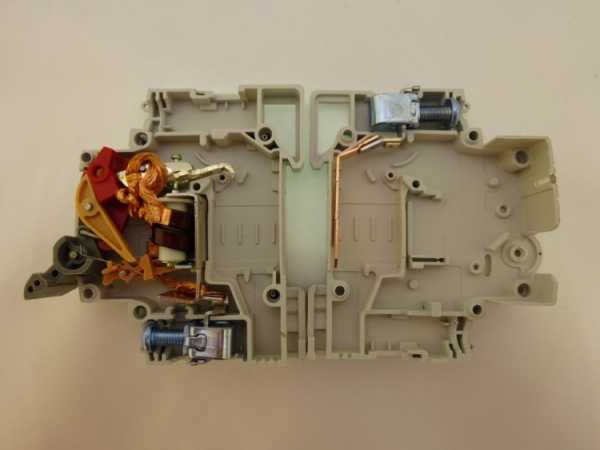

Смотрите сами:

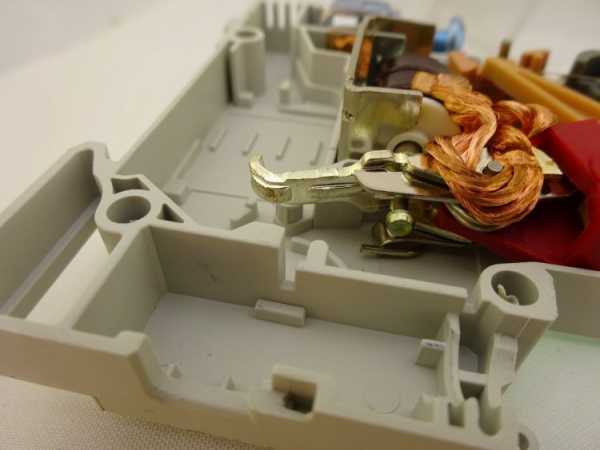

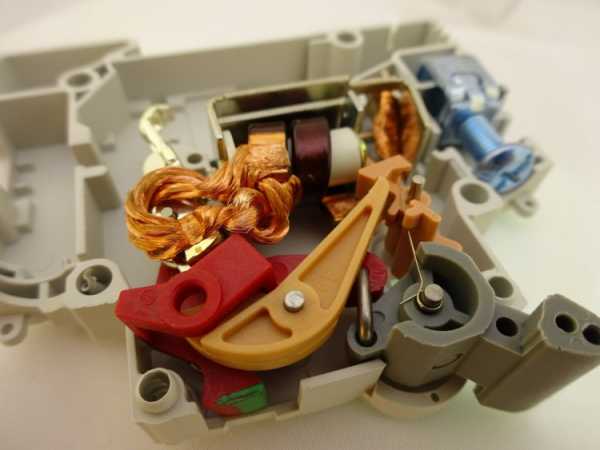

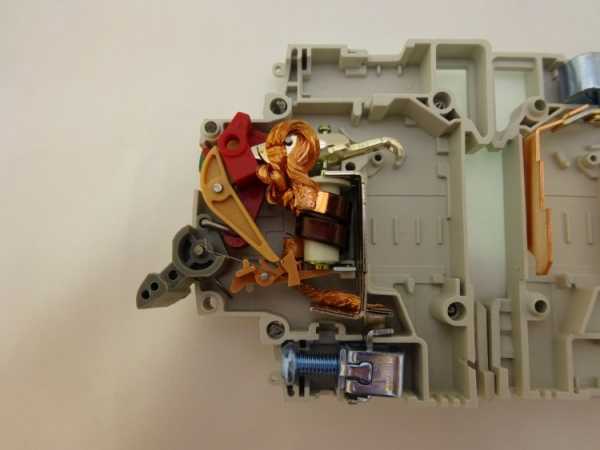

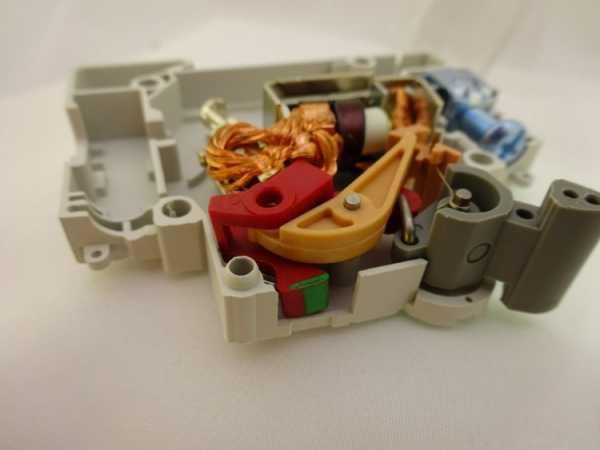

Полюса, для синхронной работы, соединены между собой шпилькой во взводной рукоятке и коромыслом между модулями воздействующим на привод механизма свободного расцепления. Как у автоматов. Да и внутри все как у автоматов, ну почти.

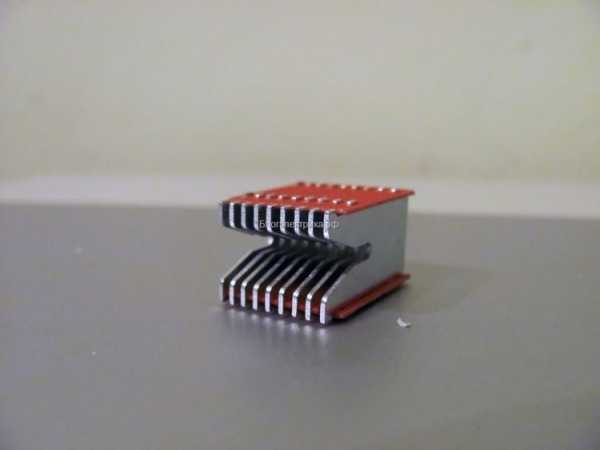

Не хватает дугогасительной камеры, опционально-газгена или металлической вставки от прогара корпуса вбок — всего того, что мы привыкли видеть в автоматах конструктива мгц32. Однако, в выключателе нагрузки EKF ВН-63 имеется электромагнитный расцепитель и, что удивительно, на контактах следы прогруза — заводских испытаний.
Но это же не автомат.
В сухом остатке пы получаем от выключателей нагрузки ЭКФ следующее:
Применяя ВН-63 получаем устройство которое можно поставить на ввод например щита вентиляции и оно не будет мешаться там как автомат, оставляя возможность в случае пожара все быстро и просто обесточить сделав это дистанционно, а также полную совместимость с остальной модулькой EKF
А ВН-125 это просто выключатель нагрузки с мостиковыми контактами, который в отличии от большинства подобных легко взводить.
Оборудование предоставлено производителем.
Спасибо.
elektrik-orenburg.ru
Выключатель нагрузки ВН-102 | АльянсЭнерго
Используются для оперативного соединения и разъединения цепи.
Основным преимуществом ВН-102 является самый надежный разрыв цепи (т.к. используются специальные мостиковые контакты) — он полностью исключает возможность перекрытия дугой по изоляции, что может произойти, например, при использовании в тех же целях автоматического выключателя.
Серия аппаратов ВН-102 не обеспечивает защиту цепи — для этого следует использовать автоматические выключатели, предохранители и выключатели дифференциального тока, однако в качестве выключателя-разъединителя она подходит идеально.
Применяются в вводно-распределительных щитах жилых и административных зданий, а также промышленных объектов.
Принцип действия выключателя нагрузки ВН-102
При смене положения рукоятки управления мостиковый контакт замыкает/размыкает цепь.
Технические характеристики выключателей нагрузки ВН-102
| Соответствие стандартам | ГОСТ Р 50030.3-99 |
| Число полюсов, Р | 1, 2, 3, 4 |
| Номинальное рабочее напряжение Un, В | 230/400 |
| Частота сети переменного тока, Гц | 50 |
| Номинальный рабочий ток нагрузки Ie, А | 20, 32, 63, 100, 125 |
| Категория применения АС | 22 В |
| Номинальный кратковременно (до 1 с) выдерживаемый ток Icw | 12Ie |
| Механическая износостойкость: — механических циклов, не менее | 8500 |
| в том числе коммутационная износостойкость — электрических циклов (AC’22, cos =0.6 ), не менее | 1500 |
| Сечение подключаемого провода, мм2 | 55 |
| Степень защиты | IP20 |
| Условия эксплуатации | УХЛ4 |
Структура условного обозначения выключателя нагрузки ВН-102
Электрические схемы выключателей нагрузки ВН-102
ВН-102 1P
ВН-102 2P
ВН-102 3P
ВН-102 4P

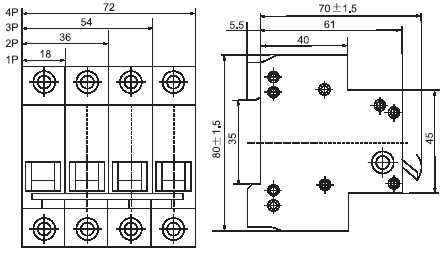

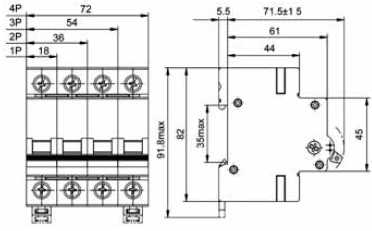

Габаритные размеры выключателей нагрузки ВН-102
ВН-102 20А-100А
ВН-102 125А
Выключатель нагрузки ВН-102 имеет следующие метки:
Консультации помогут вам в выборе продукции согласно вашим потребностям, учитывая ваши финансовые возможности.
Вы можете связаться с ними по телефону (812) 740-09-03.
Вы так же можете задать вопрос прямо на сайте.
Мы очень тщательно занимаемся нашим сайтом и хотим, чтобы на нем была вся продукция, но если вы не нашли интересующую Вас позицию — обратитесь к нашим менеджерам, они ответят на ваши вопросы и дадут исчерпывающую информацию об интересующих вас продуктах.
all-energo.ru

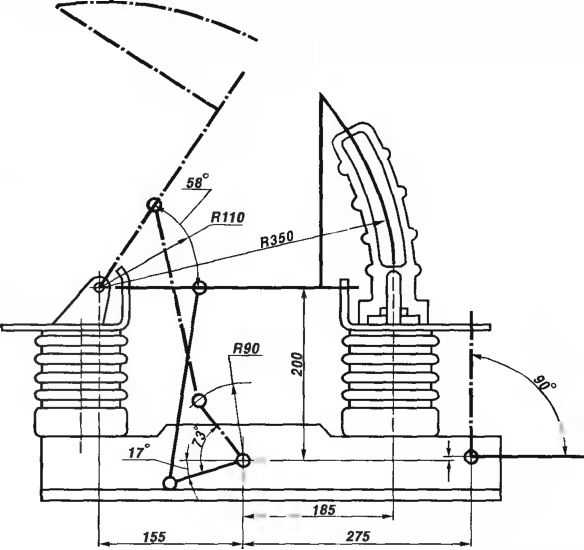

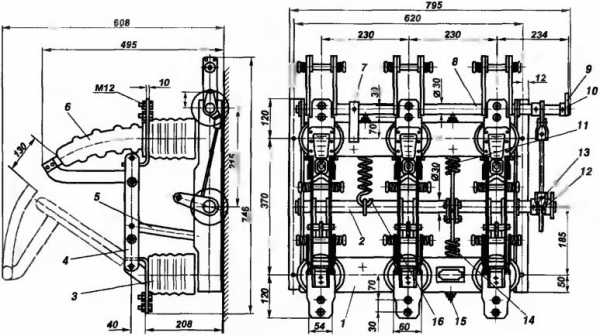

Выключатель нагрузки ВН-11УЗ (ТЗ) — трёхполюсный автогазовый выключатель в тропическом (ВН-11ТЗ) и в обычном (ВН-11УЗ) исполнениях
Движение от рычагов вала к контактным ножам передается при помощи изоляционных тяг 5. В отключенном положении подвижный дугогасительный контакт образует видимый воздушный зазор с дугогасительной камерой. При отключении между дугогасительными контактами образуется дуга. Под действием высокой температуры дуги органическое стекло выделяет большое количество газов, поток которых гасит дугу. Выключатель выполняется в двух вариантах в зависимости от присоединения привода (справа или слева), что оговаривается в заказе. При отсутствии такой оговорки поставляются выключатели с правым расположением привода. Кинематическая схема выключателя ВН-11УЗ(ТЗ) приведена на рис. 2. Выключатель нагрузки снабжен стационарными заземляющими ножами 8, представляющими собой сварной узел, состоящий из вала и приваренных к нему контактных пластин с приклепанными медными контактами. Ножи заземляют верхние или нижние главные контакты выключателя, в зависимости от расположения ножей. Вал заземляющих ножей и вал выключателя связаны блокировкой, не позволяющей включать ножи заземления при включенном выключателе и не позволяющей включать выключатель при включенных ножах заземления. При отключенном выключателе ножи можно включать и отключать. Вал заземляющих ножей и рама выключателя соединены гибкой связью 7.  Рис. 2. Кинематическая схема выключателя ВН-11УЗ(ТЗ) Технические характеристики выключателя ВН-11УЗ (ТЗ): обычное исполнение … 6-10 Номинальный ток. А 400: 200 Отключаемый и включаемый ток (при cos φ > 0,7), А 400; 200 Наибольший отключаемый ток (при cos φ > 0.7). А 630: 400 Предельный сквозной ток. кА 80 Предельный ток термической стойкости для промежутка времени 1с, кА 31,5 Частота, Гц 50 Масса выключателя, кг 70 |
atrans.in.ua
Назначение выключателей ВН
Выключатели ВН предназначены для коммутации цепей переменного тока с напряжением 3 кВ и выше во всех режимах, возможных в эксплуатации: включение и отключение номинальных токов, токов КЗ, токов х.х. силовых трансформаторов и емкостных токов конденсаторных батарей и длинных линий. Наиболее тяжелым режимом работы выключателя является включение и отключение токов КЗ.
Основные параметры
Основные параметры выключателей: номинальное напряжение, номинальный (длительный) ток, номинальный ток термической стойкости, номинальный ток отключения, номинальная мощность отключения, номинальный ток включения, полное время включения и отключения.
Номинальный ток отключения Io,hom – наибольший ток, который выключатель способен надежно отключать при возвращающемся напряжении между фазами, равном наибольшему рабочему напряжению сети. Io,hoм характеризует отключающую способность выключателя. Отключающая способность выключателя часто определяется номинальной мощностью отключения, МВ-А, трехфазного выключателя
S otk. h ом = UНОМIo,hom .
В большинстве случаев причина, вызывающая КЗ, носит временный характер. Например, в результате перенапряжения произошло перекрытие фарфорового изолятор и возникло КЗ на землю. Если причина быстро исчезла, а фарфоровая изоляция осталась неповрежденной, то при новом включении удается восстановить подачу энергии потребителю. Этот процесс называется АПВ выключателя. Применение АПВ позволяет повысить надежность энергоснабжения.
Сохранность энергетического оборудования, бесперебойность энергоснабжения, динамическая устойчивость параллельно работающих систем требует, что длительность КЗ была возможно меньшей и ограничивалась временем 0,05-0,1с. Поэтому все выключатели снабжены дугогасительными устройствами, обеспечивающими гашение,
дуги в ограниченном объеме за время несколько сотых секунды.
Полное время отключения выключателя – это время от подачи команды до момента погасания дуги во всех полюсах. Оно состоит из собственного времени и времени гашения дуги.
При включении на существующее КЗ выключатель подвергается большим механическим, тепловым и электродинамическим нагрузкам. Способность выключателя включиться на существующее КЗ характеризуется номинальным током включения.
Номинальный ток включения – это наибольший ударный ток КЗ, на который выключатель включается без сваривания контактов и других повреждений, препятствующих его дальнейшей нормальной работе. Этот ток определяется либо амплитудой 1iУД=1, 8 IHOM, либо действующим значением ударного тока за период после начала КЗ.
Время включения выключателя – это время от подачи команды на включение до завершения операции включения (посадка провода на защелку, окончание хода отделителя воздушного выключателя).
Похожие статьи:
poznayka.org
Выключатель нагрузки ВН40
Выключатели-разъединители (выключатели нагрузки) серии ВН-40 предназначены для ручной коммутации силовых электрических цепей номинальным напряжением до 660 Вольт переменного тока и 440 Вольт постоянного тока в устройствах распределения электрической энергии.
Структура условного обозначения
ВН 40 ХХХХ / 3 – 32 – У3
ВН – Выключатель нагрузки
40 – Порядковый номер разработки
ХХХХ – Условное обозначение теплового тока: 125, 160, 200, 250, 315, 400, 630, 1000 А
3 – Количество полюсов главной цепи: 3 – три полюса; 4 – четыре полюса
32 – Обозначение степени защиты по ГОСТ 14254 – IP32
У3 – Климатическое исполнение и категория размещения по ГОСТ 15150-69
Технические характеристики выключателя нагрузки ВН40
Выключатели рассчитаны для работы при напряжении:
- не более 440 Вольт постоянного тока;
- не более 660 Вольт переменного тока частотой 50 и 60 Герц.
Степень защиты IP32 со стороны привода по ГОСТ 14254.
Количество коммутируемых электрических цепей до 4-х.
Допускается присоединение внешних алюминиевых и медных проводников к контактным выводам аппарата с помощью резьбовых соединений.
Температура окружающей среды от минус 60 до плюс 40ºС.
| Характеристики | ВН40-125 | ВН40-160 | ВН40-200 | ВН40-250 | ВН40-315 | ВН40-400 | ВН40-630 | ВН40-1000 | |
|---|---|---|---|---|---|---|---|---|---|
| Тепловой ток выключателя-разъединителя | 125 | 160 | 200 | 250 | 315 | 400 | 630 | 1000 | |
| Номинальное рабочее напряжение главной цепи переменного тока, В постоянного тока, В | 660, 380 440, 220 | ||||||||
| Номинальное напряжение изоляции, В | 800 | ||||||||
| Номинальная частота переменного тока | 50 и 60 Гц | ||||||||
| Категории применения | АС-21, АС-22, АС-23, DC-21, DC-22, DC-23 | ||||||||
| Механическая износостойкость, циклы ВО | 25000 | 16000 | |||||||
| Коммутационная износостойкость, циклы ВО | 1000 | ||||||||
| Номинальный условный ток короткого замыкания, кА износостойкость, циклы ВО | 50 | ||||||||
| Номинальный ток, А | 380 В АС21 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | 1000 |
| 660 В АС21 | 125 | 160 | 160 | 200 | 315 | 400 | 500 | 1000 | |
| 220 В DС21 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | 1000 | |
| 440 В DС21 | 125 | 160 | 160 | 200 | 315 | 400 | 500 | 1000 | |
| Усилие переключения, Н | 40~60 | 65~100 | 75~120 | ||||||
www.elaparat.ru
Выключатель нагрузки ВН-32 | АльянсЭнерго
Выключатель нагрузки ВН 32 служит для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании,а также для выполнения функций разъединения.
Выключатель-разъединитель ВН 32, благодаря своей конструкции (двойной разрыв цепи), позволяет практически исключить пробой и перекрытие дугой по изоляции, даже при длительной эксплуатации и сильном загрязнении.
Он предназначен для коммутации смешанных активных и индуктивных нагрузок, уже защищенных от сверхтоков другими коммутационными аппаратами. Аппарат допускает коммутацию электрических цепей при умеренных перегрузках.
Область применения ВН-32 –учетно-распределительное оборудование жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрической цепи (например, в этажных щитах вместо пакетных выключателей).
Выключатель-разъединитель ВН-32 не имеет собственного потребления электроэнергии и является электромеханическим устройством ручного управления. Предусмотрено одно-, двух-, трех-, четырехполюсное исполнение.
Особенности и преимущества выключателя нагрузки ВН-32
- Материал корпуса – самозатухающий пластик.
- Контакты, подвижные и неподвижные – выполнены из серебросодержащего материала, это увеличивает ресурс контактов, увеличивает срок службы и снижает переходное сопротивление контакта, уменьшает потери.
- Надежная конструкция, обеспечивающая замыкание цепи даже при длительной эксплуатации и сильном загрязнении.
- Насечки на контактных зажимах – предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. При этом снижается переходное сопротивление контакта и, как следствие, потери. Кроме того увеличивается механическая устойчивость соединения.
- Повышенная прочность механизма управления.
- Индикация положения контактов, жестко связанная с подвижным контактом.
Технические характеристики выключателя нагрузки ВН-32
- Соответствуют стандартам: ГОСТ Р 50030.3-99, ТУ 02 АГИЕ.642416.020
- Номинальное напряжение частотой: 50 Гц, В 230/400
- Номинальный рабочий ток Iе, А: 20, 25, 32, 40, 63, 100
- Номинальный кратковременно-допустимый ток при t=1 с 15 Iе
- Категория применения АС: 22 В
- Число полюсов: 1, 2, 3, 4
- Условия эксплуатации: УХЛ4
- Степень защиты выключателя: IP 20
- Электрическая износостойкость, циклов В-О, не менее: 10 000
- Механическая износостойкость, циклов В-О, не менее: 20 000
- Максимальное сечение присоединяемых проводов, мм2: 35
- Наличие драгоценных металлов (серебро), г/полюс: 1,2
- Масса 1 полюса, не более, кг: 0,13
- Диапазон рабочих температур, °С: –40 ÷ +50
Возможные спецификации
ВН-32 1Р, ВН-32 2Р, ВН-32 3Р, ВН-32 4Р
