Столярный верстак своими руками

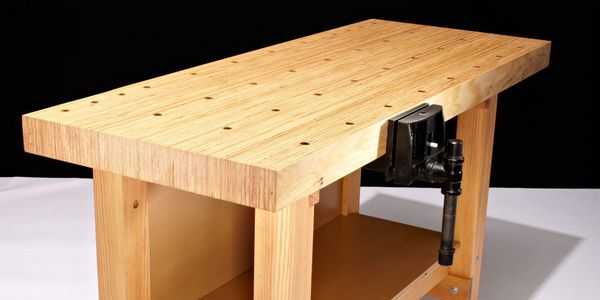

Прочная и простая конструкция с четкими линиями и приятными пропорциями. Чтобы сделать столярный верстак своими руками специальных знаний не нужно, а вот хороший инструмент понадобится. Столешница имеет четыре ряда отверстий для установки упорных элементов. В сочетании с другими аксессуарами (стендовые упоры, кулачковый рычаг остановки, горизонтальные тиски и прижимы, которые обеспечивают вертикальное давление) на нем можно обрабатывать заготовки практически любой формы. На пошаговых фото показаны основные этапы сборки, более подробную инструкцию можно посмотреть на сайте первоисточника, ссылка указана под галереей.

Источник фото www.popularmechanics.com/home/interior-projects/how-to/g2051/how-to-build-a-workbench

Заключительный этап сборки, это установить столярные тиски для верстака своими руками, в данном случае из металла. Вначале нужно измерить ширину крепления, тиски иногда нуждается в ремонте или регулировке, поэтому оставьте небольшой запас 10 – 15 мм с каждой стороны. Затем дрелью и стаместкой сделайте паз. Чтобы при работе не повредить верстак, выпилите прокладки из фанеры, дальше весь процесс показан на пошаговых фото.

Источник фото paulsellers.com/2012/06/making-the-workbench-15/

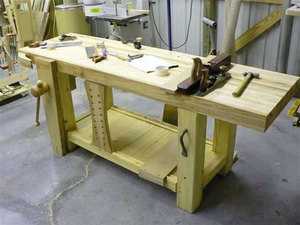

Деревянный верстак своими руками

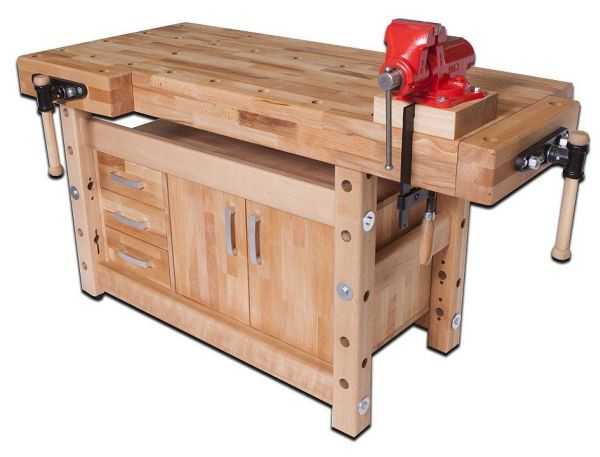

Хороший вариант, если вам нужен надежный деревянный верстак для работы. Столярный стол по сути, это система, то есть комплекс механизмов, идеально подогнанных под себя. Верстак должен быть достаточно тяжелым, чтобы не двигался, пока вы работаете, и достаточно жестким, чтобы выдержать большую нагрузку. На пошаговых фото показано, как из доступных пиломатериалов и при помощи обычных столярных инструментов построить классический деревянный верстак.

Источник фото www.instructables.com/id/Building-a-real-woodworkers-workbench/?ALLSTEPS

Кассетный стол верстак своими руками

Прочный и удобный кассетный стол верстак, для тех, кто не собирается выкладывать свои денежки за столярный стол, который можно сделать самостоятельно. Чтобы построить верстак, который лучше всего подходит для вас, определите правильные пропорции. Ячеистое основание делает столешницу очень прочной, также необходимо правильно рассчитать размеры, чтобы удобно было размещать вспомогательное оборудование. Кстати, не забудьте заранее рассчитать, где оно будет крепиться. Этот верстак обойдется вам относительно недорого, а порядок сборки показан на красивых картинках.

Источник фото www.wikihow.com/Build-a-Torsion-Box-Workbench-Top

Стандартный столярный верстак: порядок сборки

Мысли о том, чтобы сделать свой столярный верстак своими руками возникает после первой изготовленной самостоятельно деревянной полки или табурета. Идея практичная и вполне реализуемая. Самодельный верстак сэкономит кучу времени и значительно расширит ваши возможности в столярном деле.

Главное, найти место, конечно, идеально иметь свою мастерскую, например, в гараже, в крайнем случае, можно оборудовать рабочее место и дома, например, сделать откидной вариант верстака. Конечно, в этом случае возможности для работы будут ограничены, не очень удобно, когда к столу можно подойти только с одной стороны.

Итак, делаем стандартный столярный верстак своими руками.
Размеры каждый выбирает себе самостоятельно, типовые, это ширина 700 – 1200 мм, длина 1500 – 2000 мм. Высоту, естественно, необходимо подогнать под свой рост, можно сделать и с регулировкой, но это может отразиться на прочности изделия.

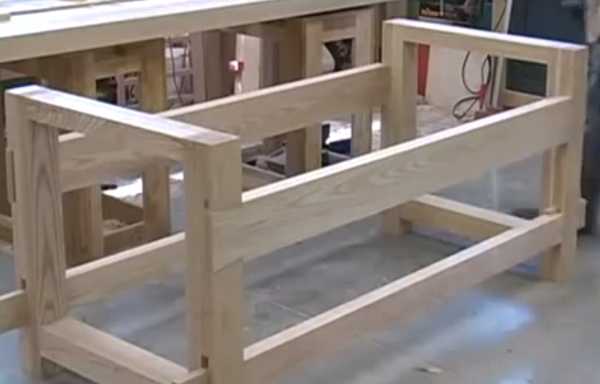

Собираем ножки.
С помощью клея и шурупов собираем опорные брусья, склеивая их в противоток волокон древесины.
Соединяем горизонтальные и вертикальные элементы шип в паз.
Чтобы можно было «подтянуть» конструкцию, шлицевые стыки замыкаем клином.
Монтируем в пазы вертикальные и горизонтальные перемычки (достаточно просто посадить на клей).

Делаем нижнюю полку из брусьев для столярного инструмента.
Изготавливаем столешницу, которую можно усилить саморезами.
Укладываем столешницу на горизонтальные поперечины.
По центру столешницы делаем технологический паз.
Станину необходимо усилить силовыми поперечинами, так конструкция будет более жесткой.
Покрываем поверхность столярным лаком.
В завершении устанавливаем столярные тиски, место для них необходимо подготовить заранее.

И еще, если позволяет место, стол устанавливайте таким образом, чтобы его можно было обойти со всех сторон, если поставить у стенки, возможности мастера для работы сильно ограничиваются.

Источник фото: obinstrumente.ru/ruchnoj-instrument/stolyarnyj-verstak-svoimi-rukami.html

Самодельный верстак столярный

Для такой конструкции необходимо подходящее помещение. Этот самодельный верстак столярный из белого дуба автор изготовил за 10 дней. Столешница сделана из склеенных досок, что обеспечивает дополнительную прочность. На пошаговых фотографиях видно, что передний блок расположен в 2-х широких пазах и тоже посажен на клей. В общем, клея вам понадобится литров пять и струбцины, чем больше, тем лучше. Конструкция получается довольно тяжелой, поэтому на заключительном этапе, когда стол нужно будет переворачивать, без помощника не обойтись.

Источник фото zachmannfamily.com/workbench

Простой стол верстак своими руками

Возможно, вы профессионально не занимаетесь столярным делом, но даже для изготовления обычных домашних поделок можно соорудить такой простой стол верстак своими руками, пригодится в любом случае. Конструкция, как видите, очень простая, но вполне надежная для небольших столярных работ.

Источник фото www.wilkerdos.com/2014/01/diy-workbench/#prettyPhoto

Верстак универсальный своими руками

Большинству из нас рабочее место необходимо только для того, чтобы иногда отремонтировать стул или сколотить полку на кухню. Поэтому часто в качестве верстака служит табуретка или кухонный стол, а инструменты, которыми редко пользуемся, порой хранятся в самых неожиданных местах.

Короче, вам необходимо надлежащее место для работы и хранения инструментов, то есть универсальный верстак, и здесь вы можете узнать, как его изготовить своими руками. Ваше рабочее место должно иметь ключевые качества, такие как прочность, жесткость рабочей поверхности, мощности для проводных инструментов или зарядных устройств, полки для хранения инструментов и аксессуаров, а также колесики для мобильности. Для надежности все упорные соединения укрепляются металлическими кронштейнами, а также в раму под столешницей добавляется третья горизонтальная перекладина по центру. Коробка столешницы снизу закрывается листом фанеры. Может показаться странным, но такой дизайн также способствует улучшению жесткости рабочей поверхности. Обратите внимание, что колесики крепятся между ножками стола, чтобы сбалансировать нагрузку. Коробку удлинителя прикручиваете под козырьком столешницы. Универсальный верстак готов.

Источник фото www.artofmanliness.com/2012/04/04/how-to-make-a-work-bench/

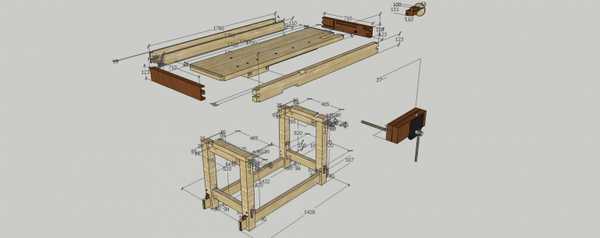

Еще вариант верстака, схема

только здесь соединения “ласточкин хвост”

Источник фото 2x4woodworking.com/workbench-stol-stolarski-z-bukowych-schodow/

Столярный стол своими руками

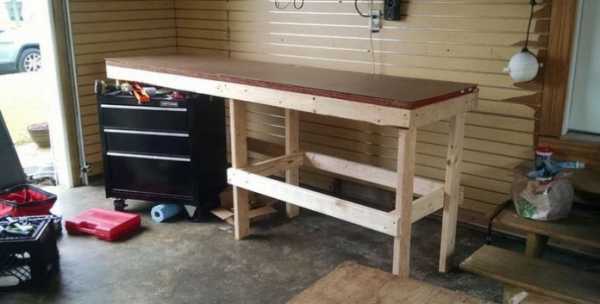

Экономный вариант – столярный стол своими руками. Для изготовления необходимы доски для каркаса, практической из любой древесины, бруски для ножек и перекладин и два листа фанеры. Порядок сборки такой же, как обычного стола, только для жесткости необходимо добавить дополнительные доски и усилить столешницу. На рабочую поверхность неплохо положить лист оргалита, удобно в том плане, что по необходимости его можно менять. Под столом можно пристроить мобильный ящик для инструментов.

Источник фото mainavi.ru/dom/verstak-svoimi-rukami/

Вот еще похожий пример, длинный столярный стол из досок 2×4, это если вам нужно что-то стабильное и достаточно прочное. Хотя по стоимости он дешевле и крепче, чем вы можете купить. В инструкции на сайте автора вы можете ознакомиться с поэтапным процессом о том, как реплицировать этот проект и даже прочитать несколько советов о том, как сэкономить много времени!

Процесс изготовления детально показан на пошаговых фото.

www.novamett.ru

каковы стандартные размеры и чертеж, стоит ли делать из дерева, какие требования к универсальной модели

Наверняка, каждому мужчине в юношестве на уроках труда не раз приходилось мастерить некий предмет из дерева, простаивая не один час за подобным устройством.

Вот и сейчас, став взрослым, и создавая прекрасные и практичные работы из дерева, вы задумались над приобретением собственного столярного верстака. Мой вам совет, не стоит тратить деньги, лучше потратьте немного личного времени, получив взамен качественное «рабочее место».

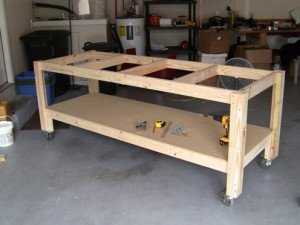

Виды: простой, мобильный, составной, универсальный

Итак, что же такое «столярный верстак»? Это устойчивый, добротный стол (зачастую выполнен из дерева), предназначение которого кроется в обработке всевозможных изделий при помощи ручного и механизированного инструмента.

Если вы всерьез задумались над изготовлением верстака, стоит обратить внимание, что их бывает несколько видов:

простой стационарный (плотницкий)– его конструкция довольно примитивна и над созданием такого экземпляра не придется заморачиваться. Вот только есть одно «НО».
Ваше сооружение будет «привязано» к одному месту и впоследствии вы не сможете сдвинуть громоздкую конструкцию даже на малое расстояние. На данной поверхности вы с легкостью сможете обработать массивные деревянные заготовки и тяжелые доски с брусьями;
мобильный – эдакий мини-вариант «скромных» размеров (70х80), весом до 40 кг. На нем вмещаются лишь некрупные предметы, требующие мелкого ремонта. Детали закрепляются деревянными зажимами;
составной – наиболее сложный вариант, смастерить который в домашних условиях будет практически невозможно. Он состоит из многих схемных частей. Такую конструкцию можно уменьшить в размерах за счет небольшой толщины материала. Облегчат транспортабельность и складные ножки с откручивающейся столешницей. Любому столу спустя какое-то время свойственно расшатываться. Так вот, в складном изделии можно просто затянуть монтажные болты, не беспокоясь над укреплением шурупами и гвоздями;
универсальный – пригож для работ, как с деревом, так и с металлом. Столешницу укрепляют металлической лентой, присутствуют металлические зажимы.

Дерево или металл?

Прежде всего, перед тем, как приступить к созданию собственного верстака, следует задуматься, из какого материала он будет изготовлен. Деревянная основа будет уместна, если предполагаемая рабочая зона не будет занимать много места.

Идеальным вариантом для столешницы будет ламинированное ДСП или прессованная фанера. Для стационарного образца подойдет комбинация оструганных деревянных досок и металла.

Совет: для основы хорошо подойдет и старый ненужный стол, либо качественная дверь, выполненная из цельного полотна.

Нежелательно делать верстак из металла, приемлемым компромиссом будет деревянные крышка и каркас с металлической обшивкой.

Лучше всего использовать не один и двое тисков, а как можно больше. С помощью одних закрепите без особых усилий длинные доски, а другие подойдут для крепления мелких деталей.

Размеры и чертеж

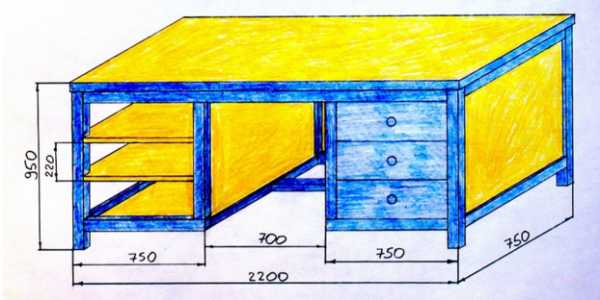

Прежде чем мы приступим к изготовлению, необходимо продумать его дизайн и размеры, назначение. Для изготовления деталей и сборки стола потребуется сделать чертеж. На нем с точностью до миллиметра указываем все данные. Далее вам часто придется пользоваться чертежом в процессе изготовления отдельных элементов и при сборке изделия.

Совет: при составлении чертежа ориентируйтесь на размер столешницы в 1600х800 и высоту в 870 мм.

Инструменты

Какой набор инструментов будет необходим мастеру:

металлический уголок;
саморезы по металлу;
анкерные болты;
шурупы;
рулетка;
дрель;
пила;
наждак;
болгарка;
ручная ножовка;
молоток;
набор отверток;
столярный клей;
краска.

Конечно же, перечень может изменяться в зависимости от того, какой материал вы решили выбрать под основу верстака, и какой конструкции он будет.

Справка: крайне важно в самом начале определиться с высотой верстака. Опытному мастеру под силу будет сделать устройство с регулируемой высотой, остальным рекомендуется ориентироваться на расстояние от крайней точки согнутой в локте руки до пола.

Как сделать?

Изготовление

Данный процесс происходит в несколько этапов, первым из которых является сборка основания. После следует установка столешницы и установка всего необходимого оборудования.

Подготавливаем вертикальные опоры и перемычки, сверлим сквозное отверстие в горизонтально расположенном бруске. После накручиваем гайку с шайбой на болт со стороны паза. В средине столешницы устанавливаем перемычки (между ними будут находиться ящики), к ним крепятся рейки. Крышка верстака на болтах будет закреплена.

Основание верстака – деревянная рама (рекомендуется применять для их изготовления мягкое дерево: липу или сосну), крепления которой должны соответствовать всем требованиям жесткости и устойчивости. Именно поэтому, между ножками вашего рабочего стола в горизонтальном виде следует расположить перемычку, а по всей длине установить царгу. Закреплять их необходимо на безопасном расстоянии от пола (50 см). Такой запас места может пригодиться в дальнейшем, и вы с легкостью сможете разместить внизу верстака небольшие полочки или выдвижные ящики.

Затем переходим к этапу сооружения столешницы. Это можно сделать с помощью нескольких досок, но в таком случае их необходимо тщательно обработать, очистив от мусора и опилок. Ее размеры должны превышать ширину и длину основания. Такое решение необходимо для вашего удобства. Так рабочую зону можно будет без труда очистить. Столешницу закрепляют к доскам, находящимся с противоположной стороны создаваемого верстака. Монтаж брусков просто невозможен без нескольких пазов (щелей, стыков), расположенных в основании.

Созданную нами рабочую поверхность покрываем тисками. Для этого сооружаем фанерную прокладку с изнаночной стороны, отмечаем карандашом или ручкой, где будут будущие отверстия. Сверлим их, прикрепляем тиски с помощью гаек.

Когда создаем упоры, отрегулируйте их по высоте, расположите их на достаточно большом расстоянии от тисков. Такая осторожность обеспечит гарантированную надежность, и вы будете уверены, что заготовки останутся на поверхности, не упав на пол.

Также сооружаем полки, их можно закрепить на опоре подверстаточного пространства.

Приступаем к созданию направляющих ящиков, которые впоследствии послужат хранилищем для всех инструментов и крупных предметов. Для них отводим заднюю часть верстака, проделываем углубления.

Прибиваем пару-тройку поперечных брусков к основанию столешницы, для них преждевременно нужно оставить пазы. К перемычкам горизонтальным образом прикрепляем рейки, они послужат для процесса скольжения ящиков.

Столешницу прикрепляем к основанию болтами. Стамеской проделываем углубления, сверлим указанные места, после там очутятся болты. Нужно, чтобы их головки не стали причиной травматизма, поэтому их надежно скрывают в столешнице.

Сборка

К конструкции нужно будет прикрепить определенное количество тисков. Под них заблаговременно заготавливаются проемы, под которыми впоследствии закрепляются небольшого размера прокладки из фанеры.

Будьте внимательны, тиски размещайте на одном уровне, чтобы не допустить деструкции верстака.

Размещаем точки крепления, после чего можем заняться крепежом инструментов. Для этого отлично подойдут метизы.

Важно: тиски ни в коем случае не рекомендуется размещать близко к углам вашего стола, в противном случае есть риск срыва инструмента.

Опорные элементы сделать легко своими руками. Для этого просто зафиксируйте готовые упоры, или просверлите небольшие проемы определенного размера.

Внимание: не желательно использовать в качестве упоров болты, они могут повредить детали, а нагели ненадежны. Создайте прямоугольники, они послужат идеальным и надежным крепежом. Закрепите брусок с торцевой части верстака.

Учитывайте и тот факт, что на столешнице впоследствии будут располагаться довольно тяжелые и массивные вещи, такие как:

деревянные зажимы;
токарное оборудование;
фрезеровочный элемент;
дрель (стационарная).

Поэтому столь важно убедиться в надежности креплений и продумать все варианты удобства, чтобы не пришлось в дальнейшем сожалеть о расположении тех или иных приспособлений.

Финишная обработка

Готовое изделие можно привести в порядок с помощью шлифмашины. После этого, покрываем всю поверхность рабочего стола олифой как защитный и грунтовочный слой под краску. Так вы убережете себя от получения заноз, снизите риск травматизма.

В конечном итоге, у основания прикручиваете уголки (болтами).

Устанавливать такую конструкцию будет правильнее в зоне естественного света, то есть у окна. Позаботьтесь о дополнительном освещении рабочего места, также не забудьте, что по соседству с верстаком должны быть розетки, в такой ситуации вас сможет «спасти» удлинитель. Наиболее комфортным времяпрепровождение за верстаком будет в случае, если стол не будет слишком высок, а свет будет падать слева или сверху.

Фото

Создание мебели — процесс индивидуальный. У вас вполне может получиться что-то красивое и удобное:

Полезное видео

Пошаговый процесс изготовления детально описан на следующем видео:

Заключение

Появившись в хозяйстве, он станет незаменимым помощником и со временем, вы сами в этом убедитесь. Во-первых, верстак своими руками – это существенная экономия денежных средств. Во-вторых, вы, как специалист, приобретаете практические навыки. В-третьих, у вас всегда «под рукой» будет удобный стол, на котором можно создавать интересные и полезные в быту предметы.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

samodel.guru

устройство и назначение, чертежи и изготовление своими руками, видео инструкция

Каждому мастеру для работы с деревом или для отделочных манипуляций необходимо удобное рабочее место. Чтобы все работы производить максимально эффективно, можно достаточно быстро своими руками под свои потребности соорудить качественный и недорогой верстак.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

Типичная компоновка верстака:

Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.
Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.
На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).
Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

Простой стационарный верстак изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.
Мобильный рабочий стол имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.
Составной верстак соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

Составляем проект верстака

Рабочий столярный стол следует делать таких размеров, чтобы на нем было удобно работать.

Высота стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Верстак своими руками. Чертежи. Видео инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

Изготовление основания

В первую очередь своими руками следует сделать раму их брусьев и скрепить ее таким образом, чтобы основание получилось максимально жестким.

Вертикальные опоры лучше всего изготовить из прямоугольного бруса, размеры которого примерно 120х120 мм.
В ножки стола врезаются перемычки и фиксируются клеем или шурупами.
По длине посередине верстака крепится царга. Расположить перемычки и царгу нужно на расстоянии в 40-50 см от пола. В дальнейшем на них можно будет устанавливать ящички с инструментами.

Чаще всего сначала, согласно чертежу, делаются пазы, а уже затем собирается вся конструкция. При этом все места соединения проклеиваются и фиксируются струбцинами. Если верстак будет разборным, то все части рамы можно соединять с помощью металлических уголков.

Чтобы стационарная конструкция была еще более надежней, несколько частей рамы опоры можно закрепить к стене. Увеличить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками. Они крепятся саморезами между верхней частью рамы и ножками и изготавливаются из того же материала, что и основание стола.

Делаем столешницу с различными приспособлениями

Размер крышки верстака должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

Доски при помощи металлических уголков крепятся к трем брускам, которые располагают с обратной стороны столешницы. Предварительно для этих брусков должны быть сделаны пазы.
Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Использовать рекомендуется олифу или масло.

В торце столешницы делается углубление под тиски. При этом вертикальная пластина должна образовывать с ним одну плоскость. Кроме этого, понадобится прокладка из фанеры, которую нужно будет расположить снизу верстака.

Тиски прикладываются к месту их расположения, и отмечается место под отверстия. В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их губы расположились на одном уровне с поверхностью крышки стола.

Также на столярном верстаке необходимо соорудить упоры, которые можно приобрести или сделать своими руками. Круглые нагели или болты в качестве упоров применять не рекомендуется, так как нагели плохо фиксирую детали, а головка болта может повредить обрабатываемое изделие.

Достаточно просто можно сделать колки или прямоугольные упоры. С их помощью можно будет надежно зафиксировать детали любых размеров. Изготавливаются такие упоры из твердой древесины. Сделать их можно просто прямоугольными, расширить кверху или выпилить лобзиком и сделать с «пружиной».

Под колки в столешнице можно проделать отверстия или нарастить ее брусками нужной толщины, прикрутить их к краю стола и закрыть с другой стороны планкой. Чтобы зафиксировать можно было любую деталь, гнезда друг от друга следует расположить на расстоянии половины от хода тисков.

Стационарный верстак готов, теперь на нем можно работать. Однако если на установки рабочего стола недостаточно места, то можно изготовить разборный столярный верстак.

Верстак разборный своими руками – обустройство

Процедура изготовления такого стола схожа с вышеописанной. Ее основное отличие в том, что для соединения деталей требуется применение болтовых соединений.

В первую очередь подготавливаются вертикальные опоры и перемычки, в которых под гайку с шайбой необходимо выдолбить пазы.
В горизонтальном бруске и вертикальной опоре для длинного крепежного болта просверливается сквозное отверстие. Со стороны паза на болт накручивается гайка с шайбой.
Нужно будет установить две перемычки в середине столешницы и по две со всех сторон. Затем к ним на небольшие саморезы следует прикрепить горизонтальные рейки, на которые будут ставиться ящики для инструментов.
В зависимости от расстояния, между перемычками изготавливаются ящики.
Крышка верстака также крепится на болты. Для этого в ней сверлятся отверстия под болты, а в верхней части опор стамеской выдалбливаются углубления.
Чтобы рабочая поверхность получилась ровной, головки болтов необходимо утопить в крышке стола. Делается это высверливанием для них посадочных мест соответствующего диаметра.

Преимущество такого верстака не только в том, что во время его эксплуатации легко можно заменить любые детали. Так, например, каждый стол со временем расшатывается, и намного проще просто затянуть на нем монтажные болты, чем укреплять его с помощью новых шурупов и гвоздей.

Конечно, совсем нелегкой задачей является сооружение своими руками верстака. Но, хорошо потрудившись, можно в результате получить отличное и удобное рабочее место с различными приспособлениями, за которым работа будет приносить радость.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Делаем столярный верстак своими руками

Домашний мастер обязательно должен иметь удобное место, это залог не только удобства и скорости работы, но и безопасности. Качественные верстаки европейского производства стоят как промышленное оборудование, китайские и кустарной сборки – не отличаются надежностью. Впрочем, сделать хороший верстак можно и своими руками, ведь, по сути, это стол, снабженный различными креплениями, упорами и местом для хранения инструмента.

Проект верстака

Высота верстака зависит от роста его хозяина, должно быть удобно стоя, не сутулясь выполнять основные операции. Для среднего роста это обычно 70-90 см. Конфигурация верстака и необходимые крепления и приспособления зависят от того, какие операции на нем чаще выполняются, но предусмотреть несколько упоров и пару винтовых тисков или струбцин стоит (как сделать, читайте тут). Также нужно принять во внимание, какой рукой работает хозяин верстака.

Схема верстака — первый вариант

Ширина и длина верстака зависят от площади мастерской, удобно, если длина верстака не менее 2 метров, а ширина 80-100 см. Удобно, если под верстаком смонтированы ящики или тумбы для хранения инструментов и расходных материалов.

Проектируя верстак, нужно учесть, будет ли он стационарно установлен в мастерской или постоянно собираться и разбираться. Во втором случае конструкцию разумно будет облегчить за счет материала меньшей толщины. В разборном верстаке можно сделать откручивающуюся столешницу, а можно предусмотреть и складные ножки.

Располагать верстак лучше у окна, дополнительное местное освещение тоже обязательно. Непосредственно рядом с верстаком нужно предусмотреть несколько электрических розеток для оборудования. Все провода вблизи рабочей зоны должны быть заключены в короб или гофро-трубу.

Подбор материалов

Оптимальный материал для верстака – строганный брус, из которого будет изготовлена каркасная рама и ножки. Для ножек можно взять его размером 100*70 мм, а для перемычек – 100*50 мм. Столешницу можно сделать из ровных досок толщиной 5 см. Также ее можно изготовить из цельного полотна, например, старой глухой двери или ламинированного ДСП с достаточно прочным покрытием. Для верстака лучше выбирать твердые породы древесины, предпочтителен бук, дуб или клен. Более толстые бруски и доски сделают верстак тяжелее и устойчивее, и работать на нем будет удобнее.

Крепления для изготовления верстака подбираются с учетом того, будет он сборным или разборным. Пригодятся саморезы, гвозди и гайки с болтами.

Перед сооружением верстака нужно подобрать тиски. Удобно, если их будет 2 штуки – справа сбоку и слева спереди. В первых можно фиксировать длинные доски, а во вторых – зажимать короткие детали. Наиболее универсальная ширина губок – 175 мм.

Схема второго варианта верстака

Сооружаем верстак. Основание

Изготовление верстака происходит в 2 этапа: сборка основания и установка столешницы. На каждом этапе и при каждой операции нужно контролировать размер деталей и ровность их установки при помощи уровня.

Основание представляет собой раму из брусьев скрепленную таким образом, чтобы конструкция получилась максимально жесткой. Для этого между ножками верстака располагают горизонтальную перемычку, а посередине, по длине, предусматривают царгу. Перемычки и царгу располагают в 40-50 см от пола, затем на них можно установить полки для хранения инструмента. Совмещают брусья для основы при помощи соединения «шип-паз», проклеивая его. В местах, где это невозможно, используют саморезы. Если предполагается, что верстак будет разбираться, то соединять части опорной рамы можно при помощи металлических уголков. Обычно сначала подготавливают пазы и шипы, согласно чертежу, а затем собирают всю конструкцию сразу, проклеивая места соединения столярным клеем и фиксируя их струбцинами.

Хороший вариант для стационарного верстака, если одну или больше частей рамы опоры можно прикрутить к стене, так конструкция будет еще надежнее. Увеличить прочность можно с помощью диагональных перемычек или клиновидных вставок между ножками и верхней частью рамы из того же бруса, которые крепятся саморезами. Узкие концы верхней части рамы также необходимо соединить перемычкой.

Столешница и полезные приспособления

Если столешница сооружается из отдельных досок, то их нужно хорошенько пригнать друг к другу, чтобы в щели не попадал мусор. Размер столешницы должен быть на несколько сантиметров больше основания, чтобы было удобно работать и чистить ее. Доски прибиваются или прикручиваются к 3 брускам, расположенным поперек досок с обратной стороны столешницы. В основании нужно предусмотреть пазы для этих брусков.

Столешница из досок несколько раз тщательно шлифуется и покрывается защитным раствором, предпочтительно маслом или олифой, чтобы избежать травм от щепок при дальнейшей работе. К основанию столешница прикручивается на металлические уголки.

К готовой столешнице крепятся тиски, под них нужно предусмотреть углубление в торце столешницы, чтобы вертикальная пластина образовала с ним одну плоскость. С нижней стороны верстака также потребуется прокладка из фанеры. Губы тисков должны расположиться на одном уровне с поверхностью столешницы. Прикладывая тиски, отмечают место под отверстия и крепят их болтами и гайками (подойдут М12). Отверстия под головки болтов нужно предварительно профрезеровать, чтобы они полностью в них утонули. Располагаться тиски должны не в самом углу, чтобы не сорвать его при большой нагрузке.

Помимо тисков на верстаке необходимо предусмотреть упоры. Можно закрепить готовые, просверлив в столешнице отверстие нужного диаметра, или сделать их самостоятельно. Использовать болты или круглые нагели вместо упоров не стоит, так как болты могут своей головкой повредить обрабатываемые заготовки, а нагели недостаточно хорошо фиксируют детали.

Проще сделать прямоугольные упоры, или колки, которые и регулируются по высоте под разные детали, и надежно их фиксируют. Под них нужно проделать отверстия в столешнице или нарастить ее при помощи брусочков подходящей толщины, прикрученных к ее кромке, и закрытых планкой с другой стороны. Гнезда должны располагаться друг от друга на расстоянии половины от хода тисков, чтобы можно было зафиксировать любую заготовку.

Сами колки выпиливаются лобзиком из твердой древесины, можно сделать их с «пружиной», которая прикручивается к основанию, а можно просто прямоугольными. Прямоугольные упоры можно чуть расширить кверху, тогда фиксироваться они будут в гнездах надежнее.

Сооружение столярного верстака своими руками – нелегкая задача, но потом это рабочее место сможет долго служить хозяину, обрастать полезными деталями и приспособлениями и подстраиваться под конкретные нужды каждого мастера.

masterim.guru

Высота верстака для работы стоя — sovetskyfilm.ru

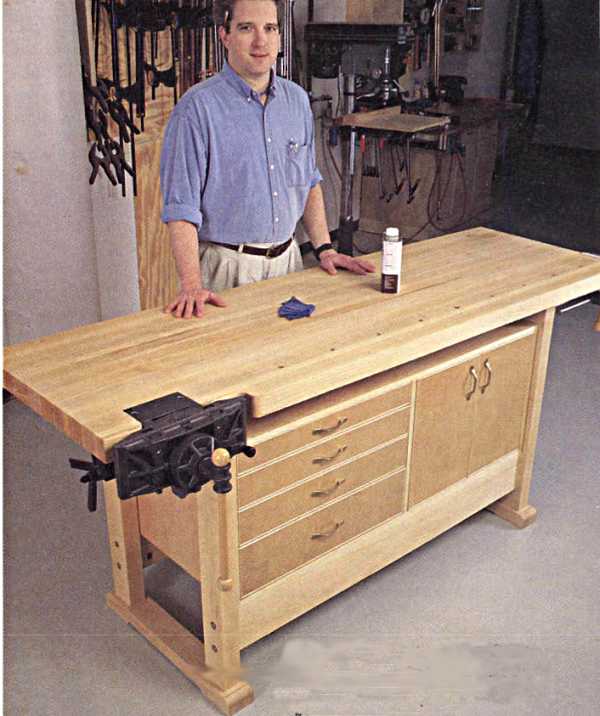

Самодельный прочный столярный верстак поможет вам набраться опыта в столярных работах и добиться хороших результатов. Для красоты и прочности его верхние и нижние перемычки врезаны в ножки, но чтобы упростить и ускорить изготовление верстака, пазы можно не делать, а просто приклеить перемычки к ножкам и прикрепить шурупами.

Крышка верстака — облицованное фанерой готовое дверное полотно размерами 1980x610x40 мм с твердым заполнением. Она должна выступать за каркас верстака с торцов на 100 мм, сзади — на 12 мм и спереди — приблизительно на 25 мм.

Эти свесы нужны для крепления струбцинами к крышке обрабатываемых деталей. Высота верстака — 940 мм — рассчитана на рост человека около 180 см. Подходящую же для вас высоту надо определить уже на начальной стадии проектирования и изготовления верстака и соответственно задать высоту ножек.

При указанных выше свесах длины перемычек зависят от размера дверного полотна. Кроме того, на их длины влияет, будут ли перемычки врезаны в ножки или нет. Длинные перемычки крепят внутри коротких. Если вы будете врезать перемычки, учтите, верхние должны быть толще нижних и поэтому верхние продольные перемычки получатся короче нижних на разницу их толщин.

Разметьте и отпилите ножки. Поставив их вместе и сравнив высоту, удостоверьтесь, что они все — одинаковой длины. Если перемычки будут врезаться в ножки, разметьте соответствующие выборки.

Для разметки высоты выборки пазов положите одну короткую перемычку на ножку заподлицо с ее верхним концом. Приложите снизу к ней поверочный угольник и, удалив перемычку, ножом процарапайте на ножке линию.

Продлите эту линию и на остальные грани ножки. Установите рейсмус на толщину верхней перемычки и разметьте глубину на поверхностях верхней части ножки (рис. 1). Также разметьте и остальные 3 ножки.

Верхнее ребро нижней перемычки находится на высоте 350 мм от пола. Отложите это расстояние от нижнего конца ножки и сделайте отметку карандашом. Приложите к отметке перемычку и выровняйте ее по поверочному угольнику. Снимите перемычку и процарапайте ножом линию, соответствующую нижнему ребру перемычки. Таким же способом разметьте на ножке положение и верхнего ребра перемычки. Продлите линии разметки на остальные плоскости ножки.

Установите рейсмус на толщину нижней перемычки и отметьте глубину выборок на плоскостях ножки (см. рис. 1). Подобным образом разметьте и все остальные ножки. Прижмите ножку струбциной к прочному столу и мелкозубой пилой проделайте пропилы на размеченную глубину.

При этом линии разметки должны быть снаружи резов. Затем этой же пилой в зоне будущего паза выполните несколько вертикальных пропилов. Лишний материал удалите стамеской. Как вариант пазы можно выбрать фрезером. Повторите операцию на других ножках.

Теперь о сборке верстака (рис. 2).

На внешних сторонах ножки на высоте верхнего и нижнего ребер нижней перемычки пилой для шипов сделайте горизонтальные пропилы до размеченной глубины. Чтобы легче было выбирать паз, сделайте еще несколько пропилов до нужной глубины с шагом около 12 мм. Затем лишний материал срежьте стамеской со скошенным лезвием. Повторите подобную операцию и на других ножках.

Перемычки к ножкам должны быть подогнаны точно. Если пазы получились немного уже, то для плотной посадки подстрогайте перемычки. Смажьте клеем нижние пазы на двух ножках и установите нижнюю перемычку заподлицо с ножками. Просверлите через нее направляющие отверстия в ножках и скрепите их 50-мм шурупами — по 3 шт. на каждую ножку. Таким же способом прикрепите верхнюю перемычку, но используйте шурупы длиной 65 мм.

Аналогично соберите вторую боковую раму (рис. 3). Если вы хотите упростить конструкцию, то есть не делать пазы, то просто приклейте и приверните шурупами перемычки к ножкам. Но при этом проверьте прямоугольность собранных боковых рам и чтобы перемычки выступали за ножки на собственную толщину.

Зачистите, прострогайте и снимите фаски с внешних ребер. Затем удалите все излишки клея и гладко зачистите все поверхности. Поставьте обе торцевые рамы вертикально, приложите к месту нижние перемычки (рис. 4) и прикрепите их, как вы делали это раньше. Чем прочнее крепление ножек, тем прочнее каркас. Для прочности стыки должны быть плотно подогнаны еще до закрепления их шурупами.

Для этого воспользуйтесь клиновыми зажимами или стяните каркас веревкой. Если для затяжки каркаса используете веревку, то сделайте из нее два витка и с каждой стороны каркаса вставьте между ними круглые бруски (или шкворни) и закрутите веревку.

Подгоните и приклейте верхние перемычки, стягивая стыки зажимами или веревкой. Просверлите направляющие отверстия и приверните перемычки к ножкам шурупами — по 3 шт. на каждый конец перемычек. Зачистите каркас и прострогайте верхние кромки торцевых рам и верхних длинных перемычек так, чтобы они были в одной плоскости.

От заготовки сечением 50×38 мм отпилите два бруска длиной, равной расстоянию между ножками с продольной стороны. Просверлите в этих брусках и зазенкуйте не менее 5 отверстий с каждой стороны под шурупы крепления брусков к продольным перемычкам и к крышке. Лучшую сторону каркаса выберите в качестве передней. Затем на задней стороне каркаса изнутри прижмите и прикрепите один опорный брусок к перемычке.

Положите на место крышку так, чтобы сзади она выступала за каркас на 12 мм и равномерно по торцам. Свес спереди сделайте, какой получится. Но еще не крепите крышку шурупами. Просто зафиксируйте ее положение парой струбцин.

Для вашего верстака нужны тиски, имеющие раствор губок около 330 мм. В корпусе тисков и в подвижной губке должны быть отверстия для крепления накладных фанерных губок, необходимых для того, чтобы не портить инструменты, изделия и сами тиски. При установке тисков учтите, что для облегчения подгонки накладок верхнее ребро стальных губок должно не доходить до верха крышки верстака приблизительно на 12 мм (на толщину деревянной планки).

Замерьте высоту задней грани неподвижной губки тисков. Вычтите из нее толщину крышки без 12 мм (толщину планки) и получите толщину монтажного бруска, устанавливаемого между крышкой верстака и полкой неподвижной губки тисков (рис. 5).

Выборка проема для тисков в боковой перемычке. Сделайте шаблон тисков. Для этого положите тиски вместе с монтажным бруском торцом на кусок картона и обведите их по контуру. Чтоб упростить выпиливание проема в боковой перемычке, спрямите линии контура. Вырежьте шаблон и прикрепите его к перемычке под крышкой на расстоянии около 300 мм от левой (для правши) или правой (для левши) ножки и обведите контур проема.

Снимите крышку и выпилите проем лобзиком. Прижмите струбцинами второй опорный брусок крышки к верху передней перемычки и приверните его шурупами. Выпилите часть бруска в проеме для тисков.

Теперь на клее и шурупах прикрепите крышку к каркасу через опорные бруски. Вставьте на место тиски с монтажным бруском. Через нижние крепежные отверстия тисков просверлите направляющие отверстия в монтажном бруске и крышке и прочно прикрепите тиски к месту шурупами-глухарями с головками под ключ. Под головки шурупов не забудьте подложить шайбы.

Накладные деревянные губки (рис. 6) нужны для того, чтобы при зажиме обрабатываемой детали не повредить ее. Крепятся они к губкам тисков так, чтобы их верхние грани были заподлицо с верхней плоскостью крышки. Из фанеры толщиной 12 мм выпилите две детали длиной немного большей ширины стальных губок тисков. Ширина накладок должна быть равна расстоянию между верхней плоскостью крышки верстака и направляющими тисков.

Из твердой древесины изготовьте планку толщиной, равной расстоянию между верхним краем стальных губок и равной длине накладок, и шириной, равной расстоянию от кромки крышки до накладки задней губки. Приклейте планку к переднему ребру крышки заподлицо с ее верхней плоскостью и так, чтобы она легла на верхнюю грань задней губки тисков.

Через отверстия на передней губке разметьте отверстия на фанерной накладке. Перенесите отметки на другую накладку, просверлите и зазенкуйте отверстия в ней и приверните тиски с задней накладкой к крышке верстака.

Упор на нужной высоте надо будет фиксировать болтом М 10×150 с квадратной головкой, www.norstar.ru и барашковой гайкой. Отверстие для пропуска этого болта сквозь ножку расположите чуть ниже верхней перемычки. Для этого вставьте в паз и закрепите упор на месте заподлицо с крышкой верстака и перенесите отметку отверстия для болта на упор — это будет верхний конец паза. Затем выдвиньте упор вверх на максимальную высоту (на 75-100 мм) и поставьте новую отметку напротив отверстия для болта — это будет нижний конец паза.

Вытащите упор. Прочертите осевую линию паза и, подложив под упор прокладку, по всей длине паза просверлите ряд отверстий Ø10 мм. Стамеской срежьте лишнюю древесину, чтобы болт входил в паз без люфта. Паз можно выбрать и фрезером.

Вставьте упор на место и через его паз по сделанной ранее разметке просверлите в ножке отверстие 010 мм для болта. С внутренней стороны ножки вставьте в отверстие болт и, надев шайбу, зафиксируйте упор барашковой гайкой.

По внутренним размерам каркаса из фанеры толщиной 12 мм выпилите полку. По ее углам сделайте выборки для ножек. Верхние ребра полки скруглите и прикрепите полку шурупами к нижним перемычкам.

На вешалках в виде круглых брусков Ø25 мм, вставленных концами в отверстия, которые просверлены в перемычках на противоположном от тисков конце каркаса, можно хранить необходимые вещи — струбцины, совок для мусора и т.п.

Бруски должны быть длиной немного большей ширины каркаса, а отверстия для них располагаться на расстоянии 300 и 600 мм от концов верхних задней и передней перемычек. Перед установкой вешалок смажьте их концы ПВА и забейте на место. Выступающие концы сострогайте заподлицо с перемычками.

Крепление передней губки. Закройте тиски с поставленной на место передней накладкой и закрепите ее шурупами через отверстия в передней губке тисков.

Выдвигающийся упор нужен для фиксации деталей при строжке или обработке стамеской. Он крепится с внешней стороны к передней ножке со стороны тисков (см. фото).

Разметку гнезда для упора по угольнику начните с построения проекции ножки на верхнюю плоскость крышки. Затем из твердой древесины сделайте заготовку для упора 25x38x250. 300 мм и разметьте по ее торцу гнездо так, чтобы www.norstar.ru прилегал вплотную к ножке верстака.

В двух расположенных диагонально углах размеченного паза просверлите отверстия для пропуска пилки лобзика и прорежьте паз. Линии разметки должны быть на внешней стороне пропилов.

capitalpolis.ru страховая программа добровольного медицинского страхования (ДМС) она должна обеспечивать работникам компании высочайшее качество мед обслуживания, и покрывать все медицинские расходы. В компании «Капитал-Полис» вам оформят полис в короткие сроки и предложат лучшее мед обслуживание.

По материалам журнала «Делаем сами»

Комментарии (0)

Главная » Статьи » Какой должна быть высота верстака для работы стоя

При установлении оптимального уровня высоты слесарного верстака для работы в стоячем положении, стоит основываться из высоты над полом локтевой точки работника. При работе слесаря-монтажника преимущественно комфортабельной являет собой такая высота слесарного стола, при которой локоть работающего и плоскость его инструмента находятся в одном прямом направлении.

В процессе работы на столе-верстаке локоть согнутой руки вынужден находиться на уровне губок тисков. В то время как высота слесарного стола должна перестраиваться в зависимости от роста работника.

При росте 180 см, высота верстального стола должна приблизительно равняться 110 см. То есть в среднем, оптимальным должно считаться значение: «ваш рост — минус 70 см». А промежуток от центра верстака до глаз человека должен быть 45-50 см.

На случай расхождения размеров стола к росту человека, задействуют специальные подставки различного уровня высоты (5-15 см). Слесарь, в основном осуществляет свою работу в положении стоя, значительный промежуток времени пребывая в принудительном, полусогнутом положении, с наклоном корпуса тела вперед. Подобную позицию работник принимает начиная с момента подготовки детали к обработке, и сохраняет в процессе всей его деятельности. Помимо пальцев и кистей рук, в работе для поддержания нужной позиции задействованы мышцы ног и поясницы. Максимальная нагрузка, наряду с этим, приходится на такие мышцы тела как: трапециевидные и длинные мышцы спины, поясничные, ягодичные, квадрицепсы и голень. В результате длительной работы, мышцы спины, поясницы и шеи сильно изнуряются. И зачастую не в состоянии препятствовать согнутости грудного и шейного отделов позвоночника, которая со временем ещё и может усиливаться.

Компания «ТД КРОН» занимается конструктированием и производством металлических слесарных верстаков. которые успешно используются для организации рабочего места людей разных специальностей, таких как: сварщиков, электромонтажников, механиков и др. В соответствии с желанием заказчика, мы изготавливаем верстаки любых габаритных размеров, а также какой угодно удобной для Вас высоты.

Инструкция и идеи по изготовлению верстака для собственной столярной мастерской

Если главными инструментами кузнеца являются молот и наковальня, то для столяра нет ничего «роднее», чем его верстак. Именно верстак одновременно может являться раскроечной площадкой и сборочным столом, упором и подставкой, приспособлением для хранения инструмента и даже, если хотите, небольшим столярным станком.

Ося участник FORUMHOUSE

В первую очередь, после строительства мастерской необходимо сделать себе стол. Стол типа верстака, по сути. Это стол для работ – примерка, сборка мелких вещей (табуретки, полочки и пр.) Я его назову сборочный стол.

В действительности, второе название верстака – «сборочный стол». Но, как вы уже поняли, его предназначение выходит далеко за рамки сборочных операций. Поэтому конструкция многофункционального верстака может быть довольно замысловатой, а ее разработке (при отсутствии опыта) можно уделить столько же времени, сколько уходит на проектирование самой столярной мастерской. Поэтому, для того чтобы любой желающий смог оптимизировать данный процесс, мы предлагаем вашему вниманию эту статью.

Общее описание столярного верстака

В основе любого столярного верстака, независимо от количества операций, которые предполагается выполнять с его помощью, всегда находится обычный деревянный стол. Именно на нем мастер и будет сверлить детали, обрабатывать поверхности, собирать деревянные безделушки в одну сложную конструкцию и удивлять окружающих своими столярно-плотницкими навыками.

Итак, массивный стол – это основа. А все остальное – тиски, струбцины, ящики с инструментами и крепежными деталями – все это неизменные атрибуты самого полезного приспособления столярной мастерской.

Проект столярного верстака

Первое и самое главное, на что следует обратить внимание, разрабатывая конструкцию будущего верстака – это на его высоту. Ведь работать за ним придется, скорее всего, подолгу. А устать, стоя за слишком высоким или слишком низким верстаком, можно в два счета.

Выбирайте высоту с таким расчетом, чтобы можно было работать, стоя в полный рост, и при этом не сутулиться. Для человека среднего роста этот показатель должен быть в пределах 70…90 см. Но лучше ориентироваться на особенности своей собственной анатомии. Оптимально, если верхний срез ножек будет находиться на уровне ваших опущенных рук. Когда к этой высоте добавится несколько сантиметров (толщина крышки верстака), вы поймете, что работать, стоя за таким сооружением, — одно удовольствие.

Крышку верстака, так же как и его рабочую поверхность, лучше всего делать из деревянного массива или фанеры. Есть люди, которые используют для этих целей стружечные материалы, например, ДСП. Настоятельно не рекомендуем вам брать с них пример. Ведь нагрузки на поверхность верстака могут быть вполне ощутимыми, а стружечная плита в таких условиях быстро выйдет из строя.

Ося участник FORUMHOUSE

Я 5 лет назад от соседа получил в подарок 2 листа фанеры. Ее было решено использовать при строительстве верстака. Размер стола определился сразу – жалко было резать такой лист. Опыт показал, что лишних сантиметров у стола не бывает. Высота определилась по высоте ладоней от пола и составила 850 мм.

В идеале, крышка верстака должна иметь специальный лоток для хранения инструментов и заготовок, участвующих в работе, а также специальные отверстия (гнезда) для клиньев и гребенок. С помощью клиньев и (или) гребенок детали и заготовки будут закрепляться на поверхности стола. При этом именно на крышку следует монтировать вспомогательные зажимы (тиски) для фиксации обрабатываемых пиломатериалов.

Что касается размеров столярного стола, то они могут варьироваться в зависимости от габаритов вашей мастерской. Но, как показывает практика, оптимальные габариты крышки равны – 700 мм в ширину и 2000 мм в длину.

В качестве опор (ножек) верстака можно использовать деревянный брус 120*120 мм. Этого будет вполне достаточно для того, чтобы конструкция получилась устойчивой и не расшатывалась под воздействием грубой физической силы.

Монтаж верстака

Монтаж верстака ничем не отличается от сборки обыкновенного деревянного стола. Вертикальные опоры скрепляются между собой с помощью вертикальных досок и саморезов. Рабочая поверхность крепится к опорам тоже с помощью саморезов.

При сборке верстака следует избегать использования гвоздей. Ведь впоследствии это может привести к быстрому расшатыванию верстака и даже к перекосу его несущего каркаса.

В целях экономии пространства мастерской некоторые мастера делают верстак откидным. Он крепится на стену и задействуется в работу только при необходимости.

CartmanSr участник FORUMHOUSE

У меня в прошлом, в стесненных условиях, была верстачная доска – ламинированная плита МДФ толщиной 24 мм, с размерами 1200х2200. Она имела небольшие модификации, такие как: отверстия и пазы под крепление ручного фрезера и циркулярки, врезанная вровень металлическая планка с резьбовыми отверстиями для крепления линеек и усовые гайки снизу, расположенные в местах крепления ручного рубанка и сверлильного станка из дрели с коромыслом. К стенке доска крепилась на трех шарнирах. В нерабочее время она поднималась вертикально и закреплялась на стене. Под доской, также на петлях – два треугольника из той же плиты. На них она укладывалась при работе.

Подобная конструкция – это отличный выход из ситуации, при которой внутреннее пространство мастерской сильно ограниченно. Но такой верстак плохо выдерживает интенсивные нагрузки, и создавать его следует только в исключительных случаях.

После того, как вы смонтируете каркас и рабочую поверхность изделия, столярный стол можно считать готовым. Но для того, чтобы он превратился в полноценный верстак, его функционал можно слегка расширить, дополнив конструкцию специализированной оснасткой.

Учитывая особую специфику деятельности, рабочее место столяра должно быть оснащено соответствующим оборудованием. И если необходимые инструменты всегда под рукой, то это превосходный показатель. А грамотно расположить приспособления, крепежные материалы и электроинструмент вам помогут конструктивные элементы самого верстака.

Зажимы верстака

Задние и боковые (фронтальные) винтовые зажимы – это те элементы, без которых ни один верстак попросту не сможет выполнять свое основное предназначение. Следовательно, их необходимо соорудить в первую очередь.

Задний зажим предназначен для фиксации пиломатериалов во время строгания. Его зажимные колодки перемещаются вдоль фронтальной кромки верстака, позволяя с помощью ходовых винтов надежно закреплять обрабатываемую заготовку.

Боковой винтовой зажим (который, ввиду его особого расположения, многие называют фронтальным) имеет такое же предназначение, как и задний зажим. И отличаются эти элементы между собой только местом своего расположения.

Подверстачье

В условиях большого нагромождения шкафчиков, столярных станков и дополнительных приспособлений было бы просто преступлением не использовать свободное пространство под верстаком с максимальной выгодой для себя. Поэтому создание массивного основания (подверстачья) в пространстве под верхней плоскостью верстака – это прием, которым многие мастера давно уже не пренебрегают, создавая для себя дополнительные удобства.

Dimon 14 участник FORUMHOUSE

В том-то и дело, что в конструкции верстака полка нужна обязательно (особенно на мобильном верстаке). Инструмента используется много. Куда его положить на улице во время работы? Да и в мастерской тоже неудобно – по шкафам и полкам лазить взад-вперед. Один и тот же инструмент складывать по 10 раз в час.

Подверстачье можно приспособить для хранения электроинструмента. Для пущего удобства сюда можно установить шкафчики и полочки для мелких деталей, приспособлений и ручного инструмента.

Изготовив верстак, обладающий всеми перечисленными элементами, можно начинать свою столярную деятельность. Конечно, в процессе дальнейшей работы вам могут понадобиться дополнительные приспособления. Но о том, как лучше всего их применить, каждый мастер сможет вполне догадаться и сам.

О том, как правильно сушить древесину. из которой впоследствии можно мастерить различные изделия на своем столярном верстаке, вы сможете узнать из нашей предыдущей статьи. Ознакомиться с практическими идеями, касающимися создания столярного верстака. вы сможете в соответствующем разделе нашего форума. При этом любой посетитель FORUMHOUSE может ознакомиться с правилами и особенностями эксплуатации ручной циркульной пилы. посетив специальную тему, созданную для обсуждений.

Внимание, только СЕГОДНЯ!

sovetskyfilm.ru

чертежи, размеры, инструкция по сборке

Домашние мастера подготавливают собственное рабочее место с особой тщательностью. От этого зависит качество изготавливаемых изделий. Немаловажную роль играет в этой ситуации столярный верстак. Он помогает не только упростить, но и ускорить творческий процесс. Существуют некоторые отличия данного вспомогательного оборудования в зависимости от способов эксплуатации и от обрабатываемого материала.

Конструкционные факторы

Обычно для работы с деревянными заготовками используют верстак из дерева. Применять его для металлических изделий вряд ли удастся, так как он обладает низкой прочностью. Усилить конструкцию и повысить сопротивляемость нагрузкам помогает внешняя обивка из металлического листа. Укрытая столешница способна прослужить дольше и ухаживать за ней самому значительно проще.

Чем лучше обработана столешница или защищена от повреждений, тем дольше прослужит станок

Под каждого плотника и решаемые им задачи подбирается инструментарий соответствующих габаритов. На них оказывает влияние такие факторы:

параметры помещения, где планируется его ставить;
необходимость в дополнительных местах хранения, шкафчиках, полках и пр.;
наличие мест фиксации стационарного оборудования, например, тисов, шаблонов и др.;
возможность подключения электроприборов: наждака, сверлильного станка, болгарки.

Собранный верстак своими руками из подручных материалов может быть чаще всего однотумбовым или двухтумбовым. Первый вариант получится компактней, поэтому он будет востребован в небольших гаражах или домашних ремонтных мастерских. Второй вариант уместен при профессиональном использовании оборудования.

Подручный инструмент будет размещаться в удобных местах в спецдержателях, зафиксированных на защитных экранах с сеточной перфорацией.

Востребованы как одноместные модели, где предполагается работа одного человека, так и многоместные, за которыми умещаются несколько специалистов. Второй вариант редко применяют для высокоточных операций.

Крышка столешницы может быть деревянной, закрытой листовым железом или полностью металлической из листа 3-10 мм. При этом она будет выдерживать нагрузку 1,5-3,0 т в зависимости от выбранных параметров устройства столярного верстака.

Наличие металлического листа для гаражного верстака окажется дополнительной защитой от агрессивных сред, к которым относится бензин, дизельное топливо, масла и пр. Их действие будет минимизировано на деревянные элементы.

ВИДЕО: Каким должно быть рабочее место столяра

Комфортная высота

Размеры обеспечивают высокую степень эргономики, что позволяет быстро справляться с задачами и не тратить силы впустую. Особое внимание нужно уделить расстоянию от пола до верхней плоскости столешницы. Высота столярного верстака оказывает влияние не только на производительность, но и на технику безопасности.

Высота подбирается таким образом, чтобы мастер не сутулился, но и не держал руки выше пояса

Оптимальные параметры рассчитываются исходя из физиологических значений пользователя. Базовым значением является расстояние от уровня пола до локтя работника. Наиболее комфортным является параметр, при котором локоть и напильник располагаются в одной горизонтальной плоскости.

В среднем для людей ростом 1,7-1,8 м высоту столешницы подбирают на уровне 75-90 см от пола. Желательно делать так, чтобы работник во время процесса не сутулился.

Назначение и функционал

Перед тем, как сделать столярный верстак своими руками, стоит учесть, что он будет использоваться не только для работы с помощью ручного инструмента (ножовок, напильником, лобзиков и пр.), но и для работы электромеханизированным оборудованием (дрели, электрофуганки, электролобзики и др.). Чертеж верстака содержит точные размеры следующих элементов:

Рабочая поверхность. Изготавливается из прочных пород деревьев, а толщина досок подбирается не ниже 50 мм. Предпочтительней использовать плотные фактуры, которыми обладает дуб, граб или даже бук. Такой подход сведет к минимуму текущий износ материалов. Применяется сборная конструкция таким образом, чтобы при необходимости можно было менять отдельные элементы.
Передняя часть. Формируется с небольшим выступом так, чтобы обеспечить навешивание одних тисов на небольшой длине или двух экземпляров для более длинного верстака.
Опоры являются неотъемлемой частью сделанного верстака своими руками, чертежи при этом позволяют делать их из более мягких пород, например, из сосны. Устойчивость повышается с помощью монтажа продольных планок.
На фото видно, что в подверстачном пространстве могут присутствовать полки с выдвижными или глухими ящиками. Внутри складывается электроинструмент или полезная мелочь.

Удобно, когда под столом есть полки и ящики для инструментов и расходников

Передняя часть оснащается технологическими отверстиями, которые используются для удержания струбцин, клиньев и иных крепежных принадлежностей. Тыловая часть рабочей зоны оснащена спецуглулением. Здесь оказывается подручный набор мелочей, включая фурнитуру.

Разновидности столярных верстаков по типу установки

Собранный столярный стол своими руками относится к одному из типов:

Стационарный

Все составные части жестко соединены между собой и не предназначены для разбора. Рама имеет значительный вес, способный выдерживать большую нагрузку. Востребован для частых работ с крупными заготовками.

Мобильный

Столешница редко превышает габариты 70х80 см. Площадка используется для одних тисов, масса которых не более 30-35 кг. Нижняя часть каркаса собирается из металлических элементов, опускающих центр тяжести и обеспечивающих устойчивость системе. Востребован для мелкого ремонта.

Складной

Собран на резьбовых соединениях и используется сезонно или время от времени. При необходимости можно сложить, чтобы не занимал места.

Как сделать верстак своими руками

Избавиться от расшатывания конструкции удастся с помощью жесткой фиксации деревянного верстак к полу. В ход идут анкерные болты и уголковые элементы с отверстиями. Также в некоторых случаях окажется полезным крепление не только к полу, но и к стене.

Столярный верстак, собранный своими руками

Пошаговый алгоритм состоит из следующих пунктов:

Рама формируется из жестких деревянных брусьев. Сбивка и склейка проводится максимально плотно. Надежность конструкции помогает обеспечить наличие перемычек и царги. Высота установки их должна быть примерно на 40 см выше уровня пола. Вместо традиционных гвоздей предпочтительней использовать саморезы. Для усиления соединений под 90 градусов можно снаружи усиливать уголками. Клеевые узлы дополнительно стягиваются струбцинами.

Чертеж станка

Сборка столешницы проводится тщательно подогнанными досками по торцевым плоскостям. Отсутствие зазоров и щелей не даст возможности мусору и стружке забиваться в эти промежутки.

Для верхней подстолья нарезают доски нужной длины

С помощью саморезов собирают из досок раму, отмеряют по длинной стороне середину и прикручивают саморезами опорную планку 50х150 мм

Из брусков делают 6 опорных ножек, для чего крепят их к раме длинными саморезами и болтами

Крепление столешницы осуществляется с тыльной стороны к раме с помощью специально набитых досок с пазами.

Для устойчивости по нижнему краю прикручивают к основе 4 планки 50х150 мм, на этих же досках уже после сборки можно поставить полку

Собранный каркас верстака

Выровнять поверхность в итоге нужно шлифмашинкой или рубанком. Это избавить от нежелательного появления заноз. Верх необходимо обработать олифой, чтобы защитить поверхность.

Из фанеры или ОСВ-листа делают столешницу, которую крепят также саморезами. Для прочности основания и удобства работы столешницу накрывают листом оргалита

Готовый самодельный верстак

Тисы стационарные или навесные монтируются после всех отделочных операций. Предварительно для стационарных моделей делают специальное углубление в столешнице, чтобы спрятать губки тисов в одну плоскость со столом. Под болтовые соединения высверливаются отверстия и делаются потаи для головок.
Чертежи с размерами включают специальные упоры. Предпочтительней выбирать образцы, которые можно регулировать по высоте. Не стоит использовать для этого болты, так как они могут повредить заготовки.

Доработка стандартного верстака проводится самостоятельно под собственные нужды.

Самодельный столярный верстак

Обычно такие самоделки ставят в гараже или подсобных помещениях. Они, в отличие от деревянных, отличаются большей прочностью, устойчивостью и рассчитаны на продолжительное время работы.

Что понадобится:

угловая шлифмашинка;
электродуговая сварка с электродами;
строительный уровень;
лобзик;
дрель и шуруповерт;
линейка.

Чертеж металлического стола

Расходный материал:

стальные уголки 50х50х4 мм и 40х40х2 мм;
профиль 60х40х2 мм;
полоса 40х4 мм;
2-метровые листы 750х2 мм;
доски 50 мм;
фанера или лист OSB для столешницы;
направляющие для выдвижных ящиков;
саморезы;
нейтрализатор ржавчины;
краска, грунтовка.

Порядок работ

По чертежу раскраивают профиль. Уголки будут использоваться в качестве усиления каркаса и фиксации столешницы. Полоса – для кронштейнов выдвижных ящиков.
Трубу свариваем по схеме – 2200 и 750 мм соединяют в прямоугольник, поверх приваривают уголок, чтобы в ложе легла столешница. Для увеличения прочности приваривают через каждые 4-5 см отрезки труб наподобие ребер жесткости.

Сборка каркаса

По краям приваривают опоры высотой 85-90 см и также закрепляют уголком или отрезками труб в качестве удерживающих перемычек.

С опорными ножками

По обеим сторонам приваривают направляющие для будущих ящичков.

Каркас под ящики

На верхнюю опору наваривают уголки, куда будут вставляться доски под столешницу

Окантовка из уголков

Приваривают уголок 2,2 м и 4 уголка по 95 см для обрешетки под установку инструментов.

Силовая панель

Каркас усиливают стальными шинами, которые привариваются по всему периметру (24 штуки). Отдельно дрелью в полосе делают отверстия для крепежа боковых и задней стенки.

Усиленный каркас

Из фанеры нарезают заготовки под ящики и собирают их саморезами. Количество зависит от формы стола и для удобства специалиста

Фанерные ящики

Из полос делают основу под крепления кронштейнов и направляющих для ящиков.

Установка под ящики

Все швы зачищают, чтобы не было заусенец. Если на металле есть коррозийные участки, их обрабатывают металлической щеткой.
Верстак обрабатывают антикоррозийной защитой и окрашивают.
Доски вырезают болгаркой под каркас и вставляют так, чтобы по краям оставалось по паре миллиметров для возможного разбухания от влажности. Доски фиксируют саморезами. Верх закрывают фанерой. Для безопасности и удобства можно закрыть сверху оргалитом.

Распиловка досок

Ящики тоже покрывают лаком или краской, вставляют в салазки. Заднюю часть верстака зашивают фанерным листом.

Стол с ящиками

Финальный этап – установка инструментов и крючков.

ВИДЕО: Какие инструменты должны быть в столярной мастерской

nagdak.ru

Столярный верстак своими руками – как сделать, в том числе складной, чертежи с размерами и пошаговые действия + фото и видео

Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.

Назначение и типовое устройство верстака

Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать. Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка. Столярный верстак имеет следующую типичную компоновку:

Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом. Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
На переднюю (лицевую) часть верхней крышки «навешиваются» тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в «стальном варианте»;
Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

Самодельный верстак может иметь три типа конструктивного исполнения:

Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
Стационарный верстак простой конструкции – прост в изготовлении, но накрепко «привязан» к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

Фотогалерея: чертежи с размерами и обозначениями

Основные принципы изготовления

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.
Основание представляет собой раму из брусьев
Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.
Доски крепятся к устойчивому каркасу
Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.
К поверхности верстака можно прикрепить тиски или пилу
Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками

Видео: рабочий стол с пилой

Как сделать простой столярный верстак своими руками

Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с «фасадной» стороны и тщательно загибаемые на изнаночных деревянных перемычках. Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.
Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры. Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.
От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм. Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.
Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака «подрастет» на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см. Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.
Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов. После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.
Когда верхняя крышка надежно закреплена, на нее можно «навешивать» тиски, струбцины и прочие устройства для удобства столярных дел.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

Оцените статью: Поделитесь с друзьями!

remoskop.ru
