Сталь 09Г2С: свойства, применение, особенности производства

Изделия из низколегированной конструкционной стали 09Г2С востребованы во многих отраслях производства, что подкрепляется широким предложением сортамента продукции этой марки. Благодаря своим физическим свойствам, сталь 09Г2С заслуженно заняла свою позицию на рынках современного спроса и предложений. Характеристики стали 09Г2С предоставляют возможность применять её в качестве основного материала при изготовлении деталей, которые предназначены для работы в температурном диапазоне рабочей среды от -70 ºС до + 425 ºС, что при проектировании изделий привлекает к себе внимание ещё большего числа конструкторов.

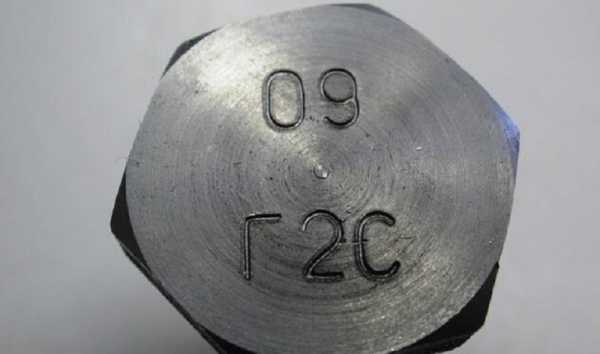

Сталь 09Г2С

Химический состав стали 09Г2С

Перед тем, как перейти к подробному рассмотрению химического состава, нужно понять, что означает расшифровка стали 09Г2С. Буквы «С» и «Г» сообщают о том, что в составе сплава имеется марганец и кремний. Но в каком количестве? Давайте разберёмся.

Первая цифра, стоящая в начале названия марки, сообщает о количестве углерода, содержащегося в сплаве, и отображаемая в сотых долях. Соответственно, процент углерода в сплаве 09Г2С составляет примерно 0,09. Следующие цифры показывают содержание легирующих элементов: марганца в этом сплаве содержится около 2% и менее 1% кремния.

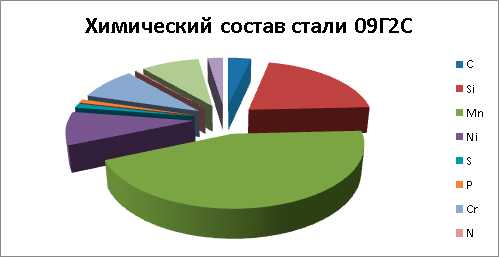

Химический состав стали 09Г2С

Помимо основных легирующих элементов, химический состав стали 09Г2С содержит в себе нижеследующие составляющие периодической таблицы:

Хим.элемент	Содержание в стали, %
C	Менее 0,12
Si	0,5…0,8
Mn	1,3…1,7
Ni	Менее 0.3
S	Менее 0.035
P	Менее 0.03
Cr	Менее 0.3
V	Менее 0.12
N	Менее 0.008
Cu	Менее 0.3
As	Менее 0.08

Суммарное количество легирующих компонентов в низколегированных сплавах не превышает значения 2,5%. Удельный вес стали 09Г2С равен 7850 кг/м³, но нужно заметить, что плотность стали непостоянна и может иметь небольшой разброс значений, которые находятся в прямой зависимости от количества легирующих элементов. Но в любом случае, относительно небольшой вес готового изделия, в котором при изготовлении деталей прибегли к использованию стали этой марки, имеет большое преимущество по сравнению с другими более тяжеловесными сплавами.

Физические свойства

Конструкционная сталь 09Г2С обладает высокой способностью сохранять свои характеристики при работе под давлением в широком температурном интервале, долговечна, устойчива к нагрузкам с переменным вектором силы, а также подвергается термической обработке, которая оказывает значительное влияние на показатели механических показателей.

Коэффициент линейного расширения (КЛР), который описывает способность сплавов сохранять свой объём при увеличении температуры при постоянном показателе давления, изменяется всего на 2,4×10-6 единицы при изменении температуры со 100 ºС до 500 ºС (1,14×10-5 при 100 ºС против 1,38×10-5 при 500 ºС). Наглядное описание характеристик линейного расширения приведено ниже:

Температура апробирования, ºС	100	200	300	400	500
Значение КЛР, 10-5 1/ ºС	1,14	1,22	1,26	1,32	1,38

Несмотря на то, что сталь 09Г2С является низколегированной, она не проявляет такое свойство, как флокеночувствительность. Малое присутствие углерода в сплаве обеспечивает удовлетворительный показатель свариваемости деталей из стали этой марки. Нужно отметить, что высокое содержание углерода в сплавах при его выгорании приводит к возникновению дополнительных микропор, а также к образованию закалочной структуры, что отрицательно сказывается на качестве сварного шва, а в стали 09Г2С этого не наблюдается.

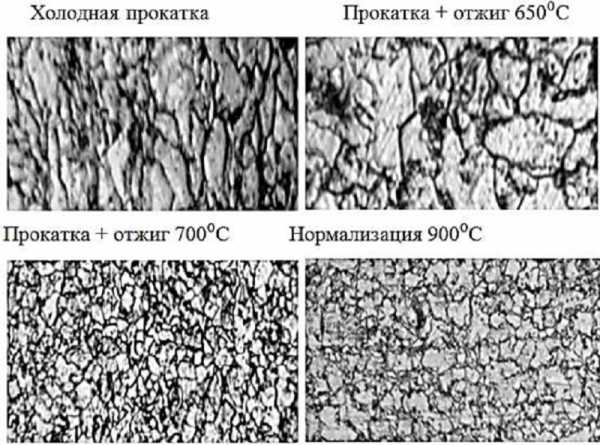

Изменение микроструктуры стали 09Г2С в зависимости от температуры

Сварка стали 09Г2С не требовательна к типу электродов и может проходить с использованием таких способов сварки, как ручная дуговая, электрошлаковая, автоматическая дуговая сварка под флюсом и с газовой защитой. Сплав марки 09Г2С не имеет ограничений по свариваемости материала, а детали из листового проката с сечением до 40 мм могут подвергаться сварке без предварительной разделки кромок. Детали, подготовленные к сварке, не нуждаются в дополнительной химической или термической обработке. Миграция легирующих элементов по всему сечению сварного шва обеспечивает его высокие прочностные характеристики и одновременно хорошие технические показатели ударной вязкости.

Для уменьшения признаков возникновения закалочной структуры, неизбежно формирующейся при сварке, сварное изделие следует подвергнуть высокотемпературному отпуску с температурой нагрева от 600 до 660 ºС. Охлаждение изделия должно быть медленным, с печью, что поможет избежать коробления его отдельных частей. Допускается не проводить термическую обработку деталей, прошедших сварку, и имеющих толщину поперечного сечения до 36 мм.

Механические свойства

Механические свойства стали 09Г2С описывают следующие характеристики для сортового и фасонного проката сечением до 10 мм:

Вид механических характеристик		Температура апробирования, ºС	Значение
Временное сопротивление	Ϭ_0,2, МПа	+20 (комнатная)	345
Предел прочности	Ϭ_В, МПа		490
Удлинение	δ₅, %		21
Ударная вязкость	КСU		64
	КСU_-40	-40	39
	КСU_-60	-60	34

Для того, чтобы определить класс прочности (КП) испытываемого образца, следует обратиться к ГОСТу 19281-2014, в котором подробно показаны все ключевые характеристики, на которые следует опираться при проведении испытаний или оценке готового протокола на категорию прочности.

Стоит не забывать, что этот механический показатель напрямую зависит от химического набора соответствующих компонентов, и присутствие в большем процентном содержании какого-либо элемента может сыграть ключевую роль при формировании показателей прочности при обработке этой стали.

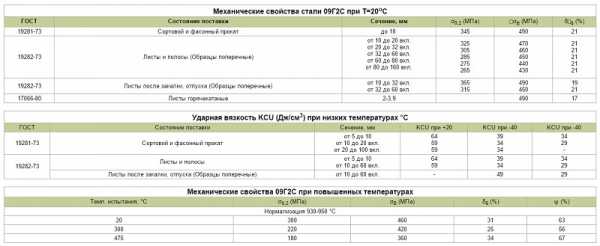

Механические свойства стали 09Г2С

В зависимости от класса прочности, изменяется и такой показатель механических характеристик, как твёрдость. Зависимость этих двух показателей прямая: чем выше категория прочности материала, тем выше и значение твёрдости. Обычно твёрдость низколегированных сплавов измеряется по методу Бринелля, и показатель твёрдости обозначается в единицах НВW, но в зависимости от требований, предъявляемых к изделию, и месту контроля (основной материал или материал сварного шва), может изменяться и метод измерения твёрдости. В таком случае, твердость материала может быть выражена в единицах по шкале Роквелла, Виккерса и т.д.

Режим термообработки стали назначается согласно критическим точкам:

Критическая точка	Ас1	Ас3	Аr3	Аr1
ºС	725	860	780	625

В зависимости от требуемых показателей механических свойств, назначается режим термической обработки. Нормализация и закалка стали 09Г2С проходит при высокотемпературном нагреве от 930 до 950 ºС. Зависимость мехсвойств от температурного режима отпуска приведена ниже:

Температура отпуска, °С	Предел текучести, δ_0,2, Па	Предел прочности, δ_В, Па	Удлинение, δ₅, %	Относительное сужение, ψ, %
20	295×106	405×106	30	66
100	270×106	415×106	29	68
200	265×106	430×106	—	—
300	220×106	435×106	—	—
400	205×106	410×106	27	63
500	185×106	315×106	—	63

Как следует из таблицы, чем выше температурный режим сопутствующего отпуска, тем ниже у сплава сопротивление разрыву.

Термическая обработка способствует образованию сплава с двухфазной структурой, дисперсность зерна которого и определяет основные показатели механических свойств материала.

Скачать ГОСТ 19281-2014

Применение сплава

Высокая прочность материала, удовлетворительные показатели механических свойств в широком диапазоне температур, а также способность к изменению свойств сплава после проведения термической обработки, неизбежно приводит к тому, что детали и изделия из стали 09Г2С находят своё применение практически во всех сферах производства и машиностроения. Из стали 09Г2С изготавливаются строительные конструкции, трубы для транспортировки различных жидкостей (воды, нефти и др.) и газов, резервуары различного назначения, паровые котлы, нефтепромысловое оборудование и различные детали машин, в т. ч. сельскохозяйственного направления.

: Гайки из стали 09Г2С

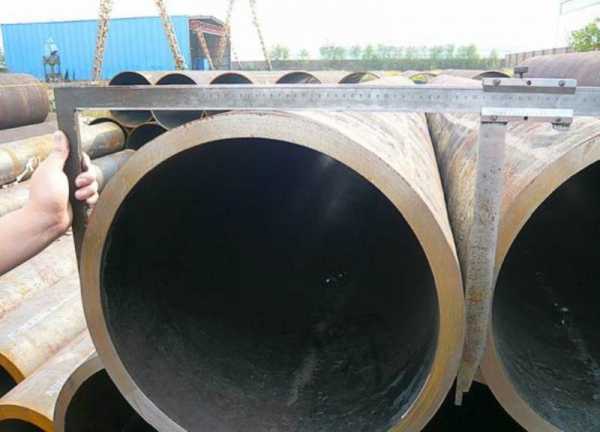

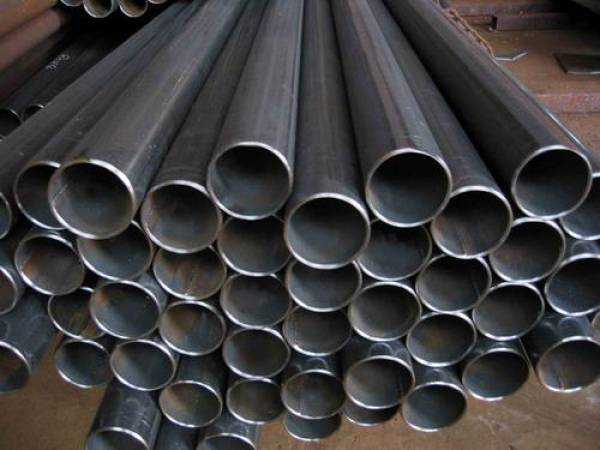

: Трубы из стали 09Г2С

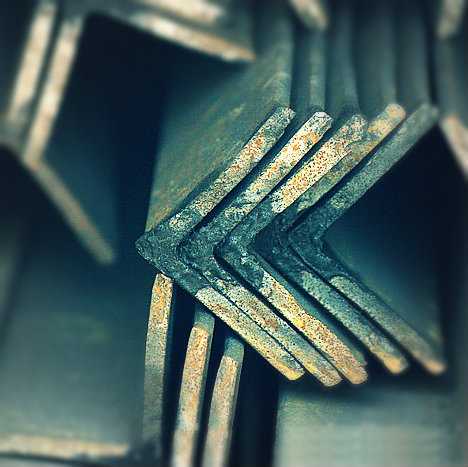

: Стальные уголки из 09Г2С

Богатый выбор различных сортаментов, разнообразие толщин приводят к тому, что к использованию этого сплава обращаются всё большее число производителей различных металлоизделий.

При механизированной сварке и в частном использовании находит своё применение и сварочная проволока марки 09Г2С. Такая проволока может иметь медное напыление, а может быть и вовсе без покрытия. Большим плюсом такой проволоки является относительно малое количество легирующих компонентов.

Производство стали 09Г2С

Основным сырьём при производстве марки стали 09Г2С служит чугун, который оптимизируют, повышая количество углерода и улучшая свойства сплава за счёт внедрения легирующих составляющих. В основе изготовления стали этой марки лежит ряд направлений:

мартеновский;
электротермический;
конверторный.

Пример применения стали 09Г2С

Сталь 09Г2С проявляется отличным материалом при проектировании деталей и конструкций, которые будут работать в условиях низких температур, с одновременным сохранением своих высоких прочностных и пластичных характеристик, а низкие затраты при проведении монтажных работ, лишь в очередной раз подкрепляют позиции этой марки на рынке современного спроса и предложений.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Сталь-Максимум: Cталь 09Г2С

Данный сплав относится к классу конструкционных низколегированных сталей. Она используется для изготовления различных металлических деталей и элементов для сварных металлоконструкций, работающих под давлением и при различных температурах.

Конструкционная сталь — сплав, который применяется для изготовления различных деталей, механизмов и конструкций в машиностроении и строительстве и обладает определенными механическими, физическими и химическими свойствами.

см. Википедию

Этот вид стали относится к кремнемарганцовистым. Выполняется по ГОСТ 27772-88. Соответствует требованиям для строительных конструкций С345.

Точный химический состав стали 09Г2С

09Г2С обозначает, что в составе присутствует:

углерод – 0,09%
марганец – до 2%
кремний – менее 1%

Сталь является низколегированной, поскольку общее количество добавок колеблется в пределах 2,5%. Помимо основных элементов состав марки 09Г2С дополняют несколько второстепенных.

Никель (Ni)	Хром (Cr)	Медь (Cu)	Мышьяк (As)	Сера (S)	Фосфор (P)	Азот (N)
менее 0.3	менее 0.3	менее 0.3	до 0.08	меньше 0.04	менее 0.035	до 0.008

Преимущества и применение стали 09Г2С

Сталь 09Г2С не перегревается и не закаливается в процессе сварки. Ее пластические свойства остаются на высоком уровне, а зернистость не увеличивается. Все эти характеристики делают такой сплав идеальным для использования в сварных конструкциях. Процесс сварки может осуществляться с предварительным подогревом (приблизительно до 100°-120°) и без него.

Именно эта марка позволяет создавать максимально тонкостенные элементы, что отлично подходит для ее применения в судостроении и строительной области. К тому же материал довольно прочный и долговечный, что обуславливает безопасность сооружения.

Листовой прокат из стали 09Г2С легко гнется. Это позволяет создавать сложнейшие конструкции для газодобывающей, нефтяной и химической отрасли. В таких сферах стальные изделия из этой марки представлены в виде труб и трубопроводной арматуры.

Преимущества стали 09Г2С

Высокая механическая прочность
Долговечность – срок службы деталей из этой стали более 30 лет
Широкий диапазон рабочей температуры – от -70°С до +425°С
Отсутствует склонность к отпускной хрупкости

После отпуска вязкость стали не снижается
Не теряет пластичность и не изменяет зернистость при сварке элементов

Свойства стали 09Г2С

Удельный вес этого сплава составляет 7,85 г/см3. Свариваемость этой стали не ограничена.

Способы сварки:

ручная дуговая (РДС)
аргонно-дуговая (АДС) под флюсом и с газовой защитой
электрошлаковая (ЭШС)

Температура критических точек составляет:

Ac1 = 725°
Ac3(Acm) = 860°
Ac3(Acm) = 860°
Ar1 = 625°

У материала отсутствуют флокеночувствительность и склонность к отпускной хрупкости.

Температура ковки:

начало – 1250°С
конец – 850°С

Обрабатываемость резанием доступна в нормализованном отпущенном состоянии δB=520 МПа, Кυ б.ст=1,0 К υ тв. спл=1,6

Предел текучести при разных температурах:

250°С = 2207,25 кгс/см2 (225 МПа)
300°С = 1912,95 кгс/см2 (195 МПа)

350°С = 1716,75 кгс/см2 (175 МПа)
400°С = 1520.55 кгс/см2 (155 МПа)

Отечественные и зарубежные аналоги

Россия	09Г2, 09Г2Т, 09Г2ДТ, 10Г2С
Германия	13Mn6, 9MnSi5
Болгария	09G2S
Венгрия	Vh3
Румыния	9SiMn16
Япония	SB49
Китай	12Mn

Интересует прокат из стали этой марки или остались вопросы?

Звоните нам:
+7 (3513) 69-00-80

Пишите на почту:
Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

stalmaximum.ru

Марка стали 09Г2С характеристики, расшифровка, механические свойства, категории

Аналоги и заменители

Сталь 09ГС, 09Г2ДТ, 09Г2Т, 10Г2С

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 19281—73, ГОСТ 2590-88, ГОСТ 2591-88, ГОСТ 8239-89, ГОСТ 8240-89.
Лист толстый ГОСТ 19281-89, ГОСТ 5520-79, ГОСТ 5521-93, ГОСТ 19903-74.
Лист тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74.
Полоса ГОСТ 103-76, ГОСТ 82—70.
Поковки и кованые заготовки ГОСТ 1133—71.

Назначение

Детали аппаратов и сосудов, работающие при температуре от -70°C до +475°C под давлением. В трубопроводах пара и горячей воды — детали, изготовленные из листа — до температуры 450°C, трубы — до температуры 425°C, в котлах — листовые детали, работающие при температуре до 450°C, во всех случаях без ограничения давления. Крепежные детали в котлах и трубопроводах используются до температуры 425°C и давлении до 10 Н/мм

Сталь марки 09Г2С должна испытываться на растяжение при повышенных температурах.

В результате таких испытаний предел текучести при 320 °С для листов из стали марки 09Г2С толщиной 60 мм и более должен быть не менее 18 кГ/мм²

к содержанию ↑

Расшифровка стали 09Г2С

Двузначное число 09 обозначает примерное содержание углерода в стали, умноженное на сто, т.е. содержание углерода в стали приблизительно 0,09%.
Бука Г означает, что в стали содержится марганец в количестве около 2%.
Буква С означает, что в стали содержится кремний.

Температура критических точек, °С

Ac₁	Ac₃	Ar₃	Ar₁
725	860	780	625

Химический состав, % (ГОСТ 19281-2014)

C, углерод	Mn, марганец	Si, кремний	P, фосфор	S, сера	Cr, хром	Ni, никель	Cu, медь	As, мышьяк	N, азот
C, углерод	Mn, марганец	Si, кремний	не более
0,12	1,3-1,7	0,5-0,8	0,035	0,040	0,30	0,30	0,30	0,08	0,008

Предел текучести σ_0,2 (ГОСТ 5520-79)

σ_0,2, МПа, при температуре испытаний, °C
250	300	350	400
2255	195	175	155

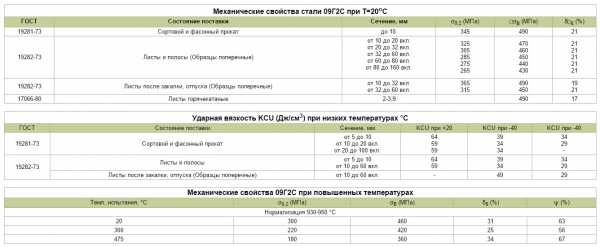

Механические свойства

ГОСТ	Состояние поставки	Сечение, мм	σ_0,2, МПа,	σ_в, МПа,	δ₅ (δ₄), %
ГОСТ	Состояние поставки	Сечение, мм	не менее
ГОСТ 19281-2014	Сортовой и фасонный прокат	До 10	345	490	21
ГОСТ 19281-2014	Лист и полоса (образцы поперечные)	От 10 до 20 вкл.	325	470	21
		Св. 20 до 32 вкл.	305	460	21
		Св. 32 до 60 вкл.	285	450	21
		Св. 60 до 80 вкл.	275	440	21
		Св. 80 до 160 вкл.	265	430	21
ГОСТ 19281-2014	Лист после закалки и отпуска(образцы поперечные)	От 10 до 32 вкл.	365	490	19
ГОСТ 19281-2014	Лист после закалки и отпуска(образцы поперечные)	От 32 до 60 вкл.	315	450	21
ГОСТ 17066-94	Лист горячекатанный	2 — 3,9	—	490	(21)

к содержанию ↑

Механические свойства при повышенных температурах

t_исп., °C	σ_0,2, МПа	σ_в, МПа	δ₅, %	Ψ, %
20	300	460	31	63
300	220	420	25	56
475	180	360	34	67

Примечание. Нормализация при 930—950 °С.

Механические свойства в зависимости от температуры отпуска

t_отп., °C	σ_0,2, МПа	σ_в, МПа	δ₅, %	Ψ, %
20	295	405	30	66
100	270	415	29	68
200	265	430	—	—
300	220	435	—	—
400	205	410	27	63
500	185	315	—	63

Ударная вязкость KCU

ГОСТ	Состояние поставки	Сечение, мм	KCU, Дж/см², при температуре, °C
ГОСТ	Состояние поставки	Сечение, мм	+20	-40	-70
ГОСТ 19281-89	Сортовой и фасонный прокат	От 5 до 10 От 10 до 20 вкл. От 20 до 100 вкл.	64 59 59	39 34 34	34 29 —
	Лист и полоса	От 5 до 10 От 10 до 160 вкл.	64 59	39 34	34 29
	Лист после закалки и отпуска (образцы поперечные)	От 10 до 60	—	49	29

к содержанию ↑

Категорийность стали 09Г2С

к содержанию ↑

Технологические свойства

Температура ковки, °С: начала 1250, конца 850.
Свариваемость — сваривается без ограничений.
Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС.
Обрабатываемость резанием — K_{v тв.спл} = 1,0 и K_{v б.ст} = 1,6 в нормализованном, отпущенном состоянии при σ_в = 520 МПа.
Склонность к отпускной хрупкости — не склонна.
Флокеночувствительность — не чувствительна.

enginiger.ru

расшифровка, плотность, механические свойства, аналоги. Применение низколегированной стали 09г2с.

Марка 09г2с – сталь конструкционная, низколегированная, углеродистая. Количество присадок в ней не превышает 2,5%, а цифровые и буквенные символы в названии обозначают их процентное содержание в металле. Расшифровка маркировки по ГОСТ 5058-65 означает, что содержание углерода в стали – 0,09%, буква «Г» в сочетании с цифрой «2» говорит о добавке 2% марганца, а «С» – однопроцентная добавка кремния. Аналоги этой стали – 09г2, 09г2дт, 09г2т,10г2с, а также 19Мn-6 также легко расшифровываются по ГОСТ. Главное достоинство этой марки – ее хорошая свариваемость, которая осуществляется и при подогреве и термической обработке, и без подогрева.

Основные характеристики стали 09г2с

Химический состав определен ГОСТом 19281–89 и некоторыми другими. Предполагается, что в данной марке могут присутствовать иные легирующие элементы, кроме отмеченных в ее названии: магний (до 1,7%), никель (до 0,008%), кремний (до 0,85%) и ряд других. Сера и фосфор, негативно влияющие на вязкость стали, используются в марке в незначительных количествах.

Механические свойства стали 09г2с позволяют использовать ее для различных строительных конструкций, поскольку она обладает повышенной прочностью даже в деталях не очень большой толщины. Диапазон ее температурного использования значителен: -70 – +450°С, т.к. она обладает устойчивостью присущих ей качеств.

Ценность технологических свойств марки 09г2 связана с наличием:

высокого предела выносливости, особенно после получения двухфазной ферритно-мартенситной структуры
пластичности
легкой свариваемости без ограничений
прокаливаемости
отсутствия перегрева
отсутствия флокеночувствительности
устойчивости к образованию трещин
устойчивости к отпускной хрупкости и др.

По ГОСТУ19281-89 к марке, равно как и к другим низколегированным сталям, добавляется категория металлопроката. Например, 09г2с -12 будет обозначать, что стальной лист из 09г2с испытывался на ударную вязкость при температуре -40°С.

Применение марки 09г2с

Поскольку одна из важнейших характеристик марки – возможность сварки без ограничений, ее использование в химической, строительной, судостроительной, нефтегазовой отраслях и машиностроении позволяет создавать сложнейшие конструкции. Для сварочных работ с маркой, в т.ч. и многослойной, можно использовать любые электроды в связи с низким содержанием углерода в самом материале. Сварные конструкции из стали 09г2 значительно легче других применяемых конструкций, что позволяет экономить на строительстве.

Высокая механическая устойчивость 09Г2С к крайне низким температурам предоставляет возможность протягивать нефте – и газопроводы на севере РФ, изготавливать сварные переходы, тройники, фланцы и другие детали трубопроводов с уникальными морозостойкими качествами. В то же время из нее изготавливают паровые котлы, емкости, необходимые для работы в условиях высоких температур. Двухслойные антикоррозийные листы и профили для сельскохозяйственных машин – еще одна сфера применения сплава 09г2с.

fx-commodities.ru

Сталь марки 09г2с: характеристики, применение

Сталь представляет собой сплав железа, углерода и некоторых примесей. Доля железа должна быть весомой и составлять не менее 45%.

Для получения сталей перерабатывают чугун с помощью мартеновского, электротермического, конверторного способов. Согласно ГОСТам, составы сплавов оптимизируют: увеличивают содержание углерода, добавляют легирующие элементы, благодаря которым сырье обретает те или иные свойства.

Как и сталь 3, характеристики которой можно посмотреть здесь, сталь 09г2с относят к одному из самых востребованных видов сырья.

Химический состав, механические свойства

Низколегированная сталь 09г2с содержит 96-97% железа. Обозначение 09г2с расшифровывается просто: 09 – процентное содержание углерода, буква «Г» «сигнализирует» о наличии 2% марганца, а «С» дает понять, что в стали присутствует около 1% кремния.

В химическом составе данной марки стали содержится также 05-08% кремния, 0,3% никеля, до 0,04% серы. Присутствуют фосфор (0,035%), хром (до 0,3%), мышьяк (до 0,08%), азот (0,008%) и медь (0,30%).

В таблицах можно посмотреть более полную информацию о механических свойствах сырья в зависимости от динамики температуры, показателей ударной вязкости.

Применение стали 09г2с: характеристики и «поведение» в изделиях

Сталь конструкционная низколегированная 09г2с, большей частью, служит для изготовления листового, фасонного проката. Продукцию производят, согласно требованиям, прописанным в ГОСТах 19281-73, 19281-89. Стандарт 19903-74 – (лист г/к 09г2с), ГОСТ 103-2006 нормирует изготовление полосы горячекатаной, тогда как круг г/к ст. 09г2с выпускают, следуя нормам 2590-2006.

Способность к свариванию и механическая устойчивость металла – условия изготовления износостойких фасонных изделий металлопроката, таких как балка 09г2с, уголок, швеллер г/к 09г2с. Сталь идеальна для производства комплектующих для нужд станкостроения, машиностроения и транспорта, строительной, нефтяной, химической отраслей. Огромный «плюс» – прокат выдерживает влияние температурных режимов от -70 до +425 оС в условиях многолетних нагрузок и различных деформаций.

Так, продукция из стали 09г2с, характеристики которой, подчас, можно отнести к разряду уникальных, дают возможность функционировать городам, сложнейшим транспортным системам, предприятиям в климатических зонах повышенной опасности, в регионах с суровым климатом.

К примеру, закаленная сталь данной марки с повышенными характеристиками механической прочности крайне востребована при возведении трубопроводов на крайнем севере страны. Новые технологии позволяют монтировать сложнейшие по конфигурации сварные элементы.

В городском строительстве, архитектуре, находит применение труба квадратная 09г2с, служащая для изготовления ограждений, оформления скверов, парков, монтажа рекламных щитов, впрочем, труба прямоугольная 09г2с – не менее популярна.

Сварные конструкции из данной разновидности стали различной сложности крайне востребованы. Металл при любом способе сварки не теряет свойств пластичности. Именно поэтому мастера самых разных производственных профессий любят работать со сталью 09г2с (ГОСТ19281-73).

Паровые котлы, различное оборудование для работы в сложных термальных условиях, применяемое в промышленности и с/х – все это изготавливают с помощью прочной и пластичной стали 09г2с.

Необходимость в прокате из ст09г2с легко объяснить с точки зрения экономичности. Возводимые конструкции легче варить, они меньше весят, обладают высокими прочностными характеристиками.

Особенности электросварки

Для сваривания изделий из стали 09Г2С обычно применяют инструмент, рассчитанный на использование исключительно низколегированного, углеродистого сырья. Как и в любом деле, здесь необходима внимательность и соблюдение всех технологических нюансов.

Чтобы, к примеру, при каскадной сварке предотвратить перегрев шва, используют силу тока всего 40-50 А /1 мм электрода. При этом после проведения сварных работ изделие закаливают при 650 оС, и, далее, ориентируясь на его толщину, поддерживают этот температурный режим (каждые 25 мм – час времени).

Затем конструкцию охлаждают в обычной горячей воде или на воздухе, что снимает напряженность в шве и обеспечивает его надежность.

После проведения закалки прочность и сопротивление изделия износу увеличивается, изделие не уступает по своим характеристикам другим продуктам, выполненным из более дорогих марок сталей.

spb-stal.ru

Сталь 09Г2С

Сталь 09Г2С -низколегированная конструкционная для сварных работ. 09Г2С– сталь свариваемая без ограничений, при сварке не требует подогрева и последующей термообработки.

Сталь 09Г2С не флокеночувствительна и не склонна к отпускной хрупкости.

Сталь 09Г2С используется:

для производства паровых котлов
для производства аппаратов и емкостей, работающих под давлением при температуре -70 – +450 °С
для производства сварных листовых конструкций в химическом и нефтяном машиностроении
в судостроении

Типы и размеры 09Г2С:

Квадрат 09Г2С изготавливается с размером сторон 63-200 мм ( ГОСТ 2591-88). По тех. соглашению производится квадрат 220 мм.
Круг 09Г2С имеет размер от 28 до 180 включительно ( ГОСТ 2590-88)
Полоса 09Г2С имеет толщину от 12-50 мм и ширину 40-160 мм ( ГОСТ 103-76)

Заменителями стали 09Г2С являются марки 09Г2,09Г2Т,09Г2ДТ, а так же 10Г2С.

Химический состав в % стали 09Г2С.

C	Si	Mn	Ni	S	P	Cr	N	Cu	As
до 0.12	0.5-0.8	1.3-1.7	до 0.3	до 0.04	до 0.035	до 0.3	до 0.008	до 0.3	до 0.08

Механические свойства при Т=20^oС стали 09Г2С.

Сортамент	Размер	Напр.	s_в	s_T	d₅	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м²	–
Лист	4		500	350	21

Физические свойства стали 09Г2С.

T	E 10^-5	a10⁶	l	r	C	R 10⁹
Град	МПа	1/Град	Вт/(м·град)	кг/м³	Дж/(кг·град)	Ом·м
20
100		11.4
200		12.2
300		12.6
400		13.2
500		13.8

Обозначения:

Механические свойства:
	s_в	– Предел кратковременной прочности, [МПа]
	s_T	– Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
	d₅	– Относительное удлинение при разрыве, [ % ]
	y	– Относительное сужение, [ % ]
	KCU	– Ударная вязкость, [ кДж / м²]
	HB	– Твердость по Бринеллю

Физические свойства:
	T	– Температура, при которой получены данные свойства, [Град]
	E	– Модуль упругости первого рода , [МПа]
	a	– Коэффициент температурного (линейного) расширения (диапазон 20^o – T ) , [1/Град]
	l	– Коэффициент теплопроводности (теплоемкость стали) , [Вт/(м·град)]
	r	– Плотность стали , [кг/м³]
	C	– Удельная теплоемкость стали (диапазон 20^o – T ), [Дж/(кг·град)]
	R	– Удельное электросопротивление, [Ом·м]

www.baltstroymetall.ru

Эмаль ГФ-92 ГС | Группа компаний ВБК

Применение и свойства Эмали ГФ-92 ГС

Эмаль ГФ-92 ГС (горячей сушки) применяется для покрытия вращающихся и неподвижных частей обмотки электрических машин и аппаратов. ГОСТ 9151-75.

Также наша компания реализует Эмаль ГФ-913, предназначенную для окраски непроволочных резисторов и других радиодеталей.

Характеристики Эмали ГФ-92 ГС

Время высыхания до ст. 3 при температуре 100°C-110°C — не более 3 ч.
Рекомендуемая толщина однослойного покрытия — 18-23 мкм.
Рекомендуемое количество слоев — 2-3.
Укрывистость пленки— не более 140 г/м².
Твердость пленки— не менее 0,55 усл. ед.
Условная вязкость по вискозиметру ВЗ-1 при температуре (20±0,5)°C — не менее 30 с.
Массовая доля нелетучих веществ — не менее 55-60%,масс.
Степень перетира — не более 20 мкм.
Маслостойкость пленки — не менее 10 ч.
Электрическая прочность пленки после воздействия воды в течение 24 ч. при температуре (20±2)°C
Удельное электрическое сопротивление пленки при температуре (20±2)°C — не менее 1.Е+13 Ом*см.
Удельное электрическое сопротивление пленки после действия воды в течение 24 ч. при температуре (20±2)°C ГФ-92 ХС серая — не менее 1.Е+10 Ом*см.
Разбавитель — В качестве разбавителя используют ксилол, толуол или сольвент.

Нанесение Эмали ГФ-92 ГС

Перед нанесением поверхность должна быть сухой, очищена от грязи и пыли, обезжирена. Эмаль тщательно перемешать, при необходимости разбавить выше указанными растворителями. Наносят пневматическим распылением, окунанием или наливом.

Срок эксплуатации Эмали ГФ-92 ГС

Срок службы покрытия не менее 2 лет.

Срок хранения Эмали ГФ-92 ГС

Срок хранения Эмали ГФ-92 ГС в невскрытой заводской упаковке 12 месяцев со дня изготовления.

Меры предосторожности

Огнеопасно! Беречь от огня! При нанесении использовать индивидуальные средства защиты.

На этой странице Вы можете ознакомиться с полным каталогом Эмалей ГФ, предлагаемых нашей компанией.

kemt-mifi.ru
