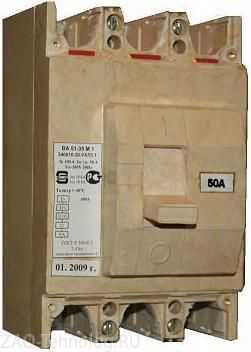

автоматический выключатель ВА 51-35 16-400А, ПРОГРЕССЭНЕРГО

Блочный трехполюсный автоматический выключатель ВА 51-35 предназначен для проведения тока в номинальном режиме, отключения тока при коротких замыканиях и перегрузках, а также нечастых оперативных включений и отключений (до 3 раз в час) электрических цепей напряжением до 660 В переменного тока и 220 В постоянного тока.

Автоматические выключатели ВА 51-35 устанавливаются в шкафах комплектных распределительных устройств, на панелях и в отдельных шкафах внутренней установки собственных нужд различных объектов народного хозяйства.

Выключатели ВА 51-35 имеют тепловые и электромагнитные максимальные расцепители тока для защиты в зоне токов перегрузки и короткого замыкания. Выключатели могут поставляться без тепловых и электромагнитных расцепителей.

Выключатели ВА51-35 по своим техническим характеристикам и габаритно-установочным размерам являются аналогом выключателей ВА04-36. Различие в данных выключателях в коммутационной способности при разных токах.

Допускается использование выключателей для нечастых прямых пусков асинхронных электродвигателей.

Структура условного обозначения ВА 51-35М2-340010-20 УХЛ3 100А:

  • ВА – выключатель автоматический

  • 51-35 – обозначение серии

  • М2 – номинальный ток главных цепей (М1 – 16-100А, М2 – 125-250А, М3 – 320-400А)

  • 3 – количество полюсов

  • 4 – наличие расцепителей (0 – без расцепителей, 3 – с расцепителями тока короткого замыкания, 4 – с расцепителями тока перегрузки и расцепителями тока короткого замыкания)

  • 00 – наличие дополнительных сборочных единиц (00 – отсутствуют, 11 – вспомогательные контакты, 12 – независимый расцепитель, 18 – вспомогательные контакты и независимый расцепитель)

  • 1 – с ручным приводом (3 – с электромагнитным приводом)

  • 0 – наличие дополнительных механизмов (0 – отсутствуют, 5 – ручной дистанционный привод, 6 – устройство запирания)

  • 20 – степень защиты

  • УХЛ3 – климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

  • 100 А – номинальный ток, А

Технические характеристики выключателя ВА51-35 100А:

Наименование параметра

Единица изм.

Значение

Номинальное напряжение

В

400/690

Номинальный ток

А

100

Уставка электромагнитного расцепителя

А

750/1250

Номинальная предельная отключающая способность:

при напряжении 400 В

кА

18

при напряжении 690 В

кА

10

Номинальная рабочая отключающая способность

%

50

Номинальная наибольшая включающая способность:

при напряжении 400 В

кА

36

при напряжении 690 В

кА

17

Износостойкость:

Общая

циклов ВО

10000

Коммутационная

при напряжении 400 В

циклов ВО

2000

при напряжении 690 В

циклов ВО

2000

Габаритные размеры (длина x ширина x высота)

мм

151 х 113 х 114

Масса, не более

кг

2,5

Автоматические выключатели ВА51-35 дополнительно комплектуются:

  • вспомогательными контактами (ВК)

  • независимым рацепителем (НР)

  • ручным дистанционным приводом для оперирования через дверь (РДП)

  • электромагнитным приводом (ЭП)

  • клеммной крышкой

  • устройством запирания выключателя в положении “Отключено”

  • расширительными контактами и межполюсными изоляционными перегородками

Независимый расцепитель (НР) обеспечивает отключение выключателя при подаче на выводы катушки расцепителя напряжения постоянного (24В, 48В, 110В, 220В) или переменного (24В, 48В, 110В, 220В, 380В) тока. Независимый расцепитель отключает автоматический выключатель в любых рабочих условиях, когда питающее напряжение составляет от 70% до 110% номинального напряжения.
Номинальный режим работы независимого расцепителя – кратковременный. Для исключения повреждения НР рекомендуется его использование только в комбинации с блок-контактом, снимающим напряжение с катушки НР после срабатывания автоматического выключателя.

Время отключения выключателя при номинальном токе – не более 0,04 с. Потребляемая НР мощность не превышает 300 Вт на переменном токе и 350 Вт на постоянном токе.

Ручной дистанционный привод (РДП) с запирающим устройством в положении “отключено” крепится на передней стороне двери распределительного устройства, его рукоятка кинематически связана с ручкой выключателя, что позволяет оперировать выключателем при закрытой двери распределительного устройства. Масса РДП не более 0,85 кг.

Электромагнитный привод (ЭП) обеспечивает оперирование автоматическим выключателем когда питающее напряжение составляет от 85% до 120% номинального напряжения.
Конструкция ЭП допускает возможность ручного оперирования выключателем при отсутствии напряжения в цепи привода.
Номинальное напряжение ЭП 230 В либо 400В переменного тока частоты 50 Гц.

Потребляемая ЭП мощность не превышает 1,5 кВт
Масса автоматического выключателя с электромагнитным приводом не превышает 4 кг.

Устройтво для запирания ручки выключателя в положении “отключено” используется для обеспечения безопасности людей при ремонте и обслуживании оборудования.

Условия эксплуатации:

  • температура окружающего воздуха от -50°С до +40°С

  • высота над уровнем моря не более 4300м. При эксплуатации выключателей на высоте над уровнем моря свыше 2000м номинальные токи должны быть снижены на 10%, а номинальное напряжение не более 500В

  • относительная влажность воздуха 98% при 25°С

  • сейсмостойкость – 9 баллов по MSK-64

  • окружающая среда – промышленная атмосфера типа П

  • степень загрязнения среды – 3 по ГОСТ Р 50030.1

  • Механические воздействующие факторы по группе М3 ГОСТ 17516.1

  • рабочее положение в пространстве – установка на вертикальной плоскости знаком “I” (включено) – вверх. Допускается поворот вправо или влево на 90°

Закажи прямо сейчас!

xn—-7sbbh1btbu.xn--p1ai

ВА51-35 Автоматические выключатели | Характеристики ВА51-35 | Автоматический выключатель КЭАЗ

АртикулНаименованиеЦена с НДС, р.
на 29.01.19
140574Выключатель автоматический ВА51-35М1-330010-100А-1000-690AC-УХЛ3-КЭАЗ2790.02
149672Выключатель автоматический ВА51-35М1-330010-100А-630-690AC-УХЛ3-КЭАЗ2790.02
256283Выключатель автоматический ВА51-35М1-331110-100А-1000-690AC-УХЛ3-КЭАЗ3152.69
141356Выключатель автоматический ВА51-35М1-331110-100А-1200-440DC-УХЛ3-КЭАЗ3152.69
113697Выключатель автоматический ВА51-35М1-331810-100А-1000-690AC-НР110AC/DC-УХЛ3-КЭАЗ3435.86
275782Выключатель автоматический ВА51-35М1-331810-100А-1200-440DC-НР110AC/DC-УХЛ3-КЭАЗ3434.88
108310Выключатель автоматический ВА51-35М1-340010-100А-1250-690AC-УХЛ3-КЭАЗ2790.02
141722Выключатель автоматический ВА51-35М1-340010-100А-750-690AC-УХЛ3-КЭАЗ2790.02
254007Выключатель автоматический ВА51-35М1-340010-100А-800-440DC-УХЛ3-КЭАЗ2790.02
108308Выключатель автоматический ВА51-35М1-340010-16А-125-690AC-УХЛ3-КЭАЗ2675.76
108314Выключатель автоматический ВА51-35М1-340010-16А-250-690AC-УХЛ3-КЭАЗ2675.76
108309Выключатель автоматический ВА51-35М1-340010-20А-125-690AC-УХЛ3-КЭАЗ2675.76
108315Выключатель автоматический ВА51-35М1-340010-20А-250-690AC-УХЛ3-КЭАЗ2675.76
108312Выключатель автоматический ВА51-35М1-340010-25А-150-690AC-УХЛ3-КЭАЗ2675.76
108318Выключатель автоматический ВА51-35М1-340010-25А-300-690AC-УХЛ3-КЭАЗ2675.76
108319Выключатель автоматический ВА51-35М1-340010-25А-400-690AC-УХЛ3-КЭАЗ2675.76
108313Выключатель автоматический ВА51-35М1-340010-31,5А-200-690AC-УХЛ3-КЭАЗ2675.76
108320Выключатель автоматический ВА51-35М1-340010-31,5А-400-690AC-УХЛ3-КЭАЗ2675.76
108323Выключатель автоматический ВА51-35М1-340010-31,5А-500-690AC-УХЛ3-КЭАЗ2675.76
108316Выключатель автоматический ВА51-35М1-340010-40А-250-690AC-УХЛ3-КЭАЗ2675.76
108321Выключатель автоматический ВА51-35М1-340010-40А-400-690AC-УХЛ3-КЭАЗ2675.76
108324Выключатель автоматический ВА51-35М1-340010-40А-500-690AC-УХЛ3-КЭАЗ2675.76
108317Выключатель автоматический ВА51-35М1-340010-50А-250-690AC-УХЛ3-КЭАЗ2675.76
108325Выключатель автоматический ВА51-35М1-340010-50А-500-690AC-УХЛ3-КЭАЗ2675.76
108326Выключатель автоматический ВА51-35М1-340010-50А-600-690AC-УХЛ3-КЭАЗ2675.76
112932Выключатель автоматический ВА51-35М1-340010-63А-500-690AC-УХЛ3-КЭАЗ2790.02
108327Выключатель автоматический ВА51-35М1-340010-63А-750-690AC-УХЛ3-КЭАЗ2790.02
255490Выключатель автоматический ВА51-35М1-340010-63А-800-440DC-УХЛ3-КЭАЗ2790.02
108307Выключатель автоматический ВА51-35М1-340010-80А-1000-690AC-УХЛ3-КЭАЗ2790.02
112931Выключатель автоматический ВА51-35М1-340010-80А-630-690AC-УХЛ3-КЭАЗ2790.02
266010Выключатель автоматический ВА51-35М1-340010-80А-800-440DC-УХЛ3-КЭАЗ2790.02
253835Выключатель автоматический ВА51-35М1-340016-100А-1250-690AC-УХЛ3-КЭАЗ2944.03
252523Выключатель автоматический ВА51-35М1-340016-16А-125-690AC-УХЛ3-КЭАЗ2828.78
252522Выключатель автоматический ВА51-35М1-340016-16А-250-690AC-УХЛ3-КЭАЗ2828.78
108328Выключатель автоматический ВА51-35М1-340016-25А-300-690AC-УХЛ3-КЭАЗ2828.78
271517Выключатель автоматический ВА51-35М1-340016-40А-500-690AC-УХЛ3-КЭАЗ2828.78
223080Выключатель автоматический ВА51-35М1-340016-63А-500-690AC-УХЛ3-КЭАЗ2942.05
108329Выключатель автоматический ВА51-35М1-340016-63А-750-690AC-УХЛ3-КЭАЗ2942.05
236050Выключатель автоматический ВА51-35М1-340016-80А-630-690AC-УХЛ3-КЭАЗ2942.05
108331Выключатель автоматический ВА51-35М1-341110-100А-1250-690AC-УХЛ3-КЭАЗ3152.69
136917Выключатель автоматический ВА51-35М1-341110-100А-750-690AC-УХЛ3-КЭАЗ3152.69
221369Выключатель автоматический ВА51-35М1-341110-16А-250-690AC-УХЛ3-КЭАЗ3037.44
108332Выключатель автоматический ВА51-35М1-341110-25А-300-690AC-УХЛ3-КЭАЗ3037.44
112907Выключатель автоматический ВА51-35М1-341110-31,5А-400-690AC-УХЛ3-КЭАЗ3037.44
137295Выключатель автоматический ВА51-35М1-341110-40А-400-690AC-УХЛ3-КЭАЗ3037.44
112908Выключатель автоматический ВА51-35М1-341110-40А-500-690AC-УХЛ3-КЭАЗ3037.44
112909Выключатель автоматический ВА51-35М1-341110-50А-500-690AC-УХЛ3-КЭАЗ3037.44
108333Выключатель автоматический ВА51-35М1-341110-63А-750-690AC-УХЛ3-КЭАЗ3150.71
108330Выключатель автоматический ВА51-35М1-341110-80А-1000-690AC-УХЛ3-КЭАЗ3152.69
218422Выключатель автоматический ВА51-35М1-341110-80А-630-690AC-УХЛ3-КЭАЗ3152.69
138975Выключатель автоматический ВА51-35М1-341116-100А-1250-690AC-УХЛ3-КЭАЗ3304.72
138933Выключатель автоматический ВА51-35М1-341116-25А-300-690AC-УХЛ3-КЭАЗ3190.45
138931Выключатель автоматический ВА51-35М1-341116-40А-400-690AC-УХЛ3-КЭАЗ3190.45
138932Выключатель автоматический ВА51-35М1-341116-63А-750-690AC-УХЛ3-КЭАЗ3304.72
111682Выключатель автоматический ВА51-35М1-341130-100А-1250-690AC-ПЭ230AC-УХЛ3-КЭАЗ9555.46
145543Выключатель автоматический ВА51-35М1-341130-16А-250-690AC-ПЭ230AC-УХЛ3-КЭАЗ9441.19
144445Выключатель автоматический ВА51-35М1-341130-40А-500-690AC-ПЭ230AC-УХЛ3-КЭАЗ9441.19
144444Выключатель автоматический ВА51-35М1-341130-63А-750-690AC-ПЭ230AC-УХЛ3-КЭАЗ9554.46
142328Выключатель автоматический ВА51-35М1-341130-80А-1000-690AC-ПЭ230AC-УХЛ3-КЭАЗ9555.46
108335Выключатель автоматический ВА51-35М1-341210-100А-1250-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3074.20
150249Выключатель автоматический ВА51-35М1-341210-100А-750-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3074.20
108337Выключатель автоматический ВА51-35М1-341210-16А-250-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ2958.94
234163Выключатель автоматический ВА51-35М1-341210-20А-250-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ2958.94
223105Выключатель автоматический ВА51-35М1-341210-25А-400-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ2958.94
223104Выключатель автоматический ВА51-35М1-341210-31,5А-400-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ2958.94
234164Выключатель автоматический ВА51-35М1-341210-40А-400-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ2958.94
147865Выключатель автоматический ВА51-35М1-341210-40А-500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ2958.94
147866Выключатель автоматический ВА51-35М1-341210-50А-500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ2958.94
147867Выключатель автоматический ВА51-35М1-341210-63А-750-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3074.20
218091Выключатель автоматический ВА51-35М1-341210-63А-750-690AC-НР380..400AC-УХЛ3-КЭАЗ3074.20
227636Выключатель автоматический ВА51-35М1-341210-80А-1000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3074.20
141652Выключатель автоматический ВА51-35М1-341210-80А-1000-690AC-НР380..400AC-УХЛ3-КЭАЗ3074.20
108339Выключатель автоматический ВА51-35М1-341810-100А-1250-690AC-НР110AC/DC-УХЛ3-КЭАЗ3435.86
108341Выключатель автоматический ВА51-35М1-341810-100А-1250-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3435.86
108345Выключатель автоматический ВА51-35М1-341810-100А-1250-690AC-НР380..400AC-УХЛ3-КЭАЗ3435.86
236083Выключатель автоматический ВА51-35М1-341810-100А-750-690AC-НР110AC/DC-УХЛ3-КЭАЗ3435.86
218798Выключатель автоматический ВА51-35М1-341810-100А-750-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3435.86
250422Выключатель автоматический ВА51-35М1-341810-100А-750-690AC-НР24AC/DC-УХЛ3-КЭАЗ3435.86
232696Выключатель автоматический ВА51-35М1-341810-100А-750-690AC-НР48AC/DC-УХЛ3-КЭАЗ3435.86
145542Выключатель автоматический ВА51-35М1-341810-16А-250-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3321.60
276470Выключатель автоматический ВА51-35М1-341810-16А-250-690AC-НР380..400AC-УХЛ3-КЭАЗ3321.60
252516Выключатель автоматический ВА51-35М1-341810-20А-250-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3321.60
108346Выключатель автоматический ВА51-35М1-341810-20А-250-690AC-НР380..400AC-УХЛ3-КЭАЗ3321.60
108342Выключатель автоматический ВА51-35М1-341810-25А-300-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3321.60
276597Выключатель автоматический ВА51-35М1-341810-25А-300-690AC-НР380..400AC-УХЛ3-КЭАЗ3321.60
145517Выключатель автоматический ВА51-35М1-341810-31,5А-300-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3670.62
151196Выключатель автоматический ВА51-35М1-341810-31,5А-400-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3321.60
239646Выключатель автоматический ВА51-35М1-341810-31,5А-500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3321.60
276596Выключатель автоматический ВА51-35М1-341810-31,5А-500-690AC-НР380..400AC-УХЛ3-КЭАЗ3321.60
235719Выключатель автоматический ВА51-35М1-341810-40А-250-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3321.60
108343Выключатель автоматический ВА51-35М1-341810-40А-500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3321.60
108347Выключатель автоматический ВА51-35М1-341810-40А-500-690AC-НР380..400AC-УХЛ3-КЭАЗ3321.60
138432Выключатель автоматический ВА51-35М1-341810-50А-500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3321.60
276471Выключатель автоматический ВА51-35М1-341810-50А-600-690AC-НР380..400AC-УХЛ3-КЭАЗ3321.60
139445Выключатель автоматический ВА51-35М1-341810-63А-500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3434.88
111590Выключатель автоматический ВА51-35М1-341810-63А-750-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3434.88
236065Выключатель автоматический ВА51-35М1-341810-63А-750-690AC-НР24AC/DC-УХЛ3-КЭАЗ3434.88
276473Выключатель автоматический ВА51-35М1-341810-63А-750-690AC-НР380..400AC-УХЛ3-КЭАЗ3434.88
108338Выключатель автоматический ВА51-35М1-341810-80А-1000-690AC-НР110AC/DC-УХЛ3-КЭАЗ3435.86
108340Выключатель автоматический ВА51-35М1-341810-80А-1000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3435.86
276472Выключатель автоматический ВА51-35М1-341810-80А-1000-690AC-НР380..400AC-УХЛ3-КЭАЗ3435.86
262357Выключатель автоматический ВА51-35М1-341810-80А-630-690AC-НР110AC/DC-УХЛ3-КЭАЗ3435.86
108344Выключатель автоматический ВА51-35М1-341810-80А-630-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3435.86
145603Выключатель автоматический ВА51-35М1-341810-80А-630-690AC-НР380..400AC-УХЛ3-КЭАЗ3435.86
259783Выключатель автоматический ВА51-35М1-341816-100А-2500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3587.89
265921Выключатель автоматический ВА51-35М1-341816-100А-750-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3587.89
260273Выключатель автоматический ВА51-35М1-341816-25А-300-690AC-НР220..240AC/DC-УХЛ3-КЭАЗ3474.62
259790Выключатель автоматический ВА51-35М1-341816-40А-250-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3474.62
248608Выключатель автоматический ВА51-35М1-341816-63А-750-690AC-НР110AC/DC-УХЛ3-КЭАЗ3587.89
140594Выключатель автоматический ВА51-35М1-341830-100А-1250-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ9839.62
218530Выключатель автоматический ВА51-35М1-341830-100А-750-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ9839.62
228232Выключатель автоматический ВА51-35М1-341830-80А-630-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ9839.62
263537Выключатель автоматический ВА51-35М2-300010-250А-690AC/400DC-УХЛ3-КЭАЗ3100.03
268856Выключатель автоматический ВА51-35М2-301110-250А-690AC/400DC-УХЛ3-КЭАЗ3974.40
147588Выключатель автоматический ВА51-35М2-330010-250А-1000-690AC-УХЛ3-КЭАЗ3100.03
108348Выключатель автоматический ВА51-35М2-330010-250А-2000-690AC-УХЛ3-КЭАЗ3100.03
108350Выключатель автоматический ВА51-35М2-330010-250А-3000-690AC-УХЛ3-КЭАЗ3100.03
108351Выключатель автоматический ВА51-35М2-331110-250А-1000-690AC-УХЛ3-КЭАЗ3461.70
246509Выключатель автоматический ВА51-35М2-331110-250А-1250-690AC-УХЛ3-КЭАЗ3461.70
142273Выключатель автоматический ВА51-35М2-331110-250А-1500-440DC-УХЛ3-КЭАЗ3461.70
141702Выключатель автоматический ВА51-35М2-331110-250А-1500-690AC-УХЛ3-КЭАЗ3461.70
140330Выключатель автоматический ВА51-35М2-331110-250А-2000-690AC-УХЛ3-КЭАЗ3461.70
256282Выключатель автоматический ВА51-35М2-331110-250А-2500-690AC-УХЛ3-КЭАЗ3461.70
233196Выключатель автоматический ВА51-35М2-331110-250А-750-690AC-УХЛ3-КЭАЗ3461.70
250809Выключатель автоматический ВА51-35М2-331110-250А-800-440DC-УХЛ3-КЭАЗ3461.70
248533Выключатель автоматический ВА51-35М2-331210-250А-2500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3384.20
234538Выключатель автоматический ВА51-35М2-331810-250А-1000-690AC-НР110AC/DC-УХЛ3-КЭАЗ3745.87
147138Выключатель автоматический ВА51-35М2-331810-250А-1250-690AC-НР110AC/DC-УХЛ3-КЭАЗ3745.87
218020Выключатель автоматический ВА51-35М2-331810-250А-1250-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3745.87
233811Выключатель автоматический ВА51-35М2-331810-250А-1500-440DC-НР220..240AC/220DC-УХЛ3-КЭАЗ3745.87
108352Выключатель автоматический ВА51-35М2-331810-250А-1500-690AC-НР110AC/DC-УХЛ3-КЭАЗ3745.87
217350Выключатель автоматический ВА51-35М2-331810-250А-1500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3745.87
269374Выключатель автоматический ВА51-35М2-331810-250А-1500-690AC-НР380..400AC-УХЛ3-КЭАЗ3745.87
140329Выключатель автоматический ВА51-35М2-331810-250А-2000-690AC-НР110AC/DC-УХЛ3-КЭАЗ3745.87
108353Выключатель автоматический ВА51-35М2-331810-250А-2000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3745.87
141701Выключатель автоматический ВА51-35М2-331810-250А-2500-690AC-НР110AC/DC-УХЛ3-КЭАЗ3745.87
138767Выключатель автоматический ВА51-35М2-331810-250А-2500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3745.87
142584Выключатель автоматический ВА51-35М2-331810-250А-3000-690AC-НР110AC/DC-УХЛ3-КЭАЗ3745.87
218929Выключатель автоматический ВА51-35М2-331810-250А-3000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3745.87
265281Выключатель автоматический ВА51-35М2-331810-250А-750-690AC-НР110AC/DC-УХЛ3-КЭАЗ3745.87
218052Выключатель автоматический ВА51-35М2-331830-250А-2500-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ10149.62
274725Выключатель автоматический ВА51-35М2-340010-125А-1000-440DC-УХЛ3-КЭАЗ2962.92
140340Выключатель автоматический ВА51-35М2-340010-125А-1000-690AC-УХЛ3-КЭАЗ2962.92
108355Выключатель автоматический ВА51-35М2-340010-125А-1500-690AC-УХЛ3-КЭАЗ2962.92
248832Выключатель автоматический ВА51-35М2-340010-125А-500-690AC-УХЛ3-КЭАЗ3393.14
108354Выключатель автоматический ВА51-35М2-340010-160А-1000-690AC-УХЛ3-КЭАЗ2962.92
108357Выключатель автоматический ВА51-35М2-340010-160А-2000-690AC-УХЛ3-КЭАЗ2962.92
122602Выключатель автоматический ВА51-35М2-340010-200А-1000-690AC-УХЛ3-КЭАЗ3100.03
144871Выключатель автоматический ВА51-35М2-340010-200А-1250-690AC-УХЛ3-КЭАЗ3100.03
108359Выключатель автоматический ВА51-35М2-340010-200А-2500-690AC-УХЛ3-КЭАЗ3100.03
122603Выключатель автоматический ВА51-35М2-340010-250А-1250-690AC-УХЛ3-КЭАЗ3100.03
112953Выключатель автоматический ВА51-35М2-340010-250А-1500-690AC-УХЛ3-КЭАЗ3100.03
108360Выключатель автоматический ВА51-35М2-340010-250А-3000-690AC-УХЛ3-КЭАЗ3100.03
108361Выключатель автоматический ВА51-35М2-340016-160А-2000-690AC-УХЛ3-КЭАЗ3115.93
271518Выключатель автоматический ВА51-35М2-340016-250А-1500-690AC-УХЛ3-КЭАЗ3253.04
108362Выключатель автоматический ВА51-35М2-340016-250А-3000-690AC-УХЛ3-КЭАЗ3253.04
218498Выключатель автоматический ВА51-35М2-341110-125А-1000-690AC-УХЛ3-КЭАЗ3325.58
108363Выключатель автоматический ВА51-35М2-341110-125А-1500-690AC-УХЛ3-КЭАЗ3325.58
136916Выключатель автоматический ВА51-35М2-341110-160А-1000-690AC-УХЛ3-КЭАЗ3324.59
108364Выключатель автоматический ВА51-35М2-341110-160А-2000-690AC-УХЛ3-КЭАЗ3324.59
232873Выключатель автоматический ВА51-35М2-341110-200А-1200-440DC-УХЛ3-КЭАЗ3461.70
218428Выключатель автоматический ВА51-35М2-341110-200А-1250-690AC-УХЛ3-КЭАЗ3461.70
108365Выключатель автоматический ВА51-35М2-341110-200А-2500-690AC-УХЛ3-КЭАЗ3461.70
136915Выключатель автоматический ВА51-35М2-341110-250А-1500-690AC-УХЛ3-КЭАЗ3461.70
108366Выключатель автоматический ВА51-35М2-341110-250А-3000-690AC-УХЛ3-КЭАЗ3461.70
142965Выключатель автоматический ВА51-35М2-341116-125А-1500-690AC-УХЛ3-КЭАЗ3477.60
138934Выключатель автоматический ВА51-35М2-341116-160А-2000-690AC-УХЛ3-КЭАЗ3477.60
142964Выключатель автоматический ВА51-35М2-341116-250А-3000-690AC-УХЛ3-КЭАЗ3614.71
218260Выключатель автоматический ВА51-35М2-341130-125А-1500-690AC-ПЭ230AC-УХЛ3-КЭАЗ9729.34
144456Выключатель автоматический ВА51-35М2-341130-160А-2000-690AC-ПЭ230AC-УХЛ3-КЭАЗ9728.34
256042Выключатель автоматический ВА51-35М2-341130-160А-2000-690AC-ПЭ400AC-УХЛ3-КЭАЗ9728.34
234655Выключатель автоматический ВА51-35М2-341130-200А-1250-690AC-ПЭ230AC-УХЛ3-КЭАЗ9865.45
117164Выключатель автоматический ВА51-35М2-341130-200А-2500-690AC-ПЭ230AC-УХЛ3-КЭАЗ9865.45
150690Выключатель автоматический ВА51-35М2-341130-250А-3000-690AC-ПЭ230AC-УХЛ3-КЭАЗ9865.45
238159Выключатель автоматический ВА51-35М2-341210-125А-1500-690AC-НР110AC/DC-УХЛ3-КЭАЗ3247.08
148530Выключатель автоматический ВА51-35М2-341210-125А-1500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3247.08
218092Выключатель автоматический ВА51-35М2-341210-125А-1500-690AC-НР380..400AC-УХЛ3-КЭАЗ3247.08
108368Выключатель автоматический ВА51-35М2-341210-160А-2000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3247.08
137622Выключатель автоматический ВА51-35М2-341210-160А-2000-690AC-НР380..400AC-УХЛ3-КЭАЗ3247.08
108367Выключатель автоматический ВА51-35М2-341210-200А-2500-690AC-НР110AC/DC-УХЛ3-КЭАЗ3384.20
108370Выключатель автоматический ВА51-35М2-341210-200А-2500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3384.20
139774Выключатель автоматический ВА51-35М2-341210-200А-2500-690AC-НР24AC/DC-УХЛ3-КЭАЗ3384.20
108373Выключатель автоматический ВА51-35М2-341210-250А-3000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3384.20
223159Выключатель автоматический ВА51-35М2-341210-250А-3000-690AC-НР24AC/DC-УХЛ3-КЭАЗ3384.20
108374Выключатель автоматический ВА51-35М2-341210-250А-3000-690AC-НР380..400AC-УХЛ3-КЭАЗ3384.20
142039Выключатель автоматический ВА51-35М2-341216-125А-1500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3400.10
108375Выключатель автоматический ВА51-35М2-341230-200А-2500-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ9787.96
218821Выключатель автоматический ВА51-35М2-341810-125А-1000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3608.76
108376Выключатель автоматический ВА51-35М2-341810-125А-1500-690AC-НР110AC/DC-УХЛ3-КЭАЗ3608.76
115317Выключатель автоматический ВА51-35М2-341810-125А-1500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3608.76
231288Выключатель автоматический ВА51-35М2-341810-125А-1500-690AC-НР24AC/DC-УХЛ3-КЭАЗ3608.76
108383Выключатель автоматический ВА51-35М2-341810-125А-1500-690AC-НР380..400AC-УХЛ3-КЭАЗ3608.76
218799Выключатель автоматический ВА51-35М2-341810-160А-1000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3607.76
144522Выключатель автоматический ВА51-35М2-341810-160А-1000-690AC-НР380..400AC-УХЛ3-КЭАЗ3607.76
108377Выключатель автоматический ВА51-35М2-341810-160А-2000-690AC-НР110AC/DC-УХЛ3-КЭАЗ3607.76
108380Выключатель автоматический ВА51-35М2-341810-160А-2000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3607.76
232970Выключатель автоматический ВА51-35М2-341810-160А-2000-690AC-НР24AC/DC-УХЛ3-КЭАЗ3607.76
108384Выключатель автоматический ВА51-35М2-341810-160А-2000-690AC-НР380..400AC-УХЛ3-КЭАЗ3607.76
147043Выключатель автоматический ВА51-35М2-341810-200А-1250-690AC-НР110AC/DC-УХЛ3-КЭАЗ3745.87
148810Выключатель автоматический ВА51-35М2-341810-200А-1250-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3745.87
248609Выключатель автоматический ВА51-35М2-341810-200А-1250-690AC-НР24AC/DC-УХЛ3-КЭАЗ3745.87
108378Выключатель автоматический ВА51-35М2-341810-200А-2500-690AC-НР110AC/DC-УХЛ3-КЭАЗ3745.87
108381Выключатель автоматический ВА51-35М2-341810-200А-2500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3745.87
108385Выключатель автоматический ВА51-35М2-341810-200А-2500-690AC-НР380..400AC-УХЛ3-КЭАЗ3745.87
255932Выключатель автоматический ВА51-35М2-341810-250А-1500-690AC-НР110AC/DC-УХЛ3-КЭАЗ3745.87
235723Выключатель автоматический ВА51-35М2-341810-250А-1500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3745.87
245230Выключатель автоматический ВА51-35М2-341810-250А-1500-690AC-НР24AC/DC-УХЛ3-КЭАЗ3745.87
108379Выключатель автоматический ВА51-35М2-341810-250А-3000-690AC-НР110AC/DC-УХЛ3-КЭАЗ3745.87
108382Выключатель автоматический ВА51-35М2-341810-250А-3000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3745.87
145682Выключатель автоматический ВА51-35М2-341810-250А-3000-690AC-НР24AC/DC-УХЛ3-КЭАЗ3745.87
108386Выключатель автоматический ВА51-35М2-341810-250А-3000-690AC-НР380..400AC-УХЛ3-КЭАЗ3745.87
148659Выключатель автоматический ВА51-35М2-341816-125А-1000-690AC-НР110AC/DC-УХЛ3-КЭАЗ3761.77
259894Выключатель автоматический ВА51-35М2-341816-125А-1000-690AC-НР220..240AC/DC-УХЛ3-КЭАЗ3761.77
147051Выключатель автоматический ВА51-35М2-341816-160А-2000-690AC-НР110AC/DC-УХЛ3-КЭАЗ3761.77
259893Выключатель автоматический ВА51-35М2-341816-160А-2000-690AC-НР220…240AC/DC-УХЛ3-КЭАЗ3761.77
259789Выключатель автоматический ВА51-35М2-341816-16А-250-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3474.62
225278Выключатель автоматический ВА51-35М2-341816-200А-2500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ3897.89
230541Выключатель автоматический ВА51-35М2-341816-250А-3000-690AC-НР110AC/DC-УХЛ3-КЭАЗ3897.89
218499Выключатель автоматический ВА51-35М2-341830-125А-1000-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ10012.51
243708Выключатель автоматический ВА51-35М2-341830-125А-1500-690AC-НР380..400AC-ПЭ400AC-УХЛ3-КЭАЗ10012.51
218507Выключатель автоматический ВА51-35М2-341830-160А-1000-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ10011.52
122583Выключатель автоматический ВА51-35М2-341830-160А-2000-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ10011.52
120535Выключатель автоматический ВА51-35М2-341830-200А-2500-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ10149.62
120529Выключатель автоматический ВА51-35М2-341830-250А-3000-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ10149.62
235635Выключатель автоматический ВА51-35М3-330010-400А-2500-690AC-УХЛ3-КЭАЗ6401.76
108387Выключатель автоматический ВА51-35М3-330010-400А-4000-690AC-УХЛ3-КЭАЗ6401.76
142054Выключатель автоматический ВА51-35М3-330016-400А-2500-690AC-УХЛ3-КЭАЗ6555.77
222636Выключатель автоматический ВА51-35М3-331110-400А-4000-690AC-УХЛ3-КЭАЗ6764.42
108388Выключатель автоматический ВА51-35М3-331130-400А-4000-690AC-ПЭ230AC-УХЛ3-КЭАЗ13168.18
233794Выключатель автоматический ВА51-35М3-331210-400А-4000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ6685.93
233995Выключатель автоматический ВА51-35М3-331810-400А-2500-690AC-НР110AC/DC-УХЛ3-КЭАЗ7047.60
147250Выключатель автоматический ВА51-35М3-331810-400А-2500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ7047.60
264917Выключатель автоматический ВА51-35М3-331810-400А-2500-690AC-НР24AC/DC-УХЛ3-КЭАЗ7047.60
219579Выключатель автоматический ВА51-35М3-331810-400А-4000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ7047.60
143997Выключатель автоматический ВА51-35М3-331810-400А-4000-690AC-НР380..400AC-УХЛ3-КЭАЗ7047.60
269831Выключатель автоматический ВА51-35М3-340010-320А-1600-690AC-УХЛ3-КЭАЗ6401.76
150839Выключатель автоматический ВА51-35М3-340010-320А-2000-690AC-УХЛ3-КЭАЗ6401.76
108390Выключатель автоматический ВА51-35М3-340010-320А-3200-690AC-УХЛ3-КЭАЗ6401.76
269836Выключатель автоматический ВА51-35М3-340010-400А-2000-690AC-УХЛ3-КЭАЗ6401.76
144872Выключатель автоматический ВА51-35М3-340010-400А-2500-690AC-УХЛ3-КЭАЗ6401.76
268890Выключатель автоматический ВА51-35М3-340010-400А-3200-690AC-УХЛ3-КЭАЗ6401.76
108391Выключатель автоматический ВА51-35М3-340010-400А-4000-690AC-УХЛ3-КЭАЗ6401.76
237013Выключатель автоматический ВА51-35М3-340016-320А-2000-690AC-УХЛ3-КЭАЗ6555.77
140535Выключатель автоматический ВА51-35М3-340016-400А-4000-690AC-УХЛ3-КЭАЗ6555.77
119546Выключатель автоматический ВА51-35М3-341110-320А-3200-690AC-УХЛ3-КЭАЗ6764.42
274284Выключатель автоматический ВА51-35М3-341110-400А-2500-690AC-УХЛ3-КЭАЗ6764.42
108392Выключатель автоматический ВА51-35М3-341110-400А-4000-690AC-УХЛ3-КЭАЗ6764.42
222248Выключатель автоматический ВА51-35М3-341130-320А-3200-690AC-ПЭ230AC-УХЛ3-КЭАЗ13168.18
145706Выключатель автоматический ВА51-35М3-341130-400А-4000-690AC-ПЭ230AC-УХЛ3-КЭАЗ13168.18
253583Выключатель автоматический ВА51-35М3-341130-400А-4000-690AC-ПЭ400AC-УХЛ3-КЭАЗ13168.18
139595Выключатель автоматический ВА51-35М3-341210-320А-3200-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ6685.93
220360Выключатель автоматический ВА51-35М3-341210-400А-2500-440DC-НР24AC/DC-УХЛ3-КЭАЗ6685.93
148765Выключатель автоматический ВА51-35М3-341210-400А-4000-690AC-НР110AC/DC-УХЛ3-КЭАЗ6685.93
108393Выключатель автоматический ВА51-35М3-341210-400А-4000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ6685.93
139818Выключатель автоматический ВА51-35М3-341210-400А-4000-690AC-НР24AC/DC-УХЛ3-КЭАЗ6685.93
108394Выключатель автоматический ВА51-35М3-341210-400А-4000-690AC-НР380..400AC-УХЛ3-КЭАЗ6685.93
269835Выключатель автоматический ВА51-35М3-341810-320А-1600-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ7047.60
248610Выключатель автоматический ВА51-35М3-341810-320А-2000-690AC-НР24AC/DC-УХЛ3-КЭАЗ7047.60
108395Выключатель автоматический ВА51-35М3-341810-320А-3200-690AC-НР110AC/DC-УХЛ3-КЭАЗ7047.60
108397Выключатель автоматический ВА51-35М3-341810-320А-3200-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ7047.60
111947Выключатель автоматический ВА51-35М3-341810-320А-3200-690AC-НР24AC/DC-УХЛ3-КЭАЗ7047.60
244794Выключатель автоматический ВА51-35М3-341810-320А-3200-690AC-НР380..400AC-УХЛ3-КЭАЗ7047.60
269837Выключатель автоматический ВА51-35М3-341810-400А-2000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ7047.60
243461Выключатель автоматический ВА51-35М3-341810-400А-2500-440DC-НР24AC/DC-УХЛ3-КЭАЗ7047.60
255640Выключатель автоматический ВА51-35М3-341810-400А-2500-690AC-НР110AC/DC-УХЛ3-КЭАЗ7047.60
263198Выключатель автоматический ВА51-35М3-341810-400А-2500-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ7047.60
256047Выключатель автоматический ВА51-35М3-341810-400А-2500-690AC-НР24AC/DC-УХЛ3-КЭАЗ7047.60
108396Выключатель автоматический ВА51-35М3-341810-400А-4000-690AC-НР110AC/DC-УХЛ3-КЭАЗ7047.60
108398Выключатель автоматический ВА51-35М3-341810-400А-4000-690AC-НР220..240AC/220DC-УХЛ3-КЭАЗ7047.60
149422Выключатель автоматический ВА51-35М3-341810-400А-4000-690AC-НР380..400AC-УХЛ3-КЭАЗ7047.60
218529Выключатель автоматический ВА51-35М3-341830-320А-2000-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ13451.35
218501Выключатель автоматический ВА51-35М3-341830-400А-2500-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ13451.35
230404Выключатель автоматический ВА51-35М3-341830-400А-2500-690AC-НР24AC/DC-ПЭ230AC-УХЛ3-КЭАЗ13451.35
108399Выключатель автоматический ВА51-35М3-341830-400А-4000-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ13451.35
116144Выключатель автоматический ВА51-35М3-341830-400А-4000-690AC-НР380..400AC-ПЭ230AC-УХЛ3-КЭАЗ13451.35
245057Выключатель автоматический ВА57-35-344710-160А-1600-690AC-НР400AC-УХЛ3-РЕГ-КЭАЗ9624.01
250405Выключатель автоматический ВА57-35-344730-160А-1600-690AC-НР24DC-ПЭ400AC-УХЛ3-КЭАЗ14650.63
241397Выключатель нагрузки ВА51-35М2-301810-250А-690AC/440DC-НР220..240AC/220DC3-КЭАЗ3745.87
256218Изолирующие экраны для втычной панели ВА57-35/ВА04-36-УХЛ3-КЭАЗ82.06
110372Комплект выводов расширительных ВА04-36/ВА51-35/ВА57-35-УХЛ3-КЭАЗ849.67
110416Комплект межполюсных перегородок ВА04-36/ВА51-35/ВА57-35/ВА57-39-УХЛ3-КЭАЗ73.75
110417Комплект специальных кабельных наконечников КНсп 120 кв мм ВА04-36/ВА51-35-УХЛ3-КЭАЗ150.61
110418Комплект специальных кабельных наконечников КНсп 70 кв мм ВА04-36/ВА51-35-УХЛ3-КЭАЗ126.72
110419Комплект специальных кабельных наконечников КНсп 95 кв мм ВА04-36/ВА51-35-УХЛ3-КЭАЗ126.72
110427Крышка клеммная ВА57-35/ВА04-36/ВА51-35-УХЛ3-КЭАЗ96.60
256533Панель втычная ВА57-35-УХЛ3-КЭАЗ5715.04
110450Привод ручной дистанционный ВА04-36/ВА51-35/ВА57-35/ВА57-39-УХЛ3-КЭАЗ953.54

www.elprom-st.ru

Автоматический выключатель ВА 51-35

Блочный трехполюсный автоматический выключатель ВА51-35 предназначен для проведения тока в номинальном режиме, отключения тока при коротких замыканиях и перегрузках, а также нечастых оперативных включений и отключений (до 3 раз в час) электрических цепей напряжением до 660 В переменного тока и 220 В постоянного тока.

Автоматические выключатели ВА51-35 устанавливаются в шкафах комплектных распределительных устройств, на панелях и в отдельных шкафах внутренней установки собственных нужд различных объектов народного хозяйства.

Выключатели ВА 51-35 имеют тепловые и электромагнитные максимальные расцепители тока для защиты в зоне токов перегрузки и короткого замыкания. Выключатели могут поставляться без тепловых и электромагнитных расцепителей.

Выключатели ВА51-35 по своим техническим характеристикам и габаритно-установочным размерам являются аналогом выключателей ВА04-36. Различие в данных выключателях в коммутационной способности при разных токах.

Допускается использование выключателей для нечастых прямых пусков асинхронных электродвигателей.

Структура условного обозначения ВА 51-35М2-340010-20 УХЛ3 400А:

  • ВА – выключатель автоматический
  • 51-35 – обозначение серии
  • М2 – номинальный ток главных цепей (М1 – 16-100А, М2 – 125-250А, М3 – 320-400А)
  • 3 – количество полюсов
  • 4 – наличие расцепителей (0 – без расцепителей, 3 – с расцепителями тока короткого замыкания, 4 – с расцепителями тока перегрузки и расцепителями тока короткого замыкания)
  • 00 – наличие дополнительных сборочных единиц (00 – отсутствуют, 11 – вспомогательные контакты, 12 – независимый расцепитель, 18 – вспомогательные контакты и независимый расцепитель)
  • 1 – с ручным приводом (3 – с электромагнитным приводом)
  • 0 – наличие дополнительных механизмов (0 – отсутствуют, 5 – ручной дистанционный привод, 6 – устройство запирания)
  • 20 – степень защиты
  • УХЛ3 – климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1
  • 400 А – номинальный ток, А

Технические характеристики выключателя ВА51-35 400А:

Наименование параметраЕдиница изм.Значение
Номинальное напряжение В 400/690
Номинальный ток А 400
Уставка электромагнитного расцепителя А 2500/4000
Номинальная предельная отключающая способность:
при напряжении 400 В кА 18
при напряжении 690 В кА 10
Номинальная рабочая отключающая способность % 50
Номинальная наибольшая включающая способность:
при напряжении 400 В
кА 36
при напряжении 690 В кА 17
Износостойкость:
Общая циклов ВО 5000
Коммутационная
при напряжении 400 В циклов ВО 1000
при напряжении 690 В циклов ВО 1000
Габаритные размеры (длина x ширина x высота) мм 151 х 113 х 114
Масса, не более кг 2,5

Автоматические выключатели ВА51-35 дополнительно комплектуются:

  • вспомогательными контактами (ВК)
  • независимым рацепителем (НР)
  • ручным дистанционным приводом для оперирования через дверь (РДП)
  • электромагнитным приводом (ЭП)
  • клеммной крышкой
  • устройством запирания выключателя в положении “Отключено”
  • расширительными контактами и межполюсными изоляционными перегородками

Независимый расцепитель (НР) обеспечивает отключение выключателя при подаче на выводы катушки расцепителя напряжения постоянного (24В, 48В, 110В, 220В) или переменного (24В, 48В, 110В, 220В, 380В) тока. Независимый расцепитель отключает автоматический выключатель в любых рабочих условиях, когда питающее напряжение составляет от 70% до 110% номинального напряжения.
Номинальный режим работы независимого расцепителя – кратковременный. Для исключения повреждения НР рекомендуется его использование только в комбинации с блок-контактом, снимающим напряжение с катушки НР после срабатывания автоматического выключателя.
Время отключения выключателя при номинальном токе – не более 0,04 с. Потребляемая НР мощность не превышает 300 Вт на переменном токе и 350 Вт на постоянном токе.

Ручной дистанционный привод (РДП) с запирающим устройством в положении “отключено” крепится на передней стороне двери распределительного устройства, его рукоятка кинематически связана с ручкой выключателя, что позволяет оперировать выключателем при закрытой двери распределительного устройства. Масса РДП не более 0,85 кг.

Электромагнитный привод (ЭП) обеспечивает оперирование автоматическим выключателем когда питающее напряжение составляет от 85% до 120% номинального напряжения.
Конструкция ЭП допускает возможность ручного оперирования выключателем при отсутствии напряжения в цепи привода.
Номинальное напряжение ЭП 230 В либо 400В переменного тока частоты 50 Гц.
Потребляемая ЭП мощность не превышает 1,5 кВт
Масса автоматического выключателя с электромагнитным приводом не превышает 4 кг.

Устройтво для запирания ручки выключателя в положении “отключено” используется для обеспечения безопасности людей при ремонте и обслуживании оборудования.

Условия эксплуатации:

  • температура окружающего воздуха от -50°С до +40°С
  • высота над уровнем моря не более 4300м. При эксплуатации выключателей на высоте над уровнем моря свыше 2000м номинальные токи должны быть снижены на 10%, а номинальное напряжение не более 500В
  • относительная влажность воздуха 98% при 25°С
  • сейсмостойкость – 9 баллов по MSK-64
  • окружающая среда – промышленная атмосфера типа П
  • степень загрязнения среды – 3 по ГОСТ Р 50030.1
  • Механические воздействующие факторы по группе М3 ГОСТ 17516.1
  • рабочее положение в пространстве – установка на вертикальной плоскости знаком “I” (включено) – вверх. Допускается поворот вправо или влево на 90°

systema21.ru

Автоматические выключатели ВА 51-35 (ВА51-35), ВА 51-39 (ВА51-39)

Автоматические выключатели ВА 51-35 (ВА51-35).

Автоматические выключатели ВА 5135предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей. Подробнее о автоматические выключатели ВА 51-35 (ВА51-35)

Автоматические выключатели ВА 51-39 (ВА51-39)

Автоматические выключатели ВА 5139предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей. Подробнее о автоматические выключатели ВА 51-39 (ВА51-39)

 Обеспечим выгодные цены. Пишите [email protected]

Уточняйте цены по тел. (499) 290-30-16, (495) 973-16-54, 740-42-64

кроме того: белее 20 000 наименований электротехнической продукции и кабеля.

Автоматические выключатели трехфазные ВА 51-35, ВА 51-39 – серии автоматических выключателей, предназначенных для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей.



Допускается использовать автоматические выключатели трехфазные для нечастых прямых пусков и защиты асинхронных электродвигателей.

Структура условного обозначения автоматического выключателя ВА 5135:


ВА 5Х – ХХ – Х Х ХХ Х Х – ХХ ХХ.


ВА 5Х – серия выключателя:
ВА51 – автоматические выключатели трехфазные средней коммутационной способности;
ВА52 – автоматические выключатели трехфазные повышенной коммутационной способности;
“-” – разделительный знак;
ХХ – номинальный ток: 35 – 250 А; 37 – 400 А; 39 – 630 А;
“-” – разделительный знак;
Х – число полюсов и количество максимальных расцепителей тока:
3 – 3 полюса с расцепителями максимального тока в каждом полюсе;
8 – 2 полюса с расцепителями максимального тока в двух полюсах в 3-х полюсном конструктивном исполнении  выключателя;
Х – исполнение максимальных расцепителей тока по зоне защиты:
3 – расцепитель в зоне токов короткого замыкания;
4 – расцепитель в зонах токов короткого замыкания и перегрузки; ХХ – исполнения по дополнительным сборочным единицам;
Х – вид привода и способ установки выключателя:
1 – ручной привод, стационарное исполнение;
3 – электромагнитный привод, стационарное исполнение;
5 – ручной дистанционный привод, выдвижное исполнение;
7 – электромагнитный привод, выдвижное исполнение;
Х – исполнение по дополнительным механизмам:
0 – отсутствуют;
5 – ручной дистанционный привод для оперирования через дверь распределительного устройства выключателем    стационарного исполнения с ручным приводом;
6 – устройство для блокировки положения “Отключено” выключателя стационарного исполнения с ручным приводом; “-” – разделительный знак;
ХХ – степень защиты выключателя по ГОСТ 14255-69: IP20, IP00;
ХX -климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70: УХЛ3, УХЛ3.1; Т3.







Технические характеристики



Тип

Масса,
кг

Номинальный ток, А

Номинальное напряжение
главной цепи, В

Номинальные токи
тепловых
максимальных
расцепителей, А

Уставки по току срабатывания
электромагнитного максимального
расцепителя тока
в зоне токов короткого
замыкания, кратные
номинальному току
теплового максимального расцепителя

Предельная
коммутационная
способность,
кА при
U=660В
и
cosj=0,3

Коммутационная
износостойкость,
циклов ВО

переменного тока частоты
50 и 60Гц

постояного
тока

при
переменном токе

при
постоянном токе

ВА 51-35

2,4

250

до 660

220

80

12

10

10

4000

100, 125

8

160, 200, 250

6

ВА 51-39

7,5

630

до 660

440

250, 320

12

6

20

2000

400

10

500, 630







Весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17





 Если Вы не нашли интересующую Вас продукцию –
звоните: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17 или отправьте заявку по электронной почте:
[email protected]





zao-tehnolog.ru

Автоматический выключатель ВА 51-35

Блочный трехполюсный автоматический выключатель ВА51-35 предназначен для проведения тока в номинальном режиме, отключения тока при коротких замыканиях и перегрузках, а также нечастых оперативных включений и отключений (до 3 раз в час) электрических цепей напряжением до 660 В переменного тока и 220 В постоянного тока.

Автоматические выключатели ВА51-35 устанавливаются в шкафах комплектных распределительных устройств, на панелях и в отдельных шкафах внутренней установки собственных нужд различных объектов народного хозяйства.

Выключатели ВА 51-35 имеют тепловые и электромагнитные максимальные расцепители тока для защиты в зоне токов перегрузки и короткого замыкания. Выключатели могут поставляться без тепловых и электромагнитных расцепителей.

Выключатели ВА51-35 по своим техническим характеристикам и габаритно-установочным размерам являются аналогом выключателей ВА04-36. Различие в данных выключателях в коммутационной способности при разных токах.

Допускается использование выключателей для нечастых прямых пусков асинхронных электродвигателей.

Структура условного обозначения ВА 51-35М2-340010-20 УХЛ3 400А:

  • ВА – выключатель автоматический
  • 51-35 – обозначение серии
  • М2 – номинальный ток главных цепей (М1 – 16-100А, М2 – 125-250А, М3 – 320-400А)
  • 3 – количество полюсов
  • 4 – наличие расцепителей (0 – без расцепителей, 3 – с расцепителями тока короткого замыкания, 4 – с расцепителями тока перегрузки и расцепителями тока короткого замыкания)
  • 00 – наличие дополнительных сборочных единиц (00 – отсутствуют, 11 – вспомогательные контакты, 12 – независимый расцепитель, 18 – вспомогательные контакты и независимый расцепитель)
  • 1 – с ручным приводом (3 – с электромагнитным приводом)
  • 0 – наличие дополнительных механизмов (0 – отсутствуют, 5 – ручной дистанционный привод, 6 – устройство запирания)
  • 20 – степень защиты
  • УХЛ3 – климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1
  • 400 А – номинальный ток, А

Технические характеристики выключателя ВА51-35 400А:

Наименование параметраЕдиница изм.Значение
Номинальное напряжение В 400/690
Номинальный ток А 400
Уставка электромагнитного расцепителя А 2500/4000
Номинальная предельная отключающая способность:
при напряжении 400 В кА 18
при напряжении 690 В кА 10
Номинальная рабочая отключающая способность % 50
Номинальная наибольшая включающая способность:
при напряжении 400 В кА 36
при напряжении 690 В кА 17
Износостойкость:
Общая циклов ВО 5000
Коммутационная
при напряжении 400 В циклов ВО 1000
при напряжении 690 В циклов ВО 1000
Габаритные размеры (длина x ширина x высота) мм 151 х 113 х 114
Масса, не более кг 2,5

Автоматические выключатели ВА51-35 дополнительно комплектуются:

  • вспомогательными контактами (ВК)
  • независимым рацепителем (НР)
  • ручным дистанционным приводом для оперирования через дверь (РДП)
  • электромагнитным приводом (ЭП)
  • клеммной крышкой
  • устройством запирания выключателя в положении “Отключено”
  • расширительными контактами и межполюсными изоляционными перегородками

Независимый расцепитель (НР) обеспечивает отключение выключателя при подаче на выводы катушки расцепителя напряжения постоянного (24В, 48В, 110В, 220В) или переменного (24В, 48В, 110В, 220В, 380В) тока. Независимый расцепитель отключает автоматический выключатель в любых рабочих условиях, когда питающее напряжение составляет от 70% до 110% номинального напряжения.
Номинальный режим работы независимого расцепителя – кратковременный. Для исключения повреждения НР рекомендуется его использование только в комбинации с блок-контактом, снимающим напряжение с катушки НР после срабатывания автоматического выключателя.
Время отключения выключателя при номинальном токе – не более 0,04 с. Потребляемая НР мощность не превышает 300 Вт на переменном токе и 350 Вт на постоянном токе.

Ручной дистанционный привод (РДП) с запирающим устройством в положении “отключено” крепится на передней стороне двери распределительного устройства, его рукоятка кинематически связана с ручкой выключателя, что позволяет оперировать выключателем при закрытой двери распределительного устройства. Масса РДП не более 0,85 кг.

Электромагнитный привод (ЭП) обеспечивает оперирование автоматическим выключателем когда питающее напряжение составляет от 85% до 120% номинального напряжения.
Конструкция ЭП допускает возможность ручного оперирования выключателем при отсутствии напряжения в цепи привода.
Номинальное напряжение ЭП 230 В либо 400В переменного тока частоты 50 Гц.
Потребляемая ЭП мощность не превышает 1,5 кВт
Масса автоматического выключателя с электромагнитным приводом не превышает 4 кг.

Устройтво для запирания ручки выключателя в положении “отключено” используется для обеспечения безопасности людей при ремонте и обслуживании оборудования.

Условия эксплуатации:

  • температура окружающего воздуха от -50°С до +40°С
  • высота над уровнем моря не более 4300м. При эксплуатации выключателей на высоте над уровнем моря свыше 2000м номинальные токи должны быть снижены на 10%, а номинальное напряжение не более 500В
  • относительная влажность воздуха 98% при 25°С
  • сейсмостойкость – 9 баллов по MSK-64
  • окружающая среда – промышленная атмосфера типа П
  • степень загрязнения среды – 3 по ГОСТ Р 50030.1
  • Механические воздействующие факторы по группе М3 ГОСТ 17516.1
  • рабочее положение в пространстве – установка на вертикальной плоскости знаком “I” (включено) – вверх. Допускается поворот вправо или влево на 90°

systema21.ru

Автоматические выключатели ВА 51-35 (ВА51-35)



Автоматические выключатели трехфазные ВА 51-35 – серии автоматических выключателей, предназначенных для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей.

Обеспечим выгодные цены. Пишите [email protected]

Уточняйте цены по тел. (499) 290-30-16, (495) 973-16-54, 740-42-64

кроме того: белее 20 000 наименований электротехнической продукции и кабеля.





Обеспечим выгодные цены. Пишите  [email protected]







Технические характеристики автоматов ва 51-35



Тип

Масса,
кг

Номинальный ток, А

Номинальное напряжение
главной цепи, В

Номинальные токи
тепловых
максимальных
расцепителей, А

Уставки по току срабатывания
электромагнитного максимального
расцепителя тока
в зоне токов короткого
замыкания, кратные
номинальному току
теплового максимального расцепителя

Предельная
коммутационная
способность,
кА при
U=660В
и
cosj=0,3

Коммутационная
износостойкость,
циклов ВО

переменного тока частоты
50 и 60Гц

постояного
тока

при
переменном токе

при
постоянном токе

ВА 51-35

2,4

250

до 660

220

80

12

10

10

4000

100, 125

8

160, 200, 250

6

ВА 51-39

7,5

630

до 660

440

250, 320

12

6

20

2000

400

10

500, 630





Eсли Вы не нашли интересующую Вас продукцию –
звоните: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17 или отправьте заявку по электронной почте:
[email protected]





Цена на Автоматические выключатели трехфазные ВА 51-35 указана из расчета оптово

 Его или мелкооптового объема покупки. При розничных заказах возможно увеличение цены от 5% до 15%. Купить Автоматические выключатели трехфазные ВА 51-35 могут юридические лица путем запроса счета и безналичной оплаты. Физические лица оплачивают выставленный счет через Сбербанк.

Автоматические выключатели трехфазные ВА 51-35 является стандартной складской позицией. Срок поставки обычно не превышает 1-3 дня с момента оплаты. Запросить сертификат, отказное письмо или технические характеристики на Автоматические выключатели трехфазные ВА 51-35 можно отправив отдельный запрос на почту [email protected]. Отгрузка продукции осуществляется с центрального склада (Москва, Медведково). Возможна доставка по Москве , Московской области и отправка в регионы России.





zao-tehnolog.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
