Обзор бесшовных стальных труб: холоднокатаные и горячекатаные

Горячекатаная и холоднокатаная профильная труба является представителями класса бесшовных изделий, которые изготовляются с помощью прокатных агрегатов.

Горячекатаная и холоднокатаная труба

Такие изделия активно используются в самолетостроении, производстве автомобилей, в различных областях машиностроения, а также в добыче нефти и газа, химической и пищевой промышленности.

Cодержание статьи

Где используется горячекатаная труба?

Основная задача, которую выполняют подобные изделия, заключается в безопасной доставке рабочей среды без возникновения протечек, причем даже в том случае если эта среда находится в газообразном состоянии.

Благодаря тому, что в процессе производства используется углеродистая и легированная сталь, готовые изделия могут применяться для доставки химически активной среды, так как обладают высокими антикоррозийными характеристиками.

В зависимости от того, какой именно материал использован в процессе изготовления, горячекатаные изделия

подразделяются на несколько категорий:

  1. Имеющие нормированные механические свойства.
  2. Имеющие нормированный химический состав.
  3. Изделия с нормированием и химических составов и механических свойств.
  4. Имеющие нормирование испытательного гидравлического давления.
  5. Нормирование контроля механических свойств на образцах и химических составов.

Различные технические характеристики определяют и сферу, где используются горячекатаные бесшовные трубы. Именно отсутствие каких-либо швов обеспечивает высокую функциональность и прочность подобных изделий.

Технические требования, предъявляемые к горячекатаным изделиям, определяются ГОСТ 8731-74, а сортамент — ГОСТ 8732-78.  В свою очередь сортамент холоднокатаных изделий определяется ГОСТ 8734-75, а технические требования ГОСТ 8733-74.

Как производится?

Для изготовления бесшовных горячекатаных труб применяется цельнолитая горячекатаная или кованая заготовка, которую разогревают до температуры +900º-1200º. Точные показатели температуры зависят от того, какая именно марка стали в данном случае используется.

Процесс производства происходит на так называемых трубопрокатных станах. В его результате получается изделие, имеющее весьма невысокие показатели точности проката, а также значительные допуски по толщине стенок. Да и качество ее поверхности оказывается достаточно низким.

Горячекатаная бесшовная труба с круглым сечением

По этим причинам технология горячего проката не может быть использована, при изготовлении изделий из стали, имеющих тонкие стенки и небольшой диаметр. Теоретически, в соответствии со стандартами, параметры горячекатаных труб должны составлять от 25х2.5 мм до 530х75 мм, однако практические показатели — от 32х3 мм до 426 х30 мм. Связано это с тем, что заводы не имеют соответствующую оснастку, или же производство является нецелесообразным.

Производятся горячедеформированные изделия

в несколько этапов:

  • заготовка нагревается до температуры, которая ненамного превышает порог кристаллизации стали;
  • с помощью прошивочного пресса из заготовки получают пустотелый цилиндр или гильзу;
  • с помощью вальцовки придается правильная форма и соответствующий размер, толщина стенок, наружный и внутренний диаметры;
  • стальная профильная труба охлаждается и с помощью вальцев производится ее калибровка;
  • производится нарезка изделий необходимых размеров, которые могут быть стандартными и немерными.

Марки стали, используемой для изготовления горячекатаных изделий

Изготовляется такая труба из стали марок:

  1. 10.
  2. 20.
  3. 35.
  4. 45.
  5. 15ХМ.
  6. 30ХГСА.
  7. 09Г2С.

Допустимые показатели давления не превышают 20 МПа, а допустимые отклонения диметра составляют до 1.25%, толщины стенки до 12.5%. Горячекатаные бесшовные изделий могут быть как тонкостенными 6-12.5 миллиметров, так и толстостенными: 12.5-40 миллиметров. Также эти изделия могут иметь повышенную точность изготовления внешнего диаметра и обычную.

Производство бесшовных труб методом горячей прокатки (видео)

Где используется холоднокатаная профильная труба?

Холоднокатаная бесшовная профильная труба имеет большую стоимость, чем горячекатаная, но является коррозионностойкой, поэтому она используется только лишь в трубопроводах работающих с высоким давлением и при высокой температуре. Также подобные изделия применяются в тех случаях, когда особые требования предъявляются к тому, насколько качественной является поверхность изделия и геометрическая форма.

Холодная деформация имеет несколько принципиальных отличий, в частности после обработки на прошивочном прессе происходит охлаждение заготовки, и ее калибровка также производится в холодном виде. Для того чтобы избежать внутренних напряжений, а также сделать материал вязким и пластичным, заготовка нагревается до состояния рекристаллизации металла еще перед вальцовкой.

Холоднокатаная профильная труба может изготовляться из нескольких видов стали:

  1. Углеродистая.
  2. Высокоуглеродистая;
  3. Легированная;
  4. Высоколегированная.

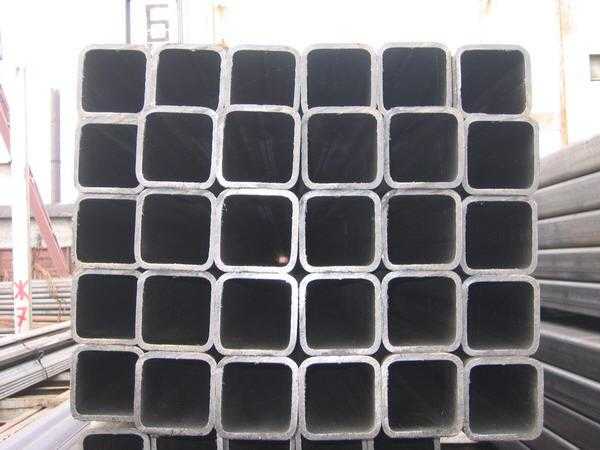

Холоднокатаная бесшовная труба с квадратным сечением

Только если в процессе изготовления используются марки стали указанные в ГОСТ, может обеспечиваться высокая функциональность и устойчивость к механическому воздействию. В отличие от горячедеформированой, холоднокатаная профильная бесшовная труба может иметь стенки меньшей толщины и собственный меньший диаметр, что значительно расширяет сферы применения и обеспечивает малый вес конструкции.

Бывает немало ситуаций, когда именно небольшой вес становится критичным фактором, но наиболее востребованной сейчас является холоднокатаная профильная труба с диаметром не более 14 см.

Какими бывают холоднодеформированные трубы?

Холоднокатаные изделия бывают:

  • особо тонкостенными, с толщиной стенки не более 0.5 миллиметров, или же если диаметр соотносится к толщине более чем на 40 единиц;
  • тонкостенными с толщиной стенки 1.5 миллиметров, или же соотношение dh/s находится в пределах 12.5-40;
  • особо толстостенными, если dh/s от 12.5 до 6;
  • толстостенными, если соотношение диаметра и толщины составляет меньше 6.

Встречаются ситуации, когда соотношения толщины и диаметра отличаются от стандартных вариантов, но такие изделия выпускаются только при необходимости соблюдения особых технических условий. Особые требования предъявляются и к кривизне произвольного участка, которая не может превышать 3 миллиметра при толщине стенки меньше 8 мм, 2 миллиметра при толщине от 8 до 10 мм и 1.5 миллиметра при толщине стенки более 10 миллиметров.

Кроме того, на последнем этапе изготовления, холоднокатаная профильная заготовка должна быть подвержена отжигу и ее геометрическая форма и разностенность должна находиться в пределах установленных нормативами.

Допускаются отклонения размеров изделия для особо малых диаметров до 1.5%, для обычных диаметров 0.8%, отклонения по толщине стенки для малого диаметра до 12%, для обычного до 10%. Только если заказчик предъявляет особые требования, от отжига можно отказаться.

В соответствии с ГОСТ, холоднокатаная профильная труба изготовляется из стали марок — 10, 20, 35, 45, 20Х, 40Х, 15ХМ, 30ХГСА. Поставляется бесшовная профильная труба, причем как холоднокатаная, так и горячедеформированная, партиями, не превышающими 70 тонн, которые могут быть упакованы в связки. Если диаметр изделия превышает 159 мм, необходима ее индивидуальная маркировка.

Другие похожие статьи по теме:

trubypro.ru

Холоднокатаные трубы. Трубы бесшовные нержавеющие холоднокатаные

Трубы холоднокатаные от производителя гост, гарантия качества

НаименованиеМарка сталиГОСТНаличиеЦена
Труба холоднокатаная 10х2,009Г2СГОСТ 8734-753,2210 000
Труба холоднокатаная 12х2,009Г2СГОСТ 8734-753,5190 000
Труба холоднокатаная 14х2,009Г2СГОСТ 8734-752,7174 000
Труба холоднокатаная 14х4,009Г2СГОСТ 8734-754,5142 000
Труба холоднокатаная 16х3,009Г2СГОСТ 8734-756,2142 000
Труба холоднокатаная 18х2,009Г2СГОСТ 8734-753,4146 000
Труба холоднокатаная 18х3,009Г2СГОСТ 8734-752,5132 000
Труба холоднокатаная 20х2,009Г2СГОСТ 8734-755,6139 000
Труба холоднокатаная 20х2,5
09Г2С
ГОСТ 8734-755,7128 500
Труба холоднокатаная 20х3,009Г2СГОСТ 8734-754,4123 000
Труба холоднокатаная 20х4,009Г2СГОСТ 8734-757,8116 000
Труба холоднокатаная 22х3,009Г2СГОСТ 8734-754,3118 000
Труба холоднокатаная 22х4,009Г2СГОСТ 8734-754,5110 500
Труба холоднокатаная 25х2,009Г2СГОСТ 8734-752,4125 500
Труба холоднокатаная 25х2,509Г2СГОСТ 8734-756,2116 000
Труба холоднокатаная 25х3,009Г2СГОСТ 8734-752,8110 500
Труба холоднокатаная 25х4,009Г2С
ГОСТ 8734-75
5,8104 000
Труба холоднокатаная 25х5,009Г2СГОСТ 8734-754,5101 700
Труба холоднокатаная 25х6,009Г2СГОСТ 8734-752,799 900
Труба холоднокатаная 28х4,009Г2СГОСТ 8734-750,7103 000
Труба холоднокатаная 32х2,009Г2СГОСТ 8734-753,2117 000
Труба холоднокатаная 32х2,509Г2СГОСТ 8734-754,9107 800
Труба холоднокатаная 32х3,009Г2СГОСТ 8734-757,8102 500
Труба холоднокатаная 32

pellete.ru

Трубы холоднокатаные

Холоднокатаные (холоднодеформированные) трубы, ГОСТ 8734-75, ГОСТ 8733-74, БШХД

Комплексные поставки полного спектра холоднодеформируемых труб производства ведущих трубных заводов России и Украины.

ГОСТ 8733-74, ГОСТ 8734-75 и прицензионных ГОСТ 9567-75 в ассортимете, с наружным диаметром от 6 до 89 мм и толщиной стенки от 1 до 10 мм, марки стали 10; 20; 35; 45; 09Г2С; 30Х; 40Х; 30ХГСА. Минимальные сроки поставки от 20 до 60 дней, тех. надзор за производством, отгрузка готовой продукции со складов в городах Белгород и Таганрог, доставка на склад потребителя авто и жд транспортом.

По принятой классификации холоднодеформированные трубы подразделяются на:

  • Трубы бесшовные холодноформированные общего назначения ГОСТ 8734-75, ГОСТ 8733-74
  • Трубы бесшовные холодноформированные коррозионностойкие ГОСТ 9567-75
  • Трубы бесшовные холодноформированные специальные и прочие по ТУ (техническим условиям)

Бесшовные холоднодеформированные трубы:

* Трубы ГОСТ 8733-74 и ГОСТ 8734-75, марка стали 10-20, по согласованию сторон трубы поставляются мерной длины и других дополнительных требований согласно ГОСТу.

Диаметр, мм
Стенка, мм
6 1,0
6 1,5
6 2,0
7 1,2
7 2,0
10 1,0
10 1,5
10 2,0
10 2,5
10 3,5
12 1,0
12 2,0
12 3,5
14 1,0
14 2,0
16 1,0
16 4,0
18 1,0
18 3,0
20 2,0
20 2,5
20 4,0
22 3,0
25 3,0
27 3,0
28 3,0
32 3,0
40 4,0
42 3,5
45 3,5
56 4,0
57 3,5
60 3,5
65 9,0
70 2,5
89 10,0

Цены в таблице приведены при минимальном заказе следующих размеров труб:

  • Ø 6-25 с толщиной стенки от 1,0 до 2,5 мм от 1 тн
  • Ø 25-89 с толщиной стенки от 1,0 до 2,9 мм от 3 тн
  • Ø 20-89 с толщиной стенки от 3,0 до 10,0 мм от 5 тн

old.metallservices.ru

Труба бесшовная | горячекатаная | холоднокатаная

Самыми дорогими из стальных труб по праву считают бесшовные трубы. Этот способ производства труб действительно самый сложный и дорогостоящий, к тому же требующий больших энергозатрат. Бесшовные трубы необходимы энергетической и атомной промышленности, машиностроению, без них не обходятся и при некоторых видах строительства.

Трубы бесшовные горячедеформированные

Трубы бесшовные холоднодеформированные

Необходимость производства бесшовных труб, несмотря на их дороговизну, обусловлена их уникальными свойствами, главным из которых является высокая прочность и однородность материала по всему диаметру, что позволяет эти трубы использовать в качестве заготовки в машиностроении, опор и свай, бурильных и насосно-компрессорных забиваемых в грунт на десятки или даже сотни метров.

Известно два типа бесшовных труб – горячекатаные трубы и холоднокатаные трубы, которые часто называют цельнотянутыми. Объединяет эти два вида тот факт, что такие труды не имеют сварного шва. На этом сходство заканчивается. Далее начинаются различия:

Труба бесшовная горячекатаная

Производится на трубопрокатных станах горячей прокатки. Труба производится из стальной разогретой заготовки путем создания полой гильзы, а затем раскатки этой гильзы (калибрования) до требуемых диаметра и толщины стенки. Существует несколько способов производства, но общий принцип у них один.

Бесшовная горячекатаная труба производится диаметрами от 38 до 530 миллиметров с толщинами стенок от 4 миллиметров. Самая толстая стенка ограничена лишь возможностями конкретного оборудования.

Труба бесшовная холоднокатаная

Холоднокатаные бесшовные трубы часто называют цельнотянутыми, по способу их производства. Так, горячекатаная труба – заготовка разогревается до относительно низких температур (для различных марок свои температуры), после чего производится волочение трубы с вытягиванием ее, при котором опять редуцируется диаметр и уменьшается толщина стенки. Такие трубы способны выдерживать огромное давление и используются при производстве тепло – энергетического оборудования, при монтаже тепловых и атомных электростанций. Холоднокатаные трубы отличает высокое качество поверхности, что позволяет их использовать в машиностроении в качестве заготовки высокоточных деталей машин и механизмов.

Заготовка

При производстве горячекатаной и холоднокатаной трубы используют различные типы заготовки – катаная, кованая, непрерывно литая, слиток. Тип заготовки выбирается в зависимости от способа применения трубы в последующем, который наряду с выбором марки стали определяет класс прочности трубы.

Марка стали бесшовной трубы

Бесшовные трубы производят из различных марок стали, в зависимости от назначения и применения трубы. Наиболее востребованные трубы, произведенные из марок Ст10 и Ст20, а так же низколегированные повышенной прочности марки 09Г2С. Однако довольно большое количество потребителей заказывают бесшовные трубы из высокоуглеродистых марок, а так же легированных марок, в том числе нержавеющих. Широко распространены жаропрочные марки стали 15Х1МФ, 12Х18Н12Т. По специальному заказу бесшовные трубы могут быть изготовлены из специальных марок типа шарикоподшипниковой – ШХ15.

Купить бесшовные трубы

Мы предлагаем купить бесшовные трубы горячекатаные и холоднокатаные любыми партиями от 1 тонны до вагонных норм. Наша компания предлагает трубы как из наличия на складе, так и транзитные поставки с заводов – производителей под заказ партиями от 10 тонн. Срок изготовления и поставки от 10 до 40 дней.

s235.ru

Трубы холоднокатаные — труба ГОСТ 8734-75, труба холоднотянутая, холоднодеформированная в Челябинске

Трубы с качественной поверхностью, высокими механическими свойствами и точными размерами получают методом холодной прокатки на специальных станах. Перед процессом холодной деформации трубные заготовки тщательно проверяют, заготовки из специальных сталей – отжигают. Затем осуществляют операции промывки, травления, нейтрализации кислот и щелочей на поверхности, сушку. Требуемые диаметр и толщину стенки получают за один или два прохода на специальном прокатном стане.

Холоднокатаные трубы Челябинск нашли широкое применение:

  • для прокладки трубопроводов отопительных, водоснабжающих, газоснабжающих и водоотводящих трубопроводов;
  • создания металлоконструкций при строительных и ремонтных работах;
  • сооружения опор, ограждений, создания временных конструкций – лесов и подмостей;
  • для защиты электрических проводов и кабелей;
  • транспортировки жидкостей и газов под давлением в нефтяной, химической, газовой промышленностях;
  • создания штолен и колодцев при горной добыче;
  • изготовления цилиндров насосов, валов и колец подшипников в машиностроительной промышленности;
  • производства мебели.

Трубы холоднодеформированные бесшовные общего назначения по длине бывают нескольких видов:

  • немерной длины – выпускают от 1,5 до 11,5 метров;
  • мерной длины – 4,5-9 метров, могут иметь максимальные отклонения по длине – 10 мм,
  • длины кратной мерной, которая может колебаться от 1,5 до 9 метров.

Кривизна трубы не должна превышать 3 мм на длинах до 8 м, 2 мм – на изделиях от 8 до 10 м, 1 мм – при длине более 10 м. Кривизна труб диаметром от 20 до 90 мм может ограничиваться 1 мм на 1 м длины, по желанию заказчика. При необходимости можно купить трубу холоднокатаную бесшовную прецизионную, кривизна которой ограничивается 2 мм на длинах до 10 м и 1,5 мм – при протяженности свыше 10 м.

Холоднокатаные трубы по толщине стенки разделяют на:

  • особо тонкостенные – с диаметром 20 мм и менее и стенкой толщиной 0,5 мм и менее;
  • тонкостенные – с диаметром, равным или менее 20 мм, величина стенки – 1,5 мм;
  • толстостенными и особо толстостенными.

Трубы могут выпускаться с комбинированными отклонениями, например, по внешнему диаметру – повышенной точности, по толщине стенки – обычной. Допуск на размеры может быть односторонним.

Холоднокатаные трубы, цена которых колеблется в зависимости от химического состава исходного металла, способа производства, класса точности, можно купить у нас. Наши специалисты быстро и квалифицированно подберут требуемую вам продукцию, которая полностью соответствует объявленным качественным характеристикам.

74metalloprokat.ru

Трубы холоднокатаные, труба холоднодеформированная (холоднокатаная)

Труба холоднокатаная6×0.5ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная6×0.8ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная6×0.8ГОСТ 8734, ТУ 14-161-184-2000, сталь 09г2с, 10г2, L = 5-10,545 000
Труба холоднокатаная6×1ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная6×1.5ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная6×2ГОСТ 8734, ТУ 14-161-184-2000, сталь 09г2с, 10г2, L = 5-10,545 000
Труба холоднокатаная6×2ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная7×1ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная7×1.8ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная7×2ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000

Телефоны менеджеров: (351) 216-03-28, (351) 216-03-38.

Труба холоднокатаная7×2ГОСТ 8734, ТУ 14-161-184-2000, сталь 09г2с, 10г2, L = 5-10,545 000
Труба холоднокатаная8×0.8ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная8×1ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная8×1.4ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная8×1.4ГОСТ 8734, ТУ 14-161-184-2000, сталь 09г2с, 10г2, L = 5-10,545 000
Труба холоднокатаная8×2ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная10×0.8ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная10×1.5ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная10×1.5ГОСТ 8734, ТУ 14-161-184-2000, сталь 09г2с, 10г2, L = 5-10,545 000
Труба холоднокатаная10×2ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000

Телефоны менеджеров: (351) 216-03-28, (351) 216-03-38.

Труба холоднокатаная10×3ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000
Труба холоднокатаная10×3.5ГОСТ 8734, ТУ 14-161-184-2000, сталь 09г2с, 10г2, L = 5-10,545 000
Труба холоднокатаная10×3.5ГОСТ 8734, сталь 3сп, 10, 20, L = 5-10,545 000

www.mtt74.ru

Трубы холоднокатаные в Челябинске

  1. Главная
  2. Продукция
  3. Трубопрокат
  4. Трубы бесшовные
  5. Трубы холоднокатаные

Трубы, получившиеся способом холодной прокатки, обладают хорошими параметрами: качественной поверхностью, точными размерами, надежными механическими свойствами. Холодная деформация происходит так: осуществляется отжиг заготовок из специальных сталей, трубные заготовки очень тщательно проверяют. После идет очистка от вредных примесей путем травления, затем – удаление оставшихся частей кислот и щелочей, сушка заготовок. Для получения требуемых размеров приходится сделать один, максимум два прохода на прокатном стане.

Трубы, изготовленные методом холодной деформации, являющиеся бесшовными, по длине выпускаются нескольких видов:

  • соответствующие ГОСТу – от 4,5 до 9 метров, с самыми большими отклонениями от нормы -10 мм;
  • несоответствующие ГОСТу – 1,5 – 11,5 метров;
  • длины кратной ГОСТу, которая варьируется от 1,5 до 9 метров.

Особо следует сказать о кривизне при определенной длине трубы. Отклонение от прямой для труб не должно быть более 1 мм при длине свыше 10 м, 2 мм – на трубах от 8 до 10 м, 3 мм – при длине до 8 м. Кривизна может принимать значение 1 мм на 1 м длины у изделий D= от 20 до 90 мм. В крайнем случае, можно приобрести трубу холоднокатаную бесшовную-прецизионную, кривизна которой не превышает 2 мм на трубах длиной до 10 м и 1,5 мм при длине более 10 м.

Холоднокатаные трубы подразделяют на несколько видов по толщине стенки:

  • тонкостенные – при D=20 мм и менее и стенкой толщиной 0,5 мм и менее;
  • обычные- с D равным или менее 20 мм, толщина стенки – 1,5 мм;
  • толстостенные и особо толстостенные.

Трубы могут производиться с некоторыми отклонениями, например, по внутреннему диаметру могут быть особой точности, по толщине стенки – толстостенные. Можно изготовить трубы с отклонением только по одному параметру.

Холоднокатаные трубы, стоимость которых варьируется в зависимости от свойств используемого металла, способа изготовления, класса точности, можно приобрести у нас. Мы быстро и квалифицированно подберем нужный вам товар, который соответствует заявленным характеристикам.

Тип продукции бесшовная холоднокатаная
Вид продукции новая
Производитель

www.uralpsk.ru
