Заточка цепи, станок для заточки цепей, как заточить цепь, полезные советы.

Регулярное использование бензопилы предполагает приобретение специального заточного станка. Подмечено, что заточка пильной цепи с использованием станка и подготовка пилы к работе сокращают время и силу работающего. Но производить заточку режущей цепи рекомендуется по правилам. Что по этому поводу советует домашний Мастер?

Мастер советует — получить советы через интернет

Даже если вы находитесь в отдалении от цивилизации, современные телекоммуникационные системы могут предоставить вполне доступную связь. Новые современные смартфоны имеют длительное время автономной работы, компактны, удобны для пользователя.

Например, смартфоны LENOVO придут на помощь в любой момент. Советуем воспользоваться http://www.moyo.ua/telecommunication/smart/.

Пильный электроинструмент – азбука для Мастера

Специально разработанным для нужд садоводов инструментом являются цепные бензопилы. Солидная мощность агрегата и высокая скорость движения цепи позволяют расчищать приусадебный участок или фермерское хозяйство от растительности.


Головокружительная производительность бензопилы и высокий ресурс использования пильного садового инструмента оправдывают высокую стоимость за короткий период времени. Но как у любого режущего инструмента в процессе работы зубья цепи стачиваются от механических нагрузок.

Произвести заточку цепи инструмента можно собственноручно, изучив устройство бензопилы и технические характеристики цепной заточки.

Зуб за зуб – углы атакующих режущих звеньев

Модели цепных бензопил представляют собой классический механизм, работа которого осуществляется с помощью двигателя внутреннего сгорания одноцилиндрового. Основными деталями агрегата являются:

•        профильная цепь

•        пильная гарнитура (шина)

•        антивибрационная система

•        непрерывная система смазки

•        тормоз при отдаче и выбеге пилы.

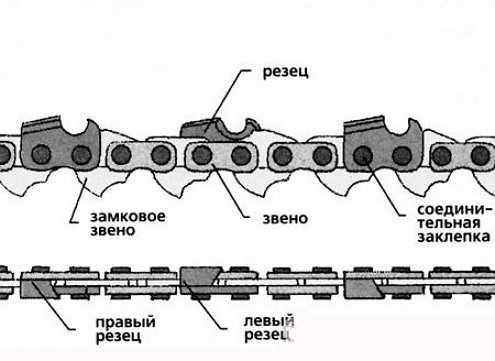

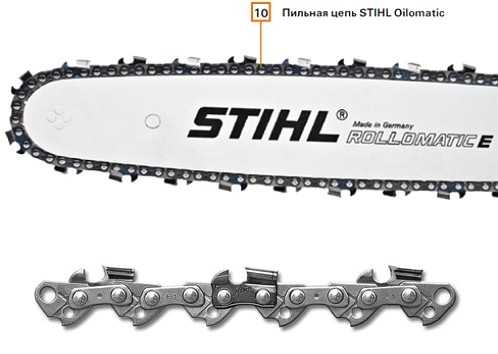

Цепи, предназначенные для бензиновой или электрической пилы, производители изготавливают из специального заготовочного цепного материала.

В зависимости от модели бензопилы цепь склепана по необходимому количеству зубьев. Различают три типа звеньев цепи: ведущие (хвостовики), режущие и соединительные.


Существуют низкопрофильные цепи — шаг 0,325 дюйма и высоко профильные с шагом 3/8 или 0,404 дюйма. Разность размеров режущих звеньев и зубьев, а также ограничители глубины пропила определяют профиль инструмента. По характеристике бензопил можно различить два типа цепей: продольного и поперечного вида. Лучшей моделью бензопилы считают агрегат с продольным расположением двигателя и сбалансированным центром тяжести.

Разгон до сотни или тест драйв бензопилы

Основной составляющей успеха бензиновых цепных пил является мощный разгон с быстрым достижением скорости после старта и стоповая молниеносная остановка агрегата за доли секунды. Естественно, такой «разгон до сотни» должны обеспечивать двигатель и хорошо заточенная цепь.

Параметры зубьев цепи

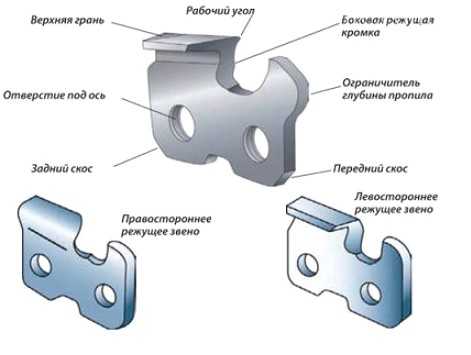

При ближайшем рассмотрении режущего звена цепи четко определены такие элементы:

  • лопатка зуба
  • основание звена
  • ограничитель глубины пропила.

На лопатке зуба расположено вертикальное торцевое лезвие и горизонтальное верхнее лезвие. Для достижения оптимальных режущих свойств лезвия пильного зуба должны иметь определенные углы атаки.

Лопатка зуба формирует угол торцевого лезвия, а спинка зуба – угол верхнего лезвия, осуществляющего врезку в материал. Звенья пилы при ручной заточке формируют угол от 60 до 85 градусов.

Самыми важными углами атаки считают верхнее лезвие и его угол 50-60 градусов.

Произвести заточку режущей кромки зубьев пилы можно ручным способом с помощью напильника. Однако для этого потребуется специальное зажимное устройство, масса времени и механические усилия точильщика.

Поэтому в процессе работы режущего агрегата появление заточного станка для цепей оправдано.

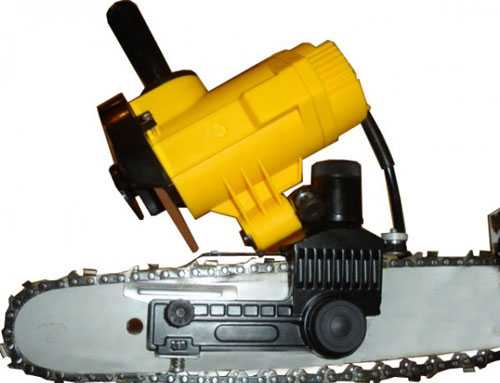

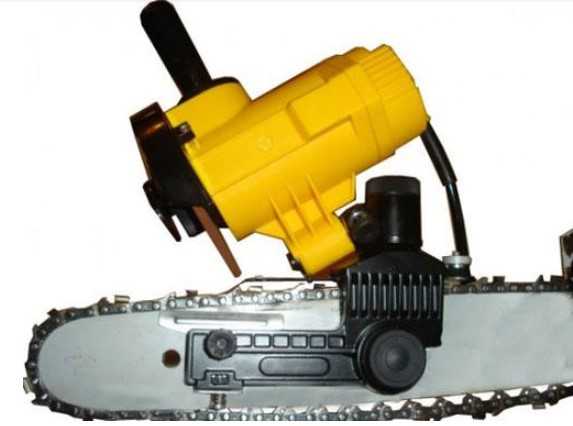

Электрические станки для заточки пильных цепей

Основной целью работы станка для цепей является правильная заточка, позволяющая создавать условия высокой производительности режущего агрегата.

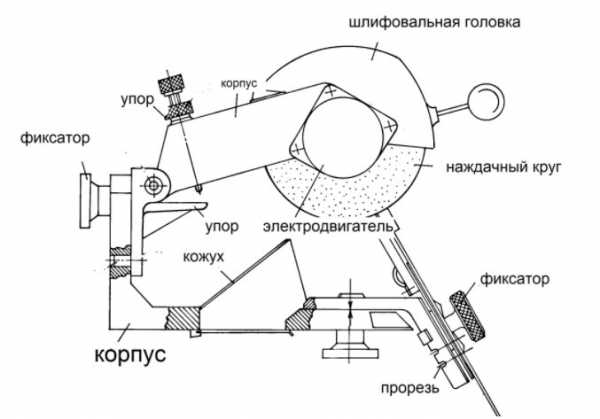

конструкция заточного станка

Конструктивно станок для заточки с электроприводом состоит из таких элементов:

•        основания и подставки для размещения цепи

•        рабочей заточной головки с заточным диском

•        электропривода с блоком питания

•        противовеса с грузом.

технические характеристики

Основными техническими характеристиками электрического станка являются: мощность, напряжение и частота тока, количество оборотов режущего диска (до 3000 об/мин) и его диаметр (147х22,3х3,2 мм).

Работа на станке по заточке цепей потребует наличия дополнительных приспособлений и оснастки, которые обеспечат максимальную безопасную работоспособность:

•        автоматического зажима цепи

•        регулятора натяжения цепи

•        искрозащитного экрана

•        функции мокрой шлифовки

•        системы охлаждения.

Вся дополнительная информация по вопросу: «Как заточить цепь» предоставляется производителем в инструкции по эксплуатации.

Что представляют собой заточные станки для цепи бензопилы представлено здесь.

Самостоятельная работа на станке

Механизм настройки рабочей части заточных станков позволяет выставлять необходимые параметры относительно размеров «контрольного» зуба. Правку зубьев цепи осуществляют методом подгонки размера длины верхней кромки по наименьшему зубу.

Для этих целей модели станков оснащают приспособлениями, позволяющими выставлять угол поворота зажима пильной цепи в вертикальной и горизонтальной плоскости.

Рекомендуется производить заточку каждого зуба в отдельности.

Заточку производят ручной подачей шлифовального круга на установленную и закрепленную в зажимных державках цепь.

Заточку одного зуба производят 2 или 3 движениями вращающегося заточного диска с одной стороны пильной гарнитуры. Аналогичным образом производят заточку зуба второй проходкой с другой стороны шины полотна.

Как произвести собственноручно заточку пильной цепи бензопилы, показано в видео.

svouimirukami.ru

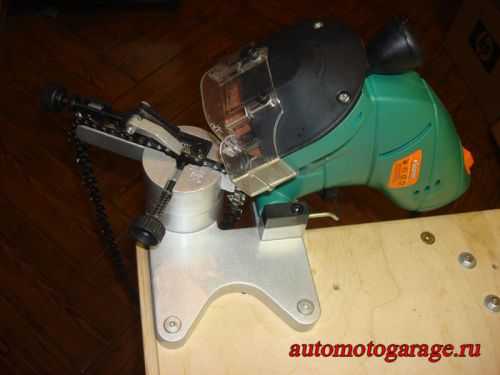

Правка и заточка цепи на станке BG60016 :: АвтоМотоГараж

Обзор, устройство, сборка и установка станка были приведены в статье Заточной станок для пильных цепей BG60016

.

В этой статье будет описана непосредственно работа на станке. И так, станок установлен и закреплён на верстаке. Далее подключаем станок к сети питания 220 вольт, и проверяем работу заточного камня на холостом ходу. Данная операция необходима для того чтобы перед началом работ выявить какие-либо в нештатные ситуации.

Органы управления заточным станком:

Детали и органы управления:

  1. Выключатель вкл/выкл
  2. Монтажное отверстие
  3. Корпус
  4. Ограничительный винт
  5. Абразивный круг
  6. Защитный щиток абразивного круга
  7. Корпус абразивного круга
  8. Основание
  9. Ручка регулировки зажима цепи
  10. Захват
  11. Ручка подачи цепи
  12. Фиксирующая гайка
  13. Провод электрический
  14. Поворотный столик для закрепления цепи
  15. Рукоятка

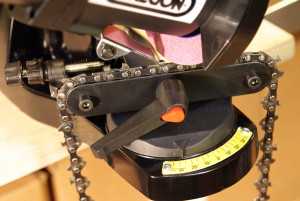

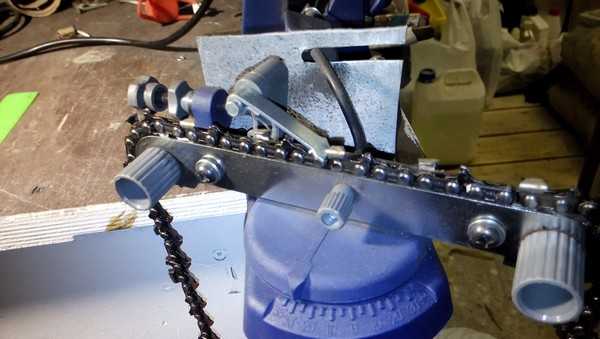

Установка пильной цепи в заточной станок.

Перед тем как установить цепь в станок необходимо ослабить винт [9] регулировки зажима цепи. Далее уложить цепь в направляющий паз поворотного столика станка.

Цепь устанавливается так, чтобы режущие звенья цепи были направлены в сторону заточного камня:

Настройка угла заточки.

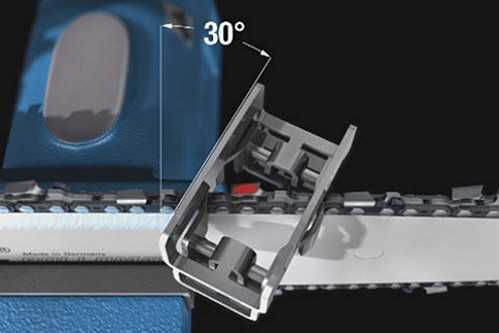

После того как цепь уложена, выставляем угол заточки режущего звена. Угол заточки выставляется в соответствии с рекомендациями к затачиваемой цепи. Стандартный угол режущего звена составляет 30 градусов, большинство производителей цепей используют именно его (угол режущего звена цепи зависит от поставленной задачи, под каждую конкретную задачу выпускается своя цепь с соответствующими характеристиками, эти характеристики получены экспериментальным способом и являются оптимальными). Станок позволяет выставлять фиксированные углы: – 30, – 15, 0, 15 и 30 градусов. При необходимости можно доработать станок (нанести на станину поворотного столика дополнительные риски с необходимыми углами для заточки, в дальнейшем планирую).Если угол заточки режущего звена цепи выбран (исходя из рекомендаций) 30 градусов, то он должен варьироваться от -30 до +30 градусов (т.е. необходимо сохранять значение величины угла, изменяя при этом только знак с положительного на отрицательный). Знак – или + зависит от того какой резец затачиваем левосторонний или правосторонний.

Заточка.

Итак цепь установлена в станке под нужным углом. Далее нужно определиться по какой схеме будет выполняться заточка цепи:

Последовательная заточка. В процессе выполнения работ последовательно затачивается каждый резец. При этом по завершению заточки или правки каждого резца необходимо менять угол заточки с положительного на отрицательный (или наоборот, взависимости с какого резца начать). Перед началом выполнения работы необходимо пометить резец с которого начата заточки или правка.

Заточка каждого второго резца. В этом случае вначале затачиваем все левосторонние (правосторонние) резцы, потом меняем полярность и затачиваем все правосторонние (левосторонние) резцы. Таким образом, получается, что затачивается каждый второй резец пильной цепи, при этом сохраняем полярность и значение величины угла заточки. Полярность угла заточки меняем только один раз, (не считая первоначальный момент настройки необходимого угла заточки) когда переходим от заточки правосторонних резцов к левосторонним. Этот вариант более предпочтительней, т.к. отсутствует необходимость каждый раз переключать угол заточки резца. Скорость выполнения работы намного выше за счет уменьшения количества манипуляций. Перед началом выполнения работы необходимо пометить резец, с которого начата заточки или правка.

Далее, исходя из практики заточки цепи выявлено две методики непосредственной заточки режущего звена, первая по инструкции, вторая методика получена опытным путём – экспериментальная.

По инструкции (данный пункт инструкции подвергся редактированию, т.к. там написана полная ахинея):

Перед включением питания станка, медленно нажимая на рукоятку [15] до конца вниз, фиксируем нужную глубину заточки при помощи ограничительного винта [4]. Когда глубина заточки определена, выставляем резец под заточной камень (прицеливаемся) так, чтобы заточка была оптимальной (т.е. не допустить перетачивание или исключить недотачивание), затем надежно зафиксируем цепь при помощи винта [9] регулировки зажима цепи. Закрываем  захват  [10]. Фиксируем положение захвата цепи ручкой подачи цепи [11] и гайкой [12]. Включаем питание клавишей [1]. И медленно нажимая на рукоятку [15] до конца вниз, точим. В конце заточки режущей части зуба цепи, абразивный диск прижимаем книзу слегка. Повторяем процедуру фиксирования звена цепи и заточки для каждого резца. При непосредственной заточке резца винты [4], [9] должны оставаться плотно зажатыми до тех пор, пока рукоятка [15] не возвращена в исходное положение.

Недостатком вышеуказанной методики является то , что приходиться долго «прицеливаться» чтоб не сточить лишнего, потом зажимать звено, и всё равно, даже если хорошо прицелиться заточной диск снимает немного больше чем надо либо меньше. Так же каждый раз перед прицеливанием необходимо выключать питание станка, а после его заново включать. Путём ряда экспериментов удалось для себя определить идеальную методику заточки цепи, которая сочетает в себе быстроту выполнения операции и высокое качество заточки режущего звена.

Экспериментальная методика заточки (рациональная):

Весь смысл данной методики заточки заключается в том, чтобы контролировать подачу резца во время заточки, тем самым предотвратить его перетачивание или исключить недотачивание. И так, цепь установлена в станке под нужным углом. Используем схему заточки каждого второго резца (см. выше). Далее …, а на этом этапе начинается расхождение с инструкцией. При помощи винта [9] зажимаем цепь так чтобы она не болталось в направляющем пазу поворотного столика станка, но чтоб при этом её можно было бы при помощи захвата [10] и путём вращения ручки подачи цепи [11] подавать в перёд. Как только с этом моментом определились, необходимо зафиксировать глубину заточки резца при помощи ограничительного винта [4]:



Включаем питание станка, и в перёд, точим!

И ещё при использовании данной методики отсутствует необходимость в постоянном передёргивании питания заточного станка, когда начинаем затачивать следующий по очереди резец.

Примечание (относится к любой методике заточки):

Следует избегать слишком глубокую заточку звена цепи, так как это может снизить прочность звена, и как следствие сокращение срока службы цепи. При заточке необходимо ориентироваться надо на длину самого затупившегося зубца. По завершению работы по заточке резцов, длины всех верхних граней режущих звеньев должны быть одинаковыми (или приблизительно одинаковыми).

Каждое режущее звено имеет ограничитель глубины, регулирующее глубину проникновения зубца цепи внутрь древесины. После того как все резцы заточены (и левосторонние и правосторонние), нужно по шаблону сточить ограничительный зуб (если это необходимо).

Стачивание зуба-ограничителя.

Наложить шаблон для зуба-ограничителя и по необходимости, используя плоский напильник сточить зуб-ограничитель до уровня шаблона.

Шаблон может имееть два положения:
Н «hard» (твердый) для твердой породы дерева;
S «soft» (мягкий) для мягкой породы дерева.

Если стачивать зуб-ограничитель без контроля, то можно «запилить» его слишком низко. В таком случае цепь будет «сгрызать» много дерева, а это в свою очередь приведёт к увеличению риска отдачи, усилению вибрации, ухудшении точности пиления и снижению ресурса инструмента.

И в завершении.

По итогам всех работ, цепь продуть сжатым воздухом и проложить не некоторое время в подходящую ёмкость с чистым маслом. Время «замачивания» цепи в масле каждый определяет для себя сам, моя схема такова: если нужно продолжать работу срочно этой же цепью (что бывает редко), то на пять минут, если время терпит, то на весь день.

automotogarage.ru

Заточка цепи бензопилы своими руками: напильник, станок своими руками

Линейка бензопил для работы в лесу отличается размерами шин: их шириной, длиной, толщиной цепи и углом наклона зубьев. Каждая пила предназначается для проведения определённой операции, от этого зависит, как должна будет проводиться заточка цепи бензопилы. Не зная соответствующих тонкостей, можно будет попросту испортить дорогой инструмент.

Каждая пила предназначается для проведения определённой операции, от этого зависит заточка цепи бензопилы

Содержание материала

Затачивание цепной пилы

Пила каждого производителя имеет свою особенность, позволяющую выполнять ту операцию, на которую она рассчитана. Заключается эта «изюминка» в определённом угле заточки. Для универсальных пил, таких как «Дружба», скос лезвия составляет 45° на нижней кромке и 60° – на боковой. На более длинных и узких шинах размещаются цепи с режущими элементами, имеющими острый угол заточки.

Пила каждого производителя имеет свою особенность

Максимальное значение для нижней режущей кромки – 60°, а для боковой – 80°. Зная эту особенность, можно производить заточку на станке или вручную.

Заточка цепи бензопилы вручную требует немало времени и терпения. Чтобы качественно заточить каждый зуб, потребуется плоский и круглый надфиль. Плоский, ввиду его недостаточной жёсткости, можно заменить треугольным, т. к. он выносливее к нагрузкам.

Как правильно точить цепь бензопилы напильником:

  1. Чтобы точно заточить зубец своими руками без дополнительных приспособлений, потребуется точно соблюсти угол первоначального наклона его заточки.
  2. Ввиду того, что потребуется 2-3 движения на грань, придумывать какие–либо приспособления для удерживания детали в определённом положении нет никакой надобности.
  3. Чтобы наточить верхнюю рабочую грань, необходимо держать напильник относительно детали под требуемым углом заточки.
  4. Предварительно потребуется снять зазубрины. Если они очень большие, то сделать это проще при расположении напильника к режущей кромке под углом 90°.

С прямыми элементами всё более или менее понятно, но есть в этом небольшом ноже ещё и округлая боковая режущая кромка и рабочий угол. Для их заточки и требуется круглый надфиль или тонкий напильник. Заточка этих элементов также производится при наклонном положении напильника.

Периодичность проведения процедуры

Чтобы увеличить срок службы всей пилы, точить ножи цепи необходимо регулярно

Снижение скорости резки древесины, более мелкая стружка по отношению к первоначальным показателям, изменение звука двигателя – всё это может относиться к тому факту, что зубья пилы затупились.

Чтобы увеличить срок службы всей пилы, точить ножи цепи необходимо регулярно. Чем больше работ выполняется бензопилой, тем чаще придётся приводить инструмент в порядок. Наточить цепи бензопил в домашних условиях можно вручную, но можно использовать и специально созданный станок.

Также рекомендуем прочитать:

Электрические точилки

Чтобы выдерживать угол наклона и правильно заточить зубья, на станке требуется установить шаблон. Оборудованная приспособлением для выверки угла наклона точилка поможет заточить цепь быстрее. Таким приспособлением, закреплённым на станке, может быть деревянный брусок, небольшая линейка. Необходимо сделать шаблон с возможностью изменения угла, ведь затачивать один элемент потребуется с двумя угловыми параметрами.

Небольшой точильный круг или лента наждака, пущенная вместо ременной передачи – два способа, среди которых можно выбрать приоритетный для себя вариант заточки.

Такие станки домашние мастера могут сделать сами, чтобы затачивать не только цепь бензопилы, но и ножи, ножницы, лопаты и даже топоры.

Станок своими руками

Для заточки цепи ручной цепной пилы широкого точильного камня не нужно

Для заточки цепи ручной цепной пилы широкого точильного камня не нужно. Поэтому можно сделать электроточилку на основе электрического привода от отслужившей швейной машинки. Используя ременную передачу и шаблон наклона, можно методично обрабатывать сначала верхнюю режущую поверхность, а изменив наклон, и боковую кромку.  Приятным моментом в использовании педального электропривода является то, что скорость вращения регулируется нажимом. Чтобы переключить скорость, откладывать цепь не придётся.

  1. Для того чтобы круг держался надёжно, потребуется станина. Это может быть простая деревянная подставка со скрещенными ножками в виде козел.
  2. Середина круга будет находиться между двумя досками с вырезанным прямоугольным отверстием. Это приспособление не позволит кругу сорваться с удерживающего металлического крепления из прута арматуры, пропущенного сквозь втулку.
  3. Подойдёт для крепления круга втулка от велосипедного колеса, но можно использовать и другие цилиндрические детали.

Внимание! При использовании в конструкции самодельного станка двигателя для ременной передачи необходима втулка с подшипниками. Ручной привод имеет более простое устройство – внутреннее отверстие втулки должно совпадать с наружным диаметром ручки.

Подбор шаблона и угла

Угол заточки зубьев пилы зависит не только от стандартов, заданных производителем. Чем плотнее древесина, тем незначительнее тупится цепь пилы при меньшем угле заточки её режущей части. Работа с несколькими видами древесины при обработке подразумевает наличие нескольких цепей с разным углом заточки.

Поэтому необходимо установить на станок шаблон с регулировочным винтом. Стандартный шаблон, установленный неподвижно, задаёт угол для заточки для одного типа угла. Регулируемый съёмный шаблон делает станок универсальным.

Устройство с ножным приводом

Главное в этой конструкции то, что переделывать особенно ничего не придётся

Учитывая то, что затачивать в бензопилах требуется не только прямые поверхности, но и округлые выемки, для механизации процесса можно приспособить старую швейную машинку с ножным приводом. В общем-то, и модернизировать особенно ничего не нужно.

Единственное, что придётся изменить, так это игловодитель. Подобрав хвостовик напильника, равный диаметру игловодителя, при помощи одной только отвёртки в течение 5 минут удастся переделать машинку в точильный станок.

Работать придётся сидя, чтобы качать педаль. Главное, чтобы в машинке ремень был натянут правильно, да кривошатунный механизм работал. Избавиться от звуков, издаваемых челноком просто, его нужно лишь открутить. Этот вид точилки больше ни для чего не подойдёт, но и выбрасывать швейную машинку, не желающую шить, не придётся.

Используя ножные машинки тульского производства, пользоваться точилкой и хранить её будет удобно, ведь выпускались они в тумбе из натуральной древесины. Корпус машинки (станка) между каждым использованием убирается внутрь тумбы, достаточно только скинуть ремень с колеса.

В процессе работы откидная панель создаёт рабочий стол, так что при заточке одного звена цепи держать её всю навесу не придётся: она будет лежать на столе для раскроя ткани.

Главное в этой конструкции то, что переделывать особенно ничего не придётся. Такая модернизация механизма под силу даже тому, кто в технике ничего не понимает.

Самодельные точилки могут быть разными. Основное требование к ним – безопасность. Точат они не хуже производственных.
Какой бы способ для заточки цепи своей бензопилы ни был выбран, следует беречь руки от порезов и ссадин, а глаза – от попадания в них металлической пыли. При работе лучше использовать плотные матерчатые перчатки и защитные очки.

Внимание, только СЕГОДНЯ!

fermok.ru

Заточка цепи бензопилы своими руками — обзор вариантов

Правильно заточенная цепь – это одно из главных условий эффективной работы бензопилы. При желании заточить цепь бензопилы сможет каждый, однако, для этого потребуются определенные инструменты. Давайте узнаем, как наточить цепь бензопилы в домашних условиях при помощи различного оборудования.

Заточка цепей бензопил – когда и для чего выполнять процедуру?


Каждый из нас прекрасно понимает, что распиливать древесину затупленной цепью будет достаточно проблематично. Однако применение плохой цепи бензопилы принесет и другие проблемы в виде повышенного износа основных деталей и механизмов садового инструмента. В первую очередь от распиливания затупленной цепью страдает поршневая группа и шестерни пилы. Кроме того, сильному износу поддается система зажигания и карбюратор инструмента.

Разобраться в том, что цепь вашей бензопилы пора точить, помогут несколько признаков. К ним относится:

  • Цепь постоянно провисает, что приводит к торможению распила и неточной работе пильного полотна;
  • Увеличивается время, необходимое для распиливания брусьев и бревен, шина с цепью не углубляется дальше внутрь распиливаемого материала;
  • Меняется внешний вид и структура опилок – они становятся мелкими, неровными и острыми.

При обнаружении одного из этих признаков следует отложить работу и немедленно произвести заточку цепи бензопилы. В противном случае вы рискуете повредить жизненно важные элементы и механизмы садового инструмента.

Чем лучше точить цепь бензопилы – виды инструментов для работы

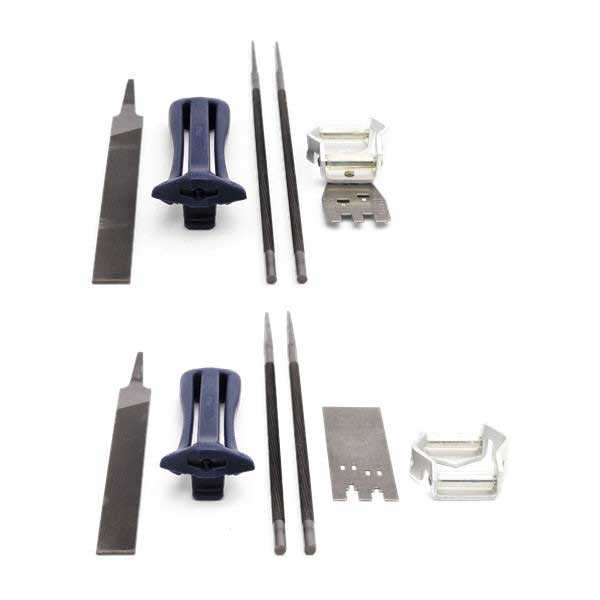

Перед тем, как точить цепь бензопилы, следует определиться с подходящим для этой процедуры оборудованием. В большинстве случаев эксперты и профессиональные вальщики используют набор специальных инструментов, в состав которого входит:

  • Круглый напильник – применяется в целях обработки режущих зубьев. Для более высокого качества заточки в паре с круглым напильником используется державка с линиями разметки – при работе они подскажут, в каком положении держать цепь. Для этого державку нужно установить на зубе, а напильник – под цепью;
  • Плоский напильник для заточки – используется в целях обработки ограничителя глубины цепи;
  • Шаблон – необходим для установки и соблюдения параметров заточки;
  • Крючок – с его помощью можно очистить цепь пилы от опилок.

Все напильники из набора должны обладать определенными размерами, иначе их применение не принесет требуемого результата.
Немного реже специалистами используется станок для заточки цепей бензопил. С его помощью процедура восстановления пильного элемента своими руками выполняется в разы быстрее, однако транспортировать его при работе в лесу достаточно проблематично.

Имеющиеся на рынке станки могут быть двух типов:

  • Автоматический станок – позволяет заточить цепь пилы максимально быстро и эффективно. Перед работой потребуется выставить параметры заточки и вставить цепь – далее электростанок выполнит всю работу за вас;

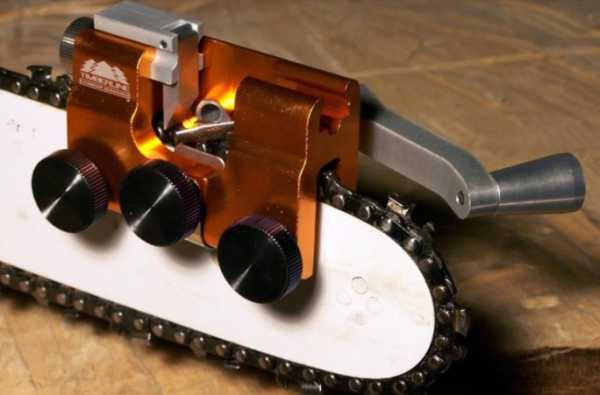

  • Ручной станок – заточка с его применением отнимет немного больше времени и сил. Тем не менее, именно такой аппарат пользуются большим спросом за счет низкой стоимости и простоты конструкции.

Каждое приспособление для заточки цепей бензопил помогает сэкономить немалую сумму денег, ведь владельцу пилы не потребуется покупать новый пильный элемент сразу же после незначительного износа старой цепи.

Правильная заточка цепи при помощи набора


Обработка цепи при помощи специального набора из напильников нередко выполняется профессиональными вальщиками прямо на рабочем месте в лесу. Использовать набор достаточно удобно за счет наличия в нем шаблона с правильной разметкой. Алгоритм заточки цепи при помощи напильников выглядит следующим образом:

  1. Для начала шину с установленной на ней цепью необходимо надежно зафиксировать;
  2. Далее начинается непосредственно процедура заточки – для этого выполняются плавные движения круглым напильником так, чтобы его верхний конец выступал над режущей частью зуба цепи примерно на 1/5;
  3. Все движения напильником нужно выполнять лишь в одном направлении;
  4. После пары заточек следует обязательно поправить положение ограничителя пропила.

Используя круглое или плоское точило, нужно придерживаться ряда определенных правил. К ним относиться:

  • Все ваши действия должны быть максимально аккуратными – если вы приложите слишком большие усилия, то появится риск облома режущего зуба;
  • Регулярно переворачивайте инструмент для заточки, чтобы избежать износа определенной его части;
  • Точите зубья цепи последовательно, один за другим, иначе высокого качества обработки достичь не удастся;
  • Каждый зуб цепи должен обрабатываться одинаковое количество раз и под одинаковым давлением напильником;
  • Если зубья цепи изношены неравномерно, то в качестве ориентира следует брать зубец с минимальной высотой.

Придерживаясь этих простых правил, вы сможете быстро и качественно заточить цепь своей бензопилы и продолжить распиливание древесины.

Как заточить цепь пилы посредством станка – изучаем порядок действий


Применение станка – это оптимальный вариант в тех случаях, если цепные зубья изнашиваются неодинаково, и вернуть их в нормальное состояние посредством круглого напильника не получается.

Используя станок, удается добиться максимально быстрого и качественного восстановления цепи бензопилы. Для этого сначала нужно выполнить контрольную заточку определенного зуба. После этого по заданным параметрам круг для заточки цепей бензопил выполняет обработку всех остальных зубьев. Вся процедура выполняется в такой последовательности:

  1. В первую очередь ослабьте винт регулировки зажима цепи;
  2. Закрепите бензопилу таким образом, чтобы заточный диск был направлен в сторону тех звеньев цепи, которые поддаются обработке;
  3. Далее потребуется определиться с тем, какие углы ставить на станке для заточки цепи бензопилы. Оптимальным параметром станет угол в 30 °;
  4. Заточка на станке выполняется последовательно или через один зуб. Более удобным и быстрым считается второй вариант, так как он не позволяет допустить ошибок.

После выполнения процедуры машинка отключается от питания, а винт регулировки натяжения цепи затягивается.

Как сделать станок для заточки цепей бензопил своими руками?


Есть ли смысл в изготовлении заточного станка в домашних условиях? Безусловно, есть, ведь сделав самодельный станок однажды, вам больше не придется покупать или одалживать наборы для обработки цепи. Кроме того, станок позволит выполнить заточку в разы качественнее и быстрее.

Вместе с тем, не стоит думать, что изготовление станка – это простое занятие. Существует ряд проблем, с которыми, так или иначе, придется столкнуться при изготовлении аппарата. Первая из них – это выбор материала для изготовления рабочего стола, на котором будет крепиться цепь, и осуществляться регулировка положения звена по отношению к точильному диску.

Чтобы подобрать стол, нужно обязательно учесть, что он должен быть максимально крепким, так как при работе станок будет издавать достаточно сильную вибрацию. Сделав стол, можно переходить к изучению чертежей. При помощи схемы вы сможете быстро сориентироваться при подключении определенных элементов станка и не допустить ошибок.

Порядок изготовления станка выглядит следующим образом:

  1. Надежно зафиксируйте стол на крепком основании;
  2. Установите на стол электрический двигатель, рассчитанный для работы от сети 220 В. Мощность мотора должна составлять не менее 250 Вт, а скорость вращения – от 2 до 5 тыс. об./мин;
  3. Далее к мотору нужно подключить абразивный круг, толщина которого не должна быть меньше 3,2 мм;
  4. Для регулировки положения абразивного круга его нужно крепить к мотору посредством системы винтов;
  5. Для того чтобы заточка зубов цепи выполнялась максимально точно, в верхней части стола следует закрепить градуированную шкалу. Дальнейшие работы по заточке цепи должны выполняться строго по указаниям шкалы;
  6. При желании над мотором можно установить щиток, который будет защищать глаза и кожу владельца от абразивной пыли.

Выполнив все перечисленные действия, вы получите надежный станок, который позволит быстро и качественно заточить цепь бензопилы. При необходимости вместо абразивного круга на электродвигатель может устанавливаться алмазная насадка, с помощью которой вы сможете заточить специальные цепи для продольного пиления бензопилой.

sadovij-instrument.ru

Станок для заточки цепей бензопил своими руками

Бензопила очень функциональный и полезный инструмент, когда необходим распил древесины в больших объемах, да и у каждого порядочного садовника и дачника, наверняка есть такой прибор. Дачники не пользуются бензопилой ежедневно, поэтому объективно оценить состояние цепи и степень ее заточки удается только тогда, когда необходимо отпилить большой сук или перерезать пару кубометров дров.

Поскольку это не предмет первой необходимости на дачном участке, то многие относятся к заточке цепи бензопилы не так ответственно, как положено. Покупать оборудование для заточки цепи экономически нецелесообразно, поэтому изготовить станок для заточки цепей бензопил своими руками – едва ли не единственный выход, не считая замены цепи.

Содержание:

  1. Симптоматика затупления режущей цепи
  2. Особенности конструкции цепи для бензопилы
  3. Станки для заточки цепи
  4. Мобильный станок
  5. Стационарный станок

Симптоматика затупления режущей цепи

Прежде чем затачивать цепь и тратить время, убедимся в том, что цепь действительно затупилась настолько, что ее необходимо заправлять. Если:

  • пиление проходит дольше, чем обычно;
  • вы прилагаете значительно больше усилий при распиловке;
  • стружка, которая образуется при распиловке темного цвета,пригорелая, мелкая;
  • нагрузка на двигатель выше, чем обычно —

тогда цепь требует заточки. При бытовом использовании бензопилы заточку цепи проводят ежемесячно, а при усиленном использовании – как можно чаще. Лесорубы затачивают свои цепи ежедневно.

Особенности конструкции цепи для бензопилы

Заточка цепи бензопилы в принципе, не сложнее заточки любого другого инструмента, но здесь без специальных приспособлений не обойтись. Сначала посмотрим, как устроена цепь и какие плоскости подлежат заточке.

Зуб цепи имеет сложную геометрию – боковая и верхняя режущие кромки расположены под разными углами, что вызывает трудности при заточке. По принципу работы цепь можно представить себе, как множество маленьких рубанков, соединенных между собой друг за другом, а толщина стружки регулируется ограничителем и зависит от того, для какого материала вы настраиваете цепь – для мягкого или для твердого дерева.

Своевременная заточка цепи бензопилы важна еще и потому, что чем раньше мы заточим цепь, тем меньше материала нужно будет с нее спиливать и тем дольше она прослужит. Поэтому при первых признаках затупления, цепь необходимо затачивать.

Станки для заточки цепи

Традиционно, цепи затачивают обычными напильниками и системой направляющих, но раз мы поставили себе цель заточить ее на станке, тогда рассмотрим подробнее о том, как это сделать и какие бывают заточные станки для цепей.

Заточку цепи напильником можно проводить не каждый раз, так как со временем теряется геометрия зуба. Поэтому от применения станка нам все равно отказаться не удастся. Станок имеет сложную конструкцию и позволяет филигранно заправить цепь с нетронутыми параметрами всех режущих зубьев.

Мобильный станок

Все станки для заточки цепей делят на стационарные и мобильные. Мобильные имеют небольшой вес, вследствие этого при заточке одеваются прямо на шину пилы. Эти станки помогают максимально точно направить заточной инструмент и избежать даже малейших погрешностей в углах заточки. Рассмотрим последовательность и порядок операций при заточке ручным мобильным станком (советуем также почитать Напильник для заточки цепи бензопилы).

  1.  Ослабляем зажим цепи.
  2.  Устанавливаем цепь так, чтобы звенья смотрели в сторону заточного полотна.
  3.  Выставляем угол, под которым будет происходить заточка.
  4.  Затачиваем зубья цепи, меняя направление движения заточного полотна от зуба к зубу.

Основная часть мобильных станков похожа на обычную лучковую пилу, только полотно заменил круглый напильник. Ценность такого способа в том, что при правке цепи мы ровняем все режущие кромки под один, единый для всей цепи размер, по одному зубу, по которому мы изначально настроили ручной станок. Заточку производим несколькими движениями, приступая затем к следующему зубу, при этом все настройки сохраняются, и у нас получается цепь с идеально заточенными зубьями.

Изготовить такой станок для заточки цепей бензопил своими руками чрезвычайно сложно без необходимого фрезерного и токарного оборудования, но возможно. Путем подбора необходимых креплений и фиксаторов, которые обеспечат нужную точность. Насколько это целесообразно – другой вопрос, так как мобильный станок не дорог и продается в каждом магазине с инструментом.

Стационарный станок

Стационарный станок очень прост в эксплуатации, удобен в настройках, но очень сложен по конструкции. Его применение оправдано только в том случае, если вы держите мастерскую по заточке цепей. Но пользоваться им действительно очень удобно – достаточно правильно задать начальные параметры, подвести диск к затачиваемой кромке и запустить станок. Остальное он сделает сам. Есть даже модели, которые автоматически зажимают тиски при подводке заточного диска.

Читайте также Бензопила Дружба — технические характеристики

Читайте также:

nashprorab.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
