Чертежи зубчатого колеса: обозначение, оформление, правила выполнения

При создании технологического процесса производства и проведении других проектных работ зачастую создаются чертежи. Они отражают особенности геометрии изделия, а также его размеры и многие другие моменты. Чертежи зубчатого колеса или другого типа выполняются по упрощенной схеме с применением различных условных обозначений. Это связано с тем, что сложная форма изделия создает существенные трудности при ее полной детализации на момент создания чертежей. Оформить рассматриваемый документ с учетом всех требований достаточно сложно, для этого требуются определенные навыки и знания. Сегодня большинство чертежей создается в электронном виде при применении особых программ. Стоит учитывать, что они лишь частично упрощают процесс. Часто проектируется червячная зубчатая передача, чертежи которой можно встретить на самых различных сайтах.

Основные параметры зубчатого колеса

Создавать рассматриваемую конструкцию следует исключительно при заблаговременном создании чертежа, на котором отображаются основные параметры зубчатого колеса. Стоит отметить, что по создаваемой схеме некоторых механизмов также можно определить неправильный выбор основных параметров. В большинстве случае также делается упрощенный чертеж вала, за счет чего можно сразу определить принцип действия механизма.

Основными параметры, которые относятся к зубчатым колесам, являются:

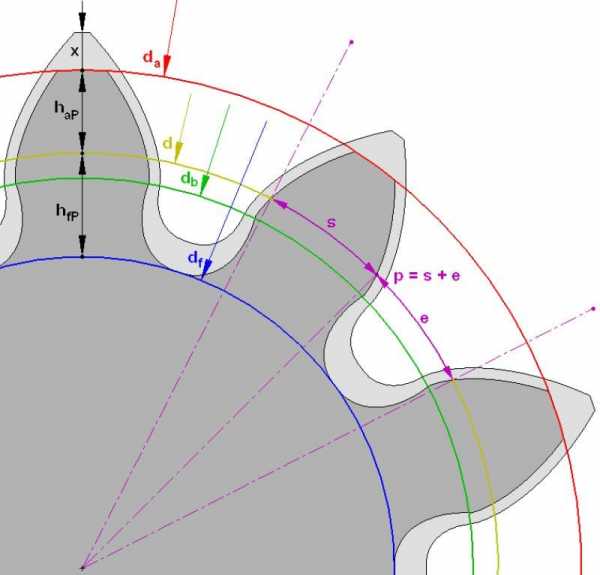

  1. Делительная окружность пары зубчатых колес. Данный показатель применяется в случае проектирования зубчатой пары самого различного типа. Она определяется соприкасающимися окружностями, которые катаются одна по другой без скольжения. Применяется для обозначения момента зацепления и сопряжения. Для обозначения на чертеже применяется буква d. Стоит учитывать, что само обозначение зачастую не проставляется, а только указывается соответствующий размер.
  2. Окружный шаг зубьев. Этот параметр применяется для определения расстояния между отдельными профильными поверхностями соседних зубьев. Подобный показатель вычисляется путем разделения значения делительной окружности на число зубьев.
  3. Число зубьев. Достаточно важным моментом назовем то, что на чертеже не проводится отображение всех зубьев. В некоторых случаях проводится создание эскиза нескольких зубьев. За счет этого существенно упрощается поставленная задача по созданию рассматриваемого документа.
  4. В создаваемой таблице в обязательном порядке указывается число зубьев. Подобная информация позволяет проводить расчеты и определение других наиболее важных параметров.
  5. Длина делительной окружности.
  6. Основные геометрические параметры зуба. Основной частью зубчатых колес является именно зуб. Он применяется

Кроме этого, при создании технической документации уделяется внимание тому, в каких условиях происходит зацепление.

Если не учитывать основные параметры, то есть вероятность быстрого износа поверхности и появления многих других проблем.

Правила оформления чертежей

Довольно большое распространение получил чертеж цилиндрической зубчатой передачи. При его создании учитывается достаточно большое количество различных параметров. Правила выполнения рассматриваемой технической документации характеризуются следующими особенностями:

  1. Для начала проводится заполнение таблицы, в которой указываются основные параметры. Примером можно назвать нормальный исходный контур, коэффициент смещения, степень точности проводимой работы и вид сопряжения по нормам бокового зазора. Вторая часть таблицы применяется для указания основных параметров венца для контроля взаимного расположение профилей. Третья часть таблицы требуется для указания менее важных параметров, без которых чертеж конического зубчатого колеса будет неполным.
  2. Создавая чертеж цилиндрического зубчатого колеса проводятся расчеты основных параметров, которые зависят от делительного конуса. Для проектирования применяется два дополнительных делительных конуса: внешний и внутренний. Чертежи зубчатых колес шестерен также можно создать при учете внешнего модуля окружности и числа зубьев. Если на документе отображается механизм, то число зубьев обоих колес обозначаются z1 и z Стоит учитывать, что чертеж червячного колеса существенно отличается от цилиндрического.
  3. Прежде чем приступать к непосредственному вычерчиванию линий нужно провести расчет все основных параметров, которые также отобразятся в содержимом документа. Оформление чертежа зубчатого колеса начинается с создания фронтального разреза. Он также требуется для определения основных параметров косозубого или прямозубого колеса.
  4. Следующий шаг заключается в создании двух делительных конусов с общей образующей. Правила выполнения чертежей предусматривают создание двух линий, которые отходят от делительного конуса колеса. Они должны быть расположены исключительно под прямым углом к образующей. За счет этого образуется внешний дополнительный конус.
  5. На месте пересечения образующей откладываются дополнительные точки. За счет этого формируется высота головки и размер ножки. Создавая зубчатые колеса по ГОСТ откладывается размер высоты ножки вдоль образующей дополнительного конуса, за счет чего получается конус впадин.
  6. По образующей делительного конуса откладывается размер длины зуба. Типовое изображение на чертеже этого элемента также достаточно просто, основные параметры подсчитываются.

Следующий шаг заключается в создании вида слева. Госстандарт предусматривает наличие подобного вида, при создании самых различных технологических карт. Среди особенностей создания подобного вида отметим нижеприведенные моменты:

  1. Для конических колес был создан ГОСТ 2.402-68. Информация, которая содержится в этом документе, определяет необходимость в указании лишь двух окружностей зубчатого венца. Применяется обозначение определяет то, что основная часть указывается сплошной линией, делительная окружность штрихпунктирной. Подобное способ отображения чертежа позволяет указать основные данные. Если создается шевронное соединение, то нужно уделить внимание другим ГОСТам, в которых также отображены определенные стандарты.
  2. Согласно установленным норам в ГОСТ 2.405-75 часть размеров проставляется на изображении, другая указывается в таблице параметров. За счет этого можно существенно повысить степень читаемости чертежа. Распространенный пример заключается в указании модуля и другой подобной информации.

Таблица различных данных отображается в большинстве случаев справа в верхнем углу. Чтение подобной информации, как правило, не создает трудностей, так как она отображена числами.

Скачать ГОСТ 2.402-68

Среди других особенностей отображения информации можно отметить следующие моменты:

  1. На изображении наносится диаметр большего основания конуса вершин.
  2. Также проводится указание размера от базовой поверхности до большего основания конуса вершин.
  3. Не стоит забывать о том, что зубья имеют довольно сложную форму. При производстве уделяется внимание показателю градусов. К примеру, угол конуса вершин внешнего дополнительного конуса.
  4. При наличии внешнего дополнительного конуса также проводится указание ширины зубчатого венца.
  5. Во всех случаях проводится указание размера базового расстояния. Этот показатель в большинстве случаев применяется в случае расчетов второстепенных размеров. Именно поэтому следует уделять больше внимания тому, какие именно базовые показатели следует указывать в конкретном случае.
  6. Фаски являются неотъемлемой частью всех зубчатых колес. Как правило, она выполняется под углом 45 градусов и составляет всего пару миллиметров. Радиус скругления на кромках зуба также должен указываться.

В конструкторской документации ЕСКД указывается и некоторая другая информация, которая позволяет получить изделие с требуемыми параметрами. Примером можно назвать нанесение показателя шероховатости. Качественные изделия характеризуются довольно низким значение шероховатости, что достигается путем шлифования и полирования. Подобный показатель наносится на чертеж при помощи специальной полки.

Размер, ширина, габариты проставляются практически во всех случаях. Они позволяют сразу подобрать наиболее подходящую заготовку, в качестве которой часто применяется цилиндр. Не стоит забывать и про внутренний диаметр отверстия, которое предназначено для посадки на вал. Исключить вероятность прокручивания шестерни можно за счет создания шпоночного отверстия.

Чертеж, который применяется для изготовления пластмассового зубчатого колеса, несколько отличается от тех, по которым проводится производство стальных изделий. Это связано с эксплуатационными характеристиками изделия, особенностями применяемого материала при его изготовлении. Эскиз также изготавливается в соответствии со стандартами, в таблице указывается тип применяемого материала при изготовлении.


Довольно много внимания уделяется именно нанесению основных размеров. Часто встречается ситуация, когда из-за небольших размеров изделия или сложности отображаемого механизма нет достаточного количества свободного пространства. Инженер, которые занимается создание чертежа, должен предусмотреть правильное расположение всех размерных линий. Стоит учитывать, что определение размеров путем измерения линий на производстве не проводится, то есть все требуемые показатели для изготовления детали проставляются. В некоторых случаях проводится указание базовых размеров, от которых проводится вычисление других.

Довольно распространенным способом решения проблемы с большим количеством размерных линий можно назвать создание различных выносок.

Они существенно упрощают чтение информации.

При применении специальной программы для создания проектной документации следует учитывать, что в настройках указывается тип стрелок и многие другие моменты. В этом случае программ сама считает основные показатели между двумя указанными точками, за счет чего существенно упрощается поставленная задача.

Скачать ГОСТ 2.405-75

В последнее время для создания чертежей зубчатых колес часто применяется программа автокад. Она встречается не только в бюро разработок, но и сборочном конвейере, так как позволяет открывать ранее созданные чертежи и проводить внесение различных изменений. Среди особенностей применения отметим следующие моменты:

  1. Чертеж создается в электронном виде, после чего отправляется на печать. Готовый вариант исполнения практически ничем не будет отличаться от электронного, главное правильно выбрать подходящее оборудование.
  2. Не стоит предполагать, что применение рассматриваемого программного обеспечения позволит автоматизировать процесс. При применении Автокада также приходится выбирать подходящие способы простановки основных параметров, строить линии и выполнять другую работу.
  3. Сложность в применении подобной программы заключается в том, что она имеет просто огромное количество различных инструментов, которые можно использовать для существенного ускорения работы. Правильно использовать подобные инструменты достаточно сложно, для этого нужно иметь определенные навыки.

На сегодняшний день в большинстве случаев применяются именно электронные чертежи. Это можно связать с простотой их использования, а также снижением вероятности допущения ошибок. Вся проектная документация должна создаваться исключительно с учетом масштаба. При применении рассматриваемой программы можно существенно повысить точность размеров.

В заключение отметим, что при работе в программе не стоит забывать о важности применения линий различной толщины и типа. Кроме этого, для их корректного отображения требуется более подходящее печатное оборудование, которое способно отображать линии различной толщины. В противном случае некоторые конструктивные элементы будет практически невозможно отобразить соответствующим образом.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Коническое зубчатое колесо чертеж, зацепление

Конические зубчатые колёса. Применяются в тех случаях, когда вращателное движение от ведущего вала к ведомому осуществляется под каким-либо углом, чаще всего под углом 90° (фиг. 353). Особен­ностью конических зубчатых колёс является то, что зубец имеет пере­менный модуль по длине, т. е. на большой начальной окружности он больше, чем на малой. Конические зубчатые колёса принято вычерчи­вать по большому диаметру начальной окружности. В конических колё­сах, в отличие от цилиндрических, на главном виде окружность впадин не вычерчивается.

При изготовлении чертежа конического зубчатого колеса с натуры, по аналогии с цилиндрическими колёсами, измеряют наружный диаметр окружности выступов De, затем определяют модуль m и угол внешнего конуса по выступам зубцов (фиг. 363).

Для этого ставят зубчатое колесо торцом ступицы на разметочную плиту и измеряют высоту зубца h по наружному его торцу. Отклады­вают от окружности выступов по торцу зубца размер, равный h/2.2, и

наносят рейсмасом на всех зубцах риску. Риска пройдёт по начальному диаметру колеса d. Измерив d и поделив его на число зубцов z, определяют модуль m. Полученный модуль может несколько отличаться от стандартного вследствие неточности измерений, и поэтому его округ­ляют до ближайшего стандартного значения модуля. Затем производят вычисление и обмер всех элементов колеса. Диаметр начальной окруж­ности определяют по формуле d = mz. Если известно передаточное число зубчатой пары, т. е. отношение числа зубцов большого колеса z2 к числу зубцов малого z1 то половина угла при вершине начального конуса ?2 большого колеса определится (при угле между осями валов 90°) по формуле



tg?2=z2/z1 = i

где i —передаточное число.

Если передаточное число неизвестно, то угол начального конуса можно получить измерением при помощи угломера, использовав для этого ранее проведённую риску. Так же может быть измерен и угол конуса впадин.

При вычерчивании конического зацепления необходимо, чтобы: вер­шины начальных конусов обоих колёс находились на пересечении их осей; в этой же точке пересекались линии, соответствующие начальным окружностям зубчатых колёс.

Чертёж конического колеса и пример нанесения размеров, конст­руктивных и технологических надписей показан на фиг. 354.

www.nacherchy.ru

Выполнение чертежа конического зубчатого колеса

Дано: De = 132 мм; z = 21; α = 60° и b = 27 мм (фиг. 536).

1. Требуется построить два вида конического зубчатого колеса:

а) Определив угол начального конуса φ = 90 – (α ÷ 2) = 90 – (60 ÷ 2) = 60° проводим ось колеса и из намеченной на ней точки S проводим штрих – пунктирными линиями образующие начального конуса – лучи, наклоненные к оси колеса на угол φ = 60°;

б) Определив модуль т по формуле m = De ÷ (z + 2 cos φ) = 132 ÷ (21 + (2 × 1/2)) = 6 и согласовав его со стандартными данными, находим диаметр d = mz = 6 × 21 = 126мм; проводим параллельно оси колеса две симметрично расположенные прямые на расстоянии d одну от другой. Эти прямые пересекут образующие начального конуса в точках А и В. Через точки А и В проводим образующие дополнительного конуса, перпендикулярные к образующим начального конуса.
в) От точек A и В откладываем на образующих дополнительного конуса, по направлению от его вершины, высоту головки зуба h’ = m = 6, а в обратную сторону – высоту ножки зуба h” = 1,2m = 7,2. Полученные точки соединяем тонкими линиями с вершиной S начального конуса.

г) Откладываем на образующих начального конуса от точек А и В длину зуба b = 27. Через получившиеся точки проводим линии, параллельные контурным образующим дополнительного конуса. В результате получим очертания двух зубьев. Левые конечные точки зубьев соединяем прямой линией (перпендикулярной к оси колеса).

 2. Конструктивное оформление конических зубчатых колес зависит от тех же условий, которые были указаны для цилиндрических зубчатых колес. В данном примере приведены частные случаи размеров всех элементов колеса:
а) Определив толщину е = 0,5 t обода, где t = Πm = 3,14 × 6 = 18,8мм откладываем от очертаний зубьев на образующих дополнительного конуса по направлению к его вершине S величину е = 9,4 мм; полученные точки соединяем тонкими прямыми линиями между собой и с вершиной;
б) Продолжаем очертание малых (передних) торцовых сторон зубьев до только что проведенных наклонных линий и получившиеся на них точки соединяем прямой, которая явится очертанием левой стороны диска колеса. Проводим очертание правой стороны диска параллельно левой на расстоянии b ÷ 3 = 9мм.

в) Определив диаметр Dвпо формуле Dв = De ÷ 6 = 132 ÷ 6 = 22мм и согласовав полученный размер со стандартными размерами нормальных линейных размеров, проводим очертание отверстия для вала – две прямые линии, параллельные оси колеса, на расстоянии Dв = 22мм одна от другой.
г) Определив диаметр Dcm  =  2De  =  44 мм, проводим параллельно оси очертание ступицы – две прямые, отстоящие одна от другой на расстоянии Dcm  = 44 мм.  Длину L ступицы берем равной 27мм, при этом предполагаем, что в данном случае ступица выходит с левой стороны за очертание диска на величину    L /10  =  2,7мм.

3. а) Углы, образовавшиеся от пересечения очертания ступицы и обода с диском, скругляемым дугами радиусом R

1 = 4 мм; R2 = 2 мм.
б) От указанных на чертеже характерных точек изображения колеса на виде спереди проводим линии проекционной связи и вычерчиваем вид слева. На виде слева очертание шпоночного паза вычерчиваем по размерам Dв + t1 = 24,6 мм и bпаза = 6мм, указанным в таблице №26, и изображаем на виде спереди. Удаляем лишние линии; обводим чертеж линиями соответствующих видов и толщины; наносим штриховку на разрезанные поверхности, а также необходимые размеры и обозначения шероховатости поверхностей и записываем основные данные.

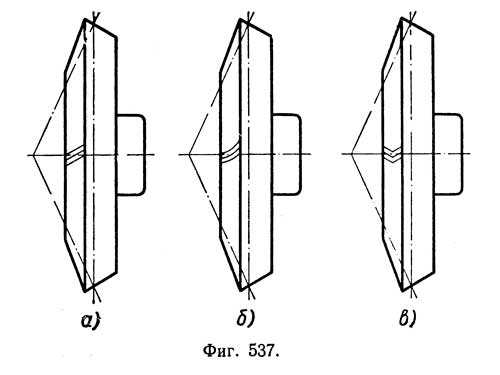

Для указаний на чертеже типа зубьев их условно показывают тремя линиями на проекции колеса: фиг. 537, а – зубчатые колеса с тангенциальными зубьями, фиг. 537, б – с круговыми зубьями, фиг. 537, в – с шевронными зубьями. На рабочем чертеже (фиг. 538), кроме того, что было показано ранее, указывают допускаемые отклонения размеров, таблицу параметров и технические требования.





www.viktoriastar.ru

Выполнение чертежа конической зубчатой передачи

Два конических зубчатых колеса, находящиеся в зацеплении, должны иметь одинаковый модуль зацепления. Как уже было сказано выше, большинство конических зубчатых передач, применяемых в современных машинах и станках, имеют оси валов, пересекающиеся под углом 90°, и общую вершину начальных конусов.

Ниже (фиг. 539) разобрано выполнение чертежа такой передачи. Для его выполнения необходимо знать диаметры начальных окружностей, количество и длину зубьев колес, конструкцию колес и их размеры. При выполнении чертежа по заданным модулю m и числу z1 зубьев первого колеса и числу z2 второго колеса определяем диаметры начальных окружностей:
1) для первого колеса d

1 = mz1
2) для второго колеса d2 = mz2
Зная диаметры d1 и d2, приступаем к выполнению чертежа.

Построение конической зубчатой передачи

Построение (фиг. 539). Дано: модуль зацепления m, числа зубьев z1 первого колеса и z2 второго колеса. Требуется вычертить коническую зубчатую передачу.

1. Определяем необходимые данные, затем строим проекции начальных конусов:
а) в плоскости П2 строим штрих – пунктирными линиями прямой угол и от вершины его А откладываем влево диаметр d1 а вверх диаметр d2, через их середины проводим перпендикулярные к ним линии – оси колес, точку пересечения осей, которая явится вершиной начальных конусов, обозначим S и соединим ее штрих – пунктирными линиями с концами диаметров начальных окружностей.
б) переносим все характерные точки построения на плоскость П

3 и изображаем штрих-пунктирными линиями начальные конусы.

2. Приняв за основу диаметр d2 вычерчиваем большое зубчатое коническое колесо, в данном случае согласно указаниям к фигуре №536.

3. Приняв за основу диаметр d1 вычерчиваем малое зубчатое колесо. На данном чертеже его конструктивная форма несколько отличается от формы первого колеса, но основы построения остаются такими же, как и для первого.

4. Для выявления на чертеже ведущего колеса очертание его зуба в месте зацепления следует обвести сплошными линиями, а внешнюю линию очертания зуба большого колеса – штриховой линией. Удаляем вспомогательные линии; заштриховываем изображения разрезанных поверхностей обоих колес: первого в одну сторону, а второго – в другую. Наносим все необходимые размеры.

Зубчатые передачи….

Коническая зубчатая передача….

Чертеж цилиндрической зубчатой передачи…..

Машиностроительное черчение детали…..

Червячная передача…..





www.viktoriastar.ru

Вал шестерня коническая чертеж. Зубчатое колесо

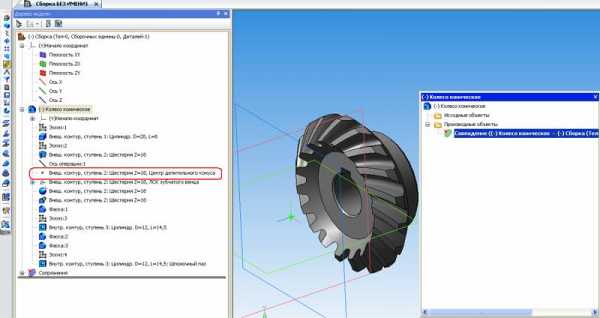

Как и в предыдущей работе, для начала расчёта необходимо запустить систему, создать новый чертёж, открыть меню «Менеджер библиотек», затем открыть папку «Расчёт и построение» и запустить приложение «КОМПАС SHAFT 2D» (рис 2.5). В запущенном приложении создать новую модель и выбрать тип отрисовки (рис. 2.6).

Если конструкция зубчатого колеса имеет симметричное расположение зубчатого венца (обода) относительно ступицы, а длина ступицы по длине равна ширине венца зубчатого колеса (обода), то построение модели значительно упрощается и можно начинать построение сразу с зубчатого венца. Если зубчатый венец (обод) располагается несимметрично относительно ступицы или длина ступицы больше ширины зубчатого венца, то начинать построение необходимо так же, как и в предыдущей работе – с построения ступицы.

Рассмотрим первый случай (зубчатый венец расположен симметрично относительно ступицы, длина ступицы и ширина обода равны). В окне программы «КОМПАС SHAFT 2D» (рис. 2.6) необходимо активировать курсором мыши значок «Элементы механических передач». В появившемся меню (рис. 2.5) выбрать шестерню цилиндрической зубчатой передачи.

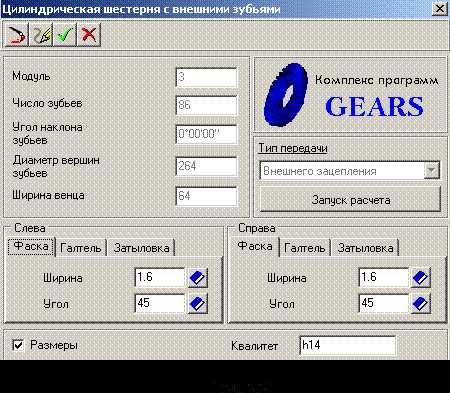

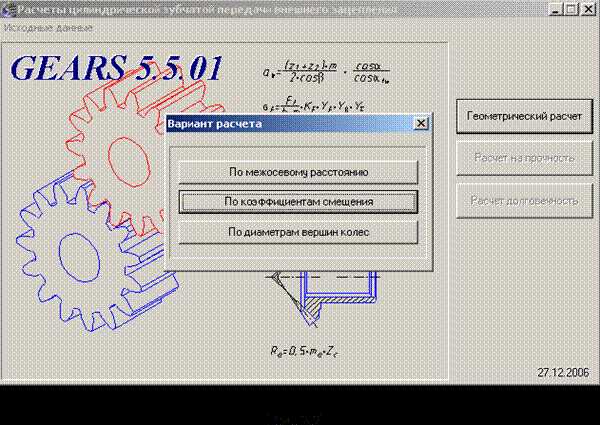

В появившемся меню программы расчёта механических передач «GEARS» (рис. 2.6), курсором мыши надо выбрать тип передачи (в данной работе внешнего зацепления) и активировать значок .

В появившемся окне программы «GEARS 5.1.01» (рис. 2.7) активировать значок , в появившемся меню «Вариант расчёта» выбрать расчёт по межосевому расстоянию. На экране появится меню «Геометрический расчёт» (рис. 2.8), в котором необходимо ввести полученные в ходе расчёта в п. 3.3 параметры зацепления. Так же необходимо обратить внимание, что геометрический расчёт представлен на двух страницах, для перехода к следующей странице необходимо курсором мыши активировать значок . На второй странице одним из вводимых параметров является коэффициент смещения, в данной работе коэффициенты смещения инструмента принять равными нулю.

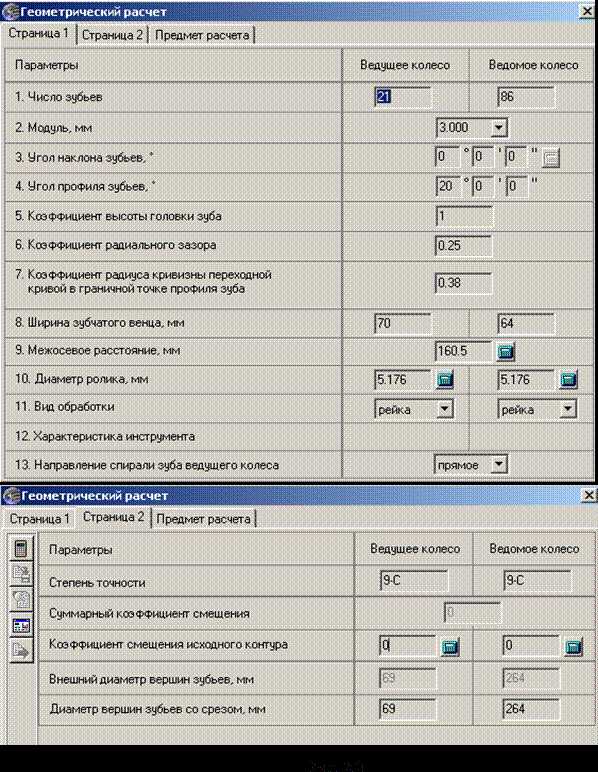

После ввода параметров передачи следует произвести расчёт, активируя курсором мыши значок «Расчёт».


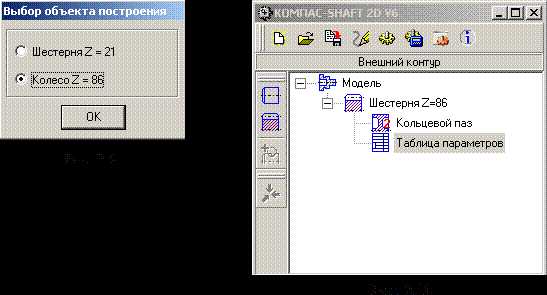

Если все исходные данные для расчёта введены и являются корректными, то в нижней части окна меню геометрического расчета появится надпись: «Контролируемые измерительные параметры и параметры качества в норме» (рис. 2.12). В окне «Выбор объекта построения» выбрать «Колесо» (рис.2.9). В меню (рис. 2.6) ввести размеры фасок и активировать опцию простановки размеров. Для завершения формирования зубчатого венца кликнуть курсором мыши на значок .

Для того чтобы построить конструкцию зубчатого колеса, представленную на рис. 2.3, необходимо активировать курсором мыши в меню программы «КОМПАС SHAFT 2D» (рис. 2.6) значок «Дополнительные элементы ступеней» и выбрать значок «Кольцевые пазы» (рис. 2.10). Тип и конструктивные параметры кольцевых пазов зависят от вида заготовки зубчатого колеса, так как анализ выбора заготовки в данную работу не входит. Тип кольцевых пазов может быть выбран любой, например «Тип 2».

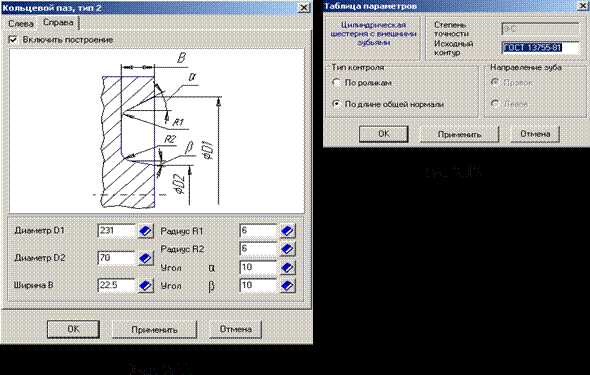

В появившемся окне (рис. 2.11) необходимо задать параметры кольцевых пазов слева и справа согласно расчётам, проведенным в п. 2.5. Снова активируя курсором мыши значок , можно генерировать таблицу параметров проектируемого зубчатого колеса (рис. 2.12).

Внутренний контур модели зубчатого колеса (отверстие со шпоночным пазом в ступице) строится точно так же, как в предыдущей работе (п. 2.6).

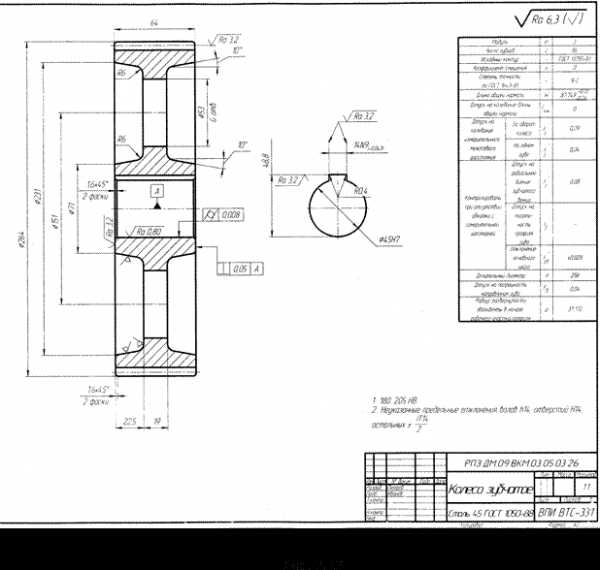

Окончательно рабочий чертёж зубчатого колеса приводится к виду, представленному на рис. 2.13. На чертеже модели, построенной в «КОМПАС SHAFT 2D», таблица параметров приведена полностью. При необходимости с помощью инструментов редактирования таблицу параметров можно привести к виду, представленному на рис. 2.4. Допуск на радиальное биение зубчатого венца приведен в таблице параметров и поэтому не задан отдельно на чертеже.
