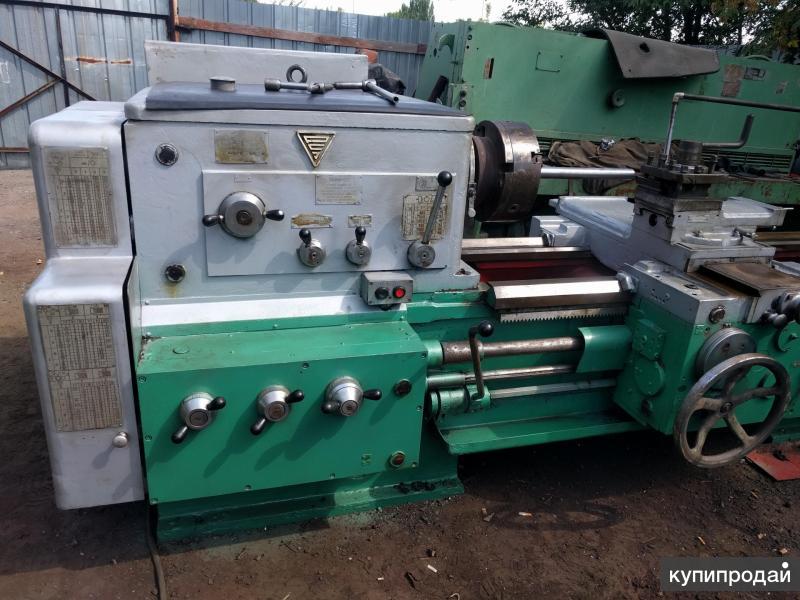

Станок предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволя

Технические характеристики станка 1М63БФ101

Параметр	Значение
Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С)	Н
Наибольший диаметр детали обрабатываемой над станиной, мм	630
Наибольший диаметр детали обрабатываемой над суппортом, мм	350
Наибольшая длина обрабатываемой детали, мм	2800
ЧПУ	УЦИ
Пределы частот вращения шпинделя Min/Max, об/мин.	10 – 1250
Мощность, кВт	15
Габариты, мм	4950_1780_1550
Масса, кг	5620
Начало серийного выпуска, год	1978
Завод-производитель	Рязанский станкостроительный завод РСЗ, ОАО

Предлагаем купить новые или после капремонта аналоги оборудования типа Станок токарно-винторезный 1М63БФ101 по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.

Продажа аналогов станка модели 1М63БФ101 производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.

Гарантия на продукцию, аналогичную изделию – Станок токарно-винторезный 1М63БФ101 составляет:

• новые станки   – 12 мес.,
• после капитального ремонта – 6-12 мес..

Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!

Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!

Если Вам необходимо купить Станок токарно-винторезный 1М63БФ101 звоните по телефонам:

в Москве         +7 (499) 372-31-73

в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 276-70-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04

в Нур-Султане  +7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок токарно-винторезный 1М63БФ101 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.

Популярные модели

• Не производится

С8С токарный станок – С8С Станок токарно-винторезный универсальный (Болгария) паспорт, руководство, схемы, описание, характеристики

Сведения о производителе трубонарезного станка 1Н983

Производителем универсального трубонарезного станка 1Н983 является Рязанский станкостроительный завод РСЗ, основанный в 1949 году.

Свой первый станок Рязанский станкостроительный завод выпустил 21 февраля 1949 года — это был токарно-винторезный станок 164 серии. В течение короткого времени заводом были запущены в призводство еще три серии токарных станков — 166, 165 в 1953 году, 163 в 1956 году.

По мере совершенствования конструкции станков завод выпускал все более современные модели — 1М63, 1М63Б, 1М63БФ101, 1М63Н, 16К30, 1А64, 16К40, 1М65, 1Н65.

На основе универсальных токарных станков Рязанским станкостроительным заводом был освоен выпуск токарных станков с ЧПУ — 16К30Ф3, 16М30Ф3, 16К40РФ3, 16Р50Ф3 и др.

Также заводом освоен выпуск современных токарных обрабатывающих центров с числом координат от 4 до 8, токарных станков с ЧПУ наклонной 1П756ДФ3 и горизонтальной компоновок, трубообрабатывающих станков 1Н983 — для обработки концов труб диаметром до 460 мм, колесотокарных, вальцетокарных, станков для обработки глубоких отверстий и др.

Станки, выпускаемые Рязанским станкостроительным заводом РСЗ

• 1А64
  станок токарно-винторезный универсальный Ø 800
• 1М63
  станок токарно-винторезный универсальный Ø 630
• 1М63Б, 1М63БГ
  станок токарно-винторезный повышенной мощности Ø 630
• 1М63БФ101
  станок токарно-винторезный с УЦИ Ø 630
• 1М63МФ101
  станок токарно-винторезный с УЦИ Ø 630
• 1М63Ф101
  станок токарно-винторезный с УЦИ Ø 630
• 1М63Н
  станок токарно-винторезный универсальный Ø 630
• 1М65
  станок токарно-винторезный универсальный Ø 1000
• 1Н65
  станок токарно-винторезный универсальный Ø 1000
• 1Н983
  станок трубонарезной Ø 830
• 1П756ДФ3
  станок токарный с ЧПУ Ø 630
• 16К30Ф3
  станок токарный с ЧПУ Ø 630
• 16К30
  станок токарно-винторезный универсальный Ø 630
• 16К40
  станок токарно-винторезный универсальный Ø 800
• 16М30Ф3
  станок токарный с ЧПУ Ø 630
• 16Р25П
  станок токарно-винторезный повышенной точности Ø 500
• 163
  станок токарно-винторезный универсальный Ø 630
• 165
  станок токарно-винторезный универсальный Ø 1000
• ДИП-300
  станок токарно-винторезный универсальный Ø 630
• ДИП-400
  станок токарно-винторезный универсальный Ø 800
• ДИП-500
  станок токарно-винторезный универсальный Ø 1000
• ТНП-111
  станок токарный настольный Ø 150

Состав оборудования

Конструкция труборезного станка 1Н983 предусматривает следующие составные части:

• станину;
• переднюю бабку;
• суппорт с фартуком;
• заднюю бабку;
• люнеты.

Конструкция станины трубонарезного 1Н983 станка обеспечивает жёсткость за счёт поперечных рёбер.

Наличие закалённых направляющих сообщает точные перемещения суппорту с закреплённым режущим инструментом. Пара призматических направляющих позволяет избежать поперечного смещения суппорта, задней бабки в результате воздействия сил резания.

Удаление стружки, СОЖ производится через люки в станине, наклон которых направлен противоположно от рабочей зоны.

Габариты рабочего пространства станка 1Н983

На станине, кроме суппорта и задней бабки, размещён командоаппарат. Он предназначен регулировать передвижение резцов в поперечном направлении. Конструкция задней бабки не отличается от аналогичных устройств универсальных токарных станков.

1Н983 Станок трубонарезной . Назначение и область применения

Универсальный трубонарезной станок 1Н983 был запущен в серию в 1956 году и был заменен более совершенной моделью РТ983.

Трубонарезной станок 1Н983 предназначен для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических дюймовых модульных питчевых конических в условиях единичного и мелкосерийного производства.

На станке можно обрабатывать штанги, замки, переводники, детали трубных соединений (нарезка резьбы НКТ, НКМ ГОСТ 633-80, нарезка резьбы на обсадные трубы ОТТМ, ОТТГ, Батресс ГОСТ 832-80, нарезка замковой резьбы на бурильных трубах, переводниках и т.д.), применяемые для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.

Станок имеет конусную линейку для обработки конических поверхностей и нарезания конических резьб.

Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя механизированными четырехкулачковыми патронами диаметром 720 мм. Другой конец трубы поддерживается люнетом. Шпиндель имеет прямое и обратное вращение.

Класс точности станка Н.

Шероховатость обработанной поверхности V5.

Трубообрабатывающие станки. Общие сведения

Трубообрабатывающий станок, машина для обработки металлических, главным образом стальных, труб путём снятия стружки или накатки резьбы.
Для получения на концах труб точных торцовых поверхностей служат трубоподрезные станки.

Для получения на концах труб резьбы (цилиндрической или конической) используются трубонарезные (труборезные) или трубонакатные станки (последний способ, как правило, обеспечивает более прочное резьбовое соединение).

При производстве труб ответственного назначения находят применение трубообрабатывающие станки для снятия дефектного поверхностного слоя труб перед холодной прокаткой.

Общий вид трубонарезного станка 1Н983

Фото трубонарезного станка 1Н983

Фото трубонарезного станка 1Н983

Схема электрическая трубонарезного станка 1Н983

Схема электрическая трубонарезного станка 1Н983

Перечень элементов схемы трубонарезного станка 1Н983

Перечень элементов схемы трубонарезного станка 1Н983

Расположение органов управления

Чтобы понять, как управляются настольные металлорежущие установки, приведем схему органов управления одного из них. Различия не существенны.

Размещение органов управления Т28:

• Ручка запуска электродвигателя;
• Ручка остановки шпинделя передней бабки;
• Ручка делительного приспособления;
• Маховик фиксатора цанг;
• Ручка стопора шпинделя;
• Рукоятка поперечной подачи суппорта;
• Рукоятка продольной подачи резцовых салазок;
• Рукоятка зажима пиноли задней бабки;
• Маховик подачи пиноли задней бабки;
• Ручка зажима задней бабки;
• Гайка зажима суппорта.

Технические характеристики станка 1Н983

Наименование параметра	1Н983	1А983	1М983
Основные параметры
Класс точности по ГОСТ 8-82	Н	Н	Н
Диаметр обрабатываемой трубы, мм	70..260	73..299	73..299
Длина обрабатываемой трубы, мм	6000
Наибольший диаметр заготовки над станиной, мм	830	800	800
Наибольший диаметр заготовки над суппортом, мм	450	450
Межцентровое расстояние (РМЦ), мм	1000, 2000, 3000, 4000
Высота центров, мм	400	400
Наибольшая длина точения без конусной линейки, мм	800	1000, 2000, 3000, 4000	800
Наибольшая длина точения с конусной линейкой, мм	420	500	420
Длина конусной линейки, мм	660
Наибольшая масса устанавливаемой заготовки в центрах, кг	5000	5000
Наибольшая масса устанавливаемой заготовки в патроне, кг	2000	2000
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	300	310	310
Число ступеней частот прямого вращения шпинделя	12	12	12
Частота прямого вращения шпинделя, об/мин	8. .355	8..355	8..355
Число ступеней частот обратного вращения шпинделя	12	12	12
Частота обратного вращения шпинделя, об/мин
Наибольший крутящий момент на шпинделе, кНм	3	3	3 ± 0,5
Наличие механизированного зажима кулачков патрона	да	да	да
Подачи
Наибольшая длина хода каретки суппорта, мм	800	1000	800
Наибольший поперечный ход суппорта, мм	500	500	500
Цена деления лимба при поперечном перемещении суппорта, мм	0,05	0,05	0,05
Перемещение суппорта за один оборот лимба при поперечном перемещении суппорта, мм	5	5	5
Перемещение суппорта за один оборот лимба при продольном перемещении суппорта, мм	300	300	300
Число ступеней продольных и поперечных подач	32
Пределы рабочих подач продольных, мм/об	0,064. .1,025	0,06..2,0	0,06..2,0
Пределы рабочих подач поперечных, мм/об	0,031..0,0458	0,028..0,936	0,028..0,936
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин	3,6/ 1,3	5,3/ 2,2	5,3/ 2,2
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм	1..12	1..28	1..28
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых	24..2	28..2	28..2
Наибольшее усилие резания в продольном направлении, кН	15	6,8
Наибольшее усилие резания в поперечном направлении, кН	13	3,7
Наличие гидроотскока	да	да	да
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм	220	220	220
Наибольшая высота резцов, мм	32 х 32	32 х 32	32 х 32
Наибольший угол поворота резцовых салазок, град	±90°	±90°	±90°
Цена деления лимба, мм	0,05	0,05	0,05
Задняя бабка
Наибольшее перемещение пиноли, мм	240	240	240
Внутренний конус пиноли	Морзе 5	Морзе 5	Морзе 5
Наибольшее поперечное перемещение задней бабки, мм	±10	±10	±10
Электрооборудование
Количество электродвигателей на станке	5	5	5
Электродвигатель главного привода, кВт (об/мин)	14,5	16	16
Электродвигатель быстрых перемещений суппорта, кВт (об/мин)	1,1 (1420)	1,1 (1420)	1,1 (1420)
Электродвигатель зажима изделия, кВт (об/мин)	2 (900)	2 (900)	2 (900)
Электродвигатель смазки коробки скоростей, кВт (об/мин)	0,27 (1450)	0,27 (1450)	0,27 (1450)
Электродвигатель насоса охлаждения, кВт (об/мин)	0,125 (2800)	0,125 (2800)	0,125 (2800)
Габариты и масса станка
Габариты станка (длина ширина высота), мм	3930 х 1860 х 1525	3640 х 2021 х 1675	3600 х 1910 х 1565
Масса станка, кг	9050	10300	9100

Устройство
