6620, 6625 станок продольно-фрезерный. Паспорт, схемы, описание

Сведения о производителе продольно-фрезерного станка 6620, 6625

Производитель продольно-фрезерного станка 6620, 6625 – Ульяновский завод тяжелых и уникальных станков УЗТС, основанный в 1956 году.

Станки, выпускаемые Ульяновским заводом тяжелых и уникальных станков УЗТС

  • 6А54 станок фрезерный вертикальный бесконсольный 650 х 2200
  • 6А56 станок фрезерный вертикальный бесконсольный 800 х 2000
  • 6А59 станок фрезерный вертикальный бесконсольный 1000 х 2500
  • 6У312, 6У316 станок продольно-фрезерный одностоечный1250 х 4000, 1600 х 5000
  • 6У612, 6У616 станок продольно-фрезерный двухстоечный1250 х 4000, 1600 х 5000
  • 65А60Ф1 станок фрезерный вертикальный бесконсольный 630 х 2000
  • 65А80 станок фрезерный вертикальный бесконсольный 800 х 2000
  • 65А90 станок фрезерный вертикальный бесконсольный 1000 х 2500
  • 654 станок фрезерный вертикальный бесконсольный 630 х 1600
  • 6560 станок фрезерный вертикальный бесконсольный 630 х 1600
  • 6620, 6625 станок продольно-фрезерный двухстоечный 2000 х 6300
  • ТМС 0156 станок токарный настольный высота центров 90 х 285

6620, 6625 станок фрезерный продольный двухстоечный.

Назначение, область применения

Станок 6620 запущен в производство на заводе изготовителе в 1974 году.

Фрезерные продольные двухстоечные станки 6620 и 6625 предназначены для фрезерования крупногабаритных деталей из чугуна, стали и цветных металлов.

Особенности конструкции двухстоечного фрезерного продольного станка 6620 и 6625

Поворотные фрезерные бабки обеспечивают обработку наклонных плоскостей, а осевые подачи шпинделей позволяют вести фрезерование в труднодоступных местах, а также производить сверлильные работы.

Раздельные приводы подач стола и фрезерных бабок дают возможность обрабатывать криволинейные контуры по разметке.

Станки 6620 снабжены устройством для регистрации перекоса поперечины после ее установочного перемещения и закрепления на стойках.

Оснащение направляющих стола и саней планками из антифрикционного сплава, а также применение системы смазки стола под давлением значительно повысило надежность и долговечность станка.

В приводе стола имеется механизм автоматического выбора зазора в паре червяк — рейка, обеспечивающий возможность эффективного попутного фрезерования.

Управление станками

(включая регулирование подач стола, бабок и шпинделей, а также шкалы отсчетных устройств перемещений узлов) сосредоточено на подвесном пульте.

Сокращение вспомогательного времени и повышение производительности станков достигается:

  • механизированным зажимом инструмента;
  • автоматическим зажимом фрезерных бабок, гильз шпинделей и поперечины;
  • механизированным поворотом фрезерных бабок;
  • механизированным перемещением пульта управления;
  • применением транспортеров для удаления стружки.

Электроприводы подач станков 6620 выполнены па тиристорных преобразователях.

Класс точности станков Н.

Гидравлические приводы станка

Гидросистема станка 6620 состоит из следующих самостоятельных гидравлических приводов:

  • Гидравлически привод каждой бабки обеспечивает зажим-отжим саней, гильз шпинделя;
  • Переключение кулачковой муфты с подачи бабки на подачу гильзы шпинделя;
  • Включение муфты редуктора зажима инструмента в конусе шпинделя;
  • Гидравлический привод поперечины осуществляет отжим и зажим поперечины на направляющих стоек;
  • Гидравлический привод вспомогательных устройств осуществляет выбор зазора в паре червяк-рейка привода стола.

Схемы гидравлические принципиальные с перечнем аппаратуры, а также описание работы каждого привода находятся во II части руководства “Составные части станка”.

Габаритные размеры рабочего пространства фрезерного станка 6620

Габаритные размеры рабочего пространства станка 6620


Посадочные и присоединительные базы фрезерного станка 6620

Посадочные и присоединительные базы фрезерного станка 6620

Общий вид вертикального продольно-фрезерного станка 6620

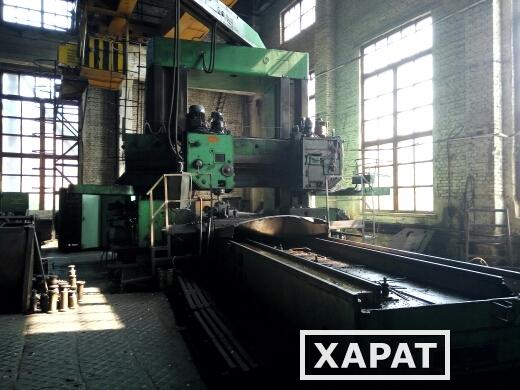

Фото продольно-фрезерного станка 6620

Фото верхней бабки продольно-фрезерного станка 6620

Фото продольно-фрезерного станка 6620

Фото продольно-фрезерного станка 6620. Смотреть в увеличенном масштабе

Фото продольно-фрезерного станка 6620

Фото продольно-фрезерного станка 6620. Смотреть в увеличенном масштабе

Фото продольно-фрезерного станка 6620

Фото продольно-фрезерного станка 6620. Смотреть в увеличенном масштабе

Установочный чертеж продольного фрезерного станка 6620

Установочный чертеж продольно-фрезерного станка 6620

Установочный чертеж фрезерного станка 6620. Смотреть в увеличенном масштабе

Установочный чертеж продольно-фрезерного станка 6625

Установочный чертеж фрезерного станка 6625. Смотреть в увеличенном масштабе

Габаритный чертеж продольного фрезерного станка 6620 и 6625

Габаритный чертеж фрезерного станка 6620 и 6625


Читайте также: Технология ремонта фрезерных станков



Технические характеристики продольно-фрезерного станка 6620, 6625

Наименование параметра66206625
Основные параметры станка
Наибольшие размеры обрабатываемой заготовки (ширина х высота), мм2000 х 20002500 х 2000
Наибольшая масса обрабатываемой заготовки, кг 5000065000
Размеры рабочей поверхности стола, мм2000 х 63002500 х 8500
Наибольший ход стола, мм68008500
Наибольший угол поворота вертикальной фрезерной бабки, град±45°±45°
Наибольший угол поворота горизонтальной фрезерной бабки, град±30°±30°
Расстояние от торца вертикального шпинделя до поверхности стола, мм175. .2180175..2180
Расстояние от оси горизонтального шпинделя до поверхности стола, мм-170..1765-170..1765
Расстояние между торцами горизонтальных шпинделей, мм1550..2250
2115..2815
Расстояние между осями вертикальных шпинделей, мм680..3400680..3960
Расстояние между стойками, мм24853050
Количество шпинделей вртикальных / горизонтальных2 / 22 / 2
Бабка шпиндельная вертикальная и горизонтальная. Шпиндель
Частота вращения шпинделей, об/мин20..100020..1000
Количество скоростей шпинделя1818
Ход гильзы шпинделя, мм350350
Конец шпинделя по ГОСТ 836-72, мм6060
Наибольший расчетный диаметр торцевых фрез, мм500500
Механика станка
Скорость бесступенчатой подачи бабки, мм/мин8. .8008..800
Скорость бесступенчатой подачи стола, мм/мин5..10005..1000
Скорость бесступенчатой подачи гильзы шпинделя, мм/мин4..4004..400
Скорость быстрого (установочного) перемещения стола, мм/мин5..10005..1000
Скорость быстрого (установочного) перемещения бабок, мм/мин8..8008..800
Скорость быстрого (установочного) перемещения гильз шпинделей, мм/мин4..4004..400
Скорость установочного перемещения поперечины, мм/мин550550
Наибольший крутящий момент на шпинделе, кгс*м723723
Наибольшее усилие резания, допускаемое механизмом подачи стола, кгс80008000
Наибольшее усилие резания, допускаемое механизмом подачи бабки, кгс23002300
Наибольшее усилие резания, допускаемое механизмом подачи вертикального шпинделя, кгс15001500
Наибольшее усилие резания, допускаемое механизмом подачи горизонтального шпинделя, кгс900900
Электрооборудование и привод станка
Количество электродвигателей на станке
Электродвигатель привода главного движения, кВт (об/мин)30 х 4 (1460)30 х 4 (1460)
Электродвигатель привода подач стола, кВт (об/мин)11 (1500) 11 (1500)
Электродвигатель приводов подач бабок, кВт (об/мин)4,3 х 4 (1000/ 3000)4,3 х 4 (1000/ 3000)
Электродвигатель быстрого перемещения стола, кВт (об/мин)17 (1470)17 (1470)
Электродвигатель перемещения поперечины, кВт (об/мин)14,5 (1350)14,5 (1350)
Электродвигатель станции гидропривода стола, кВт (об/мин)3 (960)3 (960)
Электродвигатель станции гидропривода поперечины, кВт (об/мин)3 (960)3 (960)
Электродвигатель станции гидропривода фрезерных бабок, кВт (об/мин)1,1 х 4 (930)1,1 х 4 (930)
Электродвигатель станции гидропривода вспомогательных устройств, кВт (об/мин)3 (960)3 (960)
Электродвигатель насоса охлаждения, кВт (об/мин)
Суммарная мощность установленных на станке электродвигателей, кВт
Габаритные размеры и масса станка
Габаритные размеры (длина х ширина х высота), мм18970 х 7570 х 670022450 х 8830 х 6700
Масса станка, кг121900136100
