Станок, обрабатывающий металл с помощью фрезы, называется фрезерным. Он способен обрабатывать поверхности с разными выступами и изгибами, с телами вращения. На поверхности детали можно сделать пазы или зубчатый край. Применяют такие станки в промышленности и сельском хозяйстве.

Никакой другой станок не сделает лучше фаску или не снимет кромку трубы, как фрезерный. Принцип работы фрезерного станка основан на том, что вращающаяся фреза стоит на месте, а заготовка двигается в разных направлениях. Приоритетно в этом станке вращение фрезы и управляется весь процесс компьютером со специальными программами.

Автоматика способна осуществить большое количество операций с заготовками. Некоторые станки предусматривают ручное управление.

Выбор станка с ЧПУ для металлических поверхностей



Программное обеспечение делает станки более производительными, при этом потери в качестве готовой продукции нет. Специалист, обслуживающий станок, должен обладать высокой квалификацией, так как устройство сложное с технической точки зрения.

Продажа фрезерных станков производится на специализированных сайтах. Хорошо зарекомендовали себя станки марок Metal Master, JAROMA, WATTSAN. Крупные предприятия часто покупают такие токарно-фрезерные комплексы. Самые дешёвые станки произведены в КНР (Китай). На выбор станка влияет объём будущей работы, а также её сложность.

В независимости от типа и стоимости станка, для его работы рекомендуется использовать качественные смазки и СОЖ. Эти вещества помогают станку работать в рамках предусмотренных производителем нагрузок и температурных режимов.

Компактные фрезерные станки

Для домашнего использования приобретать токарно-фрезерный станок не имеет смысла, так как цена его очень высокая. В такой ситуации лучшим решением будет самостоятельная сборка мини-станка. Умельцы дополняют его несложным блоком управления. Такой станок поможет обработать небольшую поверхность, в том числе и со сложной конфигурацией.

Не нужно думать, что раз станок самодельный, то и точность будет низкая. По этому показателю они практически не уступают профессиональному оборудованию.

Мини фрезерные станки также есть в продаже. Их производство налажено как в России, так и за рубежом.
Высокая цена на такой станок оправдывается его возможностями. При необходимости можно установить дополнительное ПО и тогда сможете работать не только с металлом, но и с деревом, пластиком и камнем.

Принцип работы мини станков: вращением фрезы осуществляется необходимая операция. При этом заготовка надежно закреплена.

Но и тут не обходится без смазочно-охлаждающих жидкостей. Они нужны везде где есть движение – для смазки направляющих и там где в результате обработки растёт температура как заготовки так и режущего инструмента.

Виды фрезерных станков с ЧПУ:

1. Консольные – заготовка крепится к консоли, которая перемещает деталь согласно программе. Они могут перемещаться по горизонтали, по вертикали и в разных направлениях. Востребованность таких станков выше, чем других вариантов.
2. Без консоли – её роль исполняет шпиндель. Он выполняет все действия с заготовкой.
   Автоматикой управляет несколько программ: контурная, многоконтурная, позиционная и комбинированная. Благодаря этому возможности фрезерных станков велики.

Гравировально-фрезерный станок с ЧПУ по металлическим поверхностям

Такому оборудованию найдётся применение во всех отраслях промышленного производства. Часть станков работает только с одним видом поверхности, а часть – с разными поверхностями. Такие станки называют универсальными. Гравировально-фрезерные агрегаты работают с металлом, деревом, бетоном, камнем.

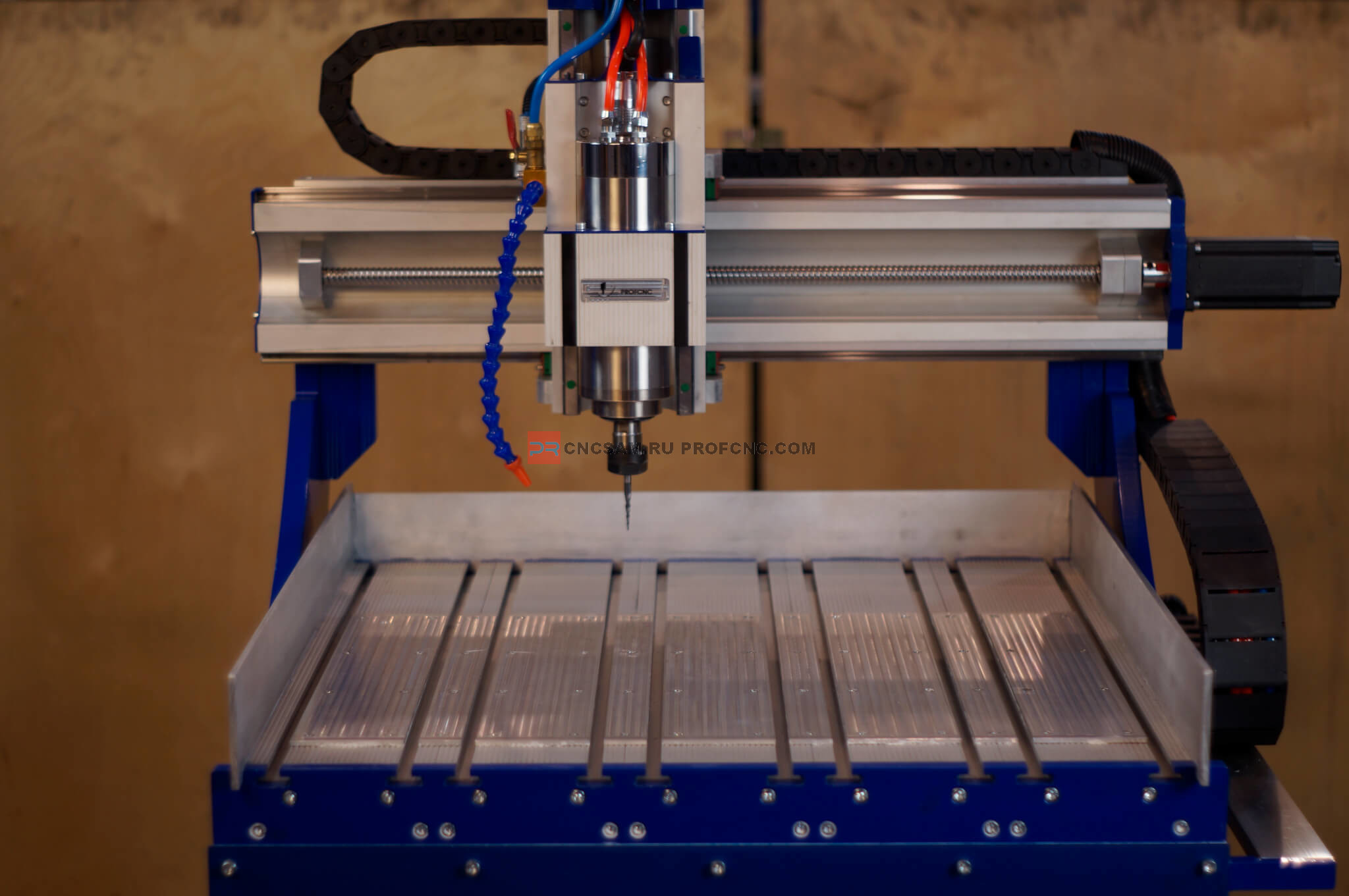

Фрезерные настольные станки с ЧПУ

Настольные станки работают с чёрными и цветными металлами, камнем, керамикой, пластмассой и деревом. Программное обеспечение станка позволяет выполнить работу максимально точно и с высоким качеством.

Оборудование можно разделить на группы по мощности и типу выполняемой работы. Станок, работающий в горизонтальной плоскости востребован больше, чем в вертикальной.

На предприятиях часто используют широкоформатные станки. А на малых заводах и фирмах не обойтись без настольной версии фрезерного станка с программным управлением (ЧПУ). Он качественно и быстро изготовит нужную деталь или узел.

Вас заинтересуют

Ваш вопрос успешно отправлен. Спасибо!

Станок, обрабатывающий металл с помощью фрезы, называется фрезерным. Он способен обрабатывать поверхности с разными выступами и изгибами, с телами вращения. На поверхности детали можно сделать пазы или зубчатый край.

Применяют такие станки в промышленности и сельском хозяйстве.

Никакой другой станок не сделает лучше фаску или не снимет кромку трубы, как фрезерный. Принцип работы фрезерного станка основан на том, что вращающаяся фреза стоит на месте, а заготовка двигается в разных направлениях. Приоритетно в этом станке вращение фрезы и управляется весь процесс компьютером со специальными программами. Автоматика способна осуществить большое количество операций с заготовками. Некоторые станки предусматривают ручное управление.

Выбор станка с ЧПУ для металлических поверхностей



Программное обеспечение делает станки более производительными, при этом потери в качестве готовой продукции нет. Специалист, обслуживающий станок, должен обладать высокой квалификацией, так как устройство сложное с технической точки зрения.

Продажа фрезерных станков производится на специализированных сайтах. Хорошо зарекомендовали себя станки марок Metal Master, JAROMA, WATTSAN. Крупные предприятия часто покупают такие токарно-фрезерные комплексы. Самые дешёвые станки произведены в КНР (Китай). На выбор станка влияет объём будущей работы, а также её сложность.

В независимости от типа и стоимости станка, для его работы рекомендуется использовать качественные смазки и СОЖ. Эти вещества помогают станку работать в рамках предусмотренных производителем нагрузок и температурных режимов.

Компактные фрезерные станки

Для домашнего использования приобретать токарно-фрезерный станок не имеет смысла, так как цена его очень высокая. В такой ситуации лучшим решением будет самостоятельная сборка мини-станка. Умельцы дополняют его несложным блоком управления. Такой станок поможет обработать небольшую поверхность, в том числе и со сложной конфигурацией.

Не нужно думать, что раз станок самодельный, то и точность будет низкая. По этому показателю они практически не уступают профессиональному оборудованию.

Мини фрезерные станки также есть в продаже. Их производство налажено как в России, так и за рубежом.
Высокая цена на такой станок оправдывается его возможностями. При необходимости можно установить дополнительное ПО и тогда сможете работать не только с металлом, но и с деревом, пластиком и камнем.

Принцип работы мини станков: вращением фрезы осуществляется необходимая операция. При этом заготовка надежно закреплена.

Но и тут не обходится без смазочно-охлаждающих жидкостей. Они нужны везде где есть движение – для смазки направляющих и там где в результате обработки растёт температура как заготовки так и режущего инструмента.

Виды фрезерных станков с ЧПУ:

1. Консольные – заготовка крепится к консоли, которая перемещает деталь согласно программе. Они могут перемещаться по горизонтали, по вертикали и в разных направлениях. Востребованность таких станков выше, чем других вариантов.
2. Без консоли – её роль исполняет шпиндель. Он выполняет все действия с заготовкой.
   Автоматикой управляет несколько программ: контурная, многоконтурная, позиционная и комбинированная. Благодаря этому возможности фрезерных станков велики.

Гравировально-фрезерный станок с ЧПУ по металлическим поверхностям

Такому оборудованию найдётся применение во всех отраслях промышленного производства. Часть станков работает только с одним видом поверхности, а часть – с разными поверхностями. Такие станки называют универсальными. Гравировально-фрезерные агрегаты работают с металлом, деревом, бетоном, камнем.

Фрезерные настольные станки с ЧПУ

Настольные станки работают с чёрными и цветными металлами, камнем, керамикой, пластмассой и деревом. Программное обеспечение станка позволяет выполнить работу максимально точно и с высоким качеством.

Оборудование можно разделить на группы по мощности и типу выполняемой работы. Станок, работающий в горизонтальной плоскости востребован больше, чем в вертикальной.

На предприятиях часто используют широкоформатные станки. А на малых заводах и фирмах не обойтись без настольной версии фрезерного станка с программным управлением (ЧПУ). Он качественно и быстро изготовит нужную деталь или узел.

устройство и принцип работы, виды и классификация, а также что им делают и в чем его основное назначение

Станкостроение создало сотни разновидностей и моделей фрезерных станков. Они отличаются по габаритам, мощности, конструкции, специализации. Но у всех фрезерных станков, от небольших до сверхтяжелых, есть общие принципы работы. Все фрезерные станки обрабатывают заготовки фрезой, что и дало этой многочисленной группе общее название.

Содержание

1. Назначение
2. Устройство
3. Принцип работы
4. Виды и классификация
5. Горизонтально-фрезерные
6. Вертикально-фрезерные
7. Универсальные
8. Сверлильно-фрезерные
9. Широкоуниверсальные
10. Бесконсольные
11. Продольно-фрезерные
12. Копировальные
13. Шпоночные
14. Настольные
15. ЧПУ
16. Классификация по типу обрабатываемого материала
17. Сейчас читают

Назначение

Преимущественно фрезерные станки предназначены для обработки металлов. Из заготовок способом механической обработки вырезаются различные детали самого разного профиля и размеров, в том числе сложные, с прямыми и криволинейными контурами.

Кроме механической обработки, различные детали из металла изготавливают и другими способами: литье в формы, штамповка на прессах, вырубка, резка, ковка. Но эти способы не всегда технологически возможны или оправданы. Например, штамповкой, газовой или лазерной резкой нельзя создать объемную деталь, или деталь высокой точности.

Иногда для сплава недопустима термическая обработка (сильный нагрев), так как при этом изменяются свойства металлов. Тогда единственным способом изготовления деталей остается механическая обработка – фрезерование.

Кроме фрезеровки, есть другой вид механической обработки металлов – токарная обработка. Процесс схож с фрезерованием, но при этом резцами вырезаются круглые детали. Как отдельная разновидность, есть совмещенные токарно-фрезерные станки, на которых выполняется как обработка по диаметрам, так и по прямым линиям – пазы, углубления, каналы, шлицы и т. д.

Токарно-фрезерный станок:

Устройство

Простейшая схема традиционной (классической) компоновки двух основных типов фрезерных станков:

А) горизонтально-фрезерный станок, с горизонтальным расположением шпинделя, который вращает фрезу.

Нумерация основных узлов:

1. Стойка (основная несущая часть станины).
2. Щиток (люк) доступа к коробке скоростей.
3. Хобот, верхняя часть несущей станины.
4. Тиски зажима заготовки.
5. Бабка фиксации вала горизонтального шпинделя.
6. Салазки рабочего стола для перемещения тисков с заготовкой.
7. Консоль.
8. Расположенные внутри консоли червячные или винтовые механизмы перемещения стола с заготовкой вперед/назад, влево/вправо и вверх/вниз.

Б) Вертикально фрезерный станок. Шпиндель расположен вертикально, как у сверлильного станка.

Нумерация основных узлов:

1. Стойка (основная несущая часть станины).
2. Щиток (люк) доступа к коробке скоростей.
3. Хобот, верхняя часть несущей станины.
4. Шпиндель, на котором крепится фреза.
5. Тиски зажима заготовки.
6. Салазки рабочего стола для перемещения тисков с заготовкой.
7. Консоль.
8. Расположенные внутри консоли червячные или винтовые механизмы перемещения стола с заготовкой вперед/назад, влево/вправо и вверх/вниз.

Электродвигатель расположен сзади станка или внутри стойки, от модели. От двигателя через шкивы клиноременной передачи вращение передается на коробку скоростей. На разных станках может быть от 6 до 19 и более скоростей. Для обработки разных сплавов и операций подбирается оптимальная скорость вращения шпинделя.

Станки с горизонтальным шпинделем лучше подходят для продольной выборки пазов, ниш, шлицев.

Вертикальные фрезеры лучше справляются с выборкой по стенкам высоких заготовок, внутри заготовок, обработкой глубоких внутренних полостей.

О разбросе возможностей говорит мощность электродвигателей на разных станках – от 0,75 кВт до 14 кВт и более на спецстанках.

Принцип работы

Способ обработки на таких станках прост – фреза снимает с заготовки «все ненужное», создавая деталь с размерами, точно соответствующими чертежу. Для этого требуется выполнить несколько условий:

1. Сплав фрезы должен быть значительно прочнее металла или сплава заготовки.
2. Должен быть правильно подобран профиль (форма) фрезы, количество зубьев.
3. Переключением скоростей вращения шпинделя подбирается оптимальная скорость обработки.
4. Заготовка должна абсолютно точно располагаться и перемещаться относительно фрезы. При этом крепление заготовки должно быть достаточно прочным.

Процесс фрезерной обработки:

Любое отклонение приведет к выборке в ненужном месте, и заготовка попадает в брак.

Поэтому большое значение имеют параметры рабочего стола. Шпиндель и механизмы подачи заготовки к фрезе не должны иметь люфтов. Салазки должны перемещаться без малейших отклонений. От того, насколько точно работают эти узлы, зависит класс точности станка. В металлообработке есть 5 классов точности для станков:

1. Н – нормальная точность.
2. П – повышенная.
3. В – высокоточные станки.
4. А – повышенная высокая точность.
5. С – мастер-станки, самые высокоточные.

Фрезерные станки классов В, А, С используют в цехах с постоянной температурой и влажностью, так как большой температурный ход приводит к сужению и расширению металлических частей станка на минимальные величины, но это уже недопустимо для сверх высокоточных станков, допуски на которых составляют сотые доли мм.

Точность обработки на станках старого типа зависела не только от станка, но и от квалификации фрезеровщика. Далее стали появляться вспомогательные механизмы и приспособления, станки с полуавтоматической и автоматической подачей, с ЧПУ (числовое программное управление).

Современные станки, работающие по компьютерным программам, имеют другой принцип работы. Заготовка может крепиться неподвижно, а её обработку проводит подвижная в трех координатах фреза. Такие станки работают с минимальным участием человека (загрузка ПО, расположение заготовки, включение и контроль) и могут сделать деталь любой сложности с высокой точностью. Это вывело технологии фрезерной металлообработки на новый уровень.

Виды и классификация

Первые примитивные фрезеры появились ещё в 17 веке. Прообразы современных станков – в 19 веке. К нашему времени создано и используются десятки разновидностей таких станков.

Горизонтально-фрезерные

Горизонтальное расположение шпинделя. Станки используются для неглубокой выборки длинных деталей, описан выше.

Вертикально-фрезерные

Вертикальное расположение шпинделя. Станки лучше подходят для глубокой выборки внутри заготовок, обработки стенок детали, также описан выше.

Универсальные

Это станки с фрезой, которая передвигается на суппорте, что делает его универсальным для обработки разных деталей. Могут обрабатывать горизонтальные, вертикальные и наклонные плоскости заготовок. Работают с токарными и сверлильными фрезами. Современные станки такого типа имеют ЧПУ и работают с минимальным участием станочника.

Универсальный фрезер:

Сверлильно-фрезерные

Станки такого типа по конструкции схожи с вертикальным сверлильным станком. Есть настольные модели малой мощности, и промышленные, для обработки крупных деталей.

Главное их отличие от обычного сверлильного станка:

• более мощный двигатель;
• наличие рабочего стола, как у фрезерных станков, винтовая подача в трех плоскостях на салазках, тиски для крепления заготовки на салазках рабочего стола;
• мощный патрон для крепления различных фрез и резцов.

Может использоваться как обычный сверлильный станок, если вместо фрез ставить в патрон сверло нужного диаметра.

Широкоуниверсальные

По сравнению с просто универсальными фрезерами имеют расширенные возможности. Оснащены двумя шпинделями, горизонтальным и вертикальным. Рабочий стол перемещается не только влево/вправо, назад/вперед и вверх/вниз, как у всех фрезеров, но может наклоняться под нужным углом.

Такие станки могут выполнять широкий спектр разных операций – фрезерование в разных плоскостях, сверление, нарезка резьб и т.д., что и делает их широкоуниверсальными. Современные промышленные модели могут быть оснащены ЧПУ.

Бесконсольные

На консольных станках рабочий стол располагается на консоли и значительно поднят относительно пола цеха. Это затрудняет или делает невозможной обработку крупногабаритных заготовок. Они либо просто не умещаются в рабочем пространстве под фрезой, либо весят слишком много. Для обработки таких заготовок используют бесконсольные станки.

Рабочий стол у них расположен значительно ниже, сразу на основании станка и выдерживает большой вес.

Индустриальные станки такого типа могут обрабатывать заготовки весом в несколько тонн.

Продольно-фрезерные

Это мощные индустриальные станки, созданные для обработки длинных деталей. Например, станок МС64ОГМФ4-16 К способен обрабатывать заготовки длиной до 17 метров. При этом значительной высоты заготовки (до 3,5 м) и ширины (до 5 м). Однако именно значительная длина рабочего стола и дает название таким станкам – продольные.

Масса заготовки может быть свыше 200 тонн, перемещать ее относительно фрезы с высокой точностью затруднительно. Поэтому станки конструктивно выполнены как неподвижный рабочий стол и фрезерные головки, которые перемещаются относительно заготовки.

При этом станок делает не только продольные выборки, но и любые другие согласно чертежам будущей детали. На видео – демонстрация такого станка:

Копировальные

Существует множество разновидностей фрезерных станков, которые работают по принципу механического копирования, то есть по шаблонам. Копировать заготовки, то есть делать множество деталей одного размера могут и станки с ЧПУ. Но речь идет именно о механическом, а не цифровом копировании.

В металлообработке такой принцип практически не применяется, так как металл – жесткий материал и шаблоном определить четкое движение фрезы или заготовки проблематично.

Копировальные станки используются в основном в деревообработке. Как пример, на видео демонстрация копировально-фрезерного станка марки WoodTec:

Шпоночные

Это специализированные станки, предназначенные для выборки шпоночных пазов в валах.

Есть, как простейшие небольшие модели, так и мощные промышленные станки с двумя шпинделями для одновременной выборки двух пазов на концах вала, гидравлической подачей заготовки.

При работе практически не используется мерный инструмент, так как ширина паза задается диаметром фрезы. Хотя есть станки с эксцентричным вращением фрезы, когда она выбирает паз шире своего диаметра, но ширина паза известна заранее.

Контролируется только длина и глубина шпоночного паза. Шпоночные пазы и шпонки под них бывают разных размеров и формы. Как пример – классическое соединение с закрытым (глухим) пазом, не выходящим на торец вала и пазом на шестерне:

Шпоночные пазы выбираются и другими способами на разных станках. Речь именно о специализированных, созданных именно для таких операций на больших поточных производствах.

Настольные

Настольные фрезерные станки работают по такому же принципу, что и все остальные. Разница в небольших габаритах и весе.

Это могут быть горизонтальные, вертикальные или сверлильно-фрезерные станки. Мощность двигателя, от 0,75 кВт до 1,5 кВт. Как пример, НГФ 110 (настольный горизонтальный фрезер).

Модели станков НГФ 110 Ш3, НГФ 110 Ш4 можно было встретить во многих школах. Их использовали для трудового обучения. Буква Ш в маркировке станка означает «школьный».

Станок имеет 6 режимов скорости вращения шпинделя, двигатель мощностью 0,75 кВт.

Несмотря на небольшие габариты, мощность и учебную направленность НГФ 110 – вполне работоспособный станок, хорошо справляется с обработкой небольших деталей. Класс точности – Н (нормальный).

К настольным относятся также современные небольшие фрезерно — токарные станки. Пример такого станка на фото:



Станок имеет двигатель 300 Вт и предназначен для изготовления из мягких материалов мелких изделий сложного профиля.

ЧПУ

Для программирования первых станков с ЧПУ использовались перфокарты и перфоленты.

Первые отечественные фрезерные станки 6Н13 с ЧПУ появились в середине 60-ых годов. Управляла станками система «Контур-ЗП». С появлением современных компьютеров возможности таких станков стали на порядок выше.

Сегодня работают полностью роботизированные комплексы, которые по заданной программе без участия станочника могут создать любую деталь самой сложной формы с высокой точностью. Управляются они с помощью следующей цепочки:

1. Микроконтроллер или микропроцессор.
2. Контроллер с возможностью программирования (логикой).
3. Управляющий компьютер.

В программу управляющего компьютера закладываются все данные о параметрах нужной детали, дальше станок все делает сам. Действия оператора сводятся к следующему:

1. Загрузка данных в компьютер станка.
2. Правильное расположение заготовки.
3. Контроль за процессом.

На полностью роботизированных линиях заготовка перемещается без участия оператора, по конвейеру и манипуляторами, а программа может быть заложена удаленно, по промышленной сети.

Различают 3, 4, 5 и 6 осевые фрезерные станки с ЧПУ, 6 осевые – наиболее сложные и дорогие, встречаются реже. От количества осей перемещения фрезы зависит, насколько сложную деталь можно обработать за один раз, без смены положения заготовки или использования другого станка.

Другая модельная линейка – средние и небольшие станки с ЧПУ, в том числе настольные. Их можно разместить в небольшой столярной, домашней мастерской.

Как пример, средний фрезерный станок с ЧПУ для изготовления балясин из дерева на видео:

Классификация по типу обрабатываемого материала

Самые распространенные материалы для фрезерной обработки – металлы и дерево.

Метало – и деревообрабатывающие фрезеры имеют значительные отличия по числу оборотов шпинделя. Металл обрабатывается при оборотах фрезы до 3000 об/мин, дерево в 10 раз больше. Причем чем выше обороты, тем чище деревообработка. Фреза по металлу при таких оборотах сгорит или сломается.

Кроме этих материалов, современное станкостроение предлагает фрезеры для обработки практически всех производственных материалов. На деревообрабатывающих станках можно работать с материалами, схожими по плотности и прочности с древесиной:

• МДФ, ДСП, ЛДСП, ОСП, ДВП, фанеру;
• некоторые виды пластиков и пластмасс;
• оргстекло и композитные материалы.

Специальные станки есть для обработки сверхтвердых материалов: гранит, мрамор, другие натуральные и искусственные камни.

На изображении фрезер по камню в работе:

Отдельное направление – ювелирные фрезерные станки для обработки полудрагоценных и драгоценных камней и металлов.

Простые фрезерные станки образца 20 века сегодня почти не производятся. Однако по-прежнему работают во множестве мастерских, на производствах. Современные, с ЧПУ выпускаются все больше. И есть возможность выбора наиболее подходящего варианта. Для покупателя открыт весь мировой рынок такого оборудования. Современные техника этого профиля выпускаются и в России.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

Что такое вертикально-фрезерный станок с ЧПУ: технические характеристики

Во время фрезерования у мастера появляется возможность получить детали разной формы и размера. Наиболее распространенным вариантом фрезеровального станка остается оборудование, при котором шпиндель расположен вертикально, его называют вертикально-фрезерный станок.

Содержание:

• 1 Общая конструкция и назначение
  • 1.1 Без ЧПУ
  • 1.2 С ЧПУ
  • 1.3 Вертикальный фрезерный обрабатывающий центр
• 2 Основные технические характеристики
• 3 Обзор современных моделей

Общая конструкция и назначение

Оборудование имеет вертикальный шпиндель, который размещен в шпиндельной головке. Сама головка установлена на литой станине. Здесь же на станине расположена консоль, а также подвижная каретка и коробка скоростей, коробка подач.

Принцип работы прост: от электродвигателя движение через коробку скоростей передается на шпиндельную головку, а через коробку подач – на стол, на каретку и на консоль. Консоль перемещается и перемещает заготовку в вертикальном направлении.

Читайте также: переносной магнитный фрезерный станок по металлу на магнитной подошве

Без ЧПУ

Вертикально-фрезерный станок без ЧПУ управляется вручную. Специальными рукоятками регулируется вращение фрезы и величина подачи. Современные вертикально-фрезерные станки без ЧПУ отличаются надежностью и износостойкостью. Способны выполнять самый широкий спектр задач. При этом точность выполнения работ у них может быть ниже, чем с ЧПУ.

С ЧПУ

Современные вертикально-фрезерные станки имеют числовое программное управление, что делает это оборудование высокоточным. Практически все элементы конструкции работают от электрического привода. Механическими в таком оборудовании остается привод подачи стола и шпинделя.

Основным недостатком таких агрегатов является их высокая стоимость и некоторую сложность в обслуживании. Понадобится найти специалиста, который способен починить такой вертикально-фрезерный станок в случае поломки.

Вертикальный фрезерный обрабатывающий центр

Это разновидность многооперационного агрегата, снабженного числовым программным управлением. Он способен производить механическую обработку трехмерной детали. Он снабжен множеством разных инструментов и способен выполнять черновую, чистовую и пред чистовую работу. Наиболее простые обрабатывающие центры имеют в своем комплекте от 5 до 12 инструментов, способных обработать деталь с высокой точностью.

Это дорогостоящее оборудование с наиболее высоким уровнем производительности. У оборудования значительно повышена скорость обработки. Чтобы снизить температуру нагрева используется специальная система охлаждения.

Читайте также: станок фрезерный с ЧПУ: обзор оборудования для дома

Основные технические характеристики

Это один из первых видов оборудования, который применялся для обработки металлических изделий. В наборе каждого из них есть несколько видов концевых, торцевых, цилиндрических фасонных фрез. Поэтому оборудование может выполнять практически все фрезеровальные операции.

Они подразделяются на два вида, каждый из которых имеет свои особенности характеристики:

1. С консолью.
   Имеет движущуюся консоль с подвижным столом и салазками. Стол перемещается в горизонтальном направлении по направляющим консоли. На ней же смонтирована и коробка подач. Консоль можно перемещать в трех направлениях.
2. Без консоли. Это крестовый станок, который имеет стол, расположенный на неподвижной станине. У него есть возможность перемещаться в продольном и поперечном направлениях. Точность перемещения стола обеспечивается замедлением подачи оборотов.

Обзор современных моделей

Есть несколько современных производителей, которые выпускают вертикально-фрезерные станки с достойными техническими характеристиками. Вот несколько моделей:

Вертикально-фрезерный станок BF60. Оборудование Китайского бренда. Имеет 8 ступеней вращения шпинделя, а также усиленные упорные подшипники на шпиндельной головке. Вес составляет – 750 кг.

Вертикально-фрезерный станок UWF-7140. Оборудование с надежной конструкцией, цифровой индикацией и наличием поворотного шпинделя. Частота вращения шпинделя не более 1800 об/мин. Ход шпинделя – 10 см. Вес около – 3.5 тонны.

Вертикально-фрезерный станок FP – 25. Скорость вращения шпинделя до 2180 об/мин при весе агрегата всего в 195 кг. Диаметр сверления – 34 мм.

Вертикально-фрезерный станок PROMA FHV — 50VD 25330055. Максимальный диаметр сверления – 50 мм. Вес составляет – 700 кг. Отличается высоким качеством производимых работ.

Также пользуются популярностью вертикально-фрезерные станки, выполненные Словенской компанией TRENS или Чешского производителя TAJMAC — ZPS.

Вертикально-фрезерные станки пользуются популярностью, поскольку отличаются широкими возможностями функциональность. Главная особенность такого оборудование – вертикальное расположение шпинделя. Вертикально-фрезерные станки могут иметь ручное управление или ЧПУ.

В последнем случае это более точное оборудование с высокими параметрами производительности. Отдельно производятся вертикальные обрабатывающие центры, которые могут выполнять все виды обработки на высоких параметрах скорости и с высокой степенью точности.

Поделиться в социальных сетях

возможности для бизнеса и для творчества

Фрезерные станки интересуют самых разных покупателей – владельцев небольших мастерских и собственников крупных предприятий, индивидуальных предпринимателей и мастеров, работающие с деревом для собственного удовольствия. Это оборудование способно решать самые разные задачи: от массового выпуска однотипных деталей по индивидуальному шаблону до создания уникальных художественных изделий.

Материалы, с которыми можно работать на фрезерном станке, также разнообразны – натуральная древесина, МДФ, пластик и даже мягкие металлы.

Выгода очевидна

Для многих предпринимателей серьезной проблемой становится человеческий фактор. Хотя ручная работа традиционно ценится дорого, все труднее найти настоящих мастеров, к тому же добиться стабильного качества при массовом выпуске непросто. Оптимальное решение в этом случае – заменить людей станками. Вся трудоемкая работа – изготовление и нанесение шаблона, получистовая и чистовая обработка выполняется механизмами в соответствии с созданной при помощи компьютера моделью. Так как производители все большее внимание уделяют простоте использования оборудования, обучиться работе на фрезерном станке самостоятельно вполне реально.

Фрезерный станок заметно повышает производительность труда, при этом себестоимость продукции будет ниже. Станок с ЧПУ под управлением одного оператора способен выполнять тот же объем работ, что и небольшая бригада резчиков по дереву, причем качество будет стабильным, а отличить изготовленную на станке филенку от сработанной вручную практически нереально. Каждый изгиб или завиток будут аккуратно вырезаны и отшлифованы.

Выбирайте без спешки

Приобретение фрезерного станка может стать прекрасной инвестицией в развитие вашего бизнеса, но чтобы получить ожидаемый эффект, необходимо очень внимательно подойти к выбору. Прежде всего, нужно как можно более подробно ответить на вопрос – для чего вам нужен фрезерный станок?

Стоит рассмотреть все аспекты, чтобы сделать выбор осознанно:

• какой вид продукции предполагается изготавливать?
• какие материалы нужно обрабатывать?
• какая требуется производительность?
• каковы максимальные габариты заготовок?

Кроме того, не лишним будет ознакомиться с основами устройства фрезерного станка, что позволит лучше понять, какая модель наилучшим образом соответствует вашим запросам.

Конструктивные особенности

Разновидностей фрезерных станков с механическим управлением насчитывается более десятка, но под числовым программным управлением работают только горизонтально-фрезерные и вертикально-фрезерные станки.

Вертикально-фрезерные станки наиболее популярны в силу того, что обладают высокой производительностью и могут использоваться для широкого спектра работ. При помощи такого станка можно обрабатывать горизонтальные и вертикальные плоскости, растачивать отверстия и делать пазы, могут применяться торцевые, концевые и другие фрезы, однозубые и многозубые. Благодаря хорошей жесткости конструкции можно прилагать значительные механические усилия к обрабатываемой заготовке. Криволинейные поверхности получаются путем поступательного или поворотного движения фрезы.

Горизонтально-фрезерные станки могут быть консольными и бесконсольными. По сравнению с вертикальными у них есть важное преимущество – стружка с заготовки естественным образом падает вниз, и нет необходимости в принудительном удалении с обрабатываемой поверхности. Стол станка может перемещаться только параллельно или перпендикулярно оси шпинделя.

В пространстве пяти координат

При программировании фрезерного станка можно задавать координаты перемещения режущего инструмента по осям X и Y, что дает плоскую заготовку, или как иногда говорят, 2D. При добавлении перемещения по оси Z получается объемная трехмерная деталь, или 3D.

Некоторые фрезеровальные станки предоставляют возможность работы с одной или двумя дополнительными осями (модели 4D и 5D), чтобы максимально приблизить результат к ручной работе. Инструмент резчика может проникать в закрытые в проекциях полости, вырезая к примеру, загнутые листики. Этот же эффект можно получить и на станке, однако придется приложить немало усилий, чтобы запрограммировать такой рисунок.

Для серийного производства большое значение имеет скорость обработки. Один из наиболее распространенных приемов ускорения работы – обработка по векторам, которую можно задать программным путем. Значительно сокращают время обработки деталей специальные профильные фрезы, но для них нет достаточной программной поддержки.

Для умельцев: станок своими руками

Конструктивно фрезерный станок по дереву состоит из элементов, которые не составит труда приобрести или изготовить: нужны несущий стол, рабочая рама и фрезерная головка. При желании, руководствуясь схемами, которые есть на интернет-ресурсах, можно собрать несложное устройство за несколько дней.

Самодельный фрезерный станок лучше всего изготавливать строго под определенные нужды, так как добиться универсальности удается не всегда. Нередко возникают проблемы, связанные с недостаточной жесткостью опорной конструкции и вибрированием заготовки.

Целесообразность и практичность

Стоит предостеречь от ошибок, которые нередко совершают покупатели фрезерных станков:

1. Скупой заплатит не единожды. Решив обойтись затратами «по минимуму», вы рискуете получить «слабенький» станок, который не справится с нужным объемом работ.
2. Универсальность – не всегда лучший выбор. Если для обработки заготовок потребуется часто менять инструмент, затраты времени на подготовительные операции могут существенно снизить производительность. Иногда выгоднее поставить два специализированных станка, чем один универсальный.
3. Размер имеет значение, особенно когда речь идет о рабочем столе. Выбирая небольшой станок, вы существенно ограничиваете диапазон обрабатываемых заготовок. Следует учитывать, что может возникнуть потребность использовать дополнительную оснастку, которая требует места для крепления на рабочем столе;
4. Лишнего не нужно! Даже если средства позволяют, не стоит выбирать самый «навороченный» станок с максимумом возможностей, если у вас нет подготовленных специалистов. Чтобы использовать его функции, потребуется освоить специализированное программное обеспечение и работу с настройками. Стоит обратить внимание на то, готов ли продавец обучить ваш персонал, а не просто ознакомить с азами работы станка.

Если вы все же затрудняетесь выбрать фрезерный станок, наши консультанты помогут подобрать оптимальный вариант исходя из вашего бюджета и необходимой функциональности.

Обзор настольных фрезерных станков с ЧПУ

Для выполнения фрезерных работ все чаще используют настольные станки с числовым программным управлением. Они популярны не только на крупных предприятиях и заводах, но и используются для обучения, в частных мастерских и для личного применения. Обладают высоким качеством сборки, наличием дополнительных функций, полной комплектацией. Изготовлены по ГОСТу и имеют высокий уровень безопасности во время эксплуатации.

Конструкция и принцип работы

В основу конструкции фрезерных настольных станков с ЧПУ входит рабочий стол, на котором фиксируются обрабатываемые заготовки. Это горизонтальный элемент, устойчивый. Обработку изделий выполняет фрезер, который надежно устанавливается в шпинделе. Фиксацию обеспечивают подшипники.

Мини-фрезерные станки оснащены числовым программным управлением, которое позволяет выполнять все виды операций без участия оператора. Дополнительно в конструкцию входят поддоны, контроллеры, предохранители, кнопка аварийной остановки работы.

Принцип работы прост:

• металлическая или деревянная заготовка фиксируется на рабочем столе;

• на станок загружают программу, которая определяет поочередность операций и скоростью их выполнения;

• заготовка обрабатывается в определенной последовательности фрезами;

• готовое изделие шлифуется и готовится к использованию.

В случае возникновения чрезвычайной ситуации, станок выключается экстренно, с использованием кнопки аварийного отключения.

Применение станков

Настольный фрезерный станок, благодаря своему универсальному техническому устройству и программному обеспечению, используется во многих сферах. Применяется, как на малых, так и на больших предприятиях для фрезеровки изделий небольших размеров, отличается значительной экономией электроэнергии. Часто используется в производстве мебели – для изготовления ДСП, ДВП, МДФ, панелей, резных накладок и т.д.

На фрезерном станке производят не только готовые изделия, но создают модель будущей детали. Он способен производить из разных материалов клише, штампы и образцы продукции.

На фрезерной установке можно создавать все для рекламы производства или организации: логотипы, эмблемы, вывески, подставки из ПВХ, пластика и других материалов.

Используют агрегат и для интерьеров, изготавливая уникальные столы и стулья, оконные рамы, полки и перила, арки, камины и плинтусы, лестницы и барельефы, трехмерные рисунки на панелях и многое другое. Также с помощью оборудования производят элементы экстерьера в виде балясин для веранд и беседок, фигурных наличников для дверей и окон, декора любых помещений: домов, ресторанов, кафе и т.д.

Благодаря большому количеству функций на станке изготавливаются различные сувениры, игрушки, панно, часы, картины, макеты, логотипы и много других интересных вещей, на какие только хватит фантазии.

Виды мини фрезерных станков

Для использования в быту подойдут станки с повышенной и средней точностью. Для профессиональной обработки нужны модели с максимальной точностью, которые смогут изготавливать детали сложной формы.

По виду обработки изделий, настольные мини-фрезеры подразделяются на несколько категорий. Горизонтально-консольные агрегаты с исполнительным прибором закрепляются в определенной точке и передвигаются горизонтально по специальным салазкам. Их головка не движется. Бесконсольные установки, наоборот, движутся в вертикальной плоскости.

На универсальных станках работать просто и удобно. Их столешница поворачивается вместе с формой изделия под нужным углом, не допуская, при этом, дефектов. На вертикальных имеется деталь, находящаяся в вертикальной плоскости, которая двигается и проворачивается в одной и той же плоскости.

Широкоугольные консоли изготовлены с прикрепленным в горизонтальном положении выполняющим задачи механизмом, и двумя дополнительными головками, вращающимися в разных плоскостях. У продольных агрегатов рабочая поверхность двигается продольно по рельсам. Все функционирующие инструменты двигаются вертикально.

Станки непрерывно действующего вида оборудованы механизмами, которые могут перемещаться вертикально. Их столешница с закрепленными элементами вращается вокруг своей оси. Крупные агрегаты функционируют автоматически и производят на порядок больше одинаковых изделий без перепрограммирования.

Мини-фрезеры с ЧПУ – это универсальные устройства, которые могут подключаться к ПК для смены действующих программ и установки новых. Можно установить управление таких типов: контурное, позиционное, комбинированное и многоконтурное. Техника отличается простой эксплуатации и способностью быстро и качественно производить обработку даже изделий повышенной сложности.

Среди мини-фрезеров имеются и гравировальные модели с небольшой мощностью и числовым программным управлением, аналогичные стандартным настольным станкам. Они работают с металлом и деревом, режут тонкие материалы – кожи, фанеры, пластик. Используются в быту и для изготовления рекламной продукции, ювелирных изделий, сувениров и так далее.

Преимущества и недостатки станков

Основное преимущество фрезерного станка – это автоматизация производства. Устройство способно функционировать автономно и, при этом, создавать качественные изделия. Перед началом работы ЧПУ достаточно установить параметры по проверке инструментов и их налаживании, установке заготовок и т.д.

Станки обладают высокой производительностью, после переключения настроек легко переводятся на обработку изделия другого вида. Высокоточные, изготавливают детали без дефектов, позволяют установить время обработки партии продукции.

Также существует ряд дополнительных преимуществ:

• практически отсутствует брак готовых изделий;

• станок безопасен, не перегревается;

• создает рельеф при помощи специальных насадок для гравировки;

• работает с плотными листами и плитами;

• создает сложные геометрические фигуры на поверхности;

• есть возможность замены головок в автоматическом режиме.

На настольном фрезерном станке с ЧПУ можно изготавливать изделия из разных материалов: поливинилхлорида, дерева, металла и его различных сплавов, органического стекла, искусственного и натурального камня.

Но, несмотря на все достоинства, есть у таких станков и недостатки. К ним относят:

• сложность работы с сильно хрупкими материалами;

• отсутствие возможности создания изделий из резины;

• головка движется очень медленно;

• мелкие отходы нужно постоянно удалять с поверхности станка;

• округление углов с большим радиусом составляет сложность для некоторых процессов;

• заготовку нужно хорошо зафиксировать.

Станки с числовым программным обеспечением превосходят обычные по всем критериям, кроме скорости работы. Но несмотря на минусы, они высокопроизводительны, универсальны, экономят время, затраты на материалы и электроэнергию, занимают мало места в помещении.

Выбор мини фрезерного станка с ЧПУ

Во время выбора мини-фрезерного станка с ЧПУ следует обратить особое внимание на следующие критерии:

• габариты;

• вес;

• функциональность;

• комплектация.

Габариты. Несмотря на то, что станки мини, они все-равно имеют разные размеры. Если у покупателя выделено определенное место под установку техники, купив станок с большими размерами, его некуда будет ставить. То есть начнутся проблемы с поиском другого подходящего места в мастерской, что займет немало лишнего времени.

Вес. Так как промышленное оборудование не может быть легким, на этот показатель стоит обязательно обратить внимание. Существуют мини-фрезерные станки с массой в 500 кг и в 120 кг. Согласитесь, разница существенная. И если у покупателя нет возможности устанавливать тяжелую технику по каким-либо причинам, конечно, необходимо рассматривать модели более легкие.

Функциональность. Несмотря на то, что назначение мини-фрезерных станков примерно одинаковое, выпускаемые модели могут различаться присутствием или отсутствием определенных функций. Конечно, оборудование, выполняющее большее количество операций, относится к более универсальному, что позволяет ускорить рабочий процесс и расширить ассортимент выпускаемой продукции. Однако по цене такие установки значительно дороже.

Комплектация. У каждой модели мини-фрезерных станков имеется стандартная комплектация, в которой выпускается оборудование из завода. Конечно, она может увеличиваться в зависимости от требований клиента. Производители готовы за дополнительную плату установить дополнительные узлы и механизмы, позволяющие упростить производственный процесс. Это могут быть разного рода поддоны, места для хранения готовой продукции, автоматическая очистка, разного рода контроллеры и многое другое.

Примеры настольных фрезерных станков с ЧПУ

Производители сегодня выпускают огромное количество моделей станков, которые отличаются характеристиками, габаритами и назначением. Например, установка CNC 3018 имеет максимально компактные размеры, позволяет качественно выполнить фрезеровку, гравировку, сверление. Идеально подойдет для домашнего использование.

Piranha FX – еще одна интересная модель, которая станет идеальным выбором не только для домашних мастерских, но и для более крупных предприятий. Помимо фрезеровки и гравировки, установка способна выполнять 3D печать, что делает станок незаменимым во многих сферах деятельности. Может оснащаться дополнительными механизмами и узлами.

AMAN 2030 200w – отличный агрегат, работающий по металлу и дереву. Имеет 3 оси, максимальная скорость вращения шпинделя достигает до 8000 оборотов в минуту. Выполняет сверление, фрезерование, гравировку и многое другое.

Какой фрезерный станок выбрать – DARXTON

Профессиональные советы как выбрать фрезерный станок с числовым управлением от опытных операторов станка.

Итак, вы готовы инвестировать в свой бизнес или хобби, и теперь задаетесь вопросом – как выбрать Бесконсольные станки), что делает его достаточно жестким и надежным для высокоточной обработки. Фрезерный станок полезен для выполнения многих функций, включая изготовление мелких деталей, при этом его можно установить в домашней мастерской или в гараже. Когда пространство ограничено, это идеальный станок, поскольку он может выполнять множество различных операций.

Существуют различные типы фрезерных станков, которые должны быть известны всем специалистам, занимающимся прототипированием и производством. Эти типы не различаются по мощности, однако имеют отличия по универсальности и сроку службы, а также по возможности применения для специфических работ.

Типовой фрезерный станок состоит из четырех осей или точек поворота. Оси перемещаются горизонтально или вертикально и позволяют станку работать по различным схемам. Для дополнительной гибкости существуют варианты станков, которые имеют более четырех точек поворота.

Пятиосевой обрабатывающий центр имеет дополнительный горизонтальный шарнир для шпиндельной головки. Дополнительная степень свободы позволяет станку работать с концевыми фрезами под сложными углами. Кроме того, существуют фрезерные станки с шестью или более осями, которые большие производственные предприятия используют для выполнения сложных операций.

Чтобы помочь вам определиться какой фрезерный станок с ЧПУ выбрать, какой из них окажется лучшим для ваших нужд, мы сформулировали 7 основных факторов, которые вы должны учитывать перед покупкой.

1. Качество

   Как и любой вид механического оборудования, не все фрезерные станки одинаковы. Если вы хотите получить максимальную отдачу от своих инвестиций, обратите внимание на бренды, известные высоким качеством и надежностью, а также попросите рекомендации у людей, которые их использовали или владели ими. Более простой фрезерный станок, изготовленный на совесть, будет служить вам лучше в долгосрочной перспективе, чем модный станок, который окажется ненадежным или не даст вам нужного уровня точности. Не имеет значение что вы ищете – какой фрезерный станок выбрать по металлу или другим материалам; первоочередным фактором, на который стоит обратить внимание – это качество станка.



2. Гарантия

   Даже при покупке высококачественного фрезерного станка все может пойти не так. Если вы инвестируете во фрезерный станок с хорошей гарантией, вы защищены от неожиданных поломок во время работы с новым станком. Кроме того, хорошая гарантия часто является признаком качества. Компании, которые гордятся своим мастерством изготовления и своими отношениями с клиентами, обычно предоставляют на свое оборудование хорошие гарантии. Люди, с которыми вы собираетесь сотрудничать — это люди, которые стоят за их продукцией.

3. Эксплуатационная гибкость

   Если вы покупаете свой первый фрезерный станок с ЧПУ, вы, возможно, еще не представляете весь объем работ, который будет на нем выполняться. Вероятно, у вас есть, по крайней мере, несколько конкретных идей по поводу того, что вы хотите создать, но как только у вас будет некоторый опыт работы со станком, вы, возможно, подумаете о гораздо большем спектре применений. Чем более гибким является станок, тем больше разнообразных изделий вы сможете изготавливать с его помощью. По правде говоря, гибкий станок может позволить вам расширить свой бизнес так, как вы даже не думали.

4. Комплектующие

   Комплектующие еще больше увеличивают практическую ценность вашего фрезерного станка. Широкий ассортимент комплектующих позволяет значительно расширить его гибкость и функциональность. Кроме того, если у вас есть возможность покупать комплектующие позже, вы можете подождать, пока вам не понадобится какой-то конкретный узел, и распределить вложения в оборудование во времени.

5. Тип станка



   Вертикальные или горизонтальные фрезерные станки

   Если вы хотите понять как выбрать фрезерный станок по металлу, то обратите внимание также на тип станка. Двумя наиболее распространенными типами фрезерных станков являются вертикальные и горизонтальные. В вертикальном фрезерном станке ось шпинделя ориентирована по вертикали, а в горизонтальном — фрезы установлены в горизонтальном патроне поперек рабочего стола. На вертикальном станке, как правило, имеется возможность удлинения шпинделя, а также подъема или опускания стола для выполнения операций по врезному фрезерованию и сверлению. С горизонтальными фрезерными станками вы можете использовать концевые фрезы и другие типы инструментов, доступных для вертикального станка, а поскольку фрезы надежно фиксируются в патроне, вы можете выполнять более глубокие резы в материале и получить более высокую скорость съема материала. Вертикальные фрезерные станки доступны в малых типоразмерах и в настольном исполнении (см. Настольный фрезерный станок JW2015), поэтому они популярны у любителей, в то время как горизонтальные станки доступны в гораздо большем диапазоне типоразмеров; вы можете даже объединить их вместе, чтобы фрезеровать пазы и грани сложных форм.



6. Программное обеспечение

   Программное обеспечение является неотъемлемой частью станка с ЧПУ, поскольку оно связывает вас со всей мощностью и эффективностью фрезерования с компьютерным управлением. Выбирайте программное обеспечение, которое удобно в использовании и максимально интуитивно понятно, чтобы сократить время, необходимое для его изучения. Кроме того, если ваше ПО способно принимать чертежи из ряда программ САПР, вы получите больше возможностей для разработки чертежей деталей, что наверняка облегчит работу с целым рядом клиентов, если вы используете свой станок для бизнеса.

7. Поддержка


   И наконец, качественная техническая поддержка является принципиально значимой для получения максимальной отдачи от вашего фрезерного станка. Когда у вас возникнут проблемы с оборудованием, быстрая и эффективная поддержка поможет вам в короткие сроки решить проблему и вернуться к работе. Выбирайте хорошую техническую документацию и индивидуальную поддержку клиентов для вашего фрезерного станка.

   Сложно однозначно ответить на вопрос “какой фрезерный станок выбрать?”, поскольку каждому требуется немного отличающаяся функциональность фрезерных станков с ЧПУ в зависимости от того, какие работы они намерены выполнять. Но высокое качество, хорошая гарантия, гибкость, широкий ассортимент комплектующих, а также эффективное программное обеспечение и качественная техническая поддержка — это основы, которые каждый должен учитывать при выборе станка для своих нужд.

См. также:
Как настроить станок
Скорости и подачи при фрезеровке
Советы новичкам в ЧПУ
Техника безопасности при работе с фрезерными станками

DARXTON

Что такое ручной фрезерный станок?

Ручной фрезерный станок представляет собой режущее устройство, не управляемое автоматикой или компьютером. Фрезерные станки используются для измельчения материала на более мелкие части. Они содержат шпиндель, который может работать горизонтально или вертикально. Небольшие работы, не требующие очень точных настроек, могут получить наибольшую пользу от использования ручного фрезерного станка.

Все фрезерные станки имеют рабочий стол, на котором закрепляется кусок материала, который необходимо разрезать. Эти машины могут снимать материал с более крупных деталей для создания желаемых канавок, кромок, прорезей или уступов. Для такого материала, как металл, который трудно резать и формировать, такие станки идеально подходят. До внедрения компьютерных и автоматизированных технологий все фрезерные станки управлялись вручную.

Первые ручные фрезерные станки были представлены в 1800-х годах. В 1860-х годах они стали включать «универсальные возможности», что означало, что одна машина могла обрабатывать несколько различных типов резки. Автоматические фрезерные станки впервые начали заменять ручные версии в 1940-х годах.

В отличие от станка с числовым программным управлением (ЧПУ) или автоматизированного фрезерного станка, станок с ручным управлением должен настраиваться и управляться опытным оператором. Ручной фрезерный станок обычно режет и ломает материал медленнее, чем станок с ЧПУ. Автоматизированные станки или станки с ЧПУ обычно используются, когда необходимо придать форму большому количеству материала в соответствии с одними и теми же спецификациями.

Поскольку ручной фрезерный станок требует образованного, обученного и квалифицированного оператора, он, как правило, используется небольшими предприятиями или независимыми лицами. Большинство крупных компаний или корпораций используют те или иные формы автоматизированных технологий для управления своими машинами. Те работники, которые все еще используют ручной фрезерный станок, должны знать точное расположение обрабатываемой детали станка и размеры выреза, которые необходимо выполнить.

Ручные фрезерные станки могут резать материал горизонтально или вертикально. Горизонтальные станки имеют фрезы, которые проходят через рабочий стол линейно. В вертикальных станках используются фрезы, вращающиеся вокруг оси шпинделя.

Некоторые ручные фрезерные станки используют цифровой дисплей для индикации местоположения заготовки и положения шпинделя. Цифровой дисплей дает оператору больший контроль и точность. Он может указывать на несколько функций машины, например наклоны. Дисплей также может позволить оператору определить, как сместить шпиндель и заготовку, чтобы они соответствовали заданным размерам резки.

Что такое фрезерный станок? | Как работает фрезерный станок? | Основные части фрезерного станка

Важный момент

Что такое фрезерный станок?

Фрезерный станок — это инструмент, который в основном используется в металлообрабатывающей промышленности. Фрезерные станки — это оборудование, предназначенное для обработки металла, дерева и других твердых материалов. Часто автоматизированные фрезерные станки могут быть установлены как в вертикальном, так и в горизонтальном положении для вырезания материала, в зависимости от уже существующей конструкции.

Обычно эта машина используется для придания формы твердым изделиям путем удаления лишнего материала для формирования готового изделия. Фрезерные станки можно использовать для выполнения различных сложных задач по резке — от прорезания пазов, нарезания резьбы и фальцовки до фрезерования, планирования и сверления.

Они также используются в штамповке, которая включает в себя формирование стальных блоков, чтобы их можно было использовать для различных задач, таких как лепные украшения, пластик или монеты. Эта машина может содержать более одного устройства одновременно. Резак вращается с высокой скоростью, а благодаря множеству режущих кромок он снимает металл с очень высокой скоростью.

Машины также могут одновременно удерживать один или несколько фрез. Таким образом, фрезерный станок является одним из важнейших станков в мастерской. Все операции на этом станке выполняются с высокой точностью. Скорость съема металла выше по сравнению с токарными, строгальными и строгальными станками. Он имеет хорошую точность и превосходную чистоту поверхности. Именно поэтому фрезерный станок находит широкое применение в производственных работах.

Читайте также: Что такое строгальный станок? | Строгальный станок | Тип строгального станка | Принцип работы строгального станка | Основные части строгального станка

Как работает фрезерный станок?

Фрезерные станки были разработаны еще в 18 веке. Его модели-предшественники использовались для изготовления небольших шестерен внутри часов. Несколько лет спустя производители начали производить для металлургического сектора. Более ранние модели специально разработаны, чтобы в значительной степени полагаться на точность и аккуратность оператора. Напротив, новейшие станки с ЧПУ управляются компьютерными программами или алгоритмами.

На первый взгляд, вы можете принять его за циркулярную пилу, которая только режет материал на более мелкие части. Однако при ближайшем рассмотрении можно увидеть, что он нарезает заготовку определенной формы.

Может также вырезать плоские поверхности, гладкие кромки и сверлить отверстия с резьбой в зависимости от типа используемой насадки. Быстро вращающееся фрезерное или режущее приспособление удаляет части заготовки. Машинист подает заготовку в оборудование для получения желаемого результата.

Читайте также: Что такое станок с ЧПУ? | Блок-схема ЧПУ | Части станка с ЧПУ

Основные части фрезерного станка:

#1. Колонна и основание

Колонны, включая основание, являются основной отливкой, поддерживающей все остальные части фрезерного станка.

• Колонна состоит из масляного резервуара и насоса, смазывающего шпиндель.
• Стойка опирается на основание, а основание содержит резервуар для охлаждающей жидкости и насос, который используется во время операций обработки, требующих охлаждающей жидкости.

#2. Колено

Это отливки, поддерживающие седло и стол. Все зубчатые механизмы заключены в колено.

• Вяжется столбиком по схеме «ласточкин хвост».
• Колено поддерживается и регулируется винтами вертикального позиционирования (подъемными винтами).
• Подъемный винт используется для регулировки колена вверх и вниз путем подъема или опускания рычага вручную или с помощью механической подачи.

#3. Седло и поворотный стол

Седло находится на уровне колена и поддерживает стол. Он скользит по горизонтальному ласточкиному хвосту в колене и параллельно оси шпинделя ласточкиного хвоста (в горизонтально-фрезерном станке).

• Поворотный стол (только в универсальных станках) крепится к седлу, которое можно поворачивать горизонтально в любую сторону.

#4. Механизм механической подачи

Колено содержит механизм механической подачи. Он используется для управления продольной (влево и вправо), поперечной (внутрь и наружу) и вертикальной (вверх и вниз) подачами.

• Для достижения желаемой скорости подачи на станках рычаг выбора подачи размещается, как указано на пластинах выбора подачи.
• На некоторых универсальных фрезерных станках с коленом и колонной подача достигается вращением рукоятки выбора скорости до тех пор, пока желаемая скорость подачи не будет указана на шкале подачи.
• Большинство фрезерных станков имеют рычаг быстрого перемещения, который можно установить, когда требуется временное увеличение скорости продольной, поперечной или вертикальной подачи. Например, этот рычаг будет задействован, когда оператор выполняет рабочее положение или выравнивание.

#5. Стол

Это прямоугольная отливка, которая присутствует в верхней части седла.

• Используется для удержания рабочего или рабочего оборудования.
• Он имеет несколько Т-образных пазов для удержания работы и удерживающих устройств (т. е. приспособлений и приспособлений).
• Столы могут управляться вручную или с помощью электричества. Чтобы переместить столы вручную, задействуйте и поверните продольную рукоятку. Чтобы переместить его через мощность, задействуйте продольные направления для подачи рычага управления.

#6. Шпиндель

Имеет вал, который используется для удержания и привода режущего инструмента фрезерного станка.

• Шпиндель установлен на подшипниках и поддерживается колонной.
• Шпиндель с приводом от электродвигателя через зубчатую передачу. Зубчатые передачи присутствуют внутри колонны.
• Внутренний конус выточен на торце шпинделя рядом со столом. Внутренний конус в передней части шпинделя позволяет использовать только конический держатель фрезы или оправку. Он имеет две шпонки на передней панели, которые обеспечивают принудительный привод держателя фрезы или оправки.
• Стяжной болт и контргайка используются для крепления держателя и оправки к шпинделю.

#7. Консоль/консоль

Это горизонтальная балка, расположенная в верхней части колонны. Это может быть единая отливка, которая скользит по направляющим типа «ласточкин хвост» на верхней поверхности колонны.

• Консоль используется для крепления опоры вала. Он может иметь один или два цилиндрических стержня, проходящих через отверстия колонны.

#8. Опора вала

Это отливка с подшипником, который поддерживает внешний конец вала. Это также помогает выровнять внешний конец арки с осью.

• Предотвращает подпружинивание внешнего края оправки во время резания.
• Во фрезерных станках обычно используются два типа опор вала. Первый имеет отверстие под подшипник меньшего диаметра, с максимальным диаметром 1 дюйм. А другой имеет отверстие большего диаметра, обычно до 23/4 дюйма.
• Опора вала содержит резервуары для масла, которые смазывают поверхности подшипников. Его можно зажать в любом месте на рукоятках. Оправочные опоры применяются только на фрезерных станках горизонтального типа.

#9. Ram

Подвесной рычаг в вертикальных машинах называется домкратом. Один конец ползунов установлен на вершине колонны, а другой конец оснащен фрезерной головкой.

Также прочтите: Части и функции шлифовального станка | Шлифовальный станок | Типы шлифовальных станков

Принцип работы фрезерного станка:

Принцип работы фрезерного станка применяется при удалении металла на фрезерном станке. Заготовка жестко закреплена на столе станка, а вращающаяся многозубая фреза установлена ​​на любом шпинделе.

Фреза вращается с нормальной скоростью, и работа постепенно настигает фрезу. Работа может подаваться продольно, вертикально или в поперечном направлении. По ходу работы зубья фрезы удаляют металл с рабочих поверхностей для получения желаемых форм.

Также прочтите: Простая индексация на фрезерном станке

Размер фрезерного станка:

Размер фрезерного станка определяется размерами максимальной длины продольного, поперечного и вертикального перемещения стола и также рабочая поверхность машины.

В дополнение к вышеуказанным размерам, количество скоростей шпинделя, количество подач, доступная мощность, конусность переднего конца шпинделя, вес нетто, требуемая площадь и т. д. Следует также учитывать спецификацию станка в целом.

Также читайте: Части слоттерной машины | Типы слоттеров | Приводной механизм слот-машины | Прорезные машины

Типы фрезерных станков:

#1. Вертикально-фрезерный станок

В вертикально-фрезерных станках шпиндель располагается вертикально или вертикально на столе. Вертикально-фрезерный станок используется для обработки пазов, пазов и т. д. Также они применяются для обработки плоских поверхностей. Шпиндельная головка вертикально-фрезерного станка закреплена вертикальной колонной, а вертикальная колонна вращается под углом.

Для работы с угловатыми поверхностями на шпинделях устанавливается фреза. В некоторых вертикально-фрезерных станках шпиндели можно регулировать вверх и вниз. Эти станки оснащены прецизионным инструментом, который используется для формирования и придания формы заготовке путем удаления заготовки из металлической заготовки. В зависимости от материала и оборудования также обрабатываются пластмассы и другие материалы.

Фрезерные станки могут быть с числовым программным управлением, ручным управлением или комбинацией ручного управления и ЧПУ. Роторный резец используется в шпинделе для удаления материала фрезерного станка.

Из-за вертикального движения шпинделя и возможности резки с подвижным столом этот станок более сложен, чем сверлильный станок. Некоторые вертикально-фрезерные станки имеют поворотную револьверную головку для верхней режущей головки, что расширяет возможности обработки.

Области применения вертикально-фрезерных станков:

1.1. Сверление или растачивание:

Вертикально-фрезерные станки предназначены для обработки отверстий и точной индексации.

1.2. Точные порезы:

Шпоночные пазы, шпоночные, шпоночные или плоские вырезаются с помощью вертикально-фрезерных станков с точной фиксацией.

1.3. Фрезерование:

При этой операции на заготовке создаются пятна или плоская поверхность. Операция торцевания обычно используется для заготовок неправильной формы.

#2. Плоский или горизонтальный фрезерный станок

Плоский или горизонтальный фрезерный станок прочнее ручного фрезерного станка. В горизонтально-фрезерных станках шпиндель расположен горизонтально. Режущие инструменты установлены на шпинделях, ориентированных горизонтально, как в случае горизонтально-фрезерного станка, что позволяет им снимать материал с неподвижной заготовки.

Они предлагают режущие инструменты, отличные от вертикально-фрезерных станков. Их конструкция очень похожа друг на друга. Вращающиеся режущие инструменты присутствуют в шпинделе горизонтально-фрезерного станка. Заготовка прессуется для удаления материала с заготовки.

Плоские или горизонтальные фрезерные станки отличаются от вертикально-фрезерных станков по нескольким параметрам. Одним из основных различий между ними является ориентация оси.

В вертикально-фрезерных станках шпиндель имеет вертикальную ориентацию, тогда как в горизонтально-фрезерных станках шпиндель ориентирован горизонтально.

#3. Дуплексный фрезерный станок

Дуплексный фрезерный станок представляет собой комбинацию двух станков, расположенных друг напротив друга. Они работают отдельно. Когда заготовка обрабатывается двумя шпинделями, они работают как фрезерный станок. Шпиндель дуплексного фрезерного станка может вращаться как в вертикальном, так и в горизонтальном направлениях.

Основные преимущества дуплексных фрезерных станков:

• Дуплексные фрезерные станки увеличивают производительность на 50 процентов по сравнению с другими фрезерными станками.
• В этих машинах значительно улучшена точность.
• Фрезерные станки Duplex могут управляться одним оператором.
• Требуемые капиталовложения и занимаемая площадь сокращаются по сравнению с двумя отдельными фрезерными станками.
• Дуплексные фрезерные станки имеют различные конфигурации, такие как маятниковые рабочие зоны, отдельные рабочие зоны или системы смены поддонов.
• Высокая производительность дуплексных фрезерных станков может привести к более быстрой амортизации инвестиций.

#4. Универсально-фрезерный станок

В универсально-фрезерном станке имеется стол, оснащенный всеми разъемными головками и движениями (с переключением передач). Поэтому он может выполнять различные фрезерные операции. Универсальные фрезерные станки используются для выполнения многих задач.

Стол повернут из нормального положения на угол 45 градусов в обе стороны. Стол горизонтально-фрезерных станков можно перемещать в трех направлениях. Спиральные фрезерные работы также выполняются на этом станке. Дополнительные навесные приспособления используются для увеличения вместимости машины.

Используемые специальные насадки:

• Вращающаяся насадка
• Долбежная насадка
• Делительная головка или индексная головка
• Вертикально-фрезерная насадка

Универсальные фрезерные станки производят развертки, спиральные сверла, спиральные фрезы, фрезы и т. д. Операции, выполняемые строгальными станками, могут выполняться универсальными фрезерными станками.

№5. Симплексный фрезерный станок

В этих фрезерных станках шпиндельная головка или шпиндель могут перемещаться только в одном направлении. Вертикальное направление является очень распространенным направлением, в котором может работать симплексный фрезерный станок.

Фрезерные станки Simplex отличаются плоскостностью фрезерованных поверхностей и отличным качеством поверхности, стабильным фрезерованием, высокой производительностью, длительным сроком службы и низкими эксплуатационными расходами.

#6. Фрезерный станок с ЧПУ

Фрезерный станок с ЧПУ также известен как фрезерный станок с числовым программным управлением. Они компьютеризировали управление процессом обработки.

Режущие инструменты используют многоточечное вращение для последовательного удаления материала с заготовки, что приводит к производству изделий или деталей по индивидуальному заказу. (Типы станков с ЧПУ)

Фрезерный станок с числовым программным управлением состоит из вращающейся цилиндрической фрезы, которая перемещается по нескольким осям и создает отверстия, пазы и широкий материал для превращения его в механическую деталь или транспортное средство. Различные станки работают с тремя-пятью осями, что обеспечивает большую детализацию и точность.

Современный фрезерный станок с числовым программным управлением имеет как вертикальные, так и горизонтальные обрабатывающие центры. Компоненты фрезерного станка с ЧПУ изготовлены из таких материалов, как керамика, пластик и композитные металлические материалы. Магазин инструментов и карусель, устройство автоматической смены инструмента, корпус и система охлаждения являются техническими характеристиками фрезерного станка с ЧПУ.

#7. Тройной фрезерный станок

В тройных фрезерных станках шпиндель станка перемещается в трех направлениях: по оси X, по оси Y и по оси Z. Фрезерные станки Triplex очень точны и производительны. Фрезерные станки Triplex подходят для приложений, которые основаны на точности, требуемой клиентами.

#8. Барабанная фрезерная машина

Эти машины используются в производственных работах. Барабанные фрезерные станки имеют вертикальный центральный барабан, который вращается вокруг горизонтальной оси, как паромное колесо. Предусмотрены фрезы торцевого типа.

Чистовые и черновые фрезы барабанного фрезерного станка аналогичны фрезерному станку с вращающимся столом. Приспособление вращается медленно, что работает против вращающегося резца при работе барабанно-фрезерных станков. Обычно предусмотрено три или четыре режущих шпинделя.

Операция продолжается после удаления обработанных деталей и добавления новых в конце рабочего цикла. Барабанные фрезерные станки широко используются в промышленных операциях. (тип фрезерного станка)

#9. Фрезерный станок со станиной

В случае фрезерных станков со станиной рабочий стол размещается на станине. Для обеспечения продольного движения во фрезерном станке станочного типа колено отсутствует.

#10. Фрезерный станок с поворотным столом

Фрезерные станки с поворотным столом могут выполнять до 2D и 2,5D машинных циклов на конце или вокруг конца цилиндра. Когда машина работает в радиальном направлении, движение параллельно или параллельно оси вращения ограничено.

Фрезерные станки с поворотным столом ориентированы радиально вдоль осевой линии оси вращения. У них есть круглый стол, который может вращаться вдоль вертикальной оси. В этом фрезерном станке приходится устанавливать множество фрез на разной высоте.

Один резец станка используется для черновой обработки заготовки, а остальные используются для чистовой обработки поверхности. Когда станок работает, оператор может непрерывно выгружать и загружать заготовку, и это является основным преимуществом использования фрезерного станка с поворотным столом.

#11. Фрезерный станок с трассерным управлением

Эти фрезерные станки оснащены инструментами, которые могут копировать с трассерным управлением, что позволяет воспроизводить автомобиль или копировать внутреннюю и внешнюю геометрию в двух измерениях.

Этот станок используется для обработки канавок, кулачков, контурных поверхностей и т. д. (тип фрезерного станка)

Это идеальный станок для воспроизведения красителей неправильной и сложной формы и микроэлементов.

Некоторые фрезерные станки с копировальным управлением имеют сервомеханизм, и этот механизм сложен. Процессы, включающие механическую обработку полостей, такие как штамповка, выполняются на трехмерных дупликаторах или профилировщиках.

#12. Станок для фрезерования колонн

Станки для фрезерования колонн обычно используются для изготовления деталей автомобилей. Этот станок является простейшим типом фрезерного станка. Они состоят из пяти основных частей: головы, рабочего стола, колена и седла. В этой машине используется дрель, которая подвешивается вертикально.

#13. Револьверно-фрезерный станок

Эти станки очень универсальны и обычно используются для изготовления самых разных деталей. Револьверные фрезерные станки также называются фрезерными станками типа Бриджпорт, они имеют углубленные отверстия и имеют более широкий спектр применения.

#14. Фрезерный станок с С-образной рамой

Эти машины прочны и мощны. Фрезерный станок с С-образной рамой использует гидравлический двигатель для своей работы. Они идеально подходят для промышленного использования.

Станки фрезерные с С-образной рамой предназначены для изготовления дублирующих деталей на основе эталонной модели. Фрезерные станки с трассерным управлением обычно используются для контурной обработки поверхностей и обработки канавок.

Также читайте: Работа радиально-сверлильного станка | Что такое радиально-сверлильный станок | Детали радиально-сверлильного станка

Работа фрезерного станка:

Различные операции фрезерного станка:

#1. Фрезерование торца

Эта операция создает плоскую поверхность на торце заготовки. Эта операция обработки выполняется на поверхностях, перпендикулярных оси фрезы. Операция выполняется торцевой фрезой, установленной на цапфе станка.

#2. Боковое фрезерование

Это процесс механической обработки, при котором на краях заготовки получаются плоские вертикальные поверхности. Эта операция выполняется с помощью боковых фрез.

#3. Плоское фрезерование

Это процесс соединения плоских поверхностей с осью фрезы, параллельной поверхности. Его также называют фрезерованием поверхностей или фрезерованием плит. Плоские фрезы используются для плоского фрезерования.

№4. Двухстороннее фрезерование

Это процесс, в котором фрезы с двумя сторонами используются для одновременной обработки двух противоположных сторон заготовки. Операции по фрезерованию с двух сторон показаны на рисунке ниже.

№5. Угловое фрезерование

Процесс фрезерования плоских поверхностей, которые не параллельны и не перпендикулярны оси фрезы. Его также называют угловым фрезерованием. Для выполнения этой операции используются одноугловые фрезы.

#6. Групповое фрезерование

Это процессы механической обработки, в которых два или более фрез используются вместе для одновременного выполнения различных операций фрезерования. При групповом фрезеровании фреза устанавливается на оправку.

#7.

Фасонное фрезерование

Это процесс специальной обработки контуров, состоящих из кривых, прямых линий или полных кривых за один проход. Для выполнения этой операции используется фреза, выполненная по форме контура выреза. Эта операция выполняется с помощью выпуклых, вогнутых и угловых фрез.

#8. Фрезерование профиля:

Эти операции фрезерования используются для вырезания профиля на заготовках.

#9. Торцевое фрезерование

Это процесс изготовления плоских поверхностей, которые можно обрабатывать горизонтально, вертикально и под любым углом, принимая за основу. Для выполнения этой операции используется концевая фреза.

#10. Фрезерование пилой

Это процесс механической обработки, используемый для создания узких канавок или пазов на заготовке.

• Также используется для разделения заготовки на две равные или неравные части.
• Эта операция фрезерования выполняется с помощью лобзиковой фрезы.
• Ширина этой фрезы намного меньше ширины заготовки.

#11. Методы фрезерования шпонок, канавок и пазов

Эта операция фрезерования используется для создания шпоночных канавок, канавок и пазов на заготовке.

#12. Зубофрезерование

Это процесс фрезерования, используемый для нарезания зубьев на заготовке. Эта операция выполняется с помощью формованной фрезы, называемой фрезой с эвольвентным зубчатым колесом.

#13. Винтовое фрезерование

Эта операция фрезерования выполняется для изготовления изделий винтовой конструкции, таких как косозубые шестерни, спиральные сверла и т. д. Это делается на периферии цилиндрической заготовки.

#14. Фрезерование кулачков

Это процесс механической обработки, используемый для изготовления кулачков. Кулачки используются для открытия и закрытия клапанов в двигателях внутреннего сгорания.

#15. Фрезерование резьбы

Это процесс фрезерования, используемый для нарезания резьбы на цилиндрических заготовках. Все дело в деталях и типах фрезерных станков.

Если вы обнаружите какие-либо улучшения в статье, сообщите нам об этом в своих ценных комментариях. И если вы найдете эту статью информативной и полезной, пожалуйста, не забудьте поделиться ею.

Что такое фрезерование с ЧПУ? Полное руководство

CNC расшифровывается как Computer Numerical Control, что означает, что компьютер управляет фрезерным станком. Если вы хотите узнать больше об обработке с ЧПУ, ознакомьтесь с нашим подробным руководством.

Читайте дальше, чтобы подробно изучить процесс фрезерования с ЧПУ, устройство станка с ЧПУ и различные доступные типы фрезерования с ЧПУ.

Это вводное руководство представляет собой введение в фрезерование с ЧПУ и охватывает следующее:

• Что такое фрезерный станок с ЧПУ?
• Как работает фрезерный станок с ЧПУ?
• Что делает фрезерный станок с ЧПУ?
• Процесс фрезерования с ЧПУ
• Характеристики фрезерного станка
• Типы фрезерования с ЧПУ
• Сколько стоит фрезерование с ЧПУ?
• Преимущества фрезерного станка с ЧПУ

Что такое фрезерный станок с ЧПУ?

Фрезерный станок производит высококачественные детали с высоким уровнем детализации и отделки. Фрезерные станки с ЧПУ используют вращающиеся инструменты для резки материала с инструкциями, полученными из файла САПР, для создания дизайна детали. Функция и координаты фрезы контролируются компьютером фрезерного станка с минимальным вмешательством человека, необходимым для завершения производства.

Фрезерные станки с ЧПУ предназначены для массового производства многих компонентов из различных материалов и пластмасс. Основная функция фрезерного станка заключается в механическом вырезании заготовки до желаемой формы.

Как работает фрезерный станок с ЧПУ?

Процесс фрезерования с ЧПУ заключается в том, что машина считывает закодированные инструкции и затем выполняет их. Все начинается с разработки файла 3D CAD, представляющего конечную деталь. После завершения дизайн преобразуется в машиночитаемый формат. Программное обеспечение CAM (автоматизированное производство) затем экспортирует это в программу станка с ЧПУ, обычно в формате G-кода, которая действует как инструкции, направляя каждое движение, которое делает машина. Это воспроизводит дизайн САПР в выбранном материале с высокой точностью и эффективностью.

Щелкните здесь для получения дополнительной информации о САПР и программном обеспечении, необходимом для обработки с ЧПУ.

Используя технологию субтрактивной обработки, фрезерные станки с ЧПУ могут производить большие и малые объемы очень сложных и сложных деталей. Материал удаляется с заготовки, а фрезерный станок использует вращающийся цилиндрический инструмент, называемый фрезой. В зависимости от используемого фрезерного станка, станок может резать под разными углами и перемещаться по разным осям.

Окончательная деталь будет сначала разработана с помощью САПР или автоматизированного проектирования, а затем передана на фрезерный станок для окончательного производства.

Что делает фрезерный станок с ЧПУ?

Фрезерный станок с ЧПУ изготавливает сложные детали для различных отраслей промышленности с использованием технологии субтрактивной обработки. Фрезерный станок отрезает заготовку и обрабатывает конечную деталь по 3, 4 или 5 осям. В зависимости от количества осей фрезерного станка с ЧПУ, более сложной и сложной может быть конечная деталь. Фрезерный станок с ЧПУ используется в различных отраслях промышленности, в том числе в аэрокосмической и медицинской, для изготовления сложных деталей.

Фрезерный процесс с ЧПУ

Некоторые фрезерные станки будут более подходящими, чем другие, в зависимости от различных факторов. Сложность процесса фрезерования с ЧПУ будет зависеть от конструкции конечной детали. Чем более структурно важна и качественна деталь или продукт, тем более сложной должна быть конструкция.

Например, более сложная машина может потребоваться для сложных конструкций, требующих высокой точности, таких как медицинские или аэрокосмические компоненты. Это необходимо для достижения окончательного дизайна, отделки и эстетики. Основные детали, которые обрабатываются для более общего использования, могут не требовать такой высокой точности или высококачественной обработки. Сложные и замысловатые конструкции обычно требуют дополнительной фрезеровки.

Часто фрезерные станки используют 3, 4 или 5 осей.

Для более простых деталей требуется меньше осей для достижения окончательного дизайна. Простые геометрические формы обычно можно использовать на 3-осевом фрезерном станке. Они просты в программировании и эксплуатации, обеспечивая превосходную точность при низких затратах. Режущие инструменты прикреплены к шпинделю, работающему по трем линейным осям. Они могут вращаться со скоростью тысячи оборотов в минуту, а это означает, что даже самые прочные материалы можно разрезать с легкостью и точностью.

3-осевые станки являются наиболее распространенной разновидностью фрезерных станков и могут резать вертикально (ось Z) и в направлениях X и Y. Однако обычно невозможно обработать поднутрения на 3-осевом фрезерном станке. Эти функции недоступны при использовании стандартной концевой фрезы. Это означает, что для более сложных конструкций может потребоваться более сложный фрезерный станок.

4-х осевой фрезерный станок более сложный, с дополнительной возможностью вращения по оси X (по аналогии с токарным станком).

5-осевые фрезерные станки включают вращение как по оси X, так и по оси Y. Это самые полные фрезерные станки из имеющихся, и они применяются для очень сложных конструкций, таких как медицинские устройства и имплантаты для медицинской промышленности, импеллеры и аэрокосмические конструкции.

Верхний наконечник: Прочтите наш руководство Понимание процесса фрезерования с ЧПУ
.0453

Характеристики фрезерного станка

Основные характеристики фрезерного станка обычно можно свести к семи отдельным частям. К ним относятся:

• Колено – Колено закреплено на стойке, но регулируется. Он поддерживает седло и рабочий стол. Его можно опускать или поднимать по оси Z.
• Колонна – Колонна является основной несущей конструкцией машины. Он работает как усиление для других частей машины.
• Седло – Седло расположено над коленом и под рабочим столом и может перемещаться параллельно оси шпинделя. При необходимости он перемещает заготовку горизонтально.
• Рабочий стол – Участок, расположенный сверху седла, где крепится заготовка. Рабочий стол фрезерного станка может регулироваться в зависимости от типа станка и использоваться как в вертикальном, так и в горизонтальном положении.
• Шпиндель — это вращающийся компонент, удерживающий станок или оправку и приводимый в движение электродвигателем.
• Оправка – Оправка используется в горизонтально-фрезерных станках. Он вставляется в шпиндель и работает как вал, который можно использовать для крепления различных станков.
• Поршень — Поршень обычно используется в вертикально-фрезерных станках и крепится к верхней части цапфы, где поддерживается шпиндель.
• Станок – Станок представляет собой компонент, выполняющий операции фрезерования. Он удерживается шпинделем и снимает материалы с заготовки. Существует широкий спектр станков.

Пример фрезерного станка с ЧПУ, предоставленный Haas.

Типы фрезерных станков с ЧПУ

Вертикальное фрезерование

При вертикальном фрезеровании 3-осевой фрезерный стол представляет собой рабочую поверхность, расположенную ниже рычага, к которому прикреплен шпиндель.

Шпиндель может быть стационарным, если используется вертикальная револьверная мельница. При этом стол перемещался по обеим осям X и Y. Между тем, стол перемещается по оси X только в том случае, если используется вертикальная фрезерная станина. Шпиндель перемещается по длине рычага в направлении оси Y.

Горизонтальное фрезерование

При горизонтальном фрезеровании шпиндель работает горизонтально, а не вертикально, а все остальные компоненты аналогичны вертикальному фрезерованию. Вообще говоря, горизонтальные мельницы лучше всего подходят для более тяжелых или более длинных проектов. Они также подходят для деталей, которые требуют удаления большого количества материала по мере того, как стружка падает с детали и резака.

Торцевое фрезерование

Ось вращения режущего инструмента перпендикулярна поверхности заготовки.

Используются торцевые фрезы с зубьями как на периферии, так и на торце инструмента, последний из которых используется для чистовой обработки. Торцевое фрезерование также используется для создания плоских поверхностей и контроля готовой детали. Торцевое фрезерование может обеспечить более высокое качество отделки, чем другие процессы фрезерования, и совместимо с вертикальными и горизонтальными фрезерными станками.

Плоское фрезерование

Ось вращения режущего инструмента параллельна поверхности заготовки. Плоские фрезы имеют на периферии зубья, которые выполняют операцию резания. Используются как узкие, так и широкие фрезы. Это позволяет выполнять более глубокие пропилы и обрабатывать большие площади поверхности. Используются как ходовая, так и мелкозубая фреза. Низкие скорости резания и высокие скорости подачи используются для обычной фрезы и наоборот для фрезы с мелкими зубьями. Это позволяет более детализировать заключительную часть.

Угловое фрезерование

Это операция фрезерования, при которой ось вращения режущих инструментов находится под углом к ​​поверхности заготовки. Таким образом, одиночные угловые фрезы могут создавать более угловатые элементы, такие как канавки, зубцы или фаски.

Фасонное фрезерование

Фасонное фрезерование лучше всего использовать для операций фрезерования с более неровными поверхностями. Контуры, очертания, кромки или детали с изогнутыми плоскими поверхностями. В нем использовались фрезы или летучие фрезы, специализированные для конкретных применений, например, вогнутые фрезы или фрезы для скругления углов. Полусферические или полукруглые конструкции или другие подобные сложные конструкции со сложными деталями выиграют от метода фрезерования формы.

Типы фрезерных станков

Поскольку существуют различные типы фрезерных станков с ЧПУ, существует также ряд уникальных фрезерных станков с различными характеристиками и функциями. Некоторые различные типы фрезерных станков:

• Поршневой: Этот станок позволяет станку маневрировать по осям XY через шпиндель, прикрепленный к подвижному рычагу на колонне. Горизонтально-фрезерные станки чаще всего бывают поршневого типа.

• Колено: Станки коленного типа будут регулировать по вертикали рабочий стол вместо шпинделя. Колено опустит и поднимет рабочий стол вдоль колонны, чтобы добраться до станка. Плоское фрезерование часто выполняется на станке коленного типа.

• Тип планировщика: В этом фрезерном станке рабочий стол фиксируется по осям YZ со шпинделями, которые могут перемещаться по осям XYZ. Они также могут одновременно поддерживать до четырех станков.

• Тип кровати: На этих фрезерных станках заготовка фиксируется под режущим инструментом. Станок может перемещаться по осям XYZ.

Сколько стоит фрезерование с ЧПУ?

Стоимость фрезерных станков с ЧПУ зависит от различных факторов. Расходы на фрезерование с ЧПУ в значительной степени связаны с тем, сколько времени требуется для обработки каждой детали. Более длительное время фрезерования может быть результатом необходимости удаления большого количества материала или твердых материалов. В зависимости от конструкции детали для некоторых деталей могут потребоваться более сложные инструменты или резка. Другими факторами, определяющими стоимость фрезерных станков с ЧПУ, являются сложность материалов и деталей. Вы можете щелкнуть здесь, чтобы согласовать стоимость фрезерных станков с ЧПУ с командой Get It Made, в противном случае узнайте больше о наших услугах по фрезерным станкам с ЧПУ.

Преимущества процесса фрезерования с ЧПУ

Гарантия высокого качества и точности

Сама природа обработки с ЧПУ как процесса оставляет очень мало места для ошибок и обеспечивает высокий уровень точности и прецизионности. Это связано с тем, что он работает из компьютерной программы, вводя 3D-проекты, разработанные с помощью CAD (автоматизированное проектирование). Все операции запускаются через машинный интерфейс.

Машина выполняет эти инструкции без необходимости ручного ввода. Эти автоматизированные процессы обеспечивают максимальную точность, чтобы технически управлять даже самой конечной и сложной геометрией.

Фрезерование с ЧПУ обеспечивает высокую производительность

Уровень, на котором работают станки с ЧПУ, означает, что они способны к высокому уровню производства благодаря задействованным автоматизированным процессам. Фрезерование с ЧПУ — это надежный и популярный вариант, если деталь необходимо производить в больших объемах, при этом каждая деталь соответствует одинаковому уровню качества с точки зрения качества и отделки. Особенно легко программировать и управлять 3-осевым станком, достигая высокой точности при низких затратах.

Фрезерование с ЧПУ — менее трудоемкий процесс

Использование фрезерного станка с ЧПУ значительно снижает трудозатраты в производственном процессе. При полной мощности инструменты, используемые в фрезерном станке с ЧПУ, могут вращаться со скоростью тысячи об/мин (оборотов в минуту), что обеспечивает высокую производительность, а также экономит время. Никакие ручные процессы не могли обеспечить аналогичный результат. Стоит отметить, что чем проще конструкция, тем меньше требуется вмешательства человека. Например, если сложная конструкция требует перемещения заготовки в процессе, для обеспечения безопасного и надежного завершения процесса потребуется участие машинистов.

Однородные фрезерные станки с ЧПУ

Обрабатывающие станки с ЧПУ спроектированы и разработаны для обработки заготовки с высочайшим уровнем точности. Движение управляется компьютерной программой, что означает, что каждая деталь производится с одинаковым уровнем точности. В более широком масштабе компоненты могут производиться в больших объемах, при этом производитель может быть уверен, что все готовые детали будут иметь одинаковый стандарт и отделку.

Get It Made — признанный партнер-производитель высокоточной фрезерной и механической обработки с ЧПУ. Свяжитесь с нами, чтобы обсудить требования вашего проекта и начать производство. Оформите предложение по фрезерованию с ЧПУ сегодня, и наша команда свяжется с вами в течение 24 часов.

Что такое фрезерование с ЧПУ? | Втулки

Что такое фрезерование с ЧПУ и как работает этот субтрактивный производственный процесс? В этой статье рассматривается, как работают фрезерные станки с ЧПУ, какие детали можно обрабатывать фрезерованием, а также лучшие методы проектирования для получения максимальной отдачи от этого типа обработки с ЧПУ.

фрезерование с ЧПУ это процесс обработки, который сочетает в себе системы обработки с числовым программным управлением и многоточечный режущий инструмент или фрезу. Как один из видов ЧПУ обработка , он включает в себя установку заготовки на станине станка и резку материалов из цельного блока для производства изделий из стекла, металла, пластика, дерева и других специализированных материалов.

В этом руководстве показано, как работают фрезерные станки с ЧПУ, рассмотрены различные типы фрезерных станков с ЧПУ и даны рекомендации по проектированию для получения максимальной отдачи от производства с ЧПУ.

Как работают фрезерные станки с ЧПУ?

Проще говоря, фрезерование с ЧПУ включает в себя четырехэтапный процесс:

Шаг 1. Создание модели CAD CAD-модель конкретного компонента.

Шаг 2: Преобразование модели CAD для станка с ЧПУ

Затем импортируйте модель CAD в систему автоматизированного производства CAM. Если все сделано правильно, вы получите ряд цифровых инструкций, которые сообщают станку с ЧПУ, что делать, иначе известный как G-код. Команды G-кода позволяют машинам определять, куда двигаться и как быстро это делать для изготовления определенного компонента.

Шаг 3: Настройка фрезерного станка с ЧПУ

Прикрепите заготовку или блок материала к станине станка и убедитесь, что он правильно выровнен с помощью метрологических инструментов или контактных щупов. Установите шпиндель станка и выполните все действия, необходимые для настройки фрезерного станка.

Шаг 4. Начните процесс фрезерования

Загрузите программу, чтобы начать процесс фрезерования с ЧПУ. Специализированные режущие инструменты вращаются с высокой скоростью или с фиксированным числом оборотов в минуту, удаляя материал с заготовки до тех пор, пока она точно не воспроизведет желаемый компонент.

В чем разница между фрезерованием с ЧПУ и точением с ЧПУ?

При фрезеровании с ЧПУ и токарная обработка с ЧПУ полагаться на системы ЧПУ, между этими двумя процессами обработки есть ключевые различия.

Токарная обработка с ЧПУ выполняется для создания конической или цилиндрической поверхности. Для токарного процесса требуется токарный станок — станок, который может вращать заготовку вокруг оси вращения — для выполнения различных операций, таких как резка, сверление, токарная обработка и нарезание резьбы. Он также использует SPTT или одноточечный токарный инструмент, который находится в непосредственном контакте с заготовкой на протяжении всей операции.

Фрезерование с ЧПУ используется для создания плоской поверхности с помощью фрезерного станка. Для этого требуется многоточечный режущий инструмент или фреза. В отличие от токарной обработки, процесс фрезерования основан на прерывистой резке и выполнении нескольких операций станка.

Что такое 3-х, 4-х и 5-ти осевые фрезерные станки?

Рассмотрим различные типы фрезерных станков:

3-осевые фрезерные станки позволяют режущему инструменту перемещать и вычитать детали по осям X, Y и Z. Этот метод обработки является наиболее популярным из-за его низких начальных затрат. Он также используется для изготовления простых деталей с несложной геометрией.

А 4-осевой фрезерный станок имеет все возможности 3-осевого фрезерного станка, а также дополнительную ось. Кроме того, он позволяет вращать заготовку для резки вокруг оси А. Это особенно удобно, когда необходимо вырезать детали вокруг цилиндра или стороны детали.

5-осевой фрезерный станок обеспечивает перемещение по трем линейным осям, вращение головки станка и инструментальной головки, которые вместе составляют пять осей. В результате он может создавать продукты со сложной геометрией, такие как аэрокосмическая продукция, детали из титана, медицинские изделия и детали газовых машин. Поскольку он способен к многомерному вращению, он устраняет необходимость в нескольких настройках и позволяет выполнять одноэтапную обработку, которая выполняется быстрее и продуктивнее.

Какие детали можно изготавливать на фрезерных станках с ЧПУ?

Фрезерные станки с ЧПУ позволяют операторам создавать сложные конструкции с очень жесткими допусками. В результате, это одна из самых точных производственных технологий на сегодняшний день.

Вот продукты, которые вы можете создавать:

• Аэрокосмические компоненты, такие как компоненты шасси, конструкции фюзеляжа

• Компоненты для автомобильной промышленности, такие как панели управления, оси, пресс-формы для автомобилей

• Компоненты бытовой электроники, такие как корпуса

• Медицинские компоненты, такие как хирургические инструменты, ортопедические изделия

• Детали нефтегазовых машин, такие как клапаны, штоки, штифты

• Прототипирование и моделирование

• Скульптуры

• Мебель

• Деревообработка

Фрезерные станки с ЧПУ могут резать самые разные материалы, такие как алюминий бронза, медь , керамика, фанера, различные виды стали , камень, дерево, цинк и другие инженерные материалы. Это делает его идеальным для создания прототипов для разработки продукта. Вы также можете вносить точные и быстрые корректировки, пока не будете удовлетворены конечным продуктом.

Хотя фрезерные станки с ЧПУ являются гибкими, существуют ограничения с точки зрения перемещения оси, размера прототипа и размера сверла. Большинство машин имеют ограничения по форме и размеру. Большие станки с ЧПУ могут создавать прототипы размером до 105 футов x 21 фут.

Между тем, самые маленькие машины ограничены перемещением до 9 дюймов по оси X, 5,125 дюймов по оси Y и 6,5 дюймов по оси Z. Из-за ограничений формы на некоторых станках могут возникать проблемы с сверлением в материале отверстий с прямоугольными краями.

Существует множество конструктивных факторов, которые следует учитывать при создании деталей для фрезерной обработки с ЧПУ. В целом, некоторые важные рекомендации нашей собственной команды инженеров-механиков включают следующее:

• Минимизировать установы: Постарайтесь свести к минимуму количество установов, необходимых для создания детали, чтобы процесс фрезерования стал быстрее и эффективнее.

• Рассмотрим радиусы внутренних углов: К деталям необходимо добавить радиусы внутренних углов. Он должен составлять не менее 1/4 глубины пропила, а предпочтительно около 1/2 глубины пропила (или настолько, насколько позволяет конструкция) для экономии средств. По возможности минимизируйте глубину карманов и сверлите отверстия вместо фрезерования форм.

• Избегайте тонких стенок и тонких сечений детали: В процессе фрезерования силы обработки способны отклонить и деформировать деталь даже при работе с мягкими металлами. Если участок детали не должен быть тонким, не делайте его тонким. При правильном выполнении вы сможете ускорить производство, снизить затраты и улучшить качество поверхности заготовки

• Учитывайте размер детали: . Для более мелких элементов вам потребуются более мелкие и хрупкие инструменты. С небольшими инструментами труднее работать, и они работают медленнее, что увеличивает затраты. Если функция не должна быть маленькой, чтобы часть работала, увеличьте ее.

• Стандартизируйте все: Используйте стандартные размеры резьбы, стандартные радиусы углов, стандартные материалы и стандартные допуски, чтобы сэкономить деньги и обеспечить своевременную доставку деталей, независимо от того, кто их производит.

Материалы для механической обработки делятся на три основные группы: пластмассы, мягкие металлы и твердые металлы.

Мягкие металлы и некоторые твердые металлы имеют самые жесткие допуски, что делает их относительно легкими в работе. Как только материал покидает золотую середину твердости и становится «слишком твердым» или «слишком мягким», он неожиданно реагирует на некоторые производственные процессы, и точность его резки значительно снижается.

В результате некоторые материалы используются чаще и считаются отраслевым стандартом по сравнению с другими. Например, алюминий 6061-T6 или различные виды мягкая сталь популярны среди машинистов, потому что с ними легко работать и они обладают прекрасными свойствами.

САПР предназначен для создания простых в использовании инструментов, которые хорошо сочетаются с простыми в производстве деталями.

Например, инструмент «Отверстие под мастер» позволяет быстро создавать отверстия стандартного размера на детали, что делает процесс удобным как для проектировщиков, так и для производителей. Кроме того, также проще использовать базовые «Выдавливание» или «Вращение». инструменты, чем более сложные инструменты, такие как «Lofts» или «Sweeps».

Как правило, легче массово производить и изготавливать детали, изготовленные с помощью простых инструментов, чем детали со сложными поверхностями.Если ваша деталь не требует сложной функции, не интегрируйте ее в конструкцию. Это поможет вам сэкономить деньги и минимизировать качество проблемы, связанные с вашим дизайном в долгосрочной перспективе.0003

Как получить максимальную отдачу от фрезерной обработки с ЧПУ с помощью концентраторов?

Существует множество способов снизить затраты и сократить время выполнения заказов на фрезерные станки с ЧПУ. В общем, многое из того, что вы можете сделать, сводится к проектированию «простых» и/или «стандартных» деталей. Если вы можете проектировать детали с простыми функциями, которые можно построить с помощью инструментов стандартного размера, они чаще всего будут успешными.

Сложность хороша, когда она необходима, но она также ведет к увеличению времени выполнения заказа и стоимости. Простая деталь с относительно жесткими допусками или одна сложная деталь могут быть не слишком сложными, если они изготовлены из алюминия. Однако, когда они сделаны из пластика, массовое производство может показаться почти невозможным.

Подводя итог, можно сказать, что все, что может быть простым и стандартным в вашем дизайне, должно быть таким. В зависимости от текущего этапа разработки продукта может потребоваться добавление сложных функций или выбор специального материала, но это определенно сделает фрезерование более интенсивным.

Ступицы Услуги фрезеровки с ЧПУ включает в себя глобальную сеть 3-осевых, 3+2-осевых и полных 5-осевых фрезерных центров, которые могут производить высокоточные и качественные детали. Начните производить детали прямо сейчас с бесплатным мгновенным расчетом стоимости .



Готовы преобразовать файл САПР в нестандартную деталь? Загрузите свои проекты для бесплатной мгновенной оценки.

Получите мгновенное предложение

Что такое обработка? Введение в процессы и инструменты механического цеха

перейти к содержанию

Обрабатывающий станок

Кристин Арцт

Механическая обработка — это технический и детальный процесс, в котором материалу придается окончательная форма и размер для создания деталей, инструментов и инструментов. Механическая обработка обычно используется для придания формы металлам, хотя ее также можно использовать для различных других сырьевых материалов. Механические мастерские используют оборудование и инструменты, такие как мельницы, токарные станки и сверлильные станки, для резки материала и 3D-принтеры для добавления материала.

Что такое механическая обработка?

Механическая обработка — это процесс, используемый для удаления материала, обычно металла, для создания деталей машин, инструментов, транспортных средств и т. д. Механические мастерские и слесари используют такое оборудование, как токарные станки, мельницы и сверлильные станки, чтобы превратить материал в полезные инструменты с помощью точных разрезов.

Чем занимаются механические мастерские?

Механические мастерские используют оборудование и машины для изготовления инструментов и деталей. Эти детали должны быть стратегически вырезаны с высоким уровнем точности, чтобы они соответствовали их конкретной функции и подходили к машине, в которой они будут использоваться. и пластиковых материалов. Механическая обработка используется для двигателей, велосипедов, бытовой техники, кинетических или механических проектов и многого другого.

Какие материалы можно обрабатывать?

Механическая обработка чаще всего используется для изготовления металлических предметов, деталей и инструментов. Металлы, которые можно обрабатывать, это нержавеющая сталь, алюминий, латунь, титан и медь. Нержавеющая сталь обычно используется для прецизионной обработки, предлагая преимущества прочности и устойчивости к коррозии. Алюминий легкий, с ним легко работать и он недорогой. Латунь — еще один экономичный материал, используемый для механической обработки, но ее не следует использовать в полупроводниковых изделиях из-за содержания цинка и олова в этом материале. Титан прочен, легок и устойчив к коррозии, однако он дороже других материалов и с ним сложно работать. Медь является универсальным и прочным металлом и хорошо работает в качестве электрического проводника. Пластмассы также используются в механической обработке, поскольку они недорогие и непроводящие. Они обычно используются в медицинской, электротехнической и научной промышленности.

Объяснение процессов механической обработки

Механическая обработка — это процесс удаления материала с заготовки для создания точного объекта или детали. Ниже приведены основные процессы, используемые машинистом для резки и вычитания материала в механическом цехе.

Токарная обработка

Токарная обработка — это процесс, при котором заготовка вращается как основной метод перемещения металла относительно режущего инструмента. Токарные станки являются основным станком, используемым при токарной обработке.

Фрезерование

При фрезеровании используется вращающийся режущий инструмент, прижимающий режущие кромки к заготовке. Это самый универсальный инструмент и метод, используемый в механическом цехе.

Сверление

Сверление создает новое отверстие или улучшает существующее отверстие с помощью вращающегося резца. Сверление чаще всего выполняется с помощью сверлильных станков, но иногда сверлильные инструменты прикрепляются к совместимым токарным или фрезерным станкам для создания отверстий.

Растачивание

Растачивание является одним из наиболее широко используемых методов механической обработки, поскольку это один из самых надежных способов чистовой обработки и увеличения уже существующих отверстий. Этот метод обеспечивает точность и легко воспроизводится на заготовке.

Развёртывание

Развёртывание — это процесс, в котором используется вращающийся режущий инструмент для сглаживания существующего отверстия в заготовке. Это процесс резки, при котором удаляется материал, и его основной целью является выравнивание стенок отверстия.

Методы механической обработки

Существуют два основных метода обработки: субтрактивное и аддитивное производство. Эти методы используются машинистами для удаления или добавления материала к детали.

Вычитание

Механическая обработка — это процесс прототипирования и производства, при котором создается желаемая форма путем удаления ненужного материала из большего куска материала. Поскольку деталь создается путем удаления материала, этот процесс также известен как субтрактивное производство.

Additive

Аддитивная обработка, также известная как 3D-печать, представляет собой новый подход к производству, который позволяет создавать трехмерные объекты из цифровой модели. Это позволяет машинисту создавать легкие и прочные детали.

Обычные станочные инструменты

Существует много типов обрабатывающих инструментов, и они могут использоваться отдельно или в сочетании с другими инструментами на различных этапах производственного процесса. Некоторые инструменты в механическом цехе имеют очень специфическое назначение, в то время как другие более универсальны и могут использоваться для самых разных целей.

• Режущие инструменты

  Режущие инструменты в механическом цехе включают такие устройства, как пилы и ножницы. Они используются для резки материала с определенными и заданными размерами, например листового металла.

• Расточные инструменты

  Расточные инструменты используются для увеличения или изменения формы установленного отверстия. Механический цех может использовать координатно-сверлильный станок для точного определения точного центра отверстия и горизонтально-сверлильный станок для выполнения разреза. Современная обработка также использует станки с ЧПУ для обеспечения повторяемости по всей заготовке.

• Сверлильные инструменты

  Сверлильные инструменты — это устройства, которые вращаются для создания круглых отверстий в заготовке путем удаления материала. В механическом цехе может быть специальный сверлильный станок для проделывания отверстий или специальные инструменты, которые можно присоединить к совместимому оборудованию, такому как токарный станок или станок с ЧПУ.

• Токарные инструменты

  Токарные инструменты вращают заготовку, в то время как режущий инструмент удаляет материал, придавая ему желаемую форму. Горизонтальные токарные станки являются наиболее распространенным типом токарных станков, используемых в механическом цехе.

• Шлифовальные инструменты

  В шлифовальных инструментах используется вращающееся колесо для выполнения легких надрезов, заточки инструментов или финишной обработки обрабатываемой детали. Шлифовальные станки с пьедесталом обычно используются при механической обработке для заточки режущих функций на токарных и фрезерных станках. Шлифовальные инструменты также могут удалять заусенцы и любые дефекты поверхности на заготовке, создавая гладкую поверхность.

• Фрезы

  Фреза использует вращающуюся режущую поверхность с несколькими лезвиями для создания отверстий или вырезания узоров из материала. Фрезерный станок используется для фрезерования плоских и неровных поверхностей, а также для сверления, растачивания, резки и создания пазов на заготовке. Bridgeport Mill — это бренд, который стал повсеместным в механических мастерских по всему миру.

Как научиться механообработке

Важно сначала научиться механообработке у опытного инструктора в хорошо зарекомендовавшей себя механической мастерской. В The Crucible вы можете узнать секреты механической обработки, чтобы управлять острыми режущими инструментами с помощью токарных станков, фрезерных станков и сверлильных станков, а также делать точные и точные разрезы. Наш механический цех предлагает вводные занятия для машинистов, которые только начинают свою деятельность, и открытое лабораторное время доступно для студентов, чтобы усовершенствовать свои навыки обработки, а также для опытных рабочих для работы над личными проектами.

Часто задаваемые вопросы по обработке

Для чего используется обработка?

Механическая обработка используется для создания точных деталей и инструментов для двигателей, велосипедов, бытовой техники, кинетических или механических проектов, научной и медицинской промышленности и многого другого.

Что такое гибридная обработка?

Гибридная обработка сочетает в себе как аддитивные, так и субтрактивные процессы обработки. Этот процесс позволяет наносить разные металлы на одну и ту же деталь. Это может сократить материальные затраты и время, затрачиваемое на один проект. Обратной стороной гибридной обработки являются высокие затраты на установку и значительные инвестиции для установки новой технологии в механическом цехе.

Чем занимается машинист?

Машинисты используют инструменты, такие как токарные станки, фрезерные и шлифовальные станки, для производства деталей, инструментов и инструментов. Машинисты работают в механическом цехе, используя чертежи, эскизы или системы автоматизированного проектирования (САПР) для создания точных объектов, которые будут использоваться в машинах и механических объектах.

Трудно ли стать машинистом?

Стать машинистом относительно легко, так как вакансий начального уровня много. Многие машинисты поступают в эту область после окончания средней школы и проходят 1-2 года ученичества. Навыки машинистов очень ценны для работодателей, поэтому их опыт востребован на различных производственных предприятиях.

Продолжить знакомство с руководствами по станкам

В этом руководстве рассказывается о том, что делают токарные станки, о различных типах и о том, как научиться пользоваться токарным станком….

Подробнее →

Машинисты создают точные детали для механического оборудования. В этом руководстве рассказывается о том, чем занимаются механики, и о том, каково быть механиком в целом….

Читать далее →

В этом подробном руководстве мы подробно расскажем, что такое механическая обработка, ключевые приемы, способы обучения и процессы обработки. ..

Подробнее →

Убедитесь, что вы готовы ко всему, вооружившись знаниями по ремонту велосипедов! Мы рассказываем, как починить цепь, плоскую трубу и многое другое….

Читать далее →

Понимание обслуживания велосипеда и наличие безопасного способа передвижения важнее, чем когда-либо. Читайте дальше, чтобы узнать об основах и многом другом….

Подробнее →

Вы можете научиться механической обработке

В Crucible еженедельно предлагаются новые курсы механической обработки.

Токарно-фрезерная обработка

Научитесь изготавливать металлические детали на токарном и вертикально-фрезерном станке. Обучение включает проектирование и эксплуатацию станков, материалы, чтение чертежей, оснастку и точность…

Узнать больше и зарегистрироваться →

Основы механического цеха

Изучите основы теории и практики механического цеха! В течение этого двухдневного курса вам будет предоставлен подробный пакет раздаточных материалов, и вы сможете создать небольшой проект, используя базовые…

Узнать больше и зарегистрироваться →

Лаборатория машинного цеха

Занятия в лаборатории — это большое преимущество! Практикуйте навыки, полученные в классе, и исследуйте новые возможности своего ремесла или работайте над личным проектом. Инструкции не предоставляются…

Узнать больше и зарегистрироваться →

3-часовой дегустатор: Machine Shop

3-часовой дегустатор — отличный способ изучить новый вид искусства без более глубокого изучения полного курса. Узнайте, как безопасно управлять фрезерным и токарным станком, работая с латунным…

Узнать больше и зарегистрироваться →

Декоративная обработка

Узнайте, как создавать красивые, но функциональные объекты при механической обработке. Вы познакомитесь с основами эксплуатации фрезерных и токарных станков, уделяя меньше внимания традиционной точности…

Узнать больше и зарегистрироваться →

МАГАЗИН МАШИНОСТРОИТЕЛЬ

2022-06-28T07:07:20-07:00 Ссылка для загрузки страницы

Перейти к началу

Что такое фрезерный станок? – Детали, работа, схема

Фрезерные станки являются одними из наиболее часто используемых станков в современном производстве. Вы найдете их везде, от крупных сборочных линий до небольших мастерских по изготовлению инструментов и штампов, и практически где угодно между ними. Фрезерные станки используются практически во всех отраслях промышленности: от мини-заводов в передовых научных лабораториях до автомобильной промышленности.

Фрезерные станки пользуются популярностью у многих производителей и инженеров, поскольку они помогают производить более сложные детали, чем может обработать обычный 3D-принтер. В этом руководстве мы расскажем вам о фрезерных станках, в том числе о том, для чего они используются, как они работают и на какие функции следует обратить внимание при покупке. У вас будет все, что вам нужно знать, чтобы с уверенностью приобрести собственный фрезерный станок.

Что такое фрезерный станок?

Фрезерный станок представляет собой устройство, которое вращает круговой инструмент с несколькими режущими кромками, симметрично расположенными относительно его оси, и заготовка обычно удерживается в тисках или аналогичном устройстве, закрепленном на столе, который может перемещаться в трех перпендикулярных направлениях.

Фрезерные станки используются для обработки твердых материалов, включая металл, пластик и дерево, и обычно используются для обработки неровных и плоских поверхностей. Фреза предназначена для вращения во время операции, в отличие от токарного станка, где сама деталь вращается во время операции резки.

Фрезерные станки — это механические станки, предназначенные для фрезерования или резки материала. На мельницах используются различные режущие инструменты, в том числе вращающиеся лезвия, сверла и даже абразивы.

Лучшие мельницы имеют конструкцию из высококачественного чугуна, двигатели с регулируемой скоростью, механические подачи и режущие инструменты, которые перемещаются по осям x и y. Фрезерные станки используются в различных ролях от деревообработки до металлообработки.

Фрезерные станки обычно имеют автономные электроприводы, системы охлаждения, цифровые устройства считывания, переменную скорость вращения шпинделя и подачу стола с механическим приводом. Их также можно использовать для сверления, растачивания, нарезания зубчатых колес и изготовления пазов и карманов.

Фрезерный станок предназначен для надежного удержания материала в тисках или иным образом прикреплен к станине мельницы. Сам режущий инструмент обычно перемещается горизонтально или вертикально, что, в свою очередь, дает название двум основным типам фрезерных станков; горизонтальные и вертикально-фрезерные станки.

Вертикальные мельницы используют вращающийся режущий инструмент, который больше всего напоминает сверлильный станок или сверлильный станок. Сверлильный патрон устанавливается на портале над станиной фрезы и опускается в заготовку.

Режущий инструмент обычно представляет собой однолезвийную фрезу. В зависимости от характеристик конкретной мельницы, фрезерные станки имеют скорость головки инструмента от 500 до 50 000 об/мин.

Горизонтально-фрезерный станок функционирует так же, как вертикальный фрезерный станок, за исключением того, что он использует вращающийся стол вместо портала, а его главный резец обычно трех- или четырехгранный. Скорость резания для этих мельниц также варьируется в зависимости от спецификации, но может достигать 20 000 об/мин.

Какой фрезерный станок вам нужен?

Существует ряд комбинированных станков, в которых элементы фрезерного станка сочетаются с другими обычными инструментами. Мини-мельницы, безусловно, не единственная вариация на тему фрезерных станков.

Фрезерные станки очень напоминают сверлильные станки или упрощенные вертикальные фрезы. Специализированные шлифовальные станки или шлифовальные станки берут некоторые элементы из горизонтальной мельницы и объединяют их с пошаговым процессом для медленного удаления материала с заготовки, создавая плоскую поверхность.

Когда дело доходит до «правильных» фрезерных станков, есть еще несколько вариантов. Коленные мельницы – это небольшие фрезерные станки, часто сконструированные как настольные мельницы, которые в равной степени подходят как для домашней мастерской, так и для промышленного механического цеха.

Фрезерные станки с ЧПУ — это топовая опция, обеспечивающая производителям деталей высокоточное решение.

Детали фрезерного станка

Основные части фрезерного станка:

• Колонна и основание.
• Колено.
• Седло и поворотный стол.
• Механизм механической подачи.
• Стол.
• Шпиндель.
• Подлокотник / Подлокотник.
• Опорная опора.
• Рама

Пройдемся по каждому из них:

1.

Колонна и основание

Колонна — еще одна фундаментная часть фрезерного станка. Это гора вертикально на основании. Он поддерживает колено, стол и т. д. Работает в качестве корпуса для всех других приводных элементов. Это полый элемент, состоящий из приводного механизма, а иногда и двигателя для оси и стола. Колонна имеет маслохранилище и насосы для смазки осей.

2.

Колено

Колено является первой движущейся частью фрезерного станка. Литье опор седла и стола. Зубчатое устройство находится внутри колена. Колено крепится к стойке по методике Доуэлла.

Поддерживается и улучшается с помощью винта вертикального позиционирования, также называемого подъемным винтом. Подъемный винт используется для регулировки колена вверх и вниз путем перемещения рычага вверх или вниз с помощью ручной или механической подачи.

3.

Седло и поворотный стол

Седло находится на уровне колена и поддерживает стол. Седло скользит по горизонтальному ласточкин хвост на колене и ласточкин хвост параллелен оси оси. К седлу прикреплен поворотный стол, который вращается горизонтально в обоих направлениях.

4.

Механизм механической подачи

Механизм механической подачи находится в колене. Механизм силовой подачи используется для управления продольной, поперечной и вертикальной подачей. Для желаемой скорости подачи на машине рычаг выбора подачи устанавливается так, чтобы указывать на пластины выбора подачи.

Для любого колонно-фрезерного станка и универсального колена подача достигается поворотом рукоятки выбора скорости до тех пор, пока на циферблате не отобразится скорость выбора скорости подачи.

Практически на каждом фрезерном станке имеется быстродействующий рычаг, который применяется, когда требуется временное увеличение скорости продольной, поперечной или вертикальной подачи. Этот рычаг применяется, когда оператор организует или позиционирует работу.

5.

Стол

Стол представляет собой прямоугольную отливку, расположенную в верхней части седла. Стол используется для хранения задач или для устройств удержания задач. Есть несколько Т-образных пазов для удержания работы и оборудования. Это может быть выполнено вручную или силой.

Чтобы переместить стол вручную, поверните и поверните рукоятку продольного рычага. Для походки он подает рычаг управления усилием, прикрепленным и продольным направлением.

6.

Шпиндель

Размещается между столом и коленом и служит промежуточной частью между ними. Эта колонна может перемещаться поперечно по забою. Он скользит по направляющим, расположенным в колене, перпендикулярном поверхности колонны. Его основная функция заключается в перемещении заготовки в горизонтальном направлении. Он также изготовлен из чугуна.

7.

Консоль/консоль

Это выступ на поверхности колонны, другой конец которого поддерживает вал. Это может быть одинарная отливка и ползунок, находящийся в верхней части колонны в виде дюбеля. Он расположен над колонной на горизонтально-фрезерном станке. Он изготовлен из чугуна.

8.

Опора вала

Опора вала отлита с подшипником, который поддерживает внешний конец вала. Это также помогает совместить внешний конец вала с осью. Опора оправки предотвращает подпружинивание внешнего конца оправки при резке.

Обычно во фрезерных станках используются два типа опор. Первый имеет отверстие под подшипник малого диаметра с максимальным диаметром 1 дюйм. Второй имеет отверстие большого диаметра до 23/4 дюймов.

9.

Поршень

Поршни служат в вертикально-фрезерном станке в качестве передающего рычага. Один конец ползуна помещается на вершину стойки, а к другому крепится фрезерная головка. Один конец рычага прикреплен к стойке, а другой конец прикреплен к фрезерной головке.

Настройка для операции фрезерования

Успех любой операции фрезерования зависит, прежде чем приступить к работе, убедитесь, что в значительной степени, от правильности настройки операции, заготовки, стола, конуса в шпинделя, выбирая подходящую фрезу и удерживая фрезу наилучшим образом в данных обстоятельствах.

Опыт показал, что некоторые основные приемы необходимы для того, чтобы оправка или хвостовик фрезы были чистыми и обеспечивали хорошие результаты во всех видах работ. Некоторые из этих практик упомянуты ниже:

• Перед началом работы убедитесь, что на заготовке, столе, конусе шпинделя и оправке или хвостовике фрезы нет сколов, зазубрин или заусенцев.
• Не выбирайте фрезу большего диаметра, чем необходимо.
• Проверьте машину, чтобы убедиться, что она находится в хорошем рабочем состоянии и правильно смазана, и что она движется свободно, но не слишком свободно во всех направлениях.
• Учитывайте направление вращения. Многие фрезы можно перевернуть на оправке, поэтому убедитесь, что вы знаете, должен ли шпиндель вращаться по часовой стрелке или против часовой стрелки.
• Подача заготовки в направлении, противоположном вращению фрезы (обычное фрезерование).
• Не изменяйте подачу или скорость во время работы фрезерного станка.
• При использовании зажимов для фиксации заготовки убедитесь, что они затянуты и что заготовка удерживается таким образом, чтобы она не пружинила и не вибрировала под срезом.
• Обильно используйте рекомендованное масло для резки.
• Используйте здравый смысл и здравый смысл при планировании каждой работы и извлекайте выгоду из предыдущих ошибок.
• Устанавливайте каждую работу как можно ближе к шпинделю фрезерного станка, насколько позволяют обстоятельства.

Различные операции фрезерного станка

Фрезерный станок — это станок, который режет металл при подаче заготовки к вращающемуся многогранному резцу. Фреза вращается с очень высокой скоростью из-за множества режущих кромок, она режет металл с очень высокой скоростью. Эта машина также может содержать один или несколько резаков одновременно.

Существуют различные операции фрезерного станка, используемые для разных видов работ.

1. Фрезерование торца

Делает поверхность торца заготовки плоской. Торцевое фрезерование производится на поверхности заготовки, расположенной перпендикулярно оси фрезы. Эта операция выполняется торцевой фрезой, установленной на цапфе.

Торцевое фрезерование — простейшая операция фрезерного станка. Эту операцию выполняют торцевой фрезой, вращаемой вокруг оси, перпендикулярной рабочим поверхностям.

Операция выполняется при плоском фрезеровании, а фреза устанавливается на цапфе для создания плоской поверхности. Глубина реза регулируется вращением винта поперечной подачи стола.

2. Боковое фрезерование

В этом процессе плоские вертикальные поверхности получаются сбоку заготовки. Этот процесс выполняется боковой фрезой.

Боковое фрезерование — это операция по получению плоской вертикальной поверхности на боковой стороне заготовки с помощью боковой фрезы. Глубина реза устанавливается вращением винта вертикальной подачи стола.

3. Плоское фрезерование

При фрезеровании плоских поверхностей ось фрезы располагается параллельно фрезеруемой поверхности. Он также известен как фрезерование поверхности или фрезерование плиты. Плоская фреза используется для плоского фрезерования.

Плоское фрезерование является наиболее распространенным типом работы фрезерного станка. Плоское фрезерование выполняется для получения ровной, плоской горизонтальной поверхности, параллельной оси вращения плоской фрезы.

Эта операция также известна как фрезерование плит. Для выполнения операции заготовка и резак должным образом закрепляются на станке. Глубина реза устанавливается вращением винта вертикальной подачи стола. И машина запускается после выбора нужной скорости и подачи.

4. Фрезерование с двух сторон

В этом процессе двусторонняя фреза используется для обработки двух противоположных сторон заготовки. Фрезерование с двух сторон — это операция по созданию плоской вертикальной поверхности с обеих сторон заготовки с помощью двух боковых фрез, установленных на одной оправке.

Расстояние между двумя ножами регулируется с помощью подходящих распорных колец. Фрезерование с разворотом обычно используется для проектирования квадратных или шестиугольных поверхностей.

5. Угловое фрезерование

Используется для фрезерования плоских поверхностей, которые не параллельны и не перпендикулярны оси фрезы. Его также называют угловым фрезерованием. Для выполнения этой операции используется одноугловая фреза.

Угловое фрезерование – это операция по созданию угловой поверхности на заготовке, отличной от прямой угла оси шпинделя фрезерного станка. Угловая канавка может быть одно- или двухугольной и может иметь переменный угол прилегания в зависимости от типа и контура используемой угловой фрезы. Одним из простых примеров углового фрезерования является производство V-образных блоков.

6. Группа фрезерования

В этом процессе обработки две или более фрезы используются вместе для одновременного выполнения различных операций фрезерования. Фрезы устанавливаются на оправку в блоке фрезерования.

Пакетное фрезерование представляет собой операцию одновременной обработки нескольких поверхностей заготовки с подачей стола на несколько фрез одинакового или разного диаметра, установленных на оправке станка.

Этот метод значительно экономит время обработки и широко используется при повторяющихся работах. Скорость резания группы фрез рассчитывается от фрезы наибольшего диаметра.

7. Фасонное фрезерование

Эта операция используется для обработки специального контура, состоящего из кривых, прямых или полностью кривых за один проход. При этом используются выпуклые, вогнутые и угловые фрезы.

Фасонное фрезерование – это операция по получению неправильных контуров с помощью фасонных фрез. Неправильная форма может быть выпуклой, вогнутой или любой другой формы. После обработки сформированная поверхность контролируется калибром-шаблоном. Скорость резания при фасонном фрезеровании на 20-30% меньше, чем при плоском фрезеровании.

8. Фрезерование профиля

Используется для вырезания профиля на заготовке.

Профильное фрезерование – операция воспроизведения контура шаблона или сложной формы шаблона на заготовке. Для профильного фрезерования используются различные фрезы. Концевая фреза – одна из широко используемых фрез в профильно-фрезерных работах.

9. Торцевое фрезерование

Этот процесс используется для получения плоской поверхности, которая может быть горизонтальной, вертикальной и под любым углом, используя рабочий стол в качестве эталона. В этом процессе используются концевые фрезы.

Концевое фрезерование — это операция по созданию плоской поверхности, которая может быть вертикальной, горизонтальной или располагаться под углом по отношению к поверхности стола. В качестве фрезы используется концевая фреза. Концевые фрезы также используются для изготовления пазов, канавок или шпоночных пазов. Вертикально-фрезерный станок больше подходит для торцевой обработки.

10. Фрезерование

Фрезерование используется для изготовления узких канавок или пазов на заготовке.

Фрезерование на пиле — это операция по созданию узких пазов или канавок на заготовке с помощью фрезы для пилы. Распиловку также выполняли для полной операции отрезки. Фреза и заготовка устанавливаются таким образом, чтобы фреза располагалась непосредственно над одним из Т-образных пазов стола.

11. Фрезерование шпоночных канавок, канавок и пазов

Эта операция используется для изготовления шпоночных пазов, канавок и пазов на заготовке.

Операция по изготовлению шпоночных пазов, канавок и пазов различных форм и размеров может выполняться на фрезерном станке. Это делается с помощью плоской фрезы, пилы для продольной резки металла, концевой фрезы или боковой фрезы.

Открытые пазы можно вырезать плоской фрезой, пилой для продольной резки металла или боковой фрезой. Закрытые пазы производятся с помощью концевых фрез. Паз типа «ласточкин хвост» или Т-образный паз изготавливается с помощью специальных типов фрез, предназначенных для придания заготовке требуемой формы.

Второй паз вырезается под прямым углом к ​​первому пазу путем подачи заготовки мимо фрезы. Деревянный ключ изготавливается с использованием фрезы для деревянного ключа. Стандартные шпоночные канавки нарезаются на валу с помощью боковых фрез или концевых фрез. Фреза устанавливается точно по центру заготовки, после чего выполняется рез.

12. Фрезерование зубчатых колес

Этот процесс фрезерования используется для нарезания зубчатых колес на заготовке. В этой операции используются эвольвентные зубчатые фрезы.

Операция нарезания зубчатых колес выполняется на фрезерном станке с помощью фрезы с разгрузкой. Фреза может быть цилиндрического типа или концевой фрезой. Профиль фрезы точно соответствует зубчатому зазору шестерни. Равноудаленные зубья шестерни нарезают на заготовке шестерни, удерживая изделие на универсальной погружной головке и затем индексируя ее.

13. Винтовое фрезерование

Используется для изготовления изделий, имеющих винтовую форму, таких как косозубые шестерни, спиральные сверла и т. д., и выполняется на периферии цилиндрической заготовки.

Спиральное фрезерование — это операция по созданию винтовых канавок или канавок по периферии цилиндрической или конической заготовки. Операция выполняется путем поворота стола на необходимый угол винтовой линии. А затем вращением и подачей заготовки против вращающихся режущих кромок фрезы.

Изготовление косозубых фрез, винтовых зубчатых колес, нарезание винтовых канавок или канавок на заготовке сверла или развертке.

14. Фрезерование кулачка

Эта операция фрезерования используется для изготовления кулачков. Эти кулачки используются для открытия и закрытия клапанов в двигателях внутреннего сгорания.

15. Фрезерование резьбы

Операции резьбофрезерного станка используются для изготовления резьбы с использованием одной или нескольких резьбовых фрез. Операция фрезерования резьбы выполняется на специальных резьбофрезерных станках для получения точной резьбы в малых или больших количествах.

Операция требует трех движений машины. Один для фрезы, один для работы, а третий для продольного перемещения фрезы.

Правила техники безопасности для фрезерных станков

При использовании фрезерных станков необходимо соблюдать особые меры предосторожности:

• Не прикасаться к вращающейся фрезе.
• Положите на поверхность стола деревянную подкладку или подходящее покрытие, чтобы защитить его от возможных повреждений.
• Используйте систему напарников при перемещении тяжелого навесного оборудования.
• Не пытайтесь затягивать гайки с помощью машины.
• При установке или снятии фрез всегда придерживайте их тряпкой, чтобы не порезать руки.
• При подготовке к работе устанавливайте нож последним, чтобы избежать порезов.
• Никогда не регулируйте заготовку или приспособления для ее крепления во время работы станка.
• Стружку следует удалять с заготовки с помощью подходящей лопатки и щетки.
• Выключите машину перед выполнением каких-либо регулировок или измерений.
• При использовании смазочно-охлаждающей жидкости предотвратите разбрызгивание, используя соответствующие брызговики. Масло для резки на полу может привести к скользкому состоянию, что может привести к травме оператора.0060

Преимущества фрезерного станка

Ниже перечислены преимущества фрезерного станка:

• Размер и прочная конструкция фрезерного станка обеспечивают огромную поддержку при работе с большими и тяжелыми машинами, не повреждая их.
• Предоставляет гибкие возможности компьютерного управления для резки.
• Снижает вероятность человеческих ошибок.
• Обеспечивает точный рез.
• Доступность кастомизации.
• Использование нескольких фрез.
• Может выполнять несколько разрезов одновременно.
• Фрезерование идеально подходит для изготовления отдельных деталей малыми или большими партиями.
• Он может производить сложные формы с использованием многозубых и одноточечных режущих инструментов.
• Эксплуатационные расходы можно в значительной степени контролировать, если использовать резаки и оборудование общего назначения.
• Более высокая точность обработки по сравнению с другими машинами.

Недостатки фрезерного станка

Фрезерный станок имеет несколько недостатков:

• Стоимость фрезерного станка высока.
• Так как фрезы стоят дорого, затраты на приобретение инструментов увеличиваются.
• Себестоимость производства увеличится, если мы будем выполнять операции, выполняемые на фрезерном или сверлильном станке, с фрезерным станком.
• Фрезерный станок с ЧПУ и установка дороже, чем ручные инструменты.
• Рабочие, работающие с фрезерными станками, нуждаются в надлежащем обучении.
• На проектирование и программирование уходит определенное время, что не так рентабельно для небольшого количества продукции.

Применение фрезерного станка

Фрезерный станок применяется следующим образом.

• Фрезерный станок предназначен для изготовления различных видов зубчатых колес.
• Обычно используется для изготовления пазов или канавок в заготовках.
• Он также может обрабатывать плоские и неровные поверхности.
• Используется в промышленности для изготовления изделий сложной формы.
• Используется в учреждениях или колледжах для проведения лабораторных испытаний на фрезерном станке.

Часто задаваемые вопросы.

Что такое фрезерный станок?

Фрезерные станки используются для обработки твердых материалов, включая металл, пластик и дерево, и обычно используются для обработки неровных и плоских поверхностей. Фреза предназначена для вращения во время операции, в отличие от токарного станка, где сама деталь вращается во время операции резки.

Из каких частей состоит фрезерный станок?

Основные части фрезерного станка:

• Колонна и основание.
• Колено.
• Седло и поворотный стол.
• Механизм механической подачи.
• Стол.
• Шпиндель.
• Подлокотник / Подлокотник.
• Опорная опора.

Какие бывают виды фрезерных работ?

Различные виды фрезерных работ

• Фрезерование уступов.
• Торцевое фрезерование.
• Фрезерование профиля.Объявления
• Фрезерование канавок и отрезка.
• Фрезерование фасок.
• Токарно-фрезерная обработка.
• Обработка зубчатых колес.
• Отверстия и полости/карманы.

Что делает фрезерный станок?

Фрезерный станок снимает материал с заготовки, вращая режущий инструмент (резец) и перемещая его в заготовку. Фрезерные станки, как вертикальные, так и горизонтальные, обычно используются для обработки плоских поверхностей и поверхностей неправильной формы и могут использоваться для сверления, растачивания и нарезания зубчатых колес, резьбы и пазов.

Где используется фрезерный станок?

Фрезерные станки очень универсальны. Они обычно используются для обработки плоских поверхностей, но также могут создавать поверхности неправильной формы. Их также можно использовать для сверления, расточки, нарезки шестерен и изготовления пазов. Фрезерный станок удаляет металл, вращая многозубую фрезу, которая подается в движущуюся заготовку.

Сколько стоит фрезерный станок?

Тип ЧПУ	Описание	Среднее
CNC Lathe	Lathe	$80,000
CNC Mill	Mill	$60,000
CNC VMC	Vertical Machining Center	$50,000
CNC HMC	Horizontal Machining Center	89 000 $
HBM с ЧПУ	Горизонтально-расточной станок	125 000 $
VTL с ЧПУ	Вертикальный револьверный станок	166 000 долларов США

В чем разница между токарным и фрезерным станком?

Токарные и фрезерные станки используются для удаления материала с заготовки. Токарные станки, однако, включают вращение заготовки относительно однолезвийного режущего инструмента, тогда как фрезерные станки включают вращение многолезвийного или остроконечного режущего инструмента относительно неподвижной заготовки.

Каковы преимущества фрезерного станка?

Преимущества фрезерного станка:

• Он может очень легко изготавливать сложные формы с помощью многогранного режущего инструмента.
• Производительность также высока.
• Время выполнения заказа будет сокращено.
• Можно получить высокую точность компонента.
• С помощью различных фрез оператор может выполнять работу быстро.

Сколько стоит час обработки с ЧПУ?

Хотя обработка на станках с ЧПУ может быть дорогой, обычно она стоит каждой копейки. Это потому, что каждый доллар хорошо тратится на ряд важных процессов, которые создают прецизионные детали и жизненно важные компоненты. В среднем производство ЧПУ стоит от 75 до 200 долларов в час.

В чем разница между механической обработкой и фрезерованием?

Самая большая разница между обрабатывающим центром с ЧПУ и фрезерным станком с ЧПУ заключается в устройстве автоматической смены инструмента. Для упрощения я бы сказал, что фрезерный станок управляется вручную, а обрабатывающий центр, как правило, управляется компьютером или автоматизирован! Представленный здесь фрезерный станок представляет собой вертикально-фрезерный станок.

в чем разница между фрезерованием и сверлением?

Сверление врезается в поверхность вертикально, в то время как фрезерование делает то же самое с дополнительным бонусом в виде горизонтального резания стороной сверла. Для сверления можно использовать либо сверлильный станок, либо ручную дрель, но фрезерование выполняется только на фрезерном станке.

Нужен ли фрезерный станок?

Если вам нужны металлические детали, которые выдерживают даже умеренно жесткие допуски, фрезерный станок — ваш единственный практичный вариант. В конце концов, есть очень веская причина, по которой они необходимы для производства. Однако любителю, не имеющему опыта обработки, может быть трудно понять, с чего начать.

Что умеет фрезерный станок с ЧПУ?

Фрезерные станки с ЧПУ предназначены для массового производства многих компонентов из различных материалов и пластмасс. Основная функция фрезерного станка заключается в механическом вырезании заготовки до желаемой формы.

Что такое Ram во фрезерном станке?

Фрезерный станок поршневого типа характеризуется шпинделем, установленным в подвижном корпусе на колонне, что позволяет перемещать фрезу вперед или назад в горизонтальной плоскости. Двумя популярными плунжерными фрезерными станками являются универсальный фрезерный станок и плунжерный фрезерный станок с поворотной режущей головкой.

Что такое фрезерный станок по дереву?

В столярном деле, когда предполагается вырезать различные деревянные профили для выдалбливания отверстий или выполнения декоративных пазов на кромке, обычно используют фрезерные станки по дереву. Эти инструменты, позволяющие соединять различные типы фрез, могут выполнять несколько отделочных работ как с твердыми, так и с мягкими породами дерева.

Может ли фрезерный станок сверлить?

Фрезерные станки обычно используются для резки плоских поверхностей, они также способны создавать неровные поверхности и пазы, а также выполнять сверление, развертывание и другие операции. Сверлильный станок в основном применяется для вырезания круглых отверстий в твердых материалах. Мельница может работать как сверлильный станок и предоставлять больше возможностей.

Могут ли фрезерные станки сверлить отверстия?

Да, для сверления отверстий можно использовать фрезерный станок. На самом деле, они работают довольно хорошо, потому что они тяжелые и точные.

Что такое горизонтально-фрезерный станок?

Как следует из названия, у горизонтально-фрезерных станков ориентация шпинделя, на котором закреплен режущий инструмент, горизонтальная. Роторный резец врезается в поверхность и удаляет материал с заготовки, вращаясь вокруг этой горизонтальной оси.
