ОФ-55 станок фрезерный широкоуниверсальныйсхемы, описание, характеристики

Сведения о производителе широкоуниверсального фрезерного станка ОФ-55

Станок широкоуниверсальный фрезерный модели ОФ-55 выпускал Владимирский станкостроительный завод «Техника» ВСЗ (Владимирский завод прецизионного оборудования «Техника»), основанный в 1935 году.

В настоящее время завод производит фрезерные станки с УЦИ и ЧПУ под наименованием ФС-300, ФС-300-01, ФС-300-02 CNC и ФС-400.

Станки, выпускаемые Владимирским станкостроительным заводом Техника


ОФ-55 Назначение и область применения широкоуниверсального фрезерного станка

ОФ-55 - первый широкоуниверсальный инструментальный фрезерный станок повышенной точности разработан и запущен в производство в 1967 году - аналог немецкого фрезерного станка FP-1.

Фрезерный станок модели ОФ-55 (ОФ55) предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который, при необходимости, может быть повернут под углом.

Особенности конструкции и принцип работы станка

Станок ОФ-55 имеет две механические подачи - вертикальную (движение суппорта по направляющим станины) и продольную (движение стола по направляющим суппорта). Поперечная подача (движение шпиндельной бабки) - ручная.

Электродвигатель двухскоростной на 1000 об/мин и 1500 об/мин, мощностью 1,6/2,3 кВт 380 В.

Станок ОФ-55 имеет 12 скоростей вращения горизонтального и вертикального шпинделей и 12 подач стола в вертикальном и продольном направлениях.

Обрабатываемая деталь может быть установлена на основном столе с вертикальной рабочей плоскостью или на угловом столе с горизонтальной рабочей плоскостью. Для обработки наклонных поверхностей деталь может устанавливаться на универсальном столе.

Для обработки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

К станку прилагается удобный для пользования инструментальный шкаф, а также комплект приспособлений и инструмента.

Технологические возможности станка ОФ-55 могут быть значительно расширены применением принадлежностей и приспособлений, поставляемых за особую плату.

На станке можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации. На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.

Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.

Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Класс точности станка П.

ОФ-55 Преимущества использования широкоуниверсального фрезерного станка:

  • Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей
  • Использование станка в инструментальных и механических цехах с мелкосерийным и индивидуальным производством
  • Реализована возможность производить долбежные операции (при приобретении за дополнительную плату долбежной головки)
  • Удобное (интуитивно понятное), классическое управление станком
  • Небольшие габариты станка позволяют разместить его практически в любом помещении, в том числе и гараже
  • Широкий диапазон вращения горизонтального и вертикального шпинделей позволяет подобрать наиболее подходящие режимы резания
  • Подача СОЖ осуществляется электронасосом. Производительность электрического насоса 22 л/мин
  • Станок имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±90 градусов в двух взаимно перпендикулярных плоскостях.

ФС-250 Аналоги универсального фрезерного станка

  • ФСМ-250/676М - Владимирский станкозавод «Техника» ВСЗ, г. Владимир
  • ОММ64S, ОММ67S - "Микрон", г. Одесса
  • ВМ130 - Воткинский машиностроительный завод, г. Воткинск
  • ДФ-6725 - Дмитровский завод фрезерных станков, г. Дмитров
  • ВЗ-371 - ВИЗАС, г. Витебск, Беларусь
  • 676, 67К25ПМ, 67К25ПФ1, 67К25ПФ2-0 - Иркутский станкостроительный завод, г. Иркутск
  • 6Т80 - Читинский станкостроительный завод, г. Чита
  • 675П, 6725ПФ1, 67Е25ПФ1 - Ереванский завод фрезерных станков, г. Ереван, Армения
  • 676П, 67К25ПР, 67К25ПФ1, 67К25ПФ2-0 - Вильнюсский станкостроительный завод "Комунарас" г. Вильнюс (сегодня Vingriai, АО Вингряй, Литва
  • X8132 - Shandong Rooy Manufacture Co., Ltd., Китай

Габаритные размеры рабочего пространства и расположение органов управления станка ОФ-55

Габаритные размеры рабочего пространства фрезерного станка оф-55

Присоединительные базы станка ОФ-55. Горизонтальный шпиндель и шпиндель вертикальной головки

Горизонтальный шпиндель и шпиндель вертикальной головки фрезерного станка оф-55

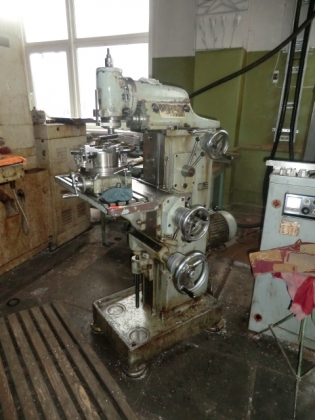

Фото широкоуниверсального фрезерного станка ОФ-55

Фото широкоуниверсального фрезерного станка оф-55


Вертикальная фрезерная головка широкоуниверсального фрезерного станка ОФ-55

Вертикальная фрезерная головка широкоуниверсального фрезерного станка оф-55


Расположение органов управления консольно-фрезерным станком ОФ-55

Расположение органов управления консольно-фрезерным станком оф-55

Расположение органов управления консольно-фрезерным станком оф-55

Перечень органов управления консольно-фрезерным станком ОФ-55

  1. Рукоятка установки числа оборотов шпинделя
  2. Рукоятка для установки подач
  3. Рукоятка включения и переключения направления подачи стола и суппорта
  4. Маховичок ручной подачи стола в горизонтальной плоскости
  5. Маховичок ручной подачи стола в вертикальной плоскости
  6. Маховичок ручной подачи бабки горизонтального шпинделя
  7. Маховичок ручного вращения шестерен коробки скоростей
  8. Квадрат для рукоятки подачи гильзы вертикального шпинделя
  9. Рукоятка зажима шпиндельной бабки
  10. Рукоятка зажима стола на горизонтальных направляющих суппорта
  11. Рукоятка зажима суппорта на вертикальных направляющих станины
  12. Кнопка "Стоп". Пакетный выключатель
  13. Кнопка "Пуск" на 1000 об/мин
  14. Кнопка "Пуск" на 1500 об/мин
  1. Выключатель насоса охлаждения

Разрез универсального фрезерного станка ОФ-55

Разрез универсального фрезерного станка оф-55

Разрез широкоуниверсального фрезерного станка ОФ-55. Увеличенный чертеж


Схема кинематическая универсального фрезерного станка ОФ-55

Кинематическая схема фрезерного станка оф-55


Схема электрическая фрезерного станка ОФ-55

Электрическая схема фрезерного станка оф-55



Читайте также: Производители фрезерных станков в России



ОФ-55 Станок фрезерный широкоуниверсальный повышенной точности. Видеоролик.




Технические характеристики фрезерного станка ОФ-55

Наименование параметраСФ676ОФ-55
Основные параметры станка
Класс точности по ГОСТ 8-82НП
Размеры горизонтального (углового) стола, мм250 х 800260 х 630
Размеры вертикального стола, мм250 х 630195 х 550
Максимальная масса обрабатываемой детали, кг100
Наибольшее расстояние от рабочей поверхности вертикального стола до торца шпинделя, мм105
Наибольшее расстояние от рабочей поверхности вертикального стола до вертикальных направляющих, мм128
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм80. .46070..360
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм0..38022..312
Наибольший вылет оси вертикального шпинделя, мм125..375100
Наибольший продольный ход стола (X), мм450250
Наибольший поперечный ход шпиндельной бабки (Y), мм300150
Наибольший вертикальный ход суппорта (Z), мм380290
Горизонтальный и вертикальный шпиндели станка
Частота вращения горизонтального шпинделя, об/мин50..163042..2150
Количество скоростей шпинделей1612
Перемещение шпинделя на одно деление лимба, мм0,025
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм148
Конус горизонтального и вертикального шпинделей40АТ5Морзе 4
Подачи
Пределы продольных и вертикальных подач стола (X, Z), мм/мин13. .39510..380
Ускоренный ход стола, мм/мин935935
Перемещение стола продольное на одно деление лимба, мм0,025
Перемещение суппорта стола вертикальное на одно деление лимба, мм0,025
Количество подач стола1612
Наибольшее усилие подач стола, Н
5000
Вертикальная шпиндельная головка
Частота вращения вертикального шпинделя, об/мин63..204055..2450
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм120
Наибольшее осевое перемещение вертикального шпинделя, мм8060
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус±90±45
Пределы поперечных подач шпиндельной бабки (Y), мм/мин13. .395нет
Количество подач шпиндельной бабки16нет
Наибольшее усилие подач шпиндельной бабки, Н5000
Конус горизонтального и вертикального шпинделей40АТ5Морзе 4
Электрооборудование и привод станка
Электродвигатель главного привода, кВт
3
1,6/ 2,3
Электродвигатель привода насоса охлаждения, кВт0,120,12
Суммарная мощность электродвигателей, кВт3,121,12
Габарит и масса станка
Габариты станка (длина х ширина х высота), мм1200 х 1240 х 17801150 х 1100 х 1600
Масса станка, кг1050900

    Список литературы:

  1. Специализированный фрезерный станок ОФ-55. Руководство по эксплуатации и обслуживанию, 1967

  2. Аврутин С.В. Основы фрезерного дела, 1962
  3. Аврутин С.В. Фрезерное дело, 1963
  4. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  5. Барбашов Ф.А. Фрезерное дело 1973, с.141
  6. Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986
  7. Блюмберг В.А. Справочник фрезеровщика, 1984
  8. Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980
  9. Копылов Р.Б. Работа на фрезерных станках,1971
  10. Косовский В.Л. Справочник молодого фрезеровщика, 1992, с.180
  11. Кувшинский В.В. Фрезерование,1977
  12. Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977
  13. Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987
  14. Плотицын В. Г. Расчёты настроек и наладок фрезерных станков, 1969
  15. Плотицын В.Г. Наладка фрезерных станков,1975
  16. Рябов С.А. Современные фрезерные станки и их оснастка, 2006
  17. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  18. Тепинкичиев В.К. Металлорежущие станки, 1973
  19. Чернов Н.Н. Металлорежущие станки, 1988
  20. Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978

Связанные ссылки. Дополнительная информация


Фрезерный станок ОФ-55 технические характеристики и паспорт

Развитое промышленное производство требует создание большого станочного парка. Особое внимание оказывается металлообрабатывающим агрегатам, выполняющим высокоточные операции. В СССР такое оборудование в основном закупалось за рубежом. Однако ряд заводов выпускал отечественную продукцию, конкурирующую с зарубежными образцами. Можно отметить фрезерный станок ОФ 55.

Фрезерный станок ОФ-55

Оборудование для фрезерования

Промышленностью производится металлорежущие агрегаты, которые подразделяются на девять групп. В шестую группу входят станки, выполняющие операцию фрезерования. Они могут обрабатывать поверхности, различные канавки, пазы, зубчатые колеса, шлицы и многое другое. Более широкую информацию содержит руководство по эксплуатации.

По особенностям конструкции выделяются станки:

  • непрерывно действующие;
  • консольные;
  • бесконсольные.

По выполняемым операциям оборудование можно разделить на:

  • специализированное;
  • общего назначения.

Каждый вид имеет отличительные особенности, описание которых содержит паспорт изделия. Для всех механизмов характерно движение фрезы и подачи, причем подача может относиться к обрабатываемой детали или фрезе. Также имеет значение величина такого параметра, как размер стола. Чтобы упростить обслуживание агрегатов, их унифицируют.

Станок ОФ-55 в разрезе

Наибольшую часть применяемого оборудования составляют консольно-фрезерные модели. Консоль, дающая при фрезеровке ряд преимуществ, снижает жесткость в месте соединения со станиной. Чтобы этого избежать увеличивают длину направляющих консоли. Для ремонтных и инструментальных участков налажено производство широкоуниверсальных станков, их назначение маленькая серия или единичное производство. Агрегаты имеют возможность работать с деталью в ручном режиме, используя винт подачи.

Следует помнить, что до начала работы должна быть внимательно изучена инструкция по эксплуатации.

Назначение и описание станка

Проектированием и изготовлением модели ОФ 55 занимался станкостроительный завод «Техника» в городе Владимире, который начал свою деятельность с 1935 года. Его конструкторское бюро разработало и запустило в производство в 1967 году фрезерный станок ОФ 55, технические характеристики которого были на высоком уровне, и позволяли производить высокоточные изделия. Этот год можно считать годом выпуска. Модель уже давно не производится, однако высокое качество позволяет до сих пор эксплуатировать их на предприятиях.

Данный агрегат представляет собой станок консольно-фрезерного типа. Он является широкоуниверсальным, и предназначен обрабатывать детали с высокой точностью. Фрезерный станок модель ОФ 55 может обрабатывать заготовку фрезами разной конфигурации, используя два шпинделя. Агрегат может совершать продольные и вертикальные механические подачи, кроме того может осуществляться поперечное движение вручную.

Всю информацию о назначении, установке, обслуживании и эксплуатации изделия можно получить, прочитав руководство по эксплуатации фрезерного станка ОФ 55. В таблице приведены выборочные технические характеристики:

НаименованиеЗначение
Габариты, мм1150х1100х1600
Вес, кг900
Стол:
Угловой, мм260х630
Вертикальный, мм195х550
Двигатель привода, ВТ1600
Двигатель насоса, Вт120
Шпиндель:
Горизонтальный, об/мин42…2150
Скорость12
Подачи стола12
Вертикальный, об/мин55…2450
КонусМорзе 4
Проход:
Стола, мм250
Бабки, мм150
Суппорта, мм290

Полный перечень данных, а также кинематическая схема с описанием и комплект поставки на фрезерный станок ОФ 55 дает паспорт, входящий в руководство. В документации можно найти электросхему  и карту подшипников ОФ 55, которые потребуются при обслуживании оборудования.

Скачать паспорт (инструкцию по эксплуатации) станка ОФ-55

Расшифровка названия станка затруднена, из-за отличия от стандартной маркировки. В отличие от моделей серийного производства, специализированные агрегаты в аббревиатуру включают буквы, которые присваивает завод-изготовитель. Цифры обозначают основной эксплуатационный параметр, в нашем случае ширина стола в сантиметрах.

Особенности станка

Здесь стоит отметить станину, полое основание которой является баком охлаждающей жидкости. Верхняя часть используется для установки коробки передач, способной передавать шпинделям по 12 скоростей. Внизу станины монтируют коробку подач для стола, она сообщает на него по 12 различных подач. В специальном отделении размешается электрическая схема фрезерного станка ОФ.

Шпиндели станка ОФ-55
Электрическая схема станка

Перемещение детали, продольное и вертикальное, осуществляется с помощью суппорта. Для ручного перемещения используется винт подачи ОФ 55, если перемещение механическое применяют коробку передач. Регулируется подача рукоятками, отключение происходит с помощью конечных упоров. Выполняя точные работы, применяют плитки мерительные и индикатор, их устанавливают в специальные зажимы. За годы выпуска фрезерного станка ОФ 55 было сделано несколько его модернизаций.

Удобство при работе достигается использованием двух шпинделей, причем вертикальный может изменять угол наклона. Это достигается благодаря его расположению на хоботе, который выдвигается. Оптимальные режимы обработки деталей достигаются за счет возможности изменять обороты шпинделей в широком диапазоне.

При постоянной эксплуатации требуется следить за смазкой подшипников, такую информацию несет карта смазки. Периодически потребуется смазка:

  • непосредственная;
  • картерная;
  • автоматическая.

Можно отметить следующие преимущества при работе:

  • простое управление;
  • компактные размеры;
  • поглощение вибрации тяжелым основанием;
  • возможность производить долбления.

Достать запчасти для фрезерных станков ОФ 55 не составляет проблему. Однако использование его в индивидуальном хозяйстве затруднено. Специалисты, в своих статьях, утверждают, что модель имеет прекрасные характеристики, однако очень тяжелая и дорого стоит.

Фрезерный станок ОФ55 - Фрезерные станки

Брать надо, станок вполне самодельческий. А мануал.. Там ничего интересного нет, станок простейший.



ну "Брать" это как сказать. мне предлагают вот этот за 150тыр. что мне кажется, для самодельческого станка неподьемно.



есть другой.. но то же 45тыр. "на производстве" хз что с ним. я за 45 возьму новый у Коноплева домой.



а мануал нужен. какой там конус морзе., поворачивается ли стол под углом, мощность двигателя.. чего там и как..



мне, как то вес почти в тонну радости не прибавил. ожидал 300.



как я понял, есть две группы станков: маленькие и большие. вот то что можно перенести самому.. без кранов и погрузчиков - это маленькие. они стоят дороговато. представители - группа станков Коноплева.

есть большие. -те, что нужно переть по гаражу на трубах.. и делается это раз в жизни.. они может более проф. но тот факт, что они неподьемные делают их дешевыми. их дома не поставишь..

на что нацелен человек- на работу дома и часто на маленьких станках.. или на редкую работу в гараже-мастерской на больших. .

если частный дом- тогда все проще.. конечно, большие и дубовые! тогда и межцентровое в 3 метра можно и нужно! там лом проточить.. трубу для шатра. 🙂

а если квартира в крупном городе.. как у нас с вами? а гараж (если он есть, и какой. гараж бывает 3*6 и 9*6 в первом не много места остается..) расположен в шести (шестнадцати, шестидесяти) остановках автобуса? тогда к гаражу не находишься и как то энтузазим начинает гаситься потерями времени и средств. - так да?

другое дело - дача. но то же ограничения.. на даче только в летний период. а как в остальные три?



единственный возможный компромис. на даче- гараже большой и дубовый.. дома маленький. тогда хорошо. но расходы удваиваются.

ОФ 55 технические характеристики | Станок фрезерный специализированный

Наименование характеристики

Ед. изм.

Параметры

Стол

Размеры рабочей поверхности вертикального стола (Д х Ш)

мм

550 х 195

Размеры рабочей поверхности съемного углового стола (Д х Ш)

мм

630 х 260

Количество подач стола



12

Пределы подач стола

мм/мин

10…380

Наибольшее расстояние от вертикальной рабочей плоскости основного стола





До торца шпинделя

мм

105

До вертикальных направляющих

мм

128

Расстояние от оси шпинделя до съемного углового стола





Наименьшее

мм

70

Наибольшее

мм

350

Наибольшее расстояние от торца шпинделя до подшипника подвески

мм

190

Расстояние от оси шпинделя до вертикальных направляющих станины

мм

350

Перемещение стола (продольное х вертикальное)

мм

250 х 290

Перемещение стола на одно деление лимба





продольное

мм

0,025

вертикальное

мм

0,025

Перемещение стола на один оборот лимба





продольное

мм

5

вертикальное

мм

2,5

Вертикальный шпиндель





Расстояние от торца шпинделя до углового стола

мм

22…312

Расстояния от оси шпинделя до торца шпинделя горизонтальной бабки

мм

100

Наибольший угол поворота

град

±45

Наибольшее перемещение гильзы

мм

60

Внутренний конус



Морзе 4

Число оборотов

об/мин

55…2450

Тиски





Размеры губок (Ш х В)

мм

150 х 140

Наибольший развод губок

мм

50

Наибольший угол поворота

град

360

Цена деления шкалы

град

1

Шпиндель

Количество ступеней скоростей шпинделя



12

Наибольшее перемещение шпинделя в горизонтальной плоскости

мм

150

Внутренний конус шпинделя



Морзе 4

Частота вращения шпинделя

об/мин

42…2150

Перемещение шпинделя на один оборот лимба

мм

4

Перемещение шпинделя на одно деление лимба

мм

0,025

Электрооборудование

Род тока питающей сети



переменных трехфазный

Главный привод станка





Число оборотов

об/мин

1000/1500

Мощность

кВт

1,6/2,3

Электронасос подачи охлаждающей жидкости





Производительность

л/мин

22

Габариты и масса

Габаритные размеры станка





длина

мм

1150

ширина

мм

1100

высота

мм

1600

Масса станка

кг

900

Фрезерный станок ОФ-55: технические характеристики, схемы

Универсальный фрезерный станок марки ОФ-55 – один из «долгожителей» на рынке оборудования данного профиля. Конструкция разработана на базе популярного в 30-е годы прошлого века станка FP1 немецкой станкостроительной фирмы Deckel. К удачной компоновке агрегатов и удобству управления отечественными конструкторами были добавлены усиленные направляющие и модернизирован под советские стандарты рабочий стол. В результате ОФ-55 и сейчас пользуется спросом.

Сведения о производителе широкоуниверсального фрезерного станка ОФ-55

Отметим, что ОФ-55 имеет множество аналогов. В той же Германии ими считаются, например, Thiel (тип 58) или Maho, а в США и Великобритании – Alexander “Master Toolmaker”. Тем не менее, получив в 1945 году по репарационным поставкам из Германии подобное оборудование, специалисты Владимирского станкостроительного завода приступили к разработке собственного варианта широкоуниверсального фрезерного агрегата с индивидуальным электроприводом.

В послевоенные годы унификации названий металлообрабатывающих машин должного внимания не уделялось. Поэтому рассматриваемая техника до сих пор производится по индивидуальным заказам именно как ОФ-55 (от слов «Общего назначения Фрезерный», цифры 55 указывают год начала серийного выпуска). Кроме того, российское предприятие «Станкостроительный завод «Техника»» производит широкоуниверсальный фрезерный станок ОФ-55 в модернизированном варианте под названием ФСМ-250. Это оборудование отличается повышенной точностью изготовления отдельных узлов, а также наличием шаговых двигателей (управляемых по частоте) и двигателя подачи.

Аналоги ОФ-55 периодически выпускаются в Белоруссии (Витебск, модель ВЗ-371), Украине (Одесса, модель ОММ 64S), Литве (Вильнюс, модель 676П), а также в КНР (модель ХВ-132). Единичным производством схожих по техническим возможностям и компоновке металлорежущих машин, адаптированных под собственные нужды, занимается также ряд неспециализированных предприятий.

При выборе производителя/продавца обращают внимание на состояние основных узлов, поскольку большинство единиц такого оборудования уже прошли модернизацию и капитальный ремонт.

Назначение и область применения

Модель ОФ-55 предназначается для производства инструментальной оснастки – штампов, пресс-форм, литейных моделей, а также для изготовления металлических корпусных деталей оборудования. Поэтому основу конструктивных решений составляют:

  • Жесткая и прочная колонна, на которой имеется вертикально перемещающийся рабочий стол с Т-образными пазами;
  • Приводной шпиндель, который можно перемещать вперед и назад;
  • Приводные головки, имеющие возможность движения вперед и назад.

Перечисленные особенности позволяют устанавливать в инструментальных головках любые исполнения фрез – торцевые, дисковые, цилиндрические, фасонные. Соответственно на фрезерном станке ОФ-55 возможна обработка различных поверхностей – плоских, наклонных, имеющих пазы и выступы. Силовое фрезерование не рекомендуется.

Класс точности станка по ГОСТ 8-82 – П (повышенный). Это означает, что при соблюдении паспортных зазоров между подвижными элементами точность фрезерования находится в пределах ±6 мкм на длине перемещения технологической оснастки не более 200 мм. В процессе установки и последующей наладки допускаемые отклонения не должны превышать 0,04 мм/м.

Целесообразность применения станка модели ОФ-55 для производства деталей подтверждается проверкой оборудования на точность монтажа. ГОСТ 17734-88 предусматривает, что осевое и радиальное биение фрезерных шпинделей не должно быть более 6 мкм, торцевое – 10 мкм, а непараллельность оси вращательного движения шпинделя относительно опорной плоскости не может превышать 8 мкм.

ГОСТ 7035-75 предусматривается проверка на жесткость. Испытание проводится при установленной в шпинделе оправке, твердость которой – не ниже 53 HRC. Для универсального фрезерного станка ОФ-55 наибольший прогиб стола под усилием 8 кН, приложенным к центру, не может быть более 400 мкм.

Горизонтальный шпиндель и шпиндель вертикальной головки

Универсальность станка ОФ-55 обеспечивается возможностью монтажа разных головок – горизонтальной, стандартной вертикальной, высокоскоростной вертикальной и шлифовальной.  Все головки могут отводиться назад и вперед по опорной колонне, чтобы обеспечить необходимую величину подачи. Рабочий стол присоединен к плоской вертикальной поверхности, имеющей Т-образные пазы, и предусматривающей подачу по вертикали и горизонтали. Скорость вращения шпинделей определяется характеристиками коробки передач.

Основные параметры:

  • Расстояние от торца шпинделя до плоскости стола, мм – 105.
  • Вылет, мм – 100.
  • Пределы регулировки расстояния до горизонтально расположенного стола – 25…312 мм.
  • Ход шпинделя в направлениях, мм: вертикальном – 290, продольном – 250, поперечном – 150.
  • Скорость вращательного движения горизонтального шпинделя, мин-1 – 42…1250.
  • Скорость вращательного движения вертикального шпинделя, мин-1 – 56…2450.

Изменение скоростей – ступенчатое, переключением пар шестерен (всего доступно 12 скоростей). Значение крутящего момента может быть изменено переключением скоростей вращения двигателя главного привода.

Габаритные размеры рабочего пространства и расположение органов управления

Подвижный рабочий стол снабжен горизонтальными Т-образными крепежными пазами, предназначенными для фиксирования заготовок с помощью стандартных прихватов. Оборудование оснащено параллельными тисками, которые позволяют закрепить заготовку наибольшими габаритами 90×90 мм.

Размеры горизонтального стола:

  • Общая длина, мм – 720.
  • Длина стола для закрепления фрезеруемого изделия, мм – 630.
  • Общая ширина стола, мм – 298.
  • Наибольшая ширина фрезеруемого изделия, мм – 260.
  • Количество Т-образных пазов – 4.
  • Расстояние между осями смежных пазов, мм – 50.

Габаритные размеры вертикального стола:

  • Длина, мм – 553.
  • Ширина, мм – 195.
  • Количество продольных Т-образных пазов – 2.
  • Расстояние между осями Т-образных пазов – 100.

Сечение и профиль Т-образных пазов соответствуют техническим требованиям ГОСТ 1574-91.

Вертикальная фрезерная головка

Рассчитана под хвостовики фрез, имеющих конус Морзе №4. Размеры посадочного места: глубина (включая цилиндрическую часть) – 107 мм, внешний диаметр – 55 мм, диаметр посадочного места под хвостовик – 31,267 мм. Продольная жесткость обеспечивается соответствующим посадочным местом вверху, а также опорой на два подшипника качения внизу. Характеристики головки, следующие:

  • Регулируемое расстояние между торцом и столом, мм – 22…312.
  • Наименьшее расстояние от оси до торца, мм – 100.
  • Угол поворота головки, град – 45.
  • Максимальное перемещение по оси, мм – 60.

Размер головки по вертикали не может быть более 370 мм.

Расположение органов управления консольно-фрезерным станком ОФ-55

Базовая модель характеризуется ручной системой управления (вращением соответствующих маховичков и рукояток) и механической, переключением скоростей электродвигателя.

Ручное управление располагается по обе стороны от фронта обслуживания, и включают в себя маховички:

  • Передвижения стола;
  • Передвижения шпинделя;
  • Наладочного вращения деталей.

Ступенчатое переключение режимов работы производится рукоятками, а плавное – маховичками. Электроуправление производится при помощи кнопки общего стопа и кнопок управления скоростями двигателя.

Перечень органов управления фрезерного станка ОФ-55:

  • Рукоятки дискретного управления всеми движениями подвижных узлов.
  • Маховички плавного перемещения.
  • Квадратный выход, при помощи которого осуществляется движение гильзы шпинделя.
  • Стопорные рукоятки от возможного люфта стола в вертикальном или горизонтальном направлении.
  • Пакетный выключатель общего останова.
  • Кнопка управления системой охлаждения.

Разрез универсально-фрезерного станка модели ОФ-55

Приводится в паспорте станка для показа взаимного расположения шестерен механических узлов. В разрезе указывается также расположение емкости для сборки стружки и смазочно-охлаждающей жидкости, взаиморасположение вертикальных осей винтов, перемещающих шпиндельные головки, а также размещение двигателей.

Схема кинематическая универсально-фрезерного станка ОФ-55

Работа на станке ведется в следующей последовательности. Движение от главного электродвигателя посредством ременной передачи передается ведущему валу. Закрепленные в имеющихся шпоночных пазах четыре пары шестерен при перемещении, обеспечивают нужную скорость вращения. Крутящий момент может быть передан на вал механизма подач, для обеспечения движения соответствующей шестеренной пары, управляющей движениями стола.

Прочие подвижные части станка управляются вручную.

Схема электрическая

Электропитание станком от сети напряжением 380 В передается выключателем, что определяется по включению контрольной лампы на панели управления. Далее нажимают одну из кнопок, которая соответствует скорости вращения электродвигателя 1000 или 1500 мин-1. Пуск двигателей (включая и привод подачи смазочно-охлаждающей жидкости) производится соответствующими магнитными пускателями. Запуск насоса при выключенном двигателе главного привода невозможен. Отключение системы управления производится кнопкой «Стоп». Для надлежащей электробезопасности схема оснащена устройствами аварийного отключения.

Технические характеристики:

  • Габариты вертикально расположенного стола, мм – 195×550.
  • Габариты горизонтально расположенного стола, мм – 260×630.
  • Допустимые перемещения узлов в направлениях пространственных осей Х, Y и Z соответственно, мм – 250;150;290.
  • Крутящий момент, Нм – 145.
  • Наибольшая скорость движения стола при фрезеровании, мм/мин – 935.
  • Мощность главного двигателя, кВт (переключаемая) – 2,3; 1,6.
  • Мощность двигателя привода насосной станции, кВт – 0,12.
  • Габариты, мм – 1150×1100×1600.
  • Масса в сборе (без инструмента), кг, не более – 850…900.

Прочие эксплуатационные параметры приведены в разделах, размещенных выше.

Фрезерный станок ОФ-55: паспорт и характеристики

Фрезерный станок ОФ 55 предназначен для следующих видов работ: фрезерования, сверления, зенкерования, развертывания. На ОФ-55 обрабатываются детали из черных и цветных металлов. Паспорт устройства говорит о возможности обработки внешних и внутренних плоскостей, нарезке пазов и канавок, уступов, шестерней и других сложных деталей.

Основные характеристики

Конструкции ОФ-55, как и его характеристики, разнообразны и подразделяются на несколько категорий:

  • Консольные станки снабжены опорной консолью, на которой расположен стол механизма.
  • Бесконсольные агрегаты, где на статичной станине расположена поверхность, способная двигаться продольно и поперек.
  • Барабанные агрегаты непрерывного вращения.

Консольный вертикально-фрезерный станок UNIVERSAL WM5036 с УЦИ

Особенности моделей

Для горизонтальной консольной модификации передвижение консоли по направляющим стойки является одним из основных движений. На ней находятся стол и салазки. Агрегат снабжен горизонтальным валом и выдвижным хоботом.

Универсальная модификация позволяет задавать поверхности необходимый угол.

Широкоуниверсальный станок снабжен шпиндельной головкой, которая способна поворачиваться в двух направлениях. Это позволяет устанавливать фрезу под необходимым углом к рабочей площади и заготовке.

Вертикальный фрезерный станок ОФ 55 снабжен вертикальным валом, установленным в поворачивающейся головке, закрепленной к стойке.

Вертикальный фрезерный станок ОФ 55

Бесконсольная вертикальная конструкция предназначена для работы с крупными заготовками. Площадь перемещается по настраиваемой станине. По ориентиру стойки движется головка шпинделя.

Горизонтальный бесконсольный агрегат также снабжен столом, который ходит по направляющим станины и шпиндельной головкой, движущейся по направляющим стойки.

Продольно-фрезерные конструкции служат для обработки заготовок крупного размера. На стойках, размещенных по вертикали, закреплена поперечина, на которой установлены фрезерные головки. Во время работы стол движется по ориентиру стоек.

Карусельно-фрезерные агрегаты снабжены торцовыми фрезами, которые требуются для первичной и чистовой обработки заготовок. Стол вращается непрерывно по настройкам станины. По направляющим стойки ходит головка шпинделя.

На барабанно-фрезерном инструменте деталь устанавливается на барабане, который совершает вращательные движения. Головки двигаются по наводящим стойки.

Паспорт установки содержит подробное описание каждой модификации, инструмента и приспособлений, входящих в комплект.

Применение фрезерной установки ОФ-55 широкоуниверсальной модификации

Немецкое устройство FP-1 является прототипом ОФ-55. Как и предшественник, ОФ 55 используется для фрезерования заготовок. При обслуживании с горизонтальным шпинделем задействуют фрезы цилиндрические, фасонные или дисковые. Вертикальному шпинделю можно задать необходимый угол. Здесь используют концевые фрезы, шпоночные и торцовые.

Конструкция снабжена двумя механическими подачами: продольной и поперечной. Первая перемещает поверхность по ориентиру суппорта. Вторая подача задает движение суппорту по направляющим станины.

Электродвигатель обеспечивает работу в двух режимах: 1 тыс. об/мин и 1,5 тыс. об/мин.

Для поступательного движения стола и эксплуатации шпинделя станок снабжен 12 скоростями. Это обеспечивает качественную обработку детали. В зависимости от требуемого результата заготовку можно разместить на основном столе, угловом или универсальном. Заготовки, которым требуется деление, размещаются на круглом столе либо обрабатываются при помощи делительной головки.

В комплект станка входит удобный шкаф с инструментами и другие принадлежности. За дополнительную плату можно приобрести приспособления, которые расширяют возможности функций агрегата.

Функциональность

Расположение вблизи конструкции вибрирующих и тепловых источников может отрицательно повлиять на точность ее эксплуатации. Характеристики ОФ-55 позволяют выполнять на нем следующие функции:

  • центрование;
  • долбление;
  • растачивание;
  • сверление;
  • развертывание;
  • зенкерование;
  • цекование.

Делительные устройства для фрезерных станков

Для машиностроительных предприятий и других механических производств наличие дополнительных приспособлений у ОФ-55 делает его широкоуниверсальным и незаменимым в изготовлении инструментов, деталей, плоскостей и других изделий. Паспорт модели говорит о возможности такого усовершенствования.

Фрезерный станок ОФ 55 отличается экономичной обработкой деталей, благодаря многоуровневому обороту подач и шпинделей. Чаще всего задействован агрегат в инструментальных и механических цехах машиностроительных производств.

Достоинства

У рассматриваемой модели есть несколько преимуществ:

  • Литая станина избавляет рабочую зону от вибрации, чем обеспечивает качественную обработку деталей.
  • Долбежные операции. После установки дополнительных приспособлений на станке можно производить долбление.
  • Небольшие габариты позволяют установить его практически в любом помещении.
  • Классическое управление обеспечивает быстрое освоение агрегата.

12 скоростей шпинделя позволят выбрать наиболее подходящий режим обслуживания.

Видео по теме: Можно ли расточить на ОФ55

Фрезерный станок ОФ-55 технические характеристики и паспорт

Развитое товарное производство просит создание большого станочного парка. Большое внимание оказывается металлообрабатывающим агрегатам, выполняющим точные операции. В советском союзе данное оборудование по большей части закупалось за границей. Впрочем ряд заводов выпускал отечественную продукцию, конкурирующую с заграничными образцами. Можно подчеркнуть станок для фрезеровальных работ ОФ 55.

Оборудование для фрезеровки

Промышленностью выполняется металлорежущие агрегаты, которые делятся на девять групп. В шестую группу входят станки, выполняющие операцию фрезеровки. Они могут обрабатывать поверхности, разные канавки, пазы, зубчатые колеса, шлицы и многое иное. Более широкую информацию имеет руководство по эксплуатированию.

По конструкционным особенностям выделяются станки:

  • постоянно действующие;
  • консольные;
  • бесконсольные.

По осуществляемым операциям оборудование можно поделить на:

  • специальное;
  • общего назначения.

Каждый вид имеет характерные характерности, описание которых имеет паспорт изделия. Для всех механизмов отличительно движение фрезы и подачи, причем подача может относиться к отделываемой детали или фрезе. Также имеет большое значение величина такого параметра, как размер стола. Чтобы облегчить обслуживание агрегатов, их унифицируют.

Станок ОФ-55 в разрезе

Самую большую часть используемого оборудования составляют консольно-фрезерные модели. Консоль, предоставляющая при фрезеровке ряд плюсов, уменьшает жесткость в месте соединения со станиной. Чтобы это не допустить делают больше длину направляющих консоли. Для ремонтных и инструментальных участков налажено производство широкоуниверсальных станков, их назначение небольшая серия или единичное производство. Агрегаты имеют шанс работать с деталью в ручном режиме, применяя винт подачи.

Необходимо не забывать, что до начала работы должна быть тщательно изучена инструкция по эксплуатированию.

Назначение и описание станка

Проектировкой и изготовлением модели ОФ 55 занимался станкостроительный завод «Техника» в городе Владимире, который начал собственные действия с 1935 года. Его конструкторское бюро разработало и запустило в производство во второй половине 60-ых годов XX века станок для фрезеровальных работ ОФ 55, технические свойства которого были на самом высоком уровне, и позволяли делать точные изделия. Текущий год можно считать годом выпуска. Модель уже очень давно не выполняется, впрочем большое качество позволяет даже в наше время использовать их на фирмах.

Этот аппарат собой представляет станок консольно-фрезерного типа. Он считается широкоуниверсальным, и предназначается обрабатывать детали очень точно. Станок для фрезеровальных работ модель ОФ 55 может обрабатывать заготовку фрезами различной формы, применяя два шпинделя. Аппарат может выполнять продолговатые и вертикальные механичные подачи, стоит еще сказать что может выполняться поперечное движение ручным способом.

Всю информацию о назначении, установке, обслуживании и эксплуатации изделия можно получить, прочитав руководство по эксплуатированию станка для фрезеровочных работ ОФ 55. В таблице приведены выборочные технические свойства:

НазваниеЗначение
Размеры, мм1150х1100х1600
Вес, кг900
Стол:
Угловой, мм260х630
Вертикальный, мм195х550
Мотор привода, ВТ1600
Насосный двигатель, Вт120
Шпиндель:
Горизонтальный, оборотов в минуту42…2150
Скорость12
Подачи стола12
Вертикальный, оборотов в минуту55…2450
КонусМорзе 4
Проход:
Стола, мм250
Бабки, мм150
Суппорта, мм290

Полный список данных, а еще кинематическая схема с описанием и набор поставки на станок для фрезеровальных работ ОФ 55 даёт паспорт, входящий в руководство. В документации можно найти схему электропроводки и карту подшипников ОФ 55, которые понадобятся при обслуживании оборудования.

Скачать паспорт (инструкцию по эксплуатированию) станка ОФ-55

Расшифровка названия станка затруднена, из-за отличия от типовой маркировки. В отличии от моделей серийного производства, специальные агрегаты в аббревиатуру включают буквы, которые присваивает завод-производитель. Цифры обозначают ключевой эксплуатационный параметр, в нашем случае ширина стола в сантиметрах.

Характерности станка

Тут нужно отметить станину, полое основание которой считается баком охлаждающей жидкости. Верхняя часть применяется для установки коробки передач, способной передавать шпинделям по 12 скоростей. Внизу станины устанавливают коробку подач для стола, она сообщает на него по 12 самых разных подач. В специализированном отделении размешается электросхема станка для фрезеровочных работ ОФ.

Перемещение детали, продольное и вертикальное, выполняется при помощи суппорта. Для ручного перемещения применяется винт подачи ОФ 55, если перемещение механическое используют коробку передач. Изменяется подача рукоятками, выключение осуществляется при помощи конечных упоров. Исполняя точные работы, используют плитки мерительные и указатель, их ставят в специализированные зажимы. За годы выпуска станка для фрезеровочных работ ОФ 55 было выполнено несколько его модернизаций.

Удобство во время работы достигается применением 2-ух шпинделей, причем вертикальный может менять наклонный угол. Это происходит благодаря его расположению на хоботе, который выдвигается. Идеальные режимы обработки деталей достигаются за счёт возможности менять обороты шпинделей в большом диапазоне.

При частой эксплуатации требуется наблюдать за смазкой подшипников, такую информацию несет карта смазки. Иногда потребуется смазка:

  • непосредственная;
  • картерная;
  • автоматическая.

Можно подчеркнуть следующие преимущества во время работы:

  • обычное управление;
  • небольшие размеры;
  • поглощение вибрации тяжёлым Основанием;
  • возможность делать долбления.

Достать запчасти для фрезеровочных станков ОФ 55 не составляет проблематику. Но применение его в частном хозяйстве затруднено. Профессионалы, в собственных статьях, говорят, что модель имеет отличные свойства, впрочем довольно сложная и стоит дорого.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Похожие статьи

1997 Makino KE-55 Фрезерный станок

В продаже имеется коленная фреза Makino KE-55 1997 года с ЧПУ. Эта машина находится в хорошем состоянии и функционирует должным образом. Я прошел через эту машину чистку и регулярное профилактическое обслуживание. Система смазки промыта и заполнена, шариковые винты смазаны, ремни натянуты и произведена машинная очистка. У этого агрегата есть заводской бак с охлаждающей жидкостью и поддон, которого нет на фото. Это Fanuc Professional Jn, который является контроллером 20FA и отлично работает.Шпиндель имеет скорость 4000 об / мин и очень плавный. Это позволяет выполнять как жесткое нарезание резьбы, так и винтовую интерполяцию. Этот фрезерный станок уникален тем, что вы можете использовать его как обычный станок с маховичками спереди или вы можете использовать встроенное диалоговое программирование в дополнение к загрузке полной программы ЧПУ. Разговорный инструмент очень удобен в использовании и обрабатывает угловое фрезерование, карманы, радиус, расположение отверстий под болты и многое другое. Практически не требуется никакого обучения, чтобы использовать его. Эта машина может выполнять DNC (капельный ЧПУ) через порт RS232 на шкафу управления.

Эта мельница весит 6600 фунтов и имеет очень прочное чугунное основание для максимальной жесткости. Все направляющие имеют коробчатую конструкцию, отшлифованы и закалены ручным способом Turcite. Все автоматически смазывается масляным насосом Showa. Машина построена с увеличенными габаритами и натянутыми шариковинтовой парой для предотвращения воздействия теплового расширения. Стол с Т-образными пазами находится в отличном состоянии, на нем нет следов сверла или фрезерования.

У меня есть все оригиналы руководств (большая стопка) и даже оригинал отчета о проверке этой машины, когда она была отправлена.Это очень качественный фрезерный станок, который нечасто попадает в продажу. Они были очень дорогими, когда они были новыми, и поэтому их не так часто можно найти.

Вертикальная коленная фреза с ЧПУ Makino KE55;

Fanuc ProJN Control

Стол 31,50 ″ x 14,75 ″, 550 фунтов. Вместимость

8 л.с., шпиндель CAT 40

4000 об / мин Макс.

Нарезание резьбы с жесткой рамой

Ход: 21,625 ″ X, 12,625 ″ Y, 13,75 ″ Z

Скорость подачи X, Y и Z: 197 дюймов в минуту Макс.

Быстрая скорость перемещения: 472 дюймов в минуту по осям X и Y, 197 дюймов в минуту Z

Это машина на условиях FOB Нью-Берлин, Висконсин.Покупатель несет ответственность за все перевозки, и я помогу всем, чем смогу. Я уложу на поддоны и отправлю эту машину грузом, пожалуйста, запросите расценки. Также доступен местный трансфер. Мельница включена и доступна для тестирования в моем магазине в любое время. Приветствуются личные осмотры. Это доступно для немедленной продажи.

НОВИНКА: Фрезерный станок PEMA CM 55

Усовершенствованный фрезерный станок PEMA CM 55 повышает эффективность и качество сварки, но также снижает количество дефектов.Станок - идеальное решение для фрезерования круговых швов и вскрытия корней в толстых стенах.

  • На 55% меньше сварочных работ
  • 15 ч Экономия времени
  • 70% Снижение дефектности


PEMA CM 55 - это современный фрезерный станок для обработки кольцевых швов. Новое нововведение значительно повышает качество и эффективность сварки, а также упрощает процесс фрезерования.Кроме того, функции, включенные в PEMA CM 55, специально разработаны для уменьшения количества дефектов.

- Обладая возможностью эффективного и точного фрезерования, CM 55 гарантирует революционное качество кольцевых швов. «Это новое нововведение позволяет получать невиданные ранее статистические данные», - говорит Теему Толонен, менеджер по приложениям, Pemamek Ltd.

. Фрезерный станок

PEMA CM 55 оснащен точками подъема, обеспечивающими легкое перемещение. Основная рама поддерживается и выравнивается с помощью гидравлических опор.

Инновационное фрезерование Pemamek обеспечивает точную подготовку канавок и раскрытие корня даже в толстых стенках. Глубина фрезерования может достигать 140 мм при обеспечении мощности шпинделя 55 кВт . Контроль глубины оснащен высокоточным сервоприводом и датчиком обратной связи.

Подробнее о PEMA CM 55.

За дополнительной информацией обращайтесь:

Для СМИ: Эмилия Вуорела, координатор по маркетинговым коммуникациям, Эмилия[email protected]

Вопросы по продажам: Маркус Ритала, директор по продажам в Европе, [email protected]

Теги:

Bernardo фрезерный станок сверлильный станок FM 55 HSV вкл. 3-осевой цифровой дисплей онлайн

Сверлильно-фрезерный станок FM 55 HSV отличается прочной конструкцией и практичностью.По-настоящему универсальной эту модель делает стандартное оборудование, которое включает в себя все основные аксессуары, такие как 3-осевое считывание положения, подача стола, подъемный двигатель, центральная смазка, устройство подачи охлаждающей жидкости, светодиодное рабочее освещение, чугунная подставка с канавкой для охлаждающей жидкости и меры безопасности в соответствии с CE-стандарты.

Характеристики Фрезерный станок Bernardo сверлильный станок FM 55 HSV вкл. 3-осевой цифровой дисплей
  • Серийно с автоматической подачей шпинделя и устройством нарезания резьбы
  • Автоматическая подача стола с быстрой подачей для быстрой регулировки стола по оси x
  • Прочная станина из серого чугуна, исключающая вибрации
  • В комплекте с цифровым отсчетом по всем трем осям для повышения производительности
  • Двухскоростной двигатель с 12 настройками скорости (75-3200 об / мин)
  • Широкий спектр применения, например, фрезерование горизонтальных пазов, торцевое фрезерование, расточка
  • Головка фрезы наклоняется в обе стороны для углового растачивания, фрезерования скосов и т. Д.
  • Подъемный двигатель для удобной регулировки высоты фрезерной головки
  • Направляющая «ласточкин хвост» по осям x, y и z, регулируемая с помощью планок
  • Направляющая головки шестерни «ласточкин хвост» для максимальной устойчивости
  • Ручная централизованная смазка всех направляющих

Стандартные принадлежности Bernardo фрезерный станок сверлильный станок FM 55 HSV вкл. 3-осевой цифровой дисплей
  • 3-осевой цифровой считыватель i200 с ЖК-дисплеем
  • Бесключевой сверлильный патрон 3-16 мм / B 16
  • Держатель сверлильного патрона MK 4 - B 16
  • Тяговое дышло M 16
  • Гильза для конического сверла Морзе MT 4/3
  • Держатель концевой фрезы с коническим корпусом MT 4/27 мм
  • Автоматическая подача шпинделя
  • Защитная крышка, регулируемая по высоте
  • Двигатель подъема фрезерной головки
  • Центральная смазка
  • Приводная подача по оси X AL 450 D
  • Светодиодный светильник для машин
  • Цифровая индикация хода шпинделя
  • Устройство для нарезания резьбы
  • Стальная крышка
  • Устройство охлаждающей жидкости
  • Масштаб продольный
  • Стойка чугунная с канавкой для СОЖ
  • Инструменты

Технические характеристики фрезерный станок Bernardo сверлильный станок FM 55 HSV вкл.3-осевой цифровой дисплей

Диаметр сверления в стали

32 мм

Диаметр сверления в чугуне

40 мм

Фрезерная головка макс.

80 мм

Расстояние от шпинделя до колонны

220 мм

Скорость шпинделя

(12) 75 - 3200 об / мин

Конус шпинделя

MT 4

Ход шпинделя

120 мм

Подача шпинделя

(3) 0,10 / 0,18 / 0,26 мм / об.

Размер стола

800 x 240 мм

Путешествие (х / у)

420/200 мм

Наклоняемая головка мельницы

От -60 ° до + 60 °

Расстояние шпинделя до стола

95 - 485 мм

Регулировка высоты фрезерной головки

390 мм

Размер Т-образного паза

14 мм

Подъемный двигатель

90 Вт

Выходная мощность двигателя S1 100%

1,1 / 1,5 кВт (400 В)

Потребляемая мощность двигателя S6 40%

1,5 / 2,2 кВт (400 В)

Размеры машины (Ш x Г x В) *

1270 х 960 х 2120 мм

Вес ок.

447 кг

Фрезерование | Pemamek

  • Континент Пожалуйста, выберите continentAfricaAsiaEuropeMiddle EastNorth AmericaRussiaSouth AmericaOceania

  • Страна Выберите countryAustriaBelgiumBulgariaCroatiaCzechDenmarkEstoniaFinlandFranceGermanyGreeceHungaryIcelandIrelandItalyLatviaLithuaniaLuxemburgNetherlandsNorgePolandPortugalRomaniaSlovakSloveniaSpainSwedenSwitzerlandTurkeyUnited Королевство

  • Страна Выберите countryIndiaAsia Другое

  • Контактное лицо:

    Киммо Руотту

    Региональный директор по продажам, IWE

    Звоните: +358 40 560 0661

    Отправить по электронной почте: имя[email protected]

  • Ваш местный контакт:

    Тейо Сумманен

    Региональный менеджер по продажам, Западная Европа

    Звоните: +358 50 309 8404

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Киммо Руотту

    Региональный директор по продажам, IWE

    Звоните: +358 40 560 0661

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Самуэль Карьялайнен

    Региональный менеджер по продажам

    Звоните: +358 40700 1060

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Тейо Сумманен

    Региональный менеджер по продажам, Западная Европа

    Звоните: +358 50 309 8404

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Оливер Декер

    Директор по продажам, Pemamek GmbH

    Звоните: +49 173 74 94 709

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправить электронное письмо: [email protected]

  • Контактное лицо в вашем регионе:

    Киммо Руотту

    Региональный директор по продажам, IWE

    Звоните: +358 40 560 0661

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Тейо Сумманен

    Региональный менеджер по продажам, Западная Европа

    Звоните: +358 50 309 8404

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Тейо Сумманен

    Региональный менеджер по продажам, Западная Европа

    Звоните: +358 50 309 8404

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправить электронное письмо: [email protected]

  • Контактное лицо в вашем регионе:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправить электронное письмо: имя[email protected]

  • Контактное лицо в вашем регионе:

    Тейо Сумманен

    Региональный менеджер по продажам, Западная Европа

    Звоните: +358 50 309 8404

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Тейо Сумманен

    Региональный менеджер по продажам, Западная Европа

    Звоните: +358 50 309 8404

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Киммо Руотту

    Региональный директор по продажам, IWE

    Звоните: +358 40 560 0661

    Отправить электронное письмо: [email protected]

  • Контактное лицо в вашем регионе:

    Ян Хшановский

    Региональный менеджер по продажам, Польша

    Звоните: +48 698 638 804

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Тейо Сумманен

    Региональный менеджер по продажам, Западная Европа

    Звоните: +358 50 309 8404

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправить электронное письмо: [email protected]

  • Контактное лицо в вашем регионе:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправить электронное письмо: имя[email protected]

  • Контактное лицо в вашем регионе:

    Теему Толонен

    Менеджер по приложениям, ветроэнергетика / перерабатывающая промышленность

    Звоните: +358 40847 1545

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Киммо Руотту

    Региональный директор по продажам, IWE

    Звоните: +358 40 560 0661

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Киммо Руотту

    Региональный директор по продажам, IWE

    Звоните: +358 40 560 0661

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Мика Нихти

    Региональный менеджер по продажам, Восточная Европа

    Звоните: +358 50 350 6961

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Тейо Сумманен

    Региональный менеджер по продажам, Западная Европа

    Звоните: +358 50 309 8404

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Юкка Рантала

    Вице-президент по ключевым клиентам

    Звоните: +358 40703 6176

    Отправить электронное письмо: имя[email protected]

    Ваш местный контакт:

    Яакко Хейконен

    Генеральный директор

    Звоните: +358 50 596 6941

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Юкка Рантала

    Вице-президент по ключевым клиентам

    Звоните: +358 40703 6176

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Тимо Тынккинен

    Директор по технологиям

    Звоните: +358 500 537 329

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Юкка Рантала

    Вице-президент по ключевым клиентам

    Звоните: +358 40703 6176

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Майкл Белл

    Директор по продажам

    Звоните: 1-513-206-0807

    Отправьте электронное письмо: [email protected]

    Юкка Рантала

    Вице-президент по ключевым клиентам

    Звоните: 00358 40703 6176

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Дмитрий Трофимов

    Директор, Россия и СНГ

    Звоните: +358 50 361 7978

    Отправьте электронное письмо: [email protected]

  • Ваш местный контакт:

    Ярмо Пехконен

    Региональный директор по продажам в Южной Америке

    Звоните: +55119 9602 3993

    Отправить электронное письмо: имя[email protected]

  • Ваш местный контакт:

    Юкка Рантала

    Вице-президент по ключевым клиентам

    Звоните: +358 40703 6176

    Отправить электронное письмо: [email protected]

  • 1997 MAKINO KE-55 CNC 3-осевая вертикальная фрезерная обработка

    1997 MAKINO KE-55

    Доступен для покупки этот коленный завод Makino KE-55 1997 года с ЧПУ. Эта машина находится в отличном состоянии и имеет надлежащие возможности.Я испытал на себе чистку этой машины и выполнение обычных сдерживающих средств. Каркас для смазки был промыт и заполнен, шариковые винтовые пары смазать смазкой, ремни натянуты и произведена машинная очистка. Этот агрегат имеет заводской бак охлаждающей жидкости и отстойник, это просто не предусмотрено. Это Fanuc Professional Jn, который представляет собой контроллер 20FA и отлично работает. Вал имеет скорость 4000 об / мин и очень гладкий. Это позволяет выполнять нарезание резьбы без изгиба так же, как и ввод по спирали. Этот завод является единственным в своем роде в том смысле, что вы можете использовать его как традиционный станок с маховичками на передней панели, или вы можете использовать встроенное диалоговое программирование, несмотря на сложение полной программы ЧПУ.Разговорный язык очень прост для понимания и обрабатывает края, карманы, пролеты, примеры открывания толчков и многое другое. Практически не требуется какой-либо подготовки для его использования. Эта машина оборудована для DNC (dribble cnc) через порт RS232 на бюро управления.

    Эта фабрика весит 6500 фунтов и имеет прочную металлическую основу для максимальной несгибаемости. Каждый из слайдов имеет конфигурацию корпуса, отшлифованную и затвердевшую, как будто вручную царапают Turcite.Все естественным образом смазывается сифоном для масла Showa. В машине используются шариковые винтовые пары большего размера, чем обычно, с натяжением, чтобы выдерживать воздействие тепла. Стол с Т-образным открыванием находится в исключительном состоянии, на нем нет сверла или заводских штампов.

    У меня есть все первые руководства (обширный стек) и даже первый отчет о проверке этой машины, когда она была отправлена. Это исключительно превосходная обрабатывающая машина, которую нельзя покупать регулярно. Они были чрезмерно дорогими, когда были новыми, поэтому их необычно обнаружить.

    Заголовок обзора $ 19 000,00

    • Стоимость - 9,2 / 10
    • Стиль - 6,8 / 10
    • Крышка - 9,6 / 10
    • Дизайн - 7,4 / 10

    8,3 / 10

    ЦЕНА И ПОДРОБНАЯ ИНФОРМАЦИЯ

    • Ход по оси X 32 ″
    • Ход по оси Y 20 ″
    • Ход по оси Z 24 ″
    • 220 В, 3 фазы
    • Вес Приблизительно 6800 фунтов
    • Ход пиноли 5 ″
    • Центурион 6 органов управления с флэш-накопителем
    • Конус NMTB-30

    Просмотры сообщений: 444

    Сверлильные и фрезерные станки FM 55 HSV Vario вкл.3-осевой цифровой дисплей

    Законодательный декрет № 196/2003,

    Арт. 7 - Право доступа к персональным данным и другие права

    1. Вы имеете право получить подтверждение существования личных данных о нем, даже если они еще не зарегистрированы, и их сообщения в понятной форме.

    2. Вы имеете право на получение информации:

    а) происхождение персональных данных;

    б) цели и методы лечения;

    в) логика, применяемая при лечении с помощью электронных средств;

    d) личность владельца, управляющего и представителя, назначенного в соответствии с пунктом 2 статьи 5;

    e) субъекты или категории субъектов, которым могут быть переданы личные данные или которые могут узнать о них в качестве назначенного представителя в государстве, менеджеров или агентов.

    Лицом, ответственным за обработку персональных данных, является Компания Krollit di Sandra Gaspar

    Лицом, ответственным за обработку персональных данных, является г-жа Сандра Гаспар, онлайн-продавец

    3. Вы имеете право:

    a) обновление, исправление или, если интересно, интеграция данных;

    b) аннулирование, анонимность или блокирование данных, обрабатываемых незаконно, включая данные, которые не нужно хранить для целей, для которых данные были собраны или впоследствии обработаны;

    c) подтверждение того, что операции, указанные в письмах a) и b), были уведомлены, в том числе в отношении их содержания, тем, кому данные были переданы или распространены, если это требование не является невозможным или предполагает использование средств, явно несоразмерных защищенное право.

    4. Вы имеете право на возражение, полностью или частично:

    a) на законных основаниях обработка личных данных, касающихся его, даже в объеме сбора;

    b) на обработку персональных данных для целей рассылки рекламных материалов или прямых продаж, а также для проведения маркетинговых исследований или коммерческих коммуникаций.

    DMG Mori 5-осевой фрезерный станок серии HSC 55 Linear, मशीन्स - Dmg Mori India Private Limited, Дели


    О компании

    Год основания 1870

    Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

    Характер бизнеса Производитель

    Количество сотрудников от 1001 до 2000 человек

    Годовой оборот 50-100 крор

    Участник IndiaMART с августа 2014 г.

    GST07AABCD0003E1ZL

    Мир станков глобализировался. Для решения и преодоления трудностей необходимы прочные союзы. Мы объединяем наши ресурсы, чтобы получить общие преимущества в эффективности.

    «Сочетание передовых технологий и сильной сети продаж и обслуживания создает преимущества эффективности для всех».
    Д-р Масахико Мори,
    Президент DMG MORI COMPANY LIMITED
    «Объединившись в компанию Global One, мы сможем работать еще более эффективно и результативно. Мы можем извлечь выгоду из культурного разнообразия».
    Г-н Кристиан Тонес,
    Председатель DMG MORI AKTIENGESELLSCHAFT
    Крепкое партнерство
    Объединяя деятельность по продажам и обслуживанию, DMG MORI предлагает широкий ассортимент продукции и уникальное присутствие на рынке.Сотрудничество распространяется на продажи и все технические услуги, такие как обслуживание клиентов, учебные курсы и техническая поддержка. Более 7400 сотрудников готовы помочь нашим клиентам в 164 национальных и международных центрах продаж и обслуживания в 76 странах.

    Вместе успешны для наших клиентов. DMG MORI объединяет немецкие и японские традиции, точность и технологическое лидерство в станкостроении. В основе DMG MORI лежит сочетание 68-летнего инженерного мастерства Мори Сэйки и 148-летнего опыта GILDEMEISTER.

    Инновационные и основанные на решениях с новыми технологиями. DMG MORI, один из лидеров отрасли в области инноваций, постоянно разрабатывает передовые продукты. Благодаря объединенному инновационному потенциалу DMG MORI оптимизирует свой портфель продуктов и услуг и устанавливает технологические стандарты.

    Глобальное присутствие для наших клиентов. DMG MORI поддерживает вас на местном уровне по всему миру с помощью 159 центров продаж и обслуживания.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
