Фрезерный станок принцип работы: Принцип работы фрезерного станка с ЧПУ

alexxlab | 25.03.1991 | 0 | Фрезерный

Содержание

Принцип работы фрезерного станка. Принцип работы копировально-фрезерного станка «Дупликарвер». Принцип работы фрезерных станков

Фрезерные станки относятся к группе металлорежущих станков и представляют собой универсальное оборудование, оснащенное фрезой – многолезвийным режущим инструментом. Применяются для обработки различных поверхностей заготовок.

Принцип работы универсально-фрезерного станка

Универсально-фрезерный станок обладает расположенным по горизонтали шпинделем и используется в обработке фрезерованием различных поверхностей на деталях с малым весом и небольших размеров в условиях серийного и единичного производства. Обработка производится дисковыми, цилиндрическими, концевыми, угловыми, торцовыми, фасонными фрезами.

На таком станке есть возможность обработки горизонтальных и вертикальных винтовых и фасонных поверхностей, углов и пазов. Фрезерование деталей, которые требуют винтового движения либо периодического деления, производят с применением специальных делительных приборов.
На станине установлены все главные станочные узлы.

В середине станины располагается коробка скоростей и шпиндельный узел. В качестве поддержания оправки с фрезой выступает хобот с подвесками (также называемыми серьгами).
По направляющим, расположенным по вертикали станины передвигается консоль, которая несет коробку подач. По консольным направляющим в поперечном направлении передвигаются салазки с устройством для поворота, несущее продольный стол и дающее возможность вертеть стол вокруг оси по вертикали на 45° по обеим сторонам, благодаря этой функции стол может передвигаться в плоскости по горизонтали под разными углами к шпиндельной оси. Крутящий момент от мотора с помощью коробки передач подается на шпиндель — полый вал вверху станины.

В торец шпинделя, находящийся в передней части, помещается оправка и фиксируется штревелем — стержнем, который закреплен в шпинделе. Оправка — это стержень, имеющий посадочное коническое место-конус Морзе, который воспринимает вращение; на оправку надевается фреза и закрепляющие её кольца, зажимающиеся гайкой.

Копировально-фрезерный станок по дереву

Многие детали и элементы мебели и других изделий требуют фигурного исполнения, высокой точности и аккуратности, при этом порой важно обеспечивать абсолютное совпадение выполненных линий в целом тираже изделий. Вручную добиться такого эффекта практически невозможно. На помощь здесь приходит копировально-фрезерный станок. Бесспорный плюс данного агрегата в том, что при простом своем устройстве он выполняет невероятно сложные узоры. А также он просто незаменим при сверлении отверстий под определенные элементы, сюда относится изготовление отверстий под замки и ручки, создание рамок для зеркал, выполнение многих других работ и элементов. Компания «ЛТТ» реализует копировально-фрезерное оборудование от передовых мировых производителей, поэтому мы убеждены в качестве и эффективности продукции.

Принцип работы копировально-фрезерного станка
Для того, чтобы все детали, заготовки и изделия получались идентичными, копировально-фрезерный станок по дереву использует в своей работе шаблоны. Эти шаблоны представляют собой объемные образцы, которые могут быть деревянными, пластмассовыми и т.д. Для обеспечения высокой точности проведения работ применяются вакуумное прижимание заготовки, автоматическая подача шаблона. В результате идеального копирования контуров шаблона получаются одинаковые готовые детали со сложными линиями и отверстиями разных форм.

Подразделение по типам

Копировально-фрезерный станок может быть либо с верхним расположением шпинделя, либо с нижним расположением. Каждый из этих вариантов имеет свои преимущества.

Существуют станки модельного и карусельного типа. Карусельный копировально-фрезерный станок по дереву позволяет формировать столешницы, сиденья стульев. С помощью такого агрегата возможно также выполнение изогнутых ножек столов и стульев.

Роль в промышленности

Станки этого типа на многих предприятиях незаменимы, поскольку они позволяют производить детали и изделия большими тиражами, обеспечивая при этом высокую скорость обработки и выпуска каждого элемента.

Фрезерный станок

Фрезерный станок относится к группе металлорежущих станков, классифицируемых по виду обработки изделий. Подобные инструменты предназначены для вытачивания плоских и фасонных поверхностей, зубчатых колес и тел вращения.
Принцип работы фрезерного станка прост: закрепленный в шпинделе режущий инструмент совершает вращательное движение. Одновременно заготовка, закрепленная на столе, подается прямолинейно или криволинейно.

Управляются фрезерные станки оператором, системой ЧПУ или специальным автоматом.
Главным движением фрезерного станка является вращение фрезы. При этом перемещение заготовки второстепенно относительно рабочего инструмента. Вспомогательные движения (настройка механизма, управление станком, закрепление и освобождение заготовки, подвод и отвод инструментов, передвижение приборов, предназначенных для автоматического контроля размеров и т.д.) необходимы для подготовки и организации процесса резания. Вспомогательные операции можно выполнять вручную, так и автоматически. Фрезерные станки-автоматы предоставляют возможность практически полностью автоматизировать определенную последовательность технологических этапов обработки.

Фрезерные станки подразделяются на несколько видов в зависимости от принципа действия и конструкционных особенностей. Так, инструменты для обработки металла бывают универсальные (с поворотным столом) и консольные горизонтально-фрезерные. Широкоуниверсальные фрезерные станки имеют дополнительные опции. Широкоуниверсальные инструментальные станки отличаются вертикальной рабочей плоскостью основного стола, а также поперечным движением шпиндельных узлов. Бесконсольные фрезерные станки также называются аппаратами с крестовым столом. Бывают копировально-фрезерные станки, карусельно-фрезерные и барабанно-фрезерные.

Таким образом, совокупность особенностей рабочих инструментов фрезеровщиков позволяет предполагать, что промышленные станки и аппарата практически не ограничивают возможности современных инженеров-технологов. При этом фрезерные станки – один из главных инструментов создания металлоизделий и металлоконструкций любой сложности.

Преимущества фрезерования

Современный фрезерный станок независимо от модификации позволяет добиваться невероятных результатов при обработке металлических заготовок. Более того современное фрезерование подразумевает внедрение автоматики и программирования оборудования, что позволяет управлять ним (полностью или частично) посредством вычислительных машин. Таким образом, достигается высокое качество обработки, а так же многофункциональность. Модернизированный фрезерный станок «умеет» резать, сверлить, пилить, а так же протачивать любые заготовки, что позволяет на выходе получать готовую деталь, не нуждающуюся в дополнительной обработке.
Фрезерная обработка уже долгое время является основным способом механической обработки деталей. В процессе разнохарактерных операций производится черновая, чистовая и получистовая обработка чугунных, стальных заготовок, элементов из цветных металлов и пластмасс.

Принципы работы фрезерных станков

Все фрезерные станки, несмотря на разнообразие моделей на современном рынке металлообрабатывающих деталей имеют общие функциональные принципы:

    Элементы металлических заготовок обрабатываются при помощи фрезы, которая закрепляется в шпинделе фрезерного станка. Именно посредством фрезы выполняется главное вращательное движение, а заготовка, закрепленная на столе, в свою очередь движется прямолинейно или криволинейно.
    Кроме того, на фрезерном станке осуществляются вспомогательные движения, связанные с его управлением, наладкой и работой. Главная функция таких движений направлена на подготовку процесса резания. Если фрезеровочные операции выполняются на станках-автоматах, то выполнение вспомогательных движений происходит в автоматическом режиме.
    Существует возможность выполнения фрезерной обработки и в горизонтальном, и в вертикальном положениях.

Принцип работы копировально-фрезерного станка «Дупликарвер»

Если вы когда–либо видели как изготавливаются дубликаты ключей, то вам должен быть понятен основной принцип работы станка «Дупликарвер». При помощи щупа мастер обводит контур оригинального ключа и тот же контур автоматически воспроизводится на заготовке нового ключа. Мастеру остается лишь отполировать новый ключ.
В целом «Дупликарвер» работает по аналогичному принципу. С помощью щупа вы обводите контуры оригинальной скульптуры, а фрезер воспроизводит ее копию из установленной рядом деревянной заготовки. Конструкция станка позволяет вам работать не только с плоскими, но и сложными объемными фигурами.

«Дупликарвер» — это один из немногих недорогих копировально-фрезерных станков, предназначенных для производства точных скульптурных копий. Освоение работы не займет много времени. Станок предназначен как для профессиональных резчиков по дереву, так и для любителей и начинающих мастеров. Дупликарвер используется в реставрационных и сувенирных мастерских, в группах технического творчества, на уроках труда в школах и специальных учебных заведениях.

Объемно-копировальный станок «Дупликарвер» великолепно подходит для изготовления фигур путем копирования копий ваших оригинальных работ.
Вы сможете добиваться необходимой точности копии путем использования различных фрез и щупов.

Опытные пользователи смогут не просто вырезать формы, приближенные к оригиналу, а делать по-настоящему точные модели. Таким образом, чем дольше вы будете работать на станке, осваивать приемы работы на нем и оттачивать свое мастерство, тем точнее и качественнее будут ваши копии.

Принцип работы фрезерных станков

Обработка элементов металлических заготовок (тела вращения, поверхности, зубчатые колеса), а также заготовок из других материалов производится при помощи закрепленной в шпинделе станка фрезы. Главное вращательное движение осуществляет именно фреза, а движение подачи (прямолинейное или криволинейное) — заготовка, которая крепится на столе.

Кроме главного движения производятся также вспомогательные движения, связанные с настройкой станка, управлением его работой. Их основная функция заключается в подготовке процесса резания. Автоматически вспомогательные движения осуществляются на станках-автоматах.

Обработка отверстий может проводиться как в горизонтальном, так и в вертикальном положении. Кроме того, по направлению вращения фрезы различают также попутную или встречную обработку.
Кроме того, широкое распространение находят такие станки, как:

    бесконсольные фрезерные станки;
    станки, оснащенные передвижным порталом;
    универсальные инструментальные станки широкого профиля — с вертикальной рабочей поверхностью основного стола и поперечным движением шпиндельных узлов.

Фрезерные станки — универсальный инструмент с многолезвийным режущим инструментом — фрезой; главное движение — вращение фрезы. Шпиндель, несущий фрезу, вертикален, но его во многих случаях можно устанавливать под углом к заготовке. Движение стола, осуществляемое вручную или с помощью механического привода, точно контролируется по градуированным лимбам на ходовых винтах и по прецизионным шкалам с оптическим увеличением.
Фрезерная оправка (вал, несущий фрезу) горизонтальна. Стол, на котором закрепляется обрабатываемая деталь с необходимой оснасткой, может быть либо «простым», т.е. с перемещением по трем осям, либо универсальным, т.е. допускающим и угловые повороты.

              Принцип работы фрезерного станка
Основным во фрезерных станках является вращение фрезы – движение резания. Шпиндель, на котором закреплена фреза, во многих случаях может устанавливаться под углом к заготовке. А движение подачи делает заготовка, закрепленная на специальном столе. Стол может быть либо стандартным – перемещение только по трем осям, либо универсальным с возможностью угловых поворотов. Управление столом может быть ручным, автоматизированным или осуществляться при помощи системы ЧПУ.

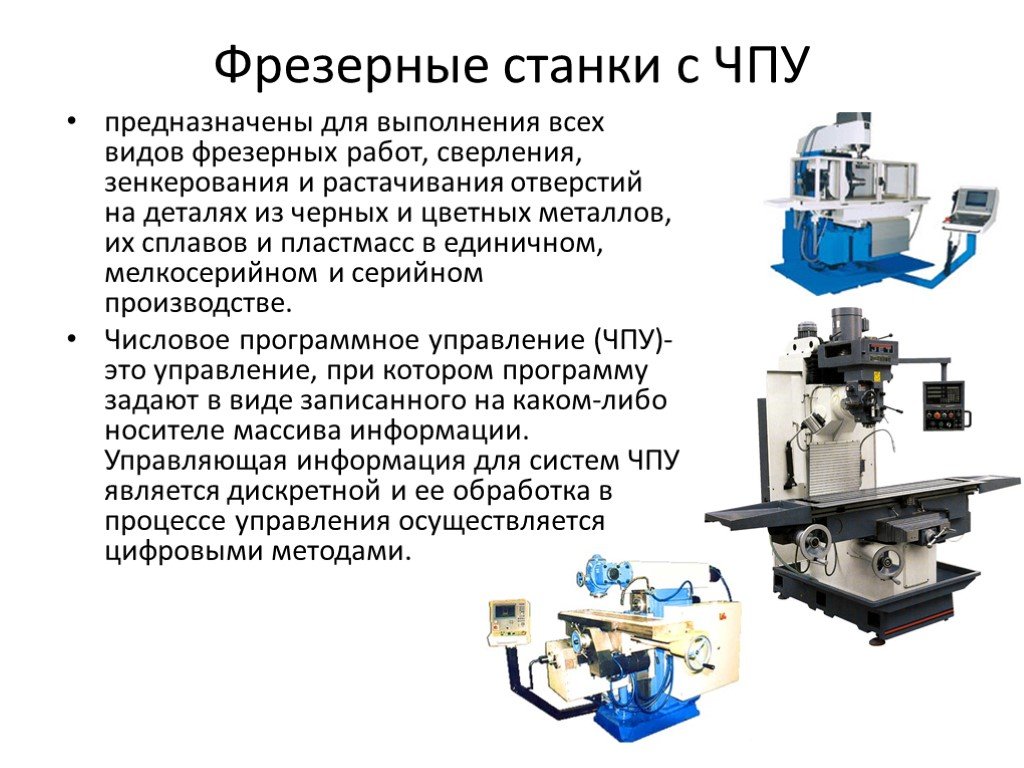

                                                                                   Фрезерные станки с ЧПУ

На фрезерных станках с ЧПУ предусматривается автоматическое управление перемещением стола и скоростью шпинделя. В некоторых случаях сам шпиндель устанавливается на салазках, допускающих его независимое перемещение в осевом или вертикальном направлении. Фрезерный станок с ЧПУ такого типа позволяет серийно и с высокой точностью обрабатывать трехмерные поверхности, например, лопастей воздушных винтов и лопаток турбин.

Копировально-фрезерные станки обрабатывают сложные криволинейные поверхности, например, пуансонов и матриц для штампования листового металла, форм для литья под давлением и экструдирования. Индикаторный щуп проходит по фигурному профилю копира, а рабочая фреза передает этот профиль обрабатываемой детали.

                                                                                Классификация фрезерных станков

В зависимости от вида обработки фрезерные станки разделяются на девять групп. В свою очередь, каждая группа делится на девять подгрупп, представляющих фрезерные станки по их типам.
Наиболее распространенными типами являются горизонтальные, универсальные и вертикальные фрезерные станки.

Горизонтальные консольно — фрезерные станкиГоризонтально фрезерные станки имеют горизонтально расположенный, не меняющий своего места шпиндель. Стол может переме-шаться перпендикулярно к оси шпинделя в горизонтальном и вертикальном направлениях и вдоль оси, параллельной ей.

Универсальные консольно — фрезерные станкиУниверсальные консольно — фрезерные станки отличаются от горизонтальных тем, что имеют стол, который может поворачиваться на требуемый угол.

Вертикальные консольно — фрезерные станки
Вертикальные консольно-фрезерные станки имеют вертикально расположенный шпиндель, перемещающийся вертикально и в некоторых моделях поворачивающийся. Стол может перемещаться в горизонтальном направлении перпенди-кулярно к оси шпинделя и в вертикальном направлении.

Широкоуниверсальные консольно — фрезерные станкиВ отличие от универсальных станков имеют помимо основного горизонтального шпинделя приставную головку со шпинделем, поворачивающимся вокруг вертикальной и горизонтальной осей.

Бесконсольно — фрезерные станки
Имеют шпиндель, расположенный вертикально и перемещающийся в этом направлении. Стол перемещается только в продольном и поперечном направлениях.

Продольно — фрезерные станкиИмеют стол, который может перемещаться только в продольном направлении по направляющим поверхностям станины. Вертикальные и поперечные перемещения получают шпиндельные бабки и шпиндели. Могут иметь, до двух вертикальных и до двух горизонтальных шпинделей при одно- и двухстоечном исполнениях.

Объемно — фрезерные станкиПо принципу действия делятся на станки прямого и следящею копирования, осуществляемого путем ощупывания модели копировальным пальнем, а также программного управления, работающие одновременно и непрерывно по трем взаимно перпендикулярным координатам.

Фрезерные станки непрерывного действияНепрерывного действия (карусельные) имеют вертикально расположенный шпиндель (шпиндели), установочно перемещающиеся по вертикали, и круглый стол, который может непрерывно вращаться со скоростью рабочей подачи, закрепление и обработка заготовок многопозиционные. Примером может служить станок модели 6А23 с диаметром стола

Шпоночно — фрезерные станкиИмеют вертикальный шпиндель, осуществляющий вращательное и одновременно с ним планетарное движение. Диаметр планетарного движения может изменяться в соответствии с заданной шириной шпоночного гнезда. Стол перемещается возвратно-поступательно в продольном направлении. Рабочий цикл автоматизирован. Примерами этих станков могут быть станки моделей 6Д91, 6Д92 и т. д.


Фрезерный станок: конструкция, характеристики, модели

Главная » Станки » Фрезерные » Что нужно учитывать при покупке фрезерного станка?

На чтение 5 мин

Содержание

  1. Краткое описание оборудования
  2. Конструкция и принцип работы
  3. Технические характеристики
  4. Классификация
  5. Отличия обычных станков от оборудованных системой ЧПУ
  6. Принципы выбора
  7. Преимущества
  8. Стоимость
  9. Технология изготовления

Если человек желает открыть своё производство, связанное с металлообработкой, ему необходимо подготовить помещение и инструменты. Чтобы развиваться, необходимо приобрести специализированное оборудование. Фрезерный станок считается одним из важнейших видов оборудования, применяемых в металлообработке.

Работа на оборудовании

Краткое описание оборудования

Фрезеровочный станок — универсальное оборудование, с помощью которого можно обрабатывать заготовки из дерева, металла и пластика. Рабочая часть устройства — фреза. После запуска двигателя она начинает вращение с заданной скоростью. Её можно изменять, если на двигателе установлен переключатель мощности. При соприкосновении с заготовкой, закреплённой в зажимах, фреза снимает слои металла до тех пор, пока не получится необходимая форма детали.

При использовании станка заменяются фрезы. С их помощью не только снимается лишний слой стали, но и проделываются отверстия в металлических заготовках. Диаметр зависит от размера фрезы.

Конструкция и принцип работы

Станки по металлу состоят из нескольких ключевых элементов. Конструкция станка для фрезерования:

  1. Корпус. Основной элемент оборудования. Его ещё называют станиной. Задачи станины — удержание остальных деталей конструкции и подвижных механизмов. Она должна быть массивной, чтобы не двигаться при включении электродвигателя и его дальнейшей работы.
  2. Шпиндель. Передаёт вращательное усилие на фрезу.
  3. Патрон для зажима фрез.
  4. Электродвигатель.
  5. Направляющие. По ним передвигается шпиндель. Также направляющие могут устанавливаться на рабочем столе, чтобы можно было перемещать заготовку во время работы.
  6. Рабочая поверхность. Оборудуется зажимами, которые предназначены для закрепления заготовки во время работы фрезы.

При выборе оборудования для фрезерования важно учитывать тот момент, что поверхность металлической заготовки будет сильно разогреваться при вращении фрезы. Чтобы не испортить заготовку и рабочую часть станка, необходимо выбирать оборудование с охлаждением.

Технические характеристики

При выборе фрезеровочного станка по металлу нужно учитывать его технические параметры. Характеристики оборудования, на которые нужно обратить внимание:

  1. Габариты станины и рабочей поверхности для закрепления заготовок.
  2. Мощность двигателя. Чем тверже будет обрабатываться материал, тем мощнее нужен двигатель.
  3. Наличие охлаждения.
  4. Скорость вращения шпинделя.
  5. Возможность изменение скоростей электродвигателя.
  6. Наличие дополнительных функций.

Также важно учитывать размер патрона для зажима фрез. Чем больше диаметров можно использовать, тем универсальнее становится оборудование.

Патрон для фрезера

Классификация

Виды оборудования:

  1. Горизонтально- и вертикально-фрезерные. Они комплектуются специальным рабочими поверхностями, у которых можно менять угол расположения.
  2. Бесконсольные вертикальные.
  3. Продольные. Конструкция таких станков имеет две стойки.
  4. Барабанные и карусельные.
  5. Копировальные.
  6. Шпоночные.
  7. Для обработки торцевых поверхностей.
  8. Специализированные.

Продаются станки для выполнения одной задачи и многофункциональные машины. Ко второму типу относятся сверлильно-фрезерные станки. Применяются для сверления заготовок и изменения их форм.

Отличия обычных станков от оборудованных системой ЧПУ

Существует оборудование, которое настраивается механически, и полностью автоматизированные станки, которые работают после настройки программы. Ко второму варианту относятся механизмы, управляемые системой ЧПУ. Универсальные фрезерные станки по металлу часто управляются только механически. При использовании программированного оборудования увеличивается точность изготавливаемых деталей, повышается производительность в 4–8 раз. Существуют настольные станки с ЧПУ и промышленные машины для крупных предприятий.

Принципы выбора

При выборе оборудования нужно обратить внимание на некоторые особенности:

  1. В первую очередь нужно оценить габариты оборудования. Оно должно свободно располагаться в помещении и иметь достаточно количество места с разных сторон.
  2. Материал, из которого изготавливается конструкция и станина. Если на станке будут обрабатываться твёрдые материалы, каркас должен быть сделан из металла.
  3. Мощность двигателя. Важнейший параметр при выборе. Чем мощнее будет электродвигатель, тем твёрже материалы можно будет изготавливать.
  4. Охлаждение. Чтобы фреза не перегревалась и обрабатываемая поверхность не приходила в негодность, необходимо выбирать оборудование с охлаждением. В продаже существует водные и воздушные системы. Для водных нужно думать, как расположить шланги и емкость для подачи жидкости. Воздушные системы требуется очищать от пыли, которая скапливается на очищающих фильтрах.
  5. Система управления. Лучше выбирать модель с возможностью регулировать скорость вращения шпинделя.

Нет смысла приобретать дорогостоящее оборудование, если оно не будет использоваться регулярно. Существуют модели станков для профессионалов и любителей. Также есть машины, предназначенные для крупных предприятий и собственных мастерских.

Оборудование для станка

Преимущества

Плюсы:

  • высокое качество обработки;
  • механизация труда;
  • увеличение производительности;
  • возможность работать с разными материалами (пластиком, металлом, деревом).

При наличии коробки переключения скоростей станок становится универсальным.

Стоимость

На стоимость оборудования влияет множество факторов. Один из них — функциональность. Например, токарно-фрезерное оборудование дороже сверлильных машин. Цена зависит от мощности электродвигателя, размера станины, используемых при изготовлении материалов, количества дополнительных функций.

Технология изготовления

Чтобы не покупать мощный станок для серийного производства, можно собрать самодельное оборудование. В интернете есть чертежи конструкций и механизмов для обработки металла, которые изготавливаются своими руками.

В первую очередь нужно подготовить материалы и инструменты. Станину желательно изготавливать из металлических уголков или профилей. Соединяется металл с помощью сварки. Рабочая поверхность изготавливается из цельного листа металла толщиной более 3 мм. В качестве двигателя используется гравер, дрель или бормашина. Их мощности хватить для настольных станков, через которые будут проходить мягкие породы древесины и тонколистовой металл. Для закрепления рабочей части требуется соорудить каркас. Его делают из фанеры, ДСП, МДФ, прочного пластика. Крепежом являются саморезы, болты, гайки. На конструкции требуется закрепить направляющие, по которым будет передвигаться рабочая часть с фрезой.

Фрезерный станок — незаменимый элемент предприятий, которые занимаются металлообработкой. При недостатке средств можно изготовить настольный механизм для обработки дерева, пластика и тонколистового металла.

window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-57’, blockId: ‘R-A-1226522-57’ })})”+”ipt>”; cachedBlocksArray[266488] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-52’, blockId: ‘R-A-1226522-52’ })})”+”ipt>”; cachedBlocksArray[266497] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-49’, blockId: ‘R-A-1226522-49’ })})”+”ipt>”; cachedBlocksArray[266495] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-48’, blockId: ‘R-A-1226522-48’ })})”+”ipt>”; cachedBlocksArray[277810] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-43’, blockId: ‘R-A-1226522-43’ })})”+”ipt>”; cachedBlocksArray[266499] = “window.
yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-32’, blockId: ‘R-A-1226522-32’ })})”+”ipt>”; cachedBlocksArray[266496] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-31’, blockId: ‘R-A-1226522-31’ })})”+”ipt>”; cachedBlocksArray[266487] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-29’, blockId: ‘R-A-1226522-29’ })})”+”ipt>”; cachedBlocksArray[266490] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-27’, blockId: ‘R-A-1226522-27’ })})”+”ipt>”; cachedBlocksArray[266489] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-26’, blockId: ‘R-A-1226522-26’ })})”+”ipt>”; cachedBlocksArray[266492] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-5’, blockId: ‘R-A-1226522-5’ })})”+”ipt>”; cachedBlocksArray[266491] = “window.
yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-3’, blockId: ‘R-A-1226522-3’ })})”+”ipt>”; cachedBlocksArray[266500] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-11’, blockId: ‘R-A-1226522-11’ })})”+”ipt>”;

( Пока оценок нет )

Поделиться

Принцип работы фрезеровального станка с ЧПУ ➡ AVERS

Фрезерование — весьма распространенный способ обработки пластика или алюминиевого композита. Добиться наибольшей скорости и точности позволяют устройства с числовым программным управлением (ЧПУ). Рассмотрим подробнее принципы работы фрезерного станка с ЧПУ и его преимущества.

Фрезерный станок с ЧПУ: принцип работы

Принцип работы фрезерного станка с ЧПУ заключается в том, что ЧПУ использует цифровые файлы и интерпретирует дизайн как инструкции для движения инструментов. Способность программировать управление повышает производительность, автоматизируя высокотехнологичные и трудоемкие процессы.

В общих чертах процесс создания или обработки детали на фрезеровальном станке состоит из таких этапов:

  • разработка модели в соответствующем программном обеспечении;
  • преобразование файла в программу ЧПУ;
  • настройка оборудования;
  • непосредственно фрезерование

Вращающийся цилиндрический резак (фреза)во фрезерном станке с ЧПУ может перемещаться по нескольким осям, создавая уникальные формы, пазы, отверстия и детали — выемки, канавки, карманы. Большинство станков работают на трех-пяти осях, что позволяет передовым инструментам выполнять обработку с чрезвычайно сложной геометрией.

Современные ЧПУ-фрезеры представлены как в горизонтальных, так и в вертикальных модификациях и позволяют обрабатывать детали из дерева, пластика, алюминиевого композита и металлов. Современное оснащение станка обязательно предусматривает наличие системы охлаждения и возможность смены инструментов.

Успешное фрезерование зависит от трех составляющих:

  • достаточной остроты заточки режущей кромки фрезы;
  • правильно выставленной скорости вращения фрезы;
  • правильной скорости подачи и продвижения материала.

Фрезерный станок с ЧПУ: преимущества

Самым очевидным преимуществом ЧПУ, особенно в производстве, является автоматизация. Если изготовителю необходимо создать тысячи одинаковых деталей, настройку необходимо выполнить только один раз. Затем один оператор может одновременно запускать несколько машин, просто загружая и выгружая детали и нажимая кнопку «Пуск». Эта эффективность привела к возможности массового производства сложных обработанных деталей.

Еще одним ключевым преимуществом ЧПУ является точность и повторяемость. Поддерживать жесткие допуски при ручном управлении станком непросто. Требуется, чтобы оператор обладал хорошими математическими навыками, знал машину и уделял большое внимание деталям. Если машинист поворачивает рукоятку на несколько градусов дальше, деталь, возможно, придется утилизировать, поскольку она не соответствует допускам, требуемым инженером.

Станки с ЧПУ, с другой стороны, могут идеально повторять свои программы снова и снова. После того, как программа обработки деталей была запущена и отлажена, производитель может быть уверен, что все детали будут идентичны друг другу. Пока станок работает нормально, а инструмент в порядке, одна программа обработки детали может работать бесконечно с идеальными результатами.

В автоматизированных станках риск человеческой ошибки сводится к минимуму. С помощью компьютерных программ можно получать детали высокой точности с погрешностью вплоть до 50 мкм. Важно и то, что станки с ЧПУ способны к движениям, которые люди не могут воспроизвести.

Также стоит упомянуть об экономии рабочего времени. Один специалист может одновременно управлять несколькими станками с ЧПУ и получать при этом отличные результаты, производя детали высочайшей сложности.

Еще одно преимущество — огромный ассортимент обрабатываемых материалов, включая металлы, пластики, дерево, АКП.

Первоклассный результат на Mecanumeric MecaPro 3020

Компания AVERS предлагает украинским рекламистам воспользоваться профессиональными услугами фрезерования на промышленном оборудовании Mecanumeric MecaPro 3020. Благодаря этому решению, вы можете изготовить:

  • рекламные буквы, фигуры, световые конструкции;
  • интерьерный декор;
  • оригинальные светильники и многое другое

Оборудование предлагает высочайшую точность работы (+/- 50 мкм) и может обрабатывать заготовки длиной до 6 м и высотой до 250 мм. Таким образом, можно фрезеровать лицевую поверхность толстых изделий, например, рекламных щитов, а также можно наносить объемный текст или рельефно декорировать толстые пластиковые плиты или АКП.

Паз после фрезерования практически не нужно обрабатывать, достигается 8-10 класс чистоты. Еще одно преимущество — автоматизированное размещение деталей на листе, что дает возможность уменьшить отходы и снизить стоимость заказа.

Итак, понимая принцип работы ЧПУ-станка вы можете точнее представить себе его возможности и эффективно использовать эти знания в дизайне будущих шедевров вашей рекламы и фасадного творчества.

Компания AVERS предлагает украинским пользователям большой выбор материалов для рекламы и дизайна, а также услуги по их профессиональной обработке. Обращайтесь в чат или по телефонам за профессиональной консультацией.

Фрезерный станок-Принцип работы, типы и связанные термины | by The Mechanical post

Фрезерный станок — это станок, который широко используется в промышленности для изготовления высокоточных изделий. Первый фрезерный станок появился примерно в 1770 году и был французского происхождения. В 1782 году Жак де Наукансон изобрел первую фрезу. В 1818 году Эли Уитни сконструировал первый успешный простой фрезерный станок, а в 1861 году Джозеф Р. Браун, член компании Brown and Shape, изобрел первый универсальный фрезерный станок.

Фрезерование — это процесс механической обработки, при котором фреза вращается в осевом направлении заготовки для удаления материала. Основное отличие токарного станка от фрезерного заключается в том, что в токарном станке заготовка вращается, а инструмент остается постоянным. В то время как на фрезерном станке инструмент вращается, а заготовка остается неизменной.

Tosaka, CC BY 3. 0, через Wikimedia Commons

1. Торцевая фреза
2. Шпиндель
3. Головка шпинделя
4. Колонна
5. Стол
6. Седло
7. Колено
8. Основание
9. Переключатель шпинделя
10. Рычаг переключения скорости шпинделя
11. Рычаг управления скоростью шпинделя
12. Масляный бак
13. Ручное колесо стола
14. Блокировочная планка стола
15. Автоматическое перемещение седла штанга
16. Диск управления автоматическим перемещением седла
17. Ручное колесо седла
18. Коленное ручное колесо

  1. Основание

Основание фрезерного станка изготовлено из серого чугуна. И другие части машины опираются на основание машины. Он содержит резервуар для охлаждающей жидкости и насос, который используется для подачи охлаждающей жидкости во время операции обработки.

2. Стойка

Стойка установлена ​​вертикально на одном конце основания. В нем размещены все приводные механизмы для шпинделя и подачи стола. Он также содержит резервуар для масла и насос для смазки шпинделя.

3. Колено

Колено изготовлено из серого чугуна. Он скользит вверх и вниз в вертикальном направлении по поверхности колонны. Подъемный винт установлен на основании, а также поддерживает колено для регулировки высоты стола. В нем находится стол подачи и различные элементы управления машиной.

4. Стол

Стол прямоугольной формы изготовлен из серого чугуна. И крепится на седле таким образом, что едет продольно. Он содержит Т-образные пазы, обеспечивающие зажим заготовки и удерживающее устройство. Под столом находится ходовой винт, который зацепляет гайку на седле, чтобы перемещать стол в горизонтальном направлении вручную или силой.

5. Консоль

Консоль представляет собой горизонтальную балку, установленную на вершине колонны и выступающую за поверхность колонны, которая соответствует своему названию. На одном конце рычага имеется опора для беседки. Рычаг можно отрегулировать таким образом, чтобы опора оправки располагалась ближе всего к фрезе.

6. Распорка передняя.

Передняя распорка устанавливается между коленом и оправкой. Это дает дополнительную поддержку беседке. Он позволяет регулировать высоту, потому что имеет прорези.

7. Шпиндель

Шпиндель расположен в верхней части колонны. Он получает мощность от двигателя и передает ее на вал.

8. Оправка

Оправка получает питание от шпинделя. Он также считается продолжением шпинделя. Один конец оправки соединен со шпинделем, а другой конец поддерживается опорой оправки. Фреза установлена ​​на оправке.

Принцип работы фрезерного станка

На фрезерном станке заготовка удерживается в приспособлении, которое зажимается в Т-образных пазах стола. Движение стола контролирует подачу заготовки против вращающегося фрезы. Фреза установлена ​​на оправке и вращается с высокой скоростью. При высокой скорости фреза подается в заготовку и зубья фрезы удаляют материал с поверхности заготовки.

Операции, выполняемые на фрезерном станке.

Ниже приведены различные операции, которые выполняются на фрезерном станке.

● Работа с простым фрезерованием

● Работа с фрезерованием на поверхности

● Операция по боковой фрезеровании

● Операция фрезерного фрезерного производства Straddle

● Операция углового фрезерования

● Операция банды

. ● Торцевое фрезерование

● Пилорама

● Фрезерование пазов

● Нарезание зубьев

● Винтовое фрезерование

● Фрезерование кулачков

● Резьбофрезерование Тип фрезерного станка.

Вы также можете прочитать:

  1. Электроэрозионная обработка — работа, преимущества, использование с PDF
  2. Процесс прокатки — определение, работа, типы, преимущества и применение ● Ручной фрезерный станок

    ● Плоский или горизонтальный фрезерный станок

    ● Vertical milling machine

    ● Universal milling machine

    ● Omniversal milling machine

    2. Manufacturing type or fixed bed type

    ● Simplex milling machine

    ● Duplex milling machine

    ● Triplex milling machine

    ● Фрезерный станок строгального типа

    3. Фрезерный станок строгального типа

    4. Специальный тип

    ● Фрезерный станок с поворотным столом

    ● Фрезерный станок барабанного типа

    ● Профильно-фрезерный станок

    ● Планетарно-фрезерный станок

    ● Фрезерный станок с трассерным управлением

    ● Фрезерный станок с пантографом

    ● Фрезерный станок с ЧПУ/ЧПУ

    Термины, относящиеся к фрезерному станку, 3, CC-0BYEngineer через Wikimedia Commons

    1. Скорость резки.

    Скорость фрезы в результате вращения. Скорость резания фрезы выражается в м/мин.

    Формула скорости резания фрезы.

    v = πdn/1000 м/мин

    Где, v = скорость резания в м/мин

    d = диаметр фрезы в м

    n = скорость фрезы в об/мин.

    2. Корм.

    Подача фрезерного станка определяется как скорость или скорость фрезы, с которой подается заготовка.

    Подача на зуб (sz)

    Определяется как расстояние работы, выполненной за время между двумя последовательными зубьями. Выражается в миллиметрах на один зуб фрезы.

    Подача на оборот фрезы (srev)

    Определяется как расстояние работы, выполненной за время, когда фреза делает один полный оборот. Выражается в мм на оборот фрезы

    Подача в минуту (см )

    Определяется как работа, выполненная за одну минуту. Выражается в мм/мин

    Формула подачи фрезерного станка

    sm = n×srev = sz×Z×n

    Где Z=количество зубьев фрезы

    n=скорость фрезы в об/мин.

    3. Глубина резания.

    Глубина резания измеряется толщиной материала, удаляемого за один проход фрезы в заготовке. Это разница между исходной и конечной поверхностью заготовки. Выражается в миллиметрах.

    Это обзор фрезерного станка . Если вам нравится этот пост или у вас есть какие-либо предложения, сообщите нам об этом в комментариях, мы будем рады услышать от вас.

    Скоро мы вернемся с еще одной интересной статьей, а пока Продолжайте учиться и читайте пост The Mechanical!

    Что такое фрезерный станок | Принцип, процесс, тип, наименование деталей

    Адитья 0 Комментарии фрезерный станок, фрезерный станок с ЧПУ, работа фрезерного станка, тип фрезерного станка, подержанный фрезерный станок, вертикально-фрезерный станок, операции вертикально-фрезерного станка, принцип работы фрезерного станка

    Фрезерный станок – универсальный станок. Через который выполняются многие виды операций с помощью многолезвийной фрезы. Эти фрезы приводятся в действие, удерживая шпиндель фрезерного станка с помощью оправки, адаптера или цангового патрона. А под вращающимся резаком дно задания изготавливается путем формирования дна задания. Эти фрезы изготавливаются различных размеров и форм. Благодаря которому любая работа становится легкой. Первый фрезерный станок был изобретен во Франции в 1770 году. Затем этот станок был разработан Джоком Д. Баукансоном в 1782 году. После этого в 1818 году Алибит разработал конструкцию плоского фрезерного станка. И для того, чтобы правильно использовать этот станок, были полностью внедрены различные типы фрез, скоростей резки и подачи, что доказало, что этот станок также похож на токарный станок. Также эта машина полезна для массовых производственных работ. А для резки металла он более полезен, чем такие станки, как Shaper Machine и Planer Machine. С этим введением в 1861 году инженер по имени Джозеф Р. Браун впервые разработал улучшенную конструкцию фрезерного станка.

    Содержание

    Принцип работы

    Задание надежно крепится к столу станка для выполнения любой работы на фрезерном станке. А фреза прикладывается к оправке или шпинделю. Фреза вращается с фиксированной скоростью, и работа медленно проходит под фрезой. Поэтому, когда работа соприкасается с движущейся фрезой, зубья фрезы (Зубья) срезают с нее металл в виде стружки. Задания на столе могут подаваться в продольном, поперечном и вертикальном направлениях во всех трех направлениях.

    Наименование деталей фрезерного станка

    Основные части фрезерного станка

    1. Колонна и основание
    Колонна является основанием фрезерного станка. Устанавливается вертикально на основание. Поддерживает колено, стол, руку и т. д. Он работает как приспособление для всех остальных членов бустера. Это полый элемент, состоящий из ведущей шестерни, а иногда и двигателя для вала и стола.
    2. Колено
    Колено — это подвижная часть фрезера. Стул и стол поддерживают литье. Зубчатое устройство находится внутри колена. Колено крепится к абатменту по методу Доуэля.
    3. Седло и поворотный стол
    Седло находится на уровне колена и поддерживает стол. Седло скользит по горизонтальному ласточкину хвосту в колене, а ласточкин хвост параллелен оси оси. К седлу прикреплен поворотный стол, который вращается горизонтально в обоих направлениях.
    4. Механизм механической подачи
    Механизм механической подачи находится в колене. Он используется для управления продольной, поперечной и вертикальной подачей. Для желаемой скорости подачи на машине рычаг выбора подачи устанавливается так, чтобы указывать на пластины выбора подачи.
    5. Стол
    Стол представляет собой прямоугольную отливку, присутствующую в верхней части седла. Стол используется для удержания задачи или для устройств зажима заготовки. Есть несколько Т-образных пазов для удержания заготовки и оборудования. Это можно сделать вручную или с помощью мотора. Чтобы переместить стол вручную, поверните и поверните рукоятку на продольном рычаге.
    6. Husillo
    Se coloca entre la mesa y la rodilla y actúa como pieza intermedia entre ellas. Esta columna puede moverse transversalmente sobre la cara. Se desliza sobre guías Que se ubican en la rodilla Que son перпендикуляры а-ля Кара-де-ла-Колонна. Su función основной эс двигатель ла пьеза де trabajo en dirección горизонтальной. También está hecho de hierro fundido.
    7. Консоль/консоль
    Это консоль на поверхности колонны, а другой конец поддерживает вал. Это может быть одна заливка и слайд, который находится в верхней части столбца в виде блока. Он расположен сверху колонны на горизонтально-фрезерном станке. Он изготовлен из чугуна.
    8. Опора оси
    Кронштейн оси отлит с подшипником, поддерживающим внешний конец оси. Это также помогает выровнять внешний конец дерева с осью. Опора для дерева предотвращает выпадение внешнего конца дерева при резке.
    9. Ползун
    Ползун служит верхним рычагом вертикальной мельницы. Один конец ползуна помещается поверх абатмента, а к другому прикрепляется головка фрезера. Один конец рычага прикреплен к абатменту, а другой конец прикреплен к фрезерной головке.

    Классификация

    Фрезерный станок можно классифицировать следующим образом:

    1. По положению фрезерного шпинделя –

    (i) Горизонтальный шпиндель

    (ii) Вертикальный шпиндель

    (iii) Горизонтальный и вертикальный шпиндель.

    2. По количеству фрезерных шпинделей –

    Один, два и более фрезерных шпинделя

    По выполняемой работе фрезерные станки классифицируют по многим признакам. В основном эта машина выбирается в зависимости от характера работы, и внимание также уделяется размеру работы. Как правило, его готовят во многих формах и размерах в зависимости от дизайна.

    3. На основе проекта

    Типы фрезерных станков

    1. Фрезерный станок колонного и коленного типа –

    Этот тип фрезерного станка чаще всего используется в механических мастерских. Стол этой машины ставится на колено. Он установлен на крутых проходах над колонной. Ускорив эту часть, стол можно поднять в любом месте на разную высоту вверх и вниз. В этой же части установлены приборы, придающие столу разные скорости. Фрезерные станки со стойкой и коленом классифицируются следующим образом:

    (A) Ручной фрезерный станок

    Этот фрезерный станок относится к простейшему типу и используется для выполнения мелких и простых операций. Все три скорости подачи этой машины задаются вручную. Эта машина очень удобна для вырезания пазов, особенно маленьких.

    (B) Плоский фрезерный станок

    Этот станок мощнее и крупнее по размеру и конструкции, чем ручной фрезерный станок. Беседка этой машины также Горизонтальная. Данной машине можно придавать скорость как вручную, так и автоматически. Стол этого станка расположен под прямым углом, так что станок может легко выполнять все простые фрезерные операции.

    (C) Универсальный фрезерный станок

    Этот станок также похож на плоскофрезерный станок. Но разница в том, что стол этой машины можно установить в любом месте от 0° до 45°, поворачивая влево, вправо. Из-за этого углового момента стола можно легко разрезать спираль, такую ​​​​как косозубая шестерня, паз и канавка. За счет ряда навесного оборудования увеличена рабочая мощность этой машины. Все типы зубчатых колес, резцов, кулачков, сверл, разверток, штампов и пуансонов, приспособлений и приспособлений с помощью насадок, приспособлений и приспособлений (приспособление) могут быть изготовлены. Часто эта машина используется в инструментальной комнате.

    (D) Универсальный фрезерный станок –

    Стол этого станка также можно привязать к вертикальному полу, вращая его под любым углом снизу вверх и снизу вверх стола универсального фрезерного станка, таким образом, столу этой машины можно придать относительно большую скорость. . То есть можно задать пять типов движения подачи. как

    1. Продольный

    2. Внутрь и наружу т.е. поперек

    3. Вверх и вниз

    4. Горизонтальный Угловой

    5. Вертикальный угловой.

    Благодаря организации этого дополнительного движения стола, обработка может быть легко выполнена с использованием косозубых или конических зубчатых колес, кулачковых специальных штампов и профилей инструментов. Эта машина изначально может использоваться в экспериментальных цехах, лабораториях и инструментальных цехах.

    (E) Вертикально-фрезерный станок –

    Шпиндель этого станка вертикально вертикальный, а головку шпинделя можно зажать с любой стороны, повернув ее на любой угол от 0° до 90°. Шпиндель этого станка также можно опускать вверх и вниз, как сверлильный станок. Сверла, концевые фрезы, насадные концевые фрезы, торцевые фрезы и некоторые аналогичные фрезы с хвостовиком также могут быть закреплены на этом станке. Какими Т-образными пазами, ласточкиным хвостом, сегментом, проточкой канавок, растачиванием, сверлением, проточкой, кулачковым фрезерованием, профилированием (профилированием), штамповкой и т. д. могут быть выполнены операции фрезерования

    (F) Фрезерный станок плунжерного типа –

    В этом станке режущая головка устанавливается на торце плунжера. С помощью которого режущая головка может быть установлена ​​с обеих сторон, вращаясь под любым углом на вертикальной и горизонтальной плоскости, и плунжер, который имеет шпиндель с поперечной подачей внутрь и наружу. Может быть задано. В этом типе станка рабочий стол крепится к седлу с помощью болта с гайкой над стоячими боковыми проходами над колонной, т.е. по длине рабочего стола на седле. Предусмотрено также движение вверх и вниз. Эта машина оснащена большим количеством оборудования (с помощью которого можно увеличить операции резки этой машины). Это также очень полезная машина для экспериментального цеха.

    2. Производственный фрезерный станок или фрезерный станок с фиксированной станиной –

    Как следует из этих названий, столы этих станков закреплены над станиной и могут быть приданы только путем прикрепления, т.е. их столы не перемещаются ни вверх, ни вниз в поперечном направлении. Можно. Из-за плохой фиксации этих машин на них можно делать сильные порезы. Эти машины имеют вертикальную колонну. По каким маршрутам совершается запуск шпиндельной бабки. Этот шпиндель состоит из вала. Для резки заготовки шпиндельная головка перемещается вверх и вниз по дорожкам на колонне, а заготовка крепится к столу таким образом, что обработка заготовки завершается только один раз снизу фрезы. Эти машины, будучи относительно тяжелыми и прочными, используются для операций с несколькими продуктами. Эти машины классифицируются следующим образом.

    (A) Симплексный фрезерный станок –

    Этот станок имеет только одну головку шпинделя, в которой фреза удерживается с помощью оправки. Эти шпиндельные головки можно затягивать вверх или вниз в любом месте колонны в зависимости от высоты работы.

    B) Дуплексный фрезерный станок –

    Этот станок оснащен двумя разными режущими головками. Эти ножи регулируются путем скольжения вверх и вниз по двум стойкам, установленным по бокам изголовья. Эти режущие головки также можно использовать одновременно или по отдельности. Таким образом, на этой машине можно обрабатывать два этажа одновременно.

    (C) Триплексный фрезерный станок –

    В этом станке две режущие головки установлены как на дуплексном фрезерном станке. Третий резак установлен на поперечной рейке над головной колонной. Этот резак может работать на разных скоростях для уборки голов. Эти режущие головки можно быстро перемещать с одного места на другое для уборки урожая.

    3. Фрезерный станок строгального типа –

    Его также называют фрезерным станком Plano. По внешнему виду он похож на планирующую машину. Это тяжелая машина. Поперечная рейка этой машины заменена режущей головкой вместо головки инструмента. В зависимости от рабочей высоты высоту поперечной рейки можно отрегулировать в любом месте над или под корпусом. Таких режущих головок может быть больше одной. Некоторые станки имеют одну или две боковые режущие головки на боковой стороне корпуса, как рубанок. Благодаря которому все три этажа работы создаются одновременно. Эти режущие головки также можно использовать независимо друг от друга. Как следствие, значительная экономия времени производства. Основное отличие Миллера в его движении стола. Скорость стола на плоско-фрезерном станке намного меньше, чем на строгальном станке. Этот станок предназначен для очень тяжелых работ и обработки досок большого размера. Обычно для привода таких машин используются двигатели мощностью от 20 до 70 лошадиных сил, благодаря чему эти машины используются для крупного производства.

    4. Фрезерный станок специального назначения –

    Эти станки предназначены для определенных целей. Их использование дало толчок производству, а качество также улучшилось. Используя эти машины, вероятность того, что работа будет испорчена, очень мала. Все изготавливаемые ими детали выполнены в одном размере и форме, что обеспечивает взаимозаменяемость деталей. Эти машины были классифицированы в зависимости от работы.

    (А) Станок фрезерный с поворотным столом –

    Стол этой машины круглый. Этот стол передает задание под вращающийся резак. На этой машине также можно использовать более одного резака. Загрузка и выгрузка задания может выполняться для выполнения непрерывного процесса резки на этой машине. Эта машина часто используется специально для процесса облицовки.

    (D) Профилировочный станок –

    Этот станок похож на вертикальный фрезерный станок плохого типа. В котором шпиндель можно перемещать вверх-вниз и вперед-назад в лежачем полу. Эта машина используется для подготовки полноразмерного шаблона поверх задания. Этот станок имеет от одной до четырех шпиндельных головок, в которых фиксируются фрезы концевой фрезы. В этой машине движение режущей головки контролируется копировальным или направляющим штифтом. Который движется, касаясь внешней поверхности шаблона, и, таким образом, индикатор следует по тому же пути, что и форма шаблона. Этот шаблон устанавливается на столе с одной стороны работы. Эта машина также называется Die Sinking Machine. Эта машина используется для изготовления специальных штампов или инструментов и т. д.

    (C) Планетарный фрезерный станок

    Станок получил свое название от фрезы, движущейся по своей планетарной траектории. Эти машины доступны в Вертикальном Шпинделе или Горизонтальном Шпинделе. На этом станке как внешние, так и внутренние круглые доски могут быть изготовлены отдельно или вместе. При этом работа постоянна, а скорость резки или подачи задается обоими фрезами, т.е. фреза обрезает работу, перемещаясь по планетарной траектории и движется вперед. Обычно эта машина используется для резки внутренних и внешних браслетов разного шага.

    (D) Фрезерный станок Panto Graph –

    Этот станок доступен в двух- или трехмерных моделях. Двумерные пантографы используются для имитации букв или других рисунков. Трехмерные пантографы используются для имитации каждого типа формы или контура, а размер может быть уменьшен или увеличен пропорционально. Пантограф представляет собой механизм, состоящий из четырех стержней или звеньев и имеющий форму параллелограмма. С помощью этого механизма вы можете сделать размер формы на работе, уменьшая или увеличивая пропорцию в соответствии с формой шаблона или модели. Эта машина часто используется исключительно для копания.

    (E) Фрезерный станок барабанного типа –

    Этот станок аналогичен фрезерному станку с поворотным столом. Стол этой машины, называемый барабаном, вращается под четырьмя шпинделями одновременно по кругу. На котором машины удаляются, когда раунд барабанов завершен. И новые детали зажимаются на свои места.

    (F) Фрезерный станок Tracer Control –

    Этот станок используется для изготовления специальных типов грунтов в штампах и формах. Независимо от того, являются ли эти этажи обычными или подача на нестандартные задания, контролируется методом особого типа, называемым сервомеханизмом. Он вращается вокруг работы, выполненной в соответствии с профилем шаблона или контуром, сделанным в Stylus. Это движение стилуса приводит в действие систему масляного реле, и, таким образом, стол начинает двигаться через систему с гидравлическим приводом, которая автоматически отрезает рабочий сегмент, привязанный к Таблица.

    (G) Зубофрезерный станок –

    Как следует из названия, этот станок используется только для снижения производительности. При этом все типы полосканий, такие как Spur, можно точно разрезать. Фрезерный станок используется для нарезания в нем зубьев.

    В этом, наряду с червячной фрезой, работа продолжается поцелуями, а индексация выполняется самой машиной для нарезания зубьев. Таким образом, можно вырезать много гарнизонов за один раз. К этому классу относится еще один станок для нарезания зубчатых колес, который называется зубчатым. Его функция также похожа на зубофрезерную.

    (H) Резьбофрезерный станок

    Этот станок используется для нарезки фрезами червячных цыплят и т. д., поскольку при этой операции браслеты обрезаются с большей точностью и чистотой. Обычно резаки используются для резки браслетов с заданным шагом, а многозубые резаки используются для резки браслетов на менее удлиненных частях.

    (I) Н.З. и Ч.З. Фрезерные станки – в настоящее время в современных магазинах станки с ЧПУ и ЧПУ. используются фрезерные станки. Это очень современные машины. Программа разрабатывается и подается на блок управления согласно рабочему чертежу.

    Читайте также…

    • Гидравлический домкрат
    • Гидравлический трубогибочный станок Карта технического обслуживания
    • В ЧЕМ РАЗНИЦА МЕЖДУ ТРАНСМИССИОННЫМ МАСЛОМ И ГИДРАВЛИЧЕСКИМ МАСЛОМ
    • Как поэтапно изготовить гидравлическое устройство триммера?

    ПРИНЦИП РАБОТЫ И ТИПЫ ФРЕЗЕРНОГО СТАНКА

    В нашем предыдущем посте Круглошлифовальный станок с ЧПУ мы обсуждали основы и цели круглошлифовального станка с ЧПУ, мы также видели различные параметры, которые должны быть измерены на круглом шлифовальном станке и различных датчиках используемые для бесперебойной работы CGM и их значение в работе CGM.

    Сегодня мы сосредоточимся на операции фрезерования, где мы увидим здесь основы процесса фрезерования, принцип операции фрезерования, фрезерование вверх против фрезерования вниз и, наконец, мы увидим классификацию фрезерных станков.

    Итак, давайте начнем сначала обсуждать основы операции фрезерования

    Фрезерование в основном известно как наиболее распространенный тип процесса обработки для удаления нежелательного материала с заготовки. Заготовка будет обрабатываться путем вставки против одной вращающейся фрезы, а вращающаяся фреза будет иметь несколько режущих острых кромок. Нежелательный материал будет срезан на мелкие-мелкие стружки для закрепления нужной формы. Заготовка может быть изогнутой, плоской или с неровной поверхностью. Процесс фрезерования в основном предпочтительнее использовать для изготовления осесимметричных деталей с различными характеристиками, напр. отверстия, карманы, прорези или могут быть с трехмерными контурами поверхности.

    Читайте также

    Шум и вибрация шестерен

    Фрезерный станок будет иметь один шпиндель и один регулируемый рабочий стол с возвратно-поступательным движением.

    Шпиндель будет приводиться в движение электродвигателем, и он будет устанавливать и вращать фрезу. Рабочий стол установит заготовку и вставит против вращающегося резца.

    Принцип работы фрезерной обработки

    Регулируемый рабочий стол фрезерного станка будет удерживать заготовку, а движение регулируемого рабочего стола будет регулировать подачу заготовки против вращающейся фрезы. Как мы уже говорили выше, фреза будет оснащена шпинделем, который будет приводиться в движение электродвигателем, и, следовательно, фреза будет вращаться с высокой скоростью вращения. Вращающийся резак будет иметь только одно движение, то есть вращательное движение, и, кроме вращательного движения, во вращающемся резце не будет никакого движения. Когда заготовка будет вставлена ​​во вращающуюся фрезу, вращающиеся зубья фрезы удалят ненужный материал с заготовки, чтобы обеспечить желаемую форму.

    На рисунке показан принцип процесса фрезерования. Мы показали здесь встречное и попутное фрезерование на основе направления подачи заготовки по отношению к направлению вращения фрезы.

    Давайте посмотрим на сравнение встречного и попутного фрезерования

    С. №
    Фрезерование: встречное фрезерование
    Фрезерование : Попутное фрезерование

    1

    Направление подачи заготовки и направление вращения фрезы будут противоположными

    Направление подачи заготовки и направление вращения фрезы будут одинаковыми

    2

    Процесс встречного фрезерования, используемый для обработки твердых материалов

    Процесс попутного фрезерования, используемый для обработки мягких материалов

    3

    Нежелательный материал будет удален в виде более толстой стружки

    Нежелательный материал будет удален в виде более тонкой стружки

    4

    Потребуется большее усилие зажима, поскольку усилие резания будет направлено вверх и будет стремиться приподнять заготовку

    Большее усилие зажима не требуется, поскольку сила резания будет направлена ​​вниз и будет стремиться прижать заготовку к рабочему столу.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
