Фрезерный станок по дереву с ЧПУ для домашней мастерской

Современные CAM программы позволяют получать G код для резки на чпу станке за считанные минуты и не требуют специальных навыков и умения писать программы. CAM программа позволяет создать код по чертежу, фотографии или изображению автоматически, пользователю необходимо лишь задать размеры заготовки, глубину фрезеровки и выбрать фрезу (например, см. статью Создание управляющей программы для резки 3D рельефа в программе ArtCAM за 9 шагов).

Простота использования современных CAM программ, а также расширение рынка чпу станков за счет появления оборудования хобби класса и полупрофессиональных станков, с их вполне приемлемой ценой, позволяет многим специалистам, занимающимся резкой, фрезеровкой, гравировкой по дереву и другим материалам, облегчить свой труд и расширить свои возможности.

Вот некоторые области применения станков:

Основные виды оборудования

При фрезеровании обработка производится по 3 и более осям с одной установки. ЧПУ направляет инструмент в строго заданном направлении, оптимальном для выполнения заданной работы. Деревообрабатывающие фрезерные станки с ЧПУ различают по конструкции консоли, размеру, способности выполнять операции станков других видов. Различают основные типы фрезерных станков:

универсальный;
копировальный;
настольный;
мини фрезер;
токарный;
сверлильный;
расточной;
гравировальный.

У 3D гравировального станка по дереву на стол устанавливается шпиндель. Он вращается от отдельного привода по единой с инструментом программе, и позволяет обрабатывать длинные детали типа вал со всех сторон за одну установку.

Универсальный фрезерный станок с ЧПУ относится к промышленным. Он крупногабаритный и способен произвести множество операций, включая:

расточку;
сверление;
торцевую фрезеровку;
зенкование;
отрезку.

За одну установку делается грубая и чистовая обработка. Инструмент меняется автоматически. Оборудование рассчитано на непрерывную работу в течение 8- 16 часов. Выгодно приобретать аналогичное оборудование для изготовления больших и средних партий деталей. В процессе работы станочник может изменить в программе отдельные параметры.

На станке фрезерно гравировальном с ЧПУ по дереву создают резные панели и другие уникальные элементы. Программой задается объемная финальная картинка, и фреза скользит по оптимальному маршруту для быстрого и точного выполнения работы. Особенность гравировального оборудования с ЧПУ – относительно небольшая глубина обработки.

Кроме дерева на гравировальных станках обрабатывают ДСП, фанеру, пластик, гипс, оргстекло и алюминий.

В домашней мастерской большой перечень работ выполняет настольный фрезерный станок с ЧПУ. В зависимости от установленной программы, он способен самостоятельно обрабатывать небольшие партии и единичные детали.

По конструкции станины и принципу работы различают станки:

одностоечные – вертикальные;
двухстоечные – портальные или консольные.

Одностоечные фрезерные станки имеют подвижный стол, обеспечивающий перемещение детали по 2 осям. Они малогабаритные и предназначены для изготовления небольших деталей. В деревообработке применяются редко, в основном рассчитаны на фрезеровку металла.

Двухколонные крупные промышленные агрегаты и небольшие настольные имеют подвижный стол и перемещающуюся по поперечинам шпиндельную головку. На крупных агрегатах она способна вращаться и менять угол наклона. В результате инструмент обрабатывает и боковые стороны деталей, торцы.

У наиболее крупных станков с ЧПУ, обрабатывающих детали до 3 м, стол для прочности неподвижен. При работе перемещается вдоль заготовки консоль с работающей по программе фрезой. Чаще всего такие станки используют для раскроя листов ДВП и ДСП с мебельной и строительной промышленности.

Механический копировально-фрезерный станок изготавливает деталь по образцу. В программу закладывается трехмерное изображение с готового предмета. Датчики определяют размеры заготовки, и фреза повторяет заданные конфигурации. Программа определяет оптимальный режим резания и кратчайшую траекторию. Изменить параметры в программе нельзя. Надо переделывать образец и снова закладывать его в программу.

При работе с копиром по образцу скользит датчик, и фреза повторяет его движения.

Разновидности станков

Фрезерные станки, которые оснащены блоком управления ЧПУ, разделяют на следующие типы:

консольные. В таких агрегатах рабочий стол способен перемещаться в продольном и поперечном направлении. В этом случае режущий элемент всегда остается неподвижным. Такие станки в основном применяются для обработки стальных заготовок. Для работы с деревом данное оборудование используется редко. В таком случае тяжело обеспечить точный размер заготовки;
бесконсольные. В данном случае перемещение фрезы происходит благодаря каретке. Она укомплектована продольными и поперечными направляющими. В данном оборудовании числовой блок может размещаться вертикально или горизонтально.

Фрезерный станок бесконсольного типа

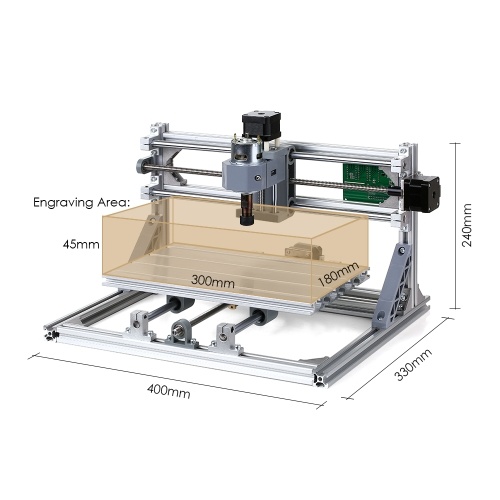

Устройство и принцип работы

Не зависимо от размеров, промышленный агрегат и настольный фрезерный станок с ЧПУ по дереву имеют одинаковые узлы, обеспечивающие перемещение инструмента по 3-м основным осям:

X – шпиндельный узел, перемещающийся по балке поперек стола;
Y – перемещение консоли вдоль стола;
Z – вертикальное движение шпинделя с цанговым патроном и инструментом.

Вдоль оси Y дополнительно перемещается стол. На столе 3D станков устанавливается независимый шпиндель с кулачками для крепления заготовки. При обработке длинных деталей напротив крепится центр – задняя бабка.

Для удобной работы устанавливается приспособление для сбора стружки. На домашнем оборудовании это обычный пылесос с большим мешком. Шланг подводится в зону реза и легкие опилки засасывает внутрь поток воздуха.

Каждый узел приводится в движение отдельным приводом. Мощность двигателя и количество оборотов подбирается разное, в зависимости от назначения. Фрезеровка производится на большой скорости для обеспечения чистоты обработки. Стол и консоль перемещаются медленно, но с большими нагрузками от веса самих узлов и детали.

Основой служит станина, на которой установлены консоли, стол, блок управления. Для движения имеются направляющие и зубчатые реки. Само перемещение осуществляется вращением звездочек на подвижных узлах.

Движение всех узлов – изготовление деталей на фрезерных станках происходит по команде блока ЧПУ шаговым двигателям, каждому отдельно, исходя из положения инструмента в данный момент, и куда ему следует сместиться для гравировки или объемной обработки.

Программа закладывается в блок ЧПУ в виде координат по 3-м осям. Производится корректировка – указывается форма и размер фрезы. После включения станка начинается движение фрезы и детали относительно друг друга. Компьютер сам выбирает оптимальную траекторию фрезеровки и, какой из узлов удобнее перемещать.

Назначение и возможности ЧПУ станков

Предпринимателей, занимающихся выпуском мебели и деревянных конструкций для строительства из древесины и прессованных стружечных плит, интересует, что можно сделать на фрезерном станке ЧПУ и какие выгоды от его эксплуатации. Перечень выполняемых операций большой:

фигурная резка;
нанесение объемных узоров;
изготовление декоративных деталей для мебели;
гравировка по мягким металлам;
создание рекламных надписей;
построение демо-макетов для выставки и демонстрации архитектурных проектов;
изготовление литейных форм;
создание заготовок для чип-сетов печатных плат.

Универсальный 3D фрезерный станок ЧПУ по дереву, возможности которого практически не ограничены, создает уникальные объемные резные элементы для мебели, столбы и балясины для лестницы. Настольное оборудование позволяет делать ювелирные изделия, фрагменты резных наличников, рам, багетов, сувенирные изделия.

На станке консольного типа с ЧПУ для дома можно изготавливать элементы декора для фасадов мебели, резные панели, ажурные конструкции из фанеры, дерева и пластика.

В домашних мастерских элменты фигурной мебели, ножки стола, накладные элементы отделки.

Фрезерование дерева на ЧПУ происходит на большой скорости с минимальным участием человека. Производительность оборудования высокая. Рабочий ставит нужную программу, устанавливает заготовку и дает команду начинать работу.

Выбор фрезерного станка по дереву

Перед покупкой оборудования следует определиться с его загрузкой и размерами деталей. Для домашней мастерской подойдет настольная модель с механическим копиром. При серьезном увлечении изготовлением уникальной мебели и для малых мебельных предприятий нужно приобрести станок 3D с ЧПУ. Большое количество совершенно одинаковых деталей за короткий промежуток времени позволит увеличить производительность предприятия, и затраты на приобретение программного блока окупятся.

Консольный фрезеровочный промышленный агрегат оправдает себя только на предприятиях массового производства крупных деталей, при раскрое листов ДВП и других элементов для мебели и строительства.

Станки для деревообработки являются одним из востребованных видов оборудования. Но для оптимизации рабочих процессов классическая компоновка в настоящее время не подходит. Поэтому для повышения функциональности для станков были разработаны блоки с ЧПУ. Это привело к пересмотру принципа конструирования подобных агрегатов.

Преимущества применения станков с ЧПУ

Прежде всего необходимо выяснить – каким образом наличие электронного блока управления сказалось на основных технических и эксплуатационных качествах оборудования. Несмотря на все преимущества применение электронных схем контроля работы влечет за собой ряд особенностей.

Прежде всего это сказалось на производительности. Время выполнения обработки заготовки станками с ЧПУ по дереву значительно меньше, чем в классических моделях. В свою очередь, это приводит к уменьшению себестоимости продукции, так как увеличение производительности является главным фактором регулирования цены.

Кроме этого, можно выделить следующие преимущества применения деревообрабатывающего оборудования с блоком числового программного управления:

меньшее количество рабочего персонала. Для нормальной работы оборудования требуется минимум рабочих. Но в связи с возрастающей сложностью эксплуатации повышаются требования к профессионализму персонала;
повышение возможностей производства. Это обусловлено многофункциональностью станков с ЧПУ по дереву. В зависимости от изначальных параметров и правильности составления программы действий можно освоить выпуск новой продукции или делать штучные детали;
точность. Во время обработки практически полностью исключается человеческий фактор. Но качество деревообработки напрямую зависит от корректности составления программы.

К недостаткам станок для работы по дереву с блоком ЧПУ можно отнести их высокую стоимость по сравнению с классическим оборудованием. Также следует учитывать трудоемкость обслуживания и ремонта.

При выборе режима обработки необходимо брать во внимание не только габариты детали, но и породу древесины. Ее твердость скажется на скорости фрезерования или выполнения токарных работ.

Двигатель станка

Шаговые электрические двигатели преобразовывают электроимпульсы в механическую энергию, которая отображается во вращении ротора. Они способны обеспечить достаточно точный контроль над скоростью движения и позиционированием без обратной связи. Такой мотор относительно прост и стоит недорого.

Сервоприводы отличаются тем, что они не крутятся постоянно. После получения сигнала они совершают оборот, после чего останавливаются. Также сервоприводы оснащены механизмом обратной связи, который позволяет достигнуть высокой точности во время работы.

Сервоприводы

Токарное оборудование

Для обработки заготовок методом вращения применяются токарные станки. В качестве режущих инструментов устанавливают резцы с различной конфигурацией кромок. С помощью подобного оборудования изготавливают деревянные изделия сложной формы.

Одним из отличий моделей является расположение шпиндельной головки. Она может находиться в горизонтальном положении (классическая схема) или в вертикальном. В последнем случае появляется возможность перемещения резца относительно длинной деревянной детали. Ограничения составляют расстояние между передней и задней бабками.

С помощью оборудования по дереву с ЧПУ с горизонтальным расположением резца можно выполнять обработку изделий из твердых пород древесины.

Для выбора токарного оборудования с CNC необходимо учитывать следующие параметры:

максимальный вес заготовки и ее габариты;
частота вращения шпиндельной головки;
мощность электродвигателя главного привода;
параметры подач суппорта;
характеристики электродвигателей суппорта. Они соединяются с блоком числового программного управления;
возможность формирования резьбы различного типа.

Кроме этих факторов следует изучить характеристики блока ЧПУ, установленного на станок для работы по дереву. В частности – возможность использования автоматического или полуавтоматического режима работы, плавность настройки и точность обработки заготовки. В дальнейшем от этих данных будет зависеть перечень выполняемых операций.

Для увеличения функциональности рекомендуется выбирать модели с резцедержателем пистолетного типа. Он рассчитан для установки от 2-х до 6-ти резцов с последующей сменой.

Эксплуатация станков с ЧПУ по дереву

Все производители предъявляют довольно жесткие требования к эксплуатации оборудования с ЧПУ по дереву. Это обусловлено высокой нагрузкой на оборудование. Поэтому перед началом работы необходимо ознакомиться с техническим паспортом.

В процессе эксплуатации следует соблюдать все рекомендации и правила производителя. При наличии системы охлаждения (воздушной или водяной) проверять ее состояние. Также своевременно выполняется замена режущего инструмента. Не допускается превышение нагрузки на электродвигатели.

С примером создания художественной 3D модели с помощью станка с ЧПУ по дереву можно ознакомиться в видеоматериале:

Благодаря полномасштабному внедрению компьютерных технологий и систем автоматизации современные деревообрабатывающие станки работают по предварительно заданным программам, что позволяет обеспечить высочайшее качество обработки древесины. Используемые на специализированных деревообрабатывающих фабриках и крупных лесопилках станки с ЧПУ позволяют с легкостью производить распил и обработку древесины, при этом имеется возможность внести соответствующие изменения в работу такого оборудования. Тем самым обеспечивается максимально возможная универсальность использования таких станков для обработки древесины.

При желании вы можете самостоятельно выполнить такие станки с числовым программным управлением, которые будут обеспечивать полную обработку древесины с великолепным качеством выполненных работ. Расскажем вам поподробнее о том, как сделать самодельный станок с ЧПУ своими руками.

Несмотря на кажущуюся сложность конструкции такого оборудования, собрать его самостоятельно не составит особого труда. Сегодня в продаже можно найти уже готовые комплекты для изготовления таких станков с ЧПУ, что позволяет минимизировать ваши затраты, при этом имеется возможность изготовить необходимый фрезерный станок с ЧПУ с 3d, который будет выполнять полный спектр работы с пиломатериалом.

Разновидности ЧПУ

Числовой программный блок, который управляет работой фрезерного станка, может быть:

позиционным. В данном случае режущий элемент устанавливается непосредственно на поверхности обрабатываемо детали в заданном положении;
контурным. В таком ЧПУ передвижение фрезы происходит по заданной программой траектории;
универсальным. Совмещает в себе функции двух предыдущих видов ЧПУ, поэтому достаточно востребован среди пользователей.

ЧПУ

Где используются станки с ЧПУ

Такое оборудование отличается универсальностью в использовании, что положительно сказалось на его востребованности и популярности на рынке. Такие аппараты могут использоваться для работы со следующими материалами:

Дерево.
Пластмасса.
Композиты и полимеры.
Тонкий металл.
Резина.
Другие материалы.

Наиболее востребованные сегодня ЧПУ-станки, которые полностью управляются автоматикой и обеспечивают максимальную точность обработки древесины. С помощью таких деревообрабатывающих станков можно выполнять следующие работы:

Распиливать дерево.
Разрезать фанеру.
Выполнять точную шлифовку.
Производить сложный трехмерный и фигурный распил древесины.
Изготавливать различные стройматериалы из дерева.

В каждом конкретном случае в зависимости от функционала такого устройства его схема исполнения и используемые компоненты будут различаться. Именно поэтому вам необходимо сначала определиться с функциональными возможностями такого оборудования и уже в зависимости от этого выбирать тот или иной тип и схему для самостоятельного изготовления станка с ЧПУ.

Дополнительные приспособления

В конструкции фрезера с ЧПУ есть планка с разметкой, позволяющая выполнять прямолинейную обработку деталей. Некоторые модели агрегатов оборудованы промышленными мощными пылесосами. Они удаляют древесную стружку, мелкие щепки и пыль со станка.

Производители деревообрабатывающих станков с программным управлением постоянно совершенствуют модели и внедряют приспособления, существенно повышающие возможности оборудования. К примеру, система АТС позволяет максимально быстро сменить режущие элементы автоматически без участия оператора. Также применяются вакуумные столы, защитные устройства направляющих элементов, системы фильтрации и автоматической подачи смазочных и охлаждающих жидкостей, прочее. При выборе модели станка следует обращать внимание на наличие дополнительных систем и приспособлений, от которых зависит производительность оборудования.

Инструкция по сборке

Предлагаем вам достаточно простую инструкцию по сборке фрезерного станка с ЧПУ, что позволит вам самостоятельно выполнить такое оборудование для обработки древесины. Данная схема подразумевает использование уже готовых наборов компонентов, которые включают специально подобранные элементы для изготовления такого оборудования. Впрочем, ничего не мешает вам самостоятельно найти или изготовить все комплектующие, и впоследствии вы не только сможете существенно сэкономить, но и сделаете такой станок, который будет полностью отвечать вашим требованиям.

Подготовительные работы

В первую очередь вам необходимо определиться со схемой, по которой в последующем будет работать выполненное вами оборудование. За основу проще всего взять старый фрезеровальный или сверлильный станок. В таком оборудовании рабочая головка с установленным сверлом меняется на фрезерную насадку.
Далее вам потребуется самостоятельно выполнить или использовать из набора уже готовый механизм, который позволяет фрезерному инструменту перемещаться в трех плоскостях. Если вы выполняете самостоятельную сборку такого механизма, то его можно выполнить из кареток от старого неработающего лазерного принтера. Такие каретки позволят обеспечить перемещение рабочего инструмента в двух плоскостях.

В последующем к выполненному механизму можно будет с легкостью подключить компьютер или блок управления с программным обеспечением, что позволяет полностью задавать траекторию движения фрезерной рабочей головки. В то же время отметим, что если вами используется каретка от старого фильтра, то использовать такой станок с ЧПУ можно будет лишь для обработки древесины, пластика или тонколистового металла.

Если вам необходим станок с ЧПУ, способный выполнять полноценное фрезерование заготовок из различных материалов, то за перемещение используемого рабочего инструмента должен отвечать мощный шаговый двигатель. Выполнить его можно из обычного электромотора или приобрести уже готовые модели небольшой мощности.

Использование таких двигателей позволит избежать необходимости использования винтовой передачи, которая усложняет всю конструкцию. При этом характеристики такого самодельного оборудования и его функциональные возможности существенно расширяются. Если вы по каким-либо причинам не можете или не хотите использовать мощный шаговый двигатель, то рекомендуем выбирать каретки от принтеров мощных топовых моделей, что позволит обеспечить максимально возможную амплитуду движения фрезеровальной рабочей головки.

Схема и чертежи станка

Основой самостоятельно выполненного станка с ЧПУ станет механизм фрезера. В том случае, если вы используете уже готовые наборы для выполнения такого оборудования, то можно подобрать такой механизм, который будет полностью соответствовать мощности двигателя и выполняемым в последующем работам с древесиной и другими материалами.

В Интернете можно подыскать многочисленные схемы выполнения таких механизмов фрезера для станков с ЧПУ. В каждом конкретном случае используемый механизм будет различаться в зависимости от установленного двигатели и каретки. Выбирая тот или иной чертёж такого фрезеровального станка, необходимо отдавать предпочтение оборудованию, которое сочетает простоту конструкции и при этом полностью соответствуют вашим требованиям.

Собираем станок с ЧПУ

В первую очередь необходимо выполнить основу оборудования, к которой в последующем будут фиксироваться фрезер, каретка и электродвигатель. Выполнить такое основание можно из балок прямоугольного сечения, к которым привариваются или фиксируются на болтах металлические направляющие.

Выполненное основание для станка должно отличаться жесткостью, что необходимо для точного позиционирования фрезерной головки. Специалисты рекомендуют выполнять соединение всех металлических элементов такой несущей конструкции при помощи винтов, что позволяет не только обеспечить нужную прочность, но и в последующем с легкостью модернизировать ваши станки.

В выполненном станке с ЧПУ должен быть предусмотрен механизм, позволяющий перемещать рабочий инструмент в вертикальной плоскости. Можем порекомендовать использовать для такого вертикального перемещения инструмента винтовую передачу, вращение от которой передается с помощью зубчатого ремня.

Вертикальную ось, которая потребуется каждому изготовленному самостоятельно станку с ЧПУ, можно выполнить из алюминиевой плиты. Размеры такой вертикальной оси следует в точности подгонять под общие габариты собираемого вами устройства.

Изготовив или приобретя все комплектующие для такого оборудования, можно начинать сборку станка. Вам необходимо смонтировать два шаговых электродвигателя, которые крепятся к основанию за его вертикальной осью. Первый электродвигатель отвечает за перемещение головки в горизонтальной плоскости, тогда как второй обеспечивает движение резака уже по вертикали. Монтируются используемые узлы и агрегаты, при этом качеству их фиксации следует уделить должное внимание.

В процессе эксплуатации такого оборудования на него приходится повышенная нагрузка с вибрацией, и при некачественном креплении в скором времени могут начаться проблемы с точностью позиционирования головок. Привод всех подвижных элементов и рабочих фрезеровальных головок должен осуществляться исключительно при помощи ременных передач.

Выбор шаговых двигателей

Большинство моделей самостоятельно изготовленных ЧПУ-станков оснащаются шаговыми двигателями, позволяющими перемещать рабочий инструмент в трех плоскостях. В зависимости от конструкции такое оборудование может оснащаться двумя или тремя шаговыми двигателями, а также компоноваться дополнительно электромоторами от компьютерных принтеров.

Выбирая используемые шаговые двигатели, необходимо обратить внимание на количество каналов управления. Наилучшие модели имеют пять каналов управления, что повышает функциональность изготовленного мини-станка. Также, выбирая конкретные модели таких двигателей, следует ознакомиться с их спецификацией и уточнить, на сколько градусов осуществляется изменение положения головки на координатном столе за один шаг мотора. От этой характеристики будет напрямую зависеть точность позиционирования режущего инструмента.

Электронная начинка оборудования

Сегодня в продаже можно найти различные уже готовые микросхемы для управления работой маршевых двигателей. Также не составит труда найти соответствующее программное обеспечение, которое будет подавать управляющие сигналы на двигатели, и, соответственно, они будут, изменяя свое положение, опускать и поднимать рабочий инструмент.

Важный момент в выборе программного обеспечения состоит в том, что оно должно обязательно поддерживать драйвера контроллеров arduino, установленных на вашем мини-станке. Подключение платы управления непосредственно к самодельному станку с ЧПУ осуществляется через порт LPT или CNC.

Проще всего такое электронное оборудование для станка с ЧПУ заказать непосредственно с китайских аукционов и сайтов. Там можно с легкостью найти как готовые наборы для станков, так и отдельно используемое электрооборудование. Стоимость таких микросхем, ПО и контроллеров будет на доступном уровне.

ЧПУ-фрезер своими руками — это универсальное в использовании оборудование, которое позволяет существенно упростить и автоматизировать работу по обработке пиломатериалов, пластика, тонкого металла При наличии соответствующего опыта работы можно самостоятельно изготовить такой станок с ЧПУ, который будет обеспечивать необходимую точность и высокую производительность работы. Вам лишь потребуется подыскать качественную схему исполнения такого оборудования и приобрести уже готовые наборы комплектующих, выбрать используемые маршевые двигатели и автоматику.

Характеристики оборудования: на что обращать внимание

С конструкцией разобрались. Она может немного отличаться на разных моделях, но принцип действия единый. Теперь поговорим о технических параметрах.

Казалось бы, возможности избыточными быть не могут: чем мощнее (длиннее, маневреннее, быстрее), тем лучше. Однако, станок ЧПУ – изделие высокотехнологичное и дорогое. Поэтому для правильного выбора надо понимать, за что платим.

Размер рабочего стола

От этого параметра зависят две вещи, взаимно исключающие друг друга:

чем больше стол – можно обработать более крупное изделие;
чем меньше стол – тем проще разметить станок в помещении.

Мини фрезерный станок

Компактный фрезерный станок может все, кроме выпиливания филенок на полотнах дверей (они просто не поместятся в рампу).

Мощность шпинделя

Вопреки распространенному мнению, этот параметр не связан с размером. От него зависит, насколько твердую заготовку вы сможете обработать. На качество фрезеровки напрямую влияет число оборотов вала.

Чем они выше – тем ровнее получается срез. В чем связь с мощностью? При работе с твердым деревом, растет сопротивление. Слабый двигатель начинает терять обороты, и обработка поверхности заготовки будет неравномерной: местами гладко, местами с заусенцами.

Популярное: Сделать приспособления для фрезера своими руками, или приобрести готовые?

От этой характеристики станка зависит еще и скорость работы. Если двигатель работает с нагрузкой 80% — 90%, ему необходимо давать время на остывание. А фрезерный аппарат с 50% запасом мощности, работает на 2/3 номинальной нагрузки, и легко переносит непрерывную работу.

Обратите внимание

Запас мощности — это более высокая стоимость и повышенный расход электроэнергии.

Обзор фрезерных станков по дереву с ЧПУ для домашней мастерской, цена нового, б/у

Фрезерные станки по дереву с ЧПУ широко используются в цехах промышленных предприятий и маленьких мастерских. На них изготавливают мебель, строительные конструкции, декоративные изделия. Подключение ЧПУ позволяет с высокой производительностью делать высокоточные детали.

Содержание:

1 Основные разновидности, устройство и принцип действия
- 1.1 Универсальный
- 1.2 Копировальный
- 1.3 Настольный
- 1.4 Мини-фрезер
- 1.5 Токарный
- 1.6 Сверлильный
- 1.7 Расточной
- 1.8 Гравировальный
- 1.9 3D
2 Возможности для домашней мастерской
3 Критерии выбора
- 3. 1 Тип шпинделя
- 3.2 Конструкция портала
- 3.3 Тип электродвигателя
- 3.4 Режущих элементов
- 3.5 Вариации размеров деталей
4 Обзор популярных моделей
- 4.1 Beaver 0906 AT-E
- 4.2 VISPROM FPV-30 CNC 38510000
- 4.3 XYZ-3030
5 От чего зависит стоимость
6 На что обратить внимание при выборе БУ
7 Рекомендации по эксплуатации

Основные разновидности, устройство и принцип действия

Фрезерные станки по дереву с ЧПУ имеют деление по расположению оси шпинделя:

горизонтальные;
вертикальные;
универсальные.

Оборудование, обрабатывающее дерево, по своей конструкции делится на виды: консольные и бесконсольные, а также одностоечные, портальные фрезерные станки и с нижним подвесом шпиндельной головки. По выполняемым работам различают:

фрезерные;
фрезерно-токарные;
универсальные;
гравировальные;
копировальные;
фрезерный станок 3D с ЧПУ.

По месту установки различают настольные и напольные модели. Фрезерные станки по дереву с ЧПУ выпускают в основном бесконсольные портального типа с неподвижным столом. Перемещается по 3 осям шпиндельная головка на каретке.

Важно!

Фрезерные станки по дереву с ЧПУ по дереву должны иметь пылеулавливатель – приспособление для пневматического удаления стружки и пыли.

Универсальный

Универсальные фрезерные станки по дереву с ЧПУ, используют на крупных предприятиях, выпускающих большие партии оборудования. Оборудование многофункциональное и высокопроизводительное. Используется для раскроя заготовок из фанеры, ДВП, ДСП и других плит.

При обработке заготовок на фрезерные станки по дереву с ЧПУ выполняется:

фрезеровка по 4 плоскостям;
торцовка;
сверление и расточка;
вырезка шипов и пазов;
отделка фигурной кромки;
создание рельефных поверхностей.

Работая по программе, станок с одной установки выполняет черновую и чистовую обработку. Станки напольные, консольного типа, имеют револьверную головку с инструментом разного вида.

Копировальный

Копировальный станок изготавливает детали, повторяя в точности заданный шаблон. Модели с ЧПУ работают по программе. Все данные по 3 координатам заложены в компьютер и станок с высокой точностью до 0,02 мм изготавливает неограниченное число копий.

Копировальные станки по дереву с ЧПУ применяют для изготовления декоративных панелей, резных рамок, декоративных фасадов шкафов и других деталей со сложным объемным рельефом. Станки для деревообрабатывающих предприятий портального типа с неподвижным столом. Данные могут считываться с модели механическим путем датчиками или модель полностью виртуальная.

Настольный

Настольное оборудование отличается небольшими размерами и малым весом. На нем обрабатывают фрезерованием заготовки размерами максимум 300×600 мм или объемные, типа вала максимум 800 мм в длину и менее 200 мм в поперечном сечении. Фрезерные станки по дереву с ЧПУ имеют неподвижный стол с пазами для крепления заготовки из легкого металла – алюминий и его сплавы. Шпиндель подвесной снизу для обработки длинных прямоугольных изделий типа плинтусов и планок. Остальные работы удобнее производить на моделях портального типа.

Мини-фрезер

Модель представляет компактный фрезер с цангой для крепления инструмента. Глубина резания выставляется лифтом. Направление движения по горизонтали ручное. Время непрерывной работы 5–20 мин с перерывом 30–40 мин. Оборудование подходит для домашних мастерских с малым рабочим циклом.

При управлении в ручном режиме невозможно добиться большой точности. Изготовление деталей, особенно партий, требует создания специального стола с нижним подвесом фрезера или работы по шаблону с копировальным кольцом.

Токарный

Токарный станок не имеет патрона. В шпиндель вставляется оправка с коронкой, на которую крепится торец заготовки. Резец перемещается в продольном и поперечном направлении относительно вращающейся детали. На токарных станках изготавливают тела вращения со сложной конфигурацией, декоративные стойки, ножки, колонны для беседок и тумбочек.

Сверлильный

Сверлильный станок с ЧПУ имеет подвижный стол, на котором перемещается заготовка в продольном направлении. Патрон со сверлом установлен на каретке и в автоматическом режиме по координатам сверлит отверстия, перемещаясь в поперечном направлении и опускаясь. На станке выполняется сверловка под крепеж и перфорация небольших участков.

Расточной

Станок по дереву аналогичен оборудованию для обработки. Он имеет вращающийся стол и вертикально расположенный резцедержатель. При работе инструмент перемещается сверху вниз. Глубина реза настраивается горизонтальным перемещением.

Гравировальный

Стол гравировального станка неподвижный или перемещается в продольном направлении. Глубина обработки малая. Тонкой фрезой рисунок наносится на поверхность деревянных панелей, создавая надписи, объемные узоры.

Большие гравировальные станки с ЧПУ применяют на производстве для раскроя заготовок из листового материала:

ДСП;
МДФ;
фанеры;
оргстекла;
пластика.

Пальчиковая фреза следует по контуру, заложенному в программе, вырезая автоматически плоские детали с конфигурацией любой сложности.

3D

Объемные детали, имеющие поверхности со сложным рельефом, изготавливают на фрезерных станках с вращающимися центрами. Фрезерные станки по дереву с ЧПУ широкоуниверсальные, с револьверной головкой. При вращении заготовки производится обработка фрезами разных видов. Станки изготавливают декоративные колонны, стойки, ножки, статуэтки и другие декоративные детали.

Возможности для домашней мастерской

Для домашней мастерской подойдут настольные фрезеные станки по дереву. Подключение ЧПУ позволит изготавливать сложные детали, проектируя их на компьютере.

Критерии выбора

Фрезерные станки по дереву с ЧПУ подбираются под виды операций, которые они будут производить, размерам деталей и мощности. Обрабатывать дома древесину для поделок, гравировать и копировать изображения подойдут агрегаты с легкой рамой из алюминия и плоским столом.

Изготавливать мебель, работать постоянно в течение смены, выдержат напольные фрезерные станки с ЧПУ промышленного типа. Они должны иметь прочную стойку из профиля, стол с пазами крепить детали и рабочие узлы, способные долго работать.

Тип шпинделя

Шпиндели различаются по типу охлаждения:

воздушное – для непродолжительных нагрузок в домашних мастерских;
водяное дорогое и сложное, позволяет непрерывно работать на фрезерном станке с ЧПУ более 10 часов.

Мощность шпинделя зависит от типа обработки. Фрезеровать и обтачивать древесину за один проход на глубину до 7 мм подойдут узлы мощностью 1,6-2,3 кВт. Фанера требует шпиндель от 2,9 кВт. На нем можно фрезеровать цельное дерево с глубиной прохода более 7 мм. К характеристикам шпинделя относится частота вращения, способ регулировки оборотов и плавность разгона.

Важно!

При обработке древесины выделяется много пыли. Вместе с воздушным потоком, охлаждающим шпиндель, она попадает в рабочие узлы и приводит к их поломке. Необходимо постоянно очищать щели для забора воздуха и рабочие детали от грязи.

Конструкция портала

От жесткости и конструкции портала зависит:

точность обработки;
допустимые нагрузки;
количество выполняемых операций;
твердость обрабатываемых материалов.

Выполнять обработку дерева периодически, с небольшими нагрузками, подойдут легкие фрезерные станки с роликовыми направляющими. Для ежедневной работы не менее 8 часов, следует выбрать неподвижный стол с профильными направляющими рельсового типа. Они долговечные, укрепляют основание, не дают прогибов при перемещении по ним портала.

Цилиндрические направляющие типа длинного вала выдерживают большие нагрузки и могут устанавливаться на фрезерных станках со столом более 1000 мм без потери точности и параллельности. Перемещение портала по ним происходит с высокой точностью. Обеспечить жесткость крепление каретки и точность перемещений может портал с трапециевидными стойками, основание которых скользит по направляющим. В верхней, узкой части монтирована поперечина с направляющими под каретку шпиндельного узла.

Тип электродвигателя

Длительную работу шпинделя и необходимую частоту оборотов обеспечивает асинхронный двигатель. Установив на фрезерный станок головку электродрели и фрезера, после нескольких минут работы надо давать станку отдохнуть времени в 2–3 раза больше.

Режущих элементов

При обработке цилиндрических поверхностей деревянных заготовок используют проходные токарные резцы с острым углом заточки. Отверстия выполняются сверлами. Для большинства операций используют фрезы:

торцевые;
концевые;
дисковые;
шпоночные;
цилиндрические;
фасонные;
гравировальные.

Инструмент выбирается по типу проводимой операции, размеру отверстия и выборки, конфигурации обрабатываемой кромки.

Важно!

Гравировальные фрезы, похожие на сверло с острыми режущими кромками на конусе, используют для нанесения плоского и объемного изображения.

Вариации размеров деталей

Большая часть настольного оборудования для домашних мастерских обрабатывает заготовки 200×300 мм. аналогичные фрезерные станки, используемые в мастерских и на предприятиях, могут изготовить детали 300×600 мм и длинные типа вал длиной до 800 мм. Промышленное оборудование с ЧПУ производит на универсальных станках объемную обработку заготовок 300×1200 мм. Стол гравировального оборудования помещает листы под раскрой до 1500×2400 мм.

Обзор популярных моделей

Производители предлагают большой выбор фрезерных станков по дереву с ЧПУ. Среди них наибольшей популярностью пользуются модели, представленные ниже.

Beaver 0906 AT-E

Страна производитель модели Beaver 0906 AT-E Италия. Фрезерный станок предназначен для фрезерования и гравирования заготовок по плоскости и создания 3D деталей. Обрабатывает материалы:

дерево;
полистиролы;
ДВП, МДФ, ДСП;
гетинакс;
модельный пластик;
искусственный камень.

Отличается высоким качеством обработки. Стол алюминиевый, неподвижный с пазами для крепления деталей. Рабочая зона 600×900×100 мм. Привод – шарико-винтовые пары. Частота вращения шпинделя до 1800 об/мин. Программное обеспечение Type3.

VISPROM FPV-30 CNC 38510000

Напольный одностоечный фрезерный станок консольного типа VISPROM FPV-30 CNC 38510000 используется на производстве для изготовления больших партий деталей. Кроме фрезерования, производит точное и быстрое сверление дерева и мягких материалов. Размер рабочего стола 470×160 мм. перемещение по вертикали 300 мм. Точность изготовления – повторяемость, 0,015 мм.

XYZ-3030

Настольный гравировально-фрезерный по дереву XYZ-3030 предназначен для домашних мастерских. Рабочее поле фрезерного станка 300×300×100 мм. изготавливает 3D детали из различных материалов. Кроме дерева, обрабатывает:

акрил;
цветные металлы;
ПВХ;
полистирол;
камень.

Мощность шпинделя 0,8 кВт, охлаждение водное. Габариты станка 1000×1000×1250 мм.

От чего зависит стоимость

Габаритные размеры станины и стола составляют малую долю его стоимости и незначительно влияют на цену всего станка. Цена в основном зависит от рабочих параметров оборудования:

мощность;
производительность;
точность размеров обработки;
чистота поверхности;
количество проводимых операций;
максимальные размеры заготовки.

Перечисленные характеристики обеспечиваются качественными надежными узлами, дополнительными приспособлениями и конструкцией станка.

На что обратить внимание при выборе БУ

При покупке фрезерного станка по дереву с ЧПУ, бывшего в употреблении, следует проверить:

способ программирования;
точность выполнения команд блока управления;
износ направляющих;
состояние подшипников;
биение шпиндельного узла.

Важно!

Состояние направляющих определяет точность обработки, плоскостность детали по всей поверхности. Биение валов зависит, прежде всего, от состояния подшипников, их регулировки.

Как правильно выбрать домашний фрезерный станок для мастерской: разновидности и особенности фрезерных станков

Дерево – практичный материал натурального происхождения, применяемый в строительных, отделочных и многих других работах. Для обработки заготовок мастера используют разные инструменты и оборудование. Фрезерный станок для работы с деревом в домашней мастерской отличается универсальностью и широкими функциональными возможностями, но как его выбрать в предлагаемом ассортименте?

Особенности фрезерных станков для домашней мастерской

Фрезерные станки по дереву для дома отличаются от промышленных уменьшенными размерами и доступной ценой. Есть устройства с системой ЧПУ (числовое программное управление), позволяющие вывести работу на принципиально новый уровень. Купив такой фрезеровальный станок, вы сможете заняться изготовлением:

предметов мебели и фасадов;
дверей и окон;
элементов интерьера;
карнизов, балясин и пр. ;
паркетных и мозаичных напольных покрытий;
сувенирной и рекламной продукции;
детских игрушек и т.д.

Для каждого вида деятельности домашние мастера подбирают походящий фрезерный станок.

Разновидности фрезерных станков для дома

В продаже в специализированных магазинах представлены разные фрезерные станки. Они отличаются конструкцией, набором функциональных возможностей, принципом действия и стоимостью.

Ручные фрезеры, часто называемые станками, по сути представляют собой компактный электроинструмент. Обрабатывать большие партии заготовок с помощью таких фрезеров не получится, но зато инструмент имеет компактные размеры и стоит недорого. Фрезер такого типа имеет небольшую платформу с отверстием, из которого выходит шпиндель с патроном для установки фрезы. Из недорогого ручного фрезера можно сделать полноценный фрезеровальный станок. Для этого инструмент крепят к рабочей столешнице снизу.
Станки с ЧПУ. Для дома можно купить и фрезерный станок с ЧПУ, который позволит выполнять большой спектр операций по обработке деревянных заготовок и не только. С помощью подобных агрегатов можно изготавливать мельчайшие детали, а за работу устройства отвечает специальный микропроцессор и операционная система с программным обеспечением.
Бытовые настольные. Небольшие фрезерные станки для домашних мастерских, имеющие доступную цену. В отличие от ручных фрезеров, имеют полноценную рабочую поверхность. С помощью оборудования можно создавать небольшие деревянные детали, сувениры и обрабатывать заготовки (вырезать шипы, пазы и пр.). Станки справляются даже с плотными деревянными заготовками.
Вертикально-фрезерные. Эти фрезерные столы для дома не так функциональны, как настольные или с ЧПУ, но при определенных задачах они незаменимы. Лучше всего они справляются с растачиванием отверстий, выборкой пазов и зенкованием. Еще ими удобно обрабатывать кромки и создавать рамки. Подходят также для решения производственных задач в цехах.
Копировально-фрезерные. Оборудование для изготовления точных копий деталей из дерева, независимо от сложности форм. Работают по принципу копирования шаблона. Такие фрезеры бывают ручными и автоматическими, а в домашних условиях устанавливаются редко. В основном их покупают мастера, занимающиеся изготовлением сувенирной или рекламной продукции.

Как выбрать подходящее оборудование?

Чтобы при покупке фрезерного станка для домашней мастерской не было проблем, нужно разобраться в главных технических характеристиках этих устройств. Обязательно учитывайте их, когда будете искать нужную модель в каталоге магазина.

Размеры рабочей области

Если планируете работать с маленькими заготовками, создавая разделочные доски, сувениры, мебельные декоративные накладки или игрушки, можете ограничиться среднеформатным домашним фрезерным станком. Вам должно хватить рабочего стола 40х40 или 60х90 см. Если у вас домашнее дверное производство, потребуется фрезеровальный станок со столешницей увеличенных размеров – до 130х130 см и более.

Станина

От ее мощности и размеров зависят вибрации, возникающие при работе. Чем массивнее оборудование, тем меньше оно вибрирует в процессе обработки заготовок. Рамы обычно изготавливают из стали или алюминия, а есть модели из чугуна. Для дома можно выбрать любой вариант, но чем станок легче, тем он мобильнее.

Мощность

Ключевым элементов фрезерного станка для дома является шпиндель. Скорость его вращения и мощность двигателя влияют на размеры обрабатываемых деталей и срок службы оборудования. Подбирать эту характеристику нужно с учетом объемов работы:

домашним мастерам достаточно станка на 1,5 кВт;
если часто пользуетесь оборудованием для производства разных крупных деталей – нужно 3 кВт;
для обработки массива при изготовлении корпусной мебели – от 5,5 кВт.

Тип двигателя

Двигатели бывают шаговыми или сервоприводными. Первые устанавливаются в недорогие станки, но уступают в точности. Им свойственно незначительное подергивание и отсутствие контроля электроникой. Моторы с сервоприводами сильно удорожают конструкцию, но отличаются максимальной плавностью хода и точностью.

Способ замены насадок

Фрезеровальные станки позволяют устанавливать фрезы разными способами. Если вы не планируете часто их менять, подойдет почти любой станок. Если вы часто меняете фрезы при обработке заготовок, лучше отдать предпочтение устройству с так называемым магазином, в который устанавливается сразу несколько фрез. Наличие магазина свойственно фрезеровальным станкам профессионального или полупрофессионального класса.

Количество осей

Многие домашние фрезерные станки обрабатывают заготовки по трем осям, но когда нужно создать более сложный рельеф на заготовке, лучше использовать оборудование с четырьмя или пятью координатами. В таких фрезеровальных станках рабочая головка имеет большую свободу перемещения.

Другие важные параметры

Чтобы выбрать и купить фрезерный станок для домашней эксплуатации, руководствуйтесь также другими важными параметрами и особенностями:

бренд и цена оборудования;
тип привода – ременной или прямой;
рабочее напряжение – 220 или 380 вольт;
ход шпинделя;
масса и размеры оборудования.

При правильной эксплуатации и соблюдении рекомендаций производителя даже недорогой фрезерный станок для дома прослужит в течение долгого времени без единой поломки.

8 загальних рис кращих домашніх фрезерних верстатів з ЧПУ по дереву та металу

1. Універсальність

2. Простота використання

3. Повторюваність

4. Швидкість

5. Потужний портал

6. Компактність

7.Автономний контролер

8. Гарантія

Незалежно від того, чи є ви любителем або хочете вести невеликий бізнес у своєму гаражі або майстерні, невеликий фрезерний верстат з ЧПУ по дереву допоможе вам розширити види робіт, які ви можете виконувати і різноманітність матеріалів, які ви можете обробляти.

Ви можете купити комплект фрезерного верстата з ЧПУ по дереву DIY, в якому компоненти виготовлені за допомогою 3D-друку. Або ви можете вибрати настільний фрезерний верстат з ЧПУ по дереву виконаний у металі. Багато компаній продають невеликі фрезерні верстати з ЧПУ по дереву и металу, вони дозволяють виконувати складні роботи, використовувати їх як гравірувальний верстат або виконувати проекти з деревообробки або навіть різання м’яких металів. Але як дізнатися, який фрезерний ЧПУ верстат по дереву вам підходить найкраще?

Практично будь-який окремий або настільний верстат з ЧПУ по дерев початкового рівня перетворить вашу домашню майстерню.

Ось керівництво покупця, яке допоможе вам визначити, що спільного у найкращих фрезерних верстатів з ЧПУ:

1. Універсальність

Ваш настільний фрезерний верстат з ЧПУ має обробляти різні матеріали, включаючи дерево, твердий або м’який метал, пластик, акрил, МДФ, ПВХ, друковані плати та інші матеріали заготівлі. Столяри, які зазвичай не залежать від точності фрезерних верстатів із ЧПУ, цінують доступність фрезерних верстатів із ЧПУ по дереву.

Після купівлі та навчання використанню фрезерного верстата з ЧПУ любителі, столяри та працюючі не за наймом машиністи починають виконувати безліч проектів «зроби сам» для розваги та отримання прибутку. Настільні верстати з ЧПУ мають гнучкість для високоточного проектування, не займаючи місця повнорозмірних верстатів з ЧПУ.

2. Простота використання

Любителям та новачкам вивчення передових технологій може здатися лякаючим або навіть приголомшливим. Тим не менш, програмне забезпечення CAM стає все більш зручним для користувача, і вивчення G-коду та основ програмування вже не так складно, як раніше. Багато верстати з ЧПУ, у тому числі невеликі за розміром настільні фрезерні верстати з ЧПУ, прості в освоєнні та експлуатації. Безліч відмінних навчальних посібників та курсів, навчать вас керувати сучасним фрезерним верстатом з ЧПУ.

3. Повторюваність

Якщо для проекту потрібно кілька деталей, то кожна деталь повинна бути знята зі верстата в межах допусків. Це називається повторюваністю і є відмінною рисою верстатів із ЧПУ, у тому числі фрезерних верстатів із ЧПУ. Пам’ятайте, що хоча мета будь-якого верстата з ЧПУ — стабільність, для досягнення цих результатів потрібні спільні зусилля навченого оператора та високоякісного верстата з ЧПУ. І це також відноситься до деревообробки, 3D-принтерів, фрезерних верстатів з ЧПУ та токарних верстатів.

4. Швидкість

Ви очікуєте високої продуктивності від фрезерного верстата з ЧПУ, і найкращі можуть їх забезпечити. Швидкість починається з високоякісних технічних характеристик від крокових двигунів до шарико-гвинтових пар та інтуїтивно зрозумілого, простого у використанні верстата, що допомагає оператору зрозуміти оптимальні швидкості різання та подачі для різних заготовок.

Швидкість верстатів серії SMART до 3000 мм/хв, а серії S300, L500, M900 до 6000 мм/хв.

5. Потужний портал

Тяжкі компоненти, що рухаються з високою швидкістю та подачею, створюють великі сили інерції. Основна частина цієї сили посідає горизонтальну опору порталу під столом і вертикальні опори порталу.

Алюмінієві профілі повинні бути рівномірно розподілені по осі Y фрезера, створюючи точну та рівномірно жорстку станину верстата. Прикладом міцного верстата фрезерного є комплект фрезерного верстата RAPTOR SMART з управлінням GRBL. Він працює на процесоры STM32, та потужному програмному забезпеченні з відкритим кодом.

6. Компактність

Багато фрезерних верстатів з ЧПУ по дереву з зменшеною площею різання та меншими габаритами ідеально підходять для любителів, оскільки вони спроектовані так, щоб вписатися в обмежену робочу зону невеликої майстерні. Пам’ятайте, що параметри верстата також впливають на максимальний розмір деталі, що обробляється.

7. Автономний контролер

Шукайте високоякісний фрезерний верстат із ЧПУ по дереву з автономним контролером, який дозволить вам ефективно керувати верстатом без комп’ютера. Кращі автономні контролери включають сенсорний екран.

8. Гарантія

Обов’язково поцікавтеся, яку гарантію та обслуговування пропонує компанія. Стандартна гарантія становить один рік, але у різних виробників вона може відрізнятися, тому важливо її перевірити.

Вам потрібна більша точність, ніж може забезпечити фрезерний верстат з ЧПУ?

У RAPTOR CNC є фрезерні верстати з ЧПУ, які роблять майже все, що і великі фрезери, без проблем, пов’язаних з громіздкими, складними повнорозмірними фрезерними верстатами з ЧПУ, які не підійдуть для вашої майстерні або бюджету.

Ви можете розширити можливості універсального верстата, такого як наш надпотужний SMART, оснастивши його насадкою для лазерного гравера або купивши кіт набір збільшення площі оброблюваних деталей. Наші пропозиції верстатів з ЧПУ включають фрезерний верстат серії SMART та фрезерний верстат з ЧПУ S,L,M.

Якщо ви шукали на верстат з ЧПУ невеликого розміру і великої потужності, наш фрезерний верстат S-300 може стати ідеальним доповненням до вашого зростаючого домашнього бізнесу. Наші фрезерні верстати з ЧПУ поставляються з програмним забезпеченням, яке допоможе вам швидко приступити до роботи, а фахівці CAD/CAM компанії RAPTOR CNC завжди готові запропонувати вам свою професійну підтримку.

Не відкладайте!

Можливо, ваші конкуренти вже користуються перевагами обробки з ЧПУ.

Візьміть під свій контроль ціну та доставку, виконуючи власні фрезерні роботи з ЧПУ. Найкращий час, щоб зробити цей крок і взяти все в свої руки, — зараз. Незалежно від того, чи є ви невеликим підприємством, майстернею на одну людину або любителем, це може бути найрозумнішою інвестицією, яку ви коли-небудь робили.

Високоякісний верстат з ЧПУ стане чудовим доповненням до вашого механічного цеху, деревообробної майстерні, домашньої майстерні або хобі, яким ви займаєтесь у своєму гаражі. Верстат з ЧПУ розширить ваші можливості та зробить продуктивним та творчим працівником.

Фрезерный станок для домашней мастерской в Санкт-Петербурге: 359-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Санкт-Петербург

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Здоровье и красота

Продукты и напитки

Детские товары

Текстиль и кожа

Электротехника

Дом и сад

Мебель и интерьер

Промышленность

Вода, газ и тепло

Все категории

ВходИзбранное

Фрезерный станок для домашней мастерской

602 903

Фрезерный станок по дереву с ЧПУ TS 2030L 3,5 кВт (Воздуш. охл.)
