Как сделать фрезерный станок с чпу по дереву своими руками: Фрезерный станок с чпу своими руками

alexxlab | 25.02.2023 | 0 | Фрезерный

Содержание

Руководство по DIY фрезерному станку с ЧПУ

Как применение фрезерных станков с ЧПУ на крупных механических заводах, деревообрабатывающий станок с ЧПУ DIY постепенно завоевал популярность в небольших и домашних мастерских. Если вы решили построить самодельный фрезерный станок с ЧПУ или, может быть, вы только думаете об этом, с чего начать? Что нужно учитывать перед станком с ЧПУ для дерева своими руками? Какие типы комплектов DIY для фрезерных станков с ЧПУ следует покупать? Если вы ищете ответы на эти вопросы, это руководство для вас. Это руководство может помочь вам понять, что нужно делать при самостоятельном создании станка с ЧПУ для дерева.

Почему DIY фрезерный станок с ЧПУ

Есть много причин, по которым люди хотят сделать фрезерный станок с ЧПУ своими руками. Как мы знаем, существует множество типов станков с ЧПУ для разных целей, и некоторые из них с множеством функций могут быть очень дорогими. Поэтому иногда люди хотят сделать станок с ЧПУ для дерева своими руками только потому, что не могут позволить себе купить его с полки. Кроме того, если вы владелец небольшой мастерской или любитель ремесел, который любит делать вещи своими руками, вам могут не понадобиться слишком сложные функции фрезерного станка с ЧПУ, поэтому вы можете выбрать фрезерный станок с ЧПУ своими руками. Также существует большая гибкость при разработке и изготовлении самодельного фрезерного станка с ЧПУ. Вы сможете настроить свой фрезерный станок с ЧПУ в соответствии со своими особыми и уникальными требованиями.

Что умеет фрезерный станок с ЧПУ своими руками

Как следует из названия, DIY CNC router означает самостоятельную сборку фрезерного станка с ЧПУ в соответствии с вашими конкретными потребностями. Многие владельцы небольших заводов или мастерских, а также любители предпочитают самодельные станки с ЧПУ по дереву для обработки своих специальных изделий или поделок, таких как рельефные скульптуры, формы, рекламные вывески, игрушки и т. Д., И многие предпочитают строить станки с ЧПУ для дерева своими руками. для резки деревянных или металлических пластин для изготовления изделий из дерева и мебели, таких как шкафы, гардеробы, музыкальные инструменты и т. д. Покупка готового фрезерного станка с ЧПУ может сэкономить много хлопот, но в то же время может привести к отходам. Поскольку владельцы мастерских или любители могут использовать только одну или две функции станка с ЧПУ или могут потребовать простой настройки, дополнительные функции станка с ЧПУ могут привести к пустой трате денег и ресурсов. Кроме того, DIY-фрезерный станок с ЧПУ может потребовать относительно сильных практических навыков и определенных знаний о станке с ЧПУ.

Что нужно учитывать перед фрезером с ЧПУ своими руками

Но прежде чем начать сборку самодельного фрезерного станка с ЧПУ, вам необходимо принять во внимание несколько моментов, в том числе:
Цель: Какой станок с ЧПУ для дерева своими руками вы хотите построить? Что вы хотите сделать с помощью этого станка с ЧПУ для дерева своими руками? Эти два вопроса сильно повлияют на ваш выбор технических характеристик и материала для вашего станка с ЧПУ.
бюджет: Сколько вы можете позволить себе потратить на этот DIY-фрезерный станок с ЧПУ? Некоторые из них дороже других, а для некоторых может потребоваться больше программного обеспечения или инструментов, чем для других, что влечет дополнительные расходы. Например, небольшой гравировальный станок с ЧПУ по дереву может стоить всего 200 долларов, а большой станок с ЧПУ для резки дерева и алюминия может стоить 600 долларов или даже больше. Следовательно, вам нужно будет определить бюджет, который вы готовы и готовы заплатить за DIY-маршрутизатор с ЧПУ.
Возможности: Еще одна важная проблема, которую вы должны учитывать, – это ваши возможности для самостоятельного изготовления станков с ЧПУ по дереву. Вам нужно будет реалистично оценить свои технические навыки. Некоторые станки с ЧПУ построить проще, чем другие, а некоторые могут допускать более низкие допуски. Кроме того, на ваш выбор также повлияют сильные навыки работы с деревом и сильные навыки работы с металлом.
Продолжительность : Если у вас будет достаточно времени, вы сможете построить практически все, что угодно. Но сколько времени вы действительно можете посвятить фрезеру с ЧПУ своими руками? Для создания собственного маршрутизатора с ЧПУ предстоит проделать огромную работу, поэтому процесс сборки может занять больше времени, чем вы думаете. Поэтому, если у вас мало времени, вы можете построить только простой станок с ЧПУ для дерева, а если у вас будет достаточно времени, вы можете построить относительно более сложный станок с ЧПУ для дерева своими руками, чтобы лучше удовлетворить ваши потребности.
После того, как вы четко сформулировали свою цель, составили бюджет, поняли свои навыки и определили график, вы можете приступить к DIY-маршрутизатору с ЧПУ.

Преимущества и недостатки фрезерного станка с ЧПУ своими руками

Создание собственного фрезерного станка с ЧПУ имеет ряд преимуществ. Прежде всего, он может реализовать настраиваемость. Когда вы покупаете фрезерный станок с ЧПУ, он может не иметь необходимых вам функций или заставлять вас доплачивать за функции, которые вам не нужны. Если вы создадите его самостоятельно, вы можете сами выбрать, какие наборы DIY с ЧПУ включать, а какие нет. Во-вторых, создание собственного фрезерного станка с ЧПУ может сэкономить много денег. Покупка готового фрезерного станка по дереву с ЧПУ часто стоит несколько сотен и даже тысяч долларов, но самодельный станок с ЧПУ по дереву может достичь того же результата по гораздо более низкой цене. В-третьих, вы можете создавать потрясающие вещи. Если вы хотите развивать свой собственный бизнес, производить необычные детали или просто создавать уникальные изделия ручной работы, вы можете построить фрезерный станок с ЧПУ с наборами DIY фрезерного станка с ЧПУ, которые вам нужны для достижения ваших конкретных целей, и вы получите ощущение успеха от изготовления вещей. самостоятельно, как фрезерный станок с ЧПУ, так и сделанные им вещи.
С другой стороны, фрезерный станок с ЧПУ своими руками также имеет ряд недостатков. Например, создание фрезерного станка с ЧПУ занимает гораздо больше времени и рабочей нагрузки, чем просто его покупка. Возможно, вам придется самостоятельно выбрать и купить комплекты DIY с ЧПУ, будь то механические или электрические детали. Это может потребовать от вас обратиться к большому количеству материалов и сравнить наборы DIY фрезерных станков с ЧПУ различных марок и конфигураций, что отнимет много времени и энергии. Более того, DIY-фрезерный станок с ЧПУ требует относительно сильных возможностей DIY. Так что, если вы не умеете строить вещи своими руками, создание собственного фрезерного станка с ЧПУ может показаться вам немного сложным.

Что вы“Мне понадобится DIY фрезерный станок с ЧПУ

Как вы уже догадались, когда дело доходит до создания маршрутизатора, существует множество возможностей. Однако для фрезерного станка с ЧПУ в основном требуются следующие детали:
Механические части, в основном в том числе:

Инструменты, такие как режущие инструменты
Рамка
Подшипники, направляющие / рельсы
Стол, подставки
Прокладки, шайбы, гайки, винты, болты и т. Д.

Электронные части, в основном в том числе:

Плата процессора / управления (некоторые машины могут использовать ПК)
Шпиндели
Драйверы, моторы
Инверторы, предохранители, автоматический выключатель,
Компьютерное программное обеспечение
Источник питания

Знание того, какой тип фрезерного станка с ЧПУ вы хотите построить, может помочь вам выбрать правильные детали. Если вы все еще не можете принять какое-либо решение относительно маршрутизатора DIY с ЧПУ, вы можете связаться с Blue Elephant, чтобы помочь вам. Blue Elephant предоставит вам оптимизированные решения, которые помогут вам построить фрезерный станок с ЧПУ.

Шаги к DIY фрезеру с ЧПУ

1. Дизайн

Жесткость вашей конструкции очень важна, и она будет определять режущие способности и качество поверхности, которые создает DIY-фрезерный станок с ЧПУ. Так что, если вы решили сделать фрезерный станок с ЧПУ самостоятельно, держу пари, что у вас есть базовая схема проектирования. На этом этапе вам нужно будет решить несколько вопросов, в том числе общий размер, тип фрезерного станка, перемещение стола или портал, требуемую площадь резки, размер станка, требования к допускам, материалы и инструменты и т. Д.
После определения следующих проблем вы можете нарисовать чертеж для DIY-маршрутизатора с ЧПУ с помощью некоторого программного обеспечения CAD. Если вы обнаружите что-то неуместное в процессе сборки собственного фрезерного станка с ЧПУ, вам, возможно, придется вернуться, чтобы изменить чертеж. После того, как вы сделаете чертеж, самое время купить необходимые комплекты фрезерного станка с ЧПУ.

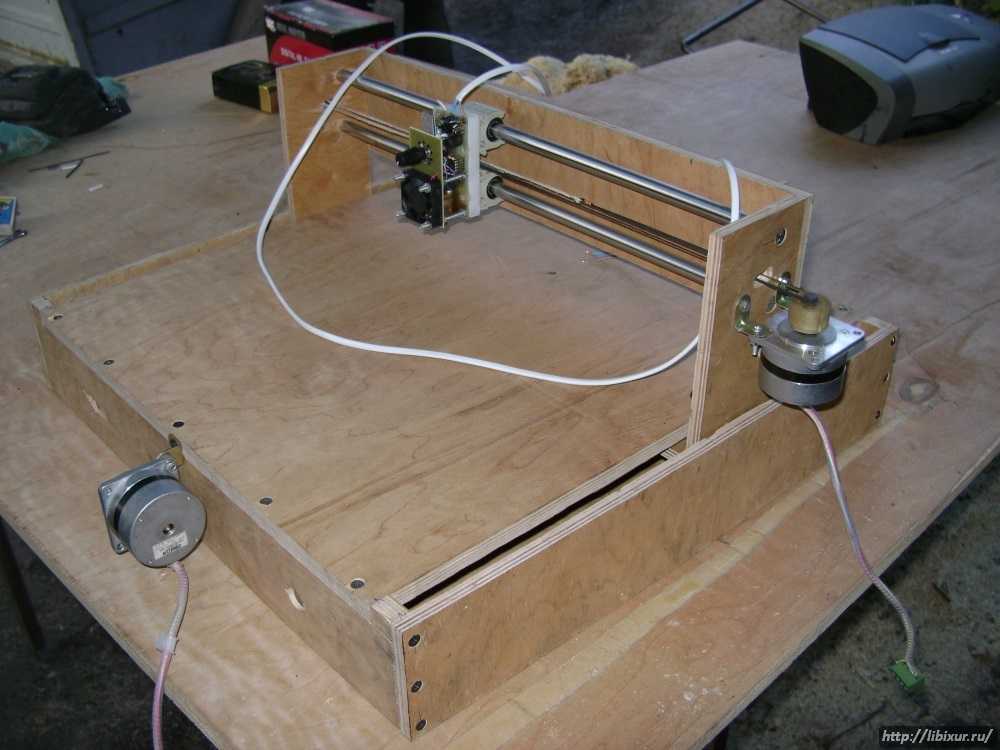

2. Постройте каркас.

Рама – это то, что скрепляет все остальные части вашего самодельного фрезерного станка с ЧПУ. Следовательно, это первая деталь, которую вы сделаете при создании собственного фрезерного станка с ЧПУ. Металлы – хороший выбор для вашей рамы, поскольку они обладают хорошей стабильностью и жесткостью. Рама правильной формы, в свою очередь, продлит срок службы фрезерного станка с ЧПУ. Конструкция рамы DIY-фрезерного станка с ЧПУ также частично определяется материалами и расходными материалами, которые у вас есть, количеством шарико-винтовых пар, направляющих и двигателей, которые позволяет ваш бюджет и т. Д.

3.

Установить портал

Портал позволяет механическому инструменту перемещаться по оси Y фрезерного станка с ЧПУ, и он будет удерживать инструмент вашего самодельного фрезерного станка с ЧПУ на месте над рабочим пространством. Хорошая конструкция портала – один из самых важных факторов для DIY-фрезерного станка с ЧПУ. Что касается способа передачи, вы можете выбрать шарико-винтовые передачи или линейные стойки для портала в зависимости от ваших потребностей. Перед установкой портала вам необходимо спроектировать портал в соответствии с требованиями к силе, с которыми он может столкнуться. Это предотвратит чрезмерное напряжение и нагрузку на такие детали, как подшипники, шариковая винтовая пара, двигатель и другие комплекты самодельного фрезерного станка с ЧПУ.

4.

Установите узел оси Z

Узел оси Z в основном состоит из шпинделя и инструмента. Сам шпиндель будет двигаться вверх и вниз по оси Z вашего самодельного фрезерного станка с ЧПУ. Вы можете выбрать подключение системы водяного или воздушного охлаждения и системы пылеудаления в зависимости от ваших потребностей и бюджета. Обычно используемые марки шпинделей включают Changsheng, Италия HSD и т. Д. Существует большое разнообразие обрабатывающих инструментов. Металлорежущие инструменты обычно используются для многих операций, но более сложные станки могут использовать инструменты лазерной или плазменной резки. Вы можете выбрать шпиндель и инструмент по своему назначению и бюджету.

5.

Установите узел оси Y

Ось Y также является важной частью фрезерного станка с ЧПУ. Обычно он крепится по бокам рамы. Добавление подшипников и направляющих рельсов к DIY-маршрутизатору с ЧПУ поможет сохранить жесткость маршрутизатора, а также позволит порталу двигаться вперед и назад по оси Y. Существует два основных типа направляющих: круглые и квадратные. Круглый рельс имеет высокую грузоподъемность, низкую стоимость, короткий производственный цикл и простоту установки. При этом квадратный рельс отличается высокой точностью позиционирования, хорошим воспроизведением и малым коэффициентом трения. Вы можете выбрать круглую орбиту или линейную квадратную направляющую для своего самодельного фрезерного станка с ЧПУ в соответствии с вашим дизайном и бюджетом.

6.

Установить приводную систему

Теперь, когда вы установили основные детали, которые позволяют инструменту вашего самодельного фрезерного станка с ЧПУ двигаться вперед и назад, пришло время добавить систему, которая действительно заставляет его перемещаться по осям. Это система привода, которая в основном включает приводы, двигатели, шкивы, винты, гайки и другие детали. Двигатели и драйверы могут быть разделены на серводвигатель или шаговый двигатель и сервопривод или шаговый драйвер. Вы можете выбрать подходящий двигатель и драйвер для самодельного фрезерного станка с ЧПУ в соответствии с вашими потребностями и бюджетом. Выбранные вами двигатель и драйвер должны быть одного типа.

7.

Установите электронные детали

Теперь вы готовы установить электрические детали для фрезерного станка с ЧПУ. У DIY-маршрутизатора с ЧПУ много электрических аспектов, и эти электрические детали жизненно важны для работы вашего маршрутизатора с ЧПУ. Эти электронные компоненты обычно включают в себя контроллеры, процессоры, инверторы, предохранители, автоматические выключатели, концевые выключатели, проводку двигателя, кнопки и другие наборы для самостоятельной работы с ЧПУ. Есть также некоторые электронные функции, которые не часто требуются, такие как ручной генератор импульсов (MPG), кнопка аварийной остановки, датчики инструмента касания и т. Д. Эти детали могут быть или не быть важными для маршрутизатора с ЧПУ, но они увеличивают количество пользователей. дружелюбие. Точно так же вы можете выбрать электронные компоненты для вашего фрезерного станка с ЧПУ, исходя из ваших собственных целей и бюджета.

8.

Установить рабочий стол

Рабочий стол фрезерного станка с ЧПУ – это поверхность, на которой он будет работать. Он должен позволять легко и надежно зажимать материал. Рабочий стол может быть изготовлен из фанеры, МДФ или металла. Если вашего бюджета достаточно, вы можете выбрать Т-образный паз и вакуумный стол для своего фрезерного станка с ЧПУ, а если у вас ограниченный бюджет и вам нужно резать твердые материалы, вы можете выбрать обычный алюминиевый стол.

9.

Выберите систему управления

Система управления жизненно важна для работы фрезерного станка с ЧПУ, и она действует как «мозг» всей системы. Это часть, которая интерпретирует сигналы, подаваемые процессором или компьютером, и преобразует их в сигналы для электронных частей вашего маршрутизатора с ЧПУ. Контроллеры бывают разных производителей, таких как Германия Siemens, Тайвань SYNTEC, итальянский OSAI и т. Д. Вы можете выбрать тот, который вам по карману, при создании DIY-маршрутизатора с ЧПУ.

10

Выбрать программное обеспечение

Чтобы ваш DIY-маршрутизатор с ЧПУ работал, вам также необходимо выбрать программное обеспечение для управления маршрутизатором. Большая часть программного обеспечения будет использовать такие языки, как G-код, для управления движением вашего фрезерного станка с ЧПУ по трем осям, что позволит вам выполнять свою обработку. Вы можете выбрать подходящее программное обеспечение в соответствии с вашими целями и бюджетом при создании фрезерного станка с ЧПУ.

Заключение

После выполнения вышеуказанных шагов вы сможете приступить к эксплуатации своего DIY-маршрутизатора с ЧПУ. Теперь вы можете воспользоваться преимуществами собственного станка с ЧПУ для дерева. Как только вы сможете эффективно использовать фрезерный станок с ЧПУ, он станет отличным инструментом для вашего рабочего пространства.

Если вы обнаружите какие-либо проблемы или трудности в процессе самостоятельного изготовления фрезерного станка с ЧПУ или у вас возникнут проблемы с выбором правильных комплектов DIY-маршрутизатора с ЧПУ, вы можете обратиться за помощью к Blue Elephant. Компания Blue Elephant имеет богатый опыт как в создании DIY-фрезерных станков с ЧПУ, так и в производстве индивидуальных фрезерных станков с ЧПУ. Мы можем не только предоставить вам профессиональный процесс самостоятельного изготовления, но и предоставить различные типы машин. Не стесняйтесь обращаться к нам, если вы хотите узнать больше о DIY-фрезерном станке с ЧПУ.

Фрезерный станок по дереву своими руками: чертежи с размерами, инструкция

3 Пошаговое руководство по сборке

Сначала нужно изготовить колонну и станину. Эти элементы делаются из металлического швеллера. Вам требуется создать конструкцию, которая будет похожа на букву П. Нижняя поперечина в данном случае будет выполнять функцию основания фрезера.

Дальнейшая последовательность ваших действий такова:

Из стального уголка делаете направляющие элементы. По ним консоль собираемого своими руками станка будет передвигаться в вертикальном направлении. Уголок желательно хорошо отшлифовать. К колонне он крепится подходящими по размеру болтами.
Из профильного квадратного трубного изделия сооружаете направляющие для рабочего стола самодельного станка. Вам потребуется просверлить отверстия в трубе и вставить в них металлические штыри

Обратите внимание! На них нужно сразу же сделать резьбу.
За передвижение рабочего стола будет отвечать автодомкрат. Он позволит перемещать консоль на 10–12 см

Для обработки не очень крупных деталей этого вполне достаточно.
Из фанерных листов делаете столешницу. Созданную конструкцию закрепляете метизами. Специалисты советуют использовать нержавеющие винты (приобретайте крепеж с утопленными головками).

Сборка оборудования для фрезерования металла

Теперь из квадратной трубы и металлического уголка свариваете тиски (чертежи этих элементарных приспособлений доступны в интернете). Полученное зажимное приспособление посредством саморезов необходимо прикрепить к столешнице. Через тиски также потребуется пропустить стальной штырь с нанесенной на него резьбой. Далее все просто:

Устанавливаете дрель в станину (шпиндель электроинструмента должен смотреть вниз), крепите ее гайками и винтами. Желательно, кроме того, приварить к станине небольшие перемычки, а затем присоединить к ним метизными изделиями дрель. В этом случае устойчивость приводного приспособления будет намного выше.

Монтируете конус Морзе на шпиндель, а затем цанговый (можно использовать и сверлильный) патрон.

Вот, в принципе, и все. Вы получили в свое распоряжение неплохую самодельную конструкцию. В ней при работе передвигается консоль, на которой фиксируется фрезеруемая деталь. А сам фрезер остается неподвижным.

Технология сборки

В общем и целом, пошаговый процесс выглядит следующим образом.

Разметьте и распилите доску и деревянную плиту на составляющие (будущие детали), сверяясь по чертежу будущего стола.
Разметьте и распилите стальные листы и профтрубы.
Разметьте, пропилите и просверлите технологические отверстия, проёмы и выемки, предусмотренные будущей конструкцией. Для пропила применяются болгарка, сабельная пила и электролобзик. Соблюдайте ровность хода, не отклоняясь от разметок.

Для изготовления станины, крепящей двигатели, разметьте и распилите профтрубу и уголки, сверяясь по чертежу конструкции.
Соберите станину и смонтируйте на ней основной двигатель. Для закрепления мотора используйте уголки и технологические стойки. Он должен быть зафиксирован надёжно.
В проёме (если он есть) установите горизонтальные направляющие. Над проёмом – перпендикулярно столешнице – устанавливаются вертикальные. Соотнесите их – они не должны смещаться. Проверьте их работу, временно поместив между ними, например, тестовые брусок или металлоконструкцию, элемент крутящей механики, подлежащие обработке. Убедитесь, что подающие «салазки» закреплены надёжно.
В пространстве станины разместите шаговые двигатели и их драйверные платы. Эти двигатели применяются в полуавтоматических станках, рассчитанных на скоростную профессиональную обработку деталей. Разместите элементы механизма передачи (если он предусмотрен) – редуктор продлит срок службы подшипников двигателя, взяв часть нагрузки от обрабатываемой детали на себя. Шестерная или ременная передача – зависит от предпочтений пользователя.

Смонтируйте блок питания для шаговых двигателей. Зачастую эти движки не используют 220 В – им требуется пониженное напряжение, например, 12 В.
Разместите зажимы и фиксаторы (винты- «барашки»). Они помогут зафиксировать обрабатываемую деталь, например, по вертикали, сделав свободной её подачу по горизонтали.
Соберите электромонтажную схему, припаяв провода и кабели к соответствующим выводам используемой электрики. Разместите выключатели и кнопки – согласно сборочному чертежу верстака с фрезерователем. Опробуйте работу основного и вспомогательных двигателей, подав постоянное напряжение (например, 5 и 12 В от блока питания) на шаговые двигатели. Основному мотору может потребоваться 220 или 380 В.

Разместите розетки. Можно использовать готовый удлинитель – если верстак универсальный. Проверьте их работу, подключив общий кабель к ближайшей розетке. Рекомендуется для станка (с верстаком) установить отдельный автоматический предохранитель. Его рабочий ток – 16 ампер.
Разместите светильник. Проверьте его работу.

Убедитесь, что двигатели и механизм подачи работают чётко. Если станок достаточно мощный, то попробуйте равномерно обточить, скажем, кусок алюминиевой трубы от старой раскладушки.

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Фрезы для различных видов обработки на фрезерном столе

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Фрезерный стол из фанеры – эконом вариант

Всем здравствуйте! Простейший фрезерный стол для домашнего применения можно изготовить своими руками практически без финансовых вложений и имея в наличии минимальный набор электроинструмента. Конечно, ожидать от такой самоделки максимального функционала и качества не стоит, но для выполнения простых задач и для начинающего самоделкина вполне пригодный инструмент. Желание изготовить, что-то подобное возникло давно и приобретенный в далеком прошлом ручной фрезер «Интерскол ФМ-32/1900Э» ждал с нетерпением. Опыта в данном направлении у меня нет, так что не судите строго, советы и критика приветствуются.

После мониторинга всемирной паутины и рассмотрения множества вариантов решил изготовить для первого раза самый простой и недорогой, на мой взгляд, стол для ручного фрезера.

Для начала нужно определиться с размером рабочей поверхности. В интернете множество вариантов с абсолютно разными размерами и в данном случае основная проблема в материале, из которого изготовить стол. Это может быть толстая фанера, ЛДСП или подобный материал, главное чтоб поверхность была ровная и достаточно жесткая. В наличии после ремонта остался кусок березовой фанеры 1500 * 450 * 18 мм, из этого обрезка и изготовил основные элементы стола. В данном варианте рабочая поверхность имеет размеры 80*44 см. Из остальной части фанеры в дальнейшем изготовил параллельный упор и лифт для фрезера.

С ручного фрезера снял подошву при помощи которой разметил и выпилил при помощи электролобзика сквозной контур в столешнице. Отверстие в столешнице сделал немного больше подошвы, что бы плита фрезера свободно заходила.

На столешнице разметил контур стальной плиты и при помощи пока еще ручного фрезера утопил заподлицо будущую подошву. Возможно, из за отсутствия опыта идеально точно отфрезеровать не получилось и при установке пришлось подгонять под одну плоскость, при помощи подкладок под плиту из обрезков от пластиковой бутылки.

Разметил и просверлил отверстия для крепления к фрезеру. Все отверстия рассверлил сверлом большего диаметра, чтоб шляпки болтов и саморезов крепления плиты к фрезеру и к столу были заподлицо.

Закрепил фрезер, и отметил центр будущего отверстия под фрезу. На данном этапе появилось несколько вопросов, а именно какого диаметра делать отверстие под фрезы и стоит ли делать составную плиту для возможности установки больших фрез. От секционной плиты решил отказаться, так как это усложняет данную конструкцию, а первоначальная цель – изготовление простого фрезерного стола. Диаметр отверстия под фрезу было решено сделать немного больше самой большой фрезы, которая была в наличии, а именно 32 мм в диаметре. Скорей всего этого будет достаточно для данного столика, а в случае острой необходимости использовать фрезы большего диаметра придется изготовить еще одну стальную плиту или усовершенствовать имеющуюся. Отверстие высверливал сверлом небольшого диаметра по наружной окружности с последующей обработкой круглым напильником – это самый трудоемкий этап.

Параллельный упор начального уровня готов, осталось только проверить правильность установки угла 90 градусов, у меня изначально немного не совпало. Для регулировки угла под крепежные уголки подложил тонкие подкладки.

Следующий этап – лифт для фрезера. Изначально рассматривалось три версии: с верхней регулировкой, с регулировкой с помощью автомобильного домкрата, и при помощи резьбовой шпильки. С верхней регулировкой – удобный вариант, но требует изменения конструкции фрезера и наиболее трудоемкий, а так как это пробный вариант, пришлось отказаться. Лишнего автомобильного домкрата в наличии не оказалось, следовательно, вторая версия тоже отпала. Приступил к реализации третьей версии.

Принципы работы с ручным фрезером

Элеткрофрезер — довольно опасная штука — вращающиеся с высокой скоростью острые режущие части могут нанести нешуточные ранения, да и летящая из-под инструмента стружка тоже. И хоть на большинстве моделей имеется защитный щиток, Отражающий основной поток стружки, защитные очки не помешают. Так что работа ручным фрезером по дереву требует внимания и концентрации.

Одна из моделей — с подключенным пылесосом для удаления стружки

Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

Принцип работы фрезера

Фрезерное устройство работает так:

мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
на шпинделе надета насадка для работы по металлу или дереву — фреза;
она обрабатывает материал, который закреплён на рабочей плоскости.

Фрезер из дрели может работать также по керамике, стеклу, пластику.

Для каждого материала — отдельная насадка со своими характеристиками:

Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
Для стекла и подобных материалов — фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Безопасность при работе с техникой

Выбирая ту или иную схему исполнения фрезерованного станка, необходимо обратить внимание на безопасность работы с таким оборудованием

Для защиты фрезы рекомендуется установить защитный экран, что позволит исключить срыв рабочего инструмента при чрезмерном усилии. Выполнить такой защитный экран можно как из прочного закаленного стекла, так и из перфорированной стальной пластины.
Станок следует оснастить кнопкой экстренной остановки, причём она должна располагаться в легкодоступном месте, но при этом не мешать работе на оборудовании. Также следует обеспечить качественное освещение рабочей зоны, для чего можно использовать как экономичные светодиоды, так и яркий направленный свет.
Помните о том, что работать на фрезерном станке можно исключительно в защитных очках и средствах индивидуальной защиты. Это позволит предупредить поражение глаз стружкой, которая может активно разлетаться при обработке древесины.

Изготовление таких фрезерованных станков не представляет особой сложности.

Вам лишь необходимо будет позаботиться о наличии качественного чертежа деревообрабатывающих станков для дома своими руками, выбор которого делают в зависимости от типа оборудования и выполняемых в последующем на нём работ по обработке и фрезерованию по дереву. Вы с легкостью сможете сделать, как простейшие агрегаты, которые выполняют лишь несколько операций по обработке древесины, так и универсальные модели, которые отличаются компактными габаритами и способны выполнять широкий спектр работ, полностью обрабатывая древесину, позволяя получать заготовки с различной формой и размерами.

Томат Абаканский розовый

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны. Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Следует всегда использовать только острый инструмент. Насколько острая фреза можно судить по качеству обработки поверхности. К тому же, в таких условиях начинает сильно греться мотор.
Материал, который требуется обработать, должен быть надежно закреплен, иначе нормальной работы не будет.
Не рекомендуется снимать всю поверхность за один проход, так как это увеличивает нагрузку на фрезу и на инструмент (двигатель). Это влечет за собой снижение скорости обработки, а значит и к снижению качества. Поэтому, если глубина приличная, то лишнее лучше убрать за несколько раз.
Заменяется фреза только на обесточенном агрегате, причем одного отключения выключателем мало. Необходимо вытащить вилку из розетки.

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности

И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины

Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Станина фрезерного стола

Важной частью инструмента является специальный каркас (станина). Это каркас на опорах, сверху которого находится столешница

Станину можно сделать из любого материала: металл, дерево, ДСП и т. д.

Чтобы обеспечить удобную работу оператора станка, нижнюю часть станины необходимо углубить.

Благодаря этому, оператор при работе не цепляется ногами за конструкцию. Советуем сделать станину с регулируемыми опорами, которые позволят работать на любых неровностях пола.

Фрезерный станок по дереву своими руками примечателен огромным выбором вариантов создания. Вы сможете создать его полностью под себя.

Изготавливаем самодельное оборудование

Несмотря на кажущуюся сложность, выполнить самодельный фрезерный станок не составит труда. У вас лишь должна быть на руках соответствующая схема выполнения такого агрегата, а в качестве основы можно использовать старую ненужную дрель или электродвигатель, который при помощи ременной передачи подключается к рабочей головке и фрезеру. Выбирая электромотор или используемую дрель, необходимо предпочтение отдавать моделям мощностью более 2 кВт. Такой привод обеспечивает высокую мощность и скорость вращения фрезы, что гарантирует качество обработки древесины.

Вам необходимо будет сварить из металла прочную несущую станину или выполнить ее из дерева, обеспечив полную неподвижность и прочность конструкции. Сверху закрепляется столешница, которая используется в качестве фрезерного стола. Столешница должна изготавливаться из прочных, долговечных материалов, которые устойчивы к вибрации и статическим нагрузкам. Основные требования, которые предъявляются к станине — это устойчивость и жесткость конструкции. При определенной доле сноровки и опыте работы с пиломатериалами можно выполнить оригинальный вариант станины из древесины с многочисленными ящиками для хранения всевозможных инструментов и материалов.

В качестве режущего инструмента можно использовать ручной фрезер, который следует закрепить строго перпендикулярно по отношению к смонтированной столешнице. Можно также изготовить специальные приспособления и переходники, которые минимизируют усилия при наклоне и перемещении глубины фрезера. Для изготовления таких дополнительных приспособлений вам потребуется прочный металлпрофиль, а всю работу выполняют по имеющимся чертежам.

Фрезер крепится к несущей головке, которая может быть выполнена из старой дрели. Такую дрель необходимо будет закрепить на кронштейне станины при помощи прочного болтового соединения. Рабочий инструмент фиксируется строго параллельно столу, поэтому при выполнении данной работы вам обязательно потребуется использовать уровень, регулярно проверяя правильность выполненной конструкции.

В том случае, если выполненная конструкция фрезерного станка подразумевает использование электромотора, то мотор обычно крепят под нижней плоскостью станка, выводя через шкивы и ременные передачи привод к рабочей головке. В данном случае необходимо будет предусмотреть возможность регулировки скорости вращения рабочей головки, для чего используют мотор с несколькими режимами работы или же устанавливают дополнительно шим-контроллер, который позволяет изменять мощность напряжения на двигателе, изменяя тем самым скорость вращения шпинделя для фрезерного станка по дереву.

На завершающем этапе выполняется устройство параллельного упора. Наличие такого параллельного упора позволяет деталям правильно располагаться и в последующем двигаться под заданным углом к режущей кромке фрезера. На устройство параллельного упора в процессе эксплуатации и обработки древесины может приходиться повышенная нагрузка, соответственно, упор необходимо делать из прочных материалов, что и позволит обеспечить надежность такого оборудования.

При фрезеровании и обработке древесины выделяется большое количество стружки, для удаления которой слесарный или сверлильный станок оснащается дополнительно пылесосом, позволяющим быстро удалять от рабочей зоны появляющуюся стружку, упрощая работу на оборудовании. Необходимо спланировать расположение патрубка пылесоса таким образом, чтобы он находился непосредственно над рабочей зоной, но при этом не мешал движению фрезы и самой заготовки. Наличие пылесоса несколько усложняет конструкцию станка, но существенно упрощает работу на самодельном оборудовании.

Cnc Hands – Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

ГЕРМАНИЯ Найдите уникальные предметы со всего мира, которые доставляются в Германию

(более 1000 релевантных результатов)

Сделать деревянную вывеску без ЧПУ — плотник-любитель

Деревообрабатывающие проектыТехнологии

29 июля

Автор Роберт Дэйли

В какой-то момент каждый плотник захочет сделать деревянную вывеску, но думает, что не может, потому что у него нет ЧПУ. Это глупо. С маршрутизатором и хорошим битом вы можете довольно легко отдать знак.

Честно говоря, ручной фрезерный станок с ЧПУ Shaper Origin входит в мой список необходимых инструментов. Если вы когда-нибудь видели его в действии, то знаете, насколько это крутой инструмент. Мне довелось поиграть с одним манипулятором на роуд-шоу Festool в 2019 году.…я хочу этого.

Но если я буду продолжать быть честным, с твердыми руками, хорошим фрезером и набором приспособлений, вы можете добиться точно таких же результатов с фрезером за 100 долларов.

Для любителя изготовление и продажа деревянных вывесок на заказ может стать отличным источником дохода. Требуемая площадь минимальна, и вы можете достичь цены, которую большинство людей готовы платить за подарки и т. д.

Смотреть видео

Это старое видео (не очень хорошего качества). Но соответствующие шаги не изменились. Я использовал свой первый маршрутизатор, Ryobi, который, как мне кажется, стоит всего 60 долларов. Как видите, вам не нужно много причудливых инструментов, чтобы получить отличные результаты.

Вот что вам понадобится:

Маршрутизатор. Подойдет любой фрезер, но мне очень нравится мой компактный фрезер Makita 18v
Бит с V-образной канавкой 60 градусов. Это ваша рабочая лошадка для вырезания вывески от руки с помощью фрезера.
Прямое сверло 1/4 дюйма . Для удаления сыпучих материалов и очистки.
Принтер. Знаю, знаю… На дворе 2020 год, зачем тебе вообще принтер? Ну, распечатать свой дизайн, чтобы вырезать, вот почему. Этот принтер очень хорошо послужил мне для моего бизнеса и довольно доступен.
Аэрозольный клей. Чтобы приклеить рисунок к вывеске
Акриловая краска или аэрозольная краска. , чтобы рисовать буквы и картинки.

Вам также потребуются другие основные материалы для деревообработки: наждачная бумага, отделка, крепежные детали и т. д.

Шаги по вырезанию вывески вручную с помощью фрезера Publisher или одну из тысяч бесплатных программ, доступных для таких вещей.

Распечатайте. Вы можете сделать то же, что и я, и распечатать свой дизайн больше, чем лист бумаги размером 8,5×11. Это нормально, просто найдите Как напечатать изображение на нескольких листах бумаги, чтобы увидеть шаги для этого.

Приклейте его к дереву. Для этого и нужен аэрозольный клей. Используйте его экономно, чтобы его было легко потом снять

Слегка обведите контуры. Легкие пасы, которые постепенно становятся глубже, НАМНОГО легче контролировать, чем большие глубокие пасы. Начните примерно на 1/8 дюйма от ваших контуров, затем сделайте последний проход очистки, чтобы добраться до линии. Вы почувствуете это довольно быстро.

Соберите оставшийся материал. Как только ваши внешние линии будут готовы, вы можете двигаться довольно быстро, чтобы очистить остальную часть материала.

Очистите шаблон и клей. Вы экономили клей, верно? Спирт и ацетон в основном удалят остатки (используйте перчатки), затем вы можете отшлифовать все до гладкости.

Нарисуйте свой дизайн или нет. Вы можете нарисовать свой дизайн, как я сделал в видео, использовать ремесленную краску или оставить его естественным. Это на 100% зависит от вас.

Да, вы можете это сделать.

Вероятно, вы испортите свой первый знак. Это нормально, неудача — это часть обучения, и вы по-настоящему потерпите неудачу, только если сдадитесь. Сначала сделайте несколько практических знаков для своей мамы, она должна любить это и повесить на холодильник (это как закон или что-то в этом роде).

TOP HEADLINES
