Мини фрезерный станок с ЧПУ

Здравствуйте, в этой статье я постараюсь показать подробно сборку этого станка, а также работу в программе по созданию текста и картинки для гравировки.
Кому лень читать, внизу статьи размещены видео от сборки станка до создания проекта для гравировки.


На почте получил вот такой не легенький ящичек)))

Все детали запакованы в пакетики, алюминиевые профиля обмотаны упаковочной стрейч пленкой.

Рассмотрел все детали, посмотрел видеоинструкцию по сборке, так как абсолютно никакого листика по сборке станка в коробке я не обнаружил.

Технические характеристики:
Ход по осям:
Y — 120 vv/
X — 100 мм.
Z — 45 мм.
Точность обработки: 0.1мм
Максимальная скорость перемещения: 600мм/мин
Мощность двигателя шпинделя: 80Wat (24V)
Подходящие фрезы в патрон с хвостовиком: 3.

175 мм
Рама: Алюминиевый профиль 2020
Рабочий стол: Алюминиевый профиль 2080 шириной 150мм
ПО: grblcontrol и ARTCAM

Для сборки гравировального станка в комплектации получаем ключи шестигранники, а вот ключей под гайки нет.

Начинаем сборку с основы станка — рамы.

Рама собирается из алюминиевого Т-образного профиля 20 х 20 мм.
Профили рамы соединяются силуминовыми уголками и винтами M4 со специальными гайками.

Снизу рамы прикрутим резиновые ножки.

В этой конструкции станка движется не портал, а рабочий стол, который сейчас начну собирать.

В качестве столика отрезок алюминиевого профиля 180ж80х20 мм.

Креплю основу для установки направляющих оси «Y»

На переднюю пластину ставим фланец с подшипником (внутренний диаметр подшипника 8мм.)
На второй пластине с большим отверстием будет позже установлен шаговый мотор.

В комплектации получаем латунные гайки ( 6 шт. по 2 шт. на одну ось)
По идее, необходимо на одну ось ставить две гайки которые не крутятся относительно друг друга, между гайками пружина в давленом состоянии, такая конструкция позволит уменьшить люфт гайки на резьбе.

Латунная гайка на своем месте (пружину не ставил).

Пора установить рабочий стол на направляющие.
В качестве направляющих использованы металлические отшлифованные трубки на торцах которых нарезана внутри резьба.
Длина направляющей трубки 200 мм. в комплекте их 4 шт. одинакового размера. две штуки на ось «Y», и две «X», а на ось «Z» идут такого же диаметра ну короче по длине.

Крепим направляющие болтиками М4.

При установке стола смотрим чтобы большое отверстие на пластине стола было на той стороне где пластина с таким же отверстием на раме. (фото выше).

Собираем ось «X»

Крепим пластины под самый верх уголков рамы.
Алюминиевую пластину с большим отверстием ставим на леву сторону рамы.

На правую пластину крепим фланец с подшипником.

Собираем ось «Z»
Для сборки пластин берем четыре металлических уголка и восемь болтиков 4х10 и к ним простые гайки под ключ на 6-ть.

Сборка конструкции

Пластина с большим отверстием должна быть с левой стороны.

При сборке каркаса оси «X» смотрим чтобы большое отверстие было с левой стороны, а на правую ставим латунную гайку.

Каркас оси «X» будет ездить по направляющим.
Направляющие такие же, как и на ось «Y».

Сверху на фото показано где должны быть большие отверстия на пластинах каркаса.

Направляющие крепим на болты М4

Снизу каркаса прикручиваем фланец с подшипником, конечно его легче установить было когда каркас был у меня в руках.

Собираю каркас в котором будет закреплен мотор.
Для сборки каркаса необходимые:
— две пластины (они последние что остались)
— латунные стойки 3 шт. длиной 20 мм.
— болты 6 шт. М3.
— латунная гайка.

В качестве шпинделя получаем коллекторный мотор который будет запитан от блока питания 24V.6А
Мощность двигателя: 80Вт (24V)
Характеристики мотора:
Высота мотора: 66,3 мм
Диаметр мотора: 42,3 мм
Диаметр выходного вала: 5 мм
Длина выходного вала: 10 мм
Напряжение: 24 В
Ток: 2,5 A
Скорость: 21000 об / мин

Мотор закрепил на болтики М4. (берем короткие болтики, а то длинные упрутся в якорь мотора)).

Установил рамку с мотором на направляющие.

Практически металл уже собран, будем переходить к электронике.

Каждую ось в движение будет приводить шаговый мотор.

Характеристики шагового мотора:
— модель: 42h57HM-0504A-18
— шаг 0. 9 градуса.
— размер: 42 мм * 42 мм * 47 мм (без длины вала)
— вес: 367 г
— осевая длина: 12 мм
— диаметр вала: 5 мм.

В комплекте получаем три алюминиевые сервомуфты для соединения мотора с резьбовым валом.

Муфты компенсируют несоосности, а также нагрузку при кручении (торсионную нагрузку).

Установлен мотор на оси «Y»

Как видно большое отверстие в пластине необходимое для прохождения муфты для увеличения хода по оси.

Установлен мотор на оси «Х»

Чтобы установить мотор на ось «Z» предварительно на мотор накручиваем резьбовые столбики.
Длина резьбового столбика 20 мм.

Электроника
Переходим к установке контроллера и соединению проводов.
— шилд Arduino UNO (синяя плата)
— плата расширения CNC Shield v3.0 с установленными тремя драйверами A4988. (красная плата)
— реле модуль Arduino
— белые пластиковые пластины служат основой для монтажа плат и гнезд.
— в пакете провода для соединения моторов с платой «Arduino»

Плата Arduino UNO которую соединим с второй платой на которой драйвера «CNC Shield».

Иными словами это сердце гравировального станка.

На торце платы гнезда:
— USB гнездо (гнездо как у принтера) для соединения станка с ПК. (кабель для соединения получаем в комплект).
— гнездо для питания платы.

Плата «CNC Shield» с установленными драйверами A4988

Замечу что данный станок не имеет кнопки аварийной остановки (E-STOP) и концевиков, хотя на плате имеются контакты для их подключения.
Так что работы для модернизации есть
Вот хорошо описано схемы подключения плат
Конечно, в этой статье я покажу куда подключать шаговые моторы и где взять сигнал на реле для включения шпинделя, то есть все по-штатному.


Аккуратно соединяем платы между собой.

Получаем вот такой пирог.

Модуль реле Arduino
Плата с реле имеет 3 вывода (стандарта 2.54мм): которые подключим к плате «CNC Shield»
— DC +: “+” питания
— DC -: “-” питания
— IN: вывод входного сигнала
Ну и естественно контакты реле в разрыв которых будет идти плюсовой провод к шпинделю.
Как понятно модуль реле необходим для управления вкл/выкл. шпинделя.

Модуль реле со всех сторон

Монтаж плат на пластиковую основу (полу корпус).
Плату разместил таким образом, чтобы сбоку выходил USB кабель.

Для установки верхней пластиковой пластины поверх плат, использую из комплекта столбики длиной 30 мм.

Провода шаговых двигателей удлиняем при помощи цветных проводов с разъемом на конце, идущих в комплекте

Гнездо подключения мотора оси «Y»

Гнездо подключения мотора оси «X»

Гнездо подключения мотора оси «Z»

Если при в работе станка мотор вращается не в правильную сторону, для этого перевертываем штекер подключения мотора на 90 градусов.

На фото в моем случае все моторы осей правильно вращаются.

На плате «CNC Shield» есть колодка для подключения питания 12-24V. подсоединяем к ней провод и припаиваем к гнезду закрепленному на пластине.
В таком случаи весь мозг станка будет запитан одним блоком питания 12V.

Шпиндель будет подключен вот этим проводом идущим в комплекте, контакты для соединения с мотором обжимаем или припаиваем.

Подключаем питание на шпиндель.


На эту сторону подключаем питание модуля 5V и подаем сигнал управления с платы Arduino



— черный провод минус (-)
— коричневый плюс (+)

Питания для работы модуля реле 5V. берем с платы CNC Shield.


На контакт «IN» модуля реле подсоединяем провод, второй конец провода подключаем на плату CNC Shield к контакту SpnEn/

Аккуратно прячем провода и прикручиваем пластину.

Гравер в полном сборе и готов к работе.

Для крепежа обрабатываемой заготовки в комплекте получаем болты и гайка-барашек под М5.

В комплекте шли три одинаковых гравера.

Характеристики:
Диаметр режущей части: 0.1 мм
Диаметр хвостовика: 3.175 мм
Длина фрезы: 30 мм
Угол: 20°

Держатель фрезы, обычный бронзовый переходник с 5мм на 3.175мм с торцевыми шпильками под шестигранник.

Кабель для соединения ПК с гравером (такой же кабель для соединения ПК с принтером).
Разъем 1: USB Тип A (вилка)
Разъем 2: USB Тип B (вилка)

Ну, а далее к компьютеру, длина кабеля 1м.

Большой блок питания с надписью «EPSON» предназначен для шпинделя 24В 6А.

Блок питания 12V 4A для работы шаговых моторов.

Переходим к программному обеспечению для работы с гравером.
— CorelDRAW coreldraw.ruprograms.com/
— Stepcam 1.78 a01.116-mebel.ru/stepcam-178-skachat/
— Grbl Controller grbl-controller. software.informer.com/download/?lang=ru

Запускаем CorelDRAW и создаем и задаем размер рабочего поля, в моем случае 100 х 100 мм.

Изначально попробуем выгравировать текст (делаю эмблему).

Добавляю эллипс.
Для начала достаточно.

1 — нажимаем файл.
2 — сохранить как.

Из списка выбираем тип файла: PLT — файл для плоттера HPGL

Сохраненный файл.

Запускаем программу для конвертации: Stepcam



После создания G-кода запускаем управляющую программу станком Grbl Controller


Файл с G-кодом помещен в программу, пора подготовить станок к работе.

Подготовил дощечку которую закреплю двух сторонним скотчем к рабочему столику (двух сторонний скотч хорошо справляется с этой задачей).

Предварительно на заготовке был обозначен центр, куда необходимо свести в ручную оси станка.

Ось «Z» аккуратно опускаем вниз чтобы фреза еле-еле касалась плоскости заготовки, это и будет нулевая точка от которой во время работы фреза зайдет на глубину 1 мм. (это значение мы установили в Stepcam.

После всех операций нажимаем в программе «Begin» после чего гравер начинает работать.

В программе Grbl Controller наблюдаем процесс перемещения шпинделя по заготовке.
Место нахождения шпинделя показывает красная точка.
В программе место где прошел шпиндель стает зеленым.

Итог, хотелось бы чтобы такой станок был в каждой школе на уроке труда, благодаря станку мои ребята поняли и увидели что это ЧПУ так же, в рамках работы со станком научились создавать проект для гравировки в CorelDRAW и переводить проект в G-код.
При наличии необходимой фрезы можно наносить гравировку на алюминий.
Если возникнет заменить какую-то деталь на станке, не дефицит.

Температура моторов после работы на протяжении 17 мин

В комнате температура 17 С.

Изготовление печатных плат можно посмотреть в этом обзоре

Вырезал рамки под сервомашинки:

Работа по алюминию:

Попробую сделать гравировку на пластине алюминия, вся процедура та самая как и для дерева только ставлю скорость прохода 100мм/мин. и углубление 0.5мм.
Правда фрезы у меня специальной нет, воткнул какая больше понравилась, все ради теста.




Видео по сборке рамы и механики станка:

Подключение узлов электроники (довольно подробно показано).

Видео в котором создаем текст и картинку для обработки данным гравером.

Гравировка алюминия:

Спасибо за внимание.
С наступающими праздниками.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Фрезерные станки с ЧПУ по дереву

• Доставка по РФ
• Расширенная гарантия от завода
• Самовывоз в 5 городах

Компания «Инфофрезер» предлагает фрезерные станки с числовым программным управлением (ЧПУ) для обработки дерева и его производных. Здесь вы найдете как мини-станки для хобби или обучения, так и широкоформатные мощные станки для фабричного производства.

Особенности материала

Предлагаем познакомиться с деревом в контексте обработки фрезерными станками с ЧПУ:

• Доступна обработка всех пород дерева – независимо от твердости и плотности.
• Фрезеровка может быть вдоль или поперек волокон, что влияет на результат и принцип обработки.
• Можно осуществить обработку на любом фрезерном станке (с различием в степени – гравировка, резка, раскрой или трех- или четырехкоординатная фрезеровка).

Когда фрезерный станок с ЧПУ по дереву станет полезен

Фрезерный станок с числовым программным управлением от компании «Инфофрезер» может помочь если:

• Не хватает возможностей для изготовления сложных изделий.
• Хотите добавить красивых и рельефных узоров в продукцию из дерева.
• Есть желание изготавливать колонны, ножки и ручки сложной формы.
• Хотите значительно ускорить процесс фрезеровки.
• Есть необходимость снизить процент ручного труда и уменьшить себестоимость.
• Хотите проводить обучение по столярному мастерству или искусству механической деревообработки с использованием новейших технологий.

Что умеет фрезерный станок при обработке дерева

С помощью фрезерного станка с ЧПУ по дереву делают практически любую мебель. Потому что после обработки таким оборудованием отдельные детали идеально стыкуются между собой. Фрезерные станки обрабатывают с различной степенью любые породы дерева (остается только выбрать подходящий по мощности шпиндель и фрезу). В продукцию, произведенную таким способом входит:

• Мебельные фасады из МДФ и массива.
• Декоративные элементы интерьера.
• Корпусная мебель.
• Двери и окна.
• Брусья для стен.
• Багетные рамы.
• Настенные и настольные часы.
• Сувениры: шкатулки, статуэтки, медали, ручки для письма, подставки, разделочные доски и др.
• Шкафы из ценных пород дерева.
• Элементы автомобильного салона.
• Портсигары и пепельницы.
• Лестницы и декоративные перила.
• Кресла и столешницы со сложной формой или узором и др.

Как выбрать

Все фрезерные станки, представленные компанией «Инфофрезер» подходят для обработки дерева, в той или иной степени, в зависимости от мощности оборудования и выбора инструмента (для решения конкретной задачи).

Так, например, станки с мощностью 1,5 КВт подойдут для тонкой резки и гравировки, а с мощностью 2,2 КВт резка дерева уже будет уверенной. Станков с 3 КВт шпинделем хватит уже для эффективной обработки любых пород дерева, а для увеличения скорости этой обработки потребуется 4 КВт. Оборудование более мощное (до 7,5 КВт) тоже справится со всеми задачами, связанными с деревообработкой, но значительно быстрее. Плюсом будут расширенные возможности при работе с другими материалами (всех кроме тонких и мягких – шпон, ткани, бумага, кожа и т.д.).

Подбирая разные виды фрез можно получить всё новые эффекты на готовом изделии. А добавив поворотное устройство легко декорировать и изменять изделия цилиндрической формы. А чтобы ускорить и автоматизировать процесс изготовления партии подойдет станок с четырьмя фрезами, которые будут поочередно сменяться.

Рабочее поле станка зависит от размера заготовок для будущих изделий и масштабов производства. Для дома подойдет мини-станок 400 на 400 мм. А если у вас уже есть домашняя мастерская по производству небольших изделий, то можно приобрести станок 600 на 900 мм, что несколько расширит возможности. Максимальный размер фрезерного оборудования в ассортименте компании «Инфофрезер» 2000 на 4000 мм – это многофункциональное изделие с серводвигателем (работает быстрее, чем шаговый). Позволяет резать и сверлить, шлифовать и полировать, кроить и гравировать.

Преимущества использования фрезерных станков для дерева

1. Результат всегда оправдывает ожидания. Всё что удалось разработать получится и реализовать.
2. Достаточно быстро обрабатывает мягкие и твердые породы.
3. Заменяет множество инструментов для работы с деревом.
4. Универсальные модели автоматически выполняют весь спектр задач до создания готового изделия.
5. Точная резка и раскрой.
6. Вероятность брака практически отсутствует.
7. Трехмерная обработка.
8. Быстро окупается, благодаря расширенным возможностям для выполнения заказов.

Наши менеджеры помогут выбрать именно тот фрезер с ЧПУ по дереву, который способен реализовать все ваши задумки. А наши инженеры укомплектуют его дополнительно, если чего-то будет не хватать.

Мы готовы показать оборудование в деле на территории нашей компании или онлайн. Демонстрация будет проходить с тем видом дерева который вы выберите, чтобы можно было наглядно увидеть возможности станка и результаты его работы.

Мы предоставляем гарантию, а после её окончания бессрочно помогаем с ремонтом, обслуживанием и оптимальной комплектацией.

Доставляем товар по всей России и в страны СНГ. Сотрудничаем со всеми компаниями доставки.

Статьи

• Виды станков с ЧПУ. Рассматриваем основные
• Из чего состоит фрезерный станок
• Подключение фрезерного станка
• Виды фрезерных станков с ЧПУ
• Инструкция по эксплуатации фрезерного станка

Получить консультацию специалиста

Оставьте свои контактные данные и наши специалисты ответят на любой интересующий вас вопрос

Имя

Телефон

Отправляя контактные данные — вы даете согласие на их обработку в целях оказания услуг

Мини фрезерный станок в Украине.

Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Работает

Мини станок фрезерный PROXXON MF70 (27110)

Доставка по Украине

15 431.75 грн

Купить

БензоТех

Работает

Мини фрезерный станок PROXXON MP400 (27050)

Доставка по Украине

9 571 грн

Купить

БензоТех

Работает

Настольный токарно фрезерный станок по металлу Proficenter 250 Bernardo | мини токарный комбинированный станок

Под заказ

Доставка по Украине

50 734 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Работает

Мини фрезерный станок PROXXON MP400 27050(1440603286)

Доставка по Украине

10 248 грн

8 911 грн

Купить

Интернет-магазин ЭлектроХаус

Работает

Мини станок фрезерный PROXXON MF70 27110(2111421863)

Доставка по Украине

16 521 грн

14 367 грн

Купить

Интернет-магазин ЭлектроХаус

Работает

Мини фрезерный станок PROXXON MP400 27050(1744859134)

Доставка по Украине

10 247 грн

8 910 грн

Купить

Интернет магазин “Домовичок”

Работает

Мини станок фрезерный PROXXON MF70 27110(1744859134)

Доставка по Украине

16 520 грн

14 366 грн

Купить

Интернет магазин “Домовичок”

Работает

Регулируемый мини-компактный настольный фрезерный станок, Мини-многофункциональный стол

На складе в г. Киев

Доставка по Украине

3 199 грн

Купить

Trifles

Работает

Мини фрезерный станок с чпу “CNC-90-50 mini”

Доставка по Украине

Цену уточняйте

Андис-техно – Изготовление станков для производства

Работает

Proficenter 250 Настольный токарно фрезерный станок по металлу Bernardo | мини токарный комбинированный станок

Под заказ

Доставка по Украине

56 410 грн

Купить

Станмастер

Работает

Мини фрезерный станок PROXXON MP400 27050(184537025756)

Доставка по Украине

10 246.04 грн

8 909.60 грн

Купить

Интернет магазин “pro100market”

Работает

Мини станок фрезерный PROXXON MF70 27110(1516701837756)

Доставка по Украине

16 502.04 грн

14 349.60 грн

Купить

Интернет магазин “pro100market”

Работает

Фрезерный станок мини PROXXON MP400(1118706439)

Доставка по Украине

10 425 грн

8 911 грн

Купить

Интернет-магазин ЭлектроХаус

Работает

Фрезерный станок мини PROXXON MP400(60300228)

Доставка по Украине

10 424 грн

8 910 грн

Купить

Интернет магазин “Домовичок”

Работает

Міні-дриль міні-шліфувальний верстат фрезерний верстат

На складе в г. Ковель

Доставка по Украине

1 200 грн

Купить

MAX- ILL

Смотрите также

Работает

Фрезерный станок мини PROXXON MP400(2031477035756)

Доставка по Украине

10 245 грн

8 909 грн

Купить

Интернет магазин “pro100market”

Работает

Фрезерный станок с ЧПУ 800*1200*240 (Фрезер чпу)

На складе

Доставка по Украине

192 975 грн

Купить

ДОМІНАНТ ЧПУ

Работает

Фрезерный станок с ЧПУ 1350*2100

Под заказ

Доставка по Украине

342 375 грн

Купить

ДОМІНАНТ ЧПУ

Работает

PROFI 550LZ Комбинированный токарный настольный станок по металлу | Токарно фрезерный станок Bernardo

Под заказ

Доставка по Украине

125 525 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Работает

Токарно фрезерный станок по металлу Proficenter 880 G Vario – 400 В с 2-осевым цифровым дисплеем

Под заказ

Доставка по Украине

284 616 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Работает

Фрезерный станок PROXXON MF 70(1118643772)

Доставка по Украине

16 809 грн

14 367 грн

Купить

Интернет-магазин ЭлектроХаус

Работает

Настольный сверлильно-фрезерный станок по металлу 9craft DM16BL 550W

На складе

Доставка по Украине

39 960 грн

Купить

9craft

Работает

Настольный сверлильно-фрезерный станок 9craft DM25L 750W

На складе в г. Днепр

Доставка по Украине

64 000 грн

Купить

9craft

Работает

Фрезерный станок PROXXON MF 70(60300228)

Доставка по Украине

16 808 грн

14 366 грн

Купить

Интернет магазин “Домовичок”

Работает

Токарно-фрезерный станок ЧПУ

Под заказ

Доставка по Украине

697 200 грн

Купить

ДОМІНАНТ ЧПУ

Работает

Фрезерный станок по дереву FDB Maschinen MX5615A(7897)

Доставка по Украине

213 012 грн

179 002 грн

Купить

Интернет-магазин ЭлектроХаус

Работает

Фрезерный станок по дереву FDB Maschinen MX5615A(1265423179)

Доставка по Украине

216 591 грн

179 001 грн

Купить

Интернет магазин “Домовичок”

Работает

Сверлильно-фрезерный станок по металлу ZX7016

Доставка из г. Киев

35 000 грн

Купить

СлавЛес

Работает

Фрезер Procraft POB2400+набор фрез

Доставка по Украине

4 091. 39 грн

Купить

Інтернет Магазин TehnoPuls

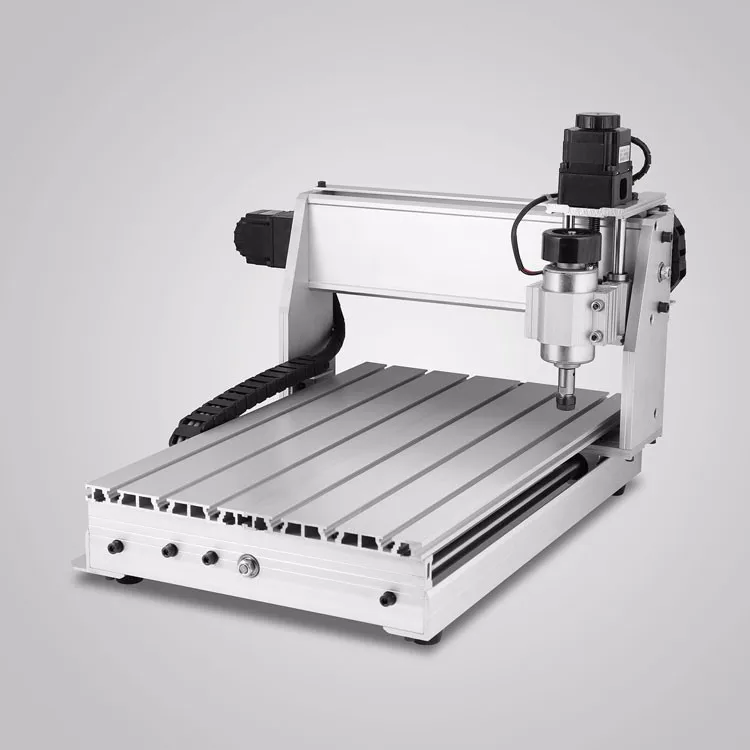

Фрезерный станок по дереву с ЧПУ для домашней мастерской

На предприятиях, выпускающих большими партиями оригинальную мебель и элементы архитектурного декора из древесины, необходим фрезерный станок с ЧПУ по дереву. Подобное оборудование можно рассмотреть на примере станков от отечественного производителя MULTICUT. На сайте у них есть подробное описание каждой модели и возможность сравнить цены.
Фрезерный станок с ЧПУ быстро изготавливает множество ножек, балясин, колонн с резьбой, не отличимой визуально от произведений искусств, созданных вручную. Подключение к фрезеру CNC – числового программирования, позволяет копировать сложные конфигурации и быстро изготавливать любое количество совершенно одинаковых деталей при минимальном участии человека.

100% точные и неубиваемые фрезерно-гравировальные станки с ЧПУ WATTSAN вы можете купить в компании LASERCUT по специальным ценам напрямую с завода производителя.

Содержание

Основные виды оборудования

При фрезеровании обработка производится по 3 и более осям с одной установки. ЧПУ направляет инструмент в строго заданном направлении, оптимальном для выполнения заданной работы. Деревообрабатывающие фрезерные станки с ЧПУ различают по конструкции консоли, размеру, способности выполнять операции станков других видов. Различают основные типы фрезерных станков:

• универсальный;
• копировальный;
• настольный;
• мини фрезер;
• токарный;
• сверлильный;
• расточной;
• гравировальный.

По движению шпинделя различают вертикальные и горизонтальные станки с ЧПУ.

У 3D гравировального станка по дереву на стол устанавливается шпиндель. Он вращается от отдельного привода по единой с инструментом программе, и позволяет обрабатывать длинные детали типа вал со всех сторон за одну установку.

Универсальный фрезерный станок с ЧПУ относится к промышленным. Он крупногабаритный и способен произвести множество операций, включая:

• расточку;
• сверление;
• торцевую фрезеровку;
• зенкование;
• отрезку.

За одну установку делается грубая и чистовая обработка. Инструмент меняется автоматически. Оборудование рассчитано на непрерывную работу в течение 8- 16 часов. Выгодно приобретать аналогичное оборудование для изготовления больших и средних партий деталей. В процессе работы станочник может изменить в программе отдельные параметры.

На станке фрезерно гравировальном с ЧПУ по дереву создают резные панели и другие уникальные элементы. Программой задается объемная финальная картинка, и фреза скользит по оптимальному маршруту для быстрого и точного выполнения работы. Особенность гравировального оборудования с ЧПУ – относительно небольшая глубина обработки.

Кроме дерева на гравировальных станках обрабатывают ДСП, фанеру, пластик, гипс, оргстекло и алюминий.

В домашней мастерской большой перечень работ выполняет настольный фрезерный станок с ЧПУ. В зависимости от установленной программы, он способен самостоятельно обрабатывать небольшие партии и единичные детали.

По конструкции станины и принципу работы различают станки:

• одностоечные – вертикальные;
• двухстоечные – портальные или консольные.

Одностоечные фрезерные станки имеют подвижный стол, обеспечивающий перемещение детали по 2 осям. Они малогабаритные и предназначены для изготовления небольших деталей. В деревообработке применяются редко, в основном рассчитаны на фрезеровку металла.

Двухколонные крупные промышленные агрегаты и небольшие настольные имеют подвижный стол и перемещающуюся по поперечинам шпиндельную головку. На крупных агрегатах она способна вращаться и менять угол наклона. В результате инструмент обрабатывает и боковые стороны деталей, торцы.

У наиболее крупных станков с ЧПУ, обрабатывающих детали до 3 м, стол для прочности неподвижен. При работе перемещается вдоль заготовки консоль с работающей по программе фрезой. Чаще всего такие станки используют для раскроя листов ДВП и ДСП с мебельной и строительной промышленности.

Механический копировально-фрезерный станок изготавливает деталь по образцу. В программу закладывается трехмерное изображение с готового предмета. Датчики определяют размеры заготовки, и фреза повторяет заданные конфигурации. Программа определяет оптимальный режим резания и кратчайшую траекторию. Изменить параметры в программе нельзя. Надо переделывать образец и снова закладывать его в программу.

При работе с копиром по образцу скользит датчик, и фреза повторяет его движения.

Устройство и принцип работы

Не зависимо от размеров, промышленный агрегат и настольный фрезерный станок с ЧПУ по дереву имеют одинаковые узлы, обеспечивающие перемещение инструмента по 3-м основным осям:

• X – шпиндельный узел, перемещающийся по балке поперек стола;
• Y – перемещение консоли вдоль стола;
• Z – вертикальное движение шпинделя с цанговым патроном и инструментом.

Вдоль оси Y дополнительно перемещается стол. На столе 3D станков устанавливается независимый шпиндель с кулачками для крепления заготовки. При обработке длинных деталей напротив крепится центр – задняя бабка.

Для удобной работы устанавливается приспособление для сбора стружки. На домашнем оборудовании это обычный пылесос с большим мешком. Шланг подводится в зону реза и легкие опилки засасывает внутрь поток воздуха.

Каждый узел приводится в движение отдельным приводом. Мощность двигателя и количество оборотов подбирается разное, в зависимости от назначения. Фрезеровка производится на большой скорости для обеспечения чистоты обработки. Стол и консоль перемещаются медленно, но с большими нагрузками от веса самих узлов и детали.

Основой служит станина, на которой установлены консоли, стол, блок управления. Для движения имеются направляющие и зубчатые реки. Само перемещение осуществляется вращением звездочек на подвижных узлах.

Движение всех узлов – изготовление деталей на фрезерных станках происходит по команде блока ЧПУ шаговым двигателям, каждому отдельно, исходя из положения инструмента в данный момент, и куда ему следует сместиться для гравировки или объемной обработки.

Программа закладывается в блок ЧПУ в виде координат по 3-м осям. Производится корректировка – указывается форма и размер фрезы. После включения станка начинается движение фрезы и детали относительно друг друга. Компьютер сам выбирает оптимальную траекторию фрезеровки и, какой из узлов удобнее перемещать.

Блок управления подает команды и постоянно получает отчеты о координатах фрезы в каждой оси.

Программирование производится по специальной программе непосредственно на компьютере станка при изготовлении небольших партий. В процессе работы в программу – конфигурацию детали, можно вносить изменения. Вся обработка производится одной фрезой.

Промышленное оборудование использует для управления программные блоки, созданные программистами на отдельно стоящих компьютерах. Программы загружаются в блок управления в виде дискеты. Изменить что-то невозможно, надо создавать новую программу. Возможно использование нескольких видов инструмента для изготовления одной детали. Вначале работы с первой заготовкой от партии устанавливается нулевая точка для каждого.

Настольный фрезер ЧПУ по дереву в домашней мастерской использует в основном механическое копирование. Оно производится по реальному шаблону. Копировальная втулка или считывающий датчик движется по одной из осей X или Y вдоль материального шаблона, и передают все координаты на рабочий инструмент. Обработка производится поэтапно, предварительная, грубая и чистовая.

Назначение и возможности ЧПУ станков

Предпринимателей, занимающихся выпуском мебели и деревянных конструкций для строительства из древесины и прессованных стружечных плит, интересует, что можно сделать на фрезерном станке ЧПУ и какие выгоды от его эксплуатации. Перечень выполняемых операций большой:

• фигурная резка;
• нанесение объемных узоров;
• изготовление декоративных деталей для мебели;
• гравировка по мягким металлам;
• создание рекламных надписей;
• построение демо-макетов для выставки и демонстрации архитектурных проектов;
• изготовление литейных форм;
• создание заготовок для чип-сетов печатных плат.

Универсальный 3D фрезерный станок ЧПУ по дереву, возможности которого практически не ограничены, создает уникальные объемные резные элементы для мебели, столбы и балясины для лестницы. Настольное оборудование позволяет делать ювелирные изделия, фрагменты резных наличников, рам, багетов, сувенирные изделия.

На станке консольного типа с ЧПУ для дома можно изготавливать элементы декора для фасадов мебели, резные панели, ажурные конструкции из фанеры, дерева и пластика.

В домашних мастерских элменты фигурной мебели, ножки стола, накладные элементы отделки.

Фрезерование дерева на ЧПУ происходит на большой скорости с минимальным участием человека. Производительность оборудования высокая. Рабочий ставит нужную программу, устанавливает заготовку и дает команду начинать работу.

Выбор фрезерного станка по дереву

Перед покупкой оборудования следует определиться с его загрузкой и размерами деталей. Для домашней мастерской подойдет настольная модель с механическим копиром. При серьезном увлечении изготовлением уникальной мебели и для малых мебельных предприятий нужно приобрести станок 3D с ЧПУ. Большое количество совершенно одинаковых деталей за короткий промежуток времени позволит увеличить производительность предприятия, и затраты на приобретение программного блока окупятся.

Консольный фрезеровочный промышленный агрегат оправдает себя только на предприятиях массового производства крупных деталей, при раскрое листов ДВП и других элементов для мебели и строительства.

Мини фрезерный станок в Казахстане. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Satu.kz

😍 Специально для вас

•  Фрези по дереву для станка
•  Фрезерные сверлильные работы станки
•  Дремеля
•  Бормашина для ювелирных работ
•  Мини фрезерный станок по дереву

Фрезерный станок с ЧПУ Vector 1210 light

В наличии

Цену уточняйте

Vector-cnc. kzг. Алматы

Мини-стол координатный, 310*90мм, BG 6300

В наличии

25 950 Тг.

Купить

ВЕСТАг. Усть-Каменогорск

Фрезерно-гравировальный мини-станок с ЧПУ 3030

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Фрезерно-гравировальный мини-станок с ЧПУ 6060

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Фрезерно-гравировальный мини-станок с ЧПУ 4040

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Фрезерно-гравировальный мини-станок с ЧПУ станок для рекламы 1224

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Фрезерно-гравировальный мини-станок с ЧПУ станок для рекламы 1212

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Фрезерно-гравировальный мини-станок с ЧПУ станок для рекламы 6090

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Фрезерно-гравировальный станок по металлу 4040

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Фрезерно-гравировальный станок по металлу 6090

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Смотрите также

Фрезерно-гравировальный станок по металлу 6060

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Фрезерно-гравировальный станок с чпу по дереву 1325

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Многоголовочный фрезерно-гравировальный станок с чпу по дереву 1325

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Деревообрабатывающий гравировальный станок с вакуумной адсорбцией 1325

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Гравировальный станок по камню 1325

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Гравировальный станок по камню 1325

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Рельефно-круглорезной универсальный деревообрабатывающий гравировальный станок 1325

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Лазерный станок

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Лазерный станок резка металла

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Лазерный станок с чпу по металлу

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Лазерный станок с чпу для дома

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Лазерный станок чпу по дереву

Под заказ, 25 дней

Цену уточняйте

TOO «ErMur»г. Алматы

Настольный мини фрезерный станок Optimum BF16 Vario

Под заказ

от 692 100 Тг.

Купить

ООО “ЭлМедиа Групп”г. Алматы

Фрезерный станок с ЧПУ 6090

В наличии

1 884 624 Тг.

Купить

ООО “Станлайн” Прямые поставки с завода в Казахстан!Амурская область

Двухшпиндельный фрезерный станок SUDIAO SD-1325D

В наличии

Цену уточняйте

SignTech – №1 Поставщик Рекламного Оборудования и Материаловг. Алматы

Мини фрезерно-сверлильный настольный станок XJ9512

В наличии

Цену уточняйте

TOO «KAZSTANEX»г. Алматы

2

3

…

Вперед

Показано 1 – 26 товаров из 80+

Продавцы

Смотрите также

Дремеля

Фрези по дереву для станка

Бормашина для ювелирных работ

Мини фрезерный станок по дереву

Фрезерные сверлильные работы станки

Бормашинка для мелких работ

Набор для бормашинки

Станок фрезерный чпу 4d

Фрезерный с чпу по дереву

Станок гравировка по дереву

Чпу станок машина

Станок фрезерный для дома

Гравировальный станок 3d с чпу

Чпу резка фанеры

Лазерный фрезерный станок по дереву

Мини фрезерный станок оптом

Популярные категории

Инструмент

Оснастка для инструмента

Промышленное оборудование и станки

Станки

Фрезерные и фрезерно-гравировальные станки

Технологическое оборудование

Лазерное оборудование

Оборудование для лазерной резки

Оборудование и товары для предоставления услуг

Оборудование для автосервиса

Оборудование для техосмотра и контрольное оборудование

Автомобильные диагностические сканеры

Металлообрабатывающие станки

Сверлильные станки

• Программа защиты покупателей

  satu. kz

  предоставляет защиту покупок до 50 000 тг при оформлении заказа через корзину.

  • Перейти в кабинет компании

  • Перейти в личный кабинет

• Покупателям

  Продавцам

  Партнеры

  • EVO.business
  • MegaMaster.kz
  • Официальные дилеры satu.kz

• © satu.kz, 2008-2022

Насколько вам
удобно на satu?

Мини фрезерный станок с чпу по металлу в Комсомольске-на-Амуре: 500-товаров: бесплатная доставка, скидка-40% [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Мини фрезерный станок с чпу по металлу

479 454

Фрезерный станок с ЧПУ LTT-1313

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5209134/img_id3722180934956694145.jpeg/300×300″>

1 228 360

Токарно-фрезерный станок с ЧПУ LTT XYMC150 Тип станка: токарно-фрезерный, Особенности: ЧПУ

ПОДРОБНЕЕЕще цены и похожие товары

1 730 770

Токарно-фрезерный станок с ЧПУ LTT-XZ12025-8 Тип станка: токарно-фрезерный, Особенности: ЧПУ

ПОДРОБНЕЕЕще цены и похожие товары

yandex.net/get-mpic/3698270/img_id7182784119439244885.jpeg/300×300″>

1 895 590

Токарно-фрезерный станок с ЧПУ LTT-XZ20025-8 Тип станка: токарно-фрезерный, Особенности: ЧПУ

ПОДРОБНЕЕЕще цены и похожие товары

560 000

Фрезерный станок с ЧПУ Advercut K6100A

ПОДРОБНЕЕЕще цены и похожие товары

jpeg/300×300″>

1 124 470

Токарно-фрезерный станок с ЧПУ LTT-1224-4T Тип станка: токарно-фрезерный, Ширина рабочего стола:

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5205765/img_id7801110298558992178.jpeg/300×300″>

1 120 000

По металлу Роутер Фрезерный станок с ЧПУ Роутер 6040М

ПОДРОБНЕЕЕще цены и похожие товары

1 112 990

Токарно-фрезерный станок с ЧПУ LTT-1212-4T Тип станка: токарно-фрезерный, Особенности: ЧПУ

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5234357/img_id7459841284653886404.jpeg/300×300″>

1 102

1837

ZCC. CT apmt1135 and apmt1604 твердый сплав фреза фрезер по металлу фрезы для чпу Станки CNC пластина фрезерование торцов

ПОДРОБНЕЕЕще цены и похожие товары

net/get-mpic/5219306/img_id3661467276864641125.jpeg/300×300″>

3 625 630

Токарно-фрезерный станок с ЧПУ LTT-XZ12025-5Z Тип станка: токарно-фрезерный, Особенности: ЧПУ

ПОДРОБНЕЕЕще цены и похожие товары

771 324

VISPROM FPV-30 CNC Станок фрезерный с ЧПУ по металлу Производитель: VISPROM

ПОДРОБНЕЕЕще цены и похожие товары

jpeg/300×300″>

16 994

СОЖ Advacut A2 – Концентрат полусинтетической СОЖ для токарных и фрезерных станков с ЧПУ по металлу, бочка 208 литров

ПОДРОБНЕЕЕще цены и похожие товары

409 205

Одношпиндельный трёхосевой токарно-фрезерный станок с ЧПУ Filato RD-1200/200E

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5159019/img_id577313278377296037.jpeg/300×300″>

436 485

Одношпиндельный трёхосевой токарно-фрезерный станок с ЧПУ Filato RD-1500/300E

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5234850/img_id4655900291319491708.jpeg/300×300″>

981 130

Токарно-фрезерный станок с ЧПУ LTT-1313-4T Тип станка: токарно-фрезерный, Особенности: ЧПУ

ПОДРОБНЕЕЕще цены и похожие товары

jpeg/300×300″>

536 034

Токарно-фрезерный станок с ЧПУ LTT-M1250 Тип станка: токарно-фрезерный, Особенности: ЧПУ

ПОДРОБНЕЕЕще цены и похожие товары

573 648

VISPROM FPV-20 CNC Станок фрезерный с ЧПУ по металлу Производитель: VISPROM

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-marketpic/5888040/pic56b64e645e7a3e6635ff001cc6c6d769/300×300″>

1 800 500

Фрезерно-гравировальный станок с ЧПУ Filato ST 2030 ATV-L

ПОДРОБНЕЕЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5236204/img_id2686471721077070787.jpeg/300×300″>

1 390 000

По металлу Роутер Фрезерный станок с ЧПУ Роутер 1070В3

ПОДРОБНЕЕЕще цены и похожие товары

700 775

Фрезерный станок с ЧПУ HOMMEL VM-2513

ПОДРОБНЕЕЕще цены и похожие товары

2 637 370

Токарно-фрезерный автомат с ЧПУ LTT 1320 Тип станка: токарно-фрезерный, Особенности: ЧПУ,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5159019/img_id7374843443732309793.jpeg/300×300″>

415 000

По металлу Sicono Фрезерный станок ЧПУ по металлу Sicono SPD 330

ПОДРОБНЕЕЕще цены и похожие товары

1 860 511

Фрезерно-гравировальный станок с ЧПУ Filato ST 1325 ATV-R

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/1729672/img_id3855633228359341654.jpeg/300×300″>

746 874

Фрезерно-гравировальный станок с ЧПУ Filato OPTIMA 2040 MTV-E

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5163819/img_id6170943293184585664.jpeg/300×300″>

618 354

Гравировально фрезерный станок с ЧПУ АКМ6090

ПОДРОБНЕЕЕще цены и похожие товары

4 120 170

Токарно-фрезерный станок с ЧПУ LTT XZ10030-4 Тип станка: токарно-фрезерный, Особенности: ЧПУ

ПОДРОБНЕЕЕще цены и похожие товары

3 190 000

По металлу Роутер Фрезерный станок с ЧПУ Роутер 1225

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/69/5c/695c5d030e5ffbb3f63815ff2eb19ea1.jpg”>

390 000

Фрезерный станок ЧПУ Sicono SPD 330 (по металлу)

ПОДРОБНЕЕЕще цены и похожие товары

530 000

По металлу Sicono Фрезерный станок ЧПУ по металлу Sicono SPD 6040

ПОДРОБНЕЕЕще цены и похожие товары

363 000

Настольный токарно-фрезерный станок по металлу JET BD-10DMA Высота, мм: 860, Диаметр обточки над

В МАГАЗИНЕще цены и похожие товары

1 949 092

Фрезерный станок по металлу VISPROM FVV-200 Бренд: PROMA, Диаметр сверления (мм): 160, Конус

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/images/52/ba/52ba139d9c00c327edc4717ef61167b2.jpg”>

2 530 000

Универсальный фрезерный станок по металлу JET JTM-1050LTS Автоматическая подача пиноли, мм/об:

В МАГАЗИНЕще цены и похожие товары

689 000

Фрезерный станок по камню ЧПУ Kamach 1224 Stone&Metall Мощность шпинделя: 3.2, Система управления:

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images2/a1/9b/a19b8542eab250adc44e5b260330981f.png”>

549 000

Фрезерный станок по камню ЧПУ Kamach 6090 Stone&Metall Мощность шпинделя: 3, Размер рабочего стола:

ПОДРОБНЕЕЕще цены и похожие товары

639 000

Фрезерный станок по камню ЧПУ Kamach 9015 Stone&Metall Мощность шпинделя: 3, Система управления:

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images2/67/77/67770165b49ef4c28646ac02f2bce322.png”>

1 839 000

Фрезерный станок по дереву ЧПУ VENO K45MT1325-3 Мощность шпинделя: 6, Система управления: SYNTEC

ПОДРОБНЕЕЕще цены и похожие товары

999 000

Фрезерный станок ЧПУ по дереву TigerTec TR408AD-1325 Мощность шпинделя: 3, Система управления:

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images2/98/55/9855a73beb3971eafd92a0a859e93529.png”>

2 019 000

Фрезерный станок по дереву ЧПУ VENO K45MT1325-3-A4 Мощность шпинделя: 6, Система управления: SYNTEC

ПОДРОБНЕЕЕще цены и похожие товары

1 565 870

Фрезерный станок с ЧПУ LTT BL-M1530А

ПОДРОБНЕЕЕще цены и похожие товары

1 759 000

По дереву, фанере Advercut Фрезерный станок ЧПУ Advercut Multi K60MT-DT/1325

ПОДРОБНЕЕЕще цены и похожие товары

1 900 528

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 2030 Q

ПОДРОБНЕЕЕще цены и похожие товары

2 715 000

По дереву, фанере Advercut Фрезерный станок с ЧПУ Advercut Multi K60MT-3/1325

ПОДРОБНЕЕЕще цены и похожие товары

1 900 528

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 2030 P

ПОДРОБНЕЕЕще цены и похожие товары

278 865

Фрезерно-гравировальный станок с ЧПУ WoodTec MH 6090 1,5 ECO

ПОДРОБНЕЕЕще цены и похожие товары

1 759 000

По дереву, фанере Advercut Фрезерный станок ЧПУ Advercut Multi K60MT-DT/1325

ПОДРОБНЕЕЕще цены и похожие товары

1 227 614

Фрезерно-гравировальный станок с ЧПУ WoodTec H-2040C P2

ПОДРОБНЕЕЕще цены и похожие товары

1 921 640

Фрезерный станок по металлу VISPROM FVV-200 Производитель: VISPROM

ПОДРОБНЕЕЕще цены и похожие товары

1 250 000

По дереву, фанере Advercut Фрезерный станок ЧПУ Advercut K45MT/2030

ПОДРОБНЕЕЕще цены и похожие товары

1 920 600

По дереву, фанере TS/RJ (Ruijie) Фрезерный станок с ЧПУ TS 2030 АТС 9 кВт

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images/8f/b4/8fb4566b2299ca9d526f90eda2831444.png”>

859 000

Фрезерный станок по дереву ЧПУ TigerTec TR404AD-1312 Мощность шпинделя: 3, Система управления:

ПОДРОБНЕЕЕще цены и похожие товары

721 413

Фрезерно-гравировальный станок с ЧПУ WoodTec CH 2030L

ПОДРОБНЕЕЕще цены и похожие товары

1 180 000

По дереву, фанере Advercut Фрезерный станок ЧПУ Advercut K45MT/2030

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/04/63/0463aa88336c649ea4b7350ca7e48048.jpg”>

949 000

Фрезерно-гравировальный станок по камню Orson 1525-3 1525-3

ПОДРОБНЕЕЕще цены и похожие товары

1 460 000

По дереву, фанере Advercut Фрезерный станок с ЧПУ Advercut Multi K45MT-DT/1325

ПОДРОБНЕЕЕще цены и похожие товары

119 990

Станок фрезерный ЭНКОР Корвет-412 по металлу

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Мини-фрезерный станок с ЧПУ Небольшой фрезерный станок с ЧПУ Малый фрезерный станок по дереву | КупитьЧПУ

Дешевый мини-станок с ЧПУ для продажи

Это один из лучших мини-станков с ЧПУ. По сравнению с обычным небольшим фрезерным станком с ЧПУ, его форма более красива, а производительность резки выше. Компания провела ряд оптимизаций для повышения производительности машины, например, для улучшения конструкции машины. Для обеспечения устойчивости используется более толстое чугунное основание и более толстые боковые панели портала. Ось XYY также была оптимизирована. По оси XY используется более толстый винт, а по оси Z используются 4 ползунка вместо двух обычных ползунков. Таким образом, АВТ-609Машины серии 0-H имеют более высокую эффективность работы и более длительный срок службы.

Этот небольшой деревообрабатывающий станок может обрабатывать практически многие материалы, такие как: дерево, акрил, ДВП средней плотности, фанера, АБС-пластик, OSB, пенопласт, алюминий, камень и т. д. Вы можете выполнять 2D- или 3D-гравировку с помощью передовой системы Mach4 Controller. , Фрезерование, резка, сверление и т. д. Если вы занимаетесь производством мебели, вывесок, камня, подарков, украшений и металлообработки, то этот небольшой фрезерный станок с ЧПУ по дереву очень подходит для вас, если вы заинтересованы в Пожалуйста, свяжитесь с нами немедленно, мы вышлем вам подробную информацию о машине. И если вы хотите иметь более крупный фрезерный станок с ЧПУ, вы можете выбрать фрезерный станок с ЧПУ 4 × 4 или фрезерный станок с ЧПУ 4 × 8.

Отправить Inquriry Now

Дешевый

Mini CNC Router Video

Отправить inquriry Now

Особенность малой фрезерной машины CNC

High-Power Spindle и Advanced xyz Axis of Mini Cnc-router

. Этот небольшой фрезерный станок с ЧПУ представляет собой высокочастотный шпиндель мощностью 1,5 кВт с водяным охлаждением. Этот прецизионный шпиндель не требует обслуживания и имеет много преимуществ, таких как хороший охлаждающий эффект, высокая скорость, низкий уровень шума и длительный срок службы. А настольный мини-станок с ЧПУ использует квадратную направляющую Тайваня Hiwin, которая более чем в два раза долговечна. Ось Z использует 4 ползунка вместо 2 ползунков, а ось XY использует более толстый винт. Таким образом, срок службы и точность резки деревообрабатывающего станка с ЧПУ были улучшены.

Стабильная рама и передовая операционная система мини-фрезерного станка с ЧПУ

Базовая рама этого мини-фрезерного станка с ЧПУ по дереву изготовлена ​​из твердого чугунного литья. Между тем, портал этого небольшого фрезерного станка с ЧПУ изготовлен из сверхпрочного железного алюминия. Таким образом, этот станок очень стабилен и прочен. А небольшой фрезерный станок с ЧПУ по дереву использует операционную систему Mach4, контроллер mach4 очень удобен и прост в эксплуатации. . На мини-фрезерной машине быстро справятся как серьезные любители, так и профессионалы.

Мощная режущая способность небольшого фрезерного станка с ЧПУ по дереву

Мини-фрезерный станок с ЧПУ обладает высокой режущей способностью. Он был модернизирован по оси XYZ, так что машина может обрабатывать не только 2D-материалы, но и 3D-материалы. Сохраняя высокую точность миникомпьютера, он также может гравировать большие объекты. Мини-фрезерный станок также оснащен усовершенствованным комплектом фрезерных станков с ЧПУ, который может выполнять резку, фрезерование, сверление, гравировку, гравировку, рельеф, резку полых поверхностей и другие виды обработки.

Применение в широких отраслях для доступного мини -маршрутизатора с ЧПУ

MINI CNC Route Table Industry.
	Производство подарков
	Производство художественных моделей
	Другое
	Material that can be cut by Cheap CNC router	Wood	MDF
		Plywood	Aluminum
		Composite Board	OSB
Acrylic		Other

Technical Параметры небольшого фрезерного станка по дереву

.0051

Описание	Параметры мини-фрезерного станка с ЧПУ
Модель	ABT-6090-H
Рабочая зона	600*900*150 мм
Машиная рамка	Железный лист
Spindle Power	,5KWAIL SPEEPDED 9001. 2.2001.2.2.1001.2.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2.1001.2001. Опция)
Точность	± 0,015 мм
Столовая поверхность	Толстая алюминий T-Slot Table
X, Y, Z Rail и Transmission
Макс. Скорость перемещения	20 000 мм/мин
Макс. Working Speed ​​	12,000mm/min
Spindle Speed ​​	0-24,000RPM
Drive Motors	Stepper motor 3Nm
Working Voltage	AC 220V/50-60Hz or Custom made
Язык команд	G-код
Операционная система	Mach 3 (DSP для опции)
Интерфейс	USB или Ethernet
Программные возможности	VECTRIC ASPIRE, TYPE3, UCANCAM, ARTCAM и т. Д.
RUNGENT ENVIRNITY	99 ~
. ~ 75%
Net/Gross Weight	280 кг/300 кг
Размер упаковки	1520*1300*1470 мм

9003 Milling STACTIONCITION

.0004

Базовая рама

В этом мини-фрезерном станке с ЧПУ используется чугунная литая рама. По сравнению с алюминиевой базовой рамой, используемой на рынке настольных станков с ЧПУ, наш настольный гравировальный станок имеет преимущества высокой точности резки и хорошего демпфирующего эффекта. Железная рама делает небольшой фрезерный станок по дереву не только способным обрабатывать мягкие материалы, такие как древесноволокнистые плиты средней плотности и пластик, но и более подходящим для более твердых материалов, таких как твердая древесина и алюминий.

Стол из алюминия и ПВХ с Т-образным пазом для небольшого фрезерного станка с ЧПУ

Для того, чтобы небольшой фрезерный станок с ЧПУ мог лучше фиксировать материал во время обработки. Этот настольный гравировальный станок использует толстый алюминиевый стол с Т-образными пазами, этот стол удобен для зажима деталей и подходит для любого размера различных материалов. Значительно повысить эффективность работы дешевого настольного станка с ЧПУ.

Мощный шпиндель мощностью 1,5 кВт с водяным охлаждением

Небольшой фрезерный станок с ЧПУ стандартно поставляется со шпинделем с регулируемой скоростью 1,5 кВт и водяным охлаждением. Этот шпиндель имеет хорошее качество и высокую рабочую частоту (полностью программируемая скорость от 6000 до 24000 об/мин). Этот шпиндель может значительно повысить эффективность работы. Между тем, вы можете выбрать высокочастотный мощный шпиндель мощностью 2,2 кВт/3 кВт.

Mach 3 Контроллер малого фрезерного станка с ЧПУ

Система управления мини-маршрутизатора с ЧПУ – это контроллер Mach 3. Его функции очень обширны и могут быстро позволить пользователям работать профессионально. Mach4 работает на большинстве ПК с Windows для управления движением двигателей (шаговых и сервоприводов) путем обработки G-кода. Он может управлять небольшим фрезерным станком с ЧПУ для обработки алюминия для гравировки, фрезерования, резки, сверления и т. д.

Датчик Omron Limited

Это ограниченный датчик Japan Omron на оси XYZ небольшого фрезерного станка с ЧПУ, этот датчик позволит избежать перебега рабочего стола станка с ЧПУ для обработки алюминия. При условии обеспечения качества работы настольного мини Фрезерный станок с ЧПУ, OMRON – лучшее качество и более длительный срок службы.

Электроника маленького фрезерного станка с ЧПУ

Электронная система нашего маленького фрезерного станка с ЧПУ очень продвинута. Все электрические компоненты размещены и подключены в электрическом шкафу. Это обеспечивает легкий доступ и обслуживание при необходимости. Вся проводка помечена, чтобы при необходимости обслуживания клиент мог легко перемещаться по шкафу. Кроме того, шкаф служит верстаком для необходимых инструментов.

HIWIN Square Rail и высокий шар для шарикового винта

Становидный приводной двигатели 3NM

Калибровка инструмента CNC

40003 4-ax-ax.

Система охлаждения масляного тумана

Проекты малого фрезерного станка с ЧПУ

Сильная заводская прочность

BuyCNC обладает передовыми и мощными возможностями обработки. У нас есть высокоточный 5-осевой обрабатывающий центр с ЧПУ для обработки рамы станка. Верхнее фрезерование, боковое фрезерование и боковое сверление выполняются на одном обрабатывающем центре с помощью одного зажима, что обеспечивает более высокую точность наших станков с ЧПУ. Центр ЧПУ ATC также обрабатывает не только рамы станков, но и мелкие детали.

Высокоточная установка для небольшого фрезерного станка с ЧПУ

Во время установки основных компонентов, таких как направляющие и стойки, используется циферблатный индикатор для проверки точности установки, чтобы обеспечить высокую точность станка с ЧПУ малого размера.

Наши услуги

Упаковка для недорогого мини-фрезерного станка с ЧПУ

• Шаг 1: упаковка ПВХ-пленки, которая может гарантировать, что маленький фрезерный станок с ЧПУ будет полностью покрыт, избегая воды и ржавчины.
• Этап 2: Упаковка в деревянную коробку с фиксированным шаблоном на внешнем слое.
• Шаг 3: Вся упаковка тщательно проверяется QC перед доставкой.

Услуги по продаже небольших фрезерных станков с ЧПУ

• Бесплатная служба тестирования образцов: вы можете отправить нам файл САПР образца, который вы хотите вырезать, мы вырежем его на заводе и отправим видео резки на вам, или мы можем отправить вам образец по почте.
• Индивидуальные индивидуальные решения: Чтобы удовлетворить ваши потребности в качестве и эффективности резки, мы можем разработать уникальные решения в соответствии с вашими требованиями.
• Запросы и консультационные услуги для всех малых фрезерных станков с ЧПУ по дереву.

Послепродажное обслуживание малых фрезерных станков с ЧПУ

• Гарантийный срок составляет 2 года для мини-фрезерных станков с ЧПУ.
• Когда вам нужно заменить изнашиваемые детали дешевого небольшого фрезерного станка с ЧПУ, мы предоставим их по цене агента.
• Если в течение гарантийного срока возникнут проблемы, мы бесплатно заменим основные детали.
• Программное обеспечение для небольшого фрезерного станка с ЧПУ предоставляет бесплатную услугу обновления в течение всего срока службы.
• Круглосуточная техническая поддержка онлайн (телефон, электронная почта, Teamviewer, Whatsapp, Skype, WeChat, QQ и т. д.)
• Мы предоставляем обучающие видео на английском языке и руководства пользователя для установки и эксплуатации мини-фрезерного станка с ЧПУ и т. д. Мы можем также предоставлять техническое руководство удаленно.
• Бесплатное обучение на заводе BuyCNC.
• Инженер может отремонтировать небольшой фрезерный станок с ЧПУ за границей.

Доставка для мини-фрезерного станка с ЧПУ

Все дешевые фрезерные станки с ЧПУ могут быть отправлены по всему миру. Вы можете выбрать доставку морем, поездом, грузовиком, самолетом или международной экспресс-доставкой, а также DHL, FEDEX, UPS и т. д. Нажмите кнопку ниже, чтобы отправить информацию, и мы предоставим вам профессиональное обслуживание. Добро пожаловать!

Связанные продукты

Связанные статьи

Как выбрать лучшую 5 -оси с ЧПУ.

Подробнее »

Лучший дереворежущий станок Руководство по покупке

7 сентября 2021 г.

Подробнее »

Фрезерный станок с ЧПУ по камню Последние руководства

20 июля 2021 г.

Читать больше »

Сервал Важные вещи о металлическом маршрутизаторе CNC

16 июля 2021

Читать больше»

Самая популярная машина CNC Router Router RouteR.

Подробнее »

О BuyCNC

BuyCNC является ведущим поставщиком высококачественных станков с ЧПУ в Китае. BuyCNC разрабатывает и продает различные станки с ЧПУ, включая фрезерные станки с ЧПУ, лазерные станки и станки для плазменной резки. Наша основная продукция: фрезерный станок с ЧПУ по дереву, фрезерный станок с ЧПУ по камню, фрезерный станок с ЧПУ по металлу, фрезерный станок с ЧПУ ATC, 4-осевой фрезерный станок с ЧПУ, 5-осевой фрезерный станок с ЧПУ, станок для резки с лазерной гравировкой CO2, станок для резки с волоконным лазером, станок для лазерной маркировки с волоконным лазером, сварочный аппарат с волоконным лазером. и машина плазменной резки металла и т. д.

Продукция соответствует европейским стандартам и международному контролю качества, имеет сертификаты FDA, CE, SGS и ISO9001. Ежегодно завод выпускает более 1000 станков. И BuyCNC имеет богатый опыт исследований и разработок, который уже более 20 лет занимается исследованием, разработкой и производством станков с ЧПУ. Мы обслуживаем более 150 стран и регионов, у нас более 10000 клиентов по всему миру.

 Вы можете получить древесину мини-фрезерного станка с ЧПУ напрямую, без какого-либо дистрибьютора фрезерного станка с ЧПУ. Не стесняйтесь больше, расскажите нам, что вам нужно купить дешевый фрезерный станок с ЧПУ от BuyCNC.

Рабочее время

Понедельник-четверг: 8:00-18:30 Телефон, WhatsApp и Wechat: +86 186 1540 9281
Веб-сайт: www.buycnc.com , Китай

Хотите узнать последнюю цену на мини-фрезерный станок с ЧПУ? Получите бесплатную консультацию прямо сейчас !!!

Отправить запрос сейчас

Лучшие станки и фрезерные станки с ЧПУ для начинающих

Хотите ли вы освоить новый навык, поработать над любимым проектом или начать малый бизнес, для вас найдется станок с ЧПУ или фрезерный станок. ЧПУ, которые обычно считаются смехотворно дорогими, не обязательно такими должны быть.

Эти машины для начинающих доказывают ошибочность предположения. Хотя вы не сможете разрезать ими гигантский патрон из закаленной стали, они прорежут дерево, пластик и другие мягкие материалы, такие как масло. С правильным станком и некоторыми настройками вы могли бы даже резать алюминий.

Все станки с ЧПУ, перечисленные ниже, являются превосходными машинами. Тем не менее, важно принять во внимание некоторые особенности, такие как рабочая зона машины. Не стесняйтесь перейти к концу этой статьи, чтобы увидеть наш исчерпывающий список вещей, которые следует учитывать при поиске вашего первого станка с ЧПУ или маршрутизатора.

Бюджет варьируется, но все эти станки следует рассматривать как недорогие станки с ЧПУ начального уровня, обладающие исключительными возможностями.

Теперь давайте перейдем к мясу и картофелю и выясним, какие машины возглавляют наш список.

.

Лучший фрезерный станок с ЧПУ и лазерный гравер для начинающих.

Содержание

Комплект фрезерного станка с ЧПУ BobsCNC Evolution 4

Pros

Поддержка клиентов не имеет себе равных
Большая рабочая зона – отлично подходит для изготовления больших вывесок

Минусы

Более подробная сборка
Не подходит для лазерной гравировки

Проверить текущую цену

Материалы, которые он будет резать: дерево, пластик, мягкий алюминий, акрил, печатные платы, кожа, другие возможны при экспериментировании.0005

Гарантия: 60 дней

BobsCNC производит станки, которые значительно превосходят другие станки с ЧПУ начального уровня. Bobs производит станки, предназначенные для пользователей, которые хотят обрабатывать дерево, пластик и другие мягкие материалы. Фрезерование древесины с ЧПУ – их специальность.

Размер имеет значение, и рабочая зона Evolution 4 (E4) в два-три раза больше, чем у других машин. Это имеет огромное значение в том, что вы можете сделать.

Многие используют станок E4 для изготовления вывесок или рисунков с ЧПУ. У BobsCNC даже есть некоторые «неофициальные» планы, позволяющие еще больше расширить машину. Рабочая зона может быть расширена до 24 x 48 x 3 дюйма.

Одним из недостатков является то, что Е4 не предназначен для использования с лазером. Компания утверждает, что это делается из соображений безопасности, и, честно говоря, это имеет большой смысл. Лазеры могут быть очень опасны.

Многие лазерные граверы начального уровня имеют небольшую рабочую зону. Это облегчает создание корпуса для защиты. E4 — гораздо более крупная машина.

Основное отличие E4 от других ЧПУ для начинающих заключается в том, что настройка требует больше усилий.

В то время как другие станки часто поставляются в основном в собранном виде, это не относится к станкам от BobsCNC. Вам нужно будет собрать все самостоятельно. Скорее всего, это займет день или два, но вы хорошо поймете, как работает сама машина.

К счастью, прилагаемые инструкции подробные и исчерпывающие. Если есть какие-либо вопросы, на YouTube и в группах Facebook есть масса хороших ресурсов.

Говоря о вопросах, если у вас есть какие-либо проблемы, BobsCNC имеет первоклассную поддержку. Как смехотворно хорошая поддержка. Судя по всему, они очень быстро реагируют. Нередко сам Боб отвечает и помогает устранить любые проблемы по телефону или электронной почте в нерабочее время.

Пара фактов о E4:

Он громче, чем большинство машин начального уровня. Фрезер/шпиндель — это настоящий электроинструмент, поэтому он издает довольно много шума.

Это грязно. E4 способен резать намного больше, чем другие машины начального уровня. Это означает, что в результате он производит значительно больше пыли. Подумайте о приобретении пылезащитного башмака и системы сбора пыли, чтобы поддерживать порядок.

В целом, Evolution 4 от BobsCNC — это чрезвычайно хорошо спроектированный и изготовленный продукт. Он делает именно то, для чего предназначен, а именно фрезерование с ЧПУ дерева и других мягких материалов. Некоторая работа с легким металлом может быть возможна, но имейте в виду, что это все еще инструмент для начинающих.

В конце концов, я думаю, что картинка стоит тысячи слов, поэтому посмотрите галерею на BobsCNC, чтобы получить представление о типах проектов, которые вы можете сделать.

Проверить текущую цену

ЧПУ SainSmart Genmitsu 3018-PRO

Плюсы

Простота сборки
Отлично подходит для начинающих
Простой переход на лазерную гравировку

Минусы

Ограниченная рабочая зона

Проверить текущую цену

Материалы, которые он будет резать: дерево, пластик, мягкий алюминий, акрил, печатные платы, кожа, другие возможны при экспериментировании. 7,0 x 1,7 дюйма

Гарантия: 1 год

3018 Pro — отличный станок с ЧПУ для начинающих. В первую очередь предназначенный для гравировки, он очень хорошо сконструирован для такой бюджетной машины.

3018 Pro легко режет более мягкие материалы, такие как пластик и дерево. С металлами немного сложнее.

Алюминий можно резать, но потребуется поиграть со скоростями и подачами, чтобы найти то, что подходит для вашего станка и режущих инструментов. Другие мягкие металлы могут быть возможны, но ожидайте немного поэкспериментировать.

Это прекрасно сложенная машина. Рама жесткая, сборка простая.

3018 Pro можно легко переключить на лазерный гравер, купив лазерный блок и заменив его на фрезерный станок/шпиндель. Обмен занимает всего 2-3 минуты на машине.

Genmitsu 3018 Pro — отличный выбор для тех, кто только начинает работать с ЧПУ.

Единственным большим недостатком 3018 Pro является рабочая зона. Вы просто не сможете работать над большими проектами.

Поддержка производителя и сообщества, такие как специальная группа Facebook, очень помогают тем, кто пытается изучить ЧПУ. Поскольку эти ЧПУ 3018 настолько распространены, есть вероятность, что на любой ваш вопрос уже был дан ответ.

Genmitsu 3018 Pro — это качественный универсальный станок для начального уровня обработки с ЧПУ, фрезерования и лазерной гравировки.

Проверить текущую цену

SainSmart Genmitsu 3018-PROVer

Pros

Предварительно собранный
Поставляется с наиболее распространенными обновлениями

Минусы

Неполный корпус

Проверить текущую цену

Материалы, которые он будет резать: дерево, пластик, мягкий алюминий, акрил, печатная плата, кожа, другие возможны после эксперимента

Рабочая зона: 30 см x 18 см x 4,5 см = 300 мм x 180 мм x 45 мм = 11,8 x 7,0 x 1,7 дюйма

Гарантия: 1 год

По сути, Genmitsu 3018-PROVer такой же, как Genmitsu 3018, за исключением того, что он поставляется почти со всеми обновлениями, которые люди обычно добавляют к своей машине.

Перейдем к обновлениям.

Одной из областей, которая была значительно улучшена, является корпус 3018-PROVer. Сейчас все алюминиевое. Это повышает жесткость станка, что повышает производительность резания.

Драйверы также обновлены. Они мощнее, но при этом намного тише. Это приятное изменение для тех, кто может работать на машине в непосредственной близости от своих соседей.

Добавлены концевые выключатели, помогающие предотвратить сбой машины. Хотя это отличное дополнение, следует отметить, что они фактически немного уменьшают рабочую область. Не большая проблема, но планирую потерять небольшое путешествие.

Самым большим изменением является добавление автономного дисплея контроллера и кнопки аварийной остановки. Кнопка аварийной остановки или аварийной остановки является долгожданным дополнением.

Машина выйдет из строя. Это неизбежно. Умение нажать большую красную кнопку остановки очень важно. Кнопки аварийной остановки являются стандартными для всего, что больше, чем модель для начинающих, и на то есть веские причины.

Автономный контроллер позволяет запускать машину без подключения компьютера. Чтобы получить хорошее представление об автономном контроллере, ознакомьтесь с этим руководством от производителя.

Добавленные боковые кожухи на станке — это нормально. Они не задержат весь шум или пыль, но немного помогут. Небольшое изменение по сравнению с другими моделями Genmitsu 3018. Они кажутся бессмысленными, потому что когда дело доходит до пыли, вам нужно выложиться по полной и получить полный корпус или просто разобраться с беспорядком.

Последним обновлением является добавление сенсорного щупа для настройки инструмента по оси Z. Это позволяет вам установить местоположение вашей детали, не возясь с листами бумаги или чем-то подобным.

Поместите щуп на заготовку и подсоедините зажим к режущему инструменту. Опустите инструмент, пока он не коснется зонда. Станок автоматически установит высоту вашей заготовки, и вы готовы к резке.

Genmitsu 3018-PROVer — превосходный универсальный ЧПУ для начинающих. Он сочетает в себе уже известный станок с ЧПУ 3018-PRO с наиболее распространенными и полезными обновлениями, упрощающими настройку и использование.

Проверить текущую цену

MYSWEETY DIY ЧПУ 3018-PRO

Плюсы

Простое в использовании программное обеспечение для лазерной гравировки

Минусы

Линза лазерной фокусировки

Проверить текущую цену

Материалы, которые он будет резать: дерево, пластик, мягкий алюминий, акрил, печатные платы, кожа, другие возможны при экспериментировании. 7,0 x 1,7 дюйма

Гарантия: 90 дней

MYSWEETY CNC 3018-PRO — отличный станок с ЧПУ для начинающих, особенно для тех, кто хочет освоить лазерную гравировку. В целом конструкция очень похожа на другие станки с ЧПУ модели 3018. Что отличает его, так это включенный лазер.

MYSWEETY выпускается в 3 различных версиях:

• Large = лазерная мощность 3 Вт
• Extra Large = лазерная мощность 5 Вт
• Full Size = лазерная мощность 7 Вт может быть, этого и следовало ожидать.

  Машина нуждается в полной сборке. Прилагаемые инструкции оставляют желать лучшего, поэтому поищите видео на YouTube, которые помогут вам в этом. Сборка должна занять около часа, возможно, немного дольше, чтобы посмотреть обучающие видео.

  Прочная конструкция, большинство компонентов изготовлены из алюминия. Давайте поговорим о включенном лазере.

  Доступные лазеры приемлемы. Не ожидайте, что с ними придется много резать. В первую очередь они предназначены для гравировки. Помните, что это станки для начинающих, и независимо от того, занимаетесь ли вы фрезерованием с ЧПУ или лазерной гравировкой, им часто не хватает мощности.

  При этом синий лазер, входящий в комплект поставки, способен резать небольшие куски дерева, такие как пробковое дерево толщиной 1/8 дюйма. Возможно, нужно просто поэкспериментировать, чтобы получить правильный результат.

  Частая жалоба на лазерный модуль заключается в том, что линза фокусировки сидит довольно свободно. Из-за этого слишком легко случайно повернуться. Немного тефлоновой ленты на резьбе поможет решить проблему. Это будет держать ваш лазер сфокусированным там, где он должен быть на заготовке. Правильно сфокусированный лазер повысит его производительность.

  Также в комплект входит набор очков для защиты от лазерного излучения. Прочтите инструкции и обязательно используйте их при работе с лазером. Лазеры могут быть довольно опасны. Безопасность прежде всего! Вы не хотите, чтобы положить глаз с этой вещью.

  Автономный контроллер входит в комплект поставки. Это долгожданное дополнение для тех, кто не хочет выделять компьютер для использования своего станка с ЧПУ.

  Программное обеспечение, поставляемое с MYSWEETY CNC-3018 PRO, представляет собой смешанный пакет. Лазерная гравировка работает очень хорошо, и в большинстве случаев машину можно настроить и выполнить гравировку в кратчайшие сроки.

  Этого достаточно, чтобы начать, но если вы хотите серьезно заняться лазерной гравировкой, вам нужно как можно скорее приобрести копию Lightburn. Он имеет разумную цену и работает очень хорошо.

  К сожалению, программное обеспечение для фрезерной обработки не так удобно для пользователя, как прилагаемое программное обеспечение для лазерной резки. Ожидайте, что потребуется немного времени, чтобы изучить некоторые тонкости программы, прежде чем вы привыкнете к ней. Или сразу перейдите к одному из других программных пакетов. Easel от Inventables может стать хорошим стартовым программным обеспечением, которое упростит запуск ваших первых проектов.

  В целом, MYSWEETY CNC-3018 PRO — это хорошее сочетание лазера и фрезерного станка для начинающих, для тех, кто хочет освоить фрезерование с ЧПУ и лазерную гравировку. Конструкция соответствует другим машинам начального уровня, таким как Gemnitsu. Он поставляется с хорошим набором дополнений и является отличным инструментом обучения. Мелкомасштабная лазерная гравировка является специальностью этих машин.

  Проверить текущую цену

  Заключение

  Набор фрезерных станков BobsCNC Evolution 4 является явным победителем благодаря гораздо большей рабочей зоне и улучшенной производительности резки по сравнению с другими станками с ЧПУ для начинающих.

  Другие перечисленные фрезерные станки с ЧПУ, такие как Genmitsus и MYSWEETY, могут выполнять большинство тех же задач, только в гораздо меньших масштабах. При этом они делают это по бюджетной цене.

  Станок MYSWEETY представляет собой хороший компромисс между фрезерованием с ЧПУ и лазерной гравировкой, если вы еще не уверены, какой путь вы хотите выбрать, и хотели бы попробовать оба варианта, прежде чем переходить на более мощный станок, как только вы поймете, что вам больше нравится. .

  Имейте это в виду и ознакомьтесь со списком вещей, которые следует учитывать, чтобы помочь вам начать работу, и если у вас есть какие-либо вопросы, пожалуйста, оставьте их в комментариях ниже.

  На что обратить внимание

  Безопасность

  Хотя некоторые из этих машин начального уровня могут быть «симпатичными», не позволяйте им обмануть вас. Это мощные инструменты, способные нанести серьезный ущерб. Относитесь к ним как к опасным электроинструментам, которыми они и являются.

  Прочтите инструкции.

  Носите средства защиты имущества, включая средства защиты глаз и слуха.

  Будьте осторожны, и если вы в чем-то не уверены, не бойтесь обращаться к производителям или другим учебным ресурсам, чтобы убедиться, что вы в безопасности.

  Размер рабочей зоны

  Размер рабочей зоны является очень важной частью станка с ЧПУ. Многие любительские станки не имеют большого корпуса, в котором они могут резать, фрезеровать или гравировать.

  Ось Z (вверх и вниз) всегда является осью с наименьшим перемещением. Это определит, насколько толстый кусок заготовки вы сможете отрезать. Имейте в виду, что это будет дополнительно уменьшено вашими инструментами. Если вы используете длинную концевую фрезу или фрезу, то это уменьшит толщину обрабатываемой детали.

  Обратите внимание, что физические размеры ЧПУ не совпадают с рабочей зоной.

  Например, ЧПУ Genmitsu 3018-PRO имеет физический размер 15,7” x 13,0” x 9,4”. Рабочая зона составляет всего 11,8 x 7,1 x 1,8 дюйма. Очевидно, что между ними есть существенная разница. Поэтому убедитесь, что вы знаете, что эти две спецификации различаются и как они связаны с тем, что вы можете резать, и где вы можете физически разместить свою машину.

  Скорости и подачи

  Скорости и подачи могут быть довольно сложной темой, но вот некоторые ресурсы, которые помогут вам начать работу:

  • Калькулятор скоростей и подач

  При работе с более сложными материалами, такими как металлы, вы обнаружите, что окно скоростей и подач, которые будут работать, резко сузится.

  Если вы придерживаетесь мягких материалов, таких как дерево или пластик, то ваше окно к успеху будет более открытым и прощающим. По этой причине дерево является отличным материалом для практики при первом знакомстве с ЧПУ.

  Фрезерные станки с ЧПУ и шпиндели

  Когда речь идет о станках с ЧПУ начального уровня, термины «маршрутизатор» и «шпиндель» почти взаимозаменяемы. Некоторые машины, например, от BobsCNC, используют настоящий маршрутизатор, который вы покупаете в хозяйственном магазине. Другие используют шпиндели.

  На практике это просто двигатели с цангой или патроном для удержания режущего инструмента, такого как фреза или концевая фреза. Для станков начального уровня настоящий маршрутизатор, такой как Dewalt или Makita, будет более мощным, чем шпиндель, включенный в аналогичные станки.

  Инструменты

  Инструмент — это ваши фрезы. Сюда входят фрезы и концевые фрезы всех форм и размеров. Правильная фреза будет иметь решающее значение при обработке. Резаки можно приобрести для различных типов материалов.

  Многие станки с ЧПУ поставляются с определенным типом резака прямо из коробки. Обычно они не очень хороши. Однако они помогут вам начать работу, и по мере накопления опыта вы сможете добавить дополнительные инструменты для своего приложения.

  Наиболее важными насадками для начала работы с ЧПУ являются концевые фрезы (как с плоским дном, так и со сферическим концом), V-образные и наплавочные насадки. Это первые, которые вы захотите получить, и первые, которые вы захотите обновить в будущем. Полное руководство можно найти в нашем Окончательном руководстве для начинающих по фрезерным станкам с ЧПУ.

  Служба поддержки клиентов

  Обратите внимание на уровень обслуживания клиентов, который обеспечивает производитель. Хотя машины не слишком сложны, они могут создать некоторые проблемы для тех, кто только начинает.

  Ищите компании, которые быстро отвечают, и не бойтесь проверять их веб-сайты для получения учебных пособий или дополнительной информации. Хотя некоторые машины иностранного производства могут не иметь наилучшей поддержки по телефону, у них часто есть группы поддержки и сообщества, которые отлично справляются с решением любых проблем.

  Программное обеспечение

  На этих машинах используется большое разнообразие программного обеспечения. Охватить их все было бы гигантской темой само по себе. Для начала вот краткое изложение:

  • CAD или автоматизированное черчение — это программное обеспечение, позволяющее создавать модели для механической обработки или гравировки. Это всего лишь рисунок, который нуждается в дальнейшей обработке, прежде чем ваша машина поймет, что с ним делать. Наиболее часто используемым программным обеспечением CAD являются Fusion 360 и Tinkercad
  • CAM или автоматизированное производство — это программное обеспечение, которое берет вашу модель и превращает ее в код, понятный вашему ЧПУ. Если вы знакомы с 3D-принтерами, программное обеспечение CAM похоже на программное обеспечение для нарезки. Наиболее распространенными программами CAM являются Fusion 360, CamBam, SheetCam и MeshCam.

  Хорошей отправной точкой является знакомство с Fusion 360. На YouTube есть огромное количество руководств. Вы, вероятно, найдете помощь по любой проблеме, с которой вы столкнетесь, и существует множество управляемых курсов по использованию программного обеспечения.

  Связанные статьи

  Фейсбук Твиттер YouTube

  Фрезерный станок с ЧПУ для хобби, моделирования и декорирования дерева

  STEPCRAFT серии D

  Просто сильный. STEPCRAFT серии D — это силовая установка в вашей мастерской. Прочная конструкция. Мощные моторы. Минимальный люфт. Все это делает фрезерный станок с ЧПУ чрезвычайно прочным, быстрым и точным. Фрезерный станок с ЧПУ может использоваться с широким спектром инструментов. Таким образом, вы можете использовать фрезерный станок с ЧПУ для фрезерования дерева, 3D-печати, гравировки, печати футболок и черчения. В качестве домашнего станка с ЧПУ, для развития собственного домашнего бизнеса или для обучения. И самое главное: мы предоставляем добровольную гарантию производителя на 5 лет с даты покупки на фрезерные станки с ЧПУ STEPCRAFT серии D.

  Мини-фрезерный станок можно быстро и легко собрать самому. Настройка вашего самодельного фрезерного станка с ЧПУ не только развлекает, но и экономит ваши деньги. С готовой к работе системой фрезерный станок с ЧПУ доставляется к вам в полностью собранном виде, поэтому вы можете сразу приступить к работе.

  Заказывайте прямо сейчас в нашем магазине!

  ---

  All-Steel Motion System™

  для плавной работы системы без износа

  Стандартный держатель инструмента

  Держатель инструмента ∅ 43 мм позволяет использовать сторонние устройства (при необходимости с адаптером)

  Высокопрочные профили

  для оптимального распределения усилий и высокой устойчивости к скручиванию

  Оптимизированные зажимные стержни

  для листовых материалов толщиной до 15 мм все оси

  Энергоцепи igus®

  безопасно и защищенно направляют линии через станок с ЧПУ

  Поперечины

  для чрезвычайно точной и равномерно жесткой станины станка

  • All-Steel Motion System™

    для плавной работы системы без износа

  • Стандартный держатель инструмента

    Держатель инструмента ∅ 43 мм позволяет использовать сторонние устройства (при необходимости с адаптером)

  • Высокопрочные профили

    для оптимального распределения усилий и высокой устойчивости к скручиванию

  • Оптимизированные зажимные стержни

    для пластин толщиной до 15 мм

  • Шаговые двигатели Sanyo Denki

    Шаговые двигатели мощностью 2 ампера для мощного перемещения по всем осям

  • Энергоцепи igus®

    безопасно и защищенно направляют линии через станок с ЧПУ

  • Поперечины

    для очень точной и равномерно жесткой станины

  Мини-станок с ЧПУ или фрезерный станок с ЧПУ

  Серия STEPCRAFT D доступна в трех различных размерах, предлагая много места для самых разных проектов с ЧПУ. Таким образом, вы можете использовать небольшой станок с ЧПУ для создания моделей и рукоделия, а также для создания персонализированных брелоков или резки кожаных сумок. Модели d 420, d.600 и STEPCRAFT 840 отличаются только размерами. Диапазон функций идентичен всем фрезерным станкам с ЧПУ серии STEPCRAFT D. Та же точность. Тот же дизайн. Та же сила.

  Идеальное предварительное натяжение

  Благодаря точно подобранному производству опорные ролики станков с ЧПУ STEPCRAFT серии D больше не нужно выравнивать. Оптимальная контактная поверхность стальных валов и абсолютно параллельный ход обеспечивают идеальную линейную направляющую и предварительное натяжение.

  Любой осевой люфт можно быстро и легко устранить с помощью стандартных регулируемых гаек ходового винта.

  Очистите и защитите с помощью буксирующих цепей igus®

  Буксирующие цепи igus® безопасно и защищенно направляют линии через фрезерный станок с ЧПУ. Это приводит к значительному увеличению срока службы линии. Потенциальные принадлежности ЧПУ можно закрепить в двух Т-образных пазах оси Z. Благодаря Flexi Guides™ дополнительные кабели можно аккуратно проложить сбоку по оси X.

  Краткий обзор:

  • Энергоцепи igus®
  • Т-образные пазы по оси Z
  • Гибкие направляющие™

  Поперечины в раме машины

  STEPCRAFT серии D уже имеет очень прочную опорную раму. Чтобы сделать его максимально жестким, базовая рама дополнительно усилена до семи поперечин. Эти нестандартные алюминиевые профили равномерно распределены по оси Y. Таким образом, создается чрезвычайно точная и равномерно жесткая станина.

  Краткий обзор:

  • Прочная опорная рама
  • До семи перекладин
  • Чрезвычайно точная и равномерная жесткая станина

  Высокопрочные профили для максимальной жесткости

  Все оси ЧПУ гравировального станка с ЧПУ имеют высокопрочные профили. Благодаря продуманной геометрии полые камерные профили обеспечивают оптимальное распределение усилий. Это делает фрезерный станок с ЧПУ особенно устойчивым к кручению.

  Кратко:

  • На всех осях ЧПУ
  • Оптимальное распределение сил
  • Особо устойчивый к скручиванию

  Мощный привод

  STEPCRAFT серии D работает мощно и надежно. Фрезерный станок с ЧПУ в стандартной комплектации оснащен системой All-Steel Motion System™ промышленного станка с ЧПУ STEPCRAFT серии Q. Вместе с двумя мощными шаговыми двигателями Sanyo Denki на всех осях и прецизионными ходовыми винтами igus® фрезерный станок с ЧПУ движется плавно, точно и без износа. Просто мощный. Просто быстро. Просто точно.

  Сталь в стали с All-Steel Motion System™

  С All-Steel Motion System™ сталь движется по стали. Стальные опорные катки вращаются на валах из закаленной стали диаметром ∅ 8 мм. Благодаря чрезвычайной твердости материала All-Steel Motion System™ работает очень плавно и не изнашивается.

  Краткий обзор:

  • Стальные опорные катки на стальных валах ∅ 8 мм
  • Плавно перемещает портал ЧПУ
  • Неизнашиваемый
  • Стальные опорные катки двухрядные

  Мощные шаговые двигатели и прецизионные ходовые винты igus®

  STEPCRAFT серии D приводится в движение шаговыми двигателями Sanyo Denki мощностью два ампера на всех осях. Вместе с прецизионными ходовыми винтами igus® и двумя шаговыми двигателями по оси Y новая серия D перемещается на 40 % быстрее, чем предыдущая модель.

  Краткий обзор:

  • Шаговые двигатели 2A Sanyo Denki на всех осях
  • Два шаговых двигателя на оси Y
  • Прецизионные шпиндели igus®
  • На 40% быстрее

  Многофункциональное оборудование с ЧПУ

  Фрезерный станок с ЧПУ — это многофункциональная силовая установка! Благодаря большому количеству различных инструментов с ЧПУ, фрезерный станок с ЧПУ DIY можно использовать для самых разных проектов с ЧПУ. От фрезерования с ЧПУ и 3D-печати до резки винила, лазерной гравировки дерева и фрезерования алюминия — в нашем магазине станков с ЧПУ вы найдете идеальный инструмент с ЧПУ для своего проекта с ЧПУ. Мини-фрезерный станок можно переоборудовать в кратчайшие сроки. Это позволяет быстро переключаться между различными приложениями. Просто практично. Просто гибкий. Просто универсальный. Узнайте больше о самых увлекательных проектах с ЧПУ и вдохновитесь идеями с ЧПУ.

  ---

  Фрезерование с ЧПУ

  Используйте наши фрезерные двигатели для производства точных и точных деталей с ЧПУ из различных материалов, таких как дерево, пластик, алюминий, углерод или латунь. С помощью шпинделя с ЧПУ вы можете создать декор из дерева, компьютерные корпуса, ребра, деревянную новогоднюю елку или украшения своими руками. Некоторые фрезерные двигатели управляются программным обеспечением ЧПУ, а другие управляются вручную.

  Посетите наш магазин ЧПУ, чтобы найти идеальный шпиндель ЧПУ и инструменты ЧПУ для вашего проекта ЧПУ – от фрезерного станка HF до автоматического устройства смены инструмента ATC. Для получения более подробной информации см. Наше сравнение маршрутизаторов.

  3D-печать

  Создавайте потрясающие 3D-модели! С помощью 3D-печатающей головки вы можете превратить свой фрезерный станок с ЧПУ в 3D-принтер для дома. Слой за слоем вы можете 3D-печатать скамейку, малыша Грута, запасные части, прототипы или файлы Thingiverse на своем мини-станке с ЧПУ. Если вы хотите безопасно печатать на 3D-принтере небольшие остроконечные области, веер для заготовок станет отличным дополнением.

  Лазерный станок с ЧПУ

  Независимо от того, хотите ли вы изготовить персонализированный брелок, выгравировать пластину колокольчика или выполнить лазерную гравировку по дереву, лазерный станок с ЧПУ позволяет бесконтактно гравировать многие материалы. В зависимости от материала заготовки с ЧПУ лазер может выполнять даже небольшие работы по резке и, например, резку. рубить бальзовую древесину. Полностью без зажима!

  CNC Cutting

  Осциллирующий тангенциальный нож ОТК-3 производит высокоточный рез даже с мелкими контурами и надписями. Таким образом, вы можете создавать наклейки, индивидуальные футболки, лазерную гравировку или кожаные подвески для ключей. OTK также точно режет такие материалы, как пробка, Depron®, поролон или ковер.

  Комплект фрезерного станка с ЧПУ

  Сборка станков STEPCRAFT серии D интуитивно понятна и выполняется слишком быстро. Всего за 4-6 часов фрезерный станок с ЧПУ полностью собран и готов к работе. Это сокращает время сборки 3 ^rd поколения D-серии на целых два часа по сравнению с предыдущими моделями. Сборка фрезерного станка с ЧПУ научит вас каждому винтику. Таким образом, вы можете легко выполнять последующие работы по техническому обслуживанию и настройке самостоятельно.

  Преимущества самодельного фрезерного станка с ЧПУ:

  • Лучшее соотношение цены и качества с ЧПУ
  • Интуитивная и быстрая сборка
  • Руководство по сборке EasyBuild с видеоподдержкой
  • Самостоятельно выполнять работы по техническому обслуживанию
  • Сборка комплекта ЧПУ — это весело

  См. наш контрольный список Top 10 о том, что делает конструктор с ЧПУ хорошим.

  К комплектам фрезерных станков с ЧПУ

  Готовый к работе фрезерный станок с ЧПУ

  Готовый к работе станок с ЧПУ — идеальный выбор для всех тех, кому не терпится воплотить свои идеи в области ЧПУ на практике. С готовым к запуску решением ваш станок с ЧПУ будет собран нашими опытными техниками STEPCRAFT. Вы получите свой станок с ЧПУ надежно упакованным, идеально собранным и оптимально выровненным. Таким образом, вы экономите время на сборку и можете сразу приступить к своим проектам CAD CAM CNC.

  Преимущества готового фрезерного станка с ЧПУ:

  • Экономия времени
  • Для всех, кто хочет начать прямо сейчас
  • Идеальная сборка техническими специалистами STEPCRAFT
  • Фрезерный станок с ЧПУ уже выровнен
  • Подключить. Включить. Начинать.



  К готовым к работе фрезерным станкам с ЧПУ

  Серия D: Обзор фрезерных станков с ЧПУ

  Все технические детали с первого взгляда! См. таблицу ниже, чтобы найти наиболее важные технические детали, касающиеся 3 ^{-е поколение} STEPCRAFT серии D. Для получения дополнительной информации о соответствующем фрезерном станке с ЧПУ см. D.420, D.600 или D.840. Вам нужен совет? Мы здесь чтобы помочь вам! Пожалуйста, свяжитесь с нами по телефону 02373 / 179 11 60 или Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен Javascript для просмотра.

	Awards	Work Area	Where to Buy
BobsCNC Evolution 4 CNC Router Kit	Best Overall CNC, Best for Woodworking & Carving	24″x24″x3. 3″	Check Price
SainSmart Genmitsu CNC 3018-PRO	Best Budget ЧПУ, Лучший ЧПУ для начинающих	11,8 “x7,0” x1,7 “	Проверка цена
Sainsmart Genmitsu 30181
Genmitsu 30181
.0005	Лучший мини-ЧПУ, Лучший ЧПУ до 1000 долл. США	11,8 “X7,0” X1,7 “	CHECK PRIPE 9005
СТУПЕНЬКА D.420	СТУПЕНЬКА D.600	СТУПЕНЬКА D.840
Высота прохода	140 мм
Повторяемость	± 0,04 мм	± 0,05 мм
Программируемое разрешение	0,001875 мм
Люфт	< 0,08 мм регулируемый	< 0,1 мм регулируемый
Максимальная скорость в диагональном перемещении X-Y	99 мм/с
Шпиндель (ходовой винт)	Ходовой винт с резьбой 10×3
Линейная направляющая	STEPCRAFT All Steel Motion™
Привод	2A Sanyo Denki® NEMA17
Держатель инструмента	Диаметр зажима ø 43 мм (евро-горловина, дополнительные меньшие диаметры)
Масса (без станочного стола)	16,5 кг	20 кг	25,4 кг
Входное напряжение	100–240 В
Выходное напряжение	30 В
Потребляемая мощность	160 Вт
Интерфейс	USB/параллельный (LPT1)/сетевой RJ-45

STEPCRAFT – Сделано в Германии

---

German Engineering

Имея более 12 000 проданных фрезерных станков с ЧПУ, STEPCRAFT входит в число мировых лидеров.
