ОФ-55 Станок фрезерный универсальный повышенной точности. Паспорт, описание, схема

Сведения о производителе универсального фрезерного станка ОФ-55

Станок универсальный фрезерный модели ОФ-55 выпускал Владимирский станкостроительный завод «Техника» ВСЗ (Владимирский завод прецизионного оборудования «Техника»), основанный в 1935 году.

В настоящее время завод производит фрезерные станки с УЦИ и ЧПУ под наименованием ФС-300, ФС-300-01, ФС-300-02 CNC и ФС-400.

Станки, выпускаемые Владимирским станкостроительным заводом Техника

  • 6Т75 – станок фрезерный широкоуниверсальный высокой точности 245 х 630
  • КР-450 – станок координатно-расточный двухстоечный 380 х 520
  • КС12-500М2 – станок координатно-сверлильный 500 х 710, Ø 12
  • КШ-400 – станок круглошлифовальный сверхвысокой точности полуавтомат Ø 200 × 400
  • КШ-600 – станок круглошлифовальный сверхвысокой точности полуавтомат Ø 200 × 600
  • КФПЭ-250Н – станок фрезерный с программным управлением 200 × 500
  • МС12-250 – станок фрезерный с программным управлением Ø 250
  • ОФ-55 – станок фрезерный широкоуниверсальный 260 х 630
  • С-30 – станок сверлильный настольный высокооборотный Ø 2
  • СФ-67 – станок фрезерный широкоуниверсальный 195 х 550
  • СФ-250 – станок фрезерный широкоуниверсальный высокой точности 245 х 630
  • ТПУ-125 – станок токарный с ЧПУ Ø 125 х 320
  • УФ-9     – станок фрезерный широкоуниверсальный 195 х 550
  • УФ-600с – станок фрезерный широкоуниверсальный 195 х 550
  • ФС-250 – станок фрезерный широкоуниверсальный 250 х 620
  • ФС-300 – станок фрезерный широкоуниверсальный 300 х 630

ОФ-55 Назначение и область применения универсального фрезерного станка

ОФ-55 – первый универсальный инструментальный фрезерный станок повышенной точности разработан и запущен в производство в 1967 году – аналог немецкого фрезерного станка FP-1.

Фрезерный станок модели ОФ-55 (ОФ55) предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который, при необходимости, может быть повернут под углом.

Особенности конструкции и принцип работы станка

Станок ОФ-55 имеет две механические подачи – вертикальную (движение суппорта по направляющим станины) и продольную (движение стола по направляющим суппорта). Поперечная подача (движение шпиндельной бабки) – ручная.

Электродвигатель двухскоростной на 1000 об/мин и 1500 об/мин, мощностью 1,6/2,3 кВт 380 В.

Станок ОФ-55 имеет 12 скоростей вращения горизонтального и вертикального шпинделей и 12 подач стола в вертикальном и продольном направлениях.

Станок ОФ-55 имеет 12 скоростей вращения горизонтального шпинделя: 42/72, 112/170, 213/310, 310/480, 745/1130, 1410/2150 об/мин.

Станок ОФ-55 имеет 12 подач стола в продольном и вертикальном направлениях: 10/15, 27/44, 37/55, 72/110, 160/150, 250/380 мм/мин.

Обрабатываемая деталь может быть установлена на основном столе с вертикальной рабочей плоскостью или на угловом столе с горизонтальной рабочей плоскостью. Для обработки наклонных поверхностей деталь может устанавливаться на универсальном столе.

Для обработки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

К станку прилагается удобный для пользования инструментальный шкаф, а также комплект приспособлений и инструмента.

Технологические возможности станка ОФ-55 могут быть значительно расширены применением принадлежностей и приспособлений, поставляемых за особую плату.

На станке можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации.

На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.

Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.

Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Класс точности станка П.

ОФ-55 Преимущества использования универсального фрезерного станка:

  • Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей
  • Использование станка в инструментальных и механических цехах с мелкосерийным и индивидуальным производством
  • Реализована возможность производить долбежные операции (при приобретении за дополнительную плату долбежной головки)
  • Удобное (интуитивно понятное), классическое управление станком
  • Небольшие габариты станка позволяют разместить его практически в любом помещении, в том числе и гараже
  • Широкий диапазон вращения горизонтального и вертикального шпинделей позволяет подобрать наиболее подходящие режимы резания
  • Подача СОЖ осуществляется электронасосом.
    Производительность электрического насоса 22 л/мин
  • Станок имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±90 градусов в двух взаимно перпендикулярных плоскостях.

ФС-250 Аналоги универсального фрезерного станка

  • ФСМ-250/676М – Владимирский станкозавод «Техника» ВСЗ, г. Владимир
  • ОММ64S, ОММ67S – “Микрон”, г. Одесса
  • ВМ130 – Воткинский машиностроительный завод, г. Воткинск
  • ДФ-6725 – Дмитровский завод фрезерных станков, г. Дмитров
  • ВЗ-371 – ВИЗАС, г. Витебск, Беларусь
  • 676, 67К25ПМ, 67К25ПФ1, 67К25ПФ2-0 – Иркутский станкостроительный завод, г. Иркутск
  • 6Т80 – Читинский станкостроительный завод, г. Чита
  • 675П, 6725ПФ1, 67Е25ПФ1 – Ереванский завод фрезерных станков, г.
    Ереван, Армения
  • 676П, 67К25ПР, 67К25ПФ1, 67К25ПФ2-0 – Вильнюсский станкостроительный завод “Комунарас” г. Вильнюс (сегодня Vingriai, АО Вингряй, Литва
  • X8132 – Shandong Rooy Manufacture Co., Ltd., Китай

Габаритные размеры рабочего пространства и расположение органов управления станка ОФ-55

Габаритные размеры рабочего пространства фрезерного станка оф-55

Присоединительные базы станка ОФ-55. Горизонтальный шпиндель и шпиндель вертикальной головки

Горизонтальный шпиндель и шпиндель вертикальной головки фрезерного станка оф-55

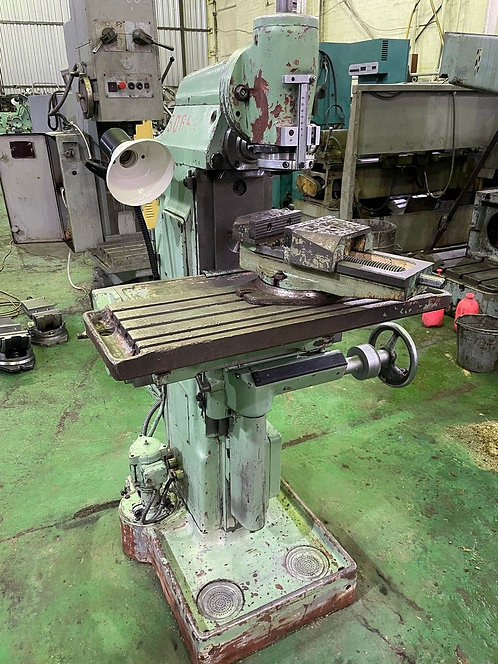

Фото универсального фрезерного станка ОФ-55

Фото универсального фрезерного станка оф-55


Вертикальная фрезерная головка универсального фрезерного станка ОФ-55

Вертикальная фрезерная головка универсального фрезерного станка оф-55


Расположение органов управления консольно-фрезерным станком ОФ-55

Расположение органов управления фрезерным станком оф-55

Расположение органов управления фрезерным станком оф-55

Перечень органов управления фрезерным станком ОФ-55

  1. Рукоятка установки числа оборотов шпинделя
  2. Рукоятка для установки подач
  3. Рукоятка включения и переключения направления подачи стола и суппорта
  4. Маховичок ручной подачи стола в горизонтальной плоскости
  5. Маховичок ручной подачи стола в вертикальной плоскости
  6. Маховичок ручной подачи бабки горизонтального шпинделя
  7. Маховичок ручного вращения шестерен коробки скоростей
  8. Квадрат для рукоятки подачи гильзы вертикального шпинделя
  9. Рукоятка зажима шпиндельной бабки
  10. Рукоятка зажима стола на горизонтальных направляющих суппорта
  11. Рукоятка зажима суппорта на вертикальных направляющих станины
  12. Кнопка “Стоп”. Пакетный выключатель
  13. Кнопка “Пуск” на 1000 об/мин
  14. Кнопка “Пуск” на 1500 об/мин
  1. Выключатель насоса охлаждения

Разрез универсального фрезерного станка ОФ-55

Разрез универсального фрезерного станка оф-55

Разрез универсального фрезерного станка ОФ-55. Увеличенный чертеж

Схема кинематическая универсального фрезерного станка ОФ-55

Кинематическая схема фрезерного станка оф-55


Схема электрическая фрезерного станка ОФ-55

Электрическая схема фрезерного станка оф-55


Читайте также: Производители фрезерных станков в России



ОФ-55 Станок фрезерный универсальный повышенной точности. Видеоролик.




Технические характеристики фрезерного станка ОФ-55

Наименование параметра СФ676 ОФ-55 СФ-67 УФ-300с УФ-9
Основные параметры станка
Класс точности по ГОСТ 8-82 Н П Н Н Н
Размеры вертикального стола, мм 250 х 630 195 х 550 195 х 550 195 х 550 195 х 550
Размеры горизонтального (углового) стола, мм 250 х 800 260 х 630 200 х 630 215 х 600
Максимальная масса обрабатываемой детали, кг 100
Наибольшее расстояние от рабочей поверхности вертикального (основного) стола до торца шпинделя, мм 105 105 105 105
Наибольшее расстояние от рабочей поверхности вертикального стола до вертикальных направляющих, мм 128 128 130 130
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм 80. .460 70..360 70..360 68..358 68..358
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм 0..380 22..312
Наибольший вылет оси вертикального шпинделя, мм 125..375 100
Наибольший продольный ход стола (X), мм 450 250 250 250 250
Наибольший поперечный ход шпиндельной бабки (Y), мм 300 150 150 150 150
Наибольший вертикальный стола (Z), мм 380 290 290 290 290
Горизонтальный шпиндель станка
Частота вращения горизонтального шпинделя, об/мин 50..1630 42. .2150
95..1650 125..1220 125..1220
Количество скоростей шпинделей 16 12 6 6 6
Перемещение шпинделя на одно деление лимба, мм 0,025 0,025 0,025 0,025
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм 148
Конус горизонтального и вертикального шпинделей 40АТ5 Морзе 4 Морзе 4 Морзе 4 Морзе 4
Вертикальная шпиндельная головка
Частота вращения вертикального шпинделя, об/мин 63..2040 55..2450
– 189..1830 188..1830
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм 120 –
Наибольшее осевое перемещение вертикального шпинделя, мм 80 60 – 70 70
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус ±90° ±45° – ±45° ±45°
Конус вертикального шпинделя 40АТ5 Морзе 4 – Морзе 4 Морзе 4
Подачи стола
Пределы продольных и вертикальных подач стола (X, Z), мм/мин 13. .395 10..380 17,5..178 19,7..156
(сменн. колеса)		 19,7..156
(сменн. колеса)
Ускоренный ход стола, мм/мин 935 935 – –
Перемещение стола продольное на одно деление лимба, мм 0,025 0,025
Перемещение суппорта стола вертикальное на одно деление лимба, мм 0,025 0,025 0,025 0,025
Количество подач стола 16 12 6 1
(сменн. колеса)		 1
(сменн. колеса)
Наибольшее усилие подач стола, Н 5000
Электрооборудование и привод станка
Электродвигатель главного привода, кВт (об/мин) 3 1,6/ 2,3 (1000/1500) 2,2 (1430) 1,7 (1420) 1,5 (1440)
Электродвигатель привода насоса охлаждения, кВт 0,12 0,12 (1800) 0,12 (1800) 0,12 (1800) 0,12 (1800)
Суммарная мощность электродвигателей, кВт 3,12 1,12
Габарит и масса станка
Габариты станка (длина х ширина х высота), мм 1200 х 1240 х 1780 1150 х 1100 х 1600 1150 х 1100 х 1600 1100 х 1130 х 1400 1100 х 1130 х 1400
Масса станка, кг 1050 900 550 865 865

    Список литературы:

  1. Специализированный фрезерный станок ОФ-55. Руководство по эксплуатации и обслуживанию, 1967

  2. Аврутин С.В. Основы фрезерного дела, 1962
  3. Аврутин С.В. Фрезерное дело, 1963
  4. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  5. Барбашов Ф.А. Фрезерное дело 1973, с.141
  6. Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986
  7. Блюмберг В.А. Справочник фрезеровщика, 1984
  8. Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980
  9. Копылов Р.Б. Работа на фрезерных станках,1971
  10. Косовский В.Л. Справочник молодого фрезеровщика, 1992, с.180
  11. Кувшинский В.В. Фрезерование,1977
  12. Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977
  13. Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987
  14. Плотицын В. Г. Расчёты настроек и наладок фрезерных станков, 1969
  15. Плотицын В.Г. Наладка фрезерных станков,1975
  16. Рябов С.А. Современные фрезерные станки и их оснастка, 2006
  17. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  18. Тепинкичиев В.К. Металлорежущие станки, 1973
  19. Чернов Н.Н. Металлорежущие станки, 1988
  20. Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978

Связанные ссылки. Дополнительная информация


Широкоуниверсальный инструментальный консольно-фрезерный станок ОФ-55

Вернуться к: Фрезерные станки

Горизонтальный стол: 260 х 630 мм, вертикальный стол 195 х 550 мм.

Задать вопрос по товару

Владимирский завод прецизионного оборудования

Описание



Широкоуниверсальный инструментальный консольно-фрезерный станок повышенной точности ОФ-55 является аналогом немецкого фрезерного станка FP-1.

Фрезерный станок модели ОФ55 предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который, при необходимости, может быть повернут под углом.

Станок имеет две механические подачи – вертикальную (движение суппорта по направляющим станины) и продольную (движение стола по направляющим суппорта). Поперечная подача (движение шпиндельной бабки) – ручная.



Технические характеристики фрезерного станка ОФ-55:

Наименование параметраОФ-55
Основные параметры станка
Класс точности по ГОСТ 8-82 П
Размеры горизонтального (углового) стола, мм 260 х 630
Размеры вертикального стола, мм 195 х 550
Максимальная масса обрабатываемой детали, кг
Наибольшее расстояние от рабочей поверхности вертикального стола до торца шпинделя, мм 105
Наибольшее расстояние от рабочей поверхности вертикального стола до вертикальных направляющих, мм 128
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм 70. .360
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм 22..312
Наибольший вылет оси вертикального шпинделя, мм 100
Наибольший продольный ход стола (X), мм 250
Наибольший поперечный ход шпиндельной бабки (Y), мм 150
Наибольший вертикальный ход суппорта (Z), мм 290
Горизонтальный и вертикальный шпиндели станка
Частота вращения горизонтального шпинделя, об/мин 42..2150
Количество скоростей шпинделей 12
Перемещение шпинделя на одно деление лимба, мм 0,025
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм
Конус горизонтального и вертикального шпинделей Морзе 4
Подачи
Пределы продольных и вертикальных подач стола (X, Z), мм/мин 10. .380
Ускоренный ход стола, мм/мин 935
Перемещение стола продольное на одно деление лимба, мм 0,025
Перемещение суппорта стола вертикальное на одно деление лимба, мм 0,025
Количество подач стола 12
Наибольшее усилие подач стола, Н
Габарит и масса станка
Габариты станка (длина х ширина х высота), мм 1150 х 1100 х 1600
Масса станка, кг 900

Токарно-фрезерные станки EMCO для токарно-фрезерных станков с ЧПУ

Найти EMCO поблизости

ОБОРУДОВАНИЕ

Компактный настольный фрезерный станок с ЧПУ
Осевые двигатели с высоким разрешением
Главный привод с бесступенчатой ​​регулировкой
Компоненты промышленного качества
Установка для гравировального шпинделя
Делительный блок с ЧПУ в качестве дополнительной четвертой оси
Роботизированный интерфейс для интеграции в системы FFS/CIM
Технология безопасности согласно CE
Сделано в сердце Европы

Технические характеристики

Рабочая зона
Перемещение по осям X/Y/Z 190/140/260 мм
Передняя часть шпинделя 77–337 мм
Количество осей (базовый станок) 3-я (4-я ось опционально)
Скорости быстрого перемещения по осям X/Y/Z 2 м/мин
Рабочая подача X/Y/Z 0-2 м/мин
Сила подачи по осям X/Y/Z 800/800/1000 Н
Зона зажима 420 х 125 мм
Макс. нагрузка на стол 10 кг

Фрезерный шпиндель
Количество инструментов 8
Макс. скорость 3500 об/мин
Макс. мощность привода 0,75 кВт
Макс. крутящий момент 3,7 Н·м

Общие данные
Размеры (ДхШхВ) 980 х 960 х 1000 мм
Вес машины 220 кг

Основные моменты

Габаритные размеры/рабочее пространство

Компоновка машины Concept MILL 55
Компоновка машины Concept MILL 55

Заготовки

Примеры использования

Шахматные фигуры
шахматы

Фрезерованная деталь
Фрезерованная часть

Поршень
Поршень

Опции/аксессуары

Инструментальная револьверная головка с 8 станциями
Смена инструмента осуществляется с помощью револьверной головки с 8 станциями.

Приспособление для гравировального шпинделя
Передаточное число шпиндельной насадки позволяет выполнять гравировку.

Разделительный блок NC
Для Concept Mill 55 доступен делительный блок, представляющий 4-ю ось, с 3-х кулачковым патроном, задней бабкой и .

Минимальный блок смазки
с подключением сжатого воздуха и индикацией уровня

Основание машины

Основание машины оснащено выдвижным грузом и обеспечивает дополнительное пространство для стойки ПК.

Easy2operate

Портативная панель управления станком для аппаратного управления станком, включает кнопки осей, переключатель блокировки подачи, переключатель режима и т. д. вместе с EMCO Easy2control.

Электронный маховик

Для ручного перемещения осей станка.

Автоматика

Интеграция в системы FMS и CIM

Интерфейс робототехники может не только управлять периферийным оборудованием (таким как автоматические двери, тиски и т. д.), но и подключать машину к другим машинам или устройствам (например, погрузочным и разгрузочным роботам). Интерфейс DNC позволяет запускать программы с главного компьютера.

Пневматический блок

Пневматический блок служит подготовкой для автоматической системы кондиционирования воздуха и пневматического патрона, который состоит из пневматического цилиндра полной нагрузки, включая 3-х кулачковый силовой патрон и устройство продувки.

Пневматические тиски
с контролем конечного положения

Автоматическая дверь

Благодаря пневматическому блоку дверь машины открывается и закрывается автоматически или нажатием кнопки. Контроль положения двери осуществляется с помощью концевого выключателя.

Программное обеспечение/управление

EMCO WinNC

Уникальная концепция взаимозаменяемого управления может быть установлена ​​на все машины Concept. При этом пользователь обучается всем отраслевым элементам управления ЧПУ, которые распространены на рынке.
Результат: специалисты по ЧПУ могут работать в различных условиях.

Показать детали Скрыть детали

EMCO Win3D-View

Win3D-View — это 3D-симуляция для токарной и фрезерной обработки, доступная в качестве опции в дополнение к WinNC Control. Графическое моделирование элементов управления ЧПУ разработано специально для промышленного применения. Дисплеи Win3D-View превосходят отраслевые стандарты. Инструменты, заготовки, зажимные устройства и рабочие процессы очень реалистичны. Система проверяет запрограммированный ход инструмента, чтобы предотвратить столкновение с зажимными устройствами и заготовками.

Показать детали Скрыть детали

EMCO CAMConcept

CAMConcept — это инновационное программное обеспечение для полного обучения CAD/CAM и ЧПУ, от проектирования до производства. CAMConcept сочетает в себе как функции профессиональной системы CAD/CAM, так и преимущества специальной программы обучения. Доступны все основные функции программы САПР. Графическое отображение циклов ЧПУ позволяет быстро программировать, а моделирование и проверка столкновений обеспечивают безопасность программирования управления.

Показать детали Скрыть детали

Download

Токарно-фрезерный станок-Образование-Концепция-Turn-Mill_SEO.
pdf 13.04.2023
Превью Загрузить

Соуструхи-Фрезоваци_строе-Взделавани-Концепт-Токарно-Мельница.pdf
23.01.2023
Предварительный просмотр Download

Tornos-Fresadoras-Formacion-Concept-Turn-Mill.pdf
22.12.2022
Превью Скачать

Index 55 Вертикально-фрезерный станок с приводом от зубчатой ​​передачи по оси X

Перейти к содержимому
