Фрезерный деревообрабатывающий станок ФСШ-1А(К).

Каталог товаров

Главная   Каталог оборудования   Деревообрабатывающие станки   Столярное оборудование   Фрезерные

ФСШ-1АК

Продажа фрезерных станков ФСШ-1А(К) для деревообработки со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на фрезерные деревообрабатывающие станки ФСШ1АК запрашивайте в отделе станочного оборудования.

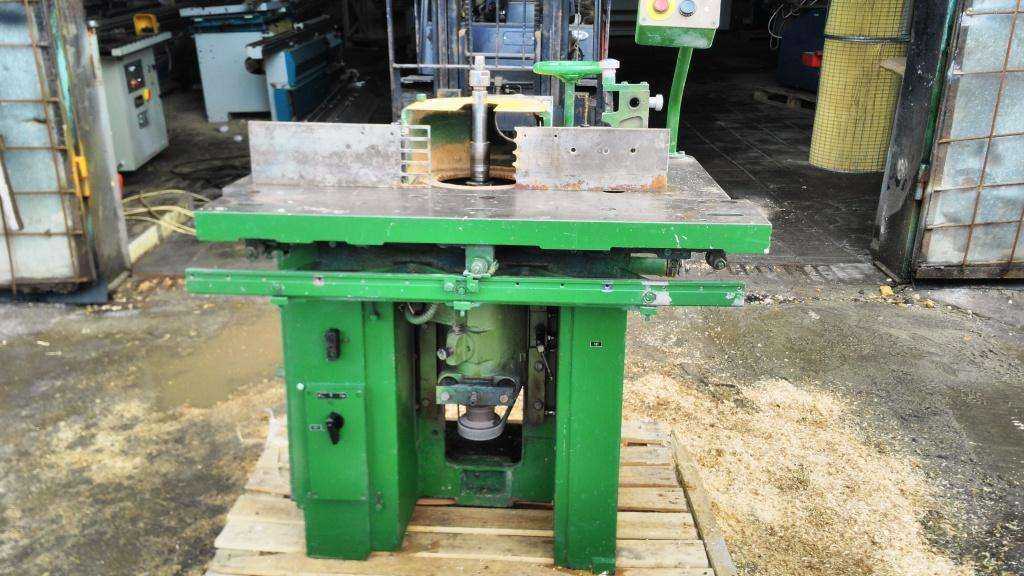

Станок фрезерный ФСШ-1А(К). Станок ФСШ-1АК предназначен для выполнения разнообразных фрезерных работ по дереву с ручной подачей, нарезки простых шипов с помощью шипорезной каретки. При установке на станок копировальной каретки (по специальному заказу) возможно криволинейное фрезерование по копиру с ручной подачей.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ СТАНКА ФРЕЗЕРНОГО ДЕРЕВООБРАБАТЫВАЮЩЕГО ФСШ 1АК:

Наибольшая толщина обрабатываемой заготовки, мм	100
Номинальные размеры стола, мм:      длина/ширина	1000/325
Наибольшее вертикальное относительное перемещение шпинделя, мм	100
Внутренний конус Морзе шпинделя	N°4
Номинальная частота вращения шпинделя об. /мин.	3000/4500 6000/9000
Наибольшая ширина заготовки, устанавливаемой на каретке при глубине шипа 100 мм, мм	700
Номинальный диаметр шпиндельной насадки, мм	32
Наибольший диаметр режущего инструмента, мм	250
Наибольший ход шипорезной каретки, мм	926
Номинальные размеры копировальной каретки, мм:     длина/ширина	680/296*
Наибольший поперечный ход копировальной каретки, мм	200*
Высота стола от пола, не менее, мм	860
Габаритные размеры станка, мм:      длина / ширина / высота	1000/1100/1270
Количество электродвигателей на станке, шт. Наверх Деревообрабатывающие фрезерные станки Деревообрабатывающие фрезерные станки Общественный корпорация Михневский ремонтно-механический завод Машины Деревообработка Комбинированный Круговой Многокромочные станки Строгание машины Сверление и станки для нарезки канавок Токарные станки токарные станки Фрезерные машины Соединение машины Соединение и строгальные станки Четырехгранные строгальные станки Шлифовальные машины Пыль блоки разделения Камера сушилки Дом > Электрооборудование > Машины > Деревообработка ФСШ-1А и УФС-1 9Станки 0079 универсальные, одношпиндельно-фрезерные станки с шипорезной кареткой, предназначенные для фрезерования различных изделий из дерева операции. Станок УФС-1 позволяет производить обработку профилей как параллельно и под углом к ​​поверхности плиты станины (из-за наклона шпинделя). Это также позволяет использовать каретку для резки направляющих и выступов в стержнях, а также для резки профиля изогнутые края. Шипорезная каретка подается вручную. 9.10004.2/4.7 9.10004.11/4.7 9009 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FSSh-1A UFS-1 Milling height, mm 100 105 Milling cutter diameter, below, mm 250 250 Spindle Угол поворота, ° – -5 … °+45 ° Угол наклона шпинделя, ° – – Диаметр шпинделя, мм – . 0014 Скорость двигателя, обойма 3000/4500/6000/ 2880/5760/8640 Power, KW 4.2/4.7 4 4. 4 4 4.2/4.7 4 4 4.mealf. 3×1.4 2×3.7×1.2 Вес, кг 880 750	Русский версия Поиск Введите одно или несколько ключевых слов   Предлагаемые услуги нашим клиентам gif” valign=”top”> Здесь вы можете оформить заказ или задать вопрос нашим специалистам. Электронная почта адреса для отделов продаж: машиностроительный отдел [email protected] электротехнический отдел оборудования [email protected] Адрес и схема проезда Адрес и схема проезда Предлагаемые услуги нашим клиентам

Кинематическая схема и общий вид ФСШ-1А | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Русский
• Компас
• Машины
• Образовательный

Узнайте, как скачать этот материал

Telegram бот для поиска материалов

Покупка чертежей

Подпишитесь, чтобы получать информацию о новых материалах:

t. me/alldrawings

vk.com/alldrawings

Описание Еще одним производителем фрезерного деревообрабатывающего ФСШ-1А является

Курганский завод деревообрабатывающих станков, выпускающий оборудование для мебельного и строительно-столярного производств.

Изготовителем станка фрезерного ФС-1, ФСШ-1, ФСШ-1А(Д) также является Днепропетровский станкостроительный завод ДСПО , в настоящее время ООО «Станкостроитель».

В СССР Днепропетровский станкостроительный завод на протяжении всего своего существования специализировался на станках фрезерной группы. Однако в мае 1999 года это крупнейшее в Украине станкостроительное производство было реструктурировано, в результате чего появилось шесть самостоятельных предприятий, одним из которых является ООО «Станкостроитель».

Содержание проекта

Чертеж_кинематика. cdw [ 136 КБ ]

Чертеж_общий_вид. cdw [ 156 КБ ]

Дополнительная информация

Чертежи

Чертеж_кинематика.
