Фрезерный станок 6Р13: описание, паспорт, технические характеристики

Консольно-фрезерный вертикальный станок 6р13 общего назначения относится к оборудованию, которое проверено временем и до сих пор часто встречается на крупных и мелких производствах. Именно эта модель являлась прототипом многих последующих станков фрезерной группы.

Содержание:

• 1 Коротко о производителе
• 2 Назначение и область применения вертикально-фрезерного агрегата
• 3 Технические характеристики
• 4 Преимущества и недостатки
• 5 Посадочные и присоединительные базы
• 6 Общее описание
• 7 Расположение составных частей
• 8 Расположение органов управления
• 9 Схема кинематическая
• 10 Коробка подач
• 11 Схема электрическая принципиальная
• 12 Электрооборудование
• 13 Инструкция по эксплуатации, паспорт
• 14 Аналоги

Коротко о производителе

Производил данные агрегат – известный Горьковский завод фрезерного оборудования. Он открыт в 1931 году. Универсальное фрезерное оборудование серии Р начали производить на предприятии с 1972 года. По сути, это модернизированные оборудование предыдущей серии М.

Назначение и область применения вертикально-фрезерного агрегата

Станки 6р13 способны обрабатывать детали по сложным траекториям. Технические параметры оборудования позволяют фрезеровать горизонтально-вертикальные и наклонные поверхности.

Оборудование снабжено вертикальным пинольным шпинделем. Способен обрабатывать заготовки из стали, чугуна, цветных, а также трудно поддающихся обработке металлов. Для работы на этом агрегате используются в основном торцевые и концевые фрезы.

На станке есть возможность обрабатывать:

• вертикальные плоскости;
• горизонтальные;
• наклонные поверхности;
• пазы;
• углы;
• рамки;
• криволинейные поверхности.

На станке специально для криволинейных поверхностей имеется копировальное устройство. Область применения станка – единичное и серийное производство.

Технические характеристики

Основные параметры схожи с предыдущей моделью данной серии 6р12. К основным характеристикам относятся:

• расстояние от оси шпинделя до рабочей поверхности – 30-500 мм;
• до оси направляющей шпинделя – 4 см;
• перемещение вдоль вручную – 10 см;
• поперек – 32 см;
• по вертикали – 42 см;
• механическое перемещение вдоль – 1 метр;
• поперек – 30 см;
• по вертикали – 40 см.

Максимальная масса детали, которую можно обрабатывать на данном станке – до 300 кг. Шпиндель вращается с частотой до 1600 об/мин.

Преимущества и недостатки

Популярность агрегата 6р13 обоснована несколькими основными достоинствами:

• мощность двигателя подач и движения;
• возможность перемещать стол на большие расстояния;
• увеличенные габариты рабочей поверхности;
• высокий диапазон параметров по оборотам шпинедльной головки.

К недостаткам оборудования относится постоянная необходимость осматривать станок, доливать масло, проводить смазку основных элементов конструкции.

Посадочные и присоединительные базы

Общее описание

В отличие от большинства других аналогичных станков оборудование 6р13 имеет возможность прохода по криволинейной траектории. Для этого используется копир, а для подготовки и описания траектории специальный электрический датчик. На основе данного станка создано несколько модификаций, которые снабжены числовым программным управлением.

Поворотная головка снабжена специальным механизмом ручного, осевого перемещения гильзы шпинделя, с помощью которого производят обработку отверстий с углом наклона 45°. Станок обладает достаточной мощностью, чтобы при работе использовать фрезы из быстрорежущего металла.

Расположение составных частей

Основные конструктивные механизмы 6р13:

• станина;
• поворотная головка;
• коробка подач;
• коробка скоростей;
• коробка переключений;
• консоль;
• рабочая поверхность с салазками;
• электрическое оборудование.

Базовый узел станка – литая станина, на которой закреплены все части и узлы механизма. Коробка скоростей передает шпиндельной головке 18 возможных скоростей. Количество оборотов шпинделя изменяется за счет передвижения трех блоков с зубчатой конструкцией по шлицевым валам. Поворотная головка зафиксирована в стандартной кольцевой выточке и крепятся к ней 4 болтами.

Расположение органов управления

Основные управляющие органы рассматриваемого оборудования:

• различные зажимы: шпинделя, салазок, консоли, расположены на станине и на направляющих;
• кнопки запуска, импульса шпинделя, остановки, переключения подачи;
• переключатели для автоматического или ручного управления;
• механизм поворота головки;
• механизм для устройства работы в автоматическом режиме;
• маховики для выдвижения гильзы и для перемещения станка.

Схема кинематическая

Коробка подач

С использованием данного механизма происходит быстрая и стандартная подача стола, консоли и салазок. Крутящий момент от нее переходит на выходной вал через предохранительную и кулачковую муфты. В конструкции предусмотрена втулка, соединяющая кулачковую муфту и выходной вал. Ускоренное вращение минует коробку подач.

Схема электрическая принципиальная

Электрооборудование

К узлам электрооборудования 6р13 относятся следующие элементы:

• сеть питания с переменным током 380 В;
• управляющие цепи 110 и 65 В;
• для местного освещения напряжение 24 В.

Инструкция по эксплуатации, паспорт

Одной из особенностей станка 6р13 является особый механизм поворотной головки. При этом принцип работы остается классическим. Основное вращение происходит за счет поворота фрезы. Дополнительно вращение может осуществляться с помощью подачи стола с заготовкой.

Паспорт фрезерного станка можно бесплатно скачать по ссылке – Паспорт вертикально-фрезерного станка 6Р13.

Аналоги

Аналогов данного оборудования есть среди отечественных и зарубежных станков:

• FSS315, FSS350MR – Гомельское оборудование.
• 6Д12, 6К12 – станки Дмитровского завода.
• FV321M – Болгарский производитель.
• X5032, X5040 – Китайские аналоги.

Эти станки аналогичны по функциям, конструктивным особенностям, отличаются надежностью и универсальностью. Консольно-фрезерный станок 6Р13 до сих пор ценится за многофункциональность на серийных и единичных производствах.

Поделиться в социальных сетях

Запчасти для фрезерного станка 6Р13. Узлы для станков.

По какой причине необходимо своевременно проводить техническое обслуживание 6Р13?

В плановом ТО имеют необходимость и станки советской эпохи ☭, и современные установки. Это позволит существенно уменьшить опасность ⛔ поломок станка. Поскольку даже малейший простой производственной линии чреват потерями на предприятии?. Также ТО способно показать актуальное состояние станка 6Р13 и его деталей в целом. Это даст возможность вовремя поменять поврежденные детали и предупредит серьезные неисправности ❌.

Что предлагает наше предприятие?

Наша организация осуществляет профессиональные услуги по выпуску запасных частей для станков. Мы предлагаем запчасти к станкам ?:

• ✅ сверлильным;
• ✅ токарным;
• ✅ фрезерным;
• ✅ координатно-расточным;
• ✅ и другим.

Предлагаем обширный ассортиментный выбор самых актуальных деталей – свыше 30 групп изделий, включая: производство винтов ?, суппортов в сборе, тормозных муфт, барабанов уравновешивания, кулачки, фрикционные валы, люнеты для токарного станка, коробки передач (КП), клинья, фрикционные диски, ШВП, магнитные сепараторы, ограждения станков и многое-многое другое. В товарном многообразии присутствуют любые компоненты для промышленного оборудования различного направления. Именно поэтому Вы точно сможете подобрать все, что требуется. Также наша компания ? предлагает заказчикам производство любых запчастей по эскизам. В результате, вы получите ту запчасть, которая нужна для определенного станка даже при условии, что таковая отсутствует.

Надежный ремонт любого уровня сложности

Исправление промышленного оборудования – сложный процесс, который должны производить специалисты ?‍?. Работники нашего предприятия – специалисты с многолетним практическим опытом – свыше 10 лет. Цеха нашего завода оснащены всем необходимым для осуществления ремонта, модификации и модернизации станков 6Р13. Обратившись в нашу компанию, вы получите услуги высокого качества ?.

Достоинства сотрудничества с нашей компанией

Мы привозим детали станков 6Р13 в любой регион России. Доставка допустима как транспортной компанией ?, так и самовывозом. Благодаря чему стоит сотрудничать с нашим предприятием ?:

• ✅ Любые разновидности ремонта 6Р13 самой разной сложности – замена как узла так и запчастей;
• ✅ Производить работы будет квалифицированный персонал;
• ✅ Большое количество станков для производства работ;
• ✅ Комплексная проверка элементов;
• ✅ Ремонт производится на специализированных технологических площадках;
• ✅ Замена и переоснащение в кратковременные сроки;
• ✅ Применение при производстве сырья высокого качества;
• ✅ Предельно быстрый срок производства комплектующих 6Р13.

Помимо этого занимаемся поставкой как новых, так и Б/У станков. Обращайтесь к нашим специалистам, и вы максимально быстро сможете получить необходимые запчасти для фрезерных станков 6Р13 по выгодным ценам. Для постоянных и оптовых заказчиков крайне выгодные условия сотрудничества с персональным ценообразованием ?.

Универсальный фрезерный станок STANKO 6R13 Подержанные станки

• Описание
• Технические характеристики
• Об этом продавце

Продольное перемещение стола (X), мм
1000

Поперечное перемещение стола (Y), мм
400

Вертикальное перемещение (Z), мм
430

Скорость вращения шпинделя, об/мин
31,5-1600
3 Конус шпинделя 900
Метрическая система 50

Ускоренная вертикальная подача стола, м/мин

1,33

Ускоренная поперечная подача стола, м/мин
4

Ускоренная продольная подача, м/мин
4

Продольное перемещение стола, мм/мин
12,5-1600

Поперечные перемещения стола, мм/мин
12,5-1600

Обратите внимание, что это описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой

Ось X	1000 мм
Ось Y	400 мм
Ось Z	430 мм
Длина стола	1600 мм
Ширина стола	400 мм
Максимальная нагрузка на стол	630 кг
Конус шпинделя	Метрика 50
Макс. скорость шпинделя	1600 об/мин
Мощность двигателя шпинделя	11 кВт
Капитальный ремонт	№
——————-
Длина x ширина x высота	2570,0 × 2252,0 × 2430,0
Вес	4300 кг
Рабочее время
Время работы без подзарядки
Государственный	хороший
По местным нормам	———
Статус	видимый

Тип клиента	Реселлер
Действует с	2008
Предложения онлайн	41
Последнее действие	28 февраля 2023 г.

---

Описание

Продольное перемещение стола (X), мм
1000

Поперечное перемещение стола (Y), мм
400

Вертикальное перемещение (Z), мм
430

Скорость вращения шпинделя, об/мин
31,5-1600
3 Конус шпинделя 900
Метрическая система 50

Ускоренная вертикальная подача стола, м/мин
1,33

Ускоренная поперечная подача стола, м/мин
4

Ускоренная продольная подача, м/мин
4

Продольное перемещение стола, мм/мин
12,5-1600

Поперечные перемещения стола, мм/мин
12,5-1600

Обратите внимание, что это описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой. 1000 мм Ось Y 400 мм Ось Z 430 мм Длина стола 1600 мм Ширина стола 400 мм Максимальная нагрузка на стол 630 кг Конус шпинделя Метрика 50 Макс. скорость шпинделя 1600 об/мин Мощность двигателя шпинделя 11 кВт Капитальный ремонт № ——————- Длина x ширина x высота 2570,0 × 2252,0 × 2430,0 Вес 4300 кг Рабочее время Время работы без подзарядки Состояние хороший По местным нормам ——— Статус видимый

---

Об этом продавце

Тип клиента	Реселлер
Действует с	2008
Предложения онлайн	41
Последнее действие	28 февраля 2023 г.

Проверенные клиенты

Выделенный агент

Действует с 2000 г.

Мгновенная оценка вашего оборудования

Откройте для себя Valorexo, первый полностью автоматизированный цифровой инструмент для оценки оборудования

Перейти к Valorexo

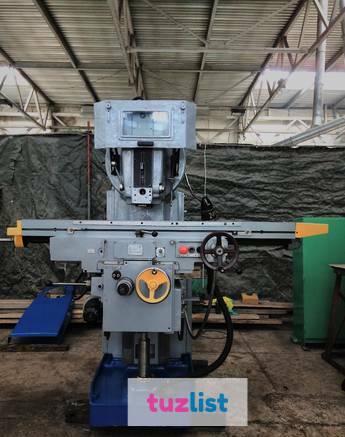

6Р13 Станок вертикально-фрезерный по металлу б/у| Станок вертикально-фрезерный БУ

Adverts
business classifieds Products
goods & services Companies
companies in directory

Search

Bizator / Объявления / оборудование и материалы / промышленное оборудование / механическое оборудование

Тип объявления: продажаОпубликовано: 24. 07.2018

Цена:	105 000 грн
Компания:	ПСТ Украина
Продавец:	Литвинов Сергей Владимирович
Телефоны:	0675604290 Show phone Write a message
Address:	Ukraine, Dnipropetrovska Oblast’, Dnipropetrovsk

Vertical milling machine for metal 6Р13 – to handle the different детали из стали, чугуна, высокопрочных и цветных металлов.



Рабочий подключен, в отличном состоянии. В 85 году станок делал средний ремонт (электрический шкаф, перебрал коробку), потом немного работал фрезерный станок.



Особенности:

Размеры стола, мм 400х1600 Ход стола, мм

продольный 1000

поперечный 400

вертикальный 430

Угол поворота шпиндельной бабки в продольной плоскости, град ± 45 Частота вращения главного шпинделя, об/мин 31,5. ..1600 скорости шпинделя 18 Перемещение стола, мм/мин

продольный 12,5…1250

поперечный 12,5…1250

вертикальный 8,3 416…

Количество скоростей шпинделя

18

Мощность главного двигателя, кВт 10 Мощность привода электродвигателя, кВт 3 Масса обрабатываемых деталей, кг 630 Вес машины, кг 4200 Габаритные размеры, мм 2560 х 2260 х 2120 https://pst-ua.uaprom.net
