Фрезерный станок ВМ127: технические характеристики, схемы, эксплуатация

Известный в среде профессионалов фрезерный станок модели ВМ127 относится к давно забытой технике, распространенной еще в прошлом веке. Однако некоторые из его характеристик настолько уникальны, что до сих пор привлекают внимание специалистов. В связи с этим имеет смысл ознакомиться с основным функционалом и особенностями этого станка более подробно.

Сведения о производителе вертикально-фрезерного станка ВМ127

Производство станков этой серии было налажено Воткинским заводом еще в 1956 году. Само это предприятие было основано в далеком 1759 году, а сейчас является одним из ведущих производителей продукции широкого профиля.

Из его истории известно, что фрезерные станки марки ВМ127 являются прямыми аналогами других известных моделей, таких, например, как 6Р13, 6М13, а также ВМ127М и ВМ130.

Назначение станка

Станок вертикальный ВМ127 согласно ТУ предназначается для фрезерования деталей весом не более 450 кг (с оснасткой), изготавливаемых на основе чугуна, стали, а также ряда цветных металлов. Для их обработки применяются фрезы самого различного вида, а именно:

Торцовый инструмент.
Концевая и цилиндрическая оснастка.
Радиусные и другие типы фрез.

На станке удается делать пазы произвольной ориентации, фрезеровать различные углы, рамки, а также зубчатые колеса.

Особенности его конструкции позволяют эффективно использовать возможности быстрорежущего инструмента. В случае перенастройки на полуавтоматический режим не исключено использование станка в составе группы аналогичных изделий.

Мощный привод ВМ127 и грамотно подобранные передаточные отношения в коробке передач (КС) создают идеальные условия для обработки различных исходных заготовок. Другой отличительной особенностью этого станка является простота обслуживания, а также возможность переналадки приспособлений и изменения инструментального набора. Наличие развитой системы смазки рабочих узлов обеспечивает надежное функционирование в критических условиях.

Технические характеристики

Универсальные характеристики изделия ВМ127 обеспечивают эффективную работу оборудования в различных пространственных плоскостях.

Габариты и масса станка

Основные пространственные характеристики приведены ниже:

Полные размеры стола – 400х1600 мм.
Его максимальное перемещение в продольном направлении – 1010 мм, в поперечном – 320 мм, а по вертикали – 420 мм.
Максимум перемещения головки шпинделя – 80 мм.

При этом угол ее пространственного поворота составляет ± 45 градусов. Фиксированное расстояние от среза шпинделя станочного оборудования до поверхности стола составляет 30-500 мм.

Кроме того, для пользователя важны следующие характеристики:

Число скоростей в коробке передач – 18.
Частота оборотов шпинделя – 40-2000 в минуту.
Предельные скорости: продольного движения – 25-1250 мм/мин (такое же значение имеет показатель поперечного смещения).
Для вертикального перемещения оно равна 8,3-416,6 мм/мин.
Погрешность отсчета перемещений по лимбам – 0,05 мм.
Мощность встроенных электродвигателей: главной подачи – 11 кВт и привода подач – 3 кВт.

Также следует представить габариты станины в мм: 2680х2260х2500 и массу изделия, составляющую 4250 кг.

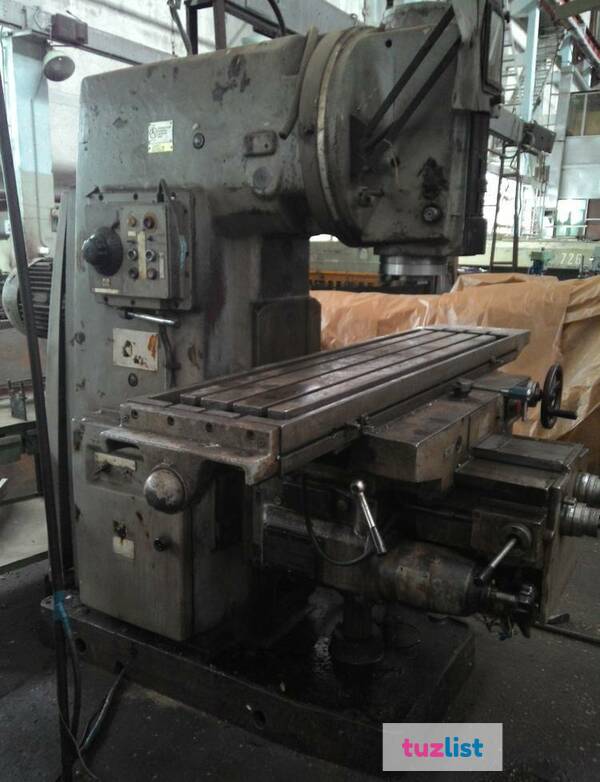

Общий вид вертикального фрезерного станка ВМ127

С тем, как выглядит внешний вид станка можно ознакомиться на фото слева. Из него следует, что данный образец состоит из трех основных частей, а именно:

Вертикально расположенной станины с поворотной головкой.
Инструментального стола с салазками и органами ручного управления.
Рабочей консоли с подающим узлом.

Все эти узлы совмещены в едином сборном корпусе станка и обеспечивают его нормальное функционирование в различных режимах.

Расположение составляющих аппарата

Для ознакомления с расположением основных узлов достаточно исследовать приведенное ниже фото. Из него следует, что в составе ВМ127 имеются составляющие согласно приводимой далее спецификации.

Спецификация

Перечень оборудования станка представлен следующими позициями:

Станина.
Коробка скоростей (КС).
Головка поворотная.
Стол, оснащенный салазками.
Рабочая консоль.
Подающий узел.
Система электрооборудования.
КС шпинделя.

К числу составляющих ВМ127 следует отнести и механизм инструментального зажима.

Перечень органов управления фрезерным станком ВМ127

Для того чтобы представить, как расположены основные органы управления – достаточно ознакомиться с фото ниже.

Расположение органов управления

Из приведенного фото видно, что основные органы управления расположились в удобных для этого зонах, а именно:

на передней части стола;
сбоку от поворотной головки;
на боковинах станины.

Ручки управления подачей находятся прямо перед оператором чуть ниже уровня стола. К ним относятся:

Маховики перемещений инструментального стола.
Рукоятка его движения по вертикали.
Рычаг включения продольного смещения.
Переключатель режима управления.

На боковинах станины и сбоку от поворотной головки имеются следующие управляющие элементы:

Кнопки включения и выключения станка и его основных рабочих узлов.
Ручки поворота головки и зажимы гильзы.
Грибок переключения подач и другие.

Помимо этого на передней панели рабочего стола и консоли располагаются и другие органы, включая различные зажимы и переключатели.

Электрическое оборудование

В электрооборудовании станка ВМ127 можно выделить следующие три части: силовая, управляющая и модуль питания.

Силовая часть

Эта составляющая электрической схемы представлена цепями питания основного и вспомогательных электродвигателей (М1, М2 и М3) и включает в себя следующие элементы:

Контакторы пускателей.
Предохранительные вставки.
Тепловые реле.
Элементы реверса.

Благодаря этим деталям обеспечивается работоспособность всех приводных систем и требуемая функциональность оборудования.

Управляющая часть

К управляющей части электрики относятся коммутирующие элементы (реле времени) с группой слаботочных контактов, переключающих режимы работы различных узлов. Сюда же входят защитные компоненты (предохранители и катушки индуктивности).

Обратите внимание! Схемы коммутации узлов станочного оборудования приводятся в таблицах.

Руководствуясь ими, можно будет выбрать требуемый режим работы.

Система питания

Питающие цепи электрооборудования обеспечивают:

Преобразование переменного напряжения в постоянный потенциал, необходимый для питания реле.
Трансформацию напряжения 220 Вольт до уровня, требуемого для осветительного прибора (лампочки).

Они включают в себя диодный мост, выключатели, а также предохранители и понижающий трансформатор.

Работа составных частей электрооборудования

Работа станка в наладочном режиме

Ниже рассматривается порядок функционирования различных узлов станочного агрегата под управлением, рассмотренного выше электрооборудования (в режиме наладки).

Зажим инструмента

Для зажима того или иного инструмента используется переключатель SA3, размещенный на боковом пульте (для этого его нужно перевести в положение «Зажим», одновременно удерживая рукой). В этом случае в работу вступает пускатель КМ4, подающий питание на двигатель функции зажима М4. Микрик SQ10 включает пускатель К5.1, после чего тот устанавливается на самоблокировку и отключает М4, одновременно подготовив цепь для запуска мотора шпинделя.

Включение, выключение и торможение шпинделя

Для запуска в работу шпинделя потребуется нажать SB7, после чего включаются пускатель под обозначением КМ1, а вслед за ним и реле КТ1 (КТ2). Через контакторы пускателя напряжение трехфазное 380 Вольт поступает на двигатель Ml, a KT2 своей нормально разомкнутой группой контактов осуществляет блокировку SB7.

Для того чтобы выключить шпиндель – достаточно нажать SB4, после чего напряжение снимается с КМ1, а также с КТ1, КТ2. Примерно через 1-2 секунды сработает пускатель К2, включающий торможение шпинделя. Еще через 5-6 секунд происходит его отключение (шпиндель полностью останавливается).

Включение насоса охлаждения

Для подачи питания на насос охлаждения предусмотрен переключатель QS2. Через его контакты напряжение 380 Вольт поступает на двигатель М2 (шпиндель в это время включен).

Аварийное выключение станка

В аварийных ситуациях следует нажать кнопку SB1 (SB2), посредством которой отключается цепь питания 110 Вольт. После этого она под действием пружины возвращается в исходное положение, обеспечивая возможность повторного включения оборудования.

Импульсное включение

Для того чтобы облегчить операцию смены скоростей шпинделя в станке предусмотрен импульсный режим включения электромотора M1 посредством кнопки SB5.

Электропривод подач

Для управления подачами предназначаются рукоятки, имеющие 3 фиксированные положения. В управляющие цепочки также входят выключатели SQ6, SQ8, используемые для продольного движения.

Кинематическая схема

Регулировка цепи торможения шпинделя

Процедура регулировки этой цепи необходима в случае отклонения временных параметров от нормы или по окончании ремонта КТ1 (КТ2). Для ее проведения потребуется:

Запустить шпиндель.
Спустя какое-то время выключить его.
Одновременно с этим включить секундомер, а затем остановить его в момент щелчка, отчетливо слышимого при срабатывании пускателя К2.
В том случае, если время задержки превышает 1 сек – провернуть регулятор КТ1 по часовой стрелке.

После этого следует повторно проверить задержку отключения шпинделя, добиваясь нужного момента включения. При его отклонении в другую сторону регулятор КТ1 нужно повернуть против хода часов. Настройка реле КТ2 аналогична.

Далее следует отключить кнопкой SB4 работающий шпиндель и одновременно с этим запустить секундомер, окончательно выключив его после полной остановки. Замеренное таким образом время не может превышать 6-ти секунд.

Принципиальные изменения конструкции станка ВМ127М после 2012 года

В 2012 году уральский завод освоил выпуск новой модели ВМ127М, которая претерпела следующие изменения:

Конструкция расположенных вертикально направляющих была изменена. Вместо профиля типа «Ласточкин хвост» в ней стала применяться П-образная форма, что сделало возможным обрабатывать детали весом до 800 кг.
Механическая коробка станка заменена серводвигателем, обеспечивающим бесступенчатое переключение подач.
В моделях с цифровой индикацией данных обработки импортные комплектующие изделия заменены отечественными.

В заключение отметим, что новые модели ВМ127М способны облегчить процесс обработки деталей, одновременно повышая производительность операций.

Votkinski Zavod BM127M Вертикальный станок

Этот сайт использует куки. Продолжая просматривать Exapro, вы соглашаетесь использовать куки на нашем сайте.

Меню

Home
Купить
- Электроника 107
- Машины для приготовления пищи 3413
- Металл – литейное производство / прессы 1506
- Металл – станки 10233
- Металл – листовой металл 4401
- Другое промышленное оборудование 2478
- Упаковка – кондиционирование 3851
- Фармацевтическая – Химическая 2142
- Пластик – резина 2621
- Печатные машины 3798
- Текстильные машины 1592
- Деревообрабатывающие станки 1803
Продают
Как это работает
Exapro Hub
Контакт

EUR
Языки

New Ce, Горизонтально-расточной станок с цилиндрическим блоком Iso Berco, Сверлильно-фрезерный станок с цилиндрической головкой Bm160

NEW CE, ISO Сверлильно-фрезерный станок с цилиндрической головкой ISO BM160

Вертикально-сверлильно-фрезерный станок BM160 сочетает в себе все функции и простую производительность традиционной сверлильно-сверлильной машины с простым в управлении управлением EasyTouch. система.

Благодаря совместной работе стандартного механического маховика и электронного маховика можно легко выполнить расточку корпуса цилиндра и обработку фрезерной плоскости.С превосходной системой EasyTouch даже новая рука может легко научиться управлять машиной.

Характеристика:

1. Операционная система EasyTouch

Левое и правое движение стола, подъем и опускание шпинделя, а также вращение шпиндель, все приводятся в движение серводвигателем, который в сочетании со специальной системой EasyTouch обеспечивает точный числовой контроль трехосевого перемещения на всей машине.

2. Малый размер для выдачи высокого крутящего момента

BM160 имеет компактную конструкцию с рабочей площадью 1,5 м ² меньше, чем у аналогичных машин. Тем не менее, с максимальным рабочим моментом 120 Нм, его небольшой размер демонстрирует мощные возможности обработки. Благодаря шпинделю BM160, приводимому в действие серводвигателем мощностью 4 кВт и оснащенному системой ременной передачи тяжелой нагрузки, шпиндель способен поддерживать постоянный мощный выходной крутящий момент 120 Нм при 200–500 об / мин и даже поддерживать постоянную мощность 100 НМ на более высокой скорости от 500 до 780 об / мин. Высокий крутящий момент на высокой скорости обеспечивает высокую эффективность BM160.

3. Точная и мощная система шпинделей

Продуманно спроектированная система шпинделей с 3 шпинделями от малого до большого, вы можете легко удерживать один из них одной рукой, плюс более хитрая конструкция с быстрой заменой. на смену шпинделя в течение 5 минут человеком. Несмотря на то, что все шпиндели изящны, их режущая способность очень высока.Проникновение режущего инструмента с одной стороны шпинделя MA52 и MA60 может достигать 1,5 мм с точностью сверления 0,005 мм.

4. Фреза BM160 оснащена 8 фрезами, , и фрезерная подача для обработки одновременно составляет 1 мм, так что, независимо от чугунной или алюминиевой детали, может быть достигнута идеальная шероховатость поверхности. С плоскостностью, превышающей 0,013 мм / 300 мм, его точность обработки обеспечивает эффект заземления и, таким образом, он может заменить заземление фрезерной обработкой.

Основные технические характеристики

Модель		BM160	B160
Система управления		EasyTouch 3 оси	Без
Объем сверления		160 мм
Макс. Глубина сверления		350 мм
Макс. Зона фрезерования (Д × Ш)		300 × 850 мм	без фрезерования
Скорость шпинделя		50 ~ 780 об / мин бесступенчатая
Подача шпинделя		10 ~ 900 мм / мин (0,01 ~ 0,2 мм / об)
Номинальный крутящий момент расточки при 50-500 об / мин		120 Н.M
Номинальный крутящий момент расточки при 500-780 об / мин		100 NM
Ход шпинделя		550 мм
Расстояние между торцом шпинделя и рабочим столом		0 ~ 700 мм
Расстояние между осью шпинделя и вертикальной плоскостью каретки		335 мм
Продольная подача рабочего стола электрически		30 ~ 1200 мм / мин.	Ручное движение
Быстрый продольный рабочий стол с электрическим приводом		1200 мм / мин	Ручное движение
Продольный ход рабочего стола		980 мм
Крестовина рабочего стола		70 мм
Размер рабочего стола (Д × Ш)		400 × 1100 мм
Точность расточки		H7
	округлость для расточки	0. 005 мм
Рабочая точность	Цилиндрическая для расточки	0,015 мм / 300 мм
	Плоскостность для фрезерования	0,0127 мм	без фрезерования
Шероховатость поверхности	Расточка	Ra 0,8
	Фрезерование	Ra 0.8	без фрезерования
Мощность двигателя шпинделя		3 кВт
Мощность двигателя рабочего стола		0,4 кВт	Ручное движение
Мощность двигателя шпинделя в вертикальном направлении		0,4 кВт
Габаритные размеры (Д × Ш × В)		2670 × 1170 × 1920 мм
Размер упаковки		2200 × 1200 × 2200 мм
Н.		1800 кг
G.W.		2100 кг

Реальные фотографии:

Аксессуар:

Вертикальная фреза Baileigh VM-1054-3 – ToolFrance

Конус шпинделя DIN 2080/ISO 40
Ход по оси X 900 мм
Ход по оси Y 400 мм
Ход по оси Z 406 мм

22 821,00 фунтов стерлингов Искл. НДС + доставка

Количество Вертикальная мельница Baileigh VM-1054-3

Описание
Дополнительная информация
Характеристики

Описание

Размер стола очень важен при выборе фрезерного станка. VM-1054 от Baileigh Industrial имеет стол размером 10 x 54, который был закален, отшлифован, отполирован и покрыт специальным покрытием под названием Turcite® B для продления срока службы и предотвращения коррозии.

VM-1054 — это фрезерный станок с регулируемой скоростью, работающий от инвертора Yaskawa®. Этот инвертор питается от трехфазной сети напряжением 400 вольт. Инверторы отлично подходят для фрезерных станков, поскольку их можно настроить на любую желаемую скорость в диапазоне от 0 до 3800 об/мин. При выборе правильной скорости срок службы инструмента увеличивается, а качество резки улучшается, что экономит деньги. Компания Baileigh Industrial выбрала конус DIN2080 для своего шпинделя, чтобы повысить производительность. Шпиндель большего размера прочнее и имеет более жесткие допуски в течение более длительного периода времени. Жесткость также очень важна для мельницы, поэтому Baileigh Industrial использовала только лучшие отливки для изготовления основания и рамы. Чем прочнее вы сделаете платформу, тем лучше будет резка.

Все три оси питаются от VM-1054, что упрощает работу оператора. Еще одной приятной особенностью фрезерного станка VM-1054 является двухосевой цифровой считыватель, который входит в стандартную комплектацию. Это цифровое считывание Mitutoyo® с точностью до 1/10 1 тысячной дюйма. Система подачи охлаждающей жидкости, пневматическое дышло и центральная система смазки устанавливаются на VM-1054 на заводе.

Дополнительная информация

Вес	1364 кг

Технические характеристики

Номер изделия VM-1054-3
Страна производства Тайвань
Размер стола 1372 мм x 254 мм
Расстояние от центра шпинделя до колонны Мин. Макс. 0,08/0,13 мм
Поворот головки шпинделя 45° (F&R) 90° (R&L)
Мотор-шпиндель 3 л.с. Ось 900 мм
Руководство по перемещению Ось Y 400 мм
Руководство по перемещению Ось Z 406 мм
Нос шпинделя к столу Мин. Макс. 40 445 мм
Скорость вращения шпинделя 80 3800 об/мин
Конус шпинделя DIN2080
Грузоподъемность стола 250 кг hp
Поперечный ход рамы 480 мм
Питание 220 В / 3 фазы
Транспортировочный вес 1364 кг.
Ход шпинделя 127 мм
Транспортировочные размеры (дюймы) 1524 x 1524 x 2210 мм

* Технические характеристики могут быть изменены без предварительного уведомления.

Вертикальный обрабатывающий центр, импортный фрезерный станок с ЧПУ DMTG

Крупнейший в Индии поставщик станков высшего качества по всему миру.

Show Products

Yash Machine Tools представляет вертикальный обрабатывающий центр серии WM/фрезерное оборудование с ЧПУ, вертикальный обрабатывающий центр DMTG, уникальное обрабатывающее устройство, предназначенное для фрезерования с жесткими допусками. Это один из высокоточных фрезерных станков с вертикально ориентированным шпинделем. Он поддерживает фрезерование в направлении точной и стабильной обработки, а также позволяет работать с целыми обрабатываемыми материалами, такими как керамика. Мы предлагаем 6 моделей вертикальных обрабатывающих центров серии WM с функцией фрезерования с ЧПУ. Эти модели представлены с различными размерами спецификаций, чтобы приспособить широкий диапазон заготовки. Каждая модель разработана с различной грузоподъемностью стола, чтобы принять соответствующий вес обрабатываемого материала, чтобы точность обработки оставалась неизменной.

DMTG Импортный фрезерный станок с ЧПУ Качества станка:-

Станок серии XD представляет собой новое поколение импортных вертикальных фрезерных станков с ЧПУ.
Эта машина, адаптированная для мелкого и среднего производства, например, малых плит, дисков. Части корпуса и прецизионные детали.
Он имеет ЖК-дисплей для редактирования макрокоманд, что делает машину простой в эксплуатации, а также может быть реализована линейная интерполяция и круговая интерполяция
.
Этот фрезерный станок с ЧПУ идеально подходит для точного фрезерования, растачивания, сверления, зенкерования, нарезания резьбы и т. д.
Автоматически на рабочем столе в рамках одной настройки.

Основные характеристики вертикального обрабатывающего центра:-

Очень жесткая и стабильная конструкция станка
Высокоскоростной, высокоточный шпиндель
Высокоточные направляющие для всех трех осей
Многофункциональная система управления ЧПУ

Технические характеристики вертикального обрабатывающего центра серии WM

Yash Machine Tools является известным поставщиком станков в Индии, и у нас есть самые востребованные станки для мастерских различных моделей. Наш вертикальный обрабатывающий центр/фрезерный станок с ЧПУ был разработан с привлекательными характеристиками, обеспечивающими точную обработку, высокую производительность и поддержку непрерывных производственных потребностей в различных отраслях промышленности. Каждый аспект спецификации несет в себе причину своего присутствия. Некоторые из важных спецификаций приведены ниже.

Легко устанавливается на рабочем столе.
Полностью автоматизированная машина.
Лучше всего подходит для различных операций механической обработки, помимо фрезерования, таких как расточка, обшивка, сверление, а также нарезание резьбы.
Оснащен ЖК-монитором, который помогает оператору легко понять инструкции и порядок работы машины.
Подходит для обработки небольших, легких деталей и изделий средней грузоподъемности.
Оснащен точным шпинделем, обеспечивающим надежную работу.
Занимает минимальное время простоя
Простые в управлении и эксплуатации функции, которые позволяют даже менее опытным операторам легко освоить приложения.
Изготовлен из твердого чугуна, который помогает выдерживать несколько производственных операций, даже если он остается в течение долгих часов.
Изготовлен из коррозионностойких материалов.
Может применяться для резки в умеренных условиях.
Вес машины различается в зависимости от возможностей фрезерования, встроенных в каждую модель, и вес машины колеблется от 2000 кг до 14500 кг.

Технические данные импортного фрезерного станка с ЧПУ DMTG

Код продукта		ВМ 05 / ВМ 50	ВМ 05 / ВМ 60А	ВМ 05 / ВМ 80	ВМ 05 / ВМ 10	ВМ 05 / ВМ 12	ВМ 05 / ВМ 14А
Модель №		ВДЛ-500	ВДЛ-600А	ВДЛ-800	ВДЛ-1000	ВДЛ-1200	ВДЛ-1400А
Размер стола (Д*Ш)	мм	700X320	800X420	900X420	1120X560	1220X620	1450X620
Т-образный паз (номера ширина расстояние)	слоты б/т	3С14С110	3X18X125	3С18С125	5С18С100	5С18С100	5С18С100
Макс. Нагрузка на стол	кг	150	500	500	750	1500	1500
Расстояние от осевой линии шпинделя до поверхности направляющей колонны	мм	430	511	511	629	660	660
Расстояние от торца шпинделя до верхней поверхности стола	мм	140 ~ 520	150 ~ 670	150 ~ 670	135 ~ 735	100 ~ 775	100 ~ 775
Перемещение по осям X/Y/Z	мм	450/350/380	600/420/520	800/420/520	1020/560/600	1200/600/675	1400/600/675
Направляющие X/Y/Z типа		Линейный путь	Линейный путь	Линейный путь	X/Y: линейная направляющая Z: прямоугольная направляющая	X/Y: линейная направляющая Z: коробчатая направляющая Ось Y-3 Направляющие	X/Y: линейная направляющая Z: коробчатая направляющая Ось Y-3 Направляющие
X/Y/Z ускоренный ход	м/мин	30/30/30	24/24/20	24/24/20	24/24/18	24/24/18	24/24/18
Скорость подачи	мм/мин	1 ~ 10000	1 ~ 10000	1 ~ 10000	1 ~ 10000	1 ~ 10000	1 ~ 10000
Момент серводвигателя X/Y/Z	Н·м	4/4/8	12. 12.12	12.12.12	12.12.12	22/22/22	22/22/22
Мощность двигателя шпинделя	кВт	3,7/5,5	7,5/11	7,5/11	7,5/11	15/11	15/11
Диапазон скоростей шпинделя	об/мин	60 ~ 10000	60 ~ 8000	60 ~ 8000	60 ~ 8000	45 ~ 6000	45 ~ 6000
Конус шпинделя		#40(7/24)	#40(7/24)	#40(7/24)	#40(7/24)	#50(7/24)	#50(7/24)
Емкость магазина инструментов/ тип		12/барабан	16/барабан 24 поворотный рычаг	16/барабан 24 поворотный рычаг	20/барабан 24/поворотный рычаг	24 /поворотный рычаг	24 /поворотный рычаг
Переходник для инструмента, тип		БТ40	БТ40	БТ40	БТ40	БТ50	БТ50
Макс. вес инструмента	кг	6	7	7	7	15	15
Макс. диаметр/длина инструмента	мм	Φ80/150 барабан	Барабан Φ100/280 Поворотный рычаг Φ77/280	Барабан Φ100/280 Поворотный рычаг Φ77/280	Барабан Φ100/305 Поворотный рычаг Φ77/305	Φ127/305поворотный рычаг	Φ127/305поворотный рычаг
Время смены инструмента (T-T)	Секунда	6 ~ 8	6 ~ 8/3	6 ~ 8/3	6 ~ 8/3	3,5	3,5
Требуемое давление воздуха	МПа	0,6	0,6	0,6	0,6	0,6	0,6
Требуемая мощность	кВА	15	25	25	25	35	35
Габаритные размеры (ДШВ)	мм	2450Х 1590Х 2200	2310X 2040X 2337	2310Х 2040Х 2337	2530X 2820X 2500	2880X2 405X 2901	3300X24 05X 2901
Вес нетто	кг	2000	4800	5200	7000	8000	8500

Код продукта		ВМ 05/ ВМ 10 F	ВМ 05 / ВМ 12 Ф	ВМ 05 / ВМ 15 F	ВМ 05 / ВМ 18F
Модель №		ВДФ-1000	ВДФ-1200	ВДФ-1500	ВДФ-1800
Размер стола (Д*Ш)	мм	1120X560	1220X620	1700X800	2000X800
Т-образный паз (номера ширина расстояние)	слоты б/т	5С18С100	5С18С100	6С18С125	6X18X125
Макс. Нагрузка на стол	кг	750	1200	2500	2500
Расстояние от осевой линии шпинделя до поверхности направляющей колонны	мм	629	660	850	850
Расстояние от торца шпинделя до верхней поверхности стола	мм	135 ~ 735	90 ~ 765	200 ~ 962	180 ~ 942
Перемещение по осям X/Y/Z	мм	1020/560/600	1200/600/675	1530/800/762	1850/800/762
Направляющие X/Y/Z типа		коробчатый путь	Коробчатая направляющая Ось Y-4 Направляющие	Коробчатая направляющая Ось Y-4 Направляющие	Коробчатая направляющая Ось Y-4 Направляющие
X/Y/Z ускоренный ход	м/мин	24/24/18	20. 02.18	15.15.12	15.15.12
Скорость подачи	мм/мин	1 ~ 10000	1 ~ 10000	1 ~ 6000	1 ~ 6000
Крутящий момент серводвигателя X/Y/Z	Н·м	12.12.12	22/22/22	22/22/22	22/22/22
Мощность двигателя шпинделя	кВт	7,5/11	15/11	Широкодиапазонный двигатель 11/15	Широкодиапазонный двигатель 11/15
Диапазон скоростей шпинделя	об/мин	60 ~ 8000	45 ~ 6000	45 ~ 6000	45 ~ 6000
Конус шпинделя		#40(7/24)	#50(7/24)	#50(7/24)	#50(7/24)
Емкость магазина инструментов/тип		20/барабан 24/поворотный рычаг	24 /поворотный рычаг	24/поворотный рычаг	24/поворотный рычаг
Переходник для инструмента тип		БТ40	БТ50	БТ50	БТ50
Макс. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное 2019 © Все права защищены. Карта сайта
