08Пс марка стали: Сталь 08пс – Сталь конструкционная углеродистая качественная
alexxlab | 24.03.2023 | 0 | Разное
Сталь конструкционная углеродистая качественная, марка стали 08пс > Справочник марок стали – МЕТАЛЛОМАРКЕТ в Москве
Сталь конструкционная углеродистая качественная, марка стали 08пс > Справочник марок стали – МЕТАЛЛОМАРКЕТ в Москве- О компании
- О нас
- Отзывы
- Вакансии
- Договор поставки
- Каталог
- Металлопрокат
- Водосточная система
- Алюминиевый профиль
- ЖБИ
- Нержавеющий прокат
- Строительные материалы
- Металлообработка
- Марки стали
- Доставка
- Заказ металла
- Оплата
- Контакты
Внимание! В связи с изменениями цен на рынке металлопроката, точную стоимость продукции уточняйте у менеджеров.
ОПЛАТИТЬ ЗАКАЗотплата строго по выписанному у менеджера счету
Описание
Марка : | 08пс |
Заменитель: | 08 |
Классификация: | Сталь конструкционная углеродистая качественная |
Применение: | для прокладок, шайб, вилок, труб, а также деталей, подвергаемых химико-термической обработке — втулок, проушин, тяг.![]() |
Химический состав в % материала 08пс .
C | Si | Mn | Ni | S | P | Cr | Cu | As |
0.05 – 0.11 | 0.05 – 0.17 | 0.35 – 0.65 | до 0.25 | до 0.04 | до 0.035 | до 0.1 | до 0.25 | до 0.08 |
Температура критических точек материала 08пс.
Ac1 = 732 , Ac3(Acm) = 874 , Ar 3(Arcm) = 854 , Ar1 = 680 |

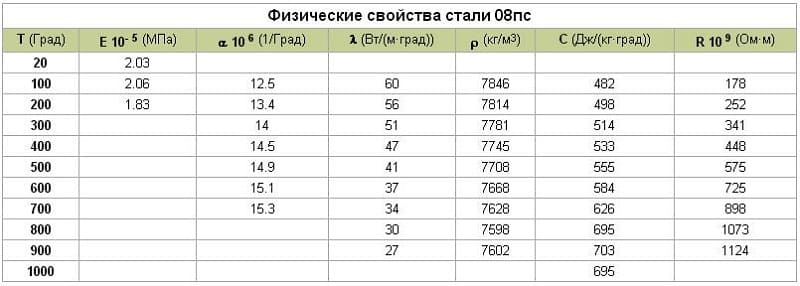

Физические свойства материала 08пс .
T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
20 | 2.03 | |||||
100 | 2.06 | 12.5 | 60 | 7846 | 482 | 178 |
200 | 1.83 | 13.4 | 56 | 7814 | 498 | 252 |
300 | 14 | 51 | 7781 | 514 | 341 | |
400 | 14.![]() |
47 | 7745 | 533 | 448 | |
500 | 14.9 | 41 | 7708 | 555 | 575 | |
600 | 15.1 | 37 | 7668 | 584 | 725 | |
700 | 15.3 | 34 | 7628 | 626 | 898 | |
800 | 30 | 7598 | 695 | 1073 | ||
900 | 27 | 7602 | 703 | 1124 | ||
1000 | 695 | |||||
T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
Технологические свойства материала 08пс .
Свариваемость: | без ограничений. |
Флокеночувствительность: | не чувствительна. |
Склонность к отпускной хрупкости: | не склонна. |
Обозначения:
Физические свойства : |
|
T | – Температура, при которой получены данные свойства , [Град] |
E | – Модуль упругости первого рода , [МПа] |
a | – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град] |
l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
r | – Плотность материала , [кг/м 3] |
C | – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)] |
R | – Удельное электросопротивление, [Ом·м] |
Свариваемость : |
|
без ограничений | – сварка производится без подогрева и без последующей термообработки |
ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град.![]() |
трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
Специальные предложения
все предложения
Защитные ограждения
«МЕТАЛЛОМАРКЕТ» – производство и продажа профнастила. Реализация металлопроката: листа черного метала
Лазерная резка металла
Лазерная резка металла обладает целым рядом технологически ценных преимуществ, основным из которых является возможность осуществлять резку листа даже по самому сложному контуру.
Некондиция
Некондиция: Профнастил оцинкованный (Zn) и окрашенный (RAL, цвета: 3005, 5005, 8017, 7004) – С 8, С 20, гофролист. Длина – 2,0 метра. Толщина металла от…
Профнастил в наличии
Компания «МЕТАЛЛОМАРКЕТ» изготавливает и реализует профнастил из оцинкованного металлического листа и готова обеспечить необходимым профнастилом в нужном количестве.
Отзывы о нас
все отзывы
GQ Россия
Редакция журнала GQ Россия выражает благодарность компании ООО «Металломаркет» за помощь в проведении съемки часов для номера GQ декабрь 2019.
С уважением, Анастасия Чибиисова (Продюсер GQ).
Художественная школа
Федеральное государственное бюджетное профессиональное образовательное учреждение “Московская центральная художественная школа при Российской академии художеств” выражает благодарность специалистам и руководство компании ООО “Металломаркет” за оказание услуг в области поставок материала.
Более двух лет эта компания является нашим надежным поставщиком. Специалисты в срок, без задержек поставляют нужную нам продукцию.
Готовы в любое время оперативно отреагировать и привезти нужные нам материалы.
Отдельное спасибо сотрудникам ООО “Металломаркет” за вежливость и аккуратное ведение документации.
Надеемся на дальнейшее сотрудничество. Желаем дальнейшего процветания и развтия.
С уважением, директор Д.В. Губанов
Наши поставщики
каталог “Профнастила для забора”
Металлопрокат
- Листы перфорированные
- Просечно-вытяжной лист
- Защитные ограждения
- Оцинкованный лист
- Профнастил
- Балка
- Квадрат
- Круг
- Полоса
- Лист рифленый
- Лист х/к
- Лист г/к
- Сетка металлическая
- Трубы ВГП
- Трубы профильные
- Трубы электросварные
- Уголки
- Швеллер
- Доборные элементы
Водосточная система
Алюминиевый профиль
- Труба квадратная
- Труба круглая
- Труба прямоугольная
- Алюминиевые тавры
- Алюминиевый уголок
- Алюминиевая шина
ЖБИ
- Асбестоцементные изделия
- Стеновые блоки ФБС
- Балки железобетонные
- Камни бордюрные
- Лотки
- Марши лестничные
- Опоры
- Перемычки
Нержавеющий прокат
- Нержавеющие листы
- Перфорированный лист
- Лист из нержавейки рифленый
- Нержавеющий квадрат
- Нержавеющая полоса
- Сетка из нержавейки
- Нержавеющие трубы
- Нержавеющий круг
- Нержавеющий швеллер
- Нержавеющая балка
- Нержавеющий угол
Металлообработка
- Лазерная резка металла в «МЕТАЛЛОМАРКЕТ»
- Изготовление металлоконструкций на заказ
- Сверление
- Резка и раскрой
- Сварка
- Гибка металла
- Порошковая окраска
- Цинкование изделий
- Пробивка металла
Марки стали
характеристики, расшифровка стали марки 08пс и ее свойства
Марка стали: 08пс (заменитель: 08).
Класс: сталь конструкционная углеродистая качественная.
Использование в промышленности: для прокладок, шайб, вилок, труб, а также деталей, подвергаемых химико-термической обработке — втулок, проушин, тяг.
Твердость: HB 10 -1 = 131 МПа
Свариваемость материала: без ограничений, кроме химико — термически обработанных деталей; способы сварки: РДС, АДС под флюсом м газовой защитой, КТС.
Температура ковки, oС: начала 1250, конца 800. Заготовки сечением до 300 мм охлаждаются на воздухе.
Флокеночувствительность: не чувствительна.
Склонность к отпускной хрупкости: не склонна.
Вид поставки:
- Cортовой прокат, в том числе фасонный: ГОСТ 2590-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 10702-78.
- Калиброванный пруток ГОСТ 7417-75, ГОСТ 8560-78, ГОСТ 10702-78.
- Шлифованный пруток и серебрянка ГОСТ 10702-78, ГОСТ 14955-77.
- Лист тонкий ГОСТ 16523-97, ГОСТ 19903-74, ГОСТ 19904-90, ГОСТ 9045-93.
- Лента ГОСТ 503-81, ГОСТ 10234-77.
- Полоса ГОСТ 1577-93, ГОСТ 82-70.
- Трубы ГОСТ 10704-91, ГОСТ 10705-80.
- Лист толстый ГОСТ 4041-71 , ГОСТ 19903-74, ГОСТ 1577-93.
Зарубежные аналоги марки стали 08пс | |
США | 1008, A620, A622, G10080 |
Германия | DC01, DC04, DC04G1, DC04GT, DD11, DD13, St12, St13, StW24, UQSt36, UStW23 |
Япония | SPHE |
Франция | 3C, DC04 |
Евросоюз | DC01 |
Китай | 08F |
Болгария | 08ps |
Польша | 08Y |
Чехия | 11300, 11304, 11331, 12015 |
Сфера и возможности применения стали 08ПС
В промышленности данный материал используется в производстве деталей с применением технологий холодной высадки и штамповки, а также широкого перечня продукции, для создания которой предусмотрена обработка при помощи высоких температур и химически активных элементов.
Чтобы изготавливать элементы систем монтажа кабельных трасс, также применяют эту марку металла.
Использование вытяжных свойств стали позволяет использовать технологию холодной штамповки для создания деталей высокой прочности. Сфера применения данной марки весьма широка, она входит в состав металлических проволок, элементов подшипников, различных типов труб, созданных в результате электросварки.
Химический состав
Сталь марки 08ПС относят к конструкционным углеродистым сталям. Химический состав регламентируется ГОСТ 1050 – 88. В нем определена массовая доля элементов, входящих в состав сплава 08ПС, данные приведены ниже:
- углерод от 0,05 до 0,11%;
- кремний от 0,05 до 0,17%;
- марганец от 0,35 до 0,65%;
- хром не более 0,10%.
Расшифровка
Название стали 08ПС расшифровывается следующим образом:
- 08 количество углерода;
- пс – показатель раскисления стали, в данном случае – полуспокойная.
Существует три типа раскисления, то есть удаления кислорода. Полуспокойная сталь занимает промежуточное положение между кипящей и спокойной, при этом она содержит в себе все положительные свойства материалов, подвергнутых раскислению другими способами.
Свойства
В целом этот материал показывает хорошие прочностные характеристики и параметры твёрдости. К положительным чертам 08ПС можно отнести и то, что она совершенно спокойно под воздействием различных нагрузок. Если она не превышает определённые пределы, то изделие сохраняет свою первоначальную форму. Но надо отметить, что оно, может, на некоторое время деформироваться с последующим восстановлением. На период восстановления изделие будет находиться в напряжённом состоянии.
Выбирая этот материал необходимо помнить о том, что у любого материала существует предел текучести, преодолевая который сталь выходит из упругой деформации и начинает разрушаться.
Марка 8ПС обладает хорошей свариваемостью. Для сварочных операций можно использовать любые существующие технологии. Но надо учитывать то, что после термической обработки детали, изготовленные из этого сплава нельзя использовать для сварных конструкций.
Аналоги
Выбирая сталь 8ПС для изготовления конструкций проектировщик должен помнить, что ее всегда можно заменить ее ближайшим аналогом – марка 08. Существуют и зарубежные аналоги:
- США – А620;
- Германия – DC01;
- КНР – 08F.
Выбирая в качестве заменителя импортные материалы, необходимо помнить о том, что в комплект поставки должны входить и соответствующие сертификаты, подтверждающие качество материала и его соответствие ГОСТ.
Основные характеристики и свойства стали 08ПС
Отрицательный показатель в категории флокеночувствительности
Обладает повышенной прочностью, отсутствует риск хрупкости при отпуске. Не имеет ограничений при проведении процесса сварки деталей, не требующего подогрева и дальнейшей температурной обработки.
Возможны следующие виды сварки:
КТС, РДС, АДС, обеспечиваемые применением газа. Поскольку сталь 08пс является трудносвариваемой, для того, чтобы достичь требуемого уровня соединений, которые создаются посредством сварки, приходится прибегнуть к проведению дополнительных мероприятий. Металл необходимо нагреть до определенных температурных показателей – от двухсот до трехсот градусов – важное условие технологического процесса, после предусмотрена операция отжига и дополнительной тепловой обработки.
Температура ковки стали 08пс: на старте — 1250, финише ковки — 800. Охлаждают на воздухе сечения до 300 мм.
Сталь 08 пс представляя собой достаточно прочный, надежный и твердый металл, способна выдерживать довольно большие нагрузки, при этом не теряя сохранности в форме и не деформируясь.. Благодаря именно этим особенностям стали 08 пс ее высоко ценят и используют в самых разных деталях, инструментах, конструкциях. При определенной нагрузке на сталь 08пс, металл может «отреагировать» по-разному: не изменившись по
форме либо слегка деформиовавшись, принять нагрузку на себя и вернуться к исходному состоянию после того, как нагрузка будет снята, или же сохранить изменившуюся форму после снятия нагрузки. В таком случае форма изменившейся детали должна оставаться постоянной, причем, состояние самой же металлической детали станет «напряженным».
Классификация стали.
Несмотря на существование множества современных высокотехнологичных материалов, сталь остаётся одним из самых широко применяемых материалов. Относится это и к производству приводных механизмов. Каким бы ни был редуктор, в нём обязательно присутствуют стальные детали. Справедливо это утверждение и по отношению к приводным цепям.
Итак, рассмотрим основные варианты классификации стали.
По назначению.
По своему назначению сталь подразделяется на следующие категории – строительная, машиностроительная и инструментальная.
Строительная сталь.
Основным требованием, предъявляемым к строительной стали, является хорошая свариваемость. Это возможно при содержании углерода до 0,25%. Справедливым будет утверждение, что к строительным относятся низкоуглеродистые стали. Типовые марки – Ст1, Ст2 и Ст3.
Применение строительной стали.
Химический состав строительной стали определяет её применение в различных строительных конструкциях или оборудовании при необходимости соединения сборочных единиц путём проведения сварочных работ. Некоторые модели цилиндрических редукторов компонуются в корпусах из строительной стали.
Машиностроительная сталь.
К машиностроительным сталям относится сплав железа и углерода с содержанием последнего в пределах от 0,3 до 0,7%. Данный тип имеет худшую, по сравнению со строительной сталью, свариваемость, но при этом лучше воспринимает процесс закалки и отпуска. Типовые марки – Сталь 40Х или Сталь 45.
Применение машиностроительной стали.
Среднеуглеродистые машиностроительные стали применяются при производстве самого широкого спектра деталей в общем машиностроении. Как правило, производственный процесс подразумевает наличие термических или химико-термических операций. Пример продукции, представленной в каталоге, – запасные части редукторов и звенья приводных роликовых цепей.
Инструментальная сталь.
Название инструментальной стали говорит за себя. Основным требованием, предъявляемым к любому стальному инструменту, является твёрдость. Эта характеристика достигается путём достижения доли содержания углерода в сплаве свыше 0,7%. Наиболее распространённые марки – от У7 до У13.
Применение инструментальной стали.
Помимо своего прямого назначения, инструментальная сталь применяется при производстве различных пружин. В частности, плоские пружины используются при сборке электродвигателей и соединительных замков цепей.
По содержанию углерода.
Показатель процентного содержания углерода в химическом составе стали определяет её отношение к одной из трёх групп:
- низкоуглеродистые – содержание углерода менее 0,25%;
- среднеуглеродистые – углерода содержится от 0,3 до 0,7%;
- высокоуглеродистые – доля углерода превышает 0,7%.
Низкоуглеродистые стали.
Низкоуглеродистая сталь может иметь множество различных обозначений. Всё зависит от массовой доли углерода и наличия в сплаве дополнительных химических элементов. Пример – Ст 08пс, Сталь 10 или 25ХГЛ. Общее в обозначении – первое число не более 25. Самый характерный признак данной категории – прекрасная свариваемость
Применение низкоуглеродистой стали в редукторах.

Из низкоуглеродистых сталей производятся различные штампованные элементы корпусов редукторов – различные смотровые люки и крышки. Сталь с содержанием углерода 0,2-0,25% применяется при изготовлении зубчатых колёс мотор-редукторов типа МЦ2С и цилиндрических редукторов типа Ц2У. Для повышения прочностных характеристик шестерни после механической обработки подвергаются цементации.
Среднеуглеродистая сталь.
Среднеуглеродистые стали имеют в своей маркировке начальные числа от 30 до 50, что означает сотые доли процента содержания углерода. Свариваемость плохая – всем знакома ситуация, когда шов трескается. Пример марок среднеуглеродистых сталей – Сталь 40Х, Сталь 45 или 50Г2.
Применение среднеуглеродистой стали.
До недавних пор среднеуглеродистые стали являлись основным материалом для изготовления валов-шестерен и колёс зубчатых редукторов. Например, так производились редукторы типа РМ или РЦД. В настоящее время из данной категории металла изготавливают различные валы и муфты, работающие под нагрузкой или при повышенной вибрации.
Высокоуглеродистые стали.
В высокоуглеродистых сталях фактическое содержание углерода превышает 0,55%. Чем выше в стали содержится углерода, тем больше её физические свойства приближаются к чугуну. Это же можно сказать и относительно прочности. Пример марок – У7А, У9А или У13А. Производство высокоуглеродистых сталей принято считать более затратным.
Марка стали применяемая в холоднокатаном прокате
Группа прочности | Марка стали |
К260В | 08кп |
К270В | 08пс, 08, 10кп, 10пс, 10 |
К310В | 15кп, 15пс |
К330В | 15, 20кп |
К350В | 20пс, 20 |
К390В | 25, 30 |
К490В | 35, 40, 45, 50 |
ОК300В | Ст1, Ст2 (всех степеней раскисления) |
ОК360В | Ст3 (всех степеней раскисления) |
ОК370В | Ст3пс, Ст3сп |
ОК400В | Ст4 (всех степеней раскисления), Ст5пс, Ст5сп |
Характеристика качества отделки поверхности холоднокатаного стального проката
Группа отделки | Способ производства | Характеристика качества отделки поверхности | |
II | Холоднокатаный | На обеих сторонах проката не допускаются дефекты, глубина которых превышает 1/2 суммы предельных отклонений по толщине и выводящие прокат за минимальные размеры по толщине, а также цвета побежалости на расстоянии, превышающем 50 мм от кромок.![]() | |
III | Холоднокатаный | На обеих сторонах проката не допускаются дефекты, глубина которых превышает 1/2 суммы предельных отклонений по толщине и выводящие прокат за минимальные размеры по толщине | |
IIIa | IIIб | ||
цвета побежалости не допускаются на расстоянии более 200 мм от кромок | цвета побежалости допускаются по всей поверхности проката |
Категории листового проката в зависимости от нормируемых характеристик
Категория | Нормируемая характеристика | Способ производства | Группа прочности | |||
К260В К270В К310В К330В К350В | К390В | К490В ОК400В | ОК300В ОК360В ОК370В | |||
1 | Испытание на изгиб | Холоднокатаный | — | — | — | + |
2 | Испытание на вытяжку сферической лунки | Холоднокатаный | + | — | — | — |
3 | Испытание на изгиб и на вытяжку сферической лунки | Холоднокатаный | + | — | — | — |
4 | Испытания механических свойств | Холоднокатаный | + | + | + | + |
5 | Испытания механических свойств и на изгиб | Холоднокатаный | + | + | — | + |
6 | Испытание механических свойств, на вытяжку сферической лунки и на изгиб | Холоднокатаный | + | — | — | — |
Глубина лунки при испытании на выдавливание
Глубина лунки, не менее, для проката | ||||
глубокой вытяжки групп прочности | нормальной вытяжки групп прочности | |||
Толщина проката | К260В, К270В | K310B, К330В, К350В | К260В, К270В | K310B, К330В, К350В |
0,35 | 7,5 | 7,2 | — | — |
0,4 | 8 | 7,5 | 7,4 | 7,4 |
0,5 | 8,4 | 8 | 8 | 7,6 |
0,6 | 8,9 | 8,4 | 8,5 | 7,8 |
0,7 | 9,2 | 8,6 | 8,9 | 8 |
0,8 | 9,5 | 8,8 | 9,3 | 8,2 |
0,9 | 9,9 | 9 | 9,6 | 8,4 |
1 | 10,1 | 9,2 | 9,9 | 8,6 |
1,1 | 10,4 | — | 10,2 | — |
1,2 | 10,6 | — | 10,4 | — |
1,3 | 10,8 | — | 10,6 | — |
1,4 | 11 | — | 10,8 | — |
1,5 | 11,2 | — | 11 | — |
1,6 | 11,4 | — | 11,2 | — |
1,7 | 11,6 | — | 11,4 | — |
1,8 | 11,7 | — | 11,5 | — |
1,9 | 11,8 | — | 11,7 | — |
2 | 11,9 | — | 11,8 | — |
Примечания
- 1 Для проката промежуточных толщин нормы глубины сферической лунки берутся по ближайшей меньшей толщине, приведенной в таблице.
- 2 При испытании на автоматической машине допускается уменьшение глубины сферической лунки на 0,3 мм
Химический состав
Сталь марки 08ПС относят к конструкционным углеродистым сталям. Химический состав регламентируется ГОСТ 1050 — 88. В нем определена массовая доля элементов, входящих в состав сплава 08ПС, данные приведены ниже:
- углерод от 0,05 до 0,11%;
- кремний от 0,05 до 0,17%;
- марганец от 0,35 до 0,65%;
- хром не более 0,10%.
Расшифровка
Название стали 08ПС расшифровывается следующим образом:
- 08 количество углерода;
- пс — показатель раскисления стали, в данном случае — полуспокойная.
Существует три типа раскисления, то есть удаления кислорода. Полуспокойная сталь занимает промежуточное положение между кипящей и спокойной, при этом она содержит в себе все положительные свойства материалов, подвергнутых раскислению другими способами.
Свойства
В целом этот материал показывает хорошие прочностные характеристики и параметры твёрдости. К положительным чертам 08ПС можно отнести и то, что она совершенно спокойно под воздействием различных нагрузок. Если она не превышает определённые пределы, то изделие сохраняет свою первоначальную форму. Но надо отметить, что оно, может, на некоторое время деформироваться с последующим восстановлением. На период восстановления изделие будет находиться в напряжённом состоянии.
Выбирая этот материал необходимо помнить о том, что у любого материала существует предел текучести, преодолевая который сталь выходит из упругой деформации и начинает разрушаться.
Марка 8ПС обладает хорошей свариваемостью. Для сварочных операций можно использовать любые существующие технологии. Но надо учитывать то, что после термической обработки детали, изготовленные из этого сплава нельзя использовать для сварных конструкций.
BalkanSteel
Стандарт | |
Катанка | |
EN10025 | С235ДЖР, С235ДЖРГ1, С235ДЖРГ2, С275ДЖР, С355ДЖ0 |
БДС2592 | Ст1 по Ст4 (кп, пс, сп) – группа А, Б, Ш |
DIN17100 | С137-2, УС137-2, РС137-2, С144-2, С152-3 |
ГОСТ380 | Ст1 до Ст4 (кп, пс, сп) |
Арматурный стержень | |
DIN488 | БСтСООС, БС1420С, БСтСООМ |
EN10080 | Б500Б, Б500Х, Б500Н |
Торговые бары | |
EN10025 | С235ДЖР, С235ДЖРГ1, С235ДЖРГ2, С275ДЖР, С355ДЖ0 |
DIN17100 | Ст37-2, УС137-2, РС137-2, С144-2, С152-3 |
Сварные трубы | |
EN10025 | С235ДЖР, С235ДЖРГ1, С235ДЖРГ2, С275ДЖР, С355ДЖ0 |
EN10111 | ДД11, ДД12, ДД13, ДД14 |
БДС2592 | Ст1 по Ст4 (кп, пс, сп) – группа А, Б, Ш |
DIN17100 | С137-2, УС137-2, РС137-2, С144-2, С152-3 |
ГОСТ380 | Ст1 по Ст4 (кп, пс, сп) |
Полая секция | |
EN10025 | С235ДЖР, С235ДЖРГ1, С235ДЖРГ2, С275ДЖР, С355ДЖ0 |
EN10111 | ДД11, ДД12, ДД13, ДД14 |
БДС2592 | Ст1 по Ст4 (кп, пс, сп) – группа А, Б, Ш |
DIN17100 | С137-2, УС137-2, РС137-2, Ст44-2, С152-3 |
ГОСТ380 | от Ст1 до Ст4 (кп, пс, сп) |
Горячекатаные рулоны/листы/полосы | |
EN10025 | С235ДЖР, С235ДЖРГ1, С235ДЖРГ2, С275ДЖР, С355ДЖ0 |
EN10111 | ДД11, ДД12, ДД13, ДД14 |
БДС2592 | Ст1 по Ст4 (кп, пс, сп) – группа А, Б, Ш |
DIN17100 | С137-2, УС137-2, РС137-2, С144-2, С152-3 |
ГОСТ380 | Ст1 до Ст4 (кп, пс, сп) |
БДС5785 | 08кп, 08пс, 08, 10кп, 10пс, 10, 20, 35, 45 |
ГОСТ1050 | 08кп, 08пс, 08, 10кп, 10пс, 10, 20, 35, 45 |
Холоднокатаные рулоны/листы/полосы | |
EN10130 | ДК01, ДК02, ДК03, ДК04 |
БДС2592 | Ст1 по Ст4 (кп, пс, сп) – группа А, Б, Ш |
ДИН1623-Т1 | Ст12.![]() |
ГОСТ380 | Ст1 до Ст4 (кп, пс, сп) |
БДС5785 | 08кп, 08пс, 08, 10кп, 10пс, 10, 20, 35, 45 |
ГОСТ1050 | 08кп, 08пс, 08, 10кп, 10пс, 10, 20, 35, 45 |
БДС11488 | 08кпа, ОСпсА, 08ЮА |
Горячеоцинкованные рулоны/листы/полосы DIP | |
EN10142 | DX51 D + Z, DX53 D + Z, DX54 D + Z |
БДС2592 | Ст1 по Ст4 (кп, пс, сп) – группа А, Б, Ш |
БДС5785 | 08кп, 08пс, 08, 10кп, 10пс, 10, 20, 35, 45 |
DIN17162-T1 | СтОИЗ, S102Z |
ГОСТ380 | Ст1 до Ст4 (кп, пс, сп) |
EN10142 | ДС51Д+АС, ДС53Д+АС |
Купить Холоднокатаный прокат: стальной лист, пряди, рулоны – производство и реализация металлопроката
Национальные стандарты | ГОСТ 16523-97, 19904-90 |
Толщина, мм | с 0,5 до 3,5 |
Тип кромки | Обрезанный, необрезанный |
Возможность рисования | Глубокий, Нормальный |
Марка стали | 08 шт. |
Точность толщины | Высокая точность, повышенная точность, нормальная точность |
Плоскостность | Особая точность, Высокая точность, Повышенная точность, Нормальная точность |
Стандарты | ГОСТ 9045-93, 19904-90 |
Толщина, мм | с 0,45 до 3,5 |
Тип кромки | Обрезанный, необрезанный |
Возможность рисования | ВОСВ, ОСВ, СВ, ВГ |
Марка стали | 08 ПС, 08 У |
Точность толщины | Высокая точность, повышенная точность, нормальная точность |
Плоскостность |
ОАО «СТАЛЬПРОКАТ» производит и поставляет холоднокатаный металлопрокат.
