09Г2С 12 расшифровка стали: Расшифровка стали, характеристики марки, применение, ГОСТ

alexxlab | 10.07.2023 | 0 | Разное

Содержание

сталь 09Г2С, 18ХГТ, 13ХФА, 20С,15х1..

Металлопрокат продажа ППУ ГОСТ 10704-91 Трубы большого диаметра Лист горячекатаный металлоконструкции Трубы ГОСТ 20295 продажа Трубы ВУС металлопрокат прайс



Сталь 15х1м1ф

15х1м1ф – сталь жаропрочная низколегированная.

Сталь 15х1м1ф применяется, в основном, в конструкциях, работающих при температуре до 585 градусов длительной время. Это могут быть трубы коллекторов установок высокого давления, паропроводов и пароперегревателей, оборудование и трубопроводы атомных станций, бесшовные трубопроводы для котлов со сверхкритическими параметрами пара.

Это материал для работ повышенной важности, к которым предъявлены самые высокие требования безопасности и надежности.

Зарубежными аналогами этой марки стали являются производимые в Германии марки 15CrMoV5-10 и 15CrMoV5-9.

Подробнее…



Сталь 20Х

20Х-сталь конструкционная легированная.

Сварка стали 20Х производится без подогрева и без последующей термообработки.

Сталь 20Х мало мало флокеночувствительна и не склонна к отпускной хрупкости.

Подробнее. ..


Сталь 12Х1МФ

12Х1МФ-сталь жаропрочная низколегированная.

Сталь 12Х1МФ– ограниченно свариваемая, сварка возможна при подогреве до 100-120 град. и последующей термообработке

Сталь 12Х1МФ используется для изготовления деталей, работающих при температуре 540-580 °С.

Сталь марки 12Х1МФ относится к жаропрочным конструкционным видам стали. Аналогичные марки стали, которые могут выступать заменителями: 12Х1МФ-ПВ,13Х1МФ, 15Х1М1Ф. Эту марку также иногда обозначают иным образом: сталь ЭИ-575, сталь 12Х1МФ, ст.12Х1МФ, 12Х1МФ, 12ХМФ. Существует и иностранный аналог, который обозначается как DIN 14MoV63.

Данный тип теплоустойчивой стали относится к перлитному классу. При температуре 600 градусов Цельсия, начинается процесс интенсивного образования окалины. Т.к. 12Х1МФ является ограниченно свариваемой, рекомендуется предварительное тщательное прогревание и только потом надлежащая термообработка. Плотность при 20 градусах по Цельсию составляет примерно 7,8х10? кг/м?. Поставляется эта марка как в термически обработанном, так и в не обработанном состоянии.

Описанные характеристики данного вида стали, позволяют применять ее для изготовления трубо- и паропроводов, составляющих пароперегревателей, газовых турбин и коллекторов с высоким давлением. Изготавливаются детали трубопроводных установок и трубопроводной арматуры с закалкой на воздухе или в масло и отпуском на воздухе. А также для других деталей, от которых требуется слаженная и безотказная работа при высоких температурах (570-585 градусов) или нагрузках: патрубков, донышек, колец, воротниковых фланцев, штуцеров, тройников, а также прямоугольных деталей тепловых электростанций, трубопроводов или энергооборудования абсолютное давление в которых, выше 3,9 МПа.

Свариваемость данной марки колеблется от легкой до трудносвариваемой:

· сварка без ограничений не требует ни предварительной, ни последующей термической обработки;

· ограниченно свариваемая сталь нуждается в прогреве перед свариванием до 100-120 градусов Цельсия и дополнительной обработке после сварки;

· при варке трудносвариваемой стали, необходимо прогреть элементы до 200-300 градусов, и лишь после этого начинать сварку. После чего рекомендуется провести отжиг для получения более высокого качества швов.

Тип 12Х1МФ – жароустойчив и низколегирован, содержит средние значения углерода (0,12%,) и легирующиххимических элементов: хром (1%), ванадий и молибден (каждого по 0,3%). Предназначена для создания теплоусточивых деталей и конструкций. Ознакомившись с нашими ценами, вы можете приобрести сталь 12Х1МФ/12ХМФ и различные изделия из нее: трубы, круги, листы.

Подробнее…


Сталь 15Х5М

15Х5М-сталь жаропрочная низколегированная.

Сталь 15Х5М– трудно свариваемая, для получения качественных сварных соединений требуются дополнительные операции:

  • подогрев до 200-300 град. при сварке
  • термообработка после сварки – отжиг

Сталь 15Х5М

флокеночувствительна и не склонна к отпускной хрупкости.

 Сталь 15Х5М используется при производстве деталей, от которых требуется сопротивляемость окислению при температуре до 650 °С:

  • трубы
  •  задвижки
  •  крепеж и другие детали.

Подробнее…


Сталь ШХ15

ШХ15-сталь конструкционная подшипниковая.

Сталь ШХ15 флокеночувствительна и склонна к отпускной хрупкости.

Сталь ШХ15 используется для производства деталей, от которых требуется высокая твердость, износостойкость и контактная прочность:

  • шарики диаметром до 150 мм
  • ролики диаметром до 23 мм
  • кольца подшипников с толщиной стенки до 14 мм
  • втулки плунжеров
  • плунжеры
  • нагнетательные клапаны
  • корпуса распылителей
  • ролики толкателей и другие детали.

Заменителями стали ШХ15 являются марки ШХ9, ШХ12, ШХ15СГ.

Подробнее…


Сталь 40Х

40Х-сталь конструкционная легированная.

Сталь 40Х–  трудно свариваемая, для получения качественных сварных соединений требуются дополнительные операции:

  • подогрев до 200-300 град. при сварке
  • термообработка после сварки – отжиг

Сталь 40Х флокеночувствительна и склонна к отпускной хрупкости.



Сталь 40Х используется:

  • при производстве улучшаемых деталей повышенной прочности:(оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие)

Заменителями стали 40Х являются марки 45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХР.

Подробнее…


Сталь 30ХГСА

30ХГСА-сталь конструкционная легированная.

Сталь 30ХГСА– ограниченно свариваемая, сварка возможна при подогреве до 100-120 град. и последующей термообработке

Сталь 30ХГСА флокеночувствительна и склонна к отпускной хрупкости.



Сталь 30ХГСА используется:

  • при производстве деталей работающих при температуре до 200°С(валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин)
  • при производстве деталей работающих при знакопеременных нагрузках: рычаги, толкатели, ответственные сварные конструкции
  • при производстве деталей работающих при низких температурах:крепежные детали

Заменителями стали 30ХГСА являются марки 40ХФА, 35ХМ, 40ХН, 25ХГСА, 35ХГСА

Подробнее. ..


Сталь 15ХСНД

Сталь 15ХСНД-конструкционная низколегированная для сварных конструкций.

Сталь 15ХСНД -низколегированная конструкционная  для сварных работ. 15ХСНД– сталь свариваемая без ограничений, при сварке  не требует подогрева и последующей термообработки.

Сталь 15ХСНД не флокеночувствительна и мало склонна к отпускной хрупкости.
Свариваемость:    без ограничений



Сталь 15ХСНД используется:

  • при производстве элементов сварных металлоконструкций
  • при производстве деталей с ограничением массы, работающих при температуре от —70-450°С ,от которых требуется повышенная прочность и стойкость к коррозии.
Заменителями стали 15ХСНД являются марки16Г2АФ, 15ГФ, 14ХГС, 16ГС, 14СНД
Подробнее. ..


Сталь 09Г2С

Сталь 09Г2С -низколегированная конструкционная  для сварных работ. 09Г2С– сталь свариваемая без ограничений, при сварке  не требует подогрева и последующей термообработки.

Сталь 09Г2С не флокеночувствительна и не склонна к отпускной хрупкости.

Сталь 09Г2С используется:

  • для производства паровых котлов
  • для производства аппаратов и емкостей, работающих под давлением при температуре -70 – +450 °С
  • для производства сварных листовых конструкций в химическом и нефтяном машиностроении
  • в судостроении
Типы и размеры 09Г2С:
  • Квадрат 09Г2С изготавливается с размером сторон 63-200 мм ( ГОСТ 2591-88). По тех. соглашению производится квадрат 220 мм.
  • Круг 09Г2С имеет размер от 28 до 180 включительно ( ГОСТ 2590-88)
  • Полоса 09Г2С имеет толщину от 12-50 мм и ширину 40-160 мм ( ГОСТ 103-76)

Заменителями стали 09Г2С являются марки 09Г2,09Г2Т,09Г2ДТ, а так же 10Г2С.

Подробнее…


Сталь 18ХГТ

Характеристика стали 18ХГТ

Марка

Сталь 18ХГТ

Заменитель:

Сталь 30ХГТ ,сталь 25ХГТ ,сталь 12ХН3А ,сталь 12Х2Н4А ,сталь 20ХН2М ,сталь 14ХГСН2МА,сталь 20ХГР

Классификация

Сталь конструкционная легированная. Хромомарганцовая

Применение

улучшаемые или цементуемые детали ответственного назначения, от которых требуется повышенная прочность и вязкость сердцевины, а также высокая поверхностная твердость, работающие под действием ударных нагрузок.

 Химический состав стали материала 18ХГТ в %

C

Si

Mn

Ni

S

P

Cr

Ti

Cu

0. 17 – 0.23

0.17 – 0.37

0.8 – 1.1

до   0.3

до   0.035

до   0.035

1 – 1.3

0.03 – 0.09

до   0.3



Подробнее…


Продажа металлопроката ТУ 1381-051-05757848-2011 Трубы ППУ труба 12х1мф ОАО АК ТРАНСНЕФТЬ ОАО ВМЗ труба котельная

государственный стандарт, расшифровка, состав, характеристики

Сталь 09г2с относится к низколегированным. Благодаря особым техническим характеристикам, их сохранению при снижении температуры окружающей среды, она применяется в разных сферах промышленности. В отличие от других видов сплавов, она хорошо сваривается. Прежде чем думать, где лучше применить такую сталь, рекомендуется изучить ее состав, структуру, физические и механические свойства.


Сталь (Фото: pixabay.com)

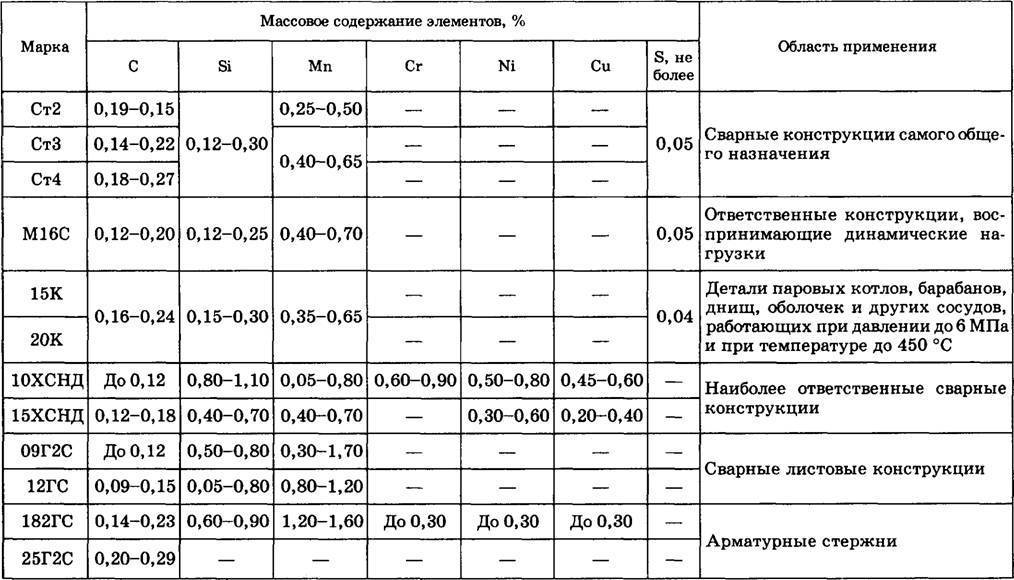

Состав и структура

Прежде изучать состав стали 09г2с нужно разобраться с расшифровкой маркировки:

  1. Цифра, стоящая спереди, — количество основного компонента состава помимо железа. В данном случае это углерод, процентное содержание которого достигает 0,09%. От его количества зависит показатель твердости, прочности материала.
  2. Буква после числового обозначения — наличие химической обработки стали при производстве. В состав вводится определенное количество марганца. Цифра после буквы указывает на процентное содержание вносимого компонента.
  3. Последний символ — наличие легирующего компонента. В данном случае это кремний, процентное содержание которого не может превышать 1%.

Список дополнительных легирующих компонентов, вредных примесей:

  • кремний — от 0,5 до 0,8%;
  • никель — не более 0,3%;
  • марганец — от 1,3 до 1,7%;
  • фосфор — не более 0,035%;
  • сера — не более 0,04%;
  • хром — не более 0,3%;
  • мышьяк — не более 0,08%;
  • медь — до 0,3%;
  • азот — до 0,008%.

Количество железа — от 96 до 97%, углерода — до 0,12%. Общее процентное содержание легирующих компонентов может достигать 2,5%. Требования к составу указаны в ГОСТ 27772-88.

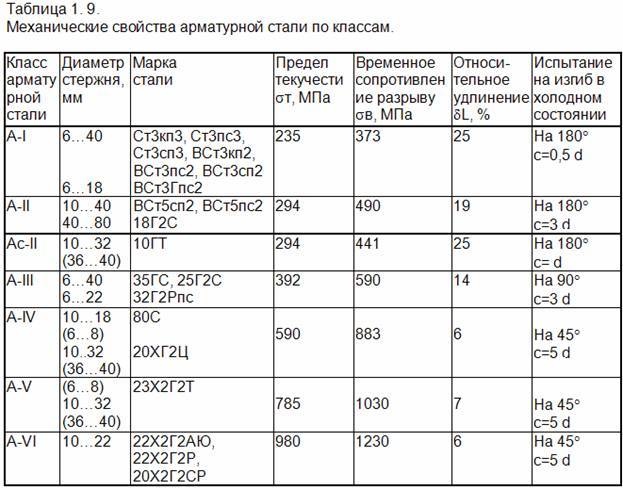

Арматура из стали (Фото: pixabay.com)


Сталь 09Г2С — конструкционная низколегированная для сварных конструкций

Аналоги и заменители

Стали заменители:

  • 09ГС,
  • 09Г2ДТ,
  • 09Г2Т,
  • 10Г2С

Иностранные аналоги:

  • TSt E 355 (1. 0566) — Германия DIN
  • A590 AЗ, A 36-207 — Франция (AFNOR)

ВАЖНО!!! Возможность замены определяется в каждом конкретном случае после оценки и сравнения свойств сталей

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 19281—73, ГОСТ 2590-88, ГОСТ 2591-88, ГОСТ 8239-89, ГОСТ 8240-89. Лист толстый ГОСТ 19281-89, ГОСТ 5520-79, ГОСТ 5521-93, ГОСТ 19903-74. Лист тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74. Полоса ГОСТ 103-76, ГОСТ 82—70. Поковки и кованые заготовки ГОСТ 1133—71.

Назначение

Детали аппаратов и сосудов, работающие при температуре от -70°C до +475°C под давлением. В трубопроводах пара и горячей воды — детали, изготовленные из листа — до температуры 450°C, трубы — до температуры 425°C, в котлах — листовые детали, работающие при температуре до 450°C, во всех случаях без ограничения давления. Крепежные детали в котлах и трубопроводах используются до температуры 425°C и давлении до 10 Н/мм2.

Сталь марки 09Г2С должна испытываться на растяжение при повышенных температурах.

В результате таких испытаний предел текучести при 320 °С для листов из стали марки 09Г2С толщиной 60 мм и более должен быть не менее 18 кГ/мм2

Расшифровка стали 09Г2С

Двузначное число 09 обозначает примерное содержание углерода в стали в сотых долях процента, т.е. содержание углерода в стали приблизительно 0,09%.

Бука Г означает, что в стали содержится марганец в количестве около 2%.

Буква С означает, что в стали содержится кремний.

Химический состав, % (ГОСТ 19281-2014)

C, углеродMn, марганецSi, кремнийP, фосфорS, сераCr, хромNi, никельCu, медьAs, мышьякN, азот
не более
0,121,3-1,70,5-0,80,0350,0400,300,300,300,080,008

Применение стали 09Г2С для корпусов, крышек, фланцев, мембран и узла затвора, изготовленных из проката, поковок (штамповок) (ГОСТ 33260-2015)

Марка сталиНД на поставкуТемпература рабочей среды (стенки), °СДополнительные указания по применению
Листы ГОСТ 5520, категории 7, 8, 9 в зависимости от температуры стенкиОт -70 до 200Для сварных узлов арматуры, эксплуатируемой в макроклиматическом районе с холодным климатом
Категория 6От -40 до 200
Категории 3, 5От -30 до 200
Категория 12, 17От -40 до 475
Категория 15, 17От -70 до 475
Листы ГОСТ 19281, категория 3От -30 до 200
Категория 4От -40 до 200
Категория 12От -40 до 475
Категории 7, 15От -70 до 200

Применение стали 09Г2С для крепежных деталей арматуры (ГОСТ 33260-2015)

Марка стали, по ГОСТ 1759. 0Стандарт или технические условия на материалПараметры применения
Болты, шпильки, винтыГайкиПлоские шайбы
Темпера- тура среды, °СДавление номи- нальное, МПа (кгс/см2)Темпера- тура среды, °СДавление номи- нальное, МПа (кгс/см2)Темпера- тура среды, °СДавление номи- нальное, МПа (кгс/см2)
09Г2СГОСТ 19281От -70 до 42516 (160)От -70 до 42516 (160)От -70 до 450Не регламен- тируется

Максимально допустимые температуры применения стали 09Г2С в средах, содержащих аммиак

Марка сталиТемпература применения стали, °С при парциальном давлении аммиака, МПа (кгс/см2)
Св. 1(10) до 2(20)Св. 2(20) до 5(50)Св. 5(50) до 8(80)
09Г2С300300300

ПРИМЕЧАНИЕ Условия применения установлены для скорости коррозии азотного слоя не более 0,5 мм/год.

Максимально допустимая температура применения стали 09Г2С в водородосодержащих средах

Марка сталиТемпература применения стали, °С при парциальном давлении водорода, МПа (кгс/см2)
1,5 (15)2,5 (25)5 (50)10 (100)20 (200)30 (300)40 (400)
09Г2С290280260230210200190

Температура критических точек, °С

Ac1Ac3Ar3Ar1
725860780625

Предел текучести σ0,2 (ГОСТ 5520-79)

σ0,2, МПа, при температуре испытаний, °C
250300350400
225195175155

Механические свойства

ГОСТСостояние поставкиСечение, ммσ0,2, МПа,σв, МПа,δ5 (δ4), %
не менее
ГОСТ 19281-2014Сортовой и фасонный прокатДо 1034549021
ГОСТ 19281-2014Лист и полоса (образцы поперечные)От 10 до 20 вкл.32547021
Св. 20 до 32 вкл.30546021
Св. 32 до 60 вкл.28545021
Св. 60 до 80 вкл.27544021
Св. 80 до 160 вкл.26543021
ГОСТ 19281-2014Лист после закалки и отпуска(образцы поперечные)От 10 до 32 вкл.36549019
От 32 до 60 вкл.31545021
ГОСТ 17066-94Лист горячекатанный2 — 3,9490(21)

Механические свойства при повышенных температурах

tисп., °Cσ0,2, МПаσв, МПаδ5, %Ψ, %
203004603163
3002204202556
4751803603467

Примечание. Нормализация при 930—950 °С.

Механические свойства в зависимости от температуры отпуска

tотп., °Cσ0,2, МПаσв, МПаδ5, %Ψ, %
202954053066
1002704152968
200265430
300220435
4002054102763
50018531563

Ударная вязкость KCU

ГОСТСостояние поставкиСечение, ммKCU, Дж/см2, при температуре, °C
+20-40-70
ГОСТ 19281-89Сортовой и фасонный прокатОт 5 до 10 От 10 до 20 вкл. От 20 до 100 вкл.64 59 5939 34 3434 29 —
Лист и полосаОт 5 до 10 От 10 до 160 вкл.64 5939 3434 29
Лист после закалки и отпуска (образцы поперечные)От 10 до 604929

Категорийность стали 09Г2С

Технологические свойства

Температура ковки, °С: начала 1250, конца 850. Свариваемость — сваривается без ограничений. Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС. Обрабатываемость резанием — Kv тв.спл = 1,0 и Kv б.ст = 1,6 в нормализованном, отпущенном состоянии при σв = 520 МПа. Склонность к отпускной хрупкости — не склонна. Флокеночувствительность — не чувствительна.

Узнать еще

Сталь С390

Сталь С355-1

Сталь С355К

Нержавеющая сталь 12Х18Н10Т

Характеристики и свойства

Физические свойства:

  1. Высокая устойчивость давлению, механическим нагрузкам при нагревании.
  2. Долговечность.
  3. Устойчивость к нагрузкам, которые воздействуют на поверхности стали с переменным вектором силы.
  4. Коэффициент линейного расширения при нагревании до 100 °C — 1,14×10-5. При нагревании до 500 °C — 1,38×10-5.
  5. Хорошая свариваемость.

Механические свойства:

  1. Временное сопротивление — 345 Мпа.
  2. Максимальная прочность — 490 Мпа.
  3. Плотность — 7,85 г/куб см.
  4. Предел текучести — от 155 до 255 Мпа, зависит от температурного режима.
  5. Относительное удлинение — 21%.
  6. Ударная вязкость — 64 KCU.

Эти свойства применимы к фасонному, сортовому прокату с сечением не более 10 мм. Они зависят от процентного содержания основных компонентов, легирующих добавок.

Удельная масса — 7850 кг/м3. Показатель плотности меняется под воздействием окружающих факторов, зависит от количества легирующих добавок в составе.


Забор из стали (Фото: pixabay.com)

Нержавеющая сталь

Нержавеющая сталь относится к легированным типам стали. В зависимости от типа и марки нержавейка может использоваться в самых различных сферах деятельности от пищевой и химической промышленности до строительства и архитектуры.

Нержавеющая сталь делится на три основных тип:

· Коррозионностойкая

· Жаростойкая

· Жаропрочная

Нержавеющие свойства данный тип стали приобретает за счет добавления хрома. Причем от процентного содержания хрома напрямую зависит сопротивляемость сплава коррозии.

Причиной же сопротивляемости коррозии является тонкая пленка нерастворимых кислот, которая образуется при выплавлении хромсодержащих металлов.

Так, сталь с содержанием хрома до 17% устойчива к коррозии в обычных условиях, без воздействия агрессивных сред и высоких показателей температуры. Данный тип нержавеющей стали применятся в пищевой промышленности, некоторых типах легкой промышленности, для изготовления медицинского инструмента и т. д.

Сталь с содержанием хрома более 17% является более устойчивой и способна выдерживать высокие температуры и различные агрессивные среды, не окисляясь даже в крепких растворах (до 50%) кислот.

Нержавейка чрезвычайно устойчива к атмосфере и является лучшим вариантом для емкостного оборудования, размещенного на открытой местности, в том числе в климатических условиях с повышенной влажностью.

Нержавеющая сталь марки 12х18н10т

Нержавеющая сталь 12х18н10т – высокоуглеродистая коррозионно-стойкая, немагнитная конструкционная сталь аустенитного типа с добавлением титана.

В химсоставе нержавейки 12х18н10т кроме обязательных для нержавеющей стали компонентов – никеля и хрома, дополнительно присутствует титан (содержание элемента менее 1,5% не указывается в маркировке стали).

Нержавейка 12х18н10т отличается хорошей свариваемостью. После процесса сварки рекомендуется провести постобработку швов. Сталь 12х18н10т устойчива к межкристаллитной коррозии после сварки.

В слабоагрессивных средах допускается эксплуатация деталей из стали 12х18н10т в температурном диапазоне от -196°С до +600°С без изменения свойств стали. В агрессивной среде верхний температурный порог снижается до +350°С.

Нержавеющая сталь 12х18н10т может применяться в любых областях производства. В основном её используют для изготовления деталей машин и механизмов, работающих при температурах до 600°С. Сталь 12х18н10т (техническая нержавейка) пригодна для сооружения сварных конструкций (емкостей, трубопроводов и т.п.) контактирующих со слабыми растворами уксусной, фосфорной кислот, а также во взаимодействии со щелочными растворами и растворами кислых солей.

Ближайший по химсоставу и физическим свойствам аналог стали 12х18н10т – нержавеющая сталь марки aisi 321.

Изготовление

Основа для изготовления материала — чугун. Он проходит долгий процесс оптимизации, при котором повышается количество углерода в составе, улучшаются основные свойства металла. Для достижения определенных технических характеристик вносятся дополнительные легирующие добавки.

Технологии изготовления:

  1. Мартеновский способ. Промышленная печь загружается ломом, чугуном, шихтой, дополнительными компонентами. Груда металла расплавляется с помощью факела сжигаемого топлива. Когда лом будет расплавлен, в ванную добавляются легирующие компоненты. При проведении процедуры применяются специальные мартеновские печи, которые могут выплавлять единовременно до 900 тонн металла.
  2. Электротермический способ. При изготовлении применяется промышленная электрическая печь, с помощью которой можно точно выставлять режим нагрева, контролировать процесс производства металла. Главное преимущество технологии — возможность получения металла с наименьшим содержанием вредных примесей (фосфора, серы). Благодаря возможности выставлять очень высокие температуры нагрева, можно получить специализированные виды стали, с уникальными техническими характеристиками.
  3. Конверторный. Расплавленный чугун заливается в плавильный аппарат, продувается кислородом. Примеси, содержащиеся в чугуне, начинают окисляться. При окислении выделяется большое количество тепла, которое повышает общую температуру до 1600 °C.

Применение сплава

Высокая прочность материала, удовлетворительные показатели механических свойств в широком диапазоне температур, а также способность к изменению свойств сплава после проведения термической обработки, неизбежно приводит к тому, что детали и изделия из стали 09Г2С находят своё применение практически во всех сферах производства и машиностроения. Из стали 09Г2С изготавливаются строительные конструкции, трубы для транспортировки различных жидкостей (воды, нефти и др.) и газов, резервуары различного назначения, паровые котлы, нефтепромысловое оборудование и различные детали машин, в т. ч. сельскохозяйственного направления.


Гайки из стали 09Г2С


Трубы из стали 09Г2С


Стальные уголки из 09Г2С

Богатый выбор различных сортаментов, разнообразие толщин приводят к тому, что к использованию этого сплава обращаются всё большее число производителей различных металлоизделий.

При механизированной сварке и в частном использовании находит своё применение и сварочная проволока марки 09Г2С. Такая проволока может иметь медное напыление, а может быть и вовсе без покрытия. Большим плюсом такой проволоки является относительно малое количество легирующих компонентов.

Сферы применения

Сферы применения:

  1. Изготовление деталей, которые подвергаются большой нагрузке — металлические уголки, швеллера, оси, балки.
  2. Сборка транспортных средств, промышленного оборудования, постройка металлоконструкций. Благодаря устойчивости к воздействию разных температур, конструкции можно применять в разных климатических условиях.
  3. Применение в химической промышленности. Материал устойчив к воздействию химикатов.
  4. Изготовление столбов, ограждений, каркасов для общественных лавок, беседок, качелей, детских горок, турников.
  5. Производство обогревательного оборудования, паровых котлов, машин для сельскохозяйственной деятельности.

Чтобы использовать материал в других сферах промышленности, в ее состав добавляются разные легирующие компоненты.


Рельсы (Фото: pixabay.com)

Область применения

Основные области, в которых используется сталь этой маркировки, выглядят следующим образом:

  1. Фасонный прокат;
  2. Листовой прокат;
  3. Изготовление горячекатаных полос.

Как говорилось выше, аналоги с легкостью поддаются сварке. Характеристики, которые были указаны выше, обеспечивают возможность применения в изделиях, которые требуют повышенного уровня износостойкости: строительные уголки, стальные балки, а также швеллеры.

Технические особенности марки необходимы в изготовлении автомобилей, строительстве и различных областях промышленности. Стоит отметить, что оптимальный температурный диапазон дает возможность применять сталь в изделиях и местах, где производится внушительная деформация за определенный промежуток времени. Однако граничный показатель -70 градусов обеспечивает удачное применение в суровых условиях Сибири.

Сталь 09г2с-15 пользуется популярностью на современном рынке. Она применяется во всех представленных областях промышленности. Следует добавить, что помимо сварки монтаж может осуществляться на основе болтового соединения. Материал проявляет отличные показатели устойчивости к химическому и биологическому воздействию, поэтому его успешно внедряют в химические заводы и портовые станции.

Также, на Севере государства многокилометровые трассы трубопроводов изготовлены именно из этой марки стали. Металлурги успешно применили температурный режим материала и внедрили его в соответствующие условия, где механические и физические свойства будут проявлены лучшим образом.

Еще одной причиной для использования в производстве стали с этой маркировкой является высокий уровень экономичности, который создается за счет адекватного ценообразования и отличной скорости возведения конструкций, что позволяет сократить расходы конкретным предприятиям.

Особенности сварки

Работа со сталью этой маркировке осуществляется на основе особых требований, которые диктуют необходимость соблюдения основных правил для достижения эффективного результата.

Важность сохранения механичной устойчивости материала на швах является наиболее важной задачей, которая становится основой безопасности конструкций и людей. Однако в обычных условиях отлично результат достичь затруднительно.

К примеру, условие устранения перегрева обусловливаются использованием токов силой 40-50А на 1 мм электрода. Работы требуют сопроводительной закалки материалов в условиях температуры до 600 градусов.

Но, исходя из граничных показателей сплава, есть возможность осуществить самостоятельные подсчеты для проведения сварочных работы. Охлаждение производится на воздухе или в воде. С помощью соблюдения основной технологии можно достичь высокого качества, которое не будет уступать показателям дорогих сплавов.

Вторичное сырье

Разнообразие вторичного сырья способно удивить многих специалистов. Для получения информации достаточно ввести маркировку металла в поисковый запрос и получить результат со следующими типами продукции:

  • Швеллеры;
  • Балки;
  • Уголки и прочее.

Сталь 09г2с представляет собой материал, который успешно используется во многих сферах промышленной деятельности, а также проявляет свои позитивные особенности в виде механической устойчивости и широкого температурного режима.

Достоинства и недостатки

Положительные стороны:

  1. Малый удельный вес.
  2. Высокая прочность.
  3. Долговечность. Срок службы при нормальных условиях эксплуатации — более 30 лет.
  4. Широкий температурный диапазон для применения без деформирования структуры (-70 – +425 °C).
  5. Хорошая свариваемость. При сварке не изменяется зернистость, сохраняется пластичность.
  6. Отсутствие отпускной хрупкости.
  7. Экономичность.
  8. Устойчивость к механическим воздействиям.
  9. Простота обработки.

У данного материала есть один существенный недостаток — низкая устойчивость к образованию ржавчины. Это сужает области применения сплава.

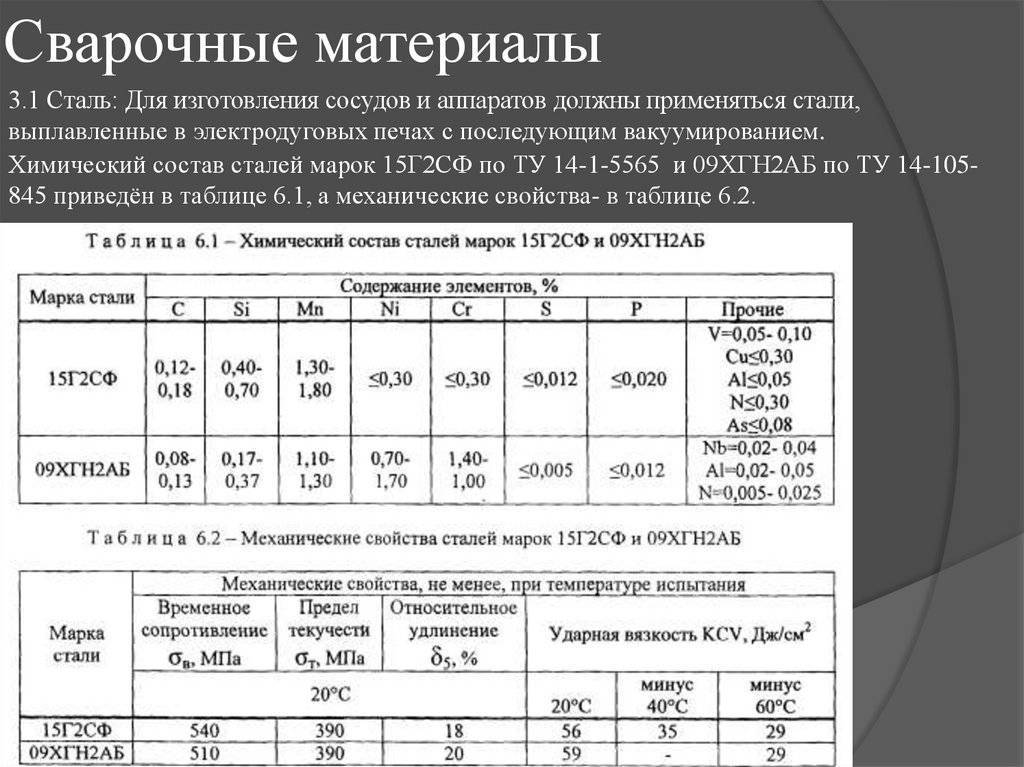

Сварка стали

Как уже отмечалось выше, сварка стали 09Г2С не требует предварительной подготовки, но существуют методы, при которых применяют дополнительный нагрев до 120 C. Сварку деталей можно выполнять, применяя любые электроды, например, Э42А или Э50А. Технология и сварочные приемы ничем не отличаются от тех, которые применяют при работе с другими марками сталей. Но есть и небольшие исключения, например, ГОСТ требует выполнять разделку кромок при толщине стального листа от 5 мм. Хорошая свариваемость 09Г2С позволяет работать без разделки кромок до толщины в 40 мм.

При полуавтоматической сварке листов, типовым режимом можно назвать следующий:

  • сила сварочного тока – от 200 до 230 А;
  • давление защитного газа – от 2 до 2,2 атм.

Конструкции из этой стали не требуют особых условий при охлаждении после сварки. Остывая, на открытом воздухе она набирает необходимые параметры качества шва.

Лист 8; 10; 12; 14; 16; 20; 22; 25; 30; 40; 50; 60 мм сталь 09Г2С

Объявления
бизнес объявления Товары
товары и услуги Компании
компаний в каталоге

Поиск

Бизатор / Объявления / металлургическая промышленность / разное

Тип предложения: продажаОпубликовано: 28. 02.2015

Цена: договорная
Организация: ПП “Интеллектуальные финансовые системы”
Продавец : Вячеслав
Телефоны:

(044) 221-98-26

Показать телефон

(096) 235-24-80

Показать телефон

(050) 150-80-62

Показать телефон

Написать сообщение
Адрес: Украина, г. Киев

Организация реализует со склада, г. Киев листы стальные горячекатаные 8; 10; 12; 14; 16; 20; 25; 30; 40; 50; 60 мм сталь 09Г2С . Машины для резки и доставки.

Сталь 09Г2С (отечественные аналоги 09Г2, ГТ, ГТ, ГС)

Класс: Сталь конструкционная низколегированная для сварных конструкций, сталь 09Г2С широко применяется в производстве труб и других металлопродукции.

Применение в промышленности: различные детали и элементы сварных конструкций, работающих при температуре от -70 до +425°С под давлением.

Расшифровка марки 09Г2С: Обозначение 09Г2С означает, что сталь содержит 0,09% углерода, т.к. 09 идет вверх по буквам, за которыми следует буква “Г” что означает марганец, а цифра 2 – процентное содержание до 2% марганца. Далее следует буква «С», что означает кремний, но с тех пор цифры не означают содержание кремния менее 1%. Таким образом, расшифровка 09Г2С означает, что перед нами сталь, имеющая 0,09 % углерода, до 2 % марганца и менее 1 % кремния, а так как общее количество добавок колеблется в районе 2,5 %, это низколегированная сталь.

Свойства и полезная информация:
Доля 09Г2С: 7,85 г/см3
Температурные критические точки: Ac1 = 725, Ac3(Acm) = 860, Ar3(Arcm) = 780, Ar1 = 625
Свариваемость материала: без ограничений. Способы сварки: РДС, ДТ под флюсом и газовой защитой, ЭШС.
Место публикации: не конфиденциально.
Склонность к отпускной хрупкости: маловероятно.
Температура ковки, °С: начало 1250, конец 850.
Cutability: нормализованное выпущенное состояние & Delta; b=520 МПа, Кυ в.ст.=1,0 К υ тв. ЦПС=1,6
Предел текучести σ0,2 МПа (по ГОСТ 5520-79) при различных температурах: 250 °С=225 МПа, 300=195 МПа, 350=175 МПа, 400 р=155 МПа Пожаловаться

Добавить в избранное

Что такое файл cookie?

Файл cookie — это небольшой текстовый файл, который сохраняется на вашем компьютере/мобильном устройстве, когда вы посещаете веб-сайт. Этот текстовый файл может хранить информацию, которая может быть прочитана веб-сайтом, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз при повторном посещении веб-сайта.

Почему мы используем файлы cookie?

Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему веб-сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться каждый раз при повторном посещении веб-сайта. Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они облегчают просмотр нашего веб-сайта.

Для защиты ваших персональных данных и предотвращения потери информации или противоправных действий применяются соответствующие организационные и технические меры.

Почему мы используем файлы cookie сторонних поставщиков?

Мы используем файлы cookie сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics. Для этой цели используются как постоянные, так и временные файлы cookie. Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве не более 24 месяцев.

Как отключить файлы cookie?

Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie. Просто нажмите «Справка» и выполните поиск «Блокировать файлы cookie». Обратите внимание: если вы деактивируете файлы cookie, веб-сайт может отображаться только частично или не отображаться вовсе.

Китайский производитель шаровых кранов, задвижек, шаровых кранов Поставщик

Шаровой кран с плавающим и цапфовым креплением

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

API/DIN/GOST GGC Клапан

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Компонент шарового крана

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Индивидуальный клапан

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

Вид бизнеса: Производитель/фабрика и торговая компания
Деловой диапазон: Строительство и отделка, Промышленное оборудование и компоненты, Производство и переработка . ..
Основные продукты: Шаровой кран , Задвижка , Шаровой вентиль , обратный клапан , Двустворчатый клапан
Условия платежа: ЛК, Т/Т, Д/П, ПайПал, западное соединение
Международные коммерческие условия (Инкотермс): ОБМАНЫВАЙТЕ, СИФ, CFR
Доступность OEM/ODM: Да
Информация отмечена проверяется БВ

AEA Valve — это всемирно известный бренд промышленных клапанов, сертифицированных по ISO 9001, CE, API и Ad-Merkblatt, с производственными площадками в Китае.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
