09Г2С категории – Характеристики и расшифровка стали 09г2с по ГОСТу. 09Г2С класс стали
alexxlab | 01.04.2020 | 0 | Разное
Лист 09Г2С ГОСТ 19281-14
Поставляем листовой металл марки стали 09Г2С.
Сталь применяется повсеместно, в основном используют для сварных конструкций. Свариваемость – хорошая, т.к. содержит незначительное количество углерода, < 0,25%.
Повышенные механические свойства и доступная стоимость, делают 09Г2С такой популярной, а так же сталь устойчива к низким температурам, что повышает сферу ее применения для изготовления продукции северного назначения.
Применяется во всех отраслях промышленности: мостостроении, судостроении, машиностроении, нефтяной и др.
Более подробную информацию Вы можете уточнить у специалистов отдела продаж по телефону: (351) 246-35-10, Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..
Аналог (заменитель) марки стали 09Г2С ГОСТ 19281-14:
марка стали
Дополнительные условия к металлопрокату по требованию Покупателя в соответствии с ГОСТ, ТУ и др. НТД:
1. 100%-УЗК 0, 1, 2, 3 класса сплошности по ГОСТ 22727-88.
2. Обрезная кромка.
3. Плоскостность: высокая, особо высокая.
4. Термообработанный: контролируемая прокатка, нормализцаия, закалка с высоким отпуском, высокий отпуск.
5. Z-свойства по ГОСТ 28870-90, относительное сужение в направлении толщины проката, не менее 15%, 25%, 35%.
Товары группы:
| НАИМЕНОВАНИЕ | ЦЕНА | |||
ЛИСТ Г/К 09Г2С |
||||
| Лист г/к 09Г2С 2х1200х2300 ГОСТ 17066-94 | 49 000,00 | |||
| Лист г/к 09Г2С 3х1100х2400 ГОСТ 17066-94 | 49 000,00 | |||
| Лист г/к 09Г2С 4х1500х6000 ГОСТ 19281-14 | 49 000,00 | |||
| Лист г/к 09Г2С 5х1500х6000 ГОСТ 19281-14 | 49 000,00 | |||
| Лист г/к 09Г2С 6х1500х6000 ГОСТ 19281-14 | 49 000,00 | |||
| Лист г/к 09Г2С 8х2120х6500 ГОСТ 19281-14 | 38 500,00 | |||
| Лист г/к 09Г2С 10х2100х8000 ГОСТ 19281-14 | 38 500,00 | |||
| Лист г/к 09Г2С 12х2350х7400 ГОСТ 19281-14 | 38 500,00 | |||
| Лист г/к 09Г2С 14х2200х10800 ГОСТ 19281-14 | 38 500,00 | |||
| Лист г/к 09Г2С 16х1900х11200 ГОСТ 19281-14 | 38 500,00 | |||
| Лист г/к 09Г2С 20х2350х8500 ГОСТ 19281-14 | 38 300,00 | |||
| Лист г/к 09Г2С 25х1800х10500 ГОСТ 19281-14 | 38 300,00 | |||
| Лист г/к 09Г2С 27х2100х9900 ГОСТ 19281-14 | 38 300,00 | |||
| Лист г/к 09Г2С 30х2050х10500 ГОСТ 19281-14 | 38 300,00 | |||
| Лист г/к 09Г2С 32х2300х8550 ГОСТ 19281-14 | 38 300,00 | |||
| Лист г/к 09Г2С 36х2450х10500 ГОСТ 19281-14 | 38 300,00 | |||
| Лист г/к 09Г2С 40х2300х10000 ГОСТ 19281-14 | 38 300,00 | |||
| Лист г/к 09Г2С 45х2500х5500 ГОСТ 19281-14 | 38 300,00 | |||
| Лист г/к 09Г2С 50х2500х6800 ГОСТ 19281-14 | 38 300,00 | |||
Наличие, размеры листа, цену уточняйте в отделе продаж.
В наличии листы:
толщина 2мм-60мм
ширина 1500-2500 мм
Характеристики стали 09Г2С
Химический состав в % материала 09Г2С ГОСТ 19281-14:
| C | Si | Mn | Ni | S | P | Cr | Cu | V |
| <0.12 | 0.5-0.8 | 1.3 – 1.7 | <0.3 | <0.035 | <0.03 | <0.3 | <0.3 | <0.12 |
Механические свойства:
sв – Предел кратковременной прочности , [МПа]
sT – Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5 – Относительное удлинение при разрыве , [ % ]
y – Относительное сужение , [ % ]
KCU – Ударная вязкость , [ кДж / м2]
HB – Твердость по Бринеллю , [МПа]
Физические свойства:
T – Температура, при которой получены данные свойства , [Град]
a – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град]
l – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r – Плотность материала , [кг/м3]
C – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)]
R – Удельное электросопротивление, [Ом·м]
Свариваемость:
без ограничений – сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая – сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг.

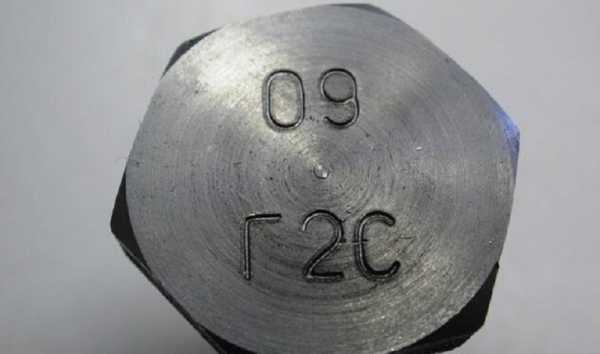

Сталь марки 09Г2С расшифровка:
09 – указывает на среднее содержание углерода в стали 0,09%
Г – марганец
2 – 2 обозначает, что сталь содержит менее 2% марганца
С – кремний
Доставка спецтранспортом листа 10ХСНД, 15ХСНД ГОСТ 6713-91 шириной 2,5 метра:
Лист 09Г2С ГОСТ 19281-14 2мм- 140мм:
Лист 09Г2С ГОСТ 19281-14 20мм, 30мм, 40мм, 50мм:
Лист 09Г2С ГОСТ 19281-14 2мм, 3мм, 4мм, 5мм:
Сталь 09Г2С: свойства, применение, особенности производства
Изделия из низколегированной конструкционной стали 09Г2С востребованы во многих отраслях производства, что подкрепляется широким предложением сортамента продукции этой марки. Благодаря своим физическим свойствам, сталь 09Г2С заслуженно заняла свою позицию на рынках современного спроса и предложений. Характеристики стали 09Г2С предоставляют возможность применять её в качестве основного материала при изготовлении деталей, которые предназначены для работы в температурном диапазоне рабочей среды от -70 ºС до + 425 ºС, что при проектировании изделий привлекает к себе внимание ещё большего числа конструкторов.
Сталь 09Г2СХимический состав стали 09Г2С
Перед тем, как перейти к подробному рассмотрению химического состава, нужно понять, что означает расшифровка стали 09Г2С. Буквы «С» и «Г» сообщают о том, что в составе сплава имеется марганец и кремний. Но в каком количестве? Давайте разберёмся.
Первая цифра, стоящая в начале названия марки, сообщает о количестве углерода, содержащегося в сплаве, и отображаемая в сотых долях. Соответственно, процент углерода в сплаве 09Г2С составляет примерно 0,09. Следующие цифры показывают содержание легирующих элементов: марганца в этом сплаве содержится около 2% и менее 1% кремния.

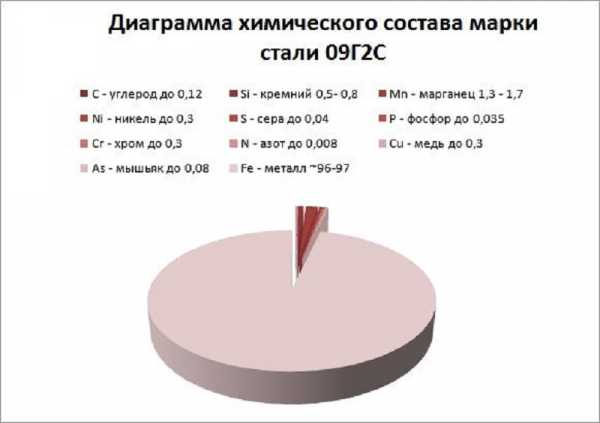

Химический состав стали 09Г2С
Помимо основных легирующих элементов, химический состав стали 09Г2С содержит в себе нижеследующие составляющие периодической таблицы:
| Хим.элемент | Содержание в стали, % |
| C | Менее 0,12 |
| Si | 0,5…0,8 |
| Mn | 1,3…1,7 |
| Ni | Менее 0.3 |
| S | Менее 0.035 |
| P | Менее 0.03 |
| Cr | Менее 0.3 |
| V | Менее 0.12 |
| N | Менее 0.008 |
| Cu | Менее 0.3 |
| As | Менее 0.08 |
Суммарное количество легирующих компонентов в низколегированных сплавах не превышает значения 2,5%. Удельный вес стали 09Г2С равен 7850 кг/м3, но нужно заметить, что плотность стали непостоянна и может иметь небольшой разброс значений, которые находятся в прямой зависимости от количества легирующих элементов. Но в любом случае, относительно небольшой вес готового изделия, в котором при изготовлении деталей прибегли к использованию стали этой марки, имеет большое преимущество по сравнению с другими более тяжеловесными сплавами.
Физические свойства
Конструкционная сталь 09Г2С обладает высокой способностью сохранять свои характеристики при работе под давлением в широком температурном интервале, долговечна, устойчива к нагрузкам с переменным вектором силы, а также подвергается термической обработке, которая оказывает значительное влияние на показатели механических показателей.
Коэффициент линейного расширения (КЛР), который описывает способность сплавов сохранять свой объём при увеличении температуры при постоянном показателе давления, изменяется всего на 2,4×10-6 единицы при изменении температуры со 100 ºС до 500 ºС (1,14×10-5 при 100 ºС против 1,38×10-5 при 500 ºС). Наглядное описание характеристик линейного расширения приведено ниже:
| Температура апробирования, ºС | 100 | 200 | 300 | 400 | 500 |
| Значение КЛР, 10-5 1/ ºС | 1,14 | 1,22 | 1,26 | 1,32 | 1,38 |
Несмотря на то, что сталь 09Г2С является низколегированной, она не проявляет такое свойство, как флокеночувствительность. Малое присутствие углерода в сплаве обеспечивает удовлетворительный показатель свариваемости деталей из стали этой марки. Нужно отметить, что высокое содержание углерода в сплавах при его выгорании приводит к возникновению дополнительных микропор, а также к образованию закалочной структуры, что отрицательно сказывается на качестве сварного шва, а в стали 09Г2С этого не наблюдается.
Изменение микроструктуры стали 09Г2С в зависимости от температуры
Сварка стали 09Г2С не требовательна к типу электродов и может проходить с использованием таких способов сварки, как ручная дуговая, электрошлаковая, автоматическая дуговая сварка под флюсом и с газовой защитой. Сплав марки 09Г2С не имеет ограничений по свариваемости материала, а детали из листового проката с сечением до 40 мм могут подвергаться сварке без предварительной разделки кромок. Детали, подготовленные к сварке, не нуждаются в дополнительной химической или термической обработке. Миграция легирующих элементов по всему сечению сварного шва обеспечивает его высокие прочностные характеристики и одновременно хорошие технические показатели ударной вязкости.
Для уменьшения признаков возникновения закалочной структуры, неизбежно формирующейся при сварке, сварное изделие следует подвергнуть высокотемпературному отпуску с температурой нагрева от 600 до 660 ºС. Охлаждение изделия должно быть медленным, с печью, что поможет избежать коробления его отдельных частей. Допускается не проводить термическую обработку деталей, прошедших сварку, и имеющих толщину поперечного сечения до 36 мм.
Механические свойства
Механические свойства стали 09Г2С описывают следующие характеристики для сортового и фасонного проката сечением до 10 мм:
| Вид механических характеристик | Температура апробирования, ºС | Значение | ||
| Временное сопротивление | Ϭ0,2, МПа | +20 (комнатная) | 345 | |
| Предел прочности | ϬВ, МПа | 490 | ||
| Удлинение | δ5, % | 21 | ||
| Ударная вязкость | КСU | 64 | ||
| КСU-40 | -40 | 39 | ||
| КСU-60 | -60 | 34 | ||
Для того, чтобы определить класс прочности (КП) испытываемого образца, следует обратиться к ГОСТу 19281-2014, в котором подробно показаны все ключевые характеристики, на которые следует опираться при проведении испытаний или оценке готового протокола на категорию прочности.
Стоит не забывать, что этот механический показатель напрямую зависит от химического набора соответствующих компонентов, и присутствие в большем процентном содержании какого-либо элемента может сыграть ключевую роль при формировании показателей прочности при обработке этой стали.
Механические свойства стали 09Г2С
В зависимости от класса прочности, изменяется и такой показатель механических характеристик, как твёрдость. Зависимость этих двух показателей прямая: чем выше категория прочности материала, тем выше и значение твёрдости. Обычно твёрдость низколегированных сплавов измеряется по методу Бринелля, и показатель твёрдости обозначается в единицах НВW, но в зависимости от требований, предъявляемых к изделию, и месту контроля (основной материал или материал сварного шва), может изменяться и метод измерения твёрдости. В таком случае, твердость материала может быть выражена в единицах по шкале Роквелла, Виккерса и т.д.
Режим термообработки стали назначается согласно критическим точкам:
| Критическая точка | Ас1 | Ас3 | Аr3 | Аr1 |
| ºС | 725 | 860 | 780 | 625 |
В зависимости от требуемых показателей механических свойств, назначается режим термической обработки. Нормализация и закалка стали 09Г2С проходит при высокотемпературном нагреве от 930 до 950 ºС. Зависимость мехсвойств от температурного режима отпуска приведена ниже:
| Температура отпуска, °С | Предел текучести, δ0,2, Па | Предел прочности, δВ, Па | Удлинение, δ5, % | Относительное сужение, ψ, % |
| 20 | 295×106 | 405×106 | 30 | 66 |
| 100 | 270×106 | 415×106 | 29 | 68 |
| 200 | 265×106 | 430×106 | — | — |
| 300 | 220×106 | 435×106 | — | — |
| 400 | 205×106 | 410×106 | 27 | 63 |
| 500 | 185×106 | 315×106 | — | 63 |
Как следует из таблицы, чем выше температурный режим сопутствующего отпуска, тем ниже у сплава сопротивление разрыву.
Термическая обработка способствует образованию сплава с двухфазной структурой, дисперсность зерна которого и определяет основные показатели механических свойств материала.
Скачать ГОСТ 19281-2014
Применение сплава
Высокая прочность материала, удовлетворительные показатели механических свойств в широком диапазоне температур, а также способность к изменению свойств сплава после проведения термической обработки, неизбежно приводит к тому, что детали и изделия из стали 09Г2С находят своё применение практически во всех сферах производства и машиностроения. Из стали 09Г2С изготавливаются строительные конструкции, трубы для транспортировки различных жидкостей (воды, нефти и др.) и газов, резервуары различного назначения, паровые котлы, нефтепромысловое оборудование и различные детали машин, в т. ч. сельскохозяйственного направления.
Богатый выбор различных сортаментов, разнообразие толщин приводят к тому, что к использованию этого сплава обращаются всё большее число производителей различных металлоизделий.
При механизированной сварке и в частном использовании находит своё применение и сварочная проволока марки 09Г2С. Такая проволока может иметь медное напыление, а может быть и вовсе без покрытия. Большим плюсом такой проволоки является относительно малое количество легирующих компонентов.
Производство стали 09Г2С
Основным сырьём при производстве марки стали 09Г2С служит чугун, который оптимизируют, повышая количество углерода и улучшая свойства сплава за счёт внедрения легирующих составляющих. В основе изготовления стали этой марки лежит ряд направлений:
- мартеновский;
- электротермический;
- конверторный.
Пример применения стали 09Г2С
Сталь 09Г2С проявляется отличным материалом при проектировании деталей и конструкций, которые будут работать в условиях низких температур, с одновременным сохранением своих высоких прочностных и пластичных характеристик, а низкие затраты при проведении монтажных работ, лишь в очередной раз подкрепляют позиции этой марки на рынке современного спроса и предложений.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
09Г2 :: Металлические материалы: классификация и свойства
Сталь 09Г2 ГОСТ 19282-73
Химический состав, % | |||||||||
C | Si | Mn | Cr | Cu | Ni | P | S | N | As |
не более | |||||||||
До 0,12 | 0,17-0,37 | 1,4-1,8 | 0,30 | 0,30 | 0,30 | 0,035 | 0,040 | 0,008 | 0,08 |
Температура критических точек, ºС
Ас1 | Ас3 (Асm). | Аr3 (Аrсm). | Аr1 | Мн |
720 | 830 | 710 | 620 | 320 |
Механические свойства
ГОСТ | Состояние поставки | Сечение, мм | σ0,2 | σВ | δ5(δ4), % |
МПа | |||||
Не менее | |||||
19281-73 19282-73 | Сортовой и фасонный прокат Листы и полосы в состоянии поставки(образцы поперечные) | До 20 вкл. От 20 до 32 вкл. | 305 295 | 440 440 | 21 21 |
17066-80 | Листы горячекатаные | 2-3,9 | – | 440 | (17) |
Механические свойства в зависимости от температуры отпуска
Температура отпуска, ºС | σ0,2 | σВ | δ | ψ | НВ | КСU, Дж/см2 |
МПа | % | |||||
200 300 400 500 600 700 | 780 690 620 590 570 380 | 930 880 750 690 670 640 | 12 14 19 21 22 – | 40 50 60 65 65 – | 337 325 260 225 200 80 | 59 – 98 127 186 167 |
Ударная вязкость при отрицательных температурах, Дж/см2, не менее
ГОСТ | Состояние поставки | Сечение, мм | Температура испытания, ºС | |
-40 | -70 | |||
19281-73 | Сортовой и фасонный прокат | 5-10 10-20 вкл. Св. 20 до 32 вкл. | KCV 39 29 29 | 29 29 – |
19282-73 | Листы и полосы (образцы поперечные) | 5-10 10-20 вкл. Св. 20 до 32 вкл | KCU 34 29 29 | – – – |
Предел выносливости
σ-1, МПа | τ-1, МПа | Состояние стали |
235 274 | 137 167 | Сечения 4-32 мм в состоянии поставки Сечения 10-20 мм после улучшения |
Назначение – стойки ферм, верхние обвязки вагонов, хребтовые балки, двутавры и другие детали вагоностроения, детали экскаваторов, элементы сварных металлоконструкций и другие детали, работающие при температуре от -40 до +450 ºС.
Заменитель – стали: 10Г2, 09Г2С, 09Г2Д, 09Г2Т.
Температура ковки, ºС: начала 1250, конца 850.
Свариваемость – сваривается без ограничений. Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС
Не склонна к отпускной хрупкости.
Не флокеночувствительна.
Сортамент должен соответствовать требованиям:
Фасонный сортовой прокат – ГОСТ 19281-73, ГОСТ 2590-71, ГОСТ 2591-71, ГОСТ 8240-72, ГОСТ 8239-72, ГОСТ 5521-76, ГОСТ 8509-86, ГОСТ 8510-86;
Лист толстый – ГОСТ 19282-73, ГОСТ 19903-74;
Лист тонкий – ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74;
Полоса – ГОСТ 19282-73, ГОСТ 82-70, ГОСТ 5521-76;
Поковки и кованые заготовки – ГОСТ 1133-71;
markmet.ru
Сталь 09г2с категории 15 ксу характеристики
Данный сплав относится к классу конструкционных низколегированных сталей. Она используется для изготовления различных металлических деталей и элементов для сварных металлоконструкций, работающих под давлением и при различных температурах.
Этот вид стали относится к кремнемарганцовистым. Выполняется по ГОСТ 27772-88. Соответствует требованиям для строительных конструкций С345.
Точный химический состав стали 09Г2С
09Г2С обозначает, что в составе присутствует:- углерод – 0,09%
- марганец – до 2%
- кремний – менее 1%
Сталь является низколегированной, поскольку общее количество добавок колеблется в пределах 2,5%. Помимо основных элементов состав марки 09Г2С дополняют несколько второстепенных.
Преимущества и применение стали 09Г2С
Сталь 09Г2С не перегревается и не закаливается в процессе сварки. Ее пластические свойства остаются на высоком уровне, а зернистость не увеличивается. Все эти характеристики делают такой сплав идеальным для использования в сварных конструкциях. Процесс сварки может осуществляться с предварительным подогревом (приблизительно до 100°-120°) и без него.
Именно эта марка позволяет создавать максимально тонкостенные элементы, что отлично подходит для ее применения в судостроении и строительной области. К тому же материал довольно прочный и долговечный, что обуславливает безопасность сооружения.
Легко гнется. Это позволяет создавать сложнейшие конструкции для газодобывающей, нефтяной и химической отрасли. В таких сферах стальные изделия из этой марки представлены в виде труб и трубопроводной арматуры.
Преимущества стали 09Г2С
- Высокая механическая прочность
- Долговечность – срок службы деталей из этой стали более 30 лет
- Широкий диапазон рабочей температуры – от -70°С до +425°С
- Отсутствует склонность к отпускной хрупкости
- После отпуска вязкость стали не снижается
- Не теряет пластичность и не изменяет зернистость при сварке элементов
Свойства стали 09Г2С
Удельный вес этого сплава составляет 7,85 г/см3. Свариваемость этой стали не ограничена.
Способы сварки:
- ручная дуговая (РДС)
- аргонно-дуговая (АДС) под флюсом и с газовой защитой
- электрошлаковая (ЭШС)
Температура критических точек составляет:
- Ac1 = 725°
- Ac3(Acm) = 860°
- Ac3(Acm) = 860°
- Ar1 = 625°
У материала отсутствуют флокеночувствительность и склонность к отпускной хрупкости.
Температура ковки:
- начало – 1250°С
- конец – 850°С
Обрабатываемость резанием доступна в нормализованном отпущенном состоянии δB=520 МПа, Кυ б.ст=1,0 К υ тв. спл=1,6
Предел текучести при разных температурах:
- 250°С = 2207,25 кгс/см2 (225 МПа)
- 300°С = 1912,95 кгс/см2 (195 МПа)
- 350°С = 1716,75 кгс/см2 (175 МПа)
- 400°С = 1520.55 кгс/см2 (155 МПа)
Описание стали 09Г2С: Чаще всего прокат из данной марки стали используется для разнообразных строительных конструкций благодаря высокой механической прочности, что позволяет использовать более тонкие элементы чем при использовании других сталей. Устойчивость свойств в широком температурном диапазоне позволяет применять детали из этой марки в диапазоне температур от -70 до +450 С. Также легкая свариваемость позволяет изготавливать из листового проката этой марки сложные конструкции для химической, нефтяной, строительной, судостроительной и других отраслей. Применяя закалку и отпуск изготавливают качественную трубопроводную арматуру. Высокая механическая устойчивость к низким температурам также позволяет с успехом применять трубы из 09Г2С на севере страны.
Также марка широко используется для сварных конструкций. Сварка может производиться как без подогрева, так и с предварительным подогревом до 100-120 С. Так как углерода в стали мало, то сварка ее довольно проста, причем сталь не закаливается и не перегревается в процессе сварки, благодаря чему не происходит снижение пластических свойств или увеличение ее зернистости. К плюсам применения этой стали можно отнести также, что она не склонна к отпускной хрупкости и ее вязкость не снижается после отпуска. Вышеприведенными свойствами объясняется удобство использования 09Г2С от других сталей с большим содержанием углерода или присадок, которые хуже варятся и меняют свойства после термообработки. Для сварки 09Г2С можно применять любые электроды, предназначенные для низколегированных и малоуглеродистых сталей, например Э42А и Э50А. Если свариваются листы толщиной до 40 мм, то сварка производится без разделки кромок. При использовании многослойной сварки применяют каскадную сварку с током силой 40-50 Ампер на 1 мм электрода, чтобы предотвратить перегрев места сварки. После сварки рекомендуется прогреть изделие до 650 С, далее продержать при этой же температуре 1 час на каждые 25 мм толщины проката, после чего изделие охлаждают на воздухе или в горячей воде – благодаря этому в сваренном изделии повышается твердость шва и устраняются зоны напряженности.
Свойства стали 09Г2С: с таль 09Г2 после обработки на двухфазную структуру имеет повышенный предел выносливости; одноврем
greatphis.ru
Лист 09Г2С, лист ст 09Г2С, лист ст.09Г2С, лист стальной сталь 09Г2С – склад (343) 268-7815
Лист стальной. Сталь листовая
ГП “Стальмаш” поставляет лист ГОСТ 19903-74, лист поставляется толщиной от 2,0 до 200 мм, углеродистые и легированные стали:
Купить лист 09Г2С можно в Компании ГП “Стальмаш” следующим способом:
1. Позвонить по телефонам отдела сбыта (343) 268-7815, 8 (950) 208-1282
или
2. Отправить запрос на e-mail: [email protected]
Продажа листовой стали 09Г2С из наличия от 1 листа (осуществляем резку)
ГП Стальмаш произвидит отгрузку стального листа со склада в г.Екатеринбург:
- на самовывоз,
- контейнерами,
- вагонами,
- отправка автотранспортными компаниями по всей территории России,
- отгрузка через желдорэкспедицию.
Полную и оперативную информацию о наличии, ценах, условиях и сроках отгрузки листового металлопроката
Вы можете получить по телефонам ГП Стальмаш:
(343) 268-78-15. (950) 208-1282.
Лист 09Г2С соответствуют различным классам прочности: 265, 295, 315, 325, 345, 355, 375, 390, 440 (в зависимости от категории листового проката). Сталь 09Г2С не является флокеночувствительной и не склонна к отпускной хрупкости.
Лист 09Г2С может применяться для болтовых, сварных, клепанных конструкций, газопроводов, нефтепроводах, в кораблестроении, машиностроении. Широко используется Лист 09Г2С производителями трубопроводной арматуры. Лист 09Г2С применяется для производства фланцев, доборных элементов и аппаратов трубопроводов, различного рода резервуаров. Благодаря высокой прочности лист 09Г2С применяется для строительства мостов, дорог, возведения объектов промышленности, а также во многих других областях. Такой лист обладает свойством повышенной хладостойкости, которое обеспечит его использование даже при климате крайнего севера.
Прокат листовой горячекатаный. Сортамент ГОСТ 19903-74.
Листовой горячекатаный прокат шириной 500 мм и более, изготовляемый в листах толщиной от 0,40 до 160 мм и рулонах толщиной от 1,2 до 12 мм.
Прокат из стали повышенной прочности. Общие технические условия ГОСТ 19281-89.
Толстолистовой, широкополосный универсальный, фасонный, сортовой прокат и гнутые профили из стали повышенной прочности, применяемые для сварных, клепаных или болтовых конструкций и используемые в изделиях, в основном, без дополнительной термической обработки.
В части норм химического состава стандарт распространяется также на тонкий лист, слитки, слябы, блюмсы, поковки и штамповки.
Отгружаем металлопрокат по всей территории России:
Ярославль, Якутск, Южно-Сахалинск, Чита, Череповец, Челябинск, Чебоксары, Хабаровск, Уфа, Улан-Уде, Тюмень, Тула, Воронеж, Томск, Тольятти, Тверь, Тамбов, Сургут, Смоленск, Саратов, Санкт-Петербург, Самара, Салехард, Сыктывкар, Ростов-на-Дону, Псков, Петропавловск-Камчатский, Петрозаводск, Пермь, Пенза, Оренбург, Омск, Новосибирск, Новокузнецк, Нижний Новгород, Новгород, Нижневартовск, Находка, Набережные Челны, Мурманск, Магадан, Москва, Липецк, Красноярск, Краснодар, Кострома, Комсомольск-на-Амуре, Киров, Кемерово, Калуга, Казань, Калининград, Иркутск, Йошкар-Ола, Горно-Алтайск, Брянск, Вологда, Владимир, Владивосток, Благовещенск, Белгород, Барнаул, Астрахань, Архангельск, Ангарск, Абакан
http://ооостальмаш.рф
Сталь листовая ГОСТ 19281-89. ГОСТ 19903-74. ГОСТ 17066-94. ГОСТ 5520-79. Наличие.
(продукция новая, сертифицированная, производим резку газом)
Наличие меняется ежедневно, уточняйте по телефонам:
(343) 268-7815 | (950) 208-1282 или пишите на e-mail: [email protected]
ЧАСЫ РАБОТЫ: Пн – Пт: с 06:00 до 16:00, время Московское, во внерабочее время отправляйте запрос на E-mail: [email protected]
Лист 2.0*1250*2500мм, производство ПАО “Северсталь”, сталь 09Г2С – 8.488 т;
Лист 2.5*1250*2500мм, производство ПАО “Северсталь”, сталь 09Г2С – 16.975 т;
Лист 3.0*1250*2500мм, производство ПАО “Северсталь”, сталь 09Г2С – 12.641 т;
Лист 4.0*1250*2500мм, производство ПАО “Северсталь”, сталь 09Г2С-12 – 17.855 т;
Лист 6.0*1500*4000мм, производство ПАО “Челябинский металлургический комбинат”, сталь 09Г2С-15 – 0.277 т;
Лист 8.0*1500*1200мм, производство ПАО “Челябинский металлургический комбинат”, сталь 09Г2С-15 – 0.114 т;
Лист 12.0*2000*6000мм, производство ММК, сталь 09Г2С-12 – 6.822 т;
Лист 12.0*1500*5500мм, производство ММК, сталь 09Г2С-14 – 0.785 т;
Лист 12.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 17.695 т;
Лист 14.0*1500*6000мм, производство ММК, сталь 09Г2С-12 – 9.94 т;
Лист 14.0*1500*4800мм, производство ММК, сталь 09Г2С-12 – 0.79 т;
Лист 14.0*2000*6000мм, производство ММК, сталь 09Г2С-12 – 13.27 т;
Лист 16.0*2000*6000мм, производство ММК, сталь 09Г2С-12 – 13.644 т;
Лист 16.0*2000*5740мм, производство ММК, сталь 09Г2С-12 – 1.447 т;
Лист 16.0*2200*2000мм, производство ММК, сталь 09Г2С-12 – 2.209 т;
Лист 16.0*2200*1690мм, производство ММК, сталь 09Г2С-12 – 0.465 т;
Лист 16.0*1500*950мм, производство ММК, сталь 09Г2С-14 – 0.171 т;
Лист 16.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 12.507 т;
Лист 18.0*2000*5510мм, производство ММК, сталь 09Г2С-12 – 1.564 т;
Лист 18.0*2000*6000мм, производство ММК, сталь 09Г2С-12 – 3.42 т;
Лист 18.0*2000*6000мм, производство ММК, сталь 09Г2С-12 – 11.97 т;
Лист 18.0*1500*3010мм, производство ММК, сталь 09Г2С-14 – 0.638 т;
Лист 18.0*2000*3500мм, производство ММК, сталь 09Г2С-14 – 0.987 т;
Лист 18.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 2.57 т;
Лист 20.0*2000*6000мм, производство ММК, сталь 09Г2С-12 – 7.6 т;
Лист 20.0*1500*6000мм, производство ММК, сталь 09Г2С-12 – 1.428 т;
Лист 20.0*2200*5690мм, производство ММК, сталь 09Г2С-14 – 1.978 т;
Лист 20.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 1.435 т;
Лист 20.0*2200*3150мм, производство ММК, сталь 09Г2С-14 – 1.094 т;
Лист 20.0*2000*4000мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-15 – 1.263 т;
Лист 20.0*2000*6000мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-15 – 7.6 т;
Лист 22.0*2000*1900мм, производство ММК, сталь 09Г2С-15 – 0.662 т;
Лист 22.0*2000*4510мм, производство ММК, сталь 09Г2С-15 – 1.565 т;
Лист 22.0*2000*6000мм, производство ММК, сталь 09Г2С-15 – 6.27 т;
Лист 24.0*2000*4390мм, производство ММК, сталь 09Г2С-14 – 1.649 т;
Лист 24.0*2000*8000мм, производство ММК, сталь 09Г2С-14 – 3.041 т;
Лист 24.0*2000*8000мм, производство ММК, сталь 09Г2С-14 – 3.041 т;
Лист 25.0*2000*3820мм, производство ММК, сталь 09Г2С-12 – 1.493 т;
Лист 25.0*2000*6000мм, производство ММК, сталь 09Г2С-12 – 11.875 т;
Лист 25.0*1500*3000мм, производство ММК, сталь 09Г2С-14 – 0.888 т;
Лист 25.0*1500*2010мм, производство ММК, сталь 09Г2С-14 – 0.582 т;
Лист 25.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 3.57 т;
Лист 25.0*2000*8000мм, производство ММК, сталь 09Г2С-14 – 12.672 т;
Лист 30.0*2000*1530мм, производство ММК, сталь 09Г2С-12 – 1.414 т;
Лист 30.0*2000*3020мм, производство ММК, сталь 09Г2С-12 – 1.413 т;
Лист 30.0*1500*2420мм, производство ММК, сталь 09Г2С-15 – 0.843 т;
Лист 30.0*1500*6000мм, производство ММК, сталь 09Г2С-15 – 2.142 т;
Лист 30.0*2000*1990мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-15 – 3.78 т;
Лист 30.0*1500*6000мм, производство ММК, сталь 09Г2С-15 – 2.142 т;
Лист 32.0*1500*3540мм, производство ММК, сталь 09Г2С-14 – 1.35 т;
Лист 32.0*1500*1120мм, производство ММК, сталь 09Г2С-14 – 0.408 т;
Лист 32.0*1500*1200мм, производство ММК, сталь 09Г2С-14 – 0.442 т;
Лист 34.0*2200*2570мм, производство ММК, сталь 09Г2С-14 – 1.502 т;
Лист 34.0*1500*5600мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 2.258 т;
Лист 34.0*1500*6000мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 2.427 т;
Лист 34.0*2200*1060мм, производство ММК, сталь 09Г2С-14 – 0.612 т;
Лист 36.0*2000*6000мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 3.42 т;
Лист 36.0*1500*2900мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 1.222 т;
Лист 36.0*2200*4020мм, производство ММК, сталь 09Г2С-14 – 2.517 т;
Лист 36.0*1500*6000мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 7.71 т;
Лист 36.0*2000*1470мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-15 – 0.831 т;
Лист 38.0*2000*5190мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 3.174 т;
Лист 40.0*2000*2400мм, производство ММК, сталь 09Г2С-12 – 1.513 т;
Лист 40.0*1500*1410мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 0.655 т;
Лист 40.0*2000*1310мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 0.807 т;
Лист 40.0*1500*6000мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 2.855 т;
Лист 40.0*2200*1170мм, производство ММК, сталь 09Г2С-14 – 0.81 т;
Лист 40.0*2200*6000мм, производство ММК, сталь 09Г2С-15 – 25.344 т;
Лист 55.0*1500*1460мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 0.917 т;
Лист 55.0*2200*8000мм, производство ММК, сталь 09Г2С-15 – 7.748 т;
Лист 55.0*2000*6000мм, производство ММК, сталь 09Г2С-15 – 5.289 т;
Лист 55.0*2200*8000мм, производство ММК, сталь 09Г2С-15 – 7.748 т;
Лист 55.0*2000*6000мм, производство ММК, сталь 09Г2С-15 – 5.289 т;
Лист 60.0*2200*2500мм, производство ММК, сталь 09Г2С-14 – 2.695 т;
Лист 60.0*1500*6000мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 4.356 т;
Лист 60.0*1500*5350мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 3.839 т;
Лист 60.0*2200*2500мм, производство ММК, сталь 09Г2С-14 – 0.1 т;
Лист 60.0*2200*8000мм, производство ММК, сталь 09Г2С-15 – 8.452 т;
Лист 60.0*2200*2430мм, производство ММК, сталь 09Г2С-15 – 2.502 т;
Лист 60.0*2000*8000мм, производство ММК, сталь 09Г2С-15 – 7.696 т;
Лист 65.0*2200*6000мм, производство ММК, сталь 09Г2С-14 – 13.834 т;
Лист 65.0*1500*1860мм, производство ММК, сталь 09Г2С-15 – 1.429 т;
Лист 65.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 9.53 т;
Лист 70.0*2000*1820мм, производство ММК, сталь 09Г2С-14 – 2.013 т;
Лист 70.0*2000*1310мм, производство ММК, сталь 09Г2С-15 – 1.455 т;
Лист 70.0*1500*2130мм, производство ММК, сталь 09Г2С-15 – 1.86 т;
Лист 70.0*1500*1970мм, производство ММК, сталь 09Г2С-15 – 1.648 т;
Лист 70.0*1500*6000мм, производство ММК, сталь 09Г2С-15 – 15.396 т;
Лист 70.0*2000*2020мм, производство ММК, сталь 09Г2С-15 – 2.237 т;
Лист 75.0*1500*1180мм, производство ММК, сталь 09Г2С-14 – 1.068 т;
Лист 75.0*1500*6000мм, производство ММК, сталь 09Г2С-15 – 10.996 т;
Лист 80.0*1500*120мм, производство ММК, сталь 09Г2С-14 – 0.12 т;
Лист 80.0*2000*3570мм, производство ММК, сталь 09Г2С-15 – 2.623 т;
Лист 80.0*1500*1090мм, производство ММК, сталь 09Г2С-15 – 1.043 т;
Лист 85.0*1500*6000мм, производство ММК, сталь 09Г2С-15 – 6.231 т;
Лист 90.0*1500*1500мм, производство ММК, сталь 09Г2С-12 – 1.62 т;
Лист 90.0*2000*1170мм, производство ММК, сталь 09Г2С-14 – 1.673 т;
Лист 90.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 3.628 т;
Лист 90.0*2000*1060мм, производство ММК, сталь 09Г2С-14 – 1.525 т;
Лист 90.0*1500*2630мм, производство ММК, сталь 09Г2С-14 – 2.836 т;
Лист 90.0*2000*6000мм, производство ММК, сталь 09Г2С-14 – 8.726 т;
Лист 90.0*2000*2050мм, производство ММК, сталь 09Г2С-15 – 2.906 т;
Лист 90.0*2200*6000мм, производство ММК, сталь 09Г2С-15 – 19.154 т;
Лист 95.0*2000*7590мм, производство ММК, сталь 09Г2С-12 – 11.498 т;
Лист 100.0*2000*940*160мм, производство ММК, сталь 09Г2С-14 – 0.12 т;
Лист 100.0*2000*1770*380мм, производство ММК, сталь 09Г2С-14 – 0.51 т;
Лист 100.0*2000*1300*160мм, производство ММК, сталь 09Г2С-14 – 0.17 т;
Лист 100.0*2000*6000мм, производство ММК, сталь 09Г2С-15 – 9.696 т;
Лист 100.0*2000*2030мм, производство ММК, сталь 09Г2С-15 – 3.232 т;
Лист 100.0*2200*5500мм, производство ММК, сталь 09Г2С-15 – 19.518 т;
Лист 100.0*2000*6000мм, производство ММК, сталь 09Г2С-15 – 9.696 т;
Лист 45.0*2000*6000мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 8.548 т;
Лист 45.0*2000*4000мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 2.841 т;
Лист 45.0*1500*2140мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 1.138 т;
Лист 45.0*1500*1310мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-14 – 0.68 т;
Лист 50.0*2000*5000мм, производство ММК, сталь 09Г2С-15 – 3.998 т;
Лист 50.0*1500*6000мм, производство ММК, сталь 09Г2С-15 – 14.512 т;
Лист 50.0*1500*900мм, производство ПАО “Ашинский метзавод”, сталь 09Г2С-15 – 0.515 т;
Лист 50.0*2000*2400мм, производство ММК, сталь 09Г2С-15 – 5.736 т;
Лист 50.0*2000*6000мм, производство ММК, сталь 09Г2С-15 – 4.808 т;
Лист 100.0*2000*4180мм, производство ММК, сталь 09Г2С-15 – 4.25 т;
Лист 105.0*1500*2480мм, производство ММК, сталь 09Г2С-14 – 3.216 т;
Лист 105.0*1500*4230мм, производство ММК, сталь 09Г2С-14 – 5.431 т;
Лист 105.0*2000*980мм, производство ММК, сталь 09Г2С-14 – 1.677 т;
Лист 105.0*2000*910мм, производство ММК, сталь 09Г2С-14 – 1.556 т;
Лист 110.0*2000*2570мм, производство ММК, сталь 09Г2С-14 – 4.605 т;
Лист 110.0*1500*5030мм, производство ММК, сталь 09Г2С-14 – 6.773 т;
Лист 110.0*2000*6000мм, производство ММК, сталь 09Г2С-15 – 31.866 т;
Лист 115.0*1500*1180мм, производство ММК, сталь 09Г2С-14 – 0.108 т;
Лист 115.0*2000*5000мм, производство ММК, сталь 09Г2С-14 – 9.379 т;
Лист 115.0*1500*1180мм, производство ММК, сталь 09Г2С-14 – 1.572 т;
Лист 115.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 8.516 т;
Лист 120.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 26.658 т;
Лист 120.0*2000*5000мм, производство ММК, сталь 09Г2С-14 – 19.574 т;
Лист 120.0*1500*1400мм, производство ММК, сталь 09Г2С-14 – 2.086 т;
Лист 120.0*2000*2550мм, производство ММК, сталь 09Г2С-14 – 1.936 т;
Лист 125.0*1500*3000мм, производство ММК, сталь 09Г2С-12 – 4.539 т;
Лист 125.0*2000*5000мм, производство ММК, сталь 09Г2С-14 – 20.39 т;
Лист 125.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 9.257 т;
Лист 130.0*2000*1330мм, производство ММК, сталь 09Г2С – 2.801 т;
Лист 130.0*2000*4500мм, производство ММК, сталь 09Г2С-14 – 19.1 т;
Лист 130.0*1500*2000мм, производство ММК, сталь 09Г2С-14 – 3.192 т;
Лист 130.0*1500*1050мм, производство ММК, сталь 09Г2С-14 – 1.694 т;
Лист 130.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 19.254 т;
Лист 130.0*2000*3990мм, производство ММК, сталь 09Г2С-15 – 8.348 т;
Лист 135.0*1500*1030мм, производство ММК, сталь 09Г2С-14 – 1.7 т;
Лист 135.0*2000*1420мм, производство ММК, сталь 09Г2С-14 – 2.911 т;
Лист 140.0*2000*1930мм, производство ММК, сталь 09Г2С-14 – 4.325 т;
Лист 140.0*1500*3790мм, производство ММК, сталь 09Г2С-15 – 6.512 т;
Лист 145.0*1500*2620мм, производство ММК, сталь 09Г2С-12 – 4.576 т;
Лист 145.0*1500*5500мм, производство ММК, сталь 09Г2С-14 – 9.849 т;
Лист 150.0*2000*1940мм, производство ММК, сталь 09Г2С-14 – 4.625 т;
Лист 155.0*1500*1510мм, производство ММК, сталь 09Г2С-14 – 2.936 т;
Лист 155.0*1500*6000мм, производство ММК, сталь 09Г2С-14 – 11.478 т;
Лист 160.0*1500*5000мм, производство ММК, сталь 09Г2С-12 – 9.728 т;
Лист 160.0*2000*1950мм, производство ММК, сталь 09Г2С-14 – 4.948 т;
Лист 160.0*1500*5000мм, производство ММК, сталь 09Г2С-14 – 19.772 т;
Лист 160.0*2000*1100мм, производство ММК, сталь 09Г2С-14 – 2.789 т;
Лист 160.0*2000*1560мм, производство ММК, сталь 09Г2С-14 – 3.901 т;
Лист 170.0*1600*1390мм, производство ПАО “Северсталь”, сталь 09Г2С-12 – 3.062 т;
Лист 170.0*2000*4000мм, производство ПАО “Северсталь”, сталь 09Г2С-12 – 10.796 т;
Лист 180.0*2000*2820мм, производство ПАО “Северсталь”, сталь 09Г2С-12 – 8.106 т;
Лист 180.0*1800*1150мм, производство ПАО “Северсталь”, сталь 09Г2С-12 – 2.932 т;
Лист 190.0*1800*4000мм, производство ПАО “Северсталь”, сталь 09Г2С – 10.867 т;
Лист 190.0*2000*3260мм, производство ПАО “Северсталь”, сталь 09Г2С-12 – 9.939 т;
Лист 200.0*1800*4000мм, производство ПАО “Северсталь”, сталь 09Г2С-12 – 11.648 т;
Лист 200.0*1800*1540мм, производство ПАО “Северсталь”, сталь 09Г2С-12 – 4.396 т;
Лист 200.0*2000*4000мм, производство ПАО “Северсталь”, сталь 09Г2С-12 – 12.915 т;
Наличие меняется ежедневно, уточняйте по телефонам:
(343) 268-7815 | (950) 208-1282 или пишите на e-mail: [email protected]
ЧАСЫ РАБОТЫ: Пн – Пт: с 06:00 до 16:00, время Московское, во внерабочее время отправляйте запрос на E-mail: [email protected]
yaruse.ru
