Марка стали 09Г2С характеристики, расшифровка, механические свойства, категории
Содержание
- 1 Аналоги и заменители
- 2 Вид поставки
- 3 Назначение
- 4 Расшифровка стали 09Г2С
- 5 Химический состав, % (ГОСТ 19281-2014)
- 6 Применение стали 09Г2С для корпусов, крышек, фланцев, мембран и узла затвора, изготовленных из проката, поковок (штамповок) (ГОСТ 33260-2015)
- 7 Применение стали 09Г2С для крепежных деталей арматуры (ГОСТ 33260-2015)
- 8 Максимально допустимые температуры применения стали 09Г2С в средах, содержащих аммиак
- 9 Максимально допустимая температура применения стали 09Г2С в водородосодержащих средах
- 10 Температура критических точек, °С
- 11 Предел текучести σ0,2 (ГОСТ 5520-79)
- 12 Механические свойства
- 13 Механические свойства при повышенных температурах
- 14 Механические свойства в зависимости от температуры отпуска
- 15 Ударная вязкость KCU
- 16 Категорийность стали 09Г2С
- 17 Технологические свойства
- 18 Узнать еще
Аналоги и заменители
Стали заменители:
- 09ГС,
- 09Г2ДТ,
- 09Г2Т,
- 10Г2С
Иностранные аналоги:
- TSt E 355 (1. 0566) — Германия DIN
- A590 AЗ, A 36-207 — Франция (AFNOR)
ВАЖНО!!! Возможность замены определяется в каждом конкретном случае после оценки и сравнения свойств сталей
Вид поставки
Сортовой прокат, в том числе фасонный: ГОСТ 19281—73, ГОСТ 2590-88, ГОСТ 2591-88, ГОСТ 8239-89, ГОСТ 8240-89.
Лист толстый ГОСТ 19281-89, ГОСТ 5520-79, ГОСТ 5521-93, ГОСТ 19903-74.
Лист тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74.
Полоса ГОСТ 103-76, ГОСТ 82—70.
Поковки и кованые заготовки ГОСТ 1133—71.
Назначение
Детали аппаратов и сосудов, работающие при температуре от -70°C до +475°C под давлением. В трубопроводах пара и горячей воды — детали, изготовленные из листа — до температуры 450°C, трубы — до температуры 425°C, в котлах — листовые детали, работающие при температуре до 450°C, во всех случаях без ограничения давления. Крепежные детали в котлах и трубопроводах используются до температуры 425°C и давлении до 10 Н/мм2.
Сталь марки 09Г2С должна испытываться на растяжение при повышенных температурах.
В результате таких испытаний предел текучести при 320 °С для листов из стали марки 09Г2С толщиной 60 мм и более должен быть не менее 18 кГ/мм2
Расшифровка стали 09Г2С
Двузначное число 09 обозначает примерное содержание углерода в стали в сотых долях процента, т.е. содержание углерода в стали приблизительно 0,09%.
Бука Г означает, что в стали содержится марганец в количестве около 2%.
Буква С означает, что в стали содержится кремний.
Химический состав, % (ГОСТ 19281-2014)
C, углерод | Mn, марганец | Si, кремний | P, фосфор | S, сера | Cr, хром | Ni, никель | Cu, медь | As, мышьяк | N, азот |
---|---|---|---|---|---|---|---|---|---|
0,12 | 1,3-1,7 | 0,5-0,8 | 0,035 | 0,040 | 0,30 | 0,30 | 0,30 | 0,08 | 0,008 |
Применение стали 09Г2С для корпусов, крышек, фланцев, мембран и узла затвора, изготовленных из проката, поковок (штамповок) (ГОСТ 33260-2015)
Марка стали | НД на поставку | Температура рабочей среды (стенки), °С | Дополнительные указания по применению |
Листы ГОСТ 5520, категории 7, 8, 9 в зависимости от температуры стенки | От -70 до 200 | Для сварных узлов арматуры, эксплуатируемой в макроклиматическом районе с холодным климатом | |
Категория 6 | От -40 до 200 | ||
Категории 3, 5 | От -30 до 200 | ||
Категория 12, 17 | От -40 до 475 | ||
Категория 15, 17 | От -70 до 475 | ||
Листы ГОСТ 19281, категория 3 | От -30 до 200 | ||
Категория 4 | От -40 до 200 | ||
Категория 12 | От -40 до 475 | ||
Категории 7, 15 | От -70 до 200 |
Применение стали 09Г2С для крепежных деталей арматуры (ГОСТ 33260-2015)
Марка стали, по ГОСТ 1759. 0 | Стандарт или технические условия на материал | Параметры применения | |||||
Болты, шпильки, винты | Гайки | Плоские шайбы | |||||
Темпера- тура среды, °С | Давление номи- нальное, МПа (кгс/см2) | Темпера- тура среды, °С | Давление номи- нальное, МПа (кгс/см2) | Темпера- тура среды, °С | Давление номи- нальное, МПа (кгс/см2) | ||
09Г2С | ГОСТ 19281 | От -70 до 425 | 16 (160) | От -70 до 425 | 16 (160) | От -70 до 450 | Не регламен- тируется |
Максимально допустимые температуры применения стали 09Г2С в средах, содержащих аммиак
Марка стали | Температура применения стали, °С при парциальном давлении аммиака, МПа (кгс/см2) | ||
Св. | Св. 2(20) до 5(50) | Св. 5(50) до 8(80) | |
09Г2С | 300 | 300 | 300 |
ПРИМЕЧАНИЕ
Условия применения установлены для скорости коррозии азотного слоя не более 0,5 мм/год.
Максимально допустимая температура применения стали 09Г2С в водородосодержащих средах
Марка стали | Температура применения стали, °С при парциальном давлении водорода, МПа (кгс/см2) | ||||||
1,5 (15) | 2,5 (25) | 5 (50) | 10 (100) | 20 (200) | 30 (300) | 40 (400) | |
09Г2С | 290 | 280 | 260 | 230 | 210 | 200 | 190 |
Температура критических точек, °С
Ac1 | Ac3 | Ar3 | Ar1 |
---|---|---|---|
725 | 860 | 780 | 625 |
Предел текучести σ
0,2 (ГОСТ 5520-79)σ0,2, МПа, при температуре испытаний, °C | |||||
250 | 300 | 350 | 400 | ||
225 | 195 | 175 | 155 |
Механические свойства
ГОСТ | Состояние поставки | Сечение, мм | σ0,2, МПа, | σв, МПа, | δ5 (δ4), % |
не менее | |||||
ГОСТ 19281-2014 | Сортовой и фасонный прокат | До 10 | 345 | 490 | 21 |
ГОСТ 19281-2014 | Лист и полоса (образцы поперечные) | От 10 до 20 вкл. | 325 | 470 | 21 |
Св. 20 до 32 вкл. | 305 | 460 | 21 | ||
Св. 32 до 60 вкл. | 285 | 450 | 21 | ||
Св. 60 до 80 вкл. | 275 | 440 | 21 | ||
Св. 80 до 160 вкл. | 265 | 430 | 21 | ||
ГОСТ 19281-2014 | Лист после закалки и отпуска(образцы поперечные) | От 10 до 32 вкл. | 365 | 490 | 19 |
От 32 до 60 вкл. | 315 | 450 | 21 | ||
ГОСТ 17066-94 | Лист горячекатанный | 2 — 3,9 | — | 490 | (21) |
Механические свойства при повышенных температурах
tисп., °C | σ0,2, МПа | σв, МПа | δ5, % | Ψ, % |
20 | 300 | 460 | 31 | 63 |
300 | 220 | 420 | 25 | 56 |
475 | 180 | 360 | 34 | 67 |
Примечание
. Нормализация при 930—950 °С.Механические свойства в зависимости от температуры отпуска
tотп., °C | σ0,2, МПа | σв, МПа | δ5, % | Ψ, % |
20 | 295 | 405 | 30 | 66 |
100 | 270 | 415 | 29 | 68 |
200 | 265 | 430 | — | — |
300 | 220 | 435 | — | — |
400 | 205 | 410 | 27 | 63 |
500 | 185 | 315 | — | 63 |
Ударная вязкость KCU
ГОСТ | Состояние поставки | Сечение, мм | KCU, Дж/см2, при температуре, °C | ||
---|---|---|---|---|---|
+20 | -40 | -70 | |||
ГОСТ 19281-89 | Сортовой и фасонный прокат | От 5 до 10 От 10 до 20 вкл. От 20 до 100 вкл. | 64 59 59 | 39 34 34 | 34 29 — |
Лист и полоса | От 5 до 10 От 10 до 160 вкл. | 64 59 | 39 34 | 34 29 | |
Лист после закалки и отпуска (образцы поперечные) | От 10 до 60 | — | 49 | 29 |
Категорийность стали 09Г2С
Технологические свойства
Температура ковки, °С: начала 1250, конца 850.
Свариваемость — сваривается без ограничений.
Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС.
Обрабатываемость резанием — Kv тв.спл = 1,0 и Kv б.ст = 1,6 в нормализованном, отпущенном состоянии при σв = 520 МПа.
Склонность к отпускной хрупкости — не склонна.
Флокеночувствительность — не чувствительна.
Сталь конструкционная низколегированная для сварных конструкций 09Г2С.
Сталь конструкционная низколегированная для сварных конструкций.
Что такое сталь 09Г2С?09Г2С- низколегированная сталь, так как в ней сумма химических элементов не превышает 2.5%, обозначение 09Г2С означает, что в стали содержится 0,09% углерода, “Г2”- не больше 2% марганца и “С”- мение 1% кремния. Сталь 09Г2С широко применяется при производстве труб и другого металлопроката.
Характеристика материала 09Г2С
Марка: | 09Г2С |
Заменитель: | 09Г2, 09Г2ДТ, 09Г2Т,10Г2С |
Классификация: | Сталь конструкционная низколегированная для сварных конструкций |
Применение: | различные детали и элементы сварных металлоконструкций, работающих при температуре от —70 до +425°С под давлением. |
Химический состав в % материала 09Г2С.
C | Si | Mn | Ni | S | P | Cr | N | Cu | As |
до 0. 12 | 0.5-0.8 | 1.3-1.7 | до 0.3 | до 0.04 | до 0.035 | до 0.3 | до 0.008 | до 0.3 | до 0.08 |
Температура критических точек материала 09Г2С.
Ac1=725, Ac3(Acm)=860, Ar3(Arcm)=780, Ar1=625 |
Механические свойства при Т=20oС материала 09Г2С.
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
– | мм | – | МПа | МПа | % | % | кДж / м2 | – |
Лист | 4 | 500 | 350 | 21 |
Физические свойства материала 09Г2С.
T | E 10-5 | a106 | l | r | C | R 109 |
Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
20 | ||||||
100 | 11.4 | |||||
12.2 | ||||||
300 | 12.6 | |||||
400 | 13.2 | |||||
500 | 13.8 |
Технологические свойства материала 09Г2С.
Свариваемость: | без ограничений. |
Флокеночувствительность: | не чувствительна. |
Склонность к отпускной хрупкости: | не склонна. |
Обозначения:
Механические свойства: | ||
sв | – Предел кратковременной прочности, [МПа] | |
sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] | |
d5 | – Относительное удлинение при разрыве, [ % ] | |
y | – Относительное сужение, [ % ] | |
KCU | – Ударная вязкость, [ кДж / м2] | |
HB | – Твердость по Бринеллю |
Физические свойства: | ||
T | – Температура, при которой получены данные свойства, [Град] | |
E | – Модуль упругости первого рода , [МПа] | |
a | – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град] | |
l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] | |
r | – Плотность материала , [кг/м3] | |
C | – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)] | |
R | – Удельное электросопротивление, [Ом·м] |
Свариваемость: | |
без ограничений | – сварка производится без подогрева и без последующей термообработки |
ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
Fe |
Зарубежные аналоги марки стали 09Г2С | ||
Германия | 13Mn6, 9MnSi5 | |
Япония | SB49 | |
Китай | 12Mn | |
Болгария | 09G2S | |
Венгрия | Vh3 | |
Румыния | 9SiMn16 |
Свойства и полезная информация: |
Удельный вес 09Г2С: 7,85 г/см 3 Температура критических точек: Ac1 = 725 , Ac3(Acm) = 860 , Ar3(Arcm) = 780 , Ar1 = 625 Свариваемость материала: без ограничений. Способы сварки: РДС, АДС под флюсом и и газовой защитой, ЭШС. Флокеночувствительность: не чувствительна. Склонность к отпускной хрупкости: не склонна. Температура ковки, °С: начала 1250, конца 850. Обрабатываемость резанием: в нормализованном отпущенном состоянии δB=520 МПа, Кυ б.ст=1,0 К υ тв. спл=1,6 Предел текучести σ0,2 МПа (по ГОСТ 5520-79 ) при разных температурах: 250 °С=225 МПа, 300 С=195 МПа, 350 С=175 МПа, 400 С=155 МПа |
Механические свойства стали 09Г2С при Т=20 o С | |||||
ГОСТ | Состояние поставки | Сечение, мм | σ0,2 (МПа) | σВ (МПа) | δ 5 (%) |
19281-73 | Сортовой и фасонный прокат | до 10 | 345 | 490 | 21 |
19282-73 | Листы и полосы (Образцы поперечные) | от 10 до 20 вкл. от 20 до 32 вкл. от 32 до 60 вкл. от 60 до 80 вкл. от 80 до 160 вкл. | 325 305 285 275 265 | 470 460 450 440 430 | 21 21 21 21 21 |
19282-73 | Листы после закалки, отпуска (Образцы поперечные) | от 10 до 32 вкл. от 32 до 60 вкл. | 365 315 | 490 450 | 19 21 |
17066-80 | Листы горячекатаные | 2-3,9 | 490 | 17 |
Ударная вязкость KCU (Дж/см 3 ) при низких температурах °С | |||||
ГОСТ | Состояние поставки | Сечение, мм | KCU при +20 | KCU при -40 | KCU при -40 |
19281-73 | Сортовой и фасонный прокат | от 5 до 10 от 10 до 20 вкл. от 20 до 100 вкл. | 64 59 59 | 39 34 34 | 34 29 – |
19282-73 | Листы и полосы | от 5 до 10 от 10 до 60 вкл. | 64 59 | 39 34 | 34 29 |
Листы после закалки, отпуска (Образцы поперечные) | от 10 до 60 вкл. | – | 49 | 29 |
Механические свойства 09Г2С при повышенных температурах | ||||
Темп. испытания, °С | σ0,2 (МПа) | σВ (МПа) | δ5 (%) | ψ (%) |
Нормализация 930-950 °С | ||||
20 | 300 | 460 | 31 | 63 |
300 | 220 | 420 | 25 | 56 |
475 | 180 | 360 | 34 | 67 |
Механические свойства в зависимости от темп. °С отпуска | ||||
Темп. отпуска, °С | σ0,2 (МПа) | σВ (МПа) | δ5 (%) | ψ (%) |
Листы толщиной 34 мм в состоянии поставки HB 112-127 (образцы поперечные) | ||||
20 | 295 | 405 | 30 | 66 |
100 | 270 | 415 | 29 | 68 |
200 | 265 | 430 | – | – |
300 | 220 | 435 | – | – |
400 | 205 | 410 | 27 | 63 |
500 | 185 | 315 | – | 63 |
Описание стали 09Г2С: Чаще всего прокат из данной марки стали используется для разнообразных строительных конструкций благодаря высокой механической прочности, что позволяет использовать более тонкие элементы чем при использовании других сталей. Устойчивость свойств в широком температурном диапазоне позволяет применять детали из этой марки в диапазоне температур от -70 до +450 С. Также легкая свариваемость позволяет изготавливать из листового проката этой марки сложные конструкции для химической, нефтяной, строительной, судостроительной и других отраслей. Применяя закалку и отпуск изготавливают качественную трубопроводную арматуру. Высокая механическая устойчивость к низким температурам также позволяет с успехом применять трубы из 09Г2С на севере страны.
Также марка широко используется для сварных конструкций. Сварка может производиться как без подогрева, так и с предварительным подогревом до 100-120 С. Так как углерода в стали мало, то сварка ее довольно проста, причем сталь не закаливается и не перегревается в процессе сварки, благодаря чему не происходит снижение пластических свойств или увеличение ее зернистости. К плюсам применения этой стали можно отнести также, что она не склонна к отпускной хрупкости и ее вязкость не снижается после отпуска. Вышеприведенными свойствами объясняется удобство использования 09Г2С от других сталей с большим содержанием углерода или присадок, которые хуже варятся и меняют свойства после термообработки. Для сварки 09Г2С можно применять любые электроды, предназначенные для низколегированных и малоуглеродистых сталей, например Э42А и Э50А. Если свариваются листы толщиной до 40 мм, то сварка производится без разделки кромок. При использовании многослойной сварки применяют каскадную сварку с током силой 40-50 Ампер на 1 мм электрода, чтобы предотвратить перегрев места сварки. После сварки рекомендуется прогреть изделие до 650 С, далее продержать при этой же температуре 1 час на каждые 25 мм толщины проката, после чего изделие охлаждают на воздухе или в горячей воде – благодаря этому в сваренном изделии повышается твердость шва и устраняются зоны напряженности.
Свойства стали 09Г2С: сталь 09Г2 после обработки на двухфазную структуру имеет повышенный предел выносливости; одновременно примерно в 3—3,5 раза увеличивается число циклов до разрушения в области малоцикловой усталости.
Упрочнение ДФМС(дфухфазные ферритно-мартенситные стали) создают участки мартенсита: каждый 1 % мартенситной составляющей в структуре повышает временное сопротивление разрыву примерно на 10 МПа независимо от прочности и геометрии мартенситной фазы. Разобщенность мелких участков мартенсита и высокая пластичность феррита значительно облегчают начальную пластическую деформацию. Характерный признак ферритно-мартенситных сталей — отсутствие на диаграмме растяжения плошадки текучести. При одинаковом значении общего ( δобщ) и равномерного ( δр) удлинения ДФМС обладают большей прочностью и более низким отношением σ0,2/ σв (0,4—0,6), чем обычные низколегированные стали. При этом сопротивление малым пластическим деформациям ( σ0,2) у ДФМС ниже, чем у сталей с ферритно-перлитной структурой.
При всех уровнях прочности все показатели технологической пластичности ДФМС ( σ0,2/ σв, δр, δобщ, вытяжка по Эриксену, прогиб, высота стаканчика и т. д.), кроме раздачи отверстия, превосходят аналогичные показатели обычных сталей.
Повышенная технологическая пластичность ДФМС позволяет применять их для листовой штамповки деталей достаточно сложной конфигурации, что является преимуществом этих сталей перед другими высокопрочными сталями.
Сопротивление коррозии ДФМС находится на уровне сопротивления коррозии сталей для глубокой вытяжки.
ДФМС удовлетворительно свариваются методом точечной сварки. Предел выносливости при знакопеременном изгибе составляет для сварного шва и основного металла ( σв = 550 МПа) соответственно 317 и 350 МПа, т. е. 50 и 60 % ов основного металла.
В случае применения ДФМС для деталей массивных сечений, когда необходимо обеспечить достаточную прокаливаемость, целесообразно использовать составы с повышенным содержанием марганца или с добавками хрома, бора и т. д.
Экономическая эффективность применения ДФМС, которые дороже низкоуглеродистых сталей, определяется экономией массы деталей (на 20—25%). Применение ДФМС в некоторых случаях позволяет исключить упрочняющую термическую обработку деталей, например высокопрочных крепежный изделий, получаемых методом холодной высадки.
Краткие обозначения: | ||||
σв | – временное сопротивление разрыву (предел прочности при растяжении), МПа | ε | – относительная осадка при появлении первой трещины, % | |
σ0,05 | – предел упругости, МПа | Jк | – предел прочности при кручении, максимальное касательное напряжение, МПа | |
σ0,2 | – предел текучести условный, МПа | σизг | – предел прочности при изгибе, МПа | |
δ5,δ4,δ10 | – относительное удлинение после разрыва, % | σ-1 | – предел выносливости при испытании на изгиб с симметричным циклом нагружения, МПа | |
σсж0,05 и σсж | – предел текучести при сжатии, МПа | J-1 | – предел выносливости при испытание на кручение с симметричным циклом нагружения, МПа | |
ν | – относительный сдвиг, % | n | – количество циклов нагружения | |
s в | – предел кратковременной прочности, МПа | R и ρ | – удельное электросопротивление, Ом·м | |
ψ | – относительное сужение, % | E | – модуль упругости нормальный, ГПа | |
KCU и KCV | – ударная вязкость, определенная на образце с концентраторами соответственно вида U и V, Дж/см 2 | T | – температура, при которой получены свойства, Град | |
s T | – предел пропорциональности (предел текучести для остаточной деформации), МПа | l и λ | – коэффициент теплопроводности (теплоемкость материала), Вт/(м·°С) | |
HB | – твердость по Бринеллю | C | – удельная теплоемкость материала (диапазон 20 o – T ), [Дж/(кг·град)] | |
HV | – твердость по Виккерсу | pn и r | – плотность кг/м 3 | |
HRCэ | – твердость по Роквеллу, шкала С | а | – коэффициент температурного (линейного) расширения (диапазон 20 o – T ), 1/°С | |
HRB | – твердость по Роквеллу, шкала В | σ t Т | – предел длительной прочности, МПа | |
HSD | – твердость по Шору | G | – модуль упругости при сдвиге кручением, ГПа |
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Сталь 09Г2С
Изделия из низколегированной конструкционной стали 09Г2С востребованы во многих отраслях производства, что подкрепляется широким предложением сортамента продукции этой марки. Благодаря своим физическим свойствам, сталь 09Г2С заслуженно заняла свою позицию на рынках современного спроса и предложений. Характеристики стали 09Г2С предоставляют возможность применять её в качестве основного материала при изготовлении деталей, которые предназначены для работы в температурном диапазоне рабочей среды от -70 ºС до + 425 ºС, что при проектировании изделий привлекает к себе внимание ещё большего числа конструкторов.
Химический состав стали 09Г2С
Перед тем, как перейти к подробному рассмотрению химического состава, нужно понять, что означает расшифровка стали 09Г2С. Буквы «С» и «Г» сообщают о том, что в составе сплава имеется марганец и кремний. Но в каком количестве? Давайте разберёмся.
Первая цифра, стоящая в начале названия марки, сообщает о количестве углерода, содержащегося в сплаве, и отображаемая в сотых долях. Соответственно, процент углерода в сплаве 09Г2С составляет примерно 0,09. Следующие цифры показывают содержание легирующих элементов: марганца в этом сплаве содержится около 2% и менее 1% кремния.
Химический состав стали 09Г2С
Помимо основных легирующих элементов, химический состав стали 09Г2С содержит в себе нижеследующие составляющие периодической таблицы:
Хим.элемент | Содержание в стали, % |
C | Менее 0,12 |
Si | 0,5…0,8 |
Mn | 1,3…1,7 |
Ni | Менее 0.3 |
S | Менее 0.035 |
P | Менее 0.03 |
Cr | Менее 0.3 |
V | Менее 0.12 |
N | Менее 0.008 |
Cu | Менее 0.3 |
As | Менее 0.08 |
Суммарное количество легирующих компонентов в низколегированных сплавах не превышает значения 2,5%. Удельный вес стали 09Г2С равен 7850 кг/м 3 , но нужно заметить, что плотность стали непостоянна и может иметь небольшой разброс значений, которые находятся в прямой зависимости от количества легирующих элементов. Но в любом случае, относительно небольшой вес готового изделия, в котором при изготовлении деталей прибегли к использованию стали этой марки, имеет большое преимущество по сравнению с другими более тяжеловесными сплавами.
Физические свойства
Конструкционная сталь 09Г2С обладает высокой способностью сохранять свои характеристики при работе под давлением в широком температурном интервале, долговечна, устойчива к нагрузкам с переменным вектором силы, а также подвергается термической обработке, которая оказывает значительное влияние на показатели механических показателей.
Коэффициент линейного расширения (КЛР), который описывает способность сплавов сохранять свой объём при увеличении температуры при постоянном показателе давления, изменяется всего на 2,4×10-6 единицы при изменении температуры со 100 ºС до 500 ºС (1,14×10-5 при 100 ºС против 1,38×10-5 при 500 ºС). Наглядное описание характеристик линейного расширения приведено ниже:
Температура апробирования, ºС | 100 | 200 | 300 | 400 | 500 |
Значение КЛР, 10-5 1/ ºС | 1,14 | 1,22 | 1,26 | 1,32 | 1,38 |
Несмотря на то, что сталь 09Г2С является низколегированной, она не проявляет такое свойство, как флокеночувствительность. Малое присутствие углерода в сплаве обеспечивает удовлетворительный показатель свариваемости деталей из стали этой марки. Нужно отметить, что высокое содержание углерода в сплавах при его выгорании приводит к возникновению дополнительных микропор, а также к образованию закалочной структуры, что отрицательно сказывается на качестве сварного шва, а в стали 09Г2С этого не наблюдается.
Изменение микроструктуры стали 09Г2С в зависимости от температуры
Сварка стали 09Г2С не требовательна к типу электродов и может проходить с использованием таких способов сварки, как ручная дуговая, электрошлаковая, автоматическая дуговая сварка под флюсом и с газовой защитой. Сплав марки 09Г2С не имеет ограничений по свариваемости материала, а детали из листового проката с сечением до 40 мм могут подвергаться сварке без предварительной разделки кромок. Детали, подготовленные к сварке, не нуждаются в дополнительной химической или термической обработке. Миграция легирующих элементов по всему сечению сварного шва обеспечивает его высокие прочностные характеристики и одновременно хорошие технические показатели ударной вязкости.
Для уменьшения признаков возникновения закалочной структуры, неизбежно формирующейся при сварке, сварное изделие следует подвергнуть высокотемпературному отпуску с температурой нагрева от 600 до 660 ºС. Охлаждение изделия должно быть медленным, с печью, что поможет избежать коробления его отдельных частей. Допускается не проводить термическую обработку деталей, прошедших сварку, и имеющих толщину поперечного сечения до 36 мм.
Механические свойства
Механические свойства стали 09Г2С описывают следующие характеристики для сортового и фасонного проката сечением до 10 мм:
Вид механических характеристик | Температура апробирования, ºС | Значение | ||
Временное сопротивление | Ϭ 0,2 , МПа | +20 (комнатная) | 345 | |
Предел прочности | Ϭ В , МПа | 490 | ||
Удлинение | δ 5 , % | 21 | ||
Ударная вязкость | КСU | 64 | ||
КСU -40 | -40 | 39 | ||
КСU -60 | -60 | 34 |
Для того, чтобы определить класс прочности (КП) испытываемого образца, следует обратиться к ГОСТу 19281-2014, в котором подробно показаны все ключевые характеристики, на которые следует опираться при проведении испытаний или оценке готового протокола на категорию прочности.
Стоит не забывать, что этот механический показатель напрямую зависит от химического набора соответствующих компонентов, и присутствие в большем процентном содержании какого-либо элемента может сыграть ключевую роль при формировании показателей прочности при обработке этой стали.
Механические свойства стали 09Г2С
В зависимости от класса прочности, изменяется и такой показатель механических характеристик, как твёрдость. Зависимость этих двух показателей прямая: чем выше категория прочности материала, тем выше и значение твёрдости. Обычно твёрдость низколегированных сплавов измеряется по методу Бринелля, и показатель твёрдости обозначается в единицах НВW, но в зависимости от требований, предъявляемых к изделию, и месту контроля (основной материал или материал сварного шва), может изменяться и метод измерения твёрдости. В таком случае, твердость материала может быть выражена в единицах по шкале Роквелла, Виккерса и т.д.
youtube.com/embed/AqSuQ6GPKf0?feature=oembed”>Режим термообработки стали назначается согласно критическим точкам:
Критическая точка | Ас1 | Ас3 | Аr3 | Аr1 |
ºС | 725 | 860 | 780 | 625 |
В зависимости от требуемых показателей механических свойств, назначается режим термической обработки. Нормализация и закалка стали 09Г2С проходит при высокотемпературном нагреве от 930 до 950 ºС. Зависимость мехсвойств от температурного режима отпуска приведена ниже:
Температура отпуска, °С | Предел текучести, δ0,2, Па | Предел прочности, δВ, Па | Удлинение, δ5, % | Относительное сужение, ψ, % |
20 | 295×106 | 405×106 | 30 | 66 |
100 | 270×106 | 415×106 | 29 | 68 |
200 | 265×106 | 430×106 | — | — |
300 | 220×106 | 435×106 | — | — |
400 | 205×106 | 410×106 | 27 | 63 |
500 | 185×106 | 315×106 | — | 63 |
Как следует из таблицы, чем выше температурный режим сопутствующего отпуска, тем ниже у сплава сопротивление разрыву.
Термическая обработка способствует образованию сплава с двухфазной структурой, дисперсность зерна которого и определяет основные показатели механических свойств материала.
Применение сплава
Высокая прочность материала, удовлетворительные показатели механических свойств в широком диапазоне температур, а также способность к изменению свойств сплава после проведения термической обработки, неизбежно приводит к тому, что детали и изделия из стали 09Г2С находят своё применение практически во всех сферах производства и машиностроения. Из стали 09Г2С изготавливаются строительные конструкции, трубы для транспортировки различных жидкостей (воды, нефти и др.) и газов, резервуары различного назначения, паровые котлы, нефтепромысловое оборудование и различные детали машин, в т. ч. сельскохозяйственного направления.
Богатый выбор различных сортаментов, разнообразие толщин приводят к тому, что к использованию этого сплава обращаются всё большее число производителей различных металлоизделий.
При механизированной сварке и в частном использовании находит своё применение и сварочная проволока марки 09Г2С. Такая проволока может иметь медное напыление, а может быть и вовсе без покрытия. Большим плюсом такой проволоки является относительно малое количество легирующих компонентов.
Производство стали 09Г2С
Основным сырьём при производстве марки стали 09Г2С служит чугун, который оптимизируют, повышая количество углерода и улучшая свойства сплава за счёт внедрения легирующих составляющих. В основе изготовления стали этой марки лежит ряд направлений:
- мартеновский;
- электротермический;
- конверторный.
Пример применения стали 09Г2С
Сталь 09Г2С проявляется отличным материалом при проектировании деталей и конструкций, которые будут работать в условиях низких температур, с одновременным сохранением своих высоких прочностных и пластичных характеристик, а низкие затраты при проведении монтажных работ, лишь в очередной раз подкрепляют позиции этой марки на рынке современного спроса и предложений.
Оценка статьи:
Загрузка…
Сохранить себе в:
Сталь 09Г2С | МСК
Главная » Марочник металлов » Конструкционные стали » Низколегированная » 09Г2С
Информация по наличию может быть не актуальной, актуальное наличие уточняйте у менеджера, или скачайте обновленный прайс
Прокат | Марка | Размер1 | Размер2 | Размер3 | Состояние | ГОСТ/ТУ | Наличие | Цена | Заказать | |
---|---|---|---|---|---|---|---|---|---|---|

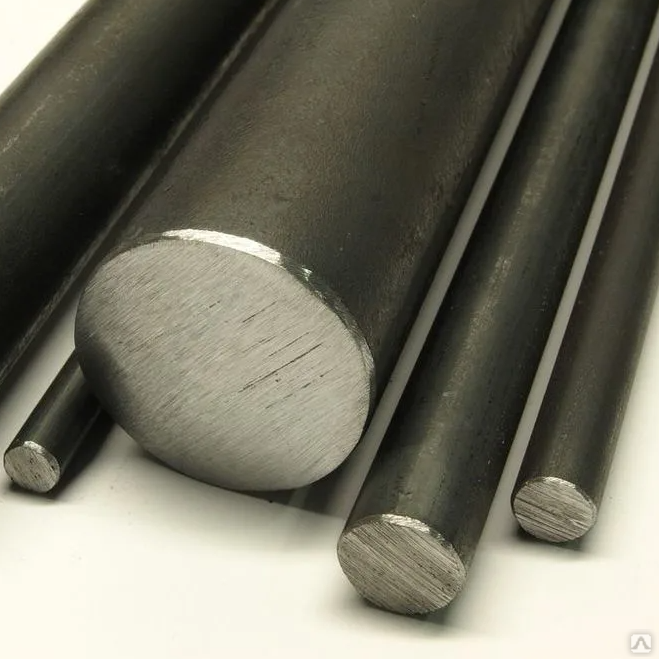

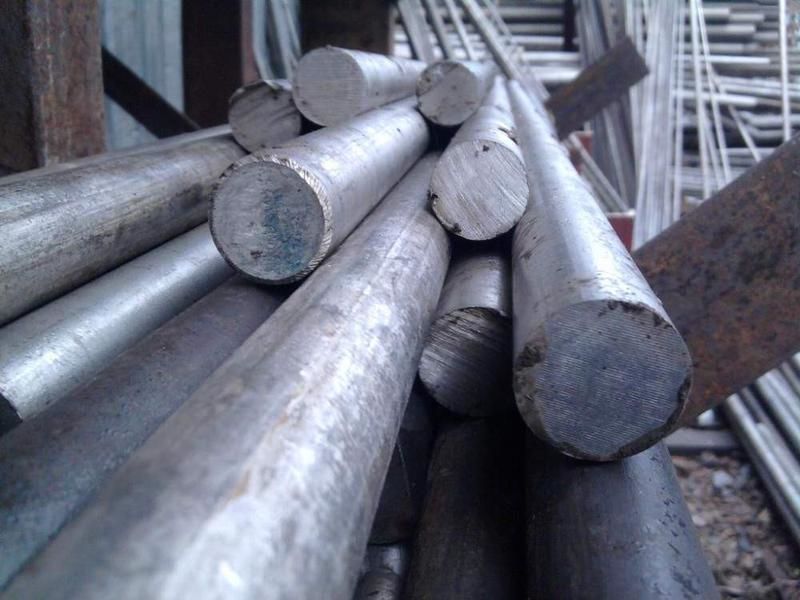

Круг | 09Г2С | 150 | 4. 98 | г/к | 19281-89,2590-89 | есть в наличии | по запросу | Узнать цену | ||
Круг | 09Г2С | 170 | 4.46 | г/к | 19281-89,2590-89 | есть в наличии | по запросу | Узнать цену | ||
Круг | 09Г2С | 230 | 2. 08 | есть в наличии | по запросу | Узнать цену | ||||
Круг | 09Г2С | 26 | 2.66 – 3.24 | г/к | 19281-89,2590-89 | есть в наличии | по запросу | Узнать цену | ||

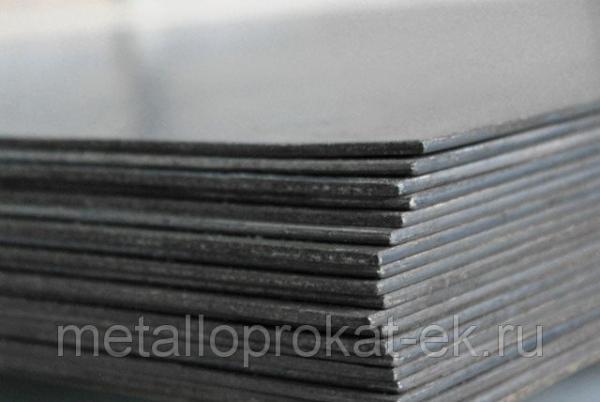

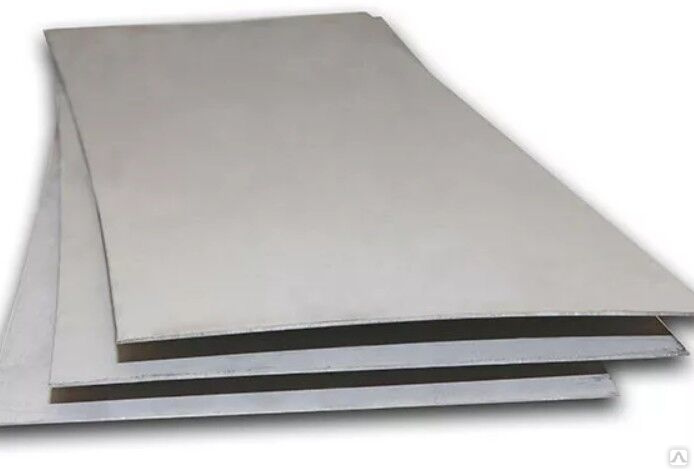

Лист | 09Г2С | 50 | 1500 | 5000 | г/к | 19281-2014. 19903-2015 | есть в наличии | по запросу | Узнать цену | |

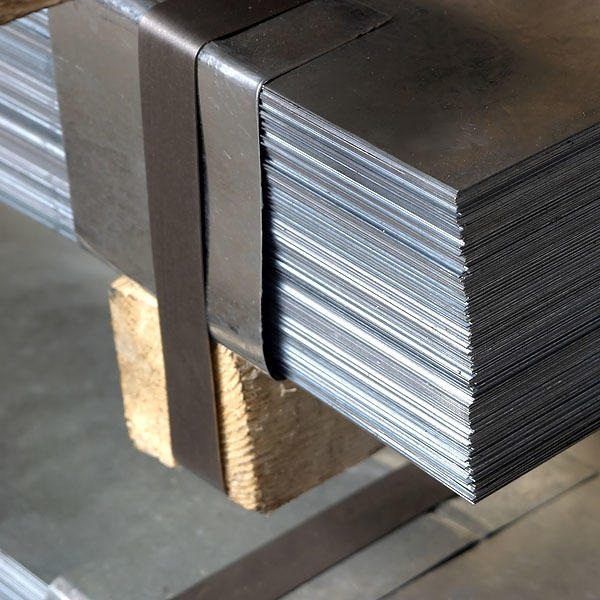

Лист г/к | 09Г2С | есть в наличии | по запросу | Узнать цену | ||||||

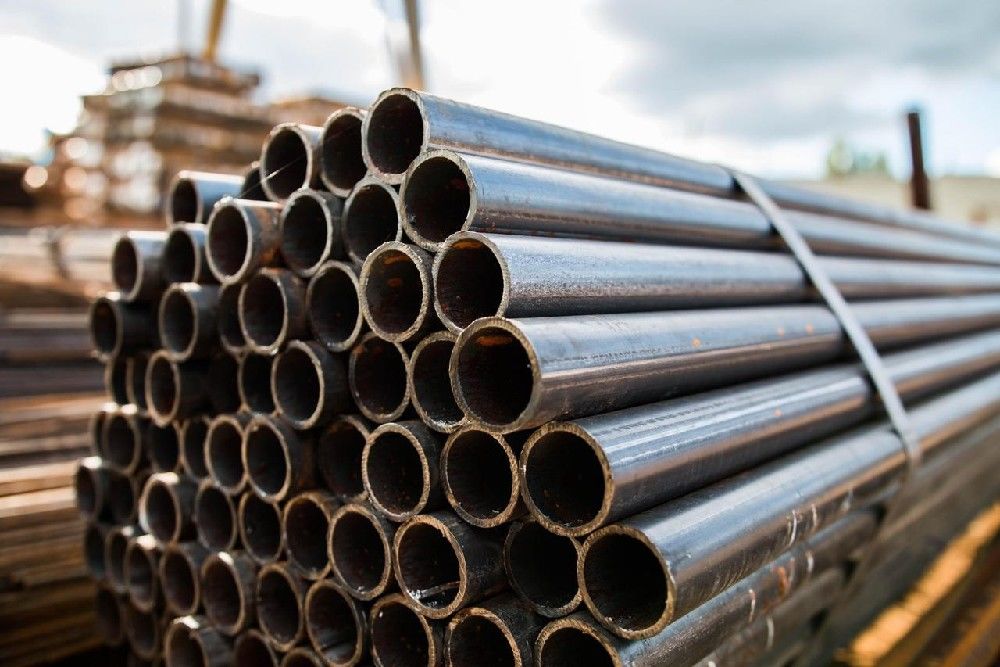

Труба | 09Г2С | 108 | 8 | есть в наличии | по запросу | Узнать цену |
Сталь 09Г2С: характеристики и применение
Сталь 09Г2С низколегированная конструкционная используется для изготовления труб, сварных конструкций, листового, фасонного проката. Объемное содержание железа в 09Г2С составляет не менее 45%. Марка относится к числу наиболее востребованных на рынке металлопроката.
Преимущества 09Г2С:
- эксплуатационная стойкость при широком рабочем температурном режиме:
- устойчивость к ударным нагрузкам;
- прочностная структура, сохранение пластичности.
Аналоги 09Г2С: 09Г2, 09Г2Т, 10Г2С, 09Г2ДТ.
Расшифровка 09Г2С:
- “09” – количественное содержание углерода;
- “Г” – марганец;
- “2” – содержание марганца в процентном отношении;
- “С” – кремний (<1%).
Купить сталь 09Г2С
Компания “МСК” зарекомендовал себя как надежного поставщика металлопроката на рынке России. Вы можете купить у нас сталь 09Г2С: трубы, круг в Москве, Санкт-Петербурге оптом или в розницу. Доставка осуществляется в любую точку страны при необходимости.
В наличии сталь 09Г2С
Оставить заявку
При отправке заявки незабудьте потребовать свежий прайс. Мы свяжемся с Вами в ближайшее время!
Марка 09Г2С. Сталь конструкционная низколегированная для сварных конструкций 09Г2С | Ленстальинвест
06ХГСЮ для изготовления деталей холодной пластической деформацией
08Г2С изготовление арматуры периодического профиля классов Ат600К (Ат-IVК), Ат800 (Ат-V),предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
09Г2Д Металлические конструкции вагоностроения
09Г2 Стойки ферм, верхние обвязки вагонов, хребтовые балки, двутавры и другие детали вагоностроения, детали экскаваторов, элементы сварных металлоконструкций и другие детали, работающие при температуре от —40 до +450 С.
09Г2СД Для сварных конструкций
10Г2Б Для сварных конструкций
10Г2БД Для сварных металлических конструкций.
06Г2СЮ для изготовления деталей холодной пластической деформацией
10Г2С1Д Для сварных конструкций
10Г2С1 Барабаны котлов, сосуды, работающие под давлением, и другие детали котлов, работающие при температурах до 450 град.
10ГС2 изготовление арматуры периодического профиля классов Ат600К (Ат-IVК), Ат800 (Ат-V), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
10ГТ изготовление арматуры класса Аc-II (Ас300), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
10Х2М1 в качестве основного слоя при изготовлении горячекатаных двухслойных коррозионностойких листов-
10ХНДП В строительстве и машиностроении для сварных конструкций.
10ХГСН1Д в качестве основного слоя при изготовлении горячекатаных двухслойных коррозионностойких листов-
12Г2Б Для сварных конструкций
10ХСНД (10ХСНД-Ш) Элементы сварных металлоконструкций и различные детали, к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от —70 до 450 °С,
12ГН2МФАЮ пролетные строения крупных мостов, напорные трубопроводы ГЭС, рабочее оборудование экскаваторов
12Г2СМФ пролетные строения железнодорожных мостов
12Х8 для производства бесшовных труб для нефтеперерабатывающей и нефтехимической промышленности.
12ГС Трубы паропроводные высокого давления- детали автомобилей, изготовляемые путем вытяжки, ковки, штамповки.
12ХГН2МФБАЮ для сварных конструкций ответственного назначения
14Г2АФ Металлоконструкции для промышленных зданий, подкрановые фермы для мостовых кранов.
14Г2 Для крупных листовых конструкций, работающих до температур —70°С.
14ХГС Электросварные трубы магистральных газопроводов высокого давления- сварные конструкции, листовые, клапанные конструктивные детали.
14Г2АФД Металлоконструкции мостов
15Г2АФД для сварных конструкций
15Г2АФДпс Ответственные сварные конструкции, в том числе северного исполнения.
15Г2СФ Для сварных конструкций
15ГС стационарные трубопроводы питательной воды котлов СВП, работающие при температуре 280 град.С
15Г2СФД Для сварных металлических конструкций в строительстве и машиностроении.
15ГФ Для листовых сварных конструкций вагоностроения
15ХСНД (15ХСНД-Ш) Элементы сварных металлоконструкций и различные детали, к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от —70 до 450°С
15ГФД Листовые сварные конструкции вагоностроения
16Г2АФ Металлоконструкции, сварные фермы для изделий машиностроения.
16ГС Детали и части паровых котлов и сосудов, работающих под давлением. Корпуса аппаратов, днища, фланцы и др. детали, работающие при температурах от-40 до +475 град. под давлением. Стационарные трубопроводы питательной воды котлов СВП, работающих при 280 град. и давлении 38 МПа.
17Г1С Сварные детали, работающие под давлением при температуре от —40 до +475 °С.
16Д (16Д-Ш) прокат, предназначенный для изготовления мостовых конструкций
16Г2АФД Для сварных конструкций
17ГС Корпуса аппаратов, днища, фланцы и другие сварные детали, работающие под давлением при температурах от —40 до +475 °С.
18Г2АФ для сварных конструкций
18Г2АФД для сварных конструкций
18Г2АФДпс Листовой прокат для элементов сварных конструкций
18Г2АФпс Листовой прокат для несущих элементов сварных конструкций, работающих при переменных нагрузках в интервале температур до —60 °С.
18Г2С арматура для армирования обычных и предварительно напряженных железобетонных конструкций- Серьги, звенья, пальцы, траверсы, детали сцепок вагонеток и др. детали, работающие от -40 до +450 град, арматура класса А-II(А300)
1Х2М1 для производства двухслойных листовых сталей и бесшовных труб для нефтеперерабатывающей и нефтехимической промышленности
20ГС изготовление арматуры периодического профиля классов Ат600 (Ат-IV), Ат800 (Ат-V), Ат1000 (Ат-VI), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
20ГС2 изготовление арматуры периодического профиля классов Ат800 (Ат-V), Ат1000 (Ат-VI), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
20ХГ2Т для изготовления арматуры периодического профиля класса А-IV (А600) диаметром от 10 до 32 мм.
20Х2Г2СР изготовление арматуры классов А-V(А800) и А-VI (А1000), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
20ХГ2Ц для изготовления арматуры периодического профиля класса А-IV (А600) диаметром от 10 до 32 мм.
20ХГС2 изготовление арматуры периодического профиля класса Ат1000К (Ат-VIК), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
22ГЮ Изготовление электросварных прямошовных труб диаметром от 10 до 530 мм, применяемых для трубопроводов и конструкций различного назначения.
22С для изготовления арматуры периодического профиля класса класса Ат800 (Ат-V), предназначенной для армирования железобетонных конструкций
22Х2Г2АЮ изготовление арматуры классов А-V(А800) и А-VI (А1000), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
22Х2Г2Р изготовление арматуры классов А-V(А800) и А-VI (А1000), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
23Х2Г2Ц изготовление арматуры класса А-V (А800), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
25Г2С для изготовления арматуры периодического профиля класса классов Ат600С (Ат-IVС), Ат800 (Ат-V), предназначенной для армирования железобетонных конструкций
25ГС для сварных конструкций
25С2Р изготовление арматуры периодического профиля классов Ат600К (Ат-IVК), Ат800 (Ат-V), Ат800К (Ат-VК), Ат1000 (Ат-VI),предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
27ГС изготовление арматуры периодического профиля класса Ат600С (Ат-IVС), предназначенной для армирования железобетонных конструкций
23Х2Г2Т изготовление арматуры класса А-V (А800), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
28С изготовление арматуры периодического профиля классов Ат600С (Ат-IVС), Ат800 (Ат-V), предназначенной для армирования железобетонных конструкций
30ХС2 изготовление арматуры периодического профиля класса Ат1200 (Ат-VII), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
32Г2Рпс изготовление арматуры класса А-III (А400), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
6Г2АФ для сварных конструкций
80С изготовление арматуры класса А-IV (А600), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций
35ГС для изготовления арматуры периодического профиля классов Ат600С (Ат-IVС), Ат800 (Ат-V), Ат800К (Ат-VК), предназначенной для армирования железобетонных конструкций
Сталь конструкционная низколегированная 09Г2С
Справочник металлопроката
Марка : | 09Г2С | |
Заменитель: | 09Г2, 09Г2ДТ, 09Г2Т,10Г2С | |
Классификация : | Сталь конструкционная низколегированная для сварных конструкций | |
Дополнение: | Сталь кремнемарганцовистая; По ГОСТ 27772-88 соответствует стали для строительных конструкций С345 | |
| ||
Применение: | Различные детали и элементы сварных металлоконструкций, работающих при температуре от —70 до +425°С под давлением. | |
Зарубежные аналоги: | Известны |
Химический состав в % материала 09Г2С ГОСТ 19281 – 89
C | Si | Mn | Ni | S | P | Cr | N | Cu | As |
до 0.12 | 0.5 – 0.8 | 1.3 – 1.7 | до 0.3 | до 0.04 | до 0.035 | до 0. 3 | до 0.008 | до 0.3 | до 0.08 |
Примечание: Также хим. состав указан в ГОСТ 5520 – 79, ГОСТ 19282-73 |
Температура критических точек материала 09Г2С.
Ac1 = 725 , Ac3(Acm) = 860 , Ar3(Arcm) = 780 , Ar1 = 625 |
Технологические свойства материала 09Г2С .
Свариваемость: | без ограничений. |
Флокеночувствительность: | не чувствительна. |
Склонность к отпускной хрупкости: | не склонна. |
Механические свойства при Т=20oС материала 09Г2С .
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
– | мм | – | МПа | МПа | % | % | кДж / м2 | – |
Лист, ГОСТ 5520-79 | 430-490 | 265-345 | 21 | 590-640 | ||||
Трубы, ГОСТ 10705-80 | 490 | 343 | 20 |
Физические свойства материала 09Г2С .
T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
20 | ||||||
100 | 11.4 | |||||
200 | 12. 2 | |||||
300 | 12.6 | |||||
400 | 13.2 | |||||
500 | 13.8 | |||||
T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
Зарубежные аналоги материала 09Г2С
Германия | Япония | Китай | Болгария | Венгрия | Румыния | |||
DIN,WNr | JIS | GB | BDS | MSZ | STAS | |||
|
|
Обозначения:
Механические свойства : | |
sв | – Предел кратковременной прочности , [МПа] |
sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | – Относительное удлинение при разрыве , [ % ] |
y | – Относительное сужение , [ % ] |
KCU | – Ударная вязкость , [ кДж / м2] |
HB | – Твердость по Бринеллю , [МПа] |
Физические свойства : | |
T | – Температура, при которой получены данные свойства , [Град] |
E | – Модуль упругости первого рода , [МПа] |
a | – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град] |
l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
r | – Плотность материала , [кг/м3] |
C | – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)] |
R | – Удельное электросопротивление, [Ом·м] |
Свариваемость : | |
без ограничений | – сварка производится без подогрева и без последующей термообработки |
ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг
|
Лист сталь 09г2с – посмотреть в каталоге
Двутавр сталь 09г2с – посмотреть в каталоге
Труба сталь 09г2с – посмотреть в каталоге
Уголок сталь 09г2с – посмотреть в каталоге
Швеллер сталь 09г2с – посмотреть в каталоге
А также можно заказать по телефонам: (351) 725-34-00, (351) 725-42-40, (351)735-96-89
Сталь 09Г2С/Ауремо
ВСт6пс ВСт5сп ВСт3кп ВСт4кп ВСт6сп ВСт2кп вст4пс St0 ВСТ2ПС ВСт3пс ВСт5пс ВСт2сп ВСт3сп 18К 08пс 10 пс 15 тыс. 18кп 20пс 35 55 05кп 08У 15кп 20 (20А) 22К 40 58 (55ПП) 08 10 (Статья 10) 12К 15пс 20 тыс. 25 45 60 08кп 10кп 15 16К 20кп 30 50 0sV 60С2 60S2XA 50HFA 60С2А 60С2ХФА 65С2ВА 85 55HGR 65 70С3А 55С2 60G 60С2Н2А 65G 70 75 SHX15 Шх25СГ SHX4 А12 А20 А40Г А30 10ХНДП 14G2AF 15G2AFDps 17ГС 18G2AFps 09G2 10G2BD 10HSND 12ГС 15Г2СФД 16ГС 35ГС 14ХГС Сталь 15ХСНД 20ХГ2Ц 09Г2С 10Г2С1 14G2 16G2AF 17Г1С 25Г2С 10G2 14Х2ГМР 15HF 18Х2Н4МА 20G 20Х2Н4А 20HGR 20ХН2М (20ХНМ) 30G 30HGS 30ХН2МА 34ХН3М 35X 38Х2х4М 38ХА 38XMA 3Х3М3Ф 40X 40ХФА 45ХН 50G2 12ХН2 15X 20ХГСА 20ХН3А 25ХГСА 30ХГСА 30Хh3МФА 33HS 35ХН1М2ФА 38Х2НМ 40G 40Х2Н2МА 40XH 45G 45XN2MFA 50X 12ХН2А 18HGT 20ХГНР 20XN4FA 25HGT 30X 30ХГСН2А 30ХН3А 34ХН1М 35G 36Х2Н2МФА 38X2НМФ 38ХГН 38ХН3МА 40G2 40ХН2МА 45Г2 47ГТ 50XH 12Х2х5А 12ХН3А 15G 18Х2Н4ВА 20X 20XH 20ХНР 30HGT 30ХН3М2ФА 35Г2 35ХГСА 38Х2х3МА 38ХН3МФА 40ХС 45X 50G
Описание
Сталь 09Г2С
Сталь 09Г2С : марка сталей и сплавов. Ниже приведена систематизированная информация о назначении, химическом составе, видах припасов, заменителях, температурах критических точек, физико-механических, технологических и литейных свойствах для марки — Характеристики стали 09Г2С.
Общие сведения о стали 09Г2С
Марка-заменитель | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
сталь: 09Г2, 09Г2ДТ, 09Г2Т, 10Г2С. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Вид поставки | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Труба 09Г2с, лист 09Г2с, круг 09Г2с, балка 09Г2с, швеллер 09Г2с, уголок 09Г2с, сортовой прокат, в том числе фасонный: ГОСТ 19281-73, ГОСТ 17-79, ГОСТ 2590-251 8240−72. Лист толстолистовой ГОСТ 19282-73, ГОСТ 5520-79, ГОСТ 5521-76, ГОСТ 19903-74. Лист тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74. Полоса ГОСТ 103-76, ГОСТ 82-70. Поковки и кованые заготовки ГОСТ 1133-71. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Применение | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
различные детали и элементы сварных металлоконструкций, работающих при температуре от -70 до + 425 °С. из стали 09Г2С
Механические свойства стали 09Г2С
Механические свойства при повышенных температурах
Механические свойства в зависимости от температуры отпуска
Технологические свойства 09G2S Сталь
Ударная вязкость стали 09Г2СУдарная вязкость, KCU, Дж/см 2
Предел выносливости стали 09Г2С
Предел текучести стали 09Г2С
Физические свойства стали 09Г2С
Источник: оценка сталей и сплавов Источник: www. manual-steel.ru/09g2s.html GOST 19281 Grade 09G2S Cronge Steel Sweepless Tubes-FerropipeGOST 19281 Grade.ГОСТ 19281 Бесшовные трубы из углеродистой стали марки 09Г2С также известны как трубы и трубки из мягкой стали. ГОСТ 19281 Марка 09Трубы G2S – это недорогие трубы из низкоуглеродистой стали с максимальным содержанием углерода 0,12% и комбинацией 130-170% марганца, которые легко формуются и формуются. Эти трубы производятся в соответствии со спецификацией ГОСТ и коммерчески называются трубами cs или трубами ms. . Трубы из низкоуглеродистой стали не такие твердые, как трубы из высокоуглеродистой стали, хотя науглероживание может увеличить твердость их поверхности. ГОСТ 19281 Марка 09Г2С Свойства[социаллокер]
[/социальный замок]
Типы ГОСТ 19281 Марка 09Г2СТрубыТрубы бесшовные
Сварные трубы
ТрубыБесшовные трубы
Сварные трубы
Полые секцииТрубы
Трубки
Допуски на размеры по ГОСТ 19281 Марка 09Г2СДопуск на наружный диаметр/стенку
ПрямолинейностьМаксимальное отклонение от прямой линии составляет 1 мм при расчетной длине 1000 мм. ОвальностьМаксимальная овальность составляет 65% от допуска на общий наружный диаметр. Стандартные допуски по длине
Поставка Исполнение ГОСТ 19281 Марка 09Г2СКонцы трубВсе трубы поставляются с чистыми, прямоугольными концами. По запросу может быть выполнено удаление заусенцев и/или фасок. Поверхность трубыТрубы обычно поставляются без антикоррозионной обработки, но антикоррозионная обработка доступна и выполняется по запросу. Защита
Сертификат заводских испытаний
УпаковкаТрубы стандартно упаковываются стальными лентами в шестигранные связки с одним концом заподлицо. По запросу возможна сортировка по длине. Трубы также могут быть связаны по несколько штук. Вес комплекта корректируется по желанию заказчика. Каждый пучок содержит трубы только одной отливки/плавки. МаркировкаКаждая труба маркируется с указанием типа трубы, номера плавки, марки стали и размера. Информация повторяется по всей длине трубки. Другие маркировки, такие как штамповка, могут быть выполнены по запросу. Пачки также маркируются биркой, имеющей как буквенно-цифровую информацию, так и штрих-код. МаркировкаМатериал, поставляемый напрямую с нашего завода, маркируется в соответствии с автомобильным стандартом, т. е. с буквенно-цифровой информацией и штрих-кодом. Специфические данные клиента могут быть добавлены по запросу. . //www.ferropipe.com/material/gost-19281-grade-09g2s-carbon-steel-seamless-tubes.jpg» description=»Бесшовные трубы из углеродистой стали марки 09Г2С ГОСТ 19281 соответствуют требованиям ГОСТ 19281. известный поставщик труб ГОСТ 19281 в Мумбаи/Индия» бренд = «FerroPipE» производитель = «MSL, ISMT, JSL, JINDAL, TATA STEEL, BHUSHAN STEEL, SUMITOMO, TENARIS» модель = «трубы из углеродистой стали» best_rating =»5 ″ наихудший_рейтинг = «4» текущий_рейтинг = «4» avg_rating = «5» nb_reviews = «103» условие = «новый» наличие = «в наличии»] Стандарты размеров ГОСТ 19281 Марка 09G2SFEDERALWWP-404c аналогичен ASTM A-53, за исключением того, что государственный контроль и постоянная идентификационная маркировка электросварных и бесшовных изделий являются обязательными. Он охватывает черные и оцинкованные сварные и бесшовные трубы для отбортовки, гибки и намотки, а также для использования с пресной водой, нефтью, паром, воздухом и газом на берегу, а также для ограниченного количества применений на борту судна. Размеры от 1/8 дюйма до 24 дюймов. WWP-406c — это федеральная спецификация, сопоставимая с ASTM A-12088). Mills может подтвердить, что труба A-120 на складе дистрибьютора соответствует всем требованиям WWP-406c. А.В.В.А.C-200 охватывает черные сварные и бесшовные трубы, предназначенные для транспортировки воды, размером 6 дюймов и более. Спецификация предписывает давление гидростатических испытаний для размеров охватываемых труб. Требуются испытания на растяжение, сплющивание и изгиб. ASME
ANSI (ASME)
А.А.Р.
ГОСТ 19281 Марка 09Г2С распространяется на трубы стальные гладкие бесшовные. Бесшовные трубы Ferro Pipe изготавливаются в соответствии с вашими конкретными требованиями. Контролируемые модификации и корректировки вносятся в процесс изготовления труб для каждого заказа с учетом конечного использования и всех операций по отделке (включая термообработку), которые будут выполняться после того, как вы получите трубы. FerroPipE считается самым надежным поставщиком труб ГОСТ 19281 марки 09Г2С из Индии. Бесшовные трубы из углеродистой стали марки 09Г2С ГОСТ 19281 сертифицированы сертификатом заводских испытаний в соответствии с EN 10204, тип 3.1/3.2. Где 3.2 означает проверку на стадии производства независимыми инспекционными агентствами, такими как TUV, DNV, BVQS, LLOYDS и EIL. IBR, NACE MR 0175, NACE MR 0103, HIC, IGC, IMPACT применяются в качестве дополнительных требований к испытаниям для . ГОСТ 19281, класс 09Г2С , который может быть выполнен в одобренной государством лаборатории НАБЛ. ГОСТ 19281 Марка 09Г2С Трубы поставляются в лакированном состоянии для предотвращения образования ржавчины. ГОСТ 19281 Трубы марки 09Г2С используются в основном для автомобильной промышленности, внутренних и наружных архитектурных сооружений, водопроводов, газопроводов, нефтегазовой промышленности и т.д.0010 и продавцы труб , поставщики труб, экспортеры труб, импортеры, торговцы трубами , акционеры, индентор, производители труб , розничные торговцы, оптовики, дистрибьюторы труб , трейдеры, специализирующиеся на своевременной доставке грузов с помощью экспресс-доставки Курьерские услуги DHL, FedEx, UPS, TNT и т. д. в отдаленные места. Чтобы найти свое местоположение, выберите список стран и штатов: Выберите страну : Выберите состояние: Предыдущий слайд Следующий слайд
Китайский производитель бесшовных стальных труб, двутавровая балка, поставщик стальных полосБесшовные стальные трубыСвяжитесь сейчас Свяжитесь сейчас Свяжитесь сейчас Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Серия углеродистой сталиСвяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Свяжитесь сейчас Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Серия из нержавеющей сталиВидео Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Свяжитесь сейчас Горячие продажи продуктовСвяжитесь сейчас Видео Свяжитесь сейчас Свяжитесь сейчас Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Видео Свяжитесь сейчас Профиль компании{{ util. each(imageUrls, функция(imageUrl){}} {{ }) }} {{ если (изображениеUrls.length > 1){ }} {{ } }}
Компания Shandong Haoyan Metal Products Co. |
