1 б п – 1Б1П

alexxlab | 06.02.2020 | 0 | Разное

П 1 Б

П 1 Б Согласен
Политика конфиденциальности
Принимаю условия соглашения и даю своё согласие на обработку персональных данных и cookies.



Поиск по справочнику

Интересующий вас товар вы можете найти воспользовавшись поиском


Производится в соседнем с Вашим регионом

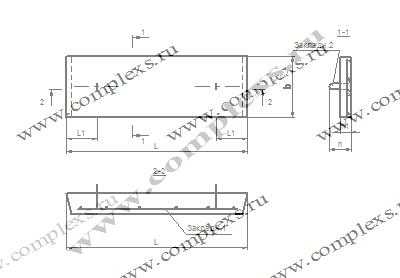

Характеристики:

  • Вес, кг:82
  • Высота h2, мм:70
  • Высота h, мм:140
  • ГОСТ, Серия:02.019 КЖИ. Нормали.
  • Геометрический объем, м.куб:0,065
  • Длина L1, мм:
    200
  • Длина L, мм:1180
  • Закладная 1:Сетка С1
  • Закладная 2:Петля П1
  • Кол-во закладных 1:1
  • Кол-во закладных 2:2
  • Марка бетона:М200
  • Обьем бетона, м.куб:0,039
  • Расход стали, кг:0,88
  • Ширина b, мм:395

Данное изделие выпускается по следующему стандарту: "02.019 КЖИ. Нормали."

По данному госту также производятся следующие продукты:

Идет обработка данных...

Сообщение отправленно!

В нашем разделе «Идея» вы можете поделиться своими полезными мыслями для улучшения нашей работы. Здесь можно посоветовать нам, каким образом мы могли бы улучшить сайт и упростить совместную работу. Раздел «Идея» не предназначен для заявок и заказов! Для этого существует «
Заявка On-line
» или перемещение товара в корзину.

www.complexs.ru

1Б1П Диод-пентод | Торговый Дом НовосибирскЭнергоКомплект







Диод-пентод


SRiRаPаPвых
0.62600

Назначение: детектирование и предварительное усиление напряжения низкой частоты.
Габаритный чертеж и схема соединений электродов с внешними
выходами лампы 1Б1П.
1 — катод (минус нити накала) и сетка третья;
2 — не подключен;
3 — анод диода;
4 — сетка вторая;
5 — анод пентода;
6 — сетка первая;

7 — катод (плюс нити накала).
Основные данные
Напряжение накала номинальное (постоянное) 1,2 В
Напряжение накала наибольшее (постоянное) 1,4 В
Напряжение накала наименьшее (постоянное) 0,95 В
Ток накала 60 ± 7 мА
Напряжение анода пентода номинальное (постоянное) 67,5 В
Напряжение анода пентода предельное (постоянное) 100 В
Ток анода пентода 1,6 ± 0,55 мА
Ток диода номинальный (прим 1) 25 мкА
Ток диода предельный 250 мкА
Ток эмиссии диода 0,5 мА
Напряжение сетки первой номинальное (постоянное) 0 В
Напряжение сетки первой предельное (постоянное) 0 В
Обратный ток сетки первой (прим 2) 0,5 мкА
Напряжение сетки второй номинальное (постоянное) 67,5 В
Напряжение сетки второй предельное (постоянное) 75 В
Ток сетки второй 0,35 мА
Крутизна характеристики 0,625 ± 0,145 мА/В
Напряжение выходное (прим 3) (действующее значение) 6 В
Сопротивление в цепи сетки первой предельное 1 МОм
Оформление- стеклянное миниатюрное
Масса 9 г
Прим 1. Анод диода соединен с положительным концом нити накала через резистор
сопротивлением 5,1 кОм; напряжение накала 1,2 В, напряжение остальных
электродов равно нулю.
Прим 2. При напряжении анода и сетки второй 90 В, напряжении сетки первой синус
2 В и сопротивлении в цепи сетки первой 0,5 МОм.
Прим 3. При напряжении источника питания анода и цепи второй 45 В,
сопротивлении в цепи анода 1 МОм, сопротивлении в цепи сетки второй 3,6 МОм,
емкости конденсатора, включенного между сеткой второй и катодом, 0,1 мкФ и
переменном напряжении сетки первой 0,2 В (действующее значение).
Источники:
1) Ю.Л. Голубев, Т.В. Жукова «Электровакуумные приборы», «Энергия», Москва,
1969, 296 стр.



www.sibcomplect.ru

П 1 Б по стандарту: Серия 3.017-1

Панели оград П 1 Б выступает узловым ограждающим элементом в строительстве заборов любой протяженности. Панель предназначена для возведения массивного, надежного и долговечного заграждения в краткие сроки. Изделие данного типа конструктивно выглядит как плита прямоугольного сечения с плоскими или рифлеными поверхностями и двумя ножками, которые закрепляются в стакане фундамента. Рифли выполняются различной формы и комбинации, чаще это ромбики или квадратики. Таким образом, создается прочное, эстетичное и не просматриваемое заграждение какой-либо территории.

Крепление плит между собой выполняется при помощи металлических скоб, получая единую бетонную ленту забора. Такой подход гарантирует, что на пути злоумышленников будет массивное и монолитное заграждение, которое точно станет отличным препятствием. Объекты повышенной безопасности ограждаются бетонным забором, обнесенным колючей лентой – егозой. Панели П 1 Б не могут быть использованы в качестве перекрытий для любых зданий, а также для дорожных покрытий любого назначения.

1. Варианты маркировки.

Панели оград П 1 Б маркируют по условиям стандарта – Серии 3.017-1. Регламент содержит основные требования и не ограничивает варианты написания обозначения панелей оград. Записи могут быть выполнены следующими вариантами:

1. П 1 Б;

2. П1Б;

3. П-1 Б;

4. П.1 Б.

2. Основная сфера использования.

Железобетонные панели П 1 Б применяют для получения качественных и очень прочных ограждений частных, индустриальных и прочих территорий, а также для возведения дополнительных заборов. Допускается строить небольшие калитки или ворота для пропуска людей и транспорта всевозможных габаритов. Элементы относятся к группе сборных изделий, поэтому сфера их применения достаточно широка. Строительство ограждающих конструкций может быть произведено не только на ровных поверхностях, но и уклонах.

Эксплуатация плит марки П 1 Б допускается на сухих, непучинистых и непросадочных грунтах. Если требуется обустроить забор на плывучих почвах, то выполняют песчаную засыпку, поверх которой монтируют панели оград. В зоне вечной мерзлоты и скалистых грунтах панели данного типа не применяются, так как установить фундамент в таких условиях невозможно. Допускается строительство заборов в местах с повышенной сейсмической активностью (не более 6 баллов по шкале Рихтера). Это стало возможным благодаря использованию бетона и стали в одном изделии. Плиты активно сопротивляются растягивающим и сжимающим усилиям. Оптимальная высота плиты 2,5 м. позволяет построить надежное ограждение.

3. Обозначение маркировки.

Плиты из железобетона П 1 Б маркируют по правилам стандарта Серии 3.017-1. В основном обозначении содержатся данные о типе изделия, особенности его внешнего вида и высоте конструкции. Буквенно-цифровая комбинация записывается в сокращенном виде, числа округляют и переводят в дециметры. Знаки наносят на торец панели черной несмываемой краской.

Характеристики П 1 Б:

1. П – плита заборная;

2. 1 – типоразмер;

3. Б – высота конструкции более 1,6 метров.

Длина = 3980;

Ширина = 120;

Высота = 1950;

Вес = 550;

Объем бетона = 0,22;

Геометрический объем = 0,9313.

4. Основные характеристики материалов.

Плиты П 1 Б изготавливают из смесей тяжелых бетонов высокого качества. Благодаря армированию изделий достигается проектная прочность. Усиление конструкции производится по схеме, закрепленной действующим стандартом. Для этого применяют стержневую арматуру класса стали А100, А200 и А300 по

ГОСТ 5781-82; плоские сетки, изготовленные контактной точечной сваркой из горячекатаной проволоки марки Вр-1. Закладные детали М1 и М2 (анкерные стержни) приваривают к продольным пруткам пространственного армирующего каркаса. Все металлические компоненты проходят обязательную обработку антикоррозионными, а бетонные поверхности – гидрофобными составами. Марка прочности – М300 и выше. Материал также отвечает требованиям значительной морозостойкости, так как допускается эксплуатация плит ограждения при окружающей температуре до -35 градусов, а также свойствам водонепроницаемости и трещиностойкости по условиям действующего стандарта.

5. Транспортировка и хранение.

Плиты железобетонные для оград П 1 Б транспортируют спецтранспортом. Укладку продукции производят в горизонтальное положение, между слоями прокладывают деревянные доски толщиной 3 см. Крупные партии поставляют по железной дороге или морю. Продукция при перевозке надежно фиксируется. Погрузка и разгрузка выполняется только при помощи спецтехники. Подъем изделий на высоту выполняется при помощи двух строповочных петель, при этом операция выполняется равномерно на обе стороны. Не допускается при этом сброс или навал. Хранят панели штабелями по 4-5 рядов или высотой не более 1,5 метров. Под опорные ребра укладывают подкладки. Это обеспечит сохранность плит.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

moscow.tdajbi.ru

П 1 Б по стандарту: Серия 3.017-1

Панели оград П 1 Б выступает узловым ограждающим элементом в строительстве заборов любой протяженности. Панель предназначена для возведения массивного, надежного и долговечного заграждения в краткие сроки. Изделие данного типа конструктивно выглядит как плита прямоугольного сечения с плоскими или рифлеными поверхностями и двумя ножками, которые закрепляются в стакане фундамента. Рифли выполняются различной формы и комбинации, чаще это ромбики или квадратики. Таким образом, создается прочное, эстетичное и не просматриваемое заграждение какой-либо территории.

Крепление плит между собой выполняется при помощи металлических скоб, получая единую бетонную ленту забора. Такой подход гарантирует, что на пути злоумышленников будет массивное и монолитное заграждение, которое точно станет отличным препятствием. Объекты повышенной безопасности ограждаются бетонным забором, обнесенным колючей лентой – егозой. Панели П 1 Б не могут быть использованы в качестве перекрытий для любых зданий, а также для дорожных покрытий любого назначения.

1. Варианты маркировки.

Панели оград П 1 Б маркируют по условиям стандарта – Серии 3.017-1. Регламент содержит основные требования и не ограничивает варианты написания обозначения панелей оград. Записи могут быть выполнены следующими вариантами:

1. П 1 Б;

2. П1Б;

3. П-1 Б;

4. П.1 Б.

2. Основная сфера использования.

Железобетонные панели П 1 Б применяют для получения качественных и очень прочных ограждений частных, индустриальных и прочих территорий, а также для возведения дополнительных заборов. Допускается строить небольшие калитки или ворота для пропуска людей и транспорта всевозможных габаритов. Элементы относятся к группе сборных изделий, поэтому сфера их применения достаточно широка. Строительство ограждающих конструкций может быть произведено не только на ровных поверхностях, но и уклонах.

Эксплуатация плит марки П 1 Б допускается на сухих, непучинистых и непросадочных грунтах. Если требуется обустроить забор на плывучих почвах, то выполняют песчаную засыпку, поверх которой монтируют панели оград. В зоне вечной мерзлоты и скалистых грунтах панели данного типа не применяются, так как установить фундамент в таких условиях невозможно. Допускается строительство заборов в местах с повышенной сейсмической активностью (не более 6 баллов по шкале Рихтера). Это стало возможным благодаря использованию бетона и стали в одном изделии. Плиты активно сопротивляются растягивающим и сжимающим усилиям. Оптимальная высота плиты 2,5 м. позволяет построить надежное ограждение.

3. Обозначение маркировки.

Плиты из железобетона П 1 Б маркируют по правилам стандарта Серии 3.017-1. В основном обозначении содержатся данные о типе изделия, особенности его внешнего вида и высоте конструкции. Буквенно-цифровая комбинация записывается в сокращенном виде, числа округляют и переводят в дециметры. Знаки наносят на торец панели черной несмываемой краской.

Характеристики П 1 Б:

1. П – плита заборная;

2. 1 – типоразмер;

3. Б – высота конструкции более 1,6 метров.

Длина = 3980;

Ширина = 120;

Высота = 1950;

Вес = 550;

Объем бетона = 0,22;

Геометрический объем = 0,9313.

4. Основные характеристики материалов.

Плиты П 1 Б изготавливают из смесей тяжелых бетонов высокого качества. Благодаря армированию изделий достигается проектная прочность. Усиление конструкции производится по схеме, закрепленной действующим стандартом. Для этого применяют стержневую арматуру класса стали А100, А200 и А300 по ГОСТ 5781-82; плоские сетки, изготовленные контактной точечной сваркой из горячекатаной проволоки марки Вр-1. Закладные детали М1 и М2 (анкерные стержни) приваривают к продольным пруткам пространственного армирующего каркаса. Все металлические компоненты проходят обязательную обработку антикоррозионными, а бетонные поверхности – гидрофобными составами. Марка прочности – М300 и выше. Материал также отвечает требованиям значительной морозостойкости, так как допускается эксплуатация плит ограждения при окружающей температуре до -35 градусов, а также свойствам водонепроницаемости и трещиностойкости по условиям действующего стандарта.

5. Транспортировка и хранение.

Плиты железобетонные для оград П 1 Б транспортируют спецтранспортом. Укладку продукции производят в горизонтальное положение, между слоями прокладывают деревянные доски толщиной 3 см. Крупные партии поставляют по железной дороге или морю. Продукция при перевозке надежно фиксируется. Погрузка и разгрузка выполняется только при помощи спецтехники. Подъем изделий на высоту выполняется при помощи двух строповочных петель, при этом операция выполняется равномерно на обе стороны. Не допускается при этом сброс или навал. Хранят панели штабелями по 4-5 рядов или высотой не более 1,5 метров. Под опорные ребра укладывают подкладки. Это обеспечит сохранность плит.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

kras.tdajbi.ru

П 1 Б по стандарту: Серия 3.017-1

Панели оград П 1 Б выступает узловым ограждающим элементом в строительстве заборов любой протяженности. Панель предназначена для возведения массивного, надежного и долговечного заграждения в краткие сроки. Изделие данного типа конструктивно выглядит как плита прямоугольного сечения с плоскими или рифлеными поверхностями и двумя ножками, которые закрепляются в стакане фундамента. Рифли выполняются различной формы и комбинации, чаще это ромбики или квадратики. Таким образом, создается прочное, эстетичное и не просматриваемое заграждение какой-либо территории.

Крепление плит между собой выполняется при помощи металлических скоб, получая единую бетонную ленту забора. Такой подход гарантирует, что на пути злоумышленников будет массивное и монолитное заграждение, которое точно станет отличным препятствием. Объекты повышенной безопасности ограждаются бетонным забором, обнесенным колючей лентой – егозой. Панели П 1 Б не могут быть использованы в качестве перекрытий для любых зданий, а также для дорожных покрытий любого назначения.

1. Варианты маркировки.

Панели оград П 1 Б маркируют по условиям стандарта – Серии 3.017-1. Регламент содержит основные требования и не ограничивает варианты написания обозначения панелей оград. Записи могут быть выполнены следующими вариантами:

1. П 1 Б;

2. П1Б;

3. П-1 Б;

4. П.1 Б.

2. Основная сфера использования.

Железобетонные панели П 1 Б применяют для получения качественных и очень прочных ограждений частных, индустриальных и прочих территорий, а также для возведения дополнительных заборов. Допускается строить небольшие калитки или ворота для пропуска людей и транспорта всевозможных габаритов. Элементы относятся к группе сборных изделий, поэтому сфера их применения достаточно широка. Строительство ограждающих конструкций может быть произведено не только на ровных поверхностях, но и уклонах.

Эксплуатация плит марки П 1 Б допускается на сухих, непучинистых и непросадочных грунтах. Если требуется обустроить забор на плывучих почвах, то выполняют песчаную засыпку, поверх которой монтируют панели оград. В зоне вечной мерзлоты и скалистых грунтах панели данного типа не применяются, так как установить фундамент в таких условиях невозможно. Допускается строительство заборов в местах с повышенной сейсмической активностью (не более 6 баллов по шкале Рихтера). Это стало возможным благодаря использованию бетона и стали в одном изделии. Плиты активно сопротивляются растягивающим и сжимающим усилиям. Оптимальная высота плиты 2,5 м. позволяет построить надежное ограждение.

3. Обозначение маркировки.

Плиты из железобетона П 1 Б маркируют по правилам стандарта Серии 3.017-1. В основном обозначении содержатся данные о типе изделия, особенности его внешнего вида и высоте конструкции. Буквенно-цифровая комбинация записывается в сокращенном виде, числа округляют и переводят в дециметры. Знаки наносят на торец панели черной несмываемой краской.

Характеристики П 1 Б:

1. П – плита заборная;

2. 1 – типоразмер;

3. Б – высота конструкции более 1,6 метров.

Длина = 3980;

Ширина = 120;

Высота = 1950;

Вес = 550;

Объем бетона = 0,22;

Геометрический объем = 0,9313.

4. Основные характеристики материалов.

Плиты П 1 Б изготавливают из смесей тяжелых бетонов высокого качества. Благодаря армированию изделий достигается проектная прочность. Усиление конструкции производится по схеме, закрепленной действующим стандартом. Для этого применяют стержневую арматуру класса стали А100, А200 и А300 по ГОСТ 5781-82; плоские сетки, изготовленные контактной точечной сваркой из горячекатаной проволоки марки Вр-1. Закладные детали М1 и М2 (анкерные стержни) приваривают к продольным пруткам пространственного армирующего каркаса. Все металлические компоненты проходят обязательную обработку антикоррозионными, а бетонные поверхности – гидрофобными составами. Марка прочности – М300 и выше. Материал также отвечает требованиям значительной морозостойкости, так как допускается эксплуатация плит ограждения при окружающей температуре до -35 градусов, а также свойствам водонепроницаемости и трещиностойкости по условиям действующего стандарта.

5. Транспортировка и хранение.

Плиты железобетонные для оград П 1 Б транспортируют спецтранспортом. Укладку продукции производят в горизонтальное положение, между слоями прокладывают деревянные доски толщиной 3 см. Крупные партии поставляют по железной дороге или морю. Продукция при перевозке надежно фиксируется. Погрузка и разгрузка выполняется только при помощи спецтехники. Подъем изделий на высоту выполняется при помощи двух строповочных петель, при этом операция выполняется равномерно на обе стороны. Не допускается при этом сброс или навал. Хранят панели штабелями по 4-5 рядов или высотой не более 1,5 метров. Под опорные ребра укладывают подкладки. Это обеспечит сохранность плит.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

tdajbi.ru

П 1 Б по стандарту: Серия 3.017-1

Панели оград П 1 Б выступает узловым ограждающим элементом в строительстве заборов любой протяженности. Панель предназначена для возведения массивного, надежного и долговечного заграждения в краткие сроки. Изделие данного типа конструктивно выглядит как плита прямоугольного сечения с плоскими или рифлеными поверхностями и двумя ножками, которые закрепляются в стакане фундамента. Рифли выполняются различной формы и комбинации, чаще это ромбики или квадратики. Таким образом, создается прочное, эстетичное и не просматриваемое заграждение какой-либо территории.

Крепление плит между собой выполняется при помощи металлических скоб, получая единую бетонную ленту забора. Такой подход гарантирует, что на пути злоумышленников будет массивное и монолитное заграждение, которое точно станет отличным препятствием. Объекты повышенной безопасности ограждаются бетонным забором, обнесенным колючей лентой – егозой. Панели П 1 Б не могут быть использованы в качестве перекрытий для любых зданий, а также для дорожных покрытий любого назначения.

1. Варианты маркировки.

Панели оград П 1 Б маркируют по условиям стандарта – Серии 3.017-1. Регламент содержит основные требования и не ограничивает варианты написания обозначения панелей оград. Записи могут быть выполнены следующими вариантами:

1. П 1 Б;

2. П1Б;

3. П-1 Б;

4. П.1 Б.

2. Основная сфера использования.

Железобетонные панели П 1 Б применяют для получения качественных и очень прочных ограждений частных, индустриальных и прочих территорий, а также для возведения дополнительных заборов. Допускается строить небольшие калитки или ворота для пропуска людей и транспорта всевозможных габаритов. Элементы относятся к группе сборных изделий, поэтому сфера их применения достаточно широка. Строительство ограждающих конструкций может быть произведено не только на ровных поверхностях, но и уклонах.

Эксплуатация плит марки П 1 Б допускается на сухих, непучинистых и непросадочных грунтах. Если требуется обустроить забор на плывучих почвах, то выполняют песчаную засыпку, поверх которой монтируют панели оград. В зоне вечной мерзлоты и скалистых грунтах панели данного типа не применяются, так как установить фундамент в таких условиях невозможно. Допускается строительство заборов в местах с повышенной сейсмической активностью (не более 6 баллов по шкале Рихтера). Это стало возможным благодаря использованию бетона и стали в одном изделии. Плиты активно сопротивляются растягивающим и сжимающим усилиям. Оптимальная высота плиты 2,5 м. позволяет построить надежное ограждение.

3. Обозначение маркировки.

Плиты из железобетона П 1 Б маркируют по правилам стандарта Серии 3.017-1. В основном обозначении содержатся данные о типе изделия, особенности его внешнего вида и высоте конструкции. Буквенно-цифровая комбинация записывается в сокращенном виде, числа округляют и переводят в дециметры. Знаки наносят на торец панели черной несмываемой краской.

Характеристики П 1 Б:

1. П – плита заборная;

2. 1 – типоразмер;

3. Б – высота конструкции более 1,6 метров.

Длина = 3980;

Ширина = 120;

Высота = 1950;

Вес = 550;

Объем бетона = 0,22;

Геометрический объем = 0,9313.

4. Основные характеристики материалов.

Плиты П 1 Б изготавливают из смесей тяжелых бетонов высокого качества. Благодаря армированию изделий достигается проектная прочность. Усиление конструкции производится по схеме, закрепленной действующим стандартом. Для этого применяют стержневую арматуру класса стали А100, А200 и А300 по ГОСТ 5781-82; плоские сетки, изготовленные контактной точечной сваркой из горячекатаной проволоки марки Вр-1. Закладные детали М1 и М2 (анкерные стержни) приваривают к продольным пруткам пространственного армирующего каркаса. Все металлические компоненты проходят обязательную обработку антикоррозионными, а бетонные поверхности – гидрофобными составами. Марка прочности – М300 и выше. Материал также отвечает требованиям значительной морозостойкости, так как допускается эксплуатация плит ограждения при окружающей температуре до -35 градусов, а также свойствам водонепроницаемости и трещиностойкости по условиям действующего стандарта.

5. Транспортировка и хранение.

Плиты железобетонные для оград П 1 Б транспортируют спецтранспортом. Укладку продукции производят в горизонтальное положение, между слоями прокладывают деревянные доски толщиной 3 см. Крупные партии поставляют по железной дороге или морю. Продукция при перевозке надежно фиксируется. Погрузка и разгрузка выполняется только при помощи спецтехники. Подъем изделий на высоту выполняется при помощи двух строповочных петель, при этом операция выполняется равномерно на обе стороны. Не допускается при этом сброс или навал. Хранят панели штабелями по 4-5 рядов или высотой не более 1,5 метров. Под опорные ребра укладывают подкладки. Это обеспечит сохранность плит.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

amur.tdajbi.ru

1Б1П | Отечественные | Приемно-усилительные


Основное назначение радиолампы 1Б1П — детектирование и предварительное усиление напряжения низкой частоты.

ОБЩИЕ ДАННЫЕ

 Катод
 оксидный прямого накала
 Напряжение накала
 1,2 В
 Ток накала
 60 мА
 Напряжение анода
 67,5 В
 Напряжение второй сетки
 67,5 В
 Напряжение первой сетки
 0В
 Высота наибольшая
 57 мм
 Диаметр наибольший 19 мм
 Число штырьков
 7
 Рабочее положение
любое

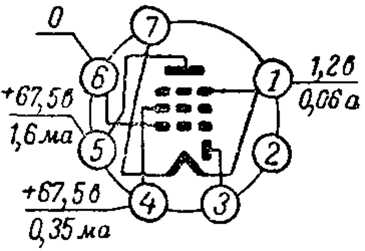

СХЕМА СОЕДИНЕНИЯ ЭЛЕКТРОДОВ ЛАМПЫ СО ШТЫРЬКАМИ

Минус батареи накала соединяется с первым штырьком. Плюс батареи накала соединяется с седьмым штырьком.

ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ РАДИОЛАМПЫ 1Б1П
Ток анода пентода
1,6 мА
Ток сетки второй
 0,35 мА
Крутизна характеристики
 0,625 мА/В
Крутизна  характеристики  при  напряжении накала 0,95 в
 не менее 0,38 мА/В
Обратный ток сетки первой1
не более 0,5 мкА
Ток диода2
не менее 25 мкА
Ток эмиссии диода
 не менее 0,5 мА
Напряжение выходное3
 не менее 6В
Долговечность
1 000 час
Критерии долговечности

крутизна характеристики
не менее 0,4 мА/В
ток эмиссии диода
 не менее 0,2 мА
1 При напряжении анода и сетки второй 90 В и напряжении сетки первой минус 2 В
2 Анод диода соединен с положительным концом нити накала через сопротивление 5000 Ом, напряжение накала 1,2 В, напряжение остальных электродов равно нулю.
3 При напряжении источника питания анода и сетки второй 45 В, сопротивлении в цепи анода 1 МОм, сопротивлении в цепи сетки второй 35 МОм, емкости конденсатора, включенного между сеткой второй и катодом, 0,1 мкФ и эффективном напряжении сетки первой 0,2 В. ПРЕДЕЛЬНО ДОПУСТИМЫЕ
ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ РАДИОЛАМПЫ 1Б1П
Наибольшее напряжение накала 1,4 В
Наименьшее напряжение накала 0,95 В
Наибольшее напряжение анода пентода 100 В
Наибольшее напряжение сетки второй 75 В
Наибольшее напряжение сетки первой 0 В
Наибольший ток катода 4 мА
Наибольший ток диода 250 мкА
Наибольшее  омическое   сопротивление  в цепи сетки первой 1 МОм


АНОДНЫЕ И СЕТОЧНО-АНОДНЫЕ  ХАРАКТЕРИСТИКИ РАДИОЛАМПЫ 1Б1П

-------анодные,    - - - -сеточно-анодные (по сетке второй).
Напряжение накала 1,2 В. Напряжение сетки второй 67,5 В.



АНОДНАЯ ХАРАКТЕРИСТИКА РАДИОЛАМПЫ 1Б1П
Напряжение накала 1,2 В

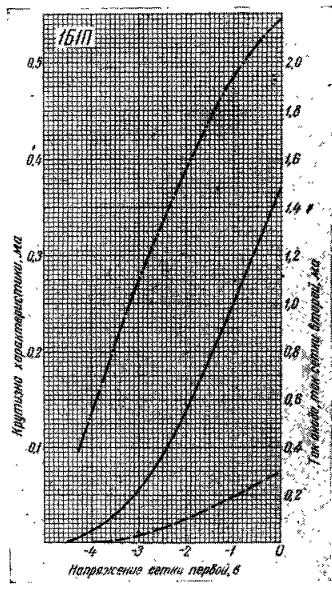

ХАРАКТЕРИСТИКИ РАДИОЛАМПЫ 1Б1П
______ анодно-сеточная,
_ _ _ _ _  сеточная,
_ . _ . _ . _ крутизны
Напряжение накала 1,2 В.      Напряжение анода 67,5 В
Напряжение сетки второй 67,5 В





radiovintage.ru
