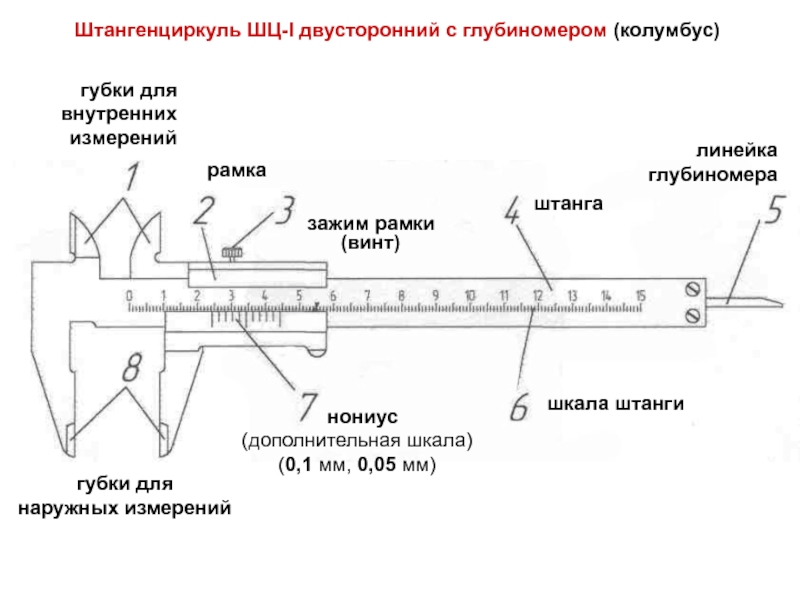

Штангенциркуль ШЦ-I двусторонний с глубиномером и устройством точной установки рамки. Паспорт
Содержание
- 1 Назначение.
- 2 Технические характеристики.
- 3 Условия эксплуатации.
- 4 Комплектность.
- 5 Устройство и принцип работы.
- 6 Указание мер безопасности.
- 7 Подготовка к работе.
- 8 Порядок работы и техническое обслуживание.
- 9 Правила хранения.
- 10 Методы и средства поверки.
- 11 Сведения о консервации.
- 12 Гарантийные обязательства.
Назначение.
Штангенциркуль ШЦ-I с двусторонним расположением губок с глубиномером и устройством точной установки рамки предназначен для измерения наружных и внутренних размеров, а также для измерения глубин. Применяется для измерений, не требующих высокой точности, абсолютным методом. Допускается оснащать штангенциркули приспособлениями или вспомогательными измерительными поверхностями для расширения функциональных возможностей (измерения высот, уступов и др.
). Наружные измерения производятся с помощью нижних губок, внутренние – с помощью “острых” губок, глубина – с помощью глубиномера.
Пример условного обозначения штангенциркуля типа I с диапазоном измерения 0-150 мм и значением отсчета по нониусу 0,1 мм, класса точности 1:
Штангенциркуль ШЦ-I-150-0,1-1
Технические характеристики.
Штангенциркули изготавливаются из углеродистой или нержавеющей стали, с дюймовой и метрической шкалой. Штангенциркули изготавливаются двух типов по виду стопорения: со стопорным винтом и курковым механизмом. Штангенциркули ШЦ-I по ISO 9002 изготавливаются из углеродистой с хромовым покрытием и нержавеющей стали, со значением отсчёта по нониусу 0,05 мм и 0,1 мм, 1 и 2 классов точности. Твёрдость измерительных поверхностей инструментальной и конструкционной стали не менее 51,5 HRC.
Технические характеристики приведены в таблице 1.
Таблица 1 — Технические характеристики штангенциркулей ШЦ-I
| Модель | Пределы измерения, мм | Цена деления нониуса, мм | Погрешность измерений, мм | Габариты, мм | Масса, кг | |
| I класс | II класс | |||||
| ШЦ-I-125-0,1 | 0-125 | 0,1 | ±0,05 | ±0,1 | 205×80×15 | 0,14 |
| ШЦ-I-125-0,02 | 0,02 | ±0,02 | — | 205×80×15 | 0,14 | |
| ШЦ-I-125-0,05 | 0,05 | ±0,05 | — | 205×80×15 | 0,14 | |
| ШЦ-I-150-0,1 | 0-150 | 0,1 | ±0,05 | ±0,1 | 235×80×15 | 0,17 |
| ШЦ-I-150-0,02 | 0,02 | ±0,02 | — | 235×80×15 | 0,17 | |
| ШЦ-I-150-0,05 | 0,05 | ±0,05 | — | 235×80×15 | 0,17 | |
| 0-200 | 0,1 | ±0,05 | ±0,1 | 285×95×15 | 0,41 | |
| ШЦ-I-200-0,02 | 0,02 | ±0,02 | — | 285×95×15 | 0,41 | |
| ШЦ-I-200-0,05 | 0,05 | ±0,05 | — | 285×95×15 | 0,41 | |
| ШЦ-I-250-0,1 | 0-250 | 0,1 | ±0,05 | ±0,1 | 335×110×15 | 0,55 |
| ШЦ-I-250-0,02 | 0,02 | ±0,02 | — | 335×110×15 | 0,55 | |
| ШЦ-I-250-0,05 | 0,05 | ±0,05 | — | 335×110×15 | 0,55 | |
Условия эксплуатации.
3.1. Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.
3.2. Относительная влажность воздуха не более 80% при температуре 25˚С.
3.3. Содержание в окружающей среде агрессивных газов и паров не допускается.
Комплектность.
В комплект прибора входят:
- штангенциркуль;
- футляр;
- паспорт.

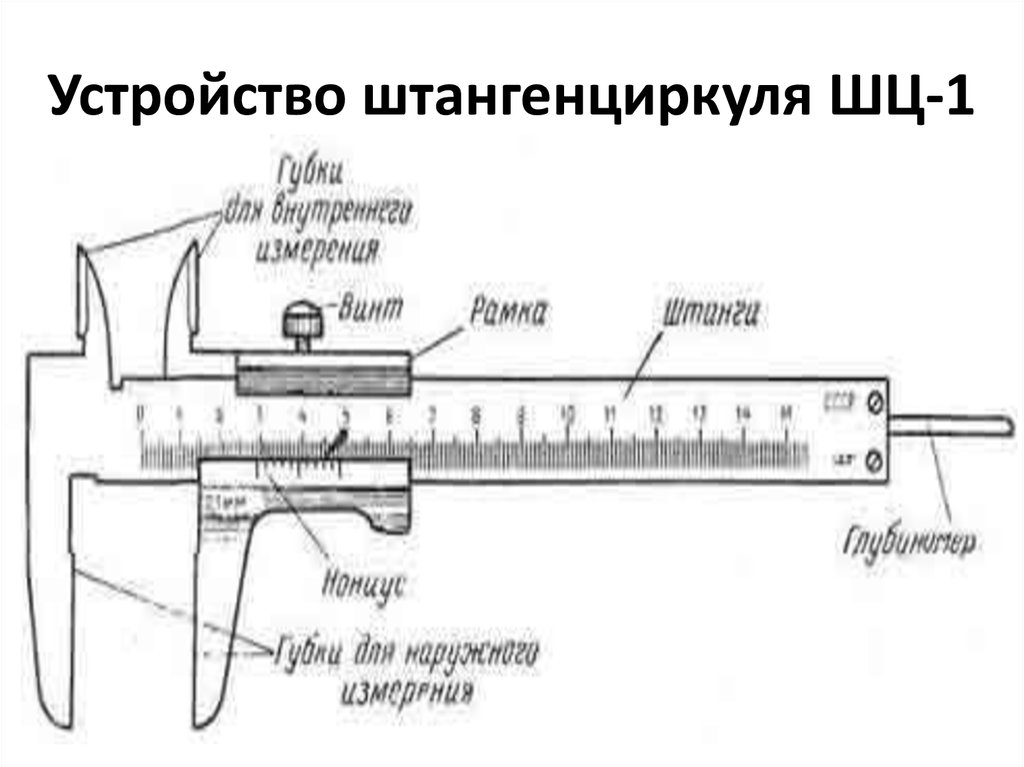

Устройство и принцип работы.
5.1. Штангенциркуль имеет две шкалы и микровинтовое устройство для тонкой регулировки рамки. Основная шкала нанесена на штанге с делениями через 1 мм, вторая шкала – на нониусе, который закреплен на рамке. Фиксация рамки производится при помощи стопорного винта. Плавное перемещение рамки обеспечивается пружиной, расположенной внутри рамки.
5.2. Наружные размеры измеряются при помощи нижних губок. Верхние губки применяются для измерения внутренних размеров. Для разметочных работ используются обе пары губок.
5.3. Отсчет размеров производится методом непосредственной оценки совпадения деления шкалы с делениями нониуса.

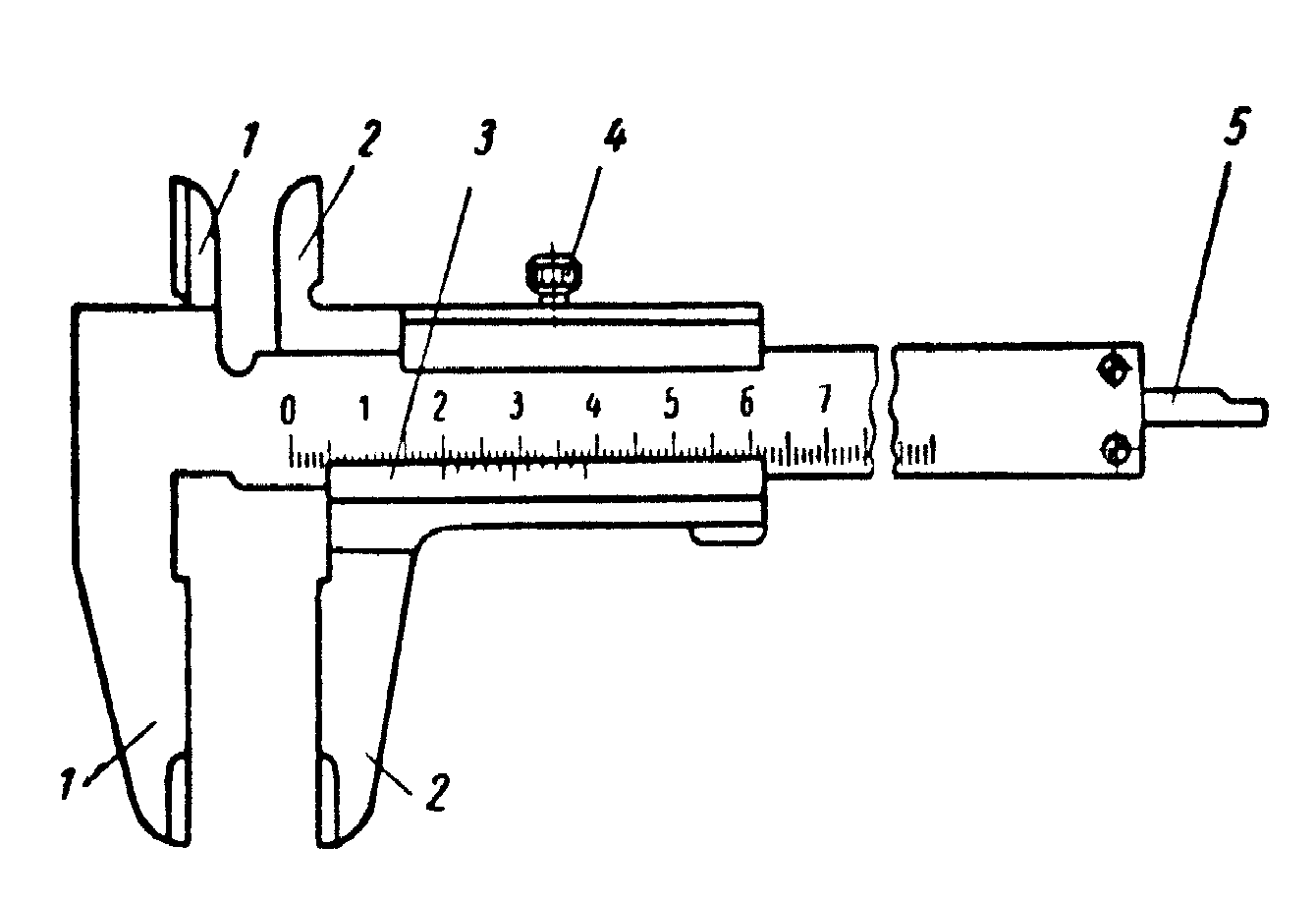

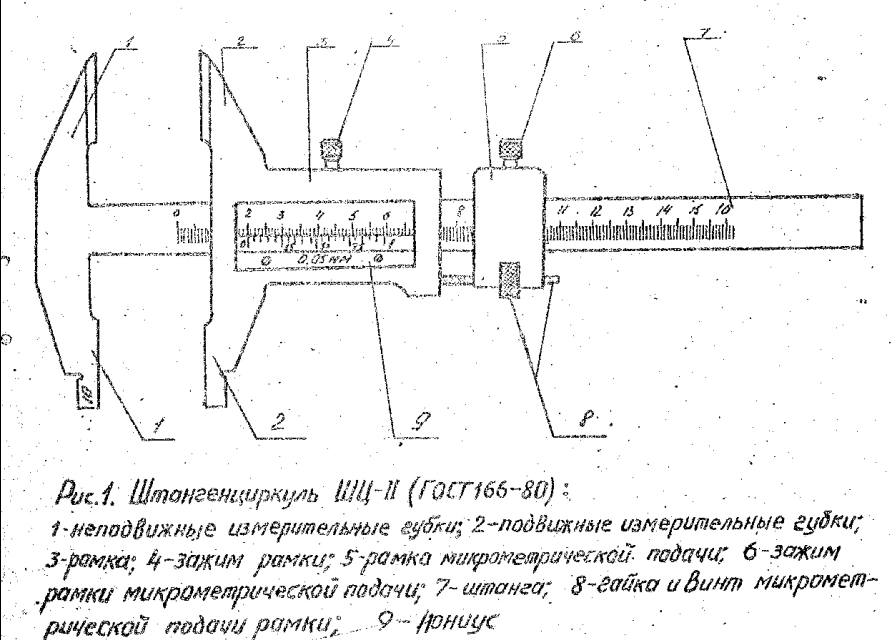

Рис.1. Схема измерения
5.4. Измерение с помощью штангенциркуля различных элементов конструкции (диаметров отверстия или вала, межцентрового расстояния, глубины отверстия и т.п.) проводят следующим образом: при отстопоренном винте 5 перемещают по штанге 1 нониус 6, приводят в соприкосновение с поверхностями измеряемых деталей измерительные поверхности штанги и нониуса 2 и 3 или соединенного с нониусом измерительного стержня 7. В этом положении необходимо застопорить рамку нониуса 6 винтом 5 и снять отсчет со шкалы прибора.
Указание мер безопасности.
Во избежание травматизма не проводить измерения на ходу станка, при движении режущего инструмента и при вращении измеряемой детали.
Подготовка к работе.
7.1. Ознакомиться перед началом работы с паспортом на штангенциркуль.
7.2. Протереть штангенциркуль, удалить смазку ветошью, смоченной в бензине (особенно тщательно с измерительных поверхностей), насухо протереть тканью.
7.3. Проверить установку нониуса на ноль. При необходимости совместить нулевые штрихи шкал и нониуса.
Порядок работы и техническое обслуживание.
8.1. В процессе работы и по окончании ее протирать штангенциркуль салфеткой, смоченной в водно-щелочном растворе СОЖ, а затем насухо чистой салфеткой.
8.2. По окончании работы нанести на поверхности штангенциркуля тонкий слой любого технического масла и поместить в футляр.
8.3. В процессе эксплуатации не допускать грубых ударов или падения во избежание изгибов штанги и других повреждений, царапин на измерительных поверхностях, трения измерительных поверхностей об контролируемую деталь.
Правила хранения.
9.1. Хранить штангенциркуль в футляре в сухом отапливаемом помещении при температуре воздуха от +5 до +40˚С и относительной влажности не более 80% при температуре +20˚С.
9.2. При длительном хранении изделия, во избежание возникновения коррозии помимо смазки штангенциркуля маслом, его необходимо завернуть в бумагу с водоотталкивающей пропиткой.
9.3. Воздух в помещении не должен содержать примесей агрессивных паров и газов.
Методы и средства поверки.
10.1. Поверка штангенциркуля должна производиться методами и средствами, указанными в ГОСТ 8113 и МИ 1384.
10.2. Межповерочный интервал устанавливается потребителем в зависимости от интенсивности эксплуатации штангенциркуля.
Сведения о консервации.
11.1. Штангенциркуль подвергнут консервации в соответствии требованиям ГОСТ 9014-76. Наименование и марка консерванта – масло консервационное К-17.
11.2. Срок хранения прибора без переконсервации – 2 года, при условии хранения в условиях по ГОСТ 15150-69.
Гарантийные обязательства.
Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем) прибора, при условии соблюдения потребителем правил хранения и эксплуатации прибора.
Вверх
Скачать технический паспорт бесплатно можно по ссылке ниже.
Формат: Doc.
Штангенциркуль ШЦ-1 двусторонний с глубиномером.
Паспорт
Пожалуйста, введите Ваш E-mail, чтобы получить ссылку для скачивания этого файла
Штангенциркуль ШЦ-III
Описание
Штангенциркуль ШЦ-III применяется для измерения внутренних и наружных размеров измеряемого предмета. Также есть возможность измерения глубины и уступа, находящихся в измеряемом объекте.
Конструкция штангенциркуля ШЦ-III
Штангенциркуль ШЦ-III состоит из нижних и верхних губок. Нижние губки предназначены для замера внешних и внутренних размеров предмета. Верхние губки используются для замера внешних размеров, глубины уступа, а также для нанесения разметки. В случае износа верхних губок, их можно заточить.
Состоит штангенциркуль из штанги, по которой передвигается подвижная рамка. Включает в себя несколько разновидностей с глубиной измерений до 6000 миллиметров и длиной губок до 300 миллиметров.
Штангенциркуль ШЦ-III можно эксплуатировать при температуре +10…+35 градусов и влажности не более 80%.
В комплект поставки входит 1 штангенциркуль, футляр для него и руководство по эксплуатации.
Характеристики
| Тип | Диапазон | Длина губок |
| ШЦ-ІІІ-450/100 (0,02) | 0-450мм | 100мм |
| ШЦ-ІІІ-500/100 (0,02) | 0-500мм | 100мм |
| ШЦ-ІІІ-1000/100 (0,02) | 0-1000мм | 100мм |
| ШЦ-ІІІ-1500/100 (0,02) | 0-1500мм | 100мм |
| ШЦ-ІІІ-2000/100 (0,02) | 0-2000мм | 100мм |
| ШЦ-ІІІ-500/150 (0,02) | 0-500мм | 150мм |
| ШЦ-ІІІ-1000/150 (0,02) | 0-1000мм | 150мм |
| ШЦ-ІІІ-1500/150 (0,02) | 0-1500мм | 150мм |
| ШЦ-ІІІ-2000/150 (0,02) | 0-2000мм | 150мм |
| ШЦ-ІІІ-500/200 (0,02) | 0-500мм | 200мм |
| ШЦ-ІІІ-1000/200 (0,02) | 0-1000мм | 200мм |
| ШЦ-ІІІ-1500/200 (0,02) | 0-1500мм | 200мм |
| ШЦ-ІІІ-2000/200 (0,02) | 0-2000мм | 200мм |
| ШЦ-ІІІ-2500/200 (0,02) | 0-2500мм | 200мм |
| ШЦ-ІІІ-3000/200 (0,02) | 0-3000мм | 200мм |
| ШЦ-ІІІ-4000/200 (0,02) | 0-4000мм | 200мм |
| ШЦ-ІІІ-500/250 (0,02) | 0-500мм | 250мм |
| ШЦ-ІІІ-1000/250 (0,02) | 0-1000мм | 250мм |
| ШЦ-ІІІ-1500/250 (0,02) | 0-1500мм | 250мм |
| ШЦ-ІІІ-2000/250 (0,02) | 0-2000мм | 250мм |
| ШЦ-ІІІ-2500/250 (0,02) | 0-2500мм | 250мм |
| ШЦ-ІІІ-3000/250 (0,02) | 0-3000мм | 250мм |
| ШЦ-ІІІ-4000/250 (0,02) | 0-4000мм | 250мм |
| ШЦ-ІІІ-5000/250 (0,02) | 0-5000мм | 250мм |
| ШЦ-ІІІ-6000/250 (0,02) | 0-6000мм | 250мм |
| ШЦ-ІІІ-500/300 (0,02) | 0-500мм | 300мм |
| ШЦ-ІІІ-1000/300 (0,02) | 0-1000мм | 300мм |
| ШЦ-ІІІ-1500/300 (0,02) | 0-1500мм | 300мм |
Shorr Штангенциркуль для измерения высоты колена – ВЕС И ИЗМЕРЕНИЕ, ООО | Ростомеры | Измерительные доски | Весы | Штангенциркули
340,00 $ – 3 300,00 $
- 80 см x 0,1 см
- Измерение левой или правой ноги
- Высококачественный суппорт из анодированного алюминия на уровне колена
- Плавно скользящий суппорт
- 340,00 $/шт.
- Скидка 5,00 $ на каждый суппорт при 4 или более суппортах
- 10,00 $ на каждый суппорт для 8 и более суппортов
- Дополнительная скидка при больших количествах
- FREE чехол для переноски
- Выберите вариант упаковки для экономичной доставки
Артикул: WM-KHC Категории: СУППОРТЫ, Высота до колена, СПЕЦИАЛЬНЫЕ
- ОПИСАНИЕ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- ГАРАНТИЯ
- ОТЗЫВЫ (0)
Штангенциркуль Шорра для измерения высоты колена — это высококачественный прочный измерительный инструмент, который обычно используется в качестве косвенного показателя роста у людей, которые не могут стоять самостоятельно, в том числе у пожилых людей.
Длинная трубка изготовлена из прочного анодированного алюминия. 1-дюймовый квадратный стержень из анодированного алюминия Shorr Knee-Height Caliper имеет плавно скользящий синтетический «рычаг». Черный синтетический ползунковый рычаг, который плавно скользит вверх и вниз по трубке, не изгибается для обеспечения точности. На 2 сторонах штангенциркуля есть измерительные ленты, чтобы можно было измерить либо левую, либо правую ногу. Штангенциркуль Shorr с высотой колена прост в использовании и легко читается, его размер 80 см x 0,1 см.
Каждый штангенциркуль Shorr с высотой колена поставляется с БЕСПЛАТНЫМ футляром для переноски ! Облегающий корпус, изготовленный из нейлона Cordura плотностью 1000 денье, очень прочный, устойчивый к атмосферным воздействиям и легкий, он защищает штангенциркуль, когда он не используется.
СОВЕТ : Всегда кладите штангенциркуль Shorr на высоту колена горизонтально или храните штангенциркуль в переносном футляре в вертикальном положении.
Свяжитесь с нами для получения оптовых скидок.
Клиенты по всему миру используют штангенциркуль Shorr для измерения высоты колена. Свяжитесь с нами, чтобы узнать стоимость международной доставки.
Вместимость : 80 см x 0,1 см
Характеристики : 1-дюймовый квадрат из анодированного алюминия, черные синтетические подвижные рычаги мягкий; регулируемый плечевой ремень
Продукт Вес : 2 фунта
Штангенциркули Shorr для высоты колена сделаны в США
Уход :
Влажно протрите чистой тканью и немедленно высушите. Если требуется «дезинфекция», используйте только чистящие средства, не содержащие спирта. Не мочите измерительную ленту.
Когда штангенциркуль не используется, храните его в футляре и кладите горизонтально или, если он стоит в вертикальном положении, поставьте штангенциркуль на пол.
Ограниченная гарантия производителя сроком на 1 год
Посмотреть Гарантия и возврат информация здесь Он состоит из неподвижной измерительной линейки и подвижной измерительной шкалы, расположенных параллельно друг другу и выраженных в миллиметрах и дюймах (верхняя неподвижная шкала).
На верхней и нижней кромке линейки есть рейка. Подвижная часть шкалы, на которой расположена нониусная шкала, скользит по рельсу. Эта шкала проходит через миллиметровую и дюймовую шкалы.

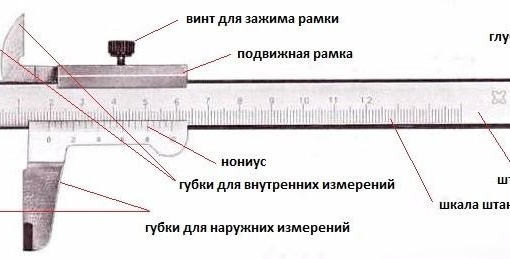

Штангенциркуль
Внешние размеры (a) измеряются с помощью пары больших измерительных губок. В верхней части находится меньшая пара измерительных губок, которые пересекаются друг с другом и служат для измерения внутреннего размера (b) объекта. При перемещении ползунка сбоку выходит измерительный стержень для измерения глубины (c).
При перемещении ползунка измерительные кромки размещаются на измеряемом объекте. С помощью зажимного рычага и стопорного винта подвижная шкала может быть усилена, чтобы удерживать ползунок в положении для точных показаний. Отсчет производится путем сравнения положения нониусной (подвижной) шкалы и измерительной шкалы на линейке.
На фиксированной линейке имеется миллиметровая шкала. Наименьшее отображаемое значение составляет 0,1 мм. Нониусная (подвижная) шкала определяет точность показаний штангенциркуля.
Измеренное значение (точность измерения) можно прочитать как 1/10 мм = 0,1 мм; 1/20 мм = 0,05 мм и 1/50 мм = 0,02 мм. Штангенциркуль на картинке выше имеет точность измерения 1/10.
С нониусной шкалой 1/10 9 мм разделены на 10 сегментов. Таким образом, единица шкалы нониуса составляет 0,9 мм. Таким образом, показания возможны с точностью до 1/10 мм. Одна десятая миллиметра считывается по нониусной шкале.
Считывание измеренного значения сначала выполняется на фиксированной миллиметровой шкале и продолжается на нониусной шкале. Значение в миллиметрах считывалось с точностью до нониуса. Десятичное значение читается на нониусной шкале. При совпадении линий на миллиметровой и нониусной шкалах значение числа на нониусной шкале является десятичным значением измеряемой величины.
Отсчет на нониусной шкале с точностью 1/10
Нониусная шкала с точностью 1/20, 39мм делится на 20 частей. В этом случае шаг нониуса составляет 39 мм/20 = 1,95 мм, а точность нониуса составляет 2 мм – 1,95 мм = 0,05 мм = 1/20 мм.
Отсчет по нониусной шкале точности 1/20
Техники часто используют штангенциркуль для измерения длины и диаметра болтов, диаметра вала, глубины глухих отверстий в корпусах, наружных и внутренних размеров подшипников и тому подобное.
Более новые версии штангенциркуля имеют циферблатную и цифровую шкалы. Штангенциркуль имеет основную шкалу на градуированном стержне, а дробные измерения снимаются с циферблата с вращающейся стрелкой. Их, как правило, легче читать, чем старые версии. Совсем недавно цифровая шкала на штангенциркуле стала обычным явлением. Принцип их использования такой же, как у любого штангенциркуля. Однако у них есть цифровая шкала, которая считывает измерение напрямую. В обоих этих вариантах необходимо обнулить счетчик перед началом измерения.
Штангенциркули с циферблатом и цифровыми шкалами
Никогда не пытайтесь измерить диаметр вала во время его вращения, так как это может привести к травме и повреждению штангенциркуля. При измерении убедитесь, что измерительные поверхности чистые, и применяйте правильное давление, удерживая штангенциркуль в правильном положении.
