Аудиоусилитель Радиотехника У-101. Возвращение к жизни

Статья посвящена доработке и восстановлению любимого многими усилителя «Радиотехника-У-101», который и сейчас подкупает своим привлекательным внешним видом.
Аудиоусилитель Радиотехника У-101. Возвращение к жизни
Сбылась моя давняя мечта и эта «девочка-красавица» появилась у меня в доме.
Надо отдать должное предыдущему хозяину — внешний вид у нее замечательный! Аппарат попался не перелопаченный, с НЕхрипящими переменными резисторами и без каких либо вмешательств и улучшайзеров.

Содержание / Contents

Первое подключение ее к сети и попытка услышать ее голос произвели на меня гнетущее впечатление! ЭТО назвать звуком нельзя было. Вместо низких частот — хрип, плюс фон частотой 50 Гц в колонках, в общем — ужас. Заключение: срочно в ремонт и модернизацию!
Несколько дней в интернете на поиски нужной информации. Составляем на бумажке план работ. Сразу оговорюсь: восстанавливать будем в исходном, заводском варианте.
Включаем паяльник. Поехали!

Первым делом меняем ВСЕ электролитические конденсаторы. Аппарат довольно старый, выпуска 25 мая 1984 года. Вместо вышеуказанных конденсаторов в нем остались лишь предметы внешне очень похожи на электролитические конденсаторы, но теперь уже с совершенно другими функциями. Часть подалась в класс резисторов с некоторым сопротивлением, а другая часть подалась в резисторы с бесконечным сопротивлением!

«Красные флажки из глины» тоже удаляем! Заменяем конденсаторы фильтра блока питания. По питанию ±26В я поставил 10000 и 4700 мкф и по питанию ±31В по 4700 мкф в плечо. Так же заменяем диоды на КД 213. (Эти и далее в статье номиналы деталей не являются рекомендательными, так как они использовались те, что под рукой, т.е дома). Попутно меняем провода, идущие с трансформатора к плате блока питания на провода с бОльшим сечением. Учитывая мощность усилителя я ограничился сечением 0,75 мм
2
.

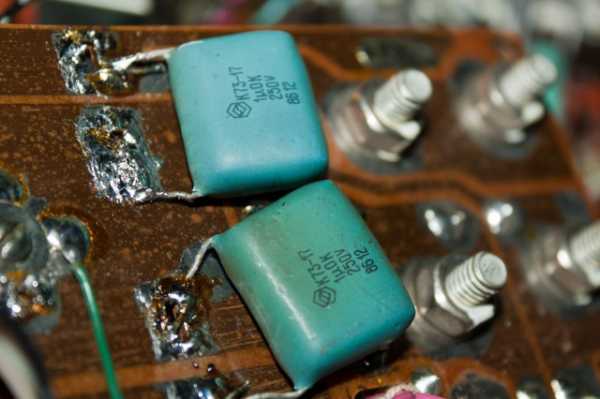

Шунтируем пленкой. Убираем тонюсенькую перемычку на силовом трансформаторе (выв. 6-6*) на два отдельных провода с каждой катушки до общей точки платы блока питания.


Далее вешаем конденсатор параллельно первичной обмотке сетевого питания 0,047 мкф х 630 В. Тем самым немного избавляемся от помех от сети.

Теперь мы имеем нормальный блок питания. А это почти половина дороги к успеху. На плате входов U2 ампутируем умножитель напряжения (переменка 16 В в пост. 38 В). Он нам ни к чему. У нас есть свои +31 В в блоке питания. Удаляем С7, VD1, VD2. Напряжение +31 В через имеющийся предохранитель сразу подаем на С10.
В предварительном усилителе U5 УНЧ-П напряжение питания микросхем К157УД2 проседало при проигрывании звука с 13 В до 9 В! А это не есть хорошо! Меняем С37, С38 на свежие, параллельно им вешаем стабилитроны на 15 В, шунтируем их пленкой. Токоограничивающие резисторы R47 и R48 меняем на резисторы 1,1 кОм мощностью 1 Вт. Теперь и тут порядок!
Меняем выходные разъемы. Немного поработаем дрелью и напильником. Удаляем входной сетевой разъем, ставим держатель сетевого предохранителя. В результате получаем это:

Достал! Нет сил! Меняем конденсаторы в фонокорректоре на свежие.

Это нам мало дало, но для профилактики не помешает.
В ходе производимых работ было замечено, что фон увеличивается, когда подносишь руку к шлейфу, соединяющему плату входов с предварительным усилителем. Ага! Попался красавчик!

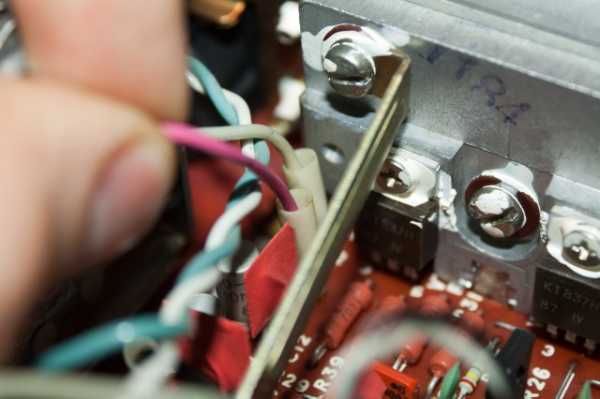

Отпаиваем провода со входа предварительного и… тишина!!! Точно он! Поможет только массовая экранизация!
Можно было бы пустить отдельными экранированными проводами, но я поступил иначе.
Снимаем фишку со шлейфа.

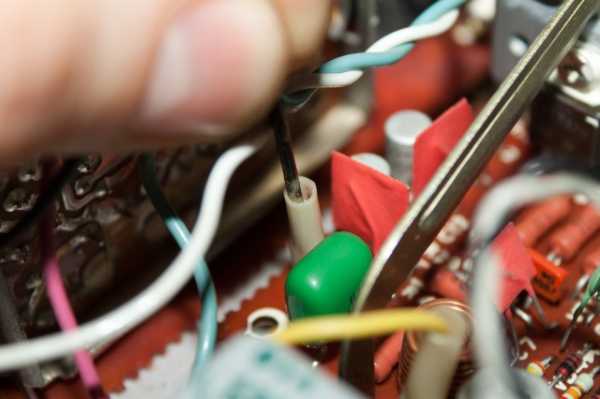

Находим кусок экранированного кабеля, снимаем с него оплетку, формуем ее, конец пропаиваем, чтобы не разбиралась.

Теперь аккуратно просовываем в нее наш шлейф. Опять формуем по шлейфу. Ставим взад фишку. Получилась вот такая змея.

Экранную оплетку изолируем. Лучше одеть сверху термоусадочную трубку и усадить. Соединение с общим проводом делаем только с одной стороны – со стороны приемника сигнала.
Ставим шлейф на место. Включаем. Фон самоубился! Есть немно-о-о-жечко, еле слышно при повороте ручки регулятора громкости на максимум, но это ничто по сравнению с тем фонищем, что был! В ходе работ работоспособность усилителя проверялась после каждого изменения. Но, все не то. Не устраивал меня звук. Вялый какой то. И басов нет. Только пердежЪ какой-то. Меряем токи покоя поканально: 26 мА и 30 мА.
Тут меня осенило. Вот кто меня не пускает! В оконечнике прибалты впаяли токовыравнивающие датчики тока R32, R33, R38, R39 = 1 Ом 0,5 Вт!!!

Для моих колонок, имеющих сопротивление 4 Ом, дополнительных два ома явно избыточны! Тут нам помогут белые кирпичи от наших желтолицых братьев! Меняем на 0.22 Ом 5 Вт.

Включаем. Вот она — динамика! Вот они — низкие! Держала аппарат защита на транзисторах VT11, VT12.
Наконец то «девочка» запела!!! Еще как запела!

По ходу действия заменил деревянные транзисторы П308 (VT7, VT10) явно не процветающие своими характеристиками (особенно током – 30 мА) на то, что было дома — 2N5551, отобранные попарно для каждого канала. Выводы, правда, пришлось перегнуть — поменять местами базу с коллектором.

Аудиоусилитель Радиотехника У-101. Возвращение к жизни

Далее выставлял «ноль» на выходе оконечников. До замены П308 было 77 мВ и 110 мВ, после замены стало 60 мВ и 60 мВ соответственно. После замены корректировал R5 (3к9). Установил резистор номиналом 4к52 (были такие) и на выходах стало чуть меньше 30 мВ. На этом и успокоился. Можно было еще повозиться, но не стал. Решил, что хватит.

Теперь ток покоя! Нормально выставить ток покоя не удавалось из за припавших пылью, состарившихся подстроечных резисторов. Здесь мне помогли мои любимые многооборотники СП5-2. Ноги им пришлось удлинить из отсидевших отлежавших свой срок резисторов МЛТ-1 редковостребуемого номинала.


Впаиваем. Коротим вход на массу. Включаем. Меряем. Корректируем. После получасового прогона и корректировки установил ток покоя 50 мА. (Здесь надо не забыть о мерах предосторожности. Одно неправильное движение и «сквозняк». Я в данном случае для ограничения тока и защиты от неприятностей пользовался автомобильными лампами 24В, установленными в разрыв питающих проводов ±26В). На фото проверка после отсоединения ламп и окончательная корректировка.
Вообще-то этот пункт должен был быть первым, но так уж получилось. Я был очень аккуратен!
Мой любимый процесс! «Девочка» была подвержена жестокой пытке синусоидой 1кГц в течении 15 минут поканально. Эквивалент нагрузки 4 Ом. Максимальный размах неискаженной синусоиды порядка 15 Вольт. Точнее сказать не могу — плохое разрешение осциллографа.
Я доволен!
Далее «девочку» одеваем, полируем, немного макияжа и используем по назначению!
Это уже не та, хрипящая на низах старушка, а взрослая хорошо поющая дэвушка!

Спасибо за внимание. Творите!!!

Александр (picap)

Украина Славута

Работаю инженером КИП и А,увлечения : электроника, фотография и авто. Пришел, потому , что понравился сайт ! Народ здесь дружный!



datagor.ru

Усилитель "Радиотехника У-101" - обзор, характеристики и отзывы :: SYL.ru

Вроде бы время Страны Советов давно уже прошло, но многие энтузиасты до сих пор используют советскую технику и искренне считают, что лучше нее на свете нет ничего. Особенно это относится ко всякого рода усилителям, колонкам и проигрывателям. Дескать, только они обеспечивают самый "правильный", чистый и теплый (ламповый) звук. Спорить с этим не будем. Тем более что советская аудиотехника действительно была на высоте. Одним из "старичков", который может еще порадовать качественным звуком, является усилитель "Радиотехника У-101". Немаловажную роль играет и то, что собран он был не на российских просторах, а в союзной Латвии. Поэтому и качество соответствующее. Однако пора разобрать основные характеристики этого устройства и рассмотреть отзывы счастливых обладателей этого "чуда". Но сначала немного общей информации о производителе.

О производителе

Когда-то компания "Радиотехника" была дочерним предприятием небезызвестного завода "ВЭФ". Последний был упразднен в 1997 году. Но "Радиотехника" осталась и по сей день работает. Теперь это крупнейший производитель музыкальной аппаратуры в Восточной Европе. История компании началась в 1927 году. Тогда Абрам Лейбовиц основал небольшое предприятие по выпуску радиоприемников. Со временем фирма разрослась и начала выпускать огромное количество бытовой электроники: от радиоприемников и телевизоров до усилителей и акустических систем. Легендарные колонки S90 были сконструированы и выпущены в 1989 году. Примерно к этому же временному периоду относится и разработка такой вещи, как усилитель "Радиотехника У-101".

Стоит сразу отметить, что искушенные "аудиофилы" не ценят технику этого производителя. Они считают ее массовым "шлаком" и "хламом". Единственное, что признают эти товарищи из советских аудиосистем - топовые усилители от "Амфитон" и легендарный "Бриг". Но в любом случае усилитель "Радиотехника У-101" стерео в десять раз лучше того китайского хлама, который сейчас находится на прилавках магазинов электроники. Поэтому для озвучивания небольших помещений (таких как стандартная квартира) его можно и нужно приобрести. Тем более что на вторичном рынке этот аппарат стоит копейки. Однако перейдем к особенностям дизайна усилителя и его техническим характеристикам. Ибо это самое важное.

Внешний вид и дизайн

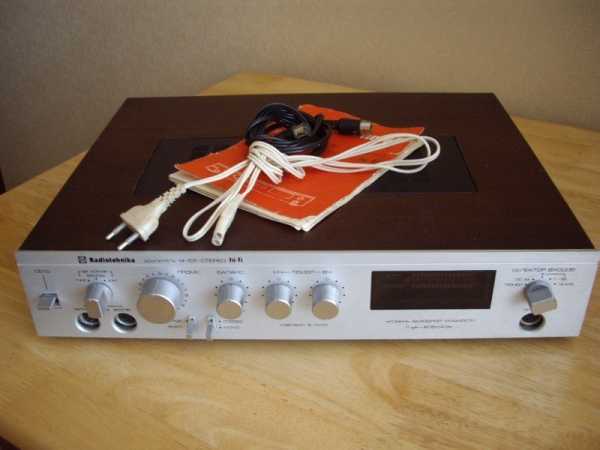

Итак, посмотрим на усилитель "Радиотехника У-101" стерео. Его дизайн, в принципе, стандартен для устройств этого производителя 80-х годов прошлого столетия. Тем не менее массивная передняя панель из шлифованного алюминия внушает определенное доверие. Чистое дерево, которым оформлена остальная часть корпуса, тоже навевает кое-какие положительные эмоции. Но больше всего порадовали кнопки переключения режимов работы и регуляторы громкости, баланса, НЧ и ВЧ. Они сделаны добротно (из того же алюминия), а размер такой, что точно не промахнешься. Все это отличительные черты советской аудиотехники тех времен. И "Радиотехника" тоже выглядит соответственно. Однако конструкторы не забыли и об охлаждении внутренних элементов устройства. Добротные решетки из металла располагаются и в верхней части корпуса, и в нижней. На задней панели имеется массивный рефрижератор блока питания и большое количество необходимых разъемов (в основном пятиштырьковых). Выполнена задняя панель тоже из металла.

Вес и габариты

Советская техника не отличалась компактностью. Не исключение и стерео-усилитель "Радиотехника". Размеры его довольно внушительные. Его ширина составляет 330 мм. Длина - 430 мм. А высота - 80 мм. Довольно объемный аппарат. Для его установки придется подобрать подходящее место. Идеальным вариантом была бы стойка под аппаратуру. Они выпускались (и были весьма популярны) в 90-х годах прошлого столетия. Но и сейчас есть такая мебель. Вот только сейчас габариты таких полок заточены под китайские "ресиверы". Но этот усилитель должен там поместиться. Что касается веса, то масса у этого усилителя внушительная - 10 кг. Такой вес получился из-за тяжести блока питания, отдельных компонентов и металлических элементов дизайна. Но зато сразу видно, что перед нами добротное, качественное советское устройство. Теперь перейдем к техническим характеристикам усилителя. Именно они определяют качество воспроизводимого звука.

Технические характеристики усилителя

Итак, перейдем к техническим характеристикам усилителя. Стоит отметить, что он не подойдет любителям громкой музыки. Его номинальная выходная мощность составляет всего 20 Ватт на канал. Для озвучивания стандартной комнаты вполне достаточно. Но не более того. Сопротивление равно 4 Ом для каждого канала. Это значит, что огромные напольные 8-Ом колонки (вроде "Амфитона") к нему подключить не удастся. Он просто не сможет их раскачать. Самый лучший вариант - полочные АС. Именно они более всего подходят к такой штуке, как усилитель "Радиотехника". Характеристики довольно скромные. Даже по советским меркам. Но зато обеспечивается высокое качество звука. Диапазон воспроизводимых усилителем частот колеблется от 20 до 20 000 Герц. Этого вполне достаточно для обеспечения качественного звука. Если подключать сей усилитель к компьютеру, то обязательно нужно использовать внешний ЦАП. Только он сможет раскрыть весь потенциал данного усилителя.

Работа с посторонними шумами

Активное шумоподавление - это очень хорошая штука в составе любого усилителя. К сожалению, усилитель "Радиотехника" лишен этой полезной опции. Шумы есть. Но они не настолько заметны невооруженным ухом. Отношение сигнала к взвешенному шуму - 83 децибела. А отношение сигнала к фону - 60 децибел. Это довольно хорошие характеристики. Коэффициент гармоник на низких частотах составляет не более 0.2 %. Для неподготовленного читателя эти цифры ничего не значат. Но можно объяснить их проще. Этот усилитель способен обеспечивать высококачественное звучание любой композиции даже на максимальной для него громкости с минимальными искажениями. А это самая важная вещь в любом усилителе. Хотя бы поэтому "Радиотехника У-101" намного лучше китайского ширпотреба, который сейчас заполонил прилавки магазинов. Поэтому, если есть возможность приобрести "Радиотехнику", не нужно терять шанс стать владельцем качественной аппаратуры.

Схема усилителя и его ремонтопригодность

Схема усилителя "Радиотехника" четко дает понять, что перед нами качественное устройство родом из Советского Союза. Так хорошо уже никто не делает. В Союзе технику создавали на десятки лет. Сейчас же все компании гонятся за прибылью. Поэтому современная техника работает до первой поломки. Потом нужно идти покупать новое устройство. Здесь же все детали взаимозаменяемы. Даже если какие-то компоненты уже прекратили выпускать, можно найти аналог, установить его, и усилитель снова будет работать еще десяток лет. По статистике, первое, что отказывает в усилителях "Радиотехника", - конденсаторы. Благо такого добра на радиорынках хватает. Также весьма часто летит защита от перегрузки. С этим посложнее, так как отдельные ее компоненты уже не выпускаются. Но нет никаких проблем с заменой, так как подходят современные с такой же емкостью.

Какие еще "болячки" имеет усилитель "Радиотехника У-101" стерео? Схема четко показывает, что львиную долю места в корпусе устройства (да и на печатной плате) занимает блок питания и его компоненты. Если он сгорит, тогда начнется головная боль. Таких уже не делают, а найти современные аналоги не так-то просто. Но есть один плюс: блок питания выходит из строя реже всего. Известно лишь несколько таких случаев. Дело в том, что данный блок снабжен отличными стабилизаторами. Поэтому его выход из строя случается очень редко. И в большинстве случаев достаточно будет заменить резистор сопротивления с идентичной маркировкой. Этот усилитель вполне ремонтопригоден. И это еще одно его преимущество. Починить его сможет практически любой человек с паяльником. Нужно только хоть что-то соображать в радиоэлектронике.

Сравнение с другими усилителями

Это очень ответственный шаг. Нужно учесть все нюансы и понять, усилитель "Радиотехника" лучше или хуже остальных. Первый конкурент - "Амфитон-001". При одинаковых условиях воспроизведения наш герой показал куда более полную сцену звука, чем "Амфитон". Дальше - больше. Бас "Амфитона" никак не мог стать таким же правильным и быстрым, как НЧ, созданные "Радиотехникой". Явный провал. Следующим испытуемым стал легендарный "Бриг У-001". Этот монстр звука запросто сделал простенький 101. У "Брига" получилось куда более качественное звучание. И с этим ничего нельзя было сделать. Хоть "Бриг" и годами старше, но намного лучше, чем "Радиотехника". Беда только в том, что найти адекватный "Бриг" на вторичном рынке очень трудно. Поэтому "Радиотехника" остается оптимальным вариантом. Да и неискушенный слушатель не заметит особой разницы между этими двумя усилителями.

Положительные отзывы о "Радиотехнике"

Что говорят те, кто успел уже приобрести предварительный усилитель "Радиотехника У-101"? Подавляющее большинство владельцев довольны тем звуком, который обеспечивает этот усилитель. Другие же отмечают, что после небольшой доработки аппарат стал звучать еще лучше. Но все меломаны сходятся в одном: этот усилитель прост в эксплуатации. Он прекрасно подходит для повседневного использования. Еще одним преимуществом люди считают простоту ремонта усилителя в случае его выхода из строя. В общем и целом, владельцы довольны устройством.

Отрицательные отзывы о "Радиотехнике"

Усилитель "Радиотехника" удостоился отрицательных отзывов только от тех, кто считает себя "аудиофилами". Самая частая жалоба от этих товарищей - недостаточная глубина сцены. Также жалуются на проработку низких и высоких частот. Но это не топовый усилитель. Если хотите такого звука, то нужно приобретать аппарат за несколько тысяч долларов. А "Радиотехника" - это усилитель начального уровня. Так что такие жалобы принимать во внимание не стоит.

Заключение

Итак, мы рассмотрели предварительный усилитель "Радиотехника У-101". Это качественное и надежное устройство, которое способно обеспечивать высококачественный звук при минимальных затратах. Приобрести этот усилитель на вторичном рынке можно за копейки. И в хорошем состоянии. Лишний повод обеспечить себя качественной аппаратурой. Хоть и родом из прошлого.

www.syl.ru

Профилактика и доработка усилителя Радиотехника У-101

Всем привет! Представлять этот красивый, легендарный советский усилитель я не буду, а сразу же приступлю к описанию технологии работы над ним. Усилитель попал в мое владение довольно таки в неплохом внешнем и рабочем состоянии. Внешний вид моей Радиотехники У-101 представлен на фотографиях ниже.

Профилактика.

В первую очередь речь пойдет именно о профилактике.  Как известно самым уязвимым элементом электрических схем, который зависит от времени, является электролитический конденсатор. Он высыхает с годами и теряет свою емкость. Замена всех советских электролитов на новенькие, импортные, заранее проверенные – это и есть профилактика усилителя Радиотехника У-101.

Для интереса, я замерил емкость двух электролитов на 5мкФ, которые стояли на платах усилителей мощности. Я не был удивлен, так как этого и ожидал. Вместо 5мкФ емкость составила около 30нФ, то есть емкости полностью высохли. Остальные я проверял ради интереса и был все-таки удивлен, что конденсаторы на плате блока питания имели емкость больше чем указано на банке. Сейчас такое бывает редко, особенно с китайскими конденсаторами.

Далее я поэтапно производил замену всех электролитов, плату блока питания оставил на потом. На ней я сделал несколько дополнительных отверстий для монтажа нескольких конденсаторов. В итоге я увеличил емкость в два раза относительно штатной, так как размеры позволяют это сделать с запасом, а емкость лишней не бывает. На шинах +-31В я установил по два электролита (в каждое плечо), емкостью 4700мкФ 50В каждый. А на шинах +-26В установил по два электролита (в каждое плечо), емкостью 2200мкФ 35В каждый.

Электролитические конденсаторы блока питания я зашунтировал пленочными конденсаторами емкостью 100-470нФ, по одному на каждое из плеч +-31В и +-26В.

После профилактики, усилитель начал дышать по новому, словно помолодел на лет 15-20.

Доработка.

Теперь немного расскажу про доработку усилителя Радиотехника У-101. Некоторые умельцы под словом «доработка» понимают переделку и выкидывают из корпуса все родные потроха, но это уже получается совсем другой усилитель…

Я внесу несколько незначительных изменений, которые улучшат работу Радиотехники У-101.

Один значительный недостаток, который реализован на заводе изготовителе, это нестабилизированное питание темброблока через гасящие резисторы R47 и R48 (смотрите схему). Гасящие резисторы хорошо подходят в цепях со статической нагрузкой (например, для светодиода). Темброблок имеет динамическую нагрузку. Также необходимо учитывать тот момент, что происходит пульсация напряжения на шинах +-31В при номинальной мощности усилителя. Поэтому, я добавил два интегральных стабилизатора LM7815 (+15В) и LM7915 (-15В), а вместо резисторов R47 и R48 поставил перемычки. Тем самым обеспечив темброблок усилителя Радиотехника У-101 биполярным стабилизированным напряжением постоянного тока +-15В.

Следующим этапом была замена проводов от выходов усилителей до задней панели на провода большего сечения.

Также были заменены родные, советские колодки под предохранители на импортные.  Связано это с тем, что предохранители ненадежно фиксировались в родных колодках.



Некоторые разъемы и клеммы были заменены на пайку, чтобы исключить потерю контакта при вибрации.

Параллельно сети (первичной обмотки) я поставил неполярный конденсатор типа X2 емкостью 0.1мкФ для подавления помех из сети (от холодильника, стиральной машины).

Следующей доработкой была защита сигнальных проводов идущих от платы входов до темброблока, от различных наводок, в том числе 50Гц. Для этого я применил оплетку от коаксиального антенного кабеля. В две оплетки я поместил жгут из сигнальных проводов. Защитил экраны термоусаживаемой трубкой. С одной стороны (со стороны платы входов) вывел вывод от экрана (оплеток), и припаял этот вывод к средней точке блока питания (заземлил).

Еще очень хотелось заменить потенциометры, так как с годами они изнашиваются, и при регулировке они иногда вносят помехи. Хотелось, но не получилось, таких потенциометров в своем городе я, к сожалению не нашел.

Впрочем, профилактика и доработки прошли успешно, усилитель остался прежним и не изменился внутри. Это все та же Радиотехника У-101 у которой открылось второе дыхание.

Схема усилителя Радиотехника У-101 СКАЧАТЬ


Похожие статьи

audio-cxem.ru

Характеристики, схема и принцип работы усилителя первого класса Радиотехника У-101-стерео

Усилитель «Радиотехника У-101-стерео» предназначен для высококачественного усиления сигналов звуковой частоты как от устройств, входящих в комплекс, так и от внешних источников звуковых программ. Усилитель имеет электронный коммутатор входов, раздельные по каналам электронные индикаторы уровня выходной мощности, устройство защиты выходных каскадов при коротком замыкании в нагрузке; предусмотрена и защита громкоговорителей от возможного попадания на них постоянной составляющей напряжения при неисправностях усилителя, а также защита транзисторов выходного каскада от перегрева.

Основные технические характеристики усилителя Радиотехника У-101-стерео

  • Номинальная выходная мощность, Вт: 2х20
  • Номинальный диапазон воспроизводимых частот, Гц: 20...20 000
  • Номинальное входное напряжение, мВ, входа:
    звукоснимателя: 2
    остальных: 200
  • Коэффициент гармоник в номинальном диапазоне частот, %, не более: 0.3
  • Отношение сигнал/фон, дБ: 60
  • Отношение сигнал/шум (взвешенный), дБ, при выходной мощности 50 мВт: 83
  • Напряжение на выходе для подключения наушников (RH=16 Ом), В: 0,9
  • Потребляемая мощность, Вт: 80
  • Габариты, мм: 430X330X80
  • Масса, кг: 10

Схема электронных коммутаторов входов усилителя Радиотехника У-101


Рис.2.

Электронные коммутаторы входов усилителя выполнены на микросхемах DA1-DA3 (рис. 2), управляемых постоянным напряжением, поступающим с селектора входов — галетного переключателя SA1. Такое схемное решение упростило монтаж, устранило трески при переключении входов, снизило наводки на входные цепи. Микросхемы размещены непосредственно около входных разъемов, а переключатель — на лицевой панели усилителя.

С платой коммутации соединен также переключатель SA2 «Копир». Он предназначен для оперативной коммутации магнитофонов (без дополнительных манипуляций с соединительными кабелями) при перезаписи фонограмм. Коммутация чисто механическая, что позволяет при отсутствии необходимости контрольного прослушивания производить эти работы без включения усилителя в сеть.

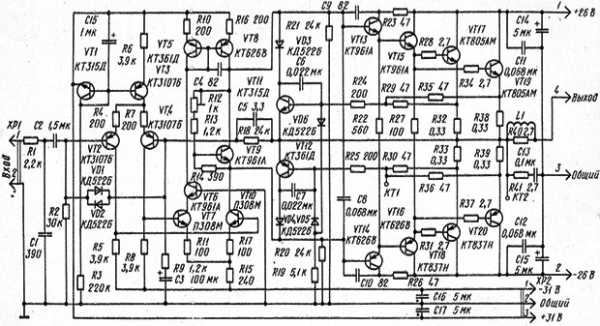

Cхема оконечных усилителей «Радиотехники У-101-стерео»


Рис.3.

В качестве оконечных усилителей «Радиотехники У-101-стерео» применены унифицированные модули УНЧ-50-8. Входной каскад модуля (рис. 3) — дифференциальный на транзисторах VT2, VT4 с источником тока (VT1, VT3) в эмиттерной цепи. Следующий за ним каскад на транзисторах VT5—VT10 также дифференциальный, с динамической нагрузкой в виде токового зеркала (VT5, VT8), обеспечивающего симметричную раскачку выходного каскада. Высокая линейность усиления больших сигналов этой частью модуля обеспечивается повышенным (по сравнению с выходным каскадом) напряжением питания.

Выходной каскад (VT13—VT20) — симметричный, на составных эмиттерных повторителях с параллельным соединением транзисторов в последней ступени. Температурная стабилизация режима работы каскада обеспечивается устройством на транзисторе VT9.

Cхема защиты усилителя Радиотехника У-101


Рис.4.

Устройство защиты усилителя от перегрузки собрано на транзисторах VT11, VT12 и диодах VD3—VD6. При коротком замыкании нагрузки оно ограничивает выходной ток на уровне 2 А. Как уже говорилось, в «Радиотехнике У 101 стерео» предусмотрена также защита громкоговорителей от попадания на них постоянного напряжения при неисправности усилителя и защита транзисторов выходного каскада от перегрева. Напряжение ЗЧ поступает на громкоговорители через контакты реле К1 (рис. 4). Если усилитель исправен, оно срабатывает через 3...5 с после включения питания, что устраняет щелчки, обусловленные переходными процессами в усилителе. Время задержки подключения громкоговорителей определяется параметрами цепи R10C3. С появлением постоянной составляющей (более 2 В любой полярности) транзисторы VT1, VT2 формируют напряжение, которое поступает на базу транзистора VT3 и закрывает его. В результате обмотка реле К1 обесточивается, и его контакты отключают громкоговорители от усилителя.

Это же устройство используется для автоматического отключения громкоговорителей при установке штекера наушников в разъем XS17, снабженный выключателем SA3, и перегреве мощных транзисторов.

Термореле собрано на микросхеме DA1. Функции терморезистора выполняет транзистор VT, включенный в одно из плеч моста R12R13R16R17. Питается мост стабилизированным напряжением через резисторы R14, R15, В исходном состоянии соответствующим выбором высокоточных резисторов мост разбалансирован таким образом, что напряжение на выводе 5 (относительно вывода 4) микросхемы DA1 равно 50±5мВ, а на ее выводе 10 отсутствует. При нагревании транзистора VT (он расположен на теплоотводе транзисторов выходного каскада) до 86...90° мост балансируется, и напряжение на выходе микросхемы скачком повышается до питающего (+26В). В результате открывается транзисторный ключ VT4, и система защиты отключает громкоговорители от оконечных усилителей.

Cхема электронного индикатора уровня выходной мощности усилителя Радиотехника У-101


Рис.5.

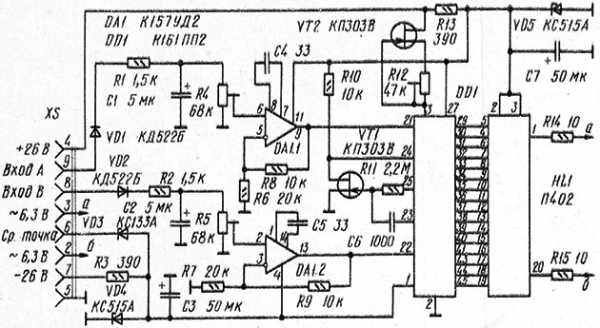

Принципиальная схема электронного индикатора уровня выходной мощности с выводом информации на вакуумный катодолюминесцентный двухцветный дисплей показана на рис. 5. При выходной мощности, меньшей номинальной (—20...0 дБ) светится линейка зеленого цвета, а при перегрузке (0...+5) дБ — красного. Работой дисплея HL1 управляет микросхема DDK обеспечивающая аналогопозиционное преобразование выходного сигнала каждого канала усилителя в соответствующий код. Пороговые напряжения срабатывания элементов коммутации микросхемы стабилизированы генератором тока на транзисторе VT2. Инвертор на транзисторе VT1 совместно с элементами микросхемы DDI образует генератор парафазных импульсов, поступающих на сетки дисплея в такт с подключением входов этой микросхемы к выходам ОУ DA1.1, DA1.2. Частота импульсов выбрана равной 150 Гц, определяется она номиналами элементов R11, С6. Обработка информации обоих каналов одним аналогопозиционным преобразователем обеспечивает идеальную согласованность характеристик индикации. Микросхема DA1 усиливает сигналы, поступающие с выпрямителей на диодах VD1, VD2 через интегрирующие цепи R1C1R4, R2C2R5 (время интеграции индикатора около 30, обратного хода — 500 мс). Параметрические стабилизаторы (VD4, VD5) обеспечивают стабильные показания индикатора при значительных изменениях питающих напряжений.

Материалы по теме:
Электропроигрыватель Радиотехника ЭП101 стерео, схема и описание

www.xn--b1agveejs.su

Простые вещи: Радиотехника у-101-стерео. Часть 4: Еда для зомби.

Итак, при ближайшем рассмотрении автор понял, что никаких 3х микросхем на блоке предусилителя нет, а это значит, что, во первых, вопрос с выяснением назначения первой микросхемы отпадает сам собой, а во вторых, видимо автору надо чаще мыть глаза. Мда..

Что ж, теперь, когда мы все выяснили, можно приступать к вскрытию прелестной черепной коробочки нашей малышки. Сестра, трепанатор!

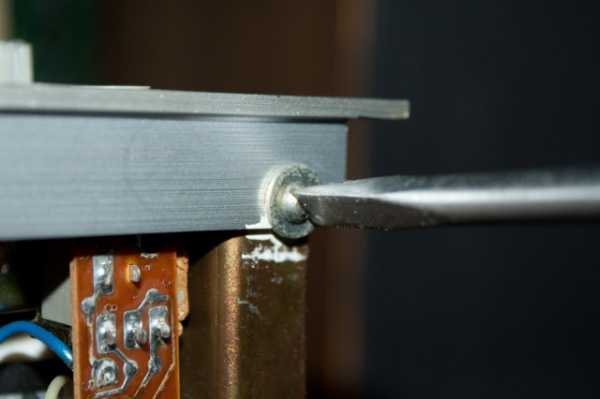

Первым делом убираем все ручки, чтобы ничего не мешало нам снять лицевую панель

Отворачиваем прижимные винты. Один из немногих случаев, когда нам нужна отвертка "плюс".

А на нижней части - старый добрый советский "минус".

Теперь головка нашей малышки выглядит вот так

Понадеявшись на то, что удастся обойтись малой кровью, я решил не демонтировать плату предусилителя из корпуса. А вдруг?

Что ж, открываем вторую статью, в которой рассматривается наш случай с одной микросхемой (для у-7101!). Для начала выпиливаем C1 и C2  и ставим вместо них перемычки.

Заменяем C5 и C6 на 0,1 мкФ. Да, и тут пргресс. Емкость больше, а объем меньше. Но, тут еще видимо конденсаторы на меньшее напряжение. Но все равно на большее, чем течет в жилах нашей детки.

Так теперь предстоит непростая задача замены C23 и C24 на резисторы 470 кОм. И если с C23 все понятно, то с 24-м придется поднапрячься.

C24 на столько глубоко заныкан, что его даже не удалось сфотографировать. Но, я думаю, кто захочет, тот найдет.

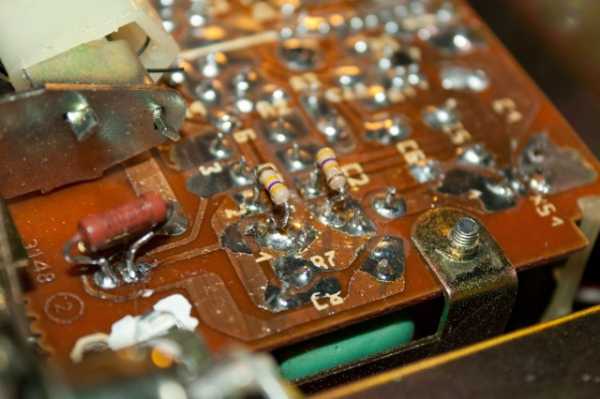

Заменяем конденсаторы на резисторы.

Резистор вместо C24 подпаиваем с обратной стороны платы, чтобы сильно не заморачиваться. Все равно здесь пустота.

Для улучшения ровности АЧХ при нейтральных положениях регуляторов тембра (а это ведь наше любимое положение, ни правда ведь?) запиливаем новые резисторы R33 и R34 с обратной стороны схемы для ВЧ

и заменяем R19 и R20 на НЧ

Продолжаем заменять 14 и С15, С18 и С19 и R17 и R21.

По совету Николая Ивановича заменяем резисторы VD1 и VD2 (это не опечатка) на стабилитроны, которые должны стоять на этих местах. Правда, вместо рекомендуемых Д814д есть г. Что ж, по параметрам они не сильно отличаются, можно поставить их и понаблюдать за поведением.

Включаем... Работает!

UPD: Разберемся-ка еще сразу с балансом. Дабы предотвратить нежелательное смешивание каналов, Николай Васильевич советует разнести регулировку баланса на оба переменных резистора, один из которых пока закорочен на землю. Не будем задаваться риторическим вопросом: зачем разработчики оставили еще одну лишнюю деталь, а сразу займемся делом.

Обрезаем с печати ножку 1 регулятора баланса и закорачиваем ее с землей

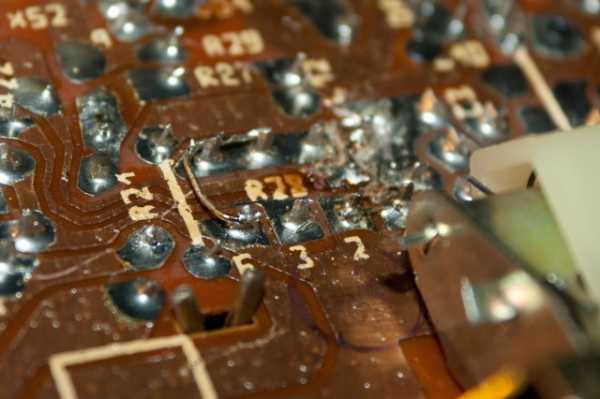

Вырезаем соответствующую (5-ю? но по логике она 4-я) ножку 2го переменного резистора из печати и кидаем от нее контакт к обрезанному от 1й ножки выходу с канала.

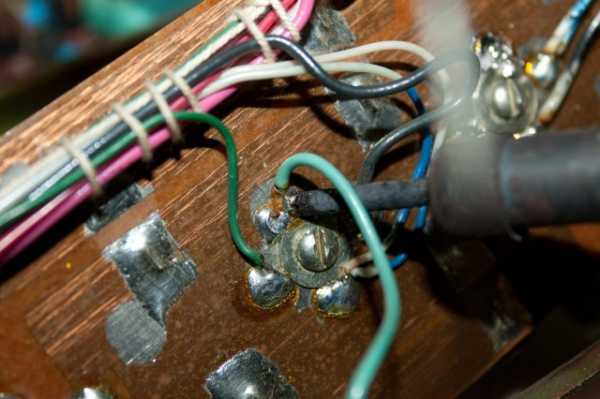

И, наконец, соединяем образовавшийся островок с большой "землёй"

Вот на этом, пожалуй, все. Есть мысль еще удалить корректирующие конденсаторы С11 b С12, но надо ли это действительно или нет, будет ясно только на этапе прослушивания.

peresvet212.livejournal.com

Простые вещи: Радиотехника у-101-стерео. Часть 2: Пламенный мотор.

Первым делом мы займемся самым главным элементом любой системы - ее сердцем. У усилителя это, как вы уже догадались, блок питания. Доработаем его следуя советам Николая Васильевича + добавим несколько фишечек от себя.

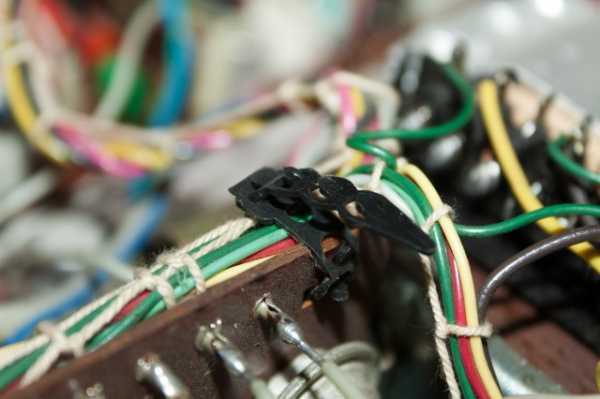

Все провода внутри собраны специальными стяжками. Первый раз вижу такую аккуратность в советской технике. Хотя, скорее всего, мне просто не попадались такие образцы.

Откручиваем прижимные винты

отсоединяем шлейф с питанием от предусилителя

блока индикации, отстегивая при этом стяжку

и оконечных усилителей, снимая при этом тоже пару стяжек.

Все, легкий путь закончился, теперь придется взять в руки паяльник. Отпаиваем питание от платы входов. Да, детишки, никогда не паяйте на диване.

Кстати, я так пока и не понял, где здесь находить корректирующий усилитель для проигрывателя. Вроде как отдельный блок находится на плате входов, но вместе с тем, какая-то дополнительная микросхема стоит на предусилителе. Ладно, по ходу разберемся. Отпаиваем нули, идущие на выход на динамики и на корпус. Паять тяжело, мой 25 ваттный паяльник справляется с трудом.

Ладно, конечно можно еще отпаяться и от трансформатора и блока защиты, но что-то мне лень, тем более блок питания уже получил более чем достаточную мобильность для дальнейших с ним манипуляций. Девочка переезжает на стол.

Что ж, начнем с того, что запаяем конденсатор в цепь сети, чтобы защитить нашу малышку от всяческих ненужных ей помех. Вот этот из старого монитора вполне подойдет.

Все готово. Красавчик.

Переходим с доработке непосредственно самого БП. Как писал Николай Васильевич в своей более новой статье, переводить все питание на 31 вольт вовсе не обязательно, достаточно запитать по максимуму оконечники, чтобы получить максимальную отдачу, а всех остальный потребителей посадить на 26-вольтную "диету".Кроме всего прочего, это поможет избежать многих проблем, в частности с перегревом резисторов в блоке индикации.

Я не буду разводить ноль как советует Николай Васильевич. Что-то мне кажется, что ощутимой пользы будет намного меньше, чем геморроя с новыми проводами. Тем более, железный корпус уже должен защищать от помех, если верить тому, что нам рассказывали на физике.

Начнем с того, что поменяем местами выводы 26 и 31 вольт с трансформатора, чтобы подать большее напряжение на более стабилизированный участок. (Хотя, если учесть, что будут использованы конденсаторы 10000 мкф, эта выгода становится слегка сомнительна, ибо и так все будет в шоколаде, но тем не менее)

Меняем местами провода на обоих 4-х и 5-х выводах трансформатора. Теперь, как и положено, по прводам бОльшего сечения течет бОльшее напряжение.

Выпиливаем (анти)фильтрующие конденсаторы МБМ. Никогда их не любил.

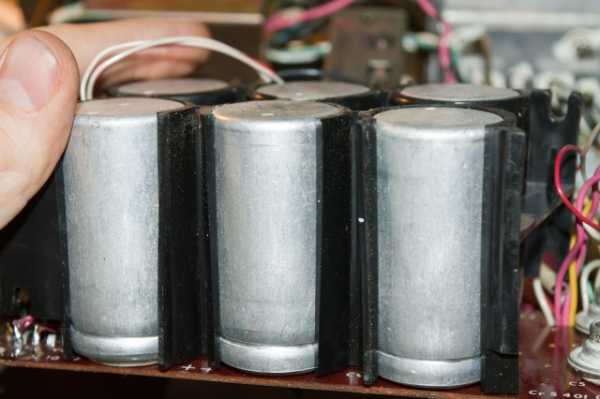

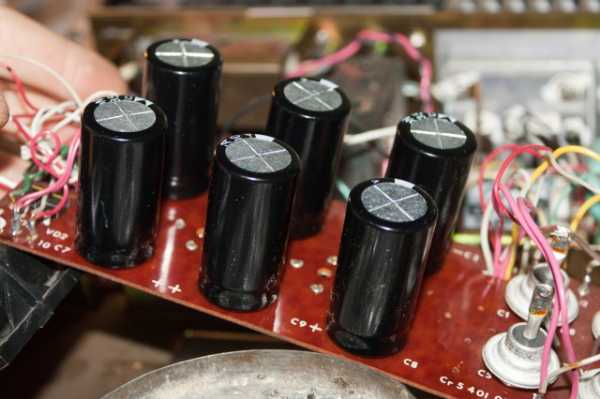

Переходим к замене основных "боченков". Жаль, но их придется выбросить. Вряд ли в них осталась хоть треть от заявленной ёмкости.

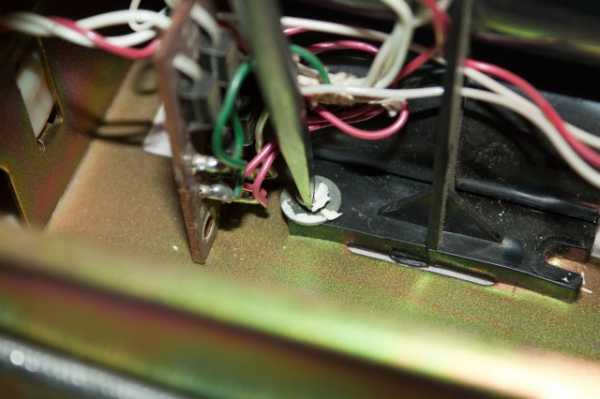

Как оказалось, процесс намного упрощается, если снять пластиковую прокладку.

Промежуточные итоги

А теперь запиливаем сюда наших 10милифарадных монстров. Jackcon, конечно, не самая дорогая марка, но для наших целей - в самый раз.

Что имеем в итоге. Емкость увеличилась в 5 раз, при уменьшении объема в 2. Прогресс, епта!

А теперь - обещанная фишечка. Припаиваем параллельно каждому направлению по неполярному конденсатору типа к73-17. У Николая Васильевича этого нет, но по утверждению многих приближенных к теме, это увеличивает качество отдачи на высоких частотах. Да-да, блок питания в усилителе - очень важный звукоформирующий элемент! А вы думали? Мир - это совсем не то, что бросается в глаза с первого взгляда.

на малые плечи микрофарадных к сожалению не хватило. Запаиваем туда на 100 пФ, хуже точно не будет.

И в итоге

Ну что ж, пришло время потестить то, что мы сегодня напаяли. При первом включении сгорел предохранитель... Заменил на более мощный. Пр втором включении задымились клеммы...  Внешний осмотр ничего странного не выявляет. Положил БП на бумажку, чтобы исключить случайные контакты с копусом.

После третьего включения стало ясно, что дымят диоды малого выпрямителя. При замере двое из них оказались пробиты. Кто знает, может при первом включении что-то неудачно коротнуло, или 10милифарад для них - слишком большая ноша, но, в любом случае, назад пути уже нет. Диодов тоже нет, так что завтра бежать мне в магазин.

Но, нас не остановит эта мелкая неприятность! Муахаха! Продолжаем тестить больший выпрямитель.

Сначала автора очень удивило, почему больший выпрямитель выдает 66 вольт вместо ожидаемых 31. Но потом он догадался посмотреть на схему и увидел, что на ней написано -31, и +31, т.е. общая разность потенциалов 62 вольта, а это то же самое, что и 66, только под нагрузкой.

Ну что ж, аллилуя, братья и сестры, мотор практически готов понести нас в светлое будущее, наполненное божественным звучанием. Осталась пара небольших, но необходимых деталей, и мы с вами перейдем к самой интересной части нашего повествования. Аминь.

peresvet212.livejournal.com

Отправить ответ

avatar
  Подписаться
Уведомление о
