Двигатель M104 E32 | Проблемы, ремонт, масло, тюнинг и др.


Характеристики двигателя М104

Производство Stuttgart-Bad Cannstatt Plant
Марка двигателяM104
Годы выпуска1991-1998
Материал блока цилиндровчугун
Система питанияинжектор
Типрядный
Количество цилиндров6
Клапанов на цилиндр4
Ход поршня, мм84
Диаметр цилиндра, мм89.9
Степень сжатия9.2
10
(см. модификации)
Объем двигателя, куб.см3199
Мощность двигателя, л.с./об.мин220-231/5500-5800
(см. модификации)
Крутящий момент, Нм/об.мин 310-315/3750-4100
(см. модификации)
Топливо95
Экологические нормы
Вес двигателя, кг
Расход  топлива, л/100 км (для E320 W124)
— город
— трасса
— смешан.

14.0
8.5
11.0
Расход масла, гр./1000 кмдо 1000
Масло в двигатель0W-30
0W-40
5W-30
5W-40
5W-50
10W-40
10W-50
15W-40
15W-50
Сколько масла в двигателе, л7.5
При замене лить, л~7.0
Замена масла проводится, км 7000-10000
Рабочая температура двигателя, град.~90
Ресурс двигателя, тыс. км
— по данным завода
 — на практике


400+
Тюнинг, л.с.
— потенциал
— без потери ресурса

600+
Двигатель устанавливалсяMercedes-Benz 320 E / E 320 W124
Mercedes-Benz E 320 W210
Mercedes-Benz 300 SE W140
Mercedes-Benz S 320 W140
Mercedes-Benz SL 320 R129
SsangYong Chairman W

Надежность, проблемы и ремонт двигателя Мерседес М104 Е32 3.2 л.

Последний самый крупный гражданский рядный шестицилиндровый двигатель Мерседес М104 Е32 (не считая спортивных M104 E34 AMG и M104 E36 AMG) появился в 1991 году и был разработан на базе трехлитрового М104 Е30. Главным отличием М104 Е30 от М104 Е32, является блок цилиндров, в который поместили коленвал с увеличенным до 84 мм ходом поршня, а диаметр цилиндров увеличен с 88.5 мм до 89.9 мм. ГБЦ от М104 Е30, с 4 клапанами на цилиндр. Система впрыска топлива — распределенный впрыск. Начиная с 1992 года на М104 Е32 начали устанавливать впускной коллектор с переменной геометрией.

Вместо однорядной ненадежной цепи ГРМ на 103-ем движке, в новом М104 используется двухрядная, со значительно большим сроком службы.
Вместе с 3.2-литровом двигателем выпускались еще М104 Е30 и М104 Е28.

Очередная версия шестицилиндрового двигателя, уже в V-образном исполнении, под обозначением М112 Е32, появилась в 1997 году и за год заняла место старого рядного М104 Е32.

Модификации двигателей М 104 Е 32

1. M104.990 (1991 — 1993 г.в.) — первая версия мощностью 231 л.с. при 5800 об/мин, крутящий момент 310 Нм при 4100 об/мин. Степень сжатия 10. Устанавливался движок на Mercedes-Benz 300 SE/SEL W140.
2. M104.991 (1993 — 1998 г.в.) — аналог рестайлингового М 104.990 для Mercedes-Benz SL320 R129.
3. M104.992 (1992 — 1997 г.в.) — аналог М 104.991, степень сжатия снижена до 9.2, мощность 220 л.с. при 5500 об/мин, крутящий момент 310 Нм при 3750 об/мин. Устанавливался на Mercedes-Benz 320 E W124, E320 W124.

4. M104.994 (1993 — 1998 г.в.) — аналог М 104.990 с другим впускным коллектором, мощность 231 л.с. при 5600 об/мин, крутящий момент 315 Нм при 3750 об/мин.  Устанавливался на Mercedes-Benz S 320 W140.
5. M104.995 (1995 — 1997 г.в.) — мощность 220 л.с. при 5500 об/мин, крутящий момент 315 Нм при 3850 об/мин. Устанавливался на Mercedes-Benz E 320 W210.

Проблемы и недостатки двигателей Мерседес М104 3.2 л.

1. Течи масла. В двигателе М104 существует проблема периодических течей прокладок ГБЦ, П-образной прокладки и маслянного фильтра. Устраняется неисправность заменой соответствующей прокладки.
2. Перегрев мотора. Довольно неприятная проблема 104-го двигателя это склонность к перегреву. В случае проявлений симптомов на вашем моторе, необходимо проверить состояние радиатора и вискомуфты, которая живет около 100 тыс. км. Перегрев ведет к короблению ГБЦ, первыми шагами к данной неисправности это вышеописанные течи из под прокладок.
Кроме того, дешевое низкокачественное моторное масло ведет к засорению маслофорсунок, как следствие задиры и шум. При использовании качественного масла, бензина и регулярном техническом обслуживании, двигатель М104 практически неубиваем, один из самых надежных силовых агрегатов от Mercedes-Benz и имеет ресурс 400-500 и больше тыс. км.

Тюнинг двигателя Мерседес М104

Компрессор. Турбо

Переделка 3.2 л в 3.6 л. AMG одна из самых первых мыслей у владельца М104 Е32, однако для реализации подобных проектов потребуется заменить коленвал, шатуны, поршни, доработать ГБЦ, заменить распредвалы и форсунки, насос и прочее прочее. Проще либо сразу купить двигатель Mercedes-Benz M104 E36 AMG, либо установить наддув на стандартный двигатель и получить еще больше мощности. Для этих целей подойдет какой-нибудь скромный компрессор кит (например на Eaton M62), надуть 0.5 бар в стандартную поршневую на толстой прокладкой ГБЦ, с форсунками на 350 сс и более производительным топливным насосом, выхолопом 3», настроить на MegaSquirt/VEMS получим ~300 л.с. Вместо компрессора можно найти турбокит от Mossellman и на схожем давлении получим такую же мощность.
В случае если подобная отдача покажется невысокой, нужно либо купить более мощный и современный двигатель Мерседес, либо обратить внимание на киты от Turbo Bandit, после установки которых автомобиль станет мало похож на городской.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

wikimotors.ru

Двигатель М104 Достоинства и недостатки

Двигатель М104 был в двух пополнениях : объемом 2,8 и 3,2 это рядная шестерка. Устанавливался он на следующие автомобили : Mercedes W124 , W140 , W202 , W210 , W463. Этот двигатель Mercedes зарекомендовал себя как один из надежных двигателей , но как и все двигатели имеет свои конструктивные недостатки о которых мы сейчас поговорим.

Двигатели серии M104 имеют хорошие динамические характеристики:

2,8 (197 л.с)

Крутящий момент : 270 Н/м

Разгон до 100 км/ч : 9 сек

Расход топлива в городе : 13-14 литров

3,2 (220 л.с)

Автомобиль с данным двигателем имеет хорошую динамику менее 8 сек до 100 и крутящий момент 315 Н/м.

Разгон до 100 был написан для автомобиля Mercedes W124 для других автомобилей он будет другой.

Проблемы М104





В целом моторы данной серии очень надежны и имеют хороший ресурс нужно только во время менять масло и масляный фильтр и использовать только качественное масло.

Первое чему подвержены данные моторы это перегреву в основном это происходит при неисправности вискомуфты вентилятор , а также это происходит из -за конструктивной особенности все рядные шестерки склонны к перегреву.

Еще он также может перегреваться из-за забитого радиатора , так что если он засорен лучше его прочистить.

Вторая болезнь M104 это потеки масла из -за прокладки головки блока цилиндров , она начинает течь где то в районе 100 тыс.км. Из за использования некачественного масла могут забиться форсунки которые подают масло они предусмотрены в Mercedes M104 во избежания перегрева поршней.

В случае засорения форсунки может произойти задир поршня , признаком этого может служить стук двигателя ну тогда уже поздно поскольку Вы попали на капитальный ремонт , не проще ли во время менять масло чем платить за ремонт двигателя 40-50 тыс. руб , а может быть и более.

И так мы уже обсудили

технические характеристики M104 и его основные неисправности теперь вкратце обсудим недостатки и то на , что нужно обратить внимание перед покупкой.

1) Неисправность вискомуфты. После покупки перестрахуйтесь и замените вискомуфту.

2) Засоренный радиатор. Прочистите радиатор

3) Отпачивание двигателя в случае изношенной прокладки ГБЦ. Замените прокладку.

4) Перед покупкой обратите внимание на звук двигателя не должно быть никаких стуков и он не должен троить если это происходит то он имеет серьезные неисправности.

Спасибо за уделенное время надеюсь в статье вы узнали хоть , что то полезное для себя , ждите другие обзоры про немецкие автомобили и про двигатели.

Не забывайте вступать в нашу группу вконтакте http://vk.com/germany_auto_world, где можете узнавать о новых статьях нашего сайта.

Узнайте о других немецких автомобилях

germanyworld.ru

M104 E28 | Характеристики, ресурс, масло, тюнинг


Характеристики двигателя М104

Производство Stuttgart-Bad Cannstatt Plant
Марка двигателяM104
Годы выпуска1992-1998
Материал блока цилиндровчугун
Система питанияинжектор
Типрядный
Количество цилиндров6
Клапанов на цилиндр4
Ход поршня, мм73.5
Диаметр цилиндра, мм89.9
Степень сжатия9.2
10
(см. модификации)
Объем двигателя, куб.см2799
Мощность двигателя, л.с./об.мин193/5500
197/5800
(см. модификации)
Крутящий момент, Нм/об.мин 270/3750
265/3000
(см. модификации)
Топливо95
Экологические нормы
Вес двигателя, кг
Расход  топлива, л/100 км (для E280 W124)
— город
— трасса
— смешан.

14.5
11.0
12.5
Расход масла, гр./1000 кмдо 1000
Масло в двигатель0W-30
0W-40
5W-30
5W-40
5W-50
10W-40
10W-50
15W-40
15W-50
Сколько масла в двигателе, л7.5
При замене лить, л~7.0
Замена масла проводится, км 7000-10000
Рабочая температура двигателя, град.~90
Ресурс двигателя, тыс. км
— по данным завода
 — на практике


400+
Тюнинг, л.с.
— потенциал
— без потери ресурса

600+
Двигатель устанавливалсяMercedes-Benz C 280 W202
Mercedes-Benz 280 E / E 280 W124
Mercedes-Benz E 280 W210
Mercedes-Benz 300 SE W140
Mercedes-Benz S 280 W140
Mercedes-Benz SL 280 R129

Надежность, проблемы и ремонт двигателя Мерседес М104 Е28 2.8 л.

Самый малообъемный двигатель в серии М104 (в которую вошли еще М104 Е30, М104 Е32, М104 Е34 и М104 Е36) был разработан на базе М104 Е32 для замены прошлого М103 Е26. В блок цилиндров 3.2-литрового был установлен новый коленвал, с ходом поршня 73.5 мм, вместо 84 мм на базовом моторе. Головка блока цилиндров аналогична М104 Е32 с системой изменения фаз газораспределения на впуске. Система впрыска топлива — распределенный впрыск. Впускной коллектор с переменной геометрией.

В системе ГРМ используется надежная двухрядная цепь.
Двигатель находился в производстве до 1998 года, после чего был заменен на М112 Е28, с конфигурации V6.

Модификации двигателей М 104 Е 28

1. M104.941 (1993 — 1997 г.в.) — версия мощностью 193 л.с. при 5500 об/мин, крутящий момент 270 Нм при 3750 об/мин. Устанавливался на Mercedes-Benz C 280 W202.
2. M104.942 (1992 — 1997 г.в.) — аналог М 104.941 для Mercedes-Benz E 280 W124.
3. M104.943 (1993 — 1998 г.в.) — аналог М 104.941 для Mercedes-Benz SL 280 R129.
4. M104.944 (1992 — 1998 г.в.) — аналог М 104.941 для Mercedes-Benz 300 SE W140, S 280 W140.
5. M104.945 (1995 — 1997 г.в.) — аналог М104.941 для Mercedes-Benz E 280 W210.

Проблемы и недостатки двигателей Мерседес М104 2.8 л.

Болезни и неисправности М104 Е28 повторяют все те неприятности, что встречаются на М104 Е32. Узнать о них можно здесь.

Тюнинг двигателя Мерседес М104

Компрессор. Турбо

Учитывая практически полную аналогичность М104 Е28 старшему М104 Е32, подход к тюнингу данных моторов ничем не отличается, детальней узнать об этим можно здесь.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

wikimotors.ru

М 104 | MB-MOTOR

Бензиновый 6-ти цилиндровый двигатель M 104





Листы допуска моторных масел

для М104

229.1   229.3



Листы допуска антифриза для М104

325.0



Инструкция по ремонту М104

здесь



Статьи по ремонту М104

здесь






 М104 пришел на смену двигателю с маркировкой М103. Рядный 6-цилиндровый мотор объемом 2,8 или 3,2 литра, устанавливался на моделях W124,W202,W210 и W140 , объём 2.8 и 3.2, до июня 1997г. Существовала также AMG-версии объемом 3,6 литра . Двигатель имел два распредвала и по 4 клапана на цилиндр . На моторах без распределителя зажигания впускной распредвал оснащался муфтой с электрогидравлическим приводом для изменения фаз газораспределения . Изменение фаз происходило без плавной регулировки – только два крайних положения ( «раньше» - «позже» ).

 В зависимости от типа и года выпуска мог оборудоваться системами впрыска LH , HFM или ME2.0. Нумерация цилиндров – начиная от цилиндра, ближнего к радиатору. Порядок работы цилиндров - 1-5-3-6-2-4.

 Существовал еще один двигатель с индексом 104, заводское обозначение 104.900, который устанавливался на минивэны Vito. Но то была другая песня – у Мерседеса не было компактного мотора объемом 2,8 литра, пригодного для поперечной установки силового агрегата и ничтоже сумняшеся туда вонзили фольксвагеновский мотор VR6. Зачем присвоили индекс 104 уж наверно и сами не помнят.

 Варианты моторов с впрыском LH снабжались системой зажигания EZL, неотъемлемой частью которой был распределитель зажигания ( с крышкой и бегунком , установленными на передней крышке на носке впускного распредвала ). Варианты с системами  HFM и ME2.0 снабжались тремя спаренными катушками зажигания, каждая из которых работала на два цилиндра : 1-й с 6-м , 2-й с 5-м цилиндром , 3-й – с 4-м.

 Номер двигателя набит с правой стороны блока цилиндров в передней части двигателя над площадкой кронштейна генератора.



dmitrybakin.wixsite.com

Двигатель MERCEDES-BENZ М104 E32: характеристики, особенности, описание, обслуживание

Двигатель Мерседес М104 E32 является середнячком в серии моторов М104. Выпускалась модель достаточно не долго, всего 8 лет, но многим владельцам известна по Мерсу С-класса. Мотор достаточно эффективный, и имеет незначительные проблемы.

Характеристики и особенности моторов

Двигатель Мерседес М104 3.2 появилась в 1991 году, как и большинство движков серии 104. Последний самый крупный гражданский рядный шестицилиндровый двигатель Мерседес М104 Е32 (не считая спортивных M104 E34 AMG и M104 E36 AMG) появился в 1991 году и был разработан на базе трёхлитрового М104 Е30.

Mercedes-Benz S 320 W140.

Главным отличием М104 Е30 от М104 Е32, является блок цилиндров, в который поместили коленвал с увеличенным до 84 мм ходом поршня, а диаметр цилиндров увеличен с 88.5 мм до 89.9 мм. ГБЦ от М104 Е30, с 4 клапанами на цилиндр.

Система впрыска топлива — распределённый впрыск. Начиная с 1992 года на М104 Е32 начали устанавливать впускной коллектор с переменной геометрией.

Вместо однорядной ненадёжной цепи ГРМ на 103-ем движке, в новом М104 используется двухрядная, со значительно большим сроком службы.

Мотор М104 Е32.

М104 Е32

Наименование

Характеристики

Производитель

Stuttgart-Bad Cannstatt Plant

Марка мотора

М104

Тип двигателя

Инжектор

Объём

3.2 литра (3199 см куб)

Мощность

220 л.с.

Диаметр цилиндра

89.9

Количество цилиндров

6

Количество клапанов

24

Степень сжатия

9.2-10

Расход топлива

11.0 литра на каждые 100 км пробега в смешанном режиме

Масло для мотора

0W-30
0W-40
5W-30
5W-40
5W-50
10W-40
10W-50
15W-40
15W-50

Ресурс

400+ тыс. км

Применяемость

Mercedes-Benz 320 E / E 320 W124
Mercedes-Benz E 320 W210
Mercedes-Benz 300 SE W140
Mercedes-Benz S 320 W140
Mercedes-Benz SL 320 R129
SsangYong Chairman W

Модификации мотора

За долгое время производства силового агрегата было выпущено значительное количество модификаций моторов, которые получили широкое распространение. Рассмотрим, какие разновидности имеет мотор М104 Е32:

Двигатель М104 Е32.

  • M104.990 (1991 — 1993 г.в.) — первая версия мощностью 231 л.с. при 5800 об/мин, крутящий момент 310 Нм при 4100 об/мин. Степень сжатия 10. Устанавливался движок на Mercedes-Benz 300 SE/SEL W140.
  • M104.991 (1993 — 1998 г.в.) — аналог рестайлингового М 104.990 для Mercedes-Benz SL320 R129.
  • M104.992 (1992 — 1997 г.в.) — аналог М 104.991, степень сжатия снижена до 9.2, мощность 220 л.с. при 5500 об/мин, крутящий момент 310 Нм при 3750 об/мин. Устанавливался на Mercedes-Benz 320 E W124, E320 W124.
  • M104.994 (1993 — 1998 г.в.) — аналог М 104.990 с другим впускным коллектором, мощность 231 л.с. при 5600 об/мин, крутящий момент 315 Нм при 3750 об/мин. Устанавливался на Mercedes-Benz S 320 W140.
  • M104.995 (1995 — 1997 г.в.) — мощность 220 л.с. при 5500 об/мин, крутящий момент 315 Нм при 3850 об/мин. Устанавливался на Mercedes-Benz E 320 W210.

Обслуживание

Техническое обслуживание моторов М104 ничем не отличается от стандартных силовых агрегатов этого класса. ТО моторов проводится с интервалом в 15 000 км. Рекомендованное обслуживание проводить необходимо каждые 10 000 км.

Типичные неисправности

Проблемы семейства М104 для всех объёмов мотора одинаковые. Причина этому — ряд конструктивных особенностей, которые способны испортить настроение любому бывалому автолюбителю. Рассмотрим, основные неисправности, которые встречаются на силовом агрегате:

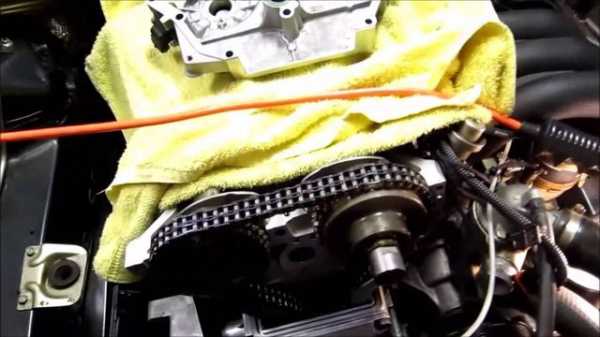

Процесс обслуживания мотора М104 Е32.

  • Перегрев двигателя. Стоит провести диагностику состояния радиатора и вискомуфты. При необходимости сменить элементы.
  • Течь моторного масла. Обычно течёт с прокладки теплообменника. Замена — решает проблему.
  • Вибрация. Как и на любом другом моторе, причиной становится — подушка, которую необходимо заменить.

Вывод

Двигатель М104 Е32 — достаточно надёжные и качественные движки производства Мерседес. Что касается ремонта, то рекомендуется обратиться на сервисную станцию технического обслуживания, но большинство автолюбителей проводят ремонтно-восстановительные работы самостоятельно.

avtodvigateli.com

M104 E30 | Описание, характеристики, проблемы


Характеристики двигателя М104

Производство Stuttgart-Bad Cannstatt Plant
Марка двигателяM104
Годы выпуска1989-1993
Материал блока цилиндровчугун
Система питанияинжектор
Типрядный
Количество цилиндров6
Клапанов на цилиндр4
Ход поршня, мм80.2
Диаметр цилиндра, мм88.5
Степень сжатия10
Объем двигателя, куб.см2960
Мощность двигателя, л.с./об.мин220/6400
231/6300
Крутящий момент, Нм/об.мин265/4600
272/4600
Топливо95
Экологические нормы
Вес двигателя, кг
Расход  топлива, л/100 км (для 300 SL-24 R129)
— город
— трасса
— смешан.

16.2
8.8
10.4
Расход масла, гр./1000 кмдо 1000
Масло в двигатель0W-30
0W-40
5W-30
5W-40
5W-50
10W-40
10W-50
15W-40
15W-50
Сколько масла в двигателе, л7.5
При замене лить, л~7.0
Замена масла проводится, км 7000-10000
Рабочая температура двигателя, град.~90
Ресурс двигателя, тыс. км
— по данным завода
 — на практике


400+
Тюнинг, л.с.
— потенциал
— без потери ресурса

600+
Двигатель устанавливалсяMercedes-Benz 300 E-24 W124
Mercedes-Benz 300 SL-24 R129

Надежность, проблемы и ремонт двигателя Мерседес М104 Е30 3.0 л.

Среднееобъемный представитель семейства М104 (в нее входят еще и М104 Е28, М104 Е32, М104 Е34 и М104 Е36) появился на свет в 1989 году и представлял собой блок цилиндров от М103 Е30 накрытый новой 24-клапанной головкой. В усовершенствованной ГБЦ, помимо двух распредвалов, применены гидрокомпенсаторы клапанных зазоров и система изменения фаз газораспределения на впускном валу, что позволило значительно улучшить характеристики двигателя. Диаметр впускных клапанов 35 мм, выпускных 31 мм.
Система впрыска топлива — механический впрыск KE-Jetronic.
Однорядную цепь ГРМ с прошлого М103, заменили на надежную двухрядную, со значительно большим сроком службы.

Выпускался мотор всего 4 года, после чего был вытеснен М104 Е32, с увеличенным рабочим объемом.

Модификации двигателей М 104 Е 30

1. M104.980 (1989 — 1993 г.в.) — версия с катализатором для 300 Е-24, мощностью 220 л.с. при 6400 об/мин, крутящий момент 265 Нм при 4600 об/мин. Устанавливался на Mercedes-Benz 300 E-24 W124.
2. M104.981 (1989 — 1993 г.в.) — аналог в безкатализаторном исполнении для Mercedes-Benz 300 SL-24 R129. Мощность 231 л.с. при 6300 об/мин, крутищий момент 272 Нм при 4600 об/мин.

Проблемы и недостатки двигателей Мерседес М104 3 л.

Все неисправности двигателей серии М104 имеют общие черты, и узнать о них можно кликнув здесь.

Тюнинг двигателя Мерседес М104

Компрессор. Турбо

В силу схожей конструкции данного двигателя и старшего М104 Е32, тюнинг этих двух рядных шестерок аналогичен. Узнать о наиболее рациональных методах повышения отдачи можно здесь.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

<<НАЗАД

wikimotors.ru

Средства связи - радиостанция Р-104М Кедр

Информация\Радиостанции\Отечественные радиостанции\Радиостанция Р-104М "Кедр"

Радиостанция Р-104М "Кедр"

Тип - Военные радиостанции

Категория - Радиостанции портативные и носимые

Краткое описание

Технические характеристики

  • Диапазон частот: 1.5 - 4.25 МГц
  • Год принятия на вооружение: 1949
  • Отображение частоты: механическая шкала
  • Тип излучения: CW, AM
  • Напряжение питания: 4.8В (возимый вариант 12В)
  • Тип аккумуляторных батарей: 2-НКН-24
  • Вес (приемопередатчик/рабочий комплект): 21.5 / 39.5 кг

Передатчик

  • Тип плавного гетеродина: (LC генератор)
  • Выходная мощность
    • возимый вариант: 20/10 вт (телеграф/телефон)
    • носимый вариант: 3.5/1 вт (телеграф/телефон)

Приемник

  • Тип: супергетеродин с одним преобразованием частоты
  • Фильтр ПЧ (телефон/телеграф): ФСС/кварцевый
  • Промежуточная частота: 690 кГц

Радиостанция собрана по трансиверной схеме. В приемный тракт входит один каскад УВЧ, смеситель для режима телефона, смеситель для режима телеграфа с кварцевым фильтром, двухкаскадный усилитель ПЧ с фильтрами и усилитель НЧ, используемый при передаче как усилитель модулирующего сигнала. Гетеродин радиостанции - перестраиваемый LC-генератор, работающий в диапазое частот 2.19-3.57 MHz. При работе на первом поддиаппазоне принимаемый сигнал вычитается из сигнала гетеродина для получения ПЧ (690 KHz), а при работе на втором - из принимаемого сигнала вычитается сигнал гетеродина. При работе на передачу с сигналом перестраиваемого гетеродина смешивается сигнал кварцевого генератора частотой 690 KHz. Амплитудная модуляция осуществляется в выходном каскаде, в котором используется лампа ГУ-50 (в возимом варианте радиостанции) или лампа 4П1Л (в носимом варианте).

Для согласования с различными типами антенн в комплект радиостанции входит антенное согласующее устройство. Источник питания радиостанции выполнен в виде отдельного блока.

Методика поиска и устранения неисправностей в этой радиостанции такая же, как и при ремонте радиостанции РБМ-1. Но конструктивно радиостанция Р-104М выполнена более компактно, многие узлы смонтированы в отдельных литых каркасах, что усложняет доступ к их деталям. Подробнее о ремонте радиостанции Р-104М можно узнать на страницах журнала «Радио», перечисленных ниже.

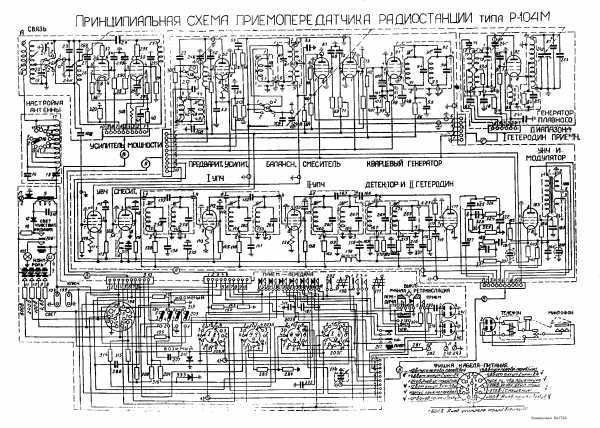

Принципиальная схема приемопередатчика радиостанции Р-104М

Источники информации: www.radioscanner.ru, chipinfo.ru
Краткие сведения о радиостанции Р-104М были опубликованы в «Радио» № 2 и 3 за 1968 год, а принципиальные схемы и описания работы их каскадов и узлов — в «Радио» № 5—12 за 1970 и № 1—3 за 1971 годы.

radiotract.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
