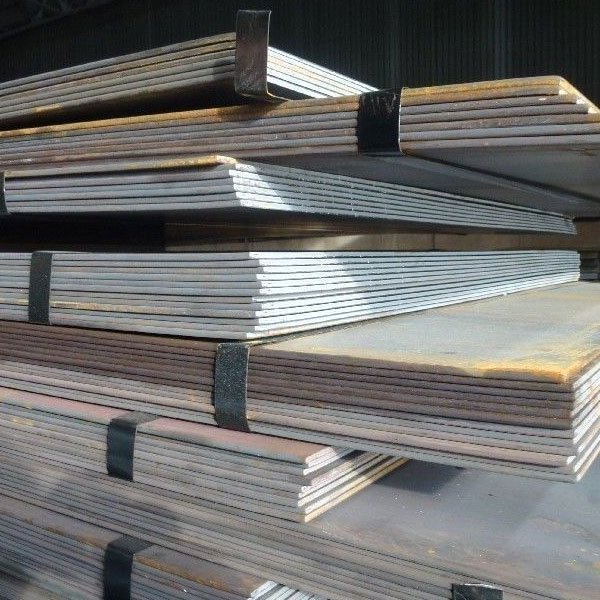

Лист 10ХСНД ГОСТ 6713-91
Поставляем со склада в городе Челябинск листовой металлопрокат марки стали 10ХСНД ГОСТ 6713-91 предназначенный для изготовления мостовых конструкций обычного и северного исполнения (3 категории при температуре -70 °С).
Повышенная прочность и устойчивость к коррозии позволяет применять сталь 10ХСНД в деталях спецтехники и элементах сварных металлоконструкций.
Листовой прокат марки стали 10ХСНД ГОСТ 6713-91 обладает пределом прочности σв 510-685 МПа.
Заказать сталь марки 10ХСНД, получить информацию по сортаменту, просчитать доставку можно обратившись по многоканальному телефону в Челябинске +7 351 223-14-76, либо отправив сообщение по электронной почте Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..
Аналог (заменитель) марки стали 10ХСНД ГОСТ 6713-91:
марка стали
Дополнительные условия к металлопрокату по требованию Покупателя в соответствии с ГОСТ, ТУ и др.
НТД:
1. 100%-УЗК 0, 1, 2, 3 класса сплошности по ГОСТ 22727-88.
2. Обрезная кромка.
3. Плоскостность: высокая, особо высокая.
4. Термообработанный: контролируемая прокатка, нормализцаия, закалка с высоким отпуском, высокий отпуск.
5. Z-свойства по ГОСТ 28870-90, относительное сужение в направлении толщины проката, не менее 15%, 25%, 35%.
Товары группы:
| НАИМЕНОВАНИЕ | ЦЕНА | |||
ЛИСТ Г/К 10ХСНД |
||||
| Лист г/к 10ХСНД 8х2200х11200 ГОСТ 6713-91 | 52 000,00 | |||
| Лист г/к 10ХСНД 10х24500х12100 ГОСТ 6713-91 | 52 000,00 | |||
| Лист г/к 10ХСНД 12х2540х12250 ГОСТ 6713-91 | 52 000,00 | |||
| Лист г/к 10ХСНД 14х2480х12030 ГОСТ 6713-91 | 52 000,00 | |||
| Лист г/к 10ХСНД 16х2560х12000 ГОСТ 6713-91 | 52 000,00 | |||
| Лист г/к 10ХСНД 18х2300х11100 ГОСТ 6713-91 | ||||
| Лист г/к 10ХСНД 20х2540х12050 ГОСТ 6713-91 | 53 000,00 | |||
| Лист г/к 10ХСНД 24х2600х12500 ГОСТ 6713-91 | 53 000,00 | |||
| Лист г/к 10ХСНД 25х2550х12150 ГОСТ 6713-91 | 53 000,00 | |||
| Лист г/к 10ХСНД 30х2560х12200 ГОСТ 6713-91 | 53 000,00 | |||
| Лист г/к 10ХСНД 32х2100х11500 ГОСТ 6713-91 | 53 000,00 | |||
| Лист г/к 10ХСНД 36х2000х8100 ГОСТ 6713-91 | 53 000,00 | |||
| Лист г/к 10ХСНД 40х2500х9800 ГОСТ 6713-91 | 53 000,00 | |||
| Лист г/к 10ХСНД 45х2490х10100 ГОСТ 6713-91 | 53 000,00 | |||
| Лист г/к 10ХСНД 50х2150х6350 ГОСТ 6713-91 | 53 000,00 | |||
Наличие, размеры листа, цену уточняйте в отделе продаж.

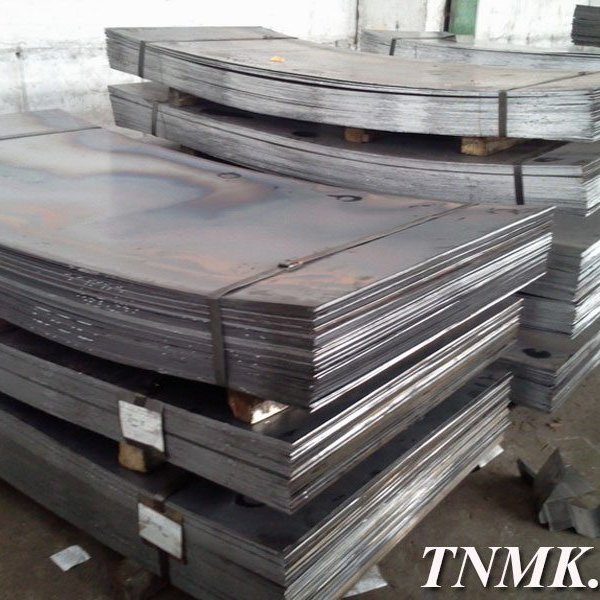

В наличии листы:
толщина 8мм-50мм
ширина 1500-2500 мм
длина 2500-12500 мм
Характеристики стали 10ХСНД
Химический состав в % материала 10ХСНД ГОСТ 6713-91:
| C | Si | Mn | Ni | S | P | Cr | Cu |
| до 0.12 | 0.8 – 1.1 | 0.5 – 0.8 |
0. 5 – 0.8 |
до 0.035 | до 0.035 | 0.6 – 0.9 | 0.4 – 0.6 |
Механические свойства при Т=20oС материала 10ХСНД:
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
|
|
510-685 | 390 | 19 | 290 |
|
Механические свойства:
sв – Предел кратковременной прочности , [МПа]
sT – Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5 – Относительное удлинение при разрыве , [ % ]
y – Относительное сужение , [ % ]
KCU – Ударная вязкость , [ кДж / м2]
HB – Твердость по Бринеллю , [МПа]
Физические свойства:
T – Температура, при которой получены данные свойства , [Град]
E – Модуль упругости первого рода , [МПа]
a – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град]
l – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r – Плотность материала , [кг/м3]
C – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)]
R – Удельное электросопротивление, [Ом·м]
Свариваемость:
без ограничений – сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая – сварка возможна при подогреве до 100-120 град.
и последующей термообработке
трудносвариваемая – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг.
Сталь марки 10ХСНД расшифровка:
10 указывает на среднее содержание углерода в стали 0,10%
Х – хром
С – кремний
Н – никель
Д – медь
Доставка спецтранспортом листа 10ХСНД, 15ХСНД ГОСТ 6713-91 шириной 2,5 метра:
Лист 10ХСНД-12 ГОСТ 19281-14 4мм, 5мм, 6мм:
Лист 10ХСНД ГОСТ 17066-94 2мм, 3мм, 4мм:
Лист 10ХСНД-3 хладостойкий ГОСТ 6713-91 8мм-50мм:
Лист 10ХСНД-3 ГОСТ 6713-91 доставка до г.
Сочи 8мм, 16мм, 20мм:
характеристики и расшифовка, применение и свойства стали
- Стали
- Стандарты
Всего сталей
| Страна | Стандарт | Описание | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Россия | ГОСТ 19281-2014 | Прокат повышенной прочности. Общие технические условия | ||||||||||
| Россия | ГОСТ Р 55374-2012 | Прокат из стали конструкционной легированной для мостостроения. Общие технические условия | ||||||||||
| Россия | ТУ 14-1-5120-92 | Прокат тонколистовой из стали повышенной прочности. | ||||||||||
| Россия | ТУ 14-1-5241-93 | Прокат толстолистовой высококачественный из углеродистой, низколегированной и легированной стали. Технические условия | ||||||||||
Химический состав 10ХСНД
Массовая доля элементов стали 10ХСНД по ГОСТ 19281-2014
| C (Углерод) | Si (Кремний) | Mn (Марганец) | P (Фосфор) | S (Сера) | Cr (Хром) | Ni (Никель) | V (Ванадий) | Nb (Ниобий) | Ti (Титан) | Al (Алюминий) | Cu (Медь) | N (Азот) | As (Мышьяк) | Fe (Железо) |
| 0,8 – 1,1 | 0,5 – 0,8 | 0,6 – 0,9 | 0,5 – 0,8 | 0,02 – 0,06 | 0,4 – 0,6 | остальное |
Массовая доля элементов стали 10ХСНД по ГОСТ Р 55374-2012
| C (Углерод) | Si (Кремний) | Mn (Марганец) | P (Фосфор) | S (Сера) | Cr (Хром) | Ni (Никель) | Al (Алюминий) | Cu (Медь) | N (Азот) | As (Мышьяк) | Fe (Железо) |
| 0,7 – 1,1 | 0,5 – 0,8 | 0,6 – 0,9 | 0,5 – 0,8 | 0,02 – 0,05 | 0,4 – 0,6 | остальное |
Массовая доля элементов стали 10ХСНД по ТУ 14-1-5120-92
| C (Углерод) | Si (Кремний) | Mn (Марганец) | P (Фосфор) | S (Сера) | Cr (Хром) | Ni (Никель) | Cu (Медь) | Fe (Железо) |
| 0,8 – 1,1 | 0,5 – 0,8 | 0,6 – 0,9 | 0,5 – 0,8 | 0,4 – 0,6 | остальное |
Массовая доля элементов стали 10ХСНД по ТУ 14-1-5241-93
| C (Углерод) | Si (Кремний) | Mn (Марганец) | P (Фосфор) | Cr (Хром) | Ni (Никель) | Cu (Медь) | As (Мышьяк) | Fe (Железо) |
| 0,4 – 0,8 | 0,3 – 0,6 | остальное |
Механические свойства стали 10ХСНД
Свойства по стандарту ГОСТ 19281-2014
| Класс прочности | Сечение, мм | Предел текучести, σ0,2, МПа | Временное сопротивление разрыву, σв, МПа | Относительное удлинение при разрыве, δ5, % |
| Сортовой прокат | ||||
| 345 | < 140 | > 345 | > 450 | > 21 |
| 355 | < 140 | > 355 | > 480 | > 21 |
| 375 | - | > 375 | > 510 | > 21 |
| 390 | - | > 390 | > 530 | > 18 |
| 440 | - | > 440 | > 590 | > 19 |
| Класс прочности | Толщина, мм | Предел текучести, σ0,2, МПа | Временное сопротивление разрыву, σв, МПа | Относительное удлинение при разрыве, δ5, % |
| Листовой прокат и гнутые профили | ||||
| 375 | < 50 | > 375 | > 510 | > 20 |
| 390 | < 50 | > 390 | > 510 | > 19 |
Свойства по стандарту ГОСТ Р 55374-2012
| Класс прочности | Предел текучести, σ0,2, МПа | Временное сопротивление разрыву, σв, МПа | Относительное удлинение при разрыве, δ5, % |
| С390 | > 390 | 530 – 685 | > 19 |
| В направлении толщины проката | |||
| С390 | > 265 | - | > 35 |
Свойства по стандарту ТУ 14-1-5120-92
| Толщина, мм | Предел текучести, σ0,2, МПа | Временное сопротивление разрыву, σв, МПа | Относительное удлинение при разрыве, δ5, % |
| 8 – 15 | > 390 | 530 – 685 | > 19 |
| 16 – 32 | > 390 | 530 – 670 | > 19 |
| 33 – 40 | > 390 | 510 – 670 | > 19 |
Свойства по стандарту ТУ 14-1-5241-93
| Сортамент | Толщина, мм | Предел текучести, σ0,2, МПа | Временное сопротивление разрыву, σв, МПа | Относительное удлинение при разрыве, δ5, % |
| Лист | 8 – 40 | > 390 | > 510 | > 19 |
| Нормы ударной вязкости, KCU, Дж/см2 | ||||
| Сортамент | Толщина,мм | Ударная вязкость после механического старения | Ударная вязкость при -40°С | Ударная вязкость -70°С |
| Лист | 8 – 10 | 29,0 | 44,0 | 34,0 |
| Лист | 10 – 15 | 29,0 | 39,0 | 29,0 |
| Лист | 15 – 40 | 29,0 | 39,0 | 29,0 |
×
Отмена Удалить
×
Выбрать тариф
×
Подтверждение удаления
Отмена Удалить
×
Выбор региона будет сброшен
Отмена
×
×
Оставить заявку
×
| Название | |||
Отмена
×
К сожалению, данная функция доступна только на платном тарифе
Выбрать тариф
Сталь 10ХСНД / Ауремо
ВСт6пс
ВСт5сп
ВСт3кп
ВСт4кп
ВСт6сп
ВСт2кп
вст4пс
St0
ВСТ2ПС
ВСт3пс
ВСт5пс
ВСт2сп
ВСт3сп
18К
08пс
10 пс
15 тыс.
18кп
20пс
35
55
05кп
08У
15кп
20 (20А)
22К
40
58 (55ПП)
08
10 (Статья 10)
12К
15пс
20 тыс.
25
45
60
08кп
10кп
15
16К
20кп
30
50
0sV
60С2
60S2XA
50HFA
60С2А
60С2ХФА
65С2ВА
85
55HGR
65
70С3А
55С2
60G
60С2Н2А
65G
70
75
SHX15
Шх25СГ
SHX4
А12
А20
А40Г
А30
10ХНДП
14G2AF
15G2AFDps
17ГС
18G2AFps
09G2
10G2BD
10HSND
12ГС
15Г2СФД
16ГС
35ГС
14ХГС
Сталь 15ХСНД
20ХГ2Ц
09Г2С
10Г2С1
14G2
16G2AF
17Г1С
25Г2С
10G2
14Х2ГМР
15HF
18Х2Н4МА
20G
20Х2Н4А
20HGR
20ХН2М (20ХНМ)
30G
30HGS
30ХН2МА
34ХН3М
35X
38Х2х4М
38ХА
38XMA
3Х3М3Ф
40X
40ХФА
45ХН
50G2
12ХН2
15X
20ХГСА
20ХН3А
25ХГСА
30ХГСА
30Хh3МФА
33HS
35ХН1М2ФА
38Х2НМ
40G
40Х2Н2МА
40XH
45G
45XN2MFA
50X
12ХН2А
18HGT
20ХГНР
20XN4FA
25HGT
30X
30ХГСН2А
30ХН3А
34ХН1М
35G
36Х2Н2МФА
38X2НМФ
38ХГН
38ХН3МА
40G2
40ХН2МА
45Г2
47ГТ
50XH
12Х2х5А
12ХН3А
15G
18Х2Н4ВА
20X
20XH
20ХНР
30HGT
30ХН3М2ФА
35Г2
35ХГСА
38Х2х3МА
38ХН3МФА
40ХС
45X
50G
Описание
Сталь 10ХСНД
Сталь 10ХСНД: марка сталей и сплавов. Ниже представлена систематизированная информация о назначении, химическом составе, видах припасов, заменителях, температурах критических точек, физико-механических, технологических и литейных свойствах для марки — Сталь 10ХСНД.
Общие сведения о стали 10ХСНД
| Марка-заменитель |
| сталь 16Г2АФ |
| Вид поставки |
| Лист 10хснд, уголок 10хснд, круг 10хснд, труба 10хснд, сортовой прокат, в том числе фасонный: ГОСТ 19281-73, ГОСТ 2590-71, ГОСТ 2591-71, ГОСТ 8239-80, ГОСТ 8239-80, 72, ГОСТ 6713-75, ГОСТ 535-79, ГОСТ 5521-86, ГОСТ 8509-86, ГОСТ 8510-86. Лист толстолистовой ГОСТ 19282-73, ГОСТ 19903-74, ГОСТ 5521-76, ГОСТ 6713-75. Лист 10хснд тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74, ГОСТ 5521-86. Лента ГОСТ 19281-73, ГОСТ 82-70, ГОСТ 103-76, ГОСТ 6713-75, ГОСТ 14637-79, ГОСТ 19282-73, ГОСТ 5521-76. Поковки и кованые заготовки ГОСТ 1133-71. Трубы 10хснд ОСТ 14-21-77. |
| Применение |
элементы сварных металлоконструкций и различные детали, к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограниченной массой и работающие при температуре от -70 до 450 °С. |
Химическая состав стали 10ХСНД
| Химический элемент | % |
| Азот (N), не более | 0,008 |
| Кремний (Si) | 0,8−1,1 |
| Марганец (Mn) | 0,5−0,8 |
| Медь (Cu) | 0,4−0,6 |
| Мышьяк (As), не более | 0,08 |
| Никель (Ni) | 0,5−0,8 |
| Сера (S), не более | 0,040 |
| Углерод ©, не более | 0,12 |
| Фосфор (P), не более | 0,035 |
| Хром (Cr) | 0,6−0,9 |
Механические свойства стали 10ХСНД
| Термическая обработка в состоянии поставки | Сечение, мм | σ 0,2 , МПа | σ B , МПа | δ 5 ,% |
| Профили и профили | <15 | 390 | 530 | 19 |
| Листы 10 и полосы в состоянии поставки (перекрестные образцы) | 15−32 | 390 | 530 | 19 |
| Листы 10 и полосы в состоянии поставки (перекрестные образцы) | 32−40 | 390 | 530 | 19 |
| Лист горячекатаный 10хснд | 2−3,9 | 530 |
Механические свойства при повышенных температурах
| испытание t, °С | σ 0,2 , МПа | σ B , МПа | δ 5 ,% | ψ, % | ||||||||||
Листы 10х20 мм толщиной. Нормализация | ||||||||||||||
| 20 | 410 | 540 | 36 | 71 | ||||||||||
| 100 | 360 | 500 | 33 | 71 | ||||||||||
| 200 | 330 | 470 | 28 | 70 | ||||||||||
| 300 | 305 | 480 | 28 | |||||||||||
| 400 | 295 | 490 | ||||||||||||
| 500 | 265 | 370 | тридцать | 77 | ||||||||||
| 600 | 195 | 215 | 35 | 87 | ||||||||||
| 700 | 140 | 160 | 47 | 94 | ||||||||||
| 800 | 59 | 78 | 71 | 87 | ||||||||||
| 900 | 59 | 78 | 70 | 95 | ||||||||||
Технологические свойства стали 10ХСНД
| Температура штамповки |
| Начало 1200, конец |
| Свариваемость |
| Свариваемость без ограничений. Способы сварки: РДС, АДС под флюсом и в среде защитных газов, ЭШС. |
| Обрабатываемость резанием |
| В нормализованном и отпущенном состоянии σ B = 560 МПа K υ тв.пл. = 1,4, К υ б.ст. = 1,12. |
| Склонность к высвобождению |
| не наклонная |
| Чувствительность стада |
| нечувствительный |
0019Ударная вязкость стали 10ХСНД
Ударная вязкость, тыс. куб.
Листы 10хснд и полосы (крестовые образцы) сечением 10−15 ммПредел выносливости стали 10ХСНД
| σ -1 , МПа | τ -1 , МПа | Термическая обработка, состояние стали |
| 284 | 167 | Толщина 4−32 |
| 274 | 167 | Толщина 33−40 |
Физические свойства стали 10ХСНД
| Температура испытания, °С | 20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
| Нормальный модуль упругости, Е, ГПа | 197 | 201 | 195 | 188 | 180 | 169 | 156 | 135 | 125 | |
| Коэффициент теплопроводности Вт/(м°С) | 40 | 39 | 38 | 36 | 34 | 31 | 29 |
Источник: Марка сталей и сплавов
Источник: www.
manual-steel.ru/10HSND.html
Сталь 10ХСНД: характеристики, свойства, аналоги
10ХСНД — низколегированная конструкционная сталь, применяемая в высокопрочных, коррозионностойких сварных металлоконструкциях. Соответствует стандартам ДСТУ 8817, ГОСТ 6713, ДСТУ 8541, ГОСТ 19281.
Классификация: Сталь конструкционная низколегированная для сварных конструкций.
Товар: Толстолистовой, широкополосный, плоский, сортовой и фасонный прокат.
Химический состав стали 10ХСНД, %
С | Си | Мн | Никель | С | Р | Кр | Н | Медь | Как |
≤0,12 | 0,8-1,1 | 0,5-0,8 | 0,5-0,8 | ≤0,04 | ≤0,035 | 0,6-0,9 | ≤0,008 | 0,4-0,6 | ≤0,08 |
Механические свойства стали 10ХСНД
Стандарт |
Толщина, мм | Свойства при растяжении | Ударная вязкость, KCU, Дж/см2, для проката, при температуре, оС, (мин) | ||||
| Прочность на растяжение, Н/мм2 | Предел текучести, Н/мм2, (мин) | Удлинение, %, (мин) | 1 | 2 | 3 | ||
| -40 | -60 | -70 | |||||
| 6713 | 8-15 | 530-685 | 390 | 19 | 39 | 29 | 29 |
| 16-32 | 530-670 | 390 | 19 | – | 29 | 29 | |
| 33-40 | 510-670 | 390 | 19 | – | 29 | 29 | |
Аналоги 10ХСНД
Болгария | 10ЧСНД |
Применение
Сталь 10ХСНД широко применяется в строительной отрасли в различных конструкциях (несущих арках и элементах) и мостовых металлоконструкциях, как типовых, так и северных.
