Стали 12х18н10т и 08х18н10т – cравнение аналогов, характеристики
Общие характеристики коррозионностойкой стали
К коррозионностойким сталям относят металлические сплавы, обладающие высокой стойкостью к коррозийным процессам в разных атмосферных и климатических условиях, воде, агрессивных газовых и химических средах. Антикоррозийные свойства обеспечиваются обогащением углеродистой стали специальными элементами, важнейший из них – это хром. Его минимальное содержание в структуре сплавов составляет 10,5%.
В данный момент существует около 250 марок нержавейки. Самые используемые легирующие элементы – это никель, кобальт, титан, молибден, ниобий. Углерод, в обязательном порядке входящий в состав, придает готовым изделиям нужную прочность и твердость. Изменение пропорций химических элементов дает металл с различными свойствами, предназначенный для определенных сфер использования.
Механические свойства 12Х18Н10Т
| Сечение, мм | Сечение, мм | B, МПа | 0,2, МПа | 5, % | , % |
Прутки. Закалка 1020-1100 °С, воздух, масло или вода. | 60 | 510 | 196 | 40 | 55 |
| Прутки шлифованные, обработанные на заданную прочность. | 590-830 | 20 | |||
| Прутки нагартованные. | <5 | 930 | |||
| Листы нержавеющие горячекатаные или холоднокатаные. Закалка 1000-1080°С, вода или воздух. | >4 | 530 | 236 | 38 | |
| Листы нержавеющие горячекатаные или холоднокатаные. Закалка 1050-1080°С, вода или воздух. | <3,9 | 530 | 205 | 40 | |
| Листы нержавеющие горячекатаные или холоднокатаные нагартованные | <3,9 | 880-1080 | 10 | ||
| Поковки. Закалка 1050-1100°С, вода или воздух. | <1000 | 510 | 196 | 35 | 40 |
| Проволока термообработанная. | 1,0-6,0 | 540-880 | 20 | ||
Трубы бесшовные горячедеформированные без термообработки. | 3,5-32 | 529 | 40 |
Характеристики нержавеющих сталей и области их применения
Все виды нержавеющих составов можно условно разделить на несколько групп. Каждая объединяет материалы с определенными химическими свойствами и внутренней структурой.
- Аустенитные (высоколегированные хромоникелевые металлы, маркировка А)
- Ферритные (хромистые, маркировка F)
- Мартенситные (углеродистые, маркировка C)
- Комбинированные
Один из самых распространенных и востребованных видов. Высокое содержание никеля и хрома (до 33%) обеспечивает исключительную стойкость к коррозии и непревзойденную прочность изделиям. Важное преимущество – технологичность. Материал хорошо сваривается, более вязок и пластичен, чем ферритный, не магнитен. К маркам аустенитного класса относятся: 04Х18Н10, 12Х18Н10Т, 12Х18Н9Т, 12Х18Н9, 08Х18Н10, AISI 304, AISI 316 и др. Сфера их использования широка. Аустенитные типы сплавов используются в качестве конструкционного материала, из которого изготавливаются изделия методом холодной штамповки и сварки. Это могут быть различные емкости, обшивка, трубопроводы, оборудование для переработки и хранения продуктов питания, фармакологическое, медицинское, лабораторное оборудование, детали для машиностроительной, автомобилестроительной, самолетостроительной отрасли, технологические агрегаты для химической отрасли.
Марки: 15Х28, 08Х18Т и др. В данной группе металлов повышенное содержание хрома (до 20%). Он обеспечивает устойчивость изделий к чрезвычайно агрессивным химическим средам, высокие магнитные свойства. Антикоррозийная стойкость ниже, чем у металлов аустенитной группы, поэтому ферритные виды используются в тех сферах, где требования по данному параметру не так значительны. Основные потребители хромистых ферритных сталей – производственные предприятия химической отрасли, тяжелого машиностроения, энергетической сферы. Их используют для производства оборудования и деталей, работающих в кислотных и щелочных растворах, бытовом приборостроении, пищевой промышленности.
Марки: 20Х13, 40Х13, 30Х13 и др. Благодаря высокому содержанию углерода, это наиболее прочные сплавы среди нержавеющей стали. Металлические изделия этой группы чрезвычайно износостойки, хорошо эксплуатируются в условиях высоких температур, но больше подвержены коррозийным процессам.
Данный вид металла может быть подвержен термической закалке, именно к этому типу относится коррозионностойкая жаропрочная сталь, успешно противостоящая окислению и пригодная для использования при высоких температурах. Металлопродукция сохраняет свои первоначальные свойства даже при постоянном термическом воздействии, материал характеризуется минимальным содержанием вредных примесей.
Примеры марок: 08Х22Н6Т, 12Х21Н5Т и др. Комбинированные марки могут обладать аустенитно-мартенситной или аустенитно-ферритной структурой и органично сочетают положительные свойства сплавов данных типов.
Как определить пищевую нержавейку в домашних условиях
Для определения химического состава стали используются анализаторы и спектрометры. Это сложное оборудование для профессионального пользования.
Для того, чтобы определить можно ли использовать металл для хранения, транспортировки пищевых продуктов в домашних условиях можно воспользоваться «народными» способами:
- При помощи уксуса.
Для этого придётся заранее запастись образцом металла, поместить его в 2 %-й уксус и подождать реакции. Если за несколько часов поверхность не потемнела, скорее всего, сталь действительно пищевая. - Путём помещения в рабочую среду. Фрагмент металла помещают в жидкость, для хранения или транспортировки которой сталь или изделие из неё приобретается. Спустя несколько часов оценивают результаты.
- При помощи наждачной бумаги и медного купороса. Этот способ подойдет для тех, кто не уверен в металле, из которого сделана нержавеющая кухонная посуда. Следует потереть кастрюлю абразивным материалом, далее на обработанную поверхность нанести раствор медного купороса. При появлении красной плёнки – сталь не пригодна для контакта с пищевыми продуктами.
Для этого придётся заранее запастись образцом металла, поместить его в 2 %-й уксус и подождать реакции. Если за несколько часов поверхность не потемнела, скорее всего, сталь действительно пищевая.Среди обывателей бытует заблуждение, что нержавеющий металл можно определить магнитом. К сожалению, этот способ не гарантирует правильность выбора, так как среди нержавеющих сталей, используемых для изготовления оборудования для пищевой промышленности, есть стали, которые магнитятся и которые не магнитятся.
Наиболее популярные марки:
ГОСТ 20Х13 (AISI 420, DIN 1.4021)
– нержавейка с мартенситной структурой, не поддается свариванию, не склонна к отпускной хрупкости, в процессе производства не образует внутренних дефектов. Используется для изготовления измерительного, режущего инструмента, пружин, рессор.
ГОСТ 12Х17 (AISI 430, DIN 1.4016)
– ферритная нержавеющая жаропрочная марка, не содержит в составе никеля. Характеризуется хорошей антикоррозийной сопротивляемостью в средне-агрессивных химических средах и высоких температурах.
ГОСТ 12Х18Н9 (AISI 304, DIN 1.4301)
– жаропрочный коррозионностойкий сплав, используемый в сварных конструкциях, контактирующих с агрессивными средами. Применяется для листовых деталей, сварной аппаратуры, теплообменников, аппаратов, работающих под давлением.
ГОСТ 08Х18h20 (AISI 304H, DIN 1.4948)
– аустенитный тип жаропрочного коррозионноустойчивого сплава, применяемый для производства трубного проката, узлов и агрегатов для химической и машиностроительной сферы, теплообменников, промышленных емкостей.
ГОСТ 03Х18h21 (AISI 304L, DIN 1.4306)
– хромоникелевая марка используется для производства оборудования, емкостей и трубопроводов для химической промышленности, в производстве азотной кислоты и других агрессивных веществ.
ГОСТ 08Х18h20Т (AISI 321, DIN 1.4541)
– нержавеющий жаростойкий и жаропрочный сплав, немагнитный, устойчивый к окислению и обладающий хорошей свариваемостью без предварительного нагрева. Используется в качестве пищевой и технической нержавейки для производства листового и трубного проката, сварной аппаратуры, изготовления емкостей, цистерн, резервуаров и оборудования в химической и нефтегазовой промышленности.
ГОСТ 03Х17h24М2, 03Х17h24М3, (AISI 316, 316S, 316L)
– незакаливаемая аустенитная марка, области применения – сварные детали, оборудование для целлюлозно-бумажной и химической промышленности, корпусы котлов, емкости и установки для угольной промышленности.
ГОСТ 08Х17h23М2Т (AISI 316Ti, DIN 1.4571)
– конструкционный жаростойкий жаропрочный нержавеющий сплав применяется для крепежных деталей и сварных конструкций в разных отраслях промышленности.
ГОСТ 20Х23h28 (AISI 310S, DIN 1.4845)
– жаропрочная и жароустойчивая аустенитная стальная нержавейка, применяемая для изготовления поковок, хомутов, камер сгорания, крепежных деталей и элементов котлов, б/ш труб, муфтелей.
При выборе нержавеющей стали следует учитывать условия эксплуатации металла, предполагаемую нагрузку, необходимые дополнительные свойства изделия. Если вы сомневаетесь, как правильно выбрать нержавеющую сталь, лучше обратиться к специалистам. Оставляйте заявку на сайте, и наши менеджеры дадут рекомендации по подбору оптимальных марок нержавеющих сплавов для заданных условий эксплуатации.
Механические свойства 12Х18Н10Т при повышенных температурах
| tиспытания, °C | Закалка 1050-1100°С, охлаждение на воздухе | 700 | 650 | 600 | 550 | 500 | 20 |
| 0,2, МПа | 120-195 | 120-195 | 120-205 | 135-205 | 135-205 | 225-315 | |
| B, МПа | 265-360 | 270-390 | 340-410 | 380-450 | 390-440 | 550-650 | |
| 5, % | 20-38 | 27-37 | 28-38 | 31-41 | 30-42 | 46-74 | |
| , % | 40-70 | 52-73 | 51-74 | 61-68 | 60-70 | 66-80 | |
| KCU, Дж/м2 | 255-353 | 245-353 | 196-358 | 215-353 | 196-353 | 215-372 |
Перечень аналогичных марок
Характеристики стали 08Х18Н10Т идентичны и у некоторых зарубежных марок нержавейки.
К их числу относятся:
- AISI 321, S32100 – Америка;
- 1.4541, 1.4878, X10CrNiTi18-9, X6CrNiTi18-10 – Германия;
- SUS321 – Япония;
- 321F00, Z6CN18-10, Z6CNT18-10 – Франция;
- 321S12, 321S18, 321S20, 321S22, 321S31 – Англия;
- 1.4541, X10CrNiTi18-10, X6CrNiTi18-10 – Европа;
- X6CrNiTi18-11, X8CrNiTi1811 – Италия;
- F3523, X6CrNiTi18-10 – Испания;
- 0Cr18Ni11Ti, 1Cr18Ni9Ti, OCr18Ni10Ti – Китай;
- 2337 – Швеция;
- 0h28N10T, 1h28N10T, 1h28N9T – Польша;
- 17246, 17247, 17248 – Чехия;
- X6CrNiTi18-10S, X6CrNiTi1810K-KW – Австрия
Среди сплавов российского производства можно отметить 10Х17Н13М2Т и 10Х17Н13М2 (не содержат титана), а также 10Х17Н13МЗТ, в состав которого включено повышенное содержание молибдена.
В России выпускается и более дешевый аналог 12Х17. Он обладает антикоррозийными свойствами. Но его применение невозможно при экстремально высоких температурах.
К тому же, его химические и физические показатели остаются неизменными только при нахождении в слабоагрессивных средах.
Зарубежные аналоги Стали 08Х18Н10Т
| США | Германия | Япония | Франция | Англия | Евросоюз |
| — | DIN,WNr | JIS | AFNOR | BS | EN |
| 321 | 1,4541 | SUS321 | 321F00 | 321S12 | 1,4541 |
| S32100 | 1,4878 | Z6CN18-10 | 321S18 | X10CrNiTi18-10 | |
| X10CrNiTi18-9 | Z6CNT18-10 | 321S20 | X6CrNiTi18-10 | ||
| X12CrNiTi18-9 | 321S22 | ||||
| X6CrNiTi18-10 | 321S31 | ||||
| Италия | Испания | Китай | Польша | Чехия | Австрия |
| UNI | UNE | GB | PN | CSN | ONORM |
| X6CrNiTi18-11 | F.3523 | 0Cr18Ni11Ti | 0h28N10T | 17246 | X6CrNiTi18-10S |
| X8CrNiTi1811 | X6CrNiTi18-10 | 1Cr18Ni9Ti | 1h28N10T | 17247 | X6CrNiTi1810K-KW |
| OCr18Ni10Ti | 1h28N9T | 17248 |
Условные обозначения
| Механические свойства | |
| σB | временное сопротивление разрыву (предел прочности при растяжении), МПа |
| σ0,2 | предел текучести условный, МПа |
| σсж | предел прочности при сжатии, МПа |
| σсж0,2 | предел текучести при сжатии, МПа |
| σ0,05 | предел упругости, МПа |
| σизг | предел прочности при изгибе, МПа |
| σ-1 | предел выносливости при испытании на изгиб с симметричным циклом нагружения, МПа |
| δ5 , δ4 , δ10 | относительное удлинение после разрыва, % |
| ψ | относительное сужение, % |
| ν | относительный сдвиг, % |
| ε | относительная осадка при появлении первой трещины, % |
| τК | предел прочности при кручении, максимальное касательное напряжение, МПа |
| τ-1 | предел выносливости при испытании на кручение с симметричным циклом нагружения, МПа |
| KCU и KCV | ударная вязкость, определенная на образце с концентраторами вида U и V, Дж/см2 |
| HRCэ и HRB | твёрдость по Роквеллу (шкала C и B соответственно) |
| HB | твёрдость по Бринеллю |
| HV | твёрдость по Виккерсу |
| HSD | твёрдость по Шору |
| Физические свойства | |
| E | модуль упругости нормальный, ГПа |
| G | модуль упругости при сдвиге кручением, ГПа |
| ρn | плотность, кг/м3 |
| λ | коэффициент теплопроводности, Вт/(м∙°C) |
| ρ | удельное электросопротивление, Ом∙м |
| α | коэффициент линейного теплового расширения, 10-61/°С |
| с | удельная теплоёмкость, Дж/(кг∙°С) |
Источники
- https://InstrumentBaza. ru/materialy/08h28n10t-harakteristiki.html
- https://paes250.ru/vidy-stali/plotnost-08h28n10t.html
- https://pressadv.ru/stali/08h28n10t-harakteristiki.html
- https://iopent.ru/pro-materialy/plotnost-08h28n10t.html
- https://intehstroy-spb.ru/spravochnik/nerzhaveyuschaya-stal-marki-08h28n10t.html
- https://ipmet.ru/nerzhaveyushhaya-stal-08x-18n-10t-xarakteristiki-priminenie-analogi/
- https://uraltm08.ru/stati/kak-rasshifrovat-marku-stali.html
- https://svarkaipayka.ru/material/stal/tehnicheskie-harakteristiki-stali-08h28n10t.html
- https://vse-stali.ru/stali-i-splavy-korrozionnostojkie-zharoprochnye-zharostojkie-iznosostojkie/stal-08h28n10t/
ru/materialy/08h28n10t-harakteristiki.htmlОсновные преимущества сплава
Нержавейка марки 08Х18Н10Т изготавливается в соответствии с требованиями ГОСТ 5632-72. Она обладает высокой пластичностью, позволяющей без труда производить тонкостенные детали. При сварке она не требует предварительного подогрева и последующего охлаждения сварного шва.
Металл прекрасно обрабатывается на любом фрезеровочном оборудовании.
Из него можно изготавливать кастрюли, сковороды и другую посуду. А за счет доступной цены, стоимость такой посуды оказывается весьма демократичной.
Всё о нержавеющей стали марки AISI 321 аналога 12х18н10т
Сталь AISI 304 имеет практически полноценный аналог – сплав марки 12Х18Н10Т. Однако некоторые отличия в химическом составе данных сплавов позволяют их сравнивать, и найти отличие aisi 304 от 12х18н10т в свойствах при их использовании. Так что, выбирая сталь для изготовления определённого вида конструкций или деталей, необходимо руководствоваться этим данными.
Химический состав, позволяющий определить отличие aisi 304 от 12х18н10т
Никель. AISI 304 – до 10-11 %. 12Х18Н10Т — аналогично
Хром. AISI 304 — до 20 %. 12Х18Н10Т — 17-19 %
Медь. AISI 304 – до 0,3 %. 12Х18Н10Т — аналогично
Углерод – AISI 304 — до 0,08 %. 12Х18Н10Т — до 0,12 %
Титан — AISI 304 – не более 0,3 %.
12Х18Н10Т – 0,8 %.

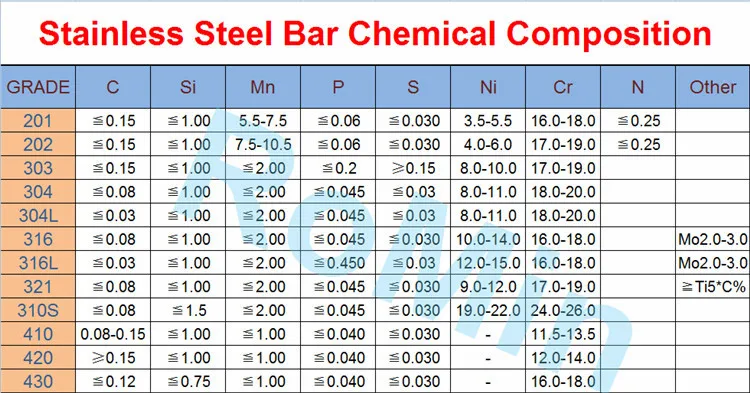

Полный химический состав данных сплавов см. табл.
| Марки | C | Mn | P | S | Si | Cr | Ni | Ti | Fe |
| 12Х18Н10Т | <0,12 | <2,0 | <0,035 | <0,02 | <0,8 | 17,0-19,0 | 9,0-11,0 | <0,4-1 | Остальное |
| AISI 304 | <0,08 | <2,0 | <0,045 | <0,03 | <1,0 | 18,0-20,0 | 8,0-10,5 | — | Остальное |
Таблица российских и зарубежных аналогов нержавеющей стали AISI 304, 316, 430, 12х18н10т
APEX METAL предлагает покупателям разнообразные виды нержавеющего металлопроката, выполненного из лучших марок нержавеющей стали, соответствующих строгим международным нормам и обладающих великолепными технологическими, а так же и эксплуатационными характеристиками.
Высокая коррозионная устойчивость нержавеющей стали является основной характеристикой изделий из данных материалов при долговечной работе в агрессивных коррозионно-активных средах, в широких температурных диапазонах.
Химический состав проката, выполненного из коррозионно-стойкой нержавеющей стали aisi 304 аустенитного класса, соответствует требованиям норматива АISI – Аmerican Iron and Steell Institute (Американского Института Стали и Сплавов). В сопроводительных документах обозначение марок нержавейки aisi и ее аналогов производится в соответствии с национальными или международным стандартами:
| Национальный стандарт | Марка нержавеющей стали | |||
| AISI США | сталь AISI 304 | сталь AISI 321 | сталь AISI 316 | сталь AISI 430 |
| Стандарт РФ | 08Х18Н10 | 12Х18Н10Т | 08Х17Н13М2 | 12Х17 |
| EN Европа | 1.4301 | 1.4541 | 1.4436 | 1.4016 |
| UNS США | S30400 | S32100 | S31600 | S43000 |
| SIS Швеция | 2332/33 | 2337 | 2343 | 2320 |
| BS Великобритания | 304S31 | 321S31 | 316S33 | 430S17 |
| JIS Япония | SUS304 | SUS321 | SUS316 | SUS430 |
| DIN Германия | X5CrNi18-10 | X10CrNiTi18-10 | X3CrNiMo18-3-4 | X6Cr17 |
Область использования
Применение AISI 321 обширно — это одна из наиболее востребованных марок стальных сплавов.
Наиболее охотно данную сталь применяют в таких отраслях, как:
- Производственное оснащение пищевой, а также фармацевтической промышленности такой, где требуется безусловная гигиеничность;
- Оборудование и сортовой металлопрокат для химической, нефтяной отрасли, предполагающих наличие химически активной среды;
- Сварочное производство различных конструкций и механизмов. Прежде всего, это касается изделий, которые активно эксплуатируются на открытом воздухе или в условиях заметного нагрева (коллекторы, трубы, газоотводные устройства, трубопроводы и т.д.).
Какую информацию можно узнать по условному обозначению марок нержавеющей стали
Нержавеющие свойства стали обусловлены наличием в ее составе легирующих элементов, основными из которых являются хром и никель. Для придания особых свойств (большей прочности, хладостойкости и других), улучшения технологических характеристик в сталь добавляют и другие легирующие элементы (например, титан, молибден, марганец), наноприсадки редкоземельных металлов.
Благодаря легированию титаном, нержавеющая сталь 12х18н10т приобретает повышенную хладостойкость и используется для изготовления сварных изделий для криогенной техники, работающей при t до -269˚С. Кроме того, по условному обозначению марок стали можно определить:
- Химический состав стали, например, хромистая нержавеющая сталь Х6Cr17 — aisi 430 содержит в своем составе до 0,08% массовой доли углерода (цифра 6 после буквы Х указывает на среднее содержание углерода в стали, умноженное на 100) и 16 — 18% хрома
- Класс стали, например, цифра 3 в обозначении нержавеющей стали aisi 316 указывает на ее принадлежность к аустенитному классу. Соответственно цифра 4 в обозначении стали 430 указывает на принадлежность стали к ферритному классу, две последующие цифры определяют порядковый номер стали в группе
- Европейский стандарт указывает на принадлежность нержавеющей стали к определенному типу, по порядковым номерам сталей 1.4301, 1.4436, 1.4016 можно определить, что рассматриваемые марки относятся к группе нержавеющих сталей (в данную группу входят стали под номерами 1. 40ХХ-1.45ХХ)
- Буква S в обозначении стали по стандарту UNS обозначает принадлежность материала к группе жаростойких и коррозионно-стойких (нержавеющих) сталей (в данную группу входят стали, обозначаемые S00001…S99999)
- В обозначении стали по шведскому стандарту цифры 23ХХ указывают на содержание хрома в стали (все рассматриваемые в таблице марки относятся к группе сталей с содержанием хрома ≥10%)
- В стандартах, действующих на территории РФ, по
условному обозначению стали можно судить об ее элементном составе, в нормативных документах на нержавеющую сталь (ГОСТ 5632 и других) представлена информация о классификации стали, химсоставе, свойствах, назначении и сферах применения - В обозначении стали по шведскому стандарту цифры 23ХХ указывают на хрома ≥10%)
- В стандартах, действующих на территории РФ, по условному обозначению стали можно судить об ее элементном
40ХХ-1.45ХХ)Прайс-лист на все виды нержавеющего листа (зеркальный, матовый, шлифованный, рифленый): AISI 304/ 08х18н10, AISI 321/ 12х18н10т, AISI 430/ 12х17 .
Цены на нержавеющую ленту 12х18н10т для атомной, химической, пищевой промышленности, мебельной индустрии, машиностроения .
Источник
ГОСТ и другие нормативные документы на сталь
Нержавеющая сталь 12Х18Н10Т изготавливается согласно требованиям ГОСТ:
- 1133-71 — методом ковки круглого и квадратного сечения;
- 18143-72 — проволока;
- 18907-73 — прутки;
- 25054-81 — поковки, поставляются в отожженном состоянии;
- 4986-79 — лента холоднокатаная;
- 9940-81 — трубы бесшовные горячекатаные;
- 9941-81 — трубы бесшовные катаные в холодном и теплом состоянии;
- 2879-2006 — шестигранник горячекатаный.
Кроме вышеперечисленных, используется еще ряд стандартов для изготовления профилей высокой точности, а также изделий и деталей из коррозионностойкой жаропрочной стали.
Механические свойства 12Х18Н10Т
| Сечение, мм | Сечение, мм | B, МПа | 0,2, МПа | 5, % | , % |
Прутки. Закалка 1020-1100 °С, воздух, масло или вода. | 60 | 510 | 196 | 40 | 55 |
| Прутки шлифованные, обработанные на заданную прочность. | 590-830 | 20 | |||
| Прутки нагартованные. | 4 | 530 | 236 | 38 | |
| Листы нержавеющие горячекатаные или холоднокатаные. Закалка 1050-1080°С, вода или воздух. |
Ударная вязкость нержавеющей стали 12Х18Н10Т
| X10CrNiTi18-10 |
| X12CrNiTi18-9 |
| X6CrNiTi18-10 |
| LW18 |
| LW24 |
| X6CrNiTi18-10 |
| X6CrNiTi18-10KT |
| H0Cr20Ni10Ti |
Зарубежные аналоги материала 12Х18Н10Т (продолжение)
| Швеция | Болгария | Венгрия | Польша | Румыния | Чехия | Австрия | Австралия | Юж. Корея |
| SS | BDS | MSZ | PN | STAS | CSN | ONORM | AS | KS |
Технологические свойства 12Х18Н10Т
Температура ковки
Начальная температура при горячей обработке должна составлять около +1200 °С, а при завершении она снижается до +850 °С. Если сечение листов нержавеющей стали не превышает 350 мм, то охлаждение осуществляется в воздухе.
Флокеночувствительность
Обрабатываемость резанием
В закаленном состоянии при НВ 169 и B = 610 МПа: Ku тв. спл. = 0,85, Ku б. ст. = 0,35.
Свариваемость
Нержавеющая сталь отличается превосходной свариваемостью, поэтому сварка может осуществляться без особых ограничений.
После выполнения сварки рекомендуется выполнить термическую обработку.
Полный химический состав 12Х18Н10Т и AISI 304 в таблице.
| Марки | C | Mn | P | S | Si | Cr | Ni | Ti | Fe |
| 12Х18Н10Т | <0,12 | <2,0 | <0,035 | <0,02 | <0,8 | 17,0-19,0 | 9,0-11,0 | <0,4-1 | Остальное |
| AISI 304 | <0,08 | <2,0 | <0,045 | <0,03 | <1,0 | 18,0-20,0 | 8,0-10,5 | – | Остальное |
Нержавеющая сталь 12Х18Н10Т
Заменители
Заменитель — стали 08Х18Г8Н2Т, 10Х14Г14Н4Т, 12Х17Г9АН4, 08Х22Н6Т, 08X17Т, 15Х25Т, 12Х18Н9Т.
Иностранные аналоги
| Германия DIN | Марка | X10CrNiTi18-9 |
| Номер | 1.4541 | |
| США (AISI, SAE, ASTM) | 321 | |
| Франция (AFNOR) | Z10CN18 | |
| Великобритания (BS) | 320S31 | |
| Швеция (SS) | 2337 | |
| Италия UNI | — | |
| Япония | SUS321 | |
ВАЖНО.
Возможность замены определяется в каждом конкретном случае после оценки и сравнения свойств сталей
Расшифровка стали 12Х18Н10Т
Цифра 12 указывает среднее содержание углерода в сотых долях процента, т.е. для стали 12Х18Н10Т это значение равно 0,12%.
Буква «Х» указывает на содержание в стали хрома. Цифра 18 после буквы «Х» указывает примерное количество хрома в стали в процентах, округленное до целого числа, т.е. содержание хрома около 18%.
Буква «Н» указывает на содержание в стали никеля. Цифра 10 после буквы «Н» указывает примерное количество никеля в стали в процентах, округленное до целого числа, т.е. содержание никеля около 10%.
Буква «Т» указывает на содержание в стали титана. Содержание титана в стали не превышает 1,5%.
Вид поставки
Cортовой прокат, в том числе фасонный: ГОСТ 5949-75, ГОСТ 2590-88, ГОСТ 2879-88. Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78. Шлифованный пруток и серебрянка ГОСТ 14955-77, ГОСТ 18907-73. Лист толстый ГОСТ 7350—77.
Лист тонкий ГОСТ 5582—75. Лента ГОСТ 4986—79. Проволока ГОСТ 18143—72. Поковки и кованые заготовки ГОСТ 25054—81, ГОСТ 1133-71. Трубы ГОСТ 9940-72, ГОСТ 9941-72, ГОСТ 14162-79.
Свариваемость
Сталь 12Х18Н10Т является свариваемой без ограничений. Способы сварки: РДС, ЭШС и КТС (Контактно Точечная Сварка). Рекомендуется последующая термообработка.
Технологические свойства
Температура ковки, °С: начала 1200, конца 850. Сечения до 350 мм охлаждаются на воздухе. Обрабатываемость резанием — Kv тв.спл = 0,85 и Kv б.ст = 0,35 в закаленном состоянии при НВ 169 и σв = 610 МПа. Флокеночувствительность — не чувствительна.
Химический состав, % (ГОСТ 5632-2014)
| Сталь | C | Si | Mn | Cr | Ni | Ti | S | P |
| 12Х18Н10Т | не более 0,12 | не более 0,80 | не более 2,00 | 17,0-19,0 | 9,0-11,0 | 5,0-8,0 | не более 0,02 | не более 0,40 |
Применение 12Х18Н10Т
Назначение — детали, работающие до 600 °С; сварные аппараты и сосуды, работающие в разбавленных растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей и другие детали, работающие под давлением при температуре от -196 до +600 °С, а при наличии агрессивных сред — до +350 °С.
Сталь коррозионностойкая (нержавеющая) аустенитного класса и преимущественно применяется как коррозионостойкая, но может применяться и как жаростойкая и жаропрочная. По жаростойкости близка к стали 12Х18Н9Т.
Применяется для изготовления свариваемой аппаратуры в разных отраслях промышленности.
Примерное применение как жаростойкой стали
Назначение — трубы, детали печной арматуры, теплообменники, муфели, реторты, патрубки и коллекторы выхлопных систем, электроды искровых зажигательных свечей. Рекомендуемая максимальная температура применения в течение длительного времени (до 10000 ч), 800°С.
Температура начала интенсивного окалинообразования в воздушной среде, 850°С.
Неустойчива в серосодержащих средах. Применяются в случаях, когда не могут быть применены безникелевые стали.
Примерное применение как жаропрочной стали
Детали выхлопных систем, трубы, листовые и сортовые детали.
Рекомендуемая максимальная температура применения, 600°С.
Срок службы — Весьма длительный.
Температура начала интенсивного окалинообразования в воздушной среде, 850°С.
Применение стали 12Х18Н10Т для корпусов, крышек, фланцев, мембран и узла затвора, изготовленных из проката, поковок (штамповок) (ГОСТ 33260-2015)
| Марка стали | НД на поставку | Температура рабочей среды (стенки), °С | Дополнительные указания по применению |
| 12Х18Н10Т ГОСТ 5632 | Сортовой прокат ГОСТ 5949. Листы ГОСТ 7350. Поковки ГОСТ 25054. Трубы ГОСТ 9940, ГОСТ 9941 (из 12Х18Н10Т) | От -270 до 350 | Для сварных узлов арматуры, работающих в агрессивных средах: HNO3, щелочей, аммиачной селитры, пищевых сред, сред спецтехники, судовой арматуры, криогенных сред, сероводородсодержащих сред; для мембран |
| Св. 350 до 610 | Для сварных узлов арматуры при отсутствии требования стойкости к межкристаллитной коррозии |
Применение стали 12Х18Н10Т для крепежных деталей арматуры (ГОСТ 33260-2015)
Марка стали, по ГОСТ 1759. 0 | Стандарт или технические условия на материал | Параметры применения | |||||
| Болты, шпильки, винты | Гайки | Плоские шайбы | |||||
| Темпера- тура среды, °С | Давление номи- нальное Pn, МПа (кгс/см2) | Темпера- тура среды, °С | Давление номи- нальное Pn, МПа (кгс/см2) | Темпера- тура среды, °С | Давление номи- нальное Pn, МПа (кгс/см2) | ||
| 12Х18Н10Т | ГОСТ 5632 | От -196 до 600 | Не регламен- тируется | От -196 до 600 | Не регламен- тируется | От -196 до 600 | Не регламен- тируется |
Применение стали 12Х18Н10Т для изготовления шпинделей и штоков (ГОСТ 33260-2015)
| Марка стали | НД на поставку | Температура рабочей среды, °С | Дополнительные указания по применению |
| 12Х18Н10Т ГОСТ 5632 | Сортовой прокат ГОСТ 5949 | От -270 до 350 | Применяется для работы в агрессивных средах: азотной кислоте, щелочах, аммиачной селитре, пищевых средах, средах спецтехники, судпрома, криогенной техники и сероводородсодержащих средах. Применяется для сварных узлов |
| Сортовой прокат ГОСТ 5949 | Св. 350 до 610 | Применяется для работы в средах, не вызывающих межкристаллитной коррозии |
Применение стали 12Х18Н10Т для сильфонов (ГОСТ 33260-2015)
| Марка стали | НД на поставку | НД на изготовление сильфонов | Температура рабочей среды, °С | Давление рабочее Pp, МПа(кгс/см2), не более | Дополнительные указания по применению |
| 12Х18Н10Т ГОСТ 5632 | Лист ГОСТ 5582. Лента ГОСТ 4986, (для стали 1.4541) | ГОСТ 21744, ГОСТ 22388 | От -260 до 550 | От 0,6 до 25,0 (от 6 до 250) | Для воды, пара, инертных газов и для криогенных температур. Для сред слабой агрессивности — до температуры 350°С. Для коррозионных сред — до 150°С |
| Труба ГОСТ 10498 | От -260 до 465 | От 0,15 до 3,10 (от 1,5 до 31,0) |
ПРИМЕЧАНИЕ В таблице указаны предельные величины по температурам и рабочим давлениям.
Конкретные сочетания параметров применения (рабочее давление, осевой ход, температура и полный назначенный ресурс) приведены в нормативной документации на сильфоны.
Применение стали 12Х18Н10Т для узла затвора арматуры
| Марка стали | Температура рабочей среды, °С | Твердость | Дополнительные указания по применению |
| 12Х18Н10Т ГОСТ 5632 | От -100 до 300 | 155…170 HB | Работоспособность узла затвора обеспечивается при наличии наплавки или другого износостойкого покрытия в ответной детали |
Применение стали 12Х18Н10Т для винтовых цилиндрических пружин
| Марка стали | НД на поставку | Температура применения, °С | Дополнительные указания по применению |
| 12Х18Н10Т ГОСТ 5632 | Проволока | От -253 до 400 | Предохранительные, регулирующие клапаны, маломагнитные пружины |
Применение стали 12Х18Н10Т для прокладок
| Марка стали | Вид полуфабриката | Температура применения, °С | Дополнительные указания по применению | |
| Наименование | НД на поставку | |||
| 12Х18Н10Т ГОСТ 5632 | Листы толстые термически обработанные | ГОСТ 7350 | От -253 до 600 | Применяется для работы в коррозионных средах |
Стойкость стали 12Х18Н10Т к сульфидному коррозионному растрескиванию
| Метод формообразования заготовок | Наименование деталей |
| Поковки, штамповки, заготовки из проката | Корпус, крышка, шток, шпиндель, детали уплотнения затвора, концевые детали сильфона |
Максимально допустимые температура применения стали 12Х18Н10Т в средах, содержащих аммиак
| Марка стали | Температура применения сталей, °С при парциальном давлении аммиака, МПа (кгс/см ) | ||
Св. 1(10) до 2(20) | Св. 2(20) до 5(50) | Св. 5(50) до 8(80) | |
| 12Х18Н10Т | 540 | 540 | 540 |
Максимально допустимые температура применения стали 12Х18Н10Т в водородосодержащих средах
| Марка стали | Температура, °С, при парциальном давлении водорода, Ph3, МПа (кгс/см2) | ||||||
| 1,5(15) | 2,5(25) | 5(50) | 10(100) | 20(200) | 30(300) | 40(400) | |
| 12Х18Н10Т | 510 | 510 | 510 | 510 | 510 | 510 | 510 |
- Параметры применения сталей, указанные в таблице, относятся также к сварным соединениям.
- Парциальное давление водорода рассчитывается по формуле: Ph3 = (C*Pp)/100, где C — процентное содержание в системе; Ph3 — парциальное давление водорода; Pp — рабочее давление в системе.
Коэффициент относительной эрозионной стойкости деталей арматуры из стали 12Х18Н10Т
| Детали проточной части арматуры | Материал деталей | Коэффициент эрозионной стойкости относительно стали 12X18h20T | Максимальный перепад давления, при котором отсутствует эрозионный износ, МПа |
| Корпус, патрубки, шток, плунжер (шибер), седло | 12Х18Н10Т | 1,0 | 4,0 |
- Коэффициент эрозионной стойкости материала представляет собой отношение скорости эрозионного износа материала к скорости эрозионного износа стали 12Х18Н10Т (принятой за 1).
- Материалы являются эрозионностойкими, если коэффициент относительной эрозионной стойкости Kn не менее 0,5 и твердость материала HRC≥28.
Стойкость стали 12Х18Н10Т против щелевой эрозии
Стойкость стали 12Х18Н10Т против ударной эрозии
| Балл стойкости | НВ не более | Материалы |
| 5 | 150 | Аустенитная хромоникелевая нержавеющая сталь марки 12Х18Н10Т |
Применение стали 12Х18Н10Т для изготовления основных деталей арматуры атомных станций
| Марка стали | Вид полуфабриката или изделия | Максимально допустимая температура применения, °С |
| 12Х18Н10Т ГОСТ 5632, ГОСТ 24030 | Листы, трубы, поковки, сортовой прокат. Крепеж | 600 |
Характеристики
Плотность ρ при температуре испытаний, 20 °С — 7900 кг/см3
Коэффициент теплопроводности λ Вт/(м*К) при температуре испытаний, °С
Удельное электросопротивление ρ, нОм*м, при температуре испытаний °С —
Удельная теплоемкость c, Дж/(кг*К), при температуре испытаний, °С
Коэффициент теплопроводности λ, Вт/(м*К), при температуре испытаний, °С
Коэффициент линейного расширения α*106, К-1, при температуре испытаний, °С
Модуль нормальной упругости Е, ГПа, при температуре испытаний °С
12Х18Н10Т
Марка: 12Х18Н10Т Классификация: Сталь коррозионно-стойкая обыкновенная Применение: Коррозионно-стойкая сталь (нержавеющая сталь) 12Х18Н10Т (Х18Н10Т) используется для изготовления деталей, работающих до 600 °С.
Сварные аппараты и сосуды, работающие в разбавленных растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей и другие детали, работающие под давлением при температуре от -196 до +600 °С, а при наличии агрессивных сред до +350 °С. Химический состав в % материала 12Х18Н10Т
| C | Si | Mn | Ni | S | P | Cr | Cu | — |
| до 0.12 | до 0.8 | до 2 | 9 — 11 | до 0.02 | до 0.035 | 17 — 19 | до 0.3 | (5 С — 0.8) Ti, остальное Fe |
Механические свойства при Т=20oС материала 12Х18Н10Т
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Поковки | до 1000 | 510 | 196 | 35 | 40 | Закалка 1050 — 1100oC, вода, |
Физические свойства материала 12Х18Н10Т
| T | E 10- 5 | a 10 6 | l | r | C | R 10 9 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 1. 98 | 15 | 7900 | 725 | ||
| 100 | 1.94 | 16.6 | 16 | 462 | 792 | |
| 200 | 1.89 | 17 | 18 | 496 | 861 | |
| 300 | 1.81 | 17.2 | 19 | 517 | 920 | |
| 400 | 1.74 | 17.5 | 21 | 538 | 976 | |
| 500 | 1.66 | 17.9 | 23 | 550 | 1028 | |
| 600 | 1.57 | 18.2 | 25 | 563 | 1075 | |
| 700 | 1.47 | 18.6 | 27 | 575 | 1115 | |
| 800 | 18.9 | 26 | 596 | |||
| 900 | 19.3 | |||||
| T | E 10- 5 | a 10 6 | l | r | C | R 10 9 |
Технологические свойства материала 12Х18Н10Т
| Свариваемость: | без ограничений. |
| Флокеночувствительность: | не чувствительна. |
Обозначения:
| Механические свойства : | |
| sв | — Предел кратковременной прочности , [МПа] |
| sT | — Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
| d5 | — Относительное удлинение при разрыве , [ % ] |
| y | — Относительное сужение , [ % ] |
| KCU | — Ударная вязкость , [ кДж / м2] |
| Физические свойства : | |
| T | — Температура, при которой получены данные свойства , [Град] |
| E | — Модуль упругости первого рода , [МПа] |
| a | — Коэффициент температурного (линейного) расширения (диапазон 20o — T ) , [1/Град] |
| l | — Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
| r | — Плотность материала , [кг/м3] |
| C | — Удельная теплоемкость материала (диапазон 20o — T ), [Дж/(кг·град)] |
| R | — Удельное электросопротивление, [Ом·м] |
| Свариваемость : | |
| без ограничений | — сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
Зарубежные аналоги материала 12Х18Н10Т
| США | Германия | Япония | Франция | Англия | Евросоюз | Италия | Испания | Китай |
| — | DIN,WNr | JIS | AFNOR | BS | EN | UNI | UNE | GB |
| S32100 | ||||||||
| S32109 |
Разница между углеродом и нержавеющей сталью
Сталь — удивительный металл, который был неотъемлемой частью американской промышленности с момента основания нашей страны. Из-за чрезвычайной универсальности материала проектировщики и производители должны быть знакомы со многими различными типами высокоэффективных стальных сплавов и марок. Сталь обычно используется практически во всех отраслях промышленности, и все же два разных вида стали могут иметь мало общего друг с другом.
Двумя основными категориями стали являются углеродистая сталь и нержавеющая сталь, и производителям важно понимать разницу между ними. Каждый из них имеет свои уникальные свойства и преимущества, которые делают его подходящим для конкретных приложений. В Clinton Aluminium мы можем помочь производителям оценить их прикладные потребности и выбрать правильный материал для конкретной работы.
История углеродистой стали
Сталь по определению представляет собой легированный металл, сочетающий железо и углерод. Кристаллическая структура чистого железа обеспечивает очень небольшое сопротивление атомам железа, позволяя им легко скользить друг мимо друга. Это означает, что железо мягкое и пластичное. Добавляя углерод и создавая сталь, железо затвердевает за счет атомов углерода, заполняющих кристаллическую структуру, уменьшая количество дислокаций, возникающих на молекулярном уровне.
Хотя химическое понимание стали стало понятно намного позже, сталь в ее самой простой форме использовалась людьми почти 4000 лет.
Многие древние общества разработали методы ковки стали в различные инструменты и оружие, которые были гораздо более эффективными и долговечными, чем их железные аналоги.
В общих чертах, любая сталь, кроме нержавеющей, может считаться углеродистой сталью. Но есть и более техническое обозначение углеродистой стали, и оно должно соответствовать следующим критериям:
- Не должно быть указано или требуется минимальное содержание каких-либо легирующих элементов, таких как хром, кобальт, молибден, никель, ниобий, титан, вольфрам, ванадий или цирконий.
- Установленный минимум содержания меди не может превышать 0,40 процента.
- Максимальное содержание, указанное для следующих элементов, не должно превышать указанные проценты: марганец 1,65 процента, кремний 0,60 процента, медь 0,60 процента.
Кроме того, как правило, сплавы углерод-железо с содержанием углерода более 2,1% классифицируются как чугун. За исключением нескольких современных сплавов с высокими эксплуатационными характеристиками, которые считаются очень высокоуглеродистыми, чугун не поддается ковке даже в очень горячем состоянии.
Она получила свое название из-за того, что она формируется методом литья и имеет более низкую температуру плавления, чем другие виды стали. Следует также отметить, что углеродистая сталь и кованое железо — это не одно и то же, хотя кованое железо содержит небольшое количество углерода.
Разработка нержавеющей стали
В то время как углеродистая сталь существует уже несколько тысячелетий, нержавеющая сталь появилась гораздо позже. Только в начале 1800-х годов исследователи признали естественную коррозионную стойкость сплавов железа и хрома. Но даже тогда ученым понадобилось почти столетие, чтобы надежно воспроизвести эти сплавы экономически эффективным способом. Однако, как только решение было найдено, нержавеющая сталь быстро стала основой многих отраслей промышленности.
Вообще говоря, нержавеющая сталь определяется как любой стальной сплав, который содержит от 10 до 30 процентов хрома. Кроме того, она имеет низкое содержание углерода, что еще больше отличает ее от традиционной углеродистой стали.
Современная нержавеющая сталь может быть легирована любым количеством других элементов, включая никель, молибден, титан, алюминий, ниобий, медь, азот, серу, фосфор и селен, что приводит к большому разнообразию доступных нержавеющих сталей, число которых исчисляется сотнями. .
Процесс формирования нержавеющей стали начинается с плавления материала в печи и его очистки в сосуде для снижения содержания углерода. В процессе аргонно-кислородного обезуглероживания кислород и аргон вводят в виде газа в расплавленную сталь. Это снижает содержание углерода без потери хрома.
В чем разница между углеродистой и нержавеющей сталью?
Первое и наиболее очевидное различие между двумя типами стали заключается в том, что углеродистая сталь не обладает почти таким же уровнем коррозионной стойкости, как нержавеющая сталь. Вся причина, по которой нержавеющая сталь была разработана, заключалась в том, чтобы преодолеть естественную уязвимость углеродистой стали к атмосферной коррозии.
Железо реагирует с кислородом с образованием ржавчины. Хром, добавленный в нержавеющую сталь, присоединяется к кислороду. Это означает, что металл образует на своей поверхности слой оксида хрома, который может защитить металл от разрушения, как это обычно делает железо. Углеродистая сталь не содержит достаточного количества хрома для образования этого защитного слоя.
Еще одно преимущество нержавеющей стали, которое сразу бросается в глаза при сравнении двух материалов, — это ее внешний вид. Если забыть о склонности углеродистой стали к ржавчине, нержавеющая сталь имеет более естественный блестящий полированный вид. Это означает, что в большинстве случаев предпочтение отдается эстетической привлекательности. Хотя углеродистую сталь также можно полировать, для защиты ее внешнего вида потребуется какое-либо покрытие.
С другой стороны, поскольку нержавеющая сталь имеет тенденцию быть более дорогой, в случаях, когда сталь будет скрыта от глаз, например, в строительных проектах, углеродистая сталь часто является более популярным выбором.
Это может включать внутренние опоры здания и тому подобное.
Другое отличие заключается в теплопроводности. При комнатной температуре теплопроводность нержавеющей стали намного ниже, чем у углеродистой стали. Но при экстремально высоких температурах, например выше 1000°C, нержавеющая сталь начинает иметь превосходную теплопроводность по сравнению с углеродистой сталью. Это означает, что предпочтительный материал будет зависеть от применения и от того, каким экстремальным температурам он будет подвергаться.
Ваш партнер по техническим ресурсам
В Clinton Aluminium мы понимаем, что успех вашего проекта зависит не только от выбора правильного материала. Вот почему мы гордимся тем, что являемся партнером наших клиентов на протяжении всего производственного процесса. Наша опытная и преданная своему делу команда технических специалистов готова помочь вам в любое время.
Если у вас есть вопросы о любом из наших продуктов или услуг, не стесняйтесь обращаться к одному из наших компетентных представителей по обслуживанию клиентов сегодня.
