Лазерный станок LiMark 1512 MAX.h3
Лазерно-гравировальные станки LiMark 1510 MAX.h3 — это новое поколение лазерных станков профессиональной серии, которое предназначено для крупномасштабного производства.
Компания «LaserMarker» эксклюзивно предлагает лазерно-гравировальные станки торговой марки LiMark серии MAX с рабочим столом 1500х1000 мм . Данные станки оснащены прочной сварной рамой, которая позволяет поглощать существенные инертные нагрузки (вибрации) возникающие в процессе работы. Конструкция алюминиевого рабочего стола позволяет обрабатывать материалы большой длины, осуществляя их протяжку по оси Y.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ МОДЕЛИ:
Скоростная механика SHINANO (Япония), Автоматическая защита электроники SIEMENS/SHNAIDER (Германия/Франция), Оптическая система США: ZnSe ø20 f-63.5 II-VI, Автоматическая система защиты электроники: SIEMENS SIRIUS (Германия), Система управления RuiDa RDC6445, Программное обеспечивание RDWorks, Трехфазные шаговые двигатели, Защитное стекло: жаропрочное, Подключение через USB и пр.
Лазерно-гравировальные станки LiMark 1390 MAX.h3 отличается своей скоростной работой (гравировка – 800 мм/c., резка – 30 м/мин), а также высокой точностью (точность 0.01 мм) и качеством реза благодаря своей уникальной и неповторимой конструкции.
Лазерно-гравировальные станки LiMark 1390 MAX.h3 более мощный (CO2 до-190 Вт.) и производительный (24/7), по сравнению с конкурентными аналогами, более надежный, поскольку основные комплектующие известных японских и европейских брендов.
Станок LiMark 1390 MAX.h3 казалось бы с небольшим рабочим полем способен на более производительную работу и крупносерийное производство.
С
танок LiMark 1390 MAX.h3 оснащен усиленными направляющими и способен серийно и с высокой скоростью производить широкий спектр продукции в любой сфере и по многим другим направлениям производства.
Двухголовый лазерный СО2 станок LiMark 1390 MAX.
h3 прост в использовании, также он легко справляется с любыми задачами любого масштаба: от малого до крупного производства, и даже в небольших частных мастерских.
Станок LiMark 1390 MAX.h3 оснащен удобными секциями, которые можно использовать для хранения доп.оборудования, что позволяет экономить место.
Двухголовый лазерный СО2 станок LiMark 1390 MAX.h3 состоит из 2-х лазерных голов, которые синхронно работают, что позволяет повышать скорость выработки и производство продукции в 2-а раза за один проход. В случае необходимости возможно работать и на одной голове, но при этом не разделять рабочее поле.
Двухголовый лазерный СО2 станок LiMark 1390 MAX.h3 – это сверх современный, мощный, точный и профессиональный лазерный СО2 станок, который предназначен для раскроя и гравировки любых листовых неметаллических материалов. Лазерный станок подходит для обработки габаритных материалов.
Лазерно-гравировальные станки LiMark 1390 MAX.
h3 разработан для европейского рынка.
Станок оснащен предварительным расчетом времени, которое необходимо для обработки заказа. Также программа сама способна автоматически определять самый эффективный и короткий путь резки материала.
Обрабатываемые материалы: дерево и его производные, фанера, МДФ, ДСП, оргстекло, акрил, ПЭТ, полистирол, двухслойные пластики, монолитный поликарбонат, картон, бумага, фетр, текстиль, джинс, резина, текстолит, пенопласт и многое другое.
Двухголовый лазерный СО2 станок LiMark 1390 MAX.h3 прост в обслуживании, а также легко поддается любым модернизациям. За это он и пользуется таким высоким спросом у клиентов, которые ценят время и качество!
Остались вопросы? Пишите, звоните. Наши специалисты с радостью проконсультируют Вас по всем интересующим вопросам!
Характеристики
Масса нетто / брутто
525/540 кг
Электропитание
220±10% 50HZ
Мощность лазера
130 Вт
Излучатель
СО2
Вид охлаждения
водяной
Рабочая температура
10 – 45 С°
Гарантия
12 месяцев
Производитель
liMark Co.
, Ltd.
Тип двигателя
Шаговый
Габаритные размеры
1500×1200 мм
Направляющие
Линейные, (стальные ролики на рельсах) – 45х85 мм SHINANO (Япония), армированный зубчатый ремень CNFULO 3M – 15 х 3 мм
Концевые датчики
оптические
Рабочая поверхность
1500*1200 мм
Глубина гравировки
2,0 мм
Ориентировочно максимальная глубина резки (акрил)
25 мм
Разрешение
0,01 мм
Минимальный размер гравировки букв
1,0*1,0 мм
Максимальная толщина материала
40 мм
Подъем/опускание
нет
Поддерживаемые форматы
DXF, BMP, CDR, AI, PLT, DWG, DST, JPG, PNG, GIF, TGA, TIF
Фокусное расстояние
63,5 мм
Модель лазерного источника
RECI W4
Программное обеспечение
RDWorks
Поддерживаемое программное обеспечение
CorelDraw, AdobeIllustrator, AutoCad, Inscape
Страна производства
КНР
Система управления
RuiDa
Интерфейс
USB, LAN, WIFI (Опция)
Потребляемая мощность
1200 Вт
Время работы лазерной трубки при максимальной мощности
10000 ч.
Скорость гравировки
0 — 900 мм/с
Скорость резки
0 — 700 мм/c
Подъем опускание стола
Нет
Защита
Автоматическая система защиты электроники: SIEMENS SIRIUS (Германия).
Габаритные размеры в упаковке
1910x1710x1370 мм
Максимальная потребляемая мощность
1 – 4.2 кВт
Температурный режим работы
10 – 30 °C
525 кг
Передача по осям X, Y
Трехфазные шаговые SHINANO (Япония)
Максимальная скорость резки
1 – 30 м/мин
Глубина реза
0-20 мм (акрил)
Материалы
дерево и его производные, фанера, МДФ, ДСП, оргстекло, акрил, ПЭТ, полистирол, двухслойные пластики, монолитный поликарбонат, картон, бумага, фетр, текстиль, джинс, резина, текстолит, пенопласт
Документы
Коммерческое предложение_LiMark_MAX_h3
406,4 кб
Комплектация
– Лазерный станок: 1 шт,
– Лазерная трубка СО2: 2 шт.
– Фокусная линза: 2 шт.,
– Рабочая поверхность: 1 шт.,
– Компакт диск с программой: 1 шт,
— Водяная помпа: 2 шт.,
– Воздушный компрессор: 2 шт.,
– Вытяжной вентилятор: 1 шт.,
– Гофра : 1 шт.,
– Силиконовые трубки: 3 шт.,
– Силовой кабель: 1 шт.,
– USB-кабель: 1 шт.,
– LAN-кабель: 1 шт.,
– Фокусная планка: 1 шт.,
– Набор инструментов для настройки станка: 1 шт.,
– Руководство пользователя.
Одностоечный 1512 (1512Ф1, 1512Ф3) – Рязанское Станкостроительное Объединение г. Рязань
Каталог станков
Каталог станков
Максимальный диаметр обрабатываемой детали, мм 1250
Максимальная высота обрабатываемой детали, мм 1000
Купить
Максимальный диаметр обрабатываемой детали, мм 1250
Максимальная высота обрабатываемой детали, мм 1000
Купить
Выгодный лизинг
Сделаем самое выгодное предложение
Предлагаем только надежные станки
Большой склад запчастей
Обеспечим бесперебойную работу оборудования
Гарантийное и постгарантийное обслуживание
Выгодный лизинг
Сделаем самое выгодное предложение
Предлагаем только надежные станки
Большой склад
запчастей
Обеспечим
бесперебойную
работу оборудования
Гарантийное и постгарантийное обслуживание
- Описание
- Назначение
- Характеристики
- Доставка

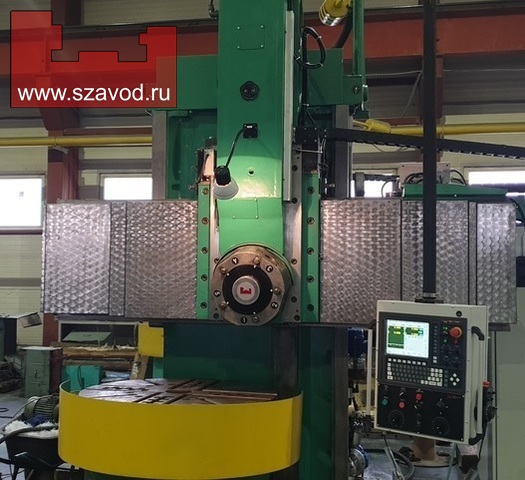

Станки токарно-карусельные модели 1512 выпускаются:
1512Ф1 – токарно-карусельный станок с УЦИ;
1512Ф3 – токарно-карусельный станок с ЦПУ.
Одностоечный токарно-карусельный станок модели 1512 является наиболее распространенным среди токарно-карусельных станков на территории РФ. Станок позволяет производить токарную обработку деталей диаметром до 1250 мм, высотой до 1 метра и массой до 3200 кг. Станок экспортировался во многие страны мира.
Конструкция станка 1512 унифицирована с конструкцией станка модели 1516 и отличается только размерами план-шайбы и мощностью электродвигателя.
Станок предназначен для обработки разнообразных изделий из чёрных и цветных металлов в условиях мелкосерийного и серийного производства.
На станке можно производить цилиндрическое и коническое обтачивание и растачивание, протачивание плоскостей – как внутренних, так и наружных, сверление, зенкерование и развертывание центральных отверстий, а также получистовое и чистовое обтачивание плоских торцовых поверхностей.
Наименование параметра | Значение |
|---|---|
| Основные параметры | |
| Наибольший диаметр изделия, обрабатываемого вертикальным и боковым суппортами, мм | 1250 |
| Наибольшая высота обрабатываемого изделия, мм | 1000 |
| Диаметр планшайбы, мм | 1120 |
| Наибольшая масса устанавливаемого изделия, кг | |
| при 5—80 оборотах планшайбы в минуту | 3200 |
| при 100 оборотах планшайбы в минуту | 3000 |
| при 125 оборотах планшайбы в минуту | 2700 |
| при 160 оборотах планшайбы в минуту | 1900 |
| при 200 оборотах планшайбы в минуту | 1300 |
| при 250 оборотах планшайбы в минуту | 1000 |
| Вертикальный суппорт | |
| Наибольшее горизонтальное перемещение, мм | 775 |
| Наибольшее вертикальное перемещение, мм | 700 |
| Цена деления лимба горизонтального и вертикального перемещения, мм | 0,05 |
| Горизонтальное и вертикальное перемещение за один оборот лимба, мм | 2,5 |
| Наибольший угол поворота ползуна суппорта, град | 45 |
| Цена деления лимба поворота ползуна суппорта, мин | 1 |
| Цена деления шкалы поворота ползуна суппорта, град | 1 |
| Диаметр отверстий револьверной головки суппорта, мм | 70А |
| Наибольшие размеры сечения державки резца (ширина х высота), мм | 25 х 40 |
| Горизонтальный суппорт (боковой) | |
| Наибольшее горизонтальное перемещение, мм | 630 |
| Наибольшее вертикальное перемещение, мм | 1000 |
| Цена деления лимба горизонтального и вертикального перемещения, мм | 0,05 |
| Горизонтальное и вертикальное перемещения за один оборот лимба, мм | 2,5 |
| Поперечина | |
| Наибольшее перемещение, мм | 600 |
| Скорость перемещения, мм/мин | 400 |
| Выключающие упоры | Имеется |
| Блокировка перемещения в процессе резания | Имеется |
| Механика станка | |
| Число скоростей планшайбы | 18 |
| Число оборотов планшайбы в минуту | 5-250 |
| Число подач суппортов | 18 |
| Вертикальные и горизонтальные подачи суппортов, мм/об | 0,03-12,5 |
| Наибольшее допускаемое усилие резания двумя суппортами, кгс | 4500 |
| Скорость установочных перемещений суппортов, мм/мин | 5-1800 |
| Привод и электрооборудование станка | |
| Род тока питающей электросети | Переменный трехфазный |
| Электродвигатель привода главного движения: | |
| Мощность, кВт | 30 |
| Частота вращения, об/мин | 1460 |
| Электродвигатель установочных перемещений суппортом: | |
| Мощность, кВт | 3 |
| Частота вращения, об/мин | 1365 |
| Электродвигатель перемещения поперечины: | |
| Мощность, кВт | 2 |
| Частота вращения, об/мин | 900 |
| Электродвигатель смазки: | |
| Мощность, кВт | 1,5 |
| Частота вращения, об/мин | 1450 |
| Электродвигатель поворота и зажима револьверной головки: | |
| Мощность, кВт | 0,8 |
| Частота вращения, об/мин | 1450 |
| Габарит и масса станка | |
| Габарит станка (длнна х ширина х высота), мм | 2750 х 2975 х 4100 |
| Масса станка, кг | 16500 |
- Описание
- Назначение
- Характеристики
- Доставка
Станки токарно-карусельные модели 1512 выпускаются:
1512 – универсальный токарно-карусельный станок;
1512Ф1 – токарно-карусельный станок с УЦИ;
1512Ф3 – токарно-карусельный станок с ЦПУ.
Одностоечный токарно-карусельный станок модели 1512 является наиболее распространенным среди токарно-карусельных станков на территории РФ. Станок позволяет производить токарную обработку деталей диаметром до 1250 мм, высотой до 1 метра и массой до 3200 кг. Станок экспортировался во многие страны мира.
Конструкция станка 1512 унифицирована с конструкцией станка модели 1516 и отличается только размерами план-шайбы и мощностью электродвигателя.
Станок предназначен для обработки разнообразных изделий из чёрных и цветных металлов в условиях мелкосерийного и серийного производства.
На станке можно производить цилиндрическое и коническое обтачивание и растачивание, протачивание плоскостей – как внутренних, так и наружных, сверление, зенкерование и развертывание центральных отверстий, а также получистовое и чистовое обтачивание плоских торцовых поверхностей.
Наименование параметра | Значение |
|---|---|
| Основные параметры | |
| Наибольший диаметр изделия, обрабатываемого вертикальным и боковым суппортами, мм | 1250 |
| Наибольшая высота обрабатываемого изделия, мм | 1000 |
| Диаметр планшайбы, мм | 1120 |
| Наибольшая масса устанавливаемого изделия, кг | |
| при 5—80 оборотах планшайбы в минуту | 3200 |
| при 100 оборотах планшайбы в минуту | 3000 |
| при 125 оборотах планшайбы в минуту | 2700 |
| при 160 оборотах планшайбы в минуту | 1900 |
| при 200 оборотах планшайбы в минуту | 1300 |
| при 250 оборотах планшайбы в минуту | 1000 |
| Вертикальный суппорт | |
| Наибольшее горизонтальное перемещение, мм | 775 |
| Наибольшее вертикальное перемещение, мм | 700 |
| Цена деления лимба горизонтального и вертикального перемещения, мм | 0,05 |
| Горизонтальное и вертикальное перемещение за один оборот лимба, мм | 2,5 |
| Наибольший угол поворота ползуна суппорта, град | 45 |
| Цена деления лимба поворота ползуна суппорта, мин | 1 |
| Цена деления шкалы поворота ползуна суппорта, град | 1 |
| Диаметр отверстий револьверной головки суппорта, мм | 70А |
| Наибольшие размеры сечения державки резца (ширина х высота), мм | 25 х 40 |
| Горизонтальный суппорт (боковой) | |
| Наибольшее горизонтальное перемещение, мм | 630 |
| Наибольшее вертикальное перемещение, мм | 1000 |
| Цена деления лимба горизонтального и вертикального перемещения, мм | 0,05 |
| Горизонтальное и вертикальное перемещения за один оборот лимба, мм | 2,5 |
| Поперечина | |
| Наибольшее перемещение, мм | 600 |
| Скорость перемещения, мм/мин | 400 |
| Выключающие упоры | Имеется |
| Блокировка перемещения в процессе резания | Имеется |
| Механика станка | |
| Число скоростей планшайбы | 18 |
| Число оборотов планшайбы в минуту | 5-250 |
| Число подач суппортов | 18 |
| Вертикальные и горизонтальные подачи суппортов, мм/об | 0,03-12,5 |
| Наибольшее допускаемое усилие резания двумя суппортами, кгс | 4500 |
| Скорость установочных перемещений суппортов, мм/мин | 5-1800 |
| Привод и электрооборудование станка | |
| Род тока питающей электросети | Переменный трехфазный |
| Электродвигатель привода главного движения: | |
| Мощность, кВт | 30 |
| Частота вращения, об/мин | 1460 |
| Электродвигатель установочных перемещений суппортом: | |
| Мощность, кВт | 3 |
| Частота вращения, об/мин | 1365 |
| Электродвигатель перемещения поперечины: | |
| Мощность, кВт | 2 |
| Частота вращения, об/мин | 900 |
| Электродвигатель смазки: | |
| Мощность, кВт | 1,5 |
| Частота вращения, об/мин | 1450 |
| Электродвигатель поворота и зажима револьверной головки: | |
| Мощность, кВт | 0,8 |
| Частота вращения, об/мин | 1450 |
| Габарит и масса станка | |
| Габарит станка (длнна х ширина х высота), мм | 2750 х 2975 х 4100 |
| Масса станка, кг | 16500 |
Похожие станки
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЬНОСТЬ ОТДЕЛ II 1512 (Английский
Руководство обещание II 1512
Manuel D’Инструкция
Руководство по инструкции
Руководство DE Instrucciones
1512
Просмотреть руководство для певца II 1512 ЗДЕСЬ, бесплатно.
Руководство относится к категории Швейные машины, 13 человек дали ему среднюю оценку 8. Руководство доступно на следующих языках: английский У вас есть вопрос о Singer Promise II 1512 или вам нужна помощь? Задайте свой вопрос здесь
Общий
| Певица | |
| Обещание II 1512 | 230063112 | |
| Sewing Machine | |
| English | |
| User manual (PDF) |
Features
| Product colour | White |
| Type | – |
| Функции швейной машины | Шитье |
| Free arm | ✓ |
| Automatic buttonhole | – |
| Buttonhole type | 4 Step |
| Number of programs | – |
| Number of stitch patterns | 13 |
| Шпулька Quick-Set | ✓ |
| Кусачки в комплекте | ✓ |
| Регулируемая длина стежка | 20024 |
| Stitch width | 5 mm |
| Reverse | ✓ |
| Sewing speed | 750 SPM |
| Double needle stitching | ✓ |
Power
| Power supply тип | Механический |
| Мощность | 72 Вт |
| Входное напряжение переменного тока | 120 В |
| Входная частота переменного тока0023 | 60 Hz |
Weight & dimensions
| Width | 160 mm |
| Depth | 90 mm |
| Height | 135 mm |
| Weight | 10800 g |
Не нашли ответа на свой вопрос в инструкции? Вы можете найти ответ на свой вопрос в разделе часто задаваемых вопросов о Singer Promise II 1512 ниже.
Вашего вопроса нет в списке? Задайте свой вопрос здесь
Нет результатов
Купить швейную машину Promise II модель 1512
Купить швейную машину Promise II модель 1512 | Деловая репутацияНаходкиНет соединения. Проверьте подключение к Интернету и повторите попытку.
Перейти к содержимому (нажмите Enter) Перейти к нижнему колонтитулу (нажмите Enter)Ущипнуть увеличить
{{/badges.length}}певец
{{#подробности}} {{/подробности}} {{/Акции}}Цена указана $38,25
Покупка этого предмета помогает ежегодно удерживать более 3 миллиардов фунтов подержанных товаров на свалках.
9ошибка}}
{{msg}} добавлено в вашу корзину
{{/ошибка}}
Подробная информация о продукте
Код продукта: 10011-0000-148588
- Состояние
- Б/у, незначительные дефекты
- Высота
- 10,00
- Ширина
- 12,00
- Длина
- 15,00
- Тип
- Шитье
- Операционный
- Электронный
- Класс
- Бытовой
- Модель
- 1512
- Серийный номер
- ZHV1626615194
- Включен ли шпульный колпачок
- Да
- Маховик движется свободно
- Да
- Игла входит в зацепление
- Да
- Цвет
- Белый
- Куратор:
- Доброжелательность электронной коммерции Колорадо
О
Швейная машина
Включается, светится, педаль работает, игловодитель сцепляется с педалью, маховик свободно крутится.
В остальном не проверено.
Дополнительные примечания
В машине отсутствуют детали; продается как есть.
Доставка и возврат
GoodwillFinds в настоящее время доставляется в США и Канаду. Ваш товар будет отправлен из местного магазина доброй воли, который выставил товар на продажу. Товары обычно отправляются через Fed Ex. Ориентировочная дата доставки вашей покупки будет указана во время оформления заказа. Информацию об отслеживании вашего заказа можно получить в личном кабинете.
Все продажи с GoodwillFinds.com являются окончательными. Возврат осуществляется для товаров, поврежденных во время транспортировки или ошибок при выполнении, таких как неправильно отправленные или отсутствующие предметы. Для получения дополнительной информации, пожалуйста, обратитесь к нашим часто задаваемым вопросам.
Аутентификация
Фотографии предмета относятся к фактическому предмету, находящемуся во владении листинга Goodwill.
Мы питаемся от людей, и мы перечисляем каждый элемент после тщательного и строгого процесса проверки, чтобы точно описать детали и задокументировать состояние и / или дефекты каждого элемента. Отдельные элементы отправляются на проверку подлинности внешней службой; эти предметы будут иметь фотографию сертификата подлинности, включенную в изображения продукта. Для получения дополнительной информации обратитесь к разделу часто задаваемых вопросов или в службу поддержки клиентов.
{{{подробности}}} {{#место нахождения}}
- Куратор:
- {{location.name}}
{{/место нахождения}}
{{#Краткое описание}}О
{{{краткое описание}}}
{{/Краткое описание}} {{#длинное описание}}Дополнительные примечания
{{{длинное описание}}}
{{/длинное описание}} {{#теги.
длина}}Коллекции
{{#теги}} {{заглавие}} {{/теги}}
{{/tags.length}}Доставка и возврат
GoodwillFinds в настоящее время доставляется в США и Канаду. Ваш товар будет отправлен из местного магазина доброй воли, который выставил товар на продажу. Товары обычно отправляются через Fed Ex. Ориентировочная дата доставки вашей покупки будет указана во время оформления заказа. Информацию об отслеживании вашего заказа можно получить в личном кабинете.
Все продажи с GoodwillFinds.com являются окончательными. Возврат осуществляется для товаров, поврежденных во время транспортировки или ошибок при выполнении, таких как неправильно отправленные или отсутствующие предметы. Для получения дополнительной информации, пожалуйста, обратитесь к нашим часто задаваемым вопросам.
Аутентификация
Фотографии предмета относятся к фактическому предмету, находящемуся во владении листинга Goodwill.
Мы питаемся от людей, и мы перечисляем каждый элемент после тщательного и строгого процесса проверки, чтобы точно описать детали и задокументировать состояние и / или дефекты каждого элемента. Отдельные элементы отправляются на проверку подлинности внешней службой; эти предметы будут иметь фотографию сертификата подлинности, включенную в изображения продукта. Для получения дополнительной информации обратитесь к разделу часто задаваемых вопросов или в службу поддержки клиентов.
Поисковые подсказки
{{#suggestions.justIn.products}}
{{наименование товара}}
{{#images.medium}} {{/images.medium}} {{#значки.длина}}{{#значки}} {{отображаемое имя}} {{/значки}}
{{/badges.length}} {{бренд}}{{category.displayName}} {{#размер}} | Размер: {{размер}} {{/размер}}
{{#набор продуктов}}
От
{{#цена.
цена.мин}}
{{price.sales.formatted}}
{{/price.min}} 9набор продуктов}}
{{#price.isDefaultPrice}} Цена {{price.sales.formatted}} {{#прайс.лист}} , старая цена была {{price.list.formatted}} {{/price.list}} {{#price.sales.discountPercent}} ({{price.sales.discountPercentRendered}}) {{/price.sales.discountPercent}} {{/price.isDefaultPrice}} {{#price.isRangePrice}} {{#цена.мин.продаж}} Из {{price.min.sales.formatted}} {{/price.min.sales}} {{#цена.макс.продажи}} – к {{price.max.sales.formatted}} {{/price.max.продажи}} {{/price.isRangePrice}} 9точное совпадение}}
Результаты по категориям
- {{#suggestions.category.categories}}
- {{название}} {{#родительскийID}} в {{parentName}} {{/parentID}} {{/suggestions.
