Универсальный токарно-карусельный станок с ручным управлением 1512Ф1.300 с УЦИ – цена, отзывы, характеристики с фото, инструкция, видео

Универсальный токарно-карусельный станок с ручным управлением 1512Ф1.300 с УЦИ предназначен для производительной черновой и чистовой обработки различных заготовок из чёрных и цветных металлов.

На станке можно производить следующие работы:

  • Обтачивание и растачивание цилиндрических и конических поверхностей;
  • Протачивание торцовых поверхностей, в том числе и с постоянной скоростью резания;
  • Прорезку канавок и отрезку;
  • Сверление, зенкерование и развёртывание центральных отверстий.

Характеристики токарно-карусельного станка 1512Ф1.300

Технические данные Значение
Станина
Наибольший диаметр обрабатываемой детали, мм 1 250
Наибольшая высота обрабатываемой детали,мм 1 000
Стол. Планшайба. Привод главного движения
Диаметр планшайбы мм 1 120
Наибольшая масса обрабатываемой детали, кг 5 000
Пределы частот вращения планшайбы,об/мин 1 – 250
Количество ступеней частот вращения планшайбы 2
Регулирование частоты вращения планшайбы Бесступенчатое.
Наибольший допустимый крутящий момент на планшайбе, кНм 20
Мощность электродвигателя главного движения, кВт 55
Поперечина
Ход поперечины, мм 660
Скорость перемещения поперечины, м/мин 0,45
Верхний суппорт
Ход суппорта по горизонтали, мм 775
Ход ползуна суппорта по вертикали, мм 700
Наибольшее допустимое усилие резания, кН 35
Наибольший угол поворота ползуна,   град. ± 45
Количество позиций револьверной головки 5
Суппорт боковой с коробкой подач
Ход суппорта по вертикали, мм 1000
Ход ползуна по горизонтали, мм 630
Наибольшее усилие резания, кН 25
Количество позиций резцедержателя 4
Привод подач
Пределы подач суппортов, мм/об 0,03 – 12,5
Количество подач суппортов 18
Скорость установочных перемещений суппортов мм/мин 2 000

Отзывы о 1512Ф1.300 с УЦИ:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

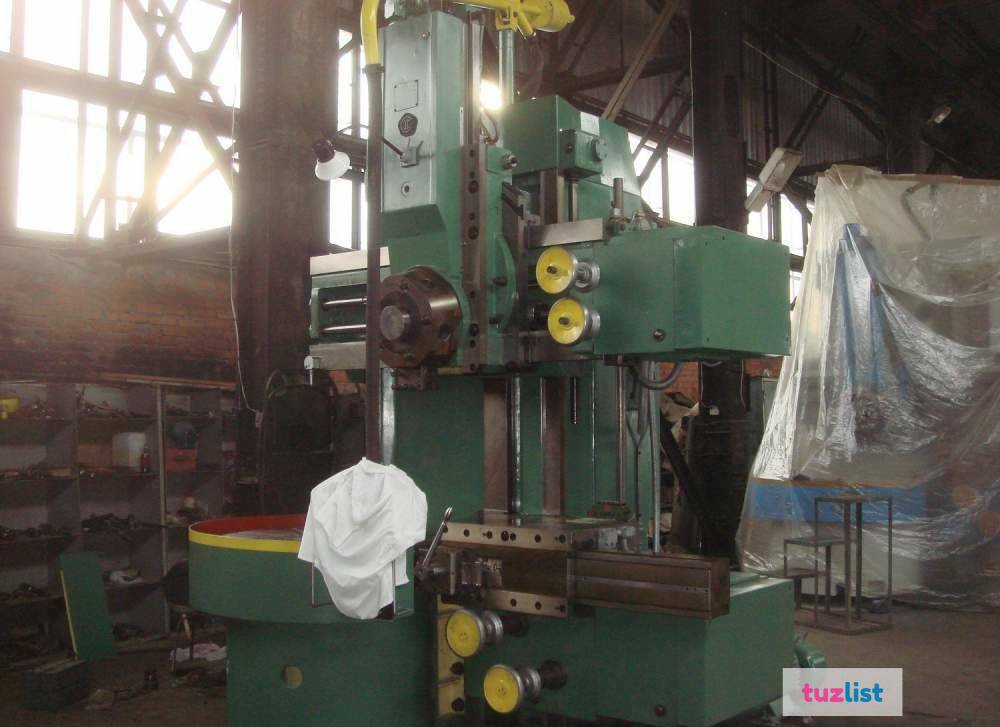

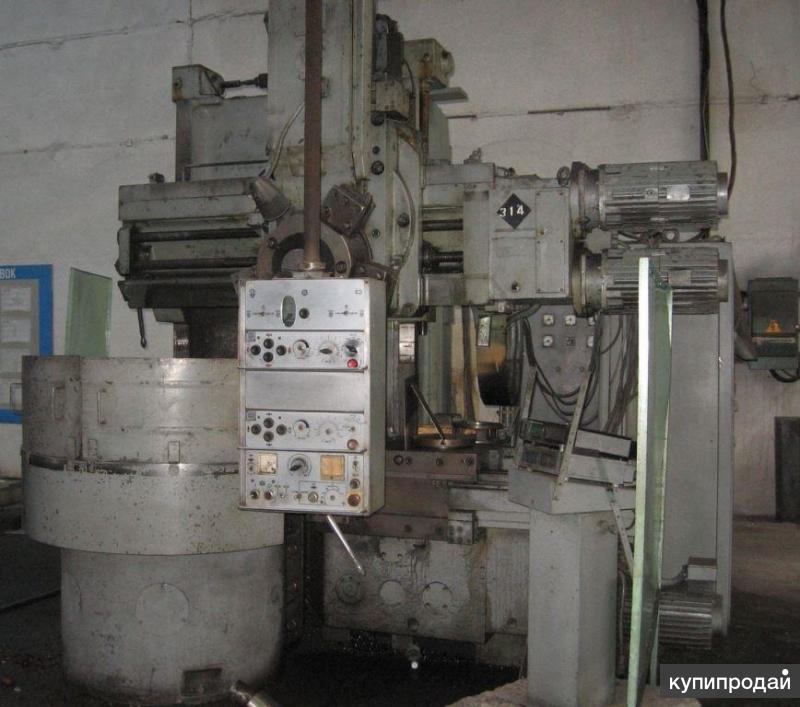

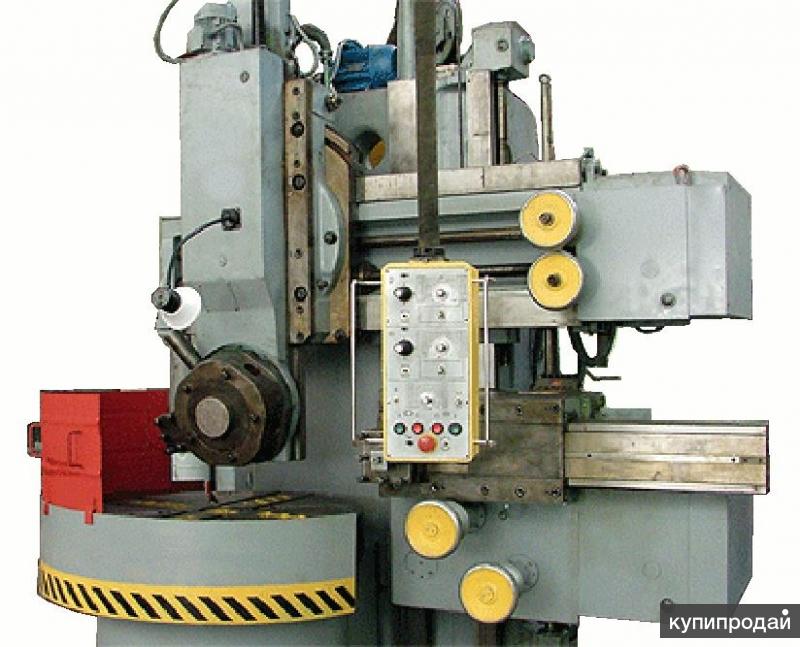

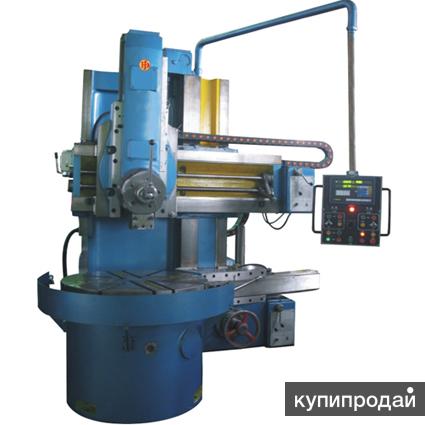

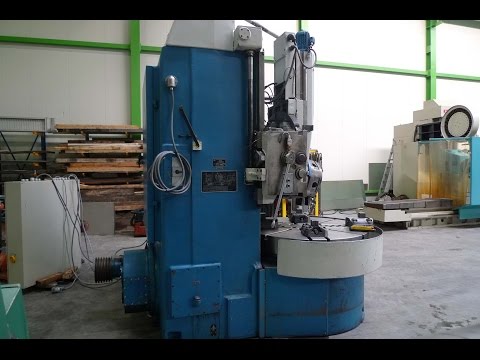

Токарно-карусельный станок модели 1512Ф1



Станок 1512Ф1 предназначен для обработки изделий большой массы с относительно небольшой длиной по сравнению с диаметром.

Отличительной особенностью токарно-карусельных станков является вертикальное расположение шпинделя. На его верхнем конце находится планшайба, на которой с помощью кулачков, имеющих радиальное перемещение, устанавливается и закрепляется обрабатываемое изделие. Изделие совершает главное вращательное движение, а инструмент, закрепленный на суппорте, – поступательное движение подачи.

Шпиндель токарно-карусельных станков  1512Ф1 частично разгружен, т.к. массу изделия и силы резания воспринимают круговые направляющие планшайбы.

Токарно-карусельные станки 1512Ф1 могут производить следующие операции:

  • Обтачивание и растачивание цилиндрических и конических поверхностей;
  • Протачивание торцовых поверхностей;
  • Прорезку канавок и отрезку;
  • Сверление, зенкерование и развёртывание центральных отверстий.

Технические характеристики

Параметр

Значение

Максимальный диаметр обрабатываемой детали мм

1250

Максимальная высота обрабатываемой детали мм

1000

Наибольшая масса обрабатываемой заготовки кг

6000

Диаметр планшайбы мм

1120

Диапазон частот вращения планшайбы об/мин

1. 25…250

Диапазон рабочих подач мм/об

0.02…10

Мощность двигателя главного привода кВт

30

Нарезание резьб и обработка конических поверхностей

По заказу

Обработка криволинейных поверхностей по копиру

По заказу

Самоцентрирующая планшайба

По заказу

Устройство подачи СОЖ

По заказу

Габариты ( LxBxH ) мм

2920x2705x4100

Масса станка кг

14800
